| Caractéristiques techniques | Modèle : DAIKIN RXB20C2V1B |
|---|---|
| Type d'appareil | Climatiseur mural |
| Capacité de refroidissement | 2,0 kW |
| Capacité de chauffage | 2,5 kW |
| Classe énergétique | A++ en refroidissement, A+ en chauffage |
| Niveau sonore | 29 dB(A) (en mode silencieux) |
| Dimensions (unité intérieure) | Dimensions : 770 x 290 x 215 mm |
| Poids (unité intérieure) | 8 kg |
| Fonctionnalités supplémentaires | Mode éco, fonction de déshumidification |
| Utilisation | Idéal pour les espaces résidentiels ou petits bureaux |
| Maintenance | Filtres à nettoyer régulièrement, entretien annuel recommandé |
| Sécurité | Protection contre les surcharges électriques |
| Informations générales | Installation par un professionnel recommandée |
FOIRE AUX QUESTIONS - RXB20C2V1B DAIKIN
Questions des utilisateurs sur RXB20C2V1B DAIKIN
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Climatiseur au format PDF gratuitement ! Retrouvez votre notice RXB20C2V1B - DAIKIN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil RXB20C2V1B de la marque DAIKIN.
MODE D'EMPLOI RXB20C2V1B DAIKIN
- Faites correspondre l'anneau de l'extrémité de la chaînette à boules avec le trou de vis situé au dos de la télécommande et fi xez-le à l'aide de la vis.
- Fixez le support et la chaînette à boules comme ci-dessus, dans une position permettant une réception facile des signaux de la télécommande.
- Passez la chaînette à boules à l'arrêt du support et faites correspondre l'annexe de l'extrémité de la chaînette à boules avec le trou supérieur du support. Fixez le support au mur à l'aide de 2 vis.
Installation
Instructions d'élimination (Pour fuion européenne [EU] uniquement)
![DAIKIN RXB20C2V1B - Instructions d'élimination (Pour fuion européenne [EU] uniquement) - 1](/content/2026/03/522871/images/93c247bc3c1221f3ea6f037881d59ceb77a2b018a1e6cfb7289e1e975871fbce.jpg)
Les pires fouries avec le contrasteur sont marquées de ce symbole.
Il signifie que les ples doivent etre eliminées séparément des ardures minagères non trises.
Si un symbole chimique est imprimé sous ce symbole, il signifie que la ple cantient un métal laud au-delà d'une certaine concentration.
Symbols chimitiques possibles
Pb:plombi(>0.004%)
Les pilles usages dovetre taites par une ue de tratement specialise dans le recyclage. A travers une mise au reut correcte, vous contribuez a etiver les consedences potentiellment nataises pour l'environnement et la sante humaine. Veullaz contacter vous autoris locale pour plus d'informations.
Батар。
- La source d'ou le signal sera transmis.
2. Indication de transmission de signal
- Clignotement pour confirmer que le dernier réglage ait été transmis à l'unité.
3. Bouton « ON/OFF » (MARCHÉ'/ARRÉT)
- Appuyez une fois pourmettreleclimatiseur en marche.
- Appuyez de nouveau pour êtreindre le climatisateur.
4. Sélection de la vitesse du ventilateur
- Appuyez de façon continue sur le bouton pour transformer successivement la vitesse du ventilateur comme suit:
Lent Moyen -Rapide Auto
- Cessez d'appuyer lorsque la vitesse désirée apparait sur l'écran d'affichage.
5. Mode opérationnel
- Appuyez sur le bouton MODE pour selectionner le type de mode opérationnel.
- Pour l'unité de refroidissement, les modes disponibles comprendnent COOL (※) (FROID), DRY (▲) (SEC) et FAN (▼) (VENTILATION).
- Pour l'unité de thermopompe, les modes disponibles complènnet: AUTO (△) (AUTO), COOL (※) (FROID), DRY (▲) (SEC), FAN (●) (VENTILATION) et HEAT (●) (CHAUD).
- LemodeAUTO ( ) n'est pas disponible pour le système à eau glacée à l'exception du système à 4 conduites.
6. Oscillation automatique de la ventilation
- Appuyez sur le bouton SWING pour activer la fonction d'oscillation automatique de la ventilation.
- Pour orienter la ventilation dans une direction précise, appuyez sur le bouton SWING, attendez ensuite que le volet de ventilation souffle dans la direction désirée puis appuyez de nouveau sur le bouton.
Méthode de selection du mode Swing (dépendant du modele)
- Appuyez sur le bouton SWING (△) pendant 4 secondes pour entrer dans le mode de réglage du champ. En mode de réglage local, seul le mode d'oscillation SWING MODE (△) est affché.
- Appuyez sur le bouton de température et pour selectionner la rotation du SWING MODE (≤) depuis le Mode Swing 1 au Mode Swing 3.
- Les 3 différents modes d'oscillation (SWING MODE) suivants sont disponibles :
Mode d-oscillation I
Mode d-oscillation 2
Mode d'oscillation 3
Le mode d'oscillation (SWING MODE) ne sera pas activé, sauf si la fonction d'oscillation (SWING) est activée.
L'oscillation est indiquée par le logo :
- Si aucun mode ne change dans les 4 secondes, l'apparil fonctionnera selon le SWING MODE (≤) sélectionné.
7. Fonction turbo (dépendant du modele)
- Appuyez sur le bouton pour refroidissement ou réchauffement rapide.
Le ventilateur tourne a sa vitesse maximale. - Pressez de nouveau pour désactiver la fonction.
- Disponible seulement sur le mode HEAT (CHAUD) et COOL (FROID).
- Toute modification de la vitesse du ventilateur entraine l'arrêt de cette fonction.
8. Programme la minuterie d'arrêt
- Appuyez sur le bouton OFF TIMER pour activer la minuterie d'arrêt.
- Programmez l'heure désirée en appuyant continulement sur le bouton OFF TIMER.
- Appuyez sur le bouton CANCEL pour annuler le programmation d'arret.
9. Fonction silence (dépendant du modele)
- Appuyez sur pour un fonctionnement silencieux.
Le ventilateur tourne a sa vitesse minimale. - Pressez de nouveau pour désactiver la fonction.
- Disponible seulement sur le mode HEAT (CHAUD) et COOL (FROID).
- Toute modification de la vitesse du ventilateur entraine l'arrêt de cette fonction.
10. Mettre l'horloge à l'heure
- Maintenez le bouton enforcé pourmettre l'horloge à l'heure.
11. Programmer la minuterie de mise en marche
- Appuyez sur le bouton ON TIMER pour activer la minuterie de mise en marche.
- Programmez l'heure désirée en appuyant continuèlement sur le bouton ON TIMER. Si la minuterie est programmée à 7h30, le climatiseur se mettra en marche à 7h30 pile.
- Appuyez sur le bouton CANCEL pour annuler le programmation de la minuterie.

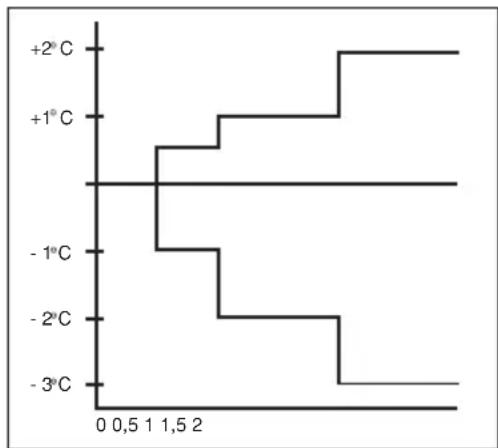

12. Réglage du mode de nuit
- Appuyez sur le bouton pour activer la fonction de mode de nuit.
- Ceci est une option anti-gaspillage d'énergie. Lorsque l'unité fonctionne en mode de refroidissement, la
température réglée augmente de 0,5^ au bout de la première demi-heure, d'encore 0,5^ au bout de la deuxième demi-heure et d' 1^ au bout de l'houre suivante.
- Lorsque l'unité fonctionne en mode de chauffage, la température régée diminue d'1°C au bout de la première demi-heure, d'encore 1°C au bout de la deuxième demi-heure et d'1°C au bout de l'heure suivante.
- Cette fonction est disponible en mode COOL (FROID), HEAT (CHAUD) et AUTO (AUTO).
13. Réglage de la température
- Pour régler la température au niveau que vous souhaitez, appuyez sur le bouton à ou pour l'augmenter ou la baisser.
- La température se regle de 16^ à 30^ (Possibilité de régler de 20^ à 30^ ).
- Appuyez sur les boutons et simultanément pour passer des ^ C aux ^ F et inversement.

FAU DAIGNOSTICS (pour modele à inverseur seulement)

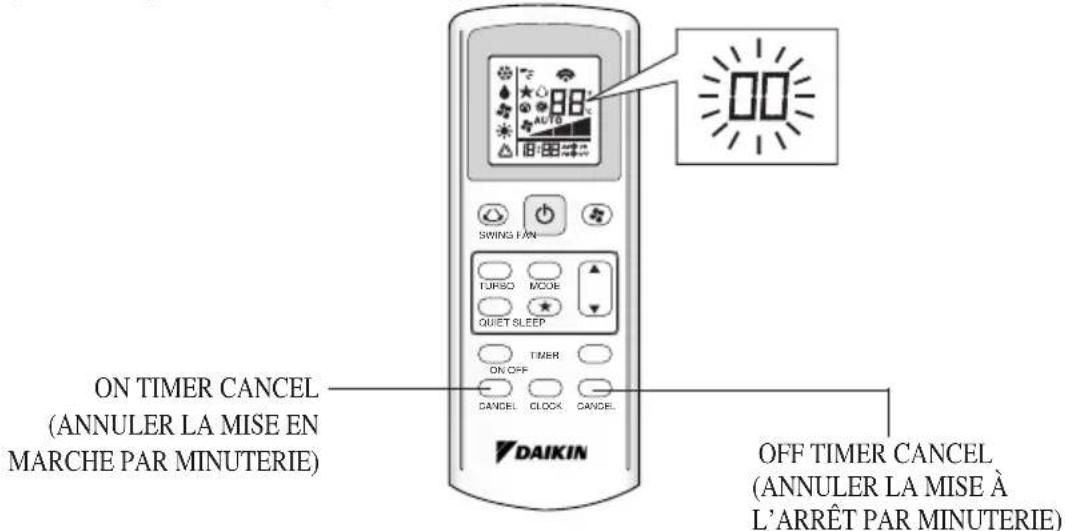

FAUX DIAGNOSTICS PAR LA TELECOMMANDE
La partie d'affichage de la température indique les codes correspondants.
- Lorsque le bouton Annuler de la mise en marche par minuterie ON TIMER CANCEL (ANNULER LA MISE À L'ARRÉT PAR MINUTERIE) ou le bouton de la mise à l'arrêt par minuterie OFF TIMER CANCEL (ANNULER LA MISE EN MARCHE PAR MINUTERIE) est enforcé pendant 5 secondes, un signe clignote sur la partie d'affichage de la température.

-
Appuyez sur le bouton ON TIMER CANCEL (ANNULER LA MISE EN MARCHE PAR MINUTERIE) ou OFF TIMER CANCEL (ANNULER LA MISE À L'ARRÊT PAR MINUTERIE) répétitivement jusqu'à ce qu'un bip continu se produit.
-
L'indication du code change comme montré ci dessous, et notification avec un long bip.
| CODE D'ERREUR SIGNIFICATION |
| 00 NORMAL |
| A1 ERREUR PCB DANS LA SECTION INTÉRIEURE |
| A3 ANOMALIEIE DE LA POMPE DE VIDANGE |
| A5 ANTIGEL (REFROIDISSEMENT) / ÉCHANGEUR DE CHALEUR DE SURCHAUFFE(CHAUFFAGE) |
| A6 ANOMALIEIE SUR LE VENTILATEUR D'INTÉRIEUR |
| AH ANOMALIIE DU FILTRÉ À AIR ÉLECTRIQUE |
| C4 THERMISTOR DE L'éCHANGEUR THERMIQUE INTÉRIEUR (1) EN COURT-CIRCUIT/OUVERT |
| C5 THERMISTOR DE L'éCHANGEUR THERMIQUE INTÉRIEUR (2) EN COURT-CIRCUIT/OUVERT |
| C7 ERREUR DE L'INTERRUPTEUR DE LIMITE D'ALETTE |
| C9 COURT-CIRCUIT/OUVERTURE DANS LE THERMISTOR DE PIECE INTÉRIEURE |
| E1 ERREUR DE CARTE EXTÉRIEURE |
| E3 PROTECTION HAUTE PRESSION |
| E4 PROTECTION BASSE PRESSION |
| E5 VERROU DU MOTEUR DU COMPRESSEUR /COMPRESSEUR SURCHARGÉ |
| E6 ERREUR DE DÉMARRAGE DU COMPRESSEUR |
| E7 VERROU DU MOTEUR DE VENTILATEUR CC INTÉRIEUR |
| E8 SURINTENSIÉ D'ENTRÉE CA |
| E9 ERREUR EXV |
| EA ERREUR DE VANNE À 4 VOIES |
| F3 TUYAUTÉRIE DE VIDANGE DE SURCHAUFFE |
| F6 ÉCHANGEUR DE CHALEUR DE SURCHAUFFE |
| HO ERREUR DU SYSTÉME DE CAPTEUR DU COMPRESSEUR |
| H3 ERREUR DE L'INTERRUPTEUR HAUTE PRESSION |
| H6 ERREUR DE DÉTECTION DE L'ALIMENTATION DU COMPRESSEUR |
| H7 SURCHARGE/SURINTENSITÉ DU MOTEUR DU VENTILATEUR/ANOMALIE DU CAPTEUR |
| H8 ERREUR DU CAPTEUR DE COURANT CA |
| CODE D'ERREUR | SIGNIFICATION |
| H9 THERMISTANCE À AIR EXTÉRIEUR EN COURT-CIRCUIT/OUVERT | |
| J1 ERREUR DU CAPTEUR DE PRESSION | |
| J3 THERMISTANCE DE LA TUYAUTERIE DE VIDANGE DU COMPRESSEUR EN COURT-CIRCUIT/OUVERT/ MAL POSITIONNEE | |
| J5 COURT-CIRCUIT/OUVERTURE DANS LE THERMISTOR DU TUYAU D'ASPIRATION | |
| J6 THERMISTANCE D'éCHANGEUR DE CHALEUR EXTÉRIEUR EN COURT-CIRCUIT/OUVERT | |
| J7 COURT-CIRCUIT/OUVERTURE DANS LE THERMISTOR DE L'éCHANGEUR THERMIQUE DE SOUS- REFROIDISSEMENT | |
| J8 THERMISTANCE DE LA TUYAUTERIE DU LIQUIDE EN COURT-CIRCUIT/OUVERTE | |
| J9 THERMISTANCE DE LA TUYAUTERIE DE GAZ EN COURT-CIRCUIT/OUVERTE | |
| L1 ERREUR PCB EXTÉRIEURE DE L'INVERSEUR | |
| L3 BOITIER DE COMMANDE EXTÉRIEUR DE SURCHAUFFE | |
| L4 DISSIPATEUR THERMIQUE DE SURCHAUFFE | |
| L5 ERREUR IPM /ERREUR IGBT | |
| L8 SURINTENSIÉ DU COMPRESSEUR DE L'INVERSEUR | |
| L9 PRÉVENTION DE SURINTENSIÉ DU COMPRESSEUR | |
| LC ERREUR DE COMMUNICATION (PCB DE LA COMMANDE EXTÉRIUE ET PCB DE L'INVERSEUR) | |
| P1 PHASE OUVERTE OU DÉSÉQUILIBRE DE TENSION | |
| P4 THERMISTANCE DE DISSIPATEUR DE CHALEUR EN COURT-CIRCUIT/OUVERT | |
| PJ ERREUR DE RÉGLAGE DE LA CAPACITÉ | |
| U0 INSUFFISANCE DE GAZ | |
| U2 TENSION CC HORS PLAGE | |
| U4 ERREUR DE COMMUNICATION | |
| U7 ERREUR DE COMMUNICATION (CARTE DE COMMANDE ET CARTE IPM) | |
| UA ERREUR D'INSTALLATION | |
| UF MAUVAISE CORRESPONDANCE DANS L'INSTALLATION DU CâBLAGE ET DE LA TUYAUTERIE/MAUVAI SâBLAGE/INSUFFISANCE EN GAZ | |
| UH ANTIGEL (AUTRES PIECES) | |
REMARQUE
- Un bip bref et deux bip consécutifs indique qu'il n'y a pas de codes correspondants.
- Pour annuler l'affichage du code, appuyez pendant 5 secondes sur le bouton ON TIMER CANCEL (ANNULER LA MISE EN MARCHE PAR MINUTERIE) ou OFF TIMER CANCEL (ANNULER LA MISE À L'ARRÊT PAR MINUTERIE). Le code affché s'annule lui même si le bouton n'est pas appuyé pendant 1 minute.
