KULLANIM KILAVUZU RXB20C2V1B DAIKIN

1. Zincirin sonundaki halkayla uzaktan kumandanin arkasindaki vida deligiini eslestirin ve vidayla sabitleyin.
2. Tutucu ve zinciri uzaktan kumandadan gelen sinyallerin kolayca alinabilecegi yerin uzerine yerleşirin.
3. Zinciri tutucunun arkasindan geçirin ve zincirin sonundaki halkayi tutucunun üst deligi ile esleşirin. Tutucuyu her iki vidayı icindenGPCirerek duvara sabitleyin.

Battery

1) Type: AAA.R03

2) Quantity 2 pieces

Bertaraf gerekshimleri [adece Aarupa Birg] (B) (p)

Kumandayla birkte verilen piller bu sembola igarelenmigir.
Bu, pIerin sInfiandirnamv evi alit olarak karngrimmasagerekti an lamna gelir. SebnKl allntfa bir kimyalas sembol vana. bu kymyalas sembol pIn beliri bir konansrasyonun istede agir ber metal ceridgi an lamna gelir.
Cfas kmyasalsembolergunlnd
Pb: kungun(>0.004)

Afix piter yeniden kullan im icz cer bir iglem tessinde ilemden geirlmfdr. Dogru athmasni saglayarak cve ne v inan sagligi gn clase olumsnz sonlernmes yardimc olacasinur. Daha fala bigi icin lifen yerel makamllara temasa gepzin.

Batteria

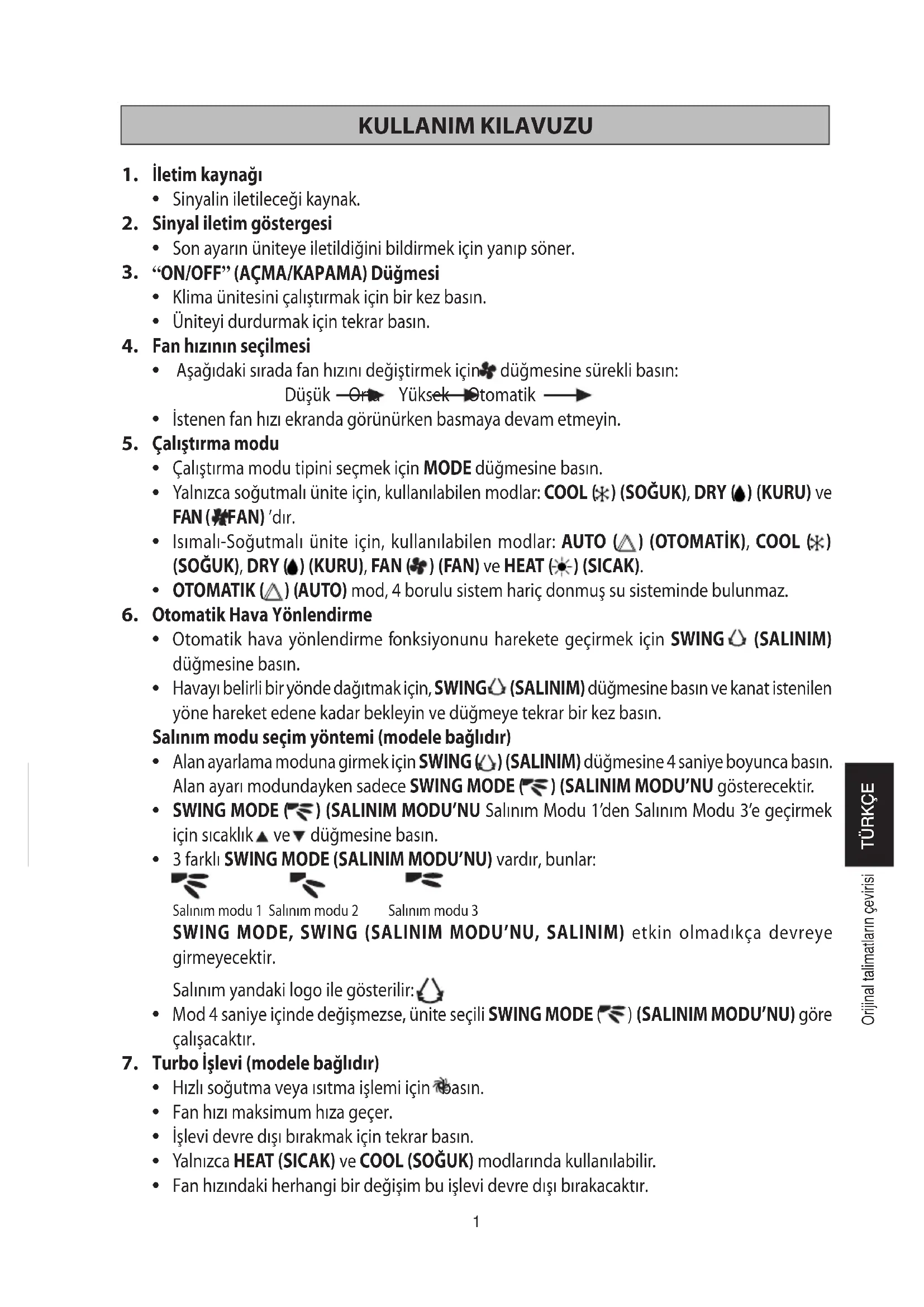

Sinyalin iletilecegi kaynak.

2. Sinyal iletim goftergesi

• Son ayarin üniteye iletildigi bildirmek icin yanip söner.

3. "ON/OFF" (ACMA/KAPAMA) Düğmesi

• Klima unitesini calistirmak icin bir kez basin.
  Uniteyi durdurmak icin tekrar basin.

4. Fan hizinin seilmesi

• Asagidaki sirada fan hizini degistirmek icin duğmesine surekli basin:

Dusuk -Orta Yuksek -Otomatik

• lstenen fan hizi ekranda görünürken basmaya devam etmeyin.

5. Calistirma modu

• Calistirma modu tipini seçmek,—in MODE Düğmesine basin.
• Yalnizca soğutmali ünite icin, kullanilabilen modlar: COOL (*) (SOGUK), DRY (▲) (KURU) ve FAN (FAN) dir.
• Ismail-Sogutmali ünite icin, kullanilabilen modlar: AUTO (△) (OTOMATIK), COOL () (SOGUK), DRY (▲) (KURU), FAN () (FAN) ve HEAT (*) (SICAK).
  OTOMATIK (△) (AUTO) mod, 4 borulu sistem hariç donmuş su sisteminde bulunmaz.

6. Otomatik Hava Yönlendirme

• Otomatik hava yönlendirme fonksiyonunu harekete gezirmek icin SWING (SALINIM) Düğmesine basin.
• Havayi belirli bir yonde dagitmak icin, SWING (SALINIM) duğmesine basin ve kanat istenilen yone hareket edene kadar bekleyin ve duğmeye tekrar bir kez basin.

Salinim modu seçim yontemi (modele baglidir)

• Alan ayarlama moduna girmek icin SWING (△) (SALINIM) duğmesine 4 saniye boyunca basin. Alan ayari modundayken sadece SWING MODE (▲) (SALINIM MODU'NU österecektir.
• SWING MODE (SALINIM MODU'NU Salinim Modu 1'den Salinim Modu 3'e gezirmek,—çın—isçaklik▲ ve▼duğmesine basin.
• 3 farkli SWING MODE (SALINIM MODU'NU) vardir, bunlar:

Salinim modu 1 Salinim modu 2 Salinim modu 3

SWING MODE, SWING (SALINIM MODU'NU, SALINIM) etkin olmadikca devreye girmeyecktir.

Salinim yandaki logo ile gosterilir:

Mod 4 saniye icinde degismezse, unite secili SWING MODE (SALINIM MODU'NU) gore calisacaktir.

7. Turbo İslavi (modele baglıdir)

• Hizli sogutma veya isitma islemi icin basin.
  Fan hizi maksimum hiza geçer.
• Islevi devre disi birakmak icin tekrar basin.
• Yalnizca HEAT (SICAK) ve COOL (SOGUK) modlarinda kullanilabilir.
  Fan hizindaki herhangi bir degisim bu islevi devre di si birakacaktir.

8. KAPAMA zamani ayari

• Kapama zamani fonksiyonunu etkin hale getirmek icin OFF TIMER duğmesine basin.
  OFF TIMER Düğmesine surekli basarak, istenilen kapama zamanini ayarlayin.
• Kapama zamani ayarini iptal etmek icin CANCEL duğmesine basin.

9. Sessiz calisma (modele baglidir)

• Sessiz calistirma icin duğmesine basin.
  Fan hizi minimum hiza geçer.
• Islevi devre dişi birakmak iar tekrar basin.
• Yalnizca HEAT (SICAK) ve COOL (SOGUK) modlarinda kullanilabilir.
  Fan hizindaki herhangi bir degisim bu islevi devre di si birakacaktir.

10. Saat zaman ayari

• Saati ayarlamak icin dugmesine basiliTutun.

11. AÇILMA zamani ayari

• Açilma zamani fonksiyonunu etkin hale getirmek icin ON TIMER Düğmesine basin.
• ON TIMER Düğmesine surekli basarak istenilencastle zamanini ayarlayin. Zamanlayici 7.30'a (sabah) ayarlanırsa, kima tam 7.30'da (sabah) calisacaktır.
• Açilma zamani ayariniiptal etmek icin CANCEL dugmesine basin.

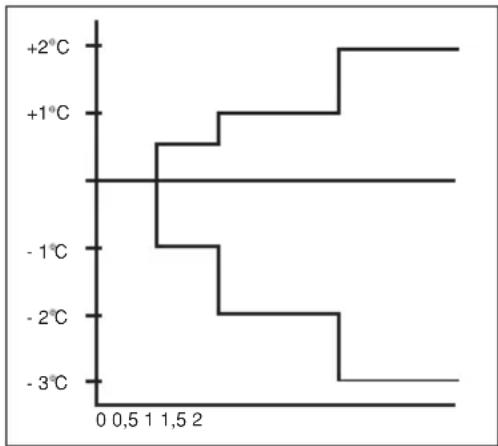

12. Uyku modu ayari

• Uyku modu islevini etkin hale getirmek icin dugmesine basin.
• Bu bir enerji tasarrufu seceneğidir. Ünite soğutma modunda calisirken, ilk yarım-SAat geztcikten

sonra ayarli sicutlik 0,5^ artirilir, ikinci yarim saat gezticken sonra bir 0,5^ daha artirilir ve bunun uzerinden 1 saat daha gezticken sonra ise 1^ daha artirilir.

• Unite isitma modunda calisirken, ilk yarim saat gezticken sonra ayarli sicutlik 1^ azaltilir, ikinci yarim saat gezticken sonra bir 1^ daha azaltilir ve bunun uzerinden 1 saat daha gezticken sonra ise 1^ daha azaltilir.
• Bu islev COOL (SOGUK), HEAT (SICAK) ve AUTO (OTOMATIK) modlarinda kullanilabilir.

13. Sicaklik ayari

• Istenilen oda sicakligina ayarlamak üzere, ayarlanan sicutigi artirmak ya da azaltmak icin ▲ya da dugmesine basin.
• Sicaklik ayar araligi 16^ dan 30^ a kadadir. (Istege bagli ayar 20^ ile 30^ arasindadir.)
• ^ C' dan F ayarina gezemek icinve ügmererin her ikisine de aynianda basin.

ARIZA TEŞHIŞ (Sadece Invertör icin)

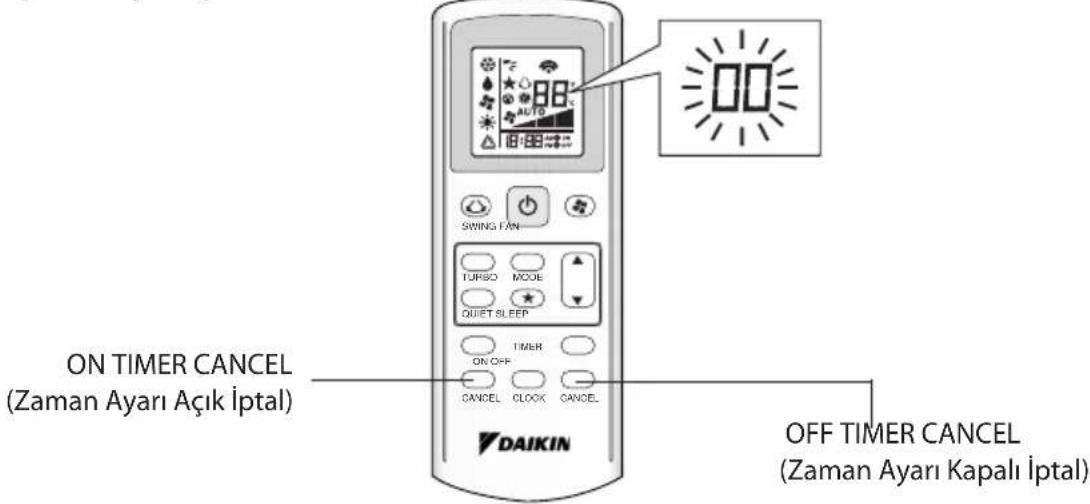

UZAKTAN KUMANDAYLA ARIZA TESHİSI

Sicaklik gosterreich bolumlere ilgili kodlan gosterir.

1. ON TIMER CANCEL (Zaman Ayari Açık İptal) Düğmesine vya OFF TIMER CANCEL (Zaman Ayari Kapali İptal) Düğmesi 5 saniye basili tutulduğunda, sıçakkı-goinge böllumunde "□□" isareti yanıpSONmeyeinceton.

1. SUREkli bir uyari sesi seksana kadar ON TIMER CANCEL (Zaman Ayari Aşkıptal) Düğmesine vya OFF TIMER CANCEL (Zaman Ayari Kapaliiptal) Düğmesine aralıksiz olarak basin.

2. Kod goestergesi aagida gosterildige sekilde degisir ve uzun bir uyari sesikarak bildirir.

HATA KODU ANLAMI
00 NORMAL
A1 DAHILI PCB HATASI
A3 TAHLİYE POMPASI ANORMAL
A5 ANTİFRIZ (SOĞUTMA) / Işi EŞANJIÖRÜ AŞİRİ ISİNDİ (ISITMA)
A6 DAHILI FAN MOTORU ANORMAL
AH ELEKTRİKLİ HAVA TEMİZLEYİÇİSİ ANORMAL
C4 DAHILI ISI ESANJIÖRÜ (1)TERMİSTÖR KISA/AÇİK
C5 DAHILI ISI ESANJIÖRÜ (2)TERMİSTÖR KISA/AÇİK
C7 PANJUR LİMIT DÜGMEŞİ HATASI
C9 DAHILI ODA TERMİSTÖRÜ KISA/AÇİK
E1 DIŞ BDP HATASI
E3 YÜKSEK BASINÇ KORUMASI
E4 DÜŞÜK BASINÇ KORUMA
E5 KOMPRESÖR MOTORU KILİDİ/KOMPRESÖR AŞİRİ YÜKLENDİ
E6 KOMPRESÖR ÇALISTIRMA HATASI
E7 DIŞ DC FAN MOTORU KILİDİ
E8 AC GIRİ SINDE AŞİRİ AKIM
E9 EXV HATASI
EA 4 YOLLU VALF HATASI
F3 BOŞALTMA BORUSU AŞİRİ ISİNDİ
F6 ISI EŞANJIÖRÜ AŞİRİ ISİNDİ
HO KOMPRESÖR SENSÖR SISTEMİ HATASI
H3 YÜKSEK BASINÇ DÜGMEŞİNE HATA
H6 KOMPRESÖR GERİBİLDIRİM ALGILAMA HATASI
H7 FAN MOTORU AŞİRİ YÜKLÜ/AŞİRİ AKIM/SENÖR ANORMAL
H8 AC AKİMI SENSÖRÜ HATASI
HATA KODU ANLAMI
H9 DIŞHAVA TERMİSTÖRÜ KISA DEVRE YAPTI/AÇEK
J1 BASINÇSENSÖRUNDE HATA
J3 KOMPRESÖR BOŞALTMA BORUSU TERMİSTÖRÜ KISA DEVRE YAPTI/AÇEK/YANLIŞYERLEŞTİRDİ
J5 EMME BORUSU TERMİSTÖRÜ KISA/AÇEK
J6 DIŞ ISI ESANJIÖRÜ TERMİSTÖRÜ KISA DEVRE YAPTI/AÇEK
J7 ALT SOĞUTMA ISI ESANJIÖRÜ TERMİSTÖRÜ KISA/AÇEK
J8 SIVI BORUSU TERMİSTÖRÜ KISA DEVRE YAPTI/AÇEK
J9 GAZ BORUSU TERMİSTÖRÜ KISA DEVRE YAPTI/AÇEK
L1 INVERTÖR DIŞ ÜNITE PCB HATASI
L3 DIŞ KONTROL KUTUSU AŞIRI ISINI
L4 ISI HAZNESİ AŞIRI ISINI
L5 IPM HATASI/IGBT HATASI
L8 INVERTÖR KOMPRESÖRÜNDTE AŞIRI AKIM
L9 KOMPRESÖR AŞIRI AKIM ÖNLEME
LC İLETİSİM HATASI (DIŞ KONTROL PCB'Sİ VE İVERTÖR PCB'Sİ)
P1 AÇİK FAZ VEYA VOLTAJ DENGESİZLIŞ
P4 ISI HAZNESİ TERMİSTÖRÜ KISA DEVRE YAPTI/AÇEK
PJ KAPASI TE AYARI HATASI
U0 YETERSİZ GAZ
U2 DC GERO LİMI ARALIK DIŞ
U4 İLETİSİM HATASI
U7 İLETİSİM HATASI (DIŞ KONTROL BDP VE IPM BDP)
UA KURUL UM HATASI
UF	BORU VE KABLO TERTİBATI UYUŞ MUYOR/YANLIŞ KABLO TERTİBATI/YETERSİZ GAZ
UH ANİFRIZ (DIŞER ODALAR)

NOT

1. Kisa bir uyari sesi ve sonra ardarda iki uyari sesi uygun olmayan kodlari gosterir.
2. Kod goftergesini iptal etmek icin, ON TIMER CANCEL (Zaman Ayari Açık IPTal) Düğmesini veya OFF TIMER CANCEL (Zaman Ayari Kapali IPTal) Düğmesini 5 saniye basii tutun. Ayrica, kod goftergesi Düğmeye 1 dakika basili tutulduğunda kendini iptal eder.
