KULLANIM KILAVUZU FTXJ35LW DAIKIN

- Burada açıklanan önlemler, UYARILAR ve İKAZLAR olarak sınıflandırılmaktadır. Her ikisi de güvenlikle ilgili önemli bilgiler içerir. Bütün önlemlere mutlaka uymaya dikkat ediniz.

- UYARILAR ve İKAZLAR ifadelerinin anlamı

UYARILAR ..... Bu talimatlara tam anlamıyla uymamak, yaralanma veya can kaybına neden olabilir.

İKAZLAR...... Bu talimatlara tam anlamıyla uymamak, duruma bağlı olarak ciddi sonuçlar doğurabilecek mal hasarı veya yaralanmaya neden olabilir.

- Bu kılavuzda gösterilen güvenlik işaretleri aşağıdaki anlamlara sahiptir:

Bu talimatlara kesinlikle uyun. Kesinlikle toprak bağlantısı kurun. Asla denemeyin.

- Montajı tamamladıktan sonra, hatalara karşı kontrol için bir deneme çalışması gerçekleştirilir ve müşteriye kullanma kılavuzu yardımıyla klimanın kullanımı ve bakımı hakkında bilgi verin.

UYARILAR

• Montaj işlemini, bayiniz veya yetkili personelin yapmasını isteyin. Klimayı kendi başına monte etmeye çalışmayın. Yanlış montaj su sızıntısı, elektrik çarpması veya yangına neden olabilir.
• Klimayı bu montaj kılavuzunda yer alan talimatlara uygun olarak monte edin. Yanlış montaj su sızıntısı, elektrik çarpması veya yangına neden olabilir.
• Montaj işlemi için sadece belirtilen aksesuarlar ve parçaları kullanın. Belirtilen parçaların kullanılmaması halinde, ünitenin düşmesi, su sızıntısı, elektrik çarpması veya yangın gibi riskler mevcuttur.
• Klima cihazını ünitenin ağırlığını taşıyabilecek sağlam bir temel üzerine monte edin. Yetersiz dayanma gücüne sahip bir temel, ekipmanın düşmesi sonucu yaralanmaya neden olabilir.
• Elektrik işleri, ilgili yerel ve ulusal düzenlemelere ve bu montaj kılavuzundaki talimatlara uygun olarak yapılmalıdır. Kesinlikle ayrı bir güç kaynağı devresi kullanın. Yetersiz güç devresi kapasitesi ve uygun olmayan işçilik, elektrik çarpması veya yangına neden olabilir.
• Yeterli uzunlukta bir kablo kullanın. Dağılmış kablolar veya uzatma kablosu kullanmayın; aksi halde aşırı ısınma, elektrik çarpması veya yangın ortaya çıkabilir.
• Tüm kabloların sağlam bağlanmış olmasına, belirtilen kabloların kullanılmasına ve uç bağlantıları veya kablolar üzerinde yük olmamasına dikkat edin. Bağlantıların yanlış yapılması veya kabloların gerektiği gibi bağlanmaması, aşırı ısı birikmesine veya yangına neden olabilir.
• Güç kaynağı kablosunu çekerken ve iç ve dış üniteler arasındaki kabloları bağlarken, kabloları kontrol kutusunun kapağı sıkıca kapalı olacak şekilde konumlandırın. Kontrol kutusu kapağının yanlış yerleştirilmesi, elektrik çarpması, yangın veya uçların aşırı isinmasına neden olabilir.
• Montaj sırasında soğutma gazının sizması halinde, ortamı derhal havalandırın. Soğutma gazı ateşle temas ederse, zehirli gazlar ortaya çıkabilir.
• Montajı tamamladıktan sonra, soğutma gazı sızıntısı olup olmadığını kontrol edin. Soğutma gazının odaya sizması ve fanlı ıstici, fırın veya ocak gibi bir ateş kaynağı ile temas etmesi halinde, zehirli gaz ortaya çıkabilir.
• Klima cihazını monte ederken veya yerini değiştirirken, soğutucu devresinin havasını alarak içinde hava kalmamasına dikkat edin ve sadece belirtilen soğutucuyu (R410A) kullanın. Soğutucu devresinde hava veya başka yabancı maddelerin bulunması, ekipman hasarı ve hatta yaralanmaya yol açabilecek şekilde aşırı basınç yükselmesine neden olur.
• Montaj sırasında, kompresörü çalıştırmadan önce soğutucu borularını sağlam şekilde takın. Kompresör çalışırken, soğutucu boruları bağlı değilse ve kapatma vanası açıksa, içeriye hava emilerek soğutucu döngüsünde anormal basınca sebep olur ve bu da arızaya hatta yaralanmaya yol açabilir.
• Pompa durduğunda, soğutucu borularını çıkarmadan önce kompresörü durdurun. Pompa kapalıyken, kompresör çalışmaya devam ediyorsa ve kapatma vanası açıksa, soğutucu boruları çıkartıldığında içeriye hava emilerek soğutma devresinde anormal basınca sebep olur ve bu da arızaya hatta yaralanmaya yol açabilir.
• Klima cihazını mutlaka topraklayın. Üniteyi kesinlikle bir kanalizasyon borusu, paratoner veya telefon toprak kablosuna topraklamayın. Eksik topraklama elektrik çarpmasına yol açabilir.
• Kesinlikle bir toprak kaçağı kesicisi takın. Toprak drenaj kesicisinin takılmaması, elektrik çarpması veya yangına neden olabilir.

İKAZLAR

• Klima cihazını, yanıcı gaz kaçağı tehlikesinin olduğu yerlere monte etmeyin.
  Bir gaz kaçağı durumunda, gazın klima cihazının yanında birikmesi yangın çıkmasına neden olabilir.
• Bu montaj kılavuzundaki talimatları uygularken, yeterli drenajı sağlamak için drenaj borularını takın ve yoğunlaşmayı önlemek için boruları izole edin. Drenaj borularının yetersiz olması halinde, içeriye su sizabilir ve mal hasarına yol açabilir.

- Genişletme somunlarını, örneğin bir tork anahtarı ile, belirtilen yönteme uygun olarak sıkın. Genişletme somunu çok fazla sıklırsa, uzun bir süre sonra genişletme somunu çatlayıp gaz kaçağına neden olabilir.

Aksesuarlar

İç ünite Ⓐ, Ⓙ

A Montaj plakası	1	D Uzaktankumanda yuvası	1	G Kullanımkılavuzu	1
B Titanyum apatit fotokatalitikhava temizleme filtresi	2	E AAA.LR03 (alkalin) kuru pil	2
C Kablosuzuzaktankumanda	1	F iç ünite tespit vidası(M4 × 12L)	2	J Kağıt kalıp(Kağıt model en son sayfa ilearka kapağın iç kısmının arasınayerleştirilir. Kağıt modelinkullanımı için sayfa 10’a bakınız.)Sol-altSağ-alt	1

Servis Parçaları

• Gerekli olduğu gibi servis parçaları edinin.
• Eğer bir servis parçasına ihtiyaç duyulursa, ünitenin model ismine karşılık gelen parça numarası ile gösterilen parçayı edinin ve takın.

Model ismi	Parça ismi	Model ismi	Parça ismi		Model ismi	Parça ismi	Model ismi	Parça ismi
FTXG25JV1BWFTXG35JV1BWFTXG50JV1BW	5003651	FTXG25JV1BAFTXG35JV1BAFTXG50JV1BA	5003653		FTXG25JV1BWFTXG35JV1BWFTXG50JV1BW	5003652	FTXG25JV1BAFTXG35JV1BAFTXG50JV1BA	5003654

⚠️ İKAZLAR

- Ⓙ Sağ taraf boru işleri için yan kapak, mevcut emniyet standartları ile ilgili bilgilerle etiketlenmiştır. Sağ taraf kapağını Ⓙ sağ taraf boru işleri için yan kapakla değiştirirken, bu etiketi çıkartmaksızın kapağı sıkıca yerine takın.

Bir Kurulum Yeri Seçme

- Kurulum yerini seçmeden önce, kullanıcıının onayını alın.

1. iç ünite

• İç ünite aşağıdaki özellikleri sahip bir yerde monte edilmelidir:
  1) iç ünite montaj çizimlerinde belirtilen, montaj kısıtlamalarına uygundur,
  2) hava girişi ve çıkışı için açık kanallar vardır,
  3) ünite doğrudan güneş ışığına maruz kalmamaktadır,
  4) ünite bir ısı veya buhar kaynağından uzaktadır,
  5) makine yağı buhar kaynağı yoktur (bu iç ünitenin ömrünü kısaltabilir),
  6) soğuk (ılık) hava oda içinde dolaştırılmaktadır,
  7) ünite elektronik ateşleme tipli floresan lambalardan uzaktadır (invertör veya hızlı startlı tip), bu lambalar uzaktan kumanda mesafesini kısaltabilir,
  8) Ünite televizyon ve radyo cihazlarından en az 1m uzaktadır (ünite, görüntü veya seste parazite neden olabilmektedir),
  9) tavsiye edilen yükseklikte (1,8m) monte edin,
  10) hiçbir çamaşır makinesinin yerleştirilmediği yerler.

2. Kablosuz uzaktan kumanda

- Eğer varsa, odadaki tüm floresan lambaları yakın ve uzaktan kumanda sinyallerinin iç ünite tarafından uygun bir şekilde alındığı bir yer bulun (6m'lik mesafe dahilinde).

Türkçe 2

İç Ünite Montaj Çizimleri

Montaj plakası Montaj plakası, iç ünite ağırlığına dayanabilecek bir duvara monte edilmelidir. Vida (sahada tedarik edilir: M4 × 25L) Tavandan itibaren 100mm veya daha fazla Duvarlardan (iki taraf üzerinde) itibaren 50mm veya daha fazla Hava filtreleri Sinyal alicının altında 500mm mesafe dahilinde engel bulunmadığından emin olun. Eğer varsa, bu tür engeller alicının alım performansında ters etki yaratabilir ve alım mesafesi kısalabilir. Ön panel Vida (M4 × 16L) * Ön izgarayı yerinden çıkarırken, sayfa 4'deki ön izgara sökme ve takma kısmına bakın. AKILLI GÖZ sensörü Boru deliği boşluğunu macunla kapatın. Isıl izolasyon borusunu uygun uzunlukta kesin ve izolasyon boru kesim hattında boşluk kalmamasına dikkat ederek bantla kaplayın. İzolasyon borusunu alttan üste doğru kaplama bandıyla kaplayın. Servis kapağı ■ Servis kapağının açılması Servis kapağı açılır/kapanır türdendir. ■ Açma yöntemi 1) Servis kapağı vidalarını çıkarın. 2) Servis kapağını çaprazlamasına ok yönünde dışan çekin. 3) Aşağı çekin. Kablosuz uzaktan kumanda Uzaktan kumanda yuvasını duvara vidalamadan önce, iç ünite tarafından kumanda sinyallerinin uygun şekilde alındığından emin olun. Uzaktan kumanda yuvası için tespit vidaları (sahada tedarik edilir: M3 × 20L)

AKILLI GÖZ sensörü

iKAZLAR

• AKILLI GÖZ sensörüne vurmayınız ve bunu sertçe itmeyiniz. Bu hasar görmesine ve arızalanmasına yol açabilir.
• Sensörün yakınına büyük nesneler koymayınız. Isıtma üniteleri veya nemlendiricileri sensörün belirleme alanı dışına koyunuz.

Montaj öncesi hazırlık

1. Ön panelin çıkarılması ve takılması

- Çıkarma yöntemi

1) Parmaklarını iz ünitenin sol ve sağ tarafından bulunan girintilere takın ve ön paneli, yatay seviyeden daha yüksekte olacak bir konumda açın.
2) Sol ve sağ taraftaki ön panel kilitleme tırnaklarını kaldırın ve ön panel kilitlerini yukarıya doğru kaydırın.
3) Her iki taraftaki panel şaftlarını şaft deliklerinden kaldırın ve ön paneli yerinden çıkarın.

1) Ön panelin her iki tarafındani panel şaftlarını şaft deliklerine takın.
2) Ön panel kilitlerini aşağıya doğru kaydırın ve ön panel kilitlerini tırnaklar dışarı doğru bakacak şekilde sabitleyin.
3) Ön panelin tam olarak monte edildiğini kontrol ettikten sonra ön paneli kapatın.

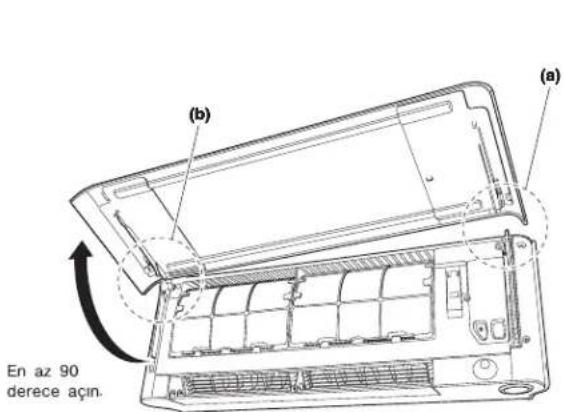

(a) (b) En az 90 derece açın.

(a) Çikarma yöntemi 1) Çekin Ön panel kilitleri 2) Kaydırin Ön panel-SAFTI 4) Çekin Kaydırin

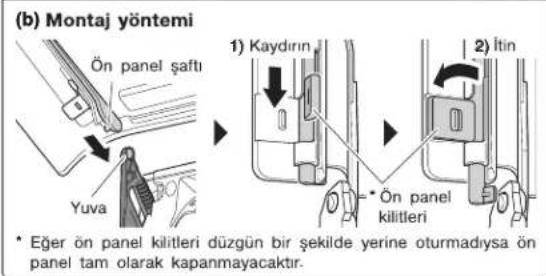

(b) Montaj yöntemi Ön panel şaftı Yuva 1) Kaydırın 2) İtin * Eğer ön panel kilitleri düzgün bir şekilde yerine oturmadiysa ön panel tam olarak kapanmayacaktır.

2. Ön izgaranın çıkarılması ve takılması

- Çıkarma yöntemi

1) Ön paneli ve hava filtrelerini çıkarın.
2) Servis kapağını çıkarın. (Sayfa 3'deki açma yöntemi kısmına bakın.)
3) Kablo bağlantı ucu ile kablo kiskacının bağlantısını kesin ve kablo bağlantı ucunu konektörden çıkarın.
4) Sağ taraf kapağını çıkarın. (2 vida)
5) Kanadı (büyük) çevirin ve kanadı (küçük) sökün.
6) 2 vida kapağını açın ve ön izgaradan 4 vidayı çıkarın.

Kablo kiskaci Konektör Kablo bağlantı ucu Vida Kapağı kaldırın ve bunu dışarıya doğru açın. Sağ taraf kapağı

Açma yöntemi Yukan doğru Tornavida 4 nokta Kanat (küçük)

Montaj öncesi hazırlık

7) Koruyucu eldivenleri giyin ve resimde gösterildiği gibi her iki elinizi ön izgaranın altına sokun.
8) Ön izgaranın üst tarafını yukarı iterek ön izgarayı 3 üst kancadan çıkarın, ön izgaranın her iki ucunu kavrayarak ön izgarayı kendinize doğru çekin ve ön izgarayı sökün.

Üst kancalar 1) Yukarı itin. 2) Kendinize doğru çekin.

iKAZLAR

- Koruyucu eldiven takmaya dikkat edin.

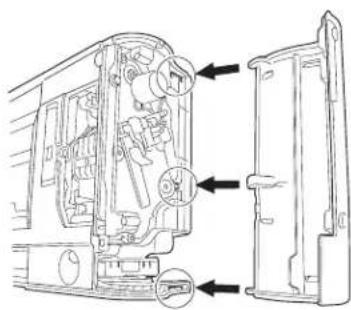

• Montaj yöntemi

1) Ön ızgarayı takın ve üst kancaları (3 yerde) yerlerine sağlamca geçirin.
2) Ön izgaranın 4 vidasını yerine takın ve 2 vida kapağını kapatın.
3) Kanadı (küçük) monte edin ve kanatları daha önceki konumlarına geri getirin.
4) Sağ taraf kapağını takın. (Şekle bakın.)
5) Kablo bağlantı ucunu konektöre takın ve kablo kiskacı ile kablo bağlantı ucunu sabitleyin.
6) Hava filtresini takın ve ön paneli monte edin.

3. Farklı adresler nasıl ayarlanır

Bir odaya iki iç ünite kurulduğu zaman, farklı adresler için iki kablosuz uzaktan kumanda ayarlanabilir.

1) Ön paneli ve ön izgarayı çıkarın. (4 vida)
2) Basılı devre kartı üzerindeki adres bujisini (JA) kesin.
3) Uzaktan kumandadaki adres bujisini kesin.

[iç ünite] AKILLI GÖZ sensörü JA ADY-SS-JA OUT-1 OUT-2

4. Bir HA sistemine bağlantı esnasında

(kablolu uzaktan kumanda, merkezi uzaktan kumanda vs.)

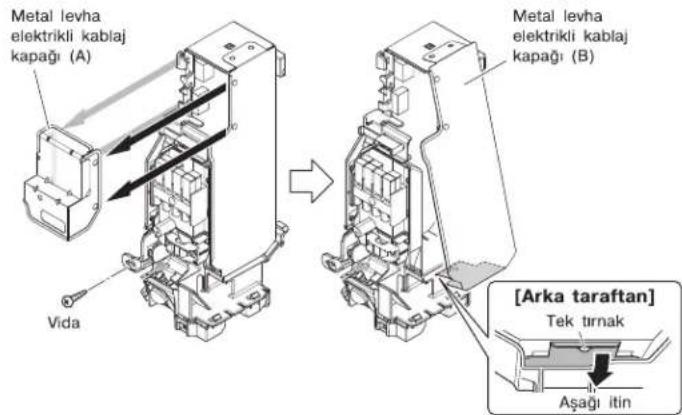

- Metal levha elektrikli kablaj kapakları çıkarma yöntemleri

1) Ön paneli ve ön izgarayı çıkarın. (4 vida)
2) Elektrikli kablaj kutusunu çıkarın. (1 vida)
3) 4 tırnağı çıkarın ve metal levha elektrikli kablaj kapağını (A) sökün.
4) Metal levha elektrikli kablaj kapağındaki (B) kancayı aşağı itin ve tek bir tırnağı çıkarın.
5) Üst kısımdaki 2 tırnağı çıkarın ve metal levha elektrikli kablaj kapağını (B) sökün.

Metal levha elektrikli kablaj kapağı (A) Vida Metal levha elektrikli kablaj kapağı (B) [Arka taraftan] Tek tirnak Aşağı itin

- Bağlantı kablosu takma yöntemleri

1) Metal levha elektrikli kablaj kapağını çıkarın. (Metal levha elektrikli kablaj kapakları çıkarma yöntemleri kısmına bakın.)
2) Bağlantı kablosunu S21 konnektörüne bağlayın ve şekilde centikli kısım boyunca donanımı dışarı çekin.
3) Elektrikli kablaj kapağını olduğu gibi yerleştirin ve şekilde gösterildiği gibi donanımı çekin.

HA konnektörü (S21) Vida

- Metal levha elektrikli kablaj kapakları takma yöntemleri

1) Metal levha elektrikli kablaj kapağının (B) üst kısmını 2 tırnağa asın.
2) Tek bir tırnağı yakalamak için alttaki kancaya bastırın ve metal levha elektrikli kablaj kapağını (B) takın.
3) Konektörü deliğe takın ve metal levha elektrikli kablaj kapağını (A) 4 tırnağa asın ve monte edin.

Metal levha elektrikli kablaj kapağı (B) Metal levha elektrikli kablaj kapağı (A)

Soğutucu Boru İşleri

Çoklu iç ünite olması halinde, çoklu dış ünite ile birlikte verilen montaj kılavuzunda açıklandığı şekilde montajı gerçekleştirilir.

1. Boru ucunun genişletilmesi

1) Boru ucunu bir boru kesici ile kesin.
2) Kesim yüzeyindeki pürüzleri, boru içine parçacıklar girmeyecek biçimde aşağı doğru giderin.
3) Genişletme somununu boru üzerine koyun.
4) Boruyu genişletin.
5) Genişletmenin uygun biçimde yapıldığını kontrol edin.

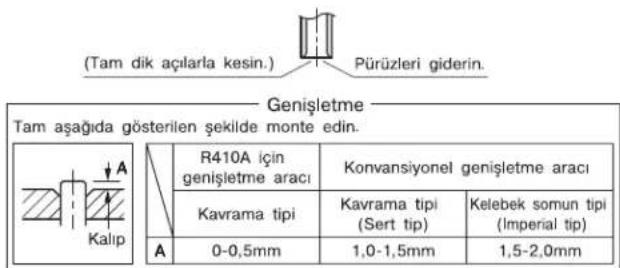

(Tam dik açılarla kesin.) Pürüzleri giderin. Genişletme Tam aşağıda gösterilen şekilde monte edin. R410A için genişletme aracı Konvansiyonel genişletme aracı Kavrama tipi Kavrama tipi (Sert tip) Kelebek somun tipi (Imperial tip) 0-0,5mm 1,0-1,5mm 1,5-2,0mm Kalip A

Kontrol Genişletme somunu iç yüzeyi çatlaksız olmalıdır. Boru ucu mükemmel bir daire halinde düzgün biçimde genişletilmelidir. Genişletme somununun yerleşmesini kontrol edin.

! UYARILAR

• Genişletilen kısım üzerinde madeni yağ kullanmayın.
• Madeni yağın sisteme girmesini önleyin, çünkü bu ünitelerin ömrünü kısaltır.
• Daha önceki montajlarda kullanılmış olan boruları asla kullanmayın. Sadece üniteyle birlikte verilen parçaları kullanın.
• Kullanım ömrünün kısalmaması için, bu R410A ünitesine kurutucu takmayın.
• Kurutma malzemesi çözülerek sisteme zarar verebilir.
• Hatalı genişletme, soğutucu gaz kaçağına neden olabilir.

Soğutucu Boru İşleri

2. Soğutucu boru işleri

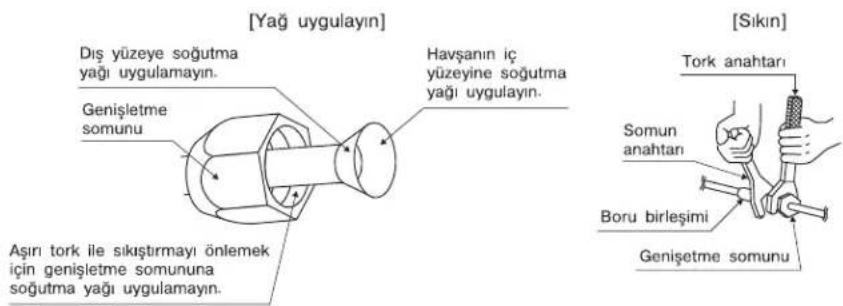

İKAZLAR

• Ana üniteye sabitlenmiş olan genişletme somununu kullanın. (Zaman geçtikçe bozulmaya uğrayan genişletme somununun kırılmasını önlemek için.)
• Gaz kaçağını önlemek için, soğutma yağını yalnızca havşanın iç yüzeylerine uygulayın. (R410A için soğutma yağı kullanın.)
• Genişletme somunlarının zarar görmesini ve gaz kaçağı oluşumunu engellemek için, genişletme somunlarını sıkıştırırken tork anahtarlarını kullanın.

Her iki havşanın merkezlerini hizalayın ve genişletme somunlarını elle 3 veya 4 dönüş sıkın. Sonra bunları tork anahtarları ile tam olarak sıkın.

Genişletme somunu sıkma torku
Gaz tarafı Sivi tarafı
3/8 inç 1/2 inç 1/4 inç
32,7-39,9N·m(330-407kgf·cm)	49,5-60,3N·m(505-615kgf·cm)	14,2-17,2N·m(144-175kgf·cm)

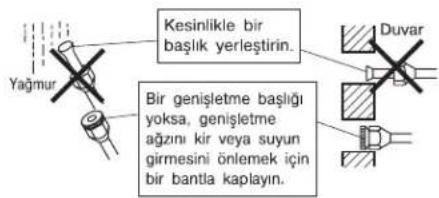

2-1. Boru işleri hakkında ikazlar

1) Borunun açık ucunu toz ve rutubete karşı koruyun.
2) Tüm boru hükümleri mümkün olduğu kadar yumuşak olmalıdır. Büküm için bir boru)bükücü kullanın.

Yaqmur Kesinlikle bir başlık yerleştirin. Duvar Bir genişletme başlığı yoksa, genişletme ağzını kir veya suyun girmesini önlemek için bir bantla kaplayın.

2-2. Bakır ve ısı izolasyon malzemelerinin seçimi

• Ticari bakır boru ve fitingler kullanırken, aşağıdaki dilere dikkat edin:
  1) İzolasyon malzemesi: Polietilen köpük Isı iletkenlik oranı: 0,041 ila 0,052W/mK (0,035 ila 0,045kcal/mh°C) Soğutma gaz borusunun yüzey sıcaklığı maksimum 110°C'e ulaşır. Bu sıcaklığa dayanıklı ısı izolasyon malzemelerini seçin.

Üniteler arası kablo Gaz borusu Sivi borusu Gaz borusu izolasyonu Sivi borusu izolasyonu Kaplama bandı Drenaj hortumu

2) Aşağıdaki şekilde gaz ve sıvı borularını izole etiğinizden ve izolasyon boyutlarını sağladığınızdan emin olun.

Gaz tarafi Sivi tarafi Gaz		borusu isil izolasyoru			Sivi borusu isil izolasyonu
25/35 sinif 50	sinif	O.D. 6,4mm5mm I.D. 14-16mm	25/35 sinif 50	sinif	I.D. 8-10mm
O.D. 9,5mm O.D. 12,7mm I.D. 12-1
Minimum eğme yarıçapı Kalınlık 10mm Min.
30mm veya daha fazla	40mm veya daha fazla	30mm veya daha fazla
Kalınlık 0,8mm (C1220T-O)

3) Gaz ve sıvı soğutucu boruları için ayrı ısil izolasyon boruları kullanın.

İç Ünite Montajı

- Montaj plakası, iç ünite ağırlığına dayanabilecek bir duvara monte edilmelidir.

1) Montaj plakasını geçici olarak duvara monte edin, ünitenin tam olarak düz olduğundan emin olun ve delme noktalarını duvara işaretleyin.
2) Montaj plakasını duvara vidalarla tespit edin.

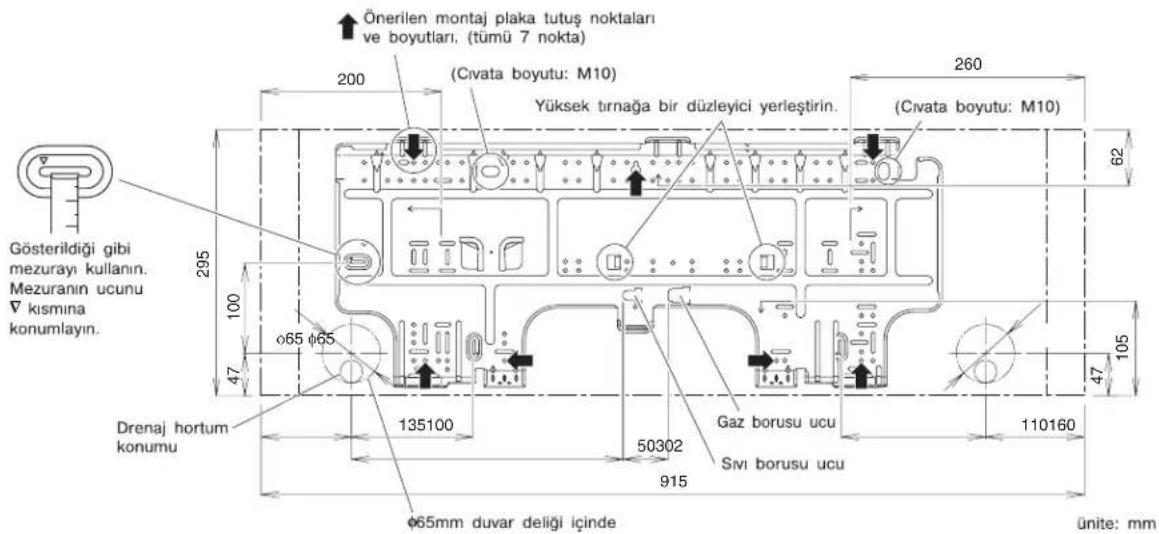

Önerilen montaj plaka tutuş noktaları ve boyutları

Önerilen montaj plaka tutuş noktaları ve boyutları. (tümü 7 nokta) 200 (Civata boyutu: M10) Yüksek tırnağa bir düzleyici yerleştirin. (Civata boyutu: M10) 62 295 100 47 Ø65 Ø65 Drenaj hortum konumu 135100 50302 Gaz borusu ucu Svi borusu ucu 915 Ø65mm duvar deligi içinde 110160 47 105 62 Unite: mm

2. Bir duvar deliği açılması ve duvara gömülü borunun montajı

• Metal gövde veya metal plaka içeren duvarlarda olası ısınma, elektrik çarpması veya yangını önlemek için kesinlikle besleme deliğinde bir duvara gömülü boru ve duvar kapağı kullanın.
• Su sizmasını önlemek için, borular etrafındaki boşlukları kesinlikle sızdırmaz malzeme ile kaplayın.

1) Dış tarafa doğru aşağı meyil yapacak şekilde duvara 65mm'lik bir besleme deliği açın.

2) Deliğe bir duvar borusu yerleştirin.
3) Duvar borusuna bir duvar kapağı yerleştirin.
4) Soğutucu boru ve drenaj boru montajını tamamladıktan sonra boru delik boşluğunu macunla kapatın.

Iç taraf ← Diş taraf Duvara gömülü boru (sahada tedarik edilir) Sizdirmazlık φ65 Duvar deliği kapağı (sahada tedarik edilir) Duvara gömülü boru (sahada tedarik edilir)

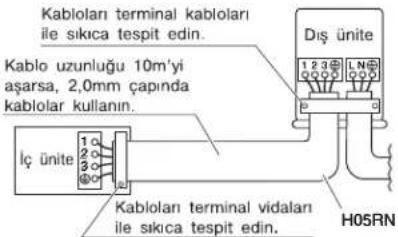

3. Üniteler arası kablaj

1) Ön paneli açın ve sonrasında servis kapağını kaldırın.
2) Dış üniteden gelen üniteler arası kablajı, besleme duvar deliği içinden geçirin ve sonrasında iç ünitenin arkasına ulaştırın. Bunları ön taraf üzerinden çekin. Daha sonrasında daha kolay bir şekilde çalışmak üzere bağlama tellerinin uçlarını bütün. (Eğer üniteler arası kablaj uçlarının daha önceden sıyrılması gerekiyorsa, tel uçlarını bir yapışkan bantla sarmalayın.)
3) İç ünitenin alt gövdesine, montaj plaka kancalarına yerleştirmek için iki elinizle bastırın. Tellerin iç ünitenin kenarlarına takılmamasına dikkat edin.

İç ünite kancasını buraya asın. Montaj plakası Önceden üniteler arası kablajın uçlarını sıyrdığınız takdirde, tellerin sağ uçlarını izolasyon bandı ile birleştirin. Üniteler arası kablo

İç Ünite Montajı

4. Boru, hortum ve kablo döşeme işleri

• Tavsiye edilen montaj yöntemi arkadan boru işleri yapılmasıdır.
• Yandan boru işleri yapıldığında (b), sayfa 10'daki 5. Yandan boru işleri kısmına bakın.

Altan boru işleri yapılması halinde (c), sayfa 10'daki 6. Altan boru işleri kısmına bakın.

4-1. Sağ geri boru işleri

1) Drenaj hortumunu, yapışkan vinil bant kullanarak soğutucu borularının alt kısmına yerleştirin.
2) İzolasyon bandı kullanarak üniteler arası kablajı, soğutucu borularını ve drenaj hortumunu birlikte sarmalayın.

(a)	Arkadan boru işleri	Normal montaj Sayfa 9'a	bakın
(b)	Yandan boru işleri	Servis parçaları kullanımı	Sayfa 10'a bakın

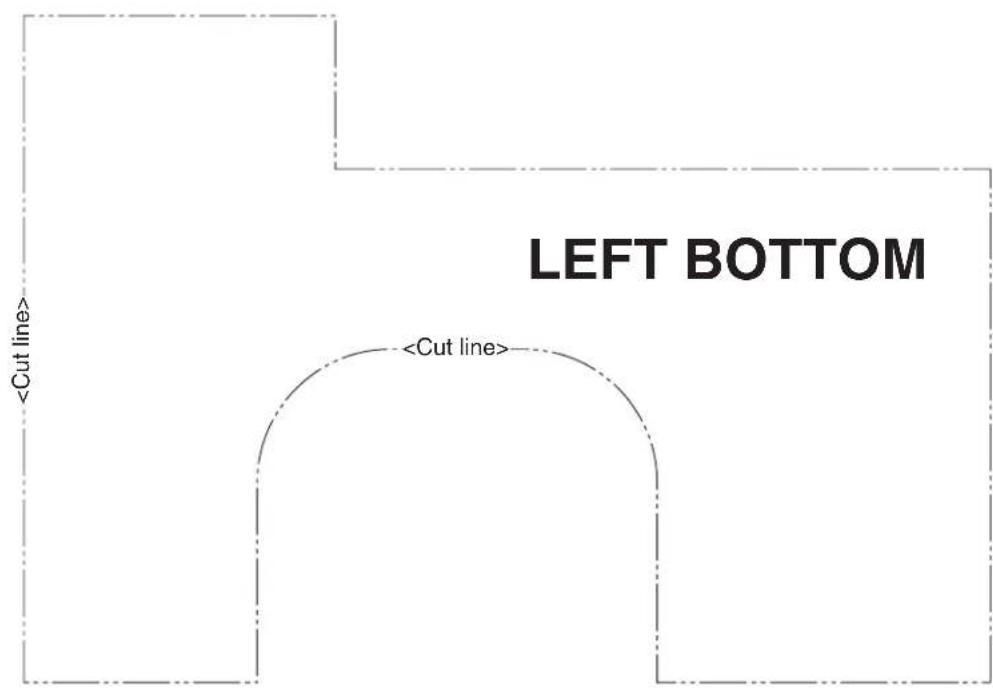

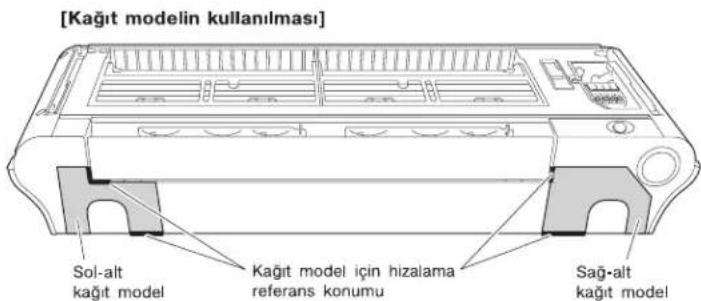

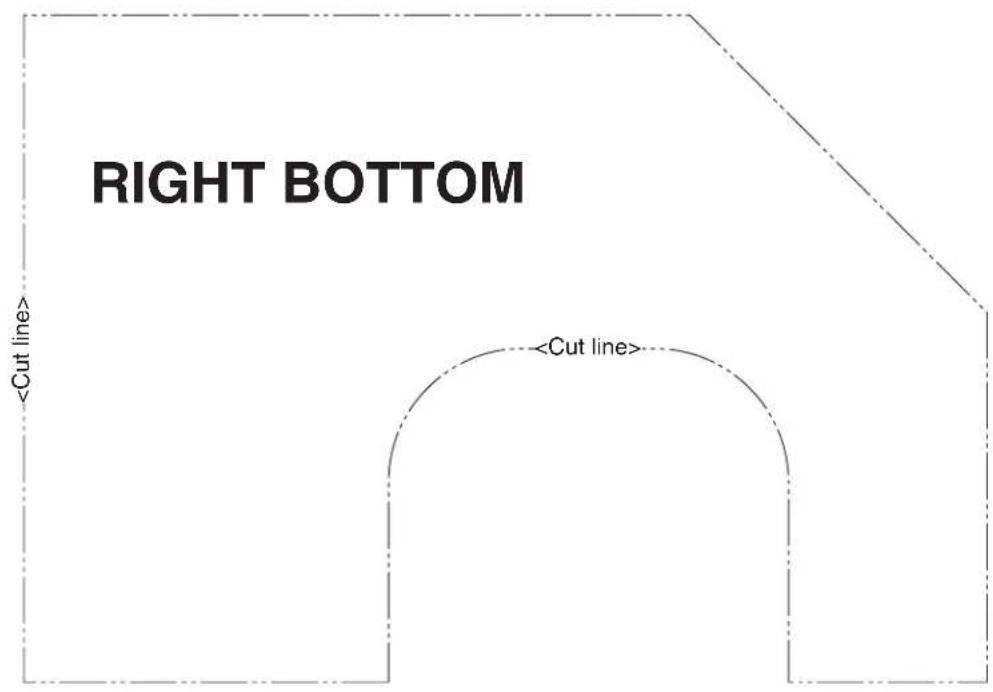

(c)	Altan boru işleri	Kağıt kalıp kullanımı Sayfa	10'a bakın

3) Üniteler arası kablajı, drenaj hortumunu ve soğutucu borularını duvar deliğinin içinden geçirin, sonrasında iç ünitenin üstündeki işaretlerini bir kılavuz olarak kullanarak iç üniteyi montaj plakası kancalarına takın.

Yapışkan vinil bant kullanarak soğutucu borusunu ve drenaj hortumunu birbirine bağlayın. (b) (a) (c) Sağ taraf Sol taraf (b)

Montaj plakasi

4-2. Sol geri boru işleri

Drenaj kapağı ve drenaj hortumunun değiştirilmesi

- Sol tarafa değiştirilmesi

1) Sağdaki izolasyon tespit vidasını çıkarın ve drenaj hortumunu çıkarın.
2) Sol taraftaki drenaj kapağını çıkarın ve sağ tarafa takın.
3) Drenaj hortumunu takın ve tedarik edilmiş olan izolasyon tespit vidasını sıkıştırın.
* (Bunun sıkıştırılması unutulursa su sızıntısı ortaya çıkabilir.)

Drenaj hortumu ekleme konumu

* Drenaj hortumu ünitenin arkasındadır.

Sol taraf Ünitenin ön tarafi Sağ taraf Sol tarafa takılı İzolasyon TESPIT VIDASI Drenaj hortumu Sağ tarafa takılı (fabrika çıkışı) İzolasyon TESPIT VIDASI Drenaj hortumu

1) Drenaj kapağını ve drenaj hortumunu yerleştirin.
2) Drenaj hortumunu yapışkan vinil bantla soğutucu borularının alt tarafına ekleyin.
3) Drenaj hortumunu bir drenaj kapağı yerindeki drenaj portuna bağladığınızdan emin olun.

Drenaj kapağının yerleştirilmesi

Takma esnasında yağlama yağı (soğutma yağı) uygulamayın. Bu kapağın bozulmasına ve drenaj sızıntısına neden olur.

Bir altıgen anahtar (4mm) yerleştirin.

4) Montaj plakasının üzerindeki boru yolu işareti boyunca soğutucu boruyu yerleştirin.
5) Drenaj hortumu ve soğutucu borularını duvar deliğinden geçirin, sonra iç üniteyi, bir kılavuz olarak iç ünite üzerindeki işaretleri kullanarak montaj plaka kancaları üzerine yerleştirin.

6) Üniteler arası kablajı içeri çekin.

7) Üniteler arası boruları bağlayın.

8) Drenaj hortumunu iç ünitenin arkasına yerleştirirken, soğutucu borularını ve drenaj hortumunu sağdaki resimdeki gibi izolasyon bandıyla sarın.

Drenaj hortumu Bu deligi macun veya sizdirmaz malzeme ile kapayın. Yapışkan vinil bantla bağlayın. İzolasyon bandini soğutucu borusunun bükülmüş kısmına sarın. Bandı her bir dönüste yarım veya d büyük daire oluşturacak şekilde örtüştürün.

9) Üniteler arası kablajın iç üniteye takılmaması için özen gösterin, montaj plaka kancalarına sıkıca bağlanana kadar iç ünite tabanına iki elinizle bastırın. İç üniteyi montaj plakasına iç ünite tespit vidalarını (M4 × 12L) kullanarak sabitleyin.

Üniteler arası kablo Drenaj hortumu Alt gövde İç ünite tespit vidası (M4 × 12L) (2 nokta) Soğutucu boruları Montaj plakası

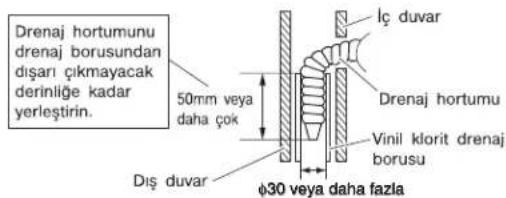

4-3. Duvara gömülü boru işleri

Sol geri boru işleri kısmında belirtilen talimatları uygulayın.

Drenaj hortumunu drenaj borusundan dışarı çıkmayacak derinliğe kadar yerleştirin.

Drenaj hortumunu drenaj borusundan dişarı çıkmayacak deriniğe kadar yerleştirin. 50mm veya daha çok Diş duvar İç duvar Drenaj hortumu Vinil klorit drenaj borusu φ30 veya daha fazla

5. Yandan boru işleri

- Sağ taraf veya sol taraf boru işleri

1) Sağ veya sol taraf kapağını sökün. (2 vida)
2) Ksag taraf boru işleri (servis parçaları) için yan kapağı veya
sol taraf boru işleri (servis parçaları) için yan kapağı monte edin.

Vida Kapağı kaldırın ve bunu dışarıya doğru açın. Sağ taraf kapağı

3) Sağ taraf boru işlerini uygularken 4-1. Sağ geri boru işleri dahilinde belirtilen işlemi uygulayın ve sol taraf boru işlerini uygularken 4-2. Sol geri boru işleri dahilinde belirtilen işlemi uygulayın. Bu anda, drenaj hortumunu ve soğutucu borularını sağ veya sol taraf boru işleri kapağındaki deliğe taktıktan sonra duvar deliğine sokun.

6. Alttan boru işleri

- Sağ alt veya sol alt boru işleri

1) Kesim çizgisi üzerinden kağıt modeli ayırın ve bunu ünite alt gövdesinin referans konumu ile hizaladıktan sonra kağıt model boyunca bir çizgi çizin. Kağıt model en son sayfa ile arka kapağın iç kısmının arasına yerleştirilir.
2) Çizgiler boyunca izgarayı kesin ve alttan boru işleri için bir delik açın.

[Kağıt modelin kullanılması] Sol-alt kağıt model Kağıt model için hizalama referans konumu Sağ-alt kağıt model

3) Sağ alt boru işlerini uygularken 4-1. Sağ geri boru işleri dahilinde belirtilen işlemi uygulayın ve sol alt boru işlerini uygularken 4-2. Sol geri boru işleri dahilinde belirtilen işlemi uygulayın. Bu anda, drenaj hortumunu ve soğutucu borularını sağ veya sol taraf boru işleri kapağındaki deliğe taktıktan sonra duvarı deligiğine sokun.

Çoklu iç ünite olması halinde, çoklu dış ünite ile birlikte verilen montaj kılavuzunda açıklandığı şekilde montajı gerçekleştirin.

1) Kablo uçlarını sıyırın (15mm).
2) İç ve dış ünitelerin terminal bloklarındaki terminal numaralarıyla kablo renklerini karşılaştırın ve kabloları uygun terminallere sıkıca vidalayın.
3) Toprak kablolarını uygun terminallere bağlayın.
4) Sağlam biçimde kilitlenecek şekilde kabloları çekin, daha sonra kablo kelepçesi ile kabloları tespit edin.
5) Bir adaptör sistemine bağlantı yapıldığında, uzaktan kumanda kablosunu uzatarak S21'e bağlayın.
6) Servis kapağı sağlamca yerleşecek şekilde kabloları biçimlendirin, daha sonra servis kapağını kapatın.

Terminal bloğu Elektrikli bileşen kutusu Servis kapağı sağlamca yerleşecek şekilde kabloları biçimlendirin. Kablolar dış baskıya maruz kalmayacak şekilde kablo kelepçesini sıkıca tespit edin. Kablo kelepçesi Belirtilen kablo türünü kullanın.

Kabloları terminal kabloları ile sıkıca tespit edin. Kablo uzunluğu 10m'yi aşarsa, 2,0mm çapında kablolar kullanın. İç ünite 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 Dış ünite 1.2.3.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.1 H05RN

iKAZLAR

- Bağlantı kablolarını, tek katmanlı bir tel kullanarak terminal paneline bağlarken, uç kívırma işlemi uyguladığınızdan emin olun. Çalışma esnasında ortaya çıkacak olan sorunlar ısınma veya yangına nedel olabilir.

UYARILAR

• Erimiş kablolar, örgülü kablolar, uzatma kabloları veya yıldız bağlantılarını aşırı ısınma, elektrik çarpması veya yangına neden olabileceğinden kullanmayın.
• Ürünün içinde yerel olarak satın alınmış elektrikli parçaları kullanmayın. (Terminal bloğundan drenaj pompası vb. uzantısı çıkartmayın.) Bu elektrik çarpmasına veya yangına sebep olabilir.
• Güç kablosunu iç üniteye bağlamayın. Bu elektrik çarpmasına veya yangına sebep olabilir.

8. Drenaj işleri

1) Drenaj hortumunu sağda açıklandığı gibi bağlayın.
2) Hava filtrelerini çıkarın ve suyun düzgünce dökülmesini kontrol etmek için drenaj gözüne suyu dökün.
3) Drenaj hortumu için uzatma gerekirse, piyasadan satın alınabilen bir uzatma hortumu kullanın. Kesinlikle uzatma hortumunun iç kısmını ısl olarak izole edin.
4) İç üniteye ekli drenaj hortumuna gömülü boru işi için sert bir polivinil klorit boru bağlarken (nominal çapı 13mm), birleşim yeri için piyasadan satın alınabilen bir drenaj yuvası kullanın (nominal çapı 13mm).

Drenaj hortumu aşağı doğru meyilli olmalıdır. Birikmeye izin verilmez. Hortumun ucunu suya değildireyin.

İç ünite drenaj hortumu φ18 Uzatma drenaj hortumu Isi izolasyon tüpü (sahada tedarik edilir)

İç ünite ile birlikte verilen drenaj hortumu Piyasadan satin alinabilen drenaj yuvası (nominal çapı 13mm) Piyasadan satin alinabilen sert polivinil klorit boru (nominal çapı 13mm)

Deneme İşletimi ve Test

1. Deneme işletimi ve test

1-1 Besleme voltajını ölçün ve bunun belirlenen aralıkta olduğunu kontrol edin.
1-2 Deneme işletimi soğutma veya ısıtma modunda yapılmalıdır.

- Soğutma modunda en düşük program sıcaklığını seçin, ısıtma modunda ise en yüksek program sıcaklığını seçin.

1) Deneme işletimi oda sıcaklığına bağlı olarak her iki modda iptal edilebilir. Deneme işletimi için aşağıda tarif edilen biçimde uzaktan kumandayı kullanın.
2) Deneme işletimi tamamlandıktan sonra, sıcaklığı normal bir düzeye getirin (soğutma modunda 26°C ila 28°C, ısıtma modunda 20°C ila 24°C).
3) Koruma için, sistem, kapatıldıktan 3 dakika sonra yeniden başlatma işlemini iptal eder.

1-3 Izgara hareketi gibi tüm işlev ve parçaların düzgün çalıştığından emin olmak için test işletimini kullanım kılavuzuna uygun olarak gerçekleştirin.

• Klima cihazı bekleme modunda iken az miktarda enerjiye ihtiyaç duyar. Sistem montajdan sonra belli bir süre kullanılmayacaksa gereksiz enerji tüketimini önlemek için devre kesiciyi kapatın.
• Devre kesici klima cihazına giden gücü kapatmak için kesme yaparsa, sistem, devre kesici tekrar açıldığında ilk işletim moduna döner.

Uzaktan kumanda ile deneme işletimi

1) Sistemi açmak / kapatmak için "ON/OFF" butonuna basın.
2) "TEMP" düğmesine (2 konum) ve "MODE" düğmesine aynı anda basın.
3) "TEMP" düğmesine basın ve "7-" seçin.
4) "MODE" düğmesine basın.
5) Deneme işletimi yaklaşık olarak 30 dakikada biter ve normal moda geçilir. Deneme işletiminden çıkmak için "ON/OFF" butonuna basın.

2. Test maddeleri

Test maddeleri	Belirti (RC üzerinde tanı göstergesi)	Kontrol
İç ve dış üniteler sağlam temeller üzerine düzgün biçimde monte edilmiştir.	Düşme, sarsılma, gürültü
Soğutucu gaz kaçağı yoktur. Hatalı soğutma/ısıtma işlevi
Soğutucu gaz ve sıvı boruları ve iç drenaj hortum uzantısı ısl olarak izole edilmiştir.	Su kaçağı
Drenaj borusu düzgün biçimde monte edilmiştir. Su kaçağı
Sistem düzgün biçimde topraklanmıştır. Elektrik kaçağı
Üniteler arası kablaj bağlantıları için belirtilen kablolar kullanılmıştır. Arıza veya yanma hasarı
İç ve dış ünitenin hava girişi veya hava çıkışı için açık kanallar vardır. Kapatma vanaları açıktır.	Hatalı soğutma/ısıtma işlevi
İç ünite, uzaktan kumanda komutlarını düzgün bir şekilde almaktadır.	Arızalı

MEMO

MEMO

MEMO

PAPER PATTERN FOR BOTTOM PIPING

RIGHT BOTTOM

LEFT BOTTOM

DAIKIN INDUSTRIES CZECH REPUBLIC s.r.o.
