BEDIENUNGSANLEITUNG RXB20C2V1B DAIKIN

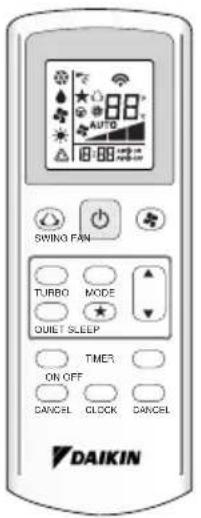

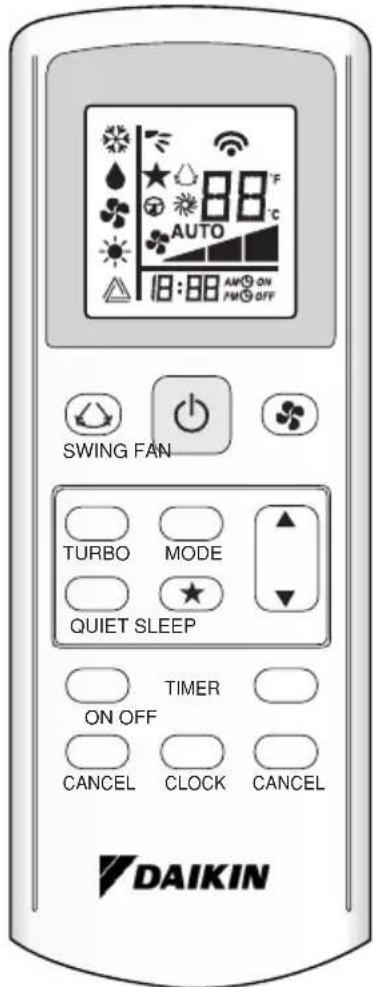

BRC52A61/62/63-Fernbedienungsanzeige

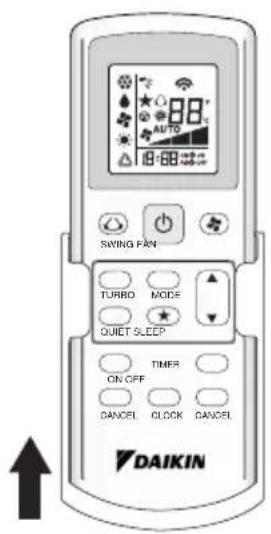

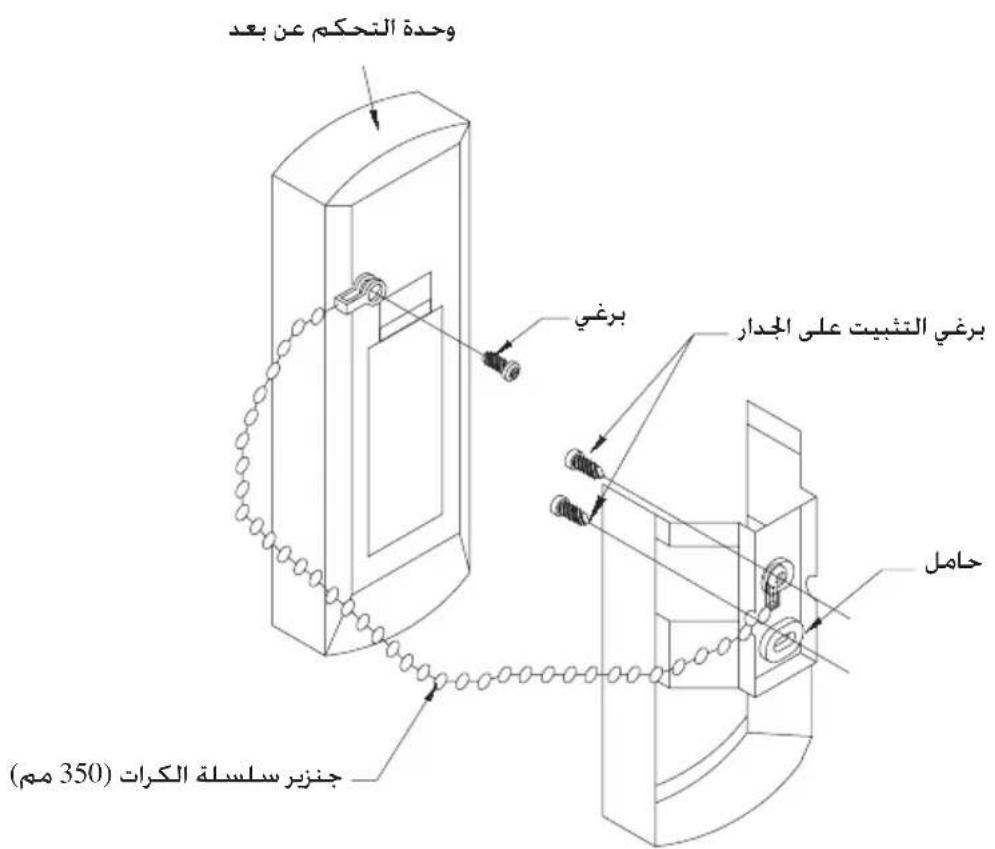

- Legen Sie den Ring am Ende der Kugelkette auf die Schraubbohrung an der Rückseite der Fernbedienung und befestigen Sieihn mit der Schraube.
- Montieren Sie die Halterung und die Kugelkette wie oben gezeigt an der Stelle, an der Signale von der Fernbedienung gut empfangen werden konnen.
- Führn Sie die Kugelkette durch die Rückseite der Halterung und legen Sie den Ring am Kettenende auf das obere Loch in der Halterung. Befestigen Sie die Halterung mit 2 Schrauben an der Wand.
Installazione
Vorschriften zur Entsorgung [Färe de Europäische Union (EU) nurr]
![DAIKIN RXB20C2V1B - Vorschriften zur Entsorgung [Färe de Europäische Union (EU) nurr] - 1](/content/2026/03/522871/images/89f9ab61ccb1625d6bb9872109f8344c860c0201376dda4d509501b16278ed86.jpg)
Die mit dem Steuergerät mitgliefferten Batterien sind mit dieser Symbol gekennzachnet.
Das bedeutet, dass die Batterien nicht im unsortierten Hausmüll entsorgt werden dürten.
Beinigtat sich unter dem Symbol ein chemisches Symbol, so bedeutet die ges chemische Symbol, dass die Batterie Schwermetall oberhalb einer bestimmten Konzentrationsgrenze enthalt.
Mogliche Symbole fur Chemikalien:
■Pb:Bei(>0.004%)
Leere Batterien werden in einer speziellen Aufsichtsringsanlage verarbeitet. Mit einer korrekten Entsergung halten Sie, möglichn den negativen Folgen für die Umwelt und die menschliche Gesundheit vorzubezogen. Fragen Sihe ihre Behörde vor Ort nach weiteren Informationen.

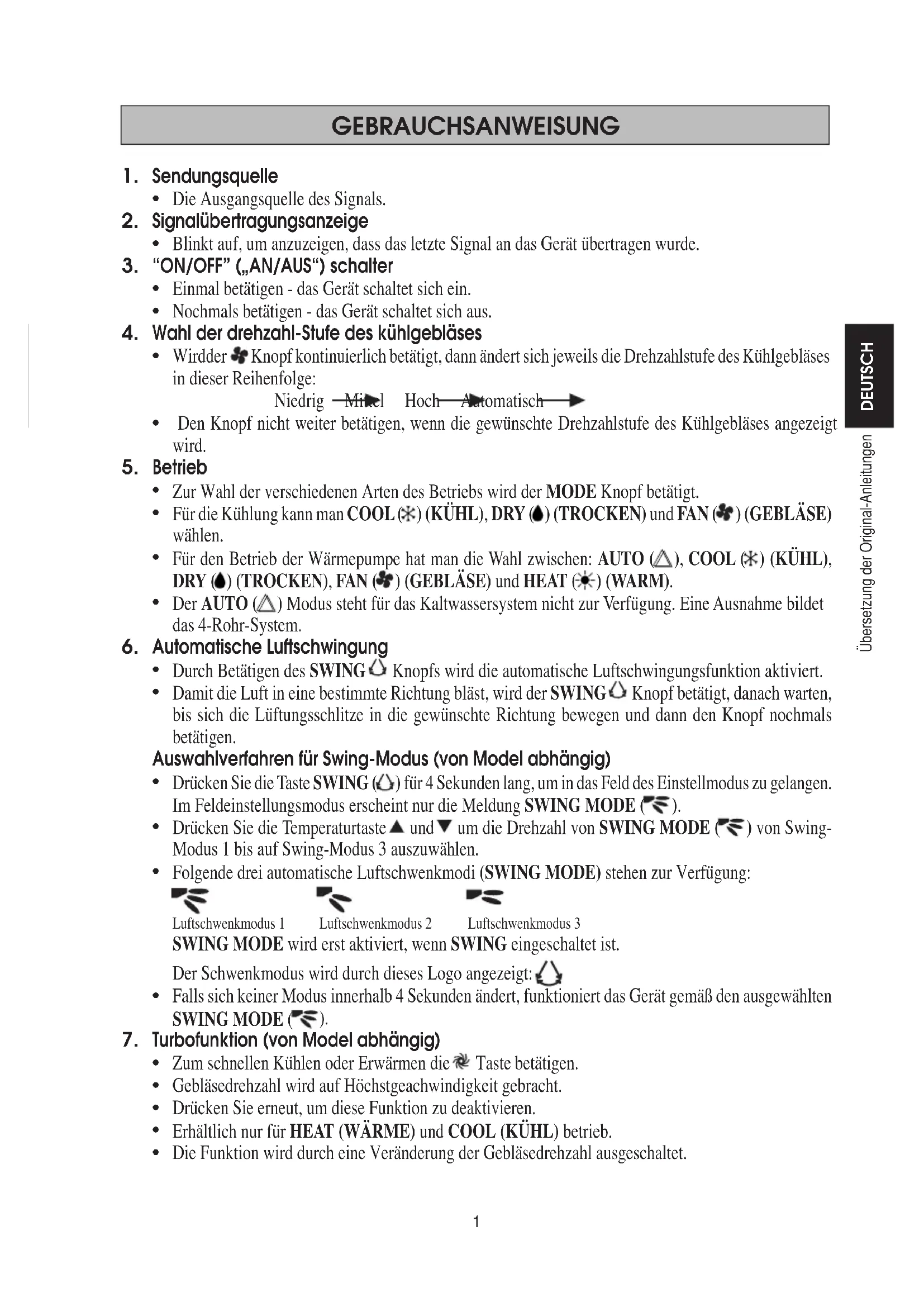

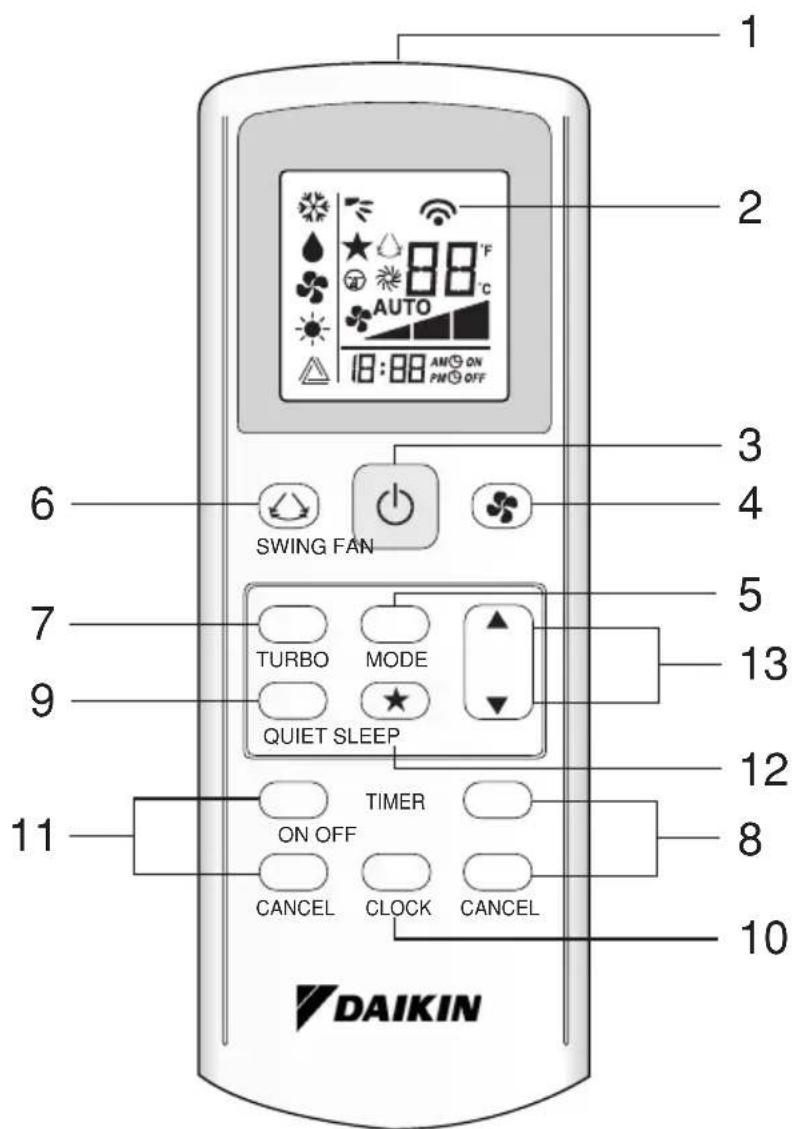

PI
Die Ausgangsquelle des Signals.
2. Signalübertragungsanzeige
- Blinkt auf, um anzuzeigen, dass das letzte Signal an das Gerät übertragen wurde.
3. "ON/OFF" (.,AN/AUS") schalter
- Einmal betätigten - das Gerät schaltet sich ein.
- Nochmals betätigten - das Gerät schaltet sich aus.
4. Wahl der drehzahl-Stufe des kuhlgebläses
- Wirdder Knopf kontinuierlich betätig, dannändert sich jeweils die Drehzahlstufe des Kühlgeläses in dieser Reihenfolge:
Niedrig-Mittel Hoch-Automatisch
- Den Knopf nicht weiter betätigten, wenn die gewünschte Drehzahlstufe des Kuhlgebläses angezeigt wird.
5. Betrieb
- Zur Wahl der verschiedenen Arten des Betriebs wird der MODE Knopf betätig.
- Für die Kühlung kann man COOL (念) (KUHL), DRY (念) (TROCKEN) und FAN (念) (GEBLASE) wahlen.
- Für den Betrieb der Wärmepumpe hat man die Wahl zwischen: AUTO (△), COOL (*) (KÜHL), DRY (▲) (TROCKEN), FAN (▲) (GEBLASE) und HEAT (▲) (WARM).
- Der AUTO (△) Modus steht für das Kaltwassersystem nicht zur Verfügung. Eine Ausnahme bildet das 4-Rohr-System.
6. Automatische Luftschwingung
Durch Betätigen des SWING Knopfs wird die automatische Luftschwingungsfunktion aktiviert.
- Damit die Luft in eine bestimmte Richtung bläst, wird der SWING Knopf betätig, danach warten, bis sich die Luftungsschlitze in die gewünschte Richtung bewegen und dann den Knopf nochmals betätig.
Auswahlverfahren für Swing-Modus (von Model abhängig)
- Drücken Sie die Taste SWING (△) für 4 Sekunden lang, um in das Feld des Einstellmodus zu gelangen. Im Feldeinstellungsmodus erscheint nur die Meldung SWING MODE (<).
- Drücken Sie die Temperaturtaste und um die Drehzahl von SWING MODE (S) von Swing-Modus 1 bis auf Swing-Modus 3 auszuwahlen.
- Folgende drei automatische Luftschwenkmodi (SWING MODE) stehen zur Verfügung:

Luftschwenkmodus 1

Luftschwenkmodus 2

Luftschwenkmodus 3
SWING MODE wird erst aktiviert, wenn SWING eingeschaltet ist.
Der Schwenkmodus wird durch desses Logo angezeigt:
- Falls sich keiner Modus innerhalb 4 Sekundenändert, Funktioniert das Gerät gemäß den ausgewählten SWING MODE (S).
7. Turbofunktion (von Model abhängig)
Zum Schnellen Kühlen oder Erwärmen die Taste betätigten.
- Geblasedrehzahl wird auf Höchstgeachwindigkeit gebracht.
- Drücken Sie erneut, um diese Funktion zu deaktivieren.
- Erhaltlich nur für HEAT (Wärme) und COOL (Kühl) betrieb.
Die Funktion wird durch eine Veränderung der Geblasedrehzahl ausgeschaltet.
8. AUS - Zeitschalter-einstellung
Die Funktion des AUS - Zeitschalters wird durch Betätigten des OFF TIMER -Knopfes aktiviert.
- Den OFF TIMER -Knopf solange betätigten, bis die gewünschte Ausschaltungszeit angezeigt und damit eingestellt ist.
- Zum Löschen der Einstellung des AUS - Zeitschalters wird der CANCEL Knopf betätig.
9. Ruhefungkion (von Model abhängig)
- Für leisen Betrieb drucken.
- Gebländesrehzahl wird auf Mindestgeschwindigkeit gebracht.
- Drücken Sie erneut, um diese Funktion zu deaktivieren.
- Erhaltlich nur für HEAT (Wärme) und COOL (Kühl) betrieb.
Die Funktion wird durch eine Veränderung der Geblasedrehzahl ausgeschelt.
10. Einstellen der Uhrzeit
- Drücken Sie zur Einstellung der Uhrzeit dieaste und halten Sie sie gedrückt.
11. EIN - Zeitschalter-einstellung
Die Funktion des EIN - Zeitschalters wird durch Betätigen des ON TIMER -Knopfes aktiviert.
- Den ON TIMER -Knopf solange betätigten, bis die gewünschte Zeit angezeigt und damit eingestellt wird. Ist der Zeitschalter auf 7.30 Uhr eingestellt, so schaltet sich die Klimaanlage tatsäch um diese Zeit ein.
- Zum Löschen der Einstellung des EIN - Zeitschalters wird der CANCEL Knopf betägt.

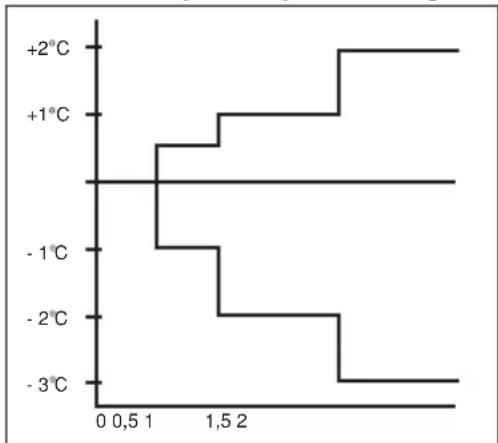

12. Einstellen des Nachtbetriebs
Durch Betätigendes Knopfs wird der Nachbetrieb aktiviert.
- Dabei kann man Energie sparen. Befindet sich das Gerät im Kühlmodus, steigt die eingestellte Temperatur
nach der ersten halben Stunde um 0,5^ . Nach der zweiten halben Stunde steigt die Temperatur um weitere 0,5^ und um 1^ nach der folgenden Stunde.
- Befindet sich das Gerät im Heizmodus, sindt die eingestellte Temperatur nach der ersten halben Stunde um 1^ . Nach der zweiten halben Stunde sindt die Temperatur um weitere 1^ und um 1^ nach der folgenden Stunde.
- Diese Funktion gibt es bei COOL (KÜHL), HEAT (WARM) und AUTO (AUTO) Betrieb.
13. Temperatureinstellung

- Um die gewünschte Temperatur einzustellen, den ▲oder den Knopf betätigen, so wird die eingestellte Temperatur hoher oder niedriger gestellt.
- Der Temperatur-Einstellbereich liegt zwischen 16^ zu 30^ (Die optimale Einstellung liegt zwischen 20^ zu 30^ ).
- Drücken Sie gleichzeitig die Tasten und, am von ^ C auf ^ umzustellen.
FEHLERBEHANDLUNG (Nur für Inverter)

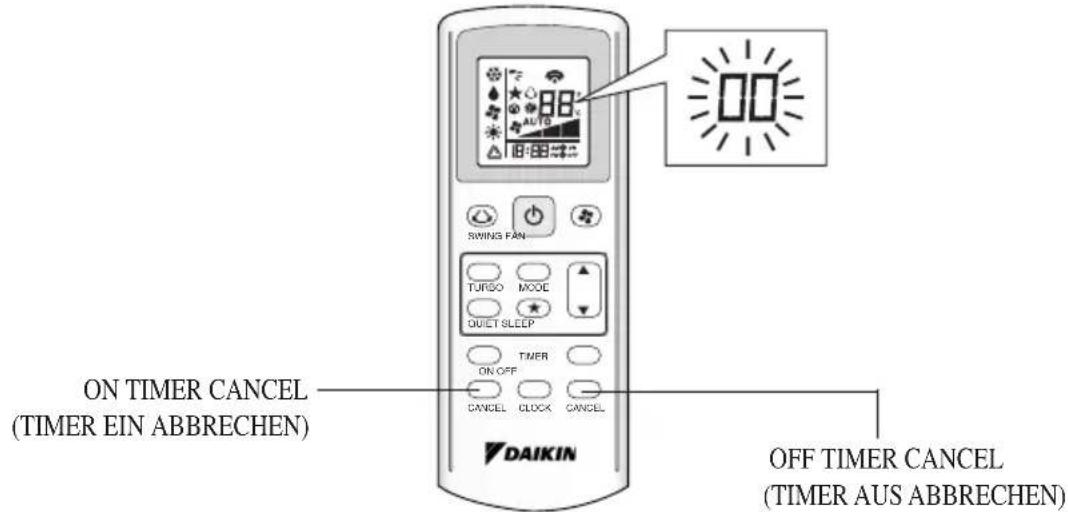

FEHLERBEHANDLUNGÜBER DIE FERNBEDIERUNG
Die Temperaturabschnitte auf dem Display zeigen entsprechende Codes an.
- Wenn die ON TIMER CANCEL Taste (TIMER EIN ABBRECHEN) oder die OFF TIMER CANCEL Taste (TIMER AUS ABBRECHEN) 5 Sekunden lang gedrück wird, wird „blickend auf dem Temperaturabschnitt des Displays angezeigt.

- Drücken Sie die ON TIMER CANCEL Taste (TIMER EIN ABBRECHEN) oder die OFF TIMER CANCEL Taste (TIMER AUS ABBECHEN) so lange, bis ein Piepen ertont.
Die Codeanseige ändert sich wie unter, und es ertont ein langes Piepen.
| FEHLERMELDUNG | BEDEUTUNG |
| 00 NORMAL | |
| A1 LEITERPLATTENFEHLER DER INNENEINHEIT | |
| A3 ABLAUFPIUMPE ANOMAL | |
| A5 FROSTSCHUTZ (KÜHLUNG)/WärMEAUSTAUSCHER ÜBERHITZT (HEIZUNG) | |
| A6 INNENLÜFTER, MOTOR ANOMAL | |
| AH FEHLER AN ELEKTRO-LUFTREINIGER | |
| C4 INNENRAUMWÄRMETAUSCHER (1) THERMISTOR, KURZSCHLUSS/UNTERBRECHUNG | |
| C5 INNENRAUMWÄRMETAUSCHER (2) THERMISTOR, KURZSCHLUSS/UNTERBRECHUNG | |
| C7 FEHLER AN ENDSCHALTER DER LUFTKLAPPE | |
| C9 INNENRAUMTHERMISTOR, KURZSCHLUSS/UNTERBRECHUNG | |
| E1 AUSSEN-PBC-FEHLER | |
| E3 HOCHDRUCKSCHUTZ | |
| E4 NIEDERDRUCKSCHUTZ | |
| E5 KOMPRESSORMOTOR VERRIEGELT/KOMPRESSOR ÜBERLASTET | |
| E6 KOMPRESSOR-ANLAUFFEHLER | |
| E7 DC-AUSSENVENTILATORMOTOR VERRIEGELT | |
| E8 AC-EINGANGSSTROM ZU HOCH | |
| E9 EXV FEHLER | |
| EA VIERWEGVENTILFEHLER | |
| F3 AUSLASSROHR ÜBERHITZT | |
| F6 WärMEAUSTAUSCHER ÜBERHITZT | |
| HO KOMPRESSORENSensor-SYSTEMFEHLER | |
| H3 FEHLER AN HOCHDRUCKSCHALTER | |
| H6 KOMPRESSOR-FEEDBACK-ERFASSUNGSFEHLER | |
| H7 VENTILATORMOTOR ÜBERLASTET/ÜBERSPANNUNG/SENSORFEHLER | |
| H8 AC-STROM-SENSORFEHLER | |
| H9 AUSSENLUFT-THERMISTOR KURZ/OFFEN | |
| J1 FEHLER AN DRUCKFÜHLER | |
| J3 KOMPRESSORABLUFTROHR-THERMISTOR KURZ/OFFEN/VERLEGT | |
| J5 KURZSCHLUSS/UNTERBRECHUNG AN ANSAUGTHERMISTOR | |
| J6 AUSSENTÜRWärMEAUSTAUSCHER KURZ/OFFEN | |
| J7 KURZSCHLUSS/UNTERBRECHUNG AN UNTERKÜHLUNGSTHERMISTOR DES WÄRMETAUSCHERS | |
| J8 FLÜSSIGKEITSLEITUNGSROHR-THERMISTOR KURZ/OFFEN | |
| J9 GASLEITUNGSDROHR-THERMISTOR KURZ/OFFEN | |
| L1 FEHLER AN LEITERPLATTE DES INVERTERS | |
| L3 STEUERKASTEN AUSSEN ÜBERHITZT | |
| L4 KÜHLKÖRPER ÜBERHEIZT | |
| L5 IPM FEHLER/IGBT FEHLER | |
| L8 ÜBERSPANNUNG AN INVERTERKOMPRESSOR | |
| L9 ÜBERSPANNUNGSSCHUTZ AM KOMPRESSOR | |
| LC ÜBERTRAGUNGSFEHLER (LEITERPLATTE AN AUSSENSTEUERUNG UND INVERTER) | |
| P1 OFFENE PHASE ODER SPANNUNGSLUNTERSCHEDE | |
| P4 KÜHLKÖRPER-THERMISTOR KURZ/OFFEN | |
| PJ FEHLER BEI LEISTUNGSEINSTELLUNG | |
| U0 GAS UNGENÜGEND | |
| U2 DC-SPANNUNG NICT IM NORMALBEREICH | |
| U4 KOMMUNIKATION, FEHLER | |
| U7 KOMMUNIKATIONSFEHLER (STEUER-PCB UND IPM-PCB AUSSEN) | |
| UA INSTALLATIONSFEHLER | |
| UF FEHLERHF AFTE VERROHRUNG & VERDRAHTUNG/FALSCH VERKABELT/ZU WENIG GAS | |
| UH FROSTSCHUTZ (ANDERE RÄUME) | |
ANMERKUNG
- Ein kurzer und zwei aufeinander folgende Pieptone deuten auf nicht übereinstimmende Codes hin.
- Tum das Code-Display zu verlassen, halten Sie die ON TIMER CANCEL Taste (TIMER EIN ABBRECHEN) oder die OFF TIMER CANCEL Taste (TIMER AUS ABBRECHEN) 5 Sekunden lang gedrückt. Das Code-Display erlischt auch von selbst, wenn 1 Minute lang keine Tasten gedrückt werden.
