009830 - Treuil manuel Hamron - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil 009830 Hamron au format PDF.
| Type de produit | Treuil manuel |
| Marque | Hamron |
| Modèle | 009830 |
| Charge maximale | 1100 kg |
| Longueur de la lanière | 10 m |
| Largeur de la lanière | 50 mm |
| Rapport d'engrenage | 4:1 et 8:1 |
| Frein antiglissement | Oui |
| Matériau | Acier |
| Poids | 12 kg |
| Dimensions (L × l × h) | 40 × 20 × 25 cm |
| Alimentation | Manuelle |
| Utilisation prévue | Tirer et déplacer des objets lourds (bateaux, industrie, agriculture). Ne pas utiliser pour le levage. |
| Installation | La structure de support doit supporter au moins 5 fois la force de traction maximale. |
| Entretien | Lubrifier régulièrement les pièces mobiles avec de la graisse. |
| Sécurité | Vérifier l'état du câble avant chaque utilisation. Ne jamais dépasser la charge nominale. |
FOIRE AUX QUESTIONS - 009830 Hamron
Questions des utilisateurs sur 009830 Hamron
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Treuil manuel au format PDF gratuitement ! Retrouvez votre notice 009830 - Hamron et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 009830 de la marque Hamron.

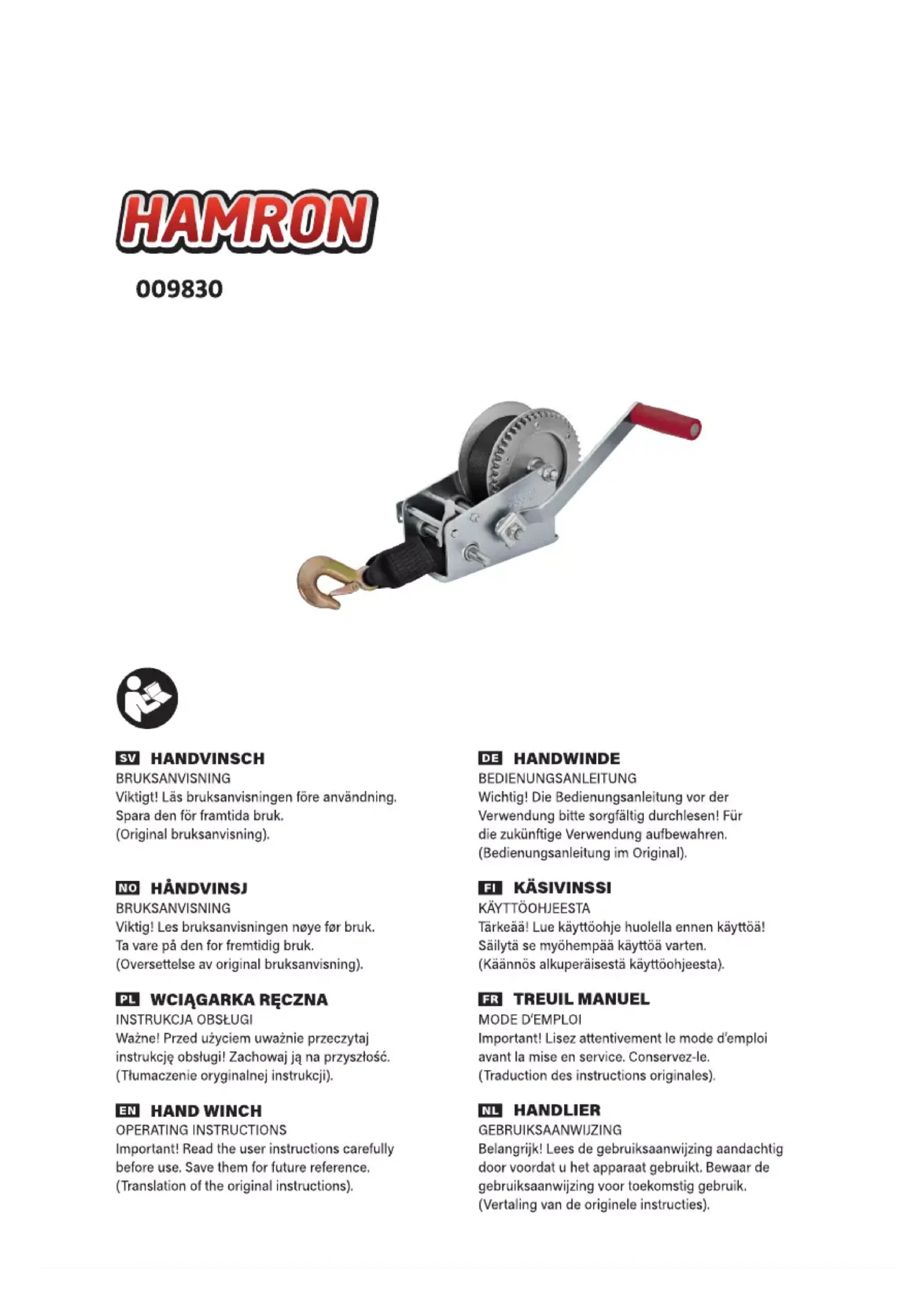

MODE D'EMPLOI 009830 Hamron
Important! Lisez attentivement le mode d'emploi avant la mise en service. Conservez-le.
(Traduction des instructions originales).
NL HANDLIER
GEBRUIKSAANWIJZING
Nous nous réservons le droit d'apporter des modifications.
Pour la dernière version du manuel utilisateur, voir www.jula.com
- Lisez et suivez toutes les instructions fournies par le fabricant du ou des produits sur lesquels ce produit doit être installé et conservez-les pour toute consultation ultérieure.
- Avant utilisation, vérifiez si le produit est exempt de défauts et de dommages. Ne jamais utiliser le produit s'il est endommagé, il peut y avoir un risque de blessure.
- Lubrifiez régulièrement les pièces mobiles avec de la graisse.
• Le produit n'est pas destiné à soulever ou déplacer des personnes. - Avant chaque utilisation, vérifiez si le câble, le support de câble, les crochets, etc. sont intacts et en bon état. Ne pas utiliser le produit si le câble est usé ou endommagé. Un fil qui se casse ou se détache sous la charge éclatera violemment, « effet coup de fouet », et peut causer la mort, des blessures graves et des dommages matériels.
- Ne jamais dépasser la charge nominale indiquée sur le cadre du produit.
- Ne jamais se tenir à côté de câbles de treuil, de sangles ou de lignes et ne jamais tenter de contrôler des câbles, des sangles ou des lignes avec les mains.
- Ne pas utiliser le produit avec des mains mouillées, huilées ou glissantes pour d'autres raisons. Gardez toujours une prise ferme sur la manivelle. Ne tentez pas d'arrêter un treuil en rotation en tentant de saisir la manivelle.
- Ne jamais lâcher le treuil sauf si son loquet est complètement et correctement engagé, et supporte la charge.
-
Ne jamais laisser le produit sans surveillance avec des charges suspendues. Risque de mort, de blessures corporelles ou de dommages matériels à la suite de l'intervention d'une personne non compétente.
-
Il doit en principe être possible de tourner la manivelle du produit d'une seule main. Si la force des deux mains est nécessaire, c'est un signe de surcharge.
- Ne jamais laisser des enfants ou des personnes non familiarisées avec le produit ou n'ayant pas pris connaissance des présentes instructions l'utiliser.
PICTOGRAMMES
 | Lisez le mode d'emploi. |
 | Homologué selon les directives/ règlements en vigueur. |
 | Le produit en fin de vie doit être recyclé conformément à la réglementation en vigueur. |
CARACTÉRISTIQUES TECHNIQUES
| Charge maxi | 1100 kg |
| Lanière | 10 m x 50 mm |
| Rapport d'engrenage | 4:1 et 8:1 |
| Frein antiglissement | Oui |
| Matériau | Acier |
DESCRIPTION
- Tambour
- Engrenage
- Pignon
- Manivelle
- Loquet de sécurité
FIG. 1
UTILISATION
ATTENTION!
- Le treuil manuel ne peut être utilisé pour le levage !
- Avant chaque utilisation, vérifiez si le câble, le support de câble, les crochets, etc. sont intacts et en bon état.
APPLICATIONS
Il s'agit d'un treuil manuel dont les parties principales sont le cadre, l'engrenage, le loquet et la manivelle. Le produit est principalement destiné à tirer et déplacer des objets lourds, principalement des bateaux, mais aussi divers objets dans l'industrie et l'agriculture.
FONCTION
La structure sur laquelle le produit doit être installé doit supporter au moins cinq fois (5x) la force de traction maximale du produit. Une extrémité de la ligne ou du câble en acier est fixée au tambour du treuil et le crochet à l'autre extrémité est accroché à l'objet à déplacer. Quand la manivelle est actionnée, le pignon d'engrenage se met à tourner. Le pignon entraîne la roue d'engrenage et, par l'intermédiaire du rapport d'engrenage, déploie la force de traction dans le câble qui déplace l'objet. Quand la manivelle est lâchée, le loquet s'engage et empêche la charge de faire tourner le treuil vers l'arrière.
MAINTENANCE
Lubrifiez régulièrement les pièces mobiles avec de la graisse.
