MODE D'EMPLOI GV755HBK Glem Gas

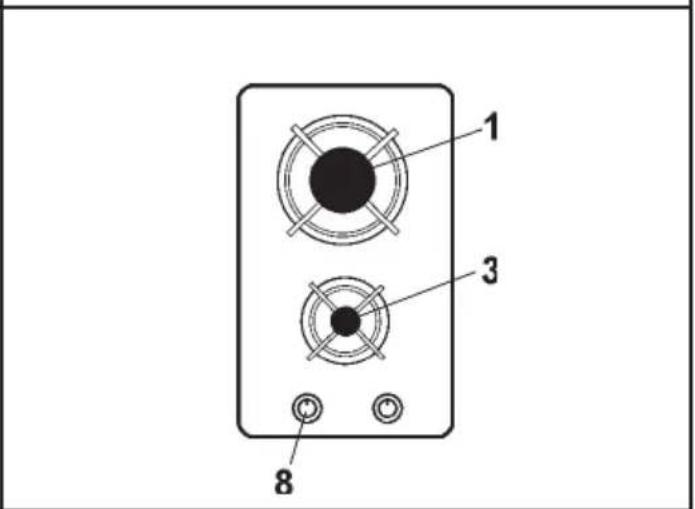

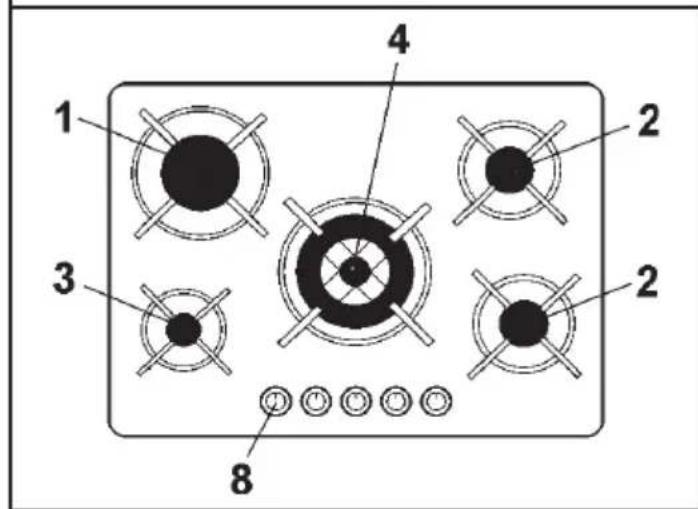

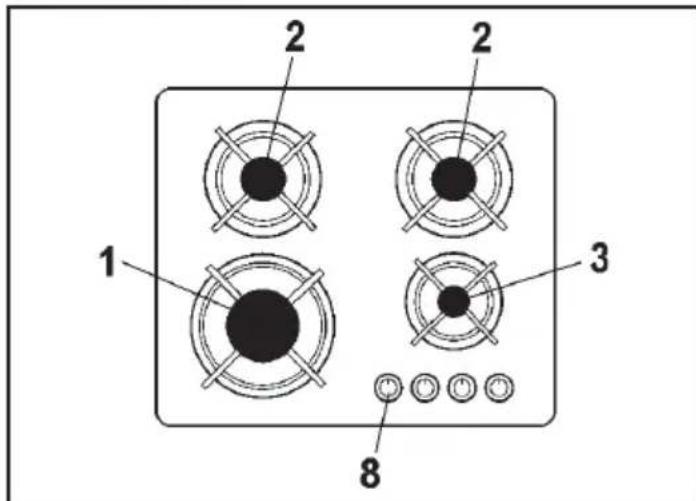

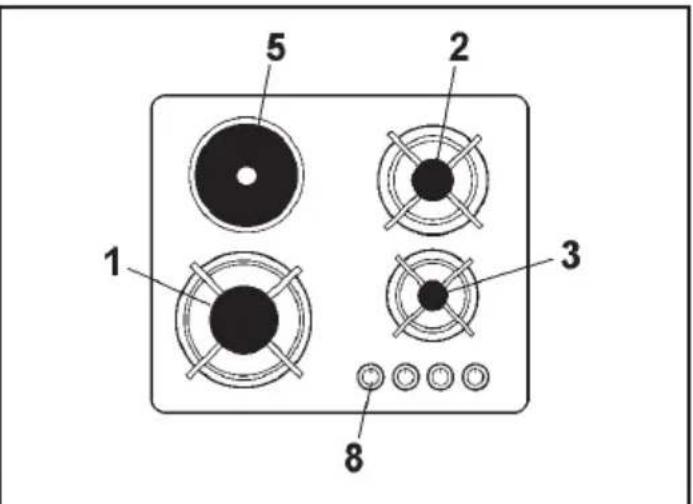

1 Brûleur rapide de 3000 W 2 Brûleur semi-rapide de 1650 W 3 Brûleur auxiliarie de 1000 W 4 Brûleur triple couronne de 3500 W 5 Plaque élecrtique Ø 145 mm de 1500 W 8 Bouton commande des brûleurs ou des plaques électriques15

INSTRUCTIONS POUR L’UTILISATEUR

Toutes les opérations relatives à l’installation, au réglage et à l’adaptation au type de gaz disponible doivent être effectuées par du personnel qualifié, conformément aux normes en vigueur. Les instructions spécifiques sont reportées dans la partie du manuel réservée à l’installateur.

UTILISATION DES BRULEURS

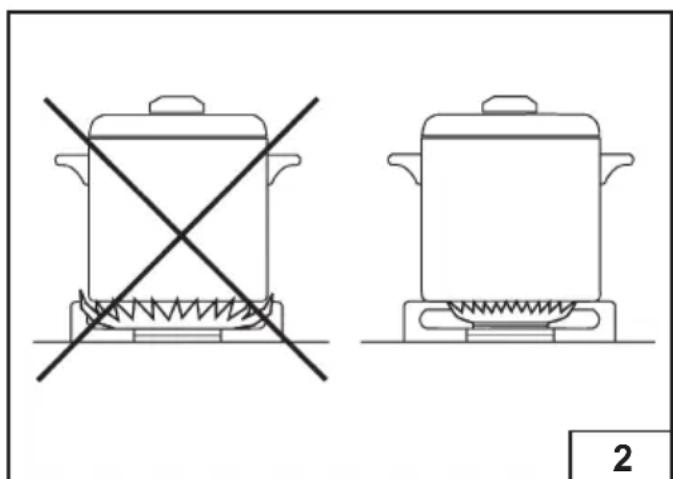

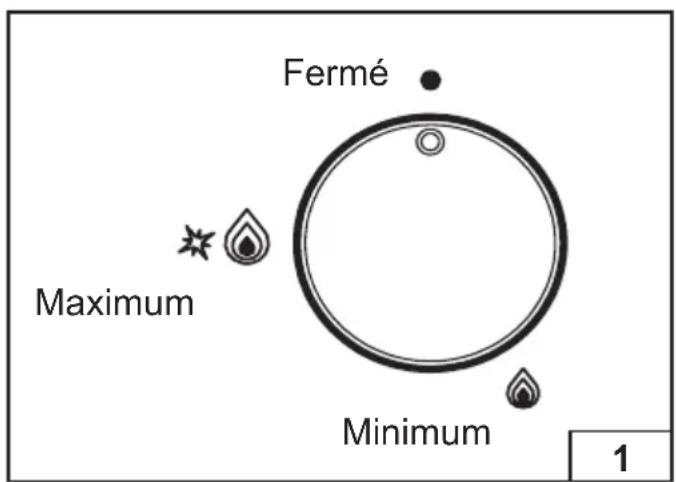

Le symbole appliqué par sérigraphie à côté du bouton indique à quel brûleur celui-ci correspond. Allumage automatique sans soupape de sécurité Tourner dans le sens inverse des aiguilles d’une montre le bouton correspondant jusqu’à la position de maximum (grande flamme, fig. 1) et appuyer sur le bouton. Allumage automatique avec soupape de sécurité Tourner dans le sens inverse des aiguilles d’une montre le bouton correspondant jusqu’à la position de maximum (grande flamme, fig. 1) et appuyer sur le bouton. Une fois l’allumage obtenu, maintenir le bouton appuyé pendant environ 10 secondes. Utilisation des brûleurs Pour obtenir un rendement optimal sans gaspillage de gaz, il est important que le diamètre de la casserole soit adapté au potentiel du brûleur (voir tableau ci-après), de façon à éviter que la flamme sorte du fond de la casserole (fig. 2). Utiliser le débit maximal pour amener rapidement à ébullition les liquides et le débit réduit pour réchauffer les aliments ou pour maintenir l’ébullition. Toutes les positions de fonctionnement doivent être choisies entre celles de maximum et de minimum et jamais entre celle de maximum et le point de fermeture. Pour interrompre l’alimentation en gaz, tourner le bouton dans le sens des aiguilles d’une montre jusqu’à la position de fermeture. En cas d’absence d’énergie électrique, il est possible d’allumer les brûleurs avec des allumettes en positionnant le bouton sur le point d’allumage (grande flamme, fig. 1). Brûleurs Puissance (W) Ø Casseroles Auxiliaire 1000 10 - 14 cm Semi-rapide 1650 16 - 18 cm Rapide 3000 20 - 22 cm Triple couronne 3300 20 - 22 cm

Avertissements Contrôler toujours que les boutons sont sur la - position “fermé” (voir fig. 1) quand l’appareil ne fonctionne pas. Pour les tables équipées de thermocouple - (soupape de sécurité), si la flamme s’éteint accidentellement, après quelques secondes, la soupape de sécurité interrompt automatiquement l’arrivée du gaz. Pour rétablir le fonctionnement, reporter le bouton au point d’allumage (grande flamme, fig. 1). Pendant la cuisson avec des graisses et des - huiles, faire particulièrement attention car cellesci, si elles sont surchauffées, peuvent s’enflammer. Ne pas utiliser de vaporisateurs près de l’appareil - en fonction. Il ne faut pas poser sur les brûleurs des casseroles - instables ou déformées afin d’éviter des accidents de renversement ou de débordement. S’assurer que les poignées des casseroles soient - positionnées correctement. Quand on allume le brûleur, contrôler que la - flamme est régulière; abaisser toujours la flamme ou l’éteindre avant d’enlever la casserole. POSITION BOUTON INTENSITÉ CHALEUR TYPE DE CUISSON 0 Éteint 1 Faible Pour mantenir les aliments chauds et pour réchauffer une petite quantité de liquide. 2 Doux Pour réchauffer une quantité moyenne de liquide; pour la préparation de crèmes et sauces à longue cuisson. 3 Lent Pour décongeler, pour cuir à l’étuvée, pour cuisson au-dessous de la température d’ébullition. 4 Moyen Cuisson à la température d’ébullition, rôtis, viandes délicates, poisson. 5 Fort Pour rôtis, biftecks, pot-au-feu. 6 Vif Pour porter à l’ébullition une grande quan- tité de liquide, frire, griller.

EMPLOI DE LA PLAQUE ÉLECTRIQUE

La plaque est commandée par un commutateur à 7 positions (voir fig. 3) et son activation s’effectue en tournant le bouton sur la position désirée. Un voyant signale, en s’allumant, la mise sous tension de la plaque. A titre indicatif, un tableau avec les réglages de la plaque est reporté ci-après. Avertissements Utiliser des casseroles ayant un fond plat et de - diamètre égal ou légèrement supérieur à celui de la plaque (voir fig. 4). Ne jamais laisser la plaque allumée si elle est - vide. Ne pas cuisiner les aliments directement sur la - plaque. Eteindre la plaque quelques minutes avant la fin - de la cuisson. Après l’utilisation, la plaque reste longtemps - chaude: ne pas poser dessus les mains ou des objets. Pour mieux la préserver, traiter la surface de la - plaque avec les produits spécifiques facilement trouvables dans le commerce. N.B.: Lors de sa première mise sous tension, laisser la plaque allumée sur la position 1 pendant environ 30 minutes afin d’éliminer les résidus d’huile ou d’humidité.17

INSTRUCTIONS POUR L’UTILISATEUR

NETTOYAGE Avant toute opération de nettoyage, débrancher l’appareil du réseau d’alimentation électrique. N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer le four (exigences relatives à la sécurité électrique). Il est conseillé d’opérer quand l’appareil est froid. Plan en verre et parties émaillées Le plan en verre et les parties émaillées doivent être nettoyés avec une éponge et de l’eau savonneuse ou avec un détergent léger. Ne pas utiliser de produits abrasifs ou corrosifs. Eviter que les substances comme le jus de citron, la tomate, l’eau salée, le vinaigre, le café et le lait restent pendant longtemps sur les surfaces émaillées. Brûleurs et grilles Ces parties peuvent être enlevées pour faciliter le nettoyage. Les brûleurs doivent être nettoyés avec une éponge et de l’eau savonneuse ou avec un détergent léger, bien essuyés et remis parfaitement dans leur siège. Contrôler que les canaux de répartition des ammes ne sont pas bouchés. Vérier que la sonde de la soupape de sécurité et l’électrode d’allumage sont toujours bien propres an de garantir un fonctionnement optimal. Les grilles peuvent être lavées en lave-vaisselle. Robinets de gaz L’éventuel graissage des robinets doit être effectué exclusivement par du personnel spécialisé. Si les robinets de gaz deviennent difficiles à tourner ou ont un fonctionnement anormal, appeler le Service d’Assistance.18 AVERTISSEMENT IMPORTANT LES OPERATIONS REPORTEES CI-APRES DOIVENT ETRE EXECUTEES DANS LE RESPECT DES NORMES EN VIGUEUR, EXCLUSIVEMENT PAR DU PERSONNEL QUALIFIE. LE FABRICANT DECLINE TOUTE RESPONSABILITE POUR LES DOMMAGES AUX PERSONNES, ANIMAUX ET CHOSES DERIVANT DU NON-RESPECT DE CES DISPOSITIONS.

INSTRUCTIONS POUR L’UTILISATEUR

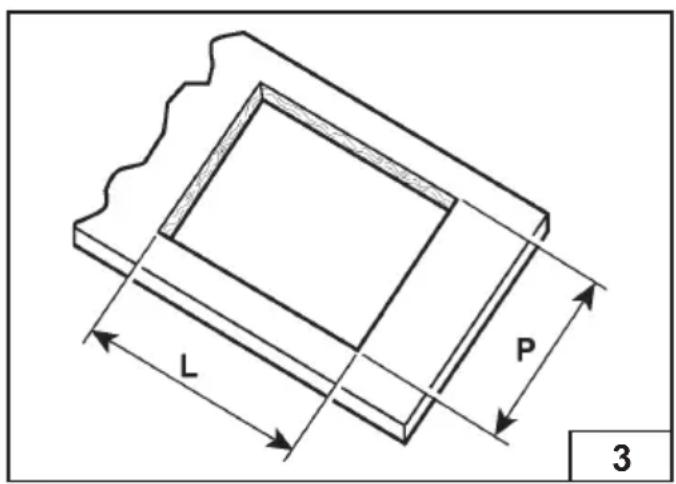

INSTALLATION Montage de la table de cuisson L’appareil est fabriqué pour être encastré dans des meubles résistant à la chaleur. Les parois des meubles doivent résister à une température de 65°C en plus de la température ambiante, conformément aux normes européennes EN 30 335-1-2-6. L’appareil est de type “Y”, c’est-à-dire qu’il peut être installé avec une seule paroi latérale, à droite ou à gauche de la table de cuisson. Eviter d’installer l’appareil à proximité de matériaux inflammables comme des rideaux, des torchons, etc.. Pratiquer une ouverture, dans le plateau du meuble, des dimensions indiquées en fig.3, en respectant une distance d’au moins 50 mm entre le bord de l’appareil et les parois voisines. MODELLO L (mm) P (mm)

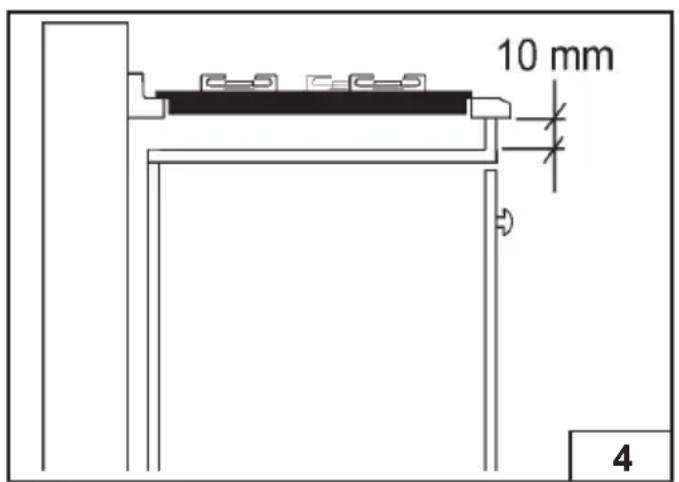

En cas de présence d’une armoire murale audessus de la table de cuisson, il faut prévoir une distance minimale de 760 mm entre celle-ci et le plan de travail. Il est conseillé d’isoler l’appareil du meuble se trouvant au-dessous avec un séparateur en laissant un espace de dépression d’au moins 10 mm (fig. 4). Cet appareil est de classe 3.

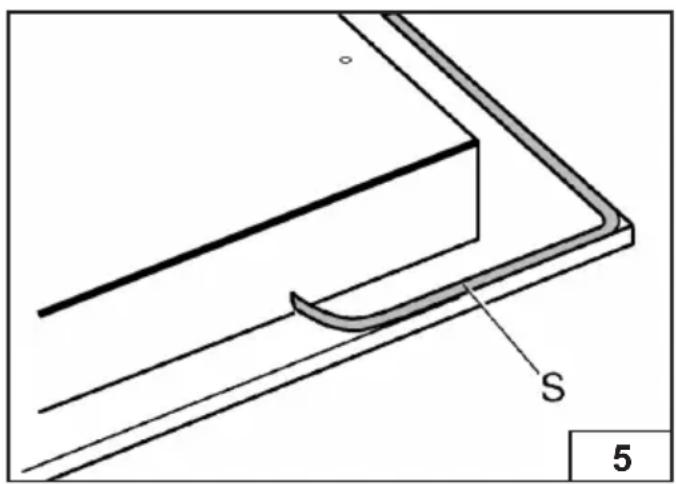

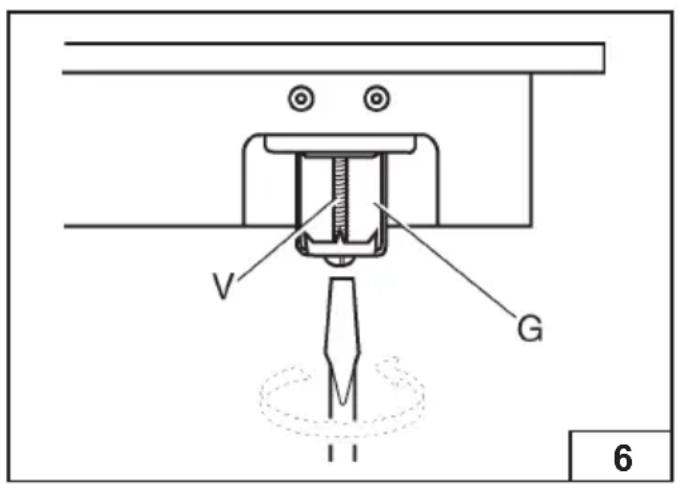

Fixation de la table de cuisson Chaque table de cuisson est accompagnée d’un joint spécial avec côté adhésif. Enlever les grilles et les brûleurs de la table de - cuisson. Retourner l’appareil et appliquer le joint adhésif S - le long du bord externe du verre (fig. 5). Insérer et positionner la table de cuisson dans - l’ouverture pratiquée dans le meuble et la bloquer avec les vis V des crochets de fixation G (fig. 6). Pièce d’installation Cet appareil n’est pas équipé d’un dispositif d’évacuation des produits de la combustion ; il est donc nécessaire d’évacuer les fumées vers l’extérieur en utilisant une hotte ou un ventilateur électrique qui soit mis en marche à chaque fois que l’on utilise l’appareil. La pièce où est installé l’appareil doit avoir un afflux d’air naturel pour la combustion régulière du gaz et pour la ventilation de la pièce: le volume d’air nécessaire ne doit pas être inférieur à 20m

L’afflux d’air doit s’effectuer par une ouverture permanente pratiquée sur les murs de la pièce et communicante avec l’extérieur. La ventilation peut également provenir d’une pièce contiguë, dans ce cas respecter les normes en vigueur à ce sujet. Les ouvertures doivent avoir une section minimale de 200 cm

Branchement gaz S’assurer que l’appareil est adéquat pour le type de gaz disponible; pour cela se référer à l’étiquette placée sous l’appareil ou à celle reportée sur la dernière page de ce manuel. Opérer conformément aux instructions reportées au paragraphe “transformations gaz et réglages” pour l’éventuelle adaptation à des gaz différents. L’appareil doit être raccordé à l’installation du gaz en utilisant des tubes métalliques rigides ou avec des tuyaux flexibles en acier à paroi continue conformes aux normes en vigueur. Le raccord d’entrée gaz de l’appareil est fileté ½ gaz cylindrique mâle. Le raccordement ne doit pas provoquer de sollicitations à la rampe de gaz. Une fois l’installation terminée, contrôler l’étanchéité des raccordements avec une solution savonneuse. Branchement électrique Le branchement au réseau électrique doit être exécuté par du personnel qualifié conformément aux normes en vigueur. La tension de l’installation électrique doit correspondre à celle indiquée sur l’étiquette située sous l’appareil. Vérifier que l’installation est équipée d’un branchement à la terre efficace conformément aux normes et aux dispositions de loi. La mise à la terre est obligatoire. Si l’appareil est sans fiche, appliquer au câble d’alimentation une fiche normalisée. Cet appareil doit être place à une distance raisonnable afin de pouvoir être débranché en cas de survoltage (catégorie III), en accord avec les règles d’installation.

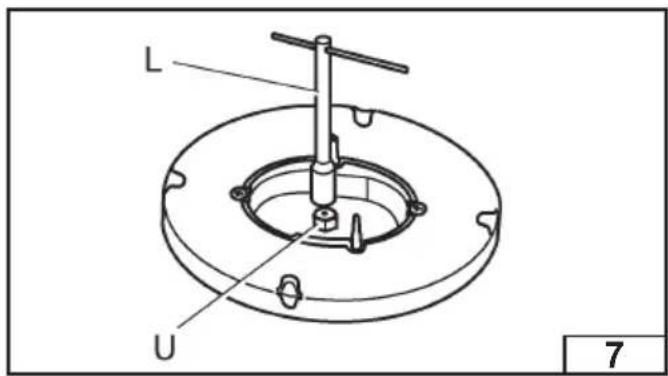

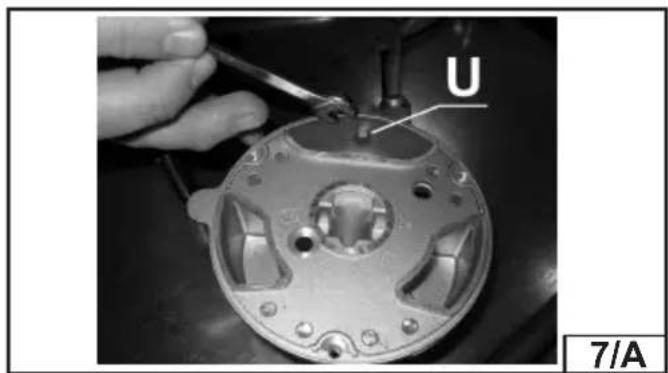

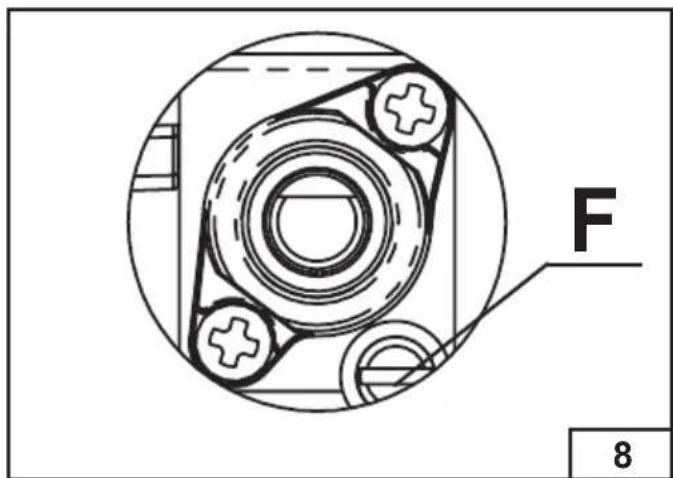

Remplacement des buses Si l’appareil est prévu pour un type de gaz différent de celui disponible, il faut remplacer les buses des brûleurs. Le choix des buses à remplacer doit être fait selon le tableau “caractéristiques techniques”. Procéder ensuite de la manière suivante : Enlever les grilles et les brûleurs. - Avec une clé droite L, dévisser la buse U (fig.7 - - 7/A) et la remplacer par la buse adéquate. Bloquer énergiquement la buse. - Réglage des brûleurs Le réglage du minimum doit toujours être correct et la flamme doit toujours rester allumée même en cas de passage rapide de la position de maximum à celle de minimum. Si ce n’est pas le cas, il faut régler le minimum de la manière suivante : Allumer le brûleur ; - Tourner le robinet jusqu’à la position de minimum - (petite flamme) ; Enlever le bouton de la tige du robinet ; - Introduire un tournevis à pointe plate dans le - trou F du robinet (fig.8) et tourner la vis by-pass jusqu’au réglage correct du minimum. Pour les brûleurs fonctionnant au gaz G30, la vis by-pass doit être complètement vissée. Remplacement câble d’alimentation En cas de remplacement du câble d’alimentation, il faut utiliser un câble conforme aux normes du type H05VV-F ou H05RR-F de section 3x0,75mm

pour table de cuisson à gaz ou section 3 x 1 mm

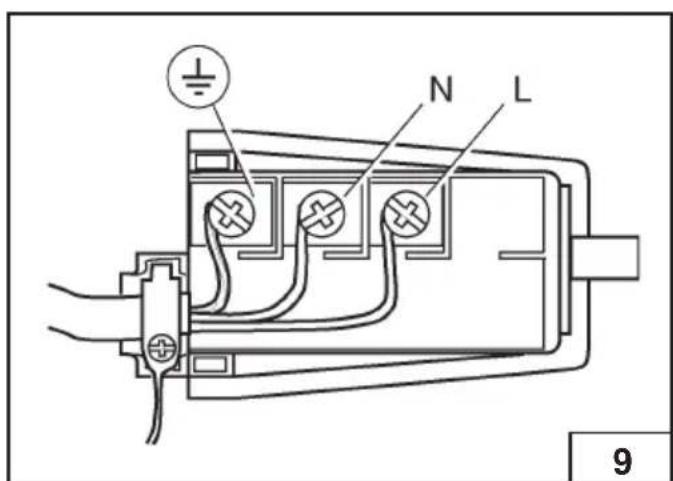

pour table de cuisson mixte avec 1 plaque électrique (1500 W). Le branchement au bornier doit être effectué comme indiqué en fig. 9: câble L marron (phase) câble N bleu (neutre) câble vert-jaune (terre)

7/A21 Ce produit est conforme à la Directive EU 2002/96/EC. Le logo « poubelle barrée » gurant sur l’appareil indique qu’au terme de son cycle de vie, cet appareil doit être, non seulement traité séparément des déchets domestiques, mais aussi remis à un centre de récupération pour équipements électriques et électroniques ou bien au revendeur lors de l’achat d’un appareil neuf équivalent. Une fois l’appareil au terme de son cycle de vie, l’utilisateur est tenu de le remettre aux structures de ré- cupération prévues à cet effet, sous peine des sanctions prévues par la législation en vigueur en matière de déchets. Une collecte sélective adéquate permettant d’envoyer l’équipement éliminé au recyclage, au traitement et à l’élimination compatible sur le plan environnemental contribue à éviter de possibles effets négatifs sur l’environnement et la santé et facilite le recyclage des matériaux dont le produit est constitué. Pour plus de détails quant aux systèmes de récupération disponibles, s’adresser au service local chargé de l’élimination des déchets ou au magasin où l’équipement a été acheté. Les producteurs et les importateurs respecteront leurs obligations en vue du recyclage, du traitement et de l’élimination compatible sur le plan environnemental aussi bien directement qu’en participant à un système collectif. Le fabricant décline toute responsabilité pour les éventuelles inexactitudes, imputables à des erreurs d’impression ou de transcription, contenues dans ce manuel. Il se réserve le droit d’apporter à ses produits toutes les modifications qu’il estimera opportunes, sans nuire aux caractéristiques essentielles de fonctionnement et de sécurité.
