MANUALE UTENTE GV755HBK Glem Gas

RACCOMANDAZIONI PER IL MONTAGGIO E L'USO DEI PIANI COTTURA

RECOMMANDATIONS DE MONTAGE ET MODE D'EMPloi DE LA TABLE DE CUISSON

RECOMMENDATIONS FOR THE INSTALLATION AND USE OF THE HOBS

RECOMENDAQOs PARA INSTALAÇA O UTILIZATION DE MESAS DE ENCASTRAR

IT

FR

GB

PT

GV755HBK

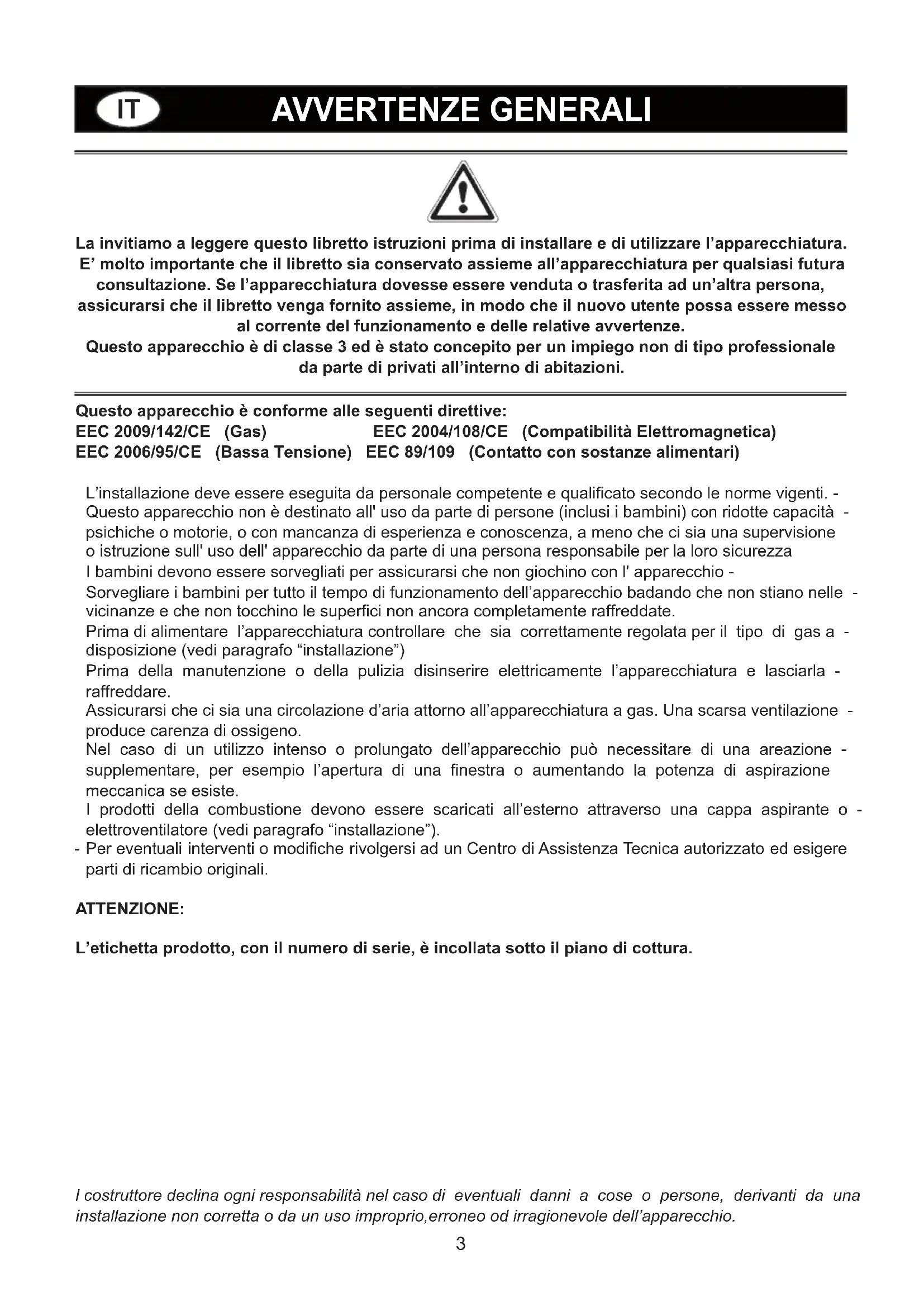

La invitiamo a leggere quello libretto istruzioni prima di installare e di utilizzare l'apparecchiatura. E' molto importante che il libretto sia conservato assieme all'apparecchiatura per qualsiasi futura consulazione. Se l'apparecchiatura dovesse essere venduta o trasferita ad un'altra persona, assicurarsi che il libretto venga fornito assieme, in modo che il nuovo utente possa essere quello al corrente del funzionamento e delle relative avventenze.

Questo appearecchio è di classe 3 ed è statoconcepto per un impiego non di tipo professionale da parte di privati all'interno di abitazioni.

Questo apparecchio è conforme alle seguenti direttive:

EEC 2009/142/CE (Gas)

EEC 2004/108/CE (Compatible Elettromagnetica)

EEC 2006/95/CE (Bassa Tensione)

EEC 89/109 (Contatto con sostanze alimentari)

L'installazione deve essere eseguita da personale competente e qualificato secondo le norme vigenti. - Questo apparecchio non è destinato all'uso da parte di persona (inclusi i bambini) con ridotte capacità - psichiche o motorie, o con mancanza di esperienza e conoscenza, a meno che ci sia una supervisione o struzione sull'uso dell'apparecchio da parte di una persona responsable per la loro sicurezza I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio -

Sorvegliare i bambini per tutto il tempo di funzionamento dell'apparecchio badando che non stiano nelle - vicinanze e che non tocchino le superfici non alla complemente raffreddate.

Prima di alimentare l'apparecchiatura controlling che sia correttamente regolata per il tipo di gas a - disposizione (vedi paragrafo "installazione")

Prima della manutenzione o della pulizia disinserire elettricamente l'apparecchiatura e lasciarla - raffreddare.

Assicurarsi che ci sua una circolazione d'aria attorno all'apparecchiatura a gas. Una scarsa ventilazione - produce carenza di ossigeno.

Nel caso di un utilizzo intenso o prolongato dell'apparecchio può necessitarde una areazione - supplementare, per esempio l'apertura di una finestra o augmentando la potenza di aspirazione meccanica se esiste.

I prodotti della combustione devono essere scaricati all'esternoattraverso una cappa aspirante o - elettroventilatore (vedi paragrafo "installazione").

• Per eventuali interventi o modifiche rivolgersi ad un Centro di Assistenza Tecnica autorizzato ed esigere parti di ricambio originali.

ATTENZIONE:

L'etichetta prodotto, con il numero di serie, è incollata sotto il piano di cottura.

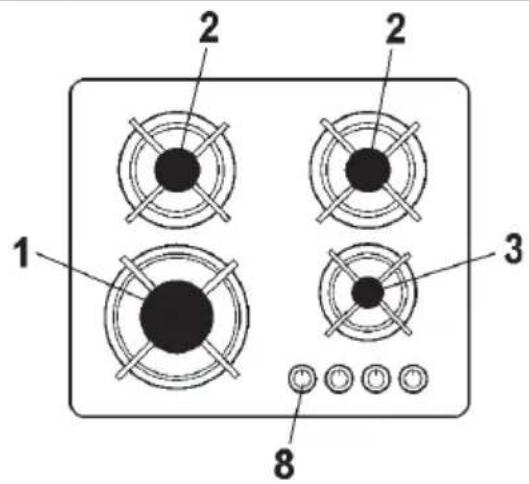

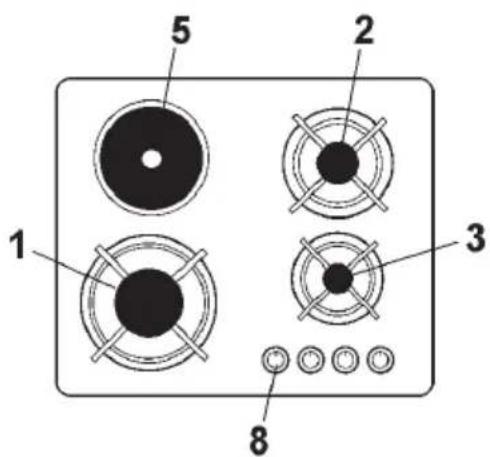

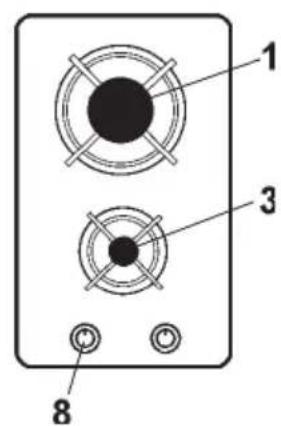

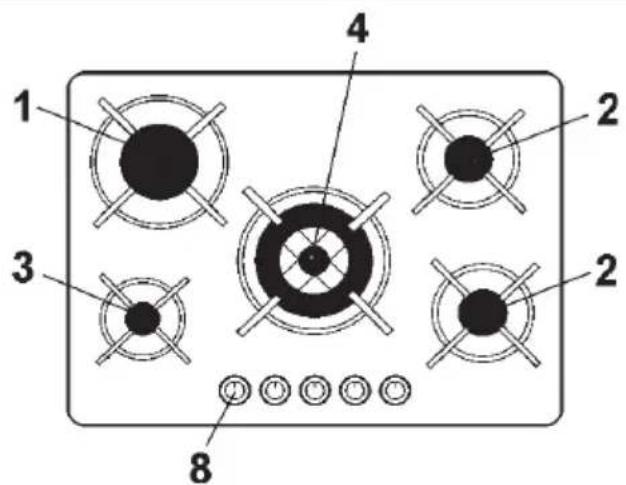

DESCRIZIONE PIANI DI COTTURA

1 Bruciatore rapido di 3000 W
2 Bruciatore semirapido di 1650 W
3 Bruciatore ausiliario di 1000 W
4 Bruciatore ultrarapido di 3500 W
5 Piastra elettrica 145 1500 W
8 Manopola dato bruciatore o piastra elettrica

ISTRUZIONI PER L'UTENTE

E' necessario che tutte le operazioni relative all'infallazione, alla regolazione, all'adattamento al tipo gas disponibile, vengano eseguite da personale qualificato, secondo le norme in vigore.

Le istruzioni specifiche sono descripte nella parte del libretto riservate all'installatore.

USO DEI BRUCIATORI

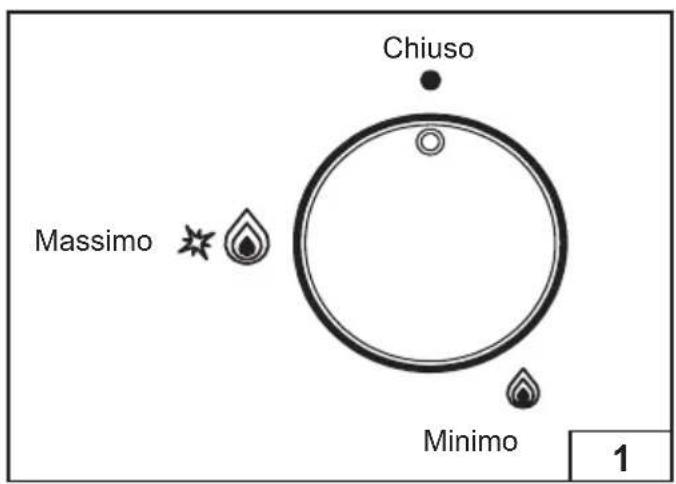

La symbologia serigrafata a lato delle manopole, indica la corrispondenza tra manopola e bruciatore.

Accensione automatica senza valvolatura

Ruotare in senso antiorario la manopola corrispondente fino alla posizione di massimo (fiamma grande fig.1) e premere la manopola.

Accensione automatica con valvolatura

Ruotare in senso antiorario la manopola corrispondente fino alla posizione di massimo (fiamma grande fig.1) e premere la manopola. Ad accensione avvenuta mantenere premuta la manopola per circa 10 secondi.

Uso dei bruciatori

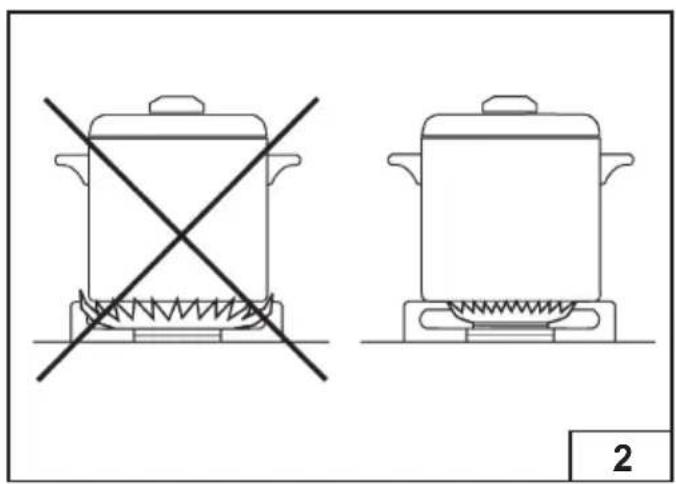

Per ottenere il massimo della resa alla sproco di gas è importante che il diametro della pentola si adeguardo alla potenzialità del bruciatore (veditabella seguente), in modo da evitare che la fiamma esca dal fondo della pentola (fig.2). Utilizzare la portata massima per portare rapidamente in ebollizione i liquidi e quella ridotta

per riscaldare le vivande o per il mantenimento dell'ebollizione.

Tutte le posizioni di funzionamento devono essere scelte tra哪些 massimo e quella di minimo, mai tra la posizione di massimo e il punto di chiusura.

Per interrompere l'alimentazione gas, ruotare la manopola in senso orario sulla posizione di chiusura.

In mancanza di energia elettrica è possible accendere i brucitori con i fiammiferi posizionando la manopola al punto di accensione (fiamma grande fig.1).

Bruciatori Potenze W Ø Pentole

Ausiliario 1000 10 - 14 cm

Semirapido 1650 16 - 18 cm

Rapidò 3000 20 - 22 cm

Ultra rapidò 3500 24 - 26 cm

ISTRUZIONI PER L'UTENTE

Avverenze

• Controllare sempre che le manopole siano nella posizione di chiuso (vedi fig.1) quando l'apparecchiatura non è in funzione.
• In caso di spegnimento accidentale della fiamma, la valvola di sicurezza,喙 quali secco, interromperà automaticamente l'erogazione del gas. Per ripristinare il funzionamento riportare la manopola al punto di accensione (fiamma grande fig.1)

• Durante la cottura con grassi o olii, porre la massima attenzione in quanto gli stessi, surriscaldandosi, possono infiammarsi.

• Non utilizzato spray vicino all'apparecchio in funzione.

• Non devono essere poste sul bruciatore pentole instabili o deformate per evitare incidenti di rovesciamento o trabocco.
• Assicurarsi che le maniglie delle pentole siano posizionate correttamente.
• Quando si accende il bruciatore controllare che la fiamma sia regolare, abbassare sempre la fiamma o spegnerla prima di togliere le pentole.

USO DELLA PIASTRA ELETTRICA

La piatra é comandata da un commutatore a 7 positioni e la sua insertione avviene ruotando la manopola sulla posizione desiderata.

Una lampada spia segnala l'insertimento della piastra.

A titolo orientativo si riporta più avanti una tabella di regolazione della piastra elettrica.

Avverenze

Utilizzare pentole con fondo piano e di diametro - uguali o leggermente superiore a quello della piastra .

Non lasciare inserita la piastra a vuoto. -

Non cucinare il cibo direttamente sulla superficie - della piastra.

Spagnere la piastra alcuni minuti prima della fine - della cottura.

Dopo l'uso la piastra resta calda per lungo tempo; non appoggiare le mani o altri oggetti.

Per una maggiore conservazione trattare la - superficie della piastra con prodotti specifici lavoramente reperibili.

NB. Alla prima insertione lasciare inserita la piastra sulla posizione 1 per circa 30 minuti per eliminare residui di olio o di umidità.

POSIZIONE MANOPOLA	INTENSITA' CALORE	TIPO DI COTTURA
0 Spento
1 Tenue		Per Maintainere i cibi caldi e riscaldare piccole quantità di liquido.
2 Dolce		Per riscaldare medie quantità di liquido; preparazione di creme salse a lunga cottura.
3 Lento		Per scongelare, preparare stufati, cotture al di sotto della temperatura di ebollizione.
4 Medio		Cottura alla temperatura di ebollizione, arrosti, carni delicate, pesce.
5 Forte	Per arrosti, bistevecche, lessi.
6	Vivo	Per portare all'ebollizione grande quantità di liquido, per friggere, grigliate.

ISTRUZIONI PER L'UTENTE

PULIZIA

Prima di ogni operazione scollegare l'apparecchio alla rete di alimentazione elettrica. Non utilizzato pulitori a vapore per la pulizia dell'apparecchio.

Si consiglia di operare ad apparecchio freddo.

Pianale vetro e parti smaltate

Il pianale in vetro e tutte le parti smaltate devono essere lavate con una spugna ed acqua saponata o con detersivo leggero.

Non usare prodotti abrasivi o corrosivi.

Evitate che sostenze come succo di limone, pomodoro, acqua saliva, aceto, caffe e latte rimangano a lungo sulle superfici smaltate.

Brucatori e griglie

Questi pezioni sono essere tolti per facilitare la pulizia.

I brucitori devono essere lavati con una spugna ed acqua saponata o con detersivo leggero, ben asciugati e rimessi perfettamente nel loro alloggiamento. Controllare che i canali spartifiamma non siano ostruiti.

Verificare che la sonda della valvola di sicurezza e l'elettro di accensione siano sempre ben puliti per garantire un funzionamento ottimale.

Le griglie possono essere lavate in lavastoviglie.

Rubinetti a gas

L'eventuale lubrificazione dei rubinetti deve essere eseguita esclusivamente da personale specializzato.

In caso di indurimento o di anomalie di funzionamento dei rubinetti gas chiamare il Servizio di Assistenza.

ISTRUZIONI PER L'INSTALLATORE

AVVERTENZA IMPORTANTE

LE OPERAZIONI DI SEGuito RIPORTATE DEVONO ESSERE ESEGUITE ,NEL RISPETTO DELLE NORME VIGENTI, ESCLUSIVAMENTE DA PERSONALE QUALIFICATO.

LA DITTA COSTRUTTRICE DECLINA OGNI RESPONSABILITA' PER DANNI A PERSONE ANIMALI O COSE DERIVANTI DALL'INNOSSERVANZA DI TALI DISPOSITIONI.

INSTALLAZIONE

Montaggio del piano

L'apparecchio è costruito per essere incassato in mobili resistenti al calore.

Le pareti dei mobili devono resistere ad una temperatura di 65^ 或者其他 quella ambientale secondo le normative europee EN 30 335-1-2-6.

L'apparecchio è di tipo "Y", ovvero può essere installato con una sola parete laterale a destra o a sinistra del piano cottura.

Evitare l'installazione dell'apparecchiatura in prossimità di materiali inflammabili come tendaggi, canevacci, ecc.

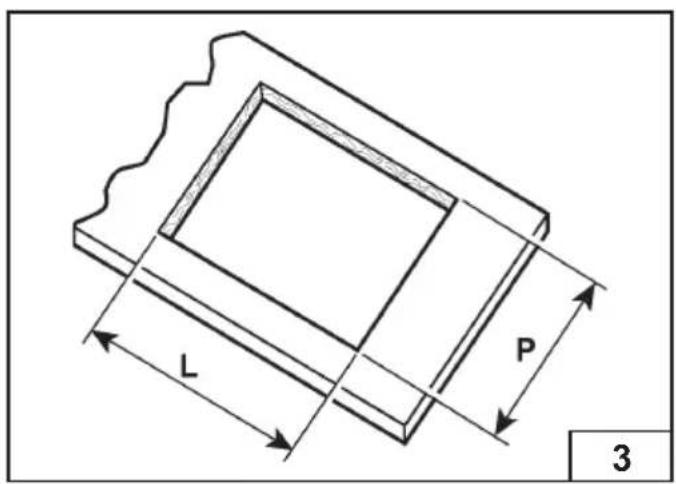

Praticare un'apertura nel piano del mobile delle dimensioni indicate nella fig.3 rispetto una distance di almeno 50~mm dal bordo dell'apparecchio alle pareti adiacenti.

L'eventuale presenza di un pensile al di sopra del piano cottura deve prevedere una distance minima dal top di 760~mm

Si consiglia di isolare l'apparecchio dal mobile sottostante con un separatore lasciando uno spazio di depressione di almeno 10mm (fig.4).

Questo appearecchio è di classe 3.

MODELLO L (mm) P (mm)
290 270 480
600 - 700 550 480

ISTRUZIONI PER L'INSTALLATORE

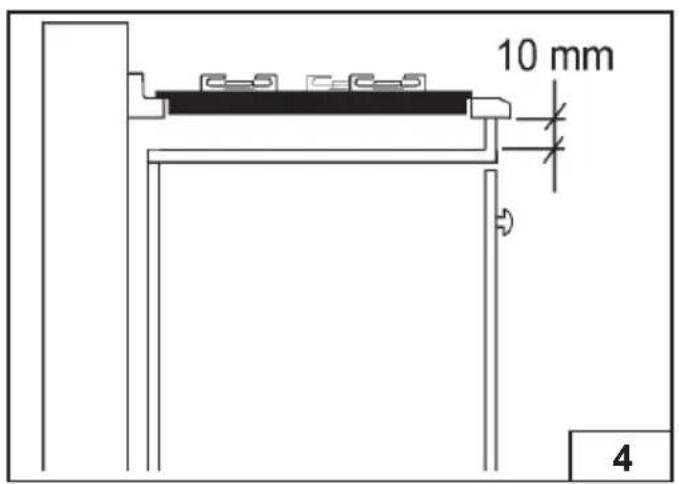

Fissaggio del piano

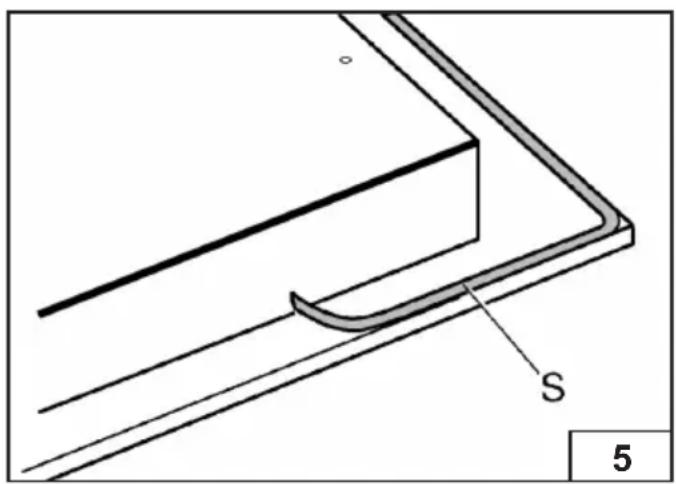

Ogni piano di cottura viene corredato di una speciale guarnizione con lato adesivo.

• Togliere dal piano griglie e bruciatori.
• Rovesciare l'apparecchio e stendere lungo il bordo esterno del vetro la guarnizione adesiva S (fig.5).

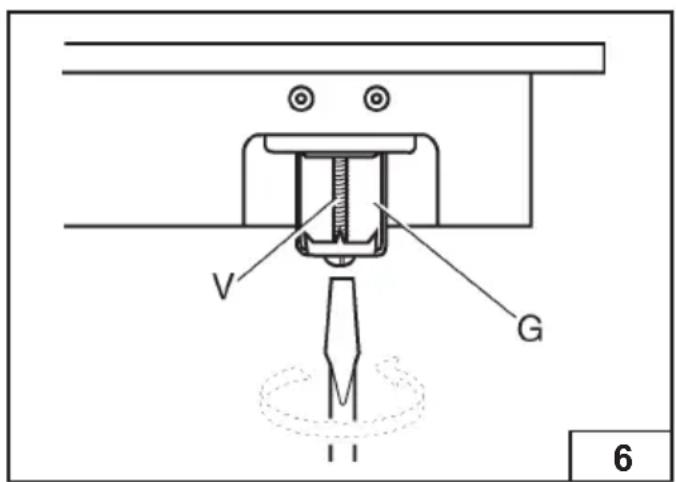

• Inserire e posizionare il piano cottura nell'apertura praticata nel mobile e bloccarlo con le viti V dei ganci di fissaggio G (fig. 6).

Locale di installmente

Questo apparecchio non è provvisto di un dispositivo di scarico dei prodotti della combustione, è necessario quando scaricare questi fumi all'esterno utilizzato una cappa o un elettroventilatore che entri in funzione agli volte che si utilizes l'apparechio.

Il locale dove viene installato l'apparecchio deve ave un naturale afflusso d'aria per la regolare combustione del gas e per la ventilazione del locale; il volume d'aria necessario non deve essere inferiore a 20m^3

L'afflusso dell'aria deve avvenire da aperture permanenti praticate sulle pareti del locale comunicanti con l'esterno.

La ventilazione può provivenireanche da un locale attiguo, in quello caso attenersi a quanto prescritto dalle norme in vigore.

Le aperture dovranno ave una sezione minimale 200cm^2

Collegamento gas

Accertarsi che l'apparecchio sia predisporto al tipo di gas disponibile, vedi l'etichetta sotto l'apparecchio. Operare secondo le istruzioni riportate al paragrafo "trasformazioni gas e regolazioni per l'eventuale adattamento a gas diversi.

L'apparecchio deve essere collegato all'impiano gas utilizzato tubi metallici rigidi conformi alla norma in vigore o con tubi flessibili in acciaio a parete continua conformi alla norma in vigore.

Il raccordo di entrata gas dell'apparecchio è filettato 1/2 gas cilindrico maschio.

Il collegamento non deve provocare sollecitazioni alla rampa gas.

Ad installmentazione ultimata controllare la tenuta dei collegamenti con una soluzione saponosa.

Collegamento elettrico

L'allacciameto alla rete elettrica devese sere eseguito da personale qualificato e secondo le norme vigenti.

La tensione dell'impianto elettrico deve corrispondere a quale indicata sulla etichetta sotto l'apparecchio.

Verificare che l'impianto elettrico sa munito di un efficace collegamento di terra secondo le norme e le disposizioni di legge. La messa a terra è obbligatoria.

Se l'apparecchio è sprovvisto di spina, applicare al cavo di alimentazione una spina normalizzata.

Per il collegamento diretto alla rete, è necessario prevedere un dispositorio che assicuri la disconnessione dalla rete, con una distance di apertura dei contatti che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III, conformmente alle regole di installment.

ISTRUZIONI PER L'INSTALLATORE

TRASFORMAZIONI GAS REGOLAZIONI

Sostituzione ugelli

Se l'apparecchiatura risulta predisposa per un diverso tipo di gas di quello disponibile è necessario sostituire gli ugelli dei brucitori.

La scelta degli ugelli da sostituire deve essere fattato secondo la tabella "caratteristiche tecniche". Procedere quindi come segue:

• Togliere le griglie e i bruciatori.

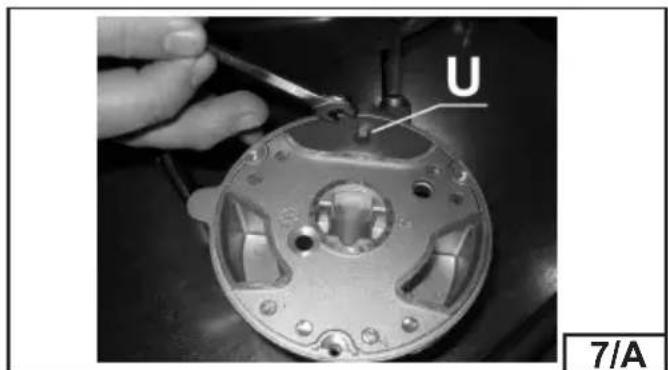

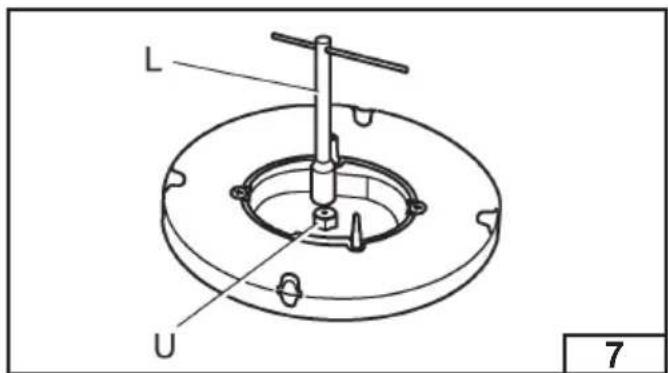

• Con una chiave diritta L svitare l'ugello U (fig.7-7/A) e sostuirlo con quello corrispondente.
• Bloccare energicamente l'ugello.

Regolazione bruciatori

La regolazione del minimo deve essere sempre corretta e la fiamma deve rimanere accesaanche con un brusco passaggio alla posizione di massimo a quella di minimo.

Se questo non avviene è necessario regolare il minimo come segue:

• Accendere il bruciatore;
• Ruotare il rubinetto fino alla posizione di minimo (fiamma piccola);
• Sfilare la manopola dall'asta del rubinetto;

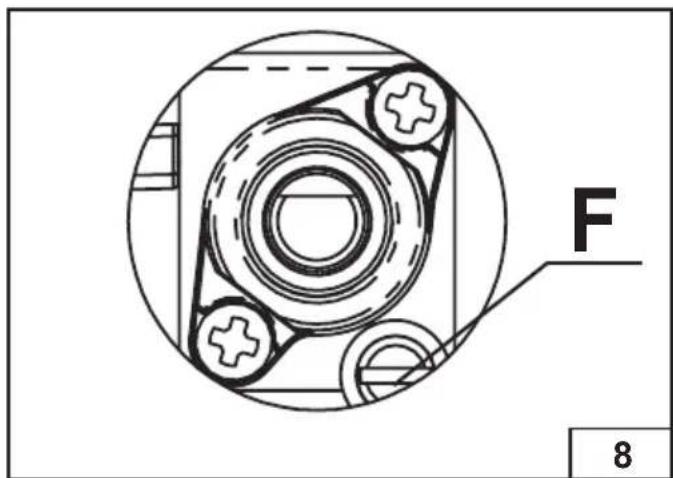

• Introduire un cacciavite a taglio nel foro F del rubinetto (fig.8) e ruotare la vite by-pass dato ad una corretta regolazione del minimo.

Per bruciatori funzionanti a gas G30 la vite bypassuve essere avvitata completeness.

MANUTENZIONE

Sostituzione cavo alimentazione

In caso di sostituzione del cavo di alimentazione si dovrà utilizzare un cavo a norme del tipo H05VV-F o H05RR-F di sezione 3 × 0.75 mm^2 per i piani a gas e 3 × 1.5 mm^2 per i piani misti con 1 piatra elettrica (1500 W).

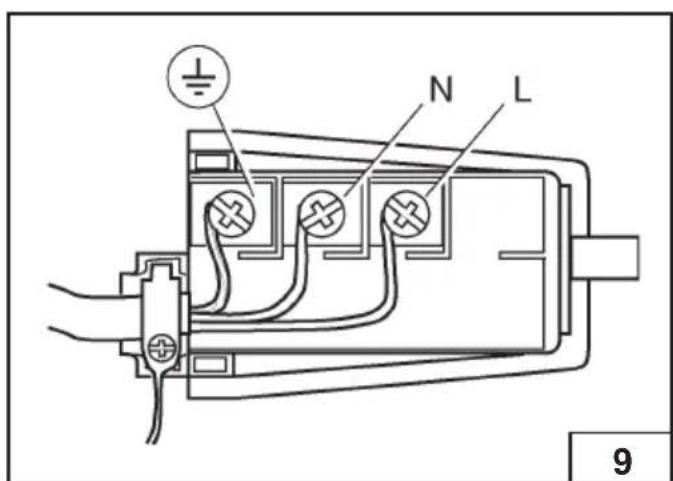

Il collegamento alla morsettiera va eseguito come illustrato in fig 9:

cavetto L marrone (fase)

cavetto N blu (neutro)

cavetto verde-giallo (terra)

TABELLA CARATTERISTICHE TECNICHE

BRUCIATORI		GAS	PRESSIONE ESERCIZIO mbar g/h L	PORTATA TERMICA		DIAMETRO UGELLO 100 mm Max. Min.	DIAMETRO BY PASS RUBINETTI	PORTATA TERMICA (W)
N°	DENOMINAZIONE			L/h 1/100	mm 1/1
1	RAPIDO	G30 28-30	218 - 87 42 30	00 950
		G31	37	214 - 87 42 30	00 950
		G20	20	-	286	129	Reg.	3000	950
2	SEMIRAPIDO	G30 28-30	120 - 65 31 16	50 600
		G31	37	118 - 65 31 16	50 600
		G20	20	-	157	97	Reg.	1650	600
3	AUSILIARIO	G30 28-30	73	- 50 27	1000 450
		G31	37 71	- 50 27	1000 450
		G20	20	-	95	77	Reg.	1000	450
4	TRIPLA CORONA	G30 28-30	255 - 94 60 35	00	2100
		G31	37	250 - 94 60 35	00	2100
		G20	20	-	334	141	Reg.	3500	2100

Questo prodotto è conforme alla Direttiva EU 2002/96/EC.

Il simbolo del cestino barrato riportato sull'apparecchio indica che il prodotto, alla fine della propria vita utile, dovendo essere trattato separamente dai rifiuti domestici, deve essere conferito in un centro di raccolta differenziate per apparecchiature elettriche ed elettroniche oppure riconsegnato al rivenditore al momento dell'acquisto di una nuova apparecchiatura equivalente.

L'utente è responsable del conferimento dell'apparecchio a fine vita alle appropriate strutture di raccolta, pena le sanzioni previste alla vigente legislazione sui rifiuti.

L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchio dismesso al riciclaggio, al trattamento e allo smaltimento ambientalmente compatible contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composto il prodotto.

Per informazioni più dettagliate inerenti i sistemi di raccolta disponibili, rivolgersi al servizio locale di smaltimento rifiuti, o al negazio in cui è stato effettuato l'acquisto.

I produttori e gli importatori ottemperano alla loro responsabilità per il riciclaggio, il trattamento e lo smaltimento ambientalmente compatible sera direttamente sua partecipando ad un sistema collettivo

La casa costrutrice declina agli responsabilità per possibili inesattezze,imputabili ad errorsi di stampa o di trascrizione, continue nel presente libretto.Si riserva il diritto di apportare ai propri prodotti tutte le modifiche che riterra opportune,enza pregiudicare le caratteristiche essenziali di funzionalità e di sicurezza.

GARANZIA

Il produttore garantisce per 24 mesi, alla data di acquireo, tutte le parti componenti il piano cottura da incasso che risultassero difettose per vizio di materiali o di produzione.

La garanzia NON copre:

parti in vetro, manopole, parti in plastica, eventuali accessori; -

difetti provocati da urti o comunique verificatisi durante il trasporto; -

difetti causati da errata installatione, manomissioni, interventi di personale non autorizzato; -

difetti causati da uso del piano cottura non conforme a quanto previsto nel "libretto di uso e - manutenzione";

difetti in agli caso provocati da eventi non imputabili al produttore. -

Sono espressamente esclude dalla garanzia le spese d'installazione.

in agli caso esclusa la sostituzione del piano cottura.

La garanzia opera a condizione che colui che richiede l'intervento:

esibisca la presente garanzia nonché il "libretto di uso e manutenzione" (compilato in agli sua parte) - entrambi recanti in calce timbro e firma del rivenditore autorizzato;

esibisca la relativa ricevuta o comunque altri documento fiscale idoneo a comprave la data di - acquisto dal rivenditore autorizzato (con esclusione pertanto degli eventuali successivi acquirenti).

Il produttore non risponde di eventuali danni, diretti o indiretti, causati a persono o cose che dovrebbero derivare da avarie del piano cottura; del pari non risponde dei danni che dovessero eventually conseguire alla forzata sospensione d'operatività del piano cottura stesso.

La presente garanzia è valida solo in Italia ed è l'unica riconosciuta dal produttore, il quale soltanto -come fatto scritto- potrà modificarne ovvero integrarne le condizioni.

Il produttore non risponde delle possibili inesattezze nonché degli errorsi di stampa o di trascrizione contenute nella presente garanzia nonché del "libretto di uso e manutenzione".

Il produttore,anche sanza preavviso,potra apportare ai prodotti tutte le modifiche ritenute necessarie o utili sanza pregiudicare le caratteristiche essenziali di funzionamento e sicurezza.

Per conoscere il centro assistenza più vicino chiamare il n° Verde:
