1664136 - Visseuse BASETECH - Notice d'utilisation et mode d'emploi gratuit

Marque	BaseTech
Modèle	1664136
Type de produit	Visseuse électrique sans fil (clé à chocs)
Tension d'entrée	10,8 V
Couple maximal	100 Nm
Vitesse à vide	0 – 2300 min⁻¹
Taille du mandrin	6,3 mm (1/4 pouces)
Dimensions (L × P × H, sans batterie)	180 × 57 × 165 mm
Poids (sans batterie)	0,774 kg
Conditions de fonctionnement / stockage	0 à +45 °C, 20 – 85 % HR
Niveau sonore (L_PA)	70,76 ± 3 dB(A)
Niveau de vibration	1,71 ± 1,5 m/s²
Alimentation	Batterie rechargeable (pack d'accus non inclus)
Pack d'accus compatible	Conrad n° 1493004
Chargeur compatible	Conrad n° 1761445
Embouts recommandés	Mandrin 6,3 mm, embouts spéciaux pour visseuse à chocs (non inclus)
Utilisation prévue	Vissage et dévissage de vis, boulons, écrous
Mécanisme à chocs	Oui
Éclairage de travail	LED intégré
Sens de rotation	Réversible (serrage/desserrage)
Vitesse variable	Oui (par pression sur l'interrupteur)
Nettoyage	Chiffon humide non pelucheux, brosse douce pour fentes de ventilation
Sécurité	Port d'EPI (lunettes, gants, protection auditive) obligatoire ; déconnecter la batterie avant entretien
Réparabilité	Réparation par professionnel qualifié ; pièces de rechange identiques
Contenu de l'emballage	Unité principale, mode d'emploi (sans batterie ni accessoires)

FOIRE AUX QUESTIONS - 1664136 BASETECH

Comment installer un embout sur la visseuse ?

Tirez le manchon de verrouillage du porte-outil (1), insérez l'embout (taille 6,3 mm) et relâchez le manchon. Assurez-vous que l'accu est retiré avant l'installation.

Quel chargeur et quelle batterie utiliser ?

Utilisez le pack d'accus Conrad n° 1493004 et le chargeur Conrad n° 1761445. Ne rechargez qu'avec le chargeur spécifié par le fabricant.

Comment régler le sens de rotation ?

Appuyez sur l'interrupteur de contrôle de la rotation (2) à gauche pour le serrage, à droite pour le desserrage, jusqu'à la butée.

Pourquoi le mécanisme à chocs s'active-t-il ?

Le mécanisme à chocs s'active lorsque le raccord fileté est serré et que le moteur est sollicité. Il fournit un couple plus élevé pour serrer les vis/boulons.

Comment nettoyer la visseuse ?

Utilisez un chiffon humide non pelucheux pour le boîtier. Nettoyez les orifices de ventilation avec une brosse douce. N'utilisez jamais de produits agressifs ou n'immergez pas l'appareil.

Puis-je utiliser des embouts de vissage standard ?

Non, le produit ne peut pas être utilisé avec des embouts visseur standard. Utilisez uniquement des embouts conçus pour les visseuses à chocs, avec un couple au moins égal à celui du produit.

Faut-il pré-percer avant de visser des vis épaisses ?

Oui, pour les vis plus épaisses ou plus longues, il est conseillé de pré-percer un trou d'environ 2/3 de la longueur de la vis avec un diamètre correspondant au filetage.

Que faire si la visseuse chauffe anormalement ?

Vérifiez que les fentes d'aération ne sont pas obstruées. Nettoyez-les avec une brosse douce. Ne pas surcharger l'outil ; respectez les temps d'impact maximum de 1 à 2 secondes.

Comment transporter et ranger la visseuse ?

Éteignez l'appareil et retirez le pack d'accus. Nettoyez-le et rangez-le dans un endroit sec, à l'abri des enfants. Utilisez l'emballage d'origine ou un chiffon pour le protéger de la poussière.

Où trouver la déclaration de conformité ?

La déclaration de conformité UE est disponible sur le site Web de Conrad. Suivez le lien dans la notice et saisissez le numéro de commande 1664136 pour télécharger le PDF.

MODE D'EMPLOI 1664136 BASETECH

Clé à chocs visseuse électrique sans fil

N° de commande 1664136 Page 27 - 39

1. Introduction......28
2. Explication des symboles 28
3. Utilisation prévue 29
4. Contenu d'emballage....29
5. Avertissements de sécurité généraux pour l'outil ....30

a) Sécurité sur le poste de travail ....30
b) Sécurité électrique....30
c) Sécurité des personnes....31
d) Utilisation et entretien de l'outil 31
e) Utilisation des outils fonctionnant sur batteries et précautions d'emploi 32
f) Risque résiduel....32
g) Réparation....33
h) Avertissements concernant la sécurité pour le vissage....33

1. Aperçu du produit ....33

2. Installation et préparation ....34

a) Installation des différents embouts....34
b) Assembler/changer le pack d'accus....34

1. Fonctionnement....35

a) Réglage du sens de rotation....35
b) À faire/vérifier avant chaque utilisation....35
c) Conseils pour le fonctionnement....36
d) Mettre le produit sous/hors tension 36

1. Nettoyage et maintenance....37

2. Rangement et transport....37

3. Recyclage 38
4. Données techniques....38

a) Généralités ....38
b) Informations relatives au son et aux vibrations 38
c) Pack d'accus et chargeur compatibles 38

1. Déclaration de conformité (DOC) 39

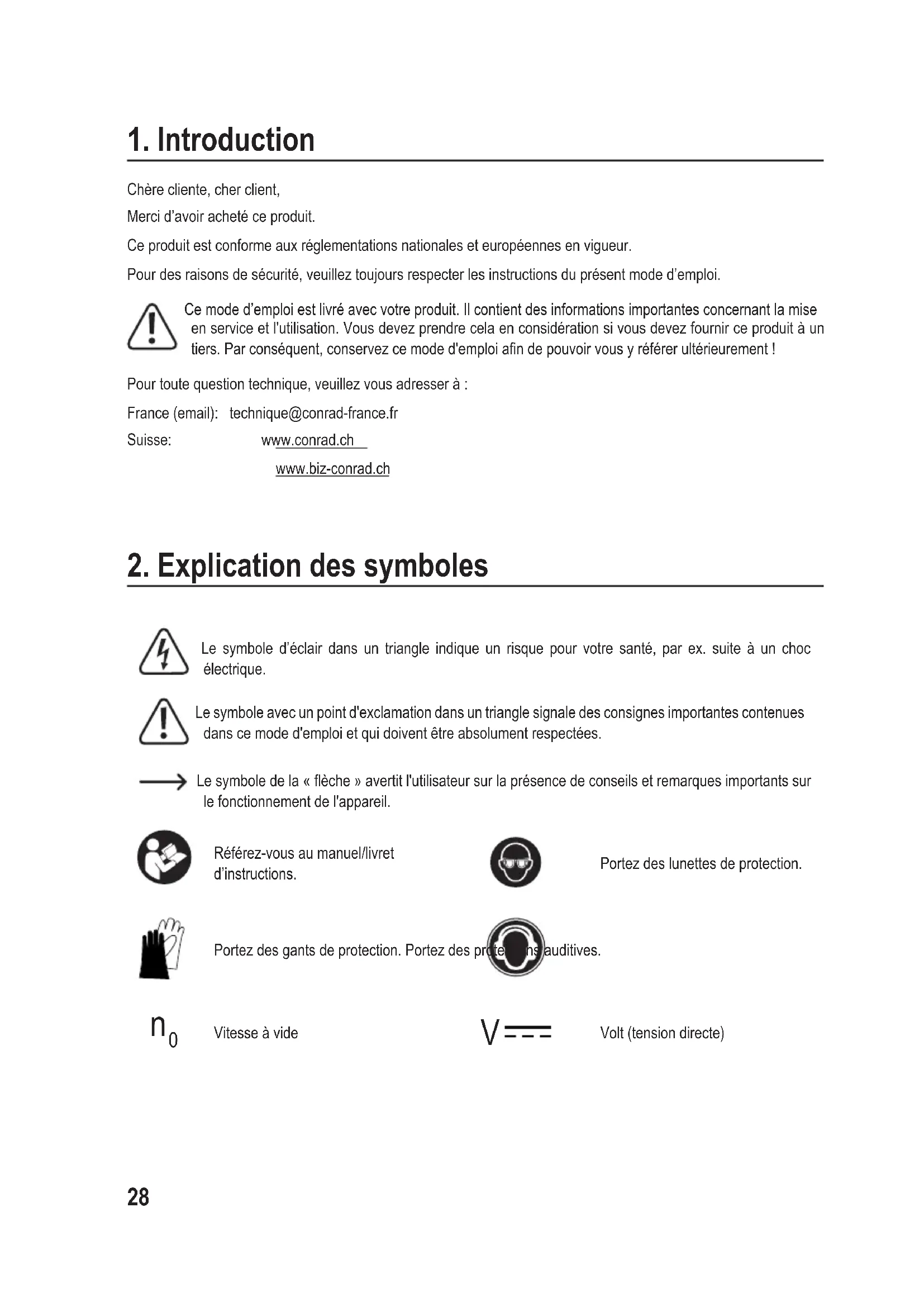

1. Introduction

Chère cliente, cher client,

Merci d'avoir acheté ce produit.

Ce produit est conforme aux réglementations nationales et européennes en vigueur.

Pour des raisons de sécurité, veuillez toujours respecter les instructions du présent mode d'emploi.

Ce mode d'emploi est livré avec votre produit. Il contient des informations importantes concernant la mise en service et l'utilisation. Vous devez prendre cela en considération si vous devez fournir ce produit à un tiers. Par conséquent, conservez ce mode d'emploi afin de pouvoir vous y référer ultérieurement !

Pour toute question technique, veuillez vous adresser à :

Le symbole d'éclair dans un triangle indique un risque pour votre santé, par ex. suite à un choc électrique.

Le symbole avec un point d'exclamation dans un triangle signale des consignes importantes contenues dans ce mode d'emploi et qui doivent être absolument respectées.

Le symbole de la « flèche » avertit l'utilisateur sur la présence de conseils et remarques importants sur le fonctionnement de l'appareil.

Référez-vous au manuel/livret d'instructions.

Portez des lunettes de protection.

Portez des gants de protection. Portez des protéons auditives.

Vitesse à vide

Volt (tension directe)

/min

ou

min^-1

Rotations par minute

Le produit est conforme

aux directives européennes

applicables, et une méthode

d'évaluation de la conformité à ces

directives a été mise en place.

3. Utilisation prévue

Le produit est conçu pour visser et dévisser des vis/boulons et des écrous avec un filetage à gauche et à droite, en utilisant une variété d'embouts (non inclus). Le produit comporte un mécanisme à chocs qui fournit un couple beaucoup plus élevé qu'une visseuse sans fil normale.

Pour des raisons de sécurité et d'homologation, toute restructuration et/ou modification du produit est interdite. Si vous utilisez le produit à d'autres fins que celles décrites précédemment, il existe un risque d'endommager les pièces. Par ailleurs, une mauvaise utilisation peut être source de dangers tels que court-circuit, incendie, électrocution. Lisez attentivement les instructions du mode d'emploi et conservez-le dans un endroit sûr ! Si vous donnez l'appareil à une autre personne, donnez-lui également le mode d'emploi.

Tous les noms d'entreprises et appellations de produits contenus dans ce mode d'emploi sont des marques déposées des propriétaires correspondants. Tous droits réservés

4. Contenu d'emballage

• 1 x Unité principale
• Mode d'emploi

Mode d'emploi actualisé

Téléchargez la dernière version du mode d'emploi sur www.conrad.com/downloads ou scannez le code QR sur cette page. Suivez les instructions figurant sur le site Web.

Ce produit est livré sans pack d'accus et sans accessoires. L'utilisateur doit acheter un pack d'accus compatible/chargeur et des accessoires :

• Pack d'accu : n° de commande de Conrad : 1493004
• Chargeur pour accus : n° de commande de Conrad : 1761445
• Jeu d'embouts de 147 pièces : n° de commande de Conrad : 814489

5. Avertissements de sécurité généraux pour l'outil

AVERTISSEMENT ! Lire tous les avertissements de sécurité et toutes les instructions. Ne pas suivre les avertissements et instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse.

Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.

Le terme « outil » dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d'alimentation) ou votre outil fonctionnant sur batterie (sans cordon d'alimentation).

a) Sécurité sur le poste de travail

• Gardez votre poste de travail propre et bien éclairé. Les zones en désordre ou sombres sont propices aux accidents.
• N'utilisez pas un outil électrique dans des atmosphères explosives, telles qu'en présence de liquides, de gaz ou de poussières inflammables. Les outils électriques génèrent des étincelles susceptibles d'enflammer la poussière ou les gaz.
• Gardez les enfants et badauds à l'écart pendant l'utilisation d'un outil électrique. Les distractions peuvent vous faire perdre le contrôle de l'appareil.

b) Sécurité électrique

• Les fiches d'un outil électrique doivent être adaptées aux prises électriques. Ne modifiez jamais la fiche de quelque façon que ce soit. N'utilisez pas d'adaptateur avec les outils électriques mis à la terre. Des fiches non modifiées et des prises adaptées réduisent le risque de chocs électriques.
• Éviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il y a un risque accru de choc électrique si votre corps est relié à la terre ou à la masse.
• N'exposez pas les outils électriques à la pluie ou à un environnement mouillé. Si de l'eau pénètre dans un outil électrique, cela accroît le risque de choc électrique.
• Ne maltraitez pas le cordon d'alimentation. Ne l'utilisez jamais pour porter, tirer ou débrancher l'outil électrique. Veillez à ce qu'il n'entre jamais en contact avec de l'huile, des pièces mobiles, des arêtes tranchantes et ne soit jamais exposé à de la chaleur. Les cordons d'alimentation endommagés ou emmêlés augmentent le risque de choc électrique.
• Quand vous utilisez un outil électrique en extérieur, utilisez une rallonge électrique adaptée à un usage en extérieur. L'utilisation d'une rallonge conçue pour un usage en extérieur permet de réduire le risque de choc électrique.
• Si vous êtes obligé d'utiliser un outil électrique dans un endroit humide, utilisez une alimentation protégée par un dispositif différentiel à courant résiduel (DDR). L'utilisation d'un DDR réduit le risque de choc électrique.

c) Sécurité des personnes

• Restez vigilant, soyez attentif à ce que vous faites et faites preuve de bon sens lors de l'utilisation d'un outil électrique. N'utilisez pas un outil électrique quand vous êtes fatigué, sous l'emprise de l'alcool, de stupéfiants ou de médicaments. Un moment d'inattention pendant l'utilisation d'un outil électrique peut provoquer des blessures corporelles graves.
• Utilisez des équipements de protection individuelle. Portez toujours une protection oculaire. L'utilisation d'équipements de protection appropriés aux conditions de travail, tels que masque antipoussières, chaussures de sécurité antidérapantes, casque et protections auditives, permet de réduire les risques de blessures corporelles.
• Évitez les démarrages accidentels. S'assurer que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Transporter un outil électrique les doigts sur son interrupteur marche/arrêt ou le brancher dans une alimentation électrique alors que son interrupteur marche/arrêt est dans la position marche favorise les accidents.
• Retirez les clés de réglage et de serrage avant de mettre l'outil en marche. Une clé de réglage ou de serrage laissée sur une pièce rotative de l'outil électrique peut provoquer des blessures corporelles.
• N'essayez pas d'atteindre des endroits difficiles d'accès. Ayez toujours des appuis des pieds solides et conservez constamment un bon équilibre. Cela vous garantit un meilleur contrôle de l'outil électrique en cas de situations inattendues.
• Portez une tenue appropriée. Ne portez pas de vêtement ample ni de bijou. Maintenez vos cheveux, vêtements et gants éloignés des pièces mobiles. Les vêtements amples, les bijoux et les cheveux longs peuvent se prendre dans les pièces mobiles.
• Si un outil est conçu pour être utilisé avec des dispositifs d'extraction et de récupération des poussières, veillez à ce que ces dispositifs soient raccordés et utilisés correctement. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.

d) Utilisation et entretien de l'outil

• Ne forcez pas l'outil électrique. Utilisez l'outil électrique adapté au travail à effectuer. L'utilisation d'un outil approprié au travail à effectuer permet d'effectuer ce travail plus efficacement, avec une sécurité accrue et au rythme pour lequel l'outil a été conçu.
• N'utilisez pas un outil électrique si son interrupteur marche/arrêt ne permet plus de l'allumer ou de l'éteindre. Tout outil électrique qui ne peut pas être contrôlé par son interrupteur marche/arrêt est dangereux et doit être réparé.
• Débranchez la fiche de la prise électrique et/ou la batterie avant d'effectuer un réglage, de changer un accessoire ou de ranger un outil électrique. Cette mesure de sécurité préventive réduit le risque de démarrage accidentel de l'outil électrique.
• Rangez les outils électriques non utilisés hors de portée des enfants et ne laissez aucune personne non familiarisée avec l'outil électrique ou ce mode d'emploi l'utiliser. Les outils électriques sont dangereux dans les mains de personnes inexpérimentées.
• Entretenez les outils électriques. Vérifier qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l'outil. Si un outil électrique est endommagé, il doit être réparé avant d'être utilisé. Beaucoup d'accidents sont dus à des outils électriques mal entretenus.

• Veillez à ce que les outils de coupe restent affûtés et propres. Des accessoires de coupe bien entretenus et bien affûtés risquent moins de se coincer et facilitent le contrôle de l'outil.

• Utilisez l'outil électrique, ses accessoires, mèches/embouts et toutes les autres pièces conformément aux présentes instructions, en prenant en compte les conditions d'utilisation et le travail à effectuer. Utiliser l'outil électrique à d'autres finalités que celles pour lesquelles il a été conçu peut engendrer des situations dangereuses.

• Gardez les poignées et les surfaces de préhension sèches, propres et exemptes d'huile et de graisse. Les poignées et les surfaces de préhension glissantes ne permettent pas une manipulation sûre et un contrôle parfait de l'outil dans des situations imprévues.

e) Utilisation des outils fonctionnant sur batteries et précautions d'emploi

• Ne recharger qu'avec le chargeur spécifié par le fabricant. Un chargeur qui est adapté à un type de bloc de batteries peut créer un risque de feu lorsqu'il est utilisé avec un autre type de bloc de batteries.
• N'utiliser les outils qu'avec des blocs de batteries spécifiquement désignés. L'utilisation de tout autre bloc de batteries peut créer un risque de blessure et de feu.
• Lorsqu'un bloc de batteries n'est pas utilisé, le maintenir à l'écart de tout autre objet métallique, par exemple trombones, pièces de monnaie, clés, clous, vis ou autres objets de petite taille qui peuvent donner lieu à une connexion d'une borne à une autre. Le court-circuitage des bornes d'une batterie entre elles peut causer des brûlures ou un feu.
• Dans de mauvaises conditions, du liquide peut être éjecté de la batterie; éviter tout contact. En cas de contact accidentel, nettoyer à l'eau. Si le liquide entre en contact avec les yeux, rechercher en plus une aide médicale. Le liquide éjecté des batteries peut causer des irritations ou des brûlures.
• N'utilisez pas de pack d'accus ou d'outil endommagé ou modifié d'une quelconque façon. Des accus endommagés ou modifiés peuvent avoir des réactions imprévisibles et causer un incendie, une explosion, etc. et provoquer un risque de blessure.
• N'exposez pas un pack d'accus ou un outil aux flammes ou à une température excessive. N'exposez pas un pack d'accus ou un outil à des flammes ou une température excessive.
• Suivez toutes les instructions concernant la recharge et ne rechargez pas le pack d'accus ou l'outil hors de la plage de températures spécifiée dans les consignes. Une recharge incorrecte ou à des températures dépassant la plage indiquée peut endommager le pack d'accus et augmenter le risque d'incendie.

f) Risque résiduel

Même si vous utilisez ce produit conformément à l'ensemble des exigences de sécurité, il demeure un risque éventuel de blessures et de dommages. Les dangers suivants peuvent survenir en lien avec la structure et la conception de ce produit :

• Dommages pour la santé résultant de l'émission de vibrations en cas d'utilisation prolongée, de maniement inadéquat ou d'entretien incorrect du produit.
• Blessures et dommages matériels dus à des outils d'application cassés ou à l'impact soudain d'objets cachés lors de l'utilisation.
• Risque de blessures et de dommages matériels provoqués par des objets volants.

g) Réparation

• Faites réparer votre outil électrique par un réparateur qualifié qui ne doit utiliser que des pièces de rechange identiques. Cela permet de préserver la sécurité d'utilisation de l'outil.
• Ne réparez jamais de pack d'accus endommagé. L'entretien des packs d'accus ne doit être effectué que par le fabricant ou des prestataires de services autorisés.

h) Avertissements concernant la sécurité pour le vissage

• Portez une protection auditive lors du perçage. L'exposition au bruit peut entraîner une perte auditive.
• Utilisez la/les poignée(s) auxiliaire(s), si fournie(s) avec l'outil. La perte de contrôle de l'outil peut causer des blessures corporelles.
• Tenez l'outil électrique par les surfaces de préhension isolées lorsque vous effectuez un travail où l'accessoire coupant ou les dispositifs de serrage risque(nt) d'entrer en contact avec des fils dissimulés. Il est possible que le contact de l'accessoire de coupe avec un fil sous tension mette les parties métalliques exposées de l'outil sous tension, risquant ainsi de provoquer un choc électrique chez l'utilisateur.
• Utilisez des pinces ou un autre moyen pratique pour sécuriser et maintenir la pièce à usiner qui sera placée sur un plan de travail stable. Tenir la pièce à usiner à la main ou contre votre corps la rend instable et peut entraîner une perte de contrôle et des blessures potentielles.
• Pour réduire les risques d'explosion, d'électrocution et de dommages matériels, vérifiez toujours la zone de travail afin d'y déceler des conduites de gaz, des fils électriques ou des canalisations d'eau dissimulés.
• Tenez l'outil électrique en toute sécurité. Lors du serrage et du desserrage de vis/boulons, préparez-vous à des réactions de couple temporairement élevées.

6. Aperçu du produit

(→ page à déplier)

1 Porte-outil
2 Interrupteur de contrôle de la rotation pour serrage/desserrage
3 Éclairage pour le travail
4 Interrupteur marche/arrêt avec vitesse variable
5 Compartiment des piles

7. Installation et préparation

Éteignez le produit et retirez le pack d'accus avant l'assemblage, le nettoyage, les réglages, l'entretien, le stockage et le transport.

Portez toujours des gants pour manipuler ou travailler avec le produit.

a) Installation des différents embouts

En raison du mécanisme à chocs, vous ne devez utiliser que des embouts conçus pour fonctionner avec des visseuses à chocs d'un couple supérieur ou égal au couple du produit.

L'installation doit être effectuée lorsque l'accu est enlevé du produit afin d'empêcher des blessures.

Le produit ne peut pas être utilisé avec des embouts visseur standard.

Les embouts ne sont pas fournis avec le produit. Utilisez des embouts dont la taille du mandrin est de 6,3 mm (1/4 pouces).

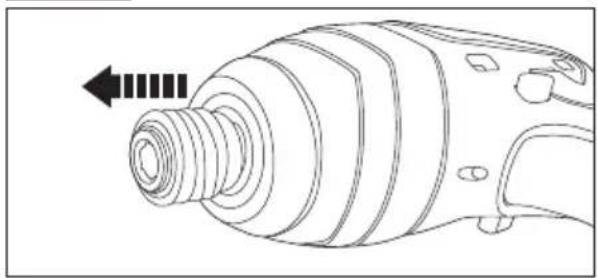

1. Tirez le manchon de verrouillage du porte-outil (1) (→ ill. 1).
2. Insérez l'embout dans le porte-outil (1). Relâchez le manchon de verrouillage (→ ill. 2).

III.1

b) Assembler/changer le pack d'accus

Le pack d'accus ne rentre que d'un sens. Ne le forcez pas lors de l'insertion dans le compartiment (5).

1. Faites glisser le pack d'accu dans le compartiment jusqu'à ce que vous entendiez un clic.
2. Pour enlever le pack d'accus, poussez les blocages sur le côté du pack d'accus et sortez-le.

8. Fonctionnement

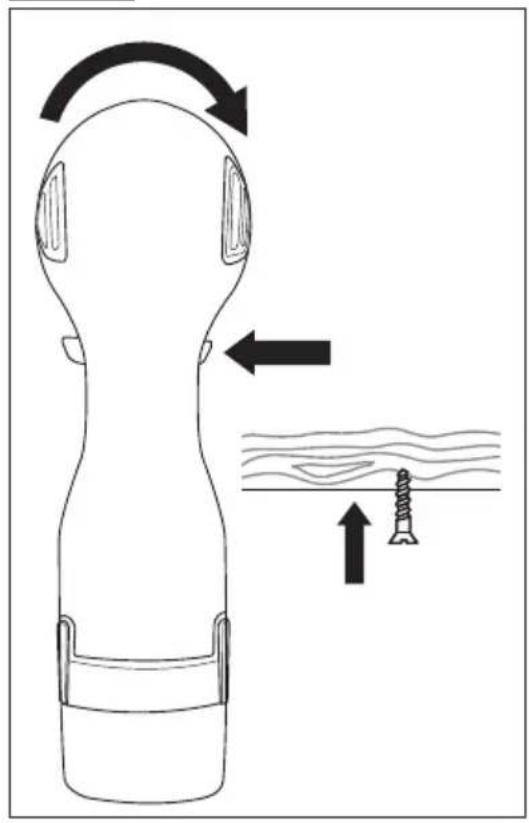

a) Réglage du sens de rotation

1. Pour régler le sens de rotation du serrage, appuyez sur l'interrupteur de contrôle de la rotation pour serrage/desserrage (2) jusqu'à la butée à gauche (→ ill. 3).
2. Pour régler le sens de rotation du desserrage, appuyez sur l'interrupteur de contrôle de la rotation pour serrage/desserrage (2) jusqu'à la butée à droite (→ ill. 4).

III.3

b) À faire/vérifier avant chaque utilisation

1. Prière de porter des lunettes de sécurité et des gants de protection. Des protections pour les oreilles et contre la poussière sont recommandées. Des vêtements de protection adéquats réduisent le risque de blessures corporelles causées par des débris volants ou par contact accidentel avec la surface brute.
2. Ne pas utiliser de fixations ou d'accessoires non recommandés par le fabricant. Cela est susceptible d'entraîner des blessures corporelles graves.
3. Vérifiez si l'accessoire est fixé correctement (→Installation des différents embouts).

c) Conseils pour le fonctionnement

La procédure de travail est divisée en deux étapes : Vissage et serrage (mécanisme à chocs activé). Le mécanisme à chocs est activé dès que le raccord fileté est serré et que le moteur est sollicité (la puissance du moteur est transférée aux chocs rotatifs constants).

• Appliquez l'outil électrique sur la vis/le boulon ou l'écrou uniquement lorsque l'outil est éteint. Les embouts rotatifs peuvent glisser et endommager le filetage.
• Pendant le fonctionnement, commencez par une vitesse de rotation lente et augmentez-la si nécessaire au cours du travail. La vitesse de rotation peut être contrôlée en appuyant sur l'interrupteur marche/arrêt (4) afin d'en varier la puissance.
• Il est recommandé d'effectuer les premiers tours manuellement, avec une clé ou un tournevis pour s'assurer du bon vissage d'une pièce.
• Si vous travaillez avec des pièces filetées, n'exercez pas trop de pression sur le produit. Cela peut endommager le filetage.
• Avant de visser des vis plus épaisses/plus longues, il est conseillé de pré-percer un trou (en utilisant un outil différent avec foret) avec un diamètre intérieur correspondant au filetage ou d'env. 2/3 de la longueur de la vis.
• Tenez toujours le produit perpendiculairement au point à visser. Si vous le tenez incliné, vous risquez de faire glisser ou de coincer la vis/le boulon.

d) Mettre le produit sous/hors tension

Après avoir serré la vis/l'écrou, le mécanisme à chocs du produit commence à serrer « en forçant ». La durée maximale de l'impact ne doit pas dépasser 1 à 2 seconde(s).

Le produit est équipé d'un éclairage pour le travail (3) afin d'éclairer la zone où vous effectuer les travaux. L'éclairage pour le travail s'allume lorsque le produit est allumé et s'éteint automatiquement lorsque le produit est éteint.

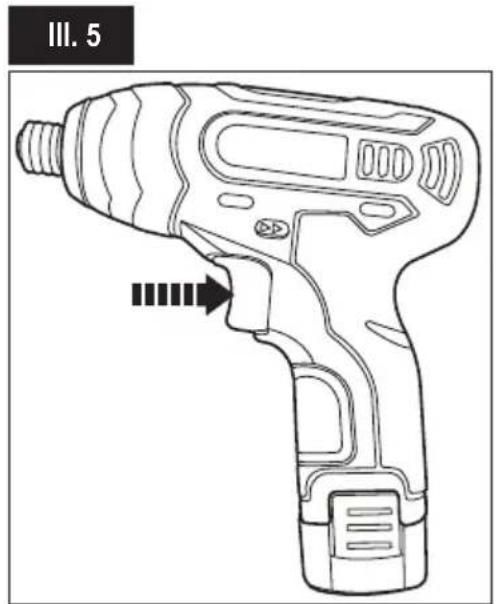

1. Pour allumer le produit, appuyez sur l'interrupteur marche/arrêt. (4) (→ ill. 5).

1. Pour éteindre le produit, relâchez l'interrupteur marche/arrêt (4).

La vitesse de l'outil électrique peut être ajustée en appuyant sur l'interrupteur marche/arrêt (4) qui permet un réglage à des degrés divers. Une légère pression sur l'interrupteur marche/arrêt entraîne une faible vitesse de rotation. Une pression accrue sur l'interrupteur provoque une augmentation de la vitesse.

9. Nettoyage et maintenance

Éteignez le produit et retirez le pack d'accus avant l'assemblage, le nettoyage, les réglages, l'entretien, le stockage et le transport. Débranchez également le chargeur de l'alimentation électrique.

• Effectuer des vérifications régulières afin de détecter les défauts évidents tels que des fixations relâchées et des composants usés ou endommagés.
• Prière de vérifier que les pièces sont correctement installées. Effectuer l'entretien ou les réparations nécessaires avant chaque utilisation.

Ne jamais utiliser de produits de nettoyage agressifs, d'alcool spécial nettoyage ou d'autres solutions chimiques pour nettoyer le boîtier du produit.

• Ne pas immerger le produit dans l'eau ou dans tout autre liquide.
• Utiliser un chiffon humide et non pelucheux pour nettoyer le boîtier du produit.
• Nettoyez les orifices de ventilation situés latéralement sur le boîtier du produit avec une brosse douce. L'obstruction des fentes d'aération est susceptible de provoquer une surchauffe du moteur.
• Essuyer ensuite la surface à l'aide d'un chiffon sec.

10. Rangement et transport

• Éteignez le produit et enlevez le pack d'accus.
• Nettoyez le produit comme décrit ci-dessus.
• Ranger le produit à l'intérieur, dans un endroit sec et hors de la portée des enfants.
• Nous vous recommandons d'utiliser l'emballage d'origine pour le rangement ou de couvrir le produit avec un chiffon ou un carton approprié pour le protéger contre la poussière.
• Protégez le produit contre tout choc important ou toute vibration forte qui pourrait se produire durant le transport. Sécurisez le produit afin d'empêcher tout glissement ou toute chute.

11. Recyclage

Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec les ordures ménagères. En fin de vie, éliminez l'appareil conformément aux dispositions légales en vigueur.

Vous remplirez ainsi vos obligations légales et contribuerez à la protection de l'environnement.

12. Données techniques

a) Généralités

Tension d'entrée ....10,8 V

Couple maximal....100 Nm

Pas de vitesse de charge n_0 .....0-2300 min ^-1

Taille du mandrin 6,3 mm (1/4 pouces)

Conditions de fonctionnement/stockage...... de 0 à +45 °C, 20 – 85 % HR

Dimensions (L x P x H)....180 x 57 x 165 mm (sans pile)

Poids....0,774 kg (sans pile)

b) Informations relatives au son et aux vibrations

Valeur d'émissions sonores L_PA 70,76 ± 3,0 dB(A)

Valeur d'émissions sonores L_WA 81,76 ± 3,0 dB(A)

Niveau de vibration....1,71 ± 1,5 m/s ^2

Incertitude K 1,50 m/s ^4

Le niveau d'émission de vibrations donné a été mesuré conformément à un test standardisé de la norme EN 60745, et peut être utilisé pour comparer un outil à un autre. La valeur de vibrations déclarée peut également être utilisée pour une évaluation préliminaire de l'exposition.

Attention ! L'émission de vibrations durant l'utilisation réelle de l'outil électrique dépend de la manière dont il est utilisé et peut différer de la valeur totale indiquée.

Afin de protéger l'utilisateur, définir des mesures de sécurité supplémentaires fondées sur une estimation de l'exposition dans les conditions réelles d'utilisation (en prenant en compte toutes les phases du cycle de fonctionnement, telles que les moments où l'outil est mis hors tension et où il tourne à vide, en plus du temps d'utilisation).

c) Pack d'accus et chargeur compatibles

Pack d'accu ......n° de commande de Conrad : 1493004

Chargeur d'accus .....n° de commande de Conrad : 1761445

13. Déclaration de conformité (DOC)

Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, déclare par la présente que ce produit est conforme à la

Directive sur la compatibilité électromagnétique 2014/30/UE

EN 55014-1:2006 + A1:2009 + A2:2011

EN 55014-2:2015

Directive sur la limitation des substances dangereuses 2011/65/UE

Cliquez sur le lien suivant pour lire le texte intégral de la déclaration de conformité UE :

Choisissez une langue en cliquant sur le drapeau correspondant, puis tapez le numéro de commande du produit dans le champ de recherche pour pouvoir télécharger la déclaration de conformité UE en format PDF.

Pagina
