BEDIENUNGSANLEITUNG 1664136 BASETECH

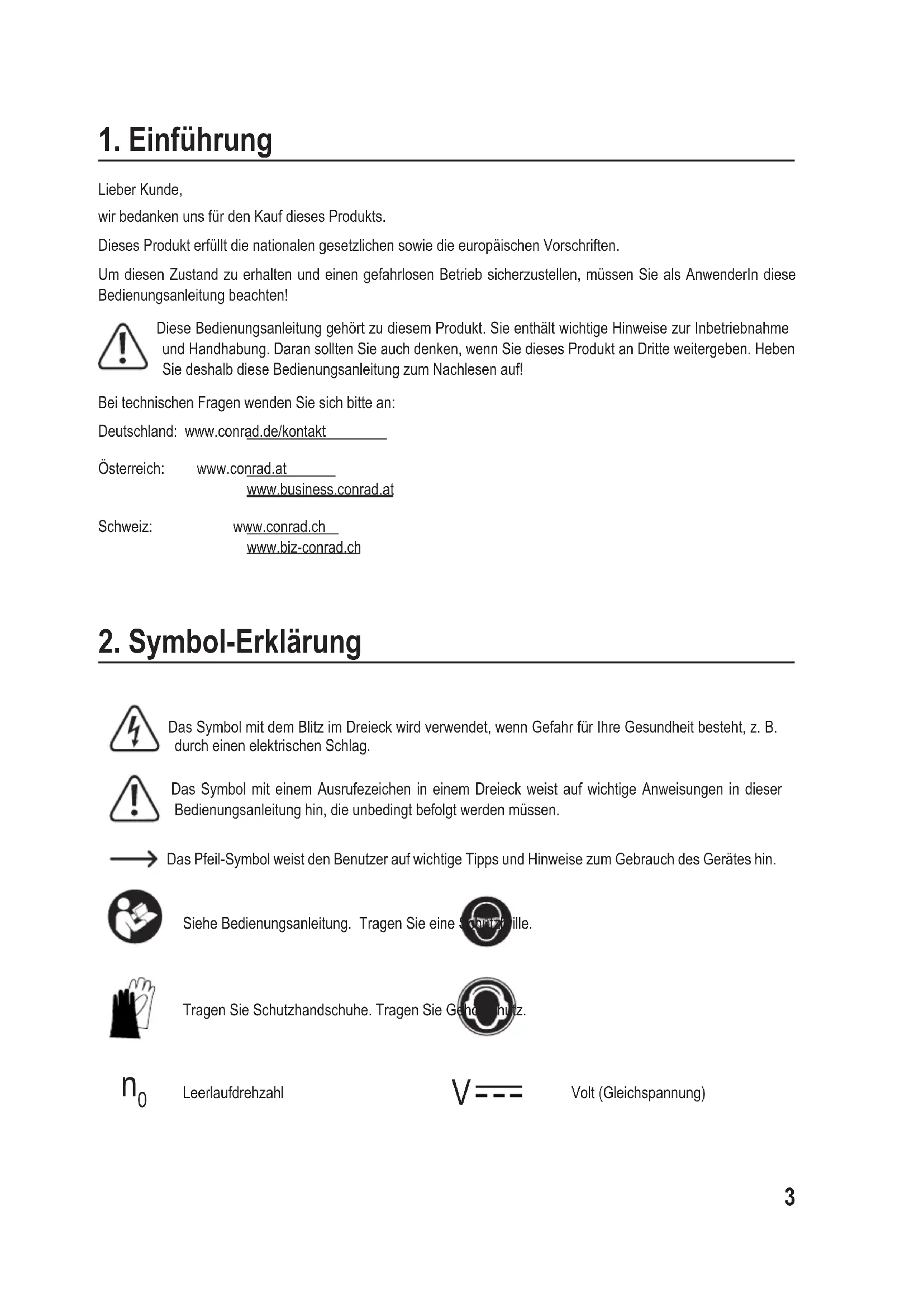

Lieber Kunde,wir bedanken uns für den Kauf dieses Produkts.Dieses Produkt erfüllt die nationalen gesetzlichen sowie die europäischen Vorschriften.Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als AnwenderIn diese Bedienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Daran sollten Sie auch denken, wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!Bei technischen Fragen wenden Sie sich bitte an:Deutschland: www.conrad.de/kontaktÖsterreich: www.conrad.at www.business.conrad.atSchweiz: www.conrad.ch www.biz-conrad.ch

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z. B. durch einen elektrischen Schlag. Das Symbol mit einem Ausrufezeichen in einem Dreieck weist auf wichtige Anweisungen in dieser Bedienungsanleitung hin, die unbedingt befolgt werden müssen. Das Pfeil-Symbol weist den Benutzer auf wichtige Tipps und Hinweise zum Gebrauch des Gerätes hin.Siehe Bedienungsanleitung. Tragen Sie eine Schutzbrille. Tragen Sie Schutzhandschuhe. Tragen Sie Gehörschutz.

Volt (Gleichspannung)4 /min oder min

Das Produkt entspricht den geltenden europäischen Bestimmungen und es wurde eine Bewertungsmethode für die Übereinstimmung mit diesen Bestimmungen durchgeführt.

3. Bestimmungsgemäße Verwendung

Das Produkt ist mit einer Vielzahl von Bits (nicht im Lieferumfang enthalten) zum Eindrehen und Ausdrehen von Schrauben/Bolzen und Muttern mit Links- und Rechtsgewinde vorgesehen. Das Produkt hat einen Schlagmechanismus, der eine deutlich höhere Drehzahl erreicht als ein üblicher Akku-Schraubendreher.Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, können Bauteile beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie z. B. Kurzschluss, Feuer und Stromschläge hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

• 1 x Hauptgerät• Bedienungsanleitung Aktuelle Bedienungsanleitungen Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den QR-Code auf dieser Seite. Befolgen Sie die Anweisungen auf der Webseite. Dieses Produkt wird ohne Akku und ohne Zubehörteile geliefert. Sie müssen einen geeigneten Akku/ein Ladegerät und Zubehörteile kaufen:• Akkupack: Conrad Best.-Nr. 1493004• Ladegerät: Conrad Best.-Nr. 1761445• 147-teiliges Bit-Set: Conrad Best.-Nr. 8144895

5. Allgemeine Sicherheitshinweise für

Elektrowerkzeuge WARNUNG! Lesen Sie alle Warnhinweise und Anweisungen. Eine Nichtbefolgung dieser Anweisungen kann zu Stromschlag, Brand und/oder schweren Verletzungen führen. Bewahren Sie alle Warnhinweise und Anweisungen zum späteren Nachschlagen auf. Der Begriff „Elektrowerkzeug“ in den Warnhinweisen bezieht sich auf Ihr netzbetriebenes (verkabeltes) Elektrowerkzeug oder Ihr batteriebetriebenes (kabelloses) Elektrowerkzeug. a) Sicherheit im Arbeitsbereich

• Halten Sie den Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen.

• Elektrowerkzeuge dürfen nicht in explosionsgefährdeten Umgebungen benutzt werden, z. B. wenn entzündliche Flüssigkeiten, Gase oder Stäube vorhanden sind. Durch Elektrowerkzeuge entstehen Funken, die Staub oder Dämpfe zünden können.

• Bei Betrieb eines Elektrowerkzeugs müssen Kinder und Passanten ferngehalten werden. Durch Ablenkung besteht die Gefahr, die Kontrolle über das Werkzeug zu verlieren. b) Elektrische Sicherheit

• Der Netzstecker des Elektrowerkzeugs muss zur Steckdose passen. Der Netzstecker darf nicht verändert werden. Verwenden Sie keine Adapterstecker für geerdete Elektrowerkzeuge. Unveränderte Netzstecker und passende Steckdosen verringern das Stromschlagrisiko.

• Vermeiden Sie Körperkontakt mit geerdeten Oberächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht eine erhöhte Stromschlaggefahr, wenn Ihr Körper geerdet bzw. mit Schutzerde verbunden wird.

• Schützen Sie Elektrowerkzeuge vor Regen oder feuchten Bedingungen. Dringt Wasser in ein Elektrowerkzeug ein, steigt die Stromschlaggefahr.

• Das Netzkabel darf nicht zweckentfremdet werden. Das Netzkabel darf unter keinen Umständen benutzt werden, um das Elektrowerkzeug zu tragen, daran zu ziehen bzw. von der Steckdose zu trennen. Halten Sie das Kabel von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen fern. Ein beschädigtes oder verfangenes Netzkabel erhöht das Stromschlagrisiko.

• Bei Betrieb eines Elektrowerkzeugs im Freien muss ein außentaugliches Verlängerungskabel benutzt werden. Durch Verwendung eines außentauglichen Kabels sinkt die Gefahr eines Stromschlags.

• Falls der Einsatz eines Elektrowerkzeugs in Feuchträumen unvermeidlich ist, muss eine per FI- Schalter (Fehlerschutz-Stromschalter) abgesicherte Stromversorgung benutzt werden. Durch den FI-Schalter sinkt die Stromschlaggefahr.6 c) Persönliche Sicherheit

• Bleiben Sie wachsam, behalten Sie Ihre Bewegungen im Auge und wenden Sie Ihren gesunden Menschenverstand an, wenn Sie ein Elektrowerkzeug einsetzen. Benutzen Sie das Elektrowerkzeug nicht, wenn Sie müde sind oder unter dem Einuss von Arzneimitteln, Alkohol oder Medikamenten stehen. Eine unachtsame Bewegung während der Arbeit mit dem Elektrowerkzeug kann ernsthafte Verletzungen hervorrufen.

• Verwenden Sie persönliche Schutzausrüstung. Tragen Sie stets einen Augenschutz. Eine Schutzausrüstung wie etwa eine Staubschutzmaske, rutschsichere Schuhe, ein Schutzhelm oder ein an die jeweiligen Arbeitsbedingungen angepasster Gehörschutz senken die Verletzungsgefahr.

• Verhindern Sie einen versehentlichen Anlauf der Maschine. Vergewissern Sie sich, dass der Schalter in der Position „AUS” ist, bevor Sie den Stecker in die Steckdose stecken. Das Tragen von Elektrowerkzeugen mit einem Finger am Betriebsschalter oder das Anschließen von Elektrowerkzeugen bei eingeschaltetem Betriebsschalter stellt eine Unfallquelle dar.

• Justierschlüssel oder Schraubenschlüssel müssen vor dem Einschalten des Elektrowerkzeugs abgenommen werden. Bleibt ein Schrauben- oder Justierschlüssel an einem rotierenden Teil des Elektrowerkzeugs, besteht erhöhte Verletzungsgefahr.

• Nicht zu weit nach vorn strecken. Achten Sie stets auf einen festen Stand und auf Ihr Gleichgewicht. In unberechenbaren Situationen halten Sie das Elektrowerkzeug dadurch besser unter Kontrolle.

• Kleiden Sie sich korrekt. Tragen Sie weder lose Kleidung noch Schmuck. Halten Sie Ihre Haare, Kleidung und Handschuhe von sich bewegenden Teilen fern. Lose Kleidungsstücke, Schmuck oder lange Haare können von den sich bewegenden Teilen erfasst werden.

• Falls Vorrichtungen für den Anschluss einer Absaug- und Abscheideeinrichtung vorhanden sind, ist dafür zu sorgen, dass diese korrekt angeschlossen und verwendet werden. Das Verwenden dieser Einrichtungen verringert Gefährdungen durch Staub. d) Sorgfältiger Umgang und Gebrauch von Elektrowerkzeugen

• Üben Sie keinen Druck auf das Elektrowerkzeug aus. Verwenden Sie für den jeweiligen Einsatzzweck das richtige Elektrowerkzeug. Mit dem richtigen Elektrowerkzeug lassen sich die Arbeiten besser und sicherer in dem Tempo ausführen, für das es auch ausgelegt ist.

• Sollte sich das Elektrowerkzeug nicht am Schalter ein- oder ausschalten lassen, darf das Gerät nicht benutzt werden. Falls sich ein Elektrowerkzeug nicht mit dem Betriebsschalter kontrollieren lässt, stellt es eine Gefahrenquelle dar und muss repariert werden.

• Vor dem Einstellen, Zubehörwechsel oder Verstauen von Elektrowerkzeugen muss der Gerätestecker aus der Steckdose gezogen und/oder der Akku aus dem Elektrowerkzeug genommen werden. Durch diese Sicherheitsvorkehrungen verringert sich die Gefahr, dass sich das Elektrowerkzeug versehentlich in Gang setzt.

• Unbenutzte Elektrowerkzeuge müssen außerhalb der Reichweite von Kindern aufbewahrt werden. Personen, die mit dem Elektrowerkzeug oder mit diesen Anweisungen nicht vertraut sind, ist der Betrieb des Elektrowerkzeugs zu untersagen. In den Händen ungeschulter Personen stellen Elektrowerkzeuge eine Gefahr dar.7

• Elektrowerkzeuge müssen instandgehalten werden. Kontrollieren Sie, ob bewegliche Geräteteile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Gerätes beeinträchtigt ist. Vor dem Gebrauch muss ein beschädigtes Elektrowerkzeug repariert werden. Viele Unfälle werden durch schlecht instandgehaltene Elektrowerkzeuge verursacht.

• Schneidwerkzeuge müssen immer scharf und sauber sein. Korrekt gewartete Schneidwerkzeuge mit scharfen Schneidkanten laufen weniger Gefahr, sich festzusetzen und sind leichter unter Kontrolle zu halten.

• Befolgen Sie bei der Verwendung des Elektrowerkzeugs, der Zubehörteile und Einsatzwerkzeuge etc. die vorliegenden Hinweise und berücksichtigen Sie dabei auch die Arbeitsbedingungen sowie die auszuführenden Arbeiten. Der Einsatz des Elektrowerkzeugs für Arbeiten, die von den vorgesehenen Einsatzzwecken abweichen, können gefährliche Situationen hervorrufen.

• Halten Sie die Oberächen der Griffe trocken, sauber und frei von Öl und Fett. Wenn die Oberächen der Griffe rutschig sind, haben Sie in unerwarteten Situationen keine Kontrolle über das Werkzeug. e) Sorgfältiger Umgang und Gebrauch von Akkugeräten

• Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.

• Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

• Wenn der Akku nicht in Verwendung ist, halten Sie ihn von anderen Metallobjekten wie Büroklammern, Münzen, Schlüsseln, Nageln, Schrauben oder anderen kleinen Metallgegenständen fern, die eine Verbindung der Kontakte herstellen können. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.

• Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie ärztliche Hilfe in Anspruch. Austretende Akkuüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

• Verwenden Sie den Akku oder das Werkzeug nicht, wenn diese beschädigt oder verändert wurden. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und Feuer, Explosionen oder Verletzungsgefahren verursachen.

• Setzen Sie den Akku oder das Werkzeug keinem Feuer oder extremen Temperaturen aus. Die Einwirkung von Feuer oder Temperaturen über 130°C kann eine Explosion verursachen.

• Befolgen Sie alle Hinweise zum Ladevorgang und laden Sie den Akku oder das Werkzeug nicht außerhalb des in den Gebrauchsanweisungen vorgesehenen Temperaturbereichs. Ein unsachgemäßer Ladevorgang oder ein Auaden bei Temperaturen außerhalb des angegebenen Bereiches kann den Akku beschädigen und die Brandgefahr erhöhen. f) Restgefahren Selbst wenn Sie dieses Gerät unter Beachtung sämtlicher Sicherheitsvorschriften bedienen, bestehen dennoch potenzielle Risiken für Körperverletzungen und Sachschäden. Folgende Gefahren können in Verbindung mit dem Aufbau und Design dieses Gerätes auftreten:8

• Gesundheitsschäden, die durch die Vibrationsemissionen hervorgerufen werden, wenn das Gerät über einen längeren Zeitraum benutzt oder nicht ordnungsgemäß bedient und einwandfrei gewartet wird.

• Verletzungen und Sachschäden durch defekte Verarbeitungswerkzeuge oder durch das plötzliche Auftreffen auf versteckte Objekte während des Gebrauchs.

• Gefahr von Körperverletzungen und Sachschäden aufgrund von weggeschleuderten Gegenständen. g) Reparatur

• Lassen Sie das Elektrowerkzeug nur von einem Fachmann und nur mit identischen Ersatzteilen reparieren. Auf diese Weise bleibt die Sicherheit des Elektrowerkzeugs erhalten.

• Warten Sie keine beschädigten Akkus. Eine Wartung der Akkus darf nur vom Hersteller oder autorisierten Dienstleistern vorgenommen werden. h) Sicherheitshinweise beim Bohren

• Tragen Sie beim Schlagbohren Gehörschützer. Die Einwirkung von Lärm kann Gehörverlust bewirken.

• Verwenden Sie Zusatzhandgriffe, wenn das Werkzeug mit solchen ausgestattet ist. Der Verlust der Kontrolle kann zu Verletzungen führen.

• Halten Sie das Gerät an den isolierten Griffächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug oder Befestigungselemente verborgene Stromleitungen treffen können. Der Kontakt des Einsatzwerkzeugs mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu Stromschlag führen.

• Verwenden Sie Klemmen oder andere praktische Vorrichtungen, um das Werkstück zu sichern und an einer stabilen Fläche zu befestigen. Wenn Sie das Werkstück mit der Hand oder gegen Ihren Körper halten, ist es instabil – Sie können die Kontrolle verlieren mögliche Verletzungen sind die Folge.

• Um das Risiko einer Explosion, eines Stromschlages oder von Sachschäden zu verringern, überprüfen Sie den Arbeitsbereich immer auf verborgene Gasleitungen, Stromleitungen oder Wasserleitungen.

• Halten Sie das Elektrowerkzeug sicher fest. Rechnen Sie beim Festziehen und Lösen der Schrauben/ Bolzen auf temporär hohe Gegendrehmomente.

(Ú Ausklappseite) 1 Werkzeugaufnahme 2 Schalter für die Drehrichtungssteuerung 3 Arbeitslicht 4 Ein-/Ausschalter mit variabler Geschwindigkeit 5 Akkufach9

7. Einrichtung und Vorbereitung

Schalten Sie das Produkt aus und entfernen Sie den Akku, bevor Sie es zusammenbauen, reinigen, Einstellungen vornehmen, warten, lagern oder transportieren. Tragen Sie beim Umgang mit dem Produkt immer Sicherheitshandschuhe. a) Bits einsetzen Aufgrund des Schlagmechanismus sollten Sie nur Bits verwenden, die zur Anwendung an Schlag- Schraubendrehern mit gleichem oder höherem Drehmoment als jenem des Produktes vorgesehen sind. Während des Einsetzens muss der Akku aus dem Produkt entfernt werden, um Verletzungen zu vermeiden. Das Produkt darf nicht mit Standard-Bohreinsätzen verwendet werden. Die Bits sind nicht im Lieferumfang enthalten. Verwenden Sie Bits mit einer Futtergröße von 6,3 mm (1/4 Zoll).

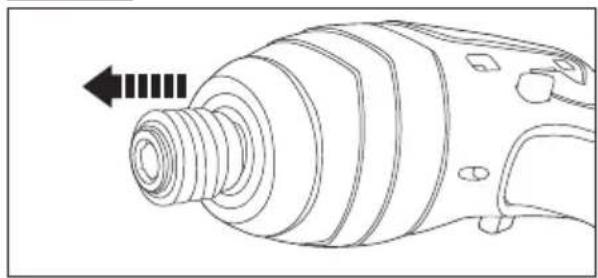

1. Ziehen Sie an der Spannhülse des Werkzeughalters (1) (Ú Abb. 1).

2. Setzen Sie den Bit in den Werkzeughalter (1) ein. Lassen Sie die Spannhülse los (Ú Abb. 2).

Abb. 1 Abb. 2 b) Akku einsetzen/wechseln Der Akku passt nur in einer Richtung auf das Produkt. Stecken Sie ihn nicht mit Gewalt in das Akkufach (5).

1. Schieben Sie den Akku in das Akkufach, bis er hörbar einrastet.

2. Um den Akku zu entfernen, drücken Sie auf die Entriegelungen an den Seiten des Akkus und ziehen Sie ihn heraus.10

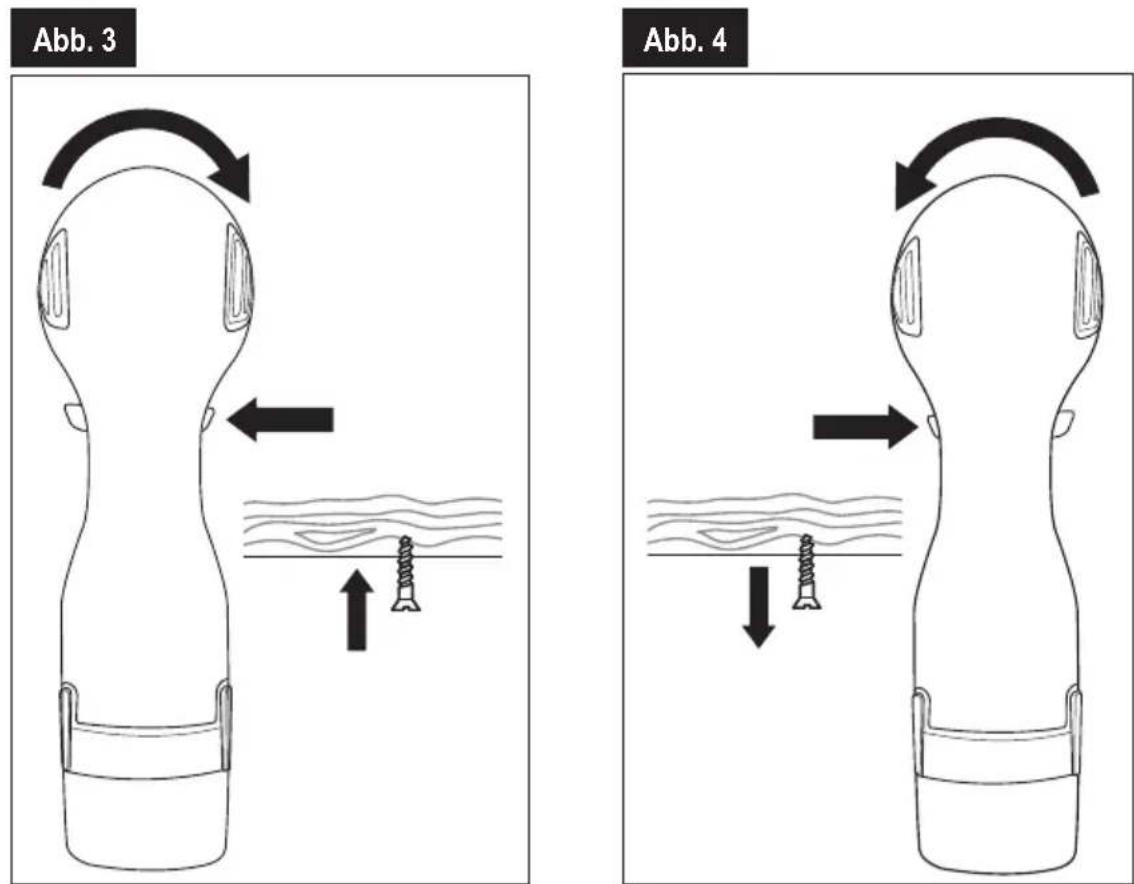

a) Drehrichtung einstellen

1. Um die Drehrichtung auf Festziehen einzustellen, schieben Sie den Schalter für die Drehrichtungssteuerung (2)

bis zum linken Anschlag (Ú Abb. 3).

2. Um die Drehrichtung auf Lösen einzustellen, schieben Sie den Schalter für die Drehrichtungssteuerung (2) bis

zum rechten Anschlag (Ú Abb. 4). Abb. 3 Abb. 4 b) Vor jedem Gebrauch zu tun/zu überprüfen

1. Tragen Sie eine Schutzbrille und Schutzhandschuhe. Es werden auch Gehörschutz und eine

Staubschutzmaske empfohlen. Angemessene Schutzkleidung verringert Verletzungen durch umheriegende Teile oder versehentlichen Kontakt mit rauen Oberächen.

2. Verwenden Sie keine Aufsätze oder Zubehörteile, die nicht vom Hersteller empfohlen werden. Dies kann zu

schweren Verletzungen führen.

3. Überprüfen Sie, ob die Zubehörteile korrekt xiert sind (ÚBits einsetzen).11

c) Tipps zur Bedienung Der Arbeitsvorgang besteht aus zwei Schritten: Einschrauben und Festziehen (Schlagmechanismus aktiviert). Der Schlagmechanismus wird aktiviert, sobald die Schraubverbindung fest ist und daher Last auf den Motor einwirkt (die Leistung des Motors wird auf gleichmäßige Rotationsschläge übertragen).

• Setzen Sie das Elektrowerkzeug nur dann auf die Schraube/den Bolzen oder die Mutter auf, wenn es ausgeschaltet ist. Rotierende Bits können abrutschen und das Gewinde beschädigen.

• Während des Betriebs sollten Sie mit einer langsamen Drehgeschwindigkeit beginnen und diese bei Bedarf im Laufe des Arbeitsgangs erhöhen. Die Drehgeschwindigkeit wird gesteuert, indem Sie den Ein/Aus-Schalter (4) unterschiedlich fest drücken.

• Es wird empfohlen, die ersten Umdrehungen von Hand, mit einem Schraubenschlüssel oder Schraubendreher durchzuführen, um das korrekte Eindrehen einer Komponente sicherzustellen.

• Wenn Sie mit Gewinde-Komponenten arbeiten, wenden Sie nicht zu viel Druck am Produkt an. Dies kann das Gewinde beschädigen.

• Bevor Sie größere/längere Schrauben eindrehen, ist es ratsam, eine Führungsbohrung (mit einem anderen Bohrer) mit dem Kerndurchmesser des Gewindes und einer Tiefe von ca. 2/3 der Schraubenlänge vorzubohren.

• Halten Sie das Produkt immer senkrecht zu der zu bohrenden Stelle. Wenn Sie es schräg halten, kann es zu einem Verrutschen oder Verklemmen der Schraube/des Bolzen kommen. d) Ein-/Ausschalten des Produktes Nach dem Festziehen der Schraube/des Bolzen beginnt der Schlagmechanismus des Produktes zu „stoßen“. Die maximale Dauer des Schlagmechanismus sollte maximal 1-2 Sekunden betragen. Das Produkt ist mit einem Arbeitslicht ausgestattet (3), um den Arbeitsbereich zu beleuchten. Das Arbeitslicht schaltet sich ein, wenn das Produkt in Betrieb ist, und schaltet sich automatisch aus, wenn das Produkt ausgeschaltet ist.

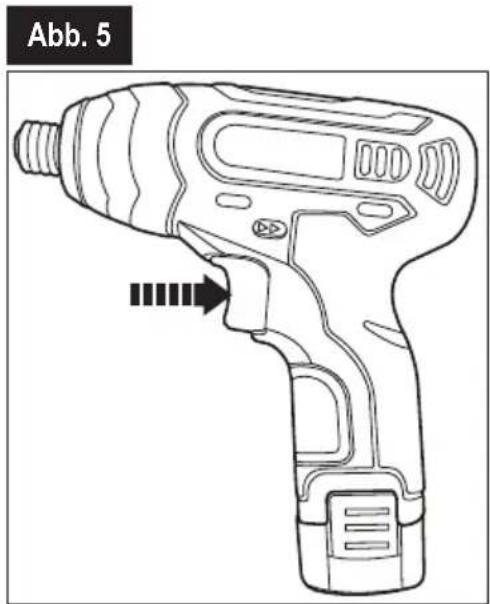

1. Um das Produkt einzuschalten, drücken Sie den Ein/Aus-Schalter (4) (Ú Abb. 5).

2. Um das Produkt auszuschalten, lassen Sie den Ein/Aus-Schalter (4) los.

Die Geschwindigkeit des Elektrowerkzeugs kann angepasst werden, indem Sie den Ein/Aus-Schalter (4) unterschiedlich fest drücken. Ein leichter Druck auf den Ein/Aus-Schalter bewirkt eine niedrige Drehgeschwindigkeit. Ein höherer Druck auf den Schalter bewirkt eine höhere Geschwindigkeit.

9. Reinigung und Pege

Schalten Sie das Produkt aus und entfernen Sie den Akku, bevor Sie es zusammenbauen, reinigen, Einstellungen vornehmen, warten, lagern oder transportieren. Trennen Sie auch das Ladegerät vom Stromnetz.

• Überprüfen Sie das Gerät regelmäßig auf offensichtliche Mängel wie lose Befestigungen und abgenutzte oder beschädigte Bauteile.

• Überprüfen Sie, ob alle Teile korrekt eingesetzt sind. Führen Sie vor jedem Einsatz notwendige Wartungen oder Reparaturen durch. Verwenden Sie unter keinen Umständen aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungen, um das Gehäuse des Produktes zu reinigen.

• Tauchen Sie das Produkt niemals in Wasser oder andere Flüssigkeiten ein.

• Reinigen Sie das Gehäuse des Produktes mit einem feuchten, fusselfreien Tuch.

• Reinigen Sie die Lüftungsschlitze an der Seitenabdeckung des Produktes mit einer weichen Bürste. Verstopfte Lüftungsschlitze können zu einer Überhitzung des Motors führen.

• Wischen Sie die Oberäche anschließend mit einem trockenen Tuch ab.

10. Lagerung und Transport

• Schalten Sie das Produkt aus und entfernen Sie den Akku.

• Reinigen Sie das Produkt wie oben beschrieben.

• Bewahren Sie das Produkt im Innenbereich, an einem trockenen, für Kinder unzugänglichen Ort auf.

• Wir empfehlen, das Produkt in der Originalverpackung zu lagern oder mit einem geeigneten Tuch oder Hülle abzudecken, um es vor Staub zu schützen.

• Schützen Sie das Produkt vor schweren Stößen oder starken Vibrationen, die beim Transport auftreten können. Sichern Sie das Produkt, um es vor dem Herunterfallen oder Umkippen zu schützen.13

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum Umweltschutz.

12. Technische Daten

• Futtergröße p. 6
• ,3 mm (1/4 Zoll) Betriebs-/Lagerbedingungen p. 0
• bis +45°C, 20 bis 85 % rF Abmessungen (B x T x H) p. 180
• x 57 x 165 mm (ohne Batterie) Gewicht ,774 kg (ohne Batterie) b) Schall- und Schwingungsinformationen Geräuschemissionswert L p. 0

Der in dieser Gebrauchsanleitung angegebene Schwingungsemissionswert wurde in Übereinstimmung einem in der europäischen Norm EN 60745 angegebenen, standardisierten Test ermittelt und kann zum Vergleich mit anderen Werkzeugen verwendet werden. Der angegebene Schwingungswert kann auch für eine vorläuge Expositionsbewertung herangezogen werden. Achtung! Abhängig von der jeweiligen Werkzeugverwendung können die Vibrationsemissionen im praktischen Einsatz des Elektrowerkzeugs von den Gesamtwertangaben abweichen. Das Ausmaß an Sicherheitsmaßnahmen und Maßnahmen zum Schutz des Verwenders basiert auf dem geschätzten Ausmaß an Beanspruchung (unter Berücksichtigung aller Abschnitte des Betriebs, wie z. B. Ausschalten der Maschine, Leerlauf sowie Auslösezeit). c) Geeigneter Akkupack und Ladegerät Akkupack ..........................................................Conrad Best.-Nr. 1493004 Ladegerät .........................................................Conrad Best.-Nr. 176144514

13. Konformitätserklärung (DOC)
