MODE D'EMPLOI F100F2010U HONEYWELL

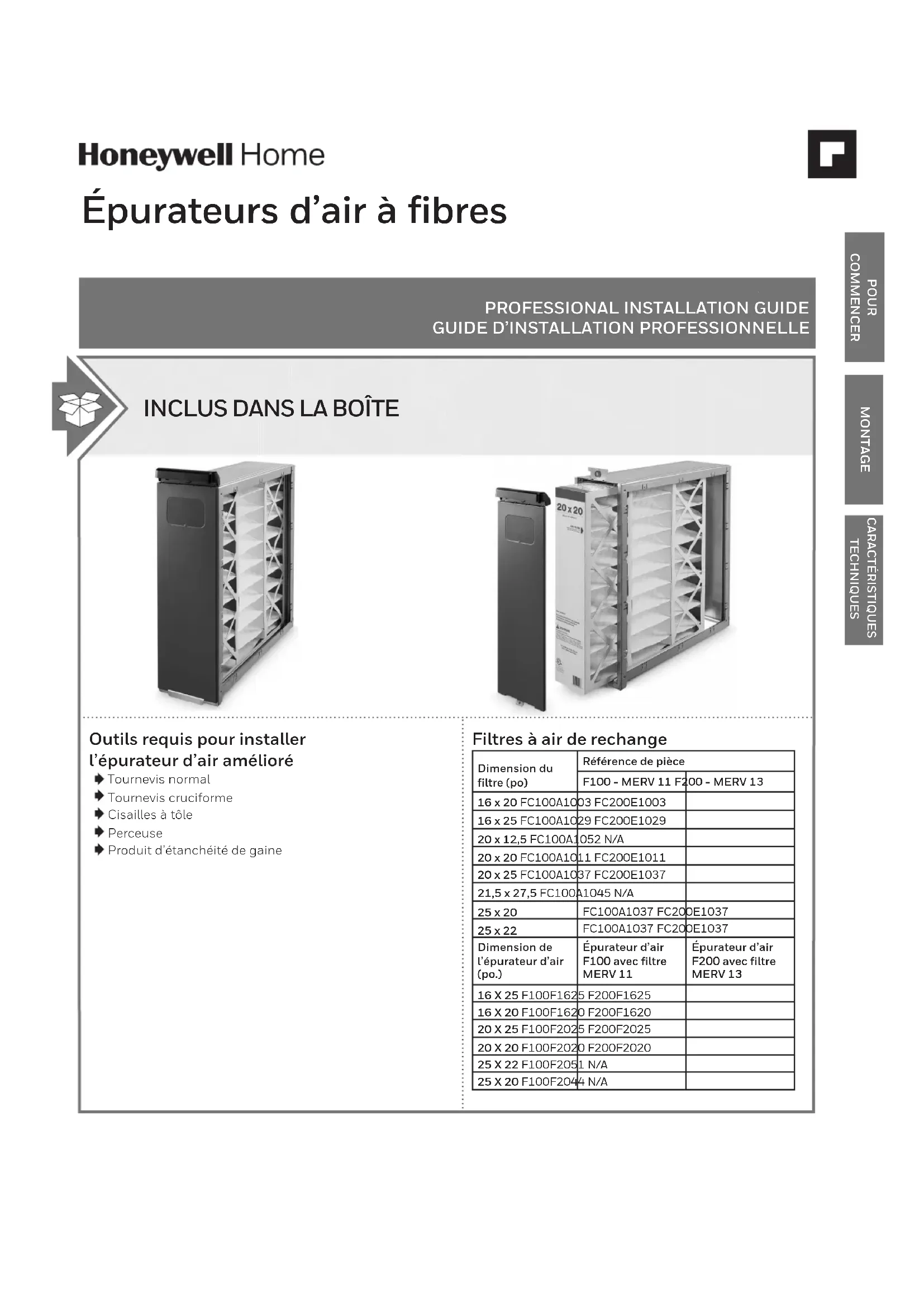

Filtres à air de rechange Dimension du ltre (po)Référence de pièceF100 - MERV 11 F200 - MERV 1316 x 20 FC100A1003 FC200E100316 x 25 FC100A1029 FC200E102920 x 12,5 FC100A1052 N/A20 x 20 FC100A1011 FC200E101120 x 25 FC100A1037 FC200E103721,5 x 27,5 FC100A1045 N/A25 x 20FC100A1037 FC200E103725 x 22FC100A1037 FC200E1037Dimension de l’épurateur d’air (po.)Épurateur d’air F100 avec ltre MERV 11Épurateur d’air F200 avec ltre MERV 1316 X 25 F100F1625 F200F162516 X 20 F100F1620 F200F162020 X 25 F100F2025 F200F202520 X 20 F100F2020 F200F202025 X 22 F100F2051 N/A25 X 20 F100F2044 N/A Épurateurs d’air à fibres

Outils requis pour installer l’épurateur d’air amélioré

Tournevis normal Tournevis cruciforme Cisailles à tôle Perceuse Produit d’étanchéité de gainePOUR COMMENCER Félicitations pour votre choix de l’Épurateur d’air à bres pour votre système de confort d’intérieur! L’Épurateur d’air à bres capture et retire une quantité considérable de particules contenues dans l’air circulant par le ltre à bres à plis haute efcacité. L’épurateur d’air à bres se monte facilement dans toutes les positions dans la gaine d’air de retour de tout appareil de chauffage à gaz, mazout, électrique et air pulsé et les systèmes de refroidissement par compresseur jusqu’à 5 tonnes. En outre, il ne nécessite aucun branchement électrique ni entretien excepté le remplacement périodique du ltre à bres. Lors de l’installation du produit...

1. Lire attentivement ces instructions. Le non-respect des instructions peut endommager le produit ou provoquer une

situation dangereuse.

2. Vérier les caractéristiques nominales indiquées dans les instructions et sur le produit pour s’assurer que le produit

correspond bien à l’application prévue.

3. L’installateur doit être un technicien expérimenté ayant reçu la formation adéquate.

Une f ois l’installation terminée, vérier que le produit fonctionne comme indiqué dans ces instructions. Fonctionnement Le ltre de l’Épurateur d’air à bres est constitué d’un réseau de bres. Lorsque l’air passe par l’épurateur d’air à bres, les particules comme la poussière, le pollen, les squames animales, les moisissures et les bactéries entrent en collision avec les bres du ltre et sont piégées. L’air propre ltré est acheminé dans le système de chauffage et de refroidissement et aère la maison. L’efcacité du nettoyage des particules de l’Épurateur d’air à bres est spéciée dans la section Caractéristiques techniques de ce manuel. À propos de l’épurateur d’air à bres Considérations relatives à l’application L’Épurateur d’air à bres est conçu pour fonctionner avec les appareils de chauffage à gaz, mazout, électrique et air pulsé et les systèmes de refroidissement par compresseur. Il peut aussi être utilisé avec des thermopompes uniquement si le ltre est remplacé régulièrement pour éviter les chutes de pression excessives. L’Épurateur d’air à bres n’est pas recommandé dans les applications pour lesquelles une chute de pression peut avoir de graves conséquences. Modèles L’épurateur d’air F100F comprend l’armoire, la porte d’accès et le ltre à bres MERV 11. L’épurateur d’air F200F comprend l’armoire, la porte d’accès et le ltre à bres MERV 13. Climatisation Monter l’épurateur d’air à bres en amont du serpentin d’évaporation du système de refroidissement. Le ltre permet de maintenir la propreté du serpentin et de réduire la maintenance. Humidicateurs L’épurateur d’air à bres est compatible avec les humidicateurs. Éviter les applications dans lesquelles de la brume d’eau peut atteindre le ltre. Si un humidicateur à atomisation est utilisé, le ltre à bres exigera un remplacement plus fréquent dû aux minéraux dans l’eau. Lampes UV Les lampes UV germicides peuvent endommager le ltre à bres. Elles doivent être situées hors de l’axe directe ou à un minimum de 3 pieds du ltre. Dans le cas contraire, le ltre doit être remplacé plus fréquemment. Épurateur d’air à bres 68-0239EF—13 12POUR COMMENCER Transitions Pour un nettoyage de l’air optimal, le débit d’air doit passer uniformément sur la face du ltre. Si la taille de la gaine est différente de l’armoire du ltre à bres, des transitions graduelles sont requises. Suivre ces instructions lors de la fabrication :

• Utiliser des transitions graduelles pour réduire les turbulences de l’air et augmenter l’efcacité.

• Utiliser des expansions de 20° maximum (environ 100 mm tous les 300 mm linéaires [4 po par pied de longueur]) de chaque côté du raccord de transition. Aubes directrices Si l’épurateur d’air à bres est installé près d’un coude ou d’un raccord à angle, ajouter des aubes directrices dans le coude pour distributeur le débit de façon plus uniforme sur la face du ltre. Voir gure centrale. Tôle L’épurateur d’air à bres peut être adapté à tous les systèmes de chauffage et de refroidissement à air pulsé neufs ou existants utilisés dans les applications résidentielles. Des transitions ou des aubes directrices peuvent être requises dans certaines applications pour une épuration de l’air plus efcace. Déviations Si la connexion de la gaine à l’appareil de chauffage dans une installation latérale alloue un espace inférieur à 178 mm (7 po) pour le montage de l’armoire de l’épurateur d’air à bres, attacher une déviation au coude. Voir gure en bas à droite. AUBES DIRECTRICES MF5651 MF948C MOINS DE 178 mm (7 po) DÉVIA TION AU MOINS 178 mm (7 po) AUBES DIRECTRICES REQUISES POUR UNE DISTRIBUTION UNIFORM

ÉVITER LES TURBULENCES. Épurateur d’air à bres 68-0239EF—13 13POUR COMMENCER Exigences d’installation importantes Sécurité personnelle

• Porter des lunettes de protection lors de l’installation de l’unité.

• S’assurer de ne pas entailler les ls électriques ou les gaines de climatisation.

• Respecter les normes de sécurité professionnelles et les codes de plomberie et d’électricité et d’installations mécaniques. Avant le montage

• En consultant la gure sur le couvercle et les listes dans le couvercle intérieur, s’assurer que tous les composants requis pour le modèle d’épurateur d’air à bres et tous les outils pour l’installation sont présents.

• S’assurer que la direction du débit d’air par l’épurateur d’air à bres correspond aux èches sur la face du ltre. Les èches doivent pointer dans la direction du débit d’air.

• Choisir un emplacement facilement accessible pour la vérication et le remplacement du ltre. Allouer un dégagement d’au moins 660 mm (26 po) à l’avant de l’unité pour retirer le ltre.

• Installer le ltre à air à bres à un endroit où la température ne dépasse pas les valeurs indiquées dans la section Caractéristiques techniques.

• Ne pas monter l’appareil dans la gaine d’air d’alimentation. REMARQUE : De manière générale, le meilleur empl acement est dans la gaine d’air de retour près du compartiment de la soufante pour favoriser la propreté du moteur de la soufante et des serpentins d’évaporation. Pour le remplacement d’un ancien épurateur d’air Si l’épurateur d’air à bres n’est pas identique à l’épurateur existant en matière de taille et de forme, avant d’effectuer une installation de modernisation, il peut être nécessaire d’ajouter des transitions de gaine pour assurer un débit d’air régulier. Pour assurer une performance optimale du système, remplacer le ltre tous les six mois (avant la saison de chauffage et avant la saison de refroidissement). Régler le programme en fonction des besoins, mais remplacer le ltre au moins une fois par an. Le non-respect de ces exigences annulera la garantie, nuira à l’installation et entraînera des appels de service injustiés. Épurateur d’air à bres 68-0239EF—13 14MONTAGE L’épurateur d’air à bres se monte dans n’importe quelle position dans la gaine d’air de retour, en général près du compartiment de la soufante de l’appareil de chauffage, mais la èche du ltre doit pointer dans la direction du débit d’air. Voir les Fig. 1-8 pour l’emplacement de l’épurateur d’air à bres pour une variété d’installations d’appareils de chauffage. REMARQUE :

’armoire de l’épurateur d’air à bres est sufsamment robuste pour aisément soutenir le poids de l’appareil de chauffage et du serpentin d’évaporation. Sélection de la position de montage Avant de commencer le montage : J’ai choisi un emplacement d’installation qui répond aux exigences des pages 5 à 6. M939C M940C Fig. 1. Appareil de chauffage superposé avec installation latérale. Le ltre à air à bres se monte verticalement à l’endroit où l’air de retour pénètre dans l’entrée latérale de l’appareil de chauffage. Fig 2. Appareil de chauffage superposé avec installation sous l’appareil de chauffage. L’épurateur d’air à bres se monte horizontalement à l’endroit où l’air de retour pénètre par en dessous. M941A Fig. 3. Appareil de chauffage superposé avec installation dans un placard. L’épurateur d’air à bres se monter verticalement sur l’appareil de chauffage entre ce dernier et l’ouverture de l’air de retour à volets de la porte du placard. Épurateur d’air à bres 68-0239EF—13 15MONTAGE M942C Fig. 4. Appareil de chauffage juxtaposé avec épurateur d’air à bres monté horizontalement dans le plénum de retour juste au-dessus de l’appareil de chauffage et à l’opposé du plénum de chauffage. M943C M944C Fig. 5. Appareil de chauffage à contrecourant avec épurateur d’air à bres monté horizontalement dans la gaine de retour ou le plénum juste au-dessus de l’appareil de chauffage. Fig. 6. Installation de ventilation centrale avec épurateur d’air à bres monté horizontalement dans la gaine de retour centrale. M945C M946C Fig. 7. Appareil de chauffage horizontal avec ltre à air à bres monté verticalement dans la gaine de retour près de l’appareil de chauffage. Fig. 8. Deux épurateurs d’air à bres ou plus utilisés dans un système haute capacité. Épurateur d’air à bres 68-0239EF—13 16MONTAGE La procédure suivante décrit une installation latérale typique sur un appareil de chauffage superposé existant (Fig. 1). Les autres procédures sont indiquées selon le besoin. D’autres modications des procédures d’installation peuvent être nécessaires pour terminer l’installation. REMARQUE :

ant de commencer l’installation, retirer et éliminer le ltre de l’appareil de chauffage existant (le cas échéant). Nettoyer intégralement le compartiment de la soufante. Si possible, nettoyer les gaines à l’aspirateur pour retirer la poussière accumulée dans une maison occupée ou la poussière de construction dans une maison nouvellement construite. L’épurateur d’air à bres ne peut pas retirer la saleté accumulée dans le compartiment de la soufante et des gaines de distribution. ÉTAPE 1 : Révision du plan d’installation Placer provisoirement l’armoire au sol, orientée dans le sens de l’installation. Insérer et retirer le ltre pour s’assurer que le plan alloue un dégagement sufsant pour un retrait et un remplacement facile du ltre. ÉTAPE 2 : Fixation de l’armoire à l’appareil de chauffage a. Aligner l’armoire sur l’ouverture de l’air de retour. b. Placer des cales sous l’armoire selon le besoin pour s’assurer que l’unité est bien assise. c. Créer une ouverture dans l’appareil de chauffage correspondant à l’ouverture de l’armoire. d. Attacher fermement l’armoire à l’appareil de chauffage. Attacher l’unité directement ou insérer un collet de départ dans l’ouverture de l’appareil de chauffage. Percer des trous et xer avec des vis à tôle ou des rivets, ou utiliser des joints coulissants. Si des trous sont percés, utiliser des pinces de verrouillage pour maintenir l’ouverture en place durant le perçage. ÉTAPE 3 : Installation des aubes directrices Installer les aubes directrices pour favoriser une distribution égale de l’air sur toute la surface du ltre en amont. Les installer lorsqu’un coude à 90° abrupt est installé directement contre l’armoire de l’épurateur d’air à bres. ÉTAPE 4 : Fixation de l’armoire aux gaines Attacher le côté de l’armoire aux gaines à l’aide de vis à tôle, de rivets ou de joints coulissants, selon le besoin. ÉTAPE 5 : Connexion des gaines a. Brancher la section de gaine verticale au coude. Si la section verticale est située à moins de 178 mm (7 po) du côté de l’appareil de chauffage, raccourcir la section horizontale ou attacher un raccord de déviation au coude. b. Lorsque la gaine est bien alignée, brancher la gaine verticale à la section horizontale. ÉTAPE 6 : Étanchéication des joints Étanchéier tous les joints du système d’air de retour entre le ltre à air à bres et l’appareil de chauffage pour éviter la poussière de pénétrer dans le ux d’air propre. ÉTAPE 7 : Installation du ltre Insérer le ltre dans l’armoire en s’assurant que la èche du ltre pointe dans la direction du débit d’air. Replacer la porte d’accès. Insérer la languette au bas de la porte dans la fente de l’armoire. Faire pivoter la porte pour la fermer et appuyer dessus pour l’enclencher en position fermée. Montage de l’Épurateur d’air à bres Épurateur d’air à bres 68-0239EF—13 17MONTAGE Vérication Vérier l’installation visuellement et s’assurer que :

• Le débit d’air est dans la direction de la flèche du filtre à air à fibres.

• Les aubes directrices et les transitions, le cas échéant, sont correctement installées.

• Les joints dans la tôle entre le filtre à air à fibres et l’appareil de chauffage sont étanches.

• Les raccords de tôle sont bien en place.

• Le filtre de l’appareil de chauffage d’origine a été retiré et le compartiment de la soufflante est propre. Une fois les vérications terminées :

• Replacer toutes les portes d’accès retirées durant l’installation ou la vérification.

• Mettre l’appareil de chauffage ou le système de refroidissement en marche sur un cycle complet pour s’assurer que le système fonctionne correctement. Entretien Le ltre à bres doit être remplacé lorsque la chute de pression sur le ltre à bres atteint 0,1 kPa (0,5poc.e.) ou une fois par an au minimum. Si l’épurateur d’air à bres est installé en aval d’un humidicateur à pulvérisation ou si l’installation inclut chauffage et refroidissement, un remplacement plus fréquent peut être requis. Un ltre obstrué doit être rapidement remplacé pour éviter les restrictions du débit d’air et une réduction de l’efcacité du système de chauffage/refroidissement. Noter la date de remplacement dans l’espace fourni sur le ltre à bres de rechange. Caractéristiques techniques Les caractéristiques techniques de cette publication n’incluent pas les tolérances de fabrication normales. En conséquence, une unité individuelle peut ne pas correspondre exactement aux caractéristiques techniques indiquées. Ce produit est testé et étalonné dans des conditions strictement contrôlées, et des différences de performance mineures peuvent avoir lieu si ces conditions sont différentes. Épurateur d’air à bres 68-0239EF—13

BLEAU) DIM. C (VOIR TABLEAU)DIM. D (VOIR TABLEAU) Caractéristiques du F100 Valeur MERV* : MERV 11 Chute de pression statique : 0,23 (PO C.E.) @ 2,54m/s Cotes d’efcacité* : Petites particules : E1 = 0,3 à 1,0 microns = 32% Particules moyennes : E2 = 1,0 à 3,0 microns = 72% Grosses particules : E3 = 3,0 à 10,0 microns = 96%

Caractéristiques du F200 Valeur MERV* : MERV 13 Chute de pression statique : 0,3 (PO C.E.) @ 2,54m/s Cotes d’efcacité* : Petites particules : E1 = 0,3 à 1,0 microns = 63% Particules moyennes : E2 = 1,0 à 3,0 microns = 91% Grosses particules : E3 = 3,0 à 10,0 microns = 99%

• Valeur d’efcacité minimale déclarée (ltres à bres uniquement)

• Les cotes d’efcacité sont basées sur la norme ASHRAE 52.2-1999. Filtres à air de rechange Dimension du ltre (po) Référence de pièce

F100 - MERV 11 F200 - MERV 13

16 x 20 FC100A1003 FC200E1003 16 x 25 FC100A1029 FC200E1029 20 x 12,5 FC100A1052 N/A 20 x 20 FC100A1011 FC200E1011 20 x 25 FC100A1037 FC200E1037 21,5 x 27,5 FC100A1045 N/A 25 x 20 FC100A1037 FC200E1037 25 x 22 FC100A1037 FC200E1037 Épurateur d’air à bres 68-0239EF—13 19Resideo Inc., 1985 Douglas Drive North Golden Valley, MN 55422 www.resideo.com Ce produit est fabriqué par Resideo Technologies, Inc., Golden Valley, MN, 1-800-468-1502 © 2019 Resideo Technologies, Inc. La marque de commerce Honeywell Home est utilisée sous licence avec l’autorisation d’Honeywell International Inc. Tous droits réservés. 68-0239EF—13 M.S. Rev. 11-19 | Imprimé aux États-Unis
