TM4591 - Contrôleur de température IFM - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Contrôleur de température IFM TM4591, plage de mesure : -50 à +150 °C, précision : ±0,5 °C, sortie : 4-20 mA, alimentation : 24 VDC.
Utilisation	Idéal pour le contrôle de température dans les applications industrielles, systèmes de chauffage, ventilation et climatisation.
Maintenance et réparation	Vérifier régulièrement les connexions électriques et la calibration. Remplacer les capteurs si nécessaire.
Sécurité	Respecter les normes électriques lors de l'installation. Éviter toute exposition à des conditions extrêmes non spécifiées.
Informations générales	Produit conçu pour une utilisation professionnelle, garantie de 2 ans, documentation technique disponible en ligne.

FOIRE AUX QUESTIONS - TM4591 IFM

Comment réinitialiser le contrôleur de température IFM TM4591 ?

Pour réinitialiser le contrôleur IFM TM4591, éteignez l'appareil, puis maintenez enfoncé le bouton de réinitialisation pendant 5 secondes tout en le rallumant.

Que faire si l'affichage du contrôleur est éteint ?

Vérifiez d'abord l'alimentation électrique. Assurez-vous que l'appareil est correctement branché et que le fusible n'est pas grillé.

Comment calibrer le contrôleur de température IFM TM4591 ?

Pour calibrer l'appareil, accédez au menu de configuration en maintenant le bouton de réglage enfoncé pendant 3 secondes, puis suivez les instructions à l'écran pour ajuster les paramètres de température.

Que faire si le contrôleur affiche une erreur ?

Si une erreur s'affiche, consultez le manuel d'utilisation pour le code d'erreur spécifique. Généralement, cela peut indiquer un capteur défectueux ou un problème de connexion.

Comment changer les unités de mesure sur le IFM TM4591 ?

Pour changer les unités, allez dans le menu de configuration et sélectionnez 'Unités'. Vous pouvez choisir entre Celsius et Fahrenheit.

Le contrôleur ne réagit pas aux changements de température, que faire ?

Vérifiez que le capteur est correctement installé et qu'il n'est pas endommagé. Assurez-vous également que les connexions électriques sont sécurisées.

Comment régler la température de consigne sur le IFM TM4591 ?

Pour régler la température de consigne, accédez au menu principal, sélectionnez 'Réglage de la température' et utilisez les boutons pour ajuster la valeur désirée.

Quels sont les accessoires compatibles avec le IFM TM4591 ?

Le contrôleur est compatible avec divers capteurs de température IFM. Veuillez consulter le site web du fabricant pour une liste complète des accessoires recommandés.

Comment puis-je vérifier la garantie de mon IFM TM4591 ?

Pour vérifier la garantie, consultez votre reçu d'achat ou contactez le service client d'IFM avec le numéro de série de votre appareil.

Où puis-je trouver le manuel d'utilisation du IFM TM4591 ?

Le manuel d'utilisation est disponible sur le site officiel d'IFM dans la section 'Support' ou 'Téléchargements'.

MODE D'EMPLOI TM4591 IFM

Notice d'utilisation Capeur de température

TM45x1

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3
1.2 Avertissements utilisés 3

2 Consignes de sécurité. 3
3 Usage prévu 4

4 Montage 4

4.1 Pour applications aseptiques selon EHEDG 4
4.2 Utiliser un raccord à souder / tube protecteur à souder 4

5 Raccordement electrique 5
6 Maintenance, réparation et élimination 5

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

Condition préalable
Action a effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

Reforence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements utilisés

ATTENTION

Avertissement de dommages corporels

Danger de blessures legères, réversibles.

2 Consignes de sécurité

L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.
• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contérer toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.
• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
  Utiliser le produit uniquement pour les applications pour lesquelles il a ete prevu ( Usage prevu).
• Utiliser le produit uniquement pour lesFluides admissibles.
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectuels par du personnel qualifié et autorisé par le responsable de l'installation.
  Assurer une protection efficace des apparéils et des câbles contre l'endommagement.

3 Usage prévu

L'appareil mesure la température de liquides et de gaz.

4 Montage

ATTENTION

Pendant le montage ou en cas de défaut, une haute pression ou des fluides chauds peuvent s'échapper de l'installation.

Risque de blessure du à la pression ou aux brûlures.
S'assurer que le circuit n'est pas sous pression avant d'effectuer des travaux de montage.
S'assurer que pendant les travaux de montage, des fluides ne peuvent pas s'écouler à l'endetroit du montage.

Capteurs avec raccord process Clamp :

Fixer l'appareil au moyen d'un serrage (partie opposée Clamp).

4.1 Pour applications aseptiques selon EHEDG

Si des raccords à souder sont utilisés, la surface de contact alimentaire doit être lisse (rugosité de surface Ra < 0,8 μm) et la soudure doit être effectue conformément aux directives EHEDG 9 et 35.

Si le capteur est correctement installé, il est approprié pour le NEP (nettoyage en place).

• Prendre en compte les limites d'utilisation (résistance à la température et résistance de la matière) selon la fiche technique.

S'assurer d'une intégration de l'appareil dans l'installation selon EHEDG.
Utiliser une installation auto-vidant.
Utiliser uniquement des adaptateurs process homologues EHEDG ayant des joints d'etanchete speciaux exigés par la norme EHEDG.
En cas de composants prsent dans la cuve,ilsdoiventpermetre l'accesd'un jet de nettoyagedirect.Sassurer que toutes les zones en contact avec la matiere soient bien nettoyees.

4.2 Utiliser un raccord à souder / tube protecteur à souder

Remarques generales sur l'opération de soudage :

L'opération de soudage doit être effectuee par des personnes competentes, selon les regles de l'art.
Utiliser des matieres et des opérations de soudage qui sont appropriées à la matière du boitier.
Les surfaces doivent etre sans souillure de tout type.
Prendre en compte une préparation avec le plus grand soin des composants.

Opération de soudage :

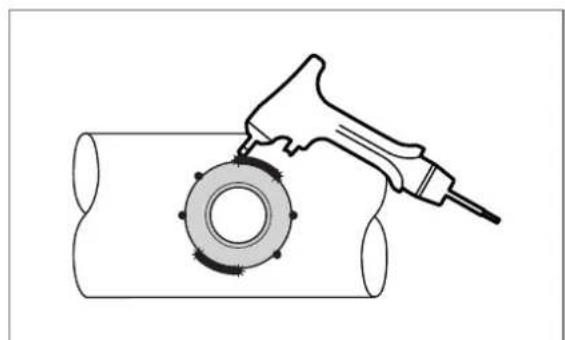

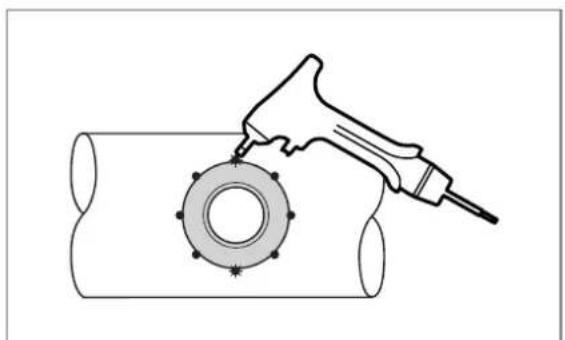

Fig. 1: Appliquer des points de fixation Fig. 2: Appliquer des soudures

Applique les points de soudure du tube protecteur à souder à distance égale (en croix) pour garantir une force de retenue suffisante.
Applique l'une en face de I'autre les soudures entre les points de fixation.
Respecter des pauses suffisantes entre les différentes opérations de soudage pour éviter que le tube protecteur à souder devienne brûlant ou se déforme en raison d'une surchauffe.

Après la fin de l'opération de soudage :

Laisser la piece usinée refroidir.
Nettoyer filetage et le graisser avec une graisse appropriee et homologuee pour l'application.
Visser le capteur dans le raccord et serrer. Couple de serrage : 30...50 Nm.

5 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié. Alimentation selon EN50178, TBTS, TBTP.

Mettre l'installation hors tension.
Raccorder l'appareil comme suit :

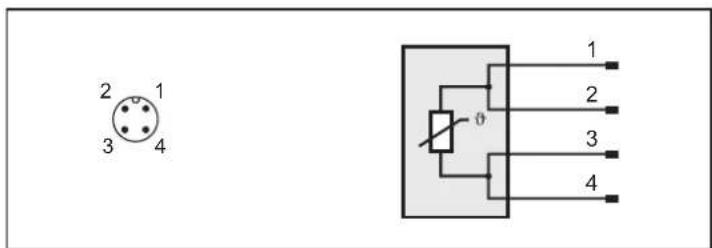

Fig. 3: Schéma de branchement (couleurs selon DIN EN 60947-5-2)

1:BN (brun) 2:WH (blanc)
3:BU (bleu) 4:BK (noir)

6 Maintenance, réparation et élimination

Cet apparéil ne nécessite aucun entretien.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination ecologique de l'appareil après son usage selon les règlements nationaux en viqueur.
Définir des intervalles de vérification du calibrage adaptés aux exigences du process.
