03809 - Relais électrique Vimar - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Relais électrique
Marque	Vimar
Modèle	03809
Dimensions	45 × 35 mm
Distance de fixation	36-24 mm
Alimentation	12-24 Vcc via bus
Consommation	30 mA
Tension maxi commutable	28 Vcc
Courant maxi commutable	7 A
Type de sortie	Contact sec inverseur (C, NO, NF)
Résistance entre bornes d'entrée	47 kΩ
Réglage tension activation	12 V ou 24 V par pontage
Température de fonctionnement	-5 à +40 °C
LED d'état	Verte : allumée = NO, éteinte = NF
Fonction principale	Transformer une sortie OC en contact sec
Installation	Par technicien qualifié, selon normes en vigueur
Entretien et nettoyage	Débrancher avant nettoyage, utiliser un chiffon sec
Sécurité	Respecter les consignes d'installation et les normes électriques
Conformité	REACH (UE) n° 1907/2006 – peut contenir des traces de plomb
DEEE	Ne pas jeter avec les déchets ménagers, recycler en centre agréé
Accessoires inclus	Carte interface relais, résistance 47kΩ intégrée

FOIRE AUX QUESTIONS - 03809 Vimar

Quelle est la tension d'alimentation du relais Vimar 03809 ?

L'alimentation se fait via le bus en 12-24 Vcc, avec une consommation de 30 mA.

Comment régler la tension d'activation du relais ?

La tension d'activation se règle via un pontage (broche C) : position par défaut 24 V, pour 12 V il faut déplacer le pont.

Quelle est la fonction de la LED sur le relais ?

La LED verte indique l'état : allumée = contact normalement ouvert (NO), éteinte = contact normalement fermé (NF).

Puis-je utiliser ce relais pour commuter du 230 V ?

Non, la tension maxi commutable est de 28 Vcc. Ne pas l'utiliser en courant alternatif ou à haute tension.

Quelle est la signification des bornes C, NO, NF ?

C = commun, NO = normalement ouvert (contact fermé quand relais activé), NF = normalement fermé (contact ouvert quand relais activé).

Comment installer le relais Vimar 03809 ?

L'installation doit être réalisée par un technicien qualifié. Fixer le relais à l'aide des orifices de fixation, puis raccorder l'alimentation et les sorties selon le schéma.

Que faire si le relais ne commute pas ?

Vérifier l'alimentation (12-24 Vcc), la présence du signal OC sur l'entrée, et le réglage du pont de tension. La LED doit s'allumer si l'activation est correcte.

Quelle est la résistance de fin de ligne intégrée ?

Une résistance de 47 kΩ est présente entre les bornes + et - de l'entrée Vin pour équilibrer les sorties supervisées.

Le relais est-il compatible avec une centrale d'alarme ?

Oui, il est conçu pour transformer une sortie OC (collecteur ouvert) d'une extension ou d'une zone de centrale en contact sec.

Comment nettoyer le relais Vimar 03809 ?

Débrancher l'alimentation avant tout nettoyage. Utiliser un chiffon sec et doux. Ne pas utiliser de produits liquides ou abrasifs.

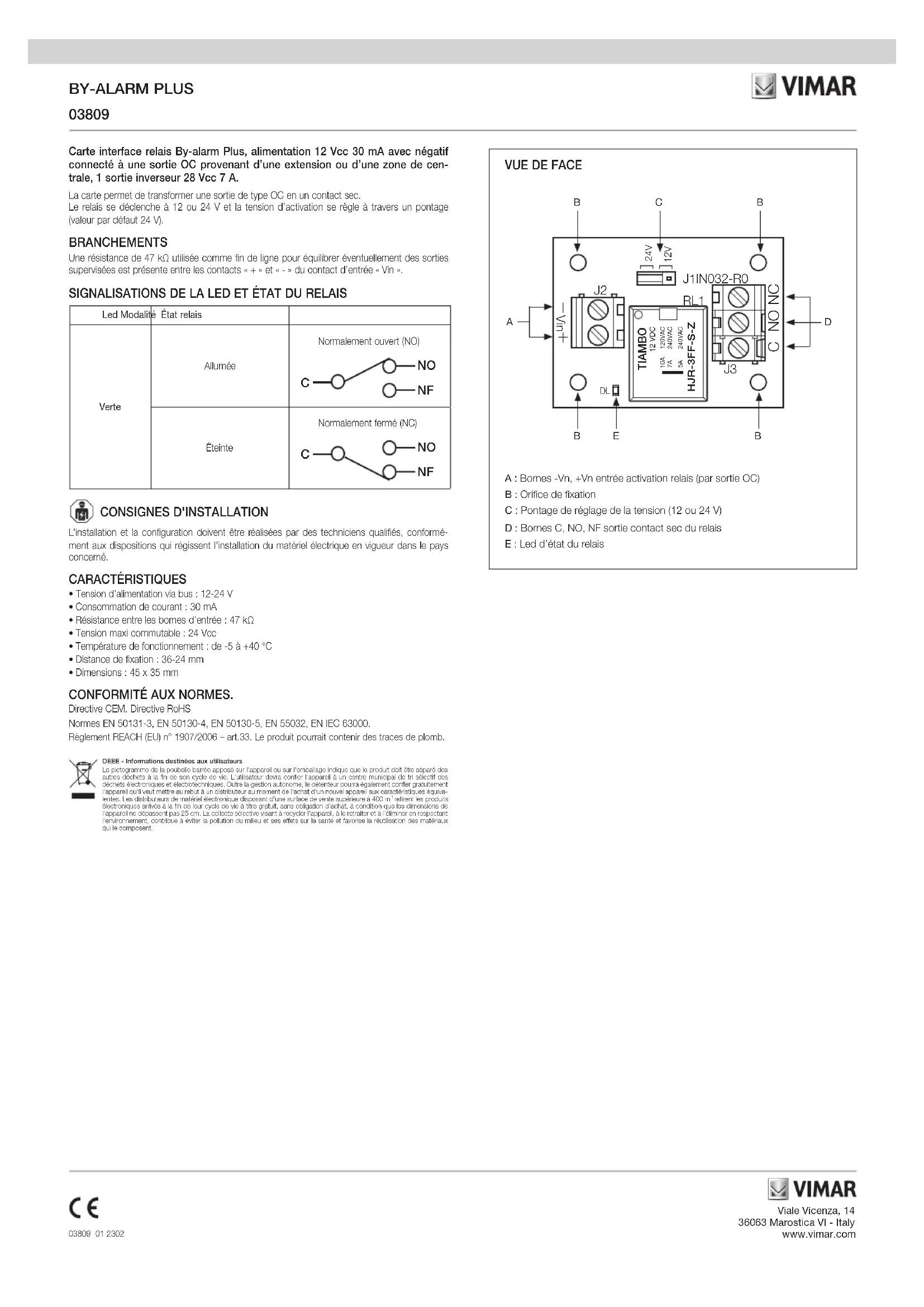

MODE D'EMPLOI 03809 Vimar

Carte interface relais By-alarm Plus, alimentation 12 Vcc 30mA avec négatif connecté à une sortie OC provenant d'une extension ou d'une zone de centrale, 1 sortie inverseur 28 Vcc 7 A.

La carte permet de transformer une sortie de type OC en un contact sec.

Le relais se déclenché à 12 ou 24V et la tension d'activation se règle à travers un pontage (valeur par défaut 24V ).

BRANCHEMENTS

Une résistance de 47k utilise comme fin de ligne pour équilibrer eventuellement des sorties supervises est presente entre les contacts « + » et « - » du contact d'entrée « Vin »

SIGNALISATIONS DE LA LED ET ÉTAT DU RELAIS

Led Modality État relais
Verte	Allumée	Normalement ouvert (NO) C NO NF
	Éteinte	Normalement fermé (NC) C NO NF

CONSIGNES D'INSTALLATION

L'installation et la configuration doivent être réalisées par des techniciens qualifiés, conformément aux dispositions qui regissent l'installation du matériel électrique en vigueur dans le pays concerné.

CHARACTERISTIQUES

Tension d'alimentation via bus : 12-24 V
- Consommation de courant : 30 mA
- Résistance entre les bornes d'entrée: 47 kΩ
Tension maxi commutable : 24 Vcc
- Température de fonctionnement : de -5 à +40 °C
- Distance de fixation : 36-24 mm
- Dimensions : 45 × 35 mm

Règlement REACH (EU) n° 1907/2006 - art.33. Le produit pourrait contérer des traces de plomb.

DEEE - Informations destinées aux utilisateurs

Le pictogramme de la poubelle barrière apposse on l'appareil ou sur l'emballage indique que le produit doit être séparé des autres déchets à la fin de son cycle de vie. L'utilisateur deva confier l'appareil à un centre municipal de tri sélectif des déchets électroniques et électrotechniques. Autre la gestion autonome, le detenteur pourra également confierment le appliée qui ne peutmettre au rebut à un distributeur au moment de l'achat d'un nouvel appliée aux caractéristiques équivalents. Les distributeurs de matériel électronique disposant d'une surface de vertie supérieure à 400m^2 réstitir les produits de la société à la fin de leur cycle de vie à fibrer libre, sans obligation d'achat, à condition que les dimensions ne sont pas épaissante par 25 cm. La collecte/optique visant à recycler l'appliée, à le retraitter et à l'éliminer en respectant l'environnement, contribue à évier la pollution du milieu et ses effets sur la santé et favorise la réutilisation des matériaux qui le composement.

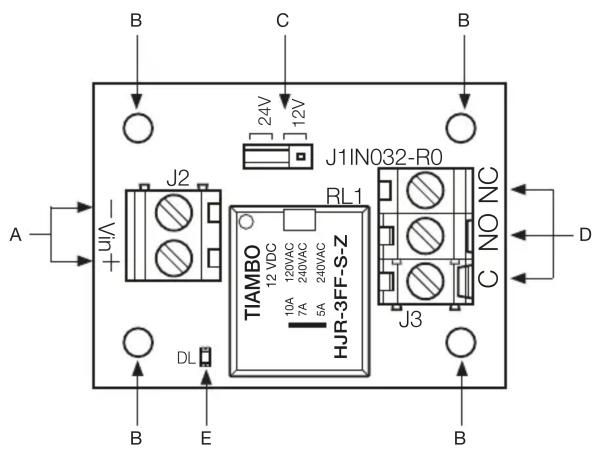

VUE DE FACE

A: Bornes -Vn, +Vn entree activation relais (par sortie OC)
B:Orifice de fixation
C: Pontage de réglage de la tension (12 ou 24 V)
D: Bornes C, NO, NF sortie contact sec du relais
E: Led d'etat du relais
