MODE D'EMPLOI DC3089W THERMADOR

Instructions d'installation 10

Avant de commencer 10

Extension du couvre-conduit de 6 po pour
hotte de cheminée murale 10

Rallonge télécopique pour hotte de cheminée mural... 11

Extension telescopique pour hotte murale 13

Soutien, accessoires, et pieces....page versa

Définitions de

SECURITÉ

AVERTISSEMENT

Ceci indique que le non respect de cet averissement peut entrainer des blessures graves, voir la mort.

ATTENTION

Ceci indique que le non respect de cet averissement peut entraîner des blessures légères ou moderées.

NOTICE: Ceci indique que la non-conformité à cet avis de sécurité peut entrainer des dégats à l'appareil ou à la propriété.

Note: Ceci vous avertit que d'importantes informations et/ou consèils sont fournis.

Cet apparéil électroménager de THIERMADORTM

est fait par BSH Home Appliances LtD

Nous attendons de vos nouvelles!

Instructions d'installation

Avant de commencer

Avant de commencer lisez et conservez ces instructions.

ATTENTION

Avant de réparer ou de nettoyer l'appareil, débranchez l'alimentation au panneau de service et verrouillez l'interrupteur d'alimentation pour éviter que l'alimentation ne soit rétablie accidentellement.

Avertissement issu de la proposition 65:

Ce produit pourrait contir un produit chimique reconnu par l'Etat de la Californie comme cancérigène ou ayant des effets nocifs sur la reproduction. Par conséquent, l'emballage de votre produit pourrait porter l'étiquette suivante, comme requis par la Californie :

AVERTISSEMENT ISSU DE LA PROPOSITION 65 DE L'ETAT DE LA CALIFORNIE:

AVERTISSEMENT

Cancér et dommages à la reproduction www.P65Warnings.ca.gov.

IMPORTANTE: Fixez la hotte avec conduit au mur avant d'installer la rallonge de conduit. Consultez la Instructions d'installation pour la ventilation avant d'installer la rallonge.

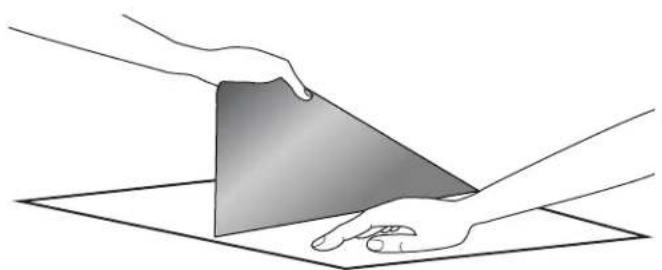

Enlevez le film protecteur

1. Retirez avec soin le film protecteur du couvercle du conduit et de la hotte avant le début de l'installation.
2. Maintenez le couvercle du conduit stable d'une main pendant que l'autre main enlève le film protecteur.

Extension du couvre-conduit de 6 po pour hotte de cheminée murale

Modèle de hotte compatibles

Les rallonges de conduit remplissant l'espace entre la hotte et les plafonds de 8 ou 9 pieds (2,4 ou 2,7 metres).

Modèle 6'' rallonge
HPCN36WS CHMHP366W
HPCN48WS CHMHP486W

Fixation de l'extension du couvre-conduit de 6 po pour hotte de cheminée murale Thermador Professional

1. Lors de l'installation d'une hotte avec conduit, il doit y avoir un espace minimal de 30 po (762 mm) entre la partie inférieure de la hotte et la surface de cuisson. Pour étabir le lieu d'installation de la hotte avec une rallonge de conduit, vous doivent calculer la hauteur de la rallonge (consultez la Instructions d'installation pour la ventilation).

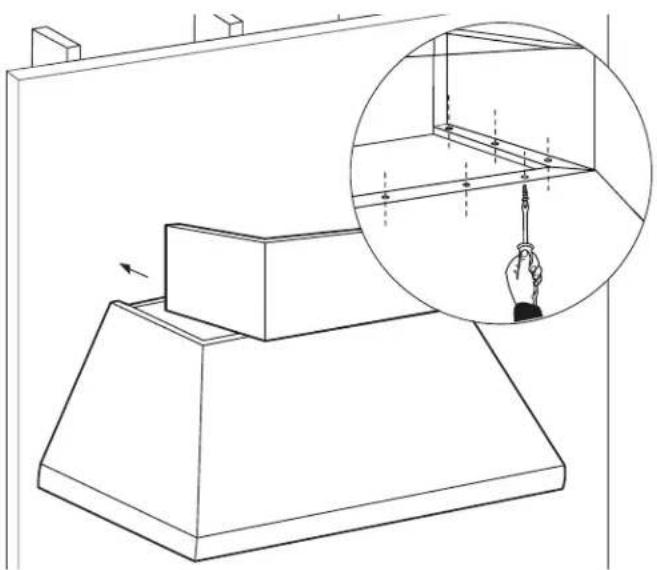

2. À partir de l'intérieur de la hotte, vissez dans le bas de la piece de recouvrement les vis à tôle de 5/8 po (16 mm) fournies à travers les trous lateraux et avant, comme illustré sur la figure. (La quantité de vis fournies dépend des dimensions de la hotte.)

Rallonge téléscopique pour hotte de cheminée mural

Les rallonges coulissantes sont conçues pour les plafonds de 10 pi (3 m).

Modèle Rallonge coulissante

HPCN36WS CHMHP36TW

HPCN36WS CHMHP36XTW

HPCN48WS CHMHP48TW

HPCN48WS CHMHP48XTW

Fixation de la rallonge téléscopique pour hotte de cheminée mural Thermador Professional

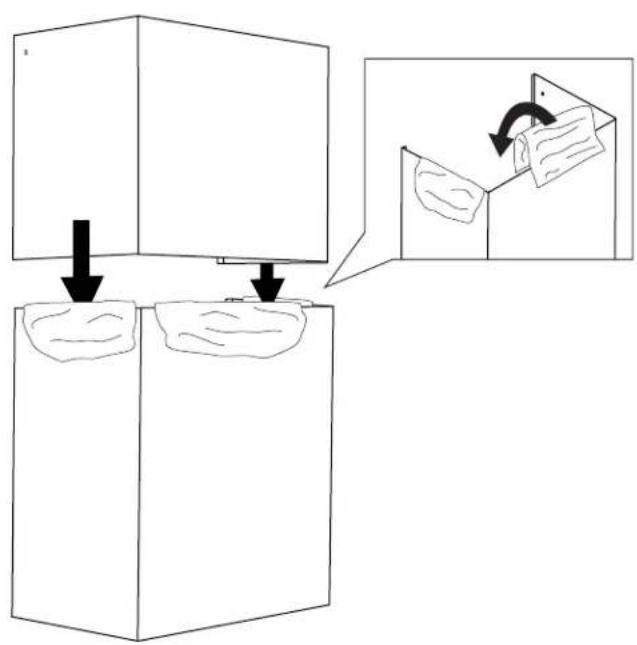

1. Pour éviter les éraflures, posez du papier sur les bords du conduit d'évacuation inférieur pour protégger la surface.

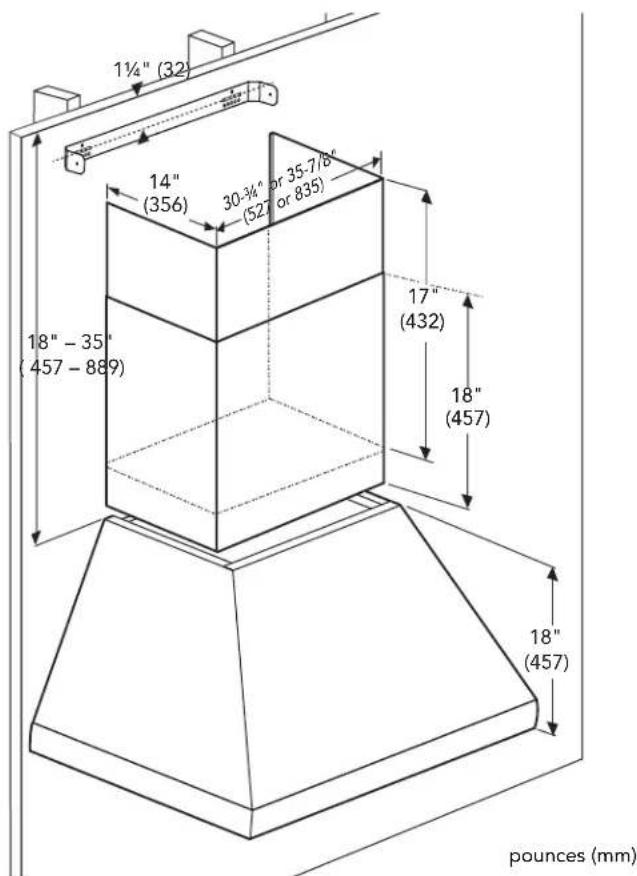

1. Assurez-vous de conserver un espace minimal de 30 po (762 mm) entre la partie inférieure de la hotte et la surface de cuisson (consultez instructions d'installation pour la ventilation).

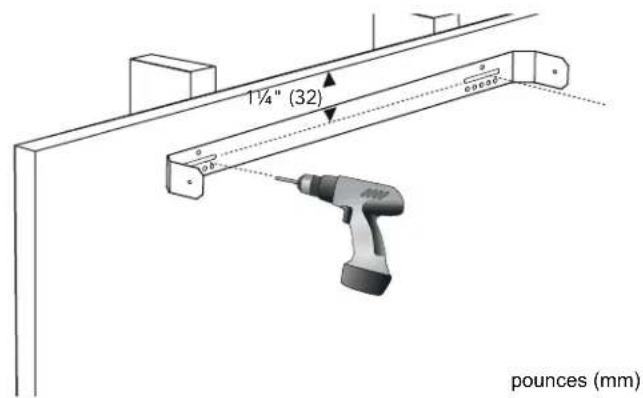

1. Repérez deux montants près du lieu d'installation. Le long des montants, mesure 1-1/4" (32 mm) du plafond au milieu du support.
2. Fixez le support aux montants du mur avec deux vis de 1/2'' (13 mm) fournies. Assurez-vous que le support est de niveau.

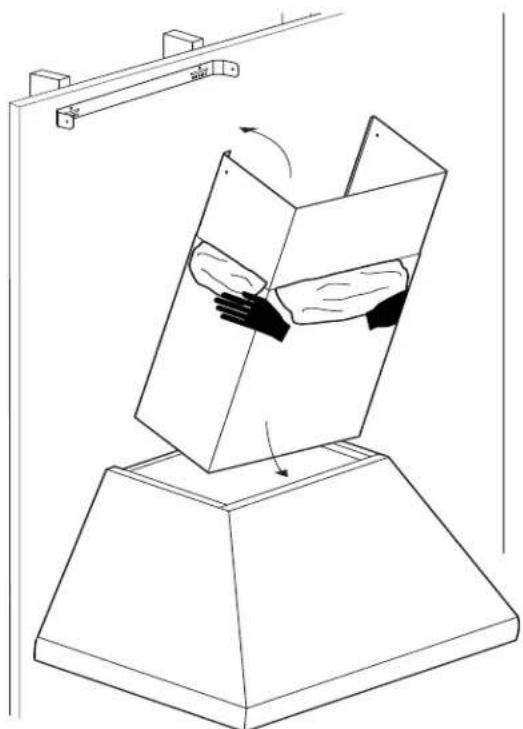

1. Insérez la piece de recouvrement en angle puis faites-la pivoter vers le mur.

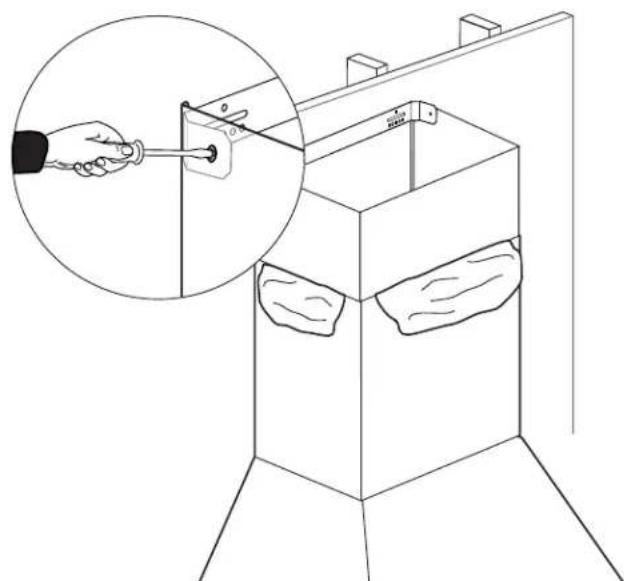

1. Tirez doucement la partie supérieure de la rallonge vers le haut. Vissez les côtes gauche et droit de la rallonge dans le support avec les vis en acier inoxydable fournies.

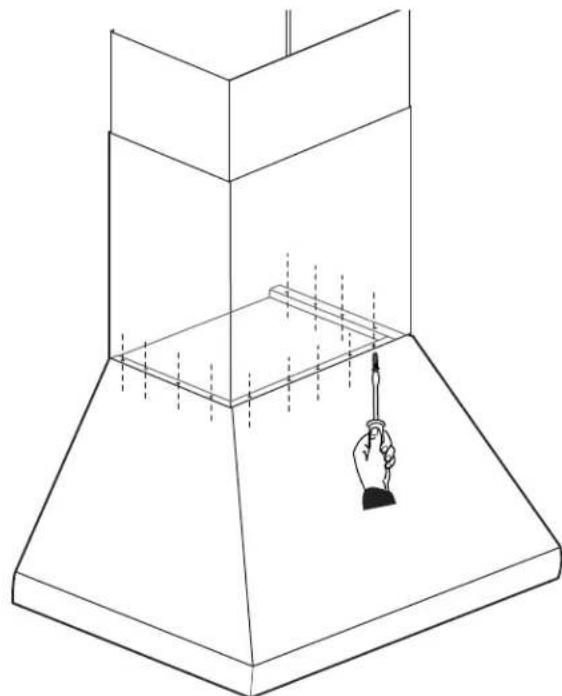

1. À partir de l'intérieur, vissez à travers les trouss latéraux et avant les vis à tôle de 5/8 po (16 mm) fournies dans le bas de la rallonge. La quantité de vis fournies dépend des dimensions de la hotte.

Extension téléscopique pour hotte murale

Les rallonges coulissantes sont conçues pour les plafonds de 12 pi. (3.6 m).

Modèle	8 - 9 pi. rallonde coulissante	10 - 12 pi. rallonde coulissante
PH30HWS DC	C3089W —
PH36HWS	DC3689W DC36101	2W
PH36GWS
PH42GWS DC	C4289W —
PH48HWS	DC4889W DC48101	2W
PH48GWS

Fixation de l'extension telescopique pour hotte murale Thermador Professional

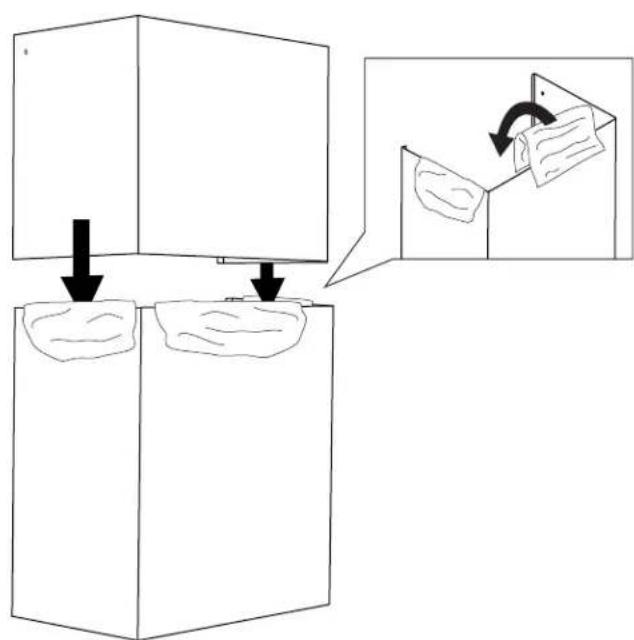

1. Pour éviter les éraflures, posez du papier sur les bords du conduit d'évacuation inférieur pour protégger la surface.

1. Assurez-vous de conserver un espace minimal de 30 po (762 mm) entre la partie inférieure de la hotte et la surface de cuisson (consultez instructions d'installation pour la ventilation).

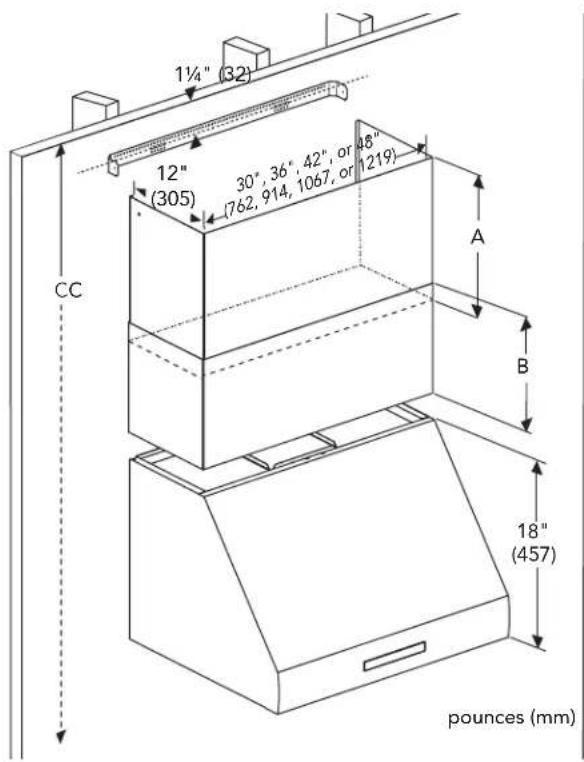

8-9 pi. hauteur d'installation

Modèle	Rallonge coulissante	A	B	C
PH30HWS	DC3089W	14'' (356)	11'' (279)	8' - 9'1'' (244 - 277 cm)
PH36HWS
PH36GWS
PH42GWS	DC4289W
PH48HWS	DC4889W
PH48GWS

10-12 pi. hauteur d'installation

Modèle	Rallonge coulissante	A	B	C
PH36HWS	DC361012W	32''(813)	30''(762)	9'6-12'2''(290-371 cm)
PH36GWS
PH48HWS	DC481012W
PH48GWS

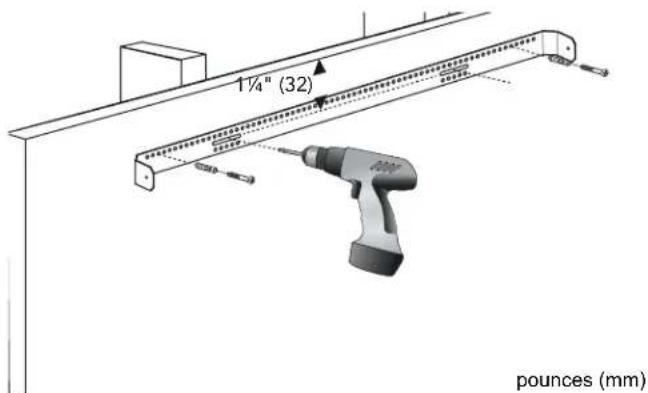

1. Reprez deux goujons au point de montage. Aux emplacements des montants du mur, mesurez 1-1/4" (32 mm) du plafond au milieu du support.
2. Aux extrémités du support, Sélectionnez et marquez deux trous dans la rangée du haut. Percez 2 trous de montage de 6,3mm (1/4"). Insérez deux ancrages muraux (fournis).

1. Montez le support aux montants muraux et aux emplacements des ancrages muraux à l'aide des vis 1/2" (13 mm) (fournies). Assurez-vous que le support est nivele..

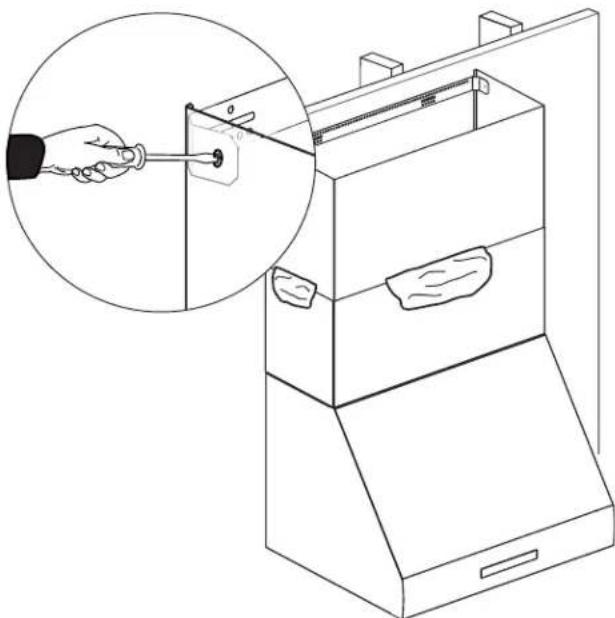

1. Tirez doucement la partie supérieure de la rallonge vers le haut. Vissez les cotes gauche et droit de la rallonge dans le support avec les vis en acier inoxydable fournies.

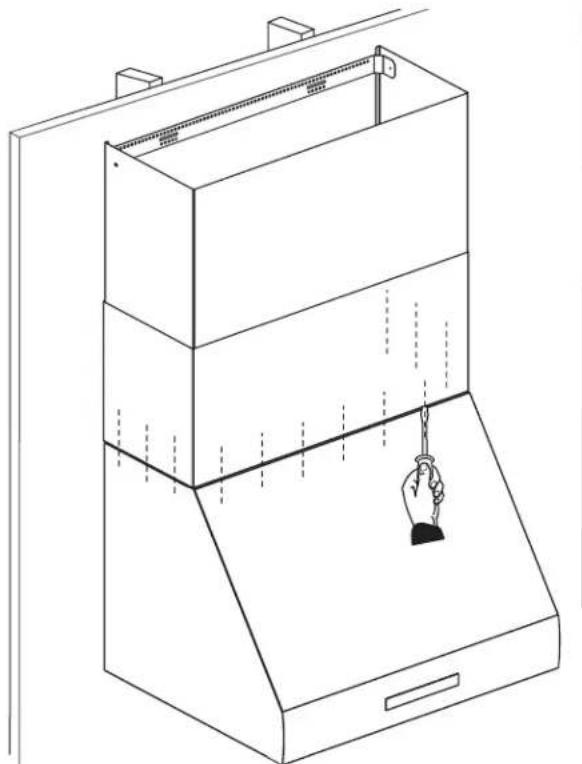

1. À partir de l'intérieur, vissez à travers les trouss latéraux et avant les vis à tôle de 5/8 po (16 mm) fournies dans le bas de la rallonge. La quantité de vis fournies dépend des dimensions de la hotte.

Índice de

MATERIALS

Merci d'être un client Thermador!

Thermador s'engage à offrir tout le tout le support dont vous et votre apparéil avez besoin afin que vous puissiez en profiter pleinement. N'hésitez pas à communiquer avec nous pour toute question. Nous serons heures de vous aider avec des directives concernant le nettoyage et les soins, des conseils de cuisson, des accessoires, le dépannage et plus encore.

É.-U.:

1-800-735-4328

thermador.com/customer-care

Canada :

1-800-735-4328

Accessoires et pieces

Vous trouvrez dans notre magasin d'accessoires en ligne des filtres, des produits nettoyants Thermador, des poèles teppanyaki, des plaques à frire, des pièces de rechange et plus encore.

É.-U.:

store.thermador.com/us

Canada :

Les filtres, pieces et accessoires peuvent être achetés auprès de nos distributeurs.

Marcone: 1-800-287-1627

Reliable Parts: 1-800-663-6060
