MODE D'EMPLOI LEDAK100D Air King

Ventilateur combiné, comprend

lumière et ventilation

LIRE et conserver ces instructions

LIRE SOIGNEUSMENT AVANT DE TENTER D'ASSEMBLER, INSTALLER, OPÉRER OU DE RÉPARER LE PRODUIT DÉCRIT. PROTEGEZ VOUS-MÉME ET LES AUTRES EN OBSERVANT TOUTE L'INFORMATION DE SECURITE. FAILLIR À SE CONFORMER AUX INSTRUCTIONS PEUT RÉSULTER EN BLESSURE PERSONNELLE GRAVE ET/OU EN DOMMAGE À LA PROPRIÉTÉ.

CONSERVER CES INSTRUCTIONS POUR RÉFÉRENCES FUTURES.

Instructions générales de sécurité

Lors de l'utilisation d'appareils électriques, des précautions de base doivent toujours être suivies pour réduire les risques.

d'incendie, de choc électrique et de blessures corporelles, incluant ce qui suit:

Avertissement : pour réduire

LES RISQUES D'INCENDIE, DE CHOC ELECTRIQUE

OU DE BLESSURES PERSONNELLES OBSERVER CE QUI SUIT :

a) Utiliser cette unité seulement de la manière pour laquelle le fabricant l'a conçu. Si vous avez des questions, veuillez contacter le fabricant. b) Avant d'effectuer un service ou de nettoyer l'unité, couper l'alimentation électrique dans le panneau de distribution et verrouiller le dispositif de déconnexion afin d'éviter que l'alimentation ne revienne accidentellement. Lorsque le dispositif ne peut être verrouillé, fixer solidement un avis d'avertissement, tel qu'une étiquette, au panneau de distribution.

Avertissement : pour réduire

LES RISQUES D'INCENDIE, DE CHOC ELECTRIQUE

OU DE BLESSURES PERSONNELLES OBSERVER CE QUI SUIT :

a) Le travail d'installation et le câblage électrique doit être effectué par une(des) personne(s) qualifiée(s) en conformité avec tous les codes et normes applicables, incluant la construction relative aux incendies. b) De l'air en quantité suffisante est requis pour la bonne combustion et l'évacuation de gaz par le conduit (cheminée) provenant d'équipement de brûlage au combustible pour prévenir un refoulement. Suivre les directives du fabricant de l'équipement de chauffage et les normes de sécurité telles que celles publiées par la National Fire Protection Association (NFPA) et de la American Society for Heating, Refrigeration, and Air Conditioning Engineers (ASHRAE), et de celles des autorités locales du code. c) Lors de coupe ou de perçage des murs et plafonds, ne pas endommager le filage électrique et autres utilisés cachées.

Attention : pour usage de ventilation

GÉNÉRALE EXCLUSIVEMENT. NE PAS UTILISER POUR

ÉVACUER DU MATÉRIEL ET DES VAPEURS DANGEREUSES OU EXPLOSIVES.

d) Les ventilateurs avec conduits doivent toujours être évacués vers l'extérieur

e) Cette unité doit être mise à la terre. f) Pour éviter des dommages aux roulements des moteurs et/ou des hélices bruyantes ou déséquilibrées, empêcher la poussière de cloison sèche, poussière de construction, etc., d'atteindre l'unité de puissance.

FONCTIONNEMENT CONTINU NE PAS POUVOIR FAN JUSQU'A

TOUTE LA CONSTRUCTION A ETÉ REMPLI. LE VENTILATEUR TIRAGE AU AIRBORNE DUST QUI POURRAIT NUIRE OPÉRATION ET RÉDUIRE LA VIE DU MOTEUR. USAGES DU FAN PENDANT LE PROCESSUS DE CONSTRUCTION ANNULERA TOUTES LES GARANTS.

g) Lire toutes les instructions avant d'installer ou d'utiliser la ventilateur. h) Si cet appareil doit être installé au-dessus d'une baignoire ou d'une douche, il doit être marqué comme approprié pour l'application et connecté à un DDT (disjoncteur différentiel de fuite à la terre) - circuit de dérivation protégé.

AVERTISSEMENT : POUR RÉDUIRE

LES RISQUES D'INCENDIE OU DE CHOC ELECTRIQUE, NE PAS UTILISER CE VENTILATEUR AVEC UN REGULATEUR DE VITESSE ELECTRONIQUE.

AVERTISSEMENT: NE PAS UTILISER DANS LES

CUISINES

AVERTISSEMENT : LA CANALISATION DE CE

VENTILATEUR A L'EXTERIEUR DU BâtIMENT A UN EFFET IMPORTANT SUR LE FLUX D'AIR, LE BRUIT ET LA CONSOMMATION D'ENERGIE DU VENTILATEUR. UTILISEZ LA ROUTE DE CANALISATION LA PLUS COURTE ET LA PLUS DROITE POSSIBLE POURUNE MEILLEURE PERFORMANCE, ET EVITEZ D'INSTALLER LE VENTILATEUR AVEC DES CONDUITS PLUS PETITS QUE RECOMMANDÉ. L'ISOLATION AUTOUR DES CONDUITS PEUT RÉDUIRE LA PERTE D'ENERGIE ET EMPECHER LE DÉVELOPPEMENT DE MOISISSURES. IL SE POT QUE LES VENTILATEURS INSTALLÉS AVEC DES CONDUITS EXISTANTS N'ATTEIGNENT PAS LEUR DÉBIT D'AIR NOMINAL.

Instructions d'installation

ATTENTION : VOUS ASSURER QUE L'ALIMENTATION EST COUPEE AU PANNEAU DE SERVICE AVANT DE COMMENCER L'INSTALLATION.

Préparation du ventilateur d'évacuation

1. Sortir le ventilateur de sa boîte et confirmer que toutes les pièces sont présentes. En plus du ventilateur d'évacuation, vous devriez avoir :

1-Grille 1- Assemblage de lumière 1 - Ensemble de clapet (attaché) 4-Traverses de montage

1-Lampe 1 - Feuillet d'instructions / sécurité 2. Choisir un emplacement pour votre ventilateur. Pour assurer la meilleure performance du débit d'air et sonore, il est recommandé que la longueur des conduits et que le nombre de coudes soient gardés au minimum et que des conduits rigides isolés soient utilisés. Ce ventilateur

nécessitera au moins 20,3cm (8po) de dégagement dans le plafond ou le mur, et s'installe au travers de cloison sèche d'une épaisseur de jusqu'à 1,9cm (3/4po). Le ventilateur s'installe entre 40,6cm ou 61cm (16po ou 24po) au centre des solives à l'aide des quatre (4).

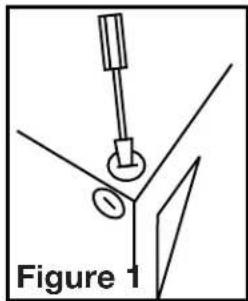

1. Sélectionnez le knock-out électrique le plus pratique et retirez à l'aide d'un tournevis à lame droite et installez un connecteur électrique approuvé (Figure 1).
2. Aucun matériel amortissant de vibrations supplémentaire n'est nécessaire pour ce ventilateur.

Nouvelle construction

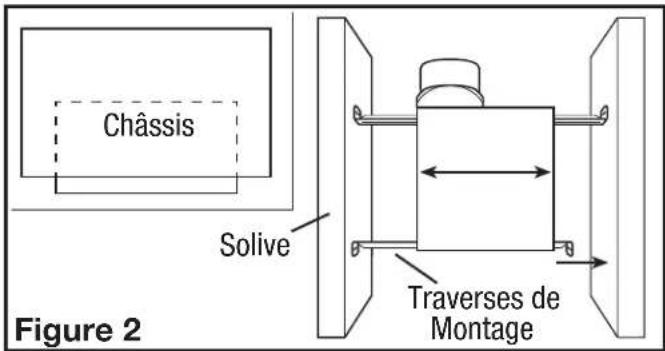

1. Installer les traverses sur le chassis et positionner le chassis près de la solive. Aligner le chassis pour qu'il soit à effleurement avec le plafond fini. Fixer les extrémités des traverses avec des clous ou des vis (non-comprises) aux solives et glisser le chassis à sa position finale (Figure 2).

Construction existante

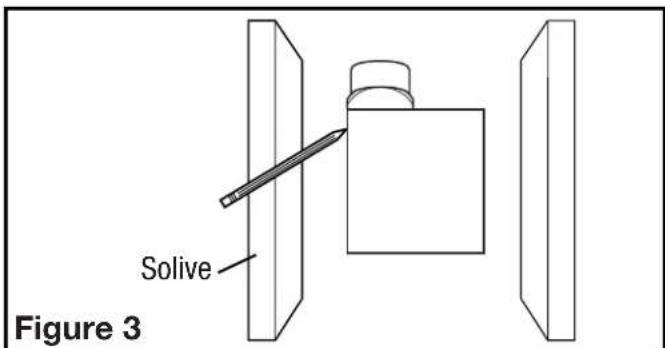

1. Placer le chassis en position entre les solives et tracer un contour sur le matériel du plafond (Figure 3). Mettre le chassis de côté et découvrir l'ouverture, en prenant soin de ne pas couper ou endommager des câbles électriques dissimulés ou autres utilisés. Installer les traverses sur le chassis et positionner le chassis dans le trou percé précédemment afin qu'il soit à effleurement avec le plafond fini. Fixer les extrémités des traverses aux solives (Figure 2).

Section 4 conduits

NOTE: UN CONDUIT PLUS RIGIDE DE 4 PO OU PLUS EST RECOMMANDE POUR UNE MEILLEURE PERFORMANCE.

ATTENTION : TOUS LES CONDUITS DOIVENT ETRE CONFORMES AUX CODES DU BÂTIMENT LOCAUX ET NATIONAUX.

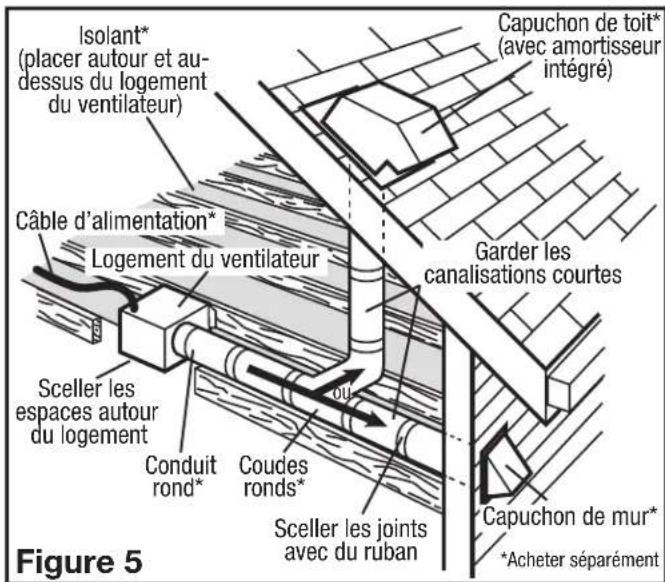

REMARQUE: La canalisation de ce ventilateur à l'extérieur du bâtiment a un effet important sur le flux d'air, le bruit et la consommation d'énergie du ventilateur. Utilisez la route de canalisation la plus courte et la plus droite possible pour une meilleure performance, et évitez d'inclure le ventilateur avec des conduits plus petits que recommandé. L'isolation autour des conduits peut réduire la perte d'énergie et empêcher le développement de moisissures. Il se peut que les ventilateurs installés avec des conduits existants n'atteignent pas leur débit d'air nominal.

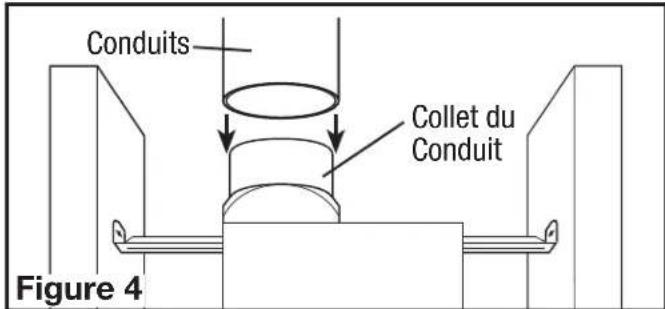

1. Raccorder le conduit au collet de conduit du ventilateur (Figure 4). Fixer en place à l'aide de ruban ou de serre-joint. Tous les jours, évacuer le ventilateur vers l'extérieur au travers d'un chapeau mural ou d'une fuite.

1. Assurez-vous que les joints des conduits et les pénétrations extérieures sont scellés avec du mastic ou tout autre matérielu similaire pour créer un passage d'air étanche afin de minimiser la perte ou le gain de chaleur et réduire le risque de condensation. Placez / enveloppez l'isolant autour du conduit et / ou ventilateur afin de minimier la possibilité d'accumulation de condensation à l'intérieur du conduit, ainsi que la perte ou le gain de chaleur (Figure 5).

Cablage

ATTENTION : VOUS ASSURER QUE L'ALIMENTATION EST COUPEE AU PANNEAU DE SERVICE AVANT DE COMMENCER L'INSTALLATION.

ATTENTION : TOUTES LES CONNXIONS DOIVENT ETRE

FAITES EN CONFORMITE AVEC LES CODES ELECTRIQUES LOCAUX OU NATIONAUX. SI VOUS N'ETES PAS FAMILIER AVEC LES METHODES D'INSTALLATION DE CABLEX ELECTRIQUE, RECURREZ AUX SERVICES D'un ELECTRICI QUALIFIE.

REMARQUE: cette unité possède un panneau d'accès létal pour le câblage qui ne requiert pas l'enlèvement de l'assemblage de la soufflante du ventilateur. Si vous choisissez de raccorder l'unité par l'intérieur, vous aurez besoin d'enlever l'assemblage de la soufflante et le compartiment de câblage interieur. Les deux méthodes sont également efficaces.

1a. Compartiment de Câblage Exterieur : enlever la vis du couvercle du compartiment à câblage et mettre ce couvercle dans un endroit fiable (Figure 6).

1b. Compartiment de Câblage Intérieur: enlever la vis retenant en place l'assemblage de la soufflante et soulever pour sortir l'assemblage hors du châssis (Figure 7). Enlever la vis du couvercle du compartiment à câblage et mettre ce couvercle dans un endroit fiable (Figure 8).

REMARQUE: si le raccord du moteur de ventilateur est raccordé au réceptacle du chassin, le débrancher afin que l'assemblage de la soufflante soit complètement enlevé.

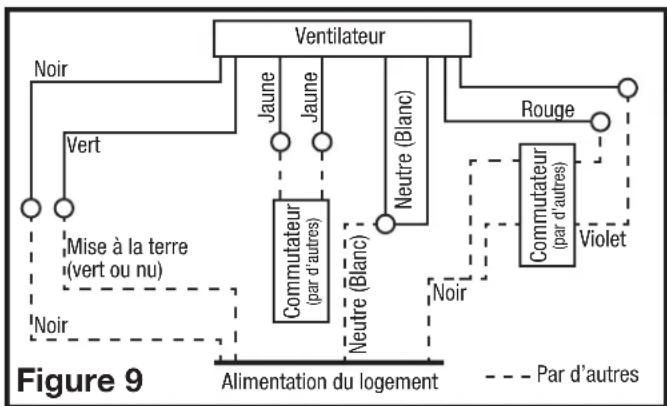

2. Ventilation continue: Pour les ventilateurs à deux vitesses, raccordés pour une ventilation continue. Connectez les fils blancs du ventilateur au fil blanc (neutre) de la source d'alimentation. Connectez le fil de terre de la maison au fil vert du boîtier du ventilateur. Connectez le fil noir du ventilateur au fil noir (chaud) de la source d'alimentation. Utilisez un interrupteur à bascule standard duplex, correctement mis à terre (comme Leviton 5224-2W, non inclus) pour relier le fil noir de la source d'alimentation à un côté é de l'interrupteur du haut et connectez le fil violet (veiluse) du boîtier du ventilateur à l'autre côté de l'interrupteur du bas. Utilisez un deuxième interrupteur à bascule standard duplex, correctement mis à terre, pour relier le fil jaune chaud du ventilateur à l'entrée de l'interrupteur. Connectez le fil jaune du ventilateur au côté de sortie du commutateur. Fermer l'interrupteur changera la vitesse de normale à haute vitesse (Figure 9).

3. Ventilation intermittente : Pour les ventilateurs à deux vitesses, raccordés pour une ventilation intermittente avec un interrupteur à bascule duplex standard (comme Leviton 5224-2W non inclus). Connectez les fils blancs du ventilateur au fil blanc (neutre) de la source d'alimentation. Connectez le fil de terre du ventilateur au fil de terre de la source d'alimentation. Mettez à terre les interrupteurs correctement. Connectez le fil noir de la source d'alimentation à un côté de l'interrupteur. Connectez le fil noir du ventilateur à l'autre côté de l'interrupteur. Connectez 1 fil jaune du ventilateur à chaque côté de l'interrupteur. Le commutateur avec les connexions noires met le ventilateur en marche et arrêt. Le commutateur avec les connexions jaune change la vitesse entre haute et basse. Utilisez un deuxième interrupteur à bascule standard duplex, pour relier le fil noir de la source d'alimentation à un côté é de l'interrupteur du haut et connectez le fil violet (veilcrease) du boîtier du ventilateur à l'autre côté de l'interrupteur du bas (Figure 10). REMARQUE : les fils du réceptacle du ventilateur pourraient nécessiter d'être tirés à l'extérieur du compartiment pour le raccordement. Tirer uniquement les trois fils lâches à l'extérieur du compartiment. Des fils additionnels y sont prêts. 4. Regrouper soigneusement les fils à l'intérieur du compartiment pour le raccordement et replacez le couvercle du compartiment en le fixant avec la vis qui fut enlevée précédemment.

Complétion de l'installation

1. Il est recommandé d'utiliser un scellant approprié pour le contact avec les matériaux de construction actuels et pour les besoins de la température de l'installation, afin d'empêcher les fuites d'air à partir des espaces non conditionnés. S'il y a des grands écarts entre le boîtier de l'appareil et le plafond, du matériel supplémentaire (tige de support, matériel de plafond) peut être nécessaire.

REMARQUE: Ce ventilateur est conçu pour le contact d'isolation directe (type IC). Il est aussi recommandé que ce ventilateur soit complètement recouvert par l'isolation afin de réduire la perte de chaleur ou de gagner de l'espace inconditionné.

1. Si l'assemblage de la soufflante du ventilateur a été enlevé durant le processus de raccordement, réinstaller la soufflante en inversant les instructions à l'étape 1b de la Section 5 Cabling.
2. Branchez le cordon de 5 broches de raccord rapide du ventilateur dans la prise sur le côté du couvercle du compartiment de câblage et le cordon de 3 broches de raccord rapide de la lumière dans le réceptacle sur le dessus du couvercle du compartiment de câblage. Ces cordons peuvent être insérés dans un seul sens dans les réceptacles (Figure 11).

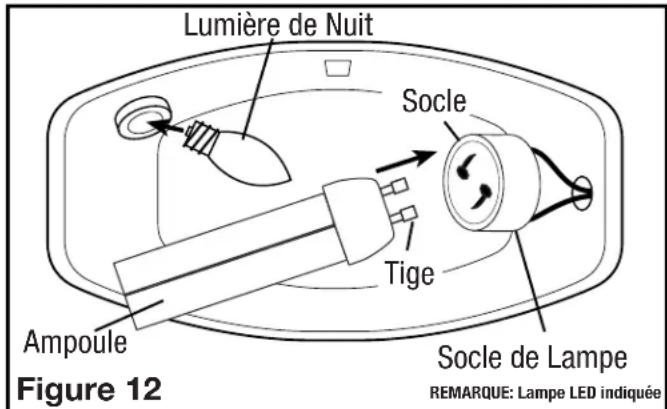

4. Installez la lampe dans la douille en alignant les broches de la base de la lampe à la prise de la douille de lampe. Tournez le corps de la lampe dans le sens horaire jusqu'à ce que la lampe s'enclenche et est fermement en place dans la douille. Installez une ampoule de type C7 d'un maximum de 4 watts (culot de type candelabre) de la lumière de nuit (non-comprise) dans le support de lampe latéral (Figure 12).

5. Installez le réflecteur sur la grille en plaçant les fentes sur le côté du réflecteur au-dessus des pinces de la lentille, après du centre de la grille. Tout en pressant le milieu du réflecteur, faites-le glisser de sorte que les encoches en plastique reposent sous les clips de l'objet et le réflecteur soit sécurisé (Figure 13).

6. Installez la grille (avec réflecteur) en pressant les deux extrémités des ressorts en même temps et en les installant dans les fentes sur le logement du ventilateur. Poussez la grille vers le haut en position (Figure 14). 7. Restaurez l'alimentation et testez votre installation.

Réglage de l'humidostat

Ce ventilateur peut être équipé d'un capteur d'humidité qui allume automatiquement le ventilateur, lorsque l'humidité est supérieure au point de consigne. Lorsqu'il humidité est inférieure ou égale au point de consigne. Si le ventilateur fonctionne trop longtemps ou pas assez, vérifie d'abord le point de consigne du capteur d'humidité. Dans le cas où le niveau d'humidité ambiente de la pièce s'élève plus haut que le niveau prégrége, le ventilateur s'allumera, même si la salle n'est pas occupée. Ceci aide à éviter les conditions qui mènent à la croissance de moississeurs.

Attention : vous assurer que l'alimentation est COUPEE au panneau de service avant de commencer l'installation.

1. Pour régler le niveau désiré d'humidité de la salle, enlevez la grille et localisez le cadran de l'humidostat situé sur le couvercle du compartiment de fil.
2. Réglez le cadran à l'humidité relative que vous souhaitez que le ventilateur maintienne, habituellement entre 50% et 80%. Les climats humides exigeront des réglages plus élevés que les climats secs. Lorsque le niveau d'humidité de la salle est inférieur à ce réglage, le ventilateur restera éteint. Lorsque le niveau d'humidité monte à ce réglage, le ventilateur s'allumera et fonctionnera jusqu'à ce que le niveau d'humidité tombe au-dessous de ce réglage.
3. Réinstaller la grille et rétablit le courant.

Attention : vous assurer que l'alimentation est COUPEE au panneau de service avant de commencer l'installation.

1. Nettoyage de la grille: Retrirer la grille et utiliser un détergent doux, tel que du liquide pour la vaisse, puis sécher à l'aide d'un chiffon doux. NE JAMAIS UTILISER D'ABRASIF OU DE POUCHRE À RÉCURER. Sécher complètement la grille avant de la réinstaller. Pour réinstaller la grille, vous reférer à la Section 6 - Complétion de l'installation.
2. Nettoyage de l'assemblage du ventilateur : nettoyer toutes les pièces avec un chiffon sec ou passer délicatement l'aspirateur dans le ventilateur. NE JAMAIS IMMERGER DES PIÈCES ÉLECTRIQUES DANS L'EAU.

Permettre à l'ampoule de se refroidir avant

1. Remplacez la lampe : coupez l'alimentation de l'appareil. Retirez la grille en tirant vers le bas sur la grille et en serrant ensemble les ressorts de la grille pour libérer du logement (Figure 13). Retirez le réflecteur de la grille en faisant glisser les encoches du réflecteur du dessous des pinces des lentilles du grill (Figure 12).

Ampoule Fluorescente: Enlevez la lampe en tournant douce 26 watts du modèle Air King 26SBL ou d'un modèle compatible GU24.

Ampoule LED e du démontage. Remplacez par une lampe à lumière mixte de 6 watts du modèle Air King AK6LED40 ou d'un modèle compatible GU24 6 watts.

Lumière de Nuit : dévisser l'ampoule de lumière de nuit de son socle et la remplacer avec une ampoule de lumière de nuit de type C7 d'un maximum de 4 watts (culot de type candélabre).

Guide de dépannage

1. Le ventilateur ne fonctionne pas lorsque l'interrupteur est à la position en marche. peut être cléché. 1d. La moteur est terminée	1a. Un fusible peut être grillé ou un disjoncteur être cléché. 1b. La fiche de raccord du moteur n'est pas connectée. 1c. Le câblage n'est pas raccordé correctement. 1d. Remplacez la moteur	1a. Remplacer le fusible ou réinitialiser le disjoncteur. 1b. Couper l'alimentation à l'unité. Retirer la grille et brancher le moteur dans le réceptacle dans le cabinet. Remettre l'alimentation sur l'unité. 1c. Couper l'alimentation de l'unité. Vérifier que tous les fils sont raccordés.
2. Le ventilateur fonctionné, mais l'air circule plus lentement que la normale.	2. Obstruction dans les conduits d'évacuation. s'évacue vers l'extérieur.	2. Vérifier pour toute obstruction dans les conduits. Les plus courantes sont des nids d'oiseau dans le chapeau de toit ou mural là où le ventilateur
3. Le ventilateur fonctionné de manière plus bruyante que la normale.	3a. Le moteur est lâche. 3b. L'hélice du ventilateur frote contre le cabinet de l'unité.	3a. Couper l'alimentation à l'unité. Retirer la grille et vérifier que toutes les vis sont complètement serrées. Remettre l'alimentation sur l'unité. 3b. Appeler votre marchand pour un service.

Garantie limitée

CE QUE COUVRE CETTE GARANTIE : Ce produit est garanti contre tout vice de fabrication ou de matière.

COMBIEN DE TEMPS CETTE GARANTIE DURE: Cette garantie se rapporte seulement à l'acheteur original du produit et dure pendant cinq (5) années de la date de l'achat original ou jusqu'à ce que l'acheteur original du produit vend ou transfère le produit, celui qui se produit en premier.

QUE FERA AIR KING: Au cours de la période de garantie, Air King, à son choix, réparera ou remplacera n'importe quelle partie ou pièces qui s'avèrent défectueuses ou remplacera le produit entier par le même modèle ou un modèle comparable.

CE QUE CETTE GARANTIE NE COUVRE PAS: Cette garantie ne s'applique pas si le produit était endommagé ou arrêté de fonctionner en raison d'un accident, d'une mauvaise manipulation ou opération, de dommages d'expédition, d'abus, de mauvaise utilisation, de réparation faite ou tentées non autorisées. Cette garantie ne couvre pas les coûts d'expédition pour le retour des produits à Air King pour la réparation ou le remplacement. Air King payera les frais d'expédition de retour de Air King après les réparations ou le remplacement de garantie.

TOUTES LES GARANTIES, EXPRESSSES OU TACITES (COMPRENANT, SANS LIMITATION, Toute GARANTIE TACITE DE VALEUR MARCHANDE), DURENT CINQ ANNEES DE LA DATE DE L'ACHAT ORIGINAL OU JUSQU'À CE QUE L'ACHETEUR ORIGINAL DU PRODUIT VEND OU TRANSFERE LE PRODUIT, CELUI QUI SE PRODUIT EN PREMIER ET DANS AUCUN CAS AIR KING N'ASSUME AUCUNE RESPONSABILITÉ EXPRESSE OU TACITE POUR (I) DES DOMMAGES ACCIDENTELS OU INDIRECTS DE N'IMPORTE QUE L'ULE CAUSE, OU (II) LE REPLACEMENT OU LA RÉPARATION DE TOUS FUSIBLES, DISJONCTeurs OU RECEPTACLES DE MAISON. MALGRE N'IMPORTE QUOI À L'EFFET CONTRAIRE, DANIS AUCUN CAS LA RESPONSABILITÉ D'AIR KING, SOUS UNE GARANTIE EXPRESSE OU TACITE, NE DEPASSERA LE PRIX D'ACHAT DU PRODUIT ET UN TELLE RESPONSABILITÉ SE TERMINA À VEC L'EXPRESSION DE LA PÉRIODE DE GARANTIE.

Certains et s t p t t t, et, par c qu peuvent varier selon la province. La preuve d'achat est exigée avant qu'une réclamation de garantie ne soit acceptée.

Service à la clientèle:

Sans frais [phone]

Notre équipe de service à la clientèle est disponible pour vous aider avec des questions sur le produit, les adresses des centres de service, et les pièces de rechange.

Vous pouvez la rejoindre, du lundi au vendredi, de 8h:00 à 16h:00 HNE. Veuillez avoir le numéro du modèle disponible, ainsi que le genre et le style (qui se trouvent sur

l'étiquette à l'intérieur de votre produit).

Veuillez ne pas renvoyer le produit à l'endroit de l'achat.

www.airkinglimited.com

IL SE POT QUE LES PIECES POUR LES PRODUITS DISCONTINUÉS, OBSOLETEES ET AUTRES PRODUITS NE SOIENT PAS DISPONIBLES. POUR DES RAISONS

DE SURETE, BEAUCOUP DE COMPOSANTS ÉLECTRONIQUES ET LA PLUPART DES COMPOSANTS DES CHAUFFAGES NE SONT PAS À LA DISPOSITION DES

CONSOMMATEURS POUR L'INSTALLATION OU LE REMPLACEMENT.

Installateur:

Endroit de l'achat:

Date d'installation;

Numéro de module;

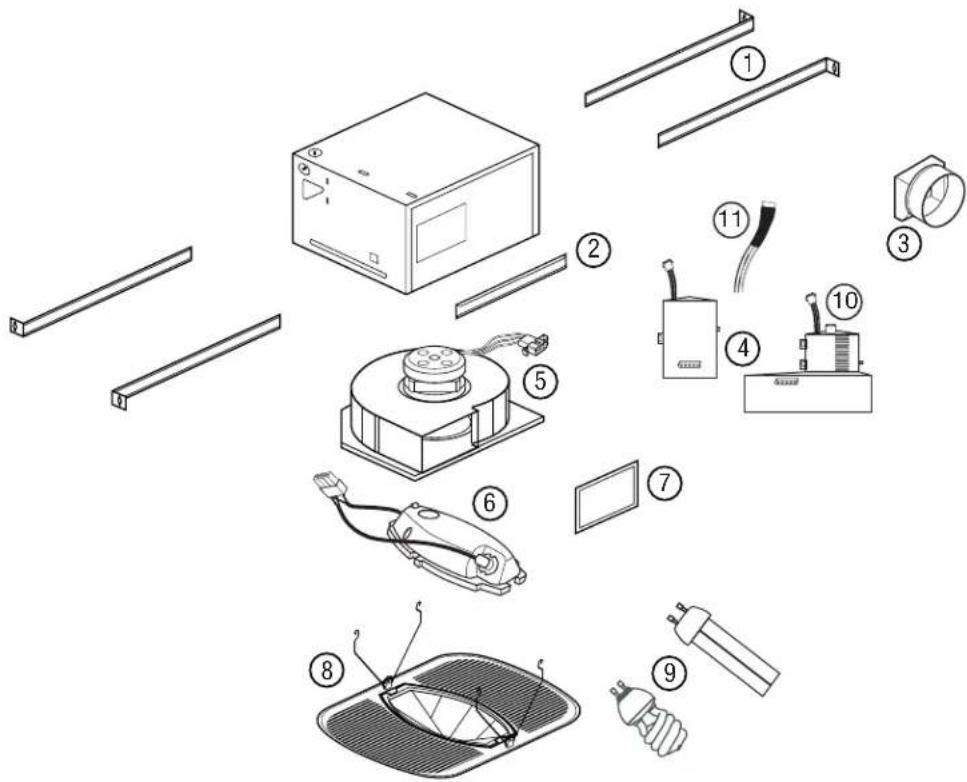

Diagramme des pièces de remplacement

# Qte.	Desciption	# de pièce de replacement
1	4	Traverses de Montage 5S1299002
2	2	Canal de Montage 5S1202122
3	1	Assemblée de collier 5S1299111
4	1	Assemblée du compartment du fil - LEDAK100D, AKF100D4 5S1202626
	1	Assemblée du compartment du fil - LED100DH 5S1250122
5	1	Assemblée de la Soufflante 5S2202401
6	1	Assemblement de luminière 5S1202799
7	1	Joint - Extérieur 5S1202043
8	1	Assemblement de grille 5S1202620
9	1	Lampe de 26 watts 5S9999010
	1	Lampe de 6 watts LED 5S1299725
10	1	Bouton
11	1	Harnais de fusible
