MODE D'EMPLOI GTFM04 Workzone

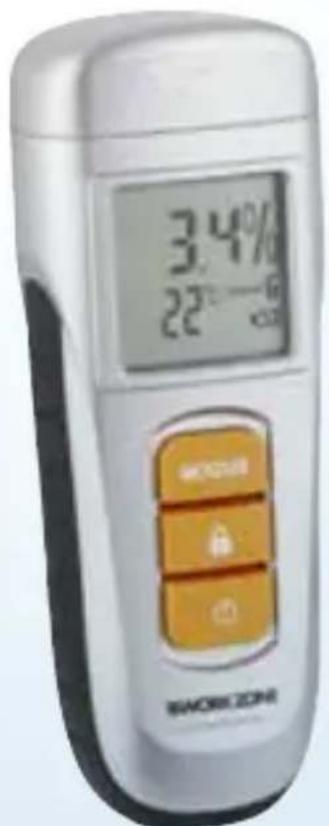

Bau- und Holzfeuchtemessgerät Hygromètre pour construction et bois | Misuratore di umidità del legno e dei materiali edili

Deutsch......Seite 06
François.....Page 29
Italiano.....Pagina 55

Vue d'ensemble 4
Utilisation. 5
Contenu de livraison/pièces de l'appareil 30
Codes QR 31
Généralités 32

Lire le mode d'emploi et le conserver 32
Legendedeusymboles 33

Sécurité 34

Utilisation conforme à l'usage prévu 34
Consignes de sécurité 35

Première mise en service 39
Utilisation 39

Insérer la pile 39
Préparer une mesure 39
Effectuer une mesure 40
Remplacer la pile 45

Nettoyage et rangement. 45
Recherche d'erreurs 47
Données techniques. 48
Déclaration de conformité 48
Élimination 48

Elimination de l'emballage 48
Élimination de l'hygromètre 49

Carte de garantie. 51
Conditions de garantie 52

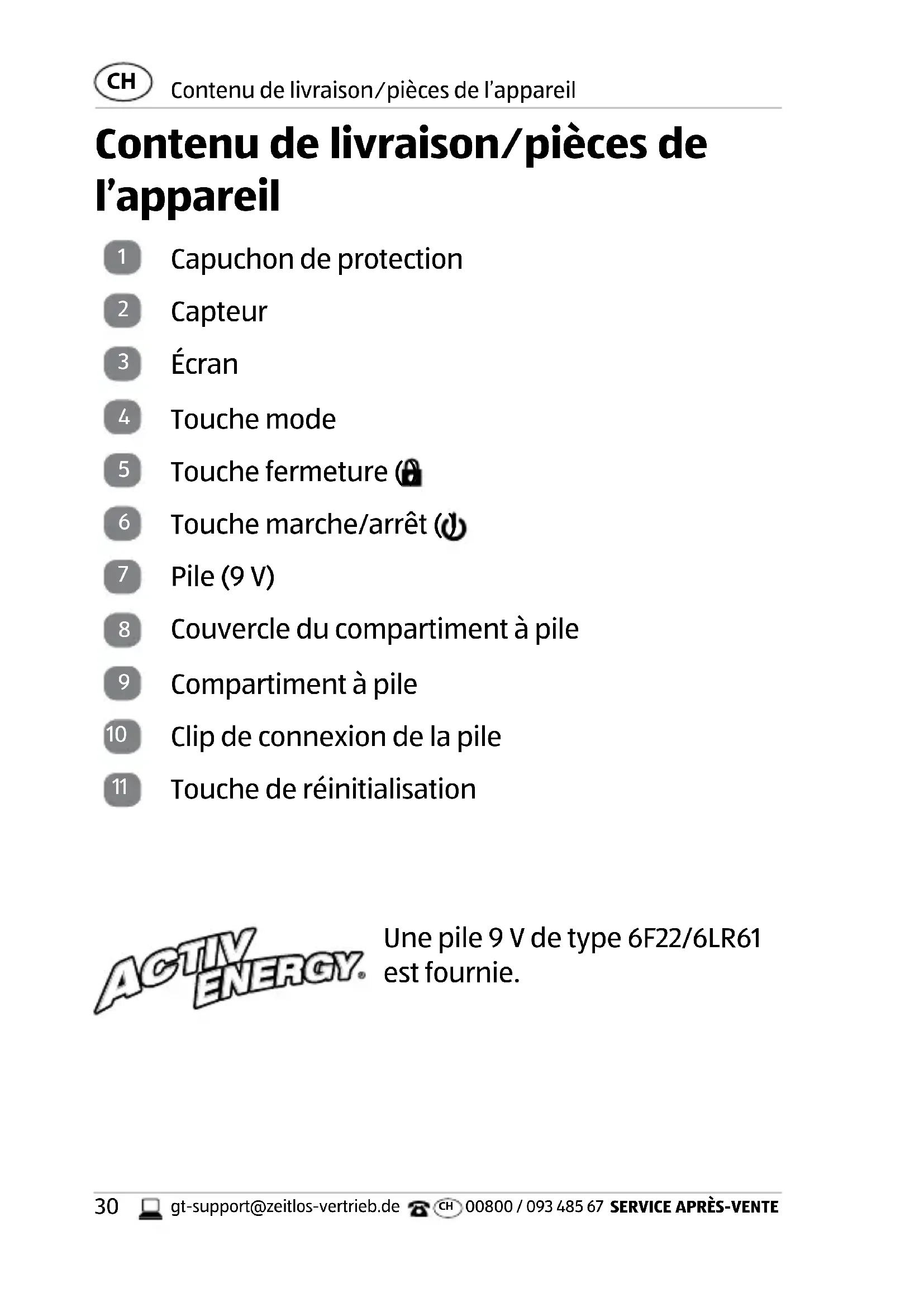

Contenu de livraison/pièces de l'ordinateil

1 Capuchon de protection
2 Capteur
3 Écran
4 Touche mode
5 Touchefermeture
6 Touche marche/arret (
7 Pile (9 V)
8 Couvercle du compartment à pile
9 Compartiment à pile
10 Clip de connexion de la pile
11 Touche de réinitialisation

Une pile 9 V de type 6F22/6LR61 est fournie.

Aller rapidement et facilement au but avec les codes QR

Si vous avez besoin d'informations sur les produits, de pieces de rechange ou d'accessoires, de données sur les garanties fabricant ou sur les unités de service ou si vous souhaitez regarder comfortablement des instructions en video – avec nos codes QR, vous parvenez au but en toute capacité.

Les codes QR, qu'est-ce?

Les codes QR (QR = Quick Response) sont des codes graphiques qui peuvent être lus à l'aide d'un apparéil photo du smartphone et qui contiennent par exemple un lien vers un site Internet ou des données de contact.

Votre avantage: plus de frappe contraignante d'adresses Internet ou de données de contact!

Comment faire?

Pour scanner les codes QR, vous avez simplement besoin d'un smartphone, d'un lecteur de codes QR installé ainsi que d'une connexion Internet.*

Vous trouvrez généralement un lecteur de codes QR Gratisement dans l'App Store de votre smartphone.

Testez des maintainant

Scannez simplement le code QR suivant avec votre smartphone pour en savoir plus sur votre nouveau produit Aldi.*

Votre portail de services Aldi

Toutes les informations mentionnées plus haut sont également disponibles sur Internet via le portail de services Aldi sous www.aldi-service.ch.

• L'exécution du lecteur de codes QR peut entrainer des frais pour la connexion Internet en fonction de votre tarif.

Généralités

Lire le mode d'emploi et le conserver

Ce mode d'emploi fait partie de cet hygromètre pour construction et bois. Il contient des informations importantes pour l'utilisation.

Pour facilitier la compréhension, l'hygromètre pour construction et bois sera seulement désigné par «hygromètre» dans ce qui suit.

Lisez attentivement le mode d'emploi, en particulier les consignes de sécurité, avant d'utiliser l'hygromètre.

Le non respect de ce mode d'emploi peut provoquer de graves blessures ou dommages sur l'hygromètre.

Le mode d'emploi est basé sur les normes et réglementations en vigueur dans l'Union europeenne. À l'étranger, veillez respecter les directives et lois spécifique au pays.

Conservez le mode d'emploi pour des utilisations futures. Si vous cédez l'hygromètre à un tiers, remetez-lui également ces instructions d'utilisation.

Legendede symbolos

Les symboles et mots signalétiques suivants sont utilisés dans ce mode d'emploi, sur l'hygromètre ou sur l'emballage.

A VERTISSEMENT!

Ce symbole/mot signalétique désigne un risque à un degré moyen qui, si on ne l'évite pas, peut avoir comme conséquence la mort ou une grave blessure.

ATTENTION!

Ce symbole/mot signalétique désigne un risque à degré réduit qui, si on ne l'évite pas, peut avoir comme conséquence une blessure moindre ou moyenne.

AVIS!

Ce mot signalétique avertit contre les possibles dommages matériels.

Tenez compte du fait que les capteurs sont très pointus, ce qui peut entraîner des blessures.

Ce symbole vous offre des informations complémentaires utiles sur l'utilisation.

CE Déclaration de conformité (voir chapitre «Déclaration de conformité»): Les produits marqués par ce symbole répondent à toutes les consignes communautaires de l'Espace économique européen.

Sécurité

Utilisation conforme à l'usage prévu

L'hygromètre est exclusivement conçu comme apparéil combiné, à utiliser sur de la matière tel que le bois, la pierre, le béton, etc. Il renseigne sur la quantité d'eau contenue dans la matière en raison de sa conductivité provoqué par la quantité d'eau contenue dans la matière. L'hygromètre est exclusivement destiné à l'utilisation privé et n'est pas ajusté à une utilisation professionnelle.

Utilisez l'hygromètre seulement conformément à ce mode d'emploi. Toutte autre utilisation est considérée comme non conforme à l'usage prévu et peut provoquer des dommages corporels et matériels.

Le fabricant ou commercant décline toute responsabilité pour des dommages survenus par une utilisation non conforme ou contraire à l'usage prévu.

Consignes de sécurité

A VERTISSEMENT!

Dangers pour les enfants et personnes avec des capacités physiques, sensorielles ou mentales réduites (par exemple des personnes partiellement handicapées, des personnes âgées avec réduction de leurs capacités physiques et mentales), ou manque d'expérience et connaissance (par exemple des enfants plus âgés).

• Cet hygromètre peut être utilisé par des enfants à partir de huit ans, ainsi que par des personnes à capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et de connaissances, lorsqu'elles sont sous surveillance ou qu'elles ont été formées à l'utilisation de l'hygromètre et qu'elles ont compris les dangers qu'il peut provoquer.

• Les enfants ne doivent pas jouer avec l'hygromètre. Le nettoyage et l'entretien par l'utilisateur ne doit pas être effectués par des enfants sans surveillance.

• Tenez les enfants de moins de huit ans et personnes vulnérables éloignés de l'hygromètre et des piles.

• Ne laissez pas l'hygromètre sans surveillance lors de son fonctionnement.
• Les capteurs sont pointus.

Protégéz-vous des blessures et l'hygromètre des dégats, en remettant le capuchon de protection immédiatement après la mesure.

• Ne laissez pas les enfants jouer avec le film d'emballage. Les enfants peuvent s'y émméler et sétouffer en jouant avec.

AVENTISSEMENT!

Risque d'explosion ou de brûlures chimiques!

Le maniement inapproprié des piles peut provoquer une explosion ou des brûlures chimiques.

• N'utilisez que des piles du même type: 6F22/6LR61.

• Ne rechargez pas les piles et ne les réactivé pas par d'autres moyens.

• Lors de l'insertion des piles, veillez à la polarité correcte.

• Ne démontez pas les piles.
• Rangez les piles dans un endroit frais et sec. N'exposez pas les piles à une température excessive (par ex. lumière directe du soleil) et ne les jetez pas dans le feu.
• Ne court-circuitez pas les piles.
• Évitez le contact du liquide de piles avec les yeux et les muqueuses. En cas de contact, rincez les endroits concernés avec beaucoup d'eau claire, et consultez immédiatement un médecin.
• Si une personne avale une pile, elle doit immédiatement consulter un médecin.
• Nettoyez la pile et le clip de connexion de la pile avant de l'insérer.
• Retirez la pile vide de l'hygromètre. Il y a un risque d'écoulement d'acid de pile.
• Retirez la pile en cas de non-utilisation prolongée de l'hygromètre.
• Enlevez la pile avant d'éliminer l'hygromètre.

AVIS!

La manipulation non conforme de l'hygromètre peut provoquer des dommages sur l'hygromètre.

• Protégez l'hygromètre de la poussière, de la canicule, du froid ainsi que des secousses violentes et des chocs.

• N'exposez pas l'hygromètre aux gouttes ou aux projections d'eau.

• Ne plongez pas l'hygromètre dans l'eau ou autres liquides.

• N'utilisez pas l'hygromètre s'il est défec-tueux.

• N'effectuez pas de modifications sur l'hygromètre.

• N'essayez jamais d'ouvrir l'hygromètre ou d'acceder à son interieur grâce à des objets en métal.

• Ne faites effectuer des réparations que par un personnel qualifié. Pour ce faire, faites attention aux conditions de garantie.

Première mise en service

1. Retirez l'hygromètre et la pile de l'emballage.

2. Vérifiez si l'hygromètre ou la pile présente des dommages.

Si c'est le cas, n'utilisez pas l'hygromètre. Adressez-vous au fabricant à l'aide de l'adresse de service indiquée sur la carte de garantie.

1. Vérifiez si la livraison est complète (voir figure A).

Utilisation

Insérer la pile

1. Ouvrez le couvercle du compartment à pile 8 au dos de l'hygromètre (voir figure B).

2. Appuyez le clip de connexion de la pile 10 sur les pôles de la pile 7 (voir figure C).

3. Insérez la pile dans le compartment à pile et fermez le couvercle du compartment à pile.

Préparer une mesure

1. Nettoyez les résidus d'humidity de la surface de la matière avec une éponge sèche.

2. Éliminez les résidus de Sel de la surface de la matière. Le sel augmente la conductivité de l'eau et corrompt le résultat de la mesure.

3. Pour le bois de chauffage, éliminez, le cas échéant, l'écorce et fractionné-le au milieu.

Effectuer une mesure

ATTENTION!

Risque de blessure!

Les capteurs de l'hygromètre sont pointus.
You sousvez vous piquer ou vous blesser.

• Ne pointez jamais les capteurs en direction d'autres personnes et d'autres animaux.

• ÀpRES l'utilisation remettez immédiatement le capuchon de protection sur les capteurs.

AVIS!

Les capteurs sont pointus. Ils pourraient endommager la matière et laisser des trous des piqûres.

• Pour les matières sensibles, effectuez les mesures sur une partie qui ne soit pas située dans un endroit visible. Plus la matière est molle, plus les capteurs laissent des trous de piquère.

Une mesure avec l'hygromètre ne peut se faire que jusqu'àu fond, en,enfantant les capteurs 2 dans la matière. Les capteurs doivent etre solidement enforcés dans la matière a mesurer et pénétrer dans le bois, le platre etc.

1. Mettez en route l'hygromètre avec la touche marche/arrêt (6).

L'écran 3 affiche 0.0% , la température ambiente en ^ C et la matière可以选择 (1-6) (voir tableau à la fin de ce chapitre).

L'affichage de la température peut se faire en °C et °F. Pour passer d'un affichage à l'autre, maintenez enforcée la touche fermeture (5 pendant env.

3 seconds.

1. Si, après la mise en route, l'écran n'affiche pas 0.0% , effectuez une calibration:

2. Ouvrez le compartment à pile 9, laissez la pile 7 connectée et retirez-la.

3. Appuyez légèrement sur la touche de réinitialisation avec un objet pointu sur la partie inférieure du compartment à pile (voir figure D).

4. Réinsérez la pile dans le compartment à pile et fermez le couvercle du compartment à pile 8.

5. Pour placer l'hygromètre sur la matière à mesurerer, appuyez plusieurs fois sur la touche mode 4 jusqu'à apparition du chiffre correct à l'écran (voir tableau à la fin de ce chapitre).

6. Retirez le capuchon de protection 1

7. Appuyez les deux capteurs 2 simultanément dans la surface de la matière.

Après 1–2 secondes, vous pouvez dire le pourcentage.

La pression augmente sur les capteurs, lorsqu'il s'agit de surface rugueuse. Pour obtenir un résultat correct, il n'est pas nécessaire d'appuyer de façon exagérée sur les capteurs.

Pour les valeurs mesurées se situant en de la plage de mesure, 0.0 % ou LO s'affichera à l'écran.

Pour les valeurs mesurées se situant au-delà de la plage de mesure, HIsaffichera à l'écran.

1. Effectuez des mesures sur différents endroits de la surface et trouvez une valeur moyenne. Ajoutez y toutes les valeurs mesurées et divisez par le nombre de mesures effectuees.

Lorsqu'il s'agit d'un produit naturel, les mêmes matières, de charges différentes, peuvent avoir de différents résultats de mesure.

Pour les mesures du bois:

• Appuyez les capteurs à la transversale dans la direction des fibres à l'intérieur du bois et mesurez à plusieurs endroits. Example 5-10 cm du sciage et au milieu. Lorsque les capteurs sont piqués dans la direction des fibres, des valeurs plus élevées peuvent facilement être mesurées.

• Lorsque vous effectuez une mesure dans une zone où l'écran n'est pas lisible, appuyez sur la touche fermeture (B).

L'affichage sera enregistré et le symbole de cadenas s'affiche (B).

1. Pour effectuer une mesure, appuyez une fois encore sur la touche fermeture (B).

2. Pour éteindre l'hygromètre, appuyez sur la touche marche/arrêt (O) et remettez le capuchon de protection sur les capteurs.

L'hygromètre possède une fonction d'arrêt automatique: en l'absence de commandes dans les 60 secondes, l'hygromètre se met à l'arrêt.

Chiffre			Valeurs de référence pour teneur en humidité en pourcentage de poids
	Matériau Plage de mesure		sec limite trop humide
1	Bouleau, hêtre, épicéa, cerisier, mélèze, noyer	6-44 % <	12 % 12-15	% >15 %
1 Chêne,	pin, érable, frête, sapin de Douglas	6-44 % <	15 % 15-20	% >20 %
2 Chapes ciment, béton, plâtre	1.4-7.4 % <	2 %	2-4 %	>4 %
3	Anhydrite	0.0-4.1 %	< 0.5 %	0.5-1 %	>1 %
4	Mortier de ciment	0.8-5.1 %	< 2 %	2-5 %	>5 %
5	Mortier de chaux	0.4-3.7 %	< 2 %	2-3.5 %	>3.5 %
6	Briques	0.0-8.5 %	<1 %	1-3 %	>3 %

Remplacer la pile

Lorsque le symbole de pile (s) affiche à l'écran 3, la pile 7 doit être changée.

1. Enlevez le couvercle du compartment à pile 8 à l'arrête de l'hygromètre.
2. Retirez le clip de connexion de la pile 10 de la pile usée.
3. Appuyez sur le clip de connexion de la pile sur les pôles de la pile neuve.
4. Insérez la pile dans le compartment à pile 9 et fermez le couvercle du compartment à pile.

Nettoyage et rangement

AVIS!

Risque de court-circuit!

L'eau infiltree dans le boitier peut provoquer un court-circuit.

• Ne plongez jamais l'hygromètre dans l'eau.
• Veillez à ce qu'il n'y ait pas d'infiltration d'eau dans le boîtier.

AVIS!

Une manipulation non conforme de l'hygromètre peut provoquer des dommages.

• N'utiliseziauxounproduitde nettoyage agressif,aucune Brossemetallique ou en nylon,ainsi qu'aucunustensile de nettoyage tranchantoumetallique tel qu'uncouteau,une spatuledure ou un objet similaire. Ceux-cipeuvent endommager les surfaces.

• Ne mettez enaucun cas l'hygrometre au lave-vaiselle. Cela le détruirait.

• Tenez les capteurs 2 toujours à l'abri des résidus de matière.

• Essuyez uniquement l'hygromètre avec un chiffon légarement humide et un peu de produit vaisse.
• Séchez soigneusement toutes les parties encore humides.
• Enlevez la pile en cas de non utilisation prolongée.
• Conservez l'hygromètre à l'intérieur, dans un endroit au sec et à l'abri du gel, hors de portée des enfants.

Recherche d'erreurs

Panne Cause	possible et dépannage
Le résultat de mesure est visiblement trop élevé ou trop BASSE.	Le bon matériel n'est pas correctement utilisé. - Réglez le bon matériel avec la touche mode 4. Les capteurs 2 ne sont pas correctement enforcés dans la matière à mesurer. - Répétez la mesure et appuyez les capteurs, le cas échéant, bien à fond dans la matière.
L'écran 3 affiche LO ou HI.	La plage de mesure est élevé ou trop faible.
L'écran ne réagit pas.	La fonction fermeture est activée. - Appuyez sur la touche fermeture (8) 5 et recommendéz la mesure.
L'écran est difficilement lisible.	La pile 7 est épuisée. - Remplacez la pile.

Données techniques

Modèle: GT-FM-04

Alimentation électrique: 9 V

= /15 mA

1 × pile monobloc 9 ~V

Type 6F22/6LR61

Résolution: 0,1%

Plage de mesure: voir chapitre

«Effectuer une mesure»

Classe de protection: IP20

Humidité de l'air: jusqu'à 80 % max (relatif)

No d'article: 53590

Ce mode d'emploi peut être télécharge sous forme de fichier PDF sur notre site Internet www.gt-support.de.

Déclaration de conformité

La conformité du produit aux standards prescrits par la loi est garantie. Vous pouvez trouver la déclaration de conformité complète sur Internet à www.gt-support.de.

Élimination

Élimination de l'emballage

Éliminez l'emballage selon les sortes. Mettez le carton dans la collecte de vieux papier, les films dans la collecte de recyclage.

Élimination de l'hygromètre

(Applicable dans l'Union européen et dans d'autres pays européens avec des systèmes de collecte séparée selon les matières à recycler)

Les apparêls usages ne vont pas dans les déchets menagers!

Si, un jour, l'hygromètre avait ne plus pouvoir être utilisé, alors chaque consommateur est contraint par la loi de remettre les apparciils

usages hors des ordures menagères, par ex. auprès du centre de collecte de sa commune/quartier. Ceci garantit un recyclage approprié des apparils usages dans un circuit d'élimination respectieux de l'environnement. Pour cette raison, les apparils électriques sont pourvus du symbole imprimé ici.

Les piles et accus ne vont pas dans les déchets menagers!

En tant que consommateur, vous étés tenu lé-galement à déposer toutes les piles et accus, qu'ils contiennent des pollutants* ou non, à un lieu de collecte de votre commune/votre quartier ou dans le commerce, de sorte qu'ils

puissant être éliminés dans le respect de l'environnement.

*marqué par: Cd = cadmium, Hg = mercury, Pb = plomb

WORKZONE

CARTE DE GARANTIE HYGROMÉTURE POUR CONSTRUCTION ET BOIS

Vos informations:

Nom

Adresse

E-Mail

1

Date d'achat*

*Nos you consellons de conserver la facture avec cette carte de garantie.

Pour les messages concernant l'etat en cas de réparation.

Lieudelachat

Description du dysfonctionnement:

Envoyez la carte de garantie remplie en commun avec le produit défectueux à:

SERVICE APRÉS-VENTE

00800/09348567

La garantie est valable pour une durée de trois ans à dater du jour de l'achat ou de la livraison effective des articles. Elle ne peut être reconnue valable que sur presentation du ticket de caisse et de la carte de garantie dûment remplie. Il est donc indispensable de conserver ces deux documents.

Environ 95 % des réclamations sont malheureusement dues à des erreurs de manipulation et on peut y.Remédier sans problèmes. Il suffit de contacter par téléphone, mail ou fax notre centre de service installé expressément à cet effet.

En conséquence, veuilles you adresser à notre hotline avant de renvoyer l'appareil ou avant de l'apporter chez le revendeur: Notre assistance téléphonique vous évitera de vous déplacer.

Le fabricant s'engage à Traitser gratuitement toute réclamation relative à un problème de matériel ou à un défaut de fabrication, en se réservant le droit d'opter à sa convenance entre une réparation, un échange ou un remboursement en espèces. La garantie ne s'applique pas aux dommages survenus à l'occasion d'un accident ou d'un événement imprévu (foudre, inondation, incendie, etc.), d'une utilisation inappropriée ou d'un transport sans précaution, d'un refus d'observer les recommendations de sécurité ou d'entretien, ou de toute forme de modification ou de transformation inappropriée.

La garantie pour les pieces d'usures et consommables ( comme par exemple les ampoules, les batteries ou les pneus) est valable 6 mois dans le cadre d'une utilisation normale et conforme. Les traces d'usures causees par une utilisation quotidienne (rayures, bosses) ne sont pas considérées comme des problèmes couverts par la garantie.

L'obligation légale de garantie du fournisseur n'est pas limitée par la presente garantie. La durée de validité de la garantie ne peut être prolongée que si cette prolongation est prévue par des dispositions légales. Dans les pays où la législation en vigueur prévoient une garantie (obligatoire) et/ou une obligation de tenue de stock de pieces détabhees, et/ou une règlementation des dédommagements, ce sont

les obligations minimum prévues par la loi qui seront prises en considération. L'entreprise de service après-vente et le vendeur déclinent toute responsabilité relative aux données contenues et aux réglages effectuels par le déposant sur le produit lors de l'envoi en réparation.

Après l'expiration de la durée de garantie, il vous est toujours possible d'envoyer les apparciels défectueux au service après-vente à des fins de réparation. Mais en dehors de la période de garantie, les événuelles réparations seront effectuées à titre onéreux. Au cas où les réparations seraient payantes, vous serez avertiAAParavant.

Summario
