FOIRE AUX QUESTIONS - Klimax 500 Solo Linn

Comment configurer le Linn Klimax 500 Solo pour la première fois ?

Pour configurer le Linn Klimax 500 Solo, branchez-le à l'alimentation, connectez-le à votre réseau via Ethernet ou Wi-Fi, et utilisez l'application Linn pour suivre les instructions de configuration.

Que faire si le Linn Klimax 500 Solo ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous que l'interrupteur d'alimentation est en position 'ON'. Si le problème persiste, essayez de débrancher l'appareil pendant quelques minutes puis rebranchez-le.

Comment résoudre des problèmes de connexion réseau avec le Linn Klimax 500 Solo ?

Assurez-vous que votre réseau Wi-Fi fonctionne correctement et que le Linn Klimax 500 Solo est à portée du routeur. Vous pouvez également essayer de redémarrer le routeur et l'appareil. Vérifiez que les paramètres de réseau dans l'application Linn sont correctement configurés.

Pourquoi le son du Linn Klimax 500 Solo est-il faible ou absent ?

Vérifiez que le volume n'est pas réglé à zéro ou trop bas. Assurez-vous que les câbles audio sont correctement branchés et que l'appareil source fonctionne. Testez également avec d'autres sources audio pour isoler le problème.

Comment mettre à jour le firmware du Linn Klimax 500 Solo ?

Ouvrez l'application Linn, accédez à la section des paramètres, et recherchez les mises à jour disponibles pour le firmware. Suivez les instructions à l'écran pour procéder à la mise à jour.

Que faire si l'application Linn ne reconnaît pas le Linn Klimax 500 Solo ?

Vérifiez que le Linn Klimax 500 Solo et votre appareil mobile sont connectés au même réseau. Essayez de redémarrer l'application et l'appareil. Si cela ne fonctionne pas, redémarrez le Linn Klimax 500 Solo.

Comment résoudre des problèmes de qualité sonore avec le Linn Klimax 500 Solo ?

Vérifiez les connexions des câbles audio et assurez-vous qu'ils sont en bon état. Ajustez les paramètres audio dans l'application Linn pour optimiser la qualité sonore. Si le problème persiste, essayez de tester l'appareil avec d'autres sources audio.

Comment réinitialiser le Linn Klimax 500 Solo aux paramètres d'usine ?

Pour réinitialiser le Linn Klimax 500 Solo, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que le témoin lumineux clignote.

MODE D'EMPLOI Klimax 500 Solo Linn

Haut-parleur unique amplificateur de puissance Klimax

Chaque amplificateur de puissance Klimax est unique sur le plan de la fabrication. Avec son coffret usiné en alliage massif à traitement anodique dur, le Klimax est un composant qui fait ↔reference au niveau de sa finition individuelle et au niveau de ses performances exceptionnelles quant à la justesse de sa sonorité.

Du fait de la très grande qualité de sa finition usinée, on vaït très bien que la structure grenue naturelle de l'alliage du Klimax lui donne une signature tout à fait personnelle qui fait que chaque propriété bénéficiaie d'un ensemble qu'il apprécié à sa juste valeur en raison de sa très grande valeur. Chaque client LINN doit reconnaître et bien comprendre qu'il n'y a pas deux unités identiques. Ces variations sont le résultat naturel de la structure grenue du métal et le signe d'un produit exceptionnel bénéficiant d'une finition individuelle du plus haut niveau.

Conformité An 2000

Chez Linn, nous avons fait tous les efforts raisonnables nécessaires pour que le logiciel des produits que nous fabriquons puisse fonctionner normalement avant, pendant et après le 1er janvier 2000 et par rapport à des dates passées, générées et futures, sans remplacement, modification ou mise à jour ("Conformité An 2000"). Cependant, Linn n'offre aucune garantie explicite ou implicite, ne fait aucune représentation et ne prendaucunengagement et, dans les limites autorisées, exclut par la presente tous les termes, conditions, garanties, représentations et engagements implicites de la loi à cet effet. Si les logiciels ne sont pas de marque Linn, Linn n'est pas en mesure d'offrir des garanties, de faire des représentations ou de prendre des engagements comme quoi ces logiciels sont ou seront conformes à l'an 2000 et il en est de même pour les logiciels de Linn qui seront utilisés avec des produits, systèmes ou logiciels qui ne sont pas de marque Linn. L'acheteur, l'instantiateur, le détaillant ou le distributeur sera la seule personne chargée de s'assurer que le logiciel Linn est conforme à l'an 2000 lors d'une utilisation avec des logiciels, systèmes ou produits qui ne sont pas de marque Linn et sera seul responsable en cas de défaillance pour non conformité pour l'an 2000 dans ces circonstances. A la limite des cas prévus par la loi et à l'exception des cas qui ne peuvent pas être exclus pour des raisons légales, Linn n'aura pas à verser à des fierces parties, des coûts, dommages et intérêts, pertes (y compris les pertes indirectes et consécutives) ou obligations résultat de la défaillance d'un logiciel Linn en matière de conformité avec l'an 2000 en cas d'utilisation avec des produits, systèmes ou logiciels qui ne sont pas de marque Linn.

Consignes importantes de sécurité

Explication des symboles employés dans ce manuel et sur ce produit :

Ce symbole a pour but de signaler à l'utilisateur la présence dans le coffret de tensions dangereuses non isolées qui sont d'une amplitude suffisante pour provoquer un choc électrique.

Ce symbole a pour objectif de signaler à l'utilisateur la présence dans les manuels d'instructions et d'entretien d'informations importantes sur l'entretien et la maintenance.

ATTENTION

POUR REDUIRE LES RISQUES DE CHOC ELECTRIQUE, NE PAS RETIRER LE COUVERCLE.

NE CONTIENT PAS DE COMPOSANTS QUE L'UTILISATEUR POT REPARER.

CONFIER L'ENTRETIEN COURANT A UN PERSONNEL QUALIFIE.

WARNING: SHOCK HAZARD. DO NOT OPEN.
AVIS: RISQUE DE CHOC ELECTRIQUE. NE PAS OUVRIR.

Cet apparéil est équipé d'une prise secteur à câblage fixe qui est conçue pour le pays de l'utilisateur.

Pour obtenir des conducteurs sector de rechange, adresse-vous a votre revendeur Linn. S'il vous faut changer la prise sector, debarrassez-vous en avec précaution.

Une prise secteur dont les conducteurs sont à nu est dangereuse si vous la branchez dans une prise femelle sous tension.

Raccordez le fil marron à la broche d'alimentation sous tension (phase).

Raccordez le fil bleu à la broche d'alimentation neutre.
Raccordez le fil vert/jaune à la broche d'alimentation de mise à la terre (masse).

En cas de doute, veuilles contacter votre revendeur ou un électricien compétent.

CONSIGNES GENERALES DE SECURITE

1. Lire les consignes. Lire les consignes de sécurité et de fonctionnement avant de faître fonctionner cet apparatus.
2. Conserver les consignes. Conserver les consignes de sécurité et de fonctionnement à titre de reference future.
3. Respecter les avertissements. Respecter tous les avertissements sur l'appareil et dans les consignes de fonctionnement.
4. Respecter les consignes. Respecter toutes les consignes de fonctionnement et d'utilisation.
5. Eau et humidite. Ne pas se servir de cet appareil a proximite d'eau comme, par exemple, une baignoire, un lavabo, un évier, un bac a laver, une cave humide ou une piscine et des ensembles similaires.
6. Chariots et supports. Utiliser uniquement un chariot ou support recommendé par le fabricant.
   6a. Utiliser avec précaution un ensemble appareil et chariot. Des arrêts brutaux, une force excessive et des surfaces irrégulées peuvent renverser un ensemble appareil et chariot.
7. Fixation sur cloison ou plafond. Monter cét ensemble sur une cloison ou un plafond en respectant les recommendations du fabricant.
8. Ventilation. Implanter cet appeareil a un emplacement ou une position qui n'en gne pas la ventilation.Par exemple, Il ne faut pas placer cet appearell sur un ltt, sofa, taps ou surface similaire qu risque de bloquer les ouvertures de ventilation ou le placar dans une installation deja fabriquee comme, entre autres, une bibliothèque ou un placard qui risque degener la circulation del air au niveau des ouvertures de ventilation.
9. Chaleur, Placer cet apparem à l'écart des sources de chaleur comme, par exemple, des radiateurs, groupes de chauffage, fours ou autres appareils (y compris des amplificateurs) qui produit de la chaleur.
10. Sources électriques. Brancher cet apparell sur une source d'allimentation électrique du type décrit dans le mode d'emploi ou indiqué sur l'appareil.
11. Mise à la masse ou polarisation. Ne pas chercher à passer outre la fonction de sécurité de la prise polarisée ou à mise à la masse. Une prise polarisée compte deux lames dont l'une est plus large que l'autre. Une prise à mise à la masse a deux lames et une longuette de mise à la masse. La lame large ou la longuette a pour but d'assurer votre sécurité. Si la prise fournie ne peut pas se brancher dans votre prise murale, consultez un électricien qui se chargeré de replacer la prise murale obsoilète.
12. Protection du cordon d'allimentation électrique. Faître passer les cordons électriques par des points où ilns risquent pas d'être piéfinés et où ils ne risquent pas d'être coincés par des articles disposés au-dessus d'eux ou contre eux, en prétant une attention toute particulieaux cordons électriques au niveau des prises males, au niveau des prises murales et à leur point de sortie de l'apparell.
13. Prise de raccordement de protection. A titre de sécurité, cet apparemil est équipe d'une prise de raccordement qui contient une protection contre les surcharges. Consultier, dans le mode d'emploi, les consignes de réglage et de remplacement de cette prise. S'il faut remplacer cette prise, vérifier que l'article de rechange offre la même protection contre les surcharges que l'original.
    14.Nettoyage.Nettoyer cet appeareil en respectant les consignes du fabricant.
14. Lignes électriques. Disposer une antenné extéme à l'écart des lignes électriques.
15. Mise à la masse de l'antenne externe. Si une antenne externe est raccordée au synthonseur/récepteur, vérifier que le circuit de cette antenne est mis à la masse afin de bénéficier d'une certaine protection contre les sautes de tension et l'accumulation d'électricité statique. Aux États-units, consulter l'article 810 du Code Electrique National, ANSI/NFPA 70, quant aux critères d'installation.
16. Debrancher cet apparell pendant les orages a eclairs ou pendant les periocles prolongees d'Inactivite.
17. Entrée d'objets et d'eau. Faire très attention de ne pas laisser tomber des objets ou des liquides dans cet apparéil.

18. Réparation à la suite d'endommagement. Confer la réparation de cet apparéil à un électricien qualifié si: à l'écart cordon ou la prise électrique est endommagé.
    b)Des objets ou un liquide sont tombés dans cet apparéil.
    c)Cet apparéil a été soumis à la pluie.
    c) Cet apparell ne semble pas fonctionner normalement ou a un fonctionnement nettement différent.
    e) Cet apparell a fait une chute ou son boitler est endommagé.

19. Entretien courant. Ne pas chercher à effectuer des opérations d'entretien courant qui ne sont pas décrites dans le mode d'emploi. Confier toutes les autres opérations d'entretien courant à un personnel qualifié.

LES UTILISATEURS BRITANNIQUES DOVENTURE CES IMPORTANTES CONSIGNES DE SECURITE Remplacement des fusibles

Cet appearei est equipe d'une prise secteur a cablage fixe de 13 A. Cette prise contient un fusible de 5 A. Si ce fusible saute, le rempacer en procedant comme suit:

aTirersurle couvercle/support rouge du fusible.

bRetirer et mettre au rebut le fusible qui a saute.

c) Mettre un fusible neuf agree de 5 A conforme à la norme britannique BS1362 dans le support puis enforcer de nouveau ce support dans la prise.

Vérifier que le couvercle du fusible est toujours en position. Si ce couvercle manque, ne pas utiliser la prise. Contactez vous revendeur Linn pour obtenir un couvercle de fusible de rechange.

Les fusibles assurent une protection contre les incendies mais pas contre les chocs électriques.

Remplacement de la prise secteur

S'll faut remplacer vous prise secteur et si vous aze les competences nécessaires pour le faire, procedez comme suit. En cas de doute, contactez vous revendeur Linn ou un electricien compétent.

d'Débrancher la prise de l'alimentation secteur.

b) Trancher le cable de cette prise et se débarrasser de cette的最后一 en faisant très attention. Une prise sector dont les conducteurs sont à nu est dangereuse si vous la branche dans une prise fémelle sous tension.
c) Monter uniquement une prise secteur de 13 A agreee en conformite avec la norme britannique BS1363A et equipee d'un fusible de 5A.
a) La couleur de chaque fil du cable ou unelette est gravée aux points de raccordement de la plupart des prises de qualite. Fixer soigneusement chaque fil sur son point de raccordement. Le fil marron doit aboutir a la broche de phase, le fil bleu a la broche neutre et le fil vert/jaune a la broche de mise a la terre.
e) Avant de remettre le couvercle de la prise, s'assurer que la retenue du cable Immobilise la gaine externe du cable et que les fils sont bien branchés.

AVERTISSEMENT

CET APPAREIL DOIT ETRE MISA LA MASSE.

Remplacement du fusible

Si le fusible secteur saufe, le remplacer par un composant équivalent. Le porte-fusible se trouve sous la prise fermelle d'alimentation secteur. Pour remplacer le fusible, débrancher l'appareil de l'alimentation secteur. Utiliser un tournevis à lame plate pour déposer et remplanier le fusible. Si le fusible saufe une deuxieme fols, cela indique la présence d'une anomalie dans l'appareil. Contactez vous revendeur.

Pouvoirs de coupure des fusibles. Consulter les caractéristiques techniques.

Plage opérationnelle de la tension secteur. Consulter les caractéristiques techniques.

Avertissement!! Le branchement en 230 V d'un apparéil concu pour un fonctionnement en 115 V risque de détruire l'alimentation électrique.

Déclaration de conformité de la CE

Linn Products Ltd declare que cet apparil est conforme la directive 73/23/CEE sur la basse tension et la directive 89/336/CEE sur la compatibilite electromagnétique, directives modifiées par 92/31/CEE et 93/68/CEE.

La conformité de l'apparé collèigné aux clôures de la directive 73/23/CEE (directive sur la base tension) est confirmée par le respect des normes suivantes :

Numero de nome Date de publication Type d'essai

EN60065 1993 Caracteristiques generales

Marquage

Ionisation

Chauffage en présence de conditions

normales

Risques de chocs en presence de

conditionsnormales

Critères d'isolement

Anomalies

Résistance mécanique

Pleces raccordees au courant secteur

Composants

Terminals

Cordons couples externes

Branchements électriques et fixations

mécaniques

La conformité de l'appareil désigné aux clauses de la directive 89/336/CEE (comptabilité électromagnétique) est confirmée par le respect des normes suivantes:

Numero de nome Date de publication Type d'essay

EN55013 1994 Emissions conduites

EN55013 1994 Emissions absorbees

EN60555-2 1987 Harmoniques

EN60555-3 1987 Fluctuations de la tension

EN55020 1994 Immunité

Avis de FCC

REMARQUE: ÀpRES essai, cet apparéil a été déclaré conforme aux limites d'un dispositif numérique de classe B, en conformité avec la Partie 15 des régles de la FCC. Ces limites, de par leur conception, doivent assurer une protection raisonnable contre les parasites dangereux dans une installation résidentelle. Cét apparéil produit, utilise et peut raynonner une énergie en radiofrequency et, s'il n'est pas installé et utilisé en conformité avec ces consignes, risque de produit des parasites génants sur les communications radio. Cependant, rien ne saurait garantir qu'une installation particulière ne puisse pas produit de parasites.

Si cet apparell produit des parasites qui gènent la réception radio ou télévision, comme le confirme l'arrêt puis la remise en marche de cet apparell, nous encourageons l'utilisateur à essayer de corriger ces parasites ennant une ou plusieurs des mesures suivantes :

• Modifier l'orientation ou l'emplacement de l'antenne de réception.
  -Augmenter la distance entre cet apparéil et le récepteur.
• Brancher cet appareil sur une prise murale utiliser un circuit différent de celui du récepteur.
• Demander l'aide du revendeur ou d'un technicien radiotélevision experimenté.

Droits d'auteur et remerciements

Tous droits réservés. Aucune partie de cette publication ne peut être reproduite, mémorisée, sousquelque forme et de quelqu'fon que ce soit, par procédélectronique ou mécanique, par photocopie, par enregistrement ou par toute autre méthode, sans l'accord préalable de l'éditeur.

Imprimé au Royaume-Uni.

Klimax est une marque de fabrique déposée de Linn Products Limited.

Les renseignements que contient ce manuel sont fournis à titre d'information uniquement, peuvent être modifiés sans préavis et ne doivent pas été considérés comme un engagement pris par Linn Products Limited. Linn Products Limited n'accepte aucune responsabilité pour les erreurs ou inexactitudes qui peuvent apparaitre dans ce manuel.

Numéro de réference : PACK 181

Ce manuel a eté produit par ROEVIN Management Services Ltd. Altrincham, Angleterre.

Sommaire

1. Introduction 2
2. Qu'est-ce-que c'est? 3
3. Le Klimax : commentça marche? 4

Qu'est-ce que le mode de commutation ? 5
Quel est donc le probleme? 6
Quelques faits assortis. 7
Intérieur du Klimax 8
Les circuits audio 9
Courant de sortie et protection 11

1. Installation 13

Chaleur 13
Alimentation secteur. 15
Detection de signaux 17
Entreses et sorties 18

1. Fonctionnement 19
2. Caracteristiques techniques 20
3. Garantie et après-vente 22
4. Index 24

1. Introduction

Nous vous remercions de l'achat du meilleur amplificateur e puissance que nous avons réalisé à ce jour. Résultat de nombreuses années d'expérience, le Klimax utilise la technologie la plus récente et démontre une nouvelle fois les engagements que nous prenons pour produit des appareils dont la sonorité ne cesse de s'améliorer. Nous sommes certains que cet amplificateur compact, élégant et aux performances exceptionnellement précises vous offrira de nombreuses années de prise. Si vous souhaitez en savoir plus sur ce produit spécial, lisez ce qui suit. Si vous souhaitez savoir des maintainant comment il fonctionne, passez directement à la section "Fonctionnement".

2. Qu'est-ce-que c'est?

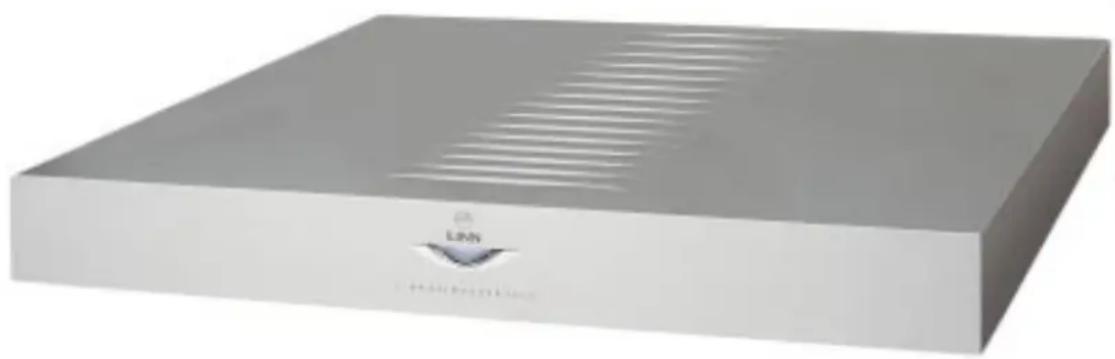

Le Klimax est un amplificateur de puissance à une seule enceinte qui s'utilise dans des systèmes sonores et audiovisuels à plusieurs amplificateurs et à plusieurs chaînes. Son coffret est usiné avec précision et se compose de deux sections massives en alliage d'aluminium. Cet usinage est réalisé sur un centre d'usinage à axes multiples et à pilotage par ordinateur ; l'usinage final de la face supérieure s'obtient à l'alde d'un gabarit de tournage vertical suisse SIP dont la stabilité et la précision sont incomparables. Ce coffret compact bien que massif protège et stabilise l'électronique interne et forme l'échangeur de chaleur chargé de dissiper la puissance fournie par les circuits des amplificateurs. Ce coffret contient deux cartes à circuits, à raison d'une de part et d'autre de l'échangeur central de chaleur. Une carte à circuits constitue l'alimentation électrique alors que la deuxième compte tous les circuits sonores.

Ce coffret Klimax a une forme compacte, en conformité avec notre objectif avoué: le trajet le plus court et le plus simple possible pour les signaux sonores. Ce principe s'applique aussi bien au bras d'une platine qu'à un amplificateur de puissance. Une application à la dette de cette règle permet d'obtenir les circuits denses qui produit et reçoivent le niveau minimal absolu de bruit. Nos précédents amplificateurs de puissance étaient tous aussi compacts que la technologie en vigueur à l'époque le permettait, mais avec le Klimax nous avons fait un pas important en avant en ce qui concerne la nouvelle alimentation électrique qui rend possible le Klimax.

Si vous souhaitez des maintenant appréciér vos rete syste M Klimax, sautez les renseignements techniques suivants et passez immediatement a la section "Fonctionnement".

3. Le Klimax : commentça marche?

Dans la plupart des amplificateurs de puissance, l'alimentation electrique se compose d'un gros transformateur, d'un redresseur et de condensateurs de charge, qui sont souvent aussi gros que le transformateur. Les amplificateurs les plus performants ont également des régulateurs de tension qui mailientment à une valeur constante la puissance electrique que reçoivent les circuits de ces amplificateurs. L'essential de ces composants domine en taille l'amplificateur et l'étroîtée du trajet sonore et, lorsque des régulateurs de tension sont presents, la dissipation de puissance de l'ampli augmente d'un maximum de 50% , ce qui nécessite l'emploi d'un plus gros échangeur de chaleur. Ce type d'alimentation electrique traditionnelle est simple, fiable et prévisible et résiste aux surcharges. Sur un plan négatif, il est très encourbrant, lourd et inefficace, réagit lentement, provoque des distorsions importantes du courant secteur, peut générer des bruits electriques et acoustiques et a besoin d'un trajet sonore relativement long et exposé.

Dans le Klimax, nous faisons appel à une technologie que nous avons mise au point, que nous employons dans nos produits basse puissance depuis plusieurs années et que nous appelons le "mode de commutation". Ce concept n'est pas nouveau; les ordinateurs l'utilisent depuis les années 60; cependant, son application au secteur sonore a toujours été considérée, au mieux, comme insuffisante. Les avantages potentels de la technologie d'alimentation électrique à mode de commutation sont les suivants: des ensembles compacts, une forte efficacité, des réponses rapides, une bonne tolération des entrées secteur, une bonne tolération au niveau des charges, de faibles bruits acoustiques et une grande convivialité sur le plan de l'environnement du fait du faisible taux d'usure des matériaux.

Les inconvenients potentiels sont le bruit électrique, la grande complexité, la fiabilité qui risque d'être inférieure, les critères complexes d'homologation, les problèmes de conception et d'étude et des coûts techniques élevés. C'est pour cela que la plupart des appareils audio ne font pas appel au mode de commutation.

Qu'est-ce que le mode de commutation?

Dans une alimentation electrique à mode de commutation, la tension sector d'entrée est filtrée puis redressée afin de fournir une tension continue très élevée. En général, elle se situe entre 300 et 350 V c.c., ce qui est nettement trop fort pour faire fonctionner directement les circuits audio, et elle reste raccordé directement à l'alimentation sector d'entrée. Une tension aussi élevée est très dangereuse et c'est pour cette raison, entre autres, que le boîtier Klimax ne doit jamais être ouvert par un client ou par une personne qui n'est pas employée par Linn Products.

Cette tension elevée subit un égrave par des contacteurs très rapides à semiconducteurs avant d'être envoyée à un petit transformateur qui ramène cette tension à la valeur requise par les circuits Electroniques et qui constitue une barrière isolante de sécurité par rapport à l'alimentation secteur. La taille d'un transformateur diminue au fur et à mesure que sa fréquence opérationnelle augmente; de ce fait, un transformateur qui fonctionne à 60 000 cycles par seconde est beaucoup plus petit qu'un autre fonctionnant à une fréquence secteur de 50 ou 60 cycles par seconde.

A la sortie du transformateur, des redresseurs très rapides, une petite bobine et de petits condensateurs filtront et reconvertissent l'onde de forme haute fréquence en courant contin que les circuits électroniques peuvent exploiter. En contrôle la synchronisation des contacteurs, il est possible deMAINIR la tension de sortie ou de la modifier, suivant besoin, sans faire appel à d'autres régulateurs inefficaces de tension. Ce traitement s'effectue bien au-dessus de la plage auditive de l'être humain et, par principe, devrait être une bonne chose au niveau des circuits audio.

Quel est donc le problème?

Le premier problème est que c'est beaucoup plus compliqué qu'un transformateur secteur (quelques kilogrammes de cuivre et de fer), un redresseur et plusieurs gros condensateurs. Un modele opérant dans le mode de commutation et optimisé pour qu'il ait un minimum de pieces aura cependant des dizaines et des dizaines de composants dont la plupart sont très délicats mais doivent être en mesure de fonctionner de façon fiable dans un milieu très hostile sur le plan électrique. Depuis plusieurs années, nous mettons au point et construisons des alimentations exploitant le mode de commutation pour nos lecteurs de disques laser, nos platines, nos préamplificateurs et nos composants implantés dans plusieurs salles et sommes aujourd'hui en mesure d'en augmenter la fiabilité qui est supérieur à celle des transformateurs traditionnels qu'ils ont remplacés. Mais pour cela, il faut faire preuve de persistence, effectuer des travauxapprofondis etmettre en place un procédé de fabrication homogène et de grande qualité.

Il y a un deuxième problème: ce qui empêche la plupart des constructeurs d'envisager d'utiliser le mode de commutation pour leurs apparciels audio, c'est le bruit electrique potentiel à haute fréquence ou, plus précisément, comment faire pour éviter que les signaux à haute fréquence ne deviennent du bruit electrique. Ce problème est en fait un défi considérable. Le signal haute fréquence que recoit le transformateur, si ce dernier est raccordé à une antennée externe, entraînerait le blocage de la réception radio sur plusieurs kilométres à la ronde (n'essayez pas de le faire chez vous!). Il faut donc contrôle et réduire ce phénomène afin non seulement de respecter la réglementation juridique internationale mais également afin de ne pas provoquer de parasites audibles ou mesurables au niveau de circuits audio, quels qu'ils soient. Cela ne se fait pas par accident; cela nécessite une grande expérience, une ingénieerie de précision très approfondie et un contrôle de qualité diligent. Ce n'est qu'à condition de parvenir à tous ces résultats qu'il est possible de révélé et d'exploiter les avantages potentielles qu'offre le mode de commutation sur le plan audio.

Quelques faits assortis

Le transformateur du Klimax mesure moins de 40 mm cube. En 50/60 Hz, il peut fournir environ 5 W. Dans le Klimax, il peut fournir 1 000 W.

Les condensateurs à réservoir du Klimax ont à peu pris la taille d'un dé mais offrent un filtrage meilleur que les condensateurs de la taille d'une chope de bière qu'utilisent d'autres amplificateurs très puissants.

Le semi-conducteur se met en circuit et hors circuit en environ 20 ns (20 millièmes de millionième d'une seconde).

La protection contre les surcharges de ces contacteurs peut détecter une condition potentiellement destructrice et protégger les contacteurs en moins d'une demi-microseconde (la moltie d'un millionieme de seconde).

Nous avons déposé des brevets pour l'une des techniques novatrices de contrôle du bruit exploitées.

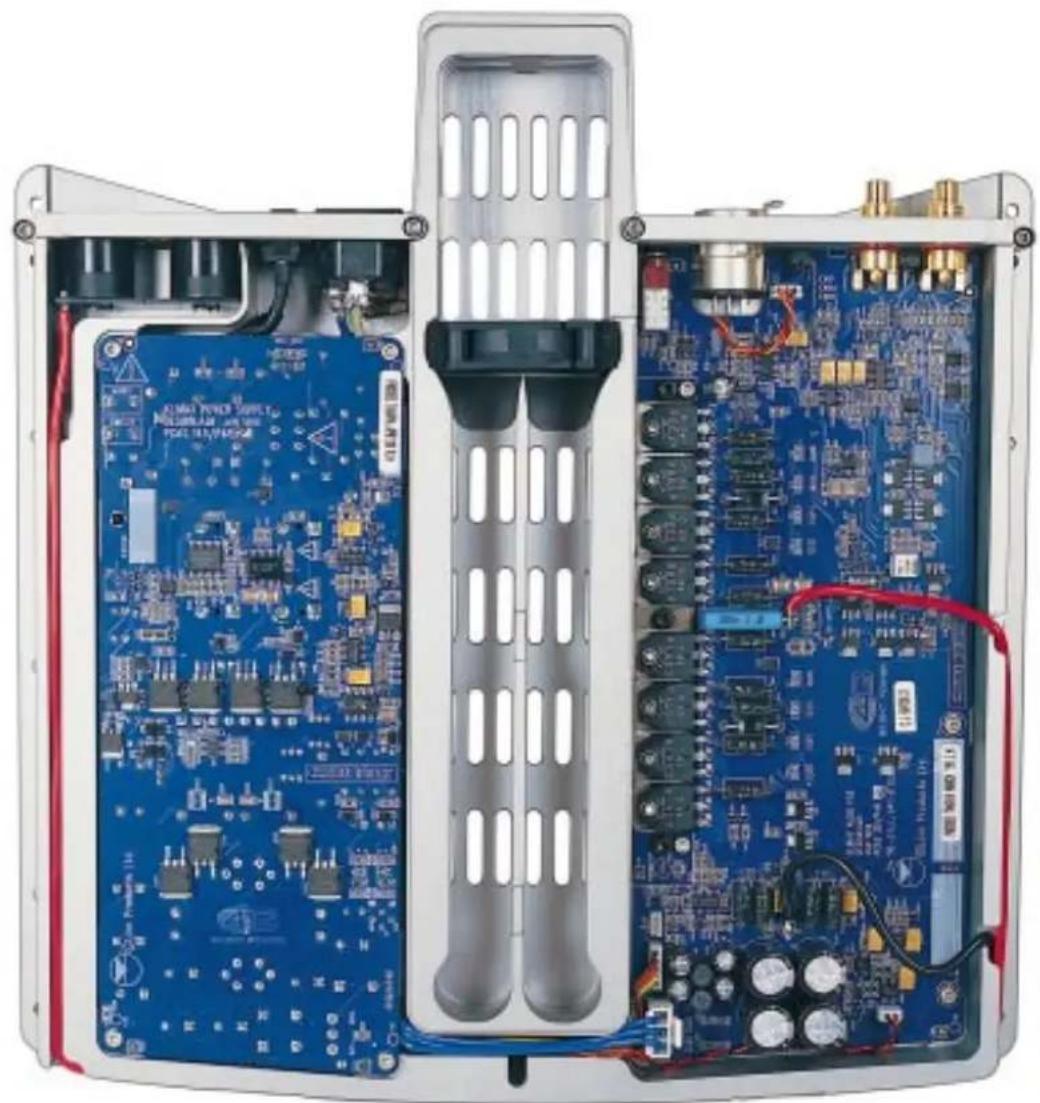

Intérieur du Klimax

Les circuits audio

Chez Linn, comme nous nous efforçons de proceder à des améliorations continues pour tout ce que nous faisons, nous exploitons des technologies appropriées pour atteindre nos objectifs. Il y a eu de nombreux modèle superbes d'amplificateur depuis la création du secteur audio. Certains font appel à des valves (tubes), d'autres à des transistors bipolaires et d'autres à des transistors à effet de champ MOSFET. Certains constructeurs ne jurent que par la Classse A et d'autres par la Classse AB, un ou deux par la Classse D et un grand nombre d'autres se situant quelsque part entre ces différentes possibilités. Deux modèles peuvent utiliser les mêmes composants mais obtenir des résultats completement différents. Nous estimons et avons les preuves pour le démontré, que ce que vous faites avec les pieces et la technologie jouent toujours un role nettement plus important que le nom de la technologie. Pour illustrer cette réalité, notre gamme actuelle d'amplificateurs de puissance contient des modèles à transistors MOSFET, monoblocs, discrets et bipolaires. Nos modèles monoblocs les plus récents offrent dessons meilleurs que nos modèles bipolaires discrets précédents. Nos modèles bipolaires les plus récents offrent une puissance plus élevé et un son meilleur que nos modèles monoblocs et bipolaires précédents. Comment avons-nous donc fait notrechoix pour le Klimax?

Nous avons mis au point notre apparéral Klimax audio à partir de notre meilleur amplificateur précédent, le Klout, qui fait appel à des circuits totalément différents de tous nos autres amplificateurs. Tout comme le Klout, le Klimax utilise la technologie de montage en surface avec huit transistors de puissance de sortie bipolaires extraplats et non pas deux. Il y a de nombreux autres affinements et progrès par rapport au modele Klout; c'est le résultat de nombreuses années d'expérience, d'analyse, d'expérience et de notre méthode simple et homogène de détermination de la qualité des sons. Nous exploitons sur ce modele des transistors de sortie bipolaires car ils offrent la solution qui convient le mistroux.

Les arguments concernant les avantages respectifs des tubes, des transistors MOSFET et des disposits bipolaires replissent de nombreuses colonnes dans des magazines techniques et, cela va sans dire, la plupart sont exagérés et trop simplifiés pour chercher à couver un argument ! Il est possible de conceiveir un amplificateur de qualité en utilisant n'importe laquelle des technologies disponibles. Pour faire un superbe amplificateur, il ne suffit pas d'avoir un bon argument. Dans le Klimax, nous avons choisi des ensembles bipolaires fonctionnant en Classe AB et intégré des circuits essentiels pour profiter au maximum de la linéarité inherente de ces ensembles bipolaires (alors que ce n'est pas le cas des transistors MOSFET) et afin de:gérer leurs caractéristiques potentiellement plus lentes de mise hors circuit. De nombreux modèles de transistor MOSFET n'offrent pas une linéarisation adequate de ces transistors et, en retenant l'hypothèse "quils sont faciles à piloter", ne permettent pas d'exploiter des circuits adéquats en mesure de profiter de leur vitesse potentielle de mise hors circuit. Cependant, si nous décidons un jour de creer un amplificateur de plus de 500 W, nous ferons très probablement appel à des transistors MOSFET.

L'exploitation d'un système d'amplificateurs de la puissance Klimax en Classe A produitait une chaleur suffisante pour chauffer toute une maison, ce qui serait très onéreux, après avoir installé une alimentation secteur triphasee à courant elevé dans cette maison. C'est pourquoi nous avons choisi d'utiliser la Classe AB dans les circuits nécessaires pour assurer un contrôle précis du transfert d'un apparéil electrique à un autre.

Pour éviter l'installation de condensateurs sur la projectione audio, le Klimax est accoupledirectement a une servocommande c.c. ce qui minimise la tension de decalage de sortie.

Courant de sortie et protection

On pose fréquement une question sur les amplificateurs de puissance : elle porte sur leur courant maximal de sortie. Cette question se justifie pleinement pour une bonne raison. Il y a toujours un certain compromis entre la puissance de sortie, les spécifications, la protection et le coût d'un amplificateur de puissance.

Il est possible d'accroître les caractéristiques de puissance de sortie (en 8 ohms) en augmentant légèrement les rails d'alimentation électrique de l'amplificateur. Mais que se produit-il en présence d'une charge de 4 ohms? L'amplificateur peut-il maintainant fournir le courant supplémentaire dont a besoin une charge de 4 ohms ou les alimentations électriques risquent-elles de s'effondrer ou faut-il protégger l'amplificateur ?

La protection contre les courts-circuits s'obtient simplement mais on risque un déclenchement accidentel de cette protection lorsque la charge du haut-parleur est réactive (ce qui est pratiquement toujours le cas) et non pas purement résistive (ce qui n'est pratiquement jamais le cas).

Il est possible d'augmenter le courant de sortie et la robustesse en mettant en place des transistors de sortie en parallèle, ce qui coute de l'argent, mais les circuits de pilotage sont-ils en mesure d'y faire face ?

C'est pour cela qu'on s'intéresse au courant de sortie. Cependant, le fait de dire que "plus il y en a moins c'est" n'est的真实 que jusqu'à une limite calculable et très modeste. Une charge électrique, qu'il s'agisse d'une résistance, d'un condensateur, d'un inducteur, d'un groupe de chauffage, d'un haut-parleur ou d'un seche-cheveux, consomme un courant qui dépend de la tension que reçoivent ses bornes et de ses critères d'exploitation. Bien qu'il ne soit pas toujours très évident d'identifier le courant qu'une charge consomme avec un signal non sinusoidal ( comme de la musique), il est facile d'en calculer la valeur maximale possible et d'en assurer la surveillance dans le cadre d'un fonctionnement réel.

Si un amplificateur peut fournir cette quantité de courant à la charge spécifique tout en restant sur et stable et sans que sa tension de sortie ne chute brusquement, cela suffit. La charge ne peut pas consommer plus. La consommation de courant dépend de la tension appliquée.

Si un amplificateur se protège en "limitant le courant", il fait chuter sa tension de sortie lorsqu'un courant excessif est demandé. C'est mauvais pour un amplificateur audio mais ce n'est pas rare. Lorsque la limitation de courant ne se produit jamais dans des conditions réelles, cela constitue un moyen bon et sans danger de protection d'un amplificateur audio. Dans ce cas-là, le problème consiste à savoir si la protection se déclenché ou ne se déclenché jamais. Ce doute persistant, bien que souvent non justifié, a donné naissance à une certaine inquiétude (et à desvantardises) en ce qui concerne le courant de sortie des amplificateurs.

Le Klimax, comme tous les amplificateurs Linn, de par sa spécification, alimentente une charge de 4 ohms. Nous ne le faisons pas pour prétendre offrir une puissance de sortie plus élevé mais pour montré que nos amplificateurs sont destinés à un fonctionnement dans des hauts-parleurs de 4 ohms et offrent toutes les caractéristiques techniques nécessaires pour le faire. La plupart des hauts-parleurs Linn ont une impédance d'entrée nominale de 4 ohms.

Comme tous nos amplificateurs discret, le Klimax a un circuit simple de protection en mesure de prendre des décisions. Le courant de sortie est sur ou ne l'est pas et dans ce dernier cas, l'amplificateur est instantanément arrêté pendant quelques secondes. Par définition, un courant de sortie sur est un courant qui dépasse un seuil pendant un certain temps ou un courant instantané qui dépasse un seuil absolu. Si aucune de ces conditions n'est violée, l'amplificateur fournit tout le courant demandé par la charge. Il est très facile de savoir le moment où nos circuits de protection se déclenchent: l'amplificateur s'arrêté.

4. Installation

Le Klimax est très compact et il est donc très facile de l'instructor et de l'utiliser pour réaliser des systèmes puissants à plusieurs amplificateurs qu'il ne serait pas praticque d'obtenir en employant des amplificateurs de conception traditionnelle de puissance identique du fait des critères de taille et de poids. Le système unique de montage sur parois ou murs peut être utilisé pour minimiser l'intrusion du système audio dans l'espace de vie tout en offrant une bonne ventilation, en cachant le cablage et en mettant en valeur la beauté subtile du Klimax.

Chaleur

Le Klimax est un amplificateur très puissant. Malheureusement, bien que sa conception soit très efficace, il doit cependant dissiper une puissance considérable. Il comporte deux méthodes de refroidissement ; premièrement, une convexion naturelle et deuxiemment, une convexion par air force. Ces deux méthodes ont besoin d'un volume important d'air pour effectuer cette ventilation. Le refroidissement par convexion naturelle de l'air est actif lorsque toutes les conditions d'écoute sont normales et, dans ce cas-là, l'air chauffé monte à la verticale et traverse l'échangeur central de chaleur.

Si on limite le débit d'air en empilant les amplificateurs ou en les plaçant dans un coffret, cela risque d'augmenter la température de fonctionnement qui finit par atteindre une valeur entraînant la mise en marche du ventilateur interne. Cela ne doit se faire que pendant une utilisation encouriaste de l'amplificateur ou lorsque la ventilation est limitée. Si cette ventilation est fortement limitée, l'amplificateur s'arrête jusqu'à ce que la température au niveau de sa surface touchable soit retombée à une valeur sure. Cela a pour but de respecter les reglementations internationales de sécurité et non pas de protégger les circuits qui peuvent fonctionner de façon friable même lorsque le coffret brûle les doigts lorsqu'on le touche.

Pendant un fonctionnement, le ventilateur aspire de l'air frais par la partie arrirée de l'amplificateur puis l'injecte le long de l'échangeur de chaleur jusqu'à ce qu'il soit par l'avant, par le haut et par le bas.

L'amplificateur recoit une protection totale contre l'échauffement mais il s'agit uniquement d'une protection et cette dernière ne doit jamais se déclencher dans le cadre d'une utilisation normale, qu'elle que soit votre définition des termes "utilisation normale". Si vous vous contentez d'écouter à un niveau modéré, vous ne memorerez peut-être jamais que la température s'éleve au-dessus du mode de ralenti. La masse thermique élevée du coffret absorbe pendant de courtes périodes une entrée de puissance élevée en procédant à une évaluation lente et faible de la température et la convexion naturelle qui traverse l'échangeur de chaleur transfère cette dernière à l'air. Cependant, ce que vous poulez absolument éviter, c'est l'arrêt de votre système audiopondant une soirée dansante. Par conséquent, vous devez toujours vous assurer que l'installation bénéficie d'une ventilation abondante.

Le Klimax a un contacteur automatique interne de tension secteur. Cela lui permet de fonctionner entre 90 et 260 V, c.a. Si l'alimentation secteur est inférieure à 140 V c.a. deux secondes après avoir mis l'amplificateur sous tension, l'alimentation électrique passée dans la gamme basse avec un déclic très faible et y reste tant qu'un courant vient s'appliquer.

Pour tous les programmes musicaux normaux ou lors du fonctionnement d'un système AV, la puissance " moyenne" réelle de sortie du Klimax est nettement inférieure à sa puissance nominale maximale. Par exemple, à un niveau d'écoute raisonnable, il faut une sortie moyenne d'environ 1 W. A un niveau d'écoute très enthousiaste, il faut une sortie moyenne d'environ 40 W par canal. Dans la plupart des haut-parleurs, cela donne un niveau sonore SPL compris entre 100 et 110 dBA, ce qui est relativement fort. Très peu de groupes de pilotage de haut-parleurs (ou de systèmes de passage par le zéro) peuvent résister à la puissance maximale continue de sortie du Klimax pendant plus de quelques secondes. Un "tweeter" peut y résister pendant environ un dixieme de seconde avant de se vaporiser. Cela signifie que même si les mesures réalisées "sur établi de laboratoire" révèle une puissance d'entrée de prise de 1000 W avec une entree de tonalité constante et une puissance nominale totale, lors d'un fonctionnement reel, cette puissance d'entrée est très loin de s'approcher de ce niveau. Le Klimax est un amplificateur de lecteur de musique haute fidélité et non pas un amplificateur de pilotage de moteur de servocommande industrielle ou de soudeuse à l'arc (veuillez nous contacter si certaines applications industrielles vous intéressent). A condition de dispose d'une ventilation adequate, il fonctionne de façon continue avec n'importe quel système de musique ou AV à un niveau de puissance réaliste. Cependant, lorsque l'alimentation secteur est BASSE, en présence d'une charge maximale et après installation d'une généatrice de signaux sur son entree, le fusible secteur finit par sauter étant que les tensions d'allentation secteur de 100 et 115 V ne peuvent pas offrir une puissance suffisante pour maintainir une puissance realiste.

Si vous vous inquiétez également du fait que vous ne pouvez pas simultanément faire fondre chaque groupe de pilotage de votre système haut-parleur, ou même dans vos oreilles, il vous suffit d'inclutter une alimentation secteur de 230 V pour offrir la puissance requise à votre système Klimax. Vous envisagerez peut-être cette solution pour optimiser la qualité de l'alimentation secteur et non pas pour uniquement obtenir une puissance théorique maximale. Si vous désirez faire ces efforts, envisagez la mise en place d'un nouveau cablage en mesure de fonctionner en 200 V (Japon) ou en 230 V (Etats-Unis). Bien évidemment, tous les cablages secteur doivent être installés par un professionnel afin que toutes les normes locales en vigueur soient respectées. L'un des avantages de l'alimentation électrique par mode de commutation du Klimax est le fait qu'il offre une forte tolération qualitative en ce qui concerne l'alimentation secteur et également le fait que les dégât s seront nettement moins graves au niveau de l'alimentation secteur qui est fournie. Contrairement à ce que croient de nombreuses personnes, un gros amplificateur audio ne provoque pas de dégât plus importants au niveau de l'alimentation secteur qu'un autre appeareil qui se trouve chez vous, et la distorslon secteur en provenance de l' amplificateur de puissance peut gérer d'autres composants audio. La mise en place de tronçons séparés de cablage secteur destinés aux différentes sources et aux amplificateurs de puissance n'a pas pour objectif de les isoler de la distorsion secteur qui est présente dans le reste de la malson. Elle a pour but de réduire sur le plan de l'amplitude la distorsion secteur qui provient des amplificateurs de puissance et qui pénétre dans les autres composants audio du système ! Les composants alimentés dans le mode de commutation Linn peuvent en fait améliorer le son de tous les autres composants du système.

Détction de signaux

Le Klimax contient deux alimentations électriques. La petite alimentation auxiliaire fonctionne tant que le contacteur secteur est sous tension et qu'un courant électrique est present. Elle allente les circuitts qui détectent la présence d'un signal d'entrée audio et la DEL bleue du panneau avant. Le détecteur de signal est très sensible mais il faut environ une seconde avant demettre sous tension l'amplificateur afin de s'assurer que le signal est réel et qu'il ne s'agit pas uniquement de bruit. Lorsque le Klimax est sous tension, il le reste pendant dix minutes après détction du dernier signal. Ensuite, il repasse au mode Veille. Le seul de détction de nombreuses installations constitue un bon compromis entre la sensibilité en présence de signaux de bas niveau et l'immunité contre le bruit. Cependant, le niveau de sifflement résiduel en provenance des préamplificateurs phono à des réglages modérés de volume est parfois suffisant pour déclencher le détector de signal. Il suffit de faire passer le préamplificateur dans le mode silencieux ou de réduire le volume après utilisation pour éviter que ce phénomène ne se produit. S'il y a un ronflement sonore en provenance des haut-parleurs, il est possible qu'il y ait suffisamment de bruit pour que le détector de signal se déclenché. Chercher toujours à eliminer la source du ronflement car c'est essentiel pour qu'un système,quel qu'il soit, donne le meilleur son possible.

Entrées et sorties

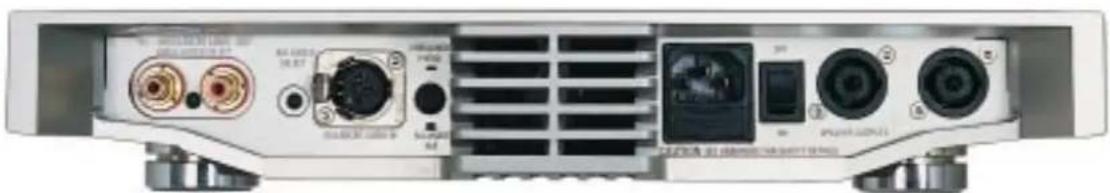

Le Klimax a des entrées à extrémité unique et équilibrées qui sont sélectionnées par un contacteur qui se trouve sur le panneau arrière. Utiliser le réglage approprié qui correspond au préamplificateur et au câblage que vous avez choisis. Des DEL indiquent l'entrée可以选择. Ces deux signaux sont reproduits par écho et ils sortent de la prise à extrémité unique "line out" de sortie de ligne ce qui permet d'exploiter des chaînes de marguerites d'amplificateurs. Ce contacteur ne transmet pas directement un signal audio mais envoie un signal de commande aux contacteurs à semiconducteurs sans distorsion. Les connecteurs standard de sortie sont deux prises d'enceintes 4 contacts Neutrik. Elles ont chacune deux connexions "chaudes" et deux connexions "froides", ce qui simplifie le branchement de deux cables de haut-parleurs par connecteur. Si vous souhaitez exploiter des cables de haut-parleur individuel à destination d'une enceinte quatre voies, utilisez les quatre connexions. Toutes les connexions sont identiques et viennent se raccorder directement à la sortie de l'amplificateur. Le composant Neutrik a été choisi pour son excellente qualité et son intégrité de raccordement ainsi que pour le fait qu'il est compact et respecte des normes internationales d'homologation de sécurité. N'hésitez pas à nous contacter si vous souhaitez utiliser un autre type de connexion de haut-parleur.

5. Fonctionnement

C'est la partie la plus simple. Le témoin bleu clignote pendant quelques secondes lors de la première mise sous tension puis reste faiblement éclairé lorsque le Klimax est dans le mode de veille. Dans qu'un signal est détecté, ce témoin brille plus du fait de l'activation de l'alimentation électrique secteur et de l'amplificateur. Si l'amplificateur a besoin de se protégger, il s'arrête entièrement pendant quelques secondes et fait clignoter ce témoin. Il n'y a pas de limitation du courant à la moitié de sa valeur, l'amplificateur peut soit faire ce qui lui est demandé, soit s'arrêté entièrement. L'amplificateur revient dans le mode de veille 10 minutes après le retrait du signal d'entrée. Pour faire fonctionner le Klimax, Sélectionnez une source sur votre préamplificateur, attendez quelques secondes que le Klimax se mette sous tension puis asseyez-vous et appréciiesz.

Nous vous souhaitons de nombreuses années heures d'ecoute agreable.

Signé: l'équipe Klimax de Linn.

6. Caracteristiques techniques

Généralités

Pouvoir de coupure des fusibles 16,3 A

Plage d'entretes secteur .90 V c.a. - 126 V c.a. 200 V c.a. - 253 V c.a. @50/60Hz

Puisance maximale d'entree 900 W

Puissance d'entrée opérationnelle type. 39 W

Puisance en veille 3 W

\section*{Caracteristiques de l'amplificateur}

Connecteurs d'entrée :

A extrémité unique
(position enforcée de contacteur) Prise phono WBT
Equilibrés (position sortie de contacteur) Prise XLR
Brochage:

Phono.............Interne : Chaud

External : Froid

XLR .Broche1:OV

Broche 2:Chaud

Broche 3:Froid

Gain:

A extrémité unique 28,6 dB

Equilibré. 22,6 dB

Impedance d'entrée :

A extrémité unique 7 kô ohms

Equilibrée 7 kg ohms

Niveau d'entrée de l'échéauté :

Equilibré. 3,34 V eff.

A extrémité unique 1,67 V eff.

Seuil de détction de signal. >150U V

Connecteurs de sortie :

Standard . Neutrik

En option.... Montants de metallisation

Puisance de sortie 500 W eff. en 4 ohms

290 Weff. en 8 ohms

Tolerance de charge. Stabilité inconditionnelle

pour toutes les charges de

huat-parleurs

Distorsion des harmoniques .<0,02%

Réponse en fréquence 2 Hz - 60 KHz (-3 dB)

Tension de sortie de pointe 70 V

Options et accessoires :

Système à montage sur mur

Système à passage par zéro actif

Bornes de sortie de montants de métallisation

7. Garantie et après-vente

Cet apparéil est garanti en conformité avec les termes et conditions en vigueur dans le pays d'achat.

Outre les droits statutaires que le client peut avoir, nous nous engage ons à remplacer les composants qui sont tombés en panne à la suite d'un défaut de fabrication. Pour nous aider, veuillez demander à votre revendeur Linn de vous parler du programme de garantie Linn en vigueur dans notre pays.

Au Royaume-Uni et dans d'autres pays, nous offrons une garantie élargie aux clients qui enregistrrent leurs achats auprès de Linn. Vous pouvez vous procurer une carte d'enregistrement en vous adressant à votre revendeur Linn qui devra tamponner cette carte. Cela vous permettra de receivevoir également le bulletin Linn RECORD et des renseignements sur les appareils hi-fi et musicaux que propose Linn.

Avertissement

Veuillez confier toutes vos demandes à des revendeurs Linn uniquement. En cas d'entretien courant ou de démontage non autorisé de cet apparéil, cette garantie du fabricant devient nulle et non avenue.

En cas de doute, veuillez consulter votre revendeur Linn le plus proche. Pour obtenir des renseignements sur votre revendeur Linn le plus proche, veuillez contacter l'établissement Linn en Ecosse ou votre distributeur national.

Remarque importante

1 Veuillez conserver un exemple du reçu afin de déterminer la date d'achat de cet apparéil.
2 Veuillez faire assurer cet équipement pendant un transport ou un déplacement en vue d'une réparation.

Pour obtenir une assistance technique,poser des questions ou demander des renseignements sur nos produits :

Adresse-vous à : LINN Products Limited

Floors Road

Waterfoot

Eaglesham

Glasgow G76 OEP

Ecosse

Telephone: 44-(O)-141 307 7777

Numéro d'assistance au R.-U.: 0500-888909

Courrier électronique (E-mail): [e-mail]

Télécopieur:44-(O)-141-644-4262

Site Internet: http://www.linn.co.uk/linn

Amérique : LINN Inc.

Alimentation secteur. 15

Assistance technique. 23

C

Caracteristiques techniques. 20

Chaleurur. 13

Circuits audio 9

Connecteurs d'entree 20

Connecteurs de sortie 21

Consignes de sécurité .

Consignes generales de sécurité

Cotes. 20

Courant de sortie. 11

D

Description du fonctionnement du Klimax.....4

Description générale. 3

Detection de signaux 7

Droits d'auteur

E

Entrees. 18

F

Faitsassortis

Fonctionnement 19

G

Gain 20

Garantie. 22

1

Impedance d'entree 20

Installation 13

Intérieur du Klimax 8

Introduction 2

L

Limitation du courant. 12

M

Masse 20

Mode de commutation 5

N

Niveau d'entrée de I'ecretage 21

Numéro de réference

0

Options et accessoires 21

P

Prises secteur

Protection. 11, 20

Puisance de sortie 21

R

Remerciements

Remplacement de la prise secteur

Remplacement des fusibles .

S

Sorties 18

Symboles

T

Tension de sortie de pointe 21

Linn Klimax 500 Solo
