ZHRN639K - Cuisinière ZANUSSI - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Cuisinière à gaz avec four multifonction
Dimensions (L x H x P)	60 x 85 x 60 cm
Type de cuisson	Gaz
Nombre de foyers	4 foyers
Puissance des foyers	De 1 kW à 3 kW
Type de four	Four à gaz
Capacité du four	60 litres
Fonctions du four	Gril, cuisson traditionnelle
Utilisation	Contrôle manuel des températures et des fonctions
Entretien	Nettoyage manuel, grilles amovibles
Sécurité	Système de sécurité gaz, veilleuse
Informations Générales	Idéal pour les cuisines familiales, design classique

FOIRE AUX QUESTIONS - ZHRN639K ZANUSSI

La cuisinière ZANUSSI ZHRN639K ne s'allume pas, que faire ?

Vérifiez que la cuisinière est correctement branchée à une prise électrique fonctionnelle. Assurez-vous également que le disjoncteur n'est pas déclenché.

Les plaques de cuisson ne chauffent pas, que faire ?

Vérifiez que les commandes de la plaque de cuisson sont correctement réglées. Si le problème persiste, il peut être nécessaire de vérifier le fusible ou de contacter un technicien.

Comment nettoyer la vitre du four ?

Utilisez un nettoyant pour four ou un mélange de vinaigre et d'eau. Appliquez le produit sur la vitre, laissez agir quelques minutes, puis essuyez avec un chiffon doux.

La cuisson n'est pas uniforme, que faire ?

Assurez-vous que les grilles du four sont correctement positionnées. Évitez d'ouvrir la porte du four trop souvent pendant la cuisson pour maintenir la température.

Comment régler la température du four ?

Utilisez le bouton de réglage de la température situé sur le panneau de commande. Tournez-le jusqu'à la température souhaitée et attendez que le témoin lumineux s'éteigne pour indiquer que le four a atteint la température.

Le four émet une odeur étrange lors de la première utilisation, est-ce normal ?

Oui, cela peut se produire en raison de la présence de résidus de fabrication. Il est recommandé de préchauffer le four à haute température pendant environ 30 minutes pour éliminer ces odeurs.

Comment utiliser la fonction de nettoyage du four ?

Référez-vous au manuel d'utilisation pour les instructions spécifiques. En général, vous devez activer le mode de nettoyage à haute température et suivre les étapes indiquées.

Les boutons de la cuisinière sont bloqués, que faire ?

Vérifiez si un verrouillage enfant est activé. Si c'est le cas, désactivez-le selon les instructions du manuel d'utilisation.

Comment contacter le service après-vente de Zanussi ?

Vous pouvez contacter le service après-vente de Zanussi via leur site web officiel ou par téléphone. Assurez-vous d'avoir le numéro de modèle et le numéro de série de votre cuisinière.

MODE D'EMPLOI ZHRN639K ZANUSSI

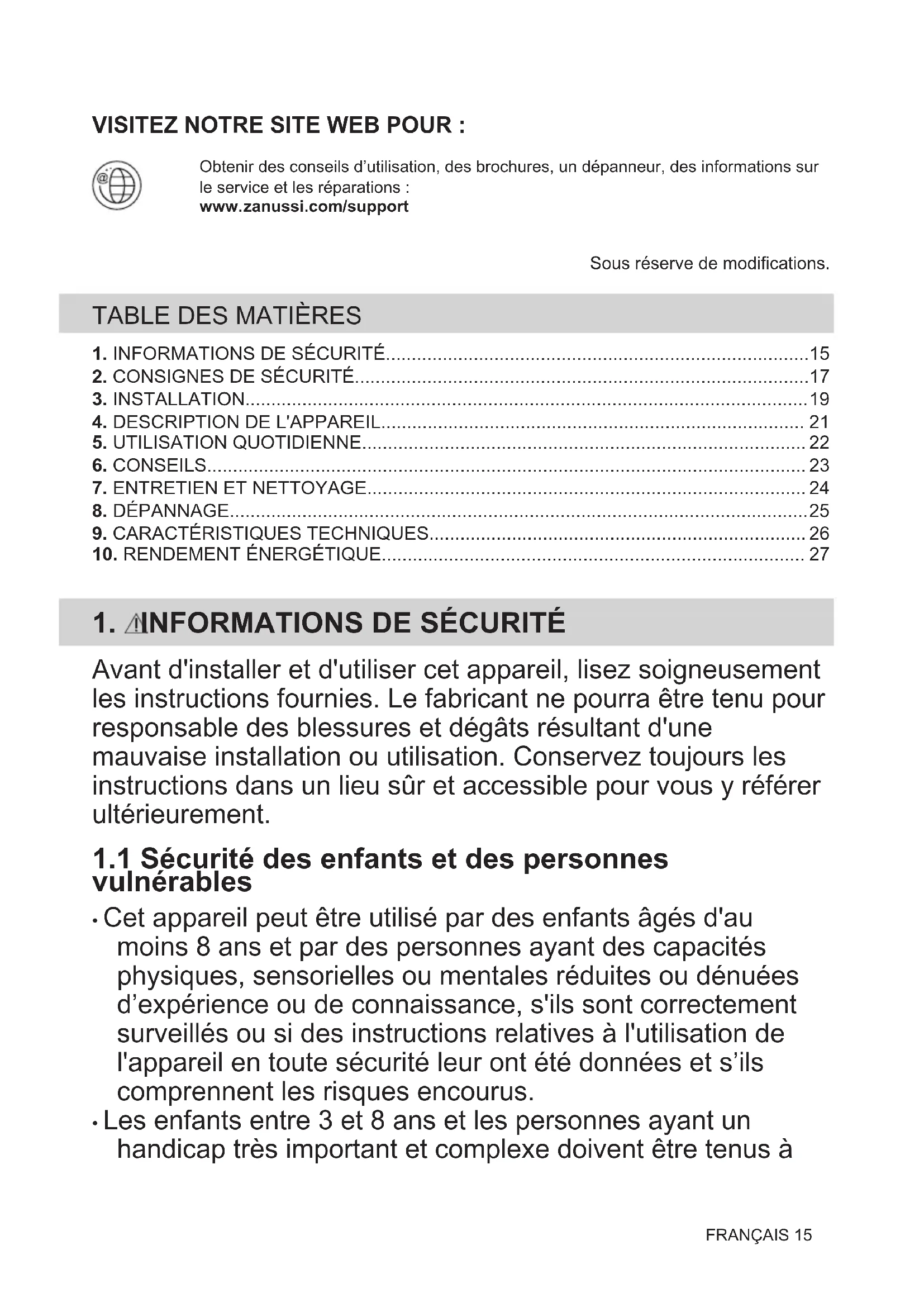

FR Notice d'utilisation 15 Table de cuisson

Obtenir des conseils d'utilisation, des brochures, un dépanneur, des informations sur le service et les réparations : www.zanussi.com/support

Avant d'insteller et d'utiliser cet apparéil, lisez soigneusement les instructions fournies. Le fabricant ne pourra être tenu pour responsable des blessures et dégât s resultant d'une mauvaise installation ou utilisation. Conservez toujours les instructions dans un lieu sur et accessible pour vous y référer ultérieurement.

1.1 Sécurité des enfants et des personnes vulnérables

• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils sont correctement surveillés ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et s'ils comprend le risques encourus.
• Les enfants entre 3 et 8 ans et les personnes ayant un handicap très important et complexe doivent être tenus à

l'écart de l'appareil, à moins d'être surveillés en permanence.

• Les enfants de moins de 3 ans doivent être tenus à l'écart de l'appareil, à moins d'être surveillés en permanence.
• Ne laissez pas les enfants jouer avec l'appareil.
• Ne laissez pas les emballages à la portée des enfants et jetez-les convenablement.
• AVERTISSEMENT : Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles deviennent chaudes en cours d'utilisation.
• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommendons de l'activer.
• Le nettoyage et l'entretien ne doivent pas etre effectués par des enfants sans surveillance.

1.2 Sécurité générale

• AVERTISSEMENT : L'appareil et ses parties accessibles deviennent chauds pendant son fonctionnement. Veillez à ne pas toucher les éléments chauffants.
• AVERTISSEMENT : Il peut être dangereux de laisser chauffer de laGRAisse ou de l'huile sans surveillance sur une table de cuisson car cela pourrait provoquer un incendie.
  N'essayez JAMAIS d'éteindre un feu avec de l'eau. Éteignez l'appareil puis couvrez les flammes, par exemple avec un couvercle ou une couverture ignifuge.
• ATTENTION : L'appareil ne doit pas etre branché à l'alimentation en utilisant un apparéil de connexion externe comme un minuteur, ou branché à un circuit qui est régulierement activé/désactivé par un fournisseur d'énergie.
• ATTENTION : Toute cuisson doit être surveillée. Une cuisson courte doit être surveillée en permanence.
• AVERTISSEMENT : Risque d'incendie ! N'entreposez rien sur les surfaces de cuisson.

• Ne posez pas d'objets métalliques tels que couteaux, fourchettes, cuillères ou couvercles sur la table de cuisson car ils pourraient chauffer.

• N'utilisez pas l'appareil avant de l'avoir installé dans la structure encastrée.

• N'utilisez pas de nettoyeur vapeur pour nettoyer l'appareil.
  · Si la surface vitrocéramique / en verre est fissurée, éteignez l'appareil et débranchez-le. Si l'appareil est branché à l'alimentation secteur directement en utilisant une boîte de jonction, retirez le fusible pourdéconnecter l'appareil de l'alimentation secteur. Dans tous les cas,contactez le service après-vente/agréé.
• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, un service de maintenance/agréé ou un technicien qualifié afin d'éviter tout danger.
• AVERTISSEMENT : Utilisez uniquement les dispositifs de protection pour table de cuisson conçus ou indiqués comme adaptations par le fabricant de l'appareil de cuisson dans les instructions d'utilisation, ou les dispositifs de protection pour table de cuisson intégrés à l'appareil. L'utilisation de dispositifs de protection non adaptations peut entraîner des accidents.

2. CONSIGNES DE SECURITÉ

2.1 Installation

AVERTISSEMENT!

L'appareil doit etre installe uniquely par un professionnel qualifie.

AVERTISSEMENT!

Risque de blessure corporelle ou de dommages matériels.

• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un apparéil endommagé.
• Suívez scrupuleusement les instructions d'installation fournies avec l'appareil.
• Respectez l'espacement minimal requis par rapport aux autres apparéils et éléments.

• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Utilisez toujours des gants de sécurité et des chaussures fermées.

• Isolez les surfaces découpées à l'aide d'un matériel d'étanchéité pour éviter que la moissure cause des gonflements.

• Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité.
• N'installez pas l'appareil à proximé d'une porte ou sous une fenêtre. Les recipients chauds risqueraient de tomber de l'appareil lors de l'ouverture de celles-ci.
• Si l'appareil est installé au-dessus de tiroirs, assurez-vous qu'il y a suffisamment d'espace entre le fond de l'appareil et le tiroir supérieur pour que l'air puisse circuler.
  Le dessous de l'appareil peut devenir très chaud. Veillez à installer un panneau de séparation sous l'appareil pour en bloquer l'accès. Ce panneau peut être en contreplaqué, provenir d'un autre meuble de cuisine, et doit être composé d'un matériel non inflammable.
• Le panneau de séparation doit couvrir entièrement l'espace sous la table de cuisson.

2.2 Branchement électrique

AVERTISSEMENT!

Risque d'incendie ou d'electrocution.

• Tous les raccordements électriques doivent être effectuels par un électricien qualifié.
• L'appareil doit être relié à la terre.
• Avant toute intervention, assurez-vous que l'appareil est débranché.
  Assurez-vous que les paramètres figurant sur la plaque signalétique correspondent aux données électriques nominale de l'alimentation secteur.
  Assurez-vous que l'appareil est bien installé. Un cable d'alimentation lâche et inapproprié ou une fiche (si présente) non serrée peuvent être à l'origine d'une surchauffe des bornes.
• Utilisez le cable d'alimentation électrique approprié.
• Ne laisses pas le cable d'alimentation s'emmelier.
  Assurez-vous qu'une protection antiélectrocution est installée.
• Utilisez un collier anti-traction sur le cable.
  Assurez-vous que le cable d'alimentation ou la fiche (si presente) n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les recipients brûlants lorsque vous branchez l'appareil à des prises électriques situées à proximité.
• N'utilisez pas d'adaptateurs multiprise et de rallonges.
• Veillez à ne pas endommager la fiche secteur (si présente) ni le cable d'alimentation. Contactez notre service après-vente/agree ou un électricien pour replacer le cable d'alimentation s'il est endommaged.
• La protection contre les chocs des parties sous tension et isolées doit être fixée de telle manière qu'elle ne puisse pas'être enlevée sans outils.
• Ne branche la fiche secteur dans la prise secteur qu'a la fin de l'installation. Assurez-vous que la prise secteur est accessible après l'installation.
• Si la prise secteur est détachée, ne branchez pas la fiche secteur.

• Ne tirez pas sur le cable secteur pour débrancher l'appareil. Tirez toujours sur la fiche de la prise secteur.

• N'utilisez que des systèmes d'iso1ation appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être rétirés du support), un disjoncteur différentiel et des contacteurs.

• L'installation électrique doit composer un dispositif d'iso1ation qui vous permet de déconnecter l'appareil du secteur à tous les pôles. Le dispositif d'isolement doit avoir une largeur d'ouverture de contact de 3 mm minimum.

2.3 Utilisation

AVERTISSEMENT!

Risque de blessures, de brûlures ou d'électrocution.

• Avant la première utilisation, retirez les emballages, les étiquettes et les films de protection (si présents).
• Cet apparéil est exclusivement destiné à une utilisation domestique.
• Ne modifies pas les caractéristiques de cet apparéil.
  Assurez-vous que les orifices de ventilation ne sont pas bouchés.
• Ne laissez jamais l'appareil sans surveillance pendant son fonctionnement.
• Éteignez les zones de cuisson après chaque utilisation.
• Ne posez pas de couverts ou de couvercles sur les zones de cuisson. Elles sont chaudes.
• N'utilisez jamais cet apparéil avec les mains mouillées ou lorsqu'il est en contact avec de l'eau.
• N'utilisez jamais l'appareil comme plan de travail ou comme plan de stockage.
• Si la surface de l'appareil presente des fêlures, débranchez immédiatement l'appareil pour éviter tout risque d'électrocution.
  Lorsque you versez un aliment dans de l'huile chaude, elle peut eclabousser.

AVERTISSEMENT!

Risque d'incendie et d'explosion.

• Les graisses et l'huile chaudes peuvent dégager des vapeurs inflammables. Tenez les flammes ou les objets chauds éloignés des graisses et de l'huile lorsque vous vous en servez pour cuisiner.

• Les vapeurs dégagées par l'huile très chaude peuvent provoquer une combustion spontanée.
  L'huile qui a servi contient des restes d'aliments pouvant provoquer un incendie à température plus faible que l'huile n'avant jamais servi.

• Ne placez pas de produits inflammables ou d' éléments imbibés de produits inflammables à l'intérieur ou à proximité de l'appareil, ni sur celui-ci.

AVERTISSEMENT!

Risque d'endommagement de l'appareil.

• Ne laïsez pas de recipients chauds sur le bandeau de commande.
• Ne posez pas de couvercle de casserole chaud sur la surface en verre de la table de cuisson.
• Ne laïsez pas le contenu des recipients s'évaporer entière.
• Prenez soit de ne pas laisser tomber d'objets ou de recipients sur l'appareil. Sa surface risque d'être endommagée.
• Ne faites jamais fonctionner les zones de cuisson avec des recipients de cuisson vides ou sans aucun recipient de cuisson.
• Ne placez jamais de papier aluminium sur l'appareil.
• N'utilisez pas de recipients en fonte ou en aluminium, ni de recipients dont le fond est endommagé et rugueux. Ils risqueraient de rayer le verre ou la surface vitrocéramique. Soulevez toujours ces objets lorsque vous devez les déplacer sur la surface de cuisson.
• Cet apparéil est exclusivement destiné à un usage culinaire. Ne l'utilisez pas pour des usages autres que celui pour lequel il a été créé, à des fins de chauffage par exemple.

2.4 Entretien et Nettoyage

• Nettoyez régulierement l'appareil afin de maintainir le revêtement en bon état.

3. INSTALLATION

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

• Mettez à l'arrêt l'appareil et laisserez-le refroidir avant de le nettoyer.
• Ne pulverisez pas d'eau ni de vapeur pour nettoyer l'appareil.
• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à recycler, de solvants ni d'objects metalliques.

2.5 Service

• Pour réparer l'appareil, contactez le service après-vente agréé. Utilisez uniquement des pieces de rechange d'origine.
• Concernant la/les lampe(s) à l'intérieur de ce produit et les lampes de rechange vendues séparément : Ces lampes sont conçues pour résister à des conditions physiques extrêmes dans les apparéils electroménagers, telles que la température, les vibrations, l'humidité, ou sont conçues pour signaler des informations sur le statut opérationnel de l'appareil. Elles ne sont pas destinées à être utilisées dans d'autres applications et ne conviennent pas à l'éclairage des pieces d'un logement.

2.6 Mise au rebut

AVERTISSEMENT!

Risque de blessure ou d'asphyxie.

• Contactez votre service municipal pour obtenir des informations sur la marche à suivre pourmettre l'appareil au rebut.
• Débranche l'appareil de l'alimentation électrique.
• Coupe le cable d'alimentation au ras de l'appareil et mettez-le au rebut.

3.1 Avant l'installation

Avant d'insteller la table de cuisson, notez les informations de la plaque signalétique ci

dessous. La plaque signalétique se trouve au bas de la table de cuisson.

Numéro de série

3.2 Tables de cuisson intégrées

Les tables de cuisson encascrables ne peuvent etre mises en fonctionnement qu'après avoir ete installes dans des meubles et sur des plans de travail homologues et adaptations.

3.3 Câble d'alimentation

• La table de cuisson est fournie avec un cable d'alimentation.
• Pour remplacer le cable d'alimentation endommagé, utilisez le type de cable suivant : H05V2V2-F qui doit supporter une température minimale de 90^ . Contactez votre service après-vente.

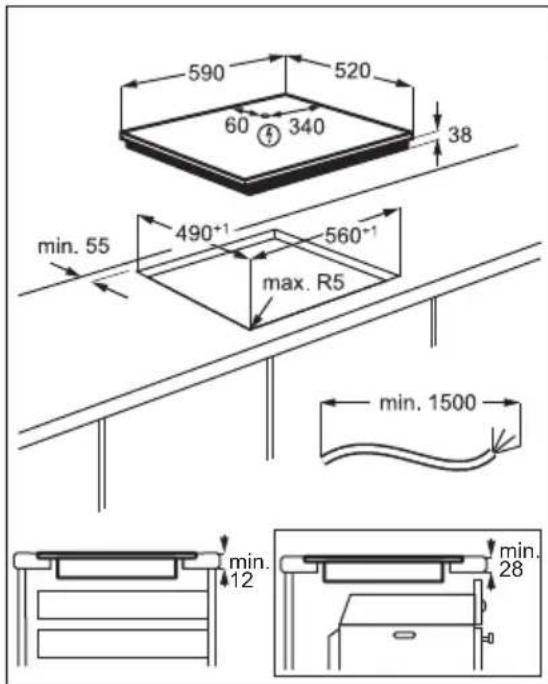

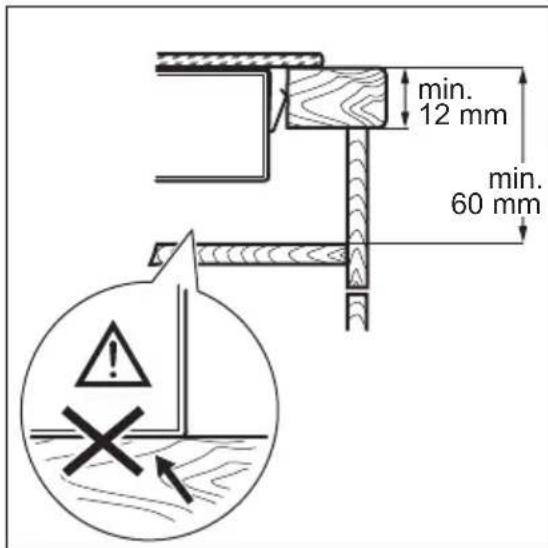

3.4 Assemblage

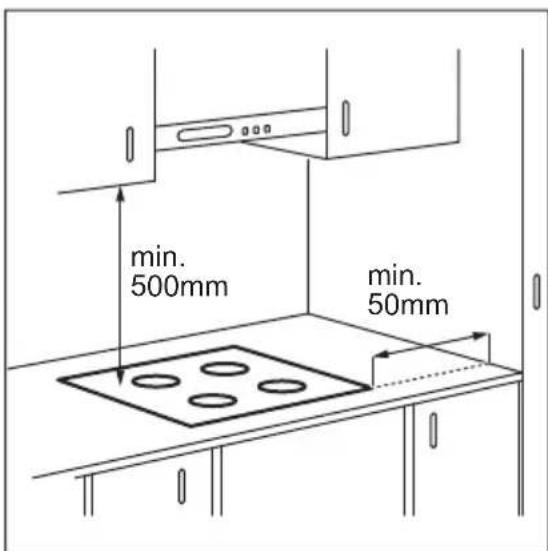

Si vous installez la table de cuisson sous une hotte, reportez-vous aux instructions d'installation de la hotte pour connaître la distance minimale nécessaire entre les apparêils.

3.5 Enceinte de protection

Si vous utilisez une enceinte de protection (accessoire supplémentaire), le fond de protection installé directement sous la table de cuisson n'est plus nécessaire. L'enceinte de protection n'est pas disponible dans tous les pays. Veuillez contacter votre revendeur local.

Vou ne pouvez pas utiliser l'enceinte de protection si vous installez la table de cuisson audessus d'un four.

4. DESCRIPTION DE L'APPAREIL

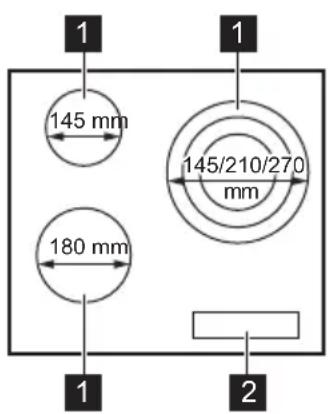

4.1 Description de la table de cuisson

Zone de cuisson
2 Bandeau de commande

4.2 Description du bandeau de commande

Les touches sensitives permettent de faire fonctionner l'appareil. Les affichages, les voyants et les signaux sonores indiquent les fonctions activées.

	Touchesensitive	Fonction Commentaire
1	①	MARCHE/ARRÊT Pour allumer et éteindre la table de cuisson.
2	- Indicateur du niveau de cuisson Pour indiquer le niveau de cuisson.
3	®	- Pour activer ou désactiver le circuit extérieur de la zone de cuisson.

Touche Fonction Commentaire sensiti-ve

• Pour selectionner un niveau de cuisson.

4.3 Affichage du niveau de cuisson

Afficheur Description

La zone de cuisson est désactivée.

La zone de cuisson est activée.

• chiffre

Une anomalie de fonctionnement s'est produit.

Une zone de cuisson est encore chaude (chaleur résiduelle).

Dispositif de sécurité infant est activée.

Arrét automatique est activé.

4.4 Indicateur de chaleur résiduelle

AVERTISSEMENT!

H Il y a risque de brûlures par la chaleur résiduelle.

Les voyageants indiquent le niveau de chaleur résiduelle des zones de cuisson que vous utilisez actuellement. Les voyageants des zones voisines peuvent également s'allumer, même si vous ne les utilisez pas.

5. UTILISATION QUOTIDIENNE

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

5.1 Activation et désactivation

Appuyez sur pendant 1 seconde pour activer ou désactiver la table de cuisson.

5.2 Arret automatique

Cette fonction arrête la table de cuisson automatiquement si :

• toutes les zones de cuisson sont désactivées,
• vous ne reglez pas le niveau de cuisson après avoir allumé la table de cuisson,
• vous avez renversé quelque chose ou place un objet sur le bandeau de commande pendant plus de 10 secondes

(unecasserole, un torchon, etc.).Un signal sonore retentit et la table de cuisson s'eteint. Enlevez I'objet ou nettoyez le bandeau de commande.

• vous ne désactieve pas la zone de cuisson ou ne modifie pas le niveau de cuisson. Au bout de quelques instant, - s'allume et la table de cuisson s'eteint.

La relation entre le niveau de cuisson et la durée après laquelle la table de cuisson s'estint :

Niveau de cuisson La table de cuisson s'eteint au bout de

1-26 heures
3-45 heures
54 heures

Niveau de cuisson La table de cuisson s'eteint au bout de

6-91,5heure

5.3 Niveau de cuisson

Appuyez sur pour augmenter le niveau de cuisson. Appuyez sur pour diminuer le niveau de cuisson. Appuyez simultanément sur et pour désactiver la zone de cuisson.

5.4 Activation et désactivation des circuits extérieurs

Vous pouvez ajuster la surface de cuisson à la dimension de votre ustensile de cuisine.

Utilisez la touche sensitive :

Pour activer le circuit extérieur: appuyez sur la touche sensitive. Le voyant s'allume.

Pour activer plusieurs circuits extérieurs : appuyez à nouveau sur la même touche sensitive. Le voyant suivant s'allume.

Pour désactiver le circuit extérieur: appuyez sur la touche sensitive jusqu'à ce que levoyant s'éteigne.

Lorsque vous activez la zone mais que vous n'activez pas le circuit extérieur, la lumière provenant de la zone peut recouvrir le circuit extérieur. Cela n'indique pas que le circuit extérieur est activé. Pour savoir si le circuit est activé, regardez levoyant.

6. CONSEILS

AVERTISSEMENT!
Reportez-vous aux chapités concernant la sécurité.

6.1 Récipients de cuisson

• Le fond du écipient de cuisson doit être aussi plat et écais que possible.

5.5 Dispositif de sécurité infant

Cette fonction permet d'eviter une utilisation involontaire de la table de cuisson.

Pour lancer la fonction : allumez la table de cuisson en appuyant sur Ne selectionnez pas de réglage de niveau de cuisson.

Appuyez simultanément sur des deux zones de cuisson avant pendant 4 secondes. L s'allume. Eteignez la table de cuisson en appuyant sur ①

Pour arreter la fonction: allumez la table de cuisson en appuyant sur ①Ne sclectionnez pas de réglage de niveau de cuisson. Appuyez simultanément sur des deux zones de cuisson avant pendant 4 secondes. ② s'allume. Éteignez la table de cuisson en appuyant sur ①

Pour suspendre la fonction le temps d'une cuisson: allumez la table de cuisson en appuyant sur ① sallume. Appuyez simultanément sur des deux zones de cuisson avant pendant 4 secondes. Reglez le niveau de cuisson dans les 10 secondes qui suivent. Vous pouvez utiliser la table de cuisson. Lorsque vous eteignez la table de cuisson avec ①, la fonction est de nouveau activée.

Les reçipients de cuisson avec un fond en émail, en aluminium ou en cuivre peuvent laisser des traces sur la surface vitrocérément.

6.2 Exemples de cuisson

Les données du tableau sont fournies à titre indicatif uniquement.

Niveau de cuisson	Utilisation : Durée	Conseils
		(min)
1 Conserver les alimentés cuits au chaud. au besoin Placez un couvercle sur le récipient.
1 - 2 Sauce hollandaise, faire fondre : beur-re, chocolat, gélatine.	5 - 25 Mélangez de temps en temps.
1 - 2 Solidifier : omelettes, oeufs cocotte. 10 - 40 Couvrez pendant la cuisson.
2 - 3 Faire moyen des plats à base de riz et de laitage, réchauffer des plats cuisi-nés.	25 - 50 Ajoutez au moins deux fois plus d'eau que de riz. Remuez les plats à base de lait durant la cuisson.
3 - 4 Cuire à la vapeur des légumes, du poisson et de la viande.	20 - 45 Ajoutez quelques cuillerées à soupe de liquide.
4 - 5 Cuire des pommes de terre à la va-aur.	20 - 60 Utilisez ¼ l'eau max. pour 750 g de pommes de terre.
4 - 5 Cuire de grandes quantités d'aliments, des ragôuts et des soupes.	60 - 150 Ajoutez jusqu'à 3 litres de liquide, plus les ingrédients.
6 - 7 Faire revenir : escalopes, cordons bleus de vase, côtelettes, rissolettes, saucisses, foue, roux, oeufs, crépes, beignets.	au besoin Retournez à la moitié du temps.
7 - 8 Cuisson à température élevée des pommes de terre rissolées, fillets, steaks.	5 - 15 Retournez à la moitié du temps.
9 Faire bouillir de l'eau, cuire des pâtes, griller de la vande (goulasch, bœuf braisé), cuire des frites.

7. ENTRETIEN ET NETTOYAGE

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

7.1 Informations generales

• Nettoyez la table de cuisson après chaque utilisation.
  Utilisez toujours un réseau dont le fond est propre.
• Les rayures ou les taches sombres sur la surface n'ont aucune incidence sur le fonctionnement de la table de cuisson.
• Utilisez un nettoyant spécifique adapté à la surface de la table de cuisson.
  Utilisez un racloir spécial pour la vitre.

7.2 Nettoyage de la table de cuisson

• Enlevez immédiatement : le plastique fondu, les feuilles de plastique, le sucre et les alimentents contenant du sucre car la saleté peut endommager la table de cuisson. Veillez à ne pas vous brûler. Tenez le racloir spécial incliné sur la surface vitrée et faites glisser la lame du racloir pour enlever les salissures.
• Une fois que la table de cuisson a suffisamment refroidi, enlevez : traces de calcaire et d'eau, projections de graisse, decolorations métalliques Luisantes. Nettoyez la table de cuisson à

l'aide d'un chiffon humide et d'un détergent non abrasif. ÀpRES le nettoyage, séchez la table de cuisson à l'aide d'un chiffon doux.

Pour retirer les decolorations métalliques brillantes : utilisez une

solution d'eau additionnée de vinaigre et nettoyez la surface vitrée avec un chiffon.

8. DÉPANNAGE

AVERTISSEMENT!

Reportez-vous aux chapitres

concernant la sécurité.

8.1 Que faire si...

Problème Cause possible Solution
Vous ne pouvez pas allumer la table de cuisson ni la faire fon- tionner.	La table de cuisson n'est pas bran- chée à une source d'alimentation électrique ou le branchement est in- correct.	Vérifiez que la table de cuisson est correctement branchée à une source d'alimentation électrique.
Le fusible a disjoncté. Assurez-vous que le fusible est la cau- se du dysfonctionnement. Si les fusi- bles disjonctent de manière répétée, faites appel à un électricien qualifié.
Vous ne réglez pas le niveau de cuisson dans les 10 secondes.	Allumez de nouveau la table de cis- son et réglez le niveau de cuisson en moins de 10 secondes.
Vous avez appuyé sur plusieurs tou- ches sensitives en même temps.	Appuyez sur une seule touche sensiti- ve.
Il y a de l'eau ou des taches deGRAISSSE sur le bandeau de comman- de.	Nettoyez le bandeau de commande.
Un signal sonore retentit et la ta- ble de cuisson s'éteint.Un signal sonore retentit lorsque la table de cuisson est éteinte.	Vouves avez posé quelque chose sur une ou plusieurs touches sensitives.	Retirez l'objet des touches sensitives.
La table de cuisson s'éteint. Vous avez posé quelque chose sur la touche sensitive①	Retirez l'objet de la touche sensitive.
Le voyant de chaleur résiduelle ne s'allume pas.	La zone de cuisson n'est pas chau- de partir qu'elle n'a fonctionné que peu de temps ou le capteur est en- dommagé.	Si la zone a eu assez de temps pour chauffer, faites appel à un service après-vente agréé.
Impossible d'activer le circuit ex- térieur.	Activez d'abord le circuit interieur en modifiant le niveau de puissance.
Il y a une zoneASFMORE sur la zone multiple.	Il est normal qu'il y ait une zoneASFMORE sur la zone multiple.

Problème Cause possible Solution

Les touches sensitives deviennent chaudes.	Le réseau est trop grand ou vous le placez trop préc des commandes.	Placez les réciements de grande taillée sur les zones de cuisson arrêté, si possible.
L s'affiche.	Dispositif de sécurité infant est activement.	Reportez-vous au chapitre « Utilisation quotidienne » .
E et un chiffre s'affichent.	Une erreur s'est produit dans la table de cuisson.	Éteignez la table de cuisson et rallo-mez-la au bout de 30 secondes. Si E s'affiche à nouveau, débranchez la table de cuisson de la prise électrique. Au bout de 30 secondes, rebranchez la table de cuisson. Si le problème persiste, contactez le service après-vente/agréé.
Un bip constant se déclenché. Le branchement électrique est incor-rect.		Débranchez l'appareil de l'alimentation électrique. Demandez à un électricien qualifié de vérifier l'installation.
E6 s'affiche.	Il manque la seconde phase de l'alimentation électrique.	Vérifiez que la table de cuisson est correctement branchée à une source d'alimentation électrique. Retirez le f/u-sible, attendez une minute, et replacez le fusible.

8.2 Si vous ne trouvez pas de solution...

Si vous ne trouvez pas de solution au problème, veuilles contacter votre revendeur ou un service après-vente/agreeé. Veuilles lui fournir les informations se trouvant sur la plaque signalétique. Donnez également la combinaison à 3 lettres et chiffres pour la vitrocéramique (située dans un des coins de la surface en verre) et le message d'erreur

qui s'affiche. Assurez-vous d'utiliser correctement l'appareil. En cas d'erreur de manipulation de la part de l'utilisateur, le déplacement du technicien du service après-venture ou du vendeur pourra être facturede même en cours de garantie. Les instructions relatives au service après-venture et aux conditions de garantie figurent dans le livre de garantie.

9. CARACTERISTIQUES TECHNIQUES

9.1 Plaque signalétique

Modèle ZHRN639K PNC 949 492 423 00

Type 60 HAD 20 AO 220 - 240 V / 400 V 2N 50 - 60 Hz

Fabriqué en Roumanie

Numéro de série 5.7 kW

ZANUSSI

9.2 Spécification des zones de cuisson

Zone de cuisson	Puisance nominale (niveau de cuisson max.) [W]	Diametre de la zone de cuisson [mm]
Avant gauche 1800 180
Arrière gauche 1200 145
Avant droit 1050 / 1950 / 2700 145 / 210 / 270

Pour des résultats de cuisson optimaux, utilisez des recipients qui ne dépassent pas le diamètre de la zone de cuisson.

10. RENDEMENT ÉNERGÉTIQUE

10.1 Informations sur le produit conformément à la norme EU 66/2014 valable pour le marché européen uniquement

Identification du modele ZHRN639K

Type de table de cuisson Table de cuisson intégrée
Nombre de zones de cuisson 3
Technologie de chauffage Chauffage par rayonne-
		ment
Diamètre des zones de cuisson circulaires (Ø) Avant gauche	Arrière gauche	18,0 cm
		14,5 cm
	Avant droite	27,0 cm
Consommation d'énergie selon la zone de cuisson(EC electric cooking)	Avant gauche	191,6 Wh / kg
	Arrière gauche	188,0 Wh / kg
	Avant droite	185,4 Wh / kg
Consommation d'énergie de la table de cuisson (EC electric hob) 188,3 Wh / kg

EN 60350-2 - Appareils de cuisson domestiques électriques - Partie 2: Tables de cuisson - Méthodes de mesure des performances

10.2 Économie d'énergie

Vous pouvez economiser de I'energie au quotidien en suivant les conseils suivants.

• Si vous faites chauffer de l'eau, ne faites chauffer que la quantité dont vous avez réellement besoin.

• Si possible, couvrez toujours les recipients de cuisson avec un couverclependant la cuisson.

• Activez toujours la zone de cuisson après avoir posé le recipient dessus.

• Le fond du écipient doit avoir le même diamètre que la zone de cuisson.
• Placez les plus petits récipients sur les plus petites zones de cuisson.
• Posez directement le recipient au centre de la zone de cuisson.
• Vous pouvez utiliser la chaleur résiduelle pour conserver les alimentés au chaud ou pour faire+fondre.

11. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole
Déposez les emballages dans les
conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits ELECTriques et électroniques. Ne jetez pas les apparêils

portant le symbole X avec les ordures menagères. Emmenez un tel produit dans voitre centre local de recyclage ou contactez vos services municipaux.

FRANCE ONLY

CONSIGNE POUVANT VARIOVER LOCALEMENT >WWW.CONSIGNESDETRI.FR

BESUCHEN SIE UNSERE WEBSITE, UM:

Consulte os capités relativos à segurarça.

6.1 Tachos

3.3 Cable de connexion
