PS200 - Support mural audiovisuel Peerless-AV - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Support mural pour écran, compatible avec les tailles d'écran de 32" à 65". Capacité de charge maximale de 45 kg. VESA compatible jusqu'à 600 x 400 mm.
Utilisation	Conçu pour un montage mural, idéal pour les espaces de vie, bureaux ou salles de réunion. Permet une installation facile et rapide.
Maintenance et réparation	Vérifier régulièrement la solidité des fixations et l'état du support. Nettoyer avec un chiffon doux pour éviter les rayures.
Sécurité	Assurez-vous que le support est correctement installé selon les instructions du fabricant. Ne pas dépasser la capacité de charge maximale.
Informations générales	Produit conçu pour une utilisation intérieure. Garantie limitée du fabricant. Poids du produit : environ 3,5 kg.

FOIRE AUX QUESTIONS - PS200 Peerless-AV

Comment installer le Peerless-AV PS200 ?

Pour installer le Peerless-AV PS200, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de fixer solidement le support au mur et de respecter les recommandations de poids et de dimensions.

Quels types d'écrans sont compatibles avec le PS200 ?

Le PS200 est compatible avec une variété d'écrans plats. Vérifiez les spécifications du produit pour vous assurer que votre écran respecte les dimensions et le poids maximum supportés.

Que faire si le support ne s'adapte pas à mon écran ?

Si le support ne s'adapte pas, vérifiez les dimensions de votre écran et comparez-les aux spécifications du PS200. Vous pourriez avoir besoin d'adaptateurs ou d'un autre modèle de support.

Comment puis-je ajuster l'angle de mon écran monté ?

Le PS200 permet un ajustement de l'angle. Utilisez les vis de réglage situées à l'arrière du support pour modifier l'inclinaison selon vos préférences.

Où trouver des pièces de rechange pour le PS200 ?

Les pièces de rechange pour le PS200 peuvent être commandées directement auprès de Peerless-AV ou par l'intermédiaire de revendeurs agréés.

Que faire si mon écran vibré ou oscille après installation ?

Assurez-vous que le support est correctement fixé au mur et que toutes les vis sont bien serrées. Si le problème persiste, vérifiez que le mur est solide et exempt de défauts.

Le PS200 est-il conçu pour une utilisation en extérieur ?

Le PS200 n'est pas spécifiquement conçu pour une utilisation en extérieur. Veuillez consulter le manuel pour des recommandations sur son utilisation dans des environnements spécifiques.

Quelle est la procédure de nettoyage pour le PS200 ?

Pour nettoyer le PS200, utilisez un chiffon doux et sec. Évitez les produits chimiques agressifs qui pourraient endommager la finition du support.

Y a-t-il une garantie sur le PS200 ?

Oui, le PS200 est généralement couvert par une garantie limitée. Consultez les documents de garantie fournis pour des détails spécifiques.

MODE D'EMPLOI PS200 Peerless-AV

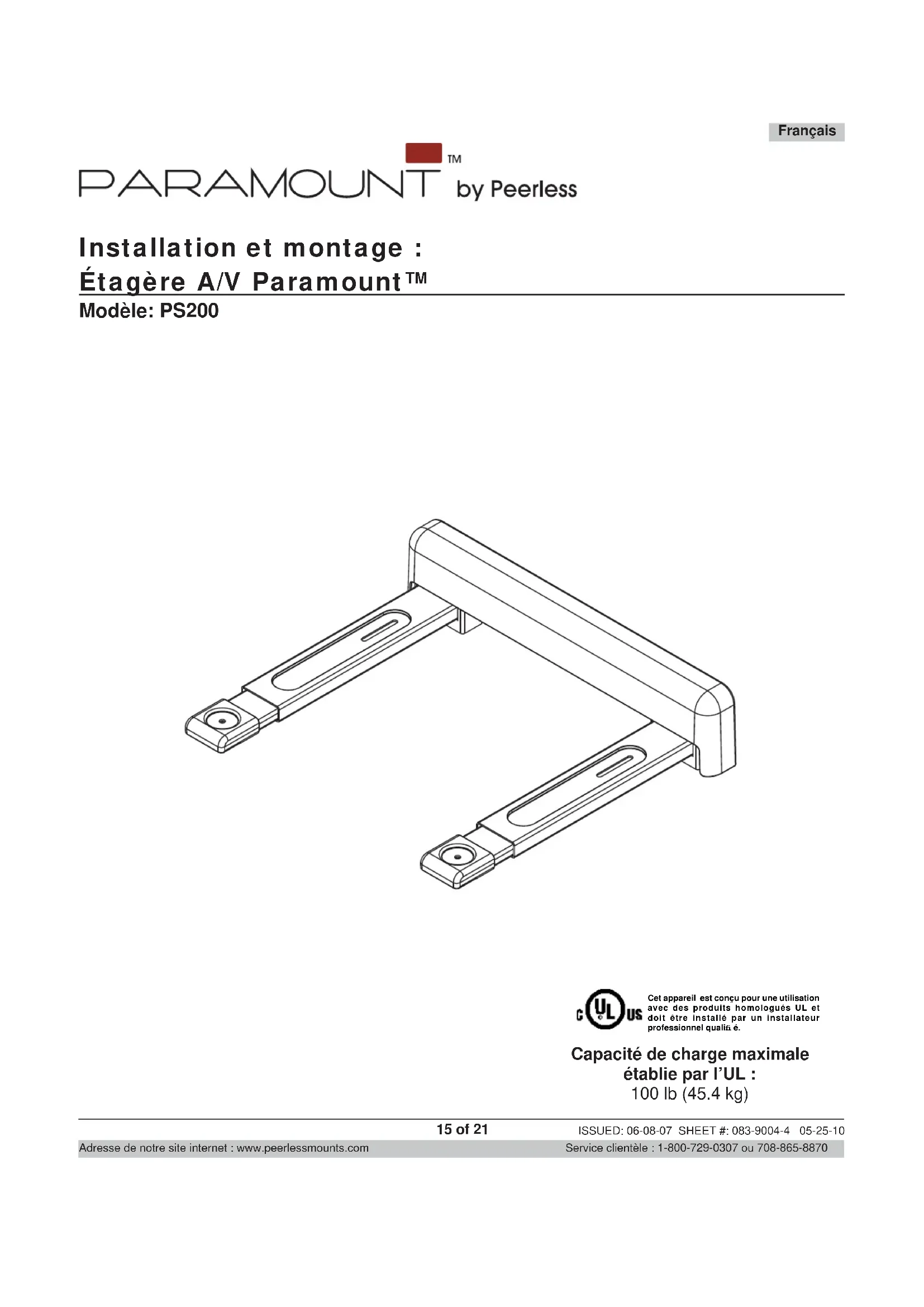

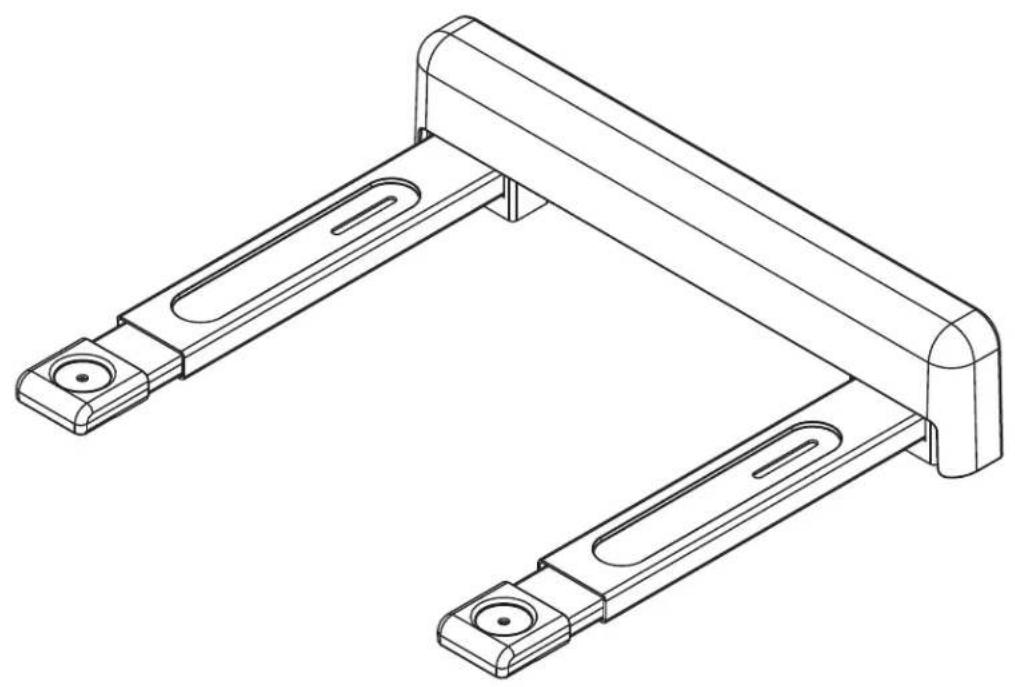

fi g 6.3Français Adresse de notre site internet : www.peerlessmounts.com Service clientèle : 1-800-729-0307 ou 708-865-8870 15 of 21 ISSUED: 06-08-07 SHEET #: 083-9004-4 05-25-10 Installation et montage : Étagère A/V Paramount™ Modèle: PS200 Capacité de charge maximale établie par l’UL : 100 lb (45.4 kg) Cet appareil est conçu pour une utilisation avec des produits homologués UL et doit être installé par un installateur professionnel qualifi é.Français Adresse de notre site internet : www.peerlessmounts.com Service clientèle : 1-800-729-0307 ou 708-865-8870 16 of 21 ISSUED: 06-08-07 SHEET #: 083-9004-4 05-25-10 Remarque : Veuillez lire la feuille d’instructions au complet avant de commencer l’installation et le montage. Outils nécessaires au montage

• localisateur de montants (un localisateur de montants « bord à bord » est recommandé.)

• foret de 5/16 po pour les murs en béton et en bloc de béton

• foret de 1/2 po pour les murs à montants métalliques

• foret de 5/32 po pour les murs à montants en bois

• niveau Pour contacter le service à la clientèle, composez le 800-865-2112 ou le 708-865-8870. Accessoires (vendus séparément)

• Ensemble de fi xations de 2 pièces pour montants métalliques (ACC 215) (Le montant métallique n’a pas été évalué par l’UL)

• Courroie de sécurité (ACC 322) Table des matières Liste des pièces ...................................................................................................................................................................17 Installation sur des murs à montants en bois ...................................................................................................................... 18 Installation sur du béton plein ou du bloc de béton ............................................................................................................. 19 Installation du support mural et du couvercle de la plaque murale ..................................................................................... 20 Installation de la courroie de sécurité (ACC 322 vendue séparément) ...............................................................................21

• Ne commencez pas à installer votre produit Peerless avant d’avoir lu et assimilé les instructions et les avertisse- ments contenus dans cette fi che d’installation. Pour toute question concernant les instructions ou les avertissements, veuillez appeler le service à la clientèle de Peerless au 1-800-865-2112; tous les clients internationaux sont priés de contacter leur distributeur local.

• Ce produit doit être installé uniquement par quelqu’un possédant une bonne aptitude à la mécanique, une expérience de la construction immobilière et ayant bien compris ces instructions.

• Assurez-vous que la surface de support puisse soutenir sans danger la charge totale de l’équipement ainsi que des pièces et composants qui y sont attachés.

• Ne dépassez jamais la capacité de charge maximum. Reportez-vous à la page 15.

• Lors d’une installation sur un mur à montants en bois, assurez-vous que les vis de montage sont ancrées au centre des montants. L’utilisation d’un localisateur de montants « bord à bord » est fortement recommandée.

• Pour lever et positionner l’équipement en toute sécurité, faites-vous toujours aider par une autre personne ou utilisez un dispositif de levage mécanique.

• Serrez fermement les vis, mais sans excès. Un serrage excessif peut endommager les composants et en réduire considérablement la capacité de support.

• Ce produit est conçu uniquement pour un usage intérieur. L’utilisation de ce produit à l’extérieur peut causer une dé- faillance du produit et des blessures corporelles.

• Ce produit a été conçu uniquement pour une installation sur les types de murs ci-dessous : TYPE DE MUR PIÈCES DE FIXATION REQUISES

• Bloc de béton de mâchefer Incluses

• Montant métallique Ne pas installer sur ce type de mur sauf à l’aide de l’ensemble d’accessoires Peerless pour montants métalliques; (non évalué UL)

• Brique Contacter un professionnel qualifi é (non évalué UL)

• Autre, ou vous n’êtes pas sûr ? Contacter un professionnel qualifi é AVERTISSEMENTFrançaisAdresse de notre site internet : www.peerlessmounts.com Service clientèle : 1-800-729-0307 ou 708-865-887017 of 21ISSUED: 06-08-07 SHEET #: 083-9004-4 05-25-10Avant de commencer, veillez à ce que toutes les pièces énumérées soient incluses.Les pièces peuvent différer légèrement de l’illustration.Installation sous une surfaceMesurez la hauteur de l’appareil que vous souhaitez poser sur le support; cette mesure sera désignée par la lettre H.Déterminez la distance minimale X entre la surface inférieure et le centre des trous de fi xation à l’aide de la formule X = H – 0,5 po ou X = H - 13 mmRemarque : Si la hauteur de l’appareil est inférieure à 4,5 po (114 mm), une distance minimale de of 4 po (102 mm) est requise pour X.Pour une installation au-dessus d’une surface, placez le centre des trous de fi xation à au moins 7,25 po de la surface supérieure.X = H – 0,5 poX = H - 13 mm

cheville d’ancrage pour béton

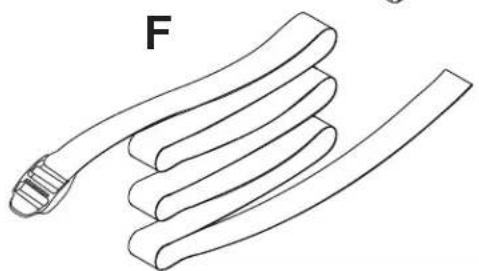

ceinture de sécurité

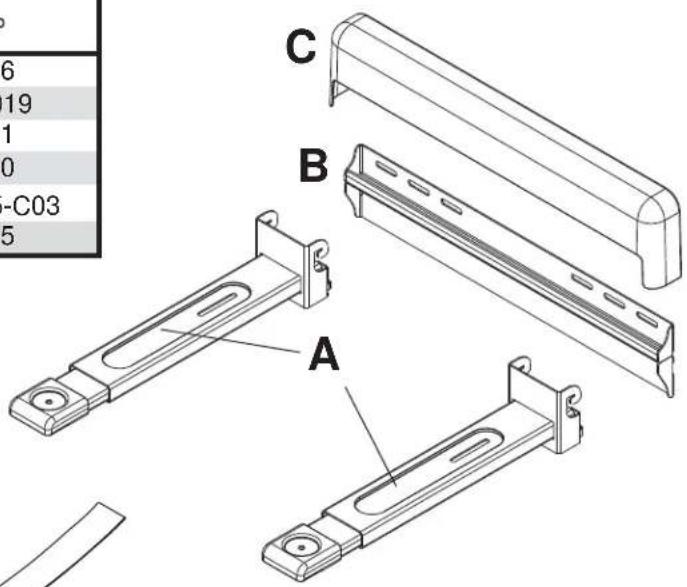

083-8015 Liste des pièces

BFrançais Adresse de notre site internet : www.peerlessmounts.com Service clientèle : 1-800-729-0307 ou 708-865-8870 18 of 21 ISSUED: 06-08-07 SHEET #: 083-9004-4 05-25-10 La plaque murale (B) peut être installée à deux montants espacés de 16 po. Repérez le bord des montants à l’aide d’un localisateur de montants. L’utilisation d’un localisateur de montants « bord à bord » est fortement recommandée. Après avoir repéré les bords, tracez une ligne verticale le long du centre de chaque montant. Déterminez l’emplacement de la plaque murale à l’aide de la formule indiquée dans l’étape un. Posez la plaque murale sur le mur et utilisez-la comme gabarit. Mettez la plaque à niveau et marquez le centre des deux trous de fi xation. Veillez à ce que les trous de fi xation soient sur la ligne médiane du montant. Percez deux trous de 5/32 po (4 mm) de dia. et de 2-1/2 po (64 mm) de profondeur. Veillez à ce que la plaque murale soit de niveau et fi xez-la à l’aide de deux vis à bois n

14 x 2,5 po (E) comme illustré ci-dessous. Passez à l’étape 3. Installation sur des murs à montants en bois

• L’installateur doit s’assurer que la surface de support peut soutenir sans danger la charge totale de l’équipement ainsi que des pièces et composants qui y sont attachés.

• Serrez fermement les vis à bois pour que la plaque murale tienne solidement en place, mais sans excès. Un serrage excessif peut endommager les vis et en réduire considérablement le pouvoir de maintien.

• Ne serrez jamais à plus de 80 po-lb (9 Nm).

• Assurez-vous que les vis de montage sont fi xées au centre des montants. L’utilisation d’un localisateur de montants « bord à bord » est fortement recommandée.

• Les pièces de fi xation fournies sont prévues pour une installation du support sur des montants en bois à travers une cloison sèche ou du plâtre d’épaisseur standard. Il est de la responsabilité de l’installateur de fournir les pièces de fi xation requises pour tout autre type d’installation. AVERTISSEMENT

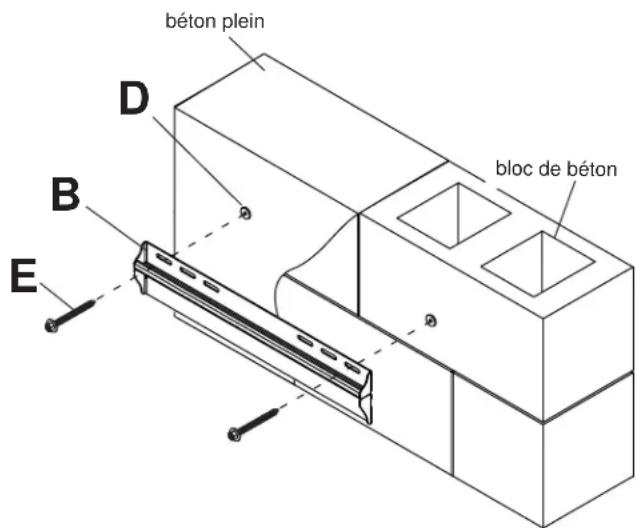

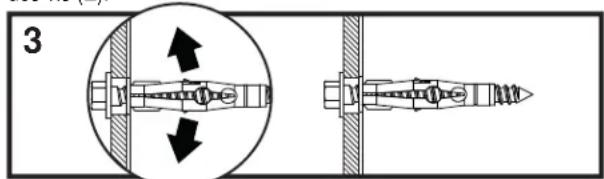

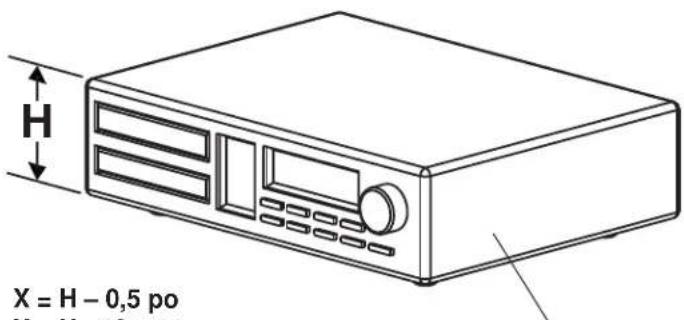

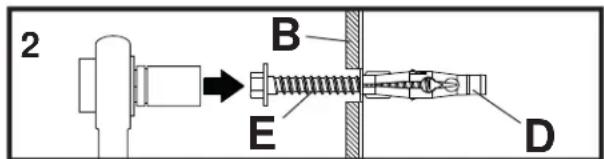

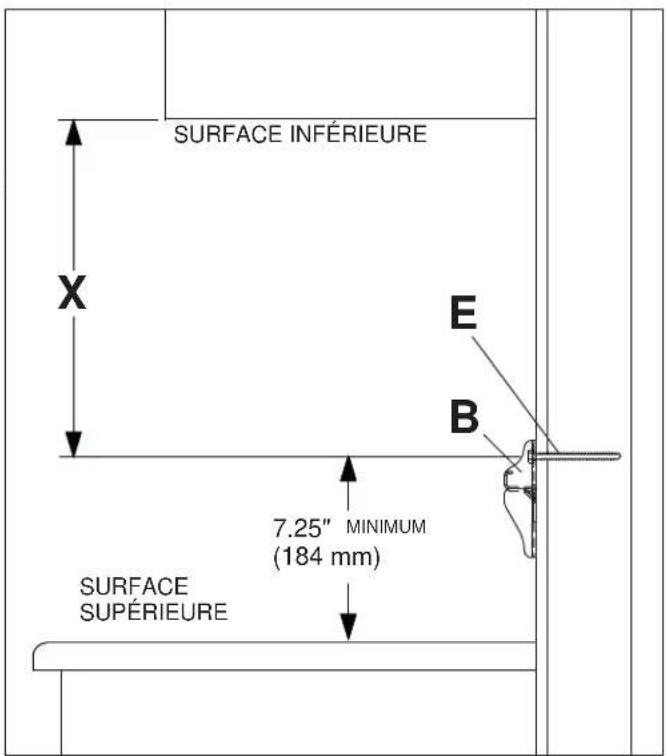

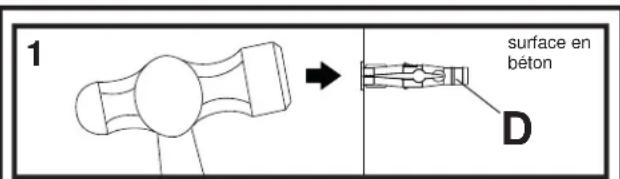

Déterminez l’emplacement de la plaque murale (B) à l’aide de la formule indiquée dans l’étape un. Assurez-vous que la plaque murale est de niveau et utilisez-la comme gabarit pour marquer l’emplacement des deux trous de fi xation. Percez deux trous de 5/16 po (8 mm) de dia. à une profondeur minimale de 2,5 po (64 mm). Insérez les chevilles d’ancrage (D) dans les trous au ras du mur comme illustré (à droite). Posez la plaque murale sur les chevilles d’ancrage et attachez-la à l’aide de vis n

14 x 2,5 po (E). Assurez- vous qu’elle est de niveau, puis serrez toutes les fi xations. Installation sur du béton plein ou du bloc de béton

• Lors de l’installation de supports muraux Peerless sur des blocs de béton, assurez-vous que l’épaisseur du béton est d’au moins 1-3/8 po à l’endroit du trou destiné aux chevilles d’ancrage pour béton. Ne percez pas dans les joints de mortier! Veillez à installer le support dans une partie solide du bloc, généralement à un minimum de 1 po à partir du côté du bloc. Le bloc de béton doit respecter les normes ASTM C-90. Il est conseillé de percer le trou à l’aide une perceuse électrique standard à vitesse basse plutôt que d’un marteau perforateur afi n d’éviter de briser le fond du trou lorsque vous entrez dans un vide ou une cavité.

• Le béton doit avoir une densité minimale de 2 000 psi. Du béton de moindre densité risque de ne pas soutenir la cheville d’ancrage.

• Assurez-vous que la surface de support puisse soutenir sans danger la charge totale de l’équipement ainsi que des pièces et composants qui y sont attachés. AVERTISSEMENT

• Serrez fermement les vis pour que la plaque murale tienne solidement en place, mais sans excès. Un serrage excessif peut endommager les vis et en réduire considérablement la capacité de support.

• Ne serrez jamais à plus de 80 po-lb (9 Nm).

• Fixez toujours des chevilles d’ancrage pour béton directement sur le béton porteur.

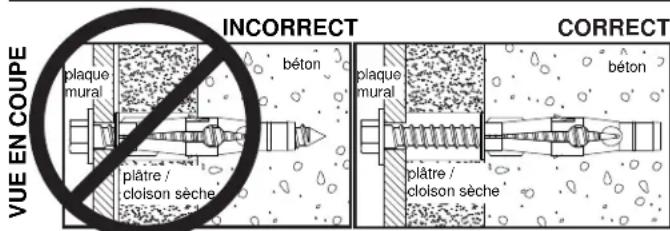

• Ne fi xez jamais des chevilles d’ancrage pour béton à du béton recouvert d’une couche de plâtre, d’une cloison sèche ou de tout autre matériau de fi nition. Si vous devez absolument effectuer l’installation sur du béton recouvert d’une surface de fi nition, celle-ci doit être chambrée (non évalué UL), comme indiqué ci-dessous. Veillez à ce que les chevilles d’ancrage ne s’éloignent pas du béton lorsque vous serrez les vis. Si l’épaisseur du plâtre ou de la cloison sèche dépasse 5/8 po, l’installateur devra fournir des pièces de fi xation sur mesure (non évalué UL). AVERTISSEMENT béton pleinbloc de béton

Percez des trous et insérez les ancrages (D). Placez la plaque (B) sur les ancrages (D) et fi xez avec des vis (E).Serrez toutes les fi xations.

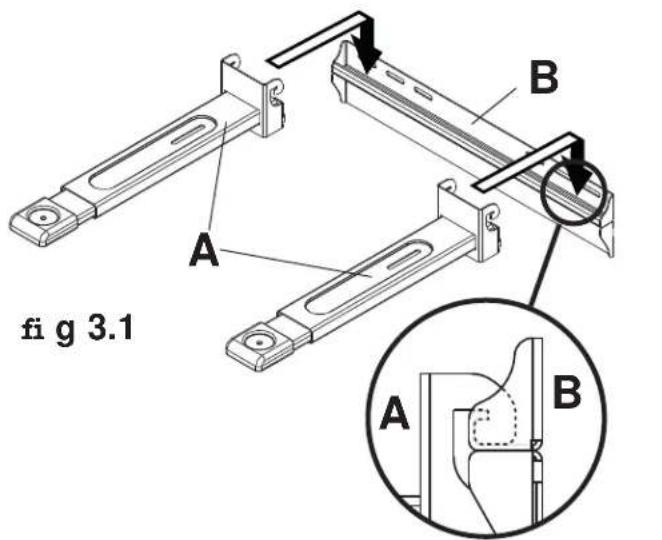

béton plaque mural plaque mural béton plâtre / cloison sèche plâtre / cloison sècheFrançais Adresse de notre site internet : www.peerlessmounts.com Service clientèle : 1-800-729-0307 ou 708-865-8870 20 of 21 ISSUED: 06-08-07 SHEET #: 083-9004-4 05-25-10 Accrochez les bras de support (A) à la plaque murale (B) à l’aide des crochets situés sur les bras de supports comme illustré à la fi gure 3.1. Les crochets des supports verticaux (A) doivent être bien enfoncés dans la plaque murale comme illustré dans le dessin de détail 1. Remarque : Vous pouvez tourner les vis de serrage situées sous les bras de supports (A) pour obtenir un réglage précis du niveau du support comme illustré dans la 3.2.

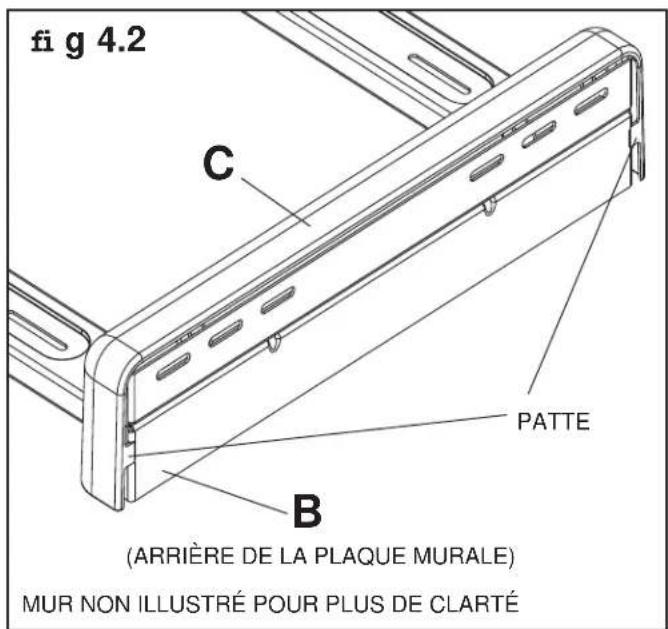

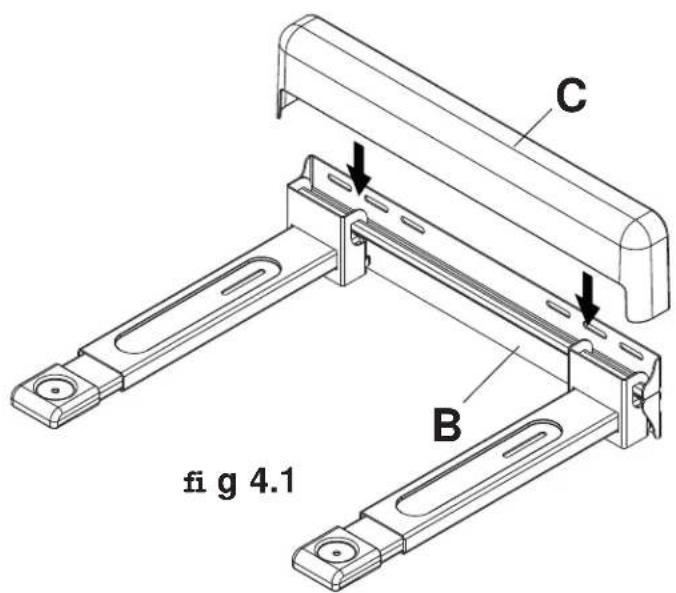

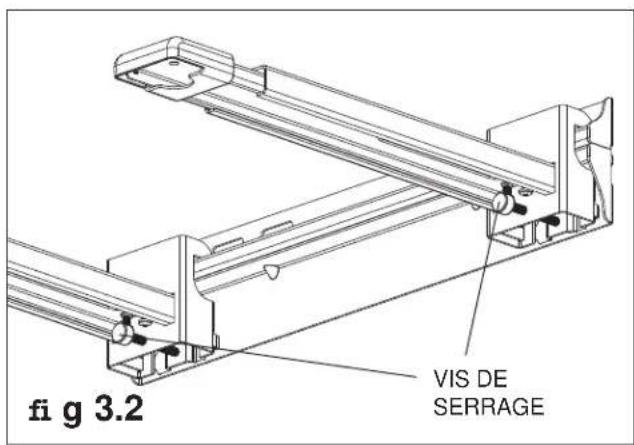

Installation des bras de support fi g 3.2 VIS DE SERRAGE Fixez le couvercle de plaque murale (C) à la plaque murale (B) comme illustré à la fi gure 4.1. Les pattes à l’arrière du couvercle (C) sont insérées dans les encoches situées à l’arrière de la plaque murale (B) comme illustré à la fi gure 4.2.

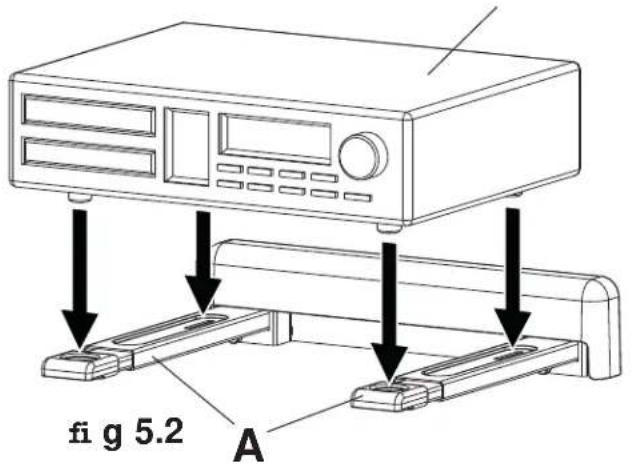

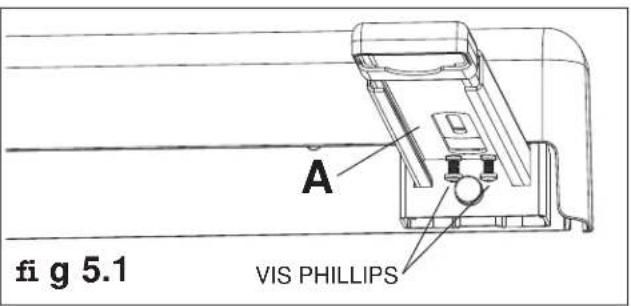

• Pour lever et positionner les appareils sur les bras de support en toute sécurité, faites-vous toujours aider par une autre personne ou utilisez un dispositif de levage mécanique. AVERTISSEMENT Remarque : Les bras de support (A) peuvent être allongés en desserrant deux vis Phillips sous chaque bras comme illustré à la fi gure 5.1. Allongez le bras dans la position souhaitée, puis resserrez les vis avant de poser l’appareil sur le support. Posez l’appareil (lecteur de DVD, amplifi cateur, etc.) sur les bras de support (A) de l’assemblage.

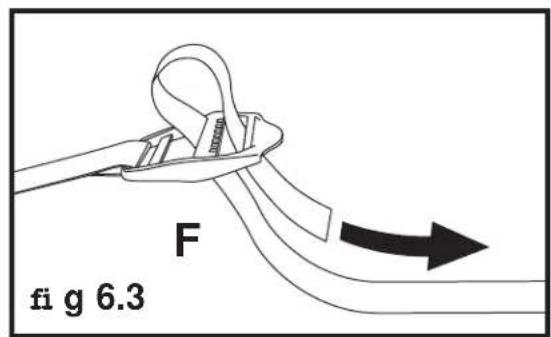

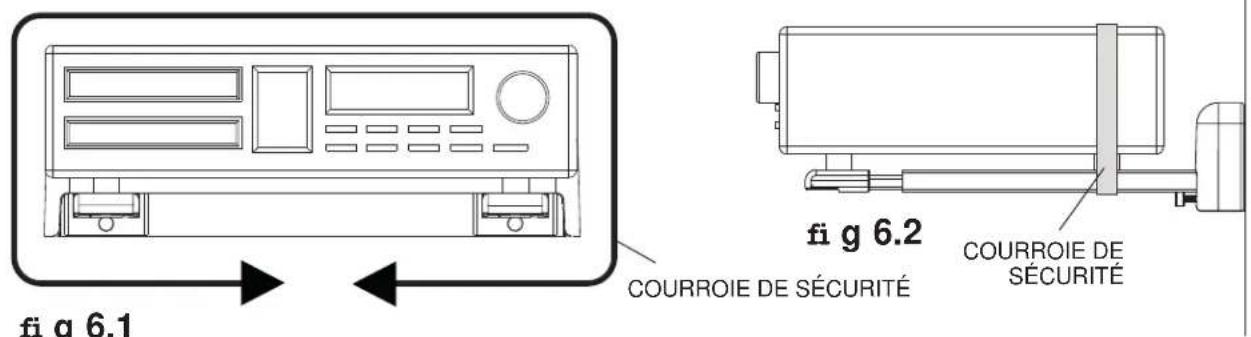

fi g 5.1 Enroulez la courroie de sécurité autour de l’appareil comme illustré à la fi gure 6.1. Placez la courroie près de l’arrière de l’appareil (alignée sur les pattes arrières) comme illustré à la fi gure 6.2. Insérez l’extrémité libre de la courroie dans la boucle située à l’autre extrémité comme illustré à la fi gure 6.3. Tirez pour serrer fermement.
