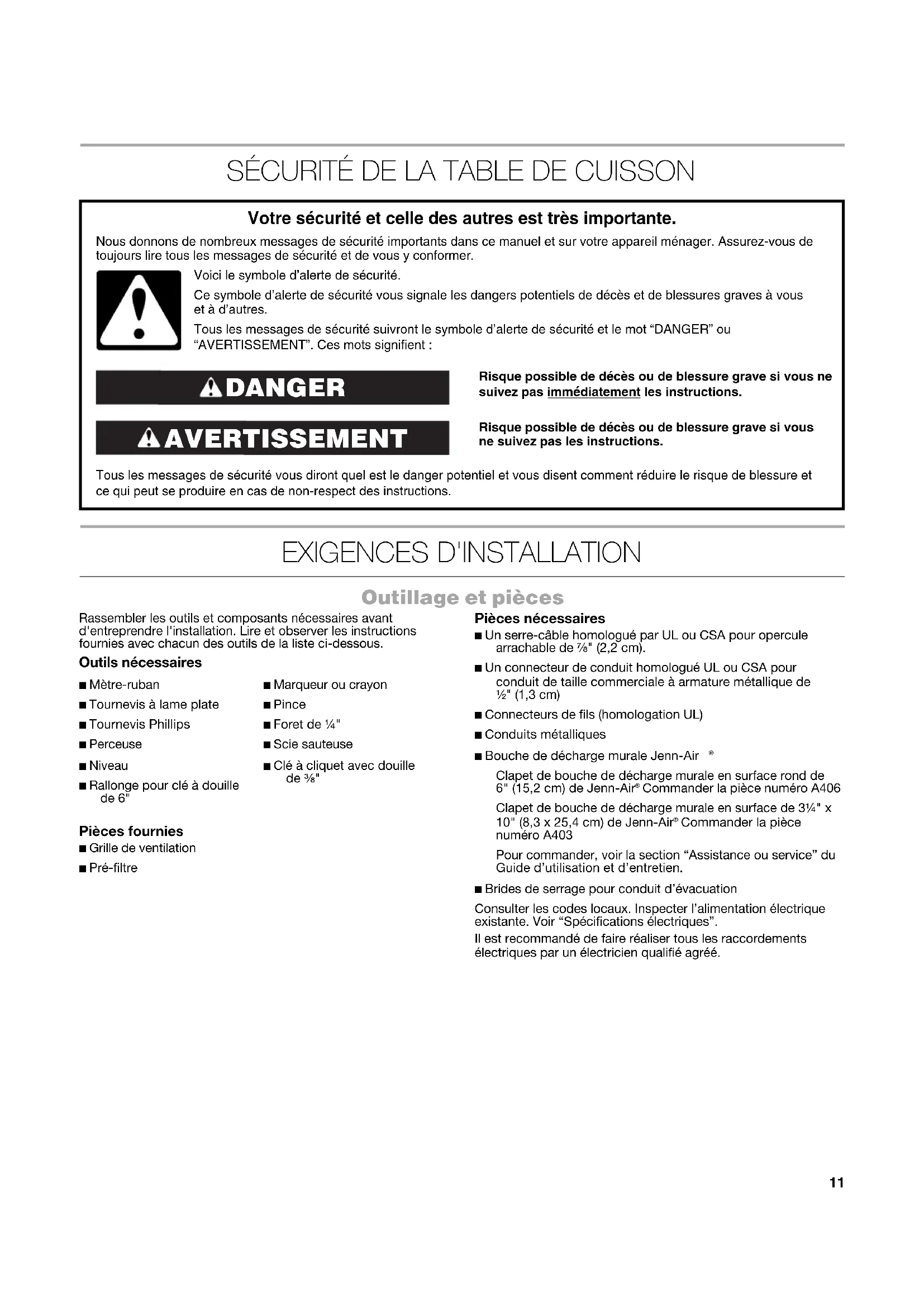

I11 SÉCURITÉ DE LA TABLE DE CUISSON EXIGENCES D'INSTALLATION Outillage et pièces Rassembler les outils et composants nécessaires avant d'entreprendre l'installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous. Outils nécessaires Pièces fournies ■ Grille de ventilation■ Pré-filtre Pièces nécessaires ■ Un serre-câble homologué par UL ou CSA pour opercule arrachable de ⁷⁄₈" (2,2 cm).■ Un connecteur de conduit homologué UL ou CSA pour conduit de taille commerciale à armature métallique de ¹⁄₂" (1,3 cm) ■ Connecteurs de fils (homologation UL)■ Conduits métalliques■ Bouche de décharge murale Jenn-Air Clapet de bouche de décharge murale en surface rond de 6" (15,2 cm) de Jenn-Air Commander la pièce numéro A406Clapet de bouche de décharge murale en surface de 3¼" x 10" (8,3 x 25,4 cm) de Jenn-Air Commander la pièce numéro A403Pour commander, voir la section “Assistance ou service” du Guide d’utilisation et d’entretien.■ Brides de serrage pour conduit d’évacuationConsulter les codes locaux. Inspecter l’alimentation électrique existante. Voir “Spécifications électriques”.Il est recommandé de faire réaliser tous les raccordements électriques par un électricien qualifié agréé. Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions. Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions. Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions. Votre sécurité et celle des autres est très importante. Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer. AVERTISSEMENT DANGER Voici le symbole d’alerte de sécurité.Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d’autres.Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou “AVERTISSEMENT”. Ces mots signifient : ■ Mètre-ruban■ Tournevis à lame plate■ Tournevis Phillips■ Perceuse■ Niveau■ Rallonge pour clé à douille de 6" ■ Marqueur ou crayon■ Pince■ Foret de ¼"■ Scie sauteuse■ Clé à cliquet avec douille de ³⁄₈"12 Exigences d'emplacement IMPORTANT : Observer les dispositions de tous les codes et règlements en vigueur. Lors de l’installation de la table de cuisson, utiliser les dimensions minimums indiquées. ■ Afin de supprimer le risque de brûlures ou d'incendie en se penchant au-dessus des unités de surface chauffées, le rangement dans des placards au-dessus des unités de surface doit être évité. Si un rangement dans des placards est envisagé, le risque peut être réduit par l'installation d'une hotte de cuisine opérant horizontalement sur un minimum de 5" (12,7 cm) au-delà du bas des placards. ■ Utiliser les dimensions d’ouverture du plan de travail qui sont indiquées dans ces Instructions d’installation. Les dimensions données sont les espacements minimums et fournissent un dégagement de 0" (0 cm). ■ Une source d'électricité avec liaison à la terre est nécessaire. Voir la section “Spécifications électriques”. ■ Si le placard comporte des tiroirs, ces tiroirs doivent être retirés et l'avant des tiroirs installé sur l'avant du placard. IMPORTANT : Il n'est pas possible d'installer un four encastré sous plan de travail sous ce produit. Dimensions du produit Table de cuisson de 30" (76,2 cm) - Pour les modèles standard et électriques Table de cuisson de 36" (91,4 cm) - Pour les modèles standard et électriques A. Emplacement de la plaque signalétiqueB. 20 " (52,3 cm)C. 22" (55,9 cm)A. 29 " (75,6 cm)B. 12 " (31,8 cm) axe central du produit jusqu'au bord du logement des brûleursC. 12 " (31,8 cm)D. 28 " (72,1 cm)E. 12 " (31,8 cm)F. Dégagement minimal de 2" (5,1 cm) recommandé entre la caisse et le moteur G. 18" (45,7 cm) H. 4

A. Emplacement de la plaque signalétiqueB. 20 " (52,3 cm)C. 22" (55,9 cm)A. 35¹¹⁄₃₂" (89,8 cm)B. 16¹⁵⁄₆₄" (41,2 cm) axe central du produit jusqu'au bord du logement du brûleur C.12

" (32,8 cm)D. 34 " (86,7 cm)E. 12 " (31,8 cm)F. Dégagement minimal de ¹⁷⁄₆₄" (20,9 cm) recommandé entre la caisse et le moteur G. 18" (45,7 cm) H. 4

H13 Dimensions du placard REMARQUES : Après le découpage de l'ouverture dans le plan de travail, il est possible que pour certaines confirgurations d'installation, il soit nécessaire d'entailler les parois latérales du placard inférieur pour permettre le passage de la base de la table de cuisson. Pour éviter cette modification, utiliser un placard inférieur dont la largeur des parois latérales est supérieure à celle de l'ouverture découpée. ■ Un dégagement minimum de 6" (15,2 cm) entre le côté de la table de cuisson et le mur latéral est recommandé pour une performance maximale de ventilation. ■ Un dégagement minimum de 2" (5,1 cm) entre le moteur/ ventilateur et le placard est recommandé pour que le refroidissement puisse s'effectuer correctement. Un dégagement de 6" (15,2 cm) est recommandé pour pouvoir accéder en cas de réparations. Dimensions de l’ouverture à découper A. 30" (76,2 cm) sur les modèles de 30" (76,2 cm) 36" (91,4 cm) sur les modèles de 36" (91,4 cm) B. Zone de matière combustible au-dessus du plan de travail (espace délimité par des lignes pointillées ci-dessus) C. Distance minimale de séparation de 30" (76,2 cm) entre le dessus de la table de cuisson et le fond d'un placard métallique ou de bois non couvert (distance de séparation de 24" [61 cm] ou plus si le fond du placard de métal ou de bois est recouvert d'une plaque d'au moins

" [0,6 cm] de matériau résistant aux flammes, lui-même recouvert d'une feuille métallique d'une épaisseur correspondant à un calibre de 28 au moins pour l'acier, 0,015" [0,04 cm] pour l'acier inoxydable, 0,024" [0,06 cm] pour l'aluminium ou 0,020" [0,05 cm] pour le cuivre) D. Profondeur recommandée pour les placards supérieurs : 13" (33 cm) E. 2" (5,1 cm) F. 21

" (53,7 cm) G. Distance de séparation minimale de 18" (45,7 cm) entre les placards muraux et le plan de travail avec distance minimale de séparation horizontale pour la table de cuisson H. Boîtier de connexion ou prise électrique; 12" (30,5 cm) ou plus depuis le bas du plan de travail

I. Boîtier de connexion ou prise électrique; 10" (25,4 cm) depuis le

côté droit du placard J. 28

" (73,4 cm) sur les modèles de 30" (76,2 cm) 34½" (87,6 cm) sur les modèles de 36" (91,4 cm) K. Distance de séparation minimale de 2½" (6,4 cm) par rapport à la surface de matériau combustible la plus proche, à gauche et à droite au-dessus de la table de cuisson L. Distance de séparation minimale de 1½" (3,8 cm) ou plus entre la paroi arrière et le plan de travail

" (73,4 cm) maximum sur les modèles de 30" (76,2 cm) 34½" (87,6 cm) maximum sur les modèles de 36" (91,4 cm) B. 21

" (53,7 cm) maximum sur les modèles de 30" (76,2 cm) et de 36" (91,4 cm) C. 8

" (21,9 cm) sur les modèles de 30" (76,2 cm)

" (39,2 cm) sur les modèles de 36" (91,4 cm) D. 6

" (16 cm) sur les modèles de 30" (76,2 cm) et de 36" (91,4 cm) E. Dégagement minimal de 2" (5,1 cm) jusqu'au rebord avant de la table de cuisson F. Option d'évacuation par le plancher G. 6

" (15.6 cm) pour un système d'évacuation de 6" (15,2 cm) H. 8

" (21,9 cm) sur les modèles de 30" (76,2 cm)

" (39,2 cm) sur les modèles de 36" (91,4 cm)

I. 16" (40,6 cm) sur les modèles de 30" (76,2 cm) et de 36" (91,4 cm)

J. Option d'évacuation par le mur

J14 Exigences concernant l'évacuation IMPORTANT : L'évacuation de cette table de cuisson doit se faire à l'extérieur à moins d'utiliser la trousse accessoire de filtration sans conduit de Jenn-Air

. Voir la section “Méthodes d'évacuation”. ■ Ne pas terminer le circuit d'évacuation dans un grenier ou dans un autre espace fermé. ■ Utiliser un clapet de conduit Jenn-Air

■ Le système doit décharger l'air à l'extérieur. ■ Utiliser uniquement du conduit métallique de 6" (15,2 cm). Un conduit en métal rigide est recommandé. Pour un rendement optimal, ne pas utiliser de conduit en plastique ou en aluminium. ■ Avant d'effectuer des découpes, s'assurer qu'il y a un dégagement convenable entre le mur ou le plancher pour le conduit d'évacuation. ■ On ne doit couper un poteau de colombage ou une solive que si c’est absolument nécessaire. Dans ce cas, on devra construire une structure de support appropriée. ■ La taille du conduit doit être uniforme. ■ Le circuit d'évacuation doit comporter un clapet. Si la bouche de décharge murale ou par le toit comporte un clapet, ne pas utiliser le clapet fourni avec la hotte de cuisinière. ■ Au niveau de chaque jointure du circuit d'évacuation, assurer l'étanchéité avec les brides de serrage. ■ À l'aide d'un produit de calfeutrage, assurer l'étanchéité autour de la bouche de décharge à l'extérieur (à travers le mur ou le toit). ■ Déterminer quelle méthode d'évacuation est la plus appropriée. Pour obtenir la meilleure performance : ■ Utiliser un conduit de ventilation en acier galvanisé d'épaisseur minimum nº 26 ou en aluminium d'épaisseur minimum nº 25. Des raccords de mauvaise qualité peuvent réduire le flux d'air. On déconseille l’emploi d’un conduit en métal flexible. REMARQUE : Les codes locaux pourraient exiger un matériau plus épais. ■ Le conduit métallique peut être réduit à une épaisseur nº 30 pour l'acier galvanisé ou nº 26 pour l'acier aluminisé si c'est permis par les codes locaux. Cette information est basée sur le contenu de la Section des Codes Résidentiels Internationaux M1601.1 (édition 2006). ■ Ne pas installer 2 coudes ensemble. ■ Ne pas utiliser plus de trois coudes à 90°. ■ Si l'on utilise un coude, on doit le placer le plus loin possible de l’ouverture d'évacuation du moteur de la hotte de ventilation. ■ Veiller à incorporer une section de conduit rectiligne d'au moins 18" (45,7 cm) entre deux raccords coudés adjacents. ■ Des coudes trop rapprochés peuvent occasionner une turbulence excessive qui réduirait la circulation de l'air. ■ Ne pas utiliser un coude de 5" (12,7 cm) dans un système de 6" (15,2 cm) ou 3¹⁄₄" x 10" (8,3 x 25,4 cm). ■ Ne pas réduire le système à une longueur de 5" (12,7 cm) après avoir utilisé des raccords de 6" (15,2 cm) ou de 3¹⁄₄" x 10" (8,3 x 25,4 cm). ■ Éviter le sertissage manuel. Cela pourrait restreindre le flux d'air. ■ Utiliser un clapet de conduit Jenn-Air

pour que le rendement soit correct. Si une autre bouche de décharge murale ou de toit est utilisée, s'assurer que la taille de la bouche de décharge n'est pas réduite et qu'elle comporte un clapet anti- reflux. ■ Au niveau de chaque jointure du circuit d'évacuation, assurer l'étanchéité avec les brides de serrage. ■ À l'aide d'un produit de calfeutrage, assurer l'étanchéité autour de la bouche de décharge à l'extérieur (à travers le mur ou le toit). La longueur du système d'évacuation et le nombre de coudes doit être réduit au minimum pour une performance efficace. La longueur maximale équivalente du circuit d'évacuation est de 60 pi (18,3 m). Pour les altitudes excédant 4 500 pi (1 272 m), réduire la longueur du système d'évacuation de 20 % pour une performance optimale. Installations pour régions à climat froid On devrait installer un clapet anti-reflux additionnel pour minimiser le reflux d’air froid, et incorporer un élément d’isolation thermique pour minimiser la conduction de chaleur par l’intermédiaire du conduit d’évacuation, de l’intérieur de la maison à l’extérieur. Le clapet anti-reflux doit être placé du côté air froid par rapport à l’élément d’isolation thermique. Air d’appoint Le code du bâtiment local peut exiger l’emploi d’un système de renouvellement de l’air/introduction d’air d’appoint, lors de l’utilisation d’un système d’aspiration de débit supérieur à une valeur (pieds cubes par minute) spécifiée. Le débit spécifié en pieds cubes par minute varie d’une juridiction à l'autre. Consulter un professionnel des installations de chauffage/ventilation/ climatisation au sujet des exigences spécifiques applicables dans la juridiction locale.15 Méthodes d'évacuation Les méthodes d'évacuation standard illustrées correspondent à une table de cuisson avec aspiration par le bas montée sur comptoir. L'évacuation de la table de cuisson peut se faire par le mur ou le plancher. Installations dans dalle de béton - Évacuation à travers le mur Trousse accessoire de filtration sans conduit Jenn-Air

(Pour les modèles numéros JED3430, JED3536, JED4430, JED4536, JGD3430 et JGD3536) Sur certains modèles à extraction par le bas, la trousse accessoire de filtration sans conduit Jenn-Air

, pièce nº JDA7000WX est désormais disponible. La trousse accessoire de filtration sans conduit Jenn-Air

est idéale tant pour les nouvelles constructions que les projets de rénovation de cuisine parce qu'elle offre une alternative facile à l'installation de conduits métalliques et à la décharge de système à aspiration par le bas vers l'extérieur du domicile. Cet ensemble comprend tout le matériel nécessaire, un filtre et des instructions d'installation complètes. Pour plus d'information concernant la trousse accessoire de filtration sans conduit Jenn-Air

, contacter votre concessionnaire Jenn-Air ou composer le 1-800-JENNAIR (1-800-536-6247). Option 1 - Décharge à travers le toit Option 2 - Décharge à travers le mur A. Bouche de décharge sur toitB. Conduit de dia. 6" (15,2 cm) pour sortie à travers le toitA. Conduit de dia. 6" (15,2 cm) pour sortie à travers le murB. Bouche de décharge murale Option 3 - Évacuation entre les solives au plancher Option 4 - Évacuation derrière le garde-pieds de la caisse A. Bouche de décharge muraleB. Conduit de dia. 6" (15,2 cm) pour sortie à travers le murA. Bouche de décharge muraleB. Conduit de dia. 6" (15,2 cm) pour sortie à travers le mur

3¹⁄₄" x 10"(8,3 x 25,4 cm) A. Bouche de décharge muraleB. Conduit métallique de dia. 6" (15,2 cm)C. 16" (40,6 cm) maximumD. Conduit PVC pour égout de dia. 6" (15,2 cm)E. Conduit métallique de dia. 6" (15,2 cm)F. Raccord PVC de dia. 6" (15,2 cm)G. Dalle de bétonH. Conduit PVC pour égout de dia. 6" (15,2 cm)I. Coude à 90° en PVC pour égout de dia. 6" (15,2 cm)J. Gravier ou sable compacté tout autour du tuyau.K. 30 pi (9,1 m) max.L. Coude à 90° en PVC pour égout de dia. 6" (15,2 cm)M. Raccord PVC de dia. 6" (15,2 cm)N. 12" (30,5 cm) minimum

N16 Calcul de la longueur effective du circuit d'évacuation Pour calculer la longueur effective du circuit d’évacuation nécessaire, additionner les longueurs équivalentes (pieds/mètres) de tous les composants utilisés dans le système. Exemple de circuit d'évacuation REMARQUE : On déconseille l’emploi d’un conduit flexible. Un conduit flexible peut causer une rétro-pression et des turbulences de l’air, ce qui réduit considérablement la performance. Spécifications électriques Si on utilise un conducteur distinct de liaison à la terre lorsque les codes le permettent, il est recommandé qu’un électricien qualifié vérifie que la liaison à la terre et le calibre du conducteur sont conformes aux codes locaux. Vérifier avec un électricien qualifié si vous avez des doutes quant à la qualité de la liaison à la terre de la table de cuisson. S’assurer que la connexion électrique et le calibre des fils sont appropriés et conformes au National Electrical Code, à la norme ANSI/NFPA 70 – dernière édition, ou à la norme CSA C22.1-94, au Code canadien de l’électricité, Partie 1 et C22.2 N° O-M91 – dernière édition, et à tous les codes et règlements locaux. Pour obtenir un exemplaire des normes et codes ci-dessus, contacter : National Fire Protection Association 1 Batterymarch Park Quincy, MA 02169-7471 CSA International 8501 East Pleasant Valley Road Cleveland, OH 44131-5575 Composant Conduit de diamètre de 6" (15,2 cm) Coude à 45° 2,5 pi (0,8 m) Coude à 90° 5 pi (1,5 m) Bouche de décharge murale de 6" (15,2 cm) 0 pi (0 m) Raccord de transition de 3¹⁄₄" x 10" (8,3 cm x 25,4 cm) sur 6" (15,2 cm) 4,5 pi (1,4 m) Raccord de transition de 6" (15,2 cm) à 3¹⁄₄" x 10" (8,3 cm x 25,4 cm) 1 pi (0,3 m) Coude de transition à 90° de 3¹⁄₄" x 10" (8,3 cm x 25,4 cm) à 6" (15,2 cm) 5 pi (1,5 m) Coude de transition à 90° de 6" (15,2 cm) à 3¹⁄₄" x 10" (8,3 cm x 25,4 cm) 5 pi (1,5 m) Coude à 90° de 3¹⁄₄" x 10" (8,3 cm x 25,4 cm) 5 pi (1,5 m) Coude plat de 3¹⁄₄" x 10" (8,3 cm x 25,4 cm) 12 pi (3,7 m) Bouche de décharge murale 3¹⁄₄" x 10" (8,3 cm x 25,4 cm) 0 pi (0,0 m)

1 - coude à 90° = 5 pi (1,5 m)

Section droite de 8 pi (2,4 m) = 8 pi (2,4 m)

1 - bouche de décharge murale = 0 pi (0,0 m)

Longueur totale = 13 pi (3,9 m) coude à 90˚2 pi (0,6 m)6 pi (1,8 m)bouche de décharge murale AVERTISSEMENT Risque de choc électrique Déconnecter la source de courant électrique avant l'entretien. Utiliser du fil en cuivre de calibre 8. Relier la table de cuisson à la terre. Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.17 Avant d’établir la connexion électrique : Pour installer la table de cuisson correctement, il faut établir le type de raccords électriques que l’on utilisera et suivre les instructions indiquées ici.■ L'appareil doit être alimenté uniquement par un circuit monophasé en CA uniquement de 120/240 V et 60 Hz, à 4 fils ou 3 fils, sur un circuit séparé de 40 ampères (pour les modèles de 36" [91,4 cm] et les modèles de 30" [76,2 cm]). Si l'on utilise un circuit protégé par fusible, il doit l'être à chaque extrémité du circuit. ■ La table de cuisson doit être connectée directement au boîtier de connexion par l'intermédiaire du conduit métallique flexible. Le câble blindé flexible sortant du boîtier de distribution (fusible ou disjoncteur) doit être raccordé directement au boîtier de connexion.■ Placer le boîtier de connexion de façon à laisser le plus de jeu possible entre celui-ci et la table de cuisson pour pouvoir déplacer la table de cuisson en cas de besoin de réparation à l’avenir.■ Un connecteur de conduit homologué UL ou CSA doit être fourni à chaque extrémité du câble d’alimentation électrique (à la table de cuisson et au boîtier de connexion). ■ Si le domicile est équipé d’un câblage en aluminium, suivre les instructions suivantes :1. Raccorder une section de câble en cuivre massif aux épissures flexibles.2. Connecter le câblage en aluminium à la section ajoutée de câblage en cuivre en utilisant des connecteurs et/ou des outils spécialement conçus et homologués UL pour fixer le cuivre à l’aluminium.Suivre la procédure recommandée par le fabricant de connecteurs électriques. La connexion aluminium/cuivre doit être conforme aux codes locaux et aux pratiques de câblage acceptées par l’industrie.

INSTRUCTIONS D’INSTALLATION

Préparation de la table de cuisson Déterminer l’emplacement final de la table de cuisson.1. Ouvrir la boîte tel que stipulé sur l'emballage du produit.2. Enlever les matériaux d’expédition et le ruban adhésif de la table de cuisson.3. Retirer la grille de ventilation.4. Retirer le filtre à graisse amovible en le soulevant.5. À l'aide d'au moins 2 personnes, retirer la table de cuisson du carton.6. Utiliser les capuchons en mousse aux extrémités de l'emballage comme surface de travail pour le plancher ou le plan de travail.7. À l'aide d'au moins deux personnes, placer la table de cuisson à l'envers sur les capuchons en mousse des extrémités.8. S'assurer que les boutons sont placés dans les zones ouvertes des capuchons des extrémités.9. Éviter de placer la table de cuisson avec la partie supérieure sur les boutons de commande. Installation de la bande de mousse 1. Enlever la bande de mousse du sachet de documentation. 2. Retirer l'endos de la bande de mousse. 3. Appliquer le côté adhésif de la bande de mousse autour du bas de la table de cuisson, en affleurement avec le rebord.REMARQUE : La bande de mousse protège la face inférieure du verre de la table de cuisson de tout résidu et permet à la table de cuisson de reposer à plat sur des plans de travail irréguliers. A. Grille de ventilationB. Plateau de soutien du filtre (non amovible)C. Filtre à graisse amovibleD. Surface en vitrocéramique AVERTISSEMENT Risque du poids excessifUtiliser deux ou plus de personnes pour déplacer et installer la table de cuisson.Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

C18 Rotation du ventilateur - Facultative IMPORTANT : Les étapes supplémentaires suivantes doit être exécutées si le produit est installé dans une configuration d'ébénisterie en péninsule ou en îlot. La volute d'évacuation est montée à l'usine de manière à ce que le système d'évacuation soit orienté directement vers l'arrière du placard à travers un mur extérieur. Pour faire pivoter le ventilateur :

1. Repérer les 4 bouchons en plastique dans la dérivation de la

chambre de distribution.

2. Retirer les bouchons d'obturation en plastique à l'aide d'une

pince. IMPORTANT : Ne pas jeter les bouchons d'obturation en plastique. Les bouchons d'obturation en plastique doivent être réinstallés après que l'on ait fait pivoté la volute d'évacuation du ventilateur.

3. Insérer la douille de ³⁄₈" et la rallonge dans le trou et utiliser le

manche de la clé à cliquet pour desserrer l'écrou d'un demi- tour. Répéter cette opération pour chacun des quatre écrous.

4. Il est facile de faire pivoter la volute d'évacuation du

ventilateur vers le bas une fois les écrous desserrés.

5. Resserrer chaque écrou à l'aide de la douille de ³⁄₈", de la

rallonge et de la clé à cliquet.

6. Réinstaller les 4 bouchons d'obturation en plastique.

Installation de la table de cuisson

1. À l'aide d'au moins 2 personnes, placer la table de cuisson

dans l'ouverture, en orientant le bon côté vers le haut. REMARQUE : S’assurer que le bord avant de la table de cuisson est parallèle au bord avant du plan de travail. S'il est nécessaire de repositionner la table de cuisson, la soulever entièrement de l'ouverture pour éviter de rayer le plan de travail.

2. Pour des installations en îlot ou en péninsule, passer à la

section “Rotation du ventilateur - Facultative”.

3. Connecter la volute d'évacuation du ventilateur aux conduits.

4. Utiliser des brides de conduit pour fixer les conduits à la

volute d'évacuation du ventilateur.

5. Réinstaller le filtre à graisse amovible.

6. Réinstaller la grille de ventilation.

A. Volute d'évacuation du ventilateur B. (4) Écrous à métaux de 10-32 C. Chambre de distribution D. Platine de montage du moteur E. Moteur du ventilateur A. Moteur du ventilateur B. Volute d'évacuation C. Chambre de distribution D. Système de dérivation du ventilateur E. Bouchons d'obturation en plastique (4)

D19 Raccordement électrique Un conducteur nu de liaison à la terre est connecté au châssis de la table de cuisson lors de la fabrication. Raccorder le câble de la table de cuisson au boîtier de connexion à l'aide du connecteur de conduit homologué UL ou CSA.1. Déconnecter la source de courant électrique.2. Enlever le couvercle du boîtier de connexion, le cas échéant.3. Avec un connecteur de conduit (homologation UL ou CSA), connecter le conduit de câble flexible de la table de cuisson au boîtier de connexion.4. Serrer les vis du connecteur de conduit, le cas échéant.5. Voir le tableau “Options de raccordement électrique” pour terminer l'installation correspondant à votre type de raccordement électrique. Options de raccordement électrique Câble à 4 conducteurs depuis le point de distribution du domicile jusqu'au câble à 4 conducteurs de la table de cuisson IMPORTANT : Utiliser le câble à 4 conducteurs provenant du point de distribution du domicile aux États-Unis lorsque les codes ne permettent pas la mise à la terre par l'intermédiaire du conducteur neutre, en cas de nouvelle installation avec alimentation par un circuit secondaire (1996 NEC), dans les résidences mobiles et les véhicules récréatifs, dans les nouvelles constructions et au Canada.1. Connecter ensemble les 2 conducteurs noirs avec un connecteur de fils (homologation UL).2. Connecter ensemble les 2 conducteurs rouges avec un connecteur de fils (homologation UL).3. Connecter ensemble les 2 conducteurs blancs avec un connecteur de fils (homologation UL).4. Connecter le conducteur vert (ou nu) de liaison à la terre du câble de la table de cuisson au conducteur vert (ou nu) de liaison à la terre dans le boîtier de connexion - utiliser un connecteur de fils (homologation UL).5. Réinstaller le couvercle du boîtier de connexion.Câblage de la maison : Point de distribution :Voir la section suivante :4 conducteurs Boîte de disjoncteurs ou coupe-circuit avec fusibleCâble à 4conducteurs depuis le point de distribution 3 conducteurs Boîte de disjoncteurs ou coupe-circuit avec fusibleCâble à 3conducteurs depuis le point de distribution AVERTISSEMENT Risque de choc électrique Déconnecter la source de courant électrique avant l'entretien. Utiliser du fil en cuivre de calibre 8. Relier la table de cuisson à la terre. Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique. ½"(1,3 cm) ½"(1,3 cm) A. Câble d'alimentation du domicileB. Conducteurs noirsC. Conducteurs nus de liaison à la terreD. Câble à 4 conducteurs depuis la table de cuissonE. Boîtier de connexionF. Conducteurs blancsG. Connecteur de fils (homologation UL)H. Conducteurs rougesI. Connecteur de conduit (homologation UL ou CSA)

ICâble à 3 conducteurs depuis le point de distribution du domicile jusqu'au câble à 4 conducteurs de la table de cuisson - É.-U. seulement IMPORTANT : Utiliser le câble à 3 conducteurs depuis le point de distribution lorsque le code local en vigueur permet le raccordement entre le conducteur de liaison à la terre du châssis et le conducteur neutre (blanc) dans le boîtier de connexion.

1. Connecter ensemble les 2 conducteurs noirs avec un

connecteur de fils (homologation UL).

2. Connecter ensemble les 2 conducteurs rouges avec un

connecteur de fils (homologation UL).

3. Connecter le conducteur vert ou nu et le conducteur blanc de

la table de cuisson au conducteur blanc (neutre) dans le boîtier de connexion avec un connecteur de fil (homologation UL).

4. Réinstaller le couvercle du boîtier de connexion.

Achever l'installation

1. Vérifier que toutes les pièces sont maintenant installées. S'il

reste une pièce, passer en revue les différentes étapes pour découvrir laquelle aurait été oubliée.

2. Vérifier la présence de tous les outils.

3. Jeter/recycler tous les matériaux d'emballage.

4. Utiliser une solution d'eau tiède et de nettoyant ménager

liquide doux pour nettoyer la table de cuisson avant utilisation. Sécher parfaitement avec un linge doux. Pour plus de renseignements, voir la section “Entretien de la table de cuisson” du Guide d'utilisation et d'entretien.

5. Lire “Utilisation de la table de cuisson” dans le Guide

d'utilisation et d'entretien de la table de cuisson.

6. Reconnecter la source de courant électrique.

7. Utiliser la carte de test du flux d'air fournie avec la table de

cuisson pour vérifier le flux d'air (voir la carte pour des instructions étape par étape). REMARQUE : Si la table de cuisson ne fonctionne pas une fois l'alimentation branchée, vérifier que le disjoncteur ne s'est pas déclenché et qu'aucun fusible n'est grillé. Voir la section “Dépannage” dans le Guide d'utilisation et d'entretien pour plus de renseignements. Si vous avez besoin d'assistance ou de service : Consulter la section “Assistance ou service” du Guide d'utilisation et d'entretien ou contacter le marchand chez qui vous avez acheté votre table de cuisson. A. Câble d'alimentation du domicile B. Conducteurs rouges C. Conducteur blanc et vert (ou nu) de liaison à la terre (depuis la table de cuisson) D. Câble à 4 conducteurs depuis la table de cuisson E. Boîtier de connexion F. Conducteur blanc G. Connecteur de fils (homologation UL) H. Conducteurs noirs

I. Connecteur de conduit

(homologation UL ou CSA)
