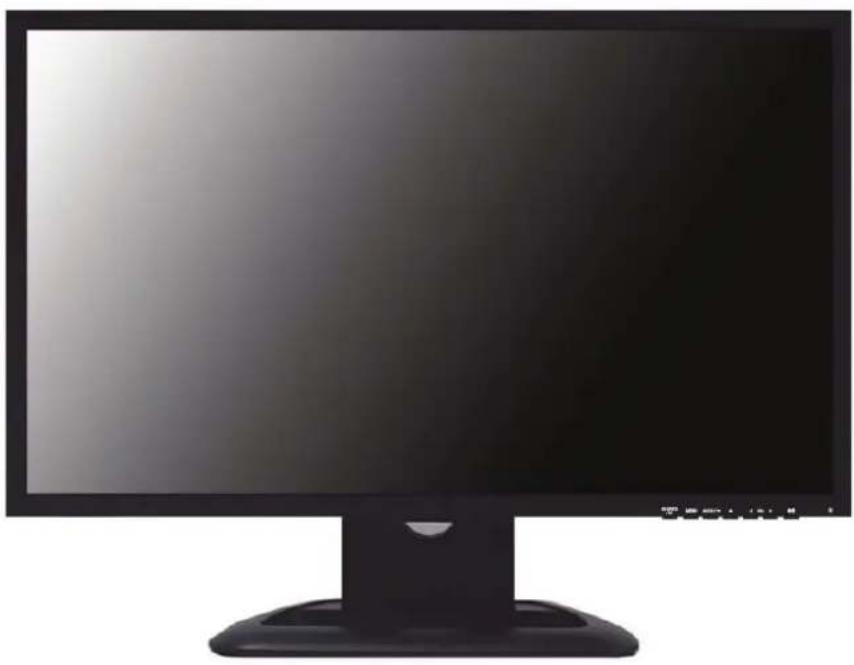

RM23OR1 - Moniteur REVO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur LED-TFT large
Marque	REVO
Modèle	RM23OR1
Diagonale de l'écran	23 pouces (58,4 cm)
Type de dalle	AM-TFT (matrice active)
Résolution maximale	1920 x 1080 pixels (Full HD) à 60 Hz
Luminosité	250 cd/m² (nominale)
Contraste	1000:1 (nominal)
Temps de réponse	5 ms (nominal)
Angles de vision	160° horizontaux / 160° verticaux
Fréquences de balayage	Horizontal : 31 à 80 kHz ; Vertical : 56 à 75 Hz
Entrées vidéo	VGA (RGB-PC), DVI (HDCP 1.2), HDMI 1.3
Entrée audio	PC Stereo In (prise jack 3,5 mm)
Consommation électrique	Actif : < 24 W ; Veille : < 1 W
Alimentation	12 V CC, 2,0 A (adaptateur secteur 100-240 V, 50/60 Hz)
Dimensions emballage (L x P x H)	600 x 160 x 460 mm
Poids net	5,7 kg
Poids brut	7,9 kg
Montage mural compatible	Norme VESA 100 x 100 mm (vis M4 x 10 non fournies)
Inclinaison	-3° à 75°
Contrôle OSD	Menu à l'écran : luminosité, contraste, position, couleur, langue (français, anglais, etc.)
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Débrancher avant nettoyage.
Sécurité	Ne pas exposer à l'eau ou à l'humidité. Assurer une ventilation minimale de 10 cm autour de l'appareil.
Accessoires inclus	Cordon d'alimentation, adaptateur secteur, câble VGA, base et vis, manuel utilisateur

FOIRE AUX QUESTIONS - RM23OR1 REVO

Comment connecter mon moniteur REVO RM23OR1 à un ordinateur ?

Utilisez le câble VGA fourni (ou un câble DVI/HDMI en option). Branchez une extrémité sur le moniteur et l'autre sur la carte graphique de l'ordinateur. Branchez ensuite l'adaptateur secteur sur le moniteur et sur une prise de courant. Allumez le moniteur avec le bouton marche/arrêt.

Comment régler la luminosité et le contraste ?

Appuyez sur le bouton MENU pour ouvrir l'OSD. Utilisez les touches ▲/▼ pour sélectionner Brightness / Contrast, appuyez sur SOURCE pour entrer, puis réglez avec VOL(-)/VOL(+). Appuyez sur MENU pour confirmer et quitter.

Pourquoi l'écran affiche-t-il 'NO SIGNAL' ?

Vérifiez que le câble de signal est bien connecté au moniteur et à l'ordinateur. Assurez-vous que l'ordinateur est allumé et que la carte graphique est correctement insérée. Essayez de changer la source d'entrée en appuyant sur le bouton SOURCE.

Quelle est la résolution native du moniteur ?

La résolution native est de 1920 x 1080 pixels (Full HD) à 60 Hz. Pour une image optimale, réglez votre ordinateur sur cette résolution.

Comment nettoyer l'écran du moniteur ?

Débranchez le moniteur. Utilisez un chiffon doux et sec pour essuyer délicatement l'écran. N'utilisez pas de produits chimiques ou de nettoyants abrasifs. Ne pulvérisez jamais de liquide directement sur l'écran.

Que faire si l'image est décentrée ou trop petite ?

Appuyez sur le bouton AUTO/▼ pour effectuer un réglage automatique lorsque l'entrée VGA est sélectionnée. Vous pouvez aussi ajuster manuellement la position horizontale et verticale dans l'OSD sous Positioning.

Comment basculer entre les entrées VGA, DVI et HDMI ?

Appuyez sur le bouton SOURCE pour faire défiler les entrées disponibles : VGA, DVI et HDMI. L'écran affichera brièvement le nom de l'entrée sélectionnée.

Le moniteur a-t-il des haut-parleurs intégrés ?

Non, le moniteur ne possède pas de haut-parleurs intégrés. Il dispose d'une entrée audio PC (jack 3,5 mm) pour connecter des enceintes externes ou un casque via la sortie audio de l'ordinateur.

Comment activer le mode économie d'énergie ?

Le moniteur intègre la fonction VESA DPMS. En l'absence de signal, il passe automatiquement en mode veille (consommation < 1 W). Pour le réveiller, déplacez la souris ou appuyez sur une touche du clavier.

Comment monter le moniteur au mur ?

Utilisez un support mural compatible VESA 100 x 100 mm (non fourni). Fixez les quatre vis M4 x 10 (non incluses) dans les trous à l'arrière du moniteur puis accrochez-le au support mural. Assurez-vous que le mur peut supporter le poids du moniteur (5,7 kg).

MODE D'EMPLOI RM23OR1 REVO

Le cordon d'alimentation est utilisé comme interrupteur général. La prise de courant doit être située ou installée à proximate du matériel et être facile d'accès

CAUTION TO SERVICE PERSONNEL

Ce Moniteur a eté fabriqué

en accord avec la norme

ISO 9001 Certificado d'Usine

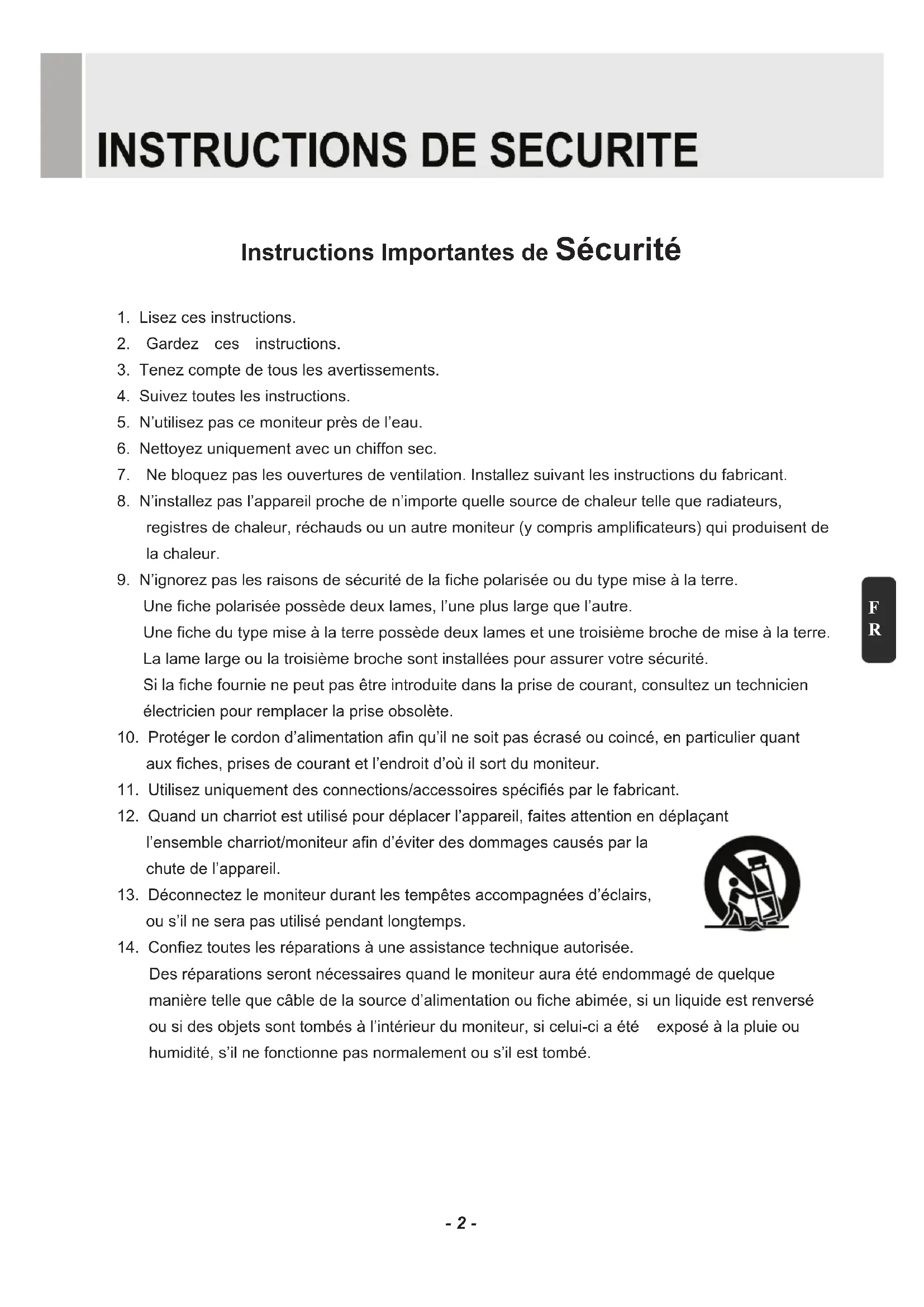

INSTRUCTIONS DE SECURITE

Instructions Importantes de Securité

1. Lisez ces instructions.
2. Gardez ces instructions.
3. Tenez compte de tous les averissements.
4. Suívez toutes les instructions.
5. N'utilisez pas ce moniteur pres de l'eau.
6. Nettoyez uniquement avec un chiffon sec.
7. Ne bloquez pas les ouvertures de ventilation. Installez suivant les instructions du fabricant.
8. N'installez pas l'appareil proche de n'importe qu'elle source de chaleur telle que radiateurs, registres de chaleur, rechauds ou un autre moniteur (y compris amplificateurs) qui produit de la chaleur.
9. N'ignorez pas les raisons de sécurité de la fiche polarisée ou du type mise à la terre.

Une fiche polarisée possède deux lames, l'une plus large que l'autre.

Une fiche du type mise à la terre possède deux lames et une troisième broche de mise à la terre.

La lame large ou la troisième broche sont installées pour assurer votre sécurité.

Si la fiche fournie ne peut pas etre introduite dans la prise de courant, consultez un technicien electricien pour remplacer la prise obsolete.

1. Protégé le cordon d'alimentation afin qu'il ne soit pas écrasé ou coincide, en particulier quant aux fiches, prises de courant et l'endetroit d'ou il sort du moniteur.
2. Utilisez uniquement des connections/accessoires specifiés par le fabricant.
3. Quand un charriot est utilise pour déplacer l'appareil, faites attention en déplaçant

l'ensemble charriot/moniteur afin d'éviter des dommages causés par la chute de l'appareil.

1. Déconnectez le moniteur durant les tempêtes accompanies d'éclairs, ou s'il ne sera pas utilisé pendant longtemps.
2. Confiez toutes les réparations à une assistance technique autorisée.

Des réparations seront nécessaires quand le moniteur aura été endommagé de chaque manière telle que cable de la source d'alimentation ou fiche abimée, si un liquide est renversé ou si des objets sont tombés à l'intérieur du moniteur, si celui-ci a été exposé à la pluie ou humidité, s'il ne fonctionne pas normalement ou s'il est tombé.

INSTRUCTIONS DE SECURITE

Le moniteur ne doit pas etre exposé à deségouttements ou éclaboussures et aucun objet contenant un liquide tel qu'un vase, ne doit etre placé au-dessus de l'appareil.

Prévoyez un espace minimum de 10cm tout autour de l'appareil permettant une ventilation suffisante. "AVERTISSEMENT: Afin de réduire le risque de chic électrique, n'exposez pas le moniteur à la pluie ou humidité".

Le symbole d'éclair à pointe de flèche contenu dans un triangle équilatéral est destiné à alerter l'utilisateur sur la présence de tension dangereuse non isolée à l'intérieur du boîtier, dont la magnitude peut être suffisante pour constituer un risque de chic électrique aux personnes.

Un point d'exclamation contenu dans un triangle équilatéral est destiné à alerter l'utilisateur sur la présence d'instructions d'opération et maintenance (réparations) dans la litterature qui accompagne l'appareil.

MISES EN GARDE

ATTENTION

Le cordon d'alimentation est utilisé comme principal dispositif de déconnexion; assurez-vous que l'appareil soit installé proche à une prise de courant à accès aisé.

AVERTISSEMENT A L'ASSISTANCE TECHNIQUE

LE CORDON D'ALIMENTATION EST UTILISE COMME PRINCIPAL MOYEN DE DECONNEXION DANS CE PRODUIT. DECONNECTEZ CE PRODUIT DE LA PRISE DE COURANT AVANT DE RETIRER LE COUVERCLE ARRRIERE ET D'FFECTUER DES REPARATIONS.

NE RETIREZ JAMAIS LE COUVERCLE ARRIERE

Le retrait de ce couvercle ne peut etre effectue que par un technicien qualifie.

N'UTILISEZ PAS L'APPAREIL DANS DES AMBIANCES HOSTILES

Afin de prévenir un danger de chocol ou incendie, n'exposez pas ce moniteur à la pluie ou humidité. Cette unité a été consque pour usage dans un bureau ou résidence. Ne le soumettez pas aux vibrations ou poussière de gaz corrosifs.

PLACEZ LE MONITEUR DANS UNE ZONE BIEN VENTILEE

Les ouvertures de ventilation se trouvent dans le boîtier pour éviter l'élévation interne de la température. Ne couvrez pas l'unité et ne placezaucun object au-dessus.

EVITEZ LA CHALEUR

Evitez de placer l'équipement sous les rayons directs du soleil ou proche d'un dispositif de chauffage.

POUR ELIMINER LA FATIQUE VISUELLE

N'utilisez pas l'équipement faisant face à un arrêté plan lumineux et où les rayons solaires directs ou autres sources de lumière brilleront directement sur le moniteur

FAITES ATTENTION AU POIDS DU MONITEUR

Ni le moniteur ni aucun objet lourd ne doit s'appuyer sur le cordon d'alimentation.

Des dommages au cordon d'alimentation risquent de provoquer un choc électrique ou un incendie.

DECLARATION FCC DE RADIO-INTERFERENCE RF

NOTE

Cet équipement a ete teste et juge conforme aux limites pour un dispositif numérique Classe A suivant la Partie 15 des Regles FCC. Ces limites sont établies pour fournir une protection raisonnable contre toute interference prejudicelle dans une installation residentielle.

Cet équipement génére, utilise et peut irradier une énergie de radiofrequence et, s'il n'est pas installé et utilisé suivant les recommendations du manuel d'instructions, peut provoquer une interférence préjudicielle aux communications radio. Toutefois, il n'y a aucune garantie qu'une telle interférence ne se produit dans une installation en particulier.

Si cet équipement cause une interfeence préjudicielle à la réception de radio ou téléviseur susceptible d'être déterminée en débranchant et branchant l'appareil, l'utilisateur devra corriger l'interférence à travers l'un ou plus des moyens ci-après:

• Réorientez ou déplacez l'antenne de réception.
• Augmentez la distance entre l'appareil et le récepteur.
• Connectez l'appareil à une prise de courant dans un circuit différent de celui auquel le récepteur est connecté.
• Consultez le revendeur ou un technicien de radio et TV qui pourrait vous aider.
• Seul un cable d'interface blindo devra etre utilise.

Finalement, toutes alterations ou modifications effectuees à l'appareil par l'utilisateur et n'était pas expressement approuvées par la garantie ou le fabricant sont passibles d'annuler l'autorité de l'utilisateur d'opérer un tel équipement.

Cet équipement numérique ne dépasse pas les limites de Classe A pour les émissions de bruit de radio d'appareils numériques établis aux règlements sur la radio-interfERENCE du Département de Communications Canadien (DOC).

INSTALLATION

Avant de configurer le moniteur, assurez-vous que l'alimentation au moniteur et autres dispositifs inclus soit désactivée.

• Avis: La base et les vis sont optionnels

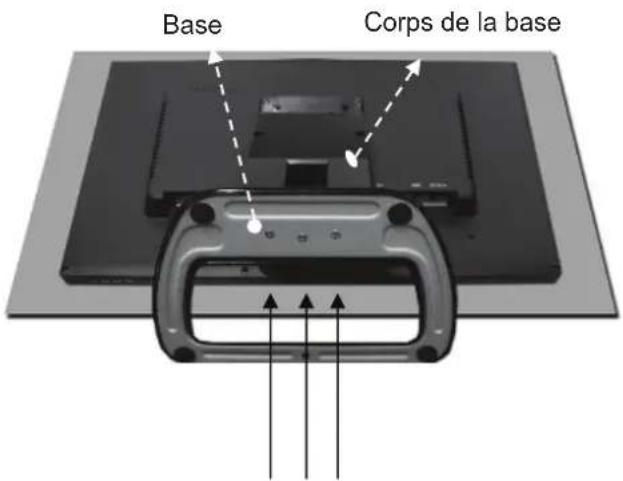

A. Connexion de la base

A-1. Placez le moniteur avec la partie frontale vers le bas sur un chiffon doux.
A-2. Montez la base dans le corps de la base dans la direction correcte en utilisant les vis fournies dans la boîte d'accessoires

Vis FS4x10

A-3. Une fois le moniteur monté, soulevez-le soigneusement et placez-le en face de vous.

B. Positionnement de votre moniteur

Ajustez la position du panneau de diverses manières pour votre comport maximal. (Plage d'inclinaison: -3? à 75?)

CONNEXION A DES EQUIPÉMENTS EXTERNES

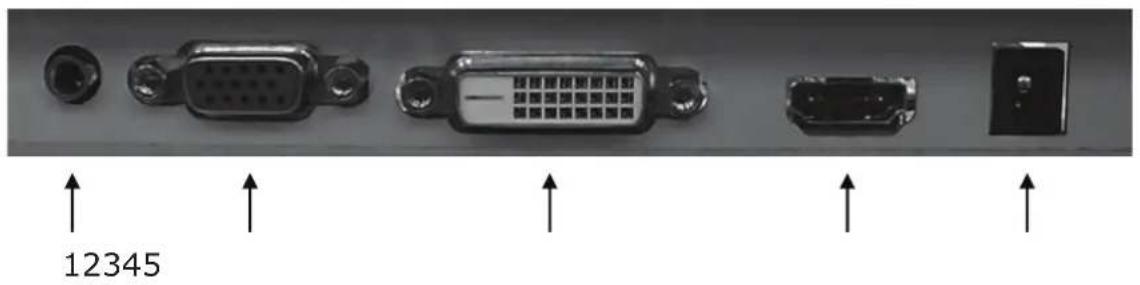

Connexion Arrière

1. PC STEREO IN (ENTREE STEREO POUR PC)
   2.VGA
2. DVI
   4.HDMI
   5.ENTREE 12V CC

CONTROLES ET FONCTIONS

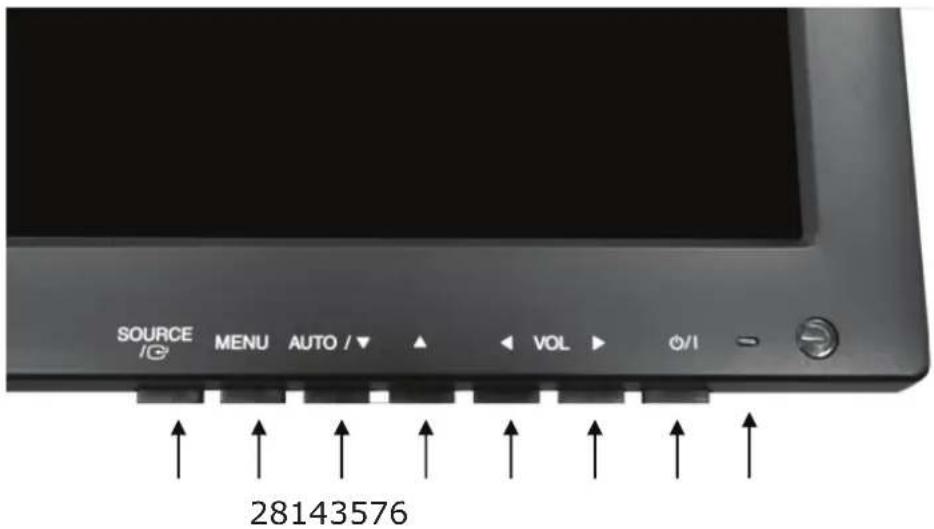

Contrôle des Boutons Inférieurs

1. SOURCE/(SOURCE)

Sélectionne entre les entrées VGA, DVI et HDMI.

Selectionne une option sur I'ecran OSD (Affichage d'Informations sur Ecran).

2. MENU

Active ou sort du OSD.

Permet le déplacement sur le menu ou statut antérieur à l'OSD.

3 et 4. AUTO/▼ et ▲

Permet le déplacement vers une autre option à l'OSD.

Le bouton convertit le rapport d'aspect comme 16:9 ou 4:3.

Le bouton AUTO/ est une fonction de réglage automatique quand l'entrée VGA est sélectionnée.

5 et 6. VOL(-) et VOL(+)

Règ le volume et les configurations du menu.

Le bouton VOL(-) est une fonction de réduction au silence (Sound Off).

7.1Φ

Active ou désactive le moniteur. Il y a un décalage de quelques secondes avant que chaque chose soit affichée sur l'écran.

8. LED

Le moniteur est branché et les signaux VGA, DVI et HDMI sont actifs: couleur bleue.

Le monitueur est branché, mais sans signal: couleur rouge.

Le moniteur est débranché: LED éteint.

CONTROLES ET FONCTIONS

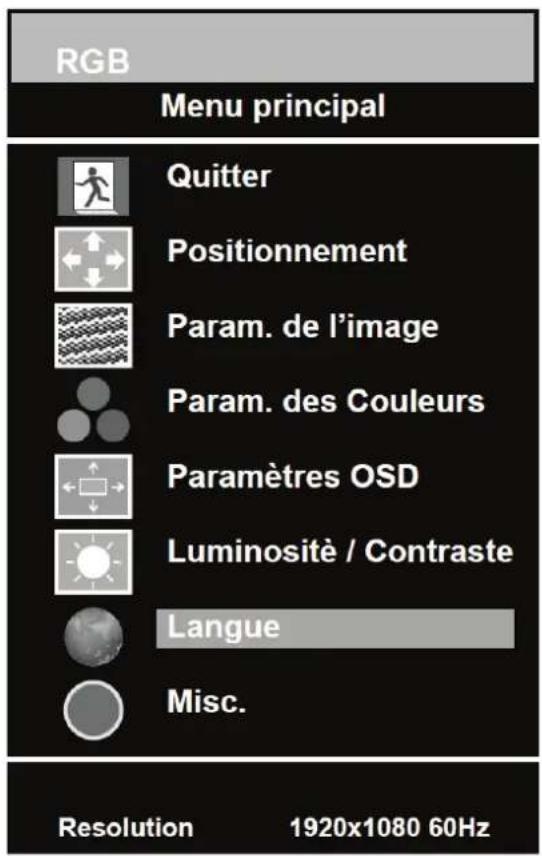

Description du menu OSD (Affichage d'Informations sur Ecran)

Toutes les images, reglages de son et configuration du moniteur peuvent etre definis au menu OSD.

Pour régier l'écran OSD:

1. Pressez le bouton MENU pour ouvrir le menu OSD.
2. Pressez les boutons / pour selectionner l'option requise. L'option selectionnelle sera affichee en jaune.
3. Pressez le bouton SOURCE (SOURCE) deux fois pour acceder au menu secondaire et reglez l'item requis.
4. Changez la valeur que vous voulez régler en utilisant les boutons VOL(-) et VOL(+)
5. Pressez le bouton MENU deux fois pour quitter le menu secondaire et confirmer l'item regle.
6. Pressez le bouton MENU à nouveau pour quitter le menu OSD.

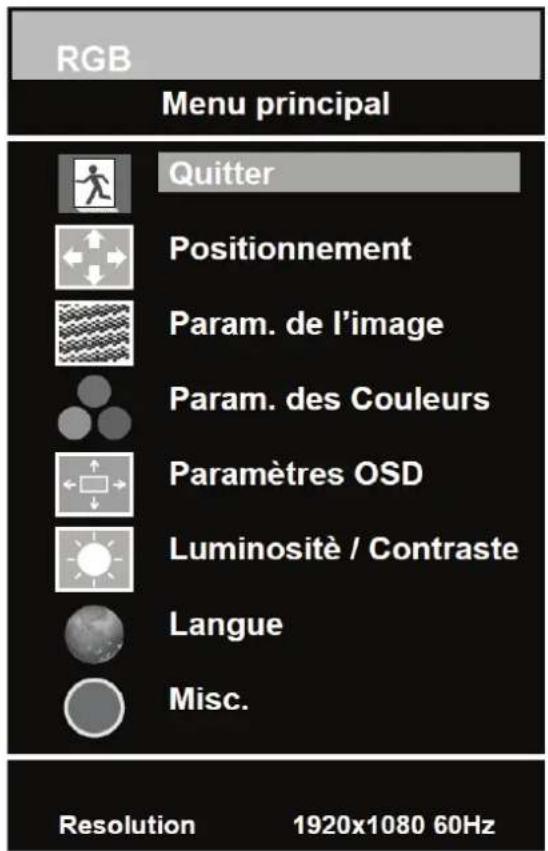

1.Exit (Sortir)

Option Fonction

Exit (Sortie) Ferme le menu OSD.

CONTROLES ET FONCTIONS

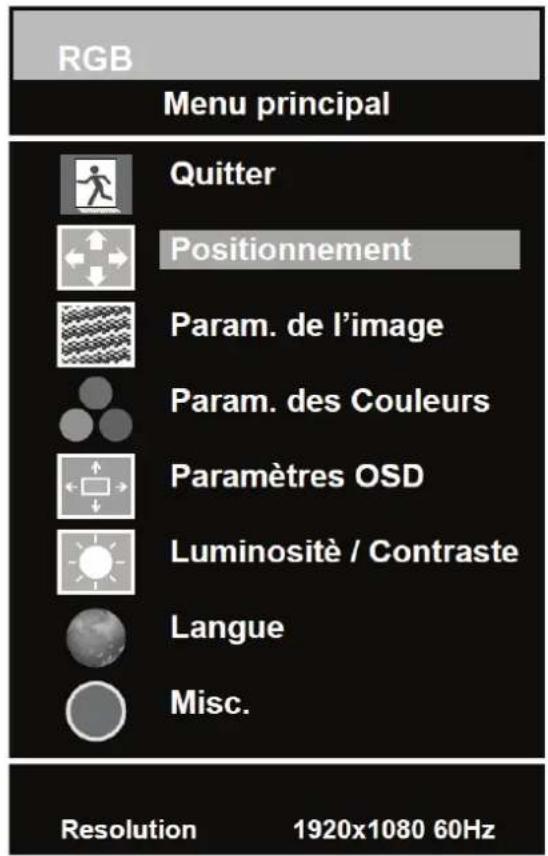

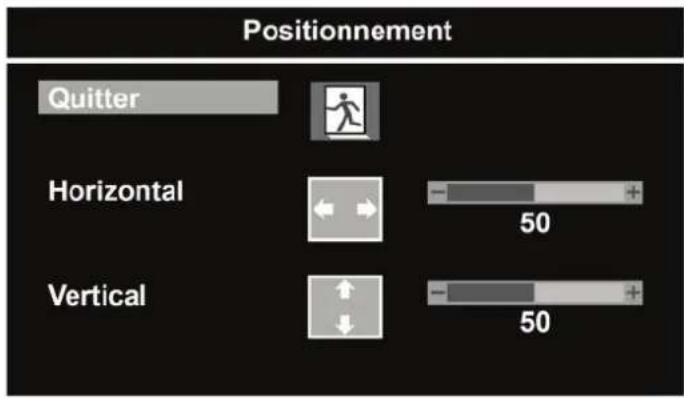

2. Positioning (Positionnement)

Option Fonction Valeur
Exit (Sortie) Revient au menu précédent.
Horizontale Règle la position de l'image horizontally. 0 à 100
Verticale Règle la position de l'image verticalement. 0 à 100

※ Indispensable dans les sorties DVI et HDMI.

CONTROLES ET FONCTIONS

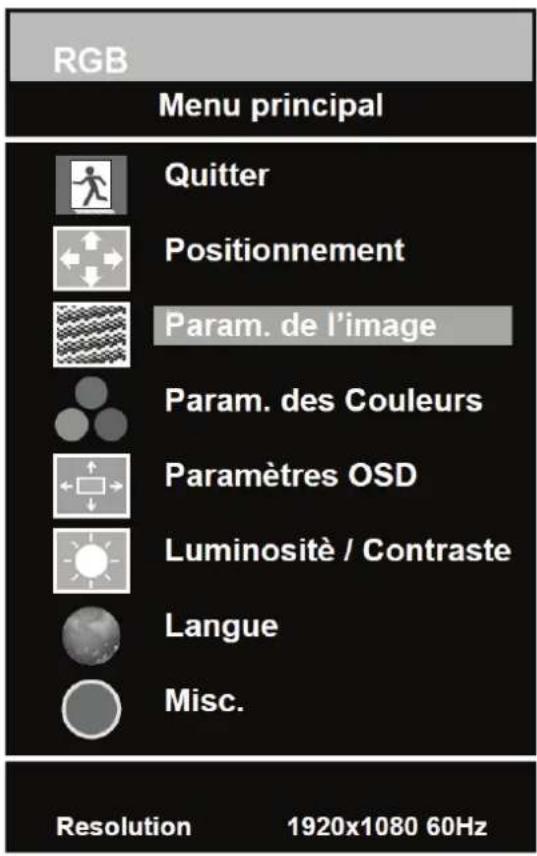

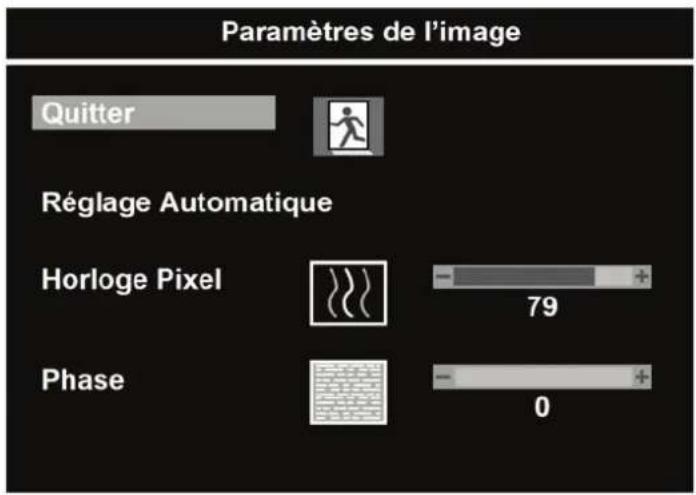

3. Image Settings (Réglages de l'Image)

Option Fonction	Valeur
Exit (Sortie) Revient au menu préçédent.
Auto Adjust (Réglage Automatique)	Réglage automatique de la géométrie
Pixel Clock (Horloge de Pixel)	Règle le bruit vertical de l'image affichée sur l'écran 0 à 100
Phase (Phase) Règle le nombre d'éléments horizontally de l'image. 0 à 100

• Indispensable dans les entrées DVI et HDMI.

CONTROLES ET FONCTIONS

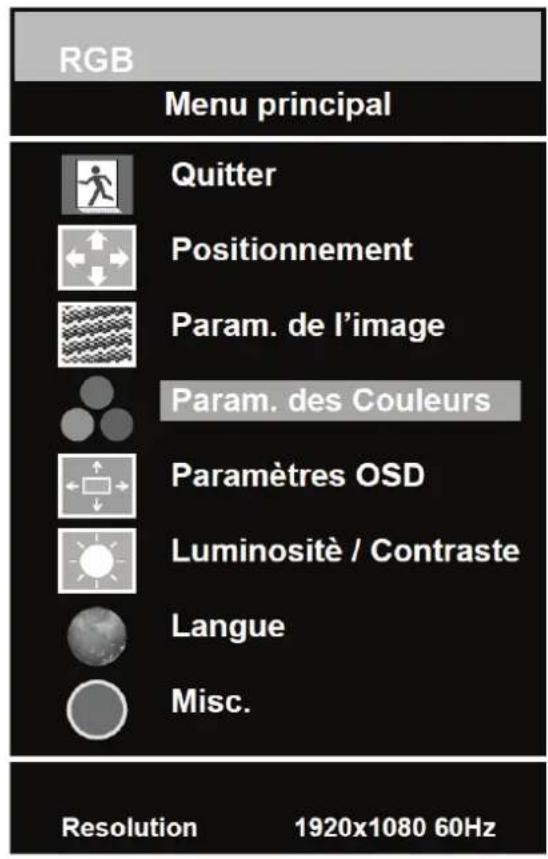

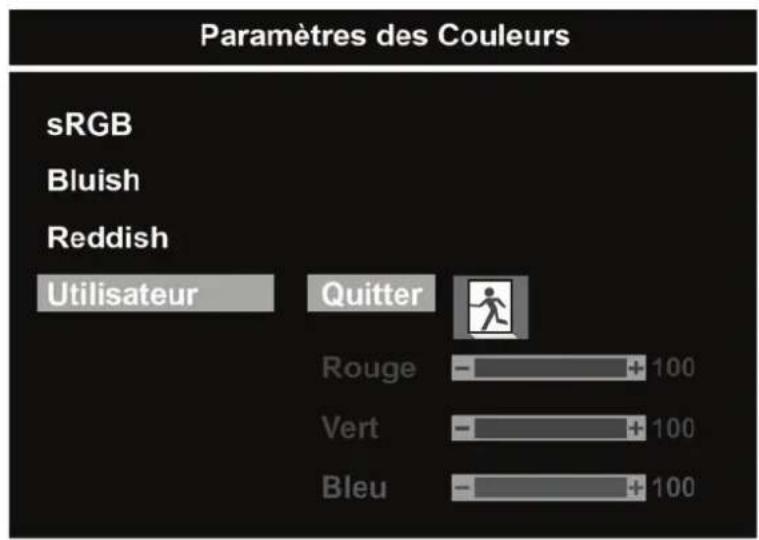

4. Color Settings (Réglages de Couleurs)

Option Fonction	Valeur
Color Adjust (Réglages de Couleurs)	Règle les couleurs rouge, verte et bleue de l'image	0 à 100
Color Temp (Température des Couleurs)	Règle la température des couleurs de l'image	Préréglage sRGB, Préréglage 9300K, Préréglage 6500K, Préréglage de l'Utilisateur 1).

1) PréRéglage de l'Utilisateur

Option Fonction	Valeur
Exit (Sortie) Revient au menu préçédent.
Red, Green, Blue (Rouge, Vert, Bleu)	Règle les couleurs rouge, verte et bleue de l'image	0 à 100

CONTROLES ET FONCTIONS

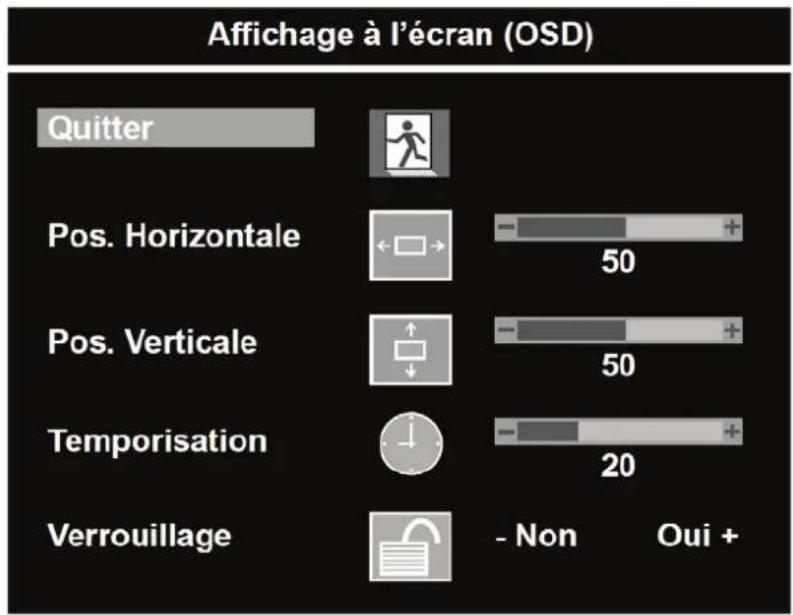

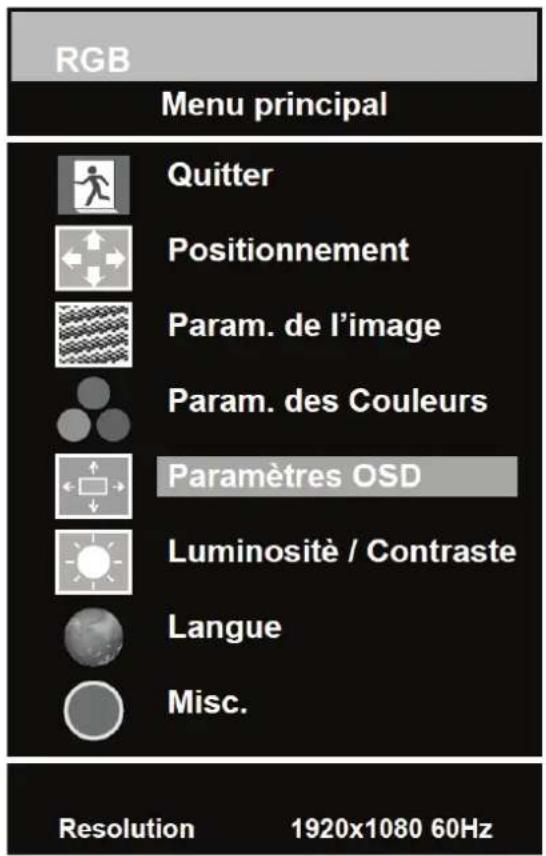

5. OSD Settings (Réglages de l'OSD)

Option Fonction	Valeur
Exit (Sortie) Revient au menu précessent
Horizontal Position (Position Horizontale)	Déplace la position de l'OSD horizontally. 0 à 100
Vertical Position (Position Verticale)	Déplace la position de l'OSD verticalément 0 à 100
OSD Hold Timer (Temporisateur de Retenue de la fonction OSD)	Règle le temps d'affichage de l'OSD. 0 à 100
OSD Lock (Blocage de la fonction OSD)	Affiche uniquement le menu des réglages de l'OSD. (Yes / No) Oui / Non

CONTROLES ET FONCTIONS

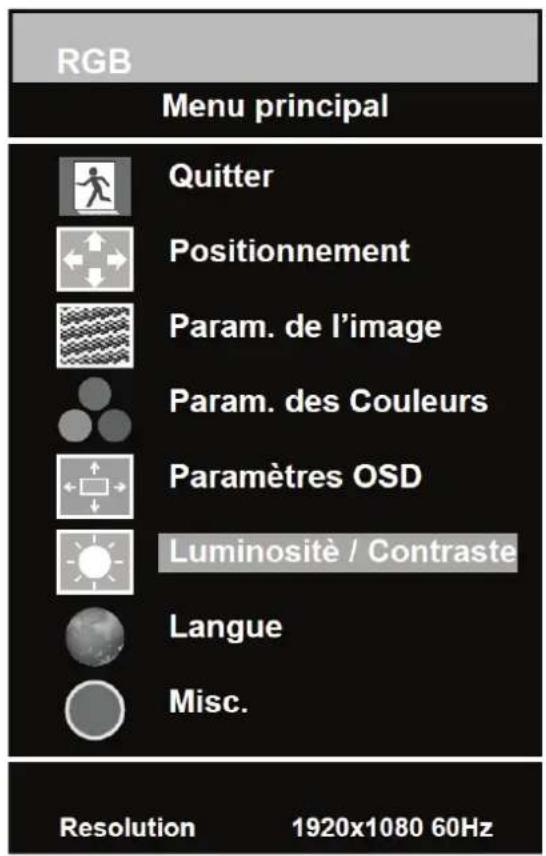

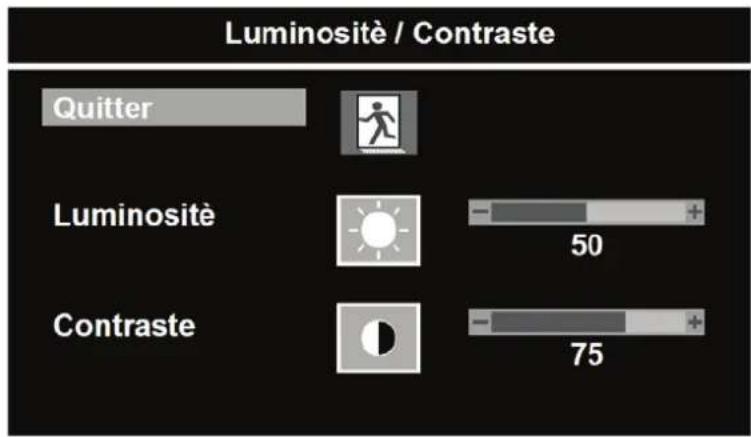

6. Brightness / Contrast (Luminosite / Contraste)

Option Fonction	Valeur
Exit (Sortie) Revient au menu précessident.
Brightness (Luminosité) Règle la luminosité de l'écran. 0 à 100
Contrast (Contraste) Règle l'intensité de l'image. 0 à 100

CONTROLES ET FONCTIONS

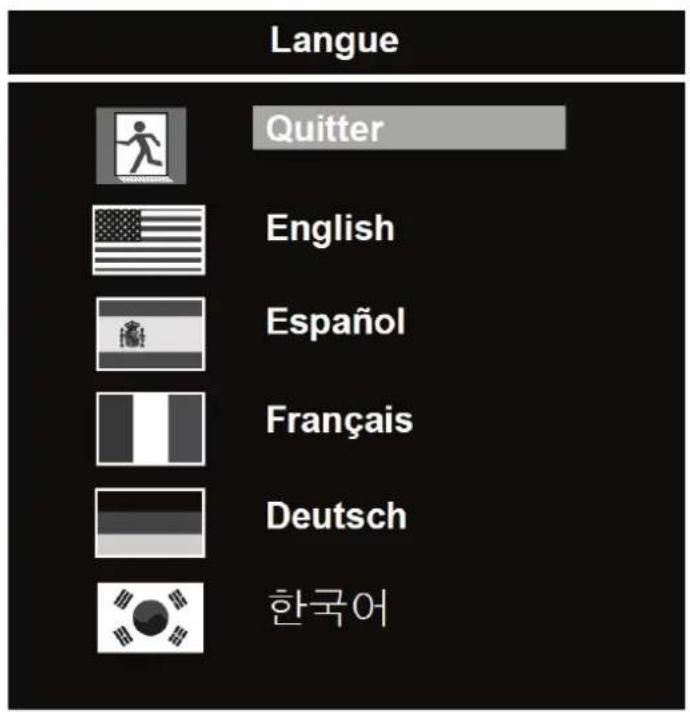

7. Language (Langue)

Option Fonction Valeur
Exit (Sortie) Revient au menu précédent.
Language (Langue) Règle la langue du menu de l'OSD.	Anglais, Espagnol, Français, Hollandais et Coréen.

CONTROLES ET FONCTIONS

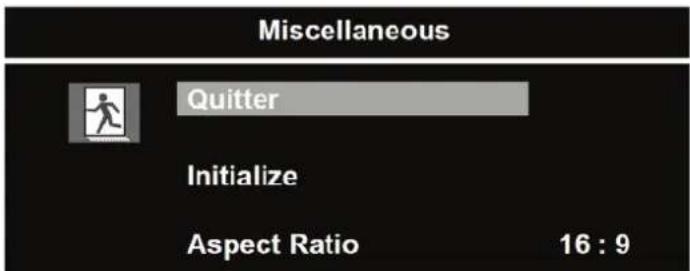

8. Misc. (Divers)

Option Fonction Valeur
Exit (Sortie) Revient	au menu précédent.
Initialize (Initialiser)	Réinitialise les réglages du monieur au standard d'usine.
Aspect Ratio (Rapport d'Aspect)	Convert it le rapport d'aspect. 16:9 et 4:3

GUIDE DE MONTAGE

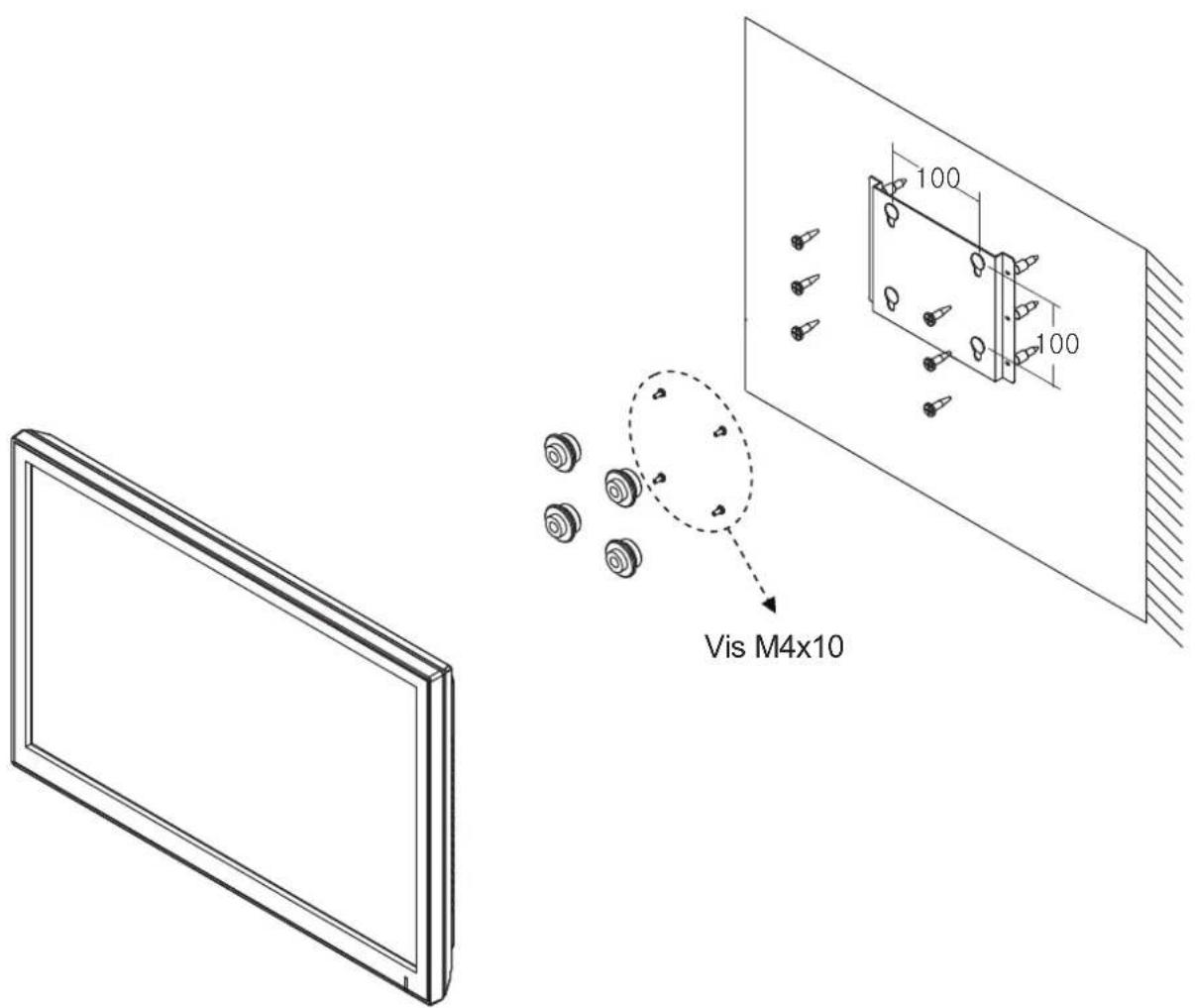

Montage sur paroi (Optionnel)

Ce moniteur est adapté pour un montage sur paroi en utilisant le support de montage standard sur paroi VESA 100 (non fourni).

※ Attention!

Vous devez utiliser quatre vis M4x10 pour monter ce moniteur et le support demontage sur paroi.

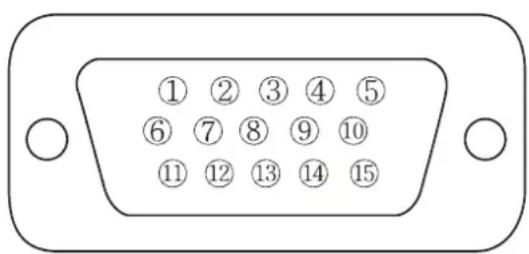

ATTRIBUTIONS DES BROCHES DU CONNECTEUR D-SUB

Attribution des Broches

Broche 1	RED VIDEO (VIDEO, ROUGE) 9
2	GREEN VIDEO (VIDEO, VERT) 10 S	GNAL	CABLE DETECT (DETECTION DU CABLE DE SIGNAL)
3	BLUE VIDEO (VIDEO, BLEU) 11 GROUND (TERRE)
4	GROUND (TERRE) 12 SDA (pour DDC)
5	GROUND (TERRE) 13 H-SYNC	(ou)	SYNCHRONISATION H+V)
6	RED GROUND (TERRE, ROUGE) 14	V-SYNC	(SYNCHRONISATION-V)
7	GREEN GROUND (TERRE, VERT) 15 SCL (pour DDC)
8	BLUE GROUND (TERRE, BLEU)

D-SUB

Accessoires

1. Cordon d'alimentation
2. Adaptateur pour le cordon d'alimentation
3. Manuel de l'Utilisateur
4. Câble VGA (RGB-PC)
5. Base et 3 vis FS4x10
6. Cable DVI (Optionnel)
7. Câble stéreo (optionnel)
8. Support de montage sur paroi (optionnel).

GESTION DE L'ENERGIE

Ce moniteur est doté d'un système de gestion d'énergie pour “réduire la consommation d'énergie” quand il recoit la VESA DPMS (Signalisation de Gestion de l'Energie) d'une carte video VESA DPMS.

La carte video conforme au standard VESA DPMS réalise ce système de signalisation en n'envoyant pas le signal horizontal, vertical ou de synchronisation.

Ce moniter accede à un mode approprié à travers l'identification de chacun des trois modes du système de signalisation

Consommation d'Energie

Mode Consommation d'Energie
Activé	< 24W
Aucun Signal et désactivé	< 1W

LED Indicatour

La fonction de gestion de l'énergie du moniteur comprend trois stages:

Activé (bleu),aucun signal (rouge) et désactivé (LED éteint).

Mode LED Fonctionnement du Moniteur
Activé	Bleu	Fonctionnement	normal
Aucun signal	Rouge	Aucun fonctionnement
Déactivé	Déactivé	Aucun fonctionnement

SPECIFICATIONS

	23"
Type de Panneau	AM-TFT Diagonal de 23" (Matrice activée)
	Pas de Pixels (mm): 0,2655 (H) x 0,2655 (V)
	Luminosite: 250cd/m2 (Nominale)
	Rapport de contraste: 1000:1 (Nominal)
	Angle de visonnement: 160°/160° (H/V)
	Temps de Réponse: 5ms (Nominal)
Résolution (H x V)	1920x1080 @60Hz
Fréquence	Horizontale: 31 à 80 kHz Verticale: 56 à 75 Hz
Signal d'Entrée	Interface Visuelle Numérique (DVI 1.0 & HDCP 1.2)
	VGA (RGB-PC)
	Interface Visuelle HDMI (HDMI 1.3)
	Entrée Sté reproduction pour PC
Zone d'Affichage Actif (H x V)	509,76 mm x 286,74 mm
Dimensions de l'Emballage (L x P x H)	600mm x 160mm x 460mm (23.62" x 6.30" x 18.11")
Poids	Liquide: 5,7 kg (12.57 lbs)
	Brut: 7,9 kg (17.42 lbs)
Classification Electrique	12V 2,0A (100-240V, 50/60 Hz)

NOTE: Les specifications techniques sont sujettes à alterations sans avis au préalable.

GUIDE DE SOLUTION DE PROBLEMES

PROBLEME	SOLUTION
Aucune image affichée sur l'écran	1. Vérifiez si le cordon d'alimentation du moniteur est connecté fermement à la prise de courant sur la paroi ou le cable d'extension ou le bornier sont mis à la terre2. Le sélection Auté/Désactive doit être dans la position ON (ACTIVÉ) et le LED doit être allumé.3. Vérifiez si les réglages de Luminosité et/ou Contraste du Moniteur n'ont pas été réduits aux niveaux minimaux.
Le message "NO SIGNAL" (AUCUN SIGNAL) est affiché sur l'écran.	1. Le cable de signal doit être connecté fermement à la carte video/ordinateur2. La carte video doit être insérée complètement dans la fente appropriée et l'ordinateur doit être BRANCHÈ.
L'image affichée n'est pas centralisée, très petite ou très grande au mode PC.	Pressez la touche sur la partie frontale ou la Touche Auto au Contrôle à Distance.
Bruit vertical ou horizontal estprésent sur l'image	Réglez Clock (Horloge) et la Phase à l'OSD.

Symboles WEEE

Décharge correcte de ce produit (Equipements Electriques et Electroniques de Rejet) (Applicable à l'Union Européenne et autres pays européens à systèmes de collecte spécifique).

Ce marquage affiché sur le produit ou sa litterature, indique que le produit ne doit pas être décharge avec d'autres rejets domestiques à la fin de sa vie utile. Pour prévenir des dommages possibles à l'environnement ou à la santé humaine en raison de décharge non contrôle des rejets, séparez-le d'autres types de rejets et recyclez-le de manière responsable afin de promouvoir la réutilisation durable des ressources naturelles. Les utilisateurs domestiques doivent entraîer en contact avec le revendeur au pres duquel ils ont acquis ce produit ou l'agence gouvernentale locale, pour obtenir des détails à propos de sa décharge et recyclage surs au point de vue de l'environnement. Les utilisateurs commerciaux doivent entraîer en contact avec leur fournisseur et vérifie les termes et conditions du contrat d'achat. Ce produit n'est pas à été mélange avec d'autres rejets commerciaux destinés à la décharge.

MONITOR LED-TFT WIDE DE 23"

MANUAL DEL USUARIO

INDICE
