MODE D'EMPLOI Akoya X57005 (MD 21147) MEDION
Remarques concernant le présent mode d'emploi....2
Notre groupe cible....2
Service....2
Symboles et avertissements utilisés dans ce mode d'emploi....2
Utilisation conforme....2
Contenu de l'emballage ....2
Consignes de sécurité ....3
Attention ! Veiller à la sécurité de fonctionnement ! ....3
Attention ! Veiller au lieu d'installation !....3
Réparation....3
Attention ! Veiller à la température ambiante ! ....4
Avertissement ! Veiller à la sécurité lors des branchements !......4
Alimentation électrique....4
Normes / compatibilité électromagnétique....4
Mise en service....5
Fixation du pied de l'écran....5
Préparatifs sur votre PC....5
Réglages d'écran compatibles....6
Configurations prises en charge en mode vidéo DVI et HDMI....6
Réglages de l'écran sous Windows XP....7
Réglages de l'écran sous Windows Vista ....8
Réglages de l'écran sous Windows ^7 8
Connectique arrière....9
Connexion de l'écran....9
1 Raccordement du câble de signal....9
2 Raccordement du câble audio....9
3 Raccordement au secteur....10
4 Mise en route de l'écran....10

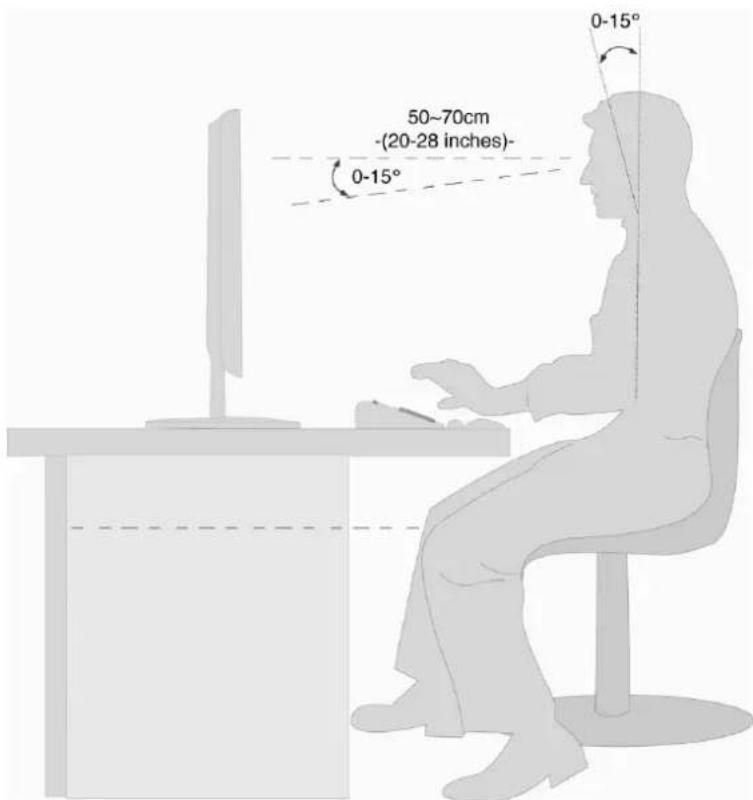

Emplacement de l'écran ....10
Éléments de commande ....11
Réglage de l'écran....12
Utilisation du menu (OSD)....12

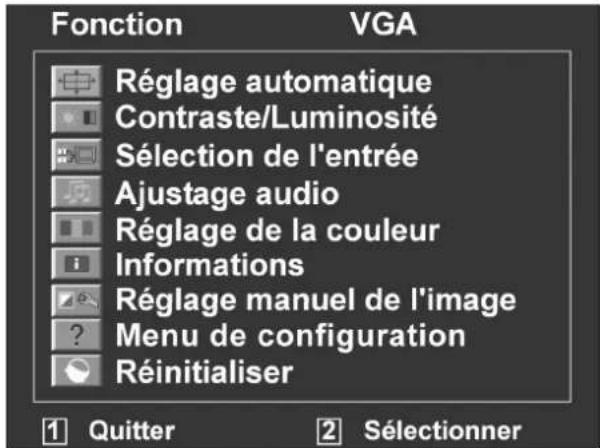

Le menu (OSD)....12
Dispositifs d'économie d'énergie 14
Service après-vente....15
Résolution de problèmes ....15
Localisation de la cause....15
Contrôle des raccordements et des câbles....15
Erreurs et causes possibles ....15
Informations sur le pilote....16
Vous avez besoin d'une aide supplémentaire ? ....16
Entretien 17
Recyclage....17

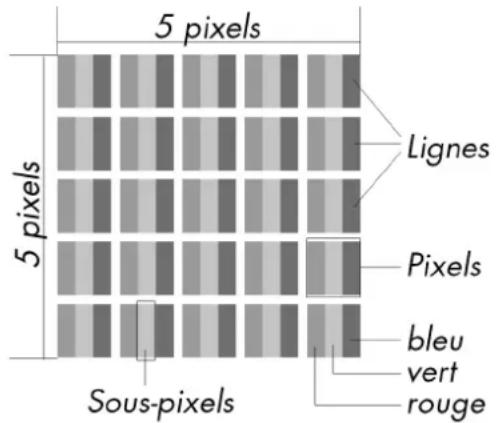

Pixels défectueux des écrans 17
Reproduction du présent mode d'emploi 18
Caractéristiques techniques....19
Remarques concernant le présent mode d'emploi
Veuillez lire attentivement le présent mode d'emploi et respecter toutes les consignes et remarques indiquées. Vous serez ainsi assuré du bon fonctionnement et de la durée de vie de votre écran. Ayez toujours ce mode d'emploi à portée de main à proximité de votre écran et conservez-le soigneusement pour pouvoir le remettre au nouveau propriétaire en cas de vente.
Notre groupe cible
Le présent mode d'emploi s'adresse à des utilisateurs aussi bien débutants qu'expérimentés.
Service
Grâce à l'encadrement individuel des clients, nous vous assistons lors de votre travail quotidien. Contactez-nous, nous nous ferons un plaisir de vous aider. Le présent mode d'emploi contient un chapitre séparé concernant le service après-vente commençant à la page 15.
Symboles et avertissements utilisés dans ce mode d'emploi
 | Danger !Respecter la règle pour éviter toute décharge électrique.Danger de mort ! |
 | Avertissement !Respecter la règle pour éviter tout dommage de personne et toute blessure ! |
 | Attention !Respecter la règle pour éviter tout dommage matériel et de l'appareil. |
 | Important !Information supplémentaire pour l'utilisation de l'appareil. |
Utilisation conforme
- L'écran sert exclusivement à diffuser les signaux vidéo qui proviennent d'appareils externes tels qu'ordinateurs, dont la connectique et la résolution d'image s'accordent avec les caractéristiques techniques de l'écran indiquées dans le présent mode d'emploi. Toute autre utilisation est considérée comme non conforme.
- Cet appareil est prévu pour être utilisé uniquement à l'intérieur, dans un environnement sec.
- Cet appareil n'est destiné qu'à un usage personnel. Il n'est pas prévu pour fonctionner dans des entreprises de l'industrie lourde. L'utilisation dans des conditions extrêmes peut l'endommager.
- Cet appareil n'est pas destiné à une utilisation comme écran d'un ordinateur de bureau.
Contenu de l'emballage
Veuillez contrôler le contenu de l'emballage et en cas de problème, nous informer dans un délai de quinze jours après l'achat. Le produit que vous venez d'acheter est livré avec :
- Écran
• Câble de raccordement secteur
- Câble DVI
- Pied
- Câble VGA
- Documentation
- Câble audio
Consignes de sécurité
Attention ! Veiller à la sécurité de fonctionnement !
- Le présent appareil n'est pas destiné à être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont limitées ou qui manquent d'expérience et/ou de connaissances, sauf si elles sont surveillées par une personne responsable de leur sécurité ou ont reçu de cette personne les instructions nécessaires pour utiliser l'appareil. Surveillez les enfants afin de garantir qu'ils ne jouent pas avec l'appareil.
- Conservez les emballages tels que les plastiques hors de portée des enfants : ils pourraient s'étouffer !
- N'ouvrez jamais le boîtier de l'écran (risque d'électrocution, de court-circuit et d'incendie) !
- N'introduisez pas d'objets à l'intérieur de l'écran par les fentes et les ouvertures (risque d'électrocution, de court-circuit et d'incendie) !
- Les fentes et ouvertures de l'appareil servent à son aération. Ne les recouvrez pas (risque de surchauffe et d'incendie) !
- N'exercez aucune pression sur l'écran, afin d'éviter de l'endommager.
- Attention ! Un écran brisé représente un risque de blessure. Enfilez des gants de protection pour ramasser les éclats de verre et envoyez les parties brisées à votre service après-vente afin d'en garantir le recyclage adéquat. Lavez-vous ensuite les mains au savon, car il se peut que des produits chimiques s'échappent.
- Ne touchez pas l'écran avec les doigts ou avec des objets à arêtes vives afin d'éviter de l'endommager.
Contactez le service après-vente lorsque :
- le cordon d'alimentation secteur a fondu ou est endommagé,
- du liquide a pénétré à l'intérieur de l'écran,
- l'écran ne fonctionne pas correctement,
- l'écran est tombé ou le boîtier est endommagé.
Attention ! Veiller au lieu d'installation !
- Durant les premières heures d'utilisation, les nouveaux appareils peuvent dégager une odeur typique, mais totalement inoffensive s'estompant progressivement au fil du temps. Pour combattre cette formation d'odeur, nous vous conseillons d'aérer régulièrement la pièce. Lors du développement de ce produit, nous avons tout mis en œuvre pour que les taux restent largement inférieurs aux taux limites en vigueur.
- Placez votre écran et tous les périphériques raccordés dans un lieu à l'écart de l'humidité et évitez la poussière, la chaleur et le rayonnement direct du soleil. Le non-respect de ces consignes peut entraîner des dysfonctionnements ou endommager l'écran.
- N'utilisez pas votre écran à l'extérieur : selon les conditions météorologiques (p. ex. pluie, neige), vous risquez de l'endommager.
- Ne posez aucun récipient rempli de liquide (vases, etc.) sur l'appareil. Le récipient pourrait se renverser et le liquide porter atteinte à la sécurité électrique.
- Ne placez aucune source potentielle d'incendie (ex : une bougie allumée) sur l'appareil.
- Veillez à assurer un espace suffisamment grand dans le meuble de rangement. Respectez un espace minimum de 10 cm tout autour de l'appareil afin de permettre une aération suffisante.
- Positionnez et utilisez l'écran de ses accessoires sur une surface stable et exempt de vibrations afin d'éviter que l'écran ne tombe.
- Évitez lumières aveuglantes, reflets et forts contrastes clairs/sombres afin de ménager vos yeux et d'assurer une ergonomie agréable du poste de travail.
- Faites régulièrement des pauses pendant le travail devant votre écran afin de prévenir toute fatigue.
Réparation
- La réparation de votre écran doit être exécutée uniquement par un personnel spécialisé et qualifié.
- Lorsqu'une réparation est nécessaire, veuillez vous adresser exclusivement à nos prestataires de service agréés.
Attention ! Veiller à la température ambiante !
- L'écran peut être utilisé à une température ambiante de 0° C à +35° C et une humidité relative de l'air de < 80% (sans condensation).
- S'il est hors tension, l'écran peut être stocké à une température de -20^ C à +60^ C.
Danger ! Tenez compte de ce qui suit :
Après avoir transporté l'écran, attendez qu'il soit à nouveau à température ambiante avant de l'allumer.
En cas de fortes variations de température ou d'humidité, la condensation peut engendrer la formation d'humidité à l'intérieur de l'écran, susceptible de provoquer un court-circuit.
Avertissement ! Veiller à la sécurité lors des branchements !
Alimentation électrique
Remarque : certaines parties de l'appareil restent sous tension même lorsque l'interrupteur est en position ARRÊT (0). Pour couper l'alimentation électrique de votre écran ou le mettre totalement hors tension, débranchez la fiche secteur de la prise de courant.
- Raccordez l'écran uniquement à une prise de terre AC 100-240 V\~50-60 Hz. Si vous avez des doutes en ce qui concerne l'alimentation électrique sur le lieu d'installation, demandez conseil à votre fournisseur d'électricité.
- Nous recommandons d'utiliser une protection contre les surtensions, afin de protéger votre écran contre les dommages éventuels causés par les pics de tension ou la foudre.
- Pour couper l'alimentation en courant de votre écran, débranchez la prise de courant.
- La prise de courant doit se trouver à proximité de votre écran et être facilement accessible.
- Disposez les câbles de manière à ce que personne ne risque de marcher ou trébucher dessus.
- Ne posez pas d'objets sur les câbles afin d'éviter de les endommager.
- Votre appareil est doté d'un interrupteur marche/arrêt qui permet d'allumer ou éteindre l'écran. Lorsque vous ne l'utilisez pas, mettez le sur ARRÊT afin d'éviter toute consommation inutile d'électricité.
- Installez l'écran à au moins un mètre de toutes sources électromagnétiques (téléviseur, enceintes, téléphone mobile, etc.) afin d'éviter tout risque de dysfonctionnement et toute perte de données.
Normes / compatibilité électromagnétique
Le présent écran respecte les exigences de compatibilité électromagnétique et de sécurité électrique.
Votre appareil respecte la norme européenne ISO 9241-307 Classe II (classe d'erreurs de pixels, voir page 17).
Votre appareil satisfait aux exigences essentielles et prescriptions pertinentes de la directive CEM 2004/108/CE et de la directive « Basse tension » 2006/95/CE.
Le présent appareil satisfait aux exigences essentielles et prescriptions pertinentes de la directive sur l'écoconception 2009/125/CE (Règlement n° 1275/2008).
Cet écran est conforme aux normes ENERGY STAR®.
En tant que partenaire ENERGY STAR ^® , MEDION garantit que cet appareil répond aux normes ENERGY STAR ^® pour l'optimisation de la consommation d'électricité.
Mise en service
Remarque
Avant la mise en service, lisez impérativement le chapitre « Consignes de sécurité » à partir de la page 3.

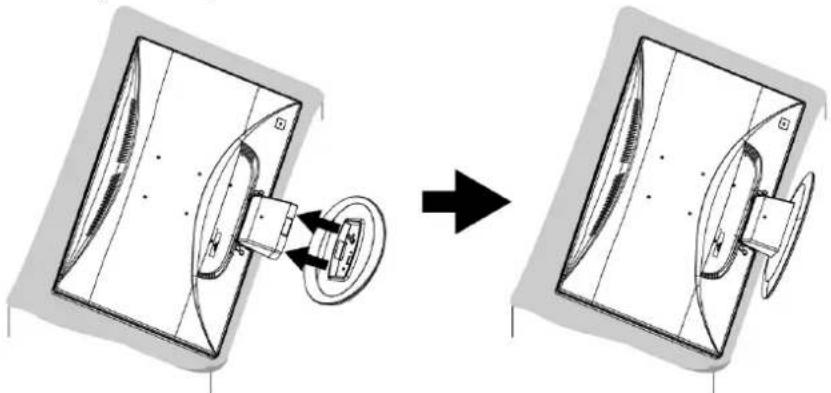

Fixation du pied de l'écran
Avant de brancher votre écran, fixez le pied comme illustré.
Fixation du pied de l'écran (Image semblable)

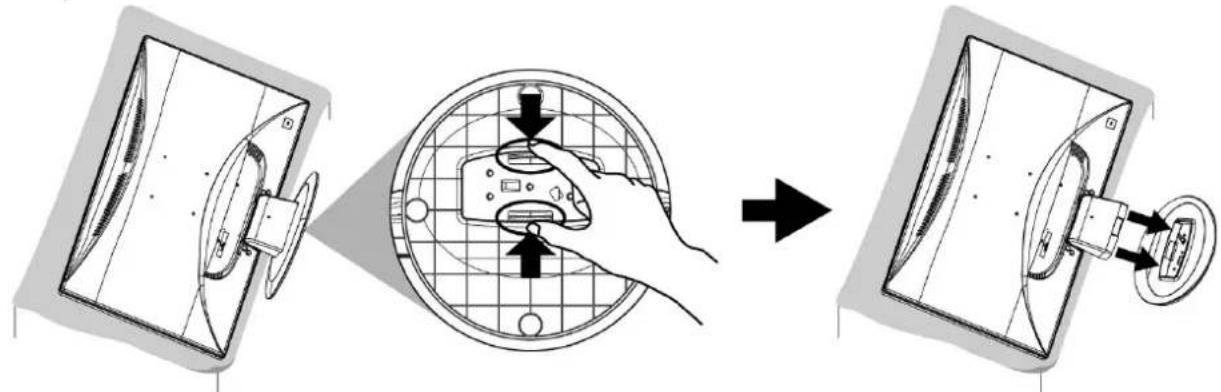

Retirez le pied de l'écran TFT comme illustré.
Retirer le pied de l'écran (Image semblable)
Préparatifs sur votre PC
Si vous aviez jusqu'ici raccordé à votre ordinateur un écran à tube cathodique, vous devez éventuellement faire de nouveaux réglages. Ceci est nécessaire si les réglages de votre ancien écran ne sont pas compatibles avec votre nouvel écran..
La résolution de l'écran est de 1920 x 1080 pixels. Cette résolution correspond à la résolution physique qui indique la qualité d'image maximale. Si vous utilisez des réglages qui ne sont pas appropriés, il se peut que vous ayez un affichage partiel sur toute la surface de l'écran ou que des déformations apparaissent, en particulier sur l'écriture.
En conséquence, avant de brancher le nouvel écran, effectuez sur votre ordinateur les réglages nécessaires en utilisant votre ancien écran avec une résolution et une fréquence d'image compatibles entre les deux écrans Arrêtez ensuite l'ordinateur et branchez le nouvel écran.
Après avoir redémarré l'ordinateur, vous pouvez ajuster les réglages de l'écran de votre X57005 (MD 21147) comme décrit.
Réglages d'écran compatibles
Le présent écran prend en charge les modes suivants :
| Résolution Fréquence horizontale Fréquence verticale | ||
| 720 x 400 31,47 | kHz 70 Hz | |
| 640 x 480 31,47 | kHz 60 Hz | |
| 640 x 480 31,47 | kHz 67 Hz | |
| 640 x 480 37,8 | kHz 72 Hz | |
| 640 x 480 37,5 | kHz 75 Hz | |
| 800 x 600 37,7 | kHz 56 Hz | |
| 800 x 600 37,8 | kHz 60 Hz | |
| 800 x 600 48,0 | kHz 72 Hz | |
| 800 x 600 46,87 | kHz 75 Hz | |
| 832 x 624 48,67 | kHz 75 Hz | |
| 1024 x 768 48,36 kHz 60 Hz | ||
| 1024 x 768 56,48 kHz 70 Hz | ||
| 1024 x 768 60,0 kHz 75 Hz | ||
| 1152 x 864 67,0 kHz 75 Hz | ||
| 1152 x 870 45,0 kHz 75 Hz | ||
| 1280 x 960 60,0 kHz 60 Hz | ||
| 1280 x 1024 63,98 kHz 60 Hz | ||
| 1280 x 1024 80,0 kHz 75 Hz | ||
| 1440 x 900 56,0 kHz 60 Hz | ||
| 1400 x 1050 65,1 kHz 60 Hz | ||
| 1600x 1200 75,0 kHz 60 Hz | ||
| 1680 x 1050 65,0 kHz 60 Hz | ||
| 1920 x 1080* 67,0 kHz 60 Hz | ||
*Résolution recommandée (physique)
Configurations prises en charge en mode vidéo DVI et HDMI
480i/480p
576i/576p
720p
1080i/1080p

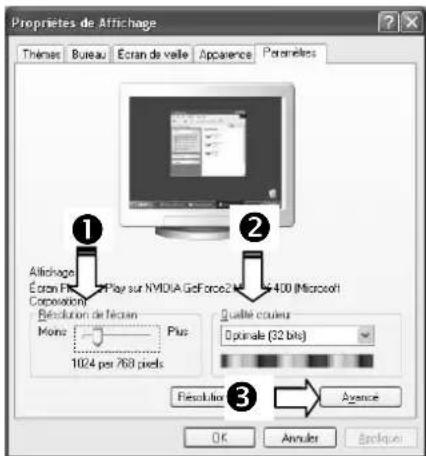

Réglages de l'écran sous Windows XP
Sous Windows XP, procédez aux réglages de l'écran dans le programme Windows « Propriétés de Affichage ». Le programme peut être lancé de la manière suivante :
- clic droit sur la surface de travail Windows (Bureau) puis clic gauche sur « Paramètres »
ou
- en démarrant le programme « Propriétés d'affichage » dans le « Panneau de configuration ».
La résolution est réglée sous « Résolution de l'écran » (①).
Sous « Qualité couleur » (②), vous pouvez régler l'intensité des couleurs (nombre de couleurs représentées). Votre écran prend en charge une intensité de 16 millions de couleurs maximum, ce qui correspond à 32 bits ou « Real Color ».
La fréquence de rafraîchissement de l'image peut être réglée sous « Avancé » (③).
Suivant la configuration de votre ordinateur, il est possible qu'une fenêtre avec les propriétés de votre carte graphique s'ouvre.
Sous « Carte », vous pouvez régler la valeur souhaitée dans le champ « Lister tous les modes ». Avec un écran TFT, la valeur optimale est de 60 Hz et la valeur maximale pouvant être réglée est de 75 Hz.
Attention!
Si vos réglages ne correspondent pas aux valeurs compatibles avec votre écran, vous risquez de ne pas avoir d'images. Dans ce cas, rebranchez votre ancien écran et entrez dans « Propriétés d'affichage » des valeurs correctes pour les options mentionnées ci-dessus.

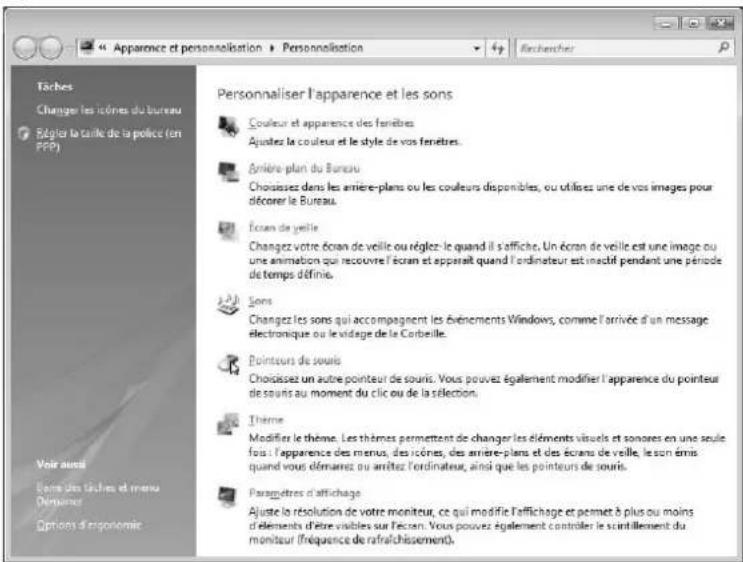

Réglages de l'écran sous Windows Vista®
Sous Windows Vista®, procédez aux réglages de l'écran dans le programme Windows « Personnalisation ». Le programme peut être lancé de la manière suivante :
- clic droit sur la surface de travail Windows (Bureau) puis clic gauche sur « Personnalisation »
ou
- en démarrant le programme « Personnalisation » dans le « Panneau de configuration ».
- Ouvrez le menu « Paramètres d'affichage » pour ajuster la résolution et la fréquence.

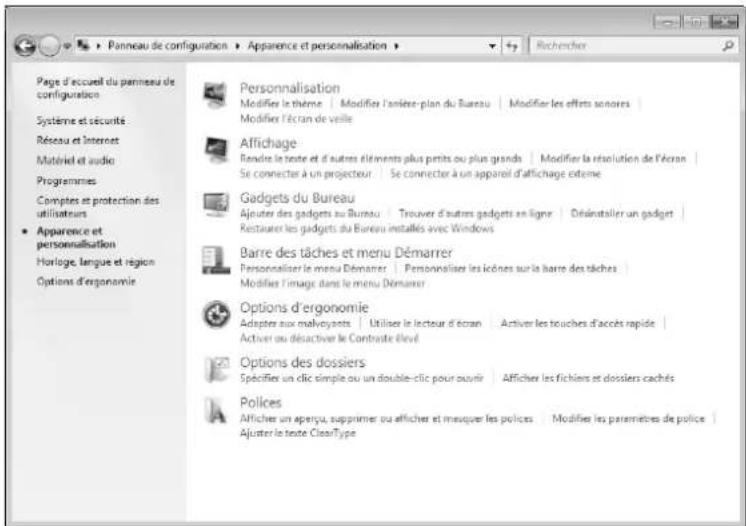

Réglages de l'écran sous Windows® 7
Sous Windows® 7, procédez aux réglages de l'écran dans le programme Windows « Apparence et personnalisation ». Le programme peut être lancé de la manière suivante :
- clic droit sur la surface de travail Windows (Bureau) puis clic gauche sur « Personnalisation »
ou
- avec Démarrage ⇒ Panneau de configuration ⇒ Apparence et personnalisation par un double clic gauche.
- Sélectionnez le menu Affichage Modifier la résolution de l'écran pour ajuster la résolution et la fréquence.

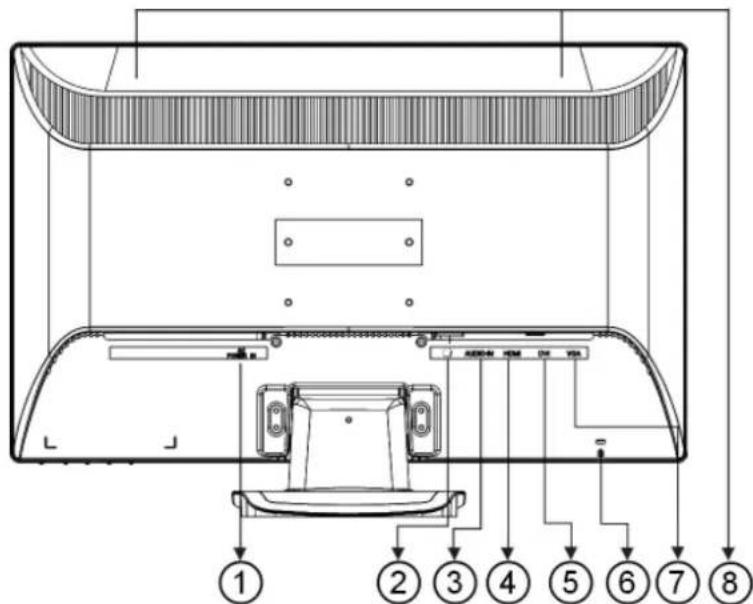

Connectique arrière
(III.: arrière de l'écran)
- Alimentation électrique (POWER IN)
- Prise casque (EARPHONE)
Attention!
L'utilisation d'un casque avec un volume élevé peut entraîner des problèmes d'ouïe permanents. Réglez le volume à son niveau le plus bas avant de commencer la lecture. Démarrer la lecture et augmentez le volume jusqu'à un niveau agréable pour vous. La modification du réglage de base de l'égaliseur peut accroître le volume et entraîner des problèmes d'ouïe permanents.
Si un appareil est utilisé pendant une longue période à un volume élevé avec un casque, cela peut entraîner des lésions à la capacité auditive de l'auditeur.
- Prise jack stéréo 3,5 mm (AUDIO IN)
- Port HDMI (HDMI)
- Port DVI-D à 24 broches (DVI)
- Port pour dispositif antivol Kensington
- Port mini D-Sub à 15 broches (VGA)
- Haute-parleurs
Connexion de l'écran
- Assurez-vous que l'écran n'est pas encore raccordé au réseau électrique (fiche secteur non branchée) et qu'écran et ordinateur ne sont pas encore allumés.
- Préparez éventuellement votre ordinateur pour le branchement d'un écran afin de garantir que les réglages pour votre nouvel écran sont corrects.
1 Raccordement du câble de signal
- Enfichez le câble de signaux dans les prises VGA, HDMI ou DVI adéquates de l'ordinateur et de l'écran à cristaux liquides TFT.
2 Raccordement du câble audio
- Branchez le câble audio dans les prises adéquates de l'ordinateur et de l'écran.
3 Raccordement au secteur
- Raccordez le câble électrique du chargeur au port d'alimentation électrique de l'écran. Raccordez à présent une extrémité du câble fourni au chargeur et l'autre extrémité dans une prise électrique. La prise doit se trouver à proximité de votre écran et être facilement accessible. (Utiliser le même circuit que pour l'ordinateur.)
4 Mise en route de l'écran
- Allumez votre écran via le bouton marche/veille, situé à l'avant de l'appareil. Allumez ensuite votre ordinateur.

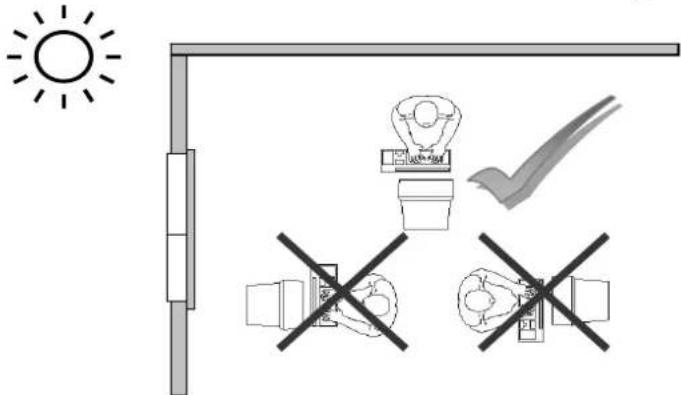

Emplacement de l'écran
Attention : positionnez votre écran de manière à éviter les reflets, les lumières aveuglantes et les forts contrastes.
(III. : emplacement de l'écran)
- Surface d'appui pour les mains : 5 - 10 cm
- Ligne supérieure de l'écran à la hauteur des yeux ou légèrement en dessous
• Distance des yeux : de 40 à 70 cm - Espace pour les jambes (vertical) : au moins 65 cm
- Espace pour les jambes (horizontal) : au moins 60 cm

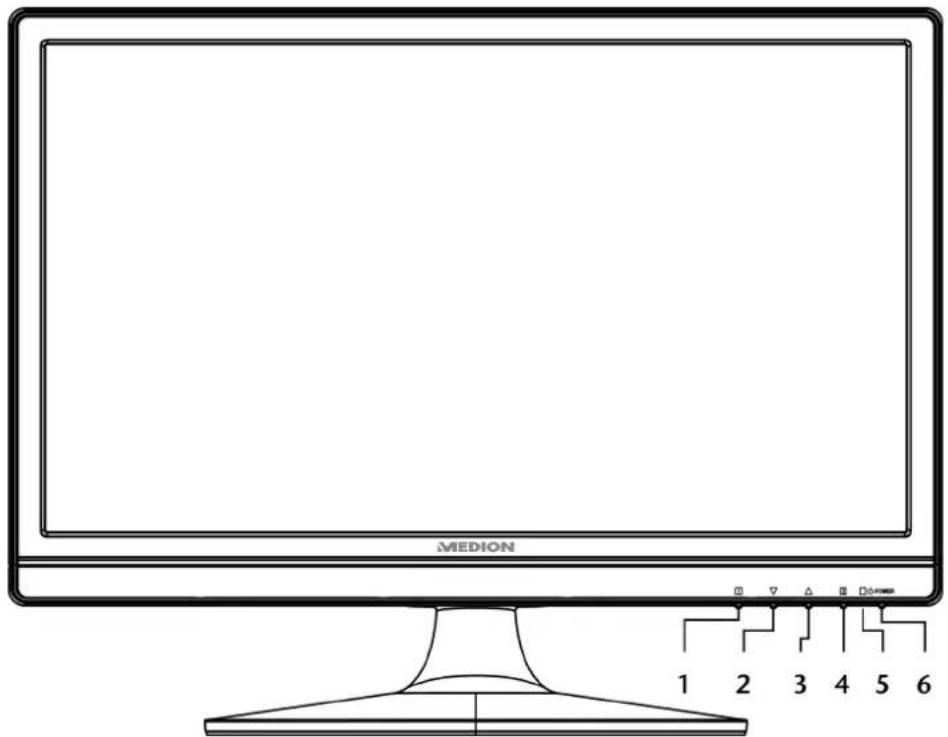

Éléments de commande
| Réf. | Touche | Description |
| 1 | Cette touche permet d'afficher l'OSD (On Screen Display). Appuyez sur cette touche pour quitter l'OSD.1+ Verrouillage Power, lorsque l'OSD n'est pas activé1+ Verrouillage OSD, lorsque l'OSD n'est pas activéPour activer/désactiver le verrouillage, maintenez les touches enfoncées jusqu'à ce que la barre affichée soit complètement passée de gauche à droite. Un message s'affiche alors à l'écran. | |
| 2 | Lorsque l'OSD est activé, utilisez cette touche pour sélectionner un paramètre et réduire la valeur.Si vous ne vous trouvez pas dans l'OSD : invocation directe du menu Contraste/Luminosité. | |
| 3 | Lorsque l'OSD est activé, utilisez cette touche pour sélectionner un paramètre et augmenter la valeur.Quand l'OSD n'est pas activé, elle ouvre directement le menu du Mode Image. | |
| 4 | Cette touche permet de confirmer le choix du paramètre à modifier.Quand l'OSD n'est pas activé, elle ouvre le menu Sélection de l'entrée. | |
| 5 | Témoin de fonctionnement | Indique l'état de fonctionnement. |
| 6 | Cette touche vous permet d'allumer l'écran TFT ou de le faire basculer en mode Veille. |
Réglage de l'écran
Le menu OSD (On Screen Display) vous permet de régler certains paramètres de l'écran.
Utilisation du menu (OSD)
-
Appuyez sur la touche Ⓗ, pour activer l' OSD.
-
Les touches de sélection de fonction / vous permettent de sélectionner les options du menu principal.
-
Confirmez votre sélection à l'aide de la touche 2.
-
Appuyez sur la touche ①, pour quitter l' OSD.
Remarque
Si aucune touche de l'écran n'est actionnée, le menu OSD disparaît automatiquement au bout d'un laps de temps prédéfini.
Le menu (OSD)
Les principales fonctions ou possibilités de réglage de l'affichage à l'écran (OSD) sont expliquées ci-dessous.
Remarque!
Suite à d'éventuelles modifications techniques, les menus décrits ici peuvent diverger de ceux affichés sur votre écran.
| Option de menu | Fonction / Sous-menu | ||
 | Réglage automatique (Automatic adjustment) : définit le positionnement horizontal et vertical, la phase (réglage de précision) et l'horloge (taille H). | ||
 | Contraste (Contrast) : définit le contraste de l'image.Luminosité (Brightness) : pour ajuster la luminosité de l'image.DCR : vous pouvez ici activer/désactiver la fonction DCR (contraste dynamique).ECO : activer et désactiver ECO. L'ajustement du contraste et de la luminosité est désactivé en mode ECO.OD : Activer et désactiver la fonction OD (Overdrive). Si cette fonction est activée, le temps de réaction est réduit de 5 ms (typ.) à 2 ms (gris à gris, typ.). | ||
 Important!Pour pouvoir procéder à des réglages du contraste et de la luminosité, le paramètre Standard doit être sélectionné dans Mode Image. | |||
 | Sélection de l'entrée (Input source) : choisissez ici le signal d'entrée. | ||
 | Ajustage audio (Audio adjustment) : pour le réglage des fonctions audio. | ||
| Volume : définit le volume sonore au niveau des haut-parleurs.Muet (Mute) : permet d'activer/de désactiver la fonction Sourdine. | |||
 | Réglage de la couleur (Colour adjustment) : sélection des couleurs pour l'amélioration de la luminosité et de la saturation des couleurs. Vous avez le choix entre : froid, normal, chaud et couleur personnalisée. | ||
| Froid (Cool) : ajoute du bleu à l'écran et génère un blanc plus froid.Normal (Normal) : ajoute du rouge à l'écran et génère un blanc plus chaud et un rouge plus intense.Chaud (Warm) : ajoute du vert à l'écran et génère une teinte plus sombre.Couleur personnalisée (User colour) : réglage individuel du rouge (R), du vert (G) et du bleu (B). | |||
 | Informations (Information) : affiche des informations relatives au signal d'entrée actuel de la carte graphique de votre ordinateur. | ||
 | Réglage manuel de l'image (Manual image adjustment) : taille horizontale, positionnement H./V., ajustement, netteté, rapport largeur/hauteur. | ||
 | Taille horizontale (Horizontal size) : définit la largeur de l'écran. | ||
 | Position H./V.(H./V. Position) : définit le positionnement horizontal et vertical de l'image vidéo. | ||
 | Réglage fin de l'image (Fine tune) : réglage de précision pour améliorer l'affichage à l'écran. | ||
 | Netteté (Sharpness) : pour le réglage de la netteté d'un signal. | ||
 | Réglage Mode Vidéo (Video mode adjustment) : sélectionner un format d'image | ||
 | Mode Image (Picture Mode) : offre un environnement d'affichage optimal selon le contenu affiché. | ||
| Standard convient aux environnements Windows en général et aux réglages d'écran standard.Jeu (Game) est idéal pour les jeux PC/TV.Vidéo est idéal pour la lecture de téléfilms et d'images en mouvement.Paysage (Landscape) est idéal pour l'affichage d'images de paysages.Texte est idéal pour le traitement et l'affichage de texte dans un environnement de traitement de texte. | |||
| Configuration (Setup menu) : langue, positionnement de l'OSD, durée d'affichage de l'OSD. | |||
| Langue (Language) : permet à l'utilisateur de sélectionner une des langues disponibles. | |||
| Position de l'OSD (OSD position) : appuyez sur la touche 2 pour choisir entre le réglage horizontal et vertical du positionnement de l'OSD. | |||
| Position H. (H. Position) : pour le réglage horizontal du positionnement de l'OSD.Position V. (V. Position) : pour le réglage vertical du positionnement de l'OSD. | |||
| Interruption de l'OSD (OSD time out) : pour la désactivation automatique de l'OSD une fois le laps de temps prédéfini écoulé. | |||
| Arrière-plan OSD (OSD background) : permet l'activation et la désactivation de l'arrière-plan de l'OSD. | |||
 | Réinitialiser (Memory recall) : pour la restauration des réglages d'usine des options de gestion vidéo & audio. | ||
Dispositifs d'économie d'énergie
Le présent écran dispose de différents états d'économie d'énergie qui sont respectivement spécifiés par l'ordinateur / le système d'exploitation, ce qui satisfait aux exigences actuelles en matière de réduction de la consommation d'énergie :
| État | Puissance (valeur nominale) | Couleur de la diode lumineuse | Veille (environ) |
| ON (allumé) | < 30 watts | Bleu | - |
| VEILLE | < 0,5 watt | Orange | 2 secondes |
L'écran reste en veille – en fonction du système d'exploitation – jusqu'à la détection d'un signal de contrôle ou jusqu'à l'activation du clavier ou de la souris (si disponible).
Pour commuter de l'état EN VEILLE à l'état d'exploitation MARCHE, l'écran a besoin d'environ 2 secondes.
Service après-vente
Résolution de problèmes
Si vous rencontrez des problèmes avec votre écran, assurez-vous tout d'abord que vous l'avez installé correctement (lisez le chapitre « Mise en service » à partir de la page 4). Si les problèmes persistent, lisez dans ce chapitre les informations concernant les solutions possibles.
Localisation de la cause
Les dysfonctionnements peuvent parfois avoir des causes banales ou être la conséquence de composants défectueux. Nous vous proposons ci-après un petit guide pour tenter de résoudre vous-même le problème. Si les instructions données ne permettent pas de résoudre les problèmes, n'hésitez pas à nous contacter, afin que nous puissions vous aider.
Contrôle des raccordements et des câbles
Commencez par un contrôle visuel minutieux de tous les raccordements par câble. Si les voyants lumineux ne fonctionnent pas, assurez-vous que l'écran et l'ordinateur sont correctement alimentés en courant.
Erreurs et causes possibles
L'écran n'affiche pas d'image :
Vérifiez :
- Alimentation électrique : la fiche du cordon d'alimentation doit être bien enfoncée dans la prise et l'interrupteur doit être en position MARCHE.
- Source de signal : vérifiez que la source de signal (ordinateur ou autre) est allumée et que le câble de raccordement est bien branché.
- Fréquences de rafraîchissement de l'image : la fréquence de rafraîchissement de l'image actuelle doit convenir à un écran.
- Écran de veille : si l'écran de veille est activé, appuyez sur une touche quelconque et déplacez la souris afin de désactiver le mode.
- Connecteur du câble de signal : si les broches (pins) sont déformées, contactez votre service après-vente.
- Réglez des valeurs compatibles avec votre écran (voir « Préparatifs sur votre PC », page 5).
L'image défile sans cesse ou est instable :
Vérifiez :
- Connecteur du câble de signal : si les broches (pins) sont déformées, contactez votre service après-vente.
- Connecteur du câble de signal : les fiches du câble de transmission du signal doivent être bien enfoncées dans les prises.
- Carte graphique : vérifiez que les réglages sont corrects.
- Fréquences de rafraîchissement de l'image : sélectionnez des valeurs admissibles dans vos réglages graphiques.
- Signal de la sortie écran : le signal de la sortie écran de l'ordinateur doit correspondre aux caractéristiques techniques de l'écran.
- Enlevez les appareils qui risquent de provoquer des perturabtions (téléphones mobiles, enceintes acoustiques, etc.) à proximité de votre écran.
- Évitez l'utilisation de rallonges d'écran.
Les caractères sont trop sombres, l'image est trop petite, trop grande ou non centrée, etc. :
- Réajustez les réglages correspondants (réglage de l'écran, page 6).
Les couleurs ne sont pas affichées proprement :
- Contrôlez les broches (pins) du câble de signal : si elles sont déformées, contactez votre service après-vente.
- Réglez les couleurs dans le menu OSD.
- Évitez l'utilisation de rallonges d'écran.
L'affichage est trop clair ou trop sombre :
- Vérifiez que le niveau de sortie vidéo de l'ordinateur correspond aux caractéristiques techniques de l'écran.
- Sélectionnez « Réglage automatique » pour optimiser les réglages de la luminosité et du contraste. Pour l'optimisation, l'écran doit afficher une page de texte (p. ex. Explorer, Word, etc.).
L'image tremble :
- Vérifiez que la tension de service correspond aux caractéristiques techniques de l'écran.
- Sélectionnez « Réglage automatique » pour optimiser le réglage des pixels et de la synchronisation des phases. Pour l'optimisation, l'écran doit afficher une page de texte (p. ex. Explorer, Word, etc.).
Informations sur le pilote
Votre moniteur ne nécessite aucune installation de pilote pour fonctionner correctement.
Si toutefois le système d'exploitation vous invitait à sélectionner un pilote de moniteur, vous pouvez télécharger le fichier du pilote à partir du site Internet indiqué ci-dessous.
L'installation du pilote peut se faire de différentes façons suivant le système d'exploitation. Suivez les instructions correspondant à votre système.
www.medion.com
Vous avez besoin d'une aide supplémentaire ?
Si les suggestions indiquées aux paragraphes ci-dessus n'ont pas permis de résoudre le problème, veuillez nous contacter en prenant soin de vous munir des informations suivantes :
- Quelle est la configuration de votre ordinateur ?
- Quels sont les périphériques que vous utilisez ?
- Quels messages sont affichés à l'écran ?
- Quel logiciel utilisiez-vous lorsque l'erreur s'est produite ?
- Qu'avez-vous déjà tenté pour résoudre le problème ?
- Si vous possédez déjà un numéro de client, veuillez nous le communiquer.
Entretien
La durée de vie de votre écran peut être prolongée si vous prenez les précautions suivantes :
Attention!
Le boîtier de l'écran ne contient aucune pièce à entretenir ou à nettoyer.
- Débranchez toujours tous les câbles de connexion et le cordon d'alimentation avant le nettoyage.
- N'utilisez ni solvants ni produits de nettoyage caustiques ou gazeux.
- Nettoyez l'écran à l'aide d'un chiffon doux non pelucheux.
- Veillez à ce qu'aucune goutte d'eau ne reste sur l'écran : l'eau peut provoquer des décolorations irréversibles.
- N'exposez pas l'écran à un rayonnement solaire intense ni à des rayons ultraviolets.
- Conservez l'emballage d'origine afin de pouvoir transporter l'appareil dans les meilleures conditions.
Recyclage
Emballage
Votre appareil se trouve dans un emballage afin d'éviter qu'il ne s'abîme pendant le transport. Les emballages sont fabriqués dans des matériaux pouvant être recyclés écologiquement et remis dans un point de collecte approprié.
Appareil
Lorsque l'appareil arrive en fin de vie, ne le jetez jamais dans une poubelle classique. Informez-vous sur les possibilités de recyclage écologique.
Pixels défectueux des écrans
Les écrans TFT d'une résolution de 1920 x 1080 pixels, se composant chacun de trois sous-pixels (rouge, vert et bleu), utilisent au total env. 6,2 millions de transistors de commande. Compte tenu de ce très grand nombre de transistors et des processus de fabrication extrêmement complexes qui y sont associés, il peut parfois y avoir des pixels défectueux.
Par le passé, il existait de nombreuses méthodes permettant de définir le nombre de pixels défectueux toléré. Mais elles étaient généralement très compliquées et variaient fortement d'un fabricant à l'autre. C'est la raison pour laquelle MEDION a choisi, en matière de garantie, de se conformer aux exigences strictes et transparentes de la norme ISO 9241-307, classe II pour tous les écrans TFT. Ces exigences se résument ainsi :
La norme ISO 9241-307 propose entre autres une définition des caractéristiques relatives aux erreurs de pixels. Les erreurs de pixels sont répertoriées en quatre classes et trois types d'erreur. Chaque pixel se décompose à son tour en trois sous-pixels correspondant aux couleurs de base (rouge, vert, bleu).
| lumineux | noir | |||
| 0 0 0 0 0 | ||||
| I 1 1 2 | 1 | |||
| 1 | 3 | |||
| 0 | 5 | |||
| II | 2 | 2 | 0 5 | |
| 5-n* | 2xn* | |||
| 0 | 10 | |||
| III 5 15 50 | 0 | |||
| 50-n* | 2xn* | |||
| 0 | 100 | |||
| IV 50 150 500 | 0 | |||
| 500-n* | 2xn* | |||
| 0 | 1000 | |||
n^*=1,5
Le nombre d'erreurs tolérées dans les types figurant ci-dessus pour chaque classe est calculé sur un million de pixels et doit être converti en fonction de la résolution physique des écrans.
Reproduction du présent mode d'emploi
Ce document contient des informations légalement protégées. Tous droits réservés. La reproduction mécanique, électronique ou par quelque autre moyen que ce soit est interdite sans autorisation écrite du fabricant.
Caractéristiques techniques
- Modèle X57005 (MD)
• Taille de l'écran 68,6 cm (27"), TFT
• Rapport largeur/hauteur 16:9
- Tension nominale AC 100-240 V \~ 50/60 Hz Courant nominal 1 A
• Résolution 1920 x 1080
- Luminosité 300 cd/m²(typ.)
- Temps de réaction 2 ms (grey to grey, typ.)
• Temps de réaction 3,4 ms (typ.)
• Angle de vue h/v 160° (typ.) CR>10
- Entrée RGB, analogique Port D-Sub à 15 broches
- Entrée RGB, numérique DVI-D avec déverrouillage HDCP
- Entrée HDMI HDMI avec déverrouillage HDCP
- Entrée audio jack stéréo 3,5 mm
- Sortie audio 2 × 2 ~W .
Prise casque 3,5 mm
- Commande utilisateur Courant MARCHE/ARRÊT, OSD
- Températures En marche : 0^ C +35^ C
À l'arrêt : -20^ C \~ +60° C
- Humidité En marche < 80 %
(sans condensation) À l'arrêt < 90 %
- Poids (net/brut) 5,3 kg / 7,1 kg
- Dimensions (lxhxp) env. 647 x 455 x 239,5 mm
• Consommation en veille < 0,5 watt
- Consommation en fonctionnement < 30 watts
CE
Copyright © 2012
Tous droits réservés.
Tous droits d'auteur du présent mode d'emploi réservés.
Le copyright est la propriété de la société Medion®.
Marques déposées :
MS-DOS ^® et Windows ^® sont des marques déposées de la société Microsoft ^® .
Pentium ^® est une marque déposée de la société Intel ^® .
Les autres marques déposées sont la propriété de leurs titulaires respectifs.
Sous réserve de modifications techniques et visuelles ainsi que d'erreurs d'impression.
Contenido
Contenido....1
Medion France 75 Rue de la Foucaudière 72100 LE MANS France
Service Hotline: 02 43 16 60 30 (appel non surtaxé) Service PREMIUM hors garantie: 08 92 35 05 40 (0,34 €/min.)
Internet: www.medion.fr E-mail Support: Pour nous contacter, merci de vous rendre sur notre site Internet (www.medion.fr) à la rubrique «Service» puis «Contact».
Medion Service Center Visonic S.A. c/ Miguel Faraday, 6 Parque Empresarial „La Carpetania“, N-IV Km. 13 28906 Getafe, Madrid España
Hotline: 902151448 Fax: 914604772
Internet www.medion.es/ E-mail Support service-spain@medion.com
Medion Nordic A/S Naverland 29A 2600 Glostrup Danmark
Hotline: (+45) 70212024 Fax: (+45) 70212029
Internet www.medion.dk E-mail Support service-denmark@medion.com
