TXRZ630 - Récepteur audio-vidéo ONKYO - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Récepteur audio-vidéo
Puissance de sortie	100 W par canal (8 ohms)
Nombre de canaux	9.2 canaux
Formats audio pris en charge	DTS-HD Master Audio, Dolby TrueHD, DTS:X, Dolby Atmos
Connectivité	HDMI, USB, Bluetooth, Wi-Fi
Entrées HDMI	8 entrées HDMI, 2 sorties HDMI
Compatibilité vidéo	4K Ultra HD, HDR10, Dolby Vision
Fonctionnalités de mise en réseau	Streaming audio via AirPlay, Spotify, Tidal
Maintenance	Nettoyage régulier des grilles de ventilation, mise à jour du firmware
Sécurité	Protection contre les courts-circuits, protection thermique
Dimensions	435 x 162 x 380 mm
Poids	11.5 kg
Garantie	2 ans

FOIRE AUX QUESTIONS - TXRZ630 ONKYO

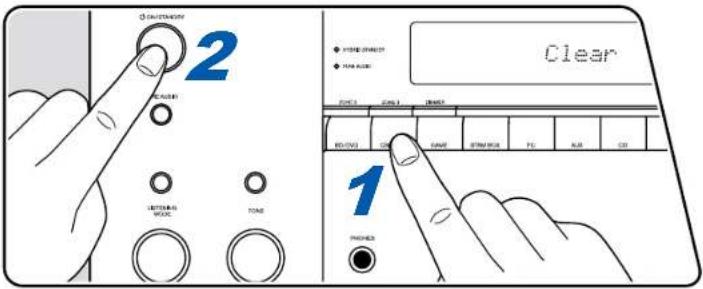

Comment réinitialiser mon ONKYO TX-RZ630 ?

Pour réinitialiser votre ONKYO TX-RZ630, éteignez l'appareil, puis maintenez enfoncé le bouton 'Power' tout en appuyant sur le bouton 'Setup' jusqu'à ce que le logo Onkyo apparaisse.

Pourquoi mon récepteur n'émet-il pas de son ?

Vérifiez que les câbles d'enceintes sont correctement branchés et que le récepteur est bien configuré pour la source audio choisie. Assurez-vous également que le volume n'est pas au minimum.

Comment connecter mon ONKYO TX-RZ630 à mon réseau Wi-Fi ?

Accédez au menu 'Setup', sélectionnez 'Network', puis 'Wi-Fi' et suivez les instructions à l'écran pour entrer votre mot de passe Wi-Fi et connecter l'appareil.

Mon ONKYO TX-RZ630 ne se connecte pas à mon téléviseur via HDMI. Que faire ?

Vérifiez que le câble HDMI est en bon état et correctement connecté aux ports HDMI IN et HDMI OUT. Assurez-vous également que le téléviseur est réglé sur la bonne entrée HDMI.

Comment mettre à jour le firmware de mon ONKYO TX-RZ630 ?

Connectez le récepteur à Internet, allez dans le menu 'Setup', sélectionnez 'Update', puis 'Firmware' pour rechercher et installer les mises à jour disponibles.

Que faire si l'écran de mon ONKYO TX-RZ630 reste noir ?

Vérifiez que le récepteur est allumé et que le câble d'alimentation est bien branché. Essayez également de changer de source ou de redémarrer l'appareil.

Comment configurer les enceintes sur mon ONKYO TX-RZ630 ?

Utilisez l'Assistant de configuration de haut-parleurs intégré. Accédez au menu 'Setup', sélectionnez 'Speaker', puis suivez les instructions pour calibrer vos enceintes.

Mon ONKYO TX-RZ630 s'éteint tout seul. Pourquoi ?

Cela peut être dû à une surchauffe, à un court-circuit dans les câbles d'enceintes ou à une fonction d'économie d'énergie activée. Vérifiez les connexions et assurez-vous que le récepteur a suffisamment d'espace pour respirer.

MODE D'EMPLOI TXRZ630 ONKYO

- Raccorder les enceintes

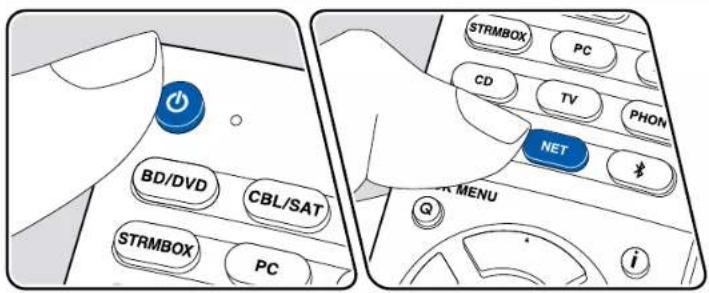

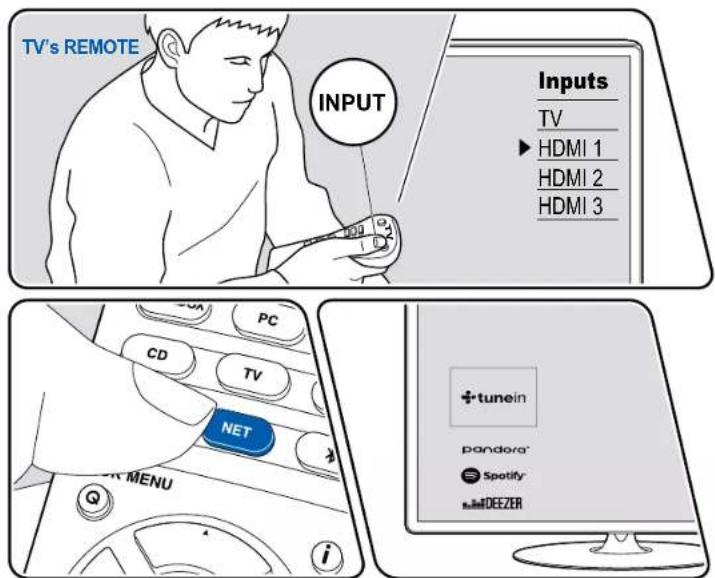

Lecture

Configuration

Dépannage

Appendice

Informations supplémentaires

Contents » Raccordements » Lecture » Configuration »

Ce que contient la boîte 5

Nom des pièces 6

Panneau frontal 6

Afficheur 8

Panneau arrière 9

Télécommande

11

Raccordements

Raccorder les enceintes 13

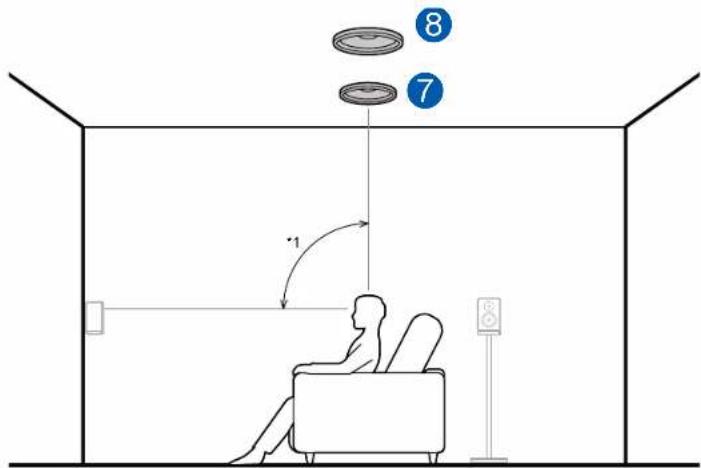

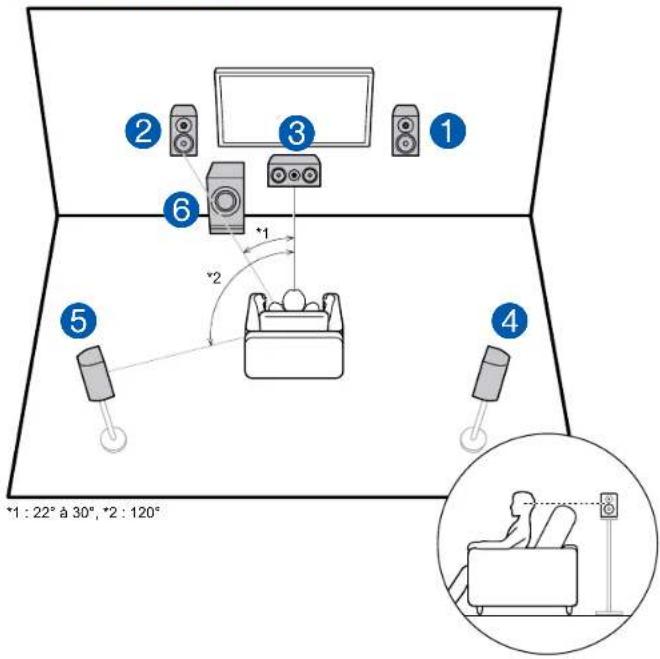

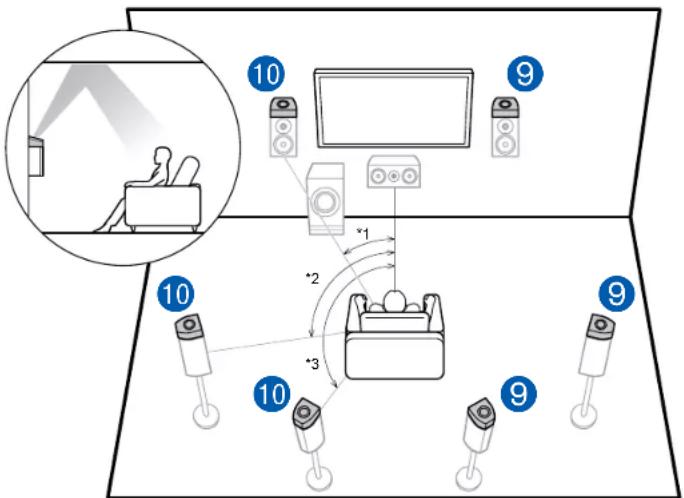

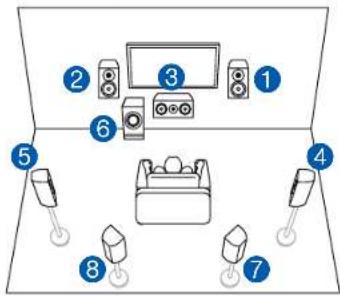

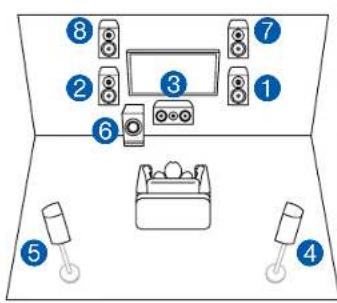

Installation d'enceintes 14

Réglages "Speaker Setup" et Raccordement des enceintes 32

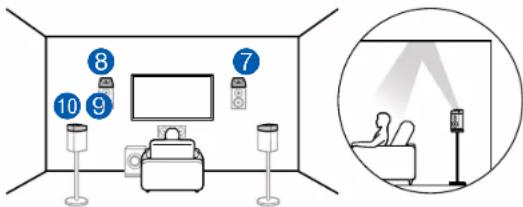

Combinaisons d'enceintes 45

Raccorder le téléviseur 46

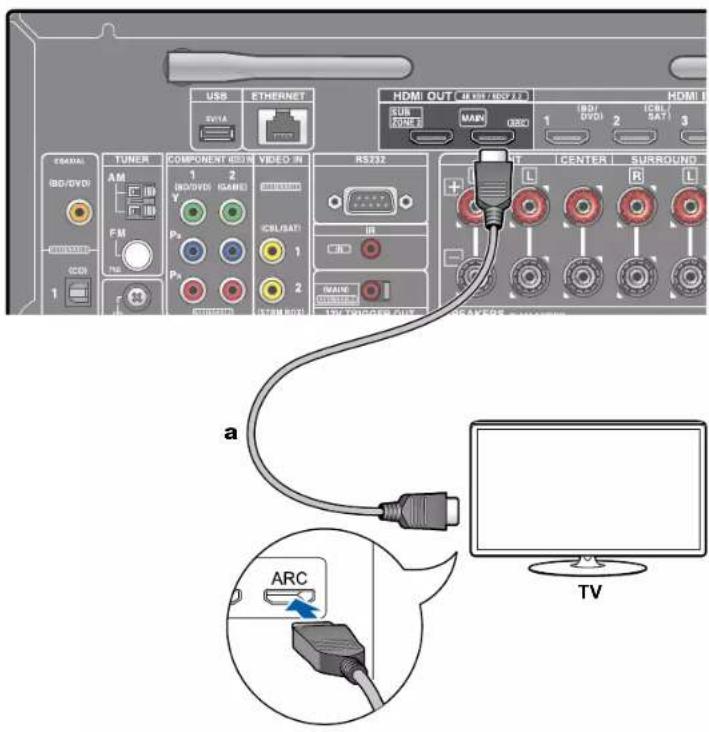

Vers un téléviseur ARC 47

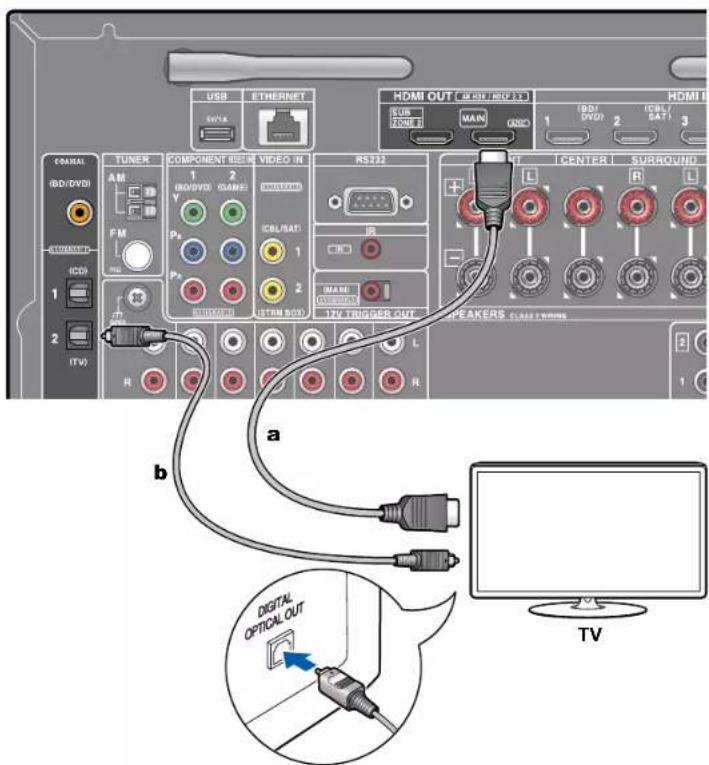

Vers un téléviseur non compatible ARC 48

Raccorder les appareils de lecture 49

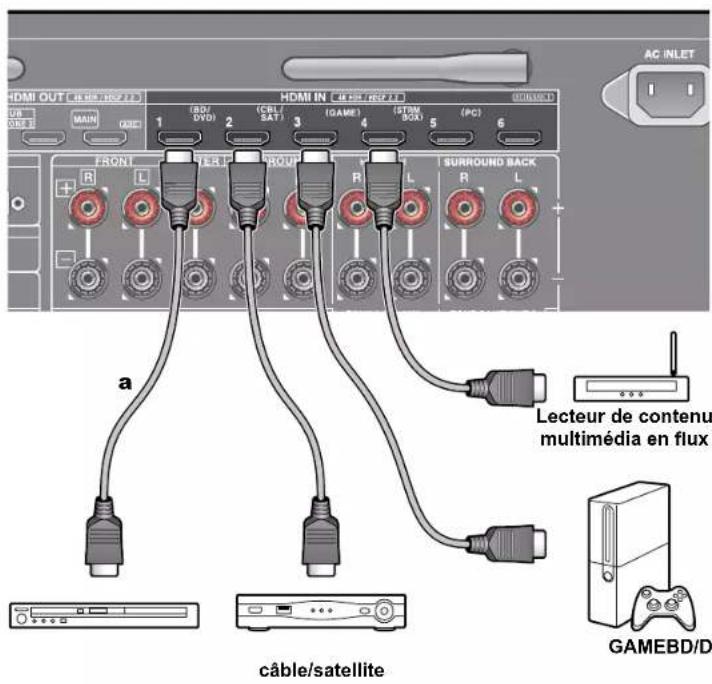

Raccorder un appareil AV avec prise HDMI installée 49

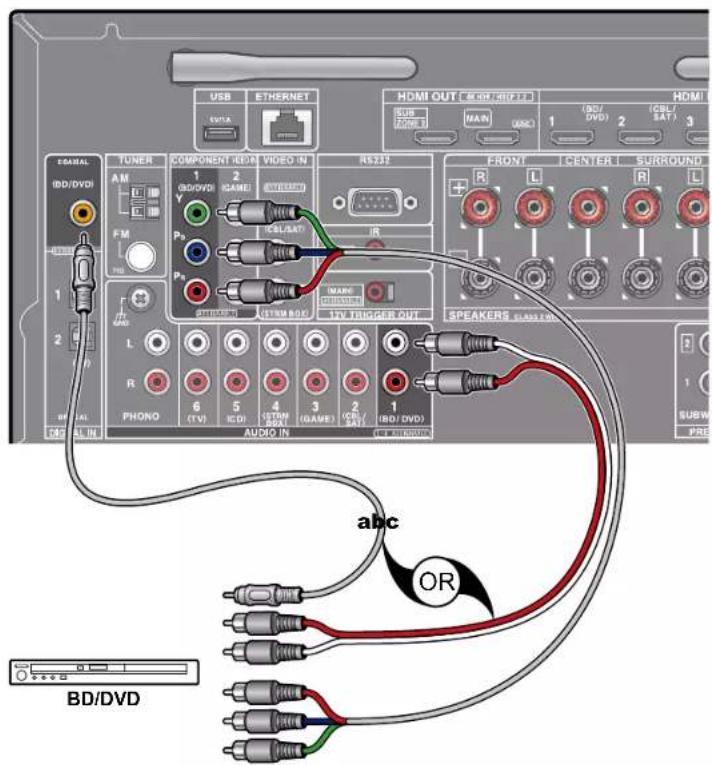

Raccorder un appareil AV sans prise HDMI installée 50

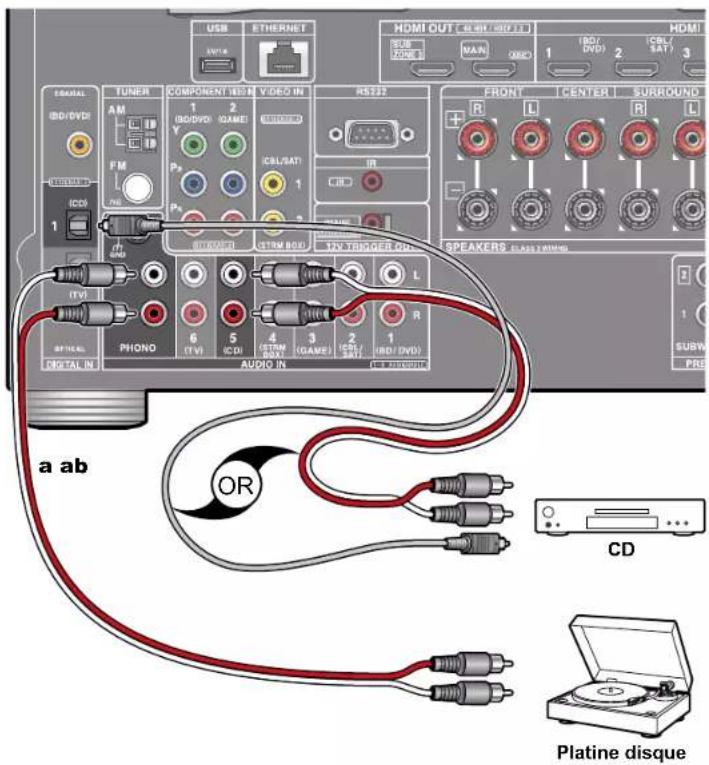

Raccorder un appareil Audio 51

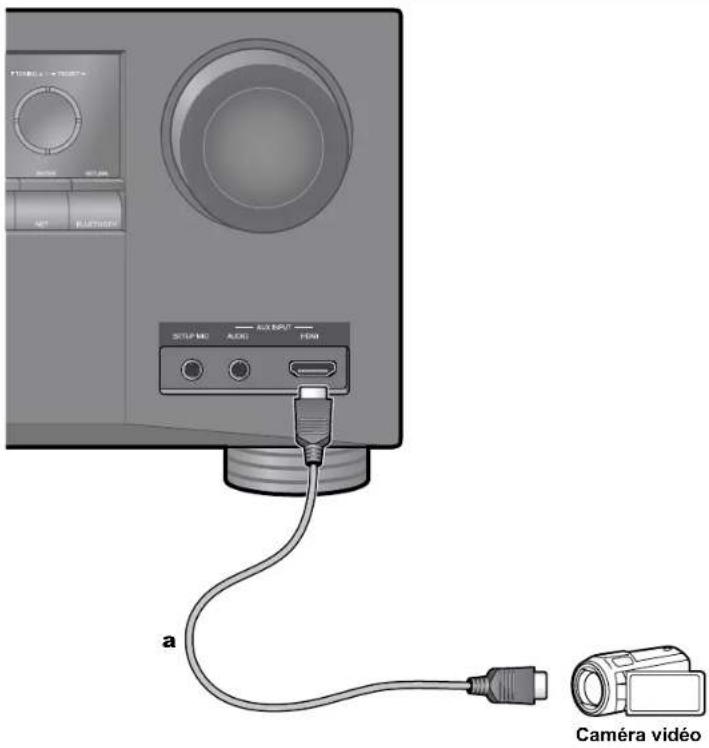

Raccorder une caméra vidéo, etc. 52

Raccorder un appareil AV dans une autre pièce

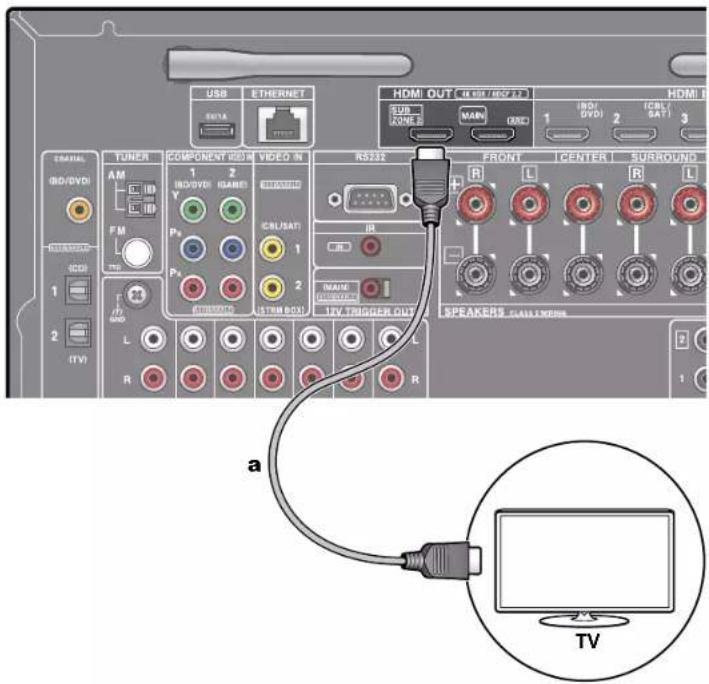

Raccordement à un téléviseur (ZONE 2) 53

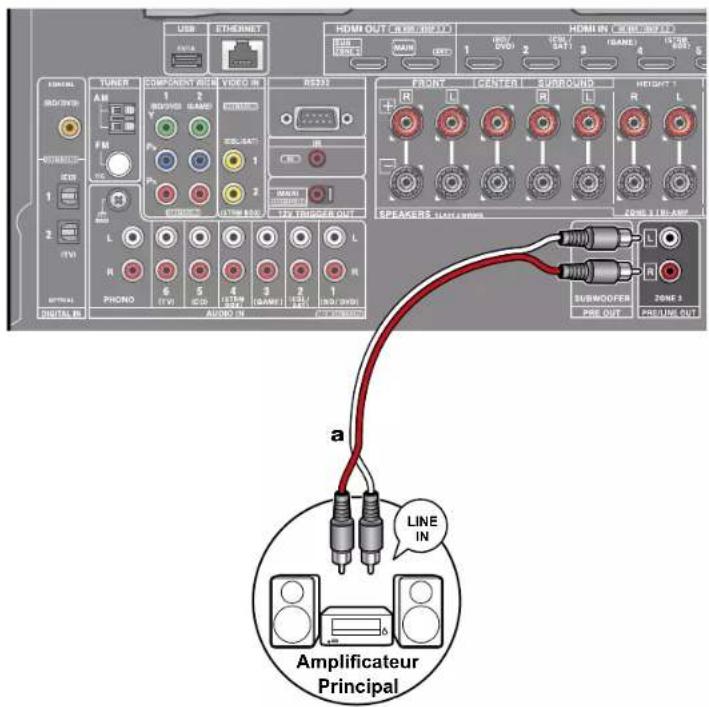

Raccorder un amplificateur principal (ZONE 2) 54

Brancher les antennes 55

Connexion au réseau 56

Raccordement de Périphériques de Commande

Externes 57

Port IR IN 57

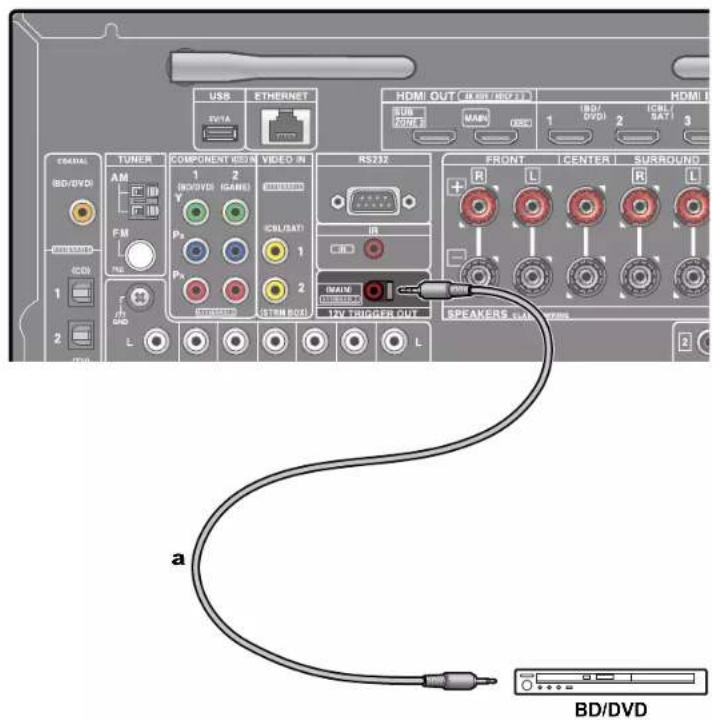

Prise 12V TRIGGER OUT 58

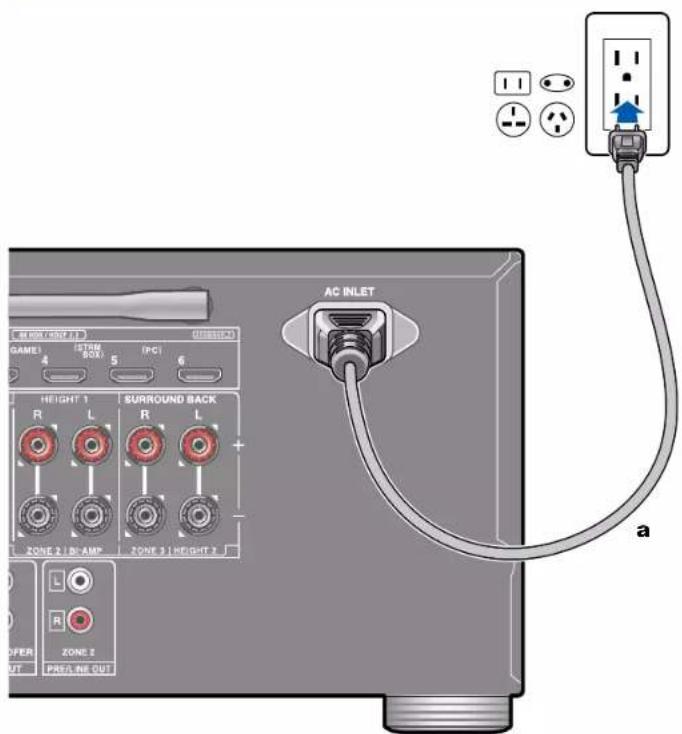

Branchement du cordon d'alimentation 59

Lecture

Lecture d'un appareil AV 61

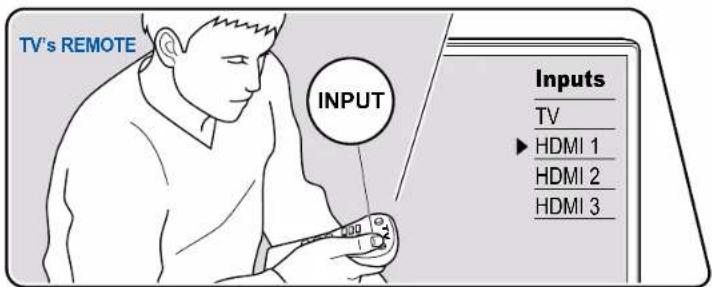

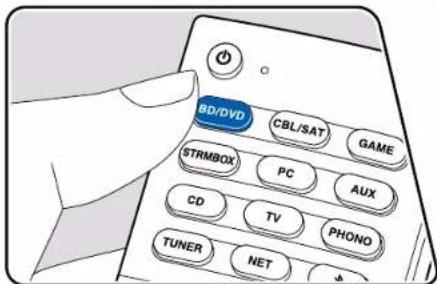

Commandes de base 61

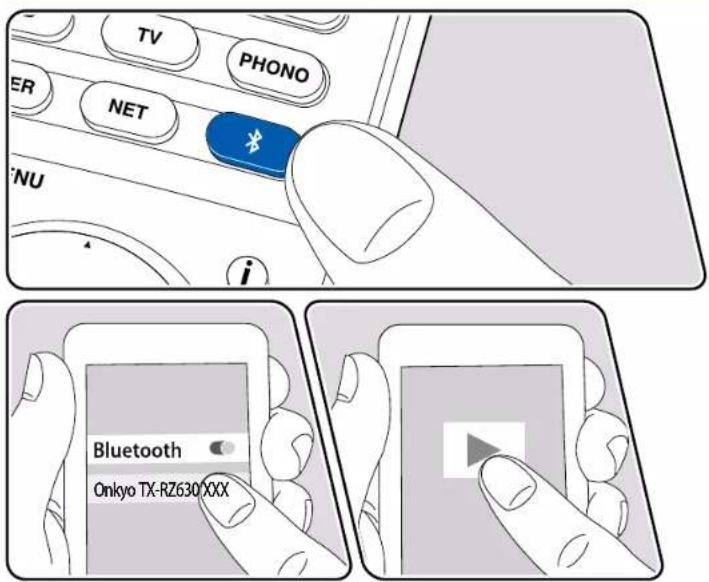

Lecture BLUETOOTH® 62

Commandes de base 62

Radio Internet 63

Lecture 63

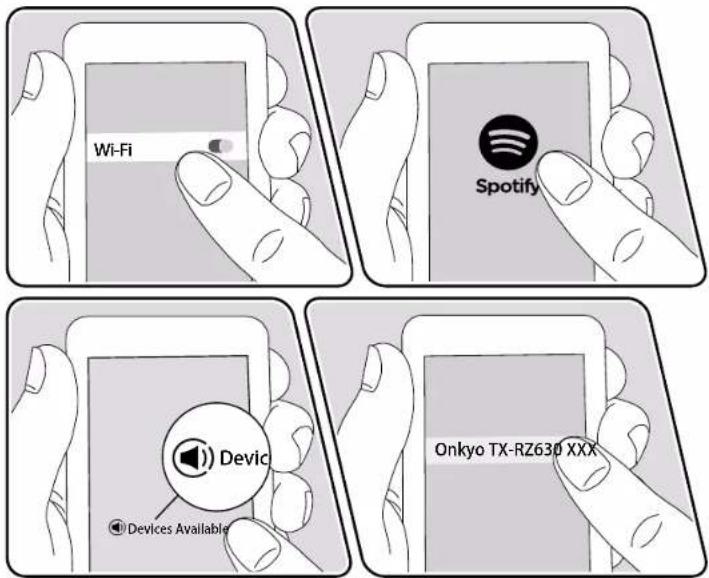

Spotify 65

Lecture 65

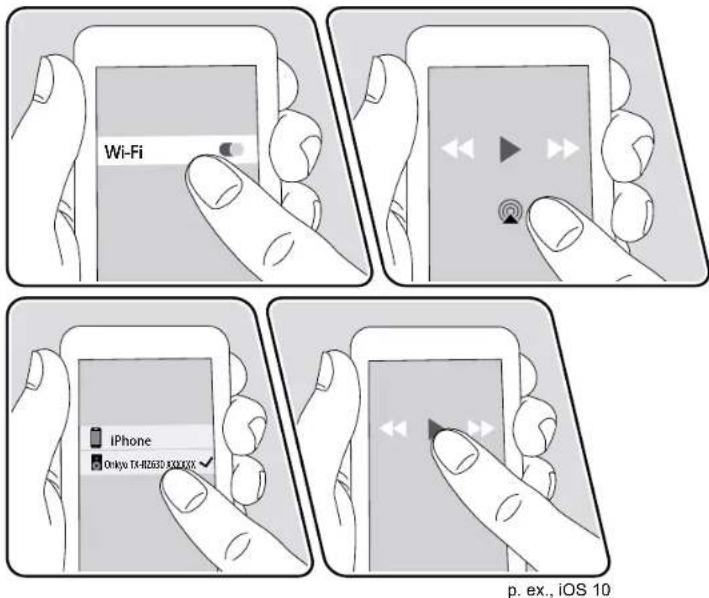

AirPlay ^® 66

Commandes de base 66

DTS Play-Fi® 67

Lecture 67

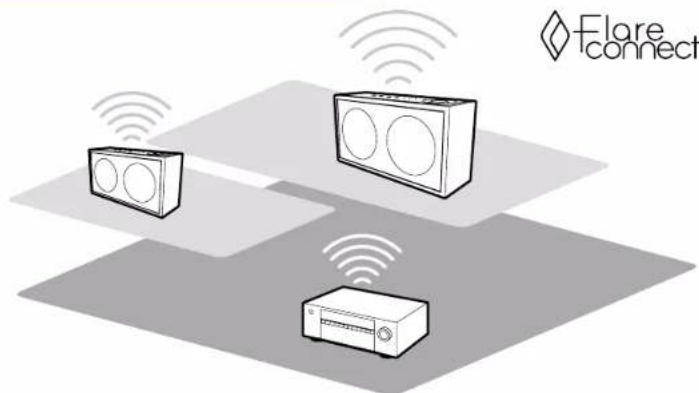

FlareConnect™ 68

Lecture 68

Contents » Raccordements » Lecture » Configuration »

Périphérique de stockage USB 69

Commandes de base 69

Périphérique et formats pris en charge 71

Lire des fichiers sur un PC et NAS (Music Server) 72

Réglages de Windows Media® Player 72

Lecture 73

Formats audio pris en charge 76

Play Queue 77

Configuration initiale 77

Ajouter des informations Play Queue 77

Classer et Supprimer 78

Lecture 78

Écoute de la radio AM/FM 79

Syntonisation d'une station de radio 79

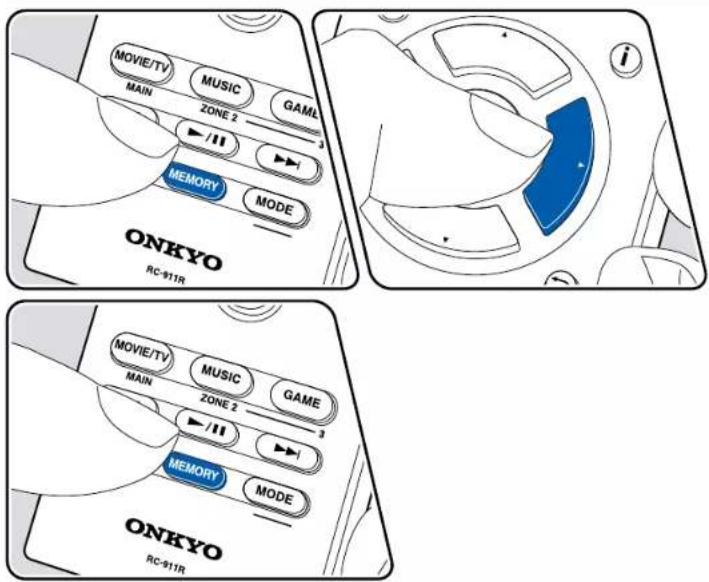

Prérégler une station de radio 81

Multizone

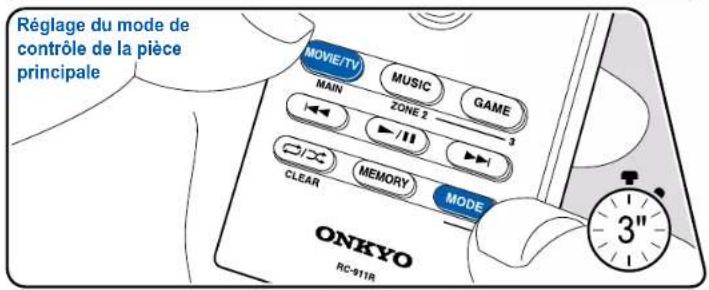

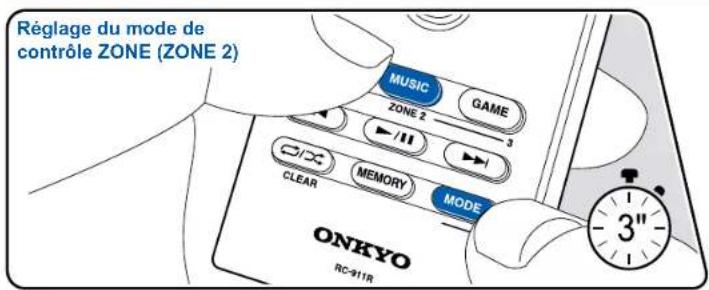

Changer le mode de la télécommande (ZONE 2) 84

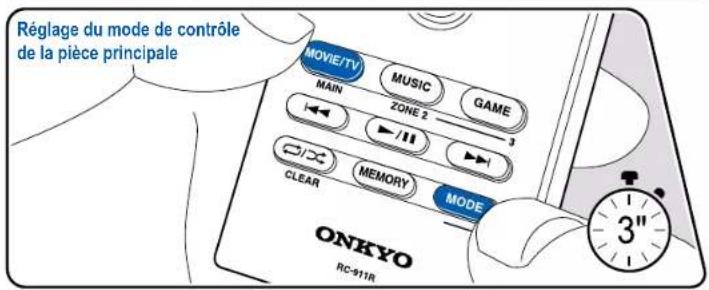

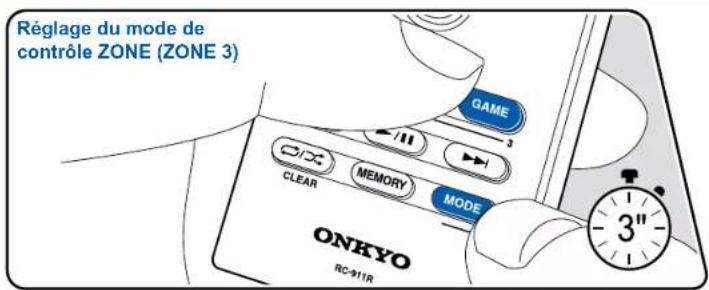

Changer le mode de la télécommande (ZONE 3) 85

Lecture 86

Fonctions pratiques

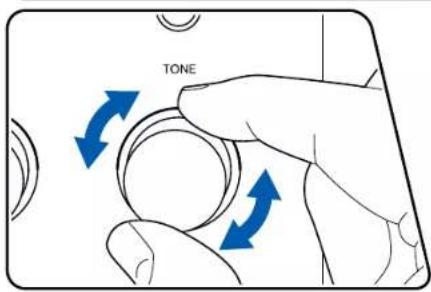

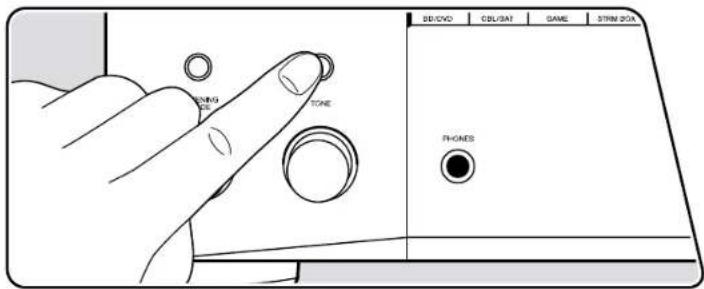

Ajuster la tonalité 88

Mode d'écoute

Sélection d'un mode d'écoute 89

Les effets du mode d'écoute 91

Modes d'écoute sélectionnables 95

Configuration

Menu configuration 105

Liste des menus 105
Commandes du menu 107
1. Input/Output Assign 108
2. Speaker 112
3. Audio Adjust 117
4. Source 118
5. Hardware 120
6. Multi Zone 125
7. Miscellaneous 126

Menu Rapide 127

Commandes du menu 127

Configuration Web 129

Commandes du menu 129

Mise à jour du micrologiciel 130

Fonction de mise à jour de cet appareil 130

Mise à jour du micrologiciel via le réseau 131

Mise à jour via USB 133

Contents » Raccordements » Lecture » Configuration »

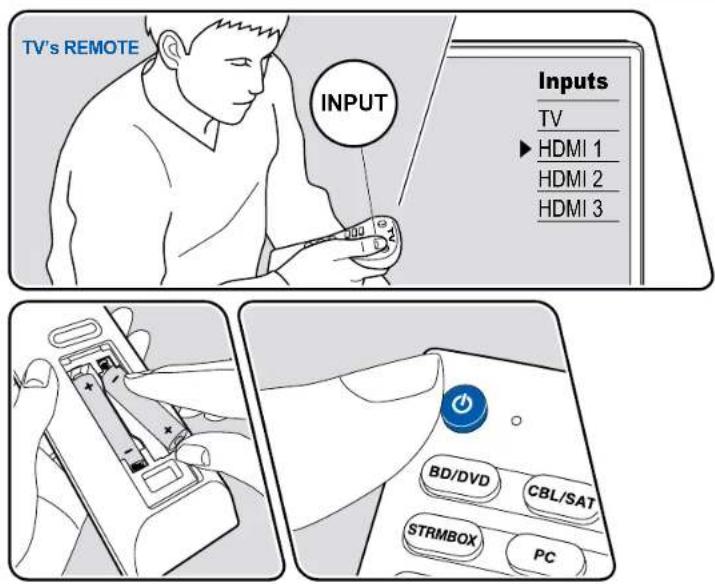

Initial Setup avec l'assistant de démarrage automatique 135 Commandes 135

Dépannage

Lorsque l'appareil fonctionne de façon irrégulière 139 Dépannage 140

Appendice

À propos de l'interface HDMI 149 Caractéristiques générales 151

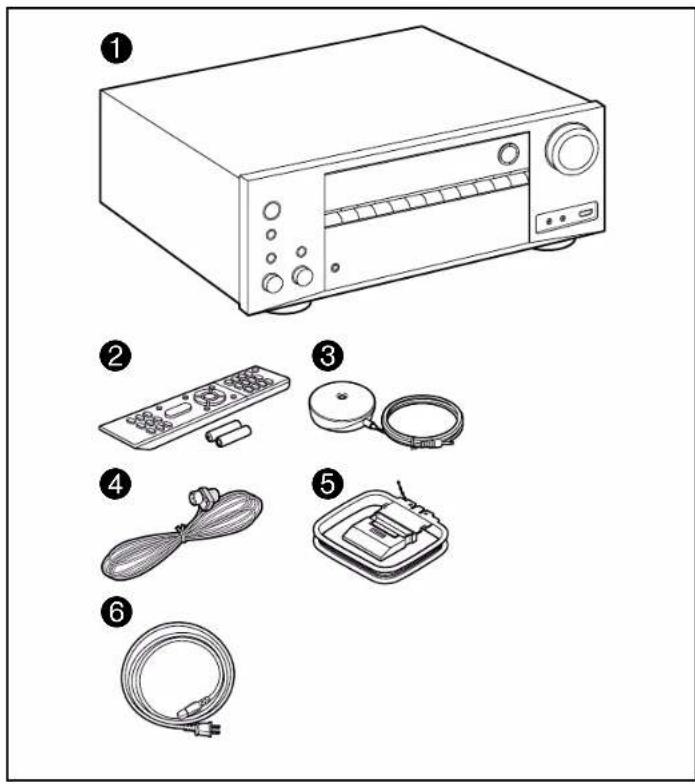

Ce que contient la boîte

1. Appareil principal (1)
2. Télécommande (RC-911R) (1), Piles (AAA/R03) (2)
3. Microphone de configuration d'enceintes (1)
   Utilisé durant Initial Setup
4. Antenne FM intérieure (1)
5. Antenne cadre AM (1)
6. Cordon d'alimentation (1)
   • Guide de démarrage rapide (1)
   * Ce document est un mode d'emploi en ligne. Il n'est pas inclus comme accessoire.
7. Raccordez des enceintes ayant une valeur d'impédance comprise entre 4 Ω et 16 Ω.
8. Le cordon d'alimentation ne devra être branché que lorsque tous les autres raccordements de câbles seront effectués.
9. Nous déclinons toute responsabilité concernant des dommages résultant d'une connexion à des équipements fabriqués par d'autres sociétés.
10. Les services et contenus réseau pouvant être utilisés peuvent ne plus être disponibles si de nouvelles fonctions sont ajoutées lorsque le micrologiciel est mis à jour ou si les fournisseurs de service mettent fin à leurs services. De même, les services disponibles peuvent varier en fonction de votre région.
11. Les détails concernant la mise à jour du micrologiciel seront publiés sur notre site internet et par d'autres moyens à une date ultérieure.
12. Les spécifications et l'aspect peuvent changer sans préavis.

Nom des pièces

Panneau frontal

ONKYO UNSTANDARD MUSIC OPTIFIER POTATO STANDER MUSIC OF MUSUM ZONE 3 ZONE 2 SEMIN SETUP WITH TITLE 1 = INSERT BEETING COLOR ONIC COMPS STRAW INCH FCC AIR CO TV RADIO TRACK SET BLUE/DOX TOMES LIST/PMC AUDIO ALB INPUT HMI 12 13 14 15 16 17

Pour plus de détails, consultez (→p7)

Contents » Raccordements » Lecture » Configuration »

1. Touche ON/STANDBY
2. Touche/témoin MUSIC OPTIMIZER : Démarre/arrête la fonction MUSIC OPTIMIZER qui améliore la qualité du son compressé.
3. Témoin HYBRID STANDBY : S'allume si l'appareil se met en mode veille lorsque les fonctions activées continuent de fonctionner alors que cet appareil est en veille, comme HDMI Standby Through et Network Standby.
4. Capteur de télécommande : Reçoit les signaux de la télécommande.
5. La plage de réception de la télécommande est d'environ 16°/5 m, à un angle de 20° dans la direction verticale et à un angle de 30° à gauche et à droite.
6. Touche ZONE 2/ZONE 3 : Contrôle la fonction multizone. (→p86)
7. Touche DIMMER : Modifie la luminosité de l'afficheur avec trois niveaux. Il ne peut pas être complètement éteint.
8. Affichage ( p8)
9. Touche SETUP : Vous pouvez afficher les éléments de réglage avancés sur le téléviseur et l'afficheur pour avoir une expérience encore meilleure avec cet appareil. (-p105)
10. Touches du curseur (▲ / ▼ / ◀ / ▶) et touche ENTER : Sélectionnez un élément à l'aide des touches du curseur et appuyez sur ENTER pour valider votre sélection. Utilisez-les pour syntoniser les stations en utilisant TUNER. (- p79).
11. Touche RETURN : Permet à l'affichage de revenir à son état précédent pendant le réglage.
12. MASTER VOLUME
13. Appuyez sur la touche LISTENING MODE (ci-dessus) pour sélectionner une catégorie parmi "Movie/TV", "Music" et "Game", puis tournez la molette LISTENING MODE (au-dessous) pour modifier le mode d'écoute. (→p89)
14. Vous pouvez régler la qualité du son des enceintes. Appuyez sur la touche TONE (au-dessus) pour sélectionner un élément à régler parmi "Bass" et "Treble", et tournez la molette TONE (au-dessous) pour régler. (→p88)
15. Prise PHONES : Brancher un casque avec une fiche standard (ø 1/4"/6,3 mm).
16. Touches du sélecteur d'entrée : Permet de changer l'entrée à lire.

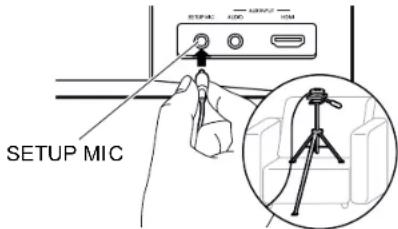

17. Prise SETUP MIC : Permet de brancher le microphone de configuration d'enceintes fourni. (-p136)
18. Prise AUX INPUT AUDIO/HDMI : Permet de brancher une caméra vidéo, etc. à l'aide d'un câble à mini-fiche stéréo (ø 1/8"/3,5 mm) ou d'un câble HDMI. (-p55)

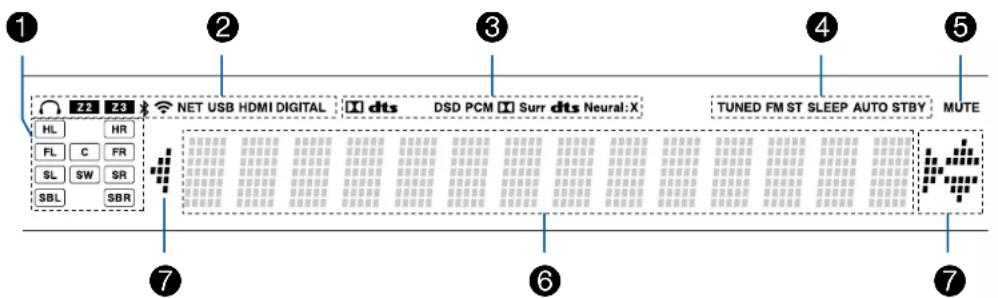

Afficheur

1. Affichage Enceinte/Canal : Affiche le canal de sortie correspondant au mode d'écoute sélectionné.
2. S'allume dans les conditions suivantes.

○ : Le casque est branché.

Z2/Z3 : ZONE 2/ZONE 3 est activée.

* : Connecté par BLUETOOTH.

: Connecté par Wi-Fi.

NET : S'allume lorsque "NET" est sélectionné avec le sélecteur d'entrée et que l'appareil est connecté au réseau. Il clignotera s'il est connecté au réseau de façon incorrecte.

USB : Lorsque "NET" est sélectionné avec le sélecteur d'entrée et qu'un périphérique USB est raccordé et que le périphérique USB est sélectionné. Clignotera si le périphérique USB n'est pas correctement branché.

HDMI : Les signaux HDMI sont transmis et l'entrée HDMI est sélectionnée.

DIGITAL : Des signaux numériques entrent et l'entrée numérique est sélectionnée.

1. S'allume en fonction du type de l'entrée du signal audio numérique et du mode d'écoute.
2. S'allume dans les conditions suivantes.

TUNED : Réception de la radio AM/FM.

FM ST : Réception en FM stéréo

SLEEP : Le minuteur de veille est défini. (→p123)

AUTO STBY : La veille automatique est définie. (→ p124)

1. Clignote lorsque le mode sourdine est activé.
2. Affiche différentes informations sur les signaux d'entrée.
3. Ceci peut s'allumer lors des commandes avec le sélecteur d'entrée "NET".

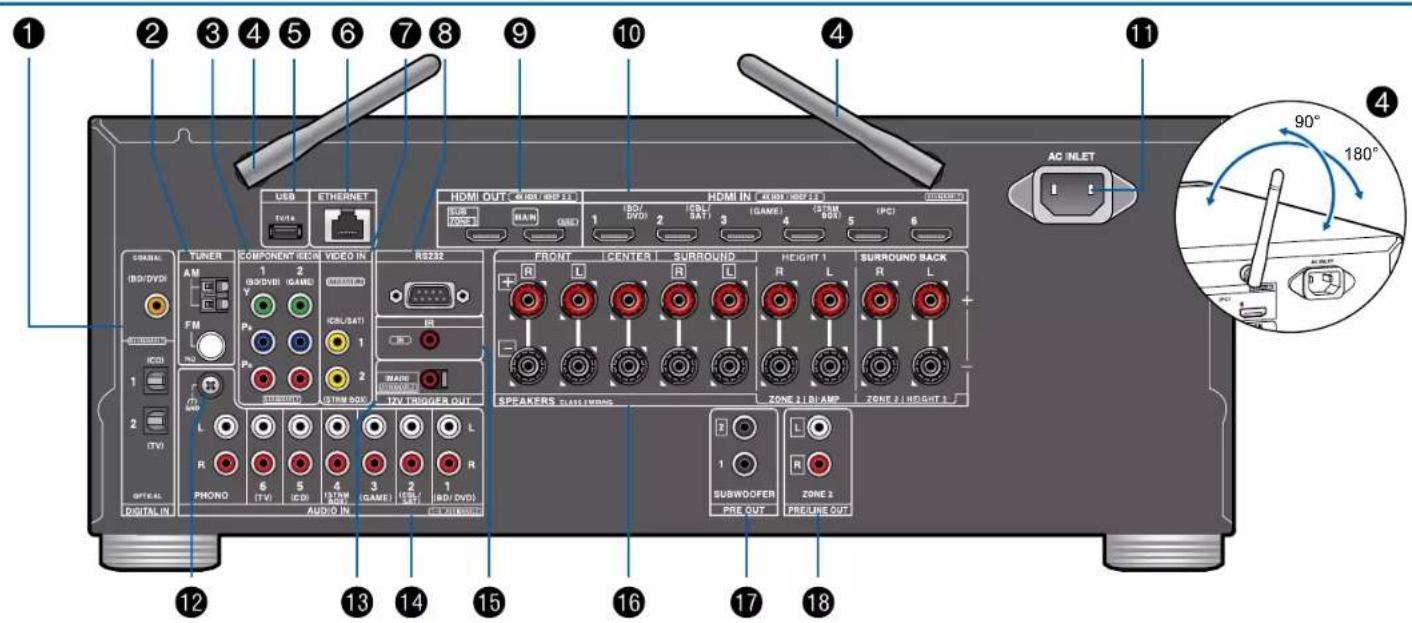

Panneau arrière

1 2 3 4 5 6 7 8 9 10 4 11 USB ETHERNET TOTA USB HDMI OUT® KINOS / HSP 2E HDMI IN (A:800 / HSP 2E) AC INLET SUBVODER PRE OUT R SUBWODER PRE LINE OUT 12 13 14 15 16 17 18 90° 180° 4

Pour plus de détails, consultez (→p10)

Contents » Raccordements » Lecture » Configuration »

1. Prises DIGITAL IN OPTICAL/COAXIAL : Permet l'entrée des signaux audio numérique composante TV ou AV avec un câble optionumérique ou un câble coaxial numérique.

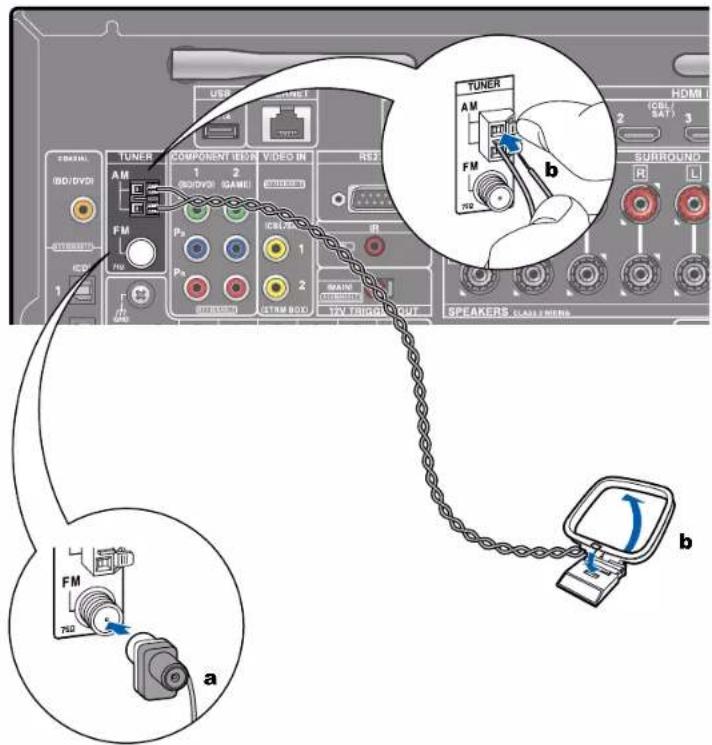

2. Borne TUNER AM/FM : Sert à raccorder les antennes fournies.
3. Prises COMPONENT VIDEO IN : Entrée des signaux vidéo composante AV avec un câble vidéo composante. (Uniquement compatible avec les résolutions 480i ou 576i.)
4. Antenne sans fil : Utilisée pour la connexion Wi-Fi ou avec un périphérique compatible BLUETOOTH. Réglez leurs angles en fonction de l'état de la connexion.
5. Port USB : Permet de brancher un périphérique de stockage USB pour lire des fichiers musicaux. (→p69) Vous pouvez également fournir l'alimentation (5 V/1 A) aux périphériques USB avec un câble USB.

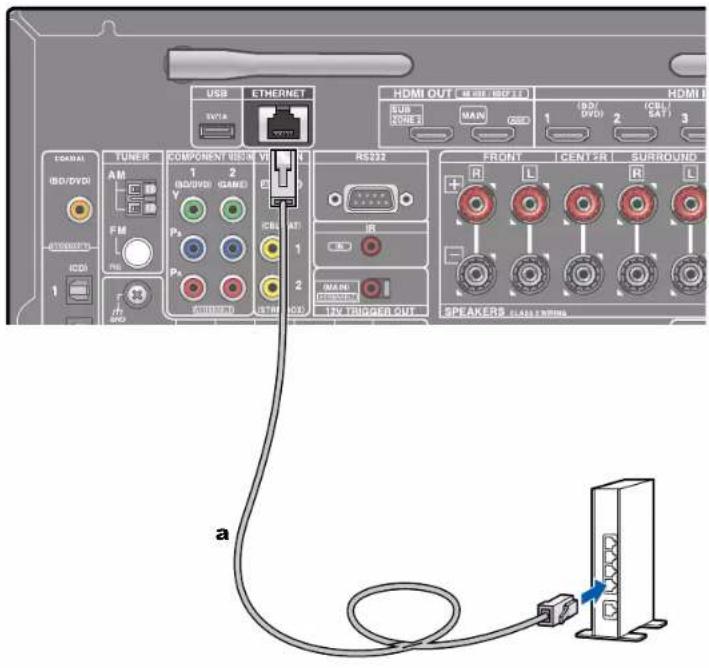

6. Port ETHERNET : Sert à se connecter au réseau à l'aide d'un câble LAN.
7. Prises VIDEO IN : Entrée des signaux vidéo composante AV avec un câble vidéo analogique.
8. Port RS-232C : Permet de brancher un système de commande de la maison équipé d'un port RS-232C. Pour adopter un système de commande de la maison, contactez les magasins spécialisés.
9. Prises HDMI OUT : Transmet les signaux vidéo et les signaux audio avec un câble HDMI raccordé à un écran comme un téléviseur ou un projecteur.
10. Prises HDMI IN : Transmet les signaux vidéo et les signaux audio avec un câble HDMI raccordé à un appareil AV.
11. AC INLET : Permet de brancher le cordon d'alimentation fourni.
12. Borne GND : Permet de raccorder le fil de mise à la terre de la platine disque.
13. Prise 12V TRIGGER OUT : Permet de brancher un appareil doté d'une prise d'entrée de déclenchement 12 V pour permettre le fonctionnement de la liaison entre le périphérique et cet appareil. (-p58)
14. Prises AUDIO IN : Entrée des signaux audio composante AV ou TV avec un câble audio analogique.

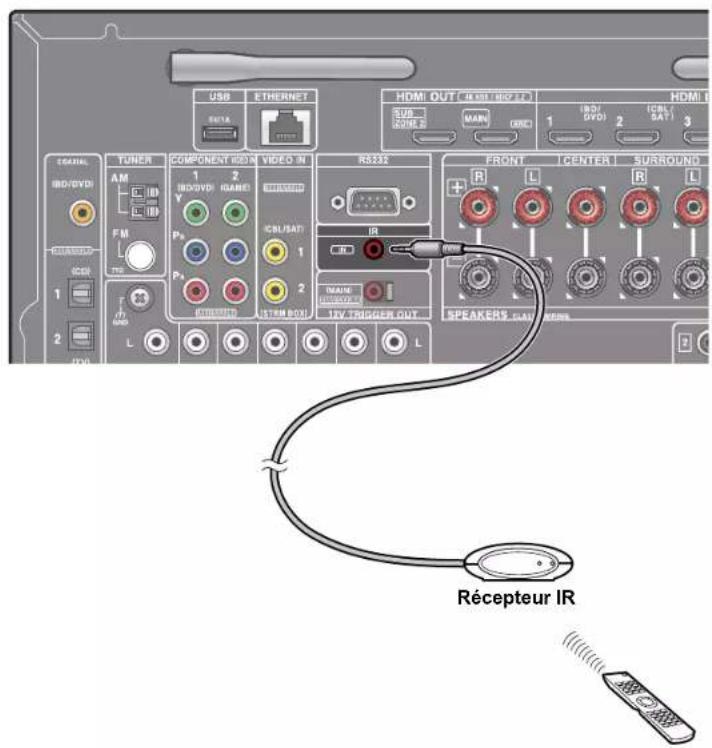

15. Port IR IN : Permet de brancher un ampli-tuner à commande à distance. ( p57)
16. Bornes SPEAKERS : Permet de raccorder les enceintes avec des câbles d'enceinte. (Compatible avec les fiches banane)

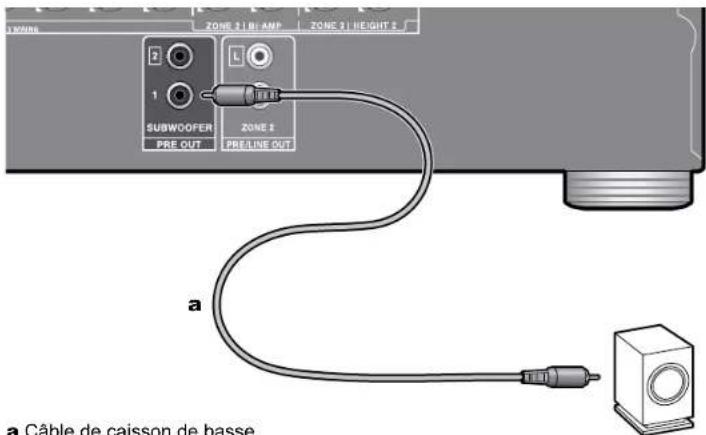

17. Prises SUBWOOFER PRE OUT : Permet de raccorder un caisson de basse sous tension avec un câble pour caisson de basse. Il est possible de raccorder jusqu'à deux caissons de basse sous tension. Le même signal est

reproduit par chacune des prises SUBWOOFER PRE OUT. 18. Prises ZONE 2 PRE/LINE OUT : Sortie des signaux audio avec un câble audio analogique raccordé à un amplificateur principal ou un amplificateur de puissance dans une autre pièce (ZONE 2).

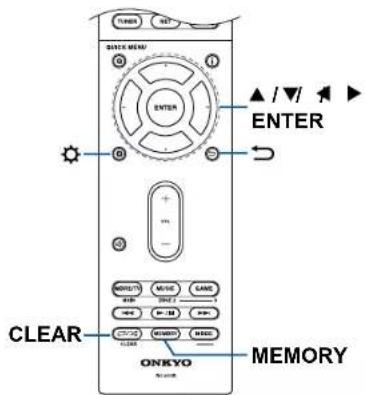

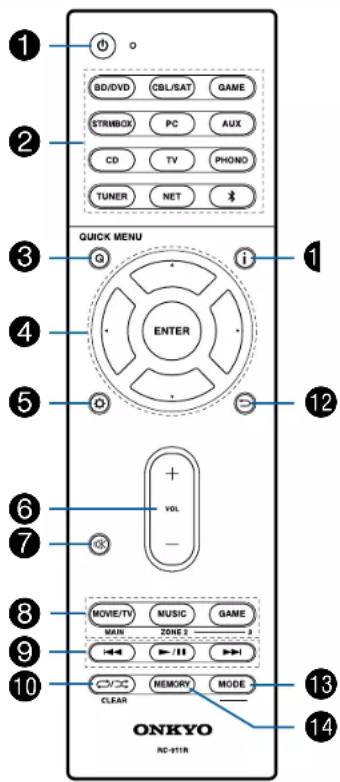

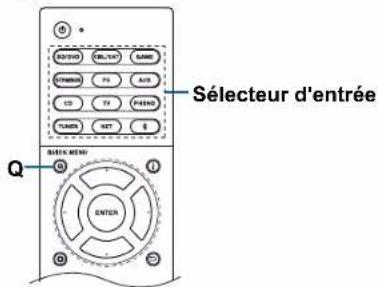

Télécommande

1 2 3 4 5 6 7 8 9 10 ONKYO NC-011R QUICK MENU ENTER + VOL - MOVETV MUSIC GAME MAR ZONE 2 3 C/C MEMORY MODE CLEAR 12 13 14

1. Touche ON/STANDBY
2. Touches du sélecteur d'entrée : Permet de changer l'entrée à lire.

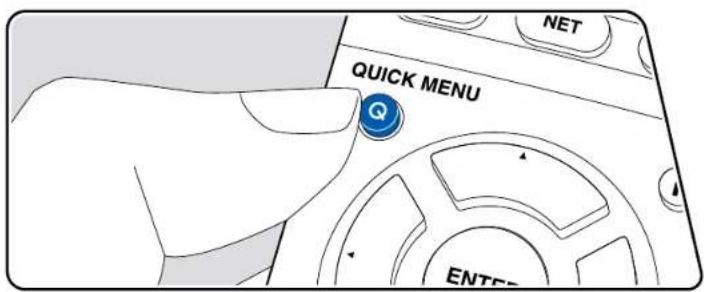

3. Touche Q (QUICK MENU) : Les réglages comme "Tone" et "Level" peuvent être effectués rapidement durant la lecture sur l'écran du téléviseur avec une pression sur cette touche. (→p127)
4. Touches du curseur et touche ENTER : Sélectionnez un élément à l'aide des touches du curseur et appuyez sur ENTER pour valider votre sélection. Si les listes de dossiers ou fichiers ne sont pas entièrement visibles sur un seul écran du TV, appuyez sur ◀/▶ pour changer l'écran.

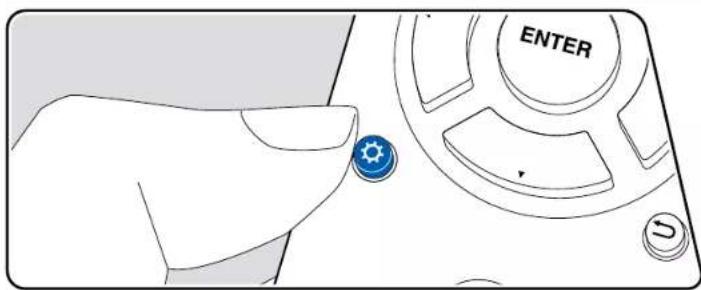

5. Touche ⚙ : Affichez les éléments de réglage avancés sur le téléviseur ou l'afficheur pour avoir une expérience encore meilleure avec cet appareil. (→p105)
6. Touches VOLUME
7. Touche ✉ : Mise en sourdine temporaire du son. Appuyer une nouvelle fois sur la touche pour annuler la mise en sourdine.

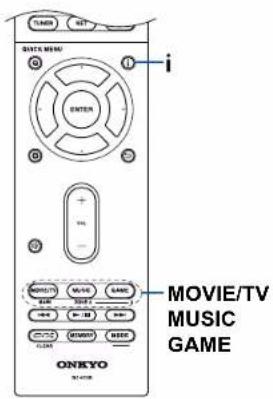

8. Touche LISTENING MODE : Sélectionnez un mode d'écoute (→p89). Touche MAIN/ZONE 2/ZONE 3 : Permet de contrôler la fonction multizone (→p83).
9. Touches Lecture : Utilisées pour les commandes de lecture en utilisant Music Server (→p72) ou un périphérique USB (→p69).
10. Touche : Utilisée pour les commandes de répétition/lecture aléatoire en utilisant Music Server (→p72) ou un périphérique USB (→p69). Chaque fois que vous appuyez sur la touche, le mode permute dans l'ordre 1 (1-répétition de piste), (répétition dossier), et (aleatoire).
    Touche CLEAR : Supprime tous les caractères que vous avez saisis sur l'écran du téléviseur.
11. Touche i : Modifie l'information affichée.
12. Touche⊃ : Permet à l'affichage de revenir à son état précédent pendant le réglage.

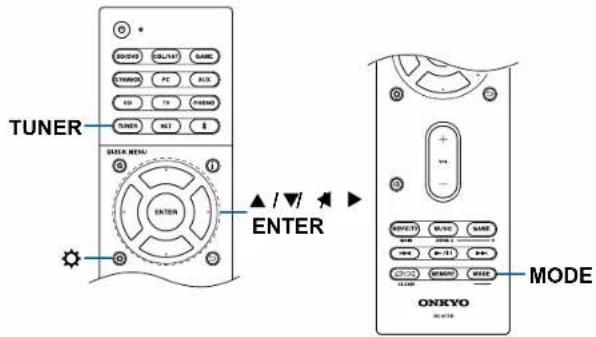

13. Touche MODE : Utilisé pour permutep entre la syntonisation automatique et la syntonisation manuelle des stations AM/FM (→p79), ou utiliser la fonction multizone (→p83).

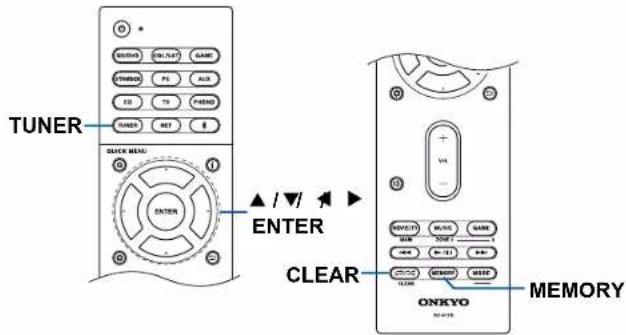

14. Touche MEMORY : Permet de mémoriser les stations de radio AM/FM. (→p81)

Conseils

Lorsque la télécommande ne fonctionne pas : La télécommande peut être passée sur le mode de contrôle ZONE. Tout en maintenant MODE enfoncé, appuyez sur la touche MAIN pendant 3 secondes ou plus jusqu'à ce que le témoin à distance clignote une fois, puis commutez-le sur le mode de contrôle de la pièce principale.

Contents » Raccordements » Lecture » Configuration »

Raccordements

Raccorder les enceintes 13
Raccorder le téléviseur 46
Raccorder les appareils de lecture 49
Raccorder un appareil AV dans une autre pièce
(Raccordement Multizone) 53
Brancher les antennes 55
Connexion au réseau 56
Raccordement de Périphériques de Commande
Externes 57
Branchement du cordon d'alimentation 59

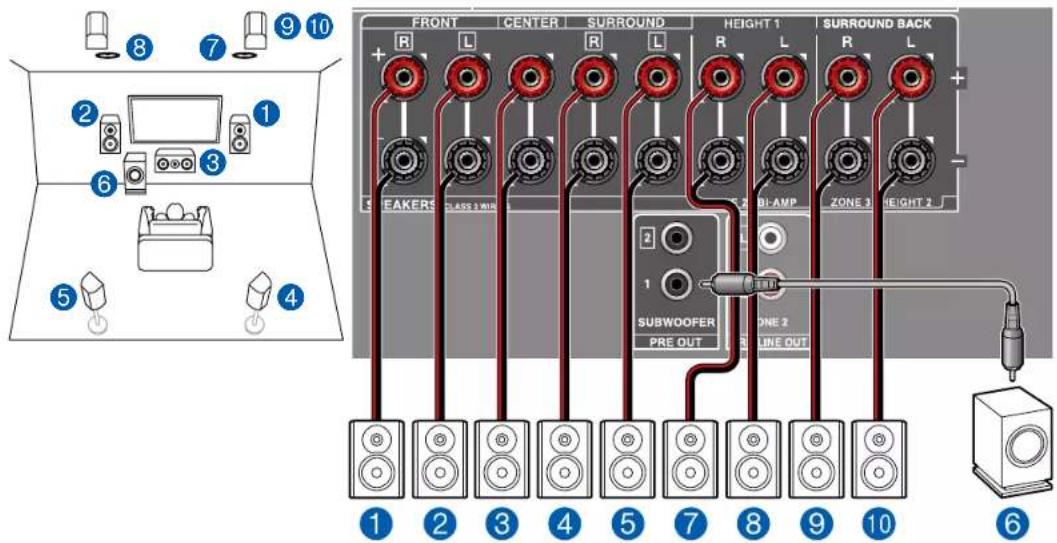

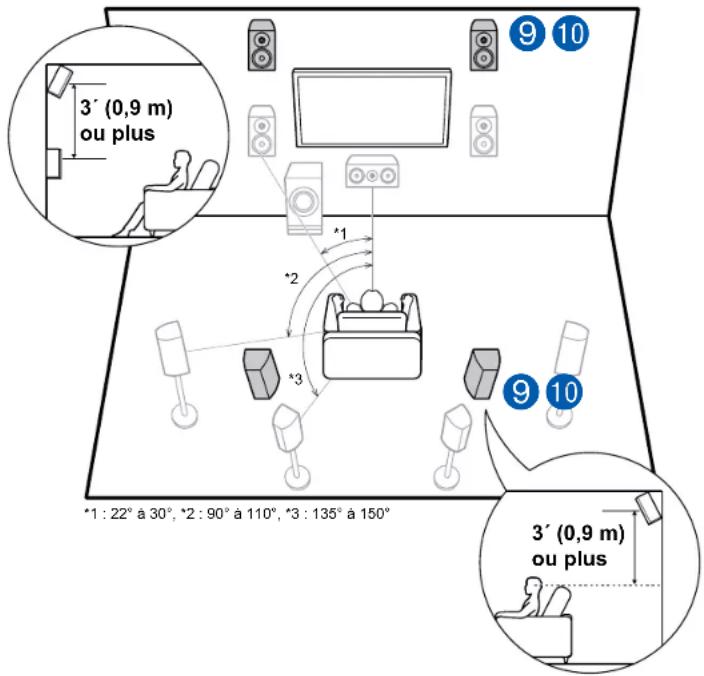

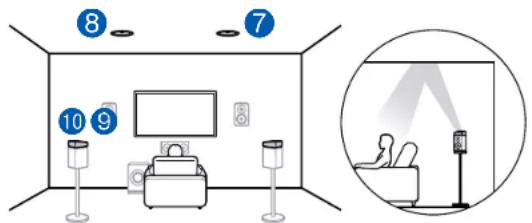

Raccorder les enceintes

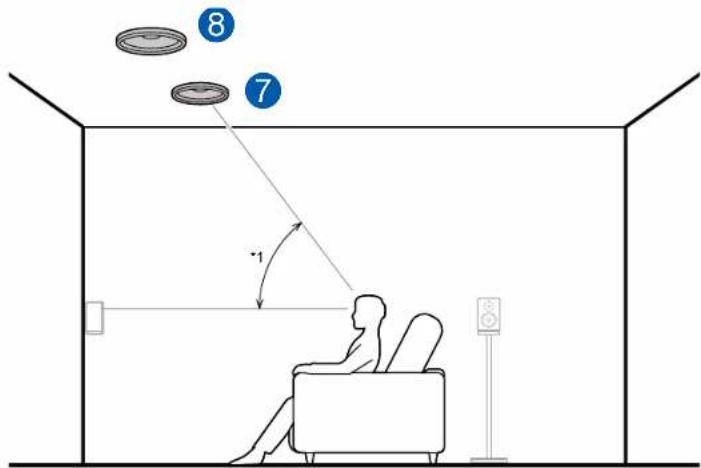

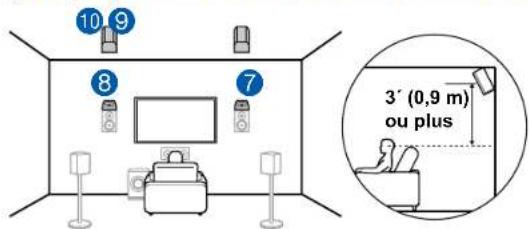

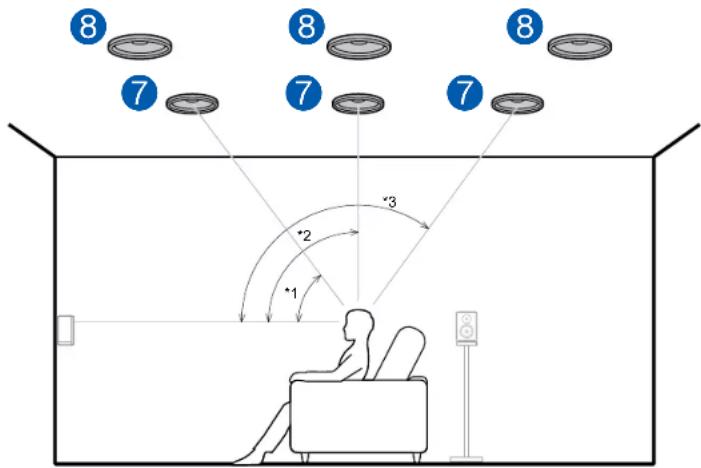

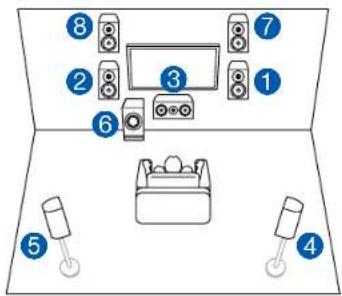

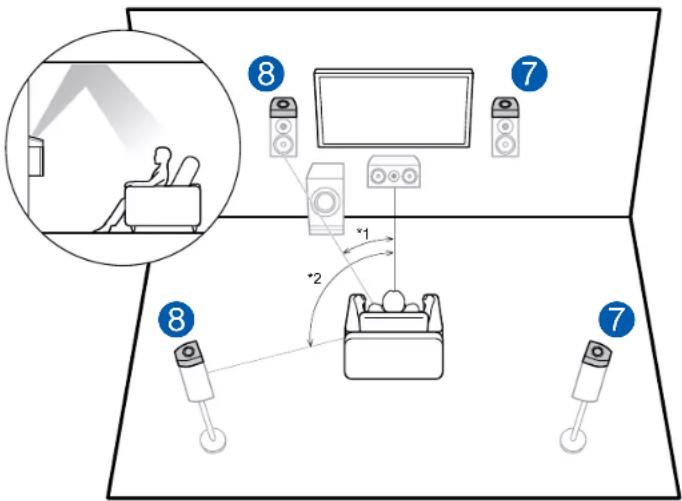

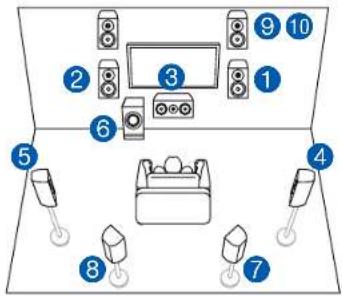

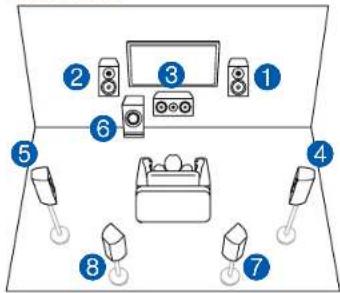

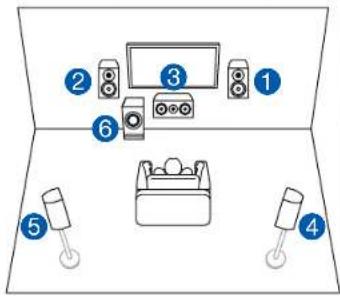

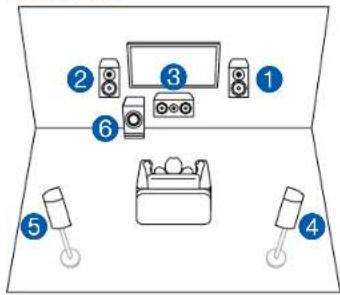

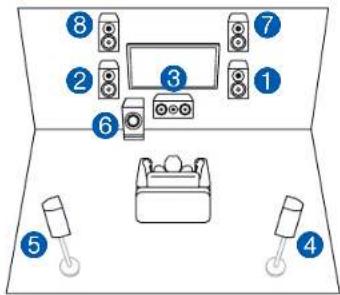

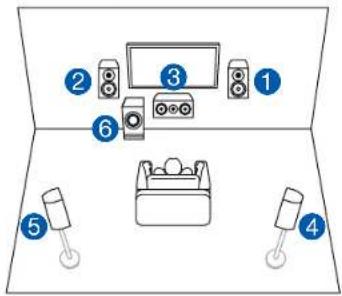

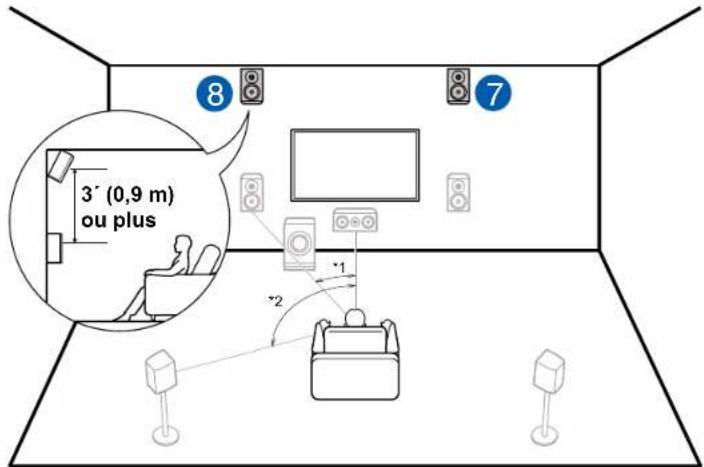

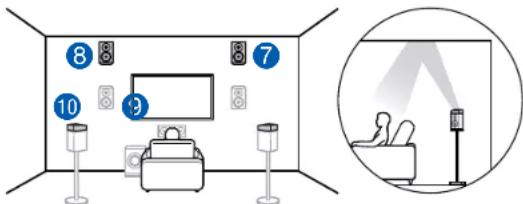

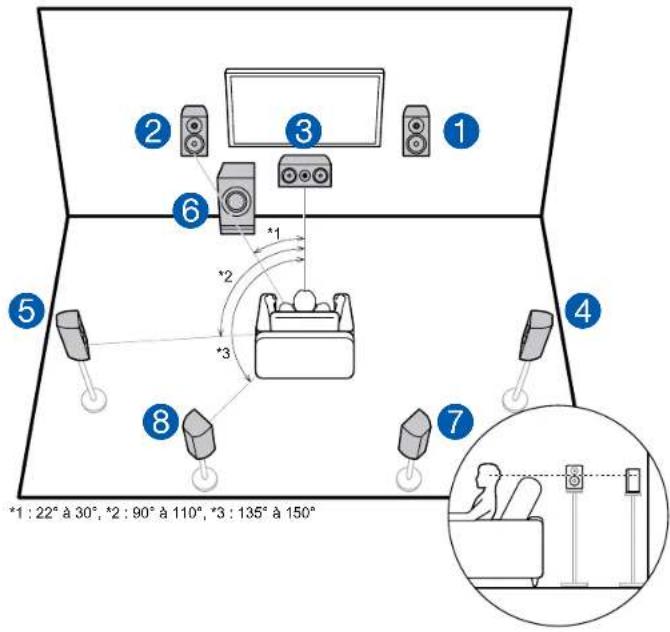

Vous pouvez sélectionner la disposition des enceintes à installer parmi différents modèles lors de l'utilisation de cet appareil. Utilisez le diagramme suivant pour sélectionner la disposition d'enceintes qui convient à vos enceintes et à votre environnement d'utilisation. Vous pouvez vérifier la méthode de raccordement et les réglages par défaut. Le mode d'écoute Dolby Atmos (→p91) reproduit fidèlement la conception sonore enregistrée au format audio Dolby Atmos en installant des enceintes Surround arrière ou des enceintes en hauteur. Dolby Atmos permet plutôt le positionnement précis des objets sonores qui ont un mouvement indépendant dans un espace tridimensionnel avec encore plus de clarté.

■ Lors de l'utilisation d'enceintes Surround arrière

• Système 7.1 (→p37)
- Système 7.1 + ZONE SPEAKER (p38)
- Système 7.1 (Bi-amplification des enceintes) (-p39)

■ Lors de l'utilisation d'1 paire d'enceintes en hauteur

• Système 5.1.2 (→p40)
- Système 5.1.2 + ZONE SPEAKER (p41)
- Système 5.1.2 (Bi-amplification des enceintes) (-p42)
- Système 7.1.2 (p43)

■ Lors de l'utilisation de 2 paires d'enceintes en hauteur

- Système 5.1.4 (→p44)

• Système 5.1 (-p34)
• Système 5.1 + ZONE SPEAKER (→p35)
• Système 5.1 (Bi-amplification des enceintes) (-p36)

Contents » Raccordements » Lecture » Configuration »

Installation d'enceintes

Système 5.1

1 : 22° à 30°, *2 : 120° 2 3 4 5 6 *1 *2

Il s'agit d'un système 5.1 de base. Les enceintes avant reproduisent le son stéréo avant et une enceinte centrale reproduit le son émanant du centre de l'écran, comme les dialogues et les chants. Les enceintes surround produisent le champ sonore arrière. Le caisson de basse sous tension reproduit les sons graves et crée un champ sonore riche.

Les enceintes avant devront être positionnées à hauteur d'oreille, tandis que les enceintes surround devront être positionnées juste au-dessus de la hauteur d'oreille. L'enceinte centrale devra faire face à la position d'écoute dans un angle. En plaçant le caisson de basse sous tension entre l'enceinte centrale et l'enceinte avant, vous obtiendrez un son naturel même en écoutant de la musique.

1, 2 Enceintes avant
3 Enceinte centrale
4, 5 Enceintes surround
6 Caisson de basse sous tension

Contents » Raccordements » Lecture » Configuration »

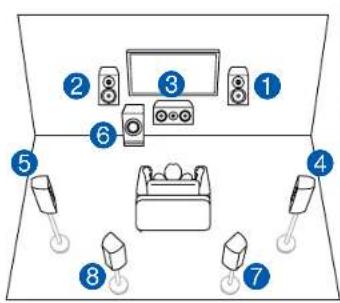

Système 7.1

1 2 3 4 5 6 *1 *2 *3 *4 7 8 *1 : 22° à 30°, *2 : 90° à 110°, *3 : 135° à 150°

Il s'agit d'un système 7.1 constitué du système 5.1 de base (→p14) auquel ont été rajoutées des enceintes surround arrière. Les enceintes avant reproduisent le son stéréo avant et une enceinte centrale reproduit le son émanant du centre de l'écran, comme les dialogues et les chants. Les enceintes surround produisent le champ sonore arrière. Le caisson de basse sous tension reproduit les sons graves et crée un champ sonore riche. Les enceintes surround arrière améliorent la sensation d'immersion et de connectivité du son dans le champ sonore arrière qui en devient plus réaliste. De plus, en installant des enceintes surround arrière, vous pouvez sélectionner le mode d'écoute Dolby Atmos, qui crée le son en 3D le plus actuel, lorsque le format d'entrée est Dolby Atmos.

Les enceintes avant devront être positionnées à hauteur d'oreille, tandis que les enceintes surround devront être positionnées juste au-dessus de la hauteur d'oreille. L'enceinte centrale devra faire face à la position d'écoute dans un angle. En plaçant le caisson de basse sous tension entre l'enceinte centrale et l'enceinte avant, vous obtiendrez un son naturel même en écoutant de la musique. Les enceintes surround arrière devront être positionnées à hauteur d'oreille.

- Si des enceintes surround arrière sont installées, assurez-vous d'installer également des enceintes surround.

1, 2 Enceintes avant
3 Enceinte centrale
4, 5 Enceintes surround
6 Caisson de basse sous tension
7, 8 Enceintes surround arrière

Contents » Raccordements » Lecture » Configuration »

Système 5.1.2

Un système 5.1.2 est une disposition d'enceintes constitué du système 5.1 de base (→p14) auquel ont été rajoutées des enceintes en hauteur. Sélectionnez les enceintes en hauteur qui conviennent à vos enceintes et à votre environnement d'utilisation parmi les trois types suivants.

□Exemple d'installation Enceintes en hauteur avant/Enceintes en hauteur arrière ( -p17)
□Exemple d'installation Enceintes pour plafond (p18)
☐Exemple d'installation Enceintes activées Dolby (Enceintes Dolby) (-p19)

Contents » Raccordements » Lecture » Configuration »

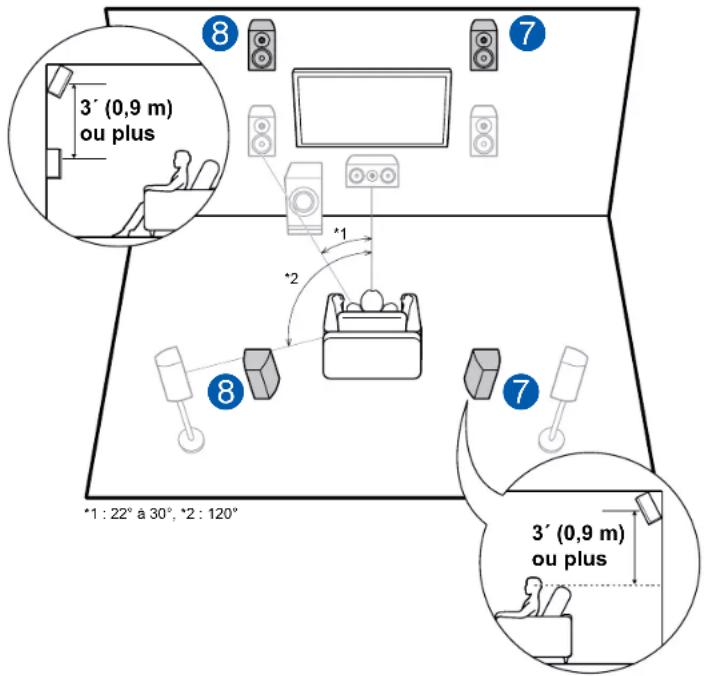

□Exemple d'installation Enceintes en hauteur avant/Enceintes en hauteur arrière

3' (0,9 m) ou plus *1 : 22° à 30°, *2 : 120° 3' (0,9 m) ou plus

Il s'agit d'un système 5.1 de base (→p14) constitué d'enceintes avant, d'une enceinte centrale, d'enceintes surround et d'un caisson de basse sous tension avec en plus des enceintes en hauteur avant ou des enceintes en hauteur arrière combinées. En installant ces enceintes en hauteur, vous pouvez sélectionner le mode d'écoute Dolby Atmos, qui crée le son en 3D le plus actuel en incluant des sons au-dessus de la tête, lorsque le format d'entrée est Dolby Atmos. Les enceintes en hauteur avant ou les enceintes en hauteur arrière devront être installées à au moins 3'/0,9 m au-dessus des enceintes avant.

Les enceintes en hauteur avant devront être installées directement au-dessus des enceintes avant et la distance entre les enceintes en hauteur arrière devra correspondre à la distance entre les enceintes avant. Dans les deux cas, les enceintes devront faire face à la position d'écoute dans un angle.

7, 8 Enceintes en hauteur

Choisissez l'une des options suivantes :

• Enceintes en hauteur avant
• Enceintes en hauteur arrière

Contents » Raccordements » Lecture » Configuration »

□Exemple d'installation Enceintes pour plafond

*1 : 30° à 55°, *2 : 65° à 100°, *3 : 125° à 150°

Il s'agit d'un système 5.1 de base (→p14) constitué d'enceintes avant, d'une enceinte centrale, d'enceintes surround et d'un caisson de basse sous tension avec en plus des enceintes pour plafond avant ou des enceintes pour plafond centrales ou des enceintes pour plafond arrière combinées. En installant ces enceintes en hauteur, vous pouvez sélectionner le mode d'écoute Dolby Atmos, qui crée le son en 3D le plus actuel en incluant des sons au-dessus de la tête, lorsque le format d'entrée est Dolby Atmos. Installez les enceintes pour plafond avant devant la position d'écoute, les enceintes pour plafond centrales directement au-dessus de la position d'écoute, et les enceintes pour plafond arrière derrière la position d'écoute. La distance entre chaque paire d'enceintes devra être la même que celle entre les enceintes avant.

- Dolby Laboratories conseille l'installation de ces types d'enceintes en hauteur pour obtenir le meilleur effet Dolby Atmos.

7, 8 Enceintes en hauteur

Choisissez l'une des options suivantes :

• Enceintes pour plafond avant
• Enceintes pour plafond centrales
• Enceintes pour plafond arrière

Contents » Raccordements » Lecture » Configuration »

☐Exemple d'installation Enceintes activées Dolby (Enceintes Dolby)

*1 : 22° à 30°, *2 : 120°

Il s'agit d'un système 5.1 de base (→p14) constitué d'enceintes avant, d'une enceinte centrale, d'enceintes surround et d'un caisson de basse sous tension avec en plus des enceintes activées Dolby (avant) ou des enceintes activées Dolby (surround) combinées. Les enceintes activées Dolby sont des enceintes spéciales conçues pour être face au plafond afin que le son semble provenir d'en haut après avoir rebondi sur le plafond. En installant ces enceintes en hauteur, vous pouvez sélectionner le mode d'écoute Dolby Atmos, qui crée le son en 3D le plus actuel en incluant des sons au-dessus de la tête, lorsque le format d'entrée est Dolby Atmos.

Installez-les sur les enceintes avant ou sur les enceintes surround.

7, 8 Enceintes en hauteur

Choisissez l'une des options suivantes :

• Enceintes activées Dolby (Avant)
• Enceintes activées Dolby (Surround)

Contents » Raccordements » Lecture » Configuration »

Système 7.1.2

Un système 7.1.2 est une disposition d'enceintes constitué du système 7.1 (→p15) auquel ont été rajoutées des enceintes en hauteur. Sélectionnez les enceintes en hauteur qui conviennent à vos enceintes et à votre environnement d'utilisation parmi les trois types suivants.

□Exemple d'installation Enceintes en hauteur avant/Enceintes en hauteur arrière (p21)

□Exemple d'installation Enceintes pour plafond (p22)

☐Exemple d'installation Enceintes activées Dolby (Enceintes Dolby) (p23)

Contents » Raccordements » Lecture » Configuration »

□Exemple d'installation Enceintes en hauteur avant/Enceintes en hauteur arrière

3' (0,9 m) ou plus *1 : 22° à 30°, *2 : 90° à 110°, *3 : 135° à 150° *3 *2 *1 9 10 9 10 3' (0,9 m) ou plus

Il s'agit d'un système 7.1 (→p15) constitué d'enceintes avant, d'une enceinte centrale, d'enceintes surround, d'enceintes surround arrière et d'un caisson de basse sous tension avec en plus des enceintes en hauteur avant ou des enceintes en hauteur arrière combinées. En installant ces enceintes en hauteur, vous pouvez sélectionner le mode d'écoute Dolby Atmos, qui crée le son en 3D le plus actuel en incluant des sons au-dessus de la tête, lorsque le format d'entrée est Dolby Atmos. Les enceintes en hauteur avant ou les enceintes en hauteur arrière devront être installées à au moins 3'/0,9 m au-dessus des enceintes avant.

Les enceintes en hauteur avant devront être installées directement au-dessus des enceintes avant et la distance entre les enceintes en hauteur arrière devra correspondre à la distance entre les enceintes avant. Dans les deux cas, les enceintes devront faire face à la position d'écoute dans un angle.

9,10 Enceintes en hauteur

Choisissez l'une des options suivantes :

• Enceintes en hauteur avant
• Enceintes en hauteur arrière

Contents » Raccordements » Lecture » Configuration »

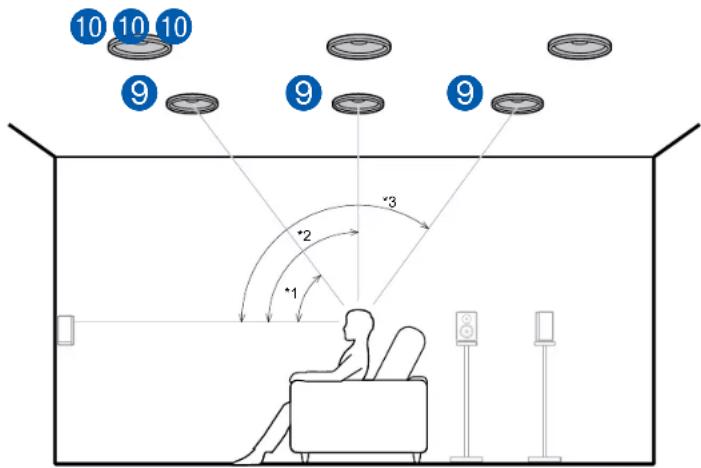

□Exemple d'installation Enceintes pour plafond

10 10 10 9 9 9 3 2 1

*1 : 30° à 55°, *2 : 65° à 100°, *3 : 125° à 150°

Il s'agit d'un système 7.1 (→p15) constitué d'enceintes avant, d'une enceinte centrale, d'enceintes surround, d'enceintes surround arrière et d'un caisson de basse sous tension avec en plus des enceintes pour plafond avant ou des enceintes pour plafond centrales ou des enceintes pour plafond arrière combinées. En installant ces enceintes en hauteur, vous pouvez sélectionner le mode d'écoute Dolby Atmos, qui crée le son en 3D le plus actuel en incluant des sons au-dessus de la tête, lorsque le format d'entrée est Dolby Atmos. Installez les enceintes pour plafond avant devant la position d'écoute, les enceintes pour plafond centrales directement au-dessus de la position d'écoute, et les enceintes pour plafond arrière derrière la position d'écoute. La distance entre chaque paire d'enceintes devra être la même que celle entre les enceintes avant.

- Dolby Laboratories conseille l'installation de ces types d'enceintes en hauteur pour obtenir le meilleur effet Dolby Atmos.

9,10 Enceintes en hauteur

Choisissez l'une des options suivantes :

• Enceintes pour plafond avant
• Enceintes pour plafond centrales
• Enceintes pour plafond arrière

Contents » Raccordements » Lecture » Configuration »

☐Exemple d'installation Enceintes activées Dolby (Enceintes Dolby)

*1:22° à 30°, *2:90° à 110°, *3:135° à 150°

Il s'agit d'un système 7.1 (→p15) constitué d'enceintes avant, d'une enceinte centrale, d'enceintes surround, d'enceintes surround arrière et d'un caisson de basse sous tension avec en plus des enceintes activées Dolby (avant), des enceintes activées Dolby (surround) ou des enceintes activées Dolby (surround arrière) combinées. Les enceintes activées Dolby sont des enceintes spéciales conçues pour être face au plafond afin que le son semble provenir d'en haut après avoir rebondi sur le plafond. En installant ces enceintes en hauteur, vous pouvez sélectionner le mode d'écoute Dolby Atmos, qui crée le son en 3D le plus actuel en incluant des sons au-dessus de la tête, lorsque le format d'entrée est Dolby Atmos.

Installez-les, soit sur les enceintes avant, soit sur les enceintes surround, soit sur les enceintes surround arrière.

9,10 Enceintes en hauteur

Choisissez l'une des options suivantes :

• Enceintes activées Dolby (Avant)
• Enceintes activées Dolby (Surround)
• Enceintes activées Dolby (Surround arrière)

Contents » Raccordements » Lecture » Configuration »

Système 5.1.4

Un système 5.1.4 est une disposition d'enceintes combinant 2 paires d'enceintes en hauteur, 1 paire d'enceintes gauche et droite à l'avant et 1 paire d'enceintes gauche et droite à l'arrière, sur le système 5.1 de base (→p14). En installant des enceintes en hauteur, vous pouvez sélectionner le mode d'écoute Dolby Atmos, qui crée le son en 3D le plus actuel en incluant des sons au-dessus de la tête, lorsque le format d'entrée est Dolby Atmos. Il est possible de sélectionner une combinaison de 2 enceintes en hauteur parmi les options suivantes.

☐Exemple de combinaison lorsque les enceintes pour plafond avant sont utilisées à l'avant (p25)
☐Exemple de combinaison lorsque les enceintes pour plafond centrales sont utilisées à l'avant ( -p27)
☐Exemple de combinaison lorsque les enceintes en hauteur avant sont utilisées à l'avant ( -p28)
☐Exemple de combinaison lorsque les enceintes activées Dolby (Avant) sont utilisées à l'avant ( -p30)

Exemple de combinaison lorsque les enceintes pour plafond avant sont utilisées à l'avant

Informations sur les enceintes pour plafond avant

8 7 1

*1 : 30° à 55°

Les enceintes pour plafond avant sont installées sur le plafond à l'avant de la position d'écoute, et la distance entre les enceintes gauche et droite est optimale pour correspondre à celle des enceintes avant. Lorsque les enceintes pour plafond avant sont utilisées à l'avant, la combinaison d'enceintes en hauteur pouvant être utilisées à l'arrière peut être sélectionnée parmi les 3 exemples suivants indiqués sur la droite.

7,8 Enceintes pour plafond avant

(Exemple 1) Utilisation d'enceintes pour plafond arrière à l'arrière

8 7 10 9 2

*2 : 125° à 150°

Les enceintes pour plafond arrière sont installées sur le plafond à l'arrière de la position d'écoute, et la distance entre les enceintes gauche et droite est optimale pour correspondre à celle des enceintes avant.

9,10 Enceintes pour plafond arrière

(Exemple 2) Utilisation d'enceintes en hauteur arrière à l'arrière

10 9 8 7 3' (0,9 m) ou plus

La distance entre les enceintes en hauteur arrière doit correspondre à celle des enceintes avant, et elles doivent être installées avec une élévation d'au moins 3'/0,9 m de plus que les enceintes avant, et avec une inclinaison de sorte qu'elles pointent vers la personne qui écoute.

9,10 Enceintes en hauteur arrière

(Exemple 3) Utilisation d'enceintes activées Dolby (Surround) à l'arrière

Les enceintes activées Dolby sont des enceintes spéciales dont le son est émis vers le plafond et donne l'impression que le son vient du plafond en réfléchissant le son sur le plafond.

Les enceintes activées Dolby (surround) sont installées en plus des enceintes surround.

9,10 Enceintes activées Dolby (Surround)

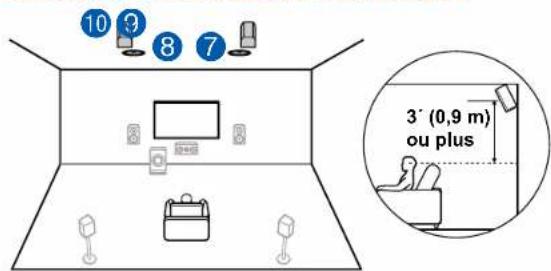

Exemple de combinaison lorsque les enceintes pour plafond centrales sont utilisées à l'avant

Informations sur les enceintes pour plafond centrales

Les enceintes pour plafond centrales sont installées sur le plafond directement au-dessus de la position d'écoute, et la distance entre les enceintes gauche et droite est optimale pour correspondre à celle des enceintes avant. Lorsque les enceintes pour plafond centrales sont utilisées à l'avant, les enceintes en hauteur arrière dans la figure sur la droite peuvent être utilisées à l'arrière.

7,8 Enceintes pour plafond centrales

Utilisation d'enceintes en hauteur arrière à l'arrière

10 9 8 7 3' (0,9 m) ou plus

La distance entre les enceintes en hauteur arrière doit correspondre à celle des enceintes avant, et elles doivent être installées avec une élévation d'au moins 3'/0,9 m de plus que les enceintes avant, et avec une inclinaison de sorte qu'elles pointent vers la personne qui écoute.

9,10 Enceintes en hauteur arrière

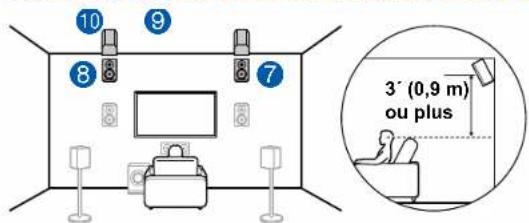

Exemple de combinaison lorsque les enceintes en hauteur avant sont utilisées à l'avant

Informations sur les enceintes en hauteur avant

3' (0,9 m) ou plus *1 *2 8 7

*1:22° à 30°, *2:120°

Installez les enceintes en hauteur avant directement au-dessus des enceintes avant, au moins 3'/0,9 m plus haut et avec une inclinaison de sorte qu'elles pointent vers la personne qui écoute. Lorsque les enceintes en hauteur avant sont utilisées à l'avant, la combinaison d'enceintes en hauteur pouvant être utilisées à l'arrière peut être sélectionnée parmi les 4 exemples suivants indiqués sur la droite.

7,8 Enceintes en hauteur avant

(Exemple 1) Utilisation d'enceintes en hauteur arrière à l'arrière

10 9 8 7 3' (0,9 m) ou plus

La distance entre les enceintes en hauteur arrière doit correspondre à celle des enceintes avant, et elles doivent être installées avec une élévation d'au moins 3'/0,9 m de plus que les enceintes avant, et avec une inclinaison de sorte qu'elles pointent vers la personne qui écoute.

9,10 Enceintes en hauteur arrière

(Exemple 2) Utilisation d'enceintes pour plafond centrales à l'arrière

7 8 10 9 3

*3 : 65° à 100°

Les enceintes pour plafond centrales sont installées sur le plafond directement au-dessus de la position d'écoute, et la distance entre les enceintes gauche et droite est optimale pour correspondre à celle des enceintes avant.

9,10 Enceintes pour plafond centrales

(Exemple 3) Utilisation d'enceintes pour plafond arrière à l'arrière

7 8 9 10 4

*4 : 125° à 150°

Les enceintes pour plafond arrière sont installées sur le plafond à l'arrière de la position d'écoute, et la distance entre les enceintes gauche et droite est optimale pour correspondre à celle des enceintes avant.

9,10 Enceintes pour plafond arrière

(Exemple 4) Utilisation d'enceintes activées Dolby (Surround) à l'arrière

Les enceintes activées Dolby sont des enceintes spéciales dont le son est émis vers le plafond et donne l'impression que le son vient du plafond en réfléchissant le son sur le plafond.

Les enceintes activées Dolby (surround) sont installées en plus des enceintes surround.

9,10 Enceintes activées Dolby (Surround)

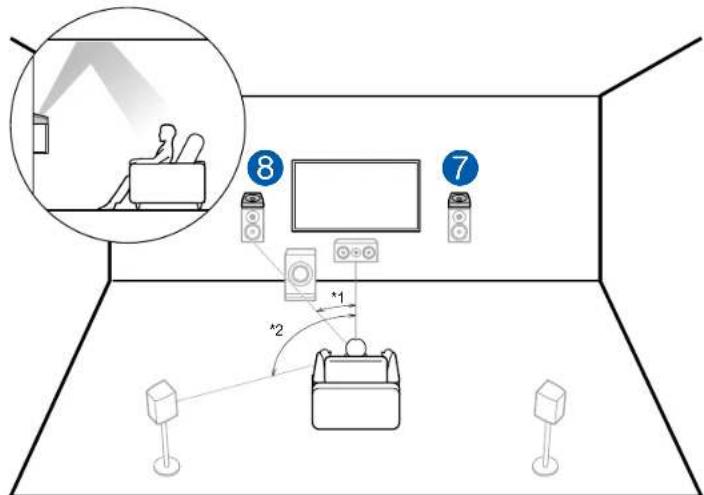

Exemple de combinaison lorsque les enceintes activées Dolby (Avant) sont utilisées à l'avant

Informations sur les enceintes activées Dolby (avant)

*1:22° à 30°, *2:120°

Les enceintes activées Dolby sont des enceintes spéciales dont le son est émis vers le plafond et donne l'impression que le son vient du plafond en réfléchissant le son sur le plafond.

Les enceintes activées Dolby (avant) sont installées en plus des enceintes avant. Lorsque les enceintes activées Dolby (avant) sont utilisées à l'avant, la combinaison d'enceintes en hauteur pouvant être utilisées à l'arrière peut être sélectionnée parmi les 3 exemples suivants indiqués sur la droite.

7,8 Enceintes activées Dolby (Avant)

(Exemple 1) Utilisation d'enceintes pour plafond arrière à l'arrière

7 8 9 10 3

*3: 125° à 150°

Les enceintes pour plafond arrière sont installées sur le plafond à l'arrière de la position d'écoute, et la distance entre les enceintes gauche et droite est optimale pour correspondre à celle des enceintes avant.

9,10 Enceintes pour plafond arrière

(Exemple 2) Utilisation d'enceintes en hauteur arrière à l'arrière

10 9 8 7 3' (0,9 m) ou plus

La distance entre les enceintes en hauteur arrière doit correspondre à celle des enceintes avant, et elles doivent être installées avec une élévation d'au moins 3'/0,9 m de plus que les enceintes avant, et avec une inclinaison de sorte qu'elles pointent vers la personne qui écoute.

9,10 Enceintes en hauteur arrière

(Exemple 3) Utilisation d'enceintes activées Dolby (Surround) à l'arrière

Les enceintes activées Dolby sont des enceintes spéciales dont le son est émis vers le plafond et donne l'impression que le son vient du plafond en réfléchissant le son sur le plafond.

Les enceintes activées Dolby (surround) sont installées en plus des enceintes surround.

9,10 Enceintes activées Dolby (Surround)

Réglages "Speaker Setup" et Raccordement des enceintes

Raccordements

■ (Remarque) Impédance d'enceinte

Raccordez des enceintes ayant une valeur d'impédance comprise entre 4 Ω et 16 Ω. Si l'une des enceintes à raccorder possède une impédance située entre 4 Ω et moins de 6 Ω, vous devrez effectuer des réglages dans le menu Setup après la réalisation du Initial Setup (→p135). Appuyez sur la touche ⚙ de la télécommande, et réglez "2. Speaker" - "Configuration" - "Speaker Impedance" sur "4ohms".

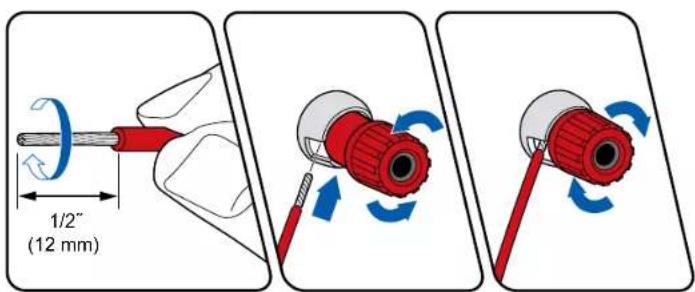

■ Raccorder les câbles d'enceintes

1/2" (12 mm)

Connectez correctement les prises de l'appareil et les prises de l'enceinte (côté + avec côté + et côté - avec côté -) pour chaque canal. Si la connexion est mauvaise, un son grave ne sera pas reproduit correctement à cause d'une inversion de phase. Entortillez les fils exposés de l'extrémité du câble d'enceinte de sorte qu'ils ne dépassent pas des bornes d'enceinte lors du branchement. Si les fils dénudés entrent en contact avec le panneau arrière ou si les fils côté + et côté - se touchent, le circuit de protection sera activé.

Contents » Raccordements » Lecture » Configuration »

■ Raccorder les caisson de basse

ZONE 2 | BE AMP ZONE 2 | HEIGHT 2 1 SUBWOOFER PRE OUT ZONE 2 PRELINE OUT a a Câble de caisson de basse

a Câble de caisson de basse
Raccordez un caisson de basse sous tension à cet appareil avec un câble pour caisson de basse. Il est possible de raccorder jusqu'à deux caissons de basse sous tension. Le même signal est reproduit par chacune des prises SUBWOOFER PRE OUT.

Contents » Raccordements » Lecture » Configuration »

Système 5.1

Il s'agit d'un système 5.1 de base. Pour plus de détails sur la disposition d'enceinte, consultez "Installation d'enceintes" (-p14).

■ Réglages "Speaker Setup" durant Initial Setup (→p136)

Système 5.1 + ZONE SPEAKER

MAIN ROOM

MAIN ROOM : Il s'agit d'un système 5.1 de base. Pour plus de détails sur la disposition d'enceinte, consultez "Installation d'enceintes" (→p14).

ZONE 2/ZONE 3 : Vous pouvez écouter de l'audio à 2 canaux dans une autre pièce (ZONE 2/ZONE 3), tout en effectuant une lecture à 5.1 canaux dans la pièce principale (là où cet appareil est situé). La même source peut être lue simultanément dans la pièce principale et dans la ZONE 2/ZONE 3. De même différentes sources peuvent être lues dans les deux pièces.

Pour reproduire de l'audio provenant d'un appareil AV raccordé de façon externe sur la ZONE 3, utilisez un câble audio analogique pour le raccordement. Notez que la sortie ZONE 3 n'est pas possible avec un raccordement à l'aide d'un câble HDMI, un câble coaxial numérique ou un câble optonumérique.

Réglages "Speaker Setup" durant Initial Setup (→p136)

• Speaker Channels : 5.1 ch
- Subwoofer: Yes
• Height 1 Speaker : —
• Height 2 Speaker : ---
• Zone Speaker · Zone 2 ou Zone 2/
Zone 3
• Bi-Amp : No

Système 5.1 (Bi-amplification des enceintes)

Vous pouvez configurer un système 5.1 (→p14) en raccordant des enceintes avant qui prennent en charge le raccordement de bi-amplification. Le raccordement de bi-amplification peut améliorer la qualité des plages graves et aiguës. Assurez-vous de retirer le cavalier raccordant les prises des graves et les prises des aigus des enceintes qui prennent en charge la bi-amplification. Consultez également le mode d'emploi de vos enceintes.

Réglages "Speaker Setup" durant Initial Setup (→p136)

Contents » Raccordements » Lecture » Configuration »

Système 7.1

Il s'agit d'un système 7.1 constitué du système 5.1 de base auquel ont été rajoutées des enceintes surround arrière. Pour plus de détails sur la disposition d'enceinte, consultez "Installation d'enceintes" (→p15).

Réglages "Speaker Setup" durant Initial Setup (→p136)

Système 7.1 + ZONE SPEAKER

MAIN ROOM

MAIN ROOM : Il s'agit d'un système 7.1 constitué du système 5.1 de base auquel ont été rajoutées des enceintes surround arrière. Pour plus de détails sur la disposition d'enceinte, consultez "Installation d'enceintes" (→p15).
ZONE 2 : Vous pouvez écouter de l'audio à 2 canaux dans une autre pièce (ZONE 2), tout en effectuant une lecture dans la pièce principale (là où cet appareil est situé). La même source peut être lue simultanément dans la pièce principale et dans la ZONE 2. De même différentes sources peuvent être lues dans les deux pièces.

Réglages "Speaker Setup" durant Initial Setup (→p136)

Système 7.1 (Bi-amplification des enceintes)

Vous pouvez configurer un système 7.1 (→p15) en raccordant des enceintes avant qui prennent en charge le raccordement de bi-amplification. Le raccordement de bi-amplification peut améliorer la qualité des plages graves et aiguës. Assurez-vous de retirer le cavalier raccordant les prises des graves et les prises des aigus des enceintes qui prennent en charge la bi-amplification. Consultez également le mode d'emploi de vos enceintes.

Réglages "Speaker Setup" durant Initial Setup (→p136)

Contents » Raccordements » Lecture » Configuration »

Système 5.1.2

Il s'agit de la combinaison d'un système 5.1 et d'enceintes en hauteur avant. Une enceinte en hauteur avant est un type d'enceinte en hauteur. Vous pouvez sélectionner uniquement un jeu d'enceintes en hauteur parmi les trois types suivants pour le raccordement.

□ Exemple d'installation Enceintes en hauteur avant/Enceintes en hauteur arrière (→p17)
□ Exemple d'installation Enceintes pour plafond (-p18)
Exemple d'installation Enceintes activées Dolby (Enceintes Dolby) (→p19)

Réglages "Speaker Setup" durant Initial Setup (→p136)

• Speaker Channels : 5.1.2 ch
- Subwoofer: Yes
- Height 1 Speaker : Sélectionnez le type d'enceinte en hauteur installée
• Height 2 Speaker : ---
• Zone Speaker: No
• Bi-Amp : No

Système 5.1.2 + ZONE SPEAKER

MAIN ROOM

MAIN ROOM : Il s'agit de la combinaison d'un système 5.1 et d'enceintes en hauteur avant. Une enceinte en hauteur avant est un type d'enceinte en hauteur. Vous pouvez sélectionner uniquement un jeu d'enceintes en hauteur parmi les trois types suivants pour le raccordement.

□ Exemple d'installation Enceintes en hauteur avant/Enceintes en hauteur arrière (→p17)
Exemple d'installation Enceintes pour plafond (-p18)
Exemple d'installation Enceintes activées Dolby (Enceintes Dolby) (→p19)

ZONE 2 : Vous pouvez écouter de l'audio à 2 canaux dans une autre pièce (ZONE 2), tout en effectuant une lecture dans la pièce principale (là où cet appareil est situé). La même source peut être lue simultanément dans la pièce principale et dans la ZONE 2. De même différentes sources peuvent être lues dans les deux pièces.

Réglages "Speaker Setup" durant Initial Setup (→p136)

• Speaker Channels : 5.1.2 ch
- Subwoofer: Yes
• Height 1 Speaker : —
- Height 2 Speaker : Sélectionnez le type d'enceinte en hauteur installée.
• Zone Speaker: Zone 2
- Bi-Amp: No

Système 5.1.2 (Bi-amplification des enceintes)

Il s'agit de la combinaison d'un système 5.1 et d'enceintes en hauteur avant. Une enceinte en hauteur avant est un type d'enceinte en hauteur. Vous pouvez sélectionner uniquement un jeu d'enceintes en hauteur parmi les trois types suivants pour le raccordement.

Exemple d'installation Enceintes en hauteur avant/Enceintes en hauteur arrière (→p17)

Exemple d'installation Enceintes pour plafond (-p18)

☐ Exemple d'installation Enceintes activées Dolby (Enceintes Dolby) (→p19)

Vous pouvez configurer un système 5.1.2 en raccordant des enceintes avant qui prennent en charge le raccordement de bi-amplification. Le raccordement de bi-amplification peut améliorer la qualité des plages graves et aiguës. Assurez-vous de retirer le cavalier raccordant les prises des graves et les prises des aigus des enceintes qui prennent en charge la bi-amplification. Consultez également le mode d'emploi de vos enceintes.

■ Réglages "Speaker Setup" durant Initial Setup (→p136)

• Speaker Channels : 5.1.2 ch
- Subwoofer: Yes
• Height 1 Speaker : —
- Height 2 Speaker : Sélectionnez le type d'enceinte en hauteur installée.
• Zone Speaker: No
• Bi-Amp: Yes

Contents » Raccordements » Lecture » Configuration »

Système 7.1.2

Il s'agit de la combinaison d'un système 7.1 et d'enceintes en hauteur avant. Une enceinte en hauteur avant est un type d'enceinte en hauteur. Vous pouvez sélectionner uniquement un jeu d'enceintes en hauteur parmi les trois types suivants pour le raccordement.

☐ Exemple d'installation Enceintes en hauteur avant/Enceintes en hauteur arrière (→p21)
Exemple d'installation Enceintes pour plafond (-p22)
Exemple d'installation Enceintes activées Dolby (Enceintes Dolby) (→p23)

Réglages "Speaker Setup" durant Initial Setup (→p136)

• Speaker Channels : 7.1.2 ch
- Subwoofer: Yes
- Height 1 Speaker : Sélectionnez le type d'enceinte en hauteur installée
• Height 2 Speaker : ---
• Zone Speaker: No
- Bi-Amp: No

Contents » Raccordements » Lecture » Configuration »

Système 5.1.4

FRONT CENTER SURROUND HEIGHT 1 SURROUND BACK R L R L EAKERS CLASS 1 MID SUBWOOFER PRE OUT ZONE 2 LINE OUT 1 2 3 4 5 7 8 9 10 6

Il s'agit d'un exemple de combinaison d'enceintes pour plafond centrales à l'avant et d'enceintes en hauteur arrière à l'arrière sur le système 5.1. Il est possible de sélectionner les enceintes en hauteur à l'avant parmi les 4 types suivants. Les enceintes en hauteur pouvant être combinées à l'arrière diffèrent selon les enceintes en hauteur utilisées à l'avant.

□ Exemple de combinaison lorsque les enceintes pour plafond avant sont utilisées à l'avant (→p25)
J Exemple de combinaison lorsque les enceintes pour plafond centrales sont utilisées à l'avant (→p27)
Exemple de combinaison lorsque les enceintes en hauteur avant sont utilisées à l'avant (→p28)
□ Exemple de combinaison lorsque les enceintes activées Dolby (Avant) sont utilisées à l'avant (→p30)

Réglages "Speaker Setup" durant Initial Setup (→p136)

• Speaker Channels : 5.1.4 ch
- Subwoofer: Yes
- Height 1 Speaker : Sélectionnez le type d'enceinte en hauteur installée
- Height 2 Speaker : Sélectionnez le type d'enceinte en hauteur installée
- Zone Speaker: No
• Bi-Amp : No

Combinaisons d'enceintes
- Il est possible de raccorder jusqu'à deux caissons de basse sous tension dans l'une ou l'autre combinaison.

Canaux d'enceinte	FRONT CENTER SURROUND			SURROUND BACK	HEIGHT 1 HEIGHT 2	Bi-AMP (*1)	ZONE 2 (*1) (ZONE SPEAKER)	ZONE 3 (*1) (ZONE SPEAKER)
2.1 ch	√					√	√	√
3.1 ch	√	√				√	√	√
4.1 ch	√		√			√	√	√
5.1 ch	√	√	√			√	√	√
6.1 ch	√		√	√		√	√
7.1 ch	√	√	√	√		√	√
2.1.2 ch	√				√ (*2) (*3) (*3) (*2)	√	√
3.1.2 ch	√	√			√ (*2) (*3) (*3) (*2)	√	√
4.1.2 ch	√		√		√ (*2) (*3) (*3) (*2)	√	√
5.1.2 ch	√	√	√		√ (*2) (*3) (*3) (*2)	√	√
6.1.2 ch	√		√	√	√
7.1.2 ch	√	√	√	√	√
4.1.4 ch	√		√		√	√
5.1.4 ch	√	√	√		√	√

(*1) Les enceintes ZONE et Bi-AMP ne peuvent pas être utilisées simultanément.
(*2) Lors de l'utilisation des enceintes ZONE 2, il est nécessaire de raccorder les enceintes ZONE 2 aux bornes HEIGHT 1, et les enceintes en hauteur aux bornes SURROUND BACK.
(*3) Lors de l'utilisation des enceintes Bi-AMP, il est nécessaire de raccorder les enceintes Bi-AMP aux bornes HEIGHT 1, et les enceintes en hauteur aux bornes SURROUND BACK.

Informations sur HEIGHT 1/HEIGHT 2

Lors du raccordement de 2 paires d'enceintes en hauteur, la combinaison d'enceintes en hauteur pouvant être sélectionné est comme suit.

Lorsqu'une seule paire d'enceintes en hauteur est raccordée, il est possible de sélectionner 1 parmi les types d'enceintes en hauteur.

Raccorder le téléviseur

Raccordez cet appareil entre un téléviseur et un appareil AV. Raccorder cet appareil avec le téléviseur permet de reproduire les signaux audio et vidéo de l'appareil AV sur le téléviseur, ou de lire l'audio du téléviseur sur cet appareil. Un raccordement au téléviseur varie selon que le téléviseur supporte ou pas la fonctionnalité ARC (Audio Return Channel). La fonctionnalité ARC transfère les signaux audio du téléviseur via un câble HDMI et lit le son du téléviseur sur cet appareil. Consultez le mode d'emploi de votre téléviseur, etc. pour savoir s'il prend en charge la fonctionnalité ARC.

- Vers un téléviseur ARC (-p47) • Vers un téléviseur non compatible ARC (p48)

Contents » Raccordements » Lecture » Configuration »

Vers un téléviseur ARC

USB EVIA ETHERNET HDMI OUT (48 MHz/10GHz) SUB 20Hz MAIN OBC 1 (60V DVD) 2 ICBL SAT 3 TUNER AM FM CCB 1 COMPONENT 1 2 VIDEO IN 1 2 ICBL/SAT: 1 RS232 IR I CENTER R L I/AINE COLDEN DINJOSKOS KONJOS a ARC TV

a Câble HDMI

Avec un téléviseur qui prend en charge la fonction ARC (Audio Return Channel) (*), utilisez uniquement le câble HDMI pour un raccordement au téléviseur. Pour raccorder, utilisez la prise HDMI IN du téléviseur qui prend en charge la fonctionnalité ARC.

- Un autre téléviseur ou projecteur peut être raccordé à la prise HDMI OUT SUB. Appuyez sur la touche Q (→p127) de la télécommande et utilisez "Other" - "HDMI OUT" pour basculer entre MAIN et SUB. Notez que cette prise ne prend pas en charge la fonctionnalité ARC.

Configuration

• Des réglages sont nécessaires pour utiliser la fonctionnalité ARC. Sélectionnez "Yes" pour "5. ARC Setup" dans Initial Setup (→p135).
• Pour les réglages détaillés du raccordement du téléviseur, de la fonction CEC et de la sortie audio, consultez le mode d'emploi du téléviseur.

(*) Fonction ARC : Cette fonctionnalité transfère les signaux audio du téléviseur via un câble HDMI et lit le son du téléviseur sur cet appareil. Le raccordement à un téléviseur compatible ARC ne nécessite qu'un seul câble HDMI. Consultez le mode d'emploi de votre téléviseur, etc. pour savoir s'il prend en charge la fonctionnalité ARC.

Vers un téléviseur non compatible ARC

a Câble HDMI, b Câble optionumérique

Si le téléviseur ne prend pas en charge la fonctionnalité ARC (Audio Return Channel) (*), raccordez un câble HDMI ainsi qu'un câble optonumérique. Si le téléviseur ne dispose pas de prise DIGITAL OPTICAL OUT, vous pouvez utiliser un câble audio analogique avec la prise AUDIO IN TV.

• Si vous utilisez un décodeur câble, etc. raccordé à la prise d'entrée de cet appareil pour regarder la télévision (sans le tuner intégré du téléviseur), le raccordement d'un câble optionumérique ou d'un câble audio analogique n'est pas nécessaire.
• Un autre téléviseur ou projecteur peut être raccordé à la prise HDMI OUT SUB. Appuyez sur la touche Q (→p127) de la télécommande et utilisez "Other" - "HDMI Out" pour basculer entre MAIN et SUB. Notez que cette prise ne prend pas en charge la fonctionnalité ARC.

(*) Fonction ARC : Cette fonctionnalité transfère les signaux audio du téléviseur via un câble HDMI et lit le son du téléviseur sur cet appareil. Le raccordement à un téléviseur compatible ARC ne nécessite qu'un seul câble HDMI. Consultez le mode d'emploi de votre téléviseur, etc. pour savoir s'il prend en charge la fonctionnalité ARC.

Raccorder les appareils de lecture

Raccorder un appareil AV avec prise HDMI installée

HDMI OUT MAIN (1) (BD/DVD) 2 (CRL/SAT) 3 (GAME) 4 (STM/BOX) 5 (PC) 6 HDMI IN AC INLET FRONT R L SHER R L SROU R L SURROUND BACK R L a Lecteur de contenu multimédia en flux câble/satellite GAMEBD/D

a Câble HDMI

Il s'agit d'un exemple de raccordement avec un appareil AV possédant de prise HDMI. En raccordant un appareil AV conforme à la norme CEC (Consumer Electronics Control), vous pouvez utiliser la fonctionnalité HDMI CEC (*) qui établit une liaison avec les sélecteurs d'entrée, etc. et la fonctionnalité HDMI Standby Through qui vous permet de transférer les signaux vidéo et audio provenant de l'appareil AV sur le téléviseur même si cet appareil est en veille. • Pour lire une vidéo en 4K ou en 1080p, utilisez un câble HDMI haute vitesse.

Configuration

- La fonctionnalité HDMI CEC et la fonctionnalité HDMI Standby Through sont automatiquement activées, lorsque "Yes" est sélectionné pour "5. ARC Setup" dans Initial Setup (→p135). Si "No, Skip" est sélectionné, des réglages sont nécessaires dans le menu Setup une fois que Initial Setup a été effectué. Appuyez sur la touche de la télécommande et sélectionnez "5. Hardware" - "HDMI" pour effectuer les réglages. (→p120)

- Pour bénéficier du son surround numérique, y compris Dolby Digital, la sortie audio du lecteur de disque Blu-ray raccordé, etc. devra être réglée sur la sortie Bitstream.

(*) La fonctionnalité HDMI CEC : Cette fonction permet différentes commandes de liaison avec des appareils conformes CEC comme commuter les sélecteurs d'entrée verrouillant un lecteur conforme CEC, commuter la sortie audio entre le téléviseur et cet appareil ou régler le volume à l'aide de la télécommande d'un téléviseur conforme CEC et mettre automatiquement en veille cet appareil lorsque le téléviseur est éteint.

Raccorder un appareil AV sans prise HDMI installée

USB ETHERNET SUB FONE 1 HDMI OUT SUB (HIP 1) MAR (ABC) 1 2 3 (BD/ DVD) (OBL/ SAT) 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2

a Câble coaxial numérique, b Câble audio analogique, c Câble vidéo composante

Il s'agit d'un exemple de raccordement avec un appareil AV ne possédant pas de prise HDMI. Sélectionnez les câbles qui correspondent aux prises de l'appareil AV pour le raccordement. Par exemple, lorsque l'entrée vidéo est raccordée à la prise BD/DVD, le raccordement pour l'entrée audio devra également se faire sur la prise BD/DVD. Ainsi, les prises d'entrée vidéo et les prises d'entrée audio doivent porter le même nom pour le raccordement. Notez que les signaux vidéo entrant par la prise VIDEO IN ou la prise COMPONENT VIDEO IN seront convertis en signaux vidéo HDMI puis reproduit par la prise HDMI OUT.

• Pour profiter de la lecture surround numérique dans des formats comme le Dolby Digital, vous devez effectuer un raccordement avec un câble coaxial numérique ou un câble optionumérique pour les signaux audio.
• Selon l'illustration, modifier l'attribution de l'entrée (→p110) permet un raccordement à d'autres prises que la prise BD/DVD.

Configuration

• Les prises COMPONENT VIDEO IN ne sont compatibles qu'avec les résolutions 480i ou 576i. Lors du raccordement sur des prises COMPONENT VIDEO IN, réglez la résolution de sortie du lecteur sur 480i ou 576i. Sélectionnez entrelacé s'il n'y a pas d'option 480i. Si votre lecteur ne prend pas en charge la sortie 480i ou 576i, utilisez la prise VIDEO IN.
• Pour bénéficier du son surround numérique, y compris Dolby Digital, la sortie audio du lecteur de disque Blu-ray raccordé, etc. devra être réglée sur la sortie Bitstream.

Contents » Raccordements » Lecture » Configuration »

Raccorder un appareil Audio

USB ETHERNET USB SUPPORT HDMI OUT (42.8V/10V 11) SUBF ZONE MAN QBC 1 2 3 IBD/ DVD ICBL/ SAT HDMI TUNER COMPONENT IN VIDEO IN RS322 AM 1 2 (BOD/DVD) GAME ICBL/SATI 1 FRONT CENTER SURROUND R L R L ICOL CD BRINCE CTRN BOD TV TRIGGER ODA SPEAKERS CLASS 2 WING (TV) PHONO 6 5 4 3 2 1 (CD) (CD) (SCDN BOX) (GAME) (CDL/SAT) (IBD/DVD) DIGITAL IN AUDIO IN a ab OR CD Platine disque

a Câble audio analogique, b Câble optionumérique

Exemple de raccordement avec un appareil audio. Raccordez un lecteur CD à l'aide d'un câble optonumérique ou d'un câble audio analogique. Vous pouvez également raccorder une platine disque possédant une cartouche de type MM à la prise PHONO.

- Si la platine disque possède un égaliseur phono intégré, branchez-la à une autre prise AUDIO IN que la prise PHONO. De plus, si la platine disque utilise une cartouche de type MC, installez un égaliseur phono compatible avec les cartouches de type MC entre l'appareil et la platine disque, puis raccordez-le à n'importe quelle autre prise AUDIO IN que la prise PHONO.

Si la platine disque a un fil de mise à la terre, branchez-le à la borne GND de cet appareil.

Contents » Raccordements » Lecture » Configuration »

Raccorder une caméra vidéo, etc.

SETUP ME AUX INPUT FEM a Caméra vidéo

a Câble HDMI

Raccordez une caméra vidéo, etc. à la prise AUX INPUT AUDIO/HDMI sur le panneau frontal à l'aide d'un câble HDMI ou d'un câble à mini-fiche stéréo (ø1/8"/3,5 mm).

Raccorder un appareil AV dans une autre pièce (Raccordement Multizone)

Raccordement à un téléviseur (ZONE 2)

USB ETHERNET HDMI OUT (0.1V/162.2) SUB HOME 3 MAIN GNC 1 (5D/ DVD) ICSL SAT 3 HDMI TURER COMPONENT VIDEO VIDEO IN 1 2 (10/DVD) (GAME) Pc Pd (38/54) CBL/SAT 1 2 (STRM BOX) RS32F FRONT CENTER SUSROUND R L R L IR MADE (1000000000000000000000000000000000000000000000000000000000000000000000000000 SPEAKERS GARRIANCE TV a

a Câble HDMI

Lorsqu'un disque Blu-ray est lu dans la pièce principale (là où cet appareil est situé), vous pouvez lire l'audio et la vidéo du même lecteur de disque Blu-ray ou d'un autre appareil AV sur le téléviseur équipé d'une prise HDMI IN dans une autre pièce (ZONE 2). Le téléviseur dans l'autre pièce peut lire uniquement la vidéo des périphériques raccordés aux prises HDMI IN1 à IN3 de cet appareil.

- Le son provenant des appareils AV externes peut seulement être reproduit lorsque le signal est un son 2ch PCM. Il peut également être nécessaire de convertir le son reproduit par l'appareil AV vers la sortie PCM.

- Lorsque l'audio et la vidéo via l'entrée HDMI sont reproduites vers ZONE 2, réglez "1. Input/Output Assign" - "TV Out / OSD" - "Zone2 HDMI" (→p108) sur "Use" dans le menu Setup.

Raccorder un amplificateur principal (ZONE 2)

USB ETHERNET HDMI OUT (LOR/RESET) HDMI IN (LOR/RESET) TURER COMPONENT VIEW VIDEO IN RES33 FRONT CENTER 1 SURROUND HEIGHT 1 R L R L SPEAKERS SUBWOODER ZONE 2 PRE OUT PRE LINE OUT a LINE IN Amplificateur Principal

a Câble audio analogique

Vous pouvez écouter de l'audio à 2 canaux dans une autre pièce (ZONE 2), tout en effectuant une lecture à 7.1 canaux dans la pièce principale (là où cet appareil est situé). Utilisez un câble audio analogique pour raccorder la prise ZONE 2 PRE/LINE OUT de cette unité et la prise LINE IN de l'amplificateur principal ou de l'amplificateur de puissance dans l'autre pièce. La même source peut être lue simultanément dans la pièce principale et dans la ZONE 2. De même différentes sources peuvent être lues dans les deux pièces.

- Pour reproduire de l'audio provenant d'un appareil AV raccordé de façon externe sur ZONE 2, connectez-le à une des prises HDMI IN1 à IN3. Si l'appareil AV n'est pas équipé d'une prise HDMI, utilisez un câble optionumérique, un câble coaxial numérique, ou d'un câble audio analogique. De même, le son provenant des appareils AV raccordés de façon externe peut être reproduit vers la ZONE 2 uniquement lorsque le son est analogique ou à signaux PCM à 2 canaux. Lorsque l'appareil AV est raccordé à cet appareil avec un câble HDMI, un câble coaxial numérique ou un câble optionumérique, changez la sortie audio de l'appareil AV pour la sortie PCM.

Contents » Raccordements » Lecture » Configuration »

Brancher les antennes

TUNER COMPONENT VIDEO VIDEOS IN RAM AM 1 2 S/O/DVDI GAME P3 ICEL/TA 1 P4 STROM/BOX R52 R R SOUTRUNND R L SPEAKERS CLASSIMERS a b FM 760

a Antenne FM intérieure, b Antenne cadre AM

Raccordez l'antenne à cet appareil, et installez l'antenne dans la meilleure position pour l'écoute lors de la réception de signaux radio. Fixez l'antenne FM intérieure au mur à l'aide de punaises ou de ruban adhésif.

Contents » Raccordements » Lecture » Configuration »

Connexion au réseau

USB ETHERNET HDMI OUT HDMI OUT HDMI SUB CORES MAIN 1 2 3 1 2 RS332 R L R L FRONT CENT 24T SURROUND SPEAKERS CLASS SWITCH a

Cet appareil peut être raccordé au réseau à l'aide du LAN filaire ou du Wi-Fi (LAN sans fil). Vous pouvez bénéficier des fonctions réseau comme la radio Internet par connexion réseau. Si vous connectez par LAN filaire, raccordez le routeur et la prise ETHERNET avec le câble filaire comme montré sur l'illustration. Pour vous connecter par Wi-Fi, sélectionnez "Wireless" pour "4. Network Connection" dans Initial Setup (→p137), sélectionnez la méthode de réglage désirée et suivez les instructions à l'écran. Pour la connexion Wi-Fi, dressez l'antenne sans fil pour l'utiliser.

a Câble LAN

Raccordement de Périphériques de Commande Externes

Port IR IN

USB ETHERNET HDMI OUT (HDMI/RESET) RUB SOMES MAIN ORC 1 2 ICBL/ SAT 3 TUNER COMPONENT ISO N VIDEO IN RS232 FRONT CENTER SURROUND AM 1 2 (ISO/DVD) (GAME) (CSL/SAT) IR MAIN STROM TRV TRIGGER OUT SPEAKERS CAN RECEPTEUR IR

Lors du raccordement d'un ampli-tuner à commande à distance constitué d'un récepteur IR, etc. à cet appareil, opérer avec la télécommande est possible même si le signal de commande à distance est difficile à atteindre (à cause de l'installation dans un meuble, etc.). Vous pouvez également opérer l'appareil en utilisant la télécommande depuis une autre pièce comme la ZONE 2. Pour adopter un ampli-tuner à télécommande, contactez les magasins spécialisés.

- Pour le type de câble requis pour le raccordement, consultez le mode d'emploi, etc. de l'ampli-tuner à commande à distance.

Contents » Raccordements » Lecture » Configuration »

Prise 12V TRIGGER OUT

USB ETHERNET HDMI OUT (CUB/REC 1) HDMI SUB 20765 MAR (ABC) 1 (BD/ DVD) 2 (CBL/ SAT) 3 COMPUTAL TUNER COMPONENT (HD)N VIDEO IN RS23X FRONT CENTER SURROUND AM 1 2 (HD/DVD) (GAME) ICOL/SAT P3 1 P4 2 (RS23X) MAIN 12V TRIGGER OUT SPEAKERS L L R L R L + - R L R L + - R L + - R L + - R L + - R L + - R L + - R L + - R L + - R L + - R L + - R L + - R L + - R L + - R L + - R L + - R L + - R L + - R L

a Câble mini-prise monophonique (ø1/8"/3,5 mm)

Lors du raccordement d'un périphérique équipé d'une prise TRIGGER IN comme un lecteur BD/DVD à cet appareil, il est possible de mettre le périphérique sous tension ou en veille en verrouillant le fonctionnement sur cet appareil. Lorsqu'une entrée quelconque est sélectionnée, cet appareil reproduit un signal de commande de 12 V/100 mA maximum provenant de la prise 12V TRIGGER OUT, et contrôle le fonctionnement de la liaison du périphérique externe.

- Pour le raccordement, utilisez un câble mini-prise monophonique ( 1/8''/3,5 mm) sans résistance. N'utilisez pas un câble avec une mini fiche stéréo.

Branchement du cordon d'alimentation

a Cordon d'alimentation

Branchez le cordon d'alimentation une fois que tous les autres raccordements ont été effectués.

- Cet appareil dispose d'un cordon d'alimentation amovible. Assurez-vous de raccorder d'abord le cordon d'alimentation au AC INLET de l'appareil et ensuite de le raccorder à la prise murale. Débranchez toujours la prise électrique en premier lorsque vous retirez le cordon d'alimentation.

Contents » Raccordements » Lecture » Configuration »

Lecture

Lecture d'un appareil AV 61
Lecture BLUETOOTH® 62
Radio Internet 63
Spotify 65
AirPlay® 66
DTS Play-Fi® 67
FlareConnect™ 68
Périphérique de stockage USB 69
Lire des fichiers sur un PC et NAS (Music Server) 72
Play Queue 77
Écoute de la radio AM/FM 79
Multizone 83
Fonctions pratiques 88
Mode d'écoute 89

Lecture d'un appareil AV

Vous pouvez écouter le son provenant des appareils AV tels que des lecteurs de disques Blu-ray avec cet appareil.

- Lorsqu'un téléviseur est raccordé à la prise HDMI OUT SUB, appuyez sur Q, et sélectionnez "Other" - "HDMI Out" pour basculer entre MAIN et SUB.

Commandes de base

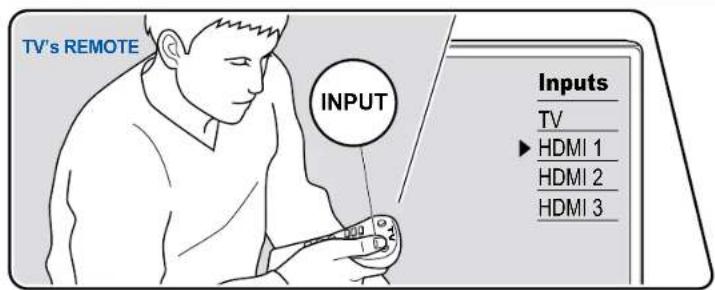

TV's REMOTE INPUT Inputs TV ► HDMI 1 HDMI 2 HDMI 3

BD/DVD CBL/SAT GAME STRMBOX PC AUX CD TV PHONO TUNER NET

Effectuez la procédure suivante lorsque cet appareil est en marche.

1. Réglez l'entrée du téléviseur sur celle raccordée à l'appareil.

2. Appuyez sur le sélecteur d'entrée portant le même nom que la prise sur laquelle le lecteur est raccordé.

Par exemple, appuyez sur la touche BD/DVD pour lire le lecteur raccordé à la prise BD/DVD. Appuyez sur TV pour écouter le son du téléviseur. De même, pour lire un périphérique raccordé à la prise AUX INPUT AUDIO/HDMI du panneau frontal, appuyez sur AUX.

- Lorsque la fonction de liaison CEC marche, l'entrée change automatiquement lorsqu'un téléviseur ou un lecteur conformes CEC est raccordé à cet appareil à l'aide d'un raccordement HDMI.

1. Démarrez la lecture sur l'appareil AV.

SÉLECTEUR D'ENTRÉE Q ENTER

Lecture BLUETOOTH®

Vous pouvez lire à distance l'audio d'un périphérique compatible avec la technologie BLUETOOTH, comme un smartphone.

Commandes de base

TV PHONO ER NET NU Bluetooth Onlyyo TX-RZ630XXX

Effectuez la procédure suivante lorsque cet appareil est en marche.

Jumelage

1. Lorsque vous appuyez sur la touche ✉, "Now Pairing..." apparait sur l'afficheur de cet appareil et le mode appairage s'active.

Now Pairing...

1. Activez (mettez en marche) la fonction BLUETOOTH du périphérique compatible BLUETOOTH, puis sélectionnez cet appareil parmi les périphériques affichés. Si un mot de passe est requis, entrez "0000".

2. Cet appareil s'affiche sous le nom "Onkyo TX-RZ630 XXXXXX". Il est possible de modifier cet afficheur avec la fonction Friendly Name (→p122) ou l'Onkyo Controller App (peut être utilisé avec iOS ou Android™).

3. Pour connecter un autre périphérique compatible BLUETOOTH, appuyez sur la touche ✝ jusqu'à ce que "Now Pairing..." s'affiche, puis effectuez l'étape 2. Cet appareil peut mémoriser les informations d'apparaige de 8 périphériques appairés.
4. La zone de couverture est d'environ 48'/15 m. Notez que la connexion n'est pas toujours garantie avec tous les périphériques compatibles BLUETOOTH.

Lecture

1. Effectuez la procédure de connexion sur le périphérique compatible BLUETOOTH. L'entrée sur cet appareil passe automatiquement sur "BLUETOOTH".

2. Lecture des fichiers musicaux. Augmentez le volume du périphérique compatible BLUETOOTH jusqu'à un niveau correct.

- À cause des caractéristiques de la technologie sans fil BLUETOOTH, le son produit par cet appareil peut être légèrement en retard par rapport au son lu par le périphérique compatible BLUETOOTH.

Contents » Raccordements » Lecture » Configuration »

Radio Internet

En connectant cet appareil à un réseau connecté à internet, vous pouvez bénéficier des services de radio Internet comme Tuneln Radio, etc.

• Le réseau doit être connecté à Internet pour avoir accès aux services de radio internet.
• Selon le service de radio Internet, il se peut que l'utilisateur doive s'inscrire d'abord sur l'ordinateur. Pour des détails sur chaque service, visitez le site Web de chaque service.

Lecture

TV's REMOTE INPUT Inputs TV ► HDMI 1 HDMI 2 HDMI 3 CD PC TV NET + tunein pandora* Spotify* #DEEZER

L'illustration affiche une image.

Effectuez la procédure suivante lorsque cet appareil est en marche.

1. Réglez l'entrée du téléviseur sur celle raccordée à l'appareil.
2. Appuyez sur la touche NET pour afficher l'écran de la liste des fonctions réseau sur le téléviseur.
3. Sélectionnez le service de radio Internet préféré grâce au curseur, et appuyez sur ENTER pour valider votre sélection.
4. En suivant les instructions à l'écran, sélectionnez les stations de radio et les programmes en utilisant le curseur, puis appuyez sur ENTER pour écouter.
5. Pour revenir sur l'écran précédent, appuyez sur

RETURN ON/OFF GAIN CHINESE NO. AUTO CO TY FROOD TUNES NET E NET ENTER ▲ I ▼I ▶ ENTER →

Contents » Raccordements » Lecture » Configuration »

Menu du Service de Radio Internet

Vous pouvez ajouter des stations spécifiques à vos favoris, ou effacer des stations qui ont été ajoutées à vos favoris. Le menu affiché varie selon le service sélectionné.

L'icône ☺ du menu s'affiche lorsqu'une station est en cours de lecture. Une pression sur ENTER permet d'affiche le menu à l'écran lorsque cette icône seulement est affichée. Lorsque plusieurs icônes sont affichées, sélectionnez l'icône ☺ avec le curseur et appuyez sur ENTER.

Informations sur le compte Tuneln Radio

Si vous créez un compte sur le site Web Tuneln Radio (tunein.com) et que vous vous y connectez depuis cet appareil, les stations de radio ou les programmes que vous avez suivis sur le site Web sont ajoutés automatiquement à votre dossier "My Presets" sur l'appareil. Le contenu de "My Presets" s'affiche au niveau suivant dans la structure hiérarchique de Tuneln Radio. Pour afficher une station de radio ajoutée à "My Presets", vous devez vous connecter à Tuneln radio en ouvrant une session depuis l'appareil. Pour ouvrir une session, sélectionnez "Login" - "I have a Tuneln account" dans la liste principale de "Tuneln Radio" sur l'appareil, puis saisissez votre nom d'utilisateur et votre mot de passe.

- Si vous sélectionnez "Login" sur l'appareil, un code d'enregistrement s'affiche. Utiliser ce code permet d'associer le périphérique sur la section My Page du site Web TuneIn Radio afin de pouvoir vous connecter depuis "Login" - "Login with a registration code" sans saisir de nom d'utilisateur et de mot de passe.

Spotify

En raccordant cet appareil au même réseau que des périphériques mobiles, comme un smartphone et une tablette, vous pouvez bénéficier à distance de la musique lue avec Spotify Connect.

- Pour lire Spotify Connect, installez une application Spotify sur votre smartphone ou tablette. Vous aurez également besoin d'obtenir un compte premium Spotify. - Pour des détails sur les réglages Spotify, allez sur : www.spotify.com/connect/

Lecture

Wi-Fi Spotify Device Devices Available Onkyo TX-RZ63D XXX

1. Connectez le périphérique mobile au point d'accès auquel cet appareil est connecté via un réseau.
2. Lancez l'application Spotify.
3. Lisez la piste dans l'application Spotify, basculez sur l'écran servant à contrôler la lecture, puis touchez "Devices Available" au bas de l'écran.
4. Sélectionnez cet appareil.
5. Cet appareil s'allume automatiquement, l'entrée passe automatiquement sur NET et Spotify démarre la diffusion en flux.
6. Lorsque "5. Hardware" - "Power Management" - "Network Standby" est réglé sur "Off" dans le menu Setup, mettez en marche l'appareil manuellement et appuyez sur NET de la télécommande. Dans le réglage d'usine par défaut, la fonctionnalité Network Standby (→p124) est réglée sur On.

Remarques lors de l'utilisation de la fonction mutlizone

• Pour profiter de la musique de Spotify dans une autre pièce, sélectionnez manuellement NET comme entrée de l'autre pièce. Puis, sélectionnez cet appareil avec l'application Spotify.
• Le réglage du volume à l'aide de l'application Spotify est possible pour les enceintes raccordées aux bornes enceinte ZONE ou lorsque le volume du son du périphérique situé dans l'autre pièce est configuré pour qu'il se règle avec cet appareil. Réglez le volume sur le périphérique audio situé dans l'autre pièce dans tous les autres cas.
• Pour bénéficier de la musique de Spotify dans la pièce principale après l'avoir écoutée dans une autre pièce, changez l'entrée de la pièce principale sur NET.

Contents » Raccordements » Lecture » Configuration »

AirPlay®

En raccordant cet appareil au même réseau que des périphériques iOS, comme un iPhone ^ , un iPod touch ^ et un iPad ^ , vous pouvez bénéficier à distance des fichiers musicaux sur les périphériques iOS.

• Mettez à jour la version OS de votre périphérique iOS.
• Il pourrait y avoir des différences avec les écrans des opérations et la manière dont les commandes sont effectuées sur un périphérique iOS en fonction de la version iOS. Pour plus de détails, consultez le mode d'emploi du périphérique iOS.

Commandes de base

Wi-Fi iPhone Tokyo TA-R2630 iOS 10 p. ex., iOS 10

1. Connectez le périphérique iOS au point d'accès auquel cet appareil est connecté via un réseau.
2. Touchez l'icône AirPlay 📋 présente sur l'écran de lecture de l'application musicale du périphérique iOS et sélectionnez cet appareil parmi les périphériques affichés.
3. Lisez le fichier musical sur le périphérique iOS.

- Lorsque "5. Hardware" - "Power Management" - "Network Standby" est réglé sur "Off" dans le menu Setup, mettez en marché l'appareil manuellement et appuyez sur NET de la télécommande. Dans le réglage d'usine par défaut, la fonctionnalité Network Standby (→p124) est réglée sur On.

- À cause des caractéristiques de la technologie sans fil AirPlay, le son produit par cet appareil peut être légèrement en retard par rapport au son lu par le périphérique compatible AirPlay.

Vous pouvez également lire les fichiers musicaux sur un PC équipé d'iTunes. (Ver. 10.2 ou ultérieure). Avant d'effectuer cette action, vérifiez que cet appareil et le PC sont connectés au même réseau. Puis, appuyez sur NET de cet appareil. Ensuite, cliquez sur l'icône AirPlay dans iTunes, sélectionnez cet appareil parmi les périphériques affichés et démarrez la lecture d'un fichier musical.

DTS Play-Fi®

https://play-fi.com/

Lors du raccordement de cet appareil au même réseau que des périphériques mobiles, comme un smartphone et une tablette, vous pouvez bénéficier à distance de la musique lue sur le périphérique mobile. Il est possible de lire la musique provenant d'un service de distribution en flux ou la musique d'une bibliothèque musicale sur un périphérique mobile. Cette fonction supporte également une liste de lecture sur iTunes. De même, raccorder plusieurs enceintes supportant DTS Play-Fi sur le même réseau rendra possible "Group playback" qui permet de lire la même musique dans différentes pièces de la maison. Pour bénéficier de cette fonction, téléchargez l'appli Onkyo Music Control (disponible sur iOS ou Android™).

Lecture

1. Télécharger l'appli Onkyo Music Control avec votre périphérique mobile. http://www.onkyo.com/playfi/app_o.html

1. Connectez le périphérique mobile au réseau auquel cet appareil est connecté.

2. Lancer l'appli Onkyo Music Control permet d'afficher automatiquement les périphériques compatibles.

3. Sélectionnez le périphérique parmi les périphériques compatibles. Une liste d'applications, comme les services de distribution de musique en flux, s'affiche. Sélectionnez le contenu à lire, et effectuez les commandes selon les instructions à l'écran.

- Lorsque "5. Hardware" - "Power Management" - "Network Standby" est réglé sur "Off" dans le menu Setup, mettez en marche l'appareil manuellement et appuyez sur NET de la télécommande. Dans le réglage d'usine par défaut, la fonctionnalité Network Standby (→p124) est réglée sur On.

- Pour les commandes détaillées et la FAQ, visitez l'URL suivante. http://www.onkyo.com/playfi/info_o.html

- Afin d'utiliser un service de distribution en flux, il se peut que l'utilisateur doive s'inscrire d'abord.

- Cet appareil ne prend pas en charge les fonctions DTS Play-Fi suivantes. - Spotify

- Son surround sans fil

- Appairage d'enceintes stéréo L/R

- Certains des réglages dans "Setup menu" ne peuvent pas être modifiés sur cet appareil. Pour les modifier, annulez la connexion de cet appareil depuis l'application.

- Les modes d'écoute ne peuvent pas être sélectionnés pendant la lecture.

FlareConnect™

Lors du téléchargement de l'appli Onkyo Controller (disponible sur iOS ou Android™) sur des périphériques mobiles, comme un smartphone et une tablette, vous pouvez bénéficier de la lecture de groupe qui lit la même musique sur différents produits audio prenant en charge la fonction FlareConnect. Vous pouvez lire l'audio de périphériques de lecture externes raccordés à chaque produit, la musique d'un service de radio Internet ou d'audio de réseau comme un service de distribution en flux de musique, et la musique présente dans la bibliothèque musicale d'un périphérique mobile.

Lecture

1. Raccordez cet appareil et les autres périphériques prenant en charge FlareConnect au même réseau.
2. Téléchargez l'appli Onkyo Controller App sur l'App Store ou le Google Play™ Store.
3. Connectez le périphérique mobile au réseau auquel cet appareil est connecté.
4. Lancer l'appli Onkyo Controller permet de reconnaître automatiquement les périphériques compatibles.
5. Sélectionnez l'écran du périphérique compatible à commander, et touchez l'icône Group en bas de l'écran.
6. Cochez la case du produit audio sur lequel vous souhaitez jouer la même musique.
7. Sélectionnez le contenu à lire, et opérez selon les instructions à l'écran.
8. Lorsque "5. Hardware" - "Power Management" - "Network Standby" est réglé sur "Off" dans le menu Setup, mettez en marche l'appareil manuellement et appuyez sur NET de la télécommande. Dans le réglage d'usine par défaut, la fonctionnalité Network Standby (→p124) est réglée sur On. Pour les autres périphériques, vérifiez leurs modes d'emploi respectifs.

L'illustration affiche une image.

Périphérique de stockage USB

Vous pouvez lire des fichiers musicaux stockés sur un périphérique de stockage USB.

Commandes de base

TV's REMOTE INPUT Inputs TV ► HDMI 1 HDMI 2 HDMI 3 STRMBOX PC CD TV NET MENU i + tunein pandora' Spotify' DEEZER

L'illustration affiche une image.

Effectuez la procédure suivante lorsque cet appareil est en marche.

1. Réglez l'entrée du téléviseur sur celle raccordée à l'appareil.
2. Branchez le périphérique de stockage USB contenant les fichiers musicaux au port USB situé sur le panneau arrière de cet appareil.
3. Appuyez sur NET pour afficher l'écran de la liste des services réseau.

4. Sélectionnez "USB" avec les curseurs et appuyez sur ENTER.

5. Si le témoin "USB" clignote sur l'afficheur, vérifiez si le périphérique de stockage USB est branché correctement.

6. Ne débranchez pas le périphérique de stockage USB pendant que "Connecting..." est affiché sur l'afficheur. Cela risque d'entraîner la corruption des données ou un mauvais fonctionnement.

7. Appuyez une nouvelle fois sur ENTER sur l'écran suivant. La liste des dossiers et des fichiers de musique sur le périphérique de stockage USB s'affiche. Sélectionnez le dossier à l'aide des curseurs et appuyez sur ENTER pour confirmer votre sélection.

8. Avec les curseurs, sélectionnez le fichier de musique, puis appuyez sur ENTER pour lancer la lecture.

Contents » Raccordements » Lecture » Configuration »

• Pour revenir sur l'écran précédent, appuyez sur
• Pour afficher le titre de l'album, le nom de l'artiste et de la pochette d'un fichier au format WAV, créez une structure de dossier et des noms de fichiers comme indiqué ci-dessous lors de la sauvegarde de fichiers musicaux. Il est possible d'afficher la pochette en enregistrant un fichier .jpg à afficher sur l'écran dans le dossier du niveau inférieur. Notez qu'un fichier .jpg au volume important peut mettre du temps à s'afficher, ou peut ne pas s'afficher.

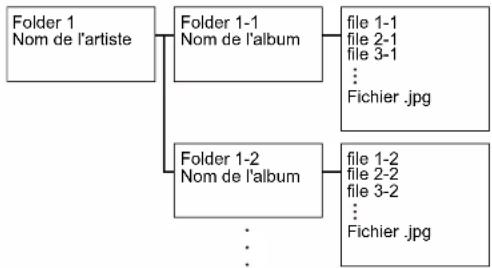


- Les caractères qui ne peuvent pas être affichés sur cet appareil sont remplacés par des "*

- Le port USB de cet appareil est conforme à la norme USB 2.0. La vitesse de transfert peut être insuffisante pour certains des contenus que vous lisez, ce qui peut causer des coupures du son, etc.

- Notez que cette commande n'est pas toujours garantie pour tous les périphériques de stockage USB.

- Cet appareil peut utiliser les périphériques de stockage USB conformes à la norme USB MSC. De même le format des périphériques de stockage USB supporte les formats de système de fichier FAT16 ou FAT32.

□Périphérique et formats pris en charge (-p71)

Périphérique et formats pris en charge

Configuration requise du périphérique de stockage USB

• Cet appareil peut utiliser les périphériques de stockage USB conformes à la norme USB MSC.
• Le format des périphériques de stockage USB supporte les formats de système de fichier FAT16 ou FAT32.
• Si le périphérique de stockage USB a été partitionné, chaque section sera considérée comme étant un périphérique indépendant.
• Vous pouvez prendre en charge jusqu'à 20 000 pistes par dossier, et les dossiers peuvent être imbriqués jusqu'à 16 niveaux de profondeur.
• Les concentrateurs USB et les périphériques de stockage USB avec des fonctions de concentrateur ne sont pas pris en charge. Ne branchez pas ces périphériques à l'appareil.
• Les périphériques de stockage USB avec des fonctions de sécurité ne sont pas pris en charge sur cet appareil.
• Si un adaptateur secteur est fourni avec le périphérique de stockage USB, raccordez l'adaptateur secteur, et utilisez-le avec une prise domestique.
• Les médias insérés dans le lecteur de carte USB peuvent ne pas être disponibles dans cette fonction. De plus, en fonction du périphérique de stockage USB, une lecture correcte du contenu peut être impossible.
• Lorsqu'un périphérique de stockage USB est utilisé, Onkyo décline toute responsabilité pour la perte ou la modification des données sauvegardées sur un périphérique de stockage USB, ou le dysfonctionnement du périphérique de stockage USB. Nous vous recommandons de sauvegarder à l'avance les données sauvegardées sur un périphérique de stockage USB.

Formats audio pris en charge

Cet appareil prend en charge les formats de fichiers musicaux suivants. Notez que les fichiers sonores protégés par droits d'auteur ne peuvent pas être lus sur cet appareil.

MP3 (.mp3/.MP3):

• Formats pris en charge : MPEG-1/MPEG-2 Audio Layer 3
  • Taux d'échantillonnage pris en charge : 44,1 kHz, 48 kHz
• Débits binaires pris en charge : Entre 8 kbps, 320 kbps et VBR

WMA (.wma/.WMA)

• Taux d'échantillonnage pris en charge : 44,1 kHz, 48 kHz
- Débits binaires pris en charge : Entre 5 kbps, 320 kbps et VBR
- Les formats WMA Pro/Voice/WMA Lossless ne sont pas pris en charge.

WAV (.wav/.WAV):

Les fichiers WAV contiennent des données audio numériques PCM non compressées.

- Taux d'échantillonnage pris en charge : 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz

Les fichiers AIFF contiennent des données audio numériques PCM non compressées.

- Taux d'échantillonnage pris en charge : 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz

- Taux d'échantillonnage pris en charge : 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz

- Débits binaires pris en charge : Entre 8 kbps, 320 kbps et VBR

FLAC (.flac/.FLAC)

- Taux d'échantillonnage pris en charge : 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz

- Taux d'échantillonnage pris en charge : 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz

- Bits de quantification : 16 bits, 24 bits

- Formats pris en charge : DSF/DSDIFF

• Taux d'échantillonnage pris en charge : 2,8 MHz, 5,6 MHz

- Taux d'échantillonnage pris en charge : 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz

- Lors de la lecture de fichiers enregistrés avec VBR (débit binaire variable), les temps de lecture peuvent ne pas s'afficher correctement.

- Cet appareil prend en charge la lecture sans intervalle du périphérique de stockage USB dans les conditions suivantes.

Lorsque les fichiers WAV, FLAC et Apple Lossless sont lus en continu avec le même format, fréquence d'échantillonnage, nombre de canaux et débit binaire de quantification.

Lire des fichiers sur un PC et NAS (Music Server)

La lecture en flux des fichiers de musique présents sur les ordinateurs ou dispositifs NAS du réseau domestique connectés au même réseau que cet appareil est prise en charge.

- Les serveurs réseau compatibles avec cet appareil sont des ordinateurs ayant des fonctionnalités de serveur comme Windows Media® Player 11 ou 12 installées, ou les NAS compatibles avec la fonctionnalité réseau domestique. Vous devez effectuer au préalable certains réglages sur votre ordinateur pour utiliser Windows Media® Player 11 ou 12. Notez qu'avec les ordinateurs, seuls les fichiers de musique mémorisés dans la bibliothèque de Windows Media® Player peuvent être lus.

Réglages de Windows Media® Player

Sur Windows Media® Player 11

1. Mettez en marche votre PC et lancez Windows Media® Player 11.
2. Dans le menu "Library", sélectionnez "Media Sharing" pour afficher une boîte de dialogue.
3. Sélectionnez la case à cocher "Share my media", puis cliquez sur "OK" pour afficher les périphériques compatibles.
4. Sélectionnez cet appareil, puis cliquez sur "Allow".
5. Un clic permet de cocher l'icône correspondante.
6. Cliquez sur "OK" pour fermer la boîte de dialogue.
7. En fonction de la version de Windows Media® Player, les nom des éléments peuvent varier par rapport à la description ci-dessus.

Sur Windows Media® Player 12

1. Mettez en marche votre PC et lancez Windows Media® Player 12.
2. Dans le menu "Stream", sélectionnez "Turn on media streaming" pour afficher une boîte de dialogue.
3. Si la diffusion en flux multimédia est déjà activée, sélectionnez "More streaming options..." dans le menu "Stream" pour afficher la liste des périphériques de lecture présents sur le réseau, puis passez à l'étape 4.
4. Cliquez sur "Turn on media streaming" pour afficher la liste des périphériques de lecture présents sur le réseau.
5. Sélectionnez cet appareil dans "Media streaming options" et vérifiez qu'il est réglé sur "Allow".
6. Cliquez sur "OK" pour fermer la boîte de dialogue.
7. En fonction de la version de Windows Media® Player, les nom des éléments

peuvent varier par rapport à la description ci-dessus.

□Lecture → p73

Contents » Raccordements » Lecture » Configuration »

Lecture

TV's REMOTE INPUT Inputs TV ► HDMI 1 HDMI 2 HDMI 3

NOUX PC CD TV NET MENU iTunesin pandora® Spotify DOEEZER

L'illustration affiche une image.

Effectuez la procédure suivante lorsque cet appareil est en marche.

1. Réglez l'entrée du téléviseur sur celle raccordée à l'appareil.
2. Démarrez le serveur (Windows Media® Player 11, Windows Media® Player 12, ou le périphérique NAS) contenant les fichiers musicaux à lire.
3. Assurez-vous que l'ordinateur ou le NAS est correctement connecté au même réseau que cet appareil.
4. Appuyez sur NET pour afficher l'écran de la liste des services réseau.

- Si le témoin "NET" sur l'afficheur clignote, l'appareil n'est pas correctement connecté au réseau. Vérifiez la connexion.

Play-Play AirPlay Music Server User PlayOne

1. Avec les curseurs, sélectionnez "Music Server", puis appuyez sur ENTER.

Contents » Raccordements » Lecture » Configuration »

1. Sélectionnez le serveur cible avec les curseurs et appuyez sur ENTER pour afficher l'écran de la liste des éléments.

2. Cet appareil ne peut pas accéder aux photos et vidéos stockées sur les serveurs.

3. En fonction du serveur et des paramètres de partage, le contenu enregistré sur le serveur peut ne pas être affiché.

4. Avec les curseurs, sélectionnez le fichier de musique à lire, puis appuyez sur ENTER pour lancer la lecture.

5. Si "No Item" s'affiche à l'écran, vérifiez si le réseau est connecté correctement.

6. Pour revenir sur l'écran précédent, appuyez sur

7. Pour les fichiers de musique sur un serveur, il peut y avoir jusqu'à 20 000 pistes par dossier, et les dossiers peuvent être imbriqués jusqu'à 16 niveaux de profondeur.
8. En fonction du type de serveur média, l'appareil peut ne pas le reconnaître, ou ne pas être capable de lire les fichiers de musique.

Recherche de fichiers musicaux à sélectionner

Si le serveur que vous utilisez prend en charge les fonctions de recherche, il est possible d'utiliser la fonction de recherche suivante.

Effectuez la procédure suivante avec les serveurs disponibles affichés à l'aide de Music Server.

1. Avec▲/▼sélectionnez le serveur contenant les fichiers musicaux que vous souhaitez lire, et sélectionnez ENTER.

2. Avec/ , sélectionnez le dossier Recherche, et appuyez sur ENTER. Le dossier Recherche contient les trois dossiers suivants.

3. "Search by Artist": À sélectionner pour la recherche par nom d'artiste.

4. "Search by Album" : À sélectionner pour la recherche par titre d'album.

5. "Search by Track": À sélectionner pour la recherche par titre de piste.

6. Avec ▲/▼sélectionnez le dossier, et appuyez sur ENTER.

7. Saisissez un chaine de caractères à rechercher, et appuyez sur ENTER. Le résultat de la recherche s'affiche alors.
8. Avec▲/▼sélectionnez les fichiers musicaux à lire, et sélectionnez ENTER.

Contrôler la lecture à distance à partir d'un PC

Vous pouvez utiliser cet appareil pour lire des fichiers musicaux stockés sur

votre ordinateur en utilisant l'ordinateur à l'intérieur de votre réseau domestique. Cet appareil prend en charge la lecture à distance via Windows Media® Player
12. Pour utiliser la fonction de lecture à distance de cet appareil avec Windows Media® Player 12, ce dernier doit être configuré à l'avance.

Réglage PC

1. Mettez en marche votre PC et lancez Windows Media® Player 12.
2. Dans le menu "Stream", sélectionnez "Turn on media streaming" pour afficher une boîte de dialogue.

- Si la diffusion en flux multimédia est déjà activée, sélectionnez "More streaming options..." dans le menu "Stream" pour afficher la liste des périphériques de lecture présents sur le réseau, puis passez à l'étape 4.

1. Cliquez sur "Turn on media streaming" pour afficher la liste des périphériques de lecture présents sur le réseau.
2. Sélectionnez cet appareil dans "Media streaming options" et vérifiez qu'il est réglé sur "Allow".
3. Cliquez sur "OK" pour fermer la boîte de dialogue.
4. Ouvrez le menu "Stream" et vérifiez que "Allow remote control of my Player..." est coché.

- En fonction de la version de Windows Media® Player, les nom des éléments peuvent varier par rapport à la description ci-dessus.

Lecture à distance

1. Mettez sous tension l'alimentation de l'appareil.
2. Mettez en marche votre PC et lancez Windows Media® Player 12.
3. Sélectionnez avec un clic droit le fichier de musique à lire avec Windows Media® Player 12.

- Pour lire un fichier de musique à distance sur un autre serveur, ouvrez le serveur cible à partir de "Other Libraries" et sélectionnez le fichier de musique à lire.

1. Sélectionnez cet appareil dans "Play to" pour ouvrir la fenêtre "Play to" de Windows Media® Player 12 et démarrez la lecture sur l'appareil.

- Si votre PC fonctionne sous Windows® 8.1, cliquez sur "Play to", puis sélectionnez cet appareil. Si votre PC fonctionne sous Windows® 10, cliquez sur "Cast to Device" et sélectionnez cet appareil. Des actions sont possibles pendant la lecture à distance à partir de la fenêtre "Play to" du PC. L'écran de lecture s'affiche sur le téléviseur connecté à la sortie HDMI.

Contents » Raccordements » Lecture » Configuration »

1. Réglez le volume à l'aide de la barre de volume dans la fenêtre "Play to".

2. Quelquefois, le volume affiché dans la fenêtre de lecture à distance peut être différent de celui affiché sur l'afficheur de l'appareil.

3. Lorsque le volume est modifié sur l'appareil, la valeur n'est pas répercutée dans la fenêtre "Play to".
4. Cet appareil ne peut pas lire des fichiers de musique à distance dans les conditions suivantes.

– Il utilise un service de réseau.

– Il lit un fichier de musique sur un périphérique de stockage USB.

- En fonction de la version de Windows Media® Player, les nom des éléments peuvent varier par rapport à la description ci-dessus.

☐Formats audio pris en charge (→p76)

Panneau frontal» Panneau arrière» Télécommande»

Formats audio pris en charge

Cet appareil prend en charge les formats de fichiers musicaux suivants. La lecture à distance des formats FLAC et DSD n'est pas prise en charge.

MP3 (.mp3/.MP3):

• Formats pris en charge : MPEG-1/MPEG-2 Audio Layer 3
  • Taux d'échantillonnage pris en charge : 44,1 kHz, 48 kHz
• Débits binaires pris en charge : Entre 8 kbps, 320 kbps et VBR

WMA (.wma/.WMA)

• Taux d'échantillonnage pris en charge : 44,1 kHz, 48 kHz
- Débits binaires pris en charge : Entre 5 kbps, 320 kbps et VBR
- Les formats WMA Pro/Voice/WMA Lossless ne sont pas pris en charge.

WAV (.wav/.WAV) :

Les fichiers WAV contiennent des données audio numériques PCM non compressées.

• Taux d'échantillonnage pris en charge : 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
• Bits de quantification : 8 bits, 16 bits, 24 bits

AIFF (.aiff/.aif/.AIFF/.AIF):

Les fichiers AIFF contiennent des données audio numériques PCM non compressées.

• Taux d'échantillonnage pris en charge : 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
• Bits de quantification : 8 bits, 16 bits, 24 bits

• Formats pris en charge : MPEG-2/MPEG-4 Audio
  • Taux d'échantillonnage pris en charge : 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz
• Débits binaires pris en charge : Entre 8 kbps, 320 kbps et VBR

FLAC (.flac/.FLAC) :

- Taux d'échantillonnage pris en charge : 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz

LPCM (PCM linéaire) :

• Taux d'échantillonnage pris en charge : 44,1 kHz, 48 kHz
- Bits de quantification : 16 bits

Apple Lossless (.m4a/.mp4/.M4A/.MP4):

• Taux d'échantillonnage pris en charge : 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz
- Bits de quantification : 16 bits, 24 bits

• Formats pris en charge : DSF/DSDIFF
  • Taux d'échantillonnage pris en charge : 2,8 MHz, 5,6 MHz
• Lors de la lecture de fichiers enregistrés avec VBR (débit binaire variable), les temps de lecture peuvent ne pas s'afficher correctement.
• La lecture à distance ne prend pas en charge la lecture sans intervalle.

Play Queue

Lors du téléchargement de l'appli Onkyo Controller (disponible sur iOS ou Android™) sur des périphériques mobiles, comme un smartphone et une tablette, vous pouvez sauvegarder votre liste de lecture favorite (informations Play Queue) parmi les fichiers musicaux enregistrés dans le périphérique de stockage USB connecté à cet appareil et les fichiers musicaux enregistrés dans l'ordinateur ou le NAS connecté au même réseau que cet appareil et vous pouvez lire la musique sur la liste de lecture. Les informations Play Queue sont effectives jusqu'à ce que le cordon d'alimentation de l'appareil soit débranché de la prise.

Configuration initiale

1. Raccordez cet appareil à votre réseau domestique avec les réglages réseau sur cet appareil.
2. Téléchargez l'appli Onkyo Controller App sur l'App Store ou le Google Play™ Store.
3. Connectez le périphérique mobile au réseau auquel cet appareil est connecté.
4. Lancez l'appli Onkyo Controller, et sélectionnez cet appareil.

Ajouter des informations Play Queue

1. Sélectionnez l'entrée "INPUT" sur l'écran de l'application, et touchez l'icône "USB". Ou, sélectionnez l'entrée "NET", et touchez l'icône "USB" ou l'icône "Music Server". (En fonction du modèle, les noms d'icônes peuvent varier.)

SMARE HENSLE FLUSH PULL FRY TV RACK STRAWBUSH HENSLE OK

1. Une touche sur l'icône "+" de la piste que vous souhaitez ajouter permet d'ouvrir une fenêtre pour ajouter les informations Play Queue.

1. Touchez l'icône "Play Now", "Play Next" ou "Play Last" pour ajouter la piste à Play Queue.

Contents » Raccordements » Lecture » Configuration »

- S'il n'y a aucune piste dans la liste Play Queue, seul "Play Now ☐" est affiché.

Classer et Supprimer

1. Sélectionnez l'entrée "NET", touchez l'icône "Play Queue", et passez à l'écran du service Play Queue.

1. Touchez l'icône "≡" de la piste à classer puis faites glisser l'icône vers sa destination.

1. Pour supprimer une piste, touchez la piste, faites glisser la piste vers la gauche jusqu'à ce que l'icône de piste change en 📄. Si le périphérique est sur iOS, faites glisser l'icône "→" vers la gauche. Relâcher votre doigt permet de supprimer la piste de Play Queue.

Play Glucose 1.mpa 2.mpa 3.mpa 4.mpa 5.mpa 6.mpa 7.mpa 8.mpa 9.mpa Play Glucose

Lecture

La lecture commence lorsque vous sélectionnez "Play Now 🔊" pour l'ajout Play Queue, ou sélectionnez la piste sur l'écran du service Play Queue.

Écoute de la radio AM/FM

Vous pouvez réceptionner des stations de radio AM et FM sur cet appareil grâce au tuner intégré.

Syntonisation d'une station de radio

Effectuez la procédure suivante lorsque cet appareil est en marche.

Syntonisation automatique

1. Appuyez sur TUNER à plusieurs reprises pour sélectionner "AM" ou "FM".
2. Appuyez sur MODE pour afficher "TunMode: Auto" sur l'afficheur.

TunMode: Auto

1. Lorsque vous appuyez sur les curseurs ▲ /▼, la syntonisation automatique démarre et la recherche s'arrêle lorsqu'une station est trouvée. Lorsqu'une station de radio est syntonisée, le témoin "TUNED" s'allume sur l'afficheur. Lorsqu'une station de radio FM est syntonisée, le témoin "FM ST" s'allume.

TUNER ENTER MODE

Lorsque la réception des émissions FM est faible : Effectuez la procédure de "Syntonisation manuelle" (→p80). Notez que si vous effectuez la syntonisation manuelle, la réception des émissions FM sera monophonique plutôt que stéréo, quelle que soit la sensibilité de la réception.

Syntonisation manuelle

Notez que si vous effectuez la syntonisation manuelle, la réception des émissions FM sera monophonique plutôt que stéréo, quelle que soit la sensibilité de la réception.

1. Appuyez sur TUNER à plusieurs reprises pour sélectionner "AM" ou "FM".
2. Appuyez sur MODE pour afficher "TunMode: Manual" sur l'afficheur.

TunMode:Manual

1. Tout en appuyant sur les curseurs▲/▼sélectionnez la station de radio désirée.

- La fréquence change d'1 pas à chaque fois que vous appuyez sur les curseurs ▲. La fréquence change en continu si la touche est maintenue enfoncée, et s'arrête lorsque la touche est relâchée.

Réglage du pas de fréquence

Appuyez sur ☉et à l'aide des curseurs et ENTER, sélectionnez

"7. Miscellaneous" - "Tuner" - "AM/FM Frequency Step", puis sélectionnez le pas de fréquence de votre région. Notez que lorsque ce réglage est changé, toutes les stations de radio préréglées sont supprimées.

Prérégler une station de radio (→p81)

Prérégler une station de radio

Procédure d'enregistrement

Vous pouvez prérégler jusqu'à 40 de vos stations de radio AM/FM favorites.

Après être syntonisé sur la station de radio AM/FM que vous voulez mémoriser, effectuez la procédure suivante.

1. Appuyez sur MEMORY de manière à ce que le numéro préréglé clignote sur l'afficheur.

FM 87.5 MHz

1. Pendant que le numéro de préréglage clignote (environ 8 secondes), appuyez plusieurs fois sur les curseurs ◀ pour sélectionner un numéro entre 1 et 40.
2. Appuyez une nouvelle fois sur MEMORY pour enregistrer la station. Lorsque la station est enregistrée, le numéro de préréglage s'arrête de clignoter. Répétez ces étapes pour enregistrer toutes vos stations de radio AM/FM préférées.

TUNER ENTER ▲ / ▼ / ENTER CLEAR ONKYO MEMORY

Sélectionner une station de radio préréglée

1. Appuyez sur TUNER.
2. Appuyez sur les curseurs ◀/ ▶ pour sélectionner un numéro préréglé.

Supprimer une station de radio préréglée

1. Appuyez sur TUNER.
2. Appuyez sur les curseurs ◀/ ▶ pour sélectionner le numéro préréglé à supprimer.
3. Après avoir appuyé sur la touche MEMORY, appuyez sur CLEAR pendant que le numéro préréglé clignote, et supprimez le numéro préréglé. Lorsqu'il est supprimé, le numéro sur l'afficheur disparait.

Contents » Raccordements » Lecture » Configuration »

Multizone

Vous pouvez écouter de l'audio à 2 canaux dans une autre pièce (ZONE 2/ZONE 3), tout en effectuant une lecture dans la pièce principale (là où cet appareil est situé). La même source peut être lue simultanément dans la pièce principale et dans la ZONE 2/ZONE 3. De même différentes sources peuvent être lues dans les deux pièces. Pour le sélecteur d'entrée "NET" ou "BLUETOOTH", vous pouvez sélectionner uniquement la même source pour la pièce principale et l'autre pièce. Si vous sélectionnez "NET" dans la pièce principale puis que vous sélectionnez "BLUETOOTH" dans l'autre pièce, la pièce principale passe sur "BLUETOOTH". Vous ne pouvez pas sélectionner différentes stations d'émissions AM/FM pour la pièce principale et l'autre pièce.

Onkyo Controller App est utile pour l'utilisation de la lecture multi-zone. Téléchargez Onkyo Controller App (disponible sur iOS ou Android™) sur un périphérique mobile, comme un smartphone et une tablette pour l'utiliser.

□Changer le mode de la télécommande (p84)

Panneau frontal» Panneau arrière» Télécommande»

Changer le mode de la télécommande (ZONE 2)

Réglage du mode de contrôle ZONE (ZONE 2) MUSIC GAME ZONE 2 3 /11 ▶ ▶ CLEAR MEMORY MODE ONKYO RC-911R 3"

Réglage du mode de contrôle de la pièce principale MOVIE/TV MAIN MUSIC ZONE 2 GAME 3 C/ MEMORY MODE CLEAR ONKYO RC-911R 3"

Au moment de l'achat, la télécommande est dans le mode qui contrôle la lecture dans la pièce principale. Pour lire une source en ZONE 2, réglez la télécommande sur le mode de contrôle ZONE (ZONE 2). Pour contrôler à nouveau la lecture de la pièce principale, remettez la télécommande en mode de commande de la pièce principale.

1. Tout en maintenant MODE enfoncé, appuyez sur ZONE 2 pendant au moins 3 secondes jusqu'à ce que le témoin à distance clignote deux fois.
2. Le mode de la télécommande passe sur le mode qui contrôle ZONE 2.
3. Pour rétablir au mode de contrôle de la pièce principale, maintenez enfoncé MODE et appuyez sur MAIN pendant au moins 3 secondes jusqu'à ce que le témoin à distance clignote une fois.

Réglage du mode de contrôle ZONE (ZONE 2)

ZONE 2 MODE ONIKYO

Réglage du mode de contrôle de la pièce principale

MAIN MODE ONIKYO R4418

Changer le mode de la télécommande (ZONE 3)

Réglage du mode de contrôle ZONE (ZONE 3) GAME 3 CLEAR MEMORY MODE ONKYO RC-911R 3"

Réglage du mode de contrôle de la pièce principale MOVIE/TV MUSIC GAME MAIN ZONE 2 3 C/ MEMORY MODE CLEAR ONKYO RC-911R 3"

Au moment de l'achat, la télécommande est dans le mode qui contrôle la lecture dans la pièce principale. Des réglages sont requis pour lire une source en ZONE 3. Réglez "2.Speaker" - "Configuration" - "Zone Speaker" dans le menu Setup (→p112) sur "Zone 2/Zone 3", et réglez la télécommande sur le mode de contrôle ZONE (ZONE 3). Pour contrôler à nouveau la lecture de la pièce principale, remettez la télécommande en mode de commande de la pièce principale.

1. Tout en maintenant MODE enfoncé, appuyez sur ZONE 3 pendant au moins 3 secondes jusqu'à ce que le témoin à distance clignote trois fois.
2. Le mode de la télécommande passe sur le mode qui contrôle ZONE 3.
3. Pour rétablir au mode de contrôle de la pièce principale, maintenez enfoncé MODE et appuyez sur MAIN pendant au moins 3 secondes jusqu'à ce que le témoin à distance clignote une fois.

Réglage du mode de contrôle ZONE (ZONE 3)

ZONE 3 MODE ONKYO

Réglage du mode de contrôle de la pièce principale

Contents » Raccordements » Lecture » Configuration »

Lecture

STRMBOX PC CD TV PHON NET BD/DVD CBL/SAT STRMBOX PC Q i

Réglez la télécommande sur le mode de contrôle ZONE (ZONE 2/ZONE 3) (-p84, 85), puis effectuez les actions suivantes.

1. Pointez la télécommande vers l'appareil et appuyez sur

- "Z2" ou "Z3" s'allume sur l'afficheur de l'appareil principal.

- ZONE 3 ne peut pas être réglé sur ON à moins que "2. Speaker" - "Configuration" - "Zone Speaker" dans le menu Setup (→p112) ne soit pas réglé sur "Zone 2/Zone 3".

22 23

1. Appuyez sur le sélecteur d'entrée de la source d'entrée que vous désirez lire dans l'autre pièce. Pour contrôler cet appareil, appuyez sur la touche ZONE 2 ou la touche ZONE 3, et dans les 8 secondes qui suivent, appuyez sur la touche du sélecteur d'entrée de l'entrée à lire dans l'autre pièce. Pour jouer la même source dans la pièce principale et l'autre pièce, appuyez deux fois sur la touche ZONE 2 ou la touche ZONE 3 de l'appareil principal.

2. Si l'appareil est raccordé à l'amplificateur principal dans une autre pièce, réglez le volume sur l'amplificateur principal. Si l'appareil est raccordé à l'amplificateur de puissance ou à l'enceinte ZONE dans une autre pièce, réglez le volume sur la télécommande. Pour faire cela sur l'unité principale, appuyez sur la touche ZONE 2 ou la touche ZONE 3, puis dans les 8 secondes, ajustez le volume à l'aide de la molette MASTER VOLUME.

- Lors du réglage du volume de l'amplificateur de puissance situé dans une autre pièce en utilisant cet appareil, réglez "6. Multi Zone" - "Zone 2" - "Output Level" (→p125) sur "Variable" dans le menu Setup.

- La qualité du son de l'amplificateur de puissance raccordé dans une autre pièce peut également être ajustée. Appuyez sur la touche ZONE 2 de cet appareil puis appuyez sur la touche TONE dans les 8 secondes. Puis, tournez la molette TONE pour l'ajustement.

- Les informations d'un périphérique raccordé peuvent s'afficher sur le téléviseur situé dans l'autre pièce. Réglez la télécommande sur le mode de contrôle ZONE (ZONE 2), puis apuyez sur i .

Contents » Raccordements » Lecture » Configuration »

• Si vous mettez l'appareil en mode veille pendant une lecture multizone, le témoin Z2 ou Z3 est grisé et le mode de lecture bascule sur la lecture dans une autre pièce uniquement. Régler la ZONE 2/ZONE 3 pendant que l'appareil est en veille fait basculer également le mode de lecture pour qu'il lise uniquement dans l'autre pièce.
• Pour la sortie ZONE 2, le son provenant des appareils AV raccordés de façon externe peut être reproduit uniquement lorsqu'il est analogique ou à signaux PCM à 2 canaux. Lorsque l'appareil AV est raccordé à cet appareil avec un câble HDMI, un câble coaxial numérique ou un câble optionumérique, changez la sortie audio de l'appareil AV pour la sortie PCM.
• Lorsque l'audio et la vidéo via l'entrée HDMI sont reproduites vers ZONE 2, réglez "1. Input/Output Assign" - "TV Out / OSD" - "Zone2 HDMI" (→p108) sur "Use" dans le menu Setup.
• Pour la sortie ZONE 3, le son provenant des appareils AV raccordés de façon externe peut être reproduit lorsqu'il est un signal audio analogique.
• Les signaux audio DSD et Dolby TrueHD ne peuvent pas être reproduits vers ZONE 2/ZONE 3 si sélectionnés avec le sélecteur d'entrée "NET".
• Si ZONE 2/ZONE 3 est activé, la consommation d'énergie en veille augmente.

Pour désactiver la fonction : Appuyez sur ⏻ pendant que la télécommande est en mode de contrôle ZONE.

Fonctions pratiques

Ajuster la tonalité

BE/CVD CBL/SAT GAME STRM BOX TONE PHONES

TONE

Vous pouvez régler la qualité du son des enceintes.

1. Appuyez sur la touche TONE sur l'appareil principal pour sélectionner le réglage à ajuster parmi "Bass" et "Treble".

Bass : Améliore ou modère la gamme de tonalités graves des enceintes. Treble : Améliore ou modère la gamme de tonalités aigus des enceintes.

1. Tournez la molette TONE pour l'ajustement.

Il est possible d'ajuster la tonalité sur le menu rapide à l'aide de la télécommande. (-p127)

Mode d'écoute

Cet appareil est équipé de plusieurs modes d'écoute et vous pouvez choisir celui qui est le plus approprié pour les films, la télévision, la musique, et les jeux en appuyant sur MOVIE/TV, MUSIC, et GAME.

Sélection d'un mode d'écoute

1. Appuyez sur une des touches MOVIE/TV, MUSIC, et GAME durant la lecture.
2. Appuyez plusieurs fois sur la touche sélectionné pour passer les modes qui apparaissent sur l'afficheur de l'appareil principal.

DTS

• Chacune des touches MOVIE/TV, MUSIC et GAME enregistre le dernier mode d'écoute sélectionné. Si le contenu lu est incompatible avec le mode d'écoute sélectionné en dernier, le mode d'écoute le plus normal pour le contenu en question est automatiquement sélectionné.
• Pour les détails des effets de chaque mode d'écoute, consultez "Les effets du mode d'écoute" (→p91).
• Pour connaître les modes d'écoute sélectionnables pour chacun des formats audio des signaux d'entrée, consultez "Modes d'écoute sélectionnables" (-p95).

TUNION NET SICK MENU i ENTER + - VOL MOVIE/TV MUSIC GAME ONKYO SC-CORR

Vérification du format d'entrée et du mode d'écoute

Une pression répétée sur ipermet de commuter l'affichage de l'appareil principal dans l'ordre suivant.

Les effets du mode d'écoute

Dans l'ordre alphabétique

AllCh Stereo

Ce mode est idéal pour la musique d'arrière-plan. Le son stéréo est aussi bien lu par les enceintes surround que par les enceintes avant, créant ainsi une image stéréo.

Direct

Ce mode d'écoute peut être sélectionné pour tous les signaux entrant. Le traitement qui affecte la qualité audio est désactivé et un son proche de l'original est reproduit. Le son est reproduit avec le champ sonore en fonction du nombre de canaux présents dans le signal d'entrée. Par exemple, seules les enceintes avant reproduiront un signal sur 2 canaux.

Notez que le réglage du son n'est pas disponible lorsque ce mode est sélectionné.

Dolby Atmos

Ce mode reproduit fidèlement la conception du son enregistré au format audio Dolby Atmos.

Le format audio Dolby Atmos a été implanté dans les cinémas équipés des dernières installations, et permet de faire une expérience révolutionnaire du son avec les home-cinémas. Contrairement aux systèmes surround existants, le format Dolby Atmos ne repose pas sur les canaux, mais permet plutôt le positionnement précis des objets sonores qui ont un mouvement indépendant dans un espace tridimensionnel avec encore plus de clarté. Le Dolby Atmos est un format audio optionnel des disques Blu-ray qui obtient un champ sonore plus tridimensionnel en produisant un champ sonore au-dessus de l'auditeur.

- Pour activer le transfert de ce format audio, raccordez un câble HDMI et réglez la sortie audio du lecteur sur la sortie Bitstream.

DD (Dolby Audio - DD)

Ce mode reproduit fidèlement la conception du son enregistré au format audio Dolby Digital.

Le Dolby Digital est un format numérique multicanal développé par Dolby

Laboratories, Inc. et est largement adopté dans la production des films. Il s'agit également de la norme du format audio des DVD Vidéo et disques Blu-ray. Il est possible d'enregistrer en 5.1 maximum sur un DVD Vidéo ou un disque Blu-ray; deux canaux avant, un canal central, deux canaux surround, et le canal LFE dédié aux basses (éléments sonores du caisson de basse).

- Pour activer le transfert de ce format audio, raccordez un câble numérique et réglez la sortie audio du lecteur sur la sortie Bitstream.

DD+ (Dolby Audio - DD+)

Ce mode reproduit fidèlement la conception du son enregistré au format audio Dolby Digital Plus.

Le format Dolby Digital Plus a été amélioré basé sur le Dolby Digital, augmentant le nombre de canaux et s'efforçant d'améliorer la qualité du son en donnant plus de flexibilité au débit des données. Le Dolby Digital Plus est un format audio optionnel des disques Blu-ray, basé sur le 5.1. Il est possible d'enregistrer du 7.1 au maximum avec des canaux supplémentaires comme le canal surround arrière.

Pour activer le transfert de ce format audio, raccordez un câble HDMI et réglez la sortie audio du lecteur sur la sortie Bitstream.

DSur (Dolby Audio - DSur)

Ce mode d'écoute étend les canaux actuels à plus de canaux de lecture pour correspondre à la configuration d'enceinte raccordées en étendant les signaux d'entrée de 2 canaux ou 5.1 sur du 5.1 ou du 7.1 respectivement. Il est compatible avec des agencements d'enceintes classiques, des enceintes fixées au plafond et des systèmes de lecture pour Dolby Atmos qui utilisent la technologie d'enceinte Dolby.

DTHD (Dolby Audio - TrueHD)

Ce mode reproduit fidèlement la conception du son enregistré au format audio Dolby TrueHD.

Le format audio Dolby TrueHD est un format "lossless" élargi basé sur la technologie de compression sans perte dénommée MLP, et il reproduit fidèlement le master audio enregistré dans le studio. Le Dolby TrueHD est un format audio optionnel des disques Blu-ray, basé sur le 5.1. Il est possible d'enregistrer du 7.1

Contents » Raccordements » Lecture » Configuration »

au maximum avec des canaux supplémentaires comme le canal surround arrière.

Le 7.1 est enregistré en 96 kHz/24 bits, et le 5.1 est enregistré en 192 kHz/24 bits.

- Pour activer le transfert de ce format audio, raccordez un câble HDMI et réglez la sortie audio du lecteur sur la sortie Bitstream.

DSD

Ce mode est adapté pour la lecture des sources enregistrées en DSD.

• Cet appareil prend en charge les signaux DSD de la borne d'entrée HDMI.
  Toutefois, selon le lecteur connecté, il est possible d'obtenir un meilleur son en réglant la sortie côté lecteur sur la sortie PCM.
• Ce mode d'écoute ne peut pas être sélectionné si le réglage de sortie de votre lecteur de disques Blu-ray/DVD n'est pas paramétré sur DSD.

DTS

Ce mode reproduit fidèlement la conception du son enregistré au format audio DTS. Le format audio DTS est un format numérique multicanal développé par DTS, Inc. Ce format est un format audio optionnel des DVD Vidéo et une norme des disques Blu-ray. Il active l'enregistrement en 5.1 ; deux canaux avant, un canal central, deux canaux surround, et le canal LFE dédié aux basses (éléments sonores du caisson de basse). Le contenu est enregistré avec un grand volume de données, un taux d'échantillonnage maximum de 48 kHz avec une résolution de 24 bits et un débit de 1,5 Mbps.

- Pour activer le transfert de ce format audio, raccordez un câble numérique et réglez la sortie audio du lecteur sur la sortie Bitstream.

DTS 96/24

Ce mode reproduit fidèlement la conception du son enregistré au format audio DTS 96/24.

Le format DTS 96/24 est un format audio optionnel des DVD Vidéo et disques Blu-ray. Il active l'enregistrement en 5.1 ; deux canaux avant, un canal central, deux canaux surround, et le canal LFE dédié aux basses (éléments sonores du caisson de basse). Une reproduction précise est réalisée en enregistrant le contenu à un taux d'échantillonnage de 96 kHz et une résolution de 24 bits.

- Pour activer le transfert de ce format audio, raccordez un câble numérique et réglez la sortie audio du lecteur sur la sortie Bitstream.

DTS Express

Ce mode reproduit fidèlement la conception du son enregistré au format audio DTS Express.

Le DTS Express est un format audio optionnel des disques Blu-ray, basé sur le 5.1. Il est possible d'enregistrer du 7.1 au maximum avec des canaux supplémentaires comme le canal surround arrière. Il prend également en charge les faibles débits.

Pour activer le transfert de ce format audio, raccordez un câble HDMI et réglez la sortie audio du lecteur sur la sortie Bitstream.

■ DTS-HD HR (DTS-HD High Resolution Audio)

Ce mode reproduit fidèlement la conception du son enregistré au format audio DTS-HD High Resolution Audio.

Le DTS-HD High Resolution Audio est un format audio optionnel des disques Blu-ray, basé sur le 5.1. Il est possible d'enregistrer du 7.1 au maximum avec des canaux supplémentaires comme le canal surround arrière à un taux d'échantillonnage de 96 kHz et une résolution de 24 bits.

- Pour activer le transfert de ce format audio, raccordez un câble HDMI et réglez la sortie audio du lecteur sur la sortie Bitstream.

■ DTS-HD MSTR (DTS-HD Master Audio)

Ce mode reproduit fidèlement la conception du son enregistré au format audio DTS-HD Master Audio.

Le DTS-HD Master Audio est un format audio optionnel des disques Blu-ray, basé sur le 5.1. Il est possible d'enregistrer du 7.1 au maximum avec des canaux supplémentaires comme le canal surround arrière à l'aide de la technologie de reproduction du son sans perte. 96 kHz/24 bits est pris en charge par le 7.1, et le réglage 192 kHz/24 bits est pris en charge par le 5.1.

- Pour activer le transfert de ce format audio, raccordez un câble HDMI et réglez la sortie audio du lecteur sur la sortie Bitstream.

DTS Neural:X

Ce mode d'écoute étend les canaux actuels à plus de canaux de lecture pour correspondre à la configuration d'enceinte raccordées en étendant les signaux d'entrée de 2 canaux ou 5.1 sur du 5.1 ou du 7.1 respectivement.

Contents » Raccordements » Lecture » Configuration »

DTS:X

Ce mode reproduit fidèlement la conception du son enregistré au format audio DTS:X.

Le format audio DTS:X est une combinaison de méthode de mixage basée sur des formats orientés canal traditionnels (5.1 et 7.1) et le mixage audio dynamique orienté objet, et il est caractérisé par le positionnement précis des sons ainsi que par la capacité à exprimer le mouvement.

- Pour activer le transfert de ce format audio, raccordez un câble HDMI et réglez la sortie audio du lecteur sur la sortie Bitstream.

Ce mode reproduit fidèlement la conception du son enregistré au format audio DTS-ES Discrete.

Le DTS-ES Discrete est un format audio optionnel des DVD Vidéo et des disques Blu-ray, basé sur le 5.1. Il est possible d'enregistrer du 6.1 maximum en ajoutant un canal surround arrière monophonique.

- Pour activer le transfert de ce format audio, raccordez un câble numérique et réglez la sortie audio du lecteur sur la sortie Bitstream.

ES Matrix (DTS-ES Matrix)

Ce mode reproduit fidèlement la conception du son enregistré au format audio DTS-ES Matrix.

Le DTS-ES Matrix est un format audio optionnel des DVD Vidéo et des disques Blu-ray, basé sur le 5.1. Un canal surround arrière monophonique est inséré dans ce format par encodage de la matrice. Durant la lecture, la lecture 6.1 est obtenue par le décodeur de matrice de cet appareil.

- Pour activer le transfert de ce format audio, raccordez un câble numérique et réglez la sortie audio du lecteur sur la sortie Bitstream.

Full Mono

Dans ce mode, toutes les enceintes émettent le même son mono, de telle sorte que le son que vous entendez est le même, indépendamment de l'endroit où vous êtes dans la pièce d'écoute.

Game-Action

Ce mode est adapté pour les jeux comportant beaucoup de scènes d'action.

Game-Rock

Ce mode est adapté pour les jeux comportant beaucoup de contenu rock.

Game-RPG

Ce mode est adapté pour les jeux de rôles.

Game-Sports

Ce mode est adapté pour les jeux de sport.

Mono

Dans ce mode, lorsque le signal entrant est analogique ou PCM, les enceintes avant gauche et droite reproduisent le son en monophonique.

■ Multich (Multichannel)

Ce mode est adapté pour la lecture des sources enregistrées en PCM multicanal.

Orchestra

Ce mode est adapté pour la musique classique et l'opéra. Ce mode accentue les canaux surround afin d'élargir l'image sonore, et simule la résonance naturelle d'une grande salle.

Stereo

Dans ce mode, le son est émis par les enceintes avant gauche et droite, et par le caisson de basse.

Studio-Mix

Ce mode est adapté pour la musique pop ou rock. Ce mode crée un champ sonore vivant avec une image acoustique puissante, comme dans un club ou à un concert de rock.

Dans ce mode, vous pouvez profiter d'une lecture virtuelle du son surround multicanaux même si seulement deux ou trois enceintes sont installées. Ceci fonctionne en contrôlant la manière dont les sons atteignent les oreilles gauche et droite de l'auditeur.

Contents » Raccordements » Lecture » Configuration »

TV Logic

Adapté pour les émissions TV produites dans un studio de télévision. Ce mode donne de la clarté aux voix en renforçant l'ensemble des sons surround et crée une image acoustique réaliste.

Unplugged

Adapté aux instruments acoustiques, au chant et au jazz. Ce mode souligne l'image du champ sonore avant, ce qui donne l'impression d'être en face de la scène.

Modes d'écoute sélectionnables

Vous pouvez sélectionner plusieurs modes d'écoute selon le format audio du signal entrant.

• Liste des modes d'écoute sélectionnables avec la touche MOVIE/TV (→p95)
• Liste des modes d'écoute sélectionnables avec la touche MUSIC (→p98)
• Liste des modes d'écoute sélectionnables avec la touche GAME (→p100)
• Les modes d'écoute sélectionnables lorsque le casque est branché sont, Mono, Direct, et Stereo uniquement.

Touche MOVIE/TV

Format d'entrée Mode d'écoute
Analog Direct
	Mono
	DSur
	DTS Neural:X
	TV Logic ^1
	AllCh Stereo ^2
	Full Mono ^2
	T-D

* Les enceintes surround ou les enceintes en hauteur doivent être installées. * Une enceinte centrale, des enceintes surround ou des enceintes en hauteur doivent être installées.

Format d'entrée Mode d'écoute
PCM	Direct
Fichiers de musique (sauf DSD/Dolby TrueHD)	Mono
	DSur
	DTS Neural: X^1
	TV Logic ^2
	AllCh Stereo ^3
	Full Mono ^3
	T-D

- Ne peut pas être sélectionné si le format d'entrée est monaural.

Les enceintes surround ou les enceintes en hauteur doivent être installées.

- Une enceinte centrale, des enceintes surround ou des enceintes en hauteur doivent être installées.

Format d'entrée Mode d'écoute
Multich PCM Direct
	Multich ^1
	DSur
	DTS Neural:X
	TV Logic ^2
	AllCh Stereo ^3
	Full Mono ^3
	T-D

"Une enceinte centrale ou des enceintes surround doivent être installées.
Les enceintes surround ou les enceintes en hauteur doivent être installées.
- Une enceinte centrale, des enceintes surround ou des enceintes en hauteur doivent être installées.

Format d'entrée Mode d'écoute
DSD Direct
	DSD^12
	DSur
	DTS Neural:X
	TV Logic ^3
	AllCh Stereo ^4
	Full Mono ^4
	T-D

* Ne peut pas être sélectionné si le format d'entrée est mono ou 2 canaux.
- Une enceinte centrale ou des enceintes surround doivent être installées.
Les enceintes surround ou les enceintes en hauteur doivent être installées.
« Une enceinte centrale, des enceintes surround ou des enceintes en hauteur doivent être installées.

Contents » Raccordements » Lecture » Configuration »

Format d'entrée Mode d'écoute
Dolby AtmosVous pouvez sélectionner le mode d'écoute ou THD si les enceintes surround arrière ou les enceintes en hauteur ne sont pas raccordées.	Direct
	Dolby Atmos
	TV Logic
	AllCh Stereo
	Full Mono
	T-D

Format d'entrée Mode d'écoute
DD	Direct
	DD ^1,2
	DSur
	DTS Neural:X ^3
	TV Logic ^4
	AllCh Stereo ^5
	Full Mono ^6
	T-D

- Ne peut pas être sélectionné si le format d'entrée est 2 canaux.

- Une enceinte centrale ou des enceintes surround doivent être installées.

* Ne peut pas être sélectionné si le format d'entrée est monaural.

* Les enceintes surround ou les enceintes en hauteur doivent être installées.

^1 Une enceinte centrale, des enceintes surround ou des enceintes en

hauteur doivent être installées.

Format d'entrée Mode d'écoute

DD+	Direct
	DD+12
	DSur
	DTS Neural:X3
	TV Logic4
	AllCh Stereo5
	Full Mono6
	T-D

- Ne peut pas être sélectionné si le format d'entrée est 2 canaux.

- Une enceinte centrale ou des enceintes surround doivent être installées.

- Ne peut pas être sélectionné si le format d'entrée est monaural.

^2 Les enceintes surround ou les enceintes en hauteur doivent être installées.

Une enceinte centrale, des enceintes surround ou des enceintes en hauteur doivent être installées.

Format d'entrée Mode d'écoute
DTHD	Direct
	DTHD^12
	DSur
	DTS Neural: X^3
	TV Logic ^4
	AllCh Stereo ^6
	Full Mono ^6
	T-D

- Ne peut pas être sélectionné si le format d'entrée est 2 canaux.

- Une enceinte centrale ou des enceintes surround doivent être installées.

- Ne peut pas être sélectionné si le format d'entrée est monaural.

* Les enceintes surround ou les enceintes en hauteur doivent être installées.

^15 Une enceinte centrale, des enceintes surround ou des enceintes en

hauteur doivent être installées.

Format d'entrée Mode d'écoute

DTS Direct
	DTS^12
	DSur
	DTS Neural: X^3
	TV Logic ^4
	AllCh Stereo ^5
	Full Mono ^5
	T-D

* Ne peut pas être sélectionné si le format d'entrée est 2 canaux.

* Une enceinte centrale ou des enceintes surround doivent être installées.

^1 Ne peut pas être sélectionné si le format d'entrée est monaural.

* Les enceintes surround ou les enceintes en hauteur doivent être installées.

- Une enceinte centrale, des enceintes surround ou des enceintes en hauteur doivent être installées.

Contents » Raccordements » Lecture » Configuration »

Format d'entrée Mode d'écoute
DTS 96/24 Direct
	DTS 96/24 ^1,2
	DSur
	DTS Neural: X^3
	TV Logic ^4
	AllCh Stereo ^5
	Full Mono ^5
	T-D

• Ne peut pas être sélectionné si le format d'entrée est 2 canaux.
• Une enceinte centrale ou des enceintes surround doivent être installées.
• Ne peut pas être sélectionné si le format d'entrée est monaural.
  * Les enceintes surround ou les enceintes en hauteur doivent être installées.
• Une enceinte centrale, des enceintes surround ou des enceintes en
  hauteur doivent être installées.

Format d'entrée Mode d'écoute
DTS Express Direct
	DTS Express ^1 ^2
	DSur
	DTS Neural: X^3
	TV Logic ^4
	AllCh Stereo ^5
	Full Mono ^5
	T-D

• Ne peut pas être sélectionné si le format d'entrée est 2 canaux.
• Une enceinte centrale ou des enceintes surround doivent être installées.
  ^1 Ne peut pas être sélectionné si le format d'entrée est monaural.
  Les enceintes surround ou les enceintes en hauteur doivent être installées.
• Une enceinte centrale, des enceintes surround ou des enceintes en hauteur doivent être installées.

Format d'entrée Mode d'écoute
DTS-HD HR Direct
	DTS-HD HR^*1 2
	DSur
	DTS Neural: X^*3
	TV Logic4
	AllCh Stereo5
	Full Mono6
	T-D

• Ne peut pas être sélectionné si le format d'entrée est 2 canaux.
  2 Une enceinte centrale ou des enceintes surround doivent être installées.
  * Ne peut pas être sélectionné si le format d'entrée est monaural.
  ^14 Les enceintes surround ou les enceintes en hauteur doivent être installées.
  » Une enceinte centrale, des enceintes surround ou des enceintes en
  hauteur doivent être installées.

Format d'entrée Mode d'écoute
DTS-HD MSTR Direct
	DTS-HD MSTR*1*2
	DSur
	DTS Neural:X*3
	TV Logic*4
	AllCh Stereo5
	Full Mono*6
	T-D

• Ne peut pas être sélectionné si le format d'entrée est 2 canaux.
• Une enceinte centrale ou des enceintes surround doivent être installées.
  ^1 Ne peut pas être sélectionné si le format d'entrée est monaural.
• Les enceintes surround ou les enceintes en hauteur doivent être installées.
  Une enceinte centrale, des enceintes surround ou des enceintes en hauteur doivent être installées.

Format d'entrée Mode d'écoute
DTS-ES Direct
	DTS ^1
	ES Matrix ^2
	ES Discrete ^2
	☒ DSur
	DTS Neural:X
	TV Logic ^3
	AllCh Stereo ^4
	Full Mono ^4
	T-D

* Ceci peut uniquement être sélectionné si aucune enceinte surround amière n'est connectée.
- Les enceintes surround arrière doivent être installées.
^3 Les enceintes surroud ou les enceintes en hauteur doivent être
installées
* Une enceinte centrale, des enceintes surround ou des enceintes en
hauteur doivent être installées.

Format d'entrée Mode d'écoute
DTS:X Direct
	DTS:X
	TV Logic'1
	AllCh Stereo2
	Full Mono2
	T-D

• Les enceintes surround ou les enceintes en hauteur doivent être
  installées.
• Une enceinte centrale, des enceintes surround ou des enceintes en
  hauteur doivent être installées.

Contents » Raccordements » Lecture » Configuration »

Touche MUSIC

Format d'entrée Mode d'écoute
Analog	Direct
	Stereo
	DSur
	DTS Neural:X
	Orchestra ^1
	Unplugged ^1
	Studio-Mix ^1
	AllCh Stereo ^2
	Full Mono ^2

* Les enceintes surround ou les enceintes en hauteur doivent être installées.
^2 Une enceinte centrale, des enceintes surround ou des enceintes en hauteur doivent être installées.

Format d'entrée Mode d'écoute
PCM	Direct
Fichiers de musique (sauf DSD/Dolby TrueHD)	Stereo
	DSur
	DTS Neural: X^1
	Orchestra ^2
	Unplugged ^2
	Studio-Mix ^2
	AllCh Stereo ^3
	Full Mono ^3

“ Ne peut pas être sélectionné si le format d'entrée est monaural.
Les enceintes surround ou les enceintes en hauteur doivent être installées.
Une enceinte centrale, des enceintes surround ou des enceintes en hauteur doivent être installées.

Format d'entrée Mode d'écoute

Multich PCM	Direct
	Stereo
	Multich ^1
	DX DSur
	DTS Neural:X
	Orchestra ^2
	Unplugged ^2
	Studio-Mix ^2
	AllCh Stereo ^3
	Full Mono ^3

Une enceinte centrale ou des enceintes surround doivent être installées.
Les enceintes surround ou les enceintes en hauteur doivent être
installées.
* Une enceinte centrale, des enceintes surround ou des enceintes en hauteur doivent être installées.

Format d'entrée Mode d'écoute

DSD Direct

Stereo

DSD^*1*2

DX DSur

DTS Neural:X

Orchestra*3

Unplugged*3

Studio-Mix*3

AllCh Stereo*4

Full Mono*4

• Ne peut pas être sélectionné si le format d'entrée est mono ou 2 canaux.
• Une enceinte centrale ou des enceintes surround doivent être installées.
  Les enceintes surround ou les enceintes en hauteur doivent être
  inflaties.
  * Une enceinte centrale, des enceintes surround ou des enceintes en hauteur doivent être installées.

Format d'entrée Mode d'écoute

Dolby Atmos• Vous pouvez sélectionner le mode d'écoute 🎥D+ou 🎥THD si les enceintes surround arrière ou les enceintes en hauteur ne sont pas raccordées.	Direct
	Stereo
	Dolby Atmos
	Orchestra
	Unplugged
	Studio-Mix
	AllCh Stereo
	Full Mono

Contents » Raccordements » Lecture » Configuration »

Format d'entrée Mode d'écoute
DD	Direct
	Stereo
	DD ^1 2
	DSur
	DTS Neural: X^3
	Orchestra ^4
	Unplugged ^4
	Studio-Mix ^4
	AllCh Stereo ^5
	Full Mono ^5

• Ne peut pas être sélectionné si le format d'entrée est 2 canaux.
  ² Une enceinte centrale ou des enceintes surround doivent être installées.
  ^1 Ne peut pas être sélectionné si le format d'entrée est monaural.
• Les enceintes surround ou les enceintes en hauteur doivent être
  installées.
• Une enceinte centrale, des enceintes surround ou des enceintes en
  hauteur doivent être installées.

Format d'entrée Mode d'écoute
DD+	Direct
	Stereo
	DD+1-2
	DSur
	DTS Neural:X3
	Orchestra4
	Unplugged4
	Studio-Mix4
	AllCh Stereo5
	Full Mono5

• Ne peut pas être sélectionné si le format d'entrée est 2 canaux.
  ^2 Une enceinte centrale ou des enceintes surround doivent être installées.
• Ne peut pas être sélectionné si le format d'entrée est monaural.
  « Les enceintes surround ou les enceintes en hauteur doivent être »
  installées.
• Une enceinte centrale, des enceintes surround ou des enceintes en
  hauteur doivent être installées.

Format d'entrée Mode d'écoute
☒ DTHD	Direct
	Stereo
	☒ DTHD ^1 2
	☒ DSur
	DTS Neural:X ^3
	Orchestra ^4
	Unplugged ^4
	Studio-Mix ^4
	AllCh Stereo ^5
	Full Mono ^6

^1 Ne peut pas être sélectionné si le format d'entrée est 2 canaux.
2 Une enceinte centrale ou des enceintes surround doivent être installées.
- Ne peut pas être sélectionné si le format d'entrée est monaural.
- Les enceintes surround ou les enceintes en hauteur doivent être
installées.
* Une enceinte centrale, des enceintes surround ou des enceintes en
hauteur doivent être installées.

Format d'entrée Mode d'écoute
DTS	Direct
	Stereo
	DTS^12
	DSur
	DTS Neural: X^3
	Orchestra*4
	Unplugged*4
	Studio-Mix*4
	AllCh Stereo*5
	Full Mono*5

* Ne peut pas être sélectionné si le format d'entrée est 2 canaux.
- Une enceinte centrale ou des enceintes surround doivent être installées.
- Ne peut pas être sélectionné si le format d'entrée est monaural.
^2 Les enceintes surround ou les enceintes en hauteur doivent être
installées.
- Une enceinte centrale, des enceintes surround ou des enceintes en
hauteur doivent être installées.

Format d'entrée Mode d'écoute
DTS 96/24	Direct
	Stereo
	DTS 96/24 ^** ^2
	DSur
	DTS Neural:X ^3
	Orchestra ^4
	Unplugged ^4
	Studio-Mix ^4
	AllCh Stereo ^5
	Full Mono ^5

^1 Ne peut pas être sélectionné si le format d'entrée est 2 canaux.
- Une enceinte centrale ou des enceintes surround doivent être installées.
- Ne peut pas être sélectionné si le format d'entrée est monaural.
* Les enceintes surround ou les enceintes en hauteur doivent être
installées.
» Une enceinte centrale, des enceintes surround ou des enceintes en
hauteur doivent être installées.

Format d'entrée Mode d'écoute
DTS Express	Direct
	Stereo
	DTS Express ^1 ^2
	DSur
	DTS Neural: X^3
	Orchestra ^4
	Unplugged ^4
	Studio-Mix ^4
	AllCh Stereo ^5
	Full Mono ^5

• Ne peut pas être sélectionné si le format d'entrée est 2 canaux.
• Une enceinte centrale ou des enceintes surround doivent être installées.
  » Ne peut pas être sélectionné si le format d'entrée est monaural.
  Les enceintes surround ou les enceintes en hauteur doivent être
  installées
  2 Une enceinte centrale, des enceintes surround ou des enceintes en
  hauteur doivent être installées.

Contents » Raccordements » Lecture » Configuration »

Format d'entrée Mode d'écoute
DTS-HD HR	Direct
	Stereo
	DTS-HD HR ^**2
	DSur
	DTS Neural:X ^3
	Orchestra ^4
	Unplugged ^4
	Studio-Mix ^4
	AllCh Stereo ^5
	Full Mono ^5

• Ne peut pas être sélectionné si le format d'entrée est 2 canaux.
• Une enceinte centrale ou des enceintes surround doivent être installées.
• Ne peut pas être sélectionné si le format d'entrée est monaural.
  ^51 Les enceintes surroud ou les enceintes en hauteur doivent être
  installées.
• Une enceinte centrale, des enceintes surround ou des enceintes en
  hauteur doivent être installées.

Format d'entrée Mode d'écoute
DTS-HD MSTR	Direct
	Stereo
	DTS-HD MSTR ^1 ^2
	DSur
	DTS Neural: X^3
	Orchestra ^4
	Unplugged ^4
	Studio-Mix ^4
	AllCh Stered ^5
	Full Mono ^5

• Ne peut pas être sélectionné si le format d'entrée est 2 canaux.
  2 Une enceinte centrale ou des enceintes surround doivent être installées.
  ^2 Ne peut pas être sélectionné si le format d'entrée est monaural.
  a Les enceintes surround ou les enceintes en hauteur doivent être
  installées.
  2 Une enceinte centrale, des enceintes surmond ou des enceintes en
  hauteur doivent être installées.

Format d'entrée Mode d'écoute
DTS-ES	Direct
	Stereo
	DTS^*1
	ES Matrix^*2
	ES Discrete^*2
	DSur
	DTS Neural:X
	Orchestra^*3
	Unplugged^*3
	Studio-Mix^*3
	AllCh Stereo^*4
	Full Mono^*4

• Ceci peut uniquement être sélectionné si aucune encainte surround amière n'est connectée.
  ^2 Les enceintes surround arrière doivent être installées.
  Les enceintes surround ou les enceintes en hauteur doivent être
  installées.
  * Une enceinte centrale, des enceintes surround ou des enceintes en hauteur doivent être installées.

Format d'entrée Mode d'écoute
DTS:X	Direct
	Stereo
	DTS:X
	Orchestra ^1
	Unplugged ^1
	Studio-Mix ^1
	AllCh Stereo ^2
	Full Mono ^2

Les enceintes surround ou les enceintes en hauteur doivent être installées.
- Une enceinte centrale, des enceintes surround ou des enceintes en
hauteur doivent être installées.

Touche GAME

Format d'entrée Mode d'écoute
Analog Direct
	DSur
	DTS Neural:X
	Game-RPG ^1
	Game-Action ^1
	Game-Rock ^1
	Game-Sports ^1
	AllCh Stereo ^2
	Full Mono ^2
	T-D

" Les enceintes surround ou les enceintes en hauteur doivent être
installées.
» Une enceinte centrale, des enceintes surround ou des enceintes en

Format d'entrée Mode d'écoute

PCM Fichiers de musique (sauf DSD/Dolby TrueHD)	Direct
	DSur
	DTS Neural: X^1
	Game-RPG ^2
	Game-Action ^2
	Game-Rock ^2
	Game-Sports ^2
	AllCh Stereo ^3
	Full Mono ^3
	T-D

* Ne peut pas être sélectionné si le format d'entrée est monaural.
2 Les enceiples surround ou les enceintes en hauteur doivent être installées.
: Une enceinle centrale, des enceinles surround ou des enceinles en
hauteur doivent être installées.

Contents » Raccordements » Lecture » Configuration »

Format d'entrée Mode d'écoute
Multich PCM Direct
	Multich ^1
	DSur
	DTS Neural:X
	Game-RPG ^2
	Game-Action ^2
	Game-Rock ^2
	Game-Sports ^2
	AllCh Stereo ^3
	Full Mono ^3
	T-D

" Une enceinte centrale ou des enceintes surround doivent être installées.

- Les enceintes surround ou les enceintes en hauteur doivent être installées.

- Une enceinte centrale, des enceintes surround ou des enceintes en hauteur doivent être installées.

Format d'entrée Mode d'écoute
DSD Direct
	DSD^*1^*2
	DSur
	DTS Neural:X
	Game-RPG ^3
	Game-Action ^3
	Game-Rock ^3
	Game-Sports ^3
	AllCh Stereo ^4
	Full Mono ^4
	T-D

• Ne peut pas être sélectionné si le format d'entrée est mono ou 2 canaux.
  ^2 Une enceinte centrale ou des enceintes surround doivent être installées.
  * Les enceintes surround ou les enceintes en hauteur doivent être installées.
• Une enceinte centrale, des enceintes surround ou des enceintes en hauteur doivent être installées.

Format d'entrée Mode d'écoute
Dolby Atmos• Vous pouvez sélectionner le mode d'écoute 📄D+ ou 📄THD si les enceintes surround arrière ou les enceintes en hauteur ne sont pas raccordées.	Direct
	Dolby Atmos
	Game-RPG
	Game-Action
	Game-Rock
	Game-Sports
	AllCh Stereo
	Full Mono
	T-D

Format d'entrée Mode d'écoute
DD	Direct
	DD ^1 2
	DSur
	DTS Neural:X ^3
	Game-RPG ^4
	Game-Action ^4
	Game-Rock ^4
	Game-Sports ^4
	AllCh Stereo ^5
	Full Mono ^5
	T-D

• Ne peut pas être sélectionné si le format d'entrée est 2 canaux.
  * Une enceinte centrale ou des enceintes surround doivent être installées.
• Ne peut pas être sélectionné si le format d'entrée est monaural.
  * Les enceintes surround ou les enceintes en hauteur doivent être installées.
• Une enceinte centrale, des enceintes surround ou des enceintes en hauteur doivent être installées.

Contents » Raccordements » Lecture » Configuration »

Format d'entrée Mode d'écoute
DD+	Direct
	DD+1*2
	DSur
	DTS Neural:X3
	Game-RPG4
	Game-Action4
	Game-Rock4
	Game-Sports4
	AllCh Stereo5
	Full Mono5
	T-D

- Ne peut pas être sélectionné si le format d'entrée est 2 canaux.

- Une enceinte centrale ou des enceintes surround doivent être installées.

- Ne peut pas être sélectionné si le format d'entrée est monaural.

^2 Les enceintes surround ou les enceintes en hauteur doivent être

installées.

- Une enceinte centrale, des enceintes surround ou des enceintes en

hauteur doivent être installées.

Format d'entrée Mode d'écoute
☒ DTHD	Direct
	☒ DTHD ^1 2
	☒ DSur
	DTS Neural:X ^3
	Game-RPG ^4
	Game-Action ^5
	Game-Rock ^4
	Game-Sports ^4
	AllCh Stereo ^5
	Full Mono ^6
	T-D

- Ne peut pas être sélectionné si le format d'entrée est 2 canaux.

- Une enceinte centrale ou des enceintes surround doivent être installées.

- Ne peut pas être sélectionné si le format d'entrée est monaural.

^2 Les enceintes surround ou les enceintes en hauteur doivent être

installées.

- Une enceinte centrale, des enceintes surround ou des enceintes en

hauteur doivent être installées.

Format d'entrée Mode d'écoute
DTS Direct
	DTS ^1 ^2
	DSur
	DTS Neural: X^3
	Game-RPG ^4
	Game-Action ^4
	Game-Rock ^4
	Game-Sports ^4
	AllCh Stereo ^5
	Full Mono ^5
	T-D

" Ne peut pas être sélectionné si le format d'entrée est 2 canaux.
» Une enceinte centrale ou des enceintes surround doivent être installées.
: Ne peut pas être sélectionné si le format d'entrée est monaural.
* Les enceintes surroud ou les enceintes en hauteur doivent être
installées.
^15 Une enceinte centrale, des enceintes surround ou des enceintes en
hauteur doivent être installées.

Contents » Raccordements » Lecture » Configuration »

Format d'entrée Mode d'écoute
DTS 96/24 Direct
	DTS 96/24 ^1,2
	DSur
	DTS Neural: X^3
	Game-RPG ^4
	Game-Action ^4
	Game-Rock ^4
	Game-Sports ^4
	AllCh Stereo ^5
	Full Mono ^5
	T-D

** Ne peut pas être sélectionné si le format d'entrée est 2 canaux.

Une enceinte centrale ou des enceintes surround doivent être installées.

- Ne peut pas être sélectionné si le format d'entrée est monaural.

- Les enceintes surround ou les enceintes en hauteur doivent être

installées.

^2 Une enceinte centrale, des enceintes surround ou des enceintes en

hauteur doivent être installées.

Format d'entrée Mode d'écoute
DTS Express Direct
	DTS Express ^1 ^2
	DSur
	DTS Neural: X^3
	Game-RPG ^4
	Game-Action ^4
	Game-Rock ^4
	Game-Sports ^4
	AllCh Stereo ^5
	Full Mono ^6
	T-D

“ Ne peut pas être sélectionné si le format d'entrée est 2 canaux.

- Une enceinte centrale ou des enceintes surround doivent être installées.

- Ne peut pas être sélectionné si le format d'entrée est monaural.

- Les enceintes surround ou les enceintes en hauteur doivent être

installées.

^1 Une enceinte centrale, des enceintes surround ou des enceintes en

hauteur doivent être installées.

Format d'entrée Mode d'écoute
DTS-HD HR Direct
	DTS-HD HR ^1 ^2
	DSur
	DTS Neural: X^3
	Game-RPG ^4
	Game-Action ^4
	Game-Rock ^4
	Game-Sports ^4
	AllCh Stereo ^5
	Full Mono ^5
	T-D

" Ne peut pas être sélectionné si le format d'entrée est 2 canaux.
→ Une enceinte centrale ou des enceintes surround doivent être installées.
- Ne peut pas être sélectionné si le format d'entrée est monaural.
* Les enceintes surround ou les enceintes en hauteur doivent être
installées.
^15 Une enceinte centrale, des enceintes surround ou des enceintes en
hauteur doivent être installées.

Contents » Raccordements » Lecture » Configuration »

Format d'entrée Mode d'écoute
DTS-HD MSTR Direct
	DTS-HD MSTR ^1 2
	DSur
	DTS Neural: X^3
	Game-RPG4
	Game-Action4
	Game-Rock4
	Game-Sports4
	AllCh Stereo5
	Full Mono5
	T-D

** Ne peut pas être sélectionné si le format d'entrée est 2 canaux.

Une enceinte centrale ou des enceintes surround doivent être installées.

- Ne peut pas être sélectionné si le format d'entrée est monaural.

- Les enceintes surround ou les enceintes en hauteur doivent être installées.

^1 Une enceinte centrale, des enceintes surround ou des enceintes en hauteur doivent être installées.

Format d'entrée Mode d'écoute
DTS-ES Direct
	DTS*1
	ES Matrix*2
	ES Discrete*2
	DSur
	DTS Neural:X
	Game-RPG*3
	Game-Action*3
	Game-Rock*3
	Game-Sports*3
	AllCh Stereo*4
	Full Mono*4
	T-D

Ceci peut uniquement être sélectionné si aucune enceinte surround amière n'est connectée.
- Les enceintes surround amère doivent être installées.
Les enceintes surround ou les enceintes en hauteur doivent être
installées.
^14 Une enceinte centrale, des enceintes surround ou des enceintes en hauteur doivent être installées.

Format d'entrée Mode d'écoute
DTS:X Direct
	DTS:X
	Game-RPG ^-1
	Game-Action ^-1
	Game-Rock ^-1
	Game-Sports ^-1
	AllCh Stereo ^-2
	Full Mono ^-2
	T-D

• Les enceintes surround ou les enceintes en hauteur doivent être installées.
• Une enceinte centrale, des enceintes surround ou des enceintes en hauteur doivent être installées.

Menu configuration

Liste des menus

Vous pouvez configurer les réglages avancés pour avoir une meilleure expérience avec cet appareil. Pour des détails sur les commandes, consultez "Commandes du menu". (→p107)
1.Input/Output Assign	1. TV Out / OSD	Effectuez les réglages pour la sortie vers le téléviseur et les affichages à l'écran (OSD) qui apparaissent sur le téléviseur.	p108
	2. HDMI Input	Modifiez l'attribution de l'entrée entre les sélecteurs d'entrée et les prises HDMI IN.	p109
	3. Video Input	Modifiez l'attribution de l'entrée entre les sélecteurs d'entrée et les prises COMPONENT VIDEO IN et les prises VIDEO IN.	p110
	4. Digital Audio Input	Modifiez l'attribution de l'entrée entre les sélecteurs d'entrée et les prises DIGITAL IN COAXIAL/OPTICAL.	p111
	5. Analog Audio Input	Modifiez l'attribution de l'entrée entre les sélecteurs d'entrée et les prises AUDIO IN.	p111
2. Speaker	1. Configuration	Modifiez les réglages de l'environnement de raccordement des enceintes.	p112
	2. Crossover	Modifiez les réglages des fréquences de croisement.	p113
	3. Distance	Réglez la distance de chaque enceinte à la position d'écoute.	p114
	4. Level Calibration	Ajustez le niveau de volume de chaque enceinte.	p115
	5. Dolby Enabled Speaker	Modifiez les réglages des Enceintes activées Dolby.	p116
	6. Equalizer Settings	Réglez le volume de sortie de la plage pour chaque enceinte raccordée.	p116
3. Audio Adjust	1. Multiplex/Mono	Modifiez les réglages de la lecture multiplex audio.	p117
	2. Dolby	Modifiez le réglage lors de l'entrée de signaux Dolby.	p117
	3. DTS	Modifiez le réglage lors de l'entrée de signaux DTS.	p117
	4. LFE Level	Réglez le niveau de l'effet des basses fréquences (LFE) des signaux de la série Dolby Digital, de la série DTS, PCM multicanal et DSD.	p117
	5. Volume	Modifiez les réglages du Volume.	p118

Contents » Raccordements » Lecture » Configuration »

4. Source	1. IntelliVolume	Ajustez le niveau du volume en cas de différences de niveau de volume entre les périphériques connectés à l'appareil.	p118
	2. Name Edit	Définissez un nom facile pour chaque entrée.	p118
	Audio Select	Choisissez la priorité de sélection d'entrée lorsque plusieurs sources audio sont raccordées à un seul sélecteur d'entrée.	p119
	Video Select	Lorsque l'entrée "TUNER", "NET", ou "BLUETOOTH" est sélectionnée, vous pouvez définir l'entrée par laquelle la vidéo est lue sur le téléviseur.	p119
5. Hardware	1. HDMI	Modifiez les réglages des fonctions HDMI.	p120
	2. Network Modifiez les réglages des fonctions Réseau. p121		—
	3. Bluetooth Modifiez les réglages de la fonction Bluetooth. p123		—
	4. Power Management	Modifiez les réglages de la fonction d'économie d'énergie.	p123
	5. 12V Trigger	Modifiez les réglages pour la prise 12V Trigger OUT.	p125
6. Multi Zone	1. Zone 2	Modifiez les réglages de la Zone 2.	p125
	2. Zone 3	Modifiez les réglages de la Zone 3.	p125
	3. Remote Play Zone	Modifiez les réglages de la lecture à distance.	p125
7. Miscellaneous	1. Tuner	Modifiez le pas de fréquence du tuner.	p126
	2. Remote ID	Modifiez l'ID de la télécommande.	p126
	3. Firmware Update	Modifiez les réglages de Mise à jour du micrologiciel.	p126
	4. Initial Setup	Effectuez la configuration initiale à partir du menu de configuration.	p126
	5. Lock	Verrouillez le menu Setup pour que les réglages ne puissent pas être modifiés.	p126

Contents » Raccordements » Lecture » Configuration »

Commandes du menu

ENTER

Utilisez les affichages à l'écran (OSD) qui apparaissent sur le téléviseur pour effectuer les réglages.

Appuyez sur de la télécommande pour afficher le menu Setup.

Setup 1. Input/Output Assign 1. TV Out / GHz 2. Speaker 2. HDMI Input 3. Audio Adjust 3. Video Input 4. Source 4. Digital Audio Input 5. Hardware 5. Analog Audio Input 6. Multi Zone 7. Mandelons

Sélectionnez l'élément à l'aide des curseurs ▲▼de la télécommande et appuyez sur ENTER pour confirmer votre sélection.

Utilisez les curseurs ◀ pour changer les valeurs par défaut.

• Pour revenir sur l'écran précédent, appuyez sur
• Pour quitter les réglages, appuyez sur ⚙.

Contents » Raccordements » Lecture » Configuration »

1. Input/Output Assign

1. TV Out / OSD

Effectuez les réglages pour la sortie vers le téléviseur et les affichages à l'écran (OSD) qui apparaissent sur le téléviseur.

Élément de réglage	Valeur par défaut	Détails de réglage
HDMI Out MAIN Sélectionnez la prise		HDMI qui est connectée au téléviseur."MAIN" : Lorsque vous connectez le téléviseur à la prise HDMI OUT MAIN"SUB" : Lorsque vous connectez le téléviseur à la prise HDMI OUT SUB"MAIN+SUB" : Lors de la connexion aux prises MAIN et SUB
Dolby Vision MAIN	Pour reproduire la	vidéo Dolby Vision du lecteurvers un téléviseur qui prend en charge Dolby Vision, sélectionnez la prise HDMI OUT, MAIN ou SUB à laquelle vous avez branché le téléviseur qui prend en charge Dolby Vision. Ce réglage est uniquement nécessaire si vous avez paramétrez "HDMI Out" sur "MAIN+SUB" et si vous avez branché un téléviseur aux prises MAIN et SUB."MAIN" : Pour reproduire une vidéo Dolby Vision vers un téléviseur qui prend en charge la fonctionnalité Dolby Vision branché à la prise HDMI OUT MAIN."SUB" : Pour reproduire une vidéo Dolby Vision vers un téléviseur qui prend en charge la fonctionnalité Dolby Vision branché à la prise HDMI OUT SUB.Après avoir sélectionné "MAIN" ou "SUB" si la vidéo n'apparait pas correctement sur le téléviseur, réglez ceci sur "Off".
Zone2 HDMI Not Use Effectuez le réglage pour diffuser vers le téléviseurde la Zone 2 raccordé à la prise HDMI OUT ZONE 2/SUB."Use" : Active cette fonction"Not Use" : Désactive cette fonction

Élément de réglage	Valeur par défaut	Détails de réglage
OSD Language	English Sélection	nez la langue d'affichage à l'écran parmi celles qui suivent. Anglais, Allemand, Français, Espagnol, Italien, Hollandais, Suédois
Impose OSD On	Choisir d'afficher ou non les informations sur l'écran du téléviseur lorsque le volume est réglé ou lorsque l'entrée est changée, par exemple. "On" : L'OSD s'affiche sur le téléviseur. "Off" : L'OSD ne s'affiche pas sur le téléviseur. • L'OSD peut ne pas s'afficher en fonction du signal d'entrée, même si "On" est sélectionné. En pareil cas, changez la résolution du périphérique connecté.
Mini Player OSD	Always On	Vous pouvez afficher sur le téléviseur les images provenant de la dernière entrée sélectionnée, tout en écoutant le son provenant de l'entrée NET ou BLUETOOTH. Après avoir basculé sur NET ou BLUETOOTH, lisez les images et le son. Puis, lorsque vous appuierez sur MODE de la télécommande, l'image s'affiche en mode plein écran et les informations audio (Mini lecteur) pour NET ou BLUETOOTH s'affichent dans le coin de l'écran. Vous pouvez régler d'afficher en permanence ou non ce mini lecteur sur l'écran. "Always On" : Le Mini lecteur est affiché tout le temps. "Auto Off" : Le Mini lecteur disparait automatiquement au bout de 30 secondes après affichage. Il apparait à nouveau durant 30 secondes après une action comme le réglage du volume. • Chaque pression sur la touche MODE permet de commuter l'affichage/non-affichage de l'image. • Ce réglage ne peut pas être sélectionné si "Impose OSD" est réglé sur "Off".
Screen Saver	3 minutes	Réglez l'heure de démarrage de l'économiseur d'écran. Sélectionner une valeur parmi "3 minutes", "5 minutes", "10 minutes" et "Off".

Contents » Raccordements » Lecture » Configuration »

2. HDMI Input

Modifiez l'attribution de l'entrée entre les sélecteurs d'entrée et les prises HDMI IN.

Élément de réglage	Valeur par défaut	Détails de réglage
BD/DVD HDMI 1	(HDCP 2.2)	"HDMI 1 (HDCP 2.2)" à "HDMI 6 (HDCP 2.2)": Attribuez la prise HDMI IN désirée à la touche BD/ DVD. Si vous n'attribuez pas de prise, sélectionnez "---". Pour sélectionner une prise HDMI IN déjà attribuée à un autre sélecteur d'entrée, modifier d'abord son réglage sur "---".
CBL/SAT HDMI 2	(HDCP 2.2)	"HDMI 1 (HDCP 2.2)" à "HDMI 6 (HDCP 2.2)": Attribuez la prise HDMI IN désirée à la touche CBL/ SAT. Si vous n'attribuez pas de prise, sélectionnez "---". Pour sélectionner une prise HDMI IN déjà attribuée à un autre sélecteur d'entrée, modifier d'abord son réglage sur "---".
GAME HDMI 3 (HDCP 2.2)		"HDMI 1 (HDCP 2.2)" à "HDMI 6 (HDCP 2.2)": Attribuez la prise HDMI IN désirée à la touche GAME. Si vous n'attribuez pas de prise, sélectionnez "---". Pour sélectionner une prise HDMI IN déjà attribuée à un autre sélecteur d'entrée, modifier d'abord son réglage sur "---".
STRM BOX HDMI 4 (HDCP 2.2)		"HDMI 1 (HDCP 2.2)" à "HDMI 6 (HDCP 2.2)": Attribuez la prise HDMI IN désirée à la touche STRM BOX. Si vous n'attribuez pas de prise, sélectionnez "---". Pour sélectionner une prise HDMI IN déjà attribuée à un autre sélecteur d'entrée, modifier d'abord son réglage sur "---".
PC HDMI 5 (HDCP 2.2)		"HDMI 1 (HDCP 2.2)" à "HDMI 6 (HDCP 2.2)": Attribuez la prise HDMI IN désirée à la touche PC. Si vous n'attribuez pas de prise, sélectionnez "---". Pour sélectionner une prise HDMI IN déjà attribuée à un autre sélecteur d'entrée, modifier d'abord son réglage sur "---".

Élément de réglage	Valeur par défaut	Détails de réglage
CD --- "HDMI 1 (HDCP 2.2)" à "HDMI	6 (HDCP 2.2)":Attribuez la prise HDMI IN désirée à la touche CD.Si vous n'attribuez pas de prise, sélectionnez "--".Pour sélectionner une prise HDMI IN déjà attribuéeà un autre sélecteur d'entrée, modifier d'abord son réglage sur "--".
TV --- "HDMI 1 (HDCP 2.2)" à "HDMI	6 (HDCP 2.2)":Attribuez la prise HDMI IN désirée à la touche TV.Si vous n'attribuez pas de prise, sélectionnez "--".Pour sélectionner une prise HDMI IN déjà attribuéeà un autre sélecteur d'entrée, modifier d'abord son réglage sur "--".
PHONO --- "HDMI	1 (HDCP 2.2)" à "HDMI 6 (HDCP 2.2)":Attribuez la prise HDMI IN désirée à la touche PHONO. Si vous n'attribuez pas de prise,sélectionnez "--". Pour sélectionner une prise HDMI IN déjà attribuée à un autre sélecteur d'entrée, modifier d'abord son réglage sur "--".

Contents » Raccordements » Lecture » Configuration »

3. Video Input

Modifiez l'attribution de l'entrée entre les sélecteurs d'entrée et les prises COMPONENT VIDEO IN et les prises VIDEO IN. Si vous n'attribuez pas de prise, sélectionnez "---".

Élément de réglage Valeur par défaut		Détails de réglage
BD/DVD COMPONENT 1 "COMPONENT 1", "COMPONENT 2": Attribuez les prises COMPONENT VIDEO IN à la touche BD/DVD."VIDEO 1", "VIDEO 2": Attribuez la prise VIDEO IN désirée à la touche BD/DVD.
CBL/SAT VIDEO 1 "COMPONENT 1", "COMPONENT 2": Attribuez les prises COMPONENT VIDEO IN à la touche CBL/SAT."VIDEO 1", "VIDEO 2": Attribuez la prise VIDEO IN désirée à la touche CBL/SAT.
GAME COMPONENT 2 "COMPONENT 1", "COMPONENT 2": Attribuez les prises COMPONENT VIDEO IN à la touche GAME."VIDEO 1", "VIDEO 2": Attribuez la prise VIDEO IN désirée à la touche GAME.
STRM BOX VIDEO 2 "COMPONENT 1", "COMPONENT 2": Attribuez les prises COMPONENT VIDEO IN à la touche STRM BOX."VIDEO 1", "VIDEO 2": Attribuez la prise VIDEO IN désirée à la touche STRM BOX.
PC --- "COMPONENT 1", "COMPONENT 2": Attribuez les prises COMPONENT VIDEO IN à la touche PC."VIDEO 1", "VIDEO 2": Attribuez la prise VIDEO IN désirée à la touche PC.
CD --- "COMPONENT 1", "COMPONENT 2": Attribuez les prises COMPONENT VIDEO IN à la touche CD."VIDEO 1", "VIDEO 2": Attribuez la prise VIDEO IN désirée à la touche CD.
TV --- "COMPONENT 1", "COMPONENT 2": Attribuez les prises COMPONENT VIDEO IN à la touche TV."VIDEO 1", "VIDEO 2": Attribuez la prise VIDEO IN désirée à la touche TV.

Élément de réglage	Valeur par défaut	Détails de réglage
PHONO	---	"COMPONENT 1", "COMPONENT 2": Attribuez les prises COMPONENT VIDEO IN à la touche PHONO."VIDEO 1", "VIDEO 2": Attribuez la prise VIDEO IN désirée à la touche PHONO.

Contents » Raccordements » Lecture » Configuration »

4. Digital Audio Input

Modifiez l'attribution de l'entrée entre les sélecteurs d'entrée et les prises DIGITAL IN COAXIAL/OPTICAL. Si vous n'attribuez pas de prise, sélectionnez "____".

Élément de réglage	Valeur par défaut	Détails de réglage
BD/DVD COAXIAL	"COAXIAL", "OPTICAL 1", "OPTICAL 2": Attribuezla prise DIGITAL IN désirée à la touche BD/DVD.
CBL/SAT --- "COAXIAL", "OPTICAL 1", "OPTICAL 2": Attribuezla prise DIGITAL IN désirée à la touche CBL/SAT.
GAME --- "COAXIAL", "OPTICAL 1", "OPTICAL 2": Attribuezla prise DIGITAL IN désirée à la touche GAME.
STRM BOX --- "COAXIAL", "OPTICAL 1", "OPTICAL 2": Attribuezla prise DIGITAL IN désirée à la touche STRMBOX.
PC --- "COAXIAL", "OPTICAL 1", "OPTICAL 2": Attribuezla prise DIGITAL IN désirée à la touche PC.
CD OPTICAL 1 "COAXIAL", "OPTICAL 1", "OPTICAL 2": Attribuezla prise DIGITAL IN désirée à la touche CD.
TV	OPTICAL 2	"COAXIAL", "OPTICAL 1", "OPTICAL 2": Attribuezla prise DIGITAL IN désirée à la touche TV.
PHONO	---	"COAXIAL", "OPTICAL 1", "OPTICAL 2": Attribuezla prise DIGITAL IN désirée à la touche PHONO.

• Les taux d'échantillonnage pris en charge pour les signaux PCM (stéréo, mono) à partir d'une entrée numérique sont de 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz/16 bits, 20 bits, et 24 bits.

5. Analog Audio Input

Modifiez l'attribution de l'entrée entre les sélecteurs d'entrée et les prises AUDIO IN. Si vous n'attribuez pas de prise, sélectionnez "---".

Élément de réglage	Valeur par défaut	Détails de réglage
BD/DVD	AUDIO 1	"AUDIO 1" à "AUDIO 6" : Attribuez la prise AUDIO IN désirée à la touche BD/DVD.
CBL/SAT	AUDIO 2	"AUDIO 1" à "AUDIO 6" : Attribuez la prise AUDIO IN désirée à la touche CBL/SAT.
GAME	AUDIO 3	"AUDIO 1" à "AUDIO 6" : Attribuez la prise AUDIO IN désirée à la touche GAME.
STRM BOX	AUDIO 4	"AUDIO 1" à "AUDIO 6" : Attribuez la prise AUDIO IN désirée à la touche STRM BOX.
PC --- "AUDIO 1" à	"AUDIO 6" : Attribuez la prise AUDIO IN désirée à la touche PC.
CD	AUDIO 5	"AUDIO 1" à "AUDIO 6" : Attribuez la prise AUDIO IN désirée à la touche CD.
TV	AUDIO 6	"AUDIO 1" à "AUDIO 6" : Attribuez la prise AUDIO IN désirée à la touche TV.
PHONO	PHONO	Le réglage ne peut pas être modifié.

Contents » Raccordements » Lecture » Configuration »

2. Speaker

1. Configuration

Modifiez les réglages de l'environnement de raccordement des enceintes.

Élément de réglage	Valeur par défaut	Détails de réglage
SpeakerChannels	7.1.2 ch Sélectionnez "2.1 ch", "3.1 ch", "4.1 ch", "5.1 ch", "6.1 ch", "7.1 ch", "2.1.2 ch", "3.1.2 ch", "4.1.2 ch", "5.1.2 ch", "6.1.2 ch", "7.1.2 ch", "4.1.4 ch" ou "5.1.4 ch" selon le nombre de canaux d'enceinte connecté.
Subwoofer Yes	Définissez si un caisson de basse est raccordé ou non."Yes": Lorsqu'un caisson de basse est raccordé"No": Lorsqu'un caisson de basse n'est pas raccordé
Height 1 Speaker	Top Middle	Définissez le type d'enceinte si les enceintes en hauteur sont raccordées aux bomes HEIGHT 1. Sélectionnez "Front High", "Top Front", "Top Middle", "Top Rear", "Rear High", "Dolby Speaker (Front)", "Dolby Speaker (Surr)" ou "Dolby Speaker (Back)" en fonction du type et du positionnement des enceintes raccordées.Ce réglage ne peut être sélectionné sous aucune des conditions suivantes. Définissez le type d'enceintes en hauteur pour "Height 2 Speaker".- "Bi-Amp" est réglé sur "Yes"- "Zone Speaker" est réglé sur "Zone 2"Lorsque deux paires d'enceintes en hauteur sont utilisées, "Top Rear", "Rear High", "Dolby Speaker (Surr)", et "Dolby Speaker (Back)" ne peuvent pas être sélectionnés."Dolby Speaker (Surr)" et "Dolby Speaker (Back)" peuvent uniquement être sélectionnés lorsque les enceintes surround ou les enceintes surround arrière sont respectivement utilisées. Vous pouvez vérifier les enceintes que vous utilisez sur le schéma affiché dans "Speaker Channels".Si un élément ne peut pas être sélectionné même avec un raccordement correct, vérifiez que les paramètres dans "Speaker Channels" correspondent bien au nombre de canaux connectés.

Élément de réglage	Valeur par défaut	Détails de réglage
Height 2 Speaker	Rear High Définissez le type d'enceinte si les enceintes en hauteur sont raccordées aux bornes HEIGHT 2. Sélectionnez "Front High", "Top Front", "Top Middle", "Top Rear", "Rear High", "Dolby Speaker (Front)", ou "Dolby Speaker (Surr)" en fonction du type et du positionnement des enceintes raccordées. Cependant, les options sélectionnable pour "Height 1 Speaker" sont les suivantes.Si "Height 1 Speaker" est réglé sur "Front High" : Choisissez parmi "Top Middle", "Top Rear", "Rear High" ou "Dolby Speaker (Surr)".Si "Height 1 Speaker" est réglé sur "Top Front" ou "Dolby Speaker (Front)" : Choisissez parmi "Top Rear", "Rear High" ou "Dolby Speaker (Surr)".Si "Height 1 Speaker" est réglé sur "Top Middle" : Fixé sur "Rear High".• "Dolby Speaker (Surr)" peut uniquement être sélectionné lorsque les enceintes surround sont utilisées. Vous pouvez vérifier les enceintes que vous utilisez sur le schéma affiché dans "Speaker Channels".• Si un élément ne peut pas être sélectionné même avec un raccordement correct, vérifiez que les paramètres dans "Speaker Channels" correspondent bien au nombre de canaux connectés.
Zone Speaker	No	Définissez si les enceintes sont raccordées aux bornes d'enceinte de la Zone 2 ou de la Zone 3. "Zone 2" : Lorsque les enceintes sont raccordées aux bornes d'enceinte de la Zone 2"Zone 2/Zone 3" : Lors du raccordement des bornes d'enceinte ZONE 2 et des bornes d'enceinte ZONE 3.• "Zone 2/Zone 3" ne peut pas être sélectionné si des enceintes surround arrière sont utilisées. "No" : Lorsque les enceintes ne sont pas raccordées aux bornes d'enceinte de la Zone 2

Contents » Raccordements » Lecture » Configuration »

Élément de réglage	Valeur par défaut	Détails de réglage
Bi-Amp No Définissez si les enceintes avant sont connectées avec la bi-amplification."No" : Lorsque les enceintes avant ne sont pas raccordées par bi-amplification"Yes" : Lorsque les enceintes avant sont raccordées par bi-amplification• Ce paramètre sera réglé sur "No" dans les deux cas suivants.-Lorsque 2 paires d'enceintes en hauteur sont utilisées– Lorsque "Zone Speaker" est réglé sur "Zone 2" ou "Zone 2/Zone 3"
Speaker Impedance	60hms Réglez l'impédance (Ω) des enceintes connectées."40hms" : Lorsque l'une des enceintes raccordée est dotée d'une impédance qui se situe entre 4 Ω et moins de 6 Ω"60hms" : Lorsque toutes les enceintes raccordées ont une impédance de 6 Ω ou plus• Pour l'impédance, vérifiez les indications à l'arrière des enceintes ou leur mode d'emploi.

2. Crossover

Modifiez les réglages des fréquences de croisement.

Élément de réglage	Valeur par défaut	Détails de réglage
Front 100Hz		Sélectionnez la fréquence de croisement de "40Hz" à "200Hz" pour démarrer l'envoi des fréquences pour chaque canal."Full Band" : La bande complète sera émise.Si "Configuration" - "Subwoofer" est sur "No", "Front" est fixé sur "Full Band" et la gamme des graves des autres canaux est émise depuis les enceintes avant. Consultez le mode d'emploi de vos enceintes pour effectuer la configuration.

Élément de réglage	Valeur par défaut	Détails de réglage
Center 100Hz Sélectionnez la fréquence de croisement de "40Hz"à "200Hz" pour démarrer l'envoi des fréquences pour chaque canal."Full Band": La bande complète sera émise."Full Band" ne peut être sélectionné que lorsque "Front" est réglé sur "Full Band".Si l'élément ne peut pas être sélectionné même avec un raccordement correct, vérifiez que les réglages dans "Configuration" - "Speaker Channels" correspondent bien au nombre de canaux connectés.
Height 1	100Hz	Sélectionnez la fréquence de croisement de "40Hz"à "200Hz" pour démarrer l'envoi des fréquences pour chaque canal."Full Band": La bande complète sera émise."Full Band" ne peut être sélectionné que lorsque "Front" est réglé sur "Full Band".Si l'élément ne peut pas être sélectionné même avec un raccordement correct, vérifiez que les réglages dans "Configuration"- "Speaker Channels" correspondent bien au nombre de canaux connectés.
Height 2	100Hz	Sélectionnez la fréquence de croisement de "40Hz"à "200Hz" pour démarrer l'envoi des fréquences pour chaque canal."Full Band": La bande complète sera émise."Full Band" ne peut être sélectionné que lorsque "Front" est réglé sur "Full Band".Si l'élément ne peut pas être sélectionné même avec un raccordement correct, vérifieiz que les réglages dans "Configuration"- "Speaker Channels" correspondent bien au nombre de canaux connectés.

Contents » Raccordements » Lecture » Configuration »

Élément de réglage	Valeur par défaut	Détails de réglage
Surround 100Hz	Sélectionnez la fréquence de croisement de "40Hz"à "200Hz" pour démarrer l'envoi des fréquences pour chaque canal."Full Band": La bande complète sera émise."Full Band" ne peut être sélectionné que lorsque "Front" est réglé sur "Full Band".Si l'élément ne peut pas être sélectionné même avec un raccordement correct, vérifiez que les réglages dans "Configuration" - "Speaker Channels" correspondent bien au nombre de canaux connectés.
Surround Back 100Hz	Sélectionnez la fréquence de croisement de "40Hz"à "200Hz" pour démarrer l'envoi des fréquences pour chaque canal."Full Band": La bande complète sera émise."Full Band" ne peut être sélectionné que lorsque "Surround" est réglé sur "Full Band".Si l'élément ne peut pas être sélectionné même avec un raccordement correct, vérifiez que les réglages dans "Configuration" - "Speaker Channels" correspondent bien au nombre de canaux connectés.
LPF of LFE 120Hz	Réglez le filtre passe-bas pour les signauxLFE (effet de basse fréquence) afin de passer uniquement des signaux de basse fréquence plutôt que la valeur réglée et ainsi annuler les bruits indésirables. Le filtre passe-bas est effectif uniquement pour les sources avec canal LFE.Une valeur entre "80Hz" et "120Hz" peut être définie."Off": Lorsque cette fonction n'est pas utilisée
Double Bass On	Ceci peut être sélectionné uniquement lorsque"Configuration" - "Subwoofer" est réglé sur "Yes" et que "Front" est réglé sur "Full Band".La sortie des basses est accentuée en alimentant les sons graves à partir des enceintes avant gauche et droite, et centrales vers le caisson de basse."On": La sortie des basses est accentuée."Off": La sortie des basses n'est pas accentuée.Le réglage ne sera pas configuré automatiquement, même si vous effectuez le calibrage de pièce AccuEQ.

3. Distance

Réglez la distance de chaque enceinte à la position d'écoute.

Élément de réglage	Valeur par défaut	Détails de réglage
Front Left 12.0 ft/3.60 m Précisez la distance entre chaque enceinte et la position d'écoute.
Center 12.0 ft/3.60 m Précisez la distance entre chaque enceinte et la position d'écoute.
Front Right	12.0 ft/3.60 m	Précisez la distance entre chaque enceinte et la position d'écoute.
Height 1 Left 9.0 ft/2.70 m		Précisez la distance entre chaque enceinte et la position d'écoute.En fonction de l'utilisation des enceintes ZONE, il pourrait être impossible de sélectionner ce réglage.
Height 1 Right	9.0 ft/2.70 m	Précisez la distance entre chaque enceinte et la position d'écoute.En fonction de l'utilisation des enceintes ZONE, il pourrait être impossible de sélectionner ce réglage.
Height 2 Left	9.0 ft/2.70 m	Précisez la distance entre chaque enceinte et la position d'écoute.En fonction de l'utilisation des enceintes ZONE, il pourrait être impossible de sélectionner ce réglage.
Height 2 Right	9.0 ft/2.70 m	Précisez la distance entre chaque enceinte et la position d'écoute.En fonction de l'utilisation des enceintes ZONE, il pourrait être impossible de sélectionner ce réglage.
Surround Right	7.0 ft/2.10 m	Précisez la distance entre chaque enceinte et la position d'écoute.
Surr Back Right	7.0 ft/2.10 m	Précisez la distance entre chaque enceinte et la position d'écoute.En fonction de l'utilisation des enceintes ZONE, il pourrait être impossible de sélectionner ce réglage.

Contents » Raccordements » Lecture » Configuration »

Élément de réglage	Valeur par défaut	Détails de réglage
Surr Back Left	7.0 ft/2.10 m	Précisez la distance entre chaque enceinte et la position d'écoute.En fonction de l'utilisation des enceintes ZONE, il pourrait être impossible de sélectionner ce réglage.
Surround Left	7.0 ft/2.10 m	Précisez la distance entre chaque enceinte et la position d'écoute.
Subwoofer 12.0 ft/3.60 m Précisez la distance entre chaque enceinte et la position d'écoute.

• L'unité de distance peut être modifiée en appuyant sur la touche MODE de la télécommande. Lorsque l'unité est réglée sur "feet", le réglage est disponible par incrément de 0,1 pi de 0,1 pi à 30,0 pi. Lorsque l'unité est réglée sur "meter", le réglage est disponible par incrément de 0,03 m de 0,03 m à 9,00 m.

Ajustez le niveau de volume de chaque enceinte.

Élément de réglage	Valeur par défaut	Détails de réglage
Front Left 0 dB Sélectionnez une valeur située entre "-12 dB" et "+12 dB" (par incréments de 1 dB). Une tonalité de test sera émise à chaque fois que vous changez la valeur. Sélectionnez le niveau désiré.
Center 0 dB Sélectionnez une valeur située entre "-12 dB" et "+12 dB" (par incréments de 1 dB). Une tonalité de test sera émise à chaque fois que vous changez la valeur. Sélectionnez le niveau désiré.
Front Right 0 dB Sélectionnez une valeur située entre "-12 dB" et "+12 dB" (par incréments de 1 dB). Une tonalité de test sera émise à chaque fois que vous changez la valeur. Sélectionnez le niveau désiré.
Height 1 Left 0 dB Sélectionnez une valeur située entre "-12 dB" et "+12 dB" (par incréments de 1 dB). Une tonalité de test sera émise à chaque fois que vous changez la valeur. Sélectionnez le niveau désiré.En fonction de l'utilisation des enceintes ZONE, il pourrait être impossible de sélectionner ce réglage.

Élément de réglage	Valeur par défaut	Détails de réglage
Height 1 Right	0 dB Sélectionnez	une valeur située entre "-12 dB" et "+12 dB" (par incréments de 1 dB). Une tonalité de test sera émise à chaque fois que vous changez la valeur. Sélectionnez le niveau désiré.En fonction de l'utilisation des enceintes ZONE, il pourrait être impossible de sélectionner ce réglage.
Height 2 Left	0 dB Sélectionnez	une valeur située entre "-12 dB" et "+12 dB" (par incréments de 1 dB). Une tonalité de test sera émise à chaque fois que vous changez la valeur. Sélectionnez le niveau désiré.En fonction de l'utilisation des enceintes ZONE, il pourrait être impossible de sélectionner ce réglage.
Height 2 Right	0 dB Sélectionnez	une valeur située entre "-12 dB" et "+12 dB" (par incréments de 1 dB). Une tonalité de test sera émise à chaque fois que vous changez la valeur. Sélectionnez le niveau désiré.En fonction de l'utilisation des enceintes ZONE, il pourrait être impossible de sélectionner ce réglage.
Surround Right 0	dB Sélectionnez	une valeur située entre "-12 dB" et "+12 dB" (par incréments de 1 dB). Une tonalité de test sera émise à chaque fois que vous changez la valeur. Sélectionnez le niveau désiré.
Surr Back Right 0	dB Sélectionnez	une valeur située entre "-12 dB" et "+12 dB" (par incréments de 1 dB). Une tonalité de test sera émise à chaque fois que vous changez la valeur. Sélectionnez le niveau désiré.En fonction de l'utilisation des enceintes ZONE, il pourrait être impossible de sélectionner ce réglage.
Surr Back Left 0	dB Sélectionnez	une valeur située entre "-12 dB" et "+12 dB" (par incréments de 1 dB). Une tonalité de test sera émise à chaque fois que vous changez la valeur. Sélectionnez le niveau désiré.En fonction de l'utilisation des enceintes ZONE, il pourrait être impossible de sélectionner ce réglage.

Contents » Raccordements » Lecture » Configuration »

Élément de réglage		Valeur par défaut	Détails de réglage
Surround Left	0 dB	Sélectionnez une valeur située entre "-12 dB" et "+12 dB" (par incréments de 1 dB). Une tonalité de test sera émise à chaque fois que vous changez la valeur. Sélectionnez le niveau désiré.
Subwoofer	0 dB	Sélectionnez une valeur située entre "-15 dB" et "+12 dB" (par incréments de 1 dB). Une tonalité de test sera émise à chaque fois que vous changez la valeur. Sélectionnez le niveau désiré.

5. Dolby Enabled Speaker

Modifiez les réglages des Enceintes activées Dolby.

Élément de réglage	Valeur par défaut	Détails de réglage
Dolby EnabledSpeaker to Ceiling	6.0 ft/1.80 m Définissez la distance entre l'enceinte activée Dolby et le plafond. Choisissez entre "0,1 ft/0,03 m" et "15.0 ft/4.50 m" (unités de 0,1 pi/0,03 m).L'unité de distance (pi/m) affichée est l'unité choisie pour le réglage "Distance".
AccuReflex Off Vous pouvez améliorer l'effet de réflexion des enceintes activées Dolby sur le plafond."Off": Lorsque cette fonction n'est pas utilisée"On": Lorsque cette fonction est utilisée

• Ce réglage peut être sélectionné lorsque "Configuration" - "Height 1 Speaker"/"Height 2 Speaker" est réglé sur "Dolby Speaker".

Vous pouvez régler le volume de sortie de la plage pour chaque enceinte raccordée. Réglez le volume des différentes plages de son pour chaque enceinte. Vous pouvez définir trois égaliseurs différents dans Preset 1 à 3. Le nombre de fréquences pouvant être sélectionnée pour chaque enceinte est de cinq bandes maximum pour le caisson de basse et jusqu'à neuf bandes pour les autres enceintes.

Élément de réglage	Valeur par défaut	Détails de réglage
Front 0.0 dB		Après avoir choisi la fréquence de l'enceinte entre "25 Hz" et "16 kHz" avec les touches du curseur ◀▶ réglez le volume de cette fréquence entre "-6.0 dB" et "+6.0 dB" avec ▲/▼

Élément de réglage	Valeur par défaut	Détails de réglage
Center 0.0 dB		Après avoir choisi la fréquence de l'enceinte entre "25 Hz" et "16 kHz" avec les touches du curseur ◀,▶ réglez le volume de cette fréquence entre "-6.0 dB" et "+6.0 dB" avec ▲,▼
Height 1	0.0 dB	Après avoir choisi la fréquence de l'enceinte entre "25 Hz" et "16 kHz" avec les touches du curseur ◀,▶ réglez le volume de cette fréquence entre "-6.0 dB" et "+6.0 dB" avec ▲,▼En fonction de l'utilisation des enceintes ZONE, il pourrait être impossible de sélectionner ce réglage.
Height 2	0.0 dB	Après avoir choisi la fréquence de l'enceinte entre "25 Hz" et "16 kHz" avec les touches du curseur ◀,▶ réglez le volume de cette fréquence entre "-6.0 dB" et "+6.0 dB" avec ▲,▼En fonction de l'utilisation des enceintes ZONE, il pourrait être impossible de sélectionner ce réglage.
Surround	0.0 dB	Après avoir choisi la fréquence de l'enceinte entre "25 Hz" et "16 kHz" avec les touches du curseur ◀,▶ réglez le volume de cette fréquence entre "-6.0 dB" et "+6.0 dB" avec ▲,▼
Surround Back	0.0 dB	Après avoir choisi la fréquence de l'enceinte entre "25 Hz" et "16 kHz" avec les touches du curseur ◀,▶ réglez le volume de cette fréquence entre "-6.0 dB" et "+6.0 dB" avec ▲,▼En fonction de l'utilisation des enceintes ZONE, il pourrait être impossible de sélectionner ce réglage.
Subwoofer 0.0 dB		Après avoir choisi la fréquence de l'enceinte entre "25 Hz" et "160 Hz" avec les touches du curseur ◀,▶ réglez le volume de cette fréquence entre "-6.0 dB" et "+6.0 dB" avec ▲,▼Ceci ne peut pas être sélectionné si "Configuration" - "Subwoofer" est réglé sur "No".

• Le résultat risque de ne pas être celui désiré en fonction de la source d'entrée et du réglage du mode d'écoute.

Contents » Raccordements » Lecture » Configuration »

3. Audio Adjust

1. Multiplex/Mono

Modifiez les réglages de la lecture multiplex audio.

Élément de réglage	Valeur par défaut	Détails de réglage
Multiplex Input Channel	Main Réglez le canal audio ou la langue de sortie lors de l'écoute d'audio multiplex ou d'émissions de télévision multilingues etc."Main" : Canal principal uniquement"Sub" : Canal secondaire uniquement"Main/Sub" : Les canaux principaux et secondaires sont reproduits en même temps.Pour les émissions audio multiplex, une pression sur la touche i de la télécommande permet d'afficher "1+1" sur l'afficheur de l'unité principal.
Mono Input Channel	Left + Right Réglez le canal d'entrée pour la lecture de sources numériques 2 canaux comme le Dolby Digital, ou des sources 2 canaux analogiques/PCM en mode d'écoute mono."Left" : Canal gauche uniquement"Right" : Canal droit uniquement"Left + Right" : Canaux gauche et droit

2. Dolby

Modifiez le réglage lors de l'entrée de signaux Dolby.

Élément de réglage	Valeur par défaut	Détails de réglage
Loudness Management	On En lisant en Dolby TrueHD, activez la fonction de normalisation du dialogue qui conserve le volume du dialogue à un certain niveau. Notez que lorsque ce paramètre est désactivé, la fonction Late Night qui vous permet de profiter du surround à bas volume est également désactivée pendant la lecture en Dolby Digital Plus/Dolby TrueHD. "On" : Lorsque cette fonction est utilisée "Off" : Lorsque cette fonction n'est pas utilisée

3. DTS

Modifiez le réglage lors de l'entrée de signaux DTS.

Élément de réglage	Valeur par défaut	Détails de réglage
DTS Auto Surround	On Lors de l'entrée de signaux DTS comprenant des informations étendues sur les canaux, le mode d'écoute optimal est sélectionné automatiquement en fonction des informations étendues contenues dans le signal d'entrée et de la configuration des enceintes de cet appareil lorsque vous lisez en mode d'écoute de décodage droit. "On" : Lorsque cette fonction est utilisée "Off" : Le son est lu en utilisant le même nombre de canaux dans le signal d'entrée en fonction de la configuration des enceintes de cet appareil. • Les modes d'écoute ES Matrix et ES Discrete ne peuvent pas être sélectionnés si cette fonction est réglée sur "Off".

4. LFE Level

Réglez le niveau de l'effet des basses fréquences (LFE) des signaux de la série Dolby Digital, de la série DTS, PCM multicanal et DSD.

Élément de réglage	Valeur par défaut	Détails de réglage
LFE Level 0 dB	Sélectionnez le niveau de l'effet basse fréquence (LFE) de chaque signal de "0 dB" à "-∞dB". Si le son d'effet basse fréquence est trop important, sélectionnez "-20 dB" ou "-∞dB".

Contents » Raccordements » Lecture » Configuration »

5. Volume

Modifiez les réglages du Volume.

Élément de réglage	Valeur par défaut	Détails de réglage
Mute Level -∞dB	Réglez le volume	baissé depuis le volumed'écoute quand la mise en sourdine est activée.Sélectionnez une valeur entre "-∞dB", "-40dB" et"-20dB".
Maximum Volume	Off	Réglez la valeur maximale afin d'éviter un volumetrop élevé. Sélectionnez une valeur entre "Off" et"50" à "99".
Power On Volume	Last Réglez le niveau de volume lorsque l'appareil estmis sous tension. Sélectionnez une valeur entre"Last" (niveau du volume avant d'entrer en modeveille), "Min", "1" à "99" et "Max".• Vous ne pouvez pas régler une valeur supérieureà celle définie dans "Maximum Volume".
Headphone Level	0 dB Réglez le niveau de sortie du casque. Sélectionnezune valeur entre "-12 dB" et "+12 dB".

4. Source

1. IntelliVolume

Ajustez le niveau du volume en cas de différences de niveau de volume entre les périphériques connectés à l'appareil. Sélectionnez le sélecteur d'entrée pour effectuer le réglage.

Élément de réglage	Valeur par défaut	Détails de réglage
IntelliVolume 0 dB		Sélectionnez une valeur entre "-12 dB" et "+12 dB". Définissez une valeur négative si le volume du périphérique cible est plus élevé que les autres et une valeur positive s'il est plus bas. Pour vérifier le son, effectuez une lecture du périphérique raccordé. • Cette fonction ne fonctionne pas en Zone 2/Zone 3.

2. Name Edit

Définissez un nom facile pour chaque entrée. Le nom défini s'affiche sur l'affichage de l'unité principale. Sélectionnez le sélecteur d'entrée pour effectuer le réglage.

Élément de réglage Valeur par défaut

Détails de réglage

Name Edit Input name

1. Sélectionnez un caractère ou un symbole avec les curseurs et appuyez sur ENTER.Répétez cette opération pour saisir jusqu'à 10 caractères."A/a": Permute entre les majuscules et les minuscules. (Appuyer sur la touche MODE de la télécommande permet également d'alterner entre les majuscules et les minuscules) "←" "→": Déplace le curseur dans le sens de la flèche."×": Permet de supprimer un caractère à gauche du curseur."L": Ajoute une espace.• Appuyer sur la touche CLEAR de la télécommande permet d'effacer tous les caractères saisis.2. Après la saisie, sélectionnez "OK" avec les curseurs et appuyez sur ENTER.Le nom saisi sera enregistré.

- Pour donner un nom à une station de radio préréglée, appuyez sur TUNER de la télécommande, sélectionnez AM/FM et sélectionnez le numéro de présélection.

- Ceci ne peut pas être défini si l'entrée "NET" ou "BLUETOOTH" est sélectionnée.

Contents » Raccordements » Lecture » Configuration »

Audio Select

Choisissez la priorité de sélection d'entrée lorsque plusieurs sources audio sont raccordées à un seul sélecteur d'entrée, par exemple, les raccordements effectués, à la fois, à la prise "BD/DVD" HDMI IN et à la prise "BD/DVD" AUDIO IN. Le réglage peut être défini séparément pour chaque touche du sélecteur d'entrée. Sélectionnez le sélecteur d'entrée pour effectuer le réglage. Veuillez noter que certaines valeurs par défaut ne peuvent pas être modifiées.

Élément de réglage	Valeur par défaut	Détails de réglage
Audio Select BD/DVD:HDMICBL/SAT:HDMIGAME:HDMISTRM BOX:HDMIPC:HDMIAUX:HDMICD:OPTICALPHONO:AnalogTV:OPTICAL		"ARC": Pour donner la priorité au signal d'entrée provenant d'un téléviseur compatible ARC.Cet élément ne peut être sélectionné que si "5. Hardware" - "HDMI" - "Audio Return Channel" est réglé sur "Auto" et si l'entrée "TV" est sélectionnée."HDMI": Pour donner la priorité au signal entrant par les prises HDMI INCet élément ne peut être sélectionné que lorsque l'entrée à régler est attribuée à la prise HDMI dans le réglage "1. Input/Output Assign" - "HDMI Input"."COAXIAL": Pour donner la priorité au signal entrant par les prises DIGITAL IN COAXIALCet élément ne peut être sélectionné que lorsque l'entrée à régler est attribuée à la prise COAXIAL dans le réglage "1. Input/Output Assign" - "Digital Audio Input"."OPTICAL": Pour donner la priorité au signal entrant par les prises DIGITAL IN OPTICALLCet élément ne peut être sélectionné que lorsque l'entrée à régler est attribuée à la prise OPTICAL dans le réglage "1. Input/Output Assign" - "Digital Audio Input"."Analog": Pour toujours émettre un son analogique indépendamment du signal d'entréeCet élément ne peut être sélectionné que lorsque l'entrée à régler est attribuée à la prise AUDIO IN dans le réglage "1. Input/Output Assign" - "Analog Audio Input".

Élément de réglage	Valeur par défaut	Détails de réglage
PCM Fixed Mode	Off	Choisissez s'il faut fixer les signaux d'entrée sur PCM (sauf le PCM multicanal) lorsque "HDMI", "COAXIAL", ou "OPTICAL" est sélectionné pour le réglage "Audio Select". Paramétrez cet élément sur "On" si des bruits parasites se produisent, ou si le début d'une piste est tronqué lors de la lecture de sources PCM. Choisissez "Off" en règle générale.Le réglage passe sur "Off" chaque fois que le réglage "Audio Select" est changé.

• Le réglage ne peut pas être changé si l'entrée "TUNER", "NET", ou "BLUETOOTH" est sélectionnée.

Video Select

Lorsque l'entrée "TUNER", "NET", ou "BLUETOOTH" est sélectionnée, vous pouvez définir l'entrée par laquelle la vidéo est lue sur le téléviseur.

Élément de réglage	Valeur par défaut	Détails de réglage
Video Select Last		"Last": Sélectionnez l'entrée vidéo lue en dernier. "BD/DVD", "CBL/SAT", "GAME", "STRM BOX", "PC", "AUX", "CD", "TV", "PHONO": Lisez la vidéo de chaque entrée. • Ce réglage est effectif avec un sélecteur d'entrée attribué dans "1. Input/Output Assign" - "HDMI Input" et "Video Input".

Contents » Raccordements » Lecture » Configuration »

5. Hardware

1. HDMI

Modifiez les réglages des fonctions HDMI.

Élément de réglage	Valeur par défaut	Détails de réglage
HDMI CEC	Off	Un réglage sur "On" active la liaison de sélection d'entrée et d'autres fonctions de liaison avec un périphérique compatible CEC raccordé par HDMI. "On": Lorsque cette fonction est utilisée "Off": Lorsque cette fonction n'est pas utilisée Lorsque vous changez ce réglage, mettez hors tension, puis sous tension l'alimentation de tous les périphériques raccordés.Selon le téléviseur à utiliser, un réglage de la liaison est peut-être nécessaire sur le téléviseur.Cette fonction est effective uniquement lorsque le périphérique est connecté à la borne HDMI OUT MAIN.Sélectionner "On" et fermer l'écran de commande affiche le nom des périphériques compatibles CEC et "CEC On" sur l'afficheur de l'appareil principal.La consommation d'énergie en mode veille peut augmenter si "On" est sélectionné. (En fonction de l'état du téléviseur, l'appareil se mettra en mode veille normal)Si vous utilisez la molette MASTER VOLUME de l'appareil principal lorsque ce paramètre est sur "On" et que le son est retransmis par les enceintes du téléviseur, le son sera également reproduit depuis les enceintes raccordées à cet appareil. Si vous voulez émettre le son à partir d'une seule d'entre elles, modifiez les réglages de l'appareil ou du téléviseur, ou réduisez le volume de l'appareil.Si un fonctionnement anormal se produit lorsque le réglage est sur "On", réglez-le sur "Off".Lors de la connexion d'un périphérique non compatible CEC, ou si vous n'êtes pas certain qu'il est compatible, réglez-le sur "Off".

Élément de réglage	Valeur par défaut	Détails de réglage
HDMI Standby Through	Off Lorsque ceci	est paramétré sur autre chose que "Off", il est possible de lire la vidéo et le son d'un lecteur raccordé par HDMI sur le téléviseur même si l'appareil est en mode veille. De même, seuls "Auto" et "Auto(Eco)" peuvent être sélectionnés si "HDMI CEC" est réglé sur "On". Si n'importe quoi d'autre est sélectionné, paramétrez "HDMI CEC" sur "Off".La consommation d'énergie en mode veille augmente s'il est réglé sur autre chose que "Off". "BD/DVD", "CBL/SAT", "GAME", "STRM BOX", "PC", "AUX", "CD", "TV", "PHONO": Par exemple, si "BD/DVD" est sélectionné, il est possible de lire le périphérique raccordé à la prise "BD/DVD" sur le téléviseur même si l'appareil est en mode veille. Sélectionnez ce réglage si vous avez choisi quel lecteur utiliser avec cette fonction."Last": Vous pouvez afficher sur le téléviseur la vidéo et le son de l'entrée sélectionnée juste avant la mise en veille de l'appareil. Lorsque "Last" est sélectionné, vous pouvez changer l'entrée de l'appareil à l'aide de la télécommande ou de l'appli Onkyo Remote même en mode veille."Auto", "Auto (Eco)": Sélectionnez l'un de ces réglages si le lecteur raccordé est conforme à la norme CEC. Vous pouvez afficher la vidéo et le son du lecteur sur le téléviseur, en utilisant la fonction liée CEC, indépendamment de l'entrée qui a été sélectionnée juste avant que l'appareil soit mis en veille.Pour lire un lecteur qui n'est pas conforme à la norme CEC sur un téléviseur, mettez en marche l'appareil et commutez l'entrée.En utilisant un téléviseur conforme à la norme CEC, vous pouvez réduire la consommation d'énergie en mode veille en sélectionnant "Auto (Eco)".

Contents » Raccordements » Lecture » Configuration »

Élément de réglage	Valeur par défaut	Détails de réglage
Audio TV Out	Off	Vous pouvez profiter du son via les enceintes du téléviseur lorsque cet appareil est en marche. "On" : Lorsque cette fonction est utilisée "Off" : Lorsque cette fonction n'est pas utilisée• Ce réglage est fixé sur "Auto" si vous réglez "1. Input/Output Assign" - "TV Out/OSD" - "HDMI Out" ou "Other" - "HDMI Out" dans le "Quick Menu" sur "MAIN" ou "MAIN+SUB" et "HDMI CEC" sur "On". Si vous avez changé ce paramètre, réglez "HDMI CEC" sur "Off".• Le mode d'écoute ne peut pas être modifié tandis que "Audio TV Out" est réglé sur "On" et que le son est reproduit par le téléviseur.• En fonction de votre téléviseur ou du signal d'entrée du périphérique raccordé, le son risque de ne pas être reproduit par le téléviseur, même si ce réglage est réglé sur "On". Dans un tel cas, le son est émis par les enceintes de l'appareil.• Le son est restitué par cet appareil, si vous actionnez la molette MASTER VOLUME de cet appareil lorsque le son qui entre dans cet appareil est reproduit par les enceintes de votre téléviseur. Si vous ne voulez pas émettre de son, changez les réglages de l'appareil ou du téléviseur ou réduisez le volume de l'appareil.
Audio Return Channel	Auto (*) Vous pouvez profiter du son d'un téléviseur compatible ARC raccordé par HDMI via les enceintes raccordées à l'appareil.• Pour utiliser cette fonction, réglez d'abord "HDMI CEC" sur "On"."Auto" : Lorsque vous profitez du son du téléviseur grâce aux enceintes de l'appareil "Off" : Lorsque la fonction ARC n'est pas utilisée
Auto Lip Sync	On	Ce réglage corrige automatiquement la désynchronisation entre les signaux vidéo et audio en se basant sur les informations provenant du téléviseur compatible Lip Sync HDMI."On" : La fonction de correction automatique est activée "Off" : La fonction de correction automatique n'est pas activée

2. Network

Modifiez les réglages de la fonction Réseau.

- Lorsque le réseau LAN est configuré avec un serveur DHCP, réglez "DHCP" sur "Enable" pour configurer automatiquement le réglage. ("Enable" est défini par défaut) Pour attribuer des adresses IP fixes à chaque appareil, vous devez régler "DHCP" sur "Disable" et attribuer une adresse à cet appareil dans le réglage "IP Address", ainsi que définir des informations relatives à votre réseau local, telles que le masque de sous-réseau et la passerelle.

Élément de réglage	Valeur par défaut	Détails de réglage
Wi-Fi Off(Wired)	Connectez l'appareil au réseau via un routeur LAN sans fil."On": Connexion au réseau sans fil"Off(Wired)": Connexion au réseau local filaireLors de la permutation entre "On" et "Off(Wired)", arrêtez le service Réseau. De même, lorsque la lecture de groupe est en cours, annulez la lecture de groupe une fois, puis commutez le réglage.
Wi-Fi Setup - Configurez les réglages du réseau local sans fil en appuyant sur ENTER lorsque "Start" est affiché.
Wi-Fi Status	- Les informations du point d'accès connecté s'affichent."SSID": Le SSID du point d'accès connecté."Signal": Force du signal du point d'accès connecté."Status": État du point d'accès connecté.
MAC Address	-	Vérifiez l'adresse MAC de cet appareil.Cette valeur est spécifique au composant et ne peut pas être modifiée.
DHCP	Enable	"Enable": Configuration automatique via le protocole DHCP"Disable": Configuration manuelle sans protocole DHCPSi vous sélectionnez "Disable", vous devez définir "IP Address", "Subnet Mask", "Gateway" et "DNS Server" manuellement.
IP Address	0.0.0.0	Affiche/Définit l'adresse IP.

Contents » Raccordements » Lecture » Configuration »

Élément de réglage	Valeur par défaut	Détails de réglage
Subnet Mask 0.0	0.0 Affiche/Définit le masque de sous-réseau.
Gateway 0.0.0.0	Affiche/Définit la passerelle.
DNS Server 0.0.0	0 Affiche/Définit le serveur DNS primaire.
Proxy URL - Affiche/Définit l'URL du serveur proxy.
Proxy Port 8080	Affiche/Définit le numéro de port du serveur proxy quand vous saisissez "Proxy URL".
Friendly Name	OnkyoTX-RZ630XXXXXX	Changez le nom de modèle de cet appareil qui est affiché sur le périphérique raccordé au réseau pour un nom facilement reconnaissable.1. Appuyez sur ENTER pour afficher l'écran Edit.2. Sélectionnez un caractère ou un symbole avec les curseurs et appuyez sur ENTER.Répétez cette opération pour saisir jusqu'à 31 caractères."A/a" : Permute entre les majuscules et les minuscules. (Appuyer sur la touche MODE de la télécommande permet également d'alterner entre les majuscules et les minuscules) "-"→": Déplace le curseur dans le sens de la flèche."☐" : Permet de supprimer un caractère à gauche du curseur."☐ " : Ajoute une espace.• Appuyer sur la touche CLEAR de la télécommande permet d'effacer tous les caractères saisis.3. Après la saisie, sélectionnez "OK" avec les curseurs et appuyez sur ENTER.Le nom saisi sera enregistré.

Élément de réglage	Valeur par défaut	Détails de réglage
AirPlay Password		Vous pouvez saisir un mot de passe pouvant avoir jusqu'à 31 chiffres pour que seuls les utilisateurs mémorisés puissent utiliser AirPlay®.1. Appuyez sur ENTER pour afficher l'écran Edit.2. Sélectionnez un caractère ou un symbole avec les curseurs et appuyez sur ENTER.Répétez cette opération pour saisir jusqu'à 31 caractères."A/a" : Permute entre les majuscules et les minuscules. (Appuyer sur la touche MODE de la télécommande permet également d'alterner entre les majuscules et les minuscules) "←" "→";Déplace le curseur dans le sens de la flèche."☒": Permet de supprimer un caractère à gauche du curseur."☐": Ajoute une espace.Pour choisir de masquer le mot de passe par des "" ou de l'afficher textuellement, appuyez sur la touche MEMORY de la télécommande.Appuyer sur la touche CLEAR de la télécommande permet d'effacer tous les caractères saisis.3. Après la saisie, sélectionnez "OK" avec les curseurs et appuyez sur ENTER.Le mot de passe saisi sera sauvegardé.
Usage Data No	Pour	améliorer la qualité de nos produits et services, nous pouvons collecter des informations sur votre utilisation via un réseau. Choisissez "Yes" si vous êtes d'accord avec cette collecte d'informations. Choisissez "No" si vous ne désirez pas que nous collections ces informations.Vous pouvez définir cela après avoir validé la Politique de Confidentialité. Si vous sélectionnez "Usage Data" et que vous appuyez sur ENTER, la Politique de Confidentialité s'affiche.(Le même écran s'affiche une seule fois lorsque vous configurez la connexion réseau.) Si vous acceptez la collecte d'informations, ce réglage sera également "Yes". Veuillez noter que si vous acceptez la Politique de Confidentialité mais que vous choisissez "No" pour ce réglage, les informations ne seront pas collectées.

Contents » Raccordements » Lecture » Configuration »

Élément de réglage	Valeur par défaut	Détails de réglage
Network Check -	Vous pouvez vérifier la connexion réseau. Appuyez sur ENTER lorsque "Start" s'affiche.

• Patientez un moment si "Network" ne peut être sélectionné. Il peut être sélectionné lorsque la fonction réseau est activée.

3. Bluetooth

Modifiez les réglages de la fonction Bluetooth.

Élément de réglage		Valeur par défaut	Détails de réglage
Bluetooth	On Choisissez si vous voulez ou non utiliser la fonction BLUETOOTH. "On" : Permet d'effectuer une connexion avec un périphérique compatible BLUETOOTH à l'aide de la fonction BLUETOOTH. Sélectionnez "On" également pour effectuer différents réglages BLUETOOTH. "Off" : Lorsque la fonction BLUETOOTH n'est pas utilisée
Auto Input Change		On L'entrée de l'appareil peut être automatiquementcommuté sur "BLUETOOTH" lorsque la connexion est effectuée depuis un périphérique compatible BLUETOOTH vers l'appareil. "On" : L'entrée est automatiquement réglée sur "BLUETOOTH" lorsqu'un périphérique compatible BLUETOOTH est connecté. "Off" : La fonction est désactivée.Si l'entrée ne bascule pas automatiquement, réglez sur "Off" et modifiez manuellement l'entrée.
Auto Reconnect On		Cette fonction se reconnecte automatiquement au dernier périphérique compatible BLUETOOTH connecté lorsque vous changez l'entrée pour "BLUETOOTH". "On" : Lorsque cette fonction est utilisée "Off" : Lorsque cette fonction n'est pas utiliséeCeci pourrait ne pas marcher avec certains périphériques compatibles BLUETOOTH.

Élément de réglage	Valeur par défaut	Détails de réglage
Pairing Information	- Vous pouvez réinitialiser les informations d'appairage enregistrées sur cet appareil. Appuyer sur ENTER lorsque "Clear" est affiché réinitialise les informations d'appairage mémorisées sur cet appareil. • Cette fonction ne réinitialise pas les informations d'appairage sur le périphérique compatible BLUETOOTH. En effectuant de nouveau l'appairage de l'appareil avec le périphérique, assurez-vous d'effacer au préalable les informations d'appairage présentes sur le périphérique compatible BLUETOOTH. Pour plus d'informations sur la manière d'effacer les informations d'appairage, reportez-vous au mode d'emploi du périphérique compatible BLUETOOTH.
Device - Affiche le nom du périphérique compatible BLUETOOTH connecté à l'appareil. • Le nom n'est pas affiché lorsque "Status" est "Ready" et "Pairing".
Status - Affiche l'état du périphérique compatible BLUETOOTH connecté à l'appareil. "Ready" : Non appairé "Pairing" : Appairé "Connected" : Connecté avec succès

• Patientez un moment si "Bluetooth" ne peut être sélectionné. Il peut être sélectionné lorsque la fonction BLUETOOTH est activée.

4. Power Management

Modifiez les réglages de la fonction d'économie d'énergie.

Élément de réglage	Valeur par défaut	Détails de réglage
Sleep Timer	Off	Vous pouvez laisser l'appareil passer automatiquement en veille lorsque le temps spécifié s'est écoulé. Sélectionnez une valeur parmi "30 minutes", "60 minutes" et "90 minutes". "Off" : L'appareil ne passe pas automatiquement en mode veille.

Contents » Raccordements » Lecture » Configuration »

Élément de réglage	Valeur par défaut	Détails de réglage
Auto Standby Off		Ce réglage laisse l'appareil passer automatiquement en mode veille après 20 minutes d'inactivité sans aucune entrée audio ou vidéo.(Lorsque "USB Power Out at Standby" ou "Network Standby" est activé, l'appareil passe en mode HYBRID STANDBY qui minimise l'augmentation de la consommation d'énergie.) "On": L'appareil passe automatiquement en mode veille ("AUTO STBY" s'allume). "Off": L'appareil ne passe pas automatiquement en mode veille. • "Auto Standby" apparait sur l'afficheur de l'appareil principal et sur l'écran du téléviseur 30 secondes avant de passer en mode veille. • "Auto Standby" ne fonctionne pas lorsque Zone 2/Zone 3 est activé.
Auto Standby in HDMI Standby Through	Off Activez ou désactivez "Auto Standby" lorsque "HDMI Standby Through" est activé. "On": Le réglage est activé. "Off": Le réglage est désactivé. • Ce paramètre ne peut pas être réglé sur "On" si "Auto Standby" et "HDMI Standby Through" sont réglés sur "Off".
USB Power Out at Standby	Off Lorsque cette fonction est sur "On", les périphériques raccordés au port USB sont alimentés en électricité même lorsque cet appareil est en mode veille. • Lors de l'utilisation de cette fonction, la consommation d'énergie augmente en mode veille, toutefois, l'augmentation est minimisée par le passage automatique en mode HYBRID STANDBY, où seuls les circuits principaux sont en fonctionnement.

Élément de réglage	Valeur par défaut	Détails de réglage
Network Standby	On Lorsque cette fonction est réglée sur "On", vous pouvez mettre sous tension l'appareil via le réseau en utilisant une application telle que Onkyo Remote qui peut commander cet appareil.Lorsque "Network Standby" est utilisé, la consommation d'énergie augmente en mode veille, toutefois, l'augmentation est minimisée par le passage automatique en mode HYBRID STANDBY, où seuls les circuits principaux sont en fonctionnement.Lorsque la connexion au réseau est perdue, "Network Standby" peut se désactiver pour réduire la consommation d'énergie. Utilisez la touche d'alimentation de la télécommande ou de l'appareil principal pour mettre en marche l'appareil si cela arrive.
Bluetooth Wakeup	Off	Cette fonction sort l'appareil du mode veille en connectant un périphérique compatible BLUETOOTH."On": Lorsque cette fonction est utilisée "Off": Lorsque cette fonction n'est pas utiliséeLorsque ceci est réglé sur "On", la consommation d'énergie augmente en mode veille, toutefois, l'augmentation est minimisée par le passage automatique en mode HYBRID STANDBY, où seuls les circuits principaux sont en fonctionnement.Ce réglage est fixé sur "Off" si "Bluetooth" - "Auto Input Change" est réglé sur "Off".

• Patientez un moment si "Network Standby" et "Bluetooth Wakeup" ne peuvent pas être sélectionnés. Il peut être sélectionné lorsque la fonction réseau est activée.

Contents » Raccordements » Lecture » Configuration »

5. 12V Trigger

Réglé pour retransmettre le signal de commande (maximum 12 V/100 mA) à travers la prise 12V TRIGGER OUT. Vous pouvez activer le fonctionnement de la liaison électrique lorsque vous connectez l'appareil et les périphériques externes équipés avec une prise d'entrée de déclenchement 12 V.

Élément de réglage	Valeur par défaut	Détails de réglage
Zone Main Sélectionner la zone de la sortie dedéclenchement 12V lors de la lecture. Si vous sélectionnez "All", alors le déclenchement 12V sera sorti pour toutes les zones qui sont lues.

6. Multi Zone

1. Zone 2

Modifiez les réglages de la Zone 2.

Élément de réglage	Valeur par défaut	Détails de réglage
Output Level Fixed	Choisissez de régler le volume sur l'amplificateur principal situé dans une autre pièce ou sur cet appareil en transmettant vers la Zone 2. "Fixed" : Effectuez le réglage sur l'amplificateur principal situé dans une autre pièce "Variable" : Réglage sur cet appareil
Maximum Volume	Off	Réglez la valeur maximale pour Zone 2 afin d'éviter un volume trop élevé. Sélectionnez une valeur entre "Off" et "50" à "99".
Power On Volume	Last Réglez le niveau de volume pour la Zone 2 lorsque l'appareil est en marche. Sélectionnez une valeur entre "Last" (niveau du volume lorsque l'unité a été mise hors tension), "Min", "1" à "99" et "Max". • Vous ne pouvez pas régler une valeur supérieure à celle définie dans "Maximum Volume".

2. Zone 3

Modifiez les réglages de la Zone 3.

Élément de réglage	Valeur par défaut	Détails de réglage
Maximum Volume	Off	Réglez la valeur maximale pour Zone 3 afin d'éviter un volume trop élevé. Sélectionnez une valeur entre "Off" et "50" à "99".
Power On Volume	Last	Réglez le niveau de volume pour la Zone 3 lorsque l'appareil est en marche. Sélectionnez une valeur entre "Last" (niveau du volume lorsque l'unité a été mise hors tension), "Min", "1" à "99" et "Max".• Vous ne pouvez pas régler une valeur supérieure à celle définie dans "Maximum Volume".

3. Remote Play Zone

Modifiez les réglages de la lecture à distance.

Élément de réglage	Valeur par défaut	Détails de réglage
Remote Play Zone	Auto	Lors de la lecture avec AirPlay ou Spotify Connect ou en utilisant la fonction Music Server pour lire à distance de votre PC, vous pouvez choisir si lire la musique dans la pièce principale (là où se trouve cet appareil) ou dans une autre pièce (ZONE 2/ZONE 3). "Auto" : Lorsque l'entrée de la pièce principale est sur NET, la musique est lue dans la pièce principale. Lorsque l'entrée de l'autre pièce est sur NET mais pas celui de la pièce principale, alors la musique est lue dans l'autre pièce. "Main", "Zone 2", "Zone 3" : Sélectionnez pour limiter la zone de lecture à une pièce particulière. Par exemple, pour lire uniquement dans l'autre pièce, sélectionnez "Zone 2" ou "Zone 3".• Cette fonction pourrait ne pas fonctionner si la lecture est déjà en cours avec la même fonction réseau.

Contents » Raccordements » Lecture » Configuration »

7. Miscellaneous

1. Tuner

Modifiez le pas de fréquence du tuner.

Élément de réglage	Valeur par défaut	Détails de réglage
AM/FM Frequency Step	10 kHz/0.2 MHz	Sélectionnez un pas de fréquence adapté à votre zone résidentielle.Sélectionnez "10 kHz/0.2 MHz" ou "9 kHz/0.05 MHz".Lorsque ce réglage est changé, toutes les stations de radio préréglées sont supprimées.

2. Remote ID

Modifiez l'ID de la télécommande.

Élément de réglage	Valeur par défaut	Détails de réglage
Remote ID 1 Si plusieurs produits ON		KYO sont installés dansla même pièce, sélectionnez une ID pour latélécommande utilisée avec l'appareil parmi "1", "2", et "3" afin d'éviter toute interférence entrel'appareil et les autres appareils ONKYO. Aprèsavoir changé l'ID de l'appareil principal, réglez l'IDde la télécommande comme l'unité principale àl'aide de la procédure suivante.Tout en maintenant enfoncée la touche MODE,appuyez sur les touches suivantes pendant environ3 secondes.Pour changer l'ID de la télécommande sur "1" : ◀◀◀(Le témoin de la télécommande clignote une fois.)Pour changer l'ID de la télécommande sur "2" : ▶/ I◀(Le témoin de la télécommande clignote deux fois.)Pour changer l'ID de la télécommande sur "3" : ▶▶◀(Le témoin de la télécommande clignote trois fois.)

3. Firmware Update

Modifiez les réglages de Mise à jour du micrologiciel.

Élément de réglage	Valeur par défaut	Détails de réglage
Update Notice Enable	La disponibilité	d'une mise à jour du micrologiciel est notifiée via le réseau."Enable" : Informer des mises à jour"Disable" : Ne pas informer des mises à jour
Version -	La version	actuelle du micrologiciel est affichée.
Update via NET	-	Appuyez sur ENTER pour sélectionner lors de la mise à jour du micrologiciel via le réseau.Vous ne pourrez pas sélectionner ce réglage si vous n'avez pas accès à Internet ou s'il n'y a pas de micrologiciel à mettre à jour.
Update via USB	-	Appuyez sur ENTER pour sélectionner lors de la mise à jour du micrologiciel via USB.Vous ne pourrez pas sélectionner ce réglage si aucun périphérique de stockage USB n'est connecté ou s'il n'y a pas de micrologiciel à mettre à jour dans le périphérique de stockage USB.

• Patientez un moment si "Firmware Update" ne peut être sélectionné. Il peut être sélectionné lorsque la fonction réseau est activée.

4. Initial Setup

Effectuez la configuration initiale à partir du menu de configuration.

- Patientez un moment si "Initial Setup" ne peut être sélectionné. Il peut être sélectionné lorsque la fonction réseau est activée.

5. Lock

Verrouillez le menu Setup pour que les réglages ne puissent pas être modifiés.

Élément de réglage	Valeur par défaut	Détails de réglage
Setup Parameter	Unlocked	Verrouillez le menu Setup pour que les réglages ne puissent pas être modifiés."Locked": Le menu est verrouillé."Unlocked": Le menu est déverrouillé.

Menu Rapide

Commandes du menu

NET QUICK MENU ENTES

Vous pouvez régler rapidement les réglages que vous utilisez fréquemment, comme les réglages de la tonalité, etc.

Vous pouvez effectuer les réglages sur l'écran du téléviseur pendant la lecture. Appuyez sur la touche Q de la télécommande pour afficher le Menu rapide.

Sélectionnez l'élément à l'aide des curseurs ▲▼ de la télécommande et appuyez sur ENTER pour confirmer votre sélection.

Utilisez les touches du curseur pour changer les réglages.

• Pour revenir sur l'écran précédent, appuyez sur ⊃
- Pour quitter les réglages, appuyez sur Q.

Tone

Bass : Améliore ou modère la gamme de tonalités graves des enceintes.

Treble : Améliore ou modère la gamme de tonalités aigus des enceintes.

- Il ne peut pas être défini si le mode d'écoute est Direct.

Level

Center : Réglez le niveau de l'enceinte centrale tout en écoutant du son.

Subwoofer : Réglez le niveau d'enceinte du caisson de basse tout en écoutant du son.

- Si vous réglez l'appareil en mode veille, les réglages que vous avez effectués reviendront à leur état précédent.

Contents » Raccordements » Lecture » Configuration »

AccuEQ

AccuEQ Room Calibration : Activez ou désactivez la fonction égaliseur qui corrige la déformation sonore causée par l'environnement acoustique de la pièce. Pour activer ce réglage, sélectionnez normalement "On (All Ch)" et pour désactiver les enceintes avant uniquement, sélectionnez "On (ex. L/R)". Le réglage peut être défini pour chaque entrée.

Equalizer : Sélectionnez "Preset 1" à "Preset 3" configuré dans "2. Speaker" - "Equalizer Settings" du menu Setup. Le même réglage du champ sonore est appliqué à toutes les plages lorsqu'il est réglé sur "Off".

EQ for Standing Wave : Régler ce paramètre sur "On" contrôlera l'effet des ondes stationnaires produites lorsque les ondes sonores, répercutées par un mur ou similaire, interfèrent avec les ondes sonores d'origine.

Cinema Filter : Règle la plage des aigus de la bande sonore afin de la rendre adaptée à un home-cinéma.

Cette fonction peut être utilisée avec les modes d'écoute suivants : Dolby Audio - DD, Dolby Audio - DD+, Dolby Audio - DSur, Dolby Audio - TrueHD, Multichannel, DTS, DTS-ES, DTS 96/24, DTS-HD High Resolution Audio, DTS-HD Master Audio, DTS Neural:X, DTS Express et DSD.

- Il ne peut pas être défini si le mode d'écoute est Direct.

Other

A/V Sync : Si la vidéo est en retard sur le son, vous pouvez retarder le son pour compenser l'écart. Le réglage peut être défini pour chaque entrée.

- Il ne peut pas être défini si le mode d'écoute est Direct.

Music Optimizer : Améliorez la qualité du son compressé. La lecture de sons depuis des fichiers compressés avec perte tels que les MP3 sera améliorée. Le réglage peut être défini pour chaque entrée. Ce réglage est efficace pour les signaux de 48 kHz ou moins. Le réglage n'est pas efficace pour les signaux bitstream.

- Il ne peut pas être défini si le mode d'écoute est Direct.

Late Night : Rendez les petits sons facilement audibles en détail. Il est utile lorsque vous avez besoin de baisser le volume lorsque vous regardez un film tard la nuit. Vous pouvez bénéficier de l'effet uniquement en lisant les signaux d'entrée de la série Dolby et de la série DTS.

• Cette fonction ne peut pas être utilisée dans les cas suivants.
• Lors de la lecture en Dolby Digital Plus ou Dolby TrueHD avec "Loudness Management" réglé sur "Off"
• Lorsque le signal entrant est DTS:X et que "Dialog Control" n'est pas 0 dB

Center Spread : Réglez la largeur du champ sonore du canal avant lors de la lecture en mode d'écoute Dolby Audio - DSur. Pour étendre la largeur du champ sonore vers la gauche et la droite, réglez sur "On". Pour concentrer le son au centre, réglez sur "Off".

- Selon les réglages de l'enceinte, "Off" est appliqué.

Dialog Control : Vous pouvez augmenter le volume de la partie dialogue du son par incréments de 1 dB jusqu'à 6 dB de manière à rendre le dialogue plus facile à entendre dans un environnement bruyant.

- Ceci ne peut pas être réglé pour du contenu autre que le format DTS:X.

- Cet effet pourrait ne pas pouvoir être sélectionné selon le contenu.

HDMI Out : Sélectionnez la prise HDMI OUT pour reproduire les signaux vidéo depuis "MAIN", "SUB", et "MAIN+SUB".

Configuration Web

Commandes du menu

Vous pouvez effectuer les réglages des fonction réseau de cet appareil à l'aide du navigateur Internet d'un ordinateur, smartphone, etc.

1. Appuyez sur de la télécommande pour afficher le menu Setup.
2. Sélectionnez "5. Hardware" - "Network" à l'aide des curseurs, puis notez l'adresse IP affichée dans "IP Address".
3. Lancez le navigateur Internet sur votre ordinateur ou smartphone, etc., puis saisissez l'adresse IP de l'appareil dans la barre d'adresse du navigateur.
4. Les informations de l'appareil (écran de configuration Web) s'affichent dans le navigateur Internet.

1. Après avoir changé les réglages, sélectionnez "Save" pour les sauvegarder.

Device Information

Vous pouvez changer le Pseudonyme, définir un Mot de passe AirPlay, etc.

Control4 : Mémorisez cet appareil si vous utilisez un système Control4.

Firmware Update : Sélectionnez le fichier du micrologiciel que vous avez téléchargé sur votre ordinateur pour que vous puissiez mettre à jour cet appareil.

Network Setting

Status : Vous pouvez voir les informations du réseau comme l'adresse MAC et l'adresse IP de cet appareil.

Network Connection : Vous pouvez choisir une méthode de connexion au réseau. Si vous sélectionnez "Wireless", choisissez un point d'accès depuis "Wi-Fi Setup" pour vous connecter.

DHCP : Vous pouvez modifier les paramètres DHCP. Si vous sélectionnez "Off", vous devez définir "IP Address", "Subnet Mask", "Gateway" et "DNS Server" manuellement.

Proxy : Affichez et définissez l'URL du serveur proxy.

Mise à jour du micrologiciel

Fonction de mise à jour de cet appareil

Cet appareil possède une fonction qui permet la mise à jour du micrologiciel (logiciel du système) via le réseau ou un port USB. Cette fonction permet d'améliorations une variété de commandes et d'ajouter des fonctions.

• Pour connaître les dernières informations sur les mises à jour, visitez le site internet d'Onkyo. Il n'est pas nécessaire de mettre à jour le micrologiciel de cet appareil s'il n'y a aucune mise à jour disponible.
• Avant la mise à jour, assurez-vous que le microphone de configuration d'enceinte n'est pas connecté.
• Lors d'une mise à jour du micrologiciel, ne pas effectuer les choses suivantes :
• Déconnecter et reconnecter les câbles, un périphérique de stockage USB, le microphone ou le casque de configuration des enceintes, ou effectuer toute opération sur l'appareil comme couper l'alimentation
• Accéder à cet appareil à partir d'un ordinateur ou d'un smartphone à l'aide de leurs applications
• La mise à jour peut prendre environ 20 minutes via réseau ou via un port USB. Les réglages existants sont conservés, quelle que soit la méthode utilisée pour la mise à jour.

Lorsque cet appareil est connecté au réseau, les notifications concernant les mises à jour du micrologiciel peuvent être affichées. Pour mettre à jour le micrologiciel, sélectionnez "Update Now" grâce aux curseurs de la télécommande et appuyez sur la touche ENTER. L'appareil se met automatiquement en mode veille après l'apparition de "Completed!" sur l'afficheur et la mise à jour s'achève.

Avertissement : Le programme et la documentation en ligne qui l'accompagne vous sont fournis pour une utilisation à vos propres risques. Onkyo ne sera pas tenu responsable et vous n'aurez aucun recours en dommages et intérêts pour toute réclamation de quelque nature que ce soit concernant votre utilisation du programme ou la documentation en ligne qui l'accompagne, quelle que soit la théorie juridique et si délictuelle ou contractuelle.

En aucun cas, Onkyo n'est responsable envers vous ou un tiers pour tous dommages spéciaux, indirects, accessoires ou consécutifs de toute nature, y compris, mais sans s'y limiter, à la compensation, le remboursement ou des dommages et intérêts en raison de la perte de profits, présents ou futurs, perte de données, ou pour toute autre raison que ce soit.

□Mise à jour du micrologiciel via le réseau (-p131)

Mise à jour du micrologiciel via le réseau

• Vérifiez que l'appareil est en marche et que la connexion à Internet est sécurisée.
• Éteignez les composants du contrôleur (PC, etc.) connectés au réseau.
• Arrêtez toute lecture d'une radio Internet, périphérique de stockage USB, ou contenu d'un serveur.
• Si la fonction multizone est active, désactivez-la.
• Si le protocole "HDMI CEC" est réglé sur "On", réglez-le sur "Off".
• Appuyez sur ⚙. Ensuite, sélectionnez "5. Hardware" - "HDMI" et appuyez sur ENTER, puis sélectionnez "HDMI CEC" et sélectionnez "Off". * Les descriptions peuvent être différentes de l'affichage à l'écran mais cela ne changera pas les commandes ni les fonctions.

Mise à jour

1. Appuyez sur

Le menu Setup s'affiche sur l'écran du téléviseur.

Setup 1. Input/Output Assign 1. TV Out / OSD 2. Speaker 2. HDMI Input 3. Audio Adjust 3. Video Input 4. Source 4. Digital Audio Input 5. Hardware 5. Analog Audio Input 6. Multi Zone 7. Miscellaneous

1. Sélectionnez "7. Miscellaneous" - "Firmware Update" - "Update via NET" à l'aide des touches du curseur, puis appuyez sur ENTER.

Setup 1. Input/Output Assign 1. Timer 2. Speaker 2. Remote IO 3. Audio Adj. sat 3. Firmware Update 4. Source 4. Initial Setup 5. Hardware 5. Lock 6. Multi Zone 7. Miscellaneous

• Si "Firmware Update" est grisé et ne peut pas être sélectionné, attendez quelques instants jusqu'à ce qu'il démarre.

• Vous ne pourrez pas sélectionner "Update via NET" s'il n'y a pas de micrologiciel à mettre à jour.

• Appuyez sur ENTER avec "Update" sélectionné, et lancez la mise à jour.

- Lors de la mise à jour, l'écran du téléviseur peut devenir noir en fonction du programme à mettre à jour. En pareil cas, vérifiez la progression sur l'afficheur de l'appareil. L'écran du téléviseur restera noir jusqu'à la fin de la mise à jour et jusqu'à la remise sous tension.

- Lorsque "Completed!" s'affiche, la mise à jour est terminée.

1. Appuyez sur ON/STANDBY de l'appareil principal pour mettre l'appareil en mode veille. Le processus est terminé et votre micrologiciel est mis à jour à la dernière version.

- N'utilisez pas la touche ⏻ de la télécommande.

Si un message d'erreur s'affiche

Si une erreur se produit, "*-** Error!" apparait sur l'afficheur de l'appareil. ("*" représente un caractère alphanumérique.) Consultez les descriptions suivantes et vérifiez.

Code d'erreur

Erreur de connexion Internet. Vérifiez les points suivants :

• Si le routeur est activé
• Si cet appareil et le routeur sont connectés via le réseau
  Débranchez puis branchez de nouveau les cordons d'alimentation de l'appareil et du routeur. Ceci peut résoudre le problème. Si vous ne parvenez toujours pas à vous connecter à Internet, le serveur DNS ou le serveur proxy peuvent être temporairement indisponibles. Vérifiez l'état de fonctionnement du serveur avec votre fournisseur d'accès à internet.

Contents » Raccordements » Lecture » Configuration »

- Autres :

Après avoir débranché la fiche d'alimentation une fois, insérez-la dans la prise, puis répétez le processus depuis le début.

□Mise à jour via USB (→p133)

Panneau frontal» Panneau arrière» Télécommande»

Contents » Raccordements » Lecture » Configuration »

Mise à jour via USB

• Préparez un périphérique de stockage USB de 128 Mo ou plus. Le format des périphériques de stockage USB supporte les formats de système de fichier FAT16 ou FAT32.
• Les médias insérés dans un lecteur de carte USB peuvent ne peuvent pas être utilisés pour cette fonction.
• Les périphériques de stockage USB avec des fonctions de sécurité ne sont pas pris en charge.
• Les concentrateurs USB et les périphériques USB avec fonction de concentrateur ne sont pas pris en charge. Ne branchez pas ces périphériques à l'appareil.
• Supprimez toutes les données enregistrées sur le périphérique de stockage USB.
• Éteignez les périphériques de contrôle (PC, etc.) connectés au réseau.
• Arrêtez toute radio Internet, périphérique de stockage USB, ou contenu d'un serveur en cours de lecture.
• Si la fonction multizone est active, désactivez-la.
• Si le protocole "HDMI CEC" est réglé sur "On", réglez-le sur "Off".

- Appuyez sur ⚙. Ensuite, sélectionnez "5. Hardware" - "HDMI" et appuyez sur ENTER, puis sélectionnez "HDMI CEC" et sélectionnez "Off".

* En fonction du périphérique de stockage USB ou de son contenu, ils peuvent prendre du temps à charger, risquent de ne pas être chargés correctement, ou peuvent ne pas être correctement alimentés.
* Onkyo ne pourra être tenu responsable de toute perte ou de dommage de données, ou de défaillance de stockage causée par l'utilisation d'un périphérique de stockage USB. Veuillez noter cela au préalable.
* Les descriptions peuvent être différentes de l'affichage à l'écran mais cela ne changera pas les commandes ni les fonctions.

Mise à jour

1. Connectez le périphérique de stockage USB à votre PC.
2. Téléchargez le fichier du micrologiciel sur votre ordinateur depuis le site Web d'Onkyo et décompressez-le.

Les fichiers du micrologiciel sont nommés de la manière suivante.

ONKAVR*****_**********.zip

Décompressez le fichier sur votre ordinateur. Le nombre de fichiers et de dossiers décompressés varie en fonction du modèle.

1. Copiez tous les fichiers et dossiers décompressés dans le dossier racine du périphérique de stockage USB.

- Assurez-vous de copier les fichiers décompressés.

1. Branchez le périphérique de stockage USB au port USB de cet appareil. • Si un adaptateur secteur est fourni avec le périphérique de stockage USB, raccordez l'adaptateur secteur, et utilisez-le avec une prise domestique. • Si le périphérique de stockage USB a été partitionné, chaque section sera considérée comme étant un périphérique indépendant.

2. Appuyez sur

Le menu Setup s'affiche sur l'écran du téléviseur.

Setup 1. Inset/Outset Audio 2. Speaker 3. Audio Adjust 4. Source 5. Hardware 6. Multi Zone 7. Masterpiece 1. TV Out/OSD 2. HDMI Input 3. Video Input 4. Digital Audio Input 5. Analog Audio Input

1. Sélectionnez "7. Miscellaneous" - "Firmware Update" - "Update via USB" à l'aide des touches du curseur, puis appuyez sur ENTER.

Setup 1. Input/Output Assign 1. Tuner 2. Speaker 2. Remote ID 3. Audio Adjust 3. Firmware Update 4. Source 4. Initial Setup 5. Hardware 5. Lock 6. Multi Zone 7. Miscellaneous

- Si "Firmware Update" est grisé et ne peut pas être sélectionné, attendez quelques instants jusqu'à ce qu'il démarre.

Contents » Raccordements » Lecture » Configuration »

• Vous ne pourrez pas sélectionner "Update via USB" s'il n'y a pas de micrologiciel à mettre à jour.
• Appuyez sur ENTER avec "Update" sélectionné, et lancez la mise à jour.
• Lors de la mise à jour, l'écran du téléviseur peut devenir noir en fonction du programme à mettre à jour. En pareil cas, vérifiez la progression sur l'afficheur de l'appareil. L'écran du téléviseur restera noir jusqu'à la fin de la mise à jour et jusqu'à la remise sous tension.
• Lors de la mise à jour, ne mettez pas le périphérique de stockage USB hors tension, ne le débranchez ou rebranchez pas.
• Lorsque "Completed!" s'affiche, la mise à jour est terminée.
• Débranchez le périphérique de stockage USB de l'appareil.
• Appuyez surON/STANDBY de l'appareil principal pour mettre l'appareil en mode veille. Le processus est terminé et votre micrologiciel est mis à jour à la dernière version.
• N'utilisez pas la touche ⏻ de la télécommande.

Si un message d'erreur s'affiche

Si une erreur se produit, "*-* * Error!" apparait sur l'afficheur de l'appareil. ("*" représente un caractère alphanumérique.) Consultez les descriptions suivantes et vérifiez.

Code d'erreur

• *-01, *-10 :

Le périphérique de stockage USB n'est pas reconnu. Vérifiez si le périphérique de stockage USB ou le câble USB est fermement inséré dans le port USB de l'appareil. Branchez le périphérique de stockage USB à une source d'alimentation externe s'il dispose de sa propre alimentation.

Le fichier du micrologiciel n'est pas présent dans le dossier racine du périphérique de stockage USB, ou le fichier du micrologiciel est destiné à un autre modèle. Essayez à nouveau à partir du téléchargement du fichier du micrologiciel.

- Autres

Après avoir débranché la fiche d'alimentation une fois, insérez-la dans la prise, puis répétez le processus depuis le début.

Initial Setup avec l'assistant de démarrage automatique

Commandes

TV'S REMOTE INPUT Inputs TV ► HDMI 1 HDMI 2 HDMI 3 BD/DVD CBL/SAT STRMBOX PC

Lorsque vous mettez l'appareil en marche pour la première fois après son achat, l'écran Initial Setup s'affiche automatiquement sur le téléviseur pour vous permettre d'effectuer les réglages nécessaires au démarrage en utilisant des commandes simples en suivant le guide à l'écran.

1. Réglez l'entrée du téléviseur sur celle raccordée à l'appareil.

2. Mettez des piles dans la télécommande de cet appareil.

3. Appuyez sur la touche de la télécommande pour mettre l'appareil en marche.

4. Sélectionnez l'élément à l'aide des curseurs de la télécommande et appuyez sur ENTER pour confirmer votre sélection. Pour revenir sur l'écran précédent, appuyez sur

ONKYO ENTER ▲/▼/ ENTER CLEAR MEMORY

Contents » Raccordements » Lecture » Configuration »

• Si vous interrompez Initial Setup en cours, mettez cet appareil est en mode veille. Le rallumer permet d'afficher à nouveau Initial Setup. Initial Setup s'affiche à l'écran à chaque mise sous tension à moins qu'elle soit terminée ou que "Never Show Again" soit sélectionné sur le premier écran.
• Pour de nouveau effectuer Initial Setup après que le réglage soit terminé ⚙, sélectionnez "7. Miscellaneous" - "Initial Setup", et appuyez sur ENTER.

1. Speaker Setup

Choisissez la configuration des enceintes raccordées. Notez que l'image à l'écran change chaque fois que vous sélectionnez le nombre de canaux dans "Speaker Channels".

Positionnez le microphone de configuration d'enceinte fourni sur la position d'écoute. L'appareil mesure automatiquement les tonalités de test émises par les enceintes, et règle le niveau de volume optimal pour chaque enceinte, les fréquences de croisement, et la distance depuis la position d'écoute. Ceci réduit également l'effet des ondes stationnaires selon l'environnement de visionnage et règle automatiquement les égaliseurs des enceintes et permet la correction de la déformation sonore causée par l'environnement acoustique de la pièce.

• Le calibrage prend entre 3 et 12 minutes. Chaque enceinte reproduit la tonalité de test à haut volume durant les mesures, soyez donc prudent avec votre entourage. Prenez soin, également, de garder la pièce aussi silencieuse que possible lors des mesures.
• Si vous raccordez un caisson de basse, vérifiez la puissance et le volume de celui-ci. Réglez le volume du caisson de basse à plus de la moitié.
• Si cet appareil n'est soudainement plus alimenté, les fils se trouvant à l'intérieur des câbles ont touché le panneau arrière ou d'autres fils et le circuit

de protection fonctionne. Entortillez une nouvelle fois fermement les fils et vérifiez qu'ils ne dépassent pas des bornes d'enceinte lors du branchement.

1. Placez le microphone de configuration d'enceintes fourni en position d'écoute et raccordez-le à la prise SETUP MIC de l'appareil principal.

Pour installer un microphone de configuration d'enceinte sur un trépied, consultez l'illustration.

1. Sélectionnez "Next", et appuyez sur ENTER. Puis, des tonalités de test sont émises par chaque enceinte et, les enceintes connectées ainsi que les bruits de l'environnement sont automatiquement mesurés.
2. Les résultats des mesures de l'étape 2 s'affichent. S'il n'y a aucun problème avec les résultats de détection d'enceinte, sélectionnez "Next" et appuyez sur ENTER émettre à nouveau la tonalité de test afin de régler automatiquement de manière optimale les réglages comme le niveau de volume et la fréquence de croisement, etc. (La tonalité de test est automatiquement émise lorsque 10 secondes se sont écoulées sans opération.)

- Lorsqu'un message d'erreur s'affiche ou qu'une enceinte raccordée n'est pas détectée, effectuez de nouvelles mesures en sélectionnant "Retry" et en appuyant sur ENTER.

- Lorsque de nouvelles mesures ne permettent pas de résoudre le problème, vérifiez que les enceintes sont correctement raccordées. En cas de problème avec le raccordement d'une enceinte, effectuez le raccordement après avoir débranché le cordon d'alimentation.

1. Une fois les mesures terminées, il est possible d'effectuer des mesures dans 2 positions d'écoute supplémentaires. Pour effectuer les mesures, sélectionnez "Next" et appuyez sur ENTER, puis suivez les instructions. Pour ne pas effectuer de mesure, sélectionnez "Finish (Calculate)" et appuyez sur ENTER.

Contents » Raccordements » Lecture » Configuration »

1. Débranchez le microphone de configuration d'enceinte.

3. Multi Zone Sound Check

Reproduisez les tonalités de test vers ZONE 2 pour bénéficier du son dans une autre pièce (ZONE 2) en plus de la pièce principale.

Effectuez les réglages de connexion au réseau. Il existe deux méthodes de connexion au réseau.

"Wired": Utilisez un LAN filaire pour effectuer la connexion au réseau.

"Wireless": Connexion Wi-Fi à l'aide d'un point d'accès tel qu'un routeur LAN sans fil. Il existe deux méthodes de connexion au Wi-Fi.

"Scan Networks": Recherchez un point d'accès depuis cet appareil.

Récupérez le SSID du point d'accès au préalable.

"Use iOS Device (iOS7 or later)": Partagez les réglages Wi-Fi de votre périphérique iOS avec cet appareil.

Si vous sélectionnez "Scan Networks", il existe deux autres types de méthodes de connexion. Vérifiez ce qui suit.

"Enter Password": Saisissez le mot de passe (ou clé) du point d'accès à connecter.

"Push Button": Si le point d'accès est équipé d'une touche de réglage automatique, vous pouvez vous effectuer la connexion sans saisir de mot de passe.

- Si le SSID du point d'accès ne s'affiche pas, alors dans la liste des SSID, sélectionnez "Other..." avec le curseur sur l'écran de la liste SSID, appuyez sur ENTER, puis suivez les instructions à l'écran.

Saisie clavier

Pour permuter entre les majuscules et les minuscules, sélectionnez "A/a" sur l'écran et appuyez sur ENTER sur la télécommande.

Appuyez sur MEMORY sur la télécommande pour choisir de masquer le mot de passe par des "*" ou de l'afficher textuellement. Appuyer sur la touche CLEAR de la télécommande permet d'effacer tous les caractères saisis.

- Un écran de confirmation vous demandant d'accepter ou non la politique de confidentialité s'affiche pendant la configuration du réseau. Si vous acceptez, sélectionnez "Accept" et appuyez sur ENTER.

5. ARC Setup

Pour raccorder à un téléviseur compatible ARC, sélectionnez "Yes". Le réglage ARC de cet appareil s'active et vous pouvez écouter le son du téléviseur via cet appareil.

- Si vous sélectionnez "Yes", la fonction HDMI CEC est activée et la consommation d'énergie augmente durant la veille.

Contents » Raccordements » Lecture » Configuration »

Dépannage

Avant de démarrer la procédure

Les problèmes peuvent être résolus simplement en allumant et en coupant l'alimentation, ou en débranchant/ rebranchant le cordon d'alimentation, ce qui est plus facile que de travailler sur la connexion, la procédure de paramétrage et de fonctionnement. Essayez d'effectuer des mesures simples à la fois sur l'appareil et sur le périphérique connecté. Si le problème est que la vidéo ou l'audio ne sont pas reproduits, ou que le fonctionnement lié HDMI ne fonctionne pas, la déconnexion/connexion du câble HDMI peut le résoudre. Lors de la reconnexion, veillez à ne pas enrouler le câble HDMI car s'il est enroulé, le câble HDMI peut ne pas bien s'adapter. Après la reconnexion, éteignez puis rallumez l'appareil et le périphérique connecté.

• L'ampli-tuner AV contient un microprocesseur pour le traitement du signal et les fonctions de commande. Dans de très rares cas, de sérieuses interférences, des parasites provenant d'une source externe ou de l'électricité statique risquent d'entraîner un blocage. Dans le cas, peu probable, où cela se produirait, débranchez le cordon d'alimentation de la prise murale, attendez au moins 5 secondes, puis rebranchez-le.
• Onkyo ne saurait être tenue pour responsable des dommages (tels que les frais de location de CD) dus aux mauvais enregistrements causés par le dysfonctionnement de l'appareil. Avant d'enregistrer des données importantes, assurez-vous que ces données seront enregistrées correctement.

Lorsque l'appareil fonctionne de façon irrégulière 139

Essayez de redémarrer l'appareil 139

Réinitialisation de l'appareil (ceci réinitialise les paramètres de cet appareil sur leur valeur par défaut) 139

Dépannage 140

■ Alimentation 140
■ Audio 140

■ Modes d'écoute 142
■ Vidéo 143
■ Commande liée 144
■ Tuner 144
■ Fonction BLUETOOTH 144
■ Fonction réseau 145
■ Périphérique de stockage USB 146
■ Réseau local sans fil 146
■ Fonction Multizone (uniquement avec les modèles compatibles) 147
■ Télécommande 148
■ Afficheur 148
■ Autres 148

Lorsque l'appareil fonctionne de façon irrégulière

□Essayez de redémarrer l'appareil

Redémarrer l'appareil peut résoudre le problème. Après avoir mis l'appareil en veille, appuyez sur la touche ON/STANDBY de l'appareil principal pendant 5 secondes, puis redémarrez l'appareil. (Les réglages de l'appareil sont conservés.) Si le problème ne s'est pas réglé avec le redémarrage de l'appareil, débranchez les cordons d'alimentation de l'appareil et des périphériques raccordés puis rebranchez-les.

Réinitialisation de l'appareil (ceci réinitialise les paramètres de cet appareil sur leur valeur par défaut)

Si le redémarrage de l'appareil ne règle pas le problème, réinitialisez l'appareil et rétablissez les réglages par défaut d'usine qu'il avait au moment de l'achat. Ceci peut résoudre le problème. Si vous réinitialisez l'appareil, vos réglages seront réinitialisés à leurs valeurs par défaut. Assurez-vous de noter le contenu de vos réglages avant d'effectuer les actions suivantes.

1. Tout en maintenant enfoncé CBL/SAT du sélecteur d'entrée de l'appareil principal, appuyez sur la touche ON/STANDBY.

2. "Clear" apparaît sur l'afficheur et l'appareil retourne en veille. Ne débranchez pas le cordon d'alimentation avant que "Clear" ne disparaisse de l'afficheur.

Pour réinitialiser la télécommande, tout en maintenant MODE enfoncé, appuyez sur la touche 📊/∞ pendant au moins 3 secondes jusqu'à ce que le témoin à distance clignote deux fois.

2 FINDING PONE 1 FINDING PONE Clear 1

Dépannage

Alimentation

□Impossible d'allumer cet appareil

• Assurez-vous que le cordon d'alimentation est correctement branché dans la prise murale.
• Débranchez une fois le cordon d'alimentation de la prise, attendez 5 secondes ou plus, puis rebranchez-le une nouvelle fois.

(-p59)

□L'appareil s'éteint de manière inattendue

• Si "5. Hardware" - "Power Management" - "Auto Standby" du menu Setup est activé, l'appareil passe automatiquement en mode veille.
• La fonction du circuit de protection peut avoir été activée. Si cela survient, "AMP Diag Mode" apparaît sur l'afficheur de l'appareil principal lorsque l'appareil est de nouveau mis en marche, et l'appareil entre en mode diagnostic pour détecter d'éventuelles anomalies. Si le résultat du diagnostic ne signale aucun problème, "AMP Diag Mode" disparait de l'afficheur. Vous pourrez réutiliser l'appareil normalement. Si "CHECK SP WIRE" apparaît sur l'afficheur, les câbles d'enceinte peuvent avoir créés un court-circuit. Assurez-vous que l'âme d'un câble d'enceinte n'est pas en contact avec l'âme d'un autre câble d'enceinte ou avec le panneau arrière, puis mettez de nouveau l'appareil en marche Si "NG" s'affiche, débranchez immédiatement le cordon d'alimentation de la prise et contactez votre revendeur.
• La fonction du circuit de protection peut avoir été activée parce que la température de l'appareil s'est élevée de façon anormale. En pareil cas, l'appareil se remet hors tension à chaque fois même s'il est mis sous tension. Assurez-vous que l'appareil a suffisamment d'espace d'aération autour de lui, attendez que la température de l'appareil diminue. Puis, remettez-le sous tension.

(-p124)

AVERTISSEMENT : Si de la fumée, une odeur ou un bruit anormal est produit par l'appareil, débranchez immédiatement le cordon d'alimentation de la prise et contactez votre revendeur ou l'assistance Onkyo.

Audio

• Assurez-vous que le microphone de configuration d'enceinte n'est plus connecté.
• Vérifiez que le raccordement entre la prise de sortie du périphérique raccordé et l'entrée sur cet appareil est bon.
• Assurez-vous qu'aucun des câbles de connexion ne soit plié, tordu ou endommagé.
• Si le témoin MUTE clignote sur l'afficheur, appuyez sur de la télécommande pour annuler la mise en sourdine.
• Lorsqu'un casque est branché à la prise PHONES, aucun son n'est émis par les enceintes.
• Lorsque "Source" - "Audio Select" - "PCM Fixed Mode" dans le menu Setup est réglé sur "On", aucun son n'est lu si des signaux autres que PCM entrent. Désactivez le paramètre.

Vérifiez les points suivants si ce qui précède n'a pas réglé le problème.

□Aucun son n'est restitué par le téléviseur

• Passez le sélecteur d'entrée de cet appareil sur la position de la prise à laquelle le téléviseur est raccordé.
• Si le téléviseur ne prend pas en charge la fonction ARC, avec une connexion par câble HDMI, raccordez le téléviseur à cet appareil à l'aide d'un câble optonumérique, d'un câble coaxial numérique ou d'un câble audio analogique.

(-p48)

□Aucun son n'est restitué par le lecteur raccordé

• Passez le sélecteur d'entrée de cet appareil sur la position de la prise à laquelle le lecteur est raccordé.
• Vérifiez le réglage de la sortie audio numérique sur le périphérique raccordé. Sur certaines consoles de jeux, telles que celles qui prennent en charge les DVD, le réglage par défaut peut être sur off.
• Pour certains disques DVD Vidéo, vous devez sélectionner un format de sortie audio à partir d'un menu.

□Aucun son n'est restitué par une enceinte

• Assurez-vous que la polarité des câbles des enceintes (+/-) est correcte, et qu'aucun fil dénudé n'est en contact avec la partie métallique des bornes d'enceintes.
• Assurez-vous que les câbles des enceintes ne créent pas de court-circuit.
• Vérifiez dans "Raccorder les câbles d'enceintes" (→p32) si le raccordement des enceintes a été correctement effectué. Les réglages pour l'environnement de raccordement des enceintes doit être effectué dans "Speaker Setup" dans Initial Setup. Vérifiez "Initial Setup avec l'assistant de démarrage automatique" (→p135).
• En fonction du signal d'entrée et du mode d'écoute, une petite quantité de son peut être reproduite par les enceintes. Sélectionnez un autre mode d'écoute pour voir si le son est reproduit.
• Si des enceintes surround arrière sont installées (pour les modèles compatibles uniquement), assurez-vous d'installer également des enceintes surround.
• La lecture en 7.1 maximum est possible lorsqu'une connexion avec bi-amplification est utilisée (uniquement pour les modèles compatibles). Assurez-vous de retirer le cavalier des enceintes pour utiliser un raccordement en bi-amplification.

□Le caisson de basse n'émet aucun son

Si le réglage des enceintes avant est "Full Band", les éléments de la gamme des graves seront reproduits par les enceintes avant au lieu de l'être par le caisson de basse durant une entrée audio à 2 canaux comme provenant d'un téléviseur ou de la musique. Pour reproduire le son par le caisson de basse, effectuez l'un des réglages suivants.

1. Modifiez les réglages des enceintes avant sur un réglage pour la valeur de fréquence de croisement différent de "Full Band".
   La gamme au-dessous de la fréquence spécifiée sera reproduite par le caisson de basse au lieu de l'être par les enceintes avant. Nous ne vous conseillons pas ce changement si vos enceintes avant ont une bonne aptitude à reproduire la gamme des graves.
2. Changez le paramètre "Double Bass" pour "On".
   Les éléments de la gamme des graves des enceintes avant seront reproduits par les enceintes avant ainsi que par le caisson de basse. À cause de cela, les sons graves risquent d'être trop accentués. Si cela arrive, ne modifiez pas le réglage ou effectuez le réglage avec l'option 1 ci-dessus.
3. Consultez "Menu configuration" "2. Speaker" "Crossover" pour connaître les détails du réglage.
4. Si les signaux d'entrée ne contiennent aucun éléments audio de caisson de basse (LFE), le caisson de basse peut n'émettre aucun son.

(p113)

□Des parasites sont audibles

• Grouper à l'aide de colliers de serrage les câbles à broches audio, les cordons d'alimentation, les câbles d'enceinte, etc. peut dégrader la performance audio. Ne regroupez pas les câbles ensemble.
• Un câble audio peut capter des interférences. Changez la position des câbles.

□Le début du signal audio reçu via la prise HDMI IN est inaudible

- Étant donné que le temps nécessaire à l'identification du format d'un signal HDMI est plus long que celui des autres signaux audio numériques, la sortie audio peut ne pas démarrer immédiatement.

□Le son s'affaiblit soudainement

- En cas d'utilisation de l'appareil pendant une période prolongée avec la température à l'intérieur de l'appareil au-dessus d'un certain niveau, le volume peut baisser automatiquement pour protéger les circuits.

Modes d'écoute

• Pour profiter de la lecture surround numérique dans des formats comme le Dolby Digital, vous devez effectuer un raccordement avec un câble HDMI, un câble coaxial numérique ou un câble optionumérique pour les signaux audio. De même, la sortie du son devra être réglée sur la sortie Bitstream du lecteur de disque Blu-ray, etc.
• Appuyez plusieurs fois sur i de la télécommande pour changer l'affichage de l'appareil principal, et vous pouvez vérifier le format d'entrée. Vérifiez les points suivants si ce qui précède n'a pas réglé le problème.

□Impossible de sélectionner le mode d'écoute désiré

- En fonction de l'état de connexion de l'enceinte, certains modes d'écoute ne peuvent pas être sélectionnés. Consultez "Modes d'écoute sélectionnables" dans "Mode d'écoute".

( -p95)

□ Aucun son n'est restitué au format Dolby TrueHD, Dolby Atmos ou DTS-HD Master Audio (uniquement pour les modèles compatibles)

• Vous devez raccorder des enceintes surround arrière ou des enceintes en hauteur pour profiter de la technologie Dolby Atmos. De même, vous ne pouvez bénéficier de la technologie Dolby Atmos que lorsque les signaux d'entrée sont au format Dolby Atmos.
• Si vous ne pouvez pas reproduire du Dolby TrueHD, Dolby Atmos ou du DTS-HD Master Audio au format de la source, dans les réglages d'un lecteur de disques Blu-ray raccordé, réglez "BD video supplementary sound" (ou réencodage, son secondaire, audio supplémentaire de la vidéo) sur "Off". Après avoir changé le réglage, changez le mode d'écoute sur cela pour chaque source et confirmez.

Contents » Raccordements » Lecture » Configuration »

À propos des signaux DTS

• Avec un support qui passe de façon soudaine de DTS à PCM, la lecture PCM peut ne pas démarrer immédiatement. En pareil cas, arrêtez la lecture sur votre lecteur pendant environ 3 secondes ou plus. Puis, reprenez la lecture. La lecture sera effectuée normalement.
• Certains lecteurs CD et LD ne permettent pas d'effectuer une lecture DTS même si le lecteur est branché numériquement à cet appareil. Si le signal DTS en cours de lecture a été traité (p. ex. réglage du niveau de sortie, conversion de la fréquence d'échantillonnage ou conversion des caractéristiques de la fréquence), cet appareil ne le reconnaît pas comme un authentique signal DTS et un bruit pourrait se faire entendre.
• En lisant un programme compatible DTS, si vous utilisez des commandes comme la pause ou le saut sur votre lecteur, vous pouvez brièvement percevoir un bruit. Il ne s'agit pas d'un dysfonctionnement.

Vidéo

• Vérifiez que le raccordement entre la prise de sortie du périphérique raccordé et l'entrée sur cet appareil est bon.
• Assurez-vous qu'aucun des câbles de connexion ne soit plié, tordu ou endommagé.
• Lorsque l'image du téléviseur est floue ou manque de netteté, le cordon d'alimentation ou les câbles de connexion de l'appareil peuvent avoir interféré. Dans ce cas, gardez une distance entre le câble d'antenne du téléviseur et les câbles de l'appareil.
• Contrôlez la commutation de l'écran d'entrée sur le moniteur comme le téléviseur.

Vérifiez les points suivants si ce qui précède n'a pas réglé le problème.

□Aucune image n'apparait.

- Passez le sélecteur d'entrée de cet appareil sur la position de la prise à laquelle le lecteur est raccordé.

□ Aucune image provenant d'un périphérique raccordé à la prise HDMI IN

• Pour afficher une vidéo provenant du lecteur raccordé sur l'écran du téléviseur lorsque l'appareil est en veille, vous devez activer "5. Hardware" - "HDMI" - "HDMI Standby Through" dans le menu Setup. Pour des détails sur la fonction HDMI Standby Through, consultez "Menu configuration" - "5. Hardware" - "■ 1. HDMI".
• Pour reproduire une vidéo vers un téléviseur raccordé à la prise HDMI OUT SUB (uniquement pour les modèles compatibles), appuyez sur Q sur la télécommande pour afficher "Quick Menu", et sélectionnez "Other" - "HDMI Out". Puis, sélectionnez la prise HDMI OUT pour la sortie.
• Vérifier si "Resolution Error" apparaît sur l'afficheur de l'appareil principal lorsque la vidéo entrant par la prise HDMI IN ne s'affiche pas. Dans ce cas, le téléviseur ne prend pas en charge la résolution de la vidéo entrée provenant du lecteur. Changez le réglage du lecteur.
• Un fonctionnement normal de l'adaptateur HDMI-DVI n'est pas garanti. De plus, les signaux vidéo provenant d'un ordinateur ne sont pas garantis.

□Scintillement des images

- Il est possible que la résolution du lecteur ne soit pas compatible avec la résolution du téléviseur. Si vous avez raccordé le lecteur à cet appareil à l'aide d'un câble HDMI, changez la résolution de sortie sur le lecteur. Cela pourrait également être résolu en changeant le mode de l'écran sur le téléviseur.

□La vidéo et le son sont désynchronisés

- La vidéo peut être en retard par rapport au son en fonction des réglages et de l'environnement de connexion de votre téléviseur. Appuyez sur Q de la télécommande pour afficher "Quick Menu", sélectionnez "Other" - "A/V Sync" et effectuez les ajustements.

Commande liée

Aucune commande liée HDMI ne fonctionne avec les périphériques conformes CEC, comme un téléviseur

- Dans le menu Setup de l'appareil, réglez "5. Hardware" - "HDMI" - "HDMI CEC" sur "On". - Il est également nécessaire de définir la liaison HDMI sur le périphérique conforme CEC. Vérifiez le mode d'emploi.

Tuner

□ La réception radio est mauvaise ou bien il y a beaucoup de parasites

• Vérifiez à nouveau la connexion de l'antenne.
- Éloignez l'antenne du cordon de l'enceinte ou du cordon d'alimentation.
- Éloignez l'appareil de votre téléviseur ou de votre PC.
- Le passage de véhicules et d'avions à proximité peut provoquer des interférences.
- Si les ondes radio sont bloquées par des murs en béton, etc la réception radio risque d'être mauvaise.
- Changez le mode de réception sur mono.
- Lors d'une réception AM, l'utilisation de la télécommande peut causer des parasites.
- La réception FM peut être plus claire si vous vous servez de la prise de l'antenne murale utilisée pour le téléviseur.

Fonction BLUETOOTH

• Branchez/débranchez le cordon d'alimentation de l'appareil, ou mettez hors tension le périphérique compatible BLUETOOTH. Le redémarrage du périphérique compatible BLUETOOTH peut être efficace.
• Les périphériques compatibles BLUETOOTH doivent prendre en charge le profil A2DP.
• À cause de l'interférence des ondes radio qui se produira, cet appareil ne doit pas être utilisé à proximité d'appareils comme un four à microonde
  ou un téléphone sans fil, qui utilisent des ondes radio dans la plage de fréquence de 2,4 GHz.
• Un objet métallique à proximité de l'appareil peut avoir des effets sur les ondes radio, et la connexion BLUETOOTH peut s'avérer impossible. Vérifiez les points suivants si ce qui précède n'a pas réglé le problème.

□Impossible de se connecter à cet appareil

- Vérifiez si la fonction BLUETOOTH du périphérique compatible BLUETOOTH est activée. (→p123)

□ La lecture de la musique n'est pas disponible sur l'appareil, même après une connexion BLUETOOTH réussie

• Lorsque le volume du son de votre périphérique compatible BLUETOOTH est réglé sur faible, l'audio peut ne pas être lu. Montez le volume du périphérique compatible BLUETOOTH.
• En fonction du périphérique compatible BLUETOOTH, le sélecteur Envoi/Réception peut être équipé. Sélectionner le mode Envoi.
• Selon les caractéristiques ou les spécifications de votre périphérique compatible BLUETOOTH, la lecture sur cet appareil peut être impossible.

□Le son est interrompu

- Il pourrait y avoir un problème avec le périphérique compatible BLUETOOTH. Vérifiez les informations sur une page Web.

□ La qualité du son est mauvaise après la connexion d'un périphérique compatible BLUETOOTH

- La réception BLUETOOTH est de faible qualité. Rapprochez le périphérique compatible BLUETOOTH de l'appareil ou retirez tout obstacle entre le périphérique compatible BLUETOOTH et cet appareil.

Fonction réseau

• Si vous ne pouvez pas sélectionner de service réseau, lancez la fonction réseau pour le sélectionner. Cela peut prendre environ une minute à démarrer.
• Lorsque le témoin NET clignote, cet appareil n'est pas correctement connecté au réseau domestique.
• Débranchez puis branchez de nouveau les cordons d'alimentation de l'appareil et du routeur, ou redémarrez le routeur.
• Si le routeur désiré n'est pas dans la liste des points d'accès, il est peut être réglé pour cacher le SSID, ou la connexion ANY est peut être coupée. Changez le réglage et réessayez.

Vérifiez les points suivants si ce qui précède n'a pas réglé le problème.

□Impossible d'accéder à la radio Internet

• Certains services de réseau ou de contenus ne peuvent pas être utilisés sur cet appareil au cas où le fournisseur de services interrompt son service.
• Vérifiez que votre modem et routeur sont correctement connectés, et qu'ils sont tous les deux allumés.
• Vérifiez que le port côté LAN du routeur est correctement raccordé à cet appareil.
• Vérifiez que la connexion à Internet à partir d'autres périphériques est possible. Si la connexion n'est pas possible, éteignez tous les périphériques connectés au réseau, patientez quelques instants, puis remettez-les en marche.
• Si une seule station de radio spécifique n'est pas disponible pour l'écoute, vérifiez que l'URL enregistrée est correcte, ou que le format distribué à partir de la station de radio est pris en charge par cet appareil.
• En fonction du FAI, un réglage du serveur proxy est requis.
• Vérifiez que le routeur et le modem que vous utilisez sont bien pris en charge par votre FAI.

□Impossible d'accéder au serveur réseau

• Cet appareil doit être connecté au même routeur que le serveur réseau.
• Cet appareil est compatible avec Windows Media® Player 11 ou 12, les serveurs réseau ou les NAS compatibles avec la fonction réseau domestique.
• Windows Media® Player peut nécessiter certains réglages. Consultez "Lire des fichiers sur un PC et NAS (Music Server)".
• Lors de l'utilisation d'un ordinateur, seuls les fichiers de musique mémorisés dans la bibliothèque de Windows Media® Player peuvent être lus.

☐ Le son est interrompu pendant que vous écoutez des fichiers de musique sur le serveur réseau

• Vérifiez que le serveur réseau répond aux exigences de fonctionnement.
• Lorsque l'ordinateur est utilisé comme serveur réseau, quittez tout programme autre que le logiciel du serveur (Windows Media® Player 12, etc.).
• Si le PC télécharge ou copie des fichiers volumineux, il se peut que la lecture soit interrompue.

La configuration initiale de Chromecast built-in ne peut pas être effectuée sur Onkyo Controller App

- Si vous avez accepté la politique de confidentialité qui nécessite un accord pour utiliser la fonction Chromecast built-in durant Initial Setup de cet appareil, vous n'avez pas besoin d'accepter la politique de confidentialité sur Onkyo Controller App.

Périphérique de stockage USB

□Le périphérique de stockage USB n'est pas affiché

• Vérifiez si le périphérique de stockage USB ou le câble USB est fermement inséré dans le port USB de l'appareil.
• Débranchez le périphérique de stockage USB de l'appareil, puis essayez de le rebrancher.
• Les performances du disque dur qui est alimenté par le port USB de l'appareil ne sont pas garanties.
• Selon le type de contenu, la lecture peut ne pas s'effectuer normalement. Vérifiez le type de formats de fichiers pris en charge.
• Le fonctionnement des périphériques de stockage USB avec des fonctions de sécurité ne sont pas garantis.

Réseau local sans fil

- Branchez/débranchez les cordons d'alimentation de l'appareil et du routeur LAN sans fil, vérifiez l'état de mise sous tension du routeur LAN sans fil ou redémarrez le routeur LAN sans fil.

Vérifiez les points suivants si ce qui précède n'a pas réglé le problème.

□Impossible d'accéder au réseau local sans fil

• Les paramètres du routeur LAN sans fil peuvent être basculés sur Manuel. Rétablissez le réglage sur Auto.
• Essayez la configuration manuelle. Il est possible que la connexion réussisse.
• Lorsque le routeur LAN sans fil est en mode furtif (mode pour masquer le SSID) ou lorsque N'IMPORTE QUELLE connexion est désactivée, le SSID ne s'affiche pas. Changez le réglage et réessayez.
• Vérifiez que le réglages du SSID et du cryptage (WEP, etc.) sont corrects. Faites correspondre les réglages du réseau avec les réglages de cet appareil.
• La connexion à un SSID qui comprend des caractères à plusieurs octets n'est pas pris en charge. Définissez le SSID du routeur LAN sans fil à l'aide de caractères alphanumériques à un octet uniquement et essayez à nouveau.

Connecté à un SSID différent du SSID sélectionné

- Certains routeurs LAN sans fil vous permettent de définir plusieurs SSID pour un seul appareil. Si vous utilisez la touche de réglage automatique sur ce genre de routeur, vous pouvez finir par vous connecter à un SSID différent du SSID que vous désirez. Si cela arrive, utilisez la méthode de connexion nécessitant la saisie d'un mot de passe

□ La lecture du son est interrompue ou la communication n'est pas possible

• Vous pouvez ne pas recevoir d'ondes radio en raison des mauvaises conditions des ondes radio. Réduisez la distance avec le routeur LAN sans fil ou retirez tout obstacle pour améliorer la visibilité, et effectuez une nouvelle connexion. Installez l'appareil à l'écart des fours à microondes ou d'autres points d'accès. Il est recommandé d'installer le routeur LAN sans fil et l'appareil dans la même pièce.
• S'il y a un objet métallique à proximité de l'appareil, la connexion LAN sans fil peut ne pas être possible car le métal a des effets sur les ondes radio.
• Lorsque d'autres périphériques LAN sans fil sont utilisés à proximité de l'appareil, plusieurs problèmes tels que l'interruption de la lecture et une communication impossible peuvent se produire. Vous pouvez éviter ces problèmes en modifiant le canal de votre routeur LAN sans fil. Pour des instructions sur la modification de canaux, reportez-vous au mode d'emploi fourni avec votre routeur LAN sans fil.
• Il pourrait ne pas y avoir assez de largeur de bande disponible avec le réseau LAN sans fil. Utilisez un câble LAN filaire pour le raccordement.

■ Fonction Multizone (uniquement avec les modèles compatibles)

□ Impossible de sortir vers ZONE le son des appareils AV raccordés de façon externe

• Pour reproduire de l'audio provenant d'un appareil AV raccordé de façon externe sur ZONE 2, connectez-le à une des prises HDMI IN1 à IN3. Si l'appareil AV n'est pas équipé d'une prise HDMI, utilisez un câble optionumérique, un câble coaxial numérique, ou d'un câble audio analogique. De même, le son provenant des appareils AV raccordés de façon externe peut être reproduit vers la ZONE 2 uniquement lorsque le son est analogique ou à signaux PCM à 2 canaux. Lorsque l'appareil AV est raccordé à cet appareil avec un câble HDMI, un câble coaxial numérique ou un câble optionumérique, changez la sortie audio de l'appareil AV pour la sortie PCM.
• Lorsque l'audio et la vidéo via l'entrée HDMI sont reproduites vers ZONE 2, réglez "1. Input/Output Assign" - "TV Out / OSD" - "Zone2 HDMI" (→p108) sur "Use" dans le menu Setup.
• Pour reproduire de l'audio provenant d'un appareil AV raccordé de façon externe sur la ZONE 3, utilisez un câble audio analogique pour le raccordement. De même, l'audio des composants AV connectés en externe peut être reproduit sur ZONE 3 uniquement lorsqu'il est un signal audio analogique.

(-p54)

Autres

- Si le signal audio provient du sélecteur d'entrée NET, la sortie zone n'est pas possible avec les signaux audio DSD et Dolby TrueHD.

Télécommande

• Assurez-vous que les piles ont été insérées en respectant la polarité.
• Insérez des piles neuves. Ne mélangez pas différents types de piles ou des piles neuves et usagées.
• Assurez-vous que le capteur de l'appareil principal n'est pas exposé à la lumière directe du soleil ou à un éclairage fluorescent inverseur. Déplacez-le à nouveau si nécessaire.
• Si l'appareil principal est installé sur une étagère ou dans un meuble avec des portes en verre teinté ou si les portes sont fermées, la télécommande peut ne pas fonctionner normalement.
• Après avoir utilisé la fonction multizone (uniquement avec les modèles compatibles), le mode de la télécommande pourrait être passé au mode commandant la sortie audio ZONE. Vérifiez "Multi-zone" et commutez le mode de la télécommande sur le mode commandant la pièce principale.

Afficheur

□L'afficheur ne s'allume pas

- L'afficheur peut s'assombrir pendant que la fonction Variateur fonctionne, et il peut également s'éteindre (uniquement avec les modèles compatibles). Appuyez sur la touche DIMMER et modifiez le niveau de luminosité de l'afficheur.

(p7)

Autres

□Un bruit étrange peut provenir de l'appareil

- Si vous avez branché un autre périphérique à la même prise murale que cet appareil, un bruit étrange peut être dû à l'influence de l'autre appareil. Si le symptôme est résolu en débranchant la fiche d'alimentation de l'autre appareil, utilisez des prises différentes pour cet appareil et l'autre appareil.

□ Le message "Noise Error" s'affiche durant le calibrage de pièce AccuEQ

- Cela peut être provoqué par un dysfonctionnement dans l'unité de votre enceinte. Vérifiez la sortie de l'enceinte, etc.

□ Les résultats de mesure du Calibrage de pièce AccuEQ indiquent des distances différentes avec les enceintes que les distances réelles

- Certaines erreurs peuvent se produire dans les résultats des mesures en fonction des enceintes que vous utilisez. Si c'est le cas, effectuez les réglages dans "2. Speaker" - "Distance" du menu Setup.

(-p114)

□ Les résultats de la mesure AccuEQ Room Calibration indiquent que le niveau du volume du caisson de basse a été corrigé sur la limite inférieure

- La correction du niveau du volume du caisson de basse peut ne pas avoir été terminée. Baissez le volume du caisson de basse avant d'effectuer la mesure AccuEQ Room Calibration.

À propos de l'interface HDMI

Fonctions compatibles

HDMI (High Definition Multimedia Interface pour Interface Multimédia Haute Définition) est une norme d'interface numérique permettant de raccorder des téléviseurs, des vidéoprojecteurs, des lecteurs de disques Blu-ray/DVD, des syntoniseurs numériques et d'autres composants vidéo. Jusqu'à présent, plusieurs câbles vidéo et audio différents étaient nécessaires pour raccorder des appareils AV. Avec la norme HDMI, un seul câble permet la transmission de signaux de commande, de signaux vidéo et audio numériques (PCM 2 canaux, audio numérique multicanal et PCM multicanal).

Fonction HDMI CEC

En raccordant un périphérique conforme avec la spécification CEC (Consumer Electronics Control) de la norme HDMI à l'aide d'un câble HDMI, de nombreuses commandes liées deviennent possibles entre les périphériques. Cette fonction permet différentes commandes de liaison avec des lecteurs comme commuter les sélecteurs d'entrée verrouillant un lecteur, régler le volume de cet appareil à l'aide de la télécommande d'un téléviseur et mettre automatiquement en veille cet appareil lorsque le téléviseur est éteint.

L'appareil est conçu pour pouvoir établir une liaison avec les produits répondant à la norme CEC, cependant la commande liée n'est pas toujours garantie avec tous les périphériques CEC. Pour que les fonctions liées marchent correctement, ne raccordez pas plus d'appareil compatibles CEC aux prises HDMI que le nombre précisé ci-dessous.

• Lecteurs de disque Blu-ray/DVD : jusqu'à 3 appareils
• Enregistreurs de disque Blu-ray/DVD : jusqu'à 3 appareils
• Tuner TV par câble, tuner numérique terrestre et tuner par diffusion satellite : jusqu'à 4 appareils

La commande a été vérifiée avec les périphériques suivants : (À compter de janvier 2018)

Téléviseurs de marque Toshiba ; téléviseurs de marque Sharp ; lecteurs compatibles RIHD de marque Onkyo et Integra ; Lecteurs et enregistreurs de marque Toshiba ; lecteurs et enregistreurs de marque Sharp (lorsqu'il est utilisé avec un téléviseur de marque Sharp)

ARC (Audio Return Channel pour Gestion du Retour Audio) :

En raccordant un téléviseur compatible ARC avec un seul câble HDMI, vous pouvez reproduire le son et la vidéo de cet appareil vers le téléviseur, et également envoyer le son du téléviseur vers cet appareil.

HDMI Standby Through :

Même si cet appareil est en mode veille, les signaux entrant depuis les appareils AV peuvent être transmis au téléviseur.

Deep Color :

En raccordant des périphériques prenant en charge la fonction Deep Color, les signaux vidéo provenant des périphériques peuvent être reproduits sur le téléviseur avec encore plus de couleurs.

x.v.Color™ :

Cette technologie reproduit des couleurs encore plus réalistes en étendant la gamme des couleurs.

3D :

Vous pouvez transmettre les signaux vidéo 3D provenant des appareils AV vers le téléviseur.

4K:

Cet appareil prend en charge les signaux vidéo 4K (3840×2160p) et 4K SMPTE (4096×2160p).

Lip Sync :

Ce réglage corrige automatiquement la désynchronisation entre les signaux vidéo et audio en se basant sur les informations provenant du téléviseur compatible Lip Sync HDMI.

Protection du droit d'auteur :

La prise HDMI de cet appareil est conforme aux normes Revision 1.4 et Revision 2.2 du HDCP (High-bandwidth Digital Content Protection), un système de protection contre la copie des signaux vidéo numériques. Les autres périphériques connectés à l'appareil doivent aussi être conforme aux normes HDCP.

Contents » Raccordements » Lecture » Configuration »

Formats audio pris en charge

PCM linéaires 2 canaux :

PCM linéaire multicanaux :

Taux d'échantillonnage pris en charge : 2,8 MHz

Votre lecteur de disques Blu-ray/DVD doit aussi être compatible avec la sortie HDMI des formats audio ci-dessus.

Résolutions prises en charge

HDMI IN1 à IN6 :

- Technologie de protection du droit d'auteur : HDCP1.4/HDCP2.2

• Color space (Color Depth) :

- 720×480i 60 Hz, 720×576i 50 Hz, 720×480p 60 Hz, 720×576p 50 Hz, 1920×1080i 50/60 Hz, 1280×720p 24/25/30/50/60 Hz, 1680×720p 24/25/30/50/60 Hz, 1920×1080p 24/25/30/50/60 Hz, 2560×1080p 24/25/30/50/60 Hz, 4K (3840×2160p) 24/25/30 Hz, 4K SMPTE (4096×2160p) 24/25/30 Hz : RGB/YCbCr4:4:4 (8/10/12 bits), YCbCr4:2:2 (12 bits) - 4K (3840×2160p) 50/60 Hz, 4K SMPTE (4096×2160p) 50/60 Hz : RGB/YCbCr4:4:4 (8 bits), YCbCr4:2:2 (12 bits), YCbCr4:2:0 (8/10/12 bits)

AUX INPUT HDMI (avant) :

- Technologie de protection du droit d'auteur : HDCP1.4/HDCP2.2

• Color space (Color Depth)

- 720×480i 60 Hz, 720×576i 50 Hz, 720×480p 60 Hz, 720×576p 50 Hz, 1920×1080i 50/60 Hz, 1280×720p 24/25/30/50/60 Hz, 1680×720p 24/25/30/50/60 Hz, 1920×1080p 24/25/30/50 Hz, 2560×1080p 24/25/30/50/60 Hz : RGB/YCbCr4:4:4 (8/10/12 bits), YCbCr4:2:2 (12 bits)

Caractéristiques générales

Partie de l'amplificateur

Puissance de sortie nominale (FTC) (Nord-américain)

Avec 8 ohms de charge, deux canaux entraînés, de 20-20 000 Hz ; puissance RMS minimale 90 watts nominaux par canal, avec pas plus de 0,08 % de distorsion harmonique totale de 250 milliwatts de sortie nominale.

Puissance de sortie effective maximum

215 W à 6 ohms, 1 kHz, 1 canal entraîné de 10 % DHT

Puissance dynamique (*)

IEC60268-Puissance de sortie maximale à court terme 240 W (3 Ω, avant) 210 W (4 Ω, avant) 120 W (8 Ω, avant)

THD+N (DHT Distorsion harmonique totale+bruit) 0,08 % (20 Hz - 20 000 Hz, mi-puissance)

Sensibilité et impédance d'entrée 200 mV/47 kΩ (LINE (RCA)) 3,5 mV/47 kΩ (PHONO MM)

Niveau de sortie RCA et impédance nominale 1 V/470 Ω (SUBWOOFER PRE OUT) 1 V, 200 mV/470 Ω (ZONE PRE/LINE OUT)

Tension du signal d'entrée maximum phono 70 mV (MM 1 kHz 0,5 %)

Réponse en fréquence 5 Hz - 100 kHz/+1 dB, -3 dB (Direct)

Spécificités de la commande de tonalité (MAIN) ±10 dB, 20 Hz (BASS) ±10 dB, 20 kHz (TREBLE)

Spécificités de la commande de tonalité (ZONE 2) ±10 dB, 100 Hz (BASS) ±10 dB, 10 kHz (TREBLE)

Rapport signal-bruit

Impédance d'enceinte 4 Ω - 16 Ω

Puissance de sortie nominale du casque 80 mW + 80 mW (32 Ω, 1 kHz, 10 % DHT)

Impédance de casque prise en charge 8 Ω - 600 Ω

Réponse en fréquence du casque 10 Hz - 100 kHz

Partie vidéo

Force du signal

1 Vp-p/75 Ω (Vidéo composite)

1 Vp-p/75 Ω (Vidéo composante Y)

0,7 Vp-p/75 Ω (Vidéo composante Pb/Pr)

Résolution maximale prise en charge par la vidéo composante 480i/576i

Partie du tuner

Réglage de la plage de fréquence FM 87,5 MHz - 107,9 MHz

Sensibilité au repos 50 dB (FM MONO) 1,56 μV, 15,0 dBf (IHF, 1 kHz, 100 % MOD)

Réglage de la plage de fréquence AM 530 kHz - 1710 kHz

Chaîne préréglée 40

Contents » Raccordements » Lecture » Configuration »

Section réseau

LAN Ethernet

10BASE-T/100BASE-TX

LAN sans fil

Norme IEEE 802.11 a/b/g/n

(Norme Wi-Fi®)

Bande 5 GHz/2,4 GHz

Partie BLUETOOTH

Système de communication

Caractéristique BLUETOOTH version 4.1+LE

Bande de fréquence

Bande 2,4 GHz

Méthode de modulation

FHSS (Freq Hopping Spread Spectrum pour Étalement de spectre par saut de fréquence)

Profils BLUETOOTH compatibles

A2DP 1.2

AVRCP 1.3

HOGP-Host (Client)

Périphérique HOGP-HID (Serveur)

Service HID (HIDS)

Codecs pris en charge

SBC

AAC

Portée de transmission (A2DP)

20 Hz - 20 kHz (Fréquence d'échantillonnage 44,1 kHz)

Portée de communication maximale

Ligne de mire d'environ 15 m (*)

* La portée effective peut varier selon des facteurs comme les obstacles entre les appareils, les champs magnétiques autour d'un four micro-ondes, l'électricité statique, les téléphones sans fil, la sensibilité de réception, la performance de l'antenne, le système d'exploitation, le logiciel etc.

Général

Alimentation

120 V CA, 60 Hz

Consommation d'énergie

740 W

0,15 W (Mode veille complet)

Contents » Raccordements » Lecture » Configuration »

Version HDCP

2.2

Résolution vidéo maximum

4k 60 Hz (YCbCr 4:4:4)

Entrées Vidéo

Composante

IN1 (BD/DVD), IN2 (GAME)

Composite

IN1 (CBL/SAT), IN2 (STRM BOX)

■ Résolutions d'entrée supportées

Entrée HDMI

4K, 1080p/24, 1080p, 1080i, 720p, 480p/576p

Entrée composante

480i/576i

Entrée composite

480i/576i

- Les signaux sont reproduits depuis la prise HDMI OUT de cet appareil vers le téléviseur avec la même résolution que l'entrée.

Entrées audio

Numérique

OPTICAL 1 (CD), 2 (TV)

COAXIAL (BD/DVD)

Analog

BD/DVD, CBL/SAT, GAME, STRM BOX, CD, TV, PHONO, AUX (avant)

Sorties audio

Analog

ZONE2 PRE/LINE OUT

2 SUBWOOFER PRE OUT

Sorties enceintes

FRONT L/R, CENTER, SURROUND L/R, HEIGHT 1 L/R ou ZONE 2 L/R, SURROUND BACK L/R ou HEIGHT 2 L/R ou ZONE 3 L/R (Compatible avec les fiches banane)

Casques

PHONES (Avant, ∅ 6,3 mm, 1/4")

Autres

Configuration micro : 1 (Avant)

USB : 1 (Ver. 2.0, 5 V/1 A)

Ethernet : 1

RS232:1

IR IN : 1

12V TRIGGER OUT : 1 (100 mA)

Consommation d'énergie en mode veille

- Dans les cas suivants, la consommation d'énergie en mode veille peut atteindre un maximum de 14 W :

• Lorsque "Network Standby" est réglé sur "On"
  – Lorsque "HDMI CEC" est réglé sur "On"
• Lorsque "HDMI Standby Through" est réglé autrement que sur "Off"
  – Lorsque "Bluetooth Wakeup" est réglé sur "On"
• Lorsque "USB Power Out at Standby" est réglé sur "On"

Les caractéristiques techniques et fonctionnalités peuvent changer sans préavis.

Licence et marque commerciale

Panneau frontal» Panneau arrière» Télécommande»

ONKYO

SN 29403443 FR
