Type de produit	Téléviseur LED (écran LCD avec rétroéclairage LED)
Marque	LG
Modèle	32LN5130
Taille d'écran (diagonale)	32 pouces (81 cm)
Dimensions avec pied (L x H x P)	738,0 x 497,0 x 207,0 mm
Dimensions sans pied (L x H x P)	738,0 x 449,0 x 79,0 mm
Poids avec pied	7,0 kg
Poids sans pied	6,4 kg
Alimentation	AC 100-240 V~ 50/60 Hz
Consommation énergétique	Voir étiquette au dos du téléviseur
Entrées vidéo	HDMI, Composante, Composite, USB
Entrée audio	Prise jack stéréo (entrée audio partagée avec composite)
Sortie audio	Prise casque (stéréo), haut-parleurs intégrés
Formats de lecture USB	Photo (JPEG), Musique (MP3), Vidéo (DivX, MP4, MKV, AVI, etc.)
Télécommande	Oui, avec piles AAA fournies
Support mural VESA	200 x 100 mm (vis M4 x 14)
Fonctions principales	Recherche automatique des chaînes, liste des programmes, minuterie, contrôle parental, télétexte, modes d'image (Vif, Standard, Cinéma, Sport, Jeux)
Entretien et nettoyage	Essuyer avec un chiffon doux et sec ; pour les taches, utiliser un chiffon légèrement humide puis essuyer avec un chiffon sec.
Sécurité	Verrouillage enfant (mot de passe), fixation murale stable, éloignement des sources de chaleur et d'humidité
Pièces détachées et réparabilité	Contacter le service après-vente agréé LG pour les réparations ; pièces disponibles via revendeur

FOIRE AUX QUESTIONS - 32LN5130 LG

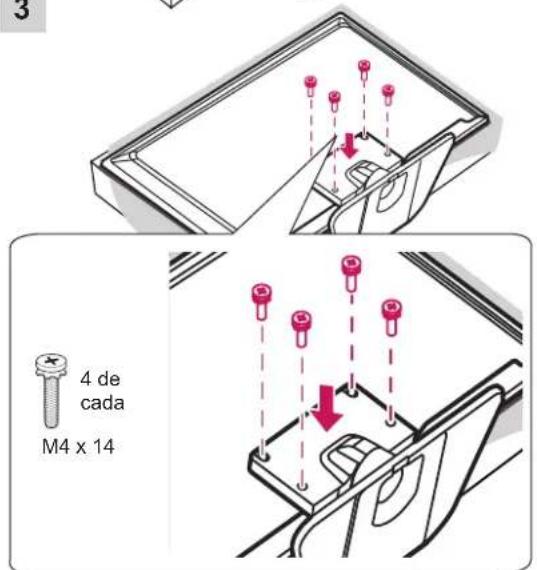

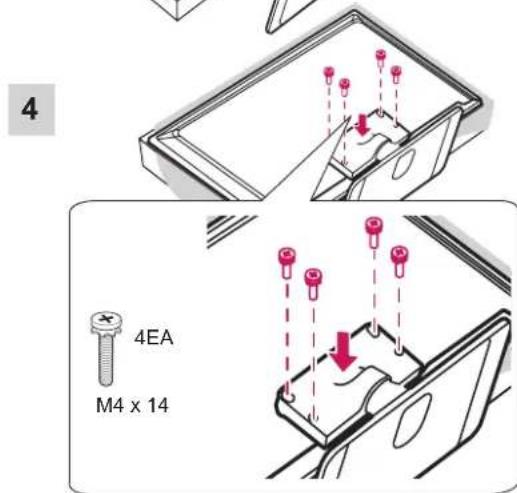

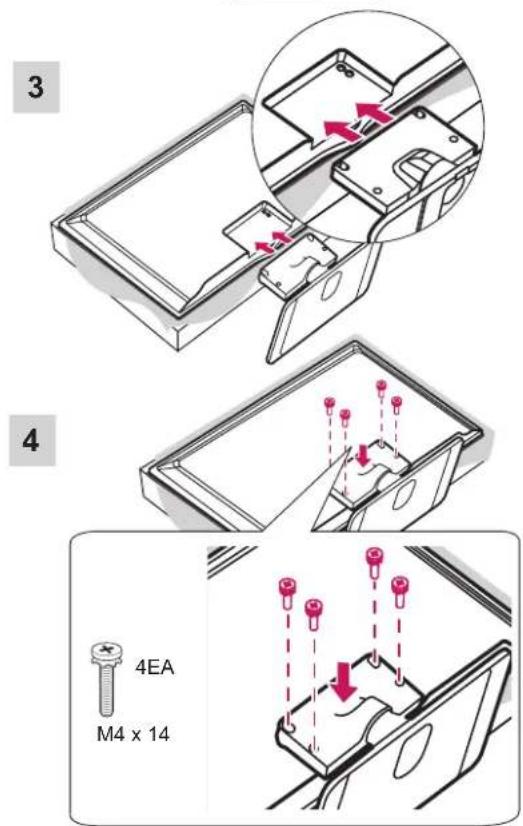

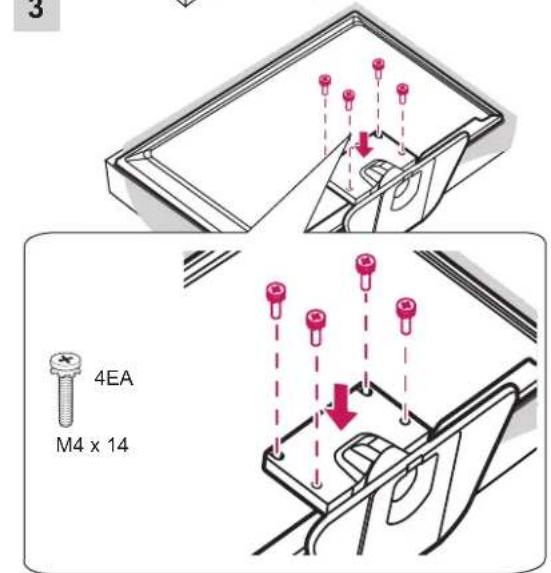

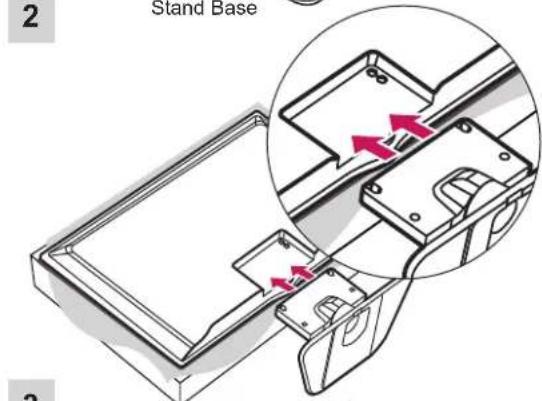

Comment fixer le support à la télévision ?

Placez l'écran face vers le bas sur une surface plane protégée. Alignez le support avec les trous au dos du téléviseur et serrez les vis fournies (P5x25 ou M4x14 selon le modèle). Veillez à ne pas trop serrer pour éviter d'endommager le boîtier.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez que les piles sont correctement installées (pôles + et -) et qu'elles ne sont pas usées. Assurez-vous qu'aucun obstacle ne se trouve entre la télécommande et le capteur de la TV. Essayez de rapprocher la télécommande du téléviseur.

Comment connecter un périphérique USB pour lire des vidéos ?

Branchez la clé USB sur le port USB de la TV. Appuyez sur SETTINGS, allez dans le menu USB, puis sélectionnez VIDEO. Naviguez dans les fichiers et appuyez sur OK pour lire la vidéo. Les formats supportés incluent DivX, MP4, AVI, MKV, etc.

Comment régler la taille de l'image ?

Appuyez sur Q.MENU puis sélectionnez Format de l'image. Vous pouvez choisir parmi 16:9, 4:3, Zoom, etc. Les options disponibles dépendent de la source d'entrée.

La TV s'éteint toute seule, que faire ?

Vérifiez les paramètres de la minuterie dans le menu HEURE. Si l'option 'Veille auto' est activée, la TV s'éteindra après une période d'inactivité. Désactivez-la si vous ne souhaitez pas cette fonction.

Comment rechercher automatiquement les chaînes ?

Appuyez sur SETTINGS, allez dans CONFIGURATION puis sélectionnez 'Recherche auto.'. Choisissez 'Démarrer' pour lancer la recherche. La TV mémorisera toutes les chaînes disponibles.

Puis-je monter la TV au mur ?

Oui, la TV est compatible avec un support mural VESA 200x100 mm. Utilisez des vis M4 x 14 (non fournies) et un support mural agréé LG. Assurez-vous que le mur peut supporter le poids et consultez un professionnel si nécessaire.

Comment nettoyer l'écran sans l'endommager ?

Éteignez la TV et débranchez-la. Utilisez un chiffon doux, propre et sec pour enlever la poussière. Pour les taches, humidifiez légèrement le chiffon avec de l'eau propre ou un détergent doux, puis essuyez immédiatement avec un chiffon sec. Ne pulvérisez pas de liquide directement sur l'écran.

Pourquoi n'y a-t-il pas de son ?

Vérifiez que le volume n'est pas coupé (bouton MUTE) ou réglé à zéro. Assurez-vous que la source audio sélectionnée est correcte. Si vous utilisez un système audio externe, vérifiez la connexion et que les haut-parleurs internes ne sont pas désactivés dans le menu AUDIO.

Comment activer le contrôle parental ?

Appuyez sur SETTINGS, allez dans VERROU. Entrez le mot de passe par défaut (0000) pour activer le système de verrouillage. Vous pouvez ensuite bloquer des chaînes ou des sources d'entrée en appuyant sur la touche bleue de la télécommande.

MODE D'EMPLOI 32LN5130 LG

(Only LN510, LN511)

LN512*, LN513*)

(See p.12)

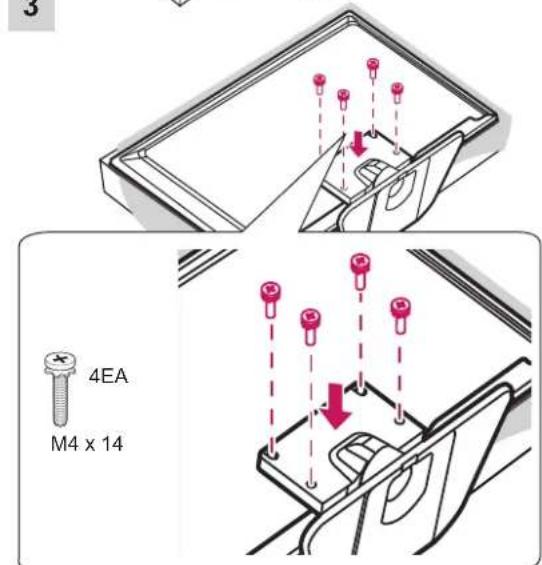

Stand Screws

Wall Plate

(Only LN515*)

(See p.16)

4EA,P5x25

4EA, M4 x 14

(Only LN515*)

(See p.12)

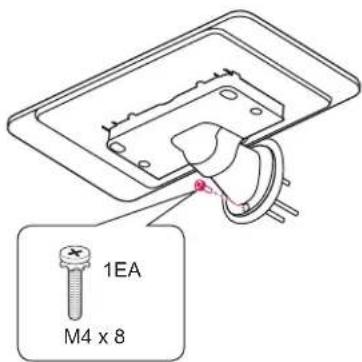

Stand Rack Screws

3EA,M4x8

(Only LN515*)

(See p.16)

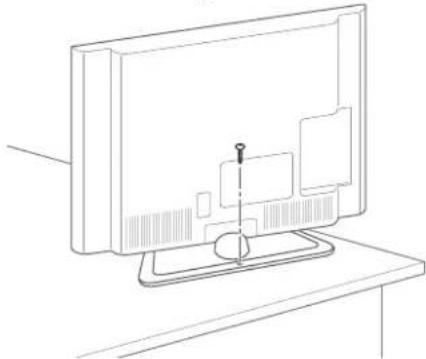

Desk-mount Screw

1EA

(See p.13)

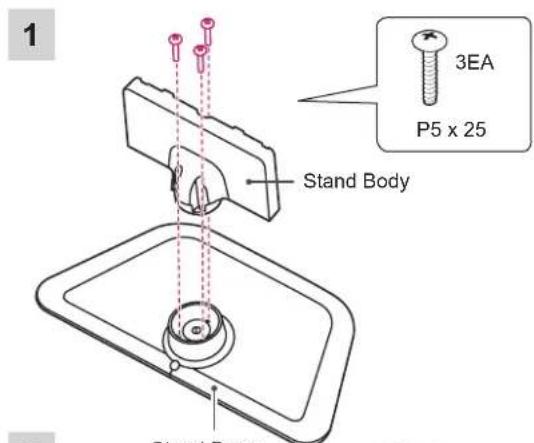

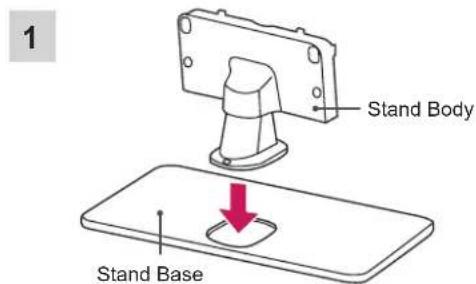

Stand Body /
Stand Base

(Only LN515*)

(See p.12, 16)

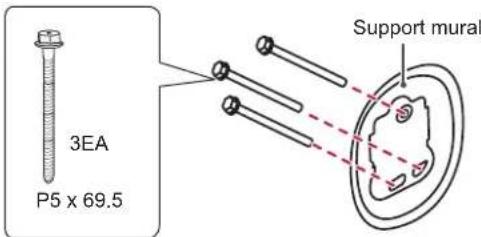

Wall mount anchors

3EA

(Only LN515*)

(See p.17)

Stand Body /
Stand Base

(Only LN510, LN511)

LN512*, LN513*)

(See p.12)

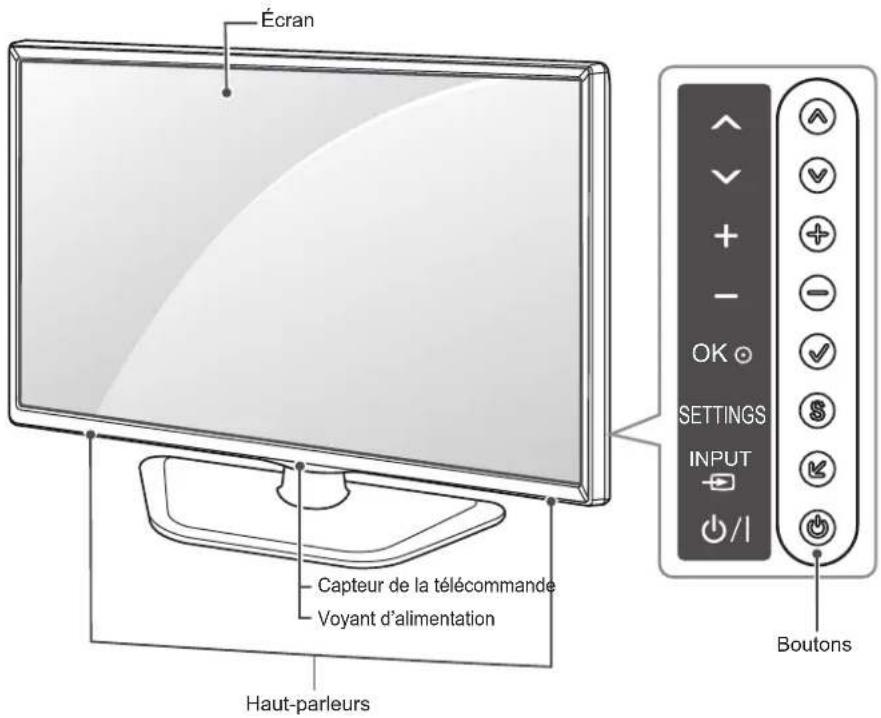

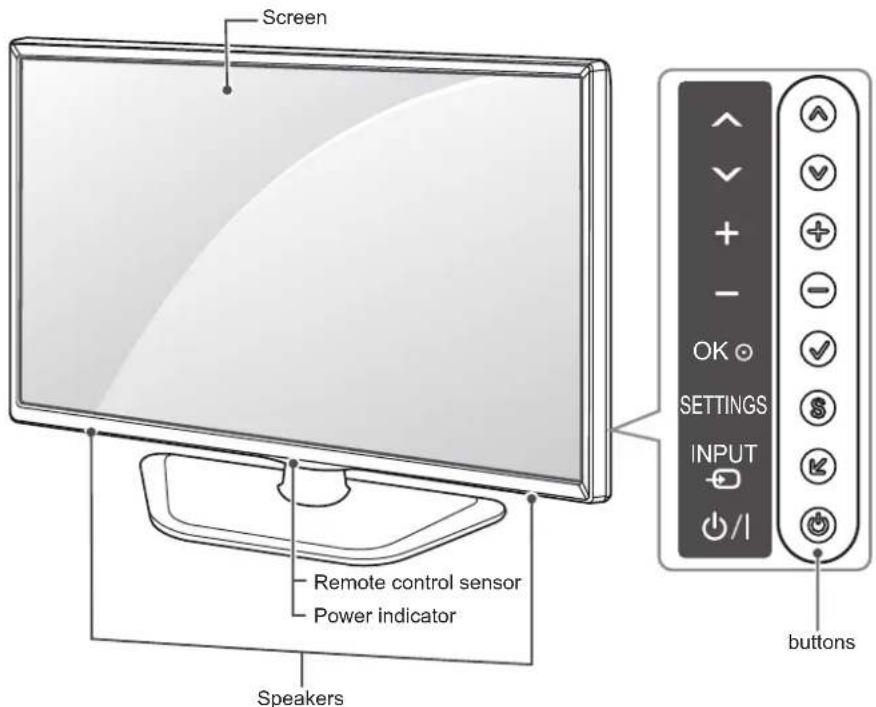

Parts and buttons

LN510, LN511, LN512, LN513 LN515*

CAUTION

*Le téléviseur LED de LG combine un écran LCD et un rétroéclairage LED.

Veuillez tire attentivement ce manuel avant demettre en service vous produit et conservez-le afin de pouvoir vous y reférer ulterieurement.

LN510*

LN511*

LN512*

LN513*

LN515*

TABLE DES MATIÈRES

3 CONSIGNES DE SECURITE

8 PROCEDURE D'INSTALLATION

8 ASSEMBLAGE ET PREPARATION

8 Deballage

10 Pièces et boutons

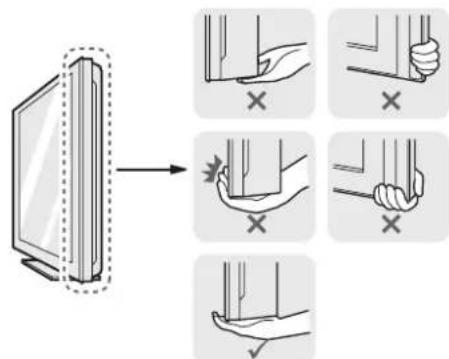

11 Soulever et déplacer la TV
12 Préparation du téléviseur

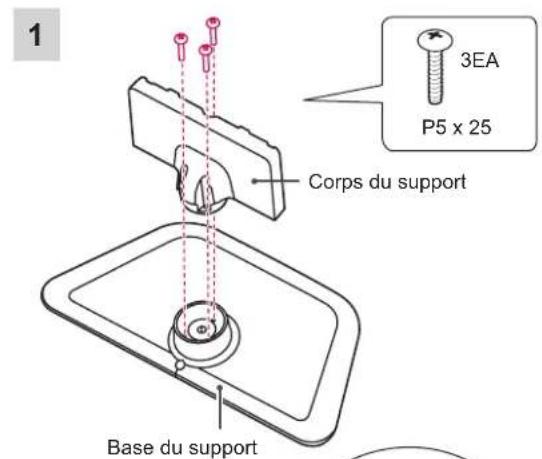

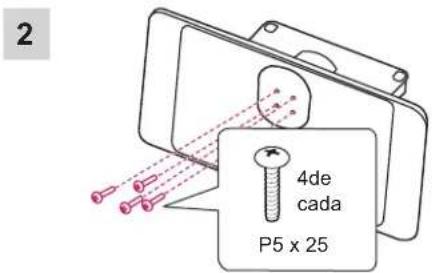

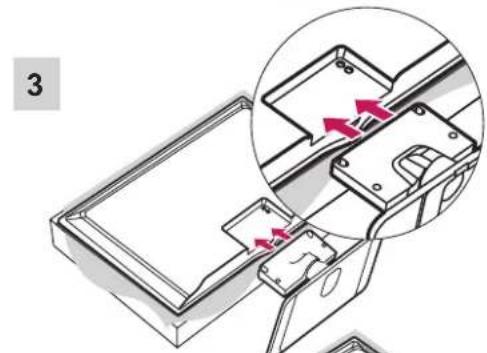

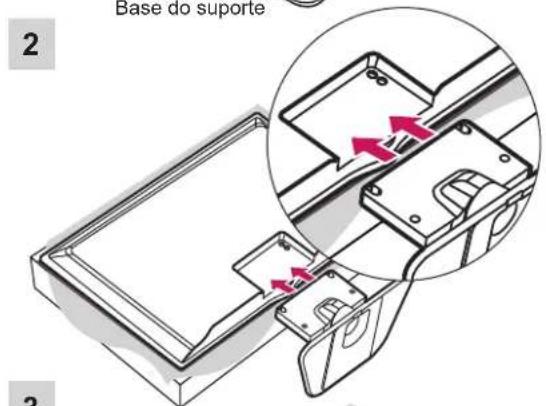

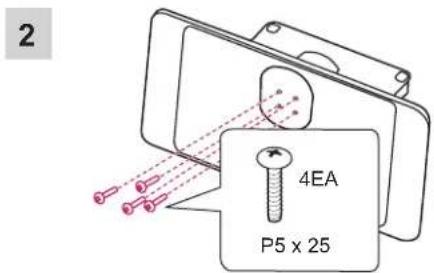

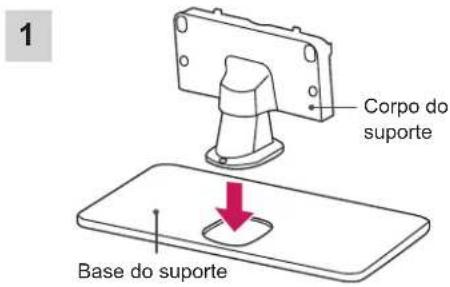

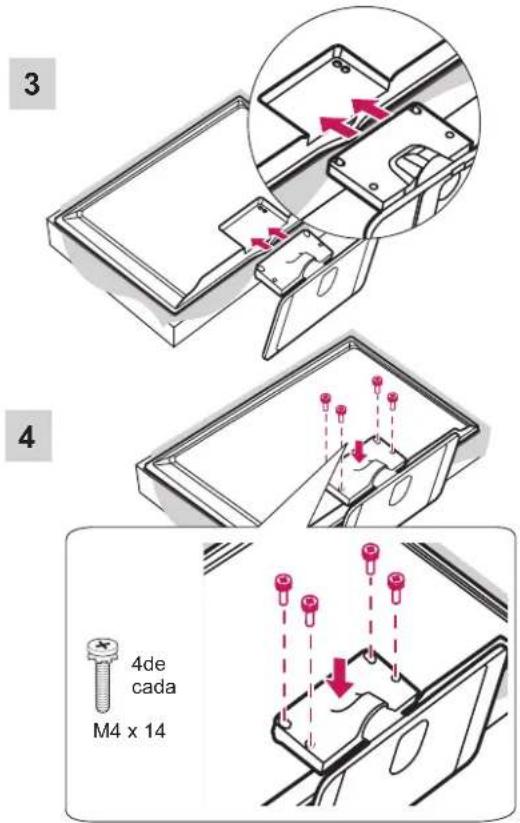

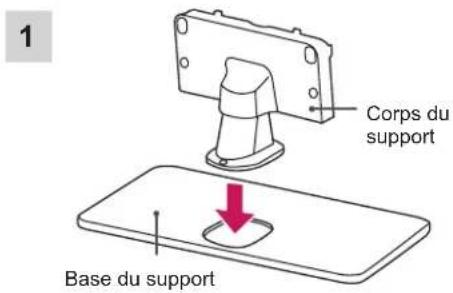

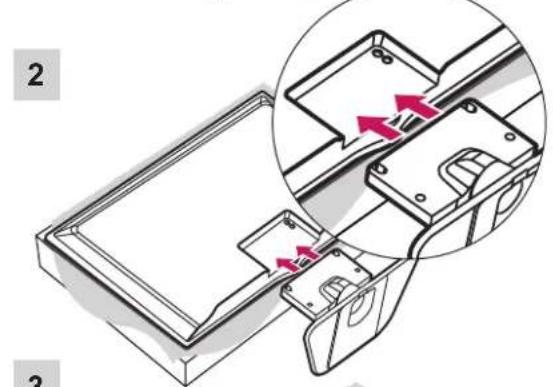

12 - Fixation du support
13 Installation sur une table
15 Fixation du support mural

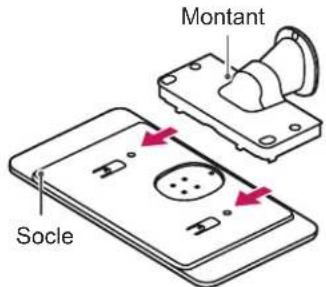

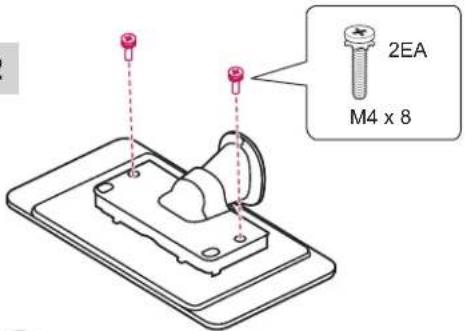

16 - Fixation de la tablette du support
17 - Fixation sur des murs en maconnerie

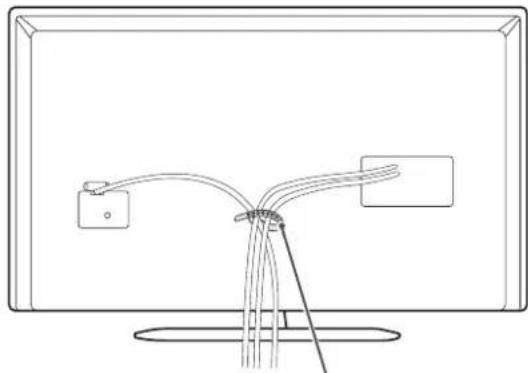

18 Organisation des câbles

19 ETABILISSEMENT DE CONNXIONS

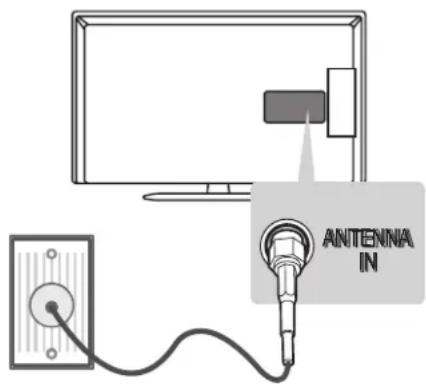

19 Raccordement d'une antenne

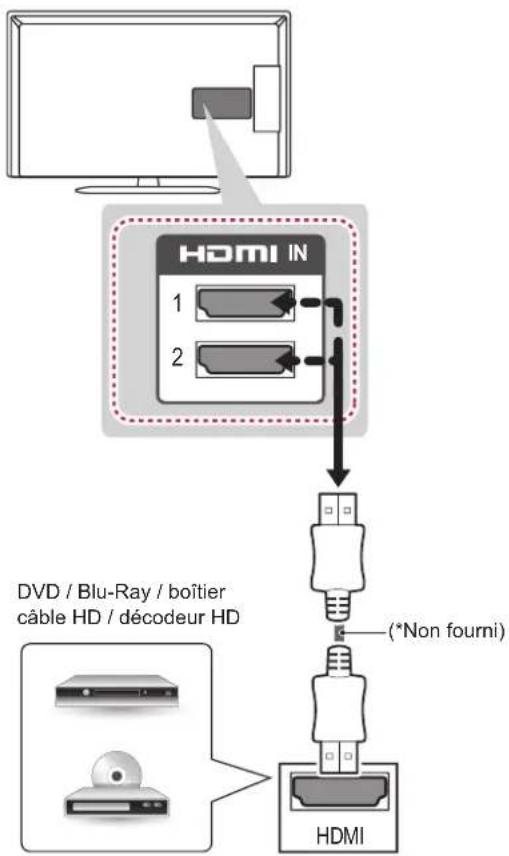

20 Connexion HDMI

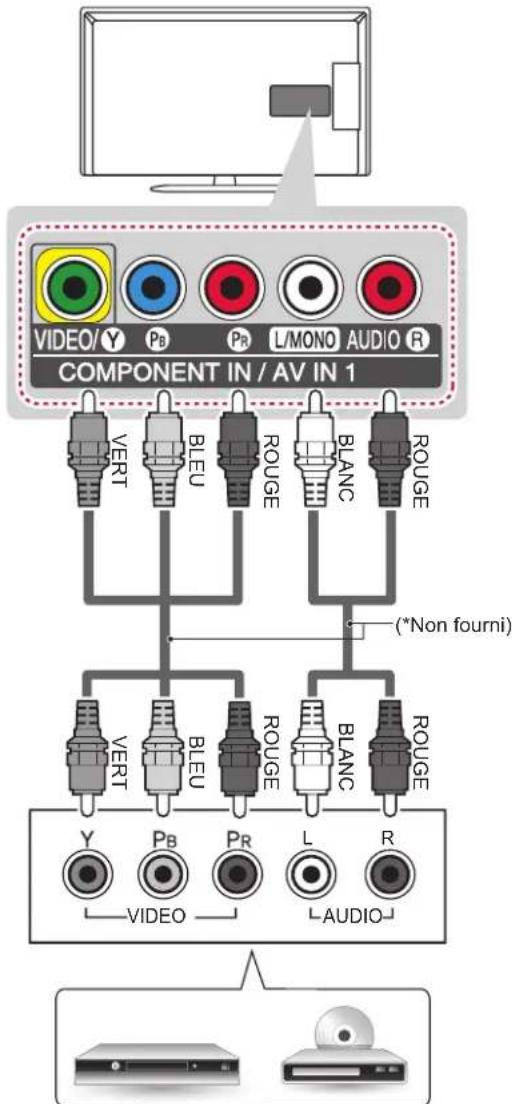

20 Connexion en composantes

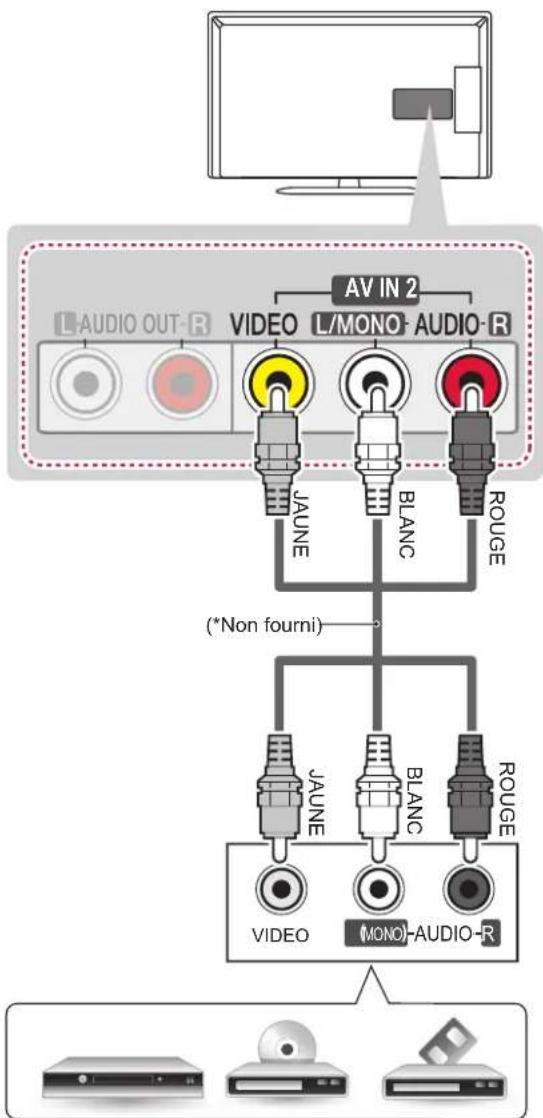

21 Connexion composite

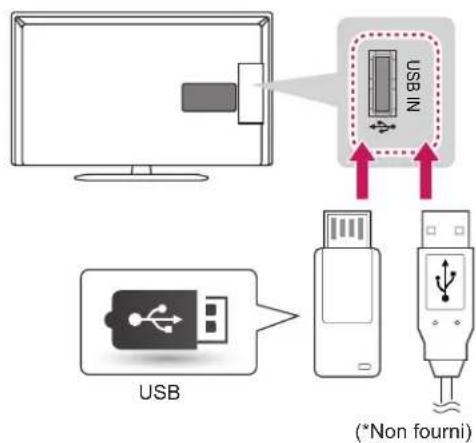

21 Connexion d'un périphérique USB
22 Raccordement à un système audio

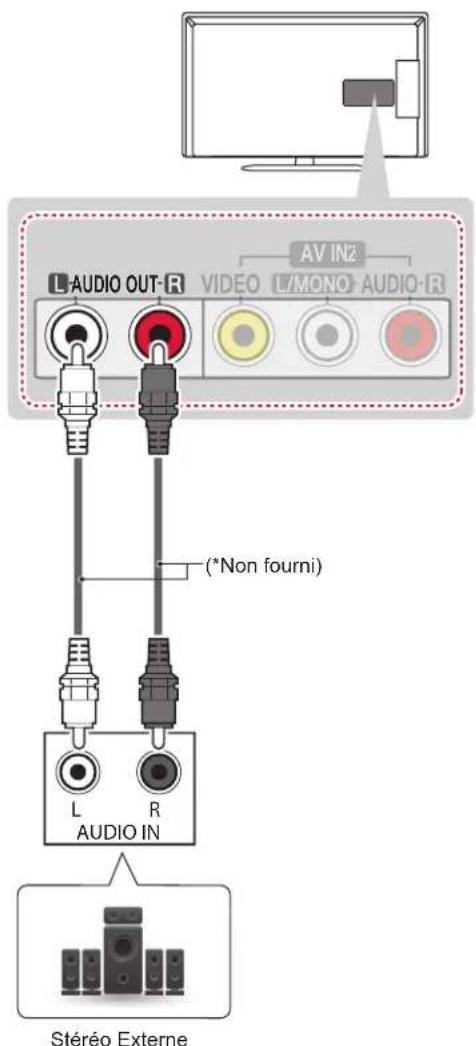

22 - Connexion stereo externe

23 TELÉCOMMANDE

24 REGARDER LA TV

24 Première mise en marche de la TV
24 Regarder la TV
24 Gestion des chaînes
24 - Configuration automatique des chaînes
25 - Configuration manuelle des chaînes
26 - Modification de votre liste de chaînes
26 - Sélection d'une chaine dans la liste de chaînes
26 Utilisation d'options supplémentaires
26 - Réglage du format de l'image
27 - Utilisation de la liste des sources

28 DIVERTISSEMENT

28 Connexion des péripériques de stockage USB

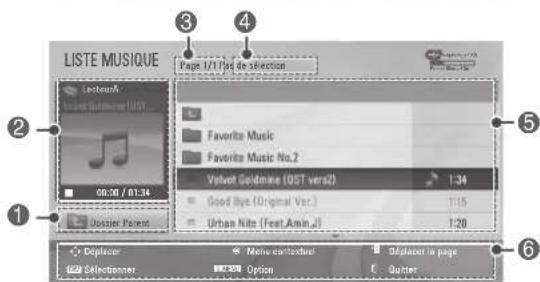

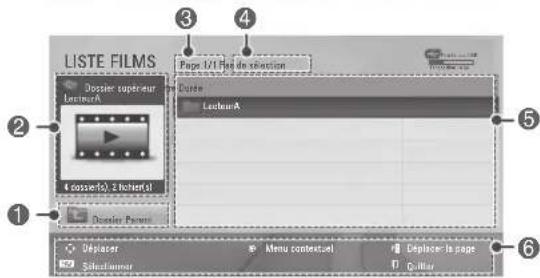

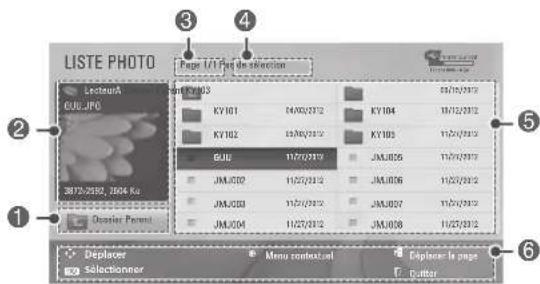

29 Navigation dans les fichiers

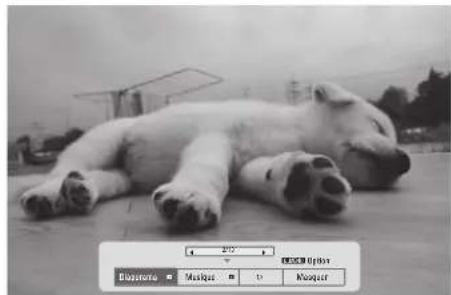

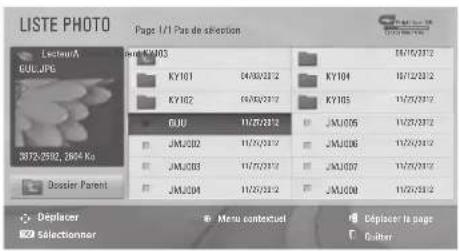

30 Visionnage de photos

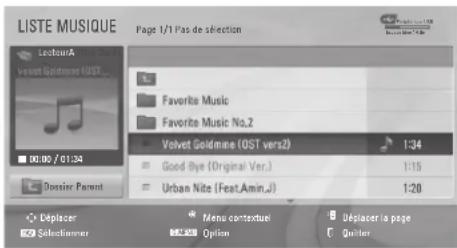

31 Eouter de la musique

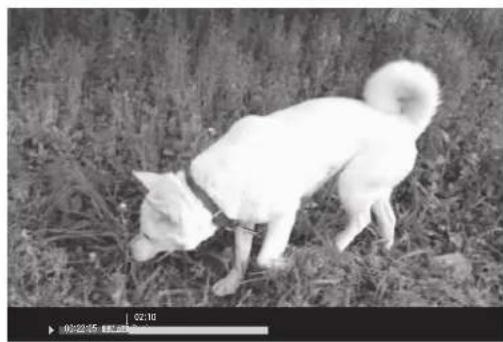

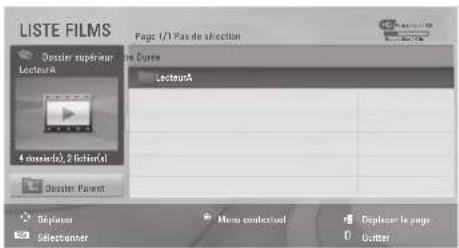

32 Lecture video
34 Guide DivX® VOD

35 PERSONNALISATION DES PARAMÉTRES TV

35 Accès aux menus principales
35 Personnalisation des paramêtres
35 - Paramétres Configuration

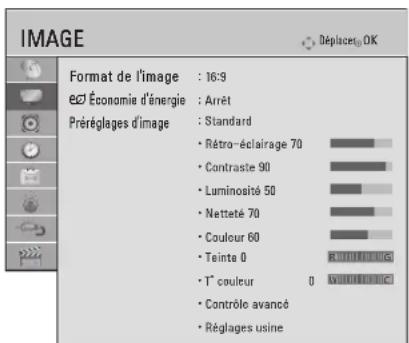

36 - Paramétres IMAGE

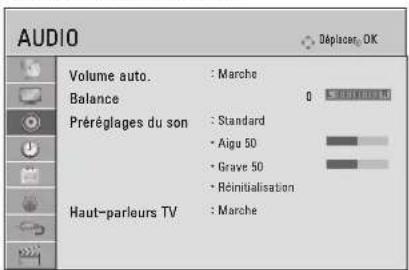

38 - Paramétres AUDIO
39 - Paramétres HEURE
40 - Paramétres OPTION
40 - Paramètres VERROU

41 TÉLÉTEXTE

41 Activer et désactiver le télétexte
41 Simple
41 - Sélection de la page
41 - Programmation d'une touche de couleur en mode LIST (LISTE)
41 Fastext
41 - Sélection de la page
41 Fonction de telèxte spéciale

42 MAINTENANCE

42 Nettoyage de votre TV
42 - Écran, cadre, boîtier et support
42 - Cordon d'alimentation

42 DÉPANNAGE

43 SPECIFICATIONS

46 LICENCES

AVERTISSEMENT

• Si vous ignorez ces messages d'advertissement, vous risquez d'être gravement blessé, de provoquer un accident ou d'entraîner la mort.

ATTENTION

• Si vous ignorez ces messages de sécurité, vous risquieriez de vous blesser légarement ou d'endommager le produit.

REMARQUE

• Les remarques vous aient à comprendre et à utiliser le produit en toute sécurité. Veuillez dire attentivement les remarques avant d'utiliser le produit.

CONSIGNES DE SECURITÉ

Veuillez tire attentivement ces consignes de sécurité avant d'utiliser le produit.

AVERTISSEMENT

N'installez pas la TV et la télécommande dans les environnementssuivants
- Un emplacement exposé à la lumière directe du soleil;
-Unezonefortement humide comme une salle de bain;
- A proximé d'une source de chaleur comme une cusinière et tout autre apparéil produit de la chaleur ;
- A proximé d'un plan de travail de cuisine ou d'un humidificateur ou elles pouraient facilement etre exposées à la vapeur ou à l'huile ;
- Une zone exposée à la pluie et au vent ;
- A proximé de conteneurs d'eau comme des vases.

Le non-respect de cette consigne peut provoquer un incendie, une electrocution, un dysfonctionnement ou une déformation du produit.

N'installez pas le produit dans un endroit exposé à la poussière.

Le non-respect de cette consigne peut provoquer un incendie.

La fiche secteur est I'element de connexion. La fiche doit etre always accessible.

• Ne touche pas la fiche d'alimentation avec les mains mouillées. En outre, si la fiche du cordon est mouillée ou couverte de poussière, sechez ou essuyez complètement le cordon d'alimentation. L'humidité excessive peut provoquer des risques d'électrocution.

Veiliez a raccorder le cable d'alimentation a une prise de terre. (Ne s'applique pas aux appeareils ne nécessitant pas une mise à la terre.) Si ce n'est pas le cas, vous risquez d'être electrocuté ou blessé.

Fixez correctement le cable d'alimentation. Si le cable d'alimentation n'est pas correctement fixe, un incendie peut se déclarer
Assurez-vous que le cordon d'alimentation n'est pas en contact avec des objets chauds comme un chauffage. Le non-respect de cette consigne peut provoquer un incendie ou une électrocution
- Ne placez pas d'objets lourds, ou le produit lui-même, sur les câbles d'alimentation.
Le non-respect de cette consigne peut provoquer un incendie ou une électrocution.
- Pliez le cable d'antenne entre le batiment interieur et extérieur pour empêcher la plue de s'écouler à l'intérieur. L'eau pourrait endommager le produit et provoquer une electrocution.
Lorsque you fixez une TV au mur, veilliez a ne pas l'accrocher a laide des cables d'alimentation ou de signal situés a l'arriere. Cela risque de provoquer un incendie ou une electrocution.
- Ne branchez pas trop d'appareils electriques sur une seule multiprise murale Le non-respect de cette consigne peut provoquer un incendie resultant d'une surchauffe.
- Ne faites pas tomber le produit ou ne le laïsez pas tomber lors du branchement de périhériques externes. Le non-respect de cette consigne peut entrainer des blessures ou endommager le produit.

• Conservez le matériel d'emballage anti-moisissure ou l'emballage en vinyle hors de portée des enfants. Le matériel anti-moisissure est dangereux en cas d'ingestion. En cas d'ingestion par mégarde, faites vomir la personne et rendez-vous à l'hopital le plus proche. En outre, l'emballage en vinyle peut entraîner une asphyxie. Conservez-le hors de portée des enfants.

• Ne laissiez pas les enfants grimper sur la TV ou s'agripper dessus. Dans le cas contraire, la TV risque de tomber, ce qui peut entraîner des blessures graves.

• Respectez les régles de sécurité lors de la mise au rebut des batteries pour évider qu'un enfant ne les avale. En cas d'ingestion, consultez immédiatement un mèdecin.

N'insérez pas de conducteur ( comme une baguette métallique) dans l'une des extrémités du cable d'alimentation si l'autre extrémité est reliée au terminal d'entrée mural. En outre, ne touche pas le cable d'alimentation juste après le raccordement au terminal d'entrée mural. Vous pouriez vous électrocuter.( selon le modele)

Veillez a ne pas placer ou
conserver des substances
inflammables a proximite du
produit. Une manipulation imprudente
des substances inflammables
presente un risque
d'explosion ou d'incendie.

• Ne laissez pas tomber d'objets métalliques (pièces de monnaie, épinges à cheveux, baguettes métalliques ou fils) ou d'objets inflammables (papier et allumettes) dans le produit. Surveillance particulièrement les enfants. Cela pourrait provoquer une électrocution, un incendie ou des blessures. Si un corps étranger tombe dans le produit, débranchez le cable d'alimentation et contactez le centre de services.

• Ne vaporisez pas d'eau sur le produit ou ne le frottez pas avec une substance inflammable (diluant ou benzène). Vous risqueriez de provoquer une electrocution ou un incendie.

• Evitez tout impact d'objets avec l'appareil ou toute chute d'objets sur l'appareil, et ne laissiez rien tomber sur l'écran.
  Vous risqueriez de vous bleisser ou d'endommager le produit.

• Ne touchez jamais ce produit ou l'antenna en cas de tonnerre ou d'orage.
  Vous pourrait vous electrocycler.

• Ne touchez jamais la prise murale lors d'uneuite de gaz ; ouvre les fenêtes et arez la piece. Le non-respect de cette consigne peut provoquer un incendie ou des brûlures dues aux étincelles.

• Ne démonze pas le produit, ne le réperez pas et n'y apportez aucune modification.
  Vous risqueriez de provoquer une électrocution ou un incendie.
  Contactez le centre de services pour les vérifications, les calibrages et les réparations.

Si vous etes confronte a l'une des situations suivantes, débranchez immidiatement le produit et contactez notre centre de services local.

• Le produit a recu un choc

• Le produit a eté endommagé

• Des corps étrangers sont entre dans le produit

• Le produit dégage de la fumée ou une oedur étrange

Le non-respect de cette consigne peut provoquer un incendie ou une électrocution.

• Si vous n'utilise pas le produit pendant une période prolongée, débranche le cable d'alimentation du produit.

Une couche de poussiere peut provoquer un incendie; une dépréciation de l'isolement peut provoquer uneuite électrique, une électrocution ou un incendie.

N'exposez pas l'appareil à la pluie ni aux éclaboussures. Ne placez pas d'objets contenant du liquide (teils qu'un vase) sur le produit.

ATTENTION

• Installé le produit à l'écart des ondes radio.

La distance entre une
antenne exterieure et les
lignes d'alimentation doitetre
suffisante pour eviter tout
contact physique en cas de
chute de I'antenne.
Le non-respect de cette
consigne peut provoquer une
electrocution.

N'installez pas le produit sur des etagères instables ou des surfaces inclinées. Evitez également les endroits soumis à des vibrations ou ne permettant pas de supporter correctement le produit. Dans le cas contraire, le produit risque de tomber ou de se returner, ce qui peut provoquer des blessures ou endommager le produit.

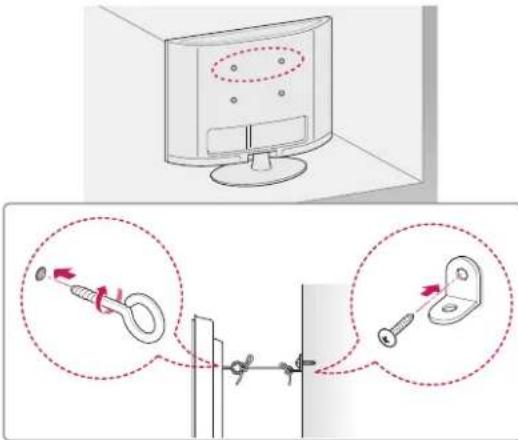

• Si vous installez la TV sur un support, veillez à empêcher le produit de se renverser. Dans le cas contraire, le produit risque de tomber, ce qui peut entrainer des blessures.

• Si vous essayez de monter le produit sur un mur, fixez une interface de montage VESA standard (pièces en option) à l'arrête du produit. Lorsque vous installez le poste à l'aide d'un support mural (pièces en option), fixez-le solidement pour éviditer qu'il ne tombe.
  Utilisez uniquement des éléments de fixation/ accessoires agreés par le fabricant.

Lors de l'installation de l'antenne, consultez un agent de maintenance qualifié. Le non-respect de cette consigne peut provoquer un incendie ou une électrocution.

• Nous vous recommendons de garder une distance équivalente à 2 à 7 fois la diagonale de l'écran lorsque vous regardez la TV. Regarde la TV de façon prolongée peut provoquer des troubles de la vue.

Utilisez uniquement le type de piles spécifique. Le non-respect de cette consigne peut endommager la télécommande.

N'utilise pas simultanement de nouvelles piles et des piles usages. Ceci pourrait provoquer la surchauffe des piles et une fuite de liquide.

N'exposez pas les piles à une température excessive (directement sous les rayons du soleil, pres d'une cheminée ouverte ou d'un radiateur, par exemple).
N'utilisez pas des piles non-rechargeables dans le chargeur de I'appareil.

Assurez-vous qu'aucun objet n'est place entre la télékomande et son capteur.

• La lumière du soleil ou un éclairage puissant peut perturber le signal de la télékommande. Le cas échéant, assimbrissez la piece.

Lorsque you branchez des peripériques externes comme des consoles de jeu video, voirlez à ce que les cables de raccordement soient assez longs. Dans le cas contraire, le produit risque de tomber, ce qui peut provoquer des blessures ou endommager le produit.

• Ne mettez pas le produit sous/hors tension en branchant et en débranchant le cordon d'alimentation de la prise. (N'utilise pas le cordon d'alimentation en tant qu'interrupteur.)
  Vous risqueriez de provoquer une panne mécanique ou une électrocution.

Veuillez suivre les instructions d'installation ci-après pour empêcher une surchauffe du produit.

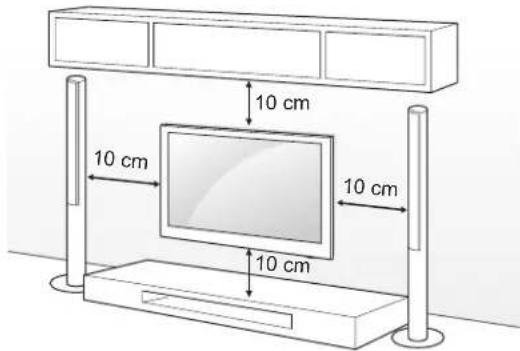

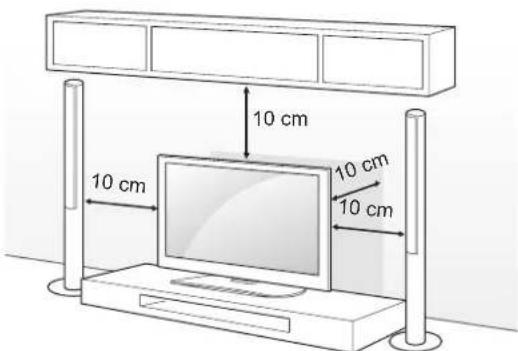

-La distance entre le produit et le mur doit etre d'au moins 10 cm.
- N'installez pas le produit dans un endroit non aéré (par ex., dans une bibliothèque ou dans un placard).
- N'installé pas le produit sur un tapis ou un coussin.
Assurez-vous que laération n'est pas obstrée par une nappe ou un rideau.

Le non-respect de cette consigne peut entrainer un incendie.

Évitez de toucher les ouvertures de ventilation lors de l'utilisation prolongée du télévisueur car elles peuvent surchauffer. Ceci n'afecte enaucun cas le fonctionnement ou la performance du produit.

• Examinez régulierement le cordon de votre apparéil et si vous détectez des signes d'endommagement ou de déterioration, débranchez-le. Cesses alors d'utiliser l' apparéil et demandez à un prestataire de services autorisé de replacer le cordon par une piece identique.

• Évitez de laisser la poussière s'accumuler sur les tiges de la fiche d'alimentation ou de la prise électrique.
  Le non-respect de cette consigne peut provoquer un incendie.

• Protégez le cordon d'alimentation contre les mauvais traitements physiques ou mécaniques, la torsion, la piurge, le pincement, et évitez qu'il ne puisse être pris dans une porte ou que l'on puisse marcher dessus. Vérifie soignement les fiches, les prises murales et les points de sortie du cordon de l'appareil.

N'appuyez pas avec force sur l'écran avec la main ou avec un objet pointu, tel qu'un clou, un crayon ou un stylo afin d'éviter de le rayer.

• Évitez de toucher l'écran ou de maintainir les doigs dessus de manière prolongée. Cela peut en effet provoquer des déformations provisoires de l'image.

Lors du nettoyage du produit et de ses composants, débranchez le cordon d'alimentation et essuyezles à l'aide d'un chiffon doux. Une pression excessive peut provoquer des rayures ou une décoloration. Ne vaporisez pas d'eau et n'utilise pas de chiffon mouillé. N'utilise jamais de produit à partir, de produit lustrant pour voiruit ou industriel, d'abrasifs ou de cire, de benzene, d'alcool, etc., qui risqueraient d'endommager le produit et son écran. Le non-respect de cette consigne peut provoquer un incendie ou une électrocution, ou endommager le produit (déformation, corrosion ou cassure).

Tant que l'unité est connectée à la prise murale de secteur, elle n'est pas déconnectée de la source d'alimentation secteur, même si vous avez étéint l'unité à l'aide de l'INTERRUPTEUR.

Pour débrancher le cable, tenez-le par la fiche. Si les fils dans le cable d'alimentation sont déconnectés, cela peut provoquer un incendie.

Veillez a mettre le produit hors tension lorsque you le deplacez. Puis, debranchez les cables d'alimentation, les cables d'antenne et tous les cables de raccordement. La TV ou le cordon d'alimentation peuvent etre endommages,ce qui peut provoquer un incendie ou une electrocution.

• Vous doivent deux pour déplacer ou déballer le produit car ce dernier est lourd.
  Le non-respect de cette consigne peut entrainer des blessures.

	• Contactez le centre de services une fois par an pour nettoyer les composants internes du produit. Une accumulation de poussière peut provoquer des pannes mécaniques.
	• Confiez l'ensemble des réparations à du personnel qualifié. Confiez les réparations à du personnel qualifié dans les cas suivants: si la fiche ou le cordon d'alimentation secteur est endommagé, si un liquide a été renversé sur l'appareil ou si des objets sont tombés sur l'appareil, si l'appareil a été exposé à la pluie ou à l'humidité, si l'appareil ne fonctionne pas normalement ou s'il est tombé.
	• Si le produit est froid au toucher, ilaura se produit un petit « scintillagement » à sa mise en marche. Ce phénomène est normal et le produit n'est pas en cause.
	• L'écran haute technologie se caractérisse par une résolution de deux millions à six millions de pixels. Il est possible que de minuscules points noirs et/ou des points lumineux (rouge, bleu ou vert) de la taille d'un ppm s'affiche à l'écran. Cela n'indique pas un dysfonctionnement et n'afecte pas les performances et la fiabilité du produit. Ce phénomène survient également sur les produits tiers; aucun échange ou remboursement n'est possible.
	• Suivant votre position de visionnage (gauche/droite/haut/bas), la luminosité et la couleur de l'écran peuvent varier. Ce phénomène résultat des caractéristiques de l'écran. Il n'a aucun rapport avec les performances du produit et n'indique pas un dysfonctionnement.

L'affichage d'une image fixe (logo d'un canal de diffusion, menu à l'écran, scene d'un jeu video, etc.) pendant une durée prolongée peut endomgarer écran et provoquer une image rémanente; ce phénomène s'appele une brûlle d'écran. La garantie ne couvRE pas le produit pour une brûlle d'écran.

Évitez d'afficher une image fixe de façon prolongée sur l'écran de votre téléviseur (pas plus de 2 heures sur un écran LCD et pas plus d'une heures sur un écran plasma).

Si vous regardez votre TV de façon prolongée au format 4:3, une brûlle d'écran peut apparaitre sur le contour de l'écran.

Ce phénomène survient également sur les produits tiers ; aucun échange ou remboursement n'est possible.

- Sons générés

Bruit de craquement: un bruit de craquement, lorsque vous regardez ou éteignez la TV, est géné par une contraction thermique plastique liée à la température et à l'humidité. Ce bruit est usuel sur les produits nécessitant une déformation thermique. Bourdonnement du circuit électrique/de l'écran: bruit faible géné par un circuit de commutation haute vitesse qui permet le fonctionnement du produit en fournissant la majore partie de l'alimentation. Il varie en fonction du produit.

Ce son géné n'afecte ni les performances ni la fiabilité du produit.

REMARQUE

L'image ci-dessous peut etre differente de celle affichee sur voitre taveliseur.
L'affichage a l'écran de votre TV peut différer légarement de celui qui est presenté dans ce manuel.
- Les menus et options disponibles peuvent être différents selon la source d'entrée ou le modele de produit utilisé.
- De nouvelles fonctionnalités pourront être ajoutées ultérieurement à ce téléviseur.
- La TV peut être mise en mode veille pour réduire la consommation d'électricité. Pour réduire la consommation d'énergie, la TV doit être éteinte si personne ne la regardependant un certain temps.
- La consommation d'énergie pendant l'utilisation peut être limitée de façon significative en réduisant la luminosité de l'image. Cela aura pour effet de réduire le coût global de fonctionnement.

PROCEDURE D'INSTALLATION

1 Ouvrez la boite et assurez-vous d'avoir tous les accessoires.
2 Fixez le support au moniteur.
3 Connectez un périhérique exter au moniteur.

ASSEMBLAGE ET PREPARATION

Déballage

Vérifiez que la boîte de votre monitreur contient les éléments suivants. S'il manque des accessoires, contactez le reven-deur auprès duquel vous avez achété votre produit. L'aspect réel des produits et articles représentés dans ce manuel peut différer des illustrations.

ATTENTION

Afin d'optimiser la sécurité et la durée de vie du produit, n'utilise pas d'elements non agreés.
- La garantie ne couvre pas les dommages ou les blessures dus à l'utilisation déléments non agrés.
- Certains modèles ont un film plastic fin collé sur l'écran. Il ne doit pas être enlevé.

REMARQUE

• Les éléments fournis avec votre produit différé en fonction du modèle choisi.
• Les caractéristiques des produits ou le contenu de ce manuel peuvent être modifiés sans préavis en cas de mise à jour des fonctions.
• Pour une connexion optimale, les cables HDMI et les péripériques USB doivent comporter des connecteurs d'une épaissur inférieure à 10 mm et d'une largeur inférieure à 18 mm. Utilisez une rallonge prenatal en charge USB 2.0 si le cable USB ou la clé USB ne s'adapte pas au port USB de la TV.

^*A≤ 10 mm

Télécommande et piles (AAA)

(Voir p. 23)

Manuel d'utilisation Support de cable

(selon le modele) (Voirp.18)

Cordon d'alimentation

Vis du support

3EA,P5 x 25

4EA,M4×14

(uniquement LN510*

LN511, LN512, LN513*)

(Voir p. 12)

Vis du support

4EA,P5x25

4EA, M4 x 14

(uniquement LN515°)

(Voir p. 12)

Vis pour support de type étagère

3EA, M4 x 8

(uniqement LN515*)

(Voir p. 16)

Vis de montage sur un bureau

1EA

(Voir p. 13)

Support mural

(uniqement LN515*

(Voir p. 16)

Vis pour fixation murale

3EA,P5×69.5

(uniquement LN515*)

(Voir p. 16)

Boulons d'ancrage pour fixation murale

3EA

(uniqement LN515*)

(Voir p. 17)

LN511, LN512, LN513*)

(Voir p. 12)

Pieces et boutons

Boutons Description
^ √	Permet de parcourir les chaînes enregistrées.
+ -	Permet de régler le niveau du volume.
√	Permet de sélectionner l'options du menu en surbrilance ou de confirmer une entrée.
S Permet d'acceder au menu principal ou bien d'enregistrer votre entrée et de quitter les menus.
<	Permet de changer la source d'entrée.
◎	Permet de mettre le moniteur sous/hors tension.

Soulever et déplacer la TV

Lisez les consignes suivantes afin d'eviter de rayer ou d'endommager la TV en la déplacant, en la soulevant ou en la transportant, quels que soient le type et les dimensions de l'appareil.

ATTENTION

• Évitez toujours de toucher l'écran, car vous risquieriez de l'endommager.

• Nous vous recommendons de déplacer la TV dans sa boîte ou son emballage d'origine.

• Avant de déplacer ou de soulever la TV, déconnectez le cordon d'alimentation et tous les cables.
  Lorsque you soulevez la TV, orientez I'ecran à l'opposé de vous pour éviter de l'endommager.

• Maintenez fermement la TV par le haut et le bas du cadre. Veillez à ne pas la tener par la partie transparente, le haut-parleur ou la zone de la grille du haut-parleur.

Si vous teléviseur est volumineux, faites-vous aider par une autre personne.
Lorsque yous transporte la TV, tenez-la comme indique sur l'illustration suivante.

Lorsque you transportez la TV, ne I'expose pas à des secousses ou à des vibrations excessives.
Lorsque you transportez la TV, maintenez-la a la verticale, sans la coucher sur le cote ni l'incliner vers la gauche ou la droite.
N'exerce pas une pression excessive qui pourrait plier le chassis car cela pourrait endommager I'ecran.

Préparation du téléviseur

L'image ci-dessous peut etre differente de celle affichee sur voitre telleviseur.

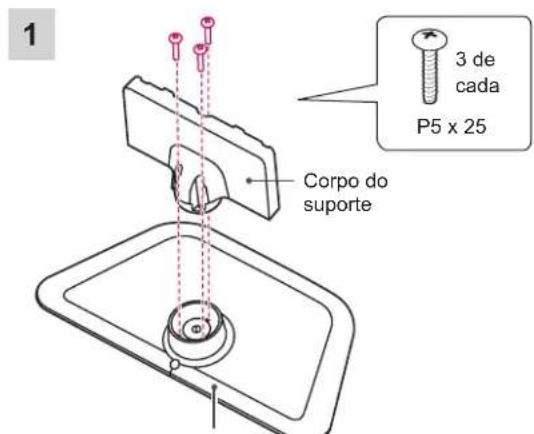

Fixation du support

LN510, LN511, LN512, LN513 LN515*

ATTENTION

Pour fixer le support a la TV, placez I'ecran face vers le bas sur une table ou sur une surface plane munie d'une protection pour eviter de rayer I'ecran
Assurez-vous que les vis sont placees et serrées correctement. (Si les vis ne sont pas correctement serrées, le moniteur peut s'incliner après son installation.) Ne serrez pas les vis en forçant excessivement, sous peine de les abîmer et de finir par les desserrer.

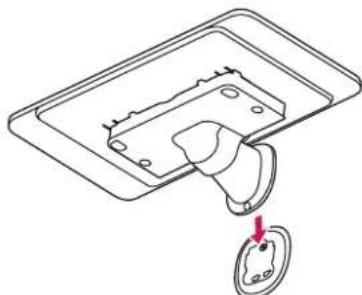

REMARQUE

• Procedez à l'inverse du processus de fixation pourrirer le support avant d'installer la TV sur unsupport mural.

Installation sur une table

1 Soulevez et positionnez la TV à la verticale sur une table.

Laissez au moins 10 cm entre le mur et le moniteur pour assurer une bonne ventilation.

2 Branchez le cordon d'alimentation sur une prise murale.

ATTENTION

• Ne placez pas la TV à cote ou sur des sources de chaleur. Cela pourrait provoquer un incendie ou autres dommages.

Fixation fiable de la TV sur une table

Fixez la TV sur une table pour l'empêcher de s'incliner vers l'avant, de s'endommager et de provoquer potentiellement des blessures. Pour fixer la TV sur une table, insérez et serrez la vis fournie à l'arrière du support.

AVERTISSEMENT

Pour eviter les risques de chute, il faut fixer solidement le téléviseur au sol/mur suivant les instructions d'installation. Le fait de faire basculer, de secouer ou de balancer la TV peut provoquer des blessures.

Fixation fiable de la TV au mur

(Cette option n'est pas disponible sur tous les modèles.)

1 Insérez et serrez les boulons à œil, ou les supports et les boulons à l'arrête de la TV.

-Si des boulons sont insere dans les trous des boulons a eil, devissez d'abord ces boulons.

2 Fixez les supports muraux avec les boulons sur le mur.

Ajustez le support mural et les boulons a oeil a l'arrive de la TV.

3 Attachez les boulons à œil et les supports muraux avec un cordon solide.

Le cordon doit rester en position horizontale par rapport à la surface plane.

ATTENTION

Veillez à empêcher les enfants de grimper sur la TV ou de s'y suspendre.

REMARQUE

Utilisez une plate-forme ou un meuble d'une largeur et d'une resistance suffisantes pour soutenir en toute sécurité la TV.
- Les supports, les boulons et les cordons ne sont pas fournis. Pour en savoir plus sur les accessoires en option, contactez votre revendeur.

AVERTISSEMENT

Si un téléviseur est posé à un endroit instable, il risque de chuter et représenté un danger potentiel. De nombreuses blessures, notamment chez les enfants, peuvent être évitées ennant les précautions suivantes:
Utiliser les boitiers et supports recommends par le fabricant du téléviseur.
Utiliser uniquement des meubles pouvant supporter en toute sécurité le poids du téléviseur.
Vérifier que le téléviseur ne surplombe pas le bord du meuble sur lequel il est posé.
» Ne pas placer le téléviseur sur un meuble haut (par exemple un placard ou une bibliothèque) sans l'attacher au meuble à l'aide d'un support adaptable.
» Ne pas poser le téléviseur sur du tissu ou tout autre matériel place entre le meuble et le téléviseur.
Sensibiliser les enfants aux dangers qu'ils encourent lorsqu'ils grimpent sur le meuble pour atteindre le téléviseur ou ses boutons de commande.

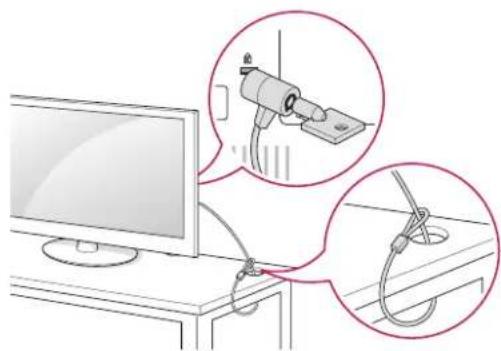

Utilisation du système de sécurité Kensington

(Cette option n'est pas disponible sur tous les modèles.)

Le connecteur du système de sécurité Kensington est situé à l'arrière du télévisuer. Pour plus d'informations sur l'installation et l'utilisation, reportez-vous au manuel fourni avec le système de sécurité Kensington ou consultez le site http://www.kensington.com.

Reliez le cable du système de sécurité Kensington entre le téléviseur et un meuble.

Fixation du support mural

Prenez les précautions nécessaires pour fixer le support mural en option à l'arrête de la TV. Installez-le sur un mur solide perpendicular au sol. Contactez du personnel qualifié pour fixer la TV sur d'autres matériaux de construction.

Pour l'installation murale, LG recommate I'intervention de professionnels qualifiés.

Veillez à utiliser des vis et un support mural conformes aux normes VESA. Les dimensions standard des kits de support mural sont indiquées dans le tableau suivant.

Achat séparé (support mural)

Modèle	32LN510*, 32LN511*, 32LN512*, 32LN513*, 32LN515*	39/42LN510*, 39/42LN511*, 39/42LN512*, 39/42LN513*
VESA (A x B) 200 x 100 200 x 200
Vis standard M4 M6
Nombre de vis 4 4
Support mural LSW1	30B LSW230B

ATTENTION

• Debranchez le cordon d'alimentation avant de déplacer ou d'installer la TV. Vous évitez ainsi tout risque d'électrocution.
• Si vous fixez la TV au plafond ou sur un mur oblique, le produit risque de tomber et de blesser quelqu'un. Utilisez un support mural LG agreé et contactez votre revendeur local ou une personne qualifiée.
• Ne serrez pas trop les vis. Cela pourrait endommager la TV et entraîner l'annulation de votre garantie.
  Utilisez des vis et supports de fixation murale répondant aux specifications de la norme VESA. La garantie ne couvRE pas les dommages ou les blessures dus a une mauvaise utilisation ou a l'utilisation d'accessoires non agreés.

REMARQUE

N'utilise que des vis repondant aux specifications de la norme VESA.
Le kit de support mural est fourni avec un manuel d'installation et les pieces nécessaires à l'installation.
- Le support mural est proposé en option. Pour en savoir plus sur les accessoires en option, contactez votre revendeur.
- La longueur des vis dépend du modele de support mural. Vérifiez leur longueur avant de professionnel à l'installation.
- Pour plus d'informations, consultez le manuel fourni avec le support mural.

Fixation de la tablette du support

L'image ci-dessous peut être différente de cette affichée sur votre téléviseur.

• Vous pouvez utiliser la tablette de support pour y placer le décodeur.

LN515*

1

2

REMARQUE

Pour installer un boulon d'ancrage pour fixation murale, reportez-vous à la page 17.

3

4

5

ATTENTION

Assurez-vous que les visses sont placées et serrées correctement. (Si les visses ne sont pas correctement serrées, le support peut s'incliner après son installation.)
Ne serrez pas les visses enforcant excessivement, sous peine de les abîmer et de finir par les desserrer.

Tablette de support

Conditions d'utilisation de la tablette du support

Dimensions du décodeur (W x D)	350mm x 150mm
Poids du décodeur 2,5kg
Poids maximal supporté 3,5kg

Fixation sur des murs en maconnerie

Utilisez les boulons d'ancrage pour les murs en béton, béton léger, pierre naturelle dure, briques de maconnerie en pierre naturelle douce et blocs creux qui ne risquent pas de se fissurer.

Suivez les instructions ci-dessous

• Vérifiez la matière du mur et l'épaissur de la finition.
• Lorsque vous installez le produit sur un mur dans une autre matière, assurez-vous que chaque point de fixation peut supporter une charge d'arrachement d'au moins 70 kgp (686 N) et un effort de cislaillement d'au moins 100 kgp (980 N).
• Utilisez une mèche de 8 mm de diamètre pour le béton et un marteau perforateur.

1

Vis pour fixation murale

5

6

1 Utilisez une mèche de 8 mm de diamètre et percez un trou d'une profondeur de 8 à 10 cm pour y placer le boulon d'ancrage.
2 Nettoyez le trou percé.
3 Insérez le boulon d'ancrage dans le trou. (à l'aide d'un marteau.)
4 Placez le support mural sur le mur en l'alignant avec l'emplacement du trou et. en plaçant vers le haut la piece permettant le réglage de l'angle.
5 Alignez le boulon du support mural avec le trou et serrez-le. Puis, serrez les boulons en exerçant une force de serrage de 45 à 60 kgp/cm.

2

Boulons d'ancrage pour fixation murale

3

4

Organisation des câbles

Utiliser des supports de cable afin de sécuriser et regrouper les cables.

Support de cable

ATTENTION

• Ne déplacez pas le téléviseur en le tenant par le clip de gestion des cables car ce dernier peut se briser et ainsi occasionner des blessures ainsi que des dommages au téléviseur.

ÉTABLISSEMENT DE ConnexIONS

Cette section relative ETABLISSEMENT DE CONNXIONS presente essentiellement des schémas pour les modèles LN510*.

Connectez divers péripériques externes à la TV et changez de mode de source d'entrée pour sélectionner un péripérique externe. Pour en savoir plus sur le raccordement d'un péripérique externe, reportez-vous au manuel fourni avec ce dernier.

Les peripheriques externes disponibles sont les suivants: récepteurs HD, lecteurs DVD, VCR, systèmes audio, périhériques de stockage USB, consoles de jeu et autres périhériques externes.

REMARQUE

• Le raccordement du périhérique externe peut différer du modele.
• Connectez des périhériques externes à la TV sans tener compte de l'ordre du port TV.
• Si vous enregistrez un programme TV sur un enregistreur de DVD ou un magnétoscope, veillez a raccorder le cable de source d'entrée du signal de la TV à la TV via un enregistreur de DVD ou un magnétoscope. Pour en savoir plus sur l'enregistrement, reportez-vous au manuel fourni avec le périhérique connecté.
• Veuiliez consultier le manuel de l'equipement externe contenant les instructions d'utilisation.
• Si vous connectez une console de jeu à la TV, utilisez le cable foumi avec la console de jeu.

Raccordement d'une antennne

Connectez la TV à une prise d'antenne murale avec un cable RF (75 Ω).

REMARQUE

Utilisez un séparateur de signaux pour utiliser plus de deux téléviseurs.
- Si la qualité d'image est mauvaise, installez correctement un amplificateur de signaux pour l'améliorer.
- Si vous utilisez une antenné et que la qualité d'image est mauvaise, essayez de réaligner l'antenna dans la bonne direction.
- Le cable et le convertisseur d'antenne ne sont pas fournis.

Connexion HDMI

Permet de transmettre les signaux video et audio
numériques d'un péripérisque externe vers la TV.
Connectez le péripérisque externe et la TV avec le cable
HDMI comme indiqué sur l'illustration suivante.

Choisissez un port d'entrée HDMI pour étabir la connexion. Peu importe le port que vous utilisez.

REMARQUE

• Pour obtenir une meilleure qualité d'image, il est recommendé d'utiliser la TV avec une connexion HDMI.
  Utilisez le tout nouveau cable haut débit HDMI™
• Les cables HDMI™ haute vitesse sont testés pour transporter un signal HD jusqu'à 1080p.
• Formats audio HDMI pris en charge: Dolby Digital (jusqu'à 48 kHz), PCM (jusqu'à 192 KHz, 32k/44,1k/48k/88k/96k/176k/192k)*DTS non pris en charge.

Connexion en composantes

Permet de transmettre les signaux audio et video
analogiques d'un périhérique externe vers la TV.
Connectez le périhérique externe et la TV avec un cable
composante comme indiqué sur l'illustration suivante.

DVD / Blu-Ray / boillier cable HD

REMARQUE

Si les cables sont mal installés, l'image peut s'afficher en noir et blanc ou avec des couleurs de mauvaise qualite

Connexion composite

Permet de transmettre les signaux audio et video
analogiques d'un périhérique externe vers la TV.
Connectez le périhérique externe et la TV avec le cable
composité comme indiqué sur l'illustration suivante.

DVD / Blu-Ray / boittier cable HD / VCR

Connexion d'un périphérique USB

Connectez un périphérique de stockage USB comme une clé USB, un disque dur exteme ou une carte mémoire USB à la TV et accédez au menu USB pour utiliser divers fjichiers multimédia.

Raccordement à un système audio

Vous pouvez utiliser un système audio externe platot que les haut-parleurs intégrés.

• Si vous utilisez un périhérique audio externe à la place du haut-parleur intégré, les haut-parleurs TV doivent être désactivés.

Connexion stereo externe

Utilisée pour brancher un ampli externe ou pour ajouter un caisson de basses à votre système de son surround.

TÉLÉCOMMANDE

Les descriptions containes dans ce manuel font reference aux touches de la telecommande. Veuillez ire attentivement ce manuel et utiliser correctement la TV.

Pour changer les piles, ouvre le couvercle et remplacez-les (modèle : 1,5 V AAA). Faites correspond les pôles ⊕ et Āvec les signes sur l'étiquette placée à l'intérieur du compartment, puis reférerlez couvercle.

Pour retirer les piles, faites l'inverse de la procedure l'installation.

ATTENTION

N'associez pas des piles neuves avec des piles anciennes, car cela pourrait endommager la telecommande.
- En mode analogique et dans certains pays, il est possible que certaines touches de la télécommande ne fonctionnent pas.

Veillez a orienter la télécommande vers le capteur situé sur la TV.

(MARCHE-ARRÊT)	Permet d'éteindre ou d'allumer la TV.
TV Permet de revenir à l'affichage TV à partir de n'importequel mode.
Q.MENU Permet d'accéder aux raccourcis.
PICTURE Permet de modifier les préréglages d'image.
SOUND Permet de modifier les préréglages du son.
INPUT Permet de changeur la source d'entrée.
Touches numériques Permettent de saisir des chiffres.
LIST Permet d'accéder à laiste des programmes.
Q.VIEW Permet de revenir au programme précédemmentvisionné.
FAV Permet d'accéder à laiste des programmes préférés.
I/II Permet de sélectionner la sortie son.
MUTE	Permet de couper tous les sons.
Δ+-	Permet de régler le niveau du volume.
P ∧ √	Permet de parcourir les chaînes enregistrées.
PAGE ∧ √	Permet de passer à l'écran précédent ou suivant.
SETTINGS	Permet d'accéder aux menus principaux.
Touches de navigation(haut/bas/gauche/droite)	Permettent de parcourir les menus ou options.
OK ⊙	Permet de sélectionner les menus ou options et deconfirmer votre entrée.
BACK ⊙	Permet de revenir au niveau précédent.
EXIT	Permet d'effacer les informations affichées à l'écran etde revenir à l'affichage TV.
1 TOUCHES TÉLÉTEXTE	Ces touches sont utilisées pour le télétexte.
Touches de commande(®, , , II, , ), )	Permet de contrôleles les menus USB.
2 Touches de couleur	Ces touches permettent d'accéder à des fonctionsspeciales dans certains menus.(®, rouge, , : vert, , : jaune, , : bleu)

REGARDER LA TV

Première mise en marche de la TV

Lorsque vous allumez la TV pour la première fois, l'écran Réglages usine s'affiche. Sélectionnez une langue et personnelise les paramétres de base.

1 Branchez le cordon d'alimentation sur une prise électrique. Le voyant lumineux devient rouge et la TVonne en mode Veille.
2 En mode Veille, appuyez sur la touche Marche-arrêt de la télécommande ou sur le bouton du téléviseur pour allumer la TV. L'écran de configuration initiale s'affiche lorsque vous allumez la TV pour la première fois.

REMARQUE

• Vous pouvez également acceder à l'options Régliages usine en accedant à OPTION dans le menu principal.

3 Suivez les instructions à l'écran pour personnelier les paramètres de votre TV selon vos préférences.

Langue

Permet de selectionner la langue d'affichage.

Réglaged'environnement

Permit de selectionner Usage familial pour l'environnement familial.

Réglage de l'heure

Permet de selectionner le fuseau hora et l'heure d'etre.

Recherche auto.

Permet de rechercher et d'enregister automatique les chaînes disponibles.

REMARQUE

• Pour obtenir une bonne qualité d'image dans un environnement familial, Sélectionnez le mode Usage familial.
• Le mode Expo. est adapté à l'environnement de la vente au détail.
• Si vous sélectionnez le mode Expo., vos réglages personnalisés seront raménés aux valeurs par défaut du mode Expo. en 5 minutes.

4 Lorsque les paramètres de base sont seLECTIONnés, appuyez sur OK.

REMARQUE

• Si vous n'effectuez pas la configuration initiale, l'écran Reglages usine s'affiche chaque fois que vous allumez la TV
• Debranchez le cordon d'alimentation de la prise de courant si la TV ne doit pas etre utilisee pendant une periode prolongee.

Regarder la TV

1 En mode veille, appuyez sur la touche (MARCHE-ARRÉT) pour allumer la TV.
2 Appuyez sur INPUT et selectionnez TV.
3 Pour eteindre la TV, appuyez sur la touche (MARCHE-ARRET). La TV bascule en mode veille.

Gestion des chaînes

Configuration automatique des chaînes

Permet de couver et de stocker automatiquement toutes les chaînes disponibles.

1 Appuyez sur REGLAGES et sur les touches de navigation pour acceder à l'option CONFIGURATION, puis sur OK.
2 Appuyez sur les touches de navigation pour acceder à l'option Recherche auto., puis sur OK.
3 Appuyez sur les touches de navigation pour acceder à l'option Demarrer et selectionnez Demarrer pour commencer la recherche automatique. La TV recherche et enregistre automatiquement les chaînes disponibles.
4 Pour revenir au menu précédent, appuyez sur BACK.

Configuration manuelle des chaînes

La configuration manuelle vous permet de rechercher manuellement les chaînes et de les placer dans l'ordre de votrechoix.

1 Appuyez sur SETTINGS et sur les touches de navigation pour acceder à l'option Configuration.
2 Appuyez sur les touches de navigation pour acceder à l'option Recherche manuelle.
3 Appuyez sur les touches de navigation pour acceder à l'option Sauvegarder.
4 Appuyez sur les touches de navigation ou sur les touches numériques pour atteindre le numero de chaine souhaite.
5 Appuyez sur les touches de navigation pour acceder à l'option Systeme.
6 Appuyez sur les touches de navigation pour acceder à l'option TV System (Système TV).
7 Appuyez sur les touches de navigation pour acceder à l'option Band (Bande).
8 Appuyez sur les touches de navigation pour acceder à l'option V/UHF ou Cable.
9 Appuyez sur les touches de navigation pour acceder à l'option Chaine.
10 Appuyez sur les touches Navigation ou les touches numériques et selectionnez le numero de la chaîne souhaitée.
11 Appuyez sur les touches de navigation pour acceder à l'option Recherche.
12 Appuyez sur les touches de navigation pour commencer la recherche.
13 Appuyez sur OK pour enregistrer.
14 Pour revenir au menu precedent, appuyez sur

BACK

REMARQUE

• Pour enregistrer une autre chaine, repêze les étapes 3 à 13.

Attribution d'un nom de chaîne

Vous pouvez attribuer un nom de chaine d'une longueur maximale de cinq caractères pour chaque numero.

1 Appuyez sur SETTINGS et sur les touches de navigation pour acceder à l'option Configuration.
2 Appuyez sur les touches de navigation pour acceder à l'option Recherche manuelle.
3 Appuyez sur les touches de navigation pour acceder à l'option Nom.
4 Appuyez sur les touches de navigation pour selectionner la position et désirer le deuxième caractère, et ainsi de suite. Vous pouze utiliser l'alphabet de A à Z, les chiffres de 0 à 9, +/ - et l'espace. Appuyez ensuite sur OK.
5 Appuyez sur OK pour enregistrer.
6 Pour revenir au menu précédent, appuyez sur BACK

Mise au point

La mise au point n'est en principe nécessaire qu'en cas de mauvaise reception.

1 Appuyez sur SETTINGS et sur les touches de navigation pour acceder à l'option Configuration.
2 Appuyez sur les touches de navigation pour acceder à l'option Recherche manuelle.
3 Appuyez sur les touches de navigation pour acceder à l'option Réglage fin.
4 Appuyez sur les touches de navigation pour effectuer une mise au point offrant une qualite optimale d'image et de son.
5 Appuyez sur OK pour enregistrer.
6 Pour revenir au menu précédent, appuyez sur BACK

Modification de votre liste dechains

Lorsqu'un numero de programme est ignore, vous ne pouvez plus le selectionner avec la touche P pendant le visionnage normal.

Pour selectionner la chaine, saisissez directement son numero avec les touches NUMERIQUES ou selectionnez-la dans le menu Programme Edit (Edition des chaines).

Cette fonction vous permet d'ignorer les chaînes enregistrées.

1 Appuyez sur SETTINGS et sur les touches de navigation pour acceder à l'option Configuration.
2 Appuyez sur les touches de navigation pour acceder à l'option Programme Edit (Édition des chaînes).
3 Editez les chaines à l'aide des touches suivantes.

Boutons Description
Bouton rouge	Permet de supprimer une chaîne. Appuyez deux fois sur le bouton rouge. La chaîne séLECTIONnée est supprimée, et toutes les chaînes suivantes remontent d'une position.
Bouton jaune	Permet de modifier la position d'une chaîne. Appuyez à nouveau sur le bouton jaune pour désactiver cette fonction.
Bouton bleu	Permet d'ignorer un nombre de chaîne. Appuyez à nouveau sur le bouton bleu pour annuler cette action.

4 Pour revenir au menu precedent, appuyez sur BACK.

Selection d'une chaine dans la liste de chaînes

1 Appuyez sur LIST pour acceder à la liste des chaines.
2 Appuyez sur les touches de navigation pour selectionner la chaine souhaitee, puis appuyez sur OK.
3 Lorsque vous revenez au menu precedent, appuyez sur LIST.

REMARQUE

• Certaines chaînes s'affichent en bleu. Elles ont été configurées pour être ignoreses par la programmation automatique ou en mode Programme Edit (Édition des chaînes).
• Certaines chaines dont le numero apparait dans la liste de chaines indiquent qu'aucun nom ne leur est attribué.

Utilisation d'options supplémentaires

Réglage du format de l'image

Redimensionnez l'image pour la voir a sa taillé optimale en appuyant sur Q.MENU ou en accédant à l'options Format de l'imag dans le menu IMAGE.

REMARQUE

• Les formats d'image disponibles dépendent de la source d'entrée.

• 16:9 : permet de redimensionner les images en fonction de la largeur de l'écran.

• Signal original: permet d'afficher les images video en respectant leur taille d'origine et sans rigner les contours de l'image. (Cette fonction est disponible en mode Composant/HDMI (720P/1080i/1080p).

REMARQUE

• Si vous seLECTIONnez Signal original, les bruits de l'image peuvent s'afficher à la limite du signal d'origine.

• Original : lorsque votre TV recoit un signal d'écran large, elle modifie automatiquement le format de l'image diffusée.

4:3:permet de redimensionner les images au format precedent standard 4:3.

14:9 : permet d'afficher un format d'image 14:9 ou une chaîne TV générale en mode 14:9. L'affichage 14:9 est visionné de la même façon qu'en 4:3, mais est décalé vers le haut et vers le bas.

• Zoom: permet de formater une image pour l'adapter à la largeur de l'écran. Le haut et le bas de l'image peuvent ne pas s'afficher.

Zoom cinema 1:permet de formater une image avec le rapport panoramicque 2.35:1. Pour modifier le format du zoom cinema, appuyez sur les touches < ou>.Sa plage est comprise entre 1 et 16.

REMARQUE

• Si vous agrandissez ou réduisez l'image, celle-ci peut être déformée.

Utilisation de la liste des sources

Selection d'une source d'entree

1 Appuyez sur INPUT pour acceder aux sources d'entrée. - Chaque source d'entrée correspond à un ap connecté.
2 Appuyez sur les touches de navigation ou sur le bouton INPUT pour acceder à l'une des sources d'entrée et appuyez sur OK.
L'image ci-dessous peut etre differente de celle affichee sur vous televiseur.

Source d'entrée	Description
TV Permet de regarder la TV par voie hertzienne et par le cable.
AV Permet de regarder des vidés depuis un magnétoscope ou un apparil externe.
Component À s'électionner lorsqu'el'utilisation du DVD ou du décodeur numérique dépend du connecteur.
HDMI Permet devisionner des vidés à partir d'un système Home cinema ou d'autres apparils HD.

DIVERTISSEMENT

(selon le modele)

L'image ci-dessous peut etre differente de cette affichee sur votre téléviseur.

Connexion des péripériques de stockage USB

Connectez des péripériques de stockage USB (disque dur externe, mémoire USB) à la TV et utilise les fonctionnalités multimédia (Consultez la section « Parcourir des fichiers » p.29).

Connectez une clé USB ou un lecteur de carte mémoire USB à la TV comme illustré ci-dessous.

Veiliez à débrancher correctement les périhériques de stockage USB connectés afin d'éviter d'endommager les fichiers ou la TV.

1 Appuyez sur Q.MENU pour acceder aux menus rapides.
2 Appuyez sur les touches Navigation pour acceder à l'option Ejecter, puis sur OK.
3 Déconnectez le périphérique de stockage USB uniquement quand le message signalant que la déconnexion est autorisée s'affiche.

ATTENTION

• N'eteignez pas la TV lorsqu'un pérophérique USB est connecté et ne retirez pas un pérophérique USB connecté à la TV. Le non-respect de cette consigne pourrait entrainer une perte des fichiers ou endommager le pérophérique de stockage USB.
• Sauvegardez vos fichiers enregistrés sur un périhérique de stockage USB. Vous risquez en effet de perdre ou d'endommager les fichiers, ce qui n'est pas nécessairement couvert par la garantie.

Conseils pour l'utilisation de périphériques de

stockage USB

• Un seul périphérique de stockage USB peut être détecté.
• Les périhériques de stockage USB connectés via un concentrateur USB ne sont pas détectés.
• Un périphérique de stockage USB utilisant un programme de reconnaissance automatique peut ne pas être détecté.
• Un périphérique de stockage USB qui utilise son propre pilote peut ne pas être détecté.
• La vitesse de reconnaissance d'un périhérique de stockage USB peut varier en fonction du périhérique.
• Veuillez ne pas eteindre la TV ni debrancher le peripherique USB lorsque le peripherique de stockage USB connecte est en cours d'utilisation. Si ce peripherique est retire ou debranché de maniere soudaine, il y a risque d'endommagement des fichiers stockés ou du peripherique de stockage.
• Veuillez ne pas connecter le périhérique de stockage USB qui a fait l'objet d'une manipulation incorrecte sur le PC. Il peut provoquer un dysfonctionnement ou empêcher la lecture. Utilisez exclusivement un périhérique de stockage USB contenant des fichiers audio ou image normaux.
  Utilisez plusieurs péripérisques de stockage USB formaté sous le système de fichier FAT16, FAT32 ou NTFS.
• Le périhérique de stockage USB doit être raccordé avec son cable d'origine.
• Certains périhériques de stockage peuvent ne pas être pris en charge ni fonctionner correctement.
• Veiliez à sauvegarder les fichiers importants car les données stockées sur un périphérique de stockage USB peuvent s'endommager. Nous ne pourrons pas être tenus responsables d'une perte de données.
• Si un périphérique de stockage USB est connecté à un lecteur multicarte USB, ses données de volume peuvent ne pas être détectées.
  Si le périhérique de stockage USB ne fonctionne pas correctement, déconnectez-le et reconnectectez-le.
  La vitesse de détction d'un périhérique de stockage USB diffère d'un périhérique à l'autre.
• La capacité maximale recommendée est de 1 To pour un disque dur USB externe et de 32 Go pour un périhérique de stockage USB.
• Un périhérique dépassant la capacité recommende risque de ne pas fonctionner correctement.
• Les périphériques de stockage USB d'une version antérieure à USB 2.0 sont également pris en charge. Ils peuvent cependant ne pas fonctionner correctement en mode video.
• Un maximum de 999 dossiers ou fichiers peuvent être reconnus dans un dossier.
• Si un dossier contient un grand nombre de dossiers ou de fichiers, l'accès à ces derniers peut être difficile.
  Pour les disques durs USB externes, il est recommandé d'utiliser des périhériques avec une tension nominale inférieure à 5 V et un courant nominal inférieur à 500 mA.

Navigation dans les fichiers

Choisissez le menu Photo, Musique ou Video, et parcourez les fichiers.

1 Connectez un périphérique de stockage USB.
2 Appuyez sur SETTINGS pour acceder aux menus principaux.
3 Utilise les touches de navigation pour acceder à l'option USB, puis appuyez sur OK.
4 Appuyez sur les touches de navigation pour acceder à PHOTO, MUSIQUE ou VIDEO et appuyez sur OK.


HUSIQUE VIDEO

0

4	Nombre total de fichiers marqués
5	Contenus dans le dossier sélectionné sur 1
6	Touches disponibles de la télécommande

Format de fichier pris en charge

Type Format de fichier pris en charge
Photo	JPEG Base: 64 x 64 à 8192 x 8192 Progressive: 64 x 64 à 1024 x 768 • Vous pouvez dire uniquement les fichiers JPEG. • Les fichiers non pris en charge sont affichés sous la forme d'une icône prédéfinie.
Musique	MP3 Débit binaire: de 32 à 320 kbits/s • Taux d'échantillonnage MPEG1 Layer3: 32 kHz, 44,1 kHz, 48 kHz • Taux d'échantillonnage MPEG2 Layer3: 16 kHz, 22,05 kHz, 24 kHz • Taux d'échantillonnage MPEG2.5 Layer3: 8 kHz, 11,025 kHz, 12 kHz
Vidéo	DAT, MPG, MPEG, VOB, AVI, DIVX, MP4, MKV, TS, TRP, TP, ASF, WMV, FLV) Vidéo(.mpg/*.mpg/*dat/*.ts/*.trp/*.tp/*.vob/*.mp4/*.mov/*.mkv/*.divx/*.avi/*.asf/*.wmv/*.flv/*.avi(motion-jpeg)/*. Fichier de prise en charge mp4(motion-jpeg)/*.mkv(motion-jpeg)) Format video: DivX3.11, DivX4.12, DivX5. x, DivX6, Xvid1.00, Xvid1.01, Xvid1.02, Xvid1.03, Xvid1.10 beta-1/beta-2, Mpeg-1, Mpeg-2, Mpeg-4, H.264/AVC, VC1, JPEG, Sorenson H.263 Format audio: Dolby Digital, Mpeg, MP3, LPCM, ADPCM, WMA Débit binaire: de 32 Kbits/s à 320 Kbits/s (MP3) Format de sous-titres externe: *.smi/*. srt/*.sub(MicroDVD, Subviewer1.0/2.0)/*. ass/*.ssa/*.txt(TMPPlayer)/*.psb(PowerDivX) Format de sous-titres interne: XSUB uniquely (Format de sous-titres utilisé dans les fichiers DivX6)

N°	Description
1	Permet d'accéder au dossier parent.
2	Aperçu : affiche une image miniature ou le nom du dossier du fichier contenu dans le dossier sélectionné.
3	Page actuelle/nombre total de pages

Visionnage de photos

Visionnez des fichiers image enregistrres sur un périphérique de stockage USB. Les affichages à l'écran peuvent différer de l'illustration ci-dessous.

1 Appuyez sur SETTINGS pour acceder aux menus principaux.
2 Utilisez les touches de navigation pour acceder à l'option USB, puis appuyez sur OK.
3 Appuyez sur les touches de navigation pour acceder à PHOTO et appuyez sur OK.
4 Appuyez sur les touches de navigation pour acceder au fichier souhaite, puis sur OK.
5 Visionnez des photos à l'aide des menus/boutons suivants.

Boutons Description
Bouton de navigation	Permet de parcourir les fischiers.
OK Permet d'afficher	er le filchier mis en surbrillance ou d'activer le mode de sélection.
P^^V	Permet de passer à l'écran précédent ou suivant.
FAV Permet d'activer	er le mode de sélection.
Menu Description
Afficher Permet d'afficher	la photo sélectionnée.
Tout sélectionner	Permet de sélectionner tous les fischiers
Tout désélectionner	Permet d'effacer toutes vos sélections.
Fermer Permet de quitter le mode Sélection.

REMARQUE

• Les fichiers non pris en charge sont affichés sous la forme d'une icone uniquement
• Les fichiers anormaux sont affichés sous la forme d'un fisier bitmap

6 Les options suivantes sont disponibles lorsque vous visionné des photos.

Option Description
Diaporama	Permet de démarrer ou d'arrêteur un diaporama avec les photos sélectionnées.En l'absence de photos sélectionnées,toutes les photos enregistrées dans ledossoir actuel s'affichent en diaporama.Pour régler la vitesse du diaporama,seLECTIONnez Option.
Musique	Permet d'activer ou de désactiver lamusique de fond. Pour définir le dossierde musique de fond,selectionnezOption.
(Rotation)	Permet de faire pivoter les photos dansles sens des aiguilles d'une montre (90°,180°,270°,360°).
	REMARQUELa taille de photo prise encharge est limitée. Vous nepouvez pas faire pivoter unephoto si la résolution de lalargeur qui pivote dépasse lataile de résolution prise encharge.
Masquer	Permet de masquer une option.Pour afficher les options,appuyez sur OK.

Options Q.MENU pour Photo

1 Appuyez sur Q.MENU. Une fenetre contextuelle s'affiche.
2 Appuyez sur les touches de navigation pour acceder à l'option Définir les options de visualisation des photos. et appuyez sur OK.
3 Appuyez sur les touches de navigation pour acceder à l'une des options suivantes, puis sur OK.

Définir les options de visualisation des photos.

Option Description
Vitesse diapo	Permet de sélectionner la vitesse du diaporama (rapide, moyen, lent).
Dossier Musique	Permet de sélectionner un dossier de musique pour la musique de fond.

Définir les options video.

Permet de modifier les paramétres video prédéfinis. (Voir p. 36)Voir p. 36).

Définir les options audio.

Permet de modifier les paramétres audio prédéfinis. (Voir p. 38).Voir p. 38)..

Écouter de la musique

1 Appuyez sur SETTINGS pour acceder aux menus principaux.
2 Utilisez les touches de navigation pour acceder à l'option USB, puis appuyez sur OK.
3 Appuyez sur les touches de navigation pour acceder à Musique et appuyez sur OK.
4 Appuyez sur les touches de navigation pour acceder au fichier souhaite, puis sur OK.
5 Lisez de la musique à l'aide des menus/boutons suivants.

Boutons Description
Bouton de navigation	Permet de parcourir les fichiers.
OK Permet d'afficher le fichier mis en surbrillance ou d'activer le mode de sélection.
P ∧ V	Permet de passer à l'écran précédent ou suivant.
FAV Permet d'activer le mode de sélection.
Menu Description
Lecture Permet de la tire le fichier de musique sélectionné.
Lecture avec photo	Permet d'afficher des photos pendant la lecture.
Tout sélectionner	Permet de sélectionner tous les fichiers.
Tout désélectionner	Permet d'affacer toutes vos sélections.
Fermer Permet de quitter le mode Sélection.

6 Contrôlez la lecture à l'aide des boutons suivants.

Bouton	Description
□	Permet d'accreter la lecture
□	Permet de dire un fichier musical

II	Permet demettre en pause ou de reprendre la lecture
→	Permet depasser au fichier suivant
«	Permet de revenir au fichier précédent
« ou »	Pendant la lecture :Appuyez sur le bouton pour dire le fichier musical précédent.Appuyez sur le bouton pour dire le fichier musical suivant.
EXIT	Lorsque vous appuyez sur le bouton EXIT,la musique s'arrête mais le lecteur ne returne pas à l'affichage TV normal.
^ ou √	Lorsque vous utilisez le bouton ^ ou √pendant la lecture,un curseur indiquant la position peut être utilisé.

Options Q.MENU pour Musique

1 Appuyez sur Q.MENU. Une fenetre contextuelle s'affiche.
2 Appuyez sur les touches de navigation pour acceder à l'option Musique et appuyez sur OK.
3 Appuyez sur les touches de navigation pour acceder à l'une des options suivantes, puis sur OK.

REMARQUE

• Les paramètres d'options qui ont été modifiées dans VIDEO n' affectent pas les options PHOTO et MUSIQUE.
• Le paramètre d'options qui a été modifié dans les options PHOTO et MUSIQUE est modifié à l'identique dans PHOTO et MUSIQUE mais pas dans VIDEO.

Définir les options audio.

Permet de modifier les paramétres audio prédéfinis. (Voir p. 38).Voir p. 38)..

REMARQUE

La TV ne lit pas les fichiers protégés contre la copie.
- Si la TV n'est pas utilisé pendant un certain temps au cours de la lecture, la zone d'information fait office d'écran de veille pour éviter une brûlle d'écran. Pour revenir à l'écran Musique, appuyez sur OK ou BACK

Lecture video

1 Appuyez sur SETTINGS pour acceder aux menus principaux.
2 Utilise les touches de navigation pour acceder à l'option USB, puis appuyez sur OK.
3 Appuyez sur les touches de navigation pour acceder à VIDÉOS et appuyez sur OK.
4 Appuyez sur les touches de navigation pour acceder au fichier souhaite, puis sur OK.
5 Regardez des videos à l'aide des menus/boutons suivants.

Boutons Description
Bouton de navigation	Permet de parcourir les fischiers.
OK Permet d'afficher le fjichier mis en surbrillance ou d'activer le mode de sélection.
P ∧ V	Permet de passer à l'écran précédent ou suivant.
FAV Permet d'activer le mode de sélection.
Menu Description
Lire la sélection	Permet de dire le fjichier videoseLECTIONné.Lorsqu'un fjichier video arrive à son terme, le fjichier video suivant est automatiquement lancé.
Tout sélectionner	Permet de sélectionner tous les fischiers video sur l'écran.
Tout déslectionner	Permet de déslectionner tous les fischiers video marqués.
Quitter le mode Sélection	Permet de quitter le mode Sélection.

6 Contrôlez la lecture à l'aide des boutons suivants.

Boutons Description
■	Permet d'arrêtéter la lecture
→	Permet de dire une video
∥	Permet d'interrompre ou d'arrêtéter la lecture
«	Recherche en arrêté dans un fichier
»	Recherche en avant dans un fichier
Q.MENU Permet d'afficher le menu Option.
RETOUR	Permet de masquer le menu sur le plein écran.
SORTIE	Retourer à l'affichage TV normal.
< >	Permet de passer à des points spécifique d'un fichier en cours de lecture. L'heure d'un point spécifique s'affiche sur la barre d'état. Sur certains fichiers, cette option peut ne pas fonctionner correctement.

Conseils pour la lecture des fichiers video

• Certains sous-titres créés par l'utilisateur peuvent ne pas fonctionner correctement.
• Les sous-titres ne prenent pas en charge certains caractères spéciaux.
• Les balises HTML ne sont pas prises en charge dans les sous-titres.
• Les sous-titres dans des langues autres que celles prises en charge ne sont pas disponibles.
• Les modifications de police et de couleur ne sont pas prises en charge.
• Les sous-titres dans des langues non précises ne sont pas pris en charge.
• Les fichiers video contenant des fichiers de sous-titres supérieur à 1 Mo peuvent ne pas être lus correctement.
  L'ecran peut subir des interruptions momentanées (arrêt d'image, lecture rapide, etc.) au moment du changement de langue.
  Il est possible qu'un fisier video endommagé ne soit pas lu correctement ou que certaines fonctions du lecteur ne soient pas utilisables.
• Les fichiers film produits avec certains encodeurs peuvent ne pas etre lui correctement.
• Si la structure videoe et audio du fichier enregistré n'est pas entrelacée, un signal audio ou video est émis.
• Les videos HD sont prises en charge, en fonction de l'imagé, avec un maximum de 1920x1080@25/30P ou 1280x720@50/60
• Les videos dont la résolution est supérieure à 1920x1080@25/30P ou 1280x720@50/60P risquent de ne pas fonctionner correctement, en fonction de l'image.

• Les fichiers film ne repONDant pas aux types et formats spécifiés peuvent ne pas fonctionner correctement.
  Le débit binaire maximum d'un fisier video lisible est de 20 Mbit/s. (Motion JPEG uniquement : 10 Mbit/s)

• Nous ne garantissons pas la lecture correcte des profils codés de niveau 4.1 ou supérieur en H.264/AVC.
  Le codec audio DTS n'est pas pris en charge.

• La lecture des fichiers videours supérieurs à 30 Go n'est pas prise en charge. La taille maximum des fichiers dépend de l'environnement d'encodage.
• Le fichier video DivX et son fichier de sous-litres doivent être situés dans le même dossier.
• Le fichier video et son fichier de sous-titres doivent avoir le même nom pour pouvoir êtrelus.
• La lecture d'une réserve via une connexion USB non compatible avec le haut début peut ne pas etre satisfaisante.
• Les fichiers encodés avec GMC (Global Motion Compensation) et Qpel (Quarterpel Motion Estimation) peuvent ne pas être lus correctement.
• Quand vous regardez un film avec la fonction Vidéos, vous pouvez régler une image à l'aide de la touche Energy Saving (Économie d'énergie) et la touche Mode AV de la télécommande. La configuration utilisateur pour chaque préréglage d'image ne fonctionne pas.
• Le mode Astuce ne prend pas en charge d'autres fonctions que si les dossiers video ne comportent pas d'informations d'index.
• Les noms des fichiers video contenant des caractères spéciaux peuvent ne pas être lisibles.

Options video

1 Appuyez sur Q. MENU pour acceder aux menus contextuels.
2 Appuyez sur les touches de navigation pour acceder aux options Définir les options de lecture video, Définir les options video ou Définir les options audio, puis appuyez sur OK.

REMARQUE

• Les paramètres d'options qui ont été modifiés dans VIDEO n' affectent pas les options PHOTO et MUSIQUE.
• Le paramètre d'options qui a été modifié dans les options PHOTO et MUSIQUE est modifié à l'identique dans PHOTO et MUSIQUE mais pas dans VIDEO.
• Quand vous relancez la lecture du fjichier video après l'avoir arrêtée, vous pouvez reprendre la lecture en cours.

Selection de l'option Définir les options de lecture video

1 Appuyez sur les touches de navigation pour afficher les options Taille image, Langue audio et Langue du sous-titre.
2 Appuyez sur les touches de navigation pour acceder à l'option souhaitee afin d'effectuer les ajustements adequats.

Menu Description

Taille image VOUS permet de sélectionner le format d'image souhaïtépendant la lecture d'un film.

Langue audio Permet de changer le groupe de langues de l'audio pendant la lecture de la vente. Les fichiers disposant d'une seule piste audio ne peuvent pas été scélectionnés.

Langue des sous-titres Permet d'activer/désactiver les sous-titres.

Langue Activée pour les sous-titres SMI et possibilité de scélectionner la langue dans les sous-titres.

Page de codes Permet de scélectionner la police pour les sous-titres. Quand elle est définie par défaut, la police utilisée est la même que celle du menu général.

Synchro Permet de régler la synchronisation des sous-titres de -10 s à + 10 s par étape de 0,5 s pendant la lecture de la vente.

Page de codes Langues prises en charge

Latin1 Englais, français, espagnol, portugais, malais, indonésien

Cyrillique Russe

Thai Thai

Hébreu Hébreu

Arabe Arabe,arsi, kurde

Unicode (UTF-16)Vietnamien

REMARQUE

• Seulement 10 000 blocs synchro peuvent etre pris en charge dans le fjichier des sous-titres.
• Lors de la lecture d'une video, vous pouvez modifier la taille de l'image en appuyant sur Q.MENU ou en accedant à l'option Format de l'imag dans le menu IMAGE.

Quand you selectionnez l'option Definir les options video :

1 Appuyez sur les touches de navigation pour acceder à l'option souhaitee afin d'effectuer les ajustements adequats. (Voir p. 36)

Quand you selectionnez Definir les options audio.

1 Appuyez sur les touches de navigation pour afficher les options Prérglages du son, Volume auto. et Balance.
2 Appuyez sur les touches de navigation pour acceder à l'option souhaitee afin d'effectuer les ajustements adequats. (Voir p. 38).

Guide DivX® VOD

Enregistrement DivX® VOD

Pour lire des contenus DivX® VOD achetés ou loués, vous devez enregistrer votre périvérique à l'aide du code d'enregistrement DivX à 10 chiffres attribué à votre périvérique à l'adresse www.divx.com/vod.

1 Appuyez sur SETTINGS pour acceder aux menus principaux.
2 Utilise les touches de navigation pour acceder à l'option USB, puis appuyez sur OK.
3 Appuyez sur les touches de navigation pour acceder à l'option DivX(R) VOD, puis sur OK.
4 Appuyez sur les touches de navigation pour acceder à l'option Enregistrement, puis sur OK.
5 Affichez le code d'enregistrement de votre TV.

6 Lorsque vous avez terminé, appuyez sur EXIT. Pour revenir au menu précédent, appuyez sur BACK

REMARQUE

• Les fichiers video sont pris en charge comme suit
• Résolution : moins de 720x480, 720x576 WxH pixels
• Fréquence d'image : moins de 30 images/ s (720x480), moins de 25 images/s (moins de 720x576)
• Codec video: MPEG 1, MPEG 2, MPEG 4, H.264/AVC, DivX 3,11, DivX 4,12, DivX 5.x, DivX 6, Xvid 1,00, Xvid 1,01, Xvid 1,02, Xvid 1,03, Xvid 1,10-beta1, Xvid 1,10-beta2, JPEG, VC1, Sorenson H.263/H.264.

Annulation de l'enregistrement DivX® VOD

Vous pouvez annuler I'enregistrement de voire périphérique à l'aide du code d'annulation de I'enregistrement DivX à 8 chiffres de voire périphérique à l'adresse www.divx.com/vod.

REMARQUE

• Une fois l'annulation de l'enregistrement effectuee, you receze de nouveau enregisterer voire peripheque pour visualiser des contenus DivX® VOD.

1 Appuyez sur SETTINGS pour acceder aux menus principaux.
2 Appuyez sur les touches de navigation pour acceder à USB, puis sur OK.
3 Appuyez sur les touches de navigation pour acceder à l'option DivX(R) VOD, puis sur OK.
4 Appuyez sur les touches de navigation pour acceder à l'option Annulation de l'enregistrement, puis sur OK.
5 Appuyez sur les touches de navigation pour selectionner Oui afin de confirmer.

6 Lorsque vous avez terminé, appuyez sur EXIT.
Lorsque vous revenez au menu précédent, appuyez sur BACK

PERSONNALISATION DES PARAMÉTRES TV

• L'image ci-dessous peut être différente de celle affichée sur votre téléviseur.

Accès aux menus principaux

1 Appuyez sur SETTINGS pour acceder aux menus principaux.
2 Appuyez sur les touches de navigation pour acceder à l'une des options suivantes, puis sur OK.
3 Appuyez sur les touches de navigation pour acceder au réglage ou à l'option de votrechioix, puis sur OK.
4 Lorsque vous avez terminé, appuyez sur EXIT.

Menu Description
	CONFIGURATION	Permet de configurer et de modifier des programmes.
	IMAGE	Permet de régler la taillie, la qualité ou les effets de l'image.
	AUDIO	Permet de régler la qualité, les effets ou le niveau de volume du son.
	HEURE	Permet d'activer l'heure, la date ou la fonction Minuterie.
	OPTION	Permet de personnelier les paramètres généraux.
	VERROU	Permet de verrouiller ou de déverrouiller des programmes.
	SOURCE	Permet d'afficher les sources d'entrée avec leurs libellés.
	USB	Permet d'afficher les photos et de dire la musique et les films stockés sur votre périphérique USB.

Personnalisation des paramètres

Paramètres Configuration

1 Appuyez sur SETTINGS et sur les touches de navigation pour acceder à l'option Configuration.
2 Appuyez sur les touches de navigation pour acceder au réglage ou à l'option qui vous interesse, puis sur OK.
3 Lorsque vous revenez au menu précédent, appuyez sur BACK
L'image ci-dessous peut etre differente de cette affichee sur voitre televiseur.

Les réglages de chaînes disponibles sont décrits ci-dessous :

Réglage Description
Recherche auto. Permet	de rechercher et d'enregistrer tous les programmes disponibles via des antennes (Voir p. 24).
Recherche manuelle Permet	met de rechercher et d'enregistrer manually les programmes qui vous interèssent (Voir p. 25).
Édition des chaînes Permet	met de modifier des chaînes (Voir p. 26).

Paramètres IMAGE

1 Appuyez sur SETTINGS et sur les touches de navigation pour acceder à l'option IMAGE.
2 Appuyez sur les touches de navigation pour acceder au réglage ou à l'option qui vous intéressse, puis sur OK.
3 Lorsque vous revenez au menu précédent, appuyez sur BACK

• L'image ci-dessous peut être différente de cette affichée sur votre téléviseur.

Les paramètres d'image disponibles sont décrits cédessous :

Réglage Description
Format de l'image	Permet de modifier la taille des images pour les afficher à leur taille optimale (Voir p. 26).
Économie d'énergie	Permet de réduire la consommation d'énergie en réglant la luminosité.
	Option
	Arrêt Le mode Économie d'énergie est désactivé.
	Minimum/Moyenne/Maximum Permet de sélectionner le niveau de luminosité.
	Dé族自治 L'écran L'écran s'éteint en 3 secondes.
	REMARQUEQuand vous scélectionnez Dé族自治, l'écran s'éteint en 3 secondes et l'option Dé族自治 démarre.Si vous choisissez le mode « Économie d'énergie : maximum», les fonctionsnalités de rétroéclairage ne fonctionneront pas.

Réglage Description
Prérogliages d'image	Permet de sélectionn l'un des prérogliages d'image ou de personnel des options dans chaque mode pour obtenir les mêilles performances d'affichage de la TV. Permet également de personnelles options avancées de chaque mode.
	Préroglage
	Vif Permet de régler l'image videoo pour un environment commercial en améliorant le contraste, la luminosité, la couleur et la nettoyet.
	Standard Permet de régler l'image pour un environnement normal.
	Cinéma Permet et d'optimiser des images videoo pour un aspect cinématographique et d'appréciencer les films comme si vous étiez au cinema.
	Sport Optimise l'image videoo pour des actions intenses et dynamiques en accentuant les couleurs primaires comme le blanc, le vert (pour l'herbe) ou le bleu (pour le ciel).
	Jeux Permet d'optimiser l'image videoo pour dynamiser le jeu sur un PC ou une console de jeu.

Options d'image de base

Réglage Description
Rétro-éclairage	Rôle la luminosité de l'écran en contrôle le rétro-éclairage LCD. Si vous réduisez le niveau de luminosité, l'écran s'assombrit et la consommation d'énergie diminue sans perte de signal matériel.
Contraste	Permet d'augmenter ou de diminuer le gradient du signal matériel. Vous pouze utiliser le réglage Contraste lorsque la partie claire de l'image est saturaée.
Luminosité	Permet de régler le niveau de base du signal dans l'image.
Nettété	Permet de régler le niveau de netteté des bords entre les zones claires et sommes de l'image. Plus le niveau est bas, plus l'image est adoucie.
Couleur	Ajuste l'intensité de toutes les couleurs.
Teinte	Permet de régler l'équilibre entre les niveaux de rouge et de vert.
T° couleur	Choisissez parmi les trois réglages de couleurs automatiques. Réglez sur chaud pour améliorer les couleurs chaudes telles que le rouge, ou réglez sur froid pour voir des couleurs moins intenses avec davantage de bleu. Vous pouze contröller le rouge, le vert et le bleu pour ajuster le détaill des couleurs.
Contrôle avancé	Permet de personneliser les options avancées.
Réglages usine	Restaure les options de chaque mode au réglage par défaut.

Options image standard (selon le modele)

Réglage Description
Contraste Dynamique P	Permet de régler le contraste pour le maintainir au meilleur niveau en fonction de la luminosité de l'écran. Pour améliorer l'image, les parties claires sont éclaircies et les parties sombres assemblées.
Couleur dynamique Ajusté	ste les couleurs de l'écran pour les rendre plus vivantes, plus riches et plus nettes. Cette fonction améliore la teinte, la saturation et la luminosité, pour rendre le rouge, le bleu, le vert et le blanc plus vifs.
Réduction du bruit Permet	net de réduire le bruit de l'écran sans compromèture la qualité video.
Gamma Vous pouvez régler la luminosité des zones sombres et des zones en gris moyen de l'image. « Bas : éclaircit les zones en gris moyen et sombres de l'image. » Moyen : niveaux de gamma d'origine. » Haut : assombrit les zones en gris moyen et sombres de l'image.
Niveau noir Permet de régler correctement le niveau de noir de l'écran. Cette fonction est disponible sur les modes suivants : RF, AV ou HDMI. « Bas : le reflet de l'écran s'assombrit. » Haut : le reflet de l'écran s'éclaircit.
Motion Eye Care Permet de régler la luminosité de l'écran pour éviter les reflets.
Mode Film Donne un aspect plus naturel aux clips video. Fonctionne uniquement en mode 480i / 576i / 1080i / 1080p (24 Hz).
Gamine de couleurs Contrôle avancé	Permet d'optimiser l'utilisation de couleur pour améliorer la quality de la couleur. Standard : affiche le jeu de couleurs standard. Large : augmente le nombre de couleurs utilisées.
Amélioration des bords	Permet aux bords de l'image d'être clairs et détaillés, tout en restant naturels.

Paramètres AUDIO

1 Appuyez sur SETTINGS et sur les touches de navigation pour acceder à l'option AUDIO.
2 Appuyez sur les touches de navigation pour acceder au réglage ou à l'option qui vous intérêtse, puis sur OK.
3 Lorsque vous revenez au menu précédent, appuyez sur BACK

L'imagé ci-dessous peut être différente de celle affichée sur votre téléviseur.

Les paramètres audio disponibles sont décrits cédssous :

Réglage Description

Volume auto. Permet d'activer la fonction Volume auto pour maintenir un niveau de volume constant chaque fois que vous changez de chaîne. Le niveau du volume peut ne pas être constant en raison des conditions de signal différentes des chaînes de diffusion.

Balance Permet de régler l'équilibre entre les haut-parleurs gauche et droit en fonction de l'environnement de votre pièce.

Réglage Description
Préroglages du son	Permet de sélectionner les modes son prédéfinis ou de personneliser les options dans chaque mode.
	Préroglage
	Standard Permet d'obtenir un son de qualité standard.
	Musique Choisissez ce mode pour écouter de la musique.
	Cinéma Choisissez ce mode pour regarder des films.
	Sport Choisissez ce mode pour regarder des manifestations sportives.
	Jeux Choisissez ce mode pour jourer.
	Option
	Aigus Contrôle lessons dominants de la sortie. Lorsque vous augmentez les aigus, la sortie passée à la plage de fréquence supérieure.
	Graves Contrôle lessons les plus doux de la sortie. Lorsque vous augmentez les graves, la sortie passée à la plage de fréquence inférieure.
	Réglages usine Ramène le mode son au réglage par défaut.
Haut-parleurs TV	Permet de désactiver le haut-parleur interne de la TV lorsque vous utilisez un système Hi-Fi externe.

Cette fonction dépend des conditions de diffusion de chaque pays et peut ne pas être applicable.

Réception stereo/double

Lorsqu'un programme est selectionné, les informations audio de la chaine apparaissent avec le numero du programme et le nom de la chaine.

Appuyez sur le bouton I/II pour selectionner le menu Multi Audio.

Diffusion	Affichage à l'écran
Mono	MONO
Stéréo	STÉRÉO
Double	DUAL I , DUAL II , DUAL I + II
NICAM	NICAM

• Sélection du son mono

Si le signal stéreo est faible en réception, vous pouvez passer en son mono. La réception mono améliore la clarté du son.

• Sélection de la langue pour les émissions en double langue

Si un programme peut etre reçu dans deux langues, vous pouvez selectionner DUAL I, DUAL II ou DUAL I+II.

DUAL I Envoie la langue de diffusion principale aux haut-parleurs.

DUAL II Envoie la langue de diffusion secondaire aux haut-parleurs.

DUAL I+I Envoie une langue distincte à chaque haut-parleur.

Réception Nicam

Si le téléviseur est équipé d'un récepteur NICAM (Near Instantaneous Companding Audio Multiplex), vous pouvez recevoir le son numérique NICAM de haute qualité. Vous pouvez selectionner la sortie du son en fonction du type d'émission reçu.

1 Lors de la réception du son mono NICAM, vous pouvez selectionner l'option NICAM MONO ou FM MONO.
2 Lors de la réception du son stéreo NICAM, vous peuvent déslectionner l'option NICAM STEREO ou FM MONO. Si le signal stéreo est faible, passez en FM MONO.
3 Lors de la reception du son NICAM double, vous pouvez selectionner NICAM DUAL I, NICAM DUAL II, NICAM DUAL I+II ou FM MONO.

Sélection de la sortie audio des haut-parleurs

En mode AV, Composant, HDMI, vous pouvez selec tionner le son en sortie sur les haut-parleurs gauche et droite.

Selectionnez la sortie du son.

L+R: le signal audio de I'entree L est envoye au haut-parleur de gauche et le signal audio de I'entree R est envoye au haut-parleur de droite.
L+L: le signal audio de l'entrée L est envoyé aux haut-parleurs gauche et droite.
R+R: le signal audio de l'entrée R est envoyé aux haut-parleurs gauche et droite.

Paramètres HEURE

1 Appuyez sur SETTINGS et sur les touches de navigation pour acceder à l'option HEURE.
2 Appuyez sur les touches de navigation pour acceder au réglage ou à l'option qui vous interesse, puis sur OK.
3 Lorsque vous revenez au menu précédent, appuyez sur BACK.

L'image ci-dessous peut etre differente de cette affichee sur voitre telleviseur.

Les paramètres audio disponibles sont décrits cédssous :

Réglage Description

Horloge Permet de definir l'heure.

Heure d'arrêt/
Heure de marche

Permet de définir l'heure à laquelle la TV doit s'allumer ou s'éteindre automatiquement. Pour utiliser cette fonction, vous doivent définir l'heure et la date actuelles à l'avance.

REMARQUE

• Si vous n'appuyez sur aucune touche dans les 2 heures suivant la mise en marche de la TV par la fonction Heure marche, la TVonne automatiquement en mode Veille.
  Si you reglez les fonctions Hr d'arrêt et Hr de marche sur la même heures, la fonction Hr d'arrêt annule la fonction Hr de marche.

Minuterie d'arrêt Définit la durée qui précède l'arrêt de la TV. Lorsque vous éteignez la TV et la rallumez, la minuterie d'arrêt est désactivée.

Paramètres OPTION

1 Appuyez sur SETTINGS et sur les touches de navigation pour acceder à l'option OPTION.
2 Appuyez sur les touches de navigation pour acceder au réglage ou à l'option qui vous interesse, puis sur OK.
3 Lorsque vous revenez au menu précédent, appuyez sur BACK.

L'imagé ci-dessous peut être différente de celle affichée sur votre téléviseur.

Les paramètres audio disponibles sont décrits cidesous :

Réglage Description
Langue Permet de seLECTIONner la langue soushaïtée.
Menu Permet de seLECTIONner une langue pour le textile d'affichage.
Labels des sources	Indique quel périhérique est connecté à un port d'entrée spécifique.
Réglages usine	Vous permet de personneliser les paramètres de la TV en fonction de vos préférences. L'écran de configuration initiale s'affiche lorsque vous allumez la TV pour la première fois.
	Usage familial
	Mode expo.

Paramètres VERROU

1 Appuyez sur SETTINGS et sur les touches de navigation pour acceder à l'option VERROU.
2 Appuyez sur les touches de navigation pour acceder au réglage ou à l'option qui vous interesse, puis sur OK.
3 Lorsque vous revenez au menu precedent, appuyez sur BACK

L'image ci-dessous peut etre differente de celle affichee sur toute televiseur.

Les paramètres audio disponibles sont décrits cédssous :

Réglage Description
Système de verrou	Permet d'activer ou de désactiver le système de verrou.
Défin. m.d.passe	Permet de changer le mot de passer à 4 chiffres. Le code PIN par défaut est « 0 0 0 0 »
Blocage de chaine	Permet de bloquer les programmes dont le contenu ne convient pas aux enfants en appuyant sur la touche bleue. L'icone Verrou s'affiche devant les programmes bloqués. Les programmes peuvent être sélectionnés, mais l'écran est vide et le son est coupé.
Blocage d'entrée source	Bloque les sources d'entrée.

TÉLÉTEXTE

• Cette fonction n'est pas disponible dans tous les pays.

Le télétexte est un service gratuite diffusé par la plupart des stations de TV qui diffuse en direct l'actualité, la météo, les programmes de télévision, le cours des actions et bien d'autres sujets.

Le décodeur Téletexte de cette TV peut prendre en charge les systèmes SIMPLE et FASTEXT. SIMPLE (détexte standard) se compose de plusieurs pages qui sont sélectionnées en saississant directement le numéro de page correspondant. FASTEXT comprend des méthodes modernes permettant la sélection rapide et aisée des informations de télétexte.

Service de télétexte numérique : seulement via l'accès du canal numérique où les services de diffusion TV sont disponibles.

Activer et désactiver le télétexte

Appuyez sur la touche TEXT pour passer au télétexte. La page initiale ou la première page consultée s'affiche. Deux nombres de page, le nom de la chaîne de TV, la date et l'heure s'affichent sur le titre de l'écran. Le premier numéro de page indique votre sélection et le second désigné la page actuelle affichée.

Appuyez sur la touche TEXT pour désactiver le télétexte.
Le mode précédent réapparait.

Simple

Selection de la page

1 Saisissez le numéro de page voulu sous forme de nombre à trois chiffres avec les touches NUMÉRIQUES. Si vous appuyez sur une mauvaise touche pendant la sélection, vous doivent terminer le nombre à trois chiffres puis saisir à nouveau le numéro de page correct.
2 La touche P ∧ V permet de seLECTIONner la page précédente ou suivante.

Programmation d'une touche de couleur en mode LIST (LISTE)

Si la TV est en mode texte SIMPLE ou FASTEXT, appuyez sur la touche INDEX pour passer en mode LISTE. Vous pouvez enregistrer et selectionner facilement quatre nombres de page de votre choix en appuyant sur la touche colorée de la télécommande.

1 Appuyez sur une touche colorée.
2 A laide des touches numériques, selectionnez la page à programmer.
3 Appuyez sur la touche OK. La page est stockée avec le nombre de page selectionné, et clignote une fois pour le confirmer. Désormais, vous pouvez selectionner cette page avec la même touche colorée.
4 Les trois autres boutons colorés sont programmés de cette façon.

Fastext

Les pages de télétexte sont codées en couleur au bas de l'écran et se selectionnent d'une pression sur la touche colorée correspondante.

Selection de la page

1 Appuyez sur la touche INDEX pour selectionner la page d'index.
2. Vous pouvez selectionner les pages codées en couleur sur la ligne du bas avec les touches colorées correspondantes.
3 Comme avec le mode teletext SIMPLE, vous pouvez selectionner une page en saississant son numero à trois chiffres avec les touches numériques en mode FASTEXT.
4 La touche P ou permet de selectionner la page precedente ou suivante.

Fonction de télétexte spéciale

Index

Selectionnez la page d'index.

Heure

Lorsque you visionnez un programme télévisé, sélectionnez ce menu pour afficher l'heure dans le coin supérieur droit de l'écran.

En mode télétexte, appuyez sur cette touche pour sélectionner un numéro de sous-page. Le numéro de sous-page s'affiche au bas de l'écran. Pour maintainir ou changer la sous-page, appuyez sur les touches Rouge/Verte, ∧ v ou NUMÉRIQUES.

Maintenir

Arrête le changement automatique de page qui survient si une page de télétexte se compose de deux sous-pages ou plus.

Le numero des sous-pages et de la sous-page affichée est en général indiqué à l'écran sous l'heure. Lorsque ce menu est selectionné, le symbole de stop s'affiche dans le coin supérieur gauche de l'écran et le changement de page automatique est inactif.

Montrer

Selectionnez ce menu pour afficher des informations cachées, telles que les solutions d'enigmes.

Mettre à jour

Affiche l'imag de la TV sur I'ecran en attendant une nouvelle page de teletexte. L'affichage apparait dans le coin supieur gauche de I'ecran. Lorsque la page mise a jour est disponible, I'affichage change pour indiquer le numero de page. SeLECTIONNZ au nouveau ce menu pour voir la page de teletexte mise a jour.

MAINTENANCE

Nettoyage de votre TV

Nettoyez regulierement donne TV pour conserver des performances optimes et pour allonger la durée de vie du produit.

ATTENTION

• Avant toute chose, veillez à couper l'alimentation et à débrancher le cordon d'alimentation et tous les autres cables.
  Lorsque you prevoyez de ne pas utiliser te taveliseur pendant une longue pereode, debranchez le cordon d'alimentation de la prise murale afin d'eviter tout endommagement du a une etincelle ou une surfension.

Écran, cadre, boîtier et support

Pour eliminer la poussiere ou une saleté legere, essuyez la surface avec un chiffon doux, propre et sec.
- Pour retirer des taches importantes, essuyez la surface avec un chiffon doux imbibé d'eau propre ou d'un détergent doux dilué. Essuyez ensuite immédiatement avec un chiffon sec.

ATTENTION

• Evitez toujours de toucher l'écran, car vous risqueriez de l'endommager.
• Ne poussez pas, ne frottez pas ou ne cognez pas la surface de l'écran avec l'ongle ou un objet contendant, car cette pourrait cause des rayures et des déformations de l'image.
  N'tutilisez pas de produits chimiques car cela pourrait endommager le produit.
• Ne pulverisé pas de liquide sur la surface. Si de l'eau pénétre dans la TV, cela peut provoquer un incendie, une électrocution ou un dysfonctionnement.

Cordon d'alimentation

Retirez régulierement la poussière ou les saletés accumulées sur le cordon d'alimentation.

DéPANNAGE

Problème Solution
Impossible de commander la TV avec la télécommande.	Vérifiez le capteur de la télécommande sur la TV et essayez de nouveau.Vérifiez qu'aucun obstacle n'est place entre la TV et la télécommande.Vérifiez si les piles fonctionnent et si elles sont correctement installées ( ⊕ sur ⊙ ⊙ sur ⊙).
Aucune image n'est affichée et aucun son n'est émis.	Vérifiez si l'appareil est allumé.Vérifiez si le cordon d'alimentation est raccordé à la prise murale.Vérifiez la prise en branchant d'autres apparciels.
La TV s'éteint de manière soudaine.	Vérifiez les paramètres de contrôle de l'alimentation. Il peut y avoir une coupure de courant.Vérifiez si l'option Veille auto. est activée dans les régliages de l'heure.Si aucun signal n'est摆在q quand la TV est allumée, la TV s'éteint automatiquement après 15 minutes d'inactivité.

SPECIFICATIONS

Les specifications du produit indiquées ci-dessus peuvent être modifiées sans préavis à des fins d'amélioration des fonctions du produit.

Reportez-vous à l'étiquette apposée sur le téléviseur pour connaître l'alimentation et la consommation électriques.

MODELES		32LN510* 39LN510* 42LN510*
		32LN5100-TA32LN510Y-TA	39LN5100-TA39LN510Y-TA	42LN5100-TA42LN510Y-TA
Dimensions(W x H x D)	Avec pied (mm)	738,0 x 497,0 x 207,0 894,0 x	587,0 x 236,0 968,0 x 629,0 x 236,0
	Sans pied (mm)	738,0 x 449,0 x 79,0 894,0 x	537,0 x 79,0 968,0 x 579,0 x 79,0
Poids Avec pied (kg)		7,0 9,7 10,7
		Sans pied (kg)	6,4 8,6 9,6
Alimentation		AC 100-240 V~ 50 / 60 Hz AC	100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz
MODELES		32LN511* 39LN511* 42LN511*
		32LN5110-TB32LN511Y-TB	39LN5110-TB39LN511Y-TB	42LN5110-TB42LN511Y-TB
Dimensions(W x H x D)	Avec pied (mm)	738,0 x 497,0 x 207,0 894,0 x	587,0 x 236,0 968,0 x 629,0 x 236,0
	Sans pied (mm)	738,0 x 449, 0 x 79,0 894,0 x	537,0 x 79,0 968,0 x 579,0 x 79,0
Poids Avec pied (kg)		7,0 9,7 10,7
		Sans pied (kg)	6,4 8,6 9,6
Avec pied (mm)		AC 100-240 V~ 50 / 60 Hz AC	100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz
MODELES		32LN512* 39LN512* 42LN512*
		32LN5120-TC32LN512Y-TC	39LN5120-TC39LN512Y-TC	42LN5120-TC42LN512Y-TC
Dimensions(W x H x D)	Avec pied (mm)	738,0 x 497,0 x 207,0 894,0 x	587,0 x 236,0 968,0 x 629,0 x 236,0
	Sans pied (mm)	738,0 x 449, ,0 x 79,0 894,0 x	537,0 x 79,0 968,0 x 579,0 x 79,0
Poids Avec pied (kg)		7,0 9,7 10,7
		Sans pied (kg)	6,4 8,6 9,6
Allimentation		AC 100-240 V~ 50 / 60 Hz AC	100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz
MODELES		32LN513* 39LN513* 42LN513*
		32LN5130-TI32LN513Y-TI	39LN5130-TI39LN513Y-TI	42LN5130-TI42LN513Y-TI
Dimensions(W x H x D)	Avec pied (mm)	738,0 x 497,0 x 207,0 894,0 x	587,0 x 236,0 968,0 x 629,0 x 236,0
	Sans pied (mm)	738,0 x 449, .0 x 79,0 894,0 x	537,0 x 79,0 968,0 x 579,0 x 79,0
Poids Avec pied (kg)		7,0 9,7 10,7
		Sans pied (kg)	6,4 8,6 9,6
Acquisition		AC 100-240 V~ 50 / 60 Hz AC	100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz
MODELES		32LN515*
		32LN5150-TA32LN5150-TL32LN515Y-TA32LN515Y-TL
Dimensions(W x H x D)	Avec pied (mm)	738,0 x 497,0 x 212,0
	Sans pied (mm)	738,0 x 449,0 x 79,0
Poids Avec pied (kg)		7,7
		Sans pied (kg)	6,4
Allimentation		AC 100-240 V~ 50 / 60 Hz

Conditions de l'environnement	Température de fonctionnement 0	°C à 40 °C
	Humidité de fonctionnement Inférieure à 80 %
	Température de stockage -20 °C à 60 °C
	Humidité de stockage Inférieure à 85 %

		Téléviseur analogique
Pour la Nouvelle Zélande et Singapour	Système TV PAL/SECAM-B/G/D/K, PAL-I
	Couverture de châines	BG : VHF/UHF 1 à 69, CATV 01 à 47I : VHF/UHF 1 à 69, CATV 01 à 47DK : VHF/UHF 1 à 69, CATV 01 à 47
Australia Pour l'Australie Système	Système TV PAL B/B
	Couverture de châines B/B : VHF/UHF 0 à 75, CATV : 2 à 44
Pour l'Indonésie, Israël, Myanmar, Sri Lanka	Système TV PAL/SECAM-B/G/D/K, PAL-I, NTSC-M
	Couverture de châines	BG : VHF/UHF 1 à 69, CATV 01 à 47I : VHF/UHF 1 à 69, CATV 01 à 47DK : VHF/UHF 1 à 69, CATV 01 à 47M : VHF/UHF 2 à 78, CATV 01 à 71
Vietnam, Malaisie Système	TV PAL/SECAM-B/G/D/K, PAL-I, NTSC-M
	Couverture de châines	BG : VHF/UHF 1 à 69, CATV 01 à 47I : VHF/UHF 1 à 69, CATV 01 à 47DK : VHF/UHF 1 à 69, CATV 01 à 47M : VHF/UHF2 à 78, CATV 01 à 71
l'Iran, Algérie, Tunisia, Model russe	Système TV PAL/SECAM-B/G/D/K, PAL-I, NTSC-M
	Couverture de châines	BG : VHF/UHF 1 à 69, CATV 01 à 47I : VHF/UHF 1 à 69, CATV 01 à 47DK : VHF/UHF 1 à 69, CATV 01 à 47M: VHF/UHF 2 à 78, CATV 01 à 71
Model analogue, Inde, Thaïlande, Afrique du Sud, --	Système TV PAL/SECAM-B/G/D/K, PAL-I, NTSC-M
	Couverture de châines	BG : VHF/UHF 1 à 69, CATV 01 à 47I : VHF/UHF 1 à 69, CATV 01 à 47DK : VHF/UHF 1 à 69, CATV 01 à 47M：VHF/UHF2 à 78,CATV 01 à 71
	Impédance de l'antenne extérieure	75 Ω

HDMI-DTV pris en charge

Résolution	Fréquence horizontal (kHz)	Fréquence vertical (Hz)
720x480 31,4	69	59,94
	31,5	60
720x576 31,2	5 50
1280x720 37,5		50
	44,96	59,94
	45	60
1920x1080 33,7	72	59,94
	33,75	60
	28,125	50
	26,97	23,97
	27	24
	33,716	29,976
	33,75	30,00
	56,25	50
	67,43	59,94
	67,5	60

Informations sur la connexion des ports en composantes

Ports en composantes du télévisueur

Y

P_B

P_R

Ports de sortie video du lecteur de DVD	Y	PB	PR
	Y B-Y	R-Y
	Y Cb	Cr
	Y Pb	Pr

Les licences prises en charge peuvent varier d'un modele à l'autre. Pour plus d'informations sur les licences, consultez le site www/lg.com.

DOLBY DIGITAL

Fabrique sous licence de Dolby Laboratories. Le terme « Dolby » et le sigle double D sont des marques commerciales de Dolby Laboratories.

Les termes HDMI et High-Definition Multimedia Interface et le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing LLC aux États Unis et dans d'autres pays.

« Certification DivX Certified® pour la lecture de videos DivX®, y compris le contenu Premium. »

Le mode et le numero de série du téléviseur figurent à l'arrête du téléviseur.

Notez-les ci-dessous au cas où vous auriez besoin de faire appel au service après-vente.

MODELE

NUMERO DE SÉRIE

Pour toute suggestion, opinion ou réclamation, appelez :

800 54 aux Emirats arabes unis

0800 54 54 54 en Afrique du Sud
080 100 54 54 au Maroc

19960 en Egypte

Pour d'autres pays,contactez vous revendeur local ou consultez le site

http://www.lg.com

MANUAL DE INSTRUÇÉS TV LED

^* A TV LG LED aplica luzes deundoLED ao ecranLCD.

(Apenas LN510, LN511, LN512, LN513)

(Consulte a p. 12)

LN510, LN511, LN512, LN513 LN515*

Base do suporte

ATENÇAO

PR

P8

Y

Je l'ou ne sait pas la nuit TV

P_R	P_B	Y
R-Y B-Y Y
Cr Cb Y
Pr Pb Y

الله��	الله��
○480i/576i
○480p/576p
○720p/1080i
○(الله��)	1080p

HDMI/DTV

(الله) محيى الحرفية	(الله) محيى الحرفية	اللهى الحرفية
09,96	r1,519	480x720
7.	r1,0
0.	r1,90	576x720
0.	r4,0	720x1280
09,96	66,97
7.	50
09,96	r7,94	1080x1920
7.	r7,90
0.	r7,190
r7,94	r7,94
7.	r7
09,96	r7,17
7.	r7,10
09,96	r7,90
7.	r7,90

\( \% \lambda \)	\( \% \rho \)	\( \% \sigma \)
\( \% \lambda \)	\( \% \rho \)	\( \% \sigma \)
\( \% \lambda \)	\( \% \rho \)	\( \% \sigma \)

aie pss s 8e 8e 8e aee eae

( xt^2 - 5t^2) x + y^2 = 4

2

3

a 2025 2025 2025 2025 2025 2025 2025 2025

Aaii jglal 1jll pssyiaial

4

1. jujjbjbjid

2

3

jai11111

1

OK

3

Aosss sill jatll syyjg aayd yall

jgall gail colly

USB 2023-2024-2025-2026-2027-2028-2029-2030-2031-2032-2033-2034-2035-2036-2037-2038-2039-2040-2041-2042-2043-2044-2045-2046-2047-2048-2049-2050-2051-2052-2053-2054-2055-2056-2057-2058-2059-2060-2061-2062-2063-2064-2065-2066-2067-2068-2069-2070-2071-USB 1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1. USB 2.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1. USB 3.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1. USB 4. 3 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 USB 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 USB 6 6 6 6 6 6 6 6 6 6 6 6 USB 7 7 7 7 7 7 7 7 7 USB 8 8 8 8 8 8 8 8 USB 9 9 9 USB 10 USB 11 USB 12 USB 13 USB 14 USB 15 USB 16 USB 17 USB 18 USB 19 USB 20 USB 21 USB 22 USB 23 USB 24 USB 25 USB 26 USB 27 USB 28 USB 29 USB 30 USB 31 USB 32 USB 33 USB 34 USB 35 USB 36 USB 37 USB 38 USB 39 USB 40 USB 41 USB 42 USB 43 USB 44 USB 45 USB 46 USB 47 USB 48 USB 49 USB 50 USB

4.6 j1

(jj)

Aasus jelljssyssyssyssyss

USB

jill (HDD) 10000000000000000000000000000000000000000000000000000000000000000000000000000

L 1

y###

y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y###

y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y### y###

J

3	6		clayl clayla	3
3	8
3	9
			clayl a1ac	8
4	0
