LTR110 - Convertisseur audio/vidéo Monacor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Convertisseur audio/vidéo (transformateur audio)
Marque	Monacor
Modèle	LTR110
Bande passante	15 - 30000 Hz
Rapport de transformation	1:1 + 0,5
Impédance d'entrée	600 Ω
Impédance de sortie	600 Ω + 300 Ω
Impédance source optimale	50 - 600 Ω
Impédance de charge optimale	≥ 5 kΩ
Tension maximale d'entrée	5 V (1% distorsion / 40 Hz)
Dimensions (approx.)	100 x 60 x 30 mm
Poids (approx.)	100 g
Alimentation	Passif (aucune alimentation externe requise)
Fonctions principales	Adaptation d'impédance, conversion de niveau de signal ligne, isolation galvanique
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants.
Sécurité	Protéger de l'humidité et des températures extrêmes.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Confier toute réparation à un professionnel.
Informations générales	Transformateur audio pour signaux ligne, adapté aux applications professionnelles.

FOIRE AUX QUESTIONS - LTR110 Monacor

Qu'est-ce que le Monacor LTR110 ?

Le Monacor LTR110 est un transformateur audio passif conçu pour adapter les niveaux et impédances de signaux ligne. Il permet de connecter des équipements audio avec une isolation galvanique.

Quels types de signaux puis-je utiliser avec le LTR110 ?

Il accepte des signaux audio ligne symétriques ou asymétriques avec une impédance source comprise entre 50 et 600 Ω. La tension d'entrée maximale est de 5 V (1% THD à 40 Hz).

Le LTR110 nécessite-t-il une alimentation ?

Non, le LTR110 est un équipement passif : il ne nécessite aucune source d'alimentation externe.

Quelle est la bande passante du transformateur ?

La bande passante est de 15 Hz à 30 kHz, ce qui le rend adapté aux applications audio haute fidélité.

Puis-je utiliser le LTR110 pour un signal micro ?

Non, il est conçu pour les signaux ligne (niveau ligne), pas pour les signaux microphones de faible niveau.

Comment câbler le transformateur ?

Les connexions se font via des bornes à vis. Consultez le schéma de la notice : les entrées et sorties sont clairement identifiées. Respectez les impédances recommandées.

Le LTR110 peut-il être utilisé pour une liaison symétrique/asymétrique ?

Oui, il permet de convertir un signal symétrique (balancé) en asymétrique (déséquilibré) et vice-versa, grâce à ses deux enroulements secondaires.

Quelle est l'impédance de sortie du transformateur ?

L'impédance de sortie est de 600 Ω sur une voie et 300 Ω sur l'autre, selon l'utilisation.

Comment nettoyer le LTR110 ?

Utilisez un chiffon doux et sec pour dépoussiérer le boîtier. Évitez tout produit chimique ou abrasif.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord les connexions et les câbles. Si le problème persiste, contactez un technicien qualifié. Le transformateur ne contient aucune pièce réparable par l'utilisateur.

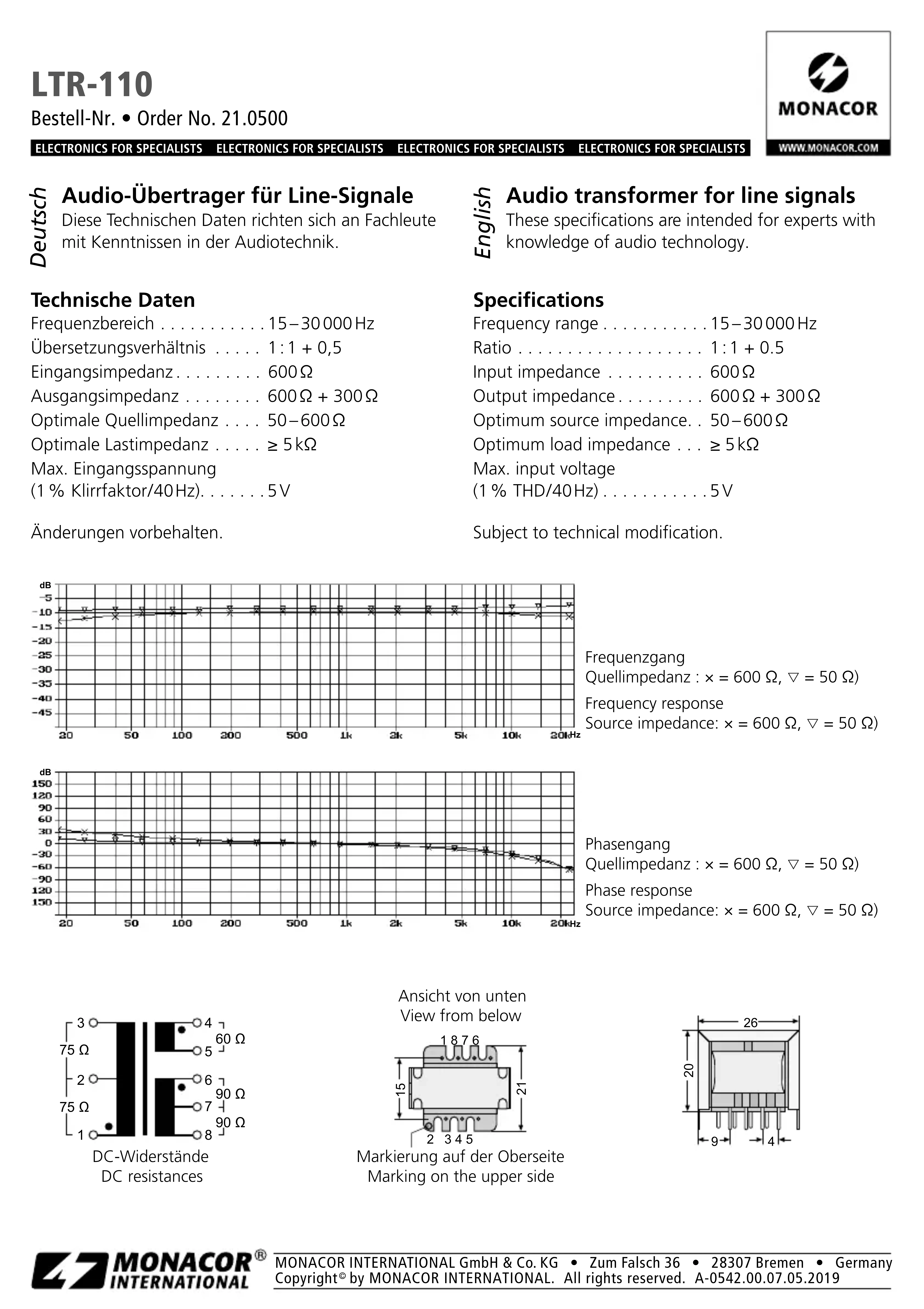

MODE D'EMPLOI LTR110 Monacor

Transformateur audio pour signaux ligne

Fra Ces caractéristiques techniques s'adresse aux techni-ciens possédant des connaissances en technique de audio.

\section*{Caracteristiques techniques}

Bande passante. 15-30000 Hz

Rapport 1:1+0,5

Impedance d'entree. 600Ω

Impedance de sortie. 600Ω + 300Ω

Impedance source optimale . . 50- 600Ω

Imp. de charge optimale . . . . ≥ 5kΩ

Tension maximale d'entrée

(1% taux de distorsion/40 Hz). 5V

Tous droit de modification réservé.

Courbe de réponse en fréquence
Impédance source: x = 600 Ω , = 50 Ω

Courbe de réponse en phase

Impedance source: x = 600Ω , = 50Ω

Rispostainfase

Impedanza di source: x = 600Ω = 50Ω

Résistances DC
Resistenze DC

Vue de dessous
Visto dal basso
Repère sur la face supérieure
Segno in alto
