Caractéristiques techniques	Système home cinéma 5.1 avec caisson de basses
Puissance totale	600 Watts
Réponse en fréquence	20 Hz - 20 kHz
Connectivité	HDMI, optique, RCA, Bluetooth
Utilisation	Idéal pour les films, jeux vidéo et musique
Configuration	Facile à installer avec des câbles fournis
Maintenance	Nettoyage avec un chiffon doux, éviter les produits abrasifs
Sécurité	Ne pas exposer à l'humidité, respecter les limites de puissance
Informations générales	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - Theater 500 Teufel

Comment connecter le Teufel Theater 500 à ma télévision ?

Utilisez un câble HDMI pour connecter le port HDMI ARC de votre télévision au port HDMI du Teufel Theater 500. Assurez-vous que l'option ARC est activée dans les paramètres de votre télévision.

Le son est désynchronisé avec l'image, que faire ?

Vérifiez les paramètres de synchronisation audio de votre télévision ou de votre lecteur. Vous pouvez également essayer de désactiver et de réactiver le système pour réinitialiser la synchronisation.

Comment ajuster les niveaux de basses sur le Teufel Theater 500 ?

Utilisez la télécommande pour accéder au menu des réglages audio. Vous pourrez ajuster les niveaux de basses en fonction de vos préférences.

Le système ne s'allume pas, que dois-je faire ?

Vérifiez que le système est correctement branché à une prise électrique fonctionnelle. Testez avec une autre prise si nécessaire. Assurez-vous également que le câble d'alimentation est en bon état.

Comment mettre à jour le firmware du Teufel Theater 500 ?

Téléchargez la dernière version du firmware depuis le site de Teufel. Suivez les instructions fournies pour effectuer la mise à jour via une clé USB ou par connexion réseau.

Le son grésille, que faire ?

Vérifiez que les câbles sont correctement connectés et en bon état. Essayez de changer de source audio pour voir si le problème persiste. Si le grésillement continue, contactez le support technique.

Puis-je utiliser le Teufel Theater 500 avec des appareils Bluetooth ?

Oui, le Teufel Theater 500 est compatible avec les connexions Bluetooth. Assurez-vous que le Bluetooth est activé sur votre appareil et suivez les instructions pour coupler les deux appareils.

Comment réinitialiser le Teufel Theater 500 aux paramètres d'usine ?

Pour réinitialiser le système, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que le témoin lumineux clignote.

MODE D'EMPLOI Theater 500 Teufel

Contents Connexions Lecture Réglages Conseils Annexe

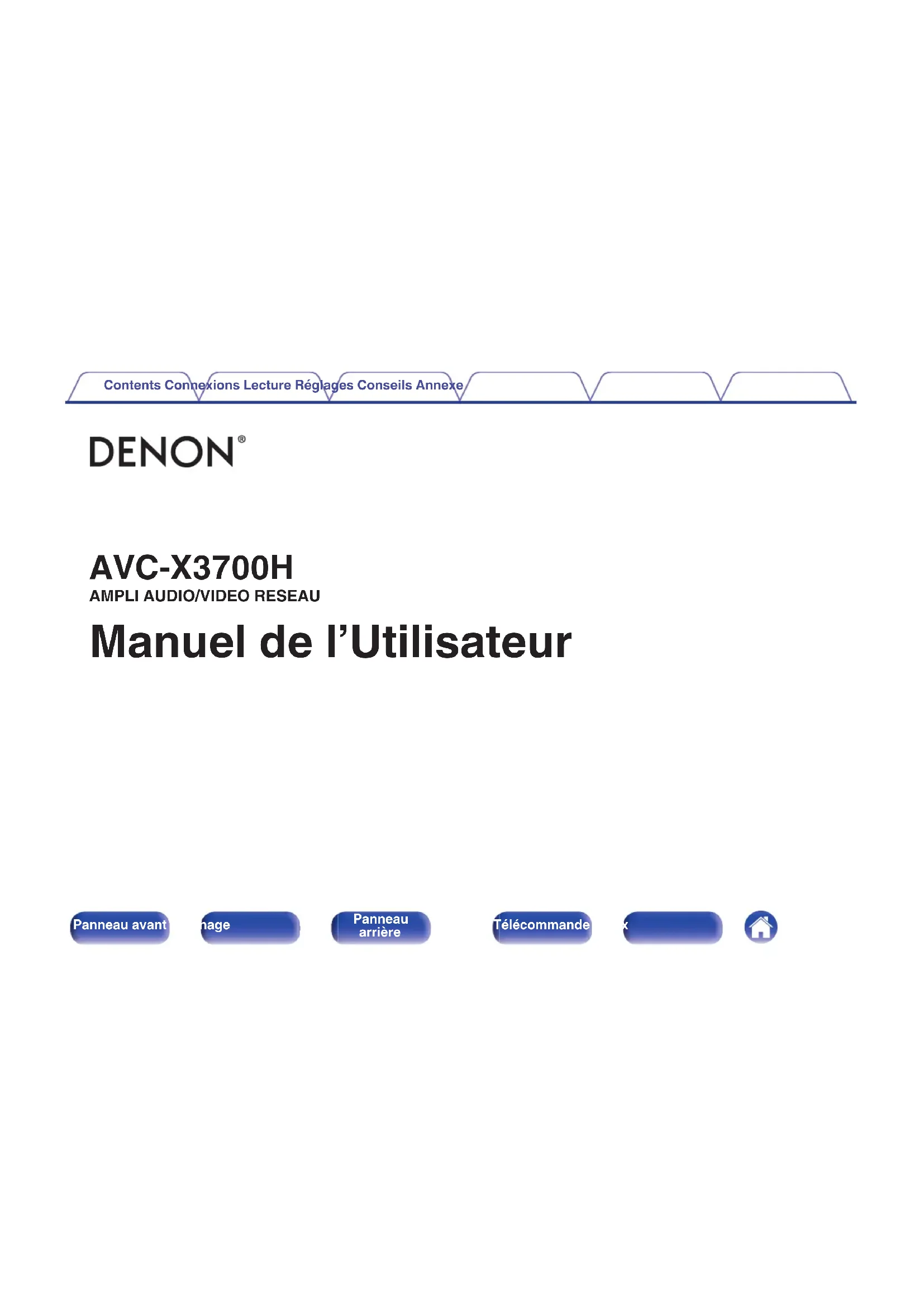

DENON®

AVC-X3700H

AMPLI AUDIO/VIDEO RESEAU

Manuel de l'Utilisateur

Panneau avant

nage

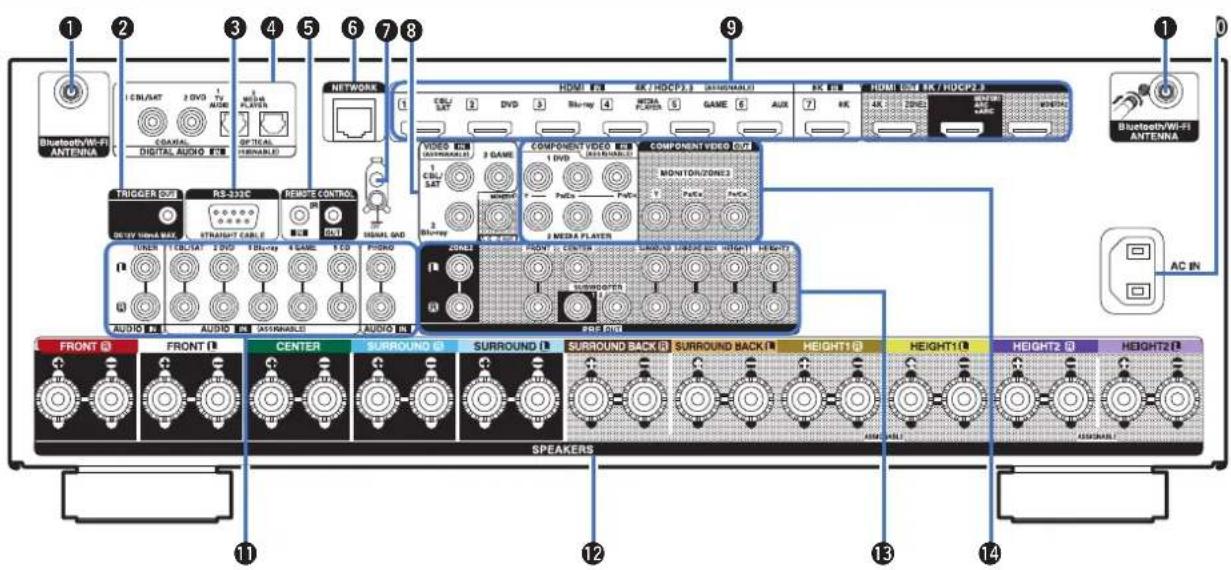

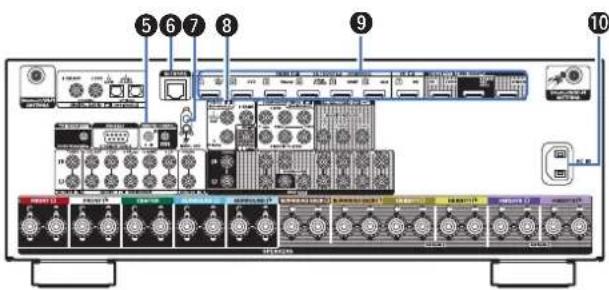

Panneau arrière

Télécommande

Contents Connexions Lecture Réglages Conseils Annexe

Accessories 8
Insertion des piles 9

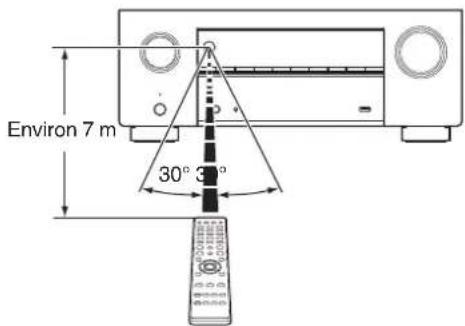

Portée de la télécommande 9
Caractéristiques 10
Audio haute qualité 10
Haute performance 11
Fonctionnement aisé 16
Nomenclature et fonctions 17

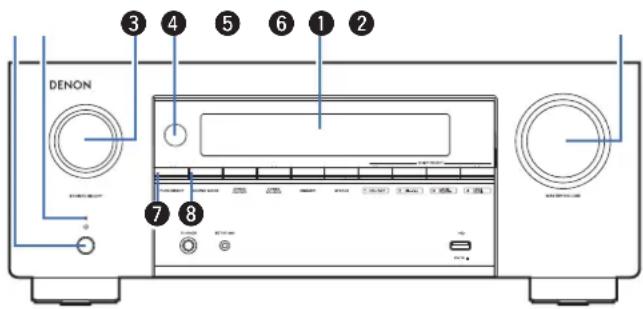

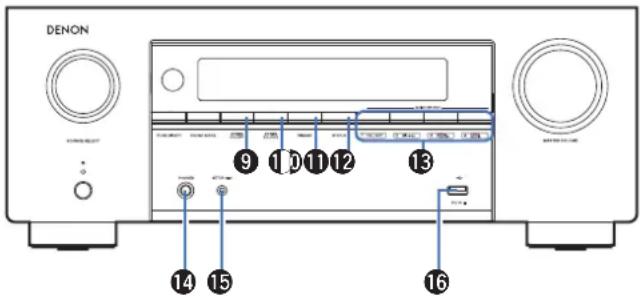

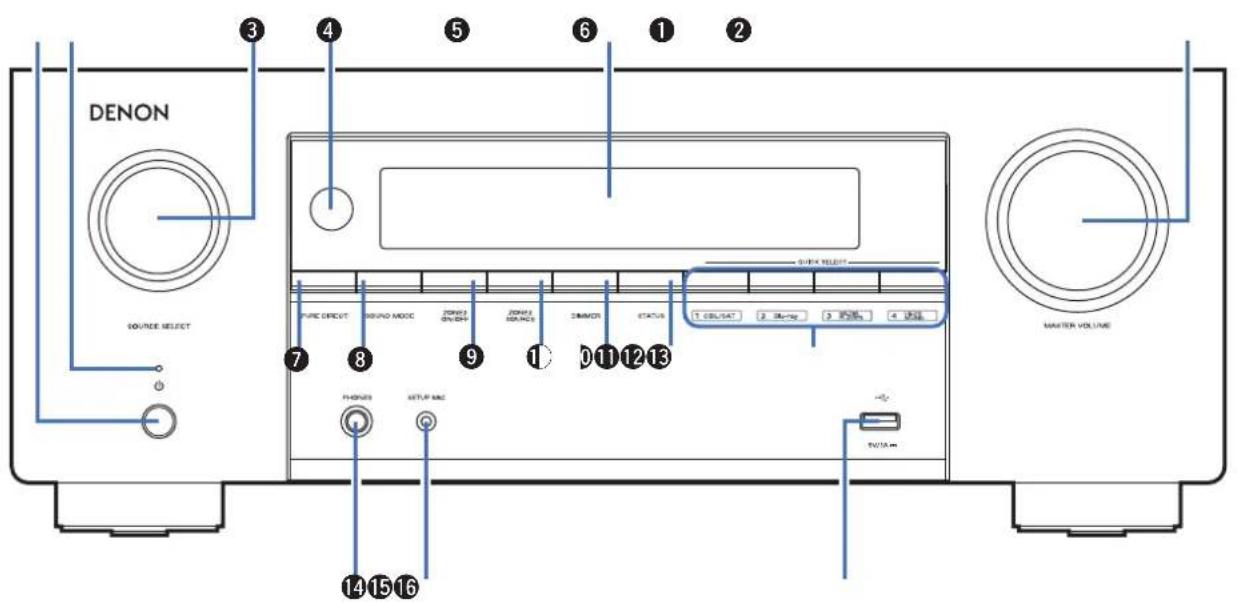

Panneau avant 17

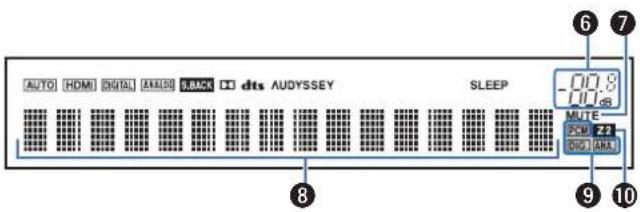

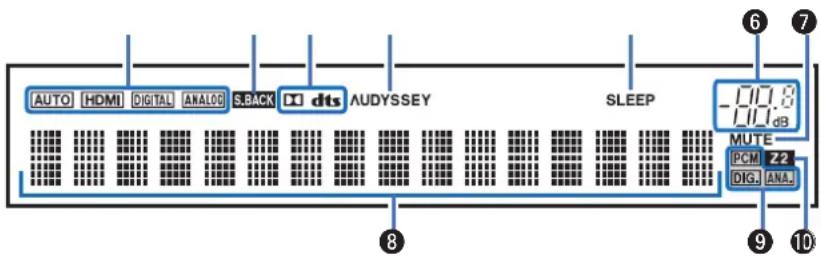

Affichage 20

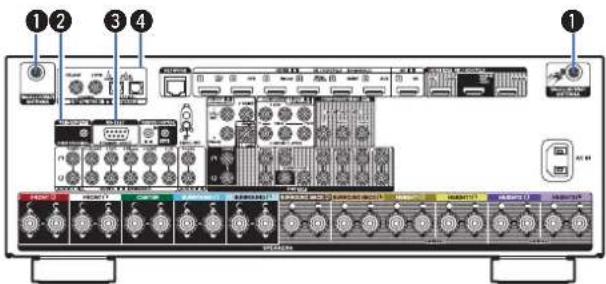

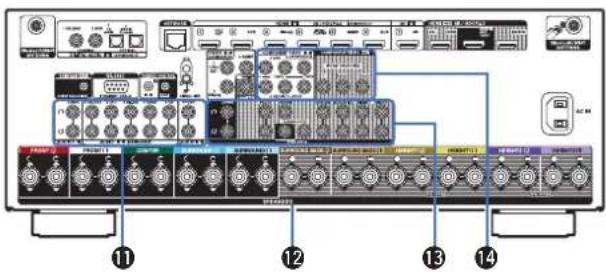

Panneau arrière 22

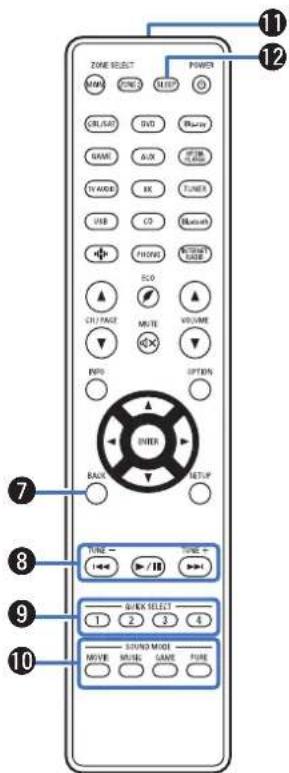

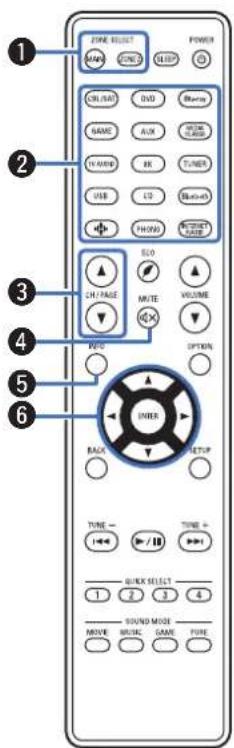

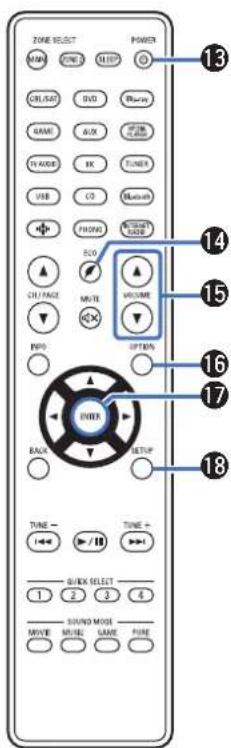

Télécommande 26

Connexions

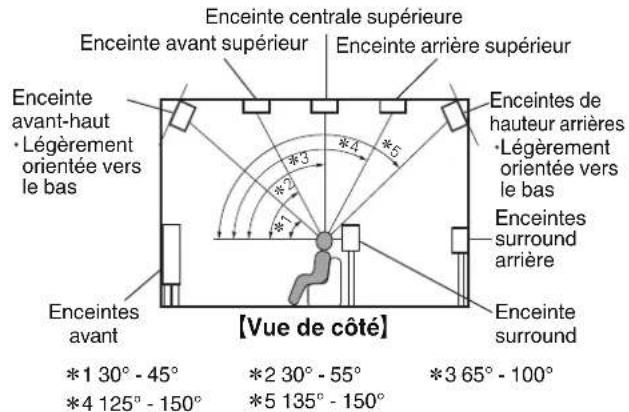

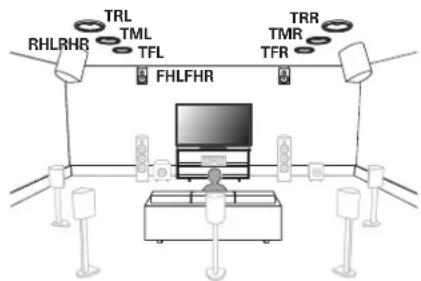

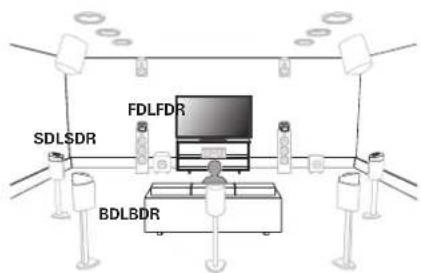

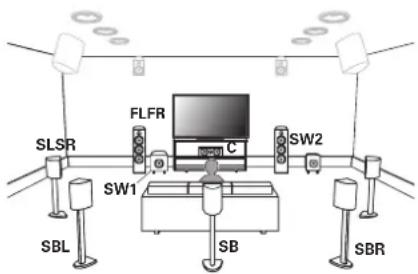

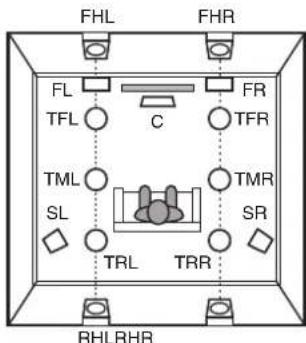

Installation des enceintes 30

Branchement enceintes 37

Avant le branchement des enceintes 37

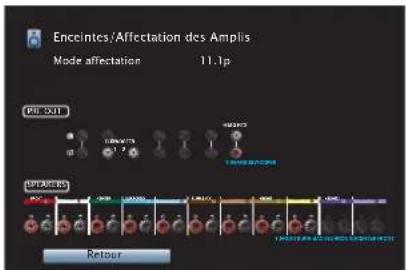

Configuration de l'enceinte et paramétrages de l'Affectation des

Amplis" 41

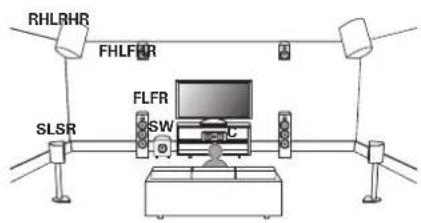

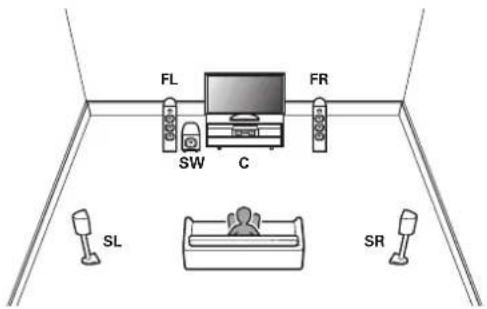

Branchement d'enceintes 5.1 canaux 43

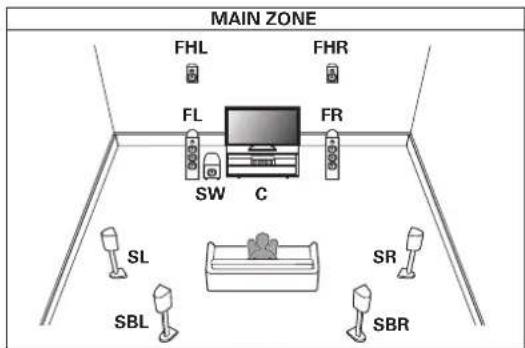

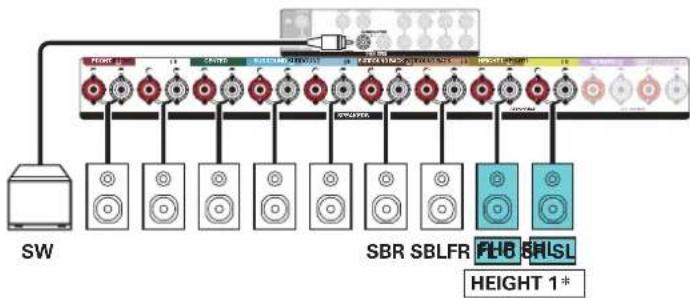

Branchement d'enceintes 7.1 canaux 44

Branchement d'enceintes 9.1 canaux 48

Branchement d'enceintes 11.1 canaux 55

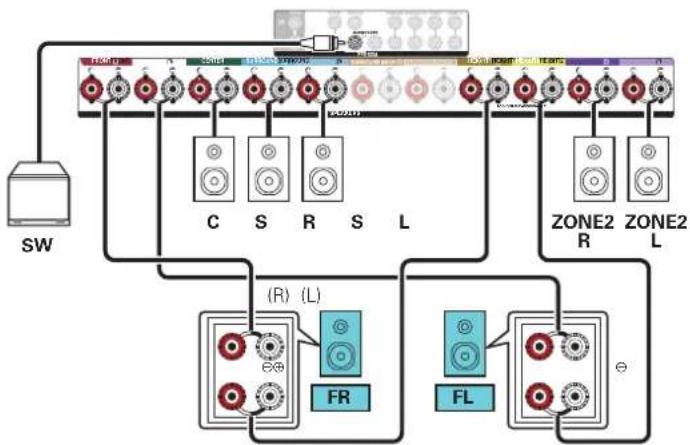

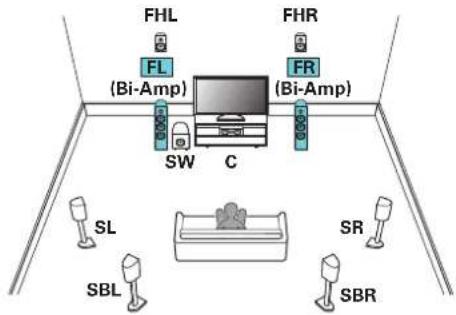

Branchement d'enceintes 7.1 canaux : Connexion bi-amp des

enceintes avant 59

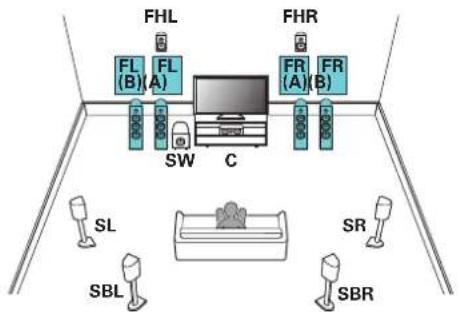

Branchement d'enceintes 7.1 canaux : Deuxième paire

d'enceintes avant 60

Branchement d'enceintes multi-zones 61

Connexion d'un téléviseur 64

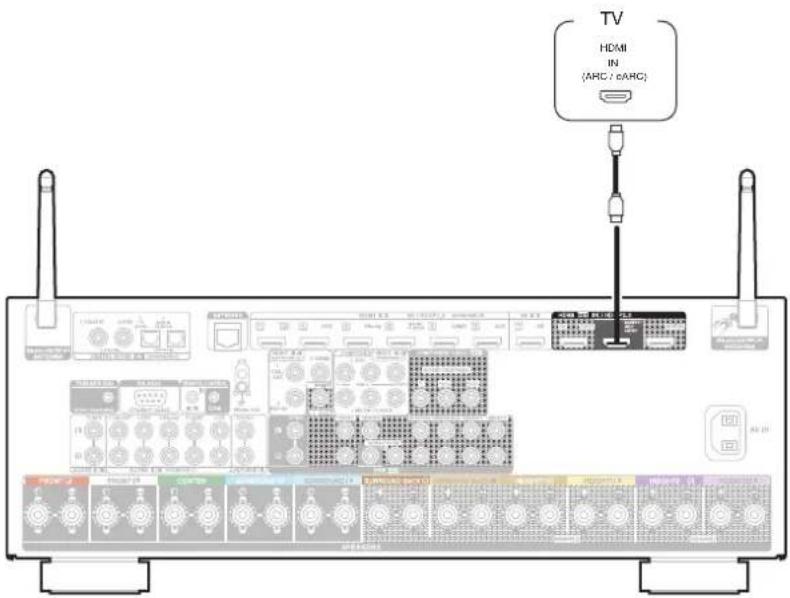

Connexion 1 : Téléviseur équipé d'une borne HDMI et compatible avec la fonction ARC (Audio Return Channel) / eARC (Enhanced Audio Return Channel) 65

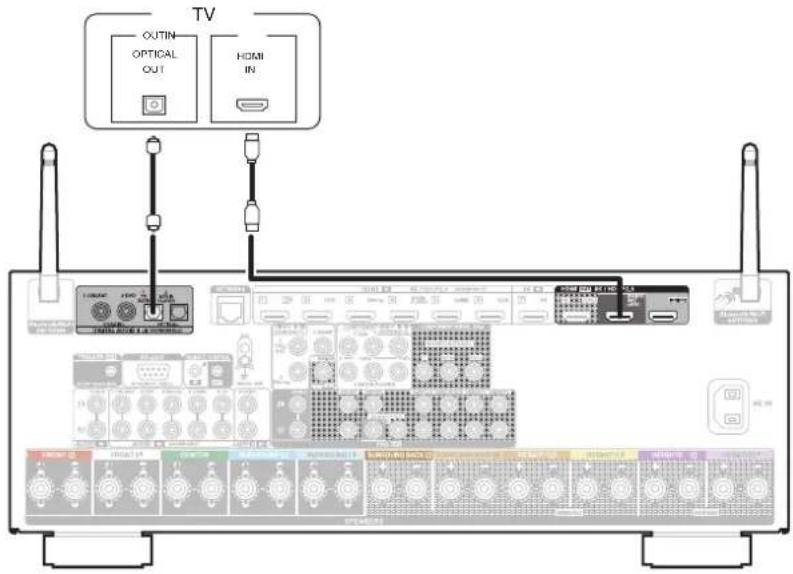

Connexion 2 : Téléviseur équipé d'une borne HDMI et incompatible avec la fonction ARC (Audio Return Channel) / eARC (Enhanced Audio Return Channel) 66

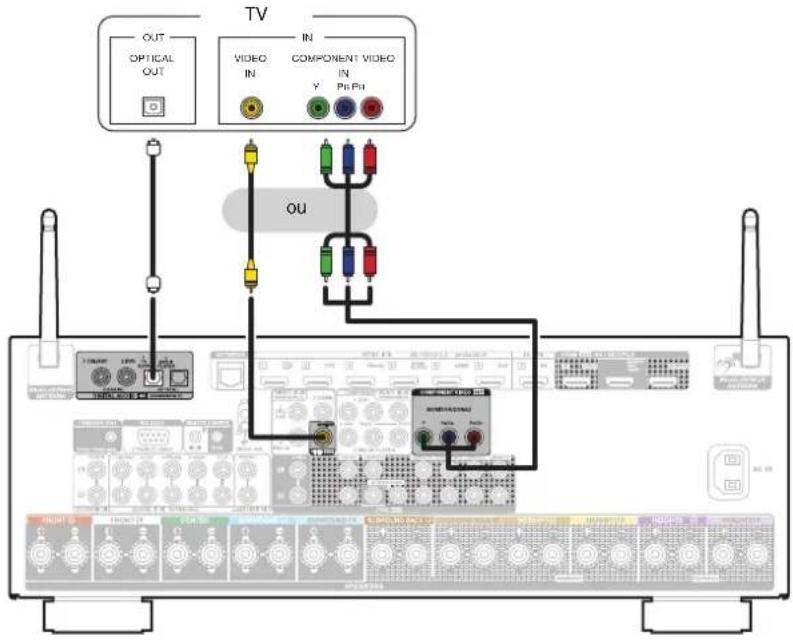

Connexion 3 : Téléviseur non équipé d'une borne HDMI 67

Connexion d'un dispositif de lecture 68

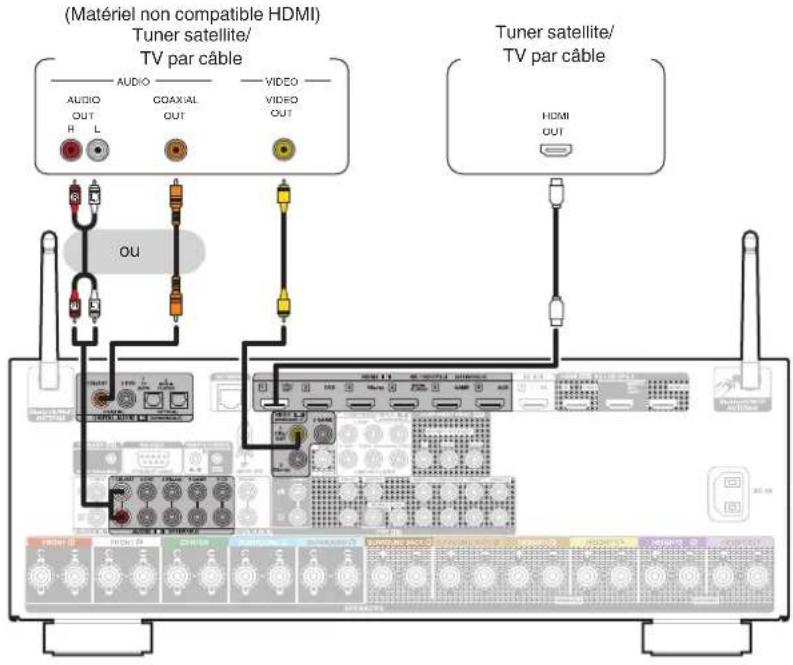

Connexion d'un décodeur (Tuner satellite/TV par câble) 69

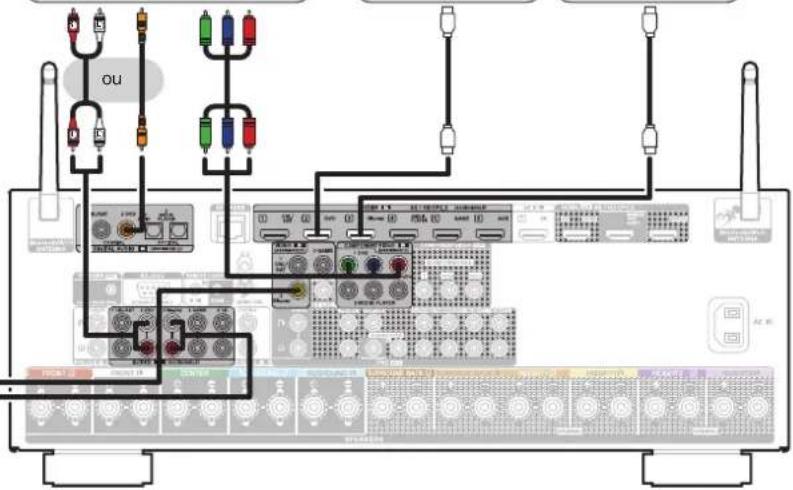

Connexion d'un lecteur DVD ou le lecteur Blu-ray Disc 70

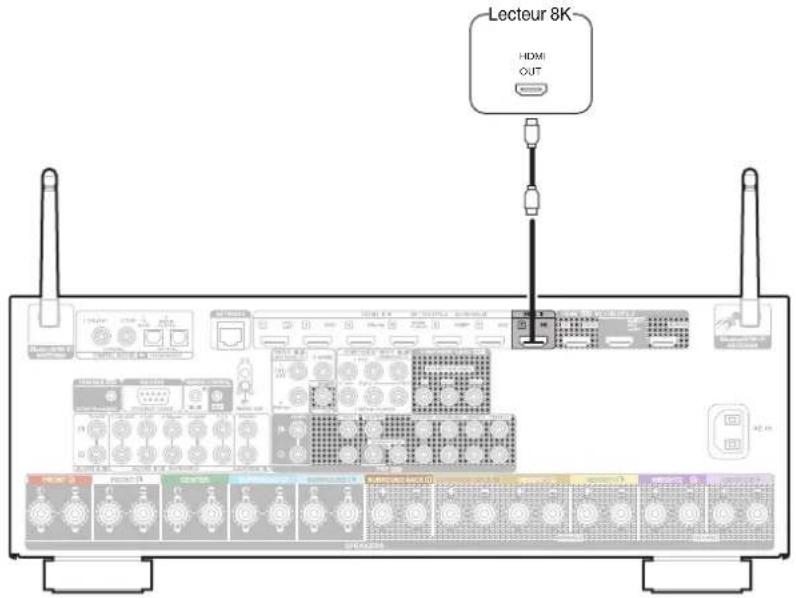

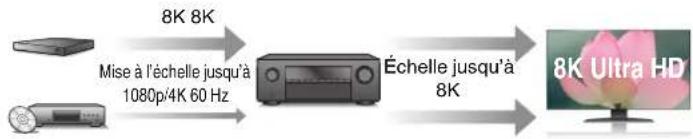

Connexion d'un appareil de lecture compatible avec le 8K 71

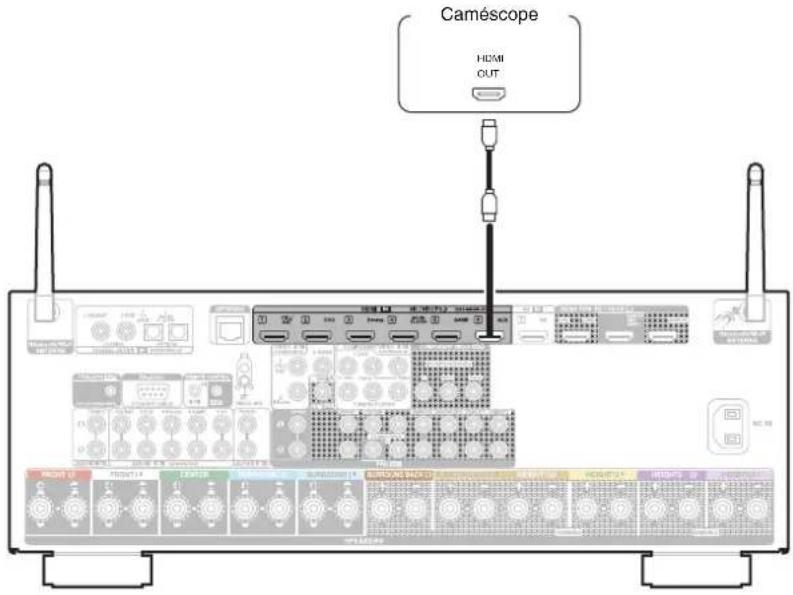

Connexion d'un caméscope vidéo ou d'un console de jeux 72

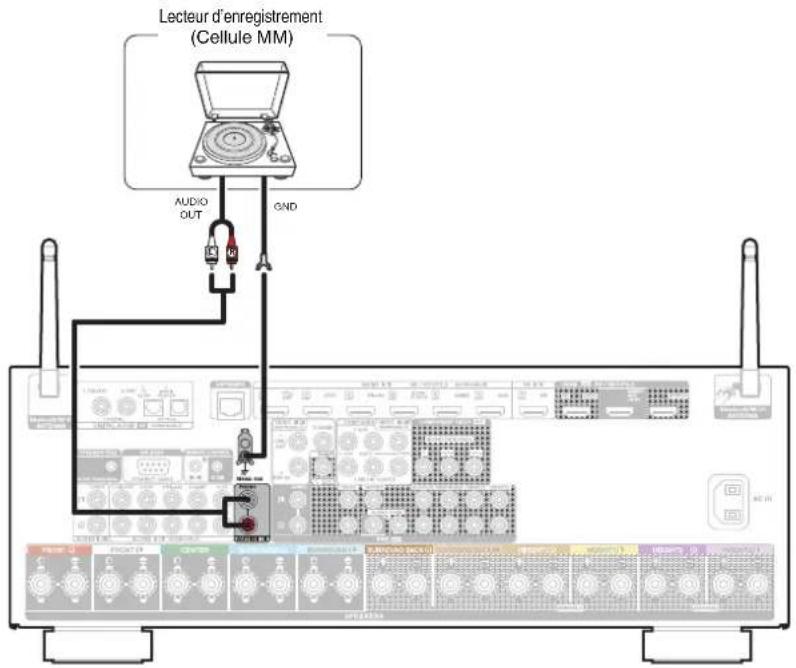

Connexion d'une platine 73

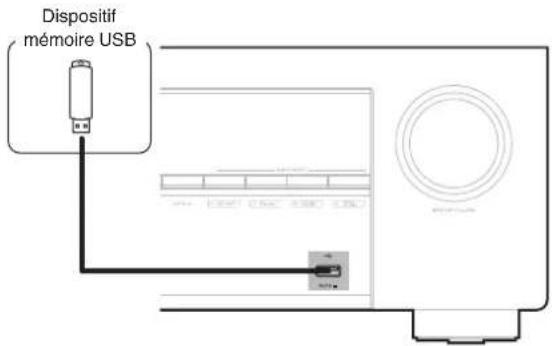

Connector un dispositif mémoire USB au port USB 74

Connexion à un réseau domestique (LAN) 75

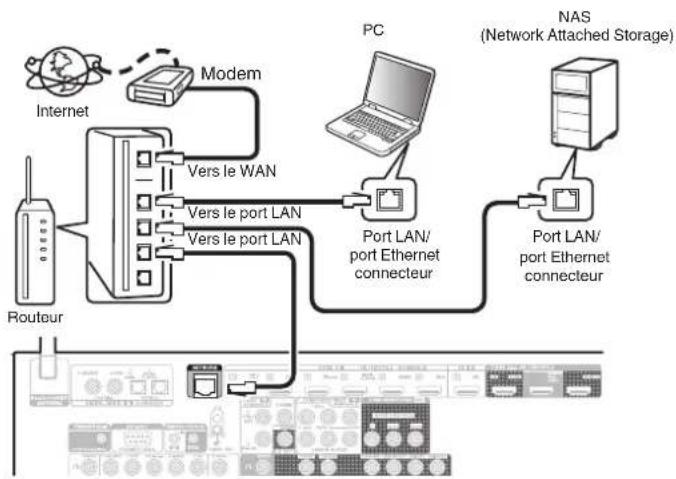

LAN filaire 75

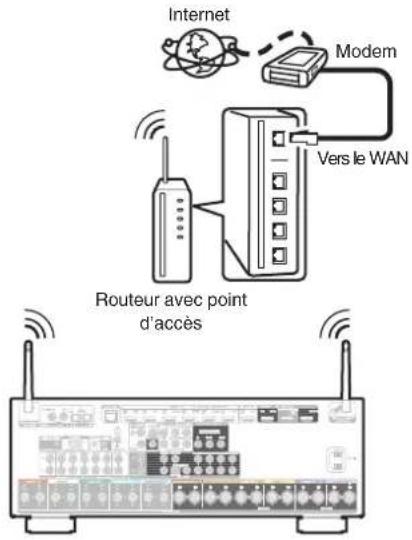

LAN sans fil 76

Connexion d'un dispositif de commande externe 77

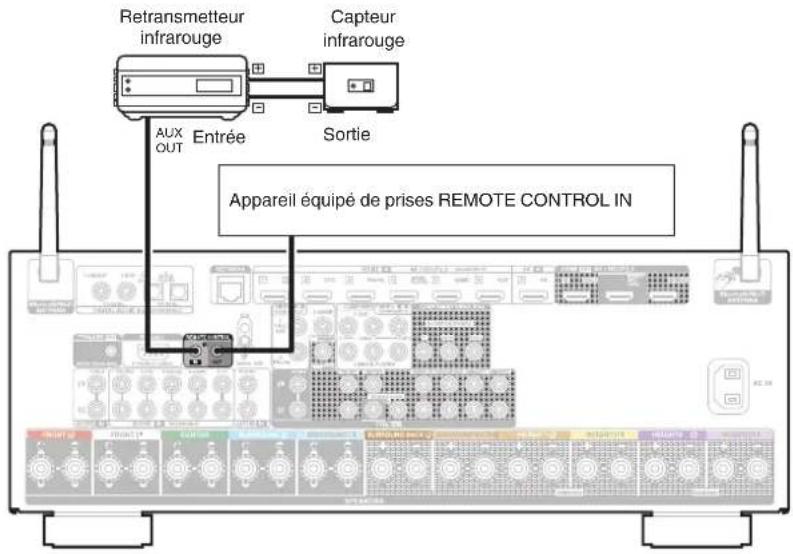

Prises REMOTE CONTROL 77

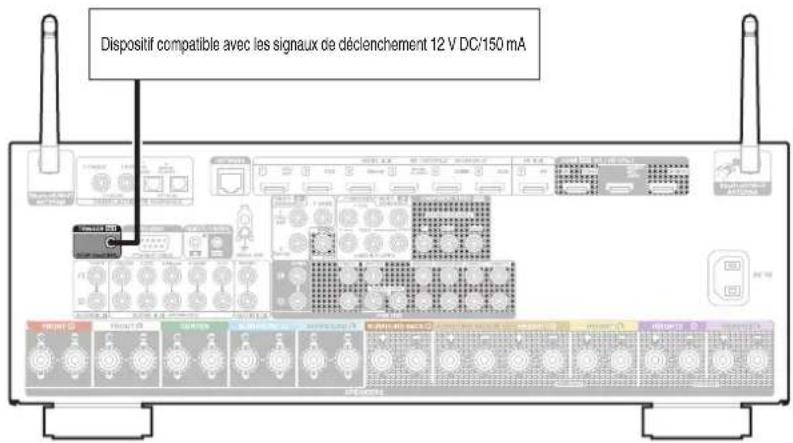

Borne TRIGGER OUT 78

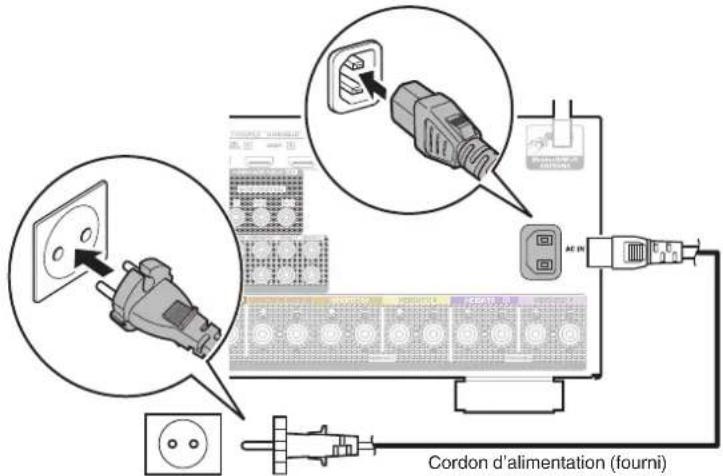

Connexion du cordon d'alimentation 79

Panneau avant

nage

Panneau arrière

2

Télécommande

Contents Connexions Lecture Réglages Conseils Annexe

Lecture

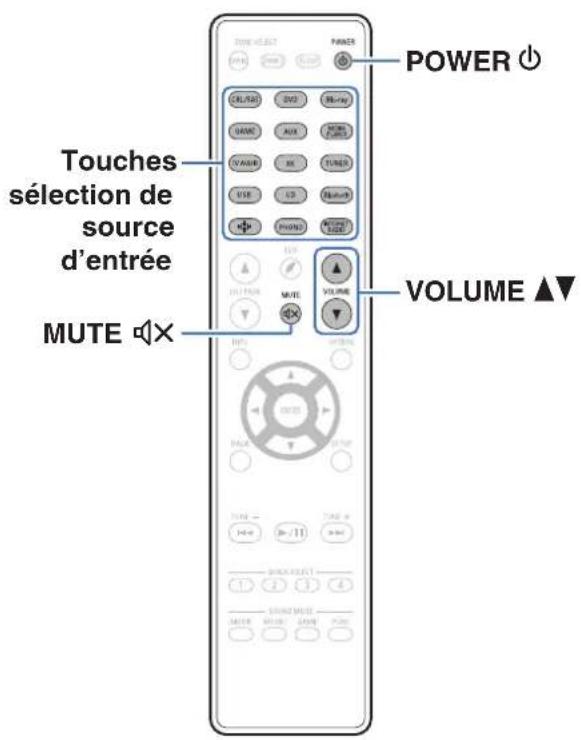

Utilisation basique	81
Mise sous tension	81
Sélection de la source d'entrée	81
Réglage du volume	82
Coupure temporaire du son (Sourdine)	82
Lecture avec les lecteurs DVD/Blu-ray Disc	82

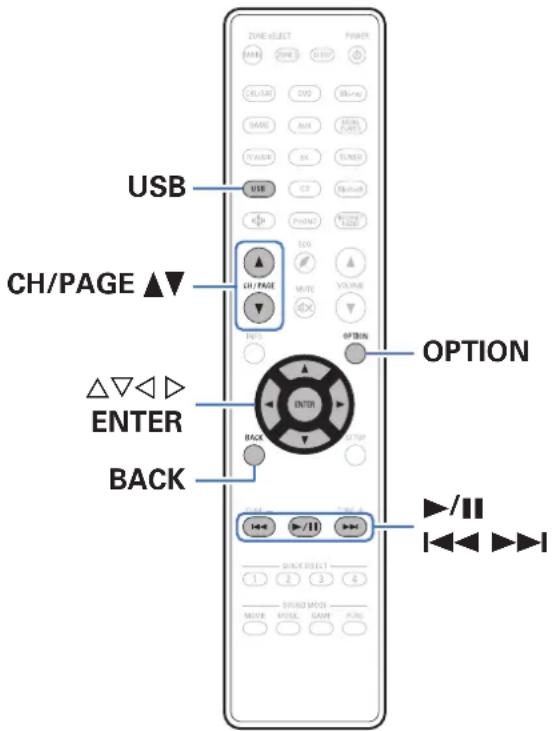

Lecture du contenu d'un dispositif mémoire USB	83

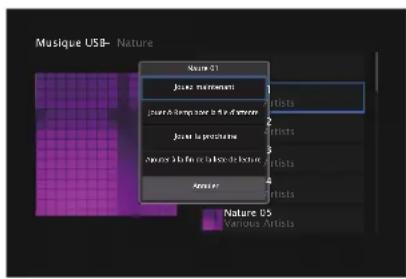

Lecture des fichiers d'un dispositif mémoire USB	84

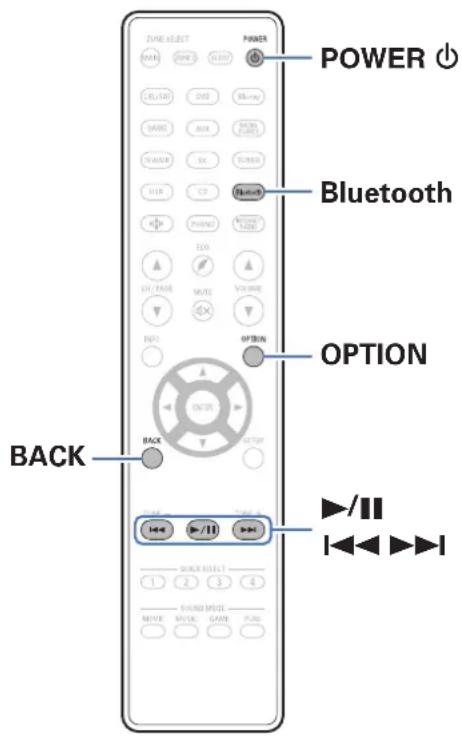

Écouter de la musique sur un périphérique Bluetooth	87
Lecture de musique à partir d'un périphérique Bluetooth	88
Appariement avec d'autres périphériques Bluetooth	89
Reconnexion à cet appareil à partir d'un périphérique Bluetooth	90

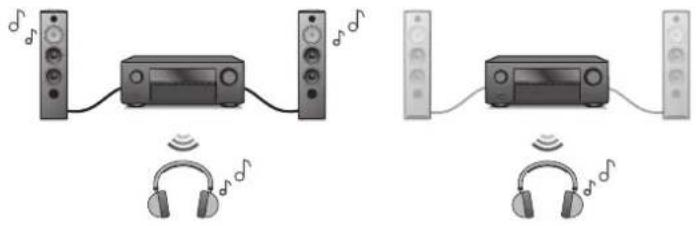

Écoute de l'audio avec un casque Bluetooth	91
Écoute de l'audio avec un casque Bluetooth	92
Reconnexion à un casque Bluetooth	93
Déconnexion d'un casque Bluetooth	93

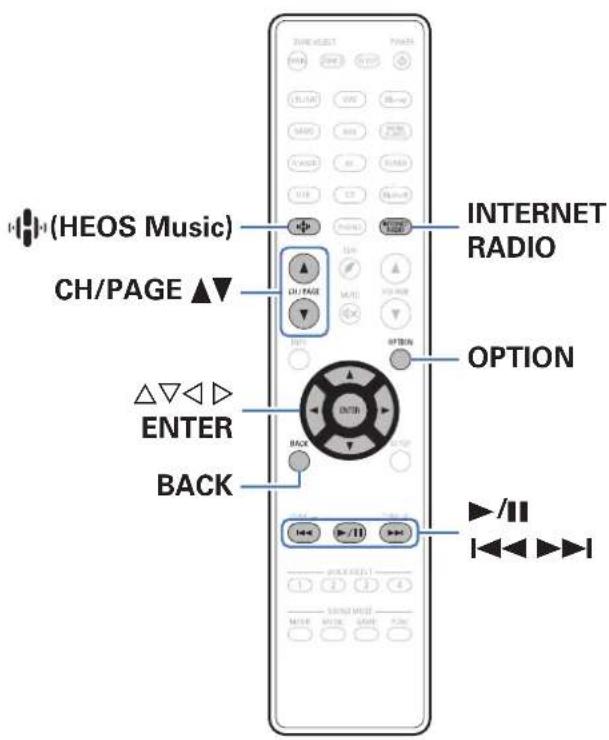

Écoute de Radio Internet	94
Écoute de Radio Internet	95

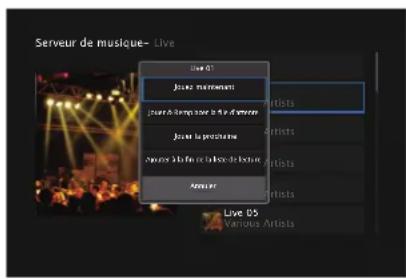

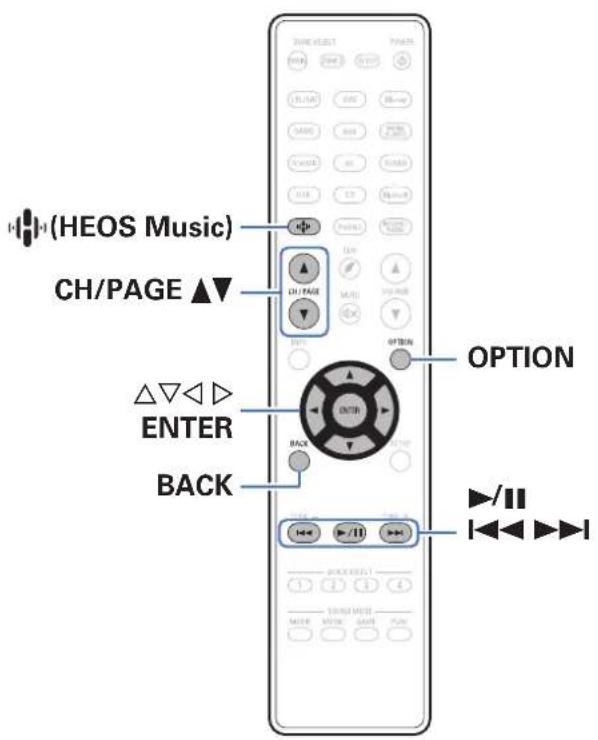

Lecture de fichiers stockés sur un ordinateur ou un stockage NAS	96
Lecture de fichiers stockés sur un ordinateur ou un stockage NAS	97
Obtenir HEOS App	100
Compte HEOS	101
Lecture depuis des services de diffusion de musique	102

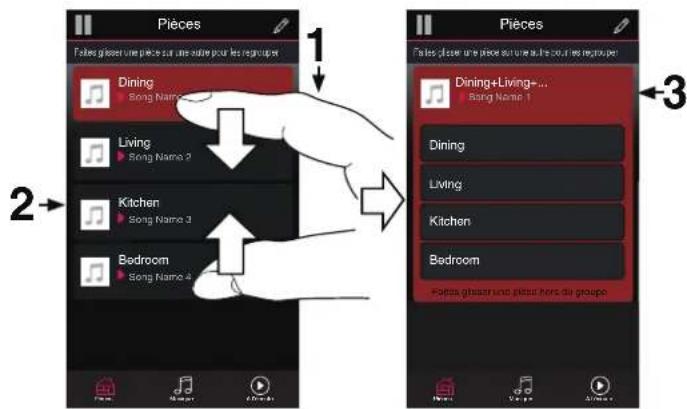

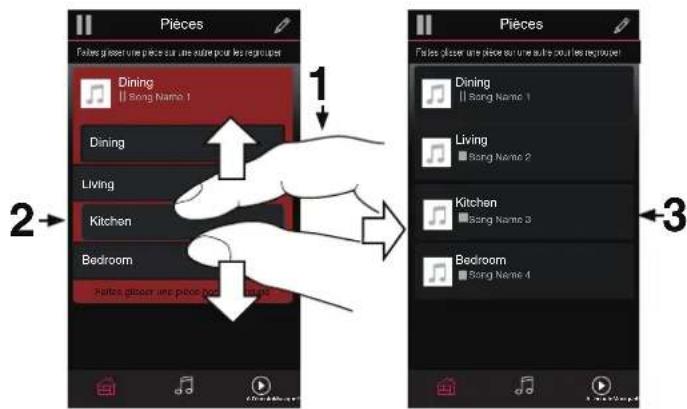

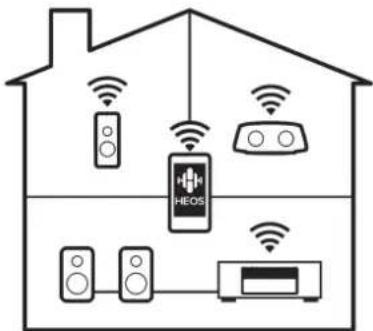

Écouter la même musique dans plusieurs pièces	105

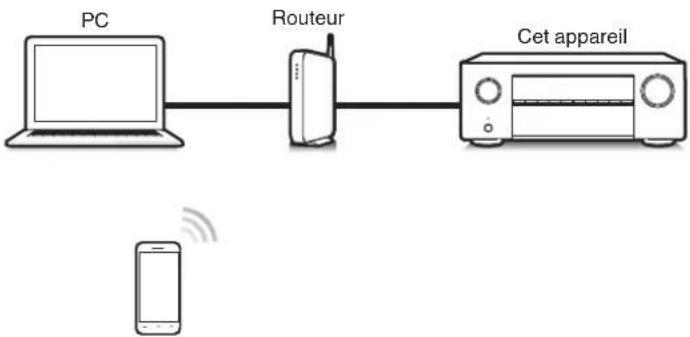

Fonction AirPlay	109
Lecture de titres de votre iPhone, iPod touch ou iPad	110
Lecture de la musique iTunes avec cet appareil	110
Lisez un morceau depuis votre iPhone, votre iPodtouch ou votre iPad sur plusieurs appareils synchronisés (AirPlay 2)	111

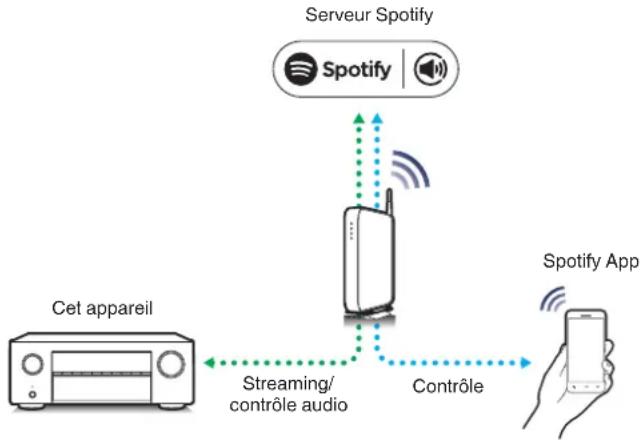

Fonction Spotify Connect	112
Lecture de la musique Spotify avec cet appareil	112

Panneau avant

nage

Panneau arrière

3

Télécommande

Contents Connexions Lecture Réglages Conseils Annexe

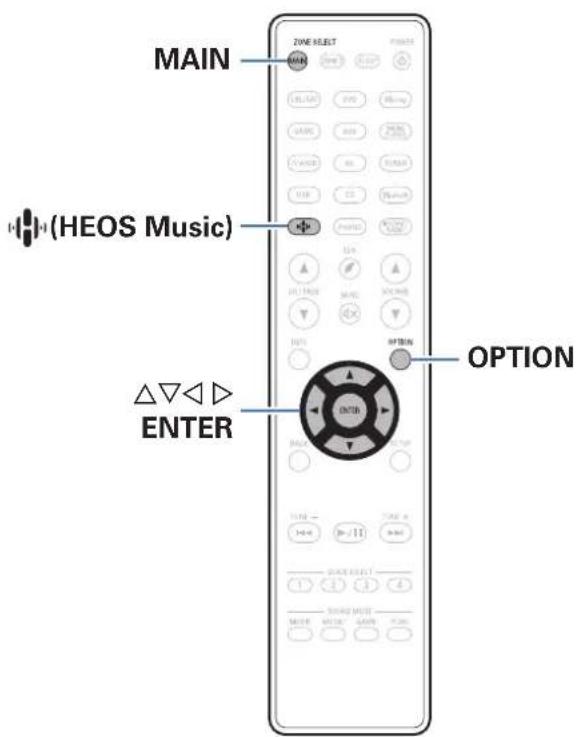

Fonctions pratiques 113

Ajout des Favoris HEOS 114

Lecture des Favoris HEOS 114

Suppression des Favoris HEOS 115

Ajuster le volume de chaque canal pour le faire correspondre à la source d'entrée (Réglage niv. Canal) 116

Réglage de la tonalité (Tonalité) 117

Affichage de la vidéo voulue lors de la lecture audio (Sélect. Vidéo) 118

Réglage de la qualité d'image pour votre environnement de visualisation (Mode photo) 119

Lecture de la même musique dans toutes les zones (Toutes zones stéréo) 120

Modification des paramètres d'enceinte pour les adapter à l'environnement d'écoute (Présélection des HP) 121

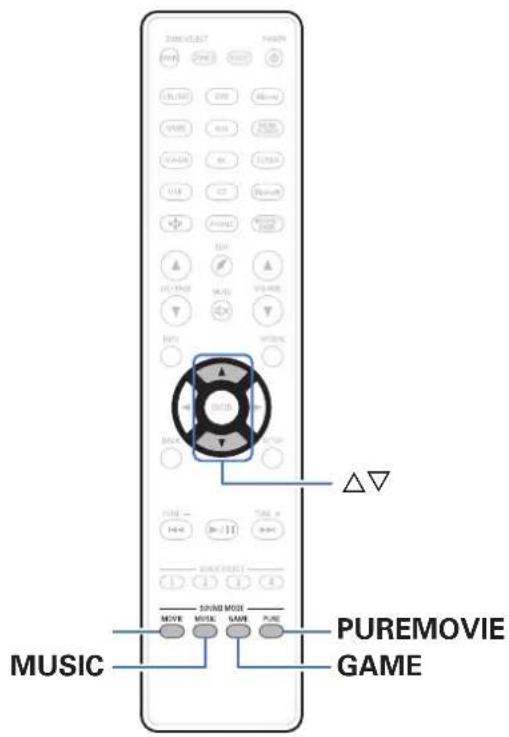

Sélection d'un mode d'écoute 122

Sélection d'un mode d'écoute 123

Lecture directe 124

Mode son qui peut être sélectionné pour chaque signal d'entrée 131

Fonction de contrôle HDMI 137

Procédure de réglage 137

Fonction Menu intelligent 138

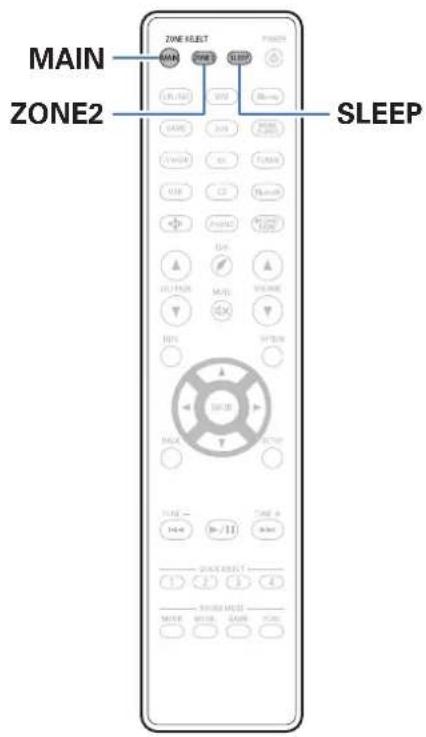

Fonction de minuterie sommeil 140

Utilisation de la minuterie sommeil 141

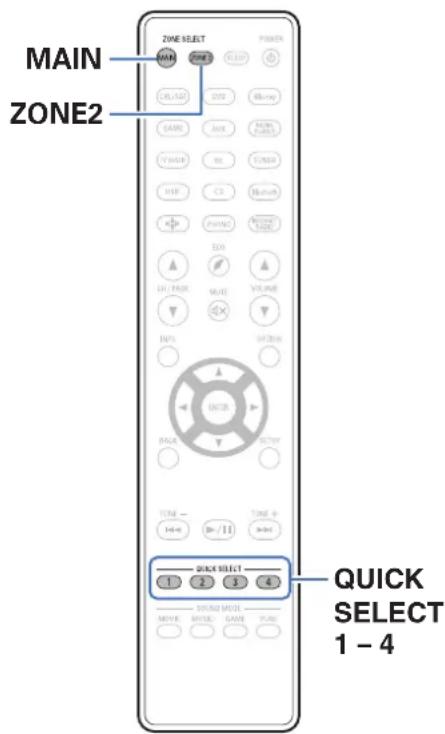

Fonction de sélection rapide plus 142

Solliciter le paramétrage 143

Modification des réglages 144

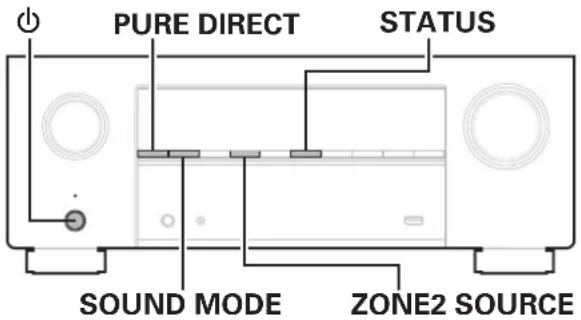

Fonction de verrouillage du panneau 145

Désactivation de toutes les opérations de touche 145

Désactivation de toutes les opérations de touche sauf VOLUME 145

Annulation de la fonction de verrouillage du panneau 146

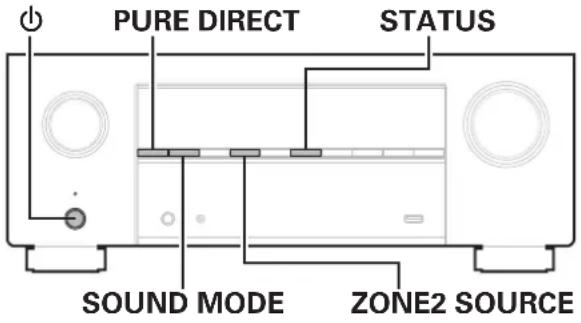

Fonction de verrouillage à distance 147

Désactivation de la fonction de capteur de la télécommande 147

Activation de la fonction du capteur à distance 147

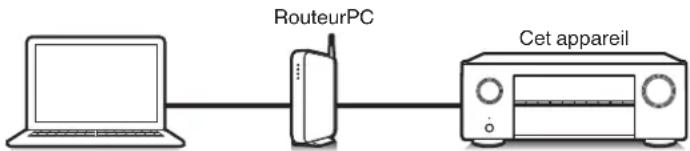

Fonction de contrôle Internet 148

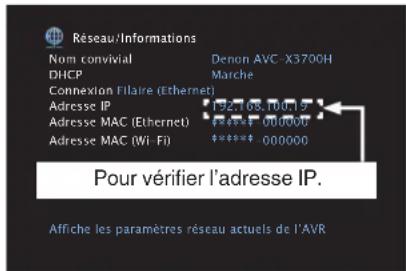

Contrôle de l'appareil à partir d'un contrôle Web 148

Lecture dans la ZONE2 (différente pièce) 150

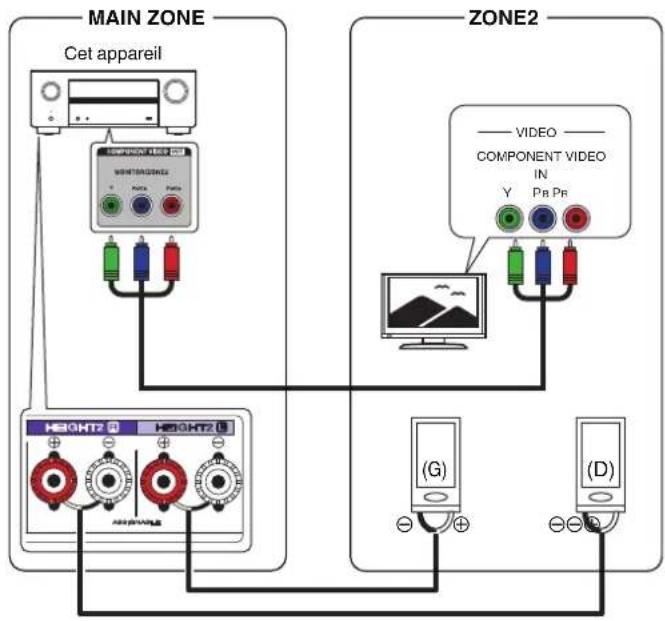

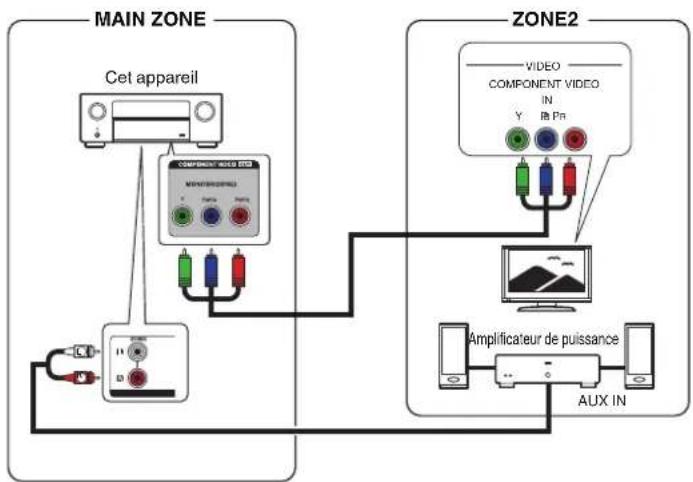

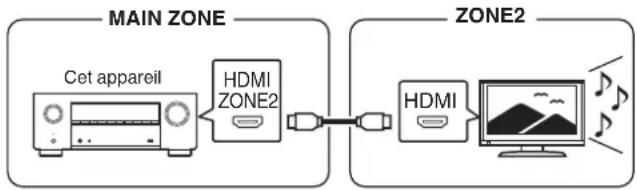

Connexion de ZONE2 150

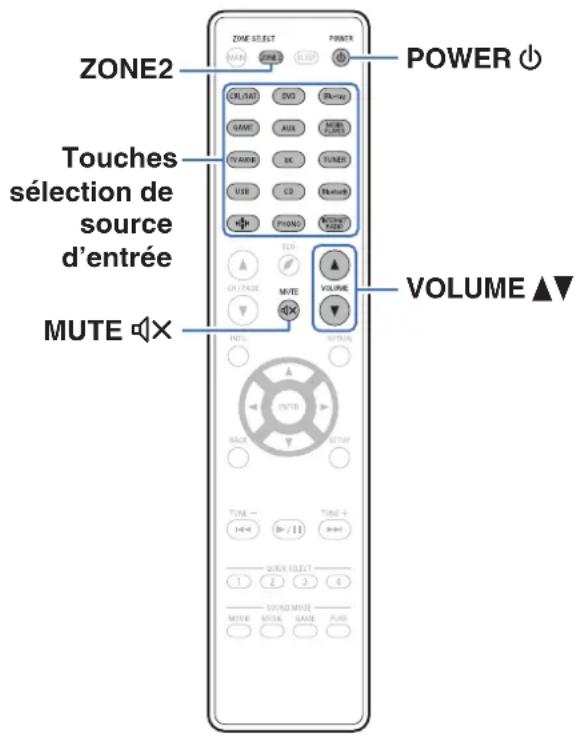

Lecture dans ZONE2 153

Panneau avant

nage

Panneau arrière

4

Télécommande

Contents Connexions Lecture Réglages Conseils Annexe

Réglages

Plan du menu de l’interface graphique	155
Fonctionnement du menu	159
Audio	160
Réglage niv Centrale	160
Réglage niv Subw	160
Paramètres surr.	161
Restorer	167
Délai audio	168
Volume	169
Audyssey®	170
EQ Graphic	173

Vidéo	175
Réglages image	175
Config. HDMI	177
Réglages sorties	182
Affichage à l'écran	186
Economiseur d'écran	187
Format signal 4K/8K	187
Configuration HDCP	189
Format TV	189
Entrées	190

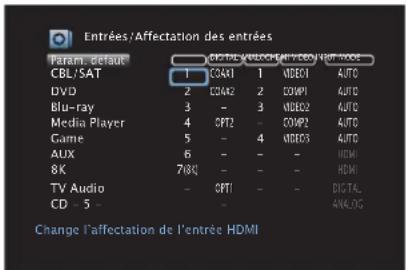

Affectation des entrées	190
Renommer les sources	193
Masquer les sources	193
Niveau des sources	193
Enceintes	194

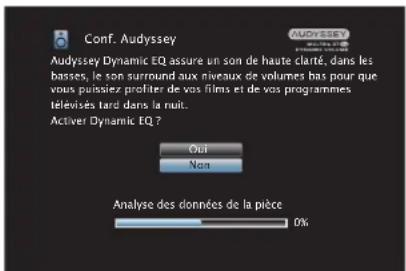

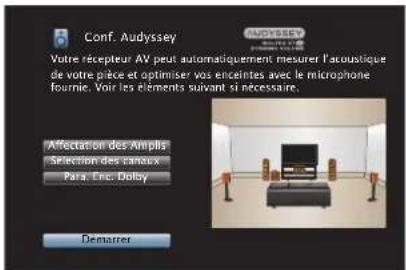

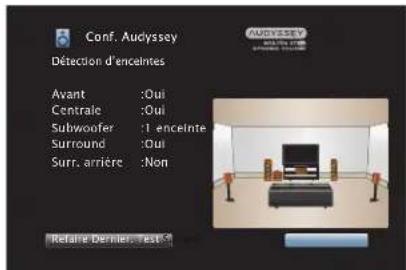

Conf. Audyssey®	194

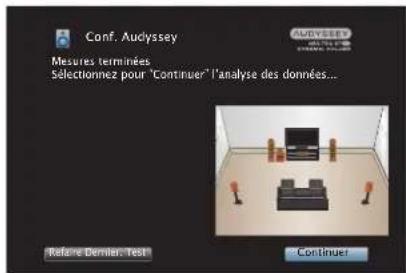

Procédure pour les réglages des enceintes (Conf. Audyssey®)	196

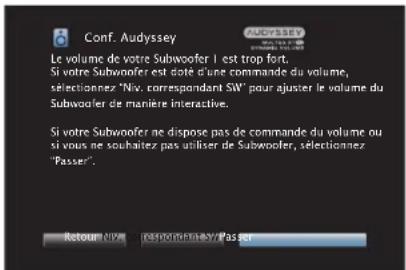

Message d'erreur	202

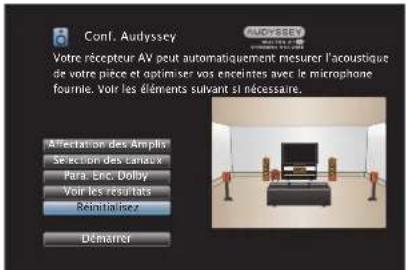

Retour aux réglages “Conf. Audyssey®”	204

Panneau avant

nage

Panneau arrière

5

Télécommande

Contents Connexions Lecture Réglages Conseils Annexe

Config. manuelle 205

Affectation des Amplis 205

Config. enceintes 211

Distances 215

Niveaux 217

Crossover 218

Graves 219

Enceintes avant 220

Présélection des HP 220

Réseau 221

Informations 221

Connexion 221

Config. Wi-Fi 222

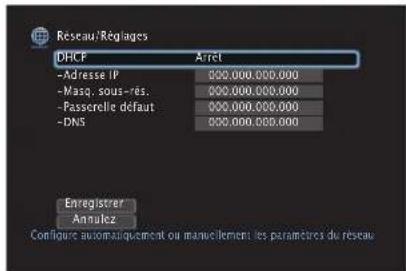

Réglages 224

Commande réseau 226

Nom convivial 226

Diagnostic 227

AirPlay 227

Compte HEOS 228

Vous ne vous êtes pas connecté 228

Vous êtes déjà connecté 228

Général 229

Langue 229

ECO 229

Émetteur Bluetooth 233

Config. de ZONE2 234

Renommer zone 236

Sélect.Rapid.Nom 236

Sortie Trigger 237

Afficheur façade 237

Micrologiciel 238

Informations 241

Données d'utilisation 243

Sauveg. & charger 243

Verrou de config. 244

Réinitialiser 244

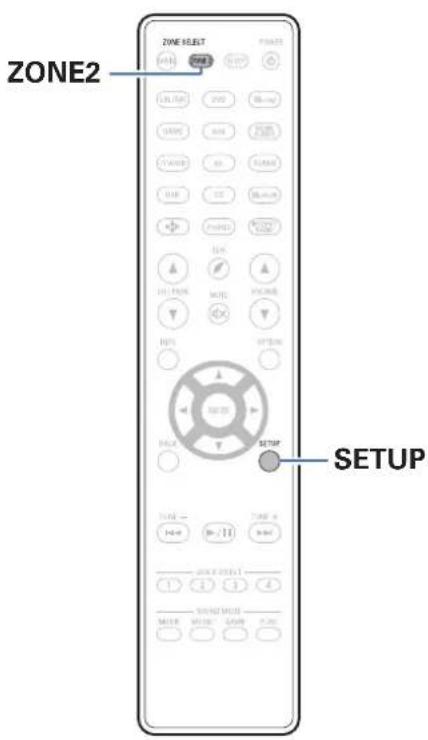

Limiter la zone d'opération avec la télécommande 245

Panneau avant

nage

Panneau arrière

6

Télécommande

Contents

nexions Lecture Réglages Conseils Annexe

Conseils

Conseils	247
Dépistage des pannes	249
L'alimentation ne se met pas sous/hors tension	250
Les opérations ne peuvent pas être effectuées via la télécommande	251
L'affichage sur cet appareil n'affiche rien	251
Aucun son n'est émis	252
L'audio souhaité n'est pas émis	253
Le son est interrompu ou on entend des bruits	256
Aucune vidéo ne s'affiche sur le téléviseur	257
L'écran du menu ne s'affiche pas sur le téléviseur	259
La couleur de l'écran du menu et le contenu des opérations affichées sur le téléviseur est différente de la normale	259
Impossible de lire AirPlay	260
Impossible de lire les dispositifs mémoire USB	261
Impossible de lire le Bluetooth	262
Impossible de lire la radio Internet	264
Impossible de lire les fichiers musiques sur le PC ou le NAS	265
Plusieurs services en ligne ne peuvent pas être lus	266
La fonction HDMI Contrôle ne fonctionne pas	266
Impossible de se connecter à un réseau local sans fil	267
Lors de l'utilisation de HDMI ZONE2, les dispositifs ne fonctionnent pas correctement	268
Messages d'erreur de mise à jour/mise à niveau	269

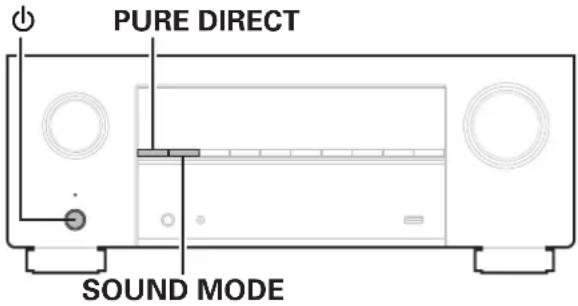

Réinitialisation des réglages d'usine	270

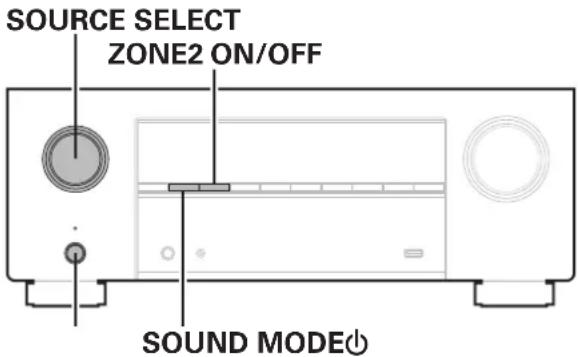

Réinitialisation des réglages du réseau	271

Annexe

À propos de HDMI	272
Relation entre les signaux vidéo et la sortie du moniteur	276
Lecture de dispositifs mémoire USB	278
Lecture d'un périphérique Bluetooth	279
Lire un fichier sauvegardé sur un ordinateur ou sur un NAS	280
Lecture de radio Internet	281
Fonction mémoire personnelle plus	281
Fonction dernière mémoire	281
Explication des termes	282
Renseignements relatifs aux marques commerciales	291
Spécifications	293
Index	299

Panneau avant

nage

Panneau arrière

7

Télécommande

Contents Connexions Lecture Réglages Conseils Annexe

Nous vous remercions d'avoir acquis cet appareil Denon.

Afin d'assurer son bon fonctionnement, veuillez lire attentivement ce manuel de l'utilisateur avant d'utiliser l'appareil.

Après avoir lu le manuel, veuillez le conserver pour toute référence future.

Accessories

Assurez-vous que les articles suivants sont fournis avec l'appareil.

Guide de démarrage rapide	Instructions de sécurité	Précautions d'utilisation des piles	Remarque sur la radio	Étiquette du câble
Cordon d'alimentation	Microphone d'étalonnage du son	Support de microphone d'étalonnage du son	Télécommande (RC-1239)	Piles R03/AAA

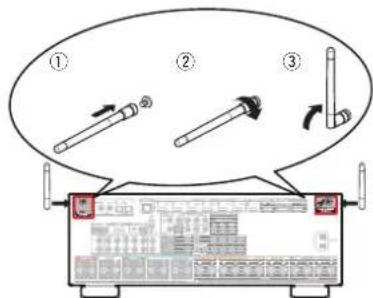

Antennes externes pour une connexionBluetooth/Sans fil

Panneau avant

nage

Panneau arrière

8

Télécommande

Contents

Connexions Lecture Réglages Conseils Annexe

Insertion des piles

1 Déplacez le couvercle arrière dans la direction de la flèche et retirez-le.

2 Insérez correctement deux piles dans le compartiment à pile comme indiqué.

Piles

3 Remettez le couvercle en place.

REMARQUE

• Pour éviter un endommagement de la télécommande ou une fuite du liquide des piles:
• Ne pas mélanger piles neuves et anciennes.
• Ne pas utiliser deux types de piles différents.
• Ôtez les piles de la télécommande si vous ne l'utilisez pas pendant longtemps.
• En cas de fuite du liquide de pile, essuyez soigneusement l'intérieur du compartiment avant d'insérer de nouvelles piles.

Portée de la télécommande

Pointez la télécommande vers le capteur de télécommande de l'unité.

Environ 7 m 30° 30°

Panneau avant

nage

Panneau arrière

9

Télécommande

Contents

Connexions Lecture Réglages Conseils Annexe

Caractéristiques

Audio haute qualité

• Puissant amplificateur à 9 canaux avec les dernières spécifications de Home Cinema
  Doté d'amplificateurs discrets à courant élevé sur tous les canaux, cet appareil vous offre une puissance élevée de 105 watts par canal (8 ohms, 20 Hz-20 kHz, THD : 0,08 %, 2 canaux) pour fournir une expérience de divertissement à la fois dynamique et précise. Cet appareil dispose d'une section HDMI avancée avec prise en charge du HDCP 2.3, et du traitement vidéo avec pass-through 4K et 8K et conversion ascendante pour les sources HDMI.

• Dolby Atmos (p. 283)

Cet appareil est équipé d'un décodeur qui prend en charge le format audio Dolby Atmos. La localisation ou l'acheminement du son est précisément reproduit par l'ajout d'enceintes au plafond, vous permettant d'expérimenter un incroyable champ acoustique sonore naturel et réaliste.

• Virtualiseur de HP (p. 163)

Virtualiseur de HP vous permet d'accéder à une expérience de divertissement plus immersive depuis les configurations d'enceintes traditionnelles basées sur des canaux, via le traitement du signal numérique, notamment la virtualisation en hauteur Dolby Atmos et la virtualisation surround.

• Virtualiseur de HP doit pas être utilisé lorsque les enceintes hautes et les enceintes surround sont connectées.
• La virtualisation de hauteur peut être appliquée lorsque des enceintes surround sont connectées.

• DTS:X (p. 286)
Cet appareil est équipé de la technologie de décodeur DTS:X. Grâce à la technologie audio immersive du DTS:X, basée sur les objets et qui supprime les limites des canaux, l'expérience du Home Cinema atteint de nouveaux sommets. La flexibilité des objets permet d'élargir ou rétrécir le son et de le déplacer dans la pièce avec une précision incomparable pour une expérience audio immersive plus riche.

• DTS Virtual:X (p. 286)

La technologie DTS Virtual:X intègre la fonctionnalité exclusive de DTS supérieure virtuelle et supérieure surround pour offrir une expérience sonore immersive depuis n'importe quelle source d'entrée (du signal stéréo au signal 7.1.4 canaux) et de configuration d'enceintes.

- Vous ne pouvez pas utiliser DTS Virtual:X lorsque les enceintes hautes sont connectées.

Ce produit IMAX Enhanced est conforme aux plus strictes normes de performance établies par IMAX et DTS pour créer une barre cohérente et supérieure de performances sonores. DTS a développé une méthode particulière pour reproduire l'expérience sonore de la signature IMAX dans le foyer du consommateur. Cette méthode combine un processus de conversion unique pour les mixages audio de cinéma IMAX grâce à une technologie améliorée du codec DTS. Le format audio de cinéma IMAX avec des enceintes surround à source ponctuelle correspond étroitement à la configuration d'enceinte dont disposent aujourd'hui la plupart des consommateurs chez eux. Couplés à la technologie audio DTS, les produits IMAX Enhanced permettent d'assurer la reproduction audio la meilleure et la plus précise en 5.1 canaux d'enceinte ou plus.

Panneau avant

nage

Panneau arrière

10

Télécommande

Contents

Connexions Lecture Réglages Conseils Annexe

Audyssey LFC ^™ résout le problème des sons basses fréquences qui dérangent les personnes dans les pièces ou les appartements voisins. Audyssey LFC ^™ surveille le contenu audio de manière dynamique et supprime les basses fréquences qui traversent les murs, les sois et les plafonds. Il applique ensuite un traitement psychoacoustique afin de restaurer la perception des basses pour les auditeurs présents dans la pièce. Il en résulte un son d'excellente qualité qui ne dérange plus les voisins.

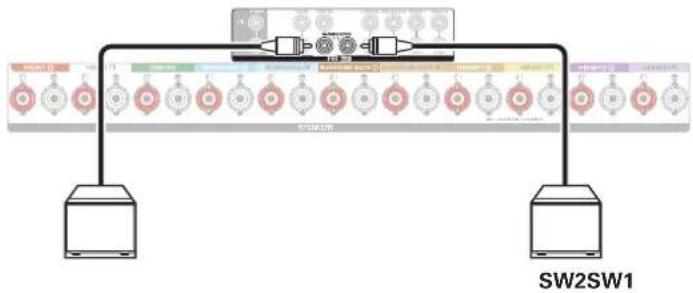

- Subwoofers et Audyssey Sub EQ HT™ discrets (p. 195)

L'appareil inclut une capacité de sortie de deux subwoofers et peut ajuster le niveau et le décalage pour chaque subwoofer individuellement.

Audyssey Sub EQ HT™ facilite l'intégration en compensant d'abord toute différence de niveau et de décalage entre les deux subwoofers puis en appliquant Audyssey MultEQ® XT32 aux deux subwoofers simultanément pour des détails et une réponse de basses profondes améliorés.

Haute performance

- L'expérience ultime du Home Cinema – compatible 8K

Cet appareil offre la meilleure expérience de Home Cinema grâce à un pass-through de 8K/60Hz, 4K/120Hz pour les jeux et la prise en charge des dernières spécifications HDMI. Il vous permet de mettre en place le meilleur système de Home Cinema 4K et vous offre la satisfaction de savoir que votre récepteur AV sera prêt pour le 8K quand vous souhaiterez l'utiliser.

Bénéficiez de la meilleure qualité audio et vidéo 3D pour les besoins de divertissement les plus exigeants.

- HDCP 2.3

Cet appareil est compatible avec la norme de protection des droits d'auteur HDCP 2.3.

Panneau avant

nage

Panneau arrière

11

Télécommande

Contents

Connexions Lecture Réglages Conseils Annexe

- Le processeur vidéo numérique met à l'échelle SD (résolution) ou HD (720p/1080p) / 4K à 8K

Cet appareil est équipé d'une fonction de vidéo ascendante 8K qui permet de reproduire une vidéo SD (Standard Definition) ou HD (High Definition)/4K 60 Hz en résolution HDMI à 8K (7680 × 4320 pixels). Cette fonction permet à l'appareil d'être connecté à un téléviseur à l'aide d'un simple câble HDMI, et de produire des images en haute définition pour n'importe quelle source vidéo.

- Équipé de la sortie HDMI ZONE2 (p. 150)

La sortie multi pièces ZONE2 comprend une sortie HDMI qui vous permet de profiter d'une autre source A/V dans cette pièce, avec un autre programme en cours de lecture dans la pièce principale.

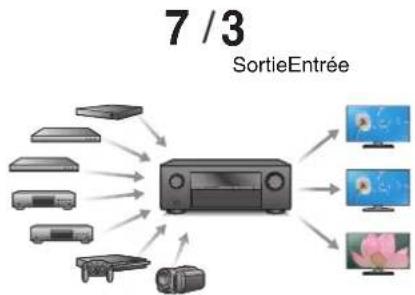

- Les connexions HDMI permettent la connexion à divers appareils AV numériques (7 entrées, 3 sorties)

Pour la connexion à un large éventail de sources numériques, cet appareil offre 7 entrées HDMI qui vous permettent de connecter rapidement et facilement un caméscope, une console de jeux vidéo ou tout autre appareil équipé HDMI. Il y a deux sorties HDMI pour la pièce principale et une troisième sortie HDMI pour ZONE2.

- Compatibilité de la function eARC (Enhanced Audio Return Channel)

La fonction eARC est compatible avec les formats audio compatibles avec la fonction ARC traditionnelle en plus du PCM linéaire multicanaux, Dolby TrueHD, Dolby Atmos, DTS-HD Master Audio, DTS:X et d'autres formats audio qu'une fonction ARC traditionnelle ne peut pas transmettre.

En outre, le raccordement à un téléviseur compatible avec la fonction eARC permet de profiter d'une lecture sonore de meilleure qualité du contenu audio lu sur votre téléviseur.

Panneau avant

nage

Panneau arrière

12

Télécommande

Contents

Connexions Lecture Réglages Conseils Annexe

- Ce dispositif est équipé d'une fonction AirPlay® en plus des fonctions réseau telle que la radio internet, etc. (p. 109)

Vous pouvez profiter d'un large éventail de contenus, notamment écouter la radio sur Internet et lire des fichiers audio enregistrés sur votre ordinateur.

Cet appareil prend également en charge Apple AirPlay qui vous permet de diffuser en flux votre bibliothèque musicale depuis un iPhone®, iPad®, iPod touch® ou iTunes®.

- Prend en charge l'audio sans fil "AirPlay 2®".

Synchronise plusieurs appareils/enceintes compatibles avec AirPlay 2 pour une lecture simultanée.

Cet appareil prend en charge AirPlay 2 et nécessite iOS 11.4 ou une version ultérieure.

- Lecture de fichiers DSD et FLAC par USB et par réseau

Cet appareil prend en charge la lecture des formats audio de haute résolution tels que les fichiers DSD (5,6 MHz) et FLAC 192 kHz. Il offre une haute qualité de lecture des fichiers en haute résolution.

- Une connexion sans fil avec des périphériques Bluetooth peut être effectuée facilement (p. 87)

Vous pouvez apprécier de la musique simplement en vous connectant sans fil avec votre smartphone, tablette, ordinateur, etc.

Panneau avant

nage

Panneau arrière

13

Télécommande

Contents

Connexions Lecture Réglages Conseils Annexe

• Connexion d'un casque Bluetooth

Cet appareil peut émettre en connexion Bluetooth pour vous faire profiter du son sans fil avec votre casque Bluetooth.

La lecture est possible simultanément avec des enceintes connectés et le casque Bluetooth, ou uniquement avec un casque Bluetooth.

Vous pouvez sélectionner et lire les entrées correspondantes dans la MAIN ZONE et la ZONE2.

De plus, lorsque la fonction Toutes zones stéréo est utilisée, la musique en cours de lecture dans MAIN ZONE peut être appréciée dans toutes les zones en même temps. Cette fonction est utile si vous voulez laisser la musique de fond dans toute la maison.

- Conception à économie d'énergie

Cet appareil est équipé d'une fonction Mode ECO qui vous permet de profiter de la musique et des films tout en réduisant la consommation électrique lors de l'utilisation. De plus, une fonction de veille automatique éteint ainsi automatiquement l'alimentation lorsque l'appareil n'est pas utilisé. Cela permet de réduire la consommation électrique inutile.

Panneau avant

nage

Panneau arrière

14

Télécommande

Contents

Connexions Lecture Réglages Conseils Annexe

- Compatible avec l'application "Denon 2016 AVR Remote"* pour effectuer des opérations de base de l'appareil avec des appareils iPad, Phone ou Android™ (Google, Amazon Kindle Fire)

AVR DENON

En plus des toutes les nouvelles caractéristiques, les graphismes et l'interface utilisateur ont été entièrement révisés. La nouvelle application vous permet de contrôler entièrement cet appareil, ainsi que d'accéder à son menu de configuration pour des réglages détaillés à partir de vos téléphones ou tablettes. L'application "Denon 2016 AVR Remote" vous permet également d'accéder à tout moment à l'affichage du statut du récepteur, aux menus d'option, au tableau de contrôle du lecteur Blu-ray Disc Denon et à un manuel de l'utilisateur en ligne.

* Téléchargez la l'application "Denon 2016 AVR Remote" appropriée pour vos appareils iOS ou Android. Cet appareil doit être connecté au même réseau LAN ou Wi-Fi (réseau local sans fil) que celui auquel l'iPad, l'iPhone ou l'appareil Android™ est connecté.

- Grâce à HEOS, vous pourrez écouter de la musique en streaming depuis vos lecteurs en ligne favoris

Le système audio surround multi-pieces sans fil HEOS vous permet de profiter de votre musique préférée où vous voulez, chez vous. Par l'utilisation de votre réseau domestique et de HEOS App (disponible sur iOS, Android et tout appareil Amazon), vous pouvez explorer, parcourir et lire de la musique depuis votre propre bibliothèque musicale ou depuis des services de diffusion de musique en ligne.

Quand plusieurs produits avec HEOS intégré sont connectés au même réseau, ils peuvent être regroupés pour lire la même musique simultanément sur tous les produits, mais ils peuvent également lire plusieurs morceaux différents sur chacun d'eux.

Panneau avant

nage

Panneau arrière

15

Télécommande

Contents Connexions Lecture Réglages Conseils Annexe

Fonctionnement aisé

• "Assistant de config.", fournissant des instructions de configuration faciles à suivre
  Sélectionnez tout d'abord la langue lorsque vous y êtes invité. Ensuite, suivez simplement les instructions qui s'affichent sur l'écran de votre téléviseur pour configurer les enceintes, le réseau, etc.
• Interface graphique simple d'emploi
  Cet appareil est doté d'une interface utilisateur graphique pour améliorer sa fonctionnalité.

Panneau avant

nage

Panneau arrière

16

Télécommande

Contents

Connexions Lecture Réglages Conseils Annexe

Nomenclature et fonctions

Panneau avant

DENON SOURCE SELECT Φ ③ ④ ⑤ ⑥ ① ② SURE SELECT PURE DIRECT ROUND MOC 20MHz 50MHz 20MHz 50MHz 20MHz STATUS 1. COLD/SAT 2. Match 3. P/W/Hz 4. VDD/Hz PHONES SETUP MAC 14 15 16 VOUTA mm

Pour plus de détails, voir la page suivante.

Panneau avant

nage

Panneau arrière

17

Télécommande

Contents

Connexions Lecture Réglages Conseils Annexe

3 4 5 6 1 2 DENON 7 8

① Touche d'alimentation (⏻)

Permet de mettre l'alimentation de MAIN ZONE (la pièce où se trouve cet appareil) en marche/arrêt (veille). (p. 81)

② Témoin d'alimentation

Il s'allume comme suit en fonction du statut d'alimentation :

• Vert : Mise sous tension
• Arrêt : Veille normale

• Rouge:

• Lorsque "HDMI Pass Through" est réglé sur "Marche" (17 p. 177)

• Lorsque "HDMI Contrôle" est réglé sur "Marche" (p. 179)
• Lorsque "Commande réseau" est réglé sur "Toujours actif" (10 p. 226)

③ Molette SOURCE SELECT

Elle permet de sélectionner la source d'entrée. (1) p. 81)

④ Capteur de télécommande

Il reçoit les signaux provenant de la télécommande. (p. 9)

⑤ Affichage

Cet écran affiche divers types d'informations. (p. 20)

⑥ Molette MASTER VOLUME

Elle permet d'ajuster le niveau du volume. (p. 82)

⑦ Touche PURE DIRECT

Ceci permet de commuter le mode son entre Direct, Pure Direct et Auto surround.

Passage au mode audio. (127 p. 122)

Panneau avant

nage

Panneau arrière

18

Télécommande

Contents

Connexions Lecture Réglages Conseils Annexe

DENON 14 15 16

⑨ Touche ZONE2 ON/OFF

Il permet de mettre sous/hors tension l'alimentation de la ZONE2 (différente pièce). (r ^1 p. 153)

⑩ Touche ZONE2 SOURCE

Elle permet de sélectionner la source d'entrée pour ZONE2. (p. 153)

⑪ Touche DIMMER

Chaque fois que vous appuyez sur cette touche, la luminosité de l'affichage change. (p. 237)

⑫ Touche STATUS

Chaque fois que vous appuyez sur cette touche, les informations relatives au statut affiché sur l'écran changent.

⑬ Touches QUICK SELECT

En appuyant une seule fois sur n'importe laquelle de ces touches, vous pouvez faire apparaître différents réglages enregistrés sur chaque touche, tels que les réglages de la source d'entrée, du niveau du volume et du mode audio. (17 p. 142)

⑭ Prise de casque audio (PHONES)

Ceci sert à connecter un casque audio. Si un casque est branché sur cette prise, le signal audio n'est plus transmis par les enceintes connectées ni par les bornes PRE OUT.

REMARQUE

- Afin d'éviter toute perte auditive, ne pas augmenter excessivement le niveau du volume lors de l'utilisation du casque.

15 Prise SETUP MIC

Ceci sert à connecter le microphone d'étalonnage de son fourni. (197) p. 197

⑯ Port USB (←)

Ceci sert à connecter des dispositifs de stockage USB (tels que des dispositifs mémoire USB). (p. 74)

Panneau avant

nage

Panneau arrière

19

Télécommande

Contents Connexions Lecture Réglages Conseils Annexe

Affichage

AUTO HDMI DIGITAL ANALOG S.BACK D0 dts AUDYSSEY SLEEP -107.8 dB MUTE PCM Z2 DIG. ANAL. 8 9 10

① Témoins de mode de signal d'entrée

Ceuxci s'allument en fonction des réglages du mode d'entrée audio de chaque source d'entrée. (17 p. 192)

② Témoins du surround arrière

Ces témoins s'allument lorsque les signaux audio sont transmis à partir des enceintes surround arrière. (125 p. 213)

③ Témoins du décodeur

Ces témoins s'allument lorsque des signaux Dolby ou DTS sont émis ou lorsque le décodeur Dolby ou DTS est sous tension.

4 Témoin Audyssey®

Ces témoins s'allument lorsque "MultEQ® XT32", "Dynamic EQ", "Dynamic Volume" ou "Audyssey LFC™" a été configuré. (p. 170)

⑤ Témoin de minuterie

Ces témoins s'allument lorsque la minuterie sommeil a été sélectionnée. (☎ p. 140)

Panneau avant

nage

Panneau arrière

20

Télécommande

Contents

Connexions Lecture Réglages Conseils Annexe

AUTO HDMI DIGITAL ANALD 3.8ACK dts AUDYSSEY SLEEP -0.08 1.01 dB MUTE PCM 22 BIO ANA 6 7 8 9 10

⑥ Témoin de volume
⑦ Témoin MUTE

Ce témoin clignote lorsque le son est coupé. (p. 82)

⑧ Affichage des informations

Le nom de la source d'entrée, le mode audio, les valeurs des réglages et d'autres informations sont affichés ici.

⑨ Témoins de signal d'entrée

Le témoin respectif s'allumera en fonction du signal d'entrée. (p. 192)

⑩ Témoin ZONE2

Ce témoin s'allume lorsque la ZONE2 (différente pièce) est sous tension. (p. 153)

Panneau avant

nage

Panneau arrière

21

Télécommande

Contents

Connexions Lecture Réglages Conseils Annexe

Panneau arrière

Bluetooth/Wi-Fi ANTENNA 1 CBL/SAT 2 DVD TV COM/AMO DIGITAL AUDIO EIN 3 HIGH PLANTS OPTICAL HORNABLE NETWORK TRIGGER COM RS-332C REMOTE CONTROL 1210 1210 1210 1210 1210 1210 1210 1210 1210 1210 1210 1210 1210 1210 1210 1210 1210 1210 1210 1210 1215 AUDIO MAX STRAINT CABLE TUNER 2 DVD 1 BIPAY 4 GAME 1 CD PONIO AUDIO MAX AUDIO MAX (ASSIMABLE) AUDIO IN COMPONENT VIDEO COM COMPONENT VIDEO COM 1 DVD MAX STRAINT CABLE COMPONENT VIDEO COM MONITOR/OZONE 2 PacCap Max 2 MEDIA PLAYER RANGE CENTER SURROUND BACK BACK Height Height RANGE FLOW FRONT FRONT CENTER SURROUND SURROUND BACK HEIGHT Height Height SPEAKERS

Pour plus de détails, voir la page suivante.

Panneau avant

nage

Panneau arrière

22

Télécommande

Contents

Connexions Lecture Réglages Conseils Annexe

① Connecteurs Bluetooth/d'antenne LAN

Utilisé pour connecter les antennes externes incluses pour une connexion Bluetooth/sans fil lors de la connexion à un réseau local sans fil, ou lors de la connexion à un appareil portable via Bluetooth. (p. 76)

① Placez les antennes externes pour une connexion Bluetooth/sans fil de façon uniforme sur la borne à vis de l'arrière.
② Tournez dans le sens des aiguilles d'une montre jusqu'à ce que les antennes soient bien connectées.
③ Faites tourner l'antenne vers le haut pour une meilleure réception.

Utilisées pour connecter des dispositifs équipés de la fonction trigger. (127 p. 78)

③ Borne RS-232C

Permet de connecter des dispositifs de commande domotique équipés de bornes RS-232C. Consultez le manuel de l'Utilisateur du contrôleur domestique externe pour plus d'informations sur le contrôle en série de cet appareil.

Veuillez exécuter la procédure ci-dessous auparavant.

① Mettez en marche cet appareil.
② Eteignez cet appareil à partir du contrôleur externe.
③ Vérifiez que l'appareil est en mode veille.

④ Bornes audio numériques (DIGITAL AUDIO)

Utilisées pour connecter des dispositifs équipés de bornes audio numérique.

• "Connexion 2 : Téléviseur équipé d'une borne HDMI et incompatible avec la fonction ARC (Audio Return Channel) / eARC (Enhanced Audio Return Channel)" (p. 66)
• "Connexion 3 : Téléviseur non équipé d'une borne HDMI" (p. 67)
• "Connexion d'un décodeur (Tuner satellite/TV par câble)" (p. 69)
• "Connexion d'un lecteur DVD ou le lecteur Blu-ray Disc" (p. 70)

Utilisées pour connecter des récepteurs/transmetteurs infrarouges capables de commander cet appareil et les appareils externes depuis une autre pièce. (p. 77)

⑥ Borne NETWORK

Sert à connecter un câble LAN lors de la connexion à un réseau LAN câblé. (p. 75)

⑦ Borne SIGNAL GND

Sert à connecter un câble de mise à la terre à la platine. (p. 73)

⑧ Bornes vidéo (VIDEO)

Utilisées pour connecter des dispositifs équipés de bornes vidéo.

• "Connexion 3 : Téléviseur non équipé d'une borne HDMI" (p. 67)
• "Connexion d'un décodeur (Tuner satellite/TV par câble)" (p. 69)
• "Connexion d'un lecteur DVD ou le lecteur Blu-ray Disc" (p. 70)

⑨ Bornes HDMI

Utilisées pour connecter des dispositifs équipés de bornes HDMI.

• "Connexion 1 : Téléviseur équipé d'une borne HDMI et compatible avec la fonction ARC (Audio Return Channel) / eARC (Enhanced Audio Return Channel)" (p. 65)
• "Connexion 2 : Téléviseur équipé d'une borne HDMI et incompatible avec la fonction ARC (Audio Return Channel) / eARC (Enhanced Audio Return Channel)" (p. 66)
• "Connexion d'un décodeur (Tuner satellite/TV par câble)" (p. 69)
• "Connexion d'un lecteur DVD ou le lecteur Blu-ray Disc" (p. 70)
• "Connexion d'un appareil de lecture compatible avec le 8K" (p. 71)
• "Connexion d'un caméscope vidéo ou d'un console de jeux" (p. 72)

⑩ Prise CA (AC IN)

Utilisée pour brancher le cordon d'alimentation. (p. 79)

Panneau avant

nage

Panneau arrière

24

Télécommande

Contents Connexions Lecture Réglages Conseils Annexe

Utilisées pour connecter des dispositifs équipés de bornes audio analogique.

• "Connexion d'un décodeur (Tuner satellite/TV par câble)" (p. 69)
• "Connexion d'un lecteur DVD ou le lecteur Blu-ray Disc" (p. 70)
• "Connexion d'une platine" (p. 73)

⑫ Bornes d'enceintes (SPEAKERS)

Utilisées pour connecter des enceintes. (p. 37)

⑬ Bornes PRE OUT

Utilisées pour connecter un subwoofer avec un amplificateur intégré ou un amplificateur de puissance externe.

• "Connexion du subwoofer" (p. 38)

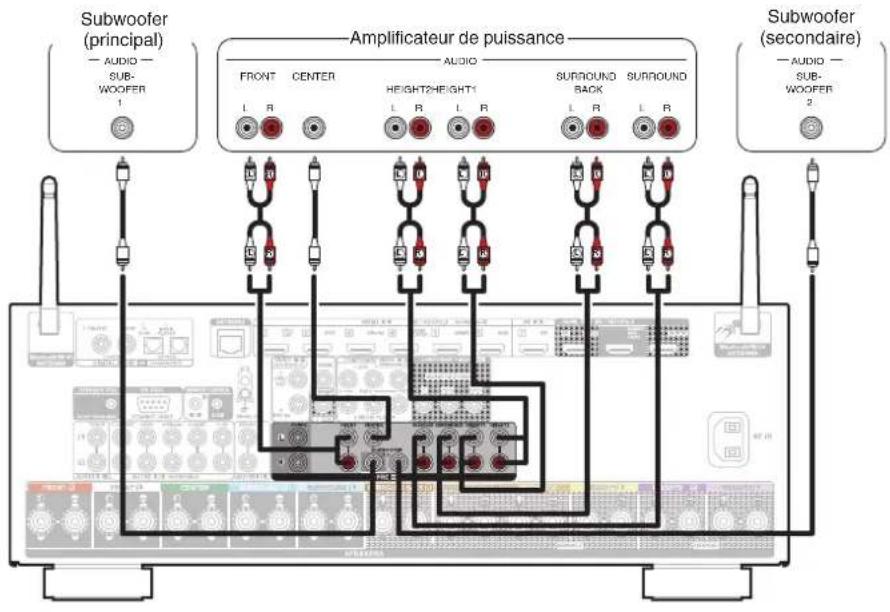

• "Connexion d'un amplificateur de puissance externe" (p. 63)
• "Connexion 3 : Connexion à l'aide d'un amplificateur externe (ZONE2)" (p. 151)

14 Bornes vidéo composantes (COMPONENT VIDEO)

Utilisées pour connecter des dispositifs équipés de bornes vidéo composantes.

• "Connexion 3 : Téléviseur non équipé d'une borne HDMI" (17 p. 67)
• "Connexion d'un lecteur DVD ou le lecteur Blu-ray Disc" (p. 70)

REMARQUE

- Ne touchez pas les broches internes des connecteurs sur le panneau arrière. Une éventuelle décharge électrique pourrait endommager de façon permanente votre appareil.

Panneau avant

nage

Panneau arrière

25

Télécommande

Contents

Connexions Lecture Réglages Conseils Annexe

Télécommande

ZONE RESET MAKE DONE KEEP ON/OFF DAD Merry NAME AUX SOME TURRY YAMOR RR TUNER USB LO Bluetooth PHONE RHOOD ORDER SLO ON/OFF WRITE VOLUME OK OPTION NEW ENTER BALA SETUP TIME - 1 2 3 4 SOUND MODE MUSIC GAME PUNE

Panneau avant

nage

Panneau arrière

26

Télécommande

Contents

Connexions Lecture Réglages Conseils Annexe

ZONE RESET POWER MIME TIME MIDD ORI/APP DVD Blurry BAME A-IX OFFICE CHAPES TV/Audio RX TUNER USB CO Bluetooth PHONE WHOLE GANIE SCO CIRI/PAGE MOITE VOLUME BOX PDP OPTION ENTER BACK SETUP TUNE - 10 TUNE + 10 QUICK SELECT 1 2 3 4 SOUND MODE MOVE MOVE GAME PUE

⑦ Touche BACK

Elle permet de revenir à l'écran précédent.

8 Touches du système

Elles permettent d'effectuer des opérations associées à la lecture.

⑨ Touches QUICK SELECT (1 - 4)

Ceuxci appellent le paramétrage enregistré pour chaque touche, comme la source d'entrée, le niveau du volume et le paramétrage du mode son. (p. 142)

10 Touches SOUND MODE

Elles permettent de sélectionner le mode audio. (p. 122)

⑪ Émetteur infrarouge de télécommande

Il transmet les signaux provenant de la télécommande. (p. 9)

⑫ Touche SLEEP

Elle permet de régler la minuterie sommeil. (p. 140)

Panneau avant

nage

Panneau arrière

27

Télécommande

Contents

Connexions Lecture Réglages Conseils Annexe

Elle permet de mettre sous/hors tension l'alimentation.

• "Mise sous tension" (p. 81)
• "Lecture dans ZONE2" (p. 153)

⑫ Touche du mode ECO (✗)

Elle permet de passer en mode ECO. (p. 229)

⑮ Touches VOLUME (▲▼)

Elles permettent d'ajuster le niveau du volume.

• "Réglage du volume" (p. 82)
- "Réglage du volume (ZONE2)" (p. 154)

⑯ Touche OPTION

Elle permet d'afficher le menu d'options sur l'écran du téléviseur.

⑰ Touche ENTER

Elle permet de déterminer la sélection.

18 Touche SETUP

Elle permet d'afficher le menu sur l'écran du téléviseur. (p. 159)

Panneau avant

nage

Panneau arrière

28

Télécommande

Contents

xions

ages Conseils Annexe

Contenu

Installation des enceintes 30

Branchement enceintes 37

Connexion d'un téléviseur 64

Connexion d'un dispositif de lecture 68

Connector un dispositif mémoire USB au port USB 74

Connexion à un réseau domestique (LAN) 75

Connexion d'un dispositif de commande externe 77

Connexion du cordon d'alimentation 79

REMARQUE

• Ne pas brancher le cordon d'alimentation avant que tous les raccordements n'aient été effectués. Toutefois, lorsque "Assistant de config." est en cours d'exécution, suivez les instructions de l'écran "Assistant de config." (page 9 du "Guide de démarrage rapide" à part) pour effectuer les raccordements. (Lorsque "Assistant de config." est en cours d'exécution, les bornes d'entrée/sortie ne sont pas conductrices.)
• Ne pas mêler les cordons d'alimentation avec les câbles de connexion. Vous risquez de générer un bourdonnement ou du bruit.

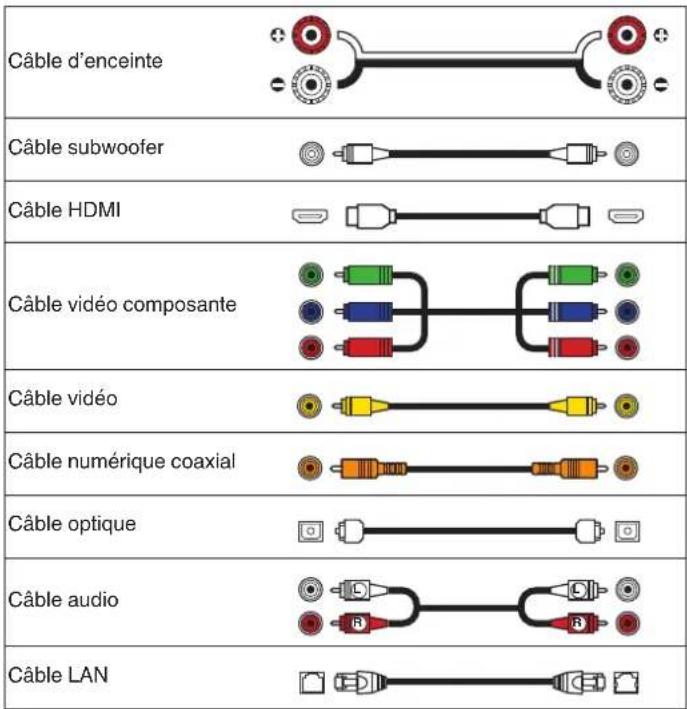

■ Câbles utilisés pour les connexions

Fournit les câbles nécessaires en fonction des dispositifs que vous souhaitez connecter.

Câble d'enceinte Câble subwoofer Câble HDMI Câble vidéo composante Câble vidéo Câble numérique coaxial Câble optique Câble audio Câble LAN

Panneau avant

nage

Panneau arrière

29

Télécommande

Contents

xions

lages Conseils Annexe

Installation des enceintes

Déterminez le système d'enceintes selon le nombre d'enceintes utilisées et installez chaque enceinte et subwoofer dans la pièce.

L'installation des enceintes est expliquée à l'aide de cet exemple d'une installation typique.

FL/FR(Enceinte avant gauche/droite) :	Placez les enceintes droite et gauche FRONT à une distance égale de la position d'écoute principale. La distance entre chaque enceinte et le téléviseur doit être identique.
C(Enceinte centrale) :	Placez l'enceinte CENTER entre les enceintes FRONT et au-dessus ou en dessous de votre téléviseur.
SL/SR(Enceinte surround gauche/droite) :	Placez les enceintes droite et gauche SURROUND à une distance égale des côtés gauche et droite de la position d'écoute principale. Si vous ne disposez pas d'enceintes Surround arrière, déplacez légèrement les enceintes surround derrière votre position d'écoute.
SBL/SBR(Enceinte surround arrière gauche/droite) :	Placez les enceintes droite et gauche SURROUND BACK à une distance égale de la position d'écoute principale et directement derrière la position d'écoute principale. Lorsque vous utilisez une seule enceinte surround arrière (SB), placez-la directement derrière la position d'écoute.
SW 1/2(Subwoofer) :	Placez le SUBWOOFER dans un lieu approprié, près des enceintes avant. Si vous avez deux caissons de basses, placez-les de manière asymétrique à l'avant de votre pièce.

Panneau avant

nage

Panneau arrière

30

Télécommande

Contents

Connexions

cture Réglages Conseils Annexe


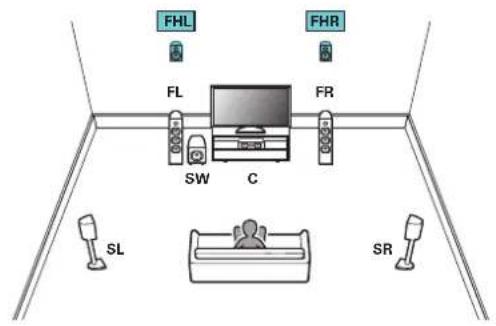

FHL/FHR(Enceinte haute avant gauche/ droite) :	Placez les enceintes hautes avant gauche et droite directement au-dessus des enceintes avant.Installez-les aussi près que possible du plafond et réglez-les en position d'écoute principale.

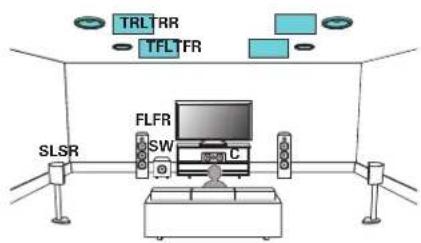

TFL/TFR(Enceinte supérieure avant gauche/ droite) :	Montez les enceintes supérieures avant gauche et droite sur le plafond légèrement devant votre position d'écoute principale et alignez-les avec les enceintes avant gauche et droite.
TML/TMR(Enceinte supérieure centre gauche/ droite) :	Montez les enceintes supérieure centre gauche et droite directement au-dessus de la position principale d'écoute et alignez-les avec les enceintes avant gauche et droite.
TRL/TRL(Enceinte supérieur arrière gauche/ droite) :	Montez les enceintes supérieures arrière gauche et droite sur le plafond légèrement en arrière de votre position d'écoute principale et alignez-les avec les enceintes avant gauche et droite.
RHL/RHR(Enceinte hauteur arrière gauche/ droite) :	Placez les enceintes de hauteur arrière gauche et droite directement derrière la position d'écoute principale. Installer l'ensemble aussi près que possible du plafond et aligner avec les enceintes avant gauche et droite.

Panneau avant

nage

Panneau arrière

31

Télécommande

Contents

Connexions

cture Réglages Conseils Annexe

SDLSDR FDLFDR BDLBDR

FDL/FDR(Enceinte Dolby avant gauche/droite) :	Placez l'enceinte Dolby Atmos Enabled avant sur la borne de l'enceinte avant. Pour une enceinte Dolby Atmos Enabled intégré avec une enceinte avant, placez l'enceinte Dolby Atmos Enabled au lieu de l'enceinte frontale.
SDL/SDR(Enceinte Dolby surround gauche/droite) :	Placez l'enceinte Dolby Atmos Enabled surround sur l'enceinte d'ambiance. Pour une enceinte Dolby Atmos Enabled intégré avec une enceinte d'ambiance, placez l'enceinte Dolby Atmos Enabled à la place de l'enceinte d'ambiance.
BDL/BDR(Enceinte Dolby arrière gauche/droite) :	Placez l'enceinte Dolby Atmos Enabled arrière sur l'enceinte arrière d'ambiance. Pour une enceinte Dolby Atmos Enabled intégrée avec une enceinte d'ambiance arrière, placez l'enceinte Dolby Atmos Enabled au lieu de l'enceinte d'ambiance arrière.

À propos des enceintes Dolby Atmos Enabled

Les enceintes Dolby Atmos Enabled répercutent le son sur le plafond pour permettre au son de sortir au-dessus de votre tête en utilisant un haut-parleur dirigé vers le haut qui est placé sur le sol.

Vous pouvez profiter du son Dolby Atmos 3D même dans un environnement où les enceintes ne peuvent pas être installées au plafond.

cture Réglages Conseils Annexe

• Cet appareil est compatible avec les normes Dolby Atmos et DTS:X qui offrent une sensation surround bien plus large et plus profonde.
• Le "Virtualiseur de HP" doit être réglé sur "Marche" pour la lecture Dolby Atmos avec des configurations d'enceintes 5.1 canaux ou moins. (P. 163)
• IMAX DTS:X / DTS:X peut être sélectionné indépendamment de la configuration des enceintes.
• L'illustration ci-dessous indique à quelle hauteur maximale chaque enceinte doit être installée. Vous n'êtes pas obligé de les installer exactement à cette hauteur.

Enceinte centrale supérieure Enceinte avant supérieur Enceinte arrière supérieur Enceinte avant-haut • Légèrement orientée vers le bas *1 30° - 45° *2 30° - 55° *3 65° - 100° *4 125° - 150° *5 135° - 150° *6 3 *7 *8 *9 *10 *11 *12 *13 *14 *15 *16 *17 *18 *19 *20 *21 *22 *23 *24 *25 *26 *27 *28 *29 *30 *31 *32 *33 *34 *35 *36 *37 *38 *39 *40 *41 *42 *43 *44 *45 [Vue de côté]

Plan des enceintes hautes

FHL FHR FL TFL C FR TFR TML SL TRL TRR TMR SR RHLRHR

【Vue de dessus】

Panneau avant

nage

Panneau arrière

33

Télécommande

Contents

Connexions

cture Réglages Conseils Annexe

■ En cas d'installation d'enceintes 7.1 canaux à l'aide d'enceintes surround arrière

FL FR SW C *1 *2 *3 SL SR SBL Position d'écoute SBR *1 22° - 30° *2 90° - 110° *3 135° - 150°

■ Lorsque des enceintes 5.1 canaux sont installées

FL FR SW C *1 *2 SL SR *1 22° - 30° *2 120°

- Lorsque vous utilisez une seule enceinte surround arrière, placez-la directement derrière la position d'écoute.

Panneau avant

nage

Panneau arrière

34

Télécommande

Contents

Connexions

cture Réglages Conseils Annexe

■ Plan comprenant les enceintes hautes et les enceintes supérieures
□ Exemple de plan des enceintes

Combinaison de plan 5.1 canaux et d'enceintes avant hautes/arrière hautes.

□ Exemple de plan d'enceintes supérieures

Combinaison de plan 5.1 canaux et d'enceintes avant hautes/supérieures arrière.

cture Réglages Conseils Annexe

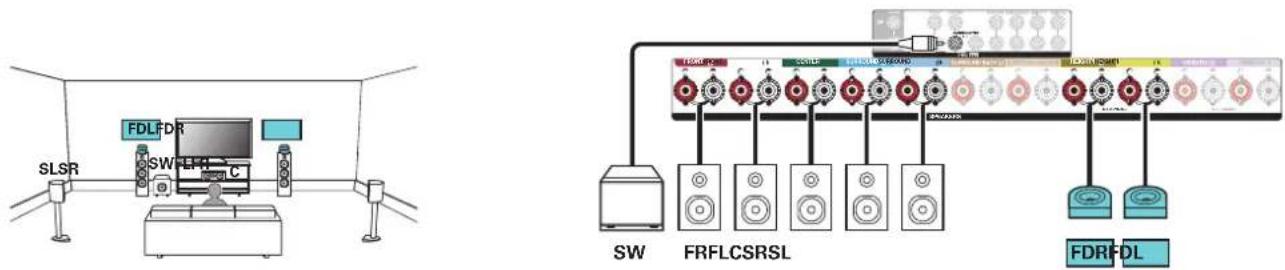

☐ Exemple de plan d'enceintes Dolby Atmos Enabled

Combinaison de plan 5.1 canaux et d'enceintes Dolby avant/ Dolby surround.

SDLSDR FDLFDR FLDRSW SLSR C

Panneau avant

nage

Panneau arrière

36

Télécommande

Contents

Connexions

cture Réglages Conseils Annexe

Branchement enceintes

Dans cette section, nous connectons les enceintes de la pièce à cet appareil.

Avant le branchement des enceintes

REMARQUE

• Déconnectez la fiche d'alimentation de l'appareil de la prise murale avant de connecter les enceintes. Éteignez également le subwoofer.
• Connectez les câbles d'enceinte de façon à ce qu'ils ne dépassent pas des bornes d'enceinte. Le circuit de protection risque d'être activé si les fils touchent le panneau arrière ou si les côtés + et – entrent en contact. ("Circuit de protection" (€B p. 290))
• Ne touchez jamais les bornes d'enceinte lorsque le cordon d'alimentation est connecté. Vous risqueriez de vous électrocuter. Lorsque l'“Assistant de config.” (page 9 du “Guide de démarrage rapide” à part) est en cours d'exécution, suivez les instructions de l'écran “Assistant de config.” pour effectuer les raccordements. (Les enceintes ne sont pas sous tension lorsque “Assistant de config.” est en cours d'exécution.)
• Utilisez des enceintes avec une impédance de 4 à 16 Ω/ohms.

REMARQUE

- Effectuez le paramétrage suivant lors de l'utilisation d'une enceinte avec une impédance de 4 – 6 Ω/ohms.

1. Appuyez longuement sur le bouton de l'unité principale ZONE2 SOURCE et STATUS en même temps pendant au moins 3 secondes.
   "V.Format:" s'affiche sur l'écran.

2. Appuyez trois fois sur DIMMER sur l'appareil principal.

"Sp.Imp.:<8ohms>" s'affiche sur l'écran.

1. Appuyez sur SOUND MODE ou PURE DIRECT sur l'appareil principal pour sélectionner l'impédance.

8ohms(Défaut) :	Sélectionnez-le lorsque l'impédance pour toutes les enceintes connectées est de 8 Ω/ohms ou plus.
6ohms :	Sélectionnez lorsque l'impédance pour l'une des enceintes connectées est de 6 Ω/ohms.
4ohms :	Sélectionnez lorsque l'impédance pour l'une des enceintes connectées est de 4 Ω/ohms.

1. Appuyez sur STATUS sur l'appareil principal pour terminer le réglage.

Panneau avant

nage

Panneau arrière

37

Télécommande

Contents

Connexions

cture Réglages Conseils Annexe

■ Connexion des câbles d'enceinte

Vérifiez attentivement les canaux gauche (G) et droit (D) et les polarités + (rouge) et – (noire) des enceintes connectées à cet appareil, et veillez à ce que les canaux et les polarités soient correctement connectés.

1 Dénudez environ 10 mm du revêtement de l'embout du câble d'enceinte, puis torsadez fermement le fil conducteur ou coupez-le.

2 Tournez la borne de l'enceinte dans le sens inverse des aiguilles d'une montre pour la desserrer.

3 Insérez le fil conducteur du câble d'enceinte dans la garde de la borne de l'enceinte.

4 Tournez la borne de l'enceinte dans le sens des aiguilles d'une montre pour la resserrer.

Panneau avant

nage

Panneau arrière

38

Télécommande

■ Connexion du subwoofer

Utilisez un câble adapté pour connecter le subwoofer. Il est possible de raccorder deux subwoofers à cet appareil.

Pour utiliser deux caissons de basse, réglez "Subwoofer" à "2 enceintes" dans le réglage "Config. enceintes". (1 p. 212)

Vous pouvez régler séparément le niveau et la distance pour le subwoofer 1 et le subwoofer 2.

Contents

Connexions

Lecture

Réglages

Conseils

Annexe

- À propos des étiquettes du câble (fournis) pour l'identification du canal

La section d'affichage du canal pour les bornes d'enceintes sur le panneau arrière ont des codes de couleur pour l'identification de chaque canal. Fixez l'étiquette du câble correspondant à chaque enceinte sur chacun des câbles d'enceinte. Cela facilite le branchement du câble approprié sur les bornes d'enceintes du panneau arrière.

Enceintes Couleur
FRONT L Blanc
FRONT R
CENTER
SURROUND L Bleu clair
SURROUND R Bleu
SURROUND BACK L Beige
SURROUND BACK R
FRONT HEIGHT L Jaune clair
FRONT HEIGHT R Jaune
TOP FRONT L Jaune clair
TOP FRONT R Jaune
TOP MIDDLE L Violet clair
TOP MIDDLE R

Enceintes Couleur
TOP REAR L Violet clair
TOP REAR R
REAR HEIGHT L	Violet clair
REAR HEIGHT R	Violet
FRONT DOLBY L	Jaune clair
FRONT DOLBY R	Jaune
SURROUND DOLBY L	Violet clair
SURROUND DOLBY R	Violet
BACK DOLBY L	Violet clair
BACK DOLBY R	Violet
SUBWOOFER 1
SUBWOOFER 2

Panneau avant

Affichage

Panneau arrière

39

Télécommande

Index

Contents

Connexions

cture Réglages Conseils Annexe

Attachez l'étiquette du câble pour chaque canal à son câble d'enceinte comme indiqué dans le diagramme.

Reportez-vous au tableau et attachez l'étiquette à chaque câble d'enceinte.

Puis, effectuez la connexion pour que la couleur de la borne d'enceinte corresponde à l'étiquette du câble.

[ Méthode de fixation de l'étiquettes du câble ]
Enceintes

Cet appareil FRONT

Panneau avant

nage

Panneau arrière

40

Télécommande

Contents

Connexions

cture Réglages Conseils

Annexe

Configuration de l'enceinte et paramétrages de l'Affectation des Amplis"

Cet appareil est équipé d'un amplificateur de puissance à 9 canaux. En plus du système 5.1 canaux de base, une variété de systèmes d'enceintes peut être configurée en changeant les paramétrages de "Affectation des Amplis" en fonction de l'application, par exemple les systèmes du 7.1 canaux, les connexions bi-amplificateur et les systèmes à 2 canaux pour la lecture multizone. (12) p. 205) Effectuez le paramétrage "Affectation des Amplis" en fonction du nombre de pièces et de la configuration des enceintes qui seront installées. (12) p. 205)

Lire une enceinte dans chaque zone		“Affectation des Amplis” réglages	Page de connexion
MAIN ZONE ZONE2
Lecture sur 5.1 canaux	2 canaux (pré-sortie)	Réglable dans tous les modes “Affectation des Amplis”.	43
Lecture sur 7.1 canaux 7.1p + ZONE2 44
Lecture sur 9.1 canaux 9.1p (Défaut) 48
Lecture sur 11.1 canaux 11.1p 55
Lecture 7.1 canaux (connexion bi-amp des enceintes avant)		7.1p (bi-amp) 59
Enceintes avant secondaires 7.1p + Front B 60
Lecture sur 7.1 canaux 2 canaux	(sortie enceinte)	7.1p + ZONE2 61

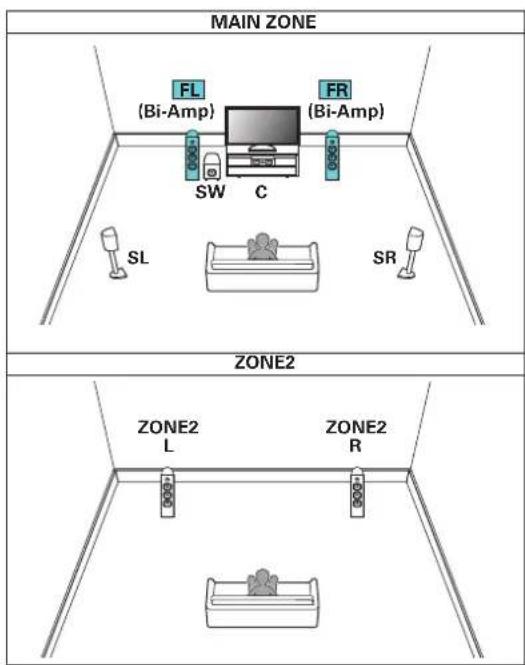

Lecture 5.1 canaux (connexion bi-amp des enceintes avant)	2 canaux (sortie enceinte)	5.1p (bi-amp)+ ZONE2 62
Lecture 9.1 canaux (en utilisant cet appareil comme un préamplificateur)	Non utilisé Préamplificateur 63

Le mode son qui peut être sélectionné varie en fonction de la configuration de l'enceinte. Les pages suivantes disposent d'exemples basiques de connexion.

Panneau avant

Affichage

Panneau arrière

41

Télécommande

Index

Contents

Connexions

Lecture

Réglages

Conseils

Annexe

- En plus des connections décrites dans p.43 - 62, cet appareil permet diverses connexions d'enceintes avec le réglage "Affectation des Amplis". Reportez-vous également à l'écran de menu dans "Vue config. Bornes" sur l'écran de réglage "Affectation des Amplis", qui indique comment effectuer des connexions dans votre environnement.

Enceintes/Affectation des Amplis Mode affectation 11.1p PUL-32E UPPARES Retour

Panneau avant

Affichage

Panneau arrière

42

Télécommande

Index

Contents

xions

ages Conseils Annexe

Branchement d'enceintes 5.1 canaux

Ceci est utilisé comme un système surround de canal 5.1 de base.

Branchement d'enceintes 7.1 canaux

■ Exemples de connexions avec utilisation d'enceintes surround arrière

Ce système surround de canal 7.1 est identique à un système de canal 5.1 basique mais avec des enceintes surround arrière.

- Réglez "Sol" sur "5can. & SB" dans le menu en cas de connexion dans cette configuration. (10 p. 207)

- Lorsque vous utilisez une seule enceinte surround arrière, connectez-la à la borne SURROUND BACK L.

Panneau avant

Affichage

Panneau arrière

44

Télécommande

Index

Contents

xions

ages Conseils Annexe

■ Exemple de connexions avec utilisation d'enceintes au plafond

Ce système surround à 7.1 canaux est identique à un système à 5.1 canaux basique, mais avec des enceintes au plafond.

• Réglez "Sol" sur "5can" et "Hauteur Sp" sur "2can" dans le menu en cas de connexion dans cette configuration. (17 p. 207)
• Il est possible de connecter des enceintes supérieures avant ou supérieures arrière au lieu des enceintes supérieures centrales. Dans ce cas, réglez les enceintes au plafond à connecter dans "Hauteur" - "Agencement" dans le menu. (p. 209)

Panneau avant

nage

Panneau arrière

45

Télécommande

Contents

xions

ages Conseils Annexe

■ Exemple de connexions avec utilisation d'enceintes hautes

Ce système surround à 7.1 canaux est identique à un système à 5.1 canaux basique mais avec des enceintes avant-haut.

• Réglez "Sol" sur "5can" et "Hauteur Sp" sur "2can" dans le menu en cas de connexion dans cette configuration. (17 p. 207)
• Il est possible de connecter les enceintes arrière hautes au lieu des enceintes avant hautes. Dans ce cas, réglez les enceintes hautes à connecter dans "Hauteur" - "Agencement" dans le menu. (127 p. 209)

Panneau avant

nage

Panneau arrière

46

Télécommande

■ Exemple de connexions avec utilisation d'enceintes Dolby Atmos Enabled

Ce système surround 7.1 canaux est identique à un système de 5.1 canaux basique mais avec des enceintes Dolby.

SLSR FDLFDR SW LFP C SW FRFLCSRSL FDRFDL HSSR PC SCTLP ELECTRIC SWITCH TOMATO RESET SW FRFLCSRSL FDRFDL

• Réglez "Sol" sur "5can" et "Dolby Sp" sur "2can" dans le menu en cas de connexion dans cette configuration. (p. 207)
• Il est possible de connecter les enceintes Dolby surround au lieu des enceintes Dolby. Dans ce cas, réglez les enceintes Dolby Atmos Enabled à connecter dans "Hauteur" - "Agencement" dans le menu. (Kp. 209)

Panneau avant

Affichage

Panneau arrière

47

Télécommande

Index

Branchement d'enceintes 9.1 canaux

Ce système, qui est basé sur un système 5.1 canaux, lit jusqu'à 9.1 canaux en même temps.

Vous pouvez connecter des haut-parleurs jusqu'à 11 canaux pour la MAIN ZONE. Lorsque vous connectez les enceintes pour 10 canaux ou plus, la sortie des enceintes change automatiquement en fonction du signal d'entrée et du mode audio.

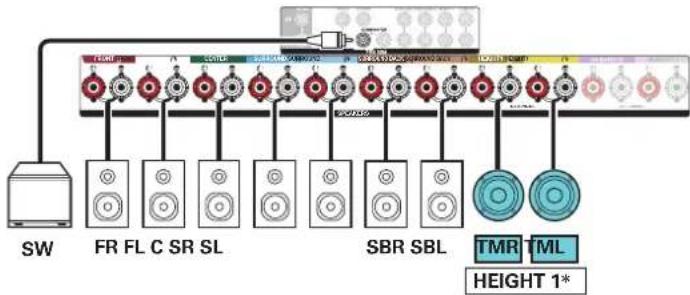

■ Exemple de connexion avec utilisation d'un ensemble d'enceintes au plafond

- Réglez "Hauteur" - "Hauteur Sp" sur "2can" dans le menu en cas de connexion dans cette configuration. (P. 208)

* Il est possible de connecter des enceintes supérieures avant ou supérieures arrière au lieu des enceintes supérieures centrales. Dans ce cas, réglez les enceintes au plafond à connecter dans "Hauteur" - "Agencement" dans le menu. (129 p. 209)

Panneau avant

Affichage

Panneau arrière

48

Télécommande

Index


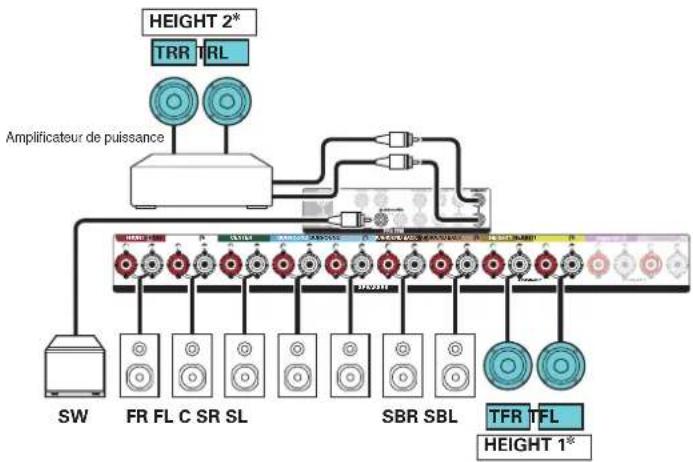

■ Exemple de connexion avec utilisation de deux ensembles d'enceintes au plafond

* Vous pouvez modifier la combinaison des canaux HEIGHT1 et HEIGHT2 dans les réglages. (17 p. 54)

- Réglez "Hauteur" - "Hauteur Sp" sur "4can" dans le menu en cas de connexion dans cette configuration. (17 p. 207)

Panneau avant

Affichage

Panneau arrière

49

Télécommande

Index

Contents

Connexions

ture Réglages Conseils Annexe

■ Exemple de connexion avec utilisation d'un ensemble d'enceintes hautes

- Réglez "Hauteur" - "Hauteur Sp" sur "2can" dans le menu en cas de connexion dans cette configuration. (17 p. 208)

* Il est possible de connecter les enceintes arrière hautes au lieu des enceintes avant hautes. Dans ce cas, réglez les enceintes hautes à connecter dans "Hauteur" - "Agencement" dans le menu. (p. 209)

Panneau avant

nage

Panneau arrière

50

Télécommande

Index


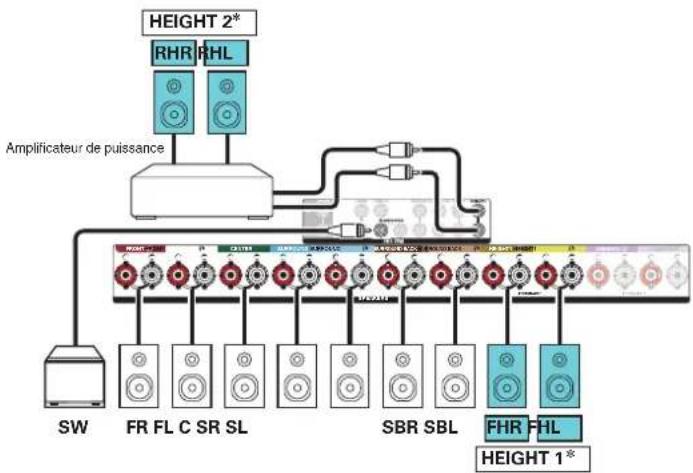

■ Exemple de connexion avec utilisation de deux ensembles d'enceintes hautes

* Vous pouvez modifier la combinaison des canaux HEIGHT1 et HEIGHT2 dans les réglages. (1-7 p. 54)

- Réglez "Hauteur" - "Hauteur Sp" sur "4can" dans le menu en cas de connexion dans cette configuration. (17 p. 207)

Panneau avant

Affichage

Panneau arrière

51

Télécommande

Index

Contents

Connexions

ture Réglages Conseils Annexe

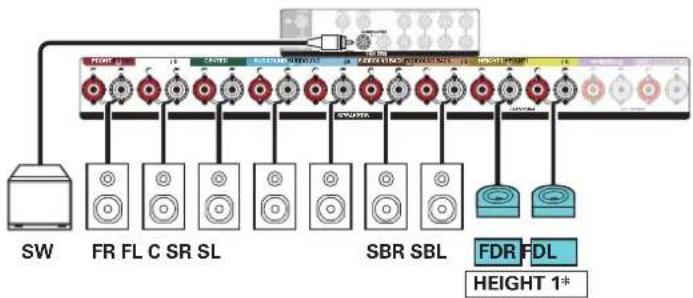

■ Exemple de connexion avec utilisation d'un ensemble d'enceintes Dolby Atmos Enabled

- Réglez "Hauteur" - "Dolby Sp" sur "2can" dans le menu en cas de connexion dans cette configuration. (17 p. 208)

* Il est possible de connecter les enceintes Dolby surround ou Dolby arrière au lieu des enceintes Dolby avant. Dans ce cas, réglez les enceintes Dolby Atmos Enabled à connecter dans "Hauteur" - "Agencement" dans le menu. (T p. 209)

Panneau avant

nage

Panneau arrière

52

Télécommande


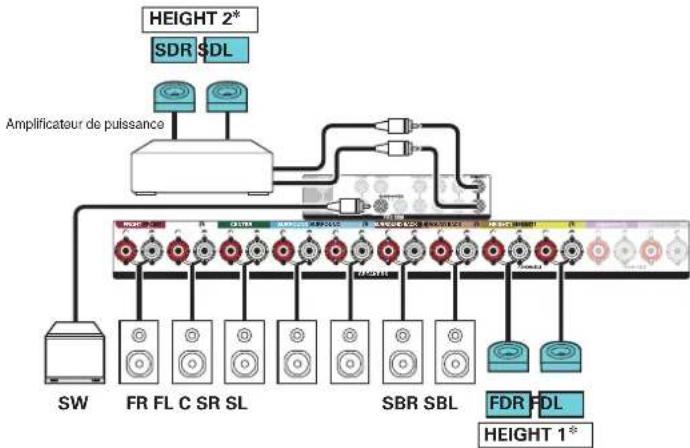

■ Exemple de connexion avec utilisation de deux ensembles d'enceintes Dolby Atmos Enabled

* Vous pouvez modifier la combinaison des canaux HEIGHT1 et HEIGHT2 dans les réglages. (T p. 54)

- Réglez "Hauteur" - "Dolby Sp" sur "4can" dans le menu en cas de connexion dans cette configuration. (17 p. 207)

Panneau avant

Affichage

Panneau arrière

53

Télécommande

Index

Contents

Connexions

Lecture

Réglages

Conseils

Annexe

La sortie des canaux depuis les bornes d'enceinte HEIGHT1 et HEIGHT2 peut être modifiée selon les modèles suivants en fonction des systèmes d'enceintes utilisés.

Réglez cette option depuis "Affectation des Amplis" dans le menu. (p. 205)

Il est possible d’utiliser une combinaison de huit enceintes Bornes connectées
Nombre d’enceintes hautes/de plafond	Nombre d’enceintes Dolby	Modèle de combinaisons HEIGHT1 SPEAKER	HER HEIGHT2 SPEAKER
2 enceintes Aucun		Avant haut Avant haut -
		Avant plafond Avant plafond -
		Centre plafond Centre plafond -
		Arrière plafond Arrière plafond -
		Hauteur arrière Hauteur arrière -
Aucun 2 enceintes		Dolby avant Dolby avant -
		Dolby surround Dolby surround -
		Dolby arrière	Dolby arrière	-
4 enceintes Aucun		Avant haut et Centr. plaf	Avant haut	Centre plafond
		Avant haut et Arr. plafond	Avant haut	Arrière plafond
		Avant haut et Hauteur arr	Avant haut	Hauteur arrière
		Avant plafond et Arr. plafond	Avant plafond	Arrière plafond
		Avant plafond et Hauteur arr	Avant plafond	Hauteur arrière
		Centre plafond et Hauteur arr	Centre plafond	Hauteur arrière
2 enceintes	2 enceintes	Dolby avant et Arr. plafond	Dolby avant	Arrière plafond
		Dolby avant et Hauteur arr	Dolby avant	Hauteur arrière
		Avant haut et Dolby surr.	Avant haut	Dolby surround
		Avant plafond et Dolby surr.	Avant plafond	Dolby surround
Aucun	4 enceintes	Dolby avant et Dolby Surr.	Dolby avant	Dolby surround

Panneau avant

Affichage

Panneau arrière

54

Télécommande

Index

Contents

Connexions

Lecture

Réglages

Conseils

Annexe

Branchement d'enceintes 11.1 canaux

Ce système, qui est basé sur un système 5.1 canaux, lit jusqu'à 11.1 canaux en même temps.

Vous pouvez connecter des haut-parleurs jusqu'à 11 canaux pour la MAIN ZONE à l'aide d'un amplificateur de puissance externe.

■ Exemple de connexion avec utilisation de deux ensembles d'enceintes au plafond

- Réglez "Hauteur" - "Hauteur Sp" sur "4can" dans le menu en cas de connexion dans cette configuration. (127 p. 208)

HEIGHT 2* TRR TRL Amplificateur de puissance SW FR FL C SR SL SBR SBL TFR TFL HEIGHT 1*

* Vous pouvez modifier la combinaison des canaux HEIGHT1 et HEIGHT2 dans les réglages. (p. 58)

Panneau avant

Affichage

Panneau arrière

55

Télécommande

Index

■ Exemple de connexion avec utilisation de deux ensembles d'enceintes hautes

- Réglez "Hauteur" - "Hauteur Sp" sur "4can" dans le menu en cas de connexion dans cette configuration. (17 p. 208)

* Vous pouvez modifier la combinaison des canaux HEIGHT1 et HEIGHT2 dans les réglages. (P. 58)

Panneau avant

Affichage

Panneau arrière

56

Télécommande

Index

■ Exemple de connexion avec utilisation de deux ensembles d'enceintes Dolby Atmos Enabled

- Réglez "Hauteur" - "Dolby Sp" sur "4can" dans le menu en cas de connexion dans cette configuration. (17 p. 208)

* Vous pouvez modifier la combinaison des canaux HEIGHT1 et HEIGHT2 dans les réglages. (rT p. 58)

Panneau avant

Affichage

Panneau arrière

57

Télécommande

Index

Contents

Connexions

Lecture

Réglages

Conseils

Annexe

La combinaison des canaux HEIGHT1 et HEIGHT2 peut être modifiée selon les modèles suivants en fonction du système d'enceintes utilisé. Réglez cette option depuis "Affectation des Amplis" dans le menu. (p. 205)

Il est possible d’utiliser une combinaison de huit enceintes Bornes connectées
Nombre d’enceintes hautes/de plafond	Nombre d’enceintes Dolby	Modèle de combinaisons HEIGHT1 SPEAKER HEIGHT2 PRE OUT
2 enceintes Aucun		Avant haut Avant haut -
		Avant plafond Avant plafond -
		Centre plafond Centre plafond -
		Arrière plafond Arrière plafond -
		Hauteur arrière Hauteur arrière -
4 enceintes Aucun		Avant haut et Centre plafond Avant haut Centre plafond
		Avant haut et Arrière plafond Avant haut Arrière plafond
		Avant haut et Hauteur arr Avant haut Hauteur arrière
		Avant plafond et Arr. plafond	Avant plafond	Arrière plafond
		Avant plafond et Hauteur arr	Avant plafond	Hauteur arrière
		Centre plafond et Hauteur arr	Centre plafond	Hauteur arrière
Aucun 2 enceintes		Dolby avant	Dolby avant	-
		Dolby surround	Dolby surround	-
		Dolby arrière	Dolby arrière	-
2 enceintes	2 enceintes	Dolby avant et Arr. Plafond	Dolby avant	Arrière plafond
		Dolby avant et Hauteur arr	Dolby avant	Hauteur arrière
		Avant haut et Dolby surr. Avant haut Dolby surround
		Avant haut et Dolby arrière Avant haut Dolby arrière
		Avant plafond et Dolby Surr.	Avant plafond	Dolby surround
		Avant plafond et Dolby arrière	Avant plafond	Dolby arrière
Aucun 4 enceintes		Dolby avant et Dolby Surr.	Dolby avant	Dolby surround
		Dolby avant et Dolby arrière	Dolby avant	Dolby arrière

Panneau avant

Affichage

Panneau arrière

58

Télécommande

Index

Contents

Connexions

Lecture

Réglages

Conseils

Annexe

Branchement d'enceintes 7.1 canaux : Connexion bi-amp des enceintes avant

Ce système permet de lire les canaux 7.1. Vous pouvez utiliser la connexion bi-amp pour les enceintes avant. La connexion bi-amp est une méthode pour connecter des amplificateurs séparés à la borne du haut-parleur et à la borne du haut-parleur de graves d'une enceinte qui prend en charge la bi-amplification. Cette connexion permet à l'EMF (puissance retournée sans être sortie) du woofer de s'écouler dans le tweeter sans affecter la qualité sonore, produisant une qualité sonore supérieure.

Vous pouvez connecter des haut-parleurs jusqu'à 9 canaux pour la MAIN ZONE. Lorsque vous connectez les enceintes pour 8 canaux ou plus, la sortie des enceintes change automatiquement en fonction du signal d'entrée et du mode audio.

- Lors de la réalisation de connexions en mode double amplificateur, veillez à retirer la tôle ou le câble de court-circuit des bornes des haut-parleurs des aigus et des graves.

* Les enceintes hautes, les enceintes au plafond et les enceintes Dolby Atmos Enabled peuvent être connectées sur les bornes d'enceinte HEIGHT1. Réglez les enceintes à connecter depuis "Hauteur" - "Agencement" dans le menu. (17) p. 209

Panneau avant

Affichage

Panneau arrière

59

Télécommande

Index

Contents

Connexions

ture Réglages Conseils

Annexe

Branchement d'enceintes 7.1 canaux : Deuxième paire d'enceintes avant

Ce système permet la commutation de la lecture entre les enceintes avant A et B, comme vous le souhaitez.

Vous pouvez connecter des haut-parleurs jusqu'à 9 canaux pour la MAIN ZONE. Lorsque vous connectez les enceintes pour 8 canaux ou plus, la sortie des enceintes change automatiquement en fonction du signal d'entrée et du mode audio.

* Les enceintes hautes, les enceintes au plafond et les enceintes Dolby Atmos Enabled peuvent être connectées sur les bornes d'enceinte HEIGHT1. Réglez les enceintes à connecter depuis "Hauteur" - "Agencement" dans le menu. (17 p. 209)

Panneau avant

Affichage

Panneau arrière

60

Télécommande

Index

Branchement d'enceintes multi-zones

■ Lecture 7.1 canaux (MAIN ZONE) + lecture 2 canaux (ZONE2)

Ce type de configuration permet de lire les 7.1 canaux dans la MAIN ZONE et les 2 canaux dans la ZONE2.

Vous pouvez connecter des haut-parleurs jusqu'à 9 canaux pour la MAIN ZONE. Lorsque vous connectez les enceintes pour 8 canaux ou plus, la sortie des enceintes change automatiquement en fonction du signal d'entrée et du mode audio.

* Les enceintes hautes, les enceintes au plafond et les enceintes Dolby Atmos Enabled peuvent être connectées sur les bornes d'enceinte HEIGHT1. Réglez les enceintes à connecter depuis "Hauteur" - "Agencement" dans le menu. (127) p. 209

61

Contents

Connexions

cture Réglages Conseils Annexe

■ Lecture 5.1 canaux (connexion bi-amp des enceintes avant : MAIN ZONE) + lecture 2 canaux (ZONE2)

Ce type de configuration lit le format 5.1 canaux dans la MAIN ZONE et les 2 canaux dans la ZONE2. Vous pouvez utiliser la connexion bi-amp pour les enceintes avant dans la MAIN ZONE.

MAIN ZONE FL (Bi-Amp) FR (Bi-Amp) SW C SL SR ZONE2 ZONE2 L ZONE2 R

Panneau avant

nage

Panneau arrière

62

Télécommande

Index

Contents

Connexions

cture Réglages Conseils Annexe

■ Connexion d'un amplificateur de puissance externe

Vous pouvez utiliser cet appareil comme un préamplificateur en connectant un amplificateur de puissance autonome aux PRE OUT. En ajoutant un amplificateur de puissance à chaque canal, la réalité du son peut être améliorée.

Sélectionnez la borne à utiliser et branchez l'appareil.

Subwoofer (principal) AUDIO - SUB- WOOFER 1 Amplificateur de puissance FRONT CENTER AUDIO HEIGHT2HEIGHT1 SURROUND BACK SURROUND L R L R L R L R L R L R L R L R L R Subwoofer (secondaire) AUDIO - SUB- WOOFER 2

• Réglez "Mode affectation" sur "Préamplificateur" si vous connectez tous les canaux aux bornes Pré-sorties à l'aide d'un amplificateur externe. (125 p. 207)
  Cela interrompt le fonctionnement de l'amplificateur de puissance interne de cet appareil, en réduisant les interférences dans le préamplificateur créées par l'amplificateur de puissance.
• Lorsque vous utilisez une seule enceinte surround arrière, connectez-la à la borne du canal gauche (G).

Panneau avant

nage

Panneau arrière

63

Télécommande

Contents

xions

ages Conseils Annexe

Connexion d'un téléviseur

Connectez un téléviseur à cet appareil pour que la vidéo d'entrée soit transmise au téléviseur. Vous pouvez également profiter de l'audio de votre téléviseur sur cet appareil.

La manière de connecter un téléviseur dépend des bornes et des fonctions dont dispose votre téléviseur.

La fonction ARC (Audio Return Channel) / eARC (Enhanced Audio Return Channel) permet de lire le son d'un téléviseur sur cet appareil en envoyant le signal audio du téléviseur vers cet appareil via le câble HDMI.

"Connexion 1 : Téléviseur équipé d'une borne HDMI et compatible avec la fonction ARC (Audio Return Channel) / eARC (Enhanced Audio Return Channel)" (p. 65)
"Connexion 2 : Téléviseur équipé d'une borne HDMI et incompatible avec la fonction ARC (Audio Return Channel) / eARC (Enhanced Audio Return Channel)" (p. 66)
"Connexion 3 : Téléviseur non équipé d'une borne HDMI" (p. 67)

Panneau avant

nage

Panneau arrière

64

Télécommande

Contents

Connexions

cture Réglages Conseils Annexe

Connexion 1 : Téléviseur équipé d'une borne HDMI et compatible avec la fonction ARC (Audio Return Channel) / eARC (Enhanced Audio Return Channel)

Utilisez un câble HDMI pour connecter un téléviseur compatible avec la fonction ARC / eARC de cet appareil.

Réglez "HDMI Contrôle" sur "Marche" ou "ARC" sur "Marche" lorsque vous utilisez un téléviseur prenant en charge la fonction ARC. (p. 179)

L'utilisation d'un téléviseur compatible avec la fonction eARC permet la lecture audio à partir de l'enceinte connectée à cet appareil, quels que soient les réglages "HDMI Contrôle" et "ARC" dans le menu.

TV HDMI IN (ARC / 6ARC)

• Lorsque vous utilisez la fonction ARC / eARC, effectuez le raccordement sur le connecteur HDMI MONITOR 1.
• La configuration des paramètres de la fonction eARC peut être nécessaire en fonction du téléviseur compatible avec la fonction eARC que vous utilisez. Assurez-vous qu'eARC est configuré sur marche si ce réglage existe sur votre téléviseur. Pour plus d'informations, consultez le mode d'emploi de votre téléviseur.
• Lorsqu'un téléviseur compatible avec les fonctions ARC et eARC est connecté à l'appareil, la fonction eARC est prioritaire.
• Utilisez un "High Speed HDMI Cable with Ethernet" lorsque vous utilisez un téléviseur compatible avec la fonction ARC / eARC.
• Utilisez "Ultra High Speed 48 Gbps HDMI cable" pour profiter d'une vidéo 8K.
• Réglez "Format signal 4K/8K" sur "8K Amélioré" dans le menu pour profiter de la vidéo 8K. (17 p. 187)

Panneau avant

nage

Panneau arrière

65

Télécommande

Contents

Connexions

cture Réglages Conseils Annexe

Connexion 2 : Téléviseur équipé d'une borne HDMI et incompatible avec la fonction ARC (Audio Return Channel) / eARC (Enhanced Audio Return Channel)

Utilisez un câble HDMI pour connecter le téléviseur à cet appareil.

Pour écouter l'audio du téléviseur sur cet appareil, utilisez le câble optique pour connecter le téléviseur à cet appareil.

OUTIN OPTICAL OUT HDMI IN TV

Panneau avant

nage

Panneau arrière

66

Télécommande

Contents

Connexions

cture Réglages Conseils Annexe

Connexion 3 : Téléviseur non équipé d'une borne HDMI

Utilisez un câble vidéo composante ou un câble vidéo pour connecter le téléviseur à cet appareil.

Pour écouter l'audio du téléviseur sur cet appareil, utilisez le câble optique pour connecter le téléviseur à cet appareil.

Panneau avant

nage

Panneau arrière

67

Télécommande

Contents

xions

ages Conseils Annexe

Connexion d'un dispositif de lecture

Cet appareil est équipé de trois types de bornes d'entrée vidéo (HDMI, vidéo composante et vidéo composite) et de trois types de connecteurs d'entrée audio (HDMI, audio numérique et audio).

Sélectionnez les bornes d'entrée sur cet appareil en fonction des bornes sur le dispositif que vous souhaitez connecter.

Si le dispositif connecté à cet appareil est équipé d'une borne HDMI, il est recommandé d'utiliser des connexions HDMI.

Lors d'une connexion HDMI, les signaux audio et vidéo peuvent être transmis via un câble HDMI unique.

• "Connexion d'un décodeur (Tuner satellite/TV par câble)" (p. 69)
• "Connexion d'un lecteur DVD ou le lecteur Blu-ray Disc" (p. 70)
• "Connexion d'un appareil de lecture compatible avec le 8K" (p. 71)
• "Connexion d'un caméscope vidéo ou d'un console de jeux" (p. 72)
• "Connexion d'une platine" (p. 73)

• Connectez les dispositifs à cet appareil comme indiqué par les sources d'entrée imprimées sur les bornes d'entrée audio/vidéo de cet appareil.
• La source qui est assignée aux connecteur HDMI IN, DIGITAL AUDIO IN, COMPONENT VIDEO IN, VIDEO IN et AUDIO IN peut être modifiée. Voir "Affectation des entrées" pour savoir comment changer la source d'entrée attribuée aux connecteurs d'entrée. (19 p. 190)
• Pour lire des signaux audio qui sont entrés dans cet appareil sur un téléviseur connectée en HDMI, dans le menu réglez "Sortie audio HDMI" sur "TV". (T p. 177)
• Pour profiter d'un contenu dont le copyright est protégé par HDCP 2.2 ou HDCP 2.3, utilisez un appareil de lecture et un téléviseur compatibles HDCP 2.2 ou HDCP 2.3.

Panneau avant

nage

Panneau arrière

68

Télécommande

Contents

Connexions

cture Réglages Conseils Annexe

Connexion d'un décodeur (Tuner satellite/TV par câble)

Cette explication utilise la connexion avec un tuner satellite/câble TV STB comme exemple.

Sélectionnez les bornes d'entrée sur cet appareil en fonction des connecteurs sur le dispositif que vous souhaitez connecter.

(Matériel non compatible HDMI) Tuner satellite/ TV par câble AUDIO OUT H L COAXIAL OUT VIDEO OUT Tuner satellite/ TV par câble HDMI OUT OU

Panneau avant

hage

Panneau arrière

69

Télécommande

Contents

Connexions

cture Réglages Conseils Annexe

Connexion d'un lecteur DVD ou le lecteur Blu-ray Disc

Cette explication utilise la connexion avec un lecteur DVD ou un lecteur Blu-ray Disc comme exemple.

Sélectionnez les bornes d'entrée sur cet appareil en fonction des connecteurs sur le dispositif que vous souhaitez connecter.

(Matériel non compatible HDMI) (Matériel non compatible HDMI)

Lecteur Blu-ray Disc

Lecteur DVD

Lecteur DVD

HOMI OUT

Lecteur Blu-ray

Disc

HDM OUT

OU

Panneau avant

nage

Panneau arrière

70

Télécommande

Contents

Connexions

cture Réglages Conseils Annexe

Connexion d'un appareil de lecture compatible avec le 8K

Cet appareil prend en charge les signaux vidéo HDMI 8K.

Si votre lecteur supporte le 8K, branchez-le sur le connecteur HDMI 7 (8K) de votre appareil.

Lecteur 8K HDMI OUT

• Pour profiter de la vidéo 8K, connectez un téléviseur compatible 8K à l'aide d'un "Ultra High Speed 48 Gbps HDMI cable".
• Réglez "Format signal 4K/8K" sur "8K Amélioré" dans le menu pour profiter de la vidéo 8K. (r.p. 187)

Panneau avant

nage

Panneau arrière

71

Télécommande

Contents

Connexions

cture Réglages Conseils Annexe

Connexion d'un caméscope vidéo ou d'un console de jeux

Cette explication utilise la connexion avec un caméscope vidéo comme exemple.

Connectez un dispositif de lecture à cet appareil, tel qu'un caméscope vidéo ou une console de jeux.

Caméscope HDMI OUT

Panneau avant

nage

Panneau arrière

72

Télécommande

Contents

Connexions

cture Réglages Conseils Annexe

Connexion d'une platine

Cet appareil est compatible avec les platines équipées d'une cellule phono avec aimant tournant. Si vous le connectez à une platine dotée d'une cellule MC à faible sortie, utilisez un amplificateur de tête MC ou un transformateur survolteur du commerce.

Un bruit "retentissant" provenant des enceintes peut se produire lorsque vous sélectionnez la source d'entrée "Phono" sur cet appareil et que vous augmentez accidentellement le volume sans connecter la platine.

Lecteur d'enregistrement (Cellule MM) AUDIO OUT GND

REMARQUE

- La borne de terre (SIGNAL GND) de cet appareil n'est pas dédiée à des fins de mise à la terre pour la sécurité. Si cette borne est connectée lorsqu'il y a beaucoup de bruit, le bruit peut être réduit. Veuillez noter que, selon la platine, connecter la ligne de terre peut avoir l'effet inverse en augmentant le bruit. Auquel cas, il n'est pas nécessaire de connecter la ligne de terre.

Panneau avant

nage

Panneau arrière

73

Télécommande

Contents

xions

ages Conseils Annexe

Connector un dispositif mémoire USB au port USB

Pour le mode d'emploi, voir "Lecture du contenu d'un dispositif mémoire USB" (p. 83).

Dispositif mémoire USB

- Denon ne garantit pas que tous les dispositifs mémoire USB fonctionnent ou soient alimentés. Lorsque vous utilisez un disque dur USB portable livré avec un adaptateur secteur, utilisez l'adaptateur secteur fourni avec cet appareil.

REMARQUE

• Les dispositifs mémoire USB ne fonctionnent pas via un hub USB.
• Il n'est pas possible d'utiliser cet appareil en connectant son port USB à un PC au moyen d'un câble USB.
• N'utilisez pas de câbles d'extension pour connecter un dispositif de mémoire USB. Ceux-ci peuvent causer des interférences radio avec les autres appareils.

Panneau avant

nage

Panneau arrière

74

Télécommande

Contents

Connexions

cture Réglages Conseils Annexe

Connexion à un réseau domestique (LAN)

Cet appareil peut se connecter à un réseau en utilisant un LAN câblé ou un réseau local sans fil.

Vous pouvez connecter cet appareil à votre réseau domestique (LAN) pour réaliser différents types de lectures et d'opérations, comme suit.

• Lecture d'audio en réseau, tel qu'une radio Internet, et de serveurs média
• Lecture de services de diffusion de musique
  • Utilisation de la fonction Apple AirPlay
• Fonctionnement de cet appareil via le réseau
• Fonctionnement avec le système audio surround multi-pièces sans fil HEOS
  • Mise à jour du micrologiciel

Contactez un ISP (Internet Service Provider) ou un magasin d'informatique pour la connexion à Internet.

LAN filaire

Pour effectuer des connexions via un LAN câblé, utilisez un câble LAN pour connecter le routeur à cet appareil, comme illustré dans la figure ci-dessous.

Panneau avant

nage

Panneau arrière

75

Télécommande

Contents

xions

ages Conseils Annexe

LAN sans fil

Lors de la connexion au réseau local sans fil, connectez les antennes externes pour une connexion Bluetooth/sans fil au réseau local sans fil au panneau arrière et maintenez-les en position verticale.

Voir "Config. Wi-Fi" pour savoir comment connecter à un routeur de réseau local sans fil. (p. 222)

Internet Modem Vers le WAN Routeur avec point d'accès

- Lorsque vous utilisez cet appareil, nous vous recommandons d'utiliser un routeur équipé des fonctions suivantes:

• Serveur DHCP intégré Cette fonction attribue automatiquement une adresse IP au LAN.
• Commutateur 100BASE-TX intégré Lorsque vous connectez plusieurs appareils, nous vous recommandons d'utiliser un hub de commutation ayant une vitesse d'au moins 100 Mbps.
• N'utilisez qu'un câble STP blindé ou un câble LAN ScTP (facilement disponibles dans les magasins d'électronique). (CAT-5 ou supérieur recommandé).
• Il est recommandé d'utiliser un câble LAN normal de type blindé. Si vous utilisez un câble de type plat ou non-blindé, le bruit peut perturber les autres appareils.
• Lorsque cet appareil est connecté à un réseau sans fonction DHCP, effectuez les réglages de l'adresse IP, etc., dans le "Réseau". (p. 221)

REMARQUE

• Les routeurs compatibles dépendent du FAI. Contactez votre fournisseur d'accès à Internet ou un magasin d'informatique pour plus de détails.
• Cet appareil n'est pas compatible avec PPPoE. Un routeur compatible PPPoE est nécessaire si votre ligne contractée n'est pas configurée pour être utilisée avec PPPoE.
• Ne connectez pas une borne NETWORK directement au port LAN/à la borne Ethernet de votre ordinateur.
• Plusieurs services en ligne peuvent être interrompus sans préavis.

Panneau avant

nage

Panneau arrière

76

Télécommande

Contents

Connexions

cture Réglages Conseils Annexe

Connexion d'un dispositif de commande externe

Prises REMOTE CONTROL

Lorsque cet appareil est installé dans un endroit où les signaux de la télécommande ne peuvent pas atteindre (installation dans un placard, etc.), il peut toujours être contrôlé par la télécommande en connectant un récepteur de télécommande (vendu séparément).

Vous pourrez également l'utiliser pour commander à distance la ZONE2 (pièce séparée).

Retransmetteur infrarouge Capteur infrarouge AUX OUT Entrée Sortie Appareil équipé de prises REMOTE CONTROL IN

Panneau avant

nage

Panneau arrière

77

Télécommande

Contents

xions

ages Conseils Annexe

Borne TRIGGER OUT

Lorsqu'un appareil doté d'une prise TRIGGER IN est connecté via une mini-prise monaurale, il est possible de le mettre en marche/veille par l'intermédiaire du fonctionnement synchronisé avec cet appareil.

La prise TRIGGER OUT produit un signal électrique de 12 V DC/150 mA maximum.

Dispositif compatible avec les signaux de déclenchement 12 V DC/150 mA

REMARQUE

• Utilisez un câble monaural avec fiche mini pour le branchement des prises TRIGGER OUT. N'utilisez pas un câble stéréo avec fiche mini.
• Si le niveau d'entrée de déclenchement admissible du dispositif connecté est supérieur à 12 V DC/150 mA ou en cas de court-circuit, la prise TRIGGER OUT ne peut pas être utilisée. Dans ce cas, mettez l'appareil hors tension, puis débranchez-le.

Panneau avant

nage

Panneau arrière

78

Télécommande

Contents

Connexions

cture Réglages Conseils Annexe

Connexion du cordon d'alimentation

Une fois toutes les connexions effectuées, insérez la fiche d'alimentation dans la prise murale.

Cordon d'alimentation (fourni)

Vers la prise murale
(230 V CA, 50/60 Hz)

Panneau avant

nage

Panneau arrière

79

Télécommande

Contents

Connexions

Lecture

Réglages

Conseils

Annexe

Contenu

Utilisation basique

Mise sous tension 81

Sélection de la source d'entrée 81

Réglage du volume 82

Coupure temporaire du son (Sourdine) 82

Sélection d'un mode d'écoute 122

Lecture d'un appareil

Lecture avec les lecteurs DVD/Blu-ray Disc 82

Lecture du contenu d'un dispositif mémoire USB 83

Écouter de la musique sur un périphérique Bluetooth 87

Écoute de l'audio avec un casque Bluetooth 91

Lecture audio/service en réseau

Écoute de Radio Internet 94

Lecture de fichiers stockés sur un ordinateur ou un stockage NAS 96

Obtenir HEOS App 100

Fonction AirPlay 109

Fonction Spotify Connect 112

Fonctions pratiques

Fonctions pratiques 113

Fonction de contrôle HDMI 137

Fonction Menu intelligent 138

Fonction de minuterie sommeil 140

Fonction de sélection rapide plus 142

Fonction de verrouillage du panneau 145

Fonction de verrouillage à distance 147

Autres fonctions

Fonction de contrôle Internet 148

Lecture dans la ZONE2 (différente pièce) 150

Panneau avant

Affichage

Panneau arrière

80

Télécommande

Index

Contents Connexions

Réglag

Conseils Annexe

Utilisation basique

Touched sélection de source d'entrée MUTE ◀× POWER ⏻ VOLUME ▲▼

Mise sous tension

1 Appuyez sur POWER ⏻ pour mettre l'appareil sous tension.

• Vous pouvez appuyer sur la touche de sélection de la source d'entrée lorsque l'appareil est en mode veille pour le mettre sous tension.
• Vous pouvez également passer en mode veille en appuyant sur ⏻ sur l'appareil principal.

Sélection de la source d'entrée

1 Appuyez sur la touche de sélection de la source d'entrée pour la lecture.

La source d'entrée souhaitée peut être sélectionnée directement.

- Vous pouvez également sélectionner la source d'entrée en actionnant la touche SOURCE SELECT sur l'appareil principal.

Panneau avant

nage

Panneau arrière

81

Télécommande

Réglage du volume

1 Utilisez VOLUME ▲▼ pour régler le volume.

• La plage de réglage varie en fonction du signal d'entrée et du réglage de niveau du canal.
• Vous pouvez également régler le volume maître en tournant la molette MASTER VOLUME sur l'appareil principal.

Coupure temporaire du son (Sourdine)

1 Appuyez sur MUTE 📄X.

• Le témoin MUTE de l'écran clignote.
  • ✉s'affiche sur l'écran du téléviseur.

• Le son est diminué jusqu'au niveau défini pour le paramètre "Niveau sourdine" dans le menu. (p. 169)
• Pour annuler la sourdine, vous pouvez ajuster le volume sonore ou appuyer sur MUTE à nouveau.
• Si d× est affiché sur l'écran de télévision pendant plus de 5 minutes alors que "Economiseur d'écran" est réglé sur "Marche", le symbole d× se déplace de manière aléatoire sur l'écran du téléviseur. (127 p. 187) (Cette fonctionnalité sera prise en charge via la mise à jour du micrologiciel.)

Lecture avec les lecteurs DVD/Blu-ray Disc

Vous trouverez ci-dessous la procédure pour la lecture avec les lecteurs DVD/Blu-ray Disc.

1 Préparez la lecture.

① Allumez le subwoofer, le lecteur et la TV.
② Sélectionnez l'entrée de cet appareil en guise d'entrée TV.

2 Appuyez sur POWER ⏻ pour mettre l'appareil sous tension.

3 Appuyez sur DVD ou Blu-ray pour commuter une source d'entrée pour un lecteur utilisé pour la lecture.

4 Lisez le lecteur DVD ou le lecteur Blu-ray Disc.

Lecture du contenu d'un dispositif mémoire USB

• Lecture de fichiers musicaux enregistrés sur un dispositif mémoire USB.
• Seuls les dispositifs mémoire USB conformes aux standards de classe de stockage de masse peuvent être lus sur cet appareil.
• Cet appareil est compatible avec les dispositifs mémoire USB au format "NTFS" ou "FAT32".
• Les types de format audio et les caractéristiques de lecture prises en charge par cet appareil sont les suivants.
  Voir "Lecture de dispositifs mémoire USB" (p. 278) pour plus de détails.
  • WMA
• MP3
  • WAV
• MPEG-4 AAC
• FLAC
• Apple Lossless
  • DSD

Panneau avant

nage

Panneau arrière

83

Télécommande

x

Contents

Connexions

are

eils Annexe

Lecture des fichiers d'un dispositif mémoire USB

1 Insérez une clé USB formatée en "FAT32" ou "NTFS" sur le port USB.
2 Appuyez sur USB pour passer à la source d'entrée "USB".
3 Sélectionnez le nom de cet appareil.

4 Parcourez la musique sur votre dispositif mémoire USB et sélectionnez une musique à lire.

- Quand vous sélectionnez une musique à lire, on vous demandera comment vous voulez écouter votre musique.

Jouez maintenant :	Insère l'élément dans votre liste de lecture en cours après le morceau en cours pour qu'il soit lu immédiatement.
Jouer & Remplacer la file d'attente :	Vide la liste de lecture et lit immédiatement l'élément sélectionné.
Jouer la prochaine :	Insère l'élément à la liste après le morceau en cours et le lit une fois la chanson en cours terminée.
Ajouter à la fin de la liste de lecture :	Ajoute l'élément directement à la fin de la liste.

Musique USB- Nature Nature 01 Jouze movements Jouze is a camp for a b.4 or a new Jouze is a programme Jouze is a fan or fanboc de bacture Nature 05 Various fruits

Panneau avant

nage

Panneau arrière

84

Télécommande

Contents Connexions

Réglag

Conseils Annexe

5 Utilisez △▽ pour sélectionner "Jouez maintenant" ou "Jouer & Remplacer la file d'attente", puis appuyez sur ENTER.

La lecture débute.

A l'écoute Nature Nature 01-Various Artiss 24:27:45

Touches de commande	Fonction
▶/II	Lecture / Pause
I◀◀ ▶▶	Passer à la plage précédente/Passer à la plage suivante
CH/PAGE ▲▼	Passez à la page précédente/page suivante dans l'affichage de la liste

- Lorsqu'un fichier audio MP3 contient des images de l'album, celles-ci peuvent être affichées pendant la lecture du fichier.

REMARQUE

• Notez que Denon ne pourra être tenu responsable de quelque manière que ce soit des problèmes survenant par rapport aux données enregistrées sur un dispositif mémoire USB lors de l'utilisation de cet appareil avec le dispositif mémoire USB en question.
• Lorsqu'un dispositif mémoire USB est connecté à cet appareil, l'appareil charge tous les fichiers qui s'y trouvent. Le chargement peut prendre un certain temps si le dispositif mémoire USB contient un nombre important de dossiers ou de fichiers.

Panneau avant

nage

Panneau arrière

85

Télécommande

Contents Connexions

Réglages Conseils Annexe

■ Opérations accessibles dans le menu des options

• “Ajuster le volume de chaque canal pour le faire correspondre à la source d'entrée (Réglage niv. Canal)” (1997 p. 116)
• "Réglage de la tonalité (Tonalité)" (p. 117)
• "Affichage de la vidéo voulue lors de la lecture audio (Sélect. Vidéo)" (127 p. 118)
• "Lecture de la même musique dans toutes les zones (Toutes zones stéréo)" (p. 120)

Panneau avant

nage

Panneau arrière

86

Télécommande

Contents Connexions

Réglag

Conseils Annexe

Écouter de la musique sur un périphérique Bluetooth

ZONE SHIFT POWER POWER + BLUEBACK Bluetooth OPTION BACK +/-10 +/-11 BACK INSERT +/-12 +/-13 +/-14 +/-15 +/-16 +/-17 +/-18 +/-19 +/-20 +/-21 +/-22 +/-23 +/-24 +/-25 +/-26 +/-27 +/-28 +/-29 +/-30 +/-31 +/-32 +/-33 +/-34 +/-35 +/-36 +/-37 +/-38 +/-39 +/-40 +/-41 +/-42 +/-43 +/-44 +/-45 +/-46 +/-47 +/-48 +/-49 +/-50

Les fichiers musicaux sur les périphériques Bluetooth tels que les smartphones, les lecteurs de musique numérique, etc. peuvent être lus sur cet appareil via un appariement et en connectant cet appareil à l'aide du périphérique Bluetooth.

La communication est possible jusqu'à une distance d'environ 30 m.

REMARQUE

- Pour lire de la musique à partir d'un périphérique Bluetooth, le périphérique Bluetooth doit prendre en charge le profil A2DP.

Panneau avant

nage

Panneau arrière

87

Télécommande

Lecture de musique à partir d'un périphérique Bluetooth

Afin d'écouter de la musique à partir d'un périphérique Bluetooth sur cet appareil, le périphérique Bluetooth doit d'abord être apparié avec cet appareil.

Une fois le périphérique Bluetooth apparié, il n'a pas besoin d'être apparié à nouveau.

1 Préparez la lecture.

① Connectez les antennes externes fournies pour Bluetooth/réseau local sans fil aux connecteurs de l'antenne Bluetooth/réseau local sans fil situés sur le panneau arrière. (12) p. 23)
② Appuyez sur POWER ⏻ pour mettre l'appareil sous tension.

2 Appuyez sur Bluetooth.

Lors de la première utilisation, l'appareil ira en more d'appariement automatiquement et "Pairing..." apparaîtra sur l'écran de l'appareil.

3 Activez les réglages Bluetooth sur votre périphérique mobile.

4 Sélectionnez cet appareil lorsque son nom s'affiche dans la liste des appareils affichés sur l'écran du périphérique Bluetooth.

Connectez-vous au périphérique Bluetooth pendant que "Pairing" est affiché sur l'écran de l'appareil.

Effectuez la connexion avec le périphérique Bluetooth à proximité de l'appareil (environ 1 m).

5 Lecture de musique à l'aide de n'importe quelle application sur votre périphérique Bluetooth.

• Le périphérique Bluetooth peut également être commandé avec la télécommande de cet appareil.
• La prochaine fois que le bouton Bluetooth sera pressé sur la télécommande, cet appareil se connectera automatiquement au dernier périphérique Bluetooth connecté.

Touches de commande	Fonction
▶/II	Lecture / Pause
|◀◀ ▶▶|	Passer à la plage précédente/Passer à la plage suivante

- Appuyez sur STATUS de cet appareil pendant la lecture pour basculer l'affichage sur le nom du titre, nom de l'artiste, nom de l'album, etc.

Panneau avant

nage

Panneau arrière

88

Télécommande

Contents

Connexions

are

eils Annexe

Appariement avec d'autres périphériques Bluetooth

Jumeler un appareil Bluetooth avec l'appareil.

1 Activez les réglages Bluetooth sur votre périphérique mobile.
2 Appuyez et maintenez enfoncée la touche Bluetooth sur la télécommande pendant au moins 3 secondes.

L'appareil passera en mode d'appariement.

3 Sélectionnez cet appareil lorsque son nom s'affiche dans la liste des appareils affichés sur l'écran du périphérique Bluetooth.

• Cet appareil peut être apparié avec un maximum de 8 périphériques Bluetooth. Lorsqu'un 9e périphérique Bluetooth est apparié, il sera enregistré à la place du plus ancien périphérique enregistré.
• Vous pouvez également passer en mode d'appariement en appuyant sur le bouton OPTION lorsque l'écran de lecture est affiché et en sélectionnant "Mode de couplage" dans le menu d'options affiché.

REMARQUE

• Pour faire fonctionner le périphérique Bluetooth avec la télécommande de cet appareil, le périphérique Bluetooth doit prendre en charge le profil AVRCP.
• La télécommande de cet appareil n'est pas garantie de fonctionner avec tous les périphériques Bluetooth.
• Selon le type de périphérique Bluetooth, cet appareil émet du son qui est couplé au réglage du volume sur le périphérique Bluetooth.

■ Opérations accessibles dans le menu des options

• "Appariement avec d'autres périphériques Bluetooth" (p. 89)
• "Ajuster le volume de chaque canal pour le faire correspondre à la source d'entrée (Réglage niv. Canal)" (16 p. 116)
• "Réglage de la tonalité (Tonalité)" (p. 117)
• "Affichage de la vidéo voulue lors de la lecture audio (Sélect. Vidéo)" (17 p. 118)
• "Lecture de la même musique dans toutes les zones (Toutes zones stéréo)" (p. 120)

Panneau avant

nage

Panneau arrière

89

Télécommande

Reconnexion à cet appareil à partir d'un périphérique Bluetooth

Une fois l'appariement terminé, vous pouvez connecter le périphérique Bluetooth sans effectuer d'opération sur cet appareil.

Cette opération doit également être effectuée lorsque vous commutez le périphérique Bluetooth pour la lecture.

1 Si un périphérique Bluetooth est connecté, désactivez le réglage Bluetooth de ce périphérique pour le déconnecter.
2 Activez le réglage Bluetooth du périphérique Bluetooth à connecter.
3 Sélectionnez cet appareil dans la liste des périphériques Bluetooth affichée sur votre périphérique Bluetooth.
4 Écoutez de la musique à l'aide de n'importe quelle application sur votre périphérique Bluetooth.

- L'écran passe automatiquement sur l'écran de lecture "Bluetooth" si un appareil Bluetooth est connecté et que l'appareil est allumé.

- Lorsque les paramètres “Commande réseau” de cet appareil sont réglés sur “Toujours actif” et un périphérique Bluetooth est connecté avec l’unité en état de veille, l’alimentation de l’appareil se mettra sous tension automatiquement. (12) p. 226)

Panneau avant

nage

Panneau arrière

90

Télécommande

Contents

Connexions

are

eils Annexe

Écoute de l'audio avec un casque Bluetooth

Vous pouvez écouter de la musique en jouant dans la MAIN ZONE de cet appareil avec un casque Bluetooth.

Sortie audio provenant simultanément d'enceintes connectées et d'un casque Bluetooth ou uniquement avec d'un casque Bluetooth.

Écoute de l'audio avec un casque Bluetooth

1 Réglez "Émetteurs" sur "Marche" depuis le réglage "Général" - "Émetteur Bluetooth" dans le menu. (p. 233)
2 Sélectionnez "Mode de sortie" et définissez la méthode de sortie audio.

Bluetooth + HP(Valeur par défaut):	Le son est transmis au casqueBluetooth et aux enceintes de la zone principale.Cette sortie simultanée convient aux soirées cinéma en famille et autres activités de groupe.
Bluetooth uniquement:	Le son est transmis uniquement au casque Bluetooth.Ceci est approprié pour écouter de la musique ou regarder des films la nuit, lorsque vous devez rester silencieux.

3 Passez en mode d'appariement sur le casque Bluetooth que vous souhaitez connecter à cet appareil.
4 Sélectionnez "Liste des périphériques", puis le nom du casque Bluetooth dans la liste des périphériques.
5 Réglez le volume du casque Bluetooth connecté une fois la connexion établie.

• "Mode de sortie" peut également être configuré à partir de "Émetteur Bluetooth" dans le menu d'options.
• Les enceintes Bluetooth compatibles avec le profil A2DP peuvent être connectées en suivant les mêmes étapes que pour connecter un casque Bluetooth.

REMARQUE

• Le volume du casque Bluetooth ne peut pas être réglé à partir de cet appareil. Ajustez le volume de votre casque Bluetooth.
• Le mode stéréo est défini comme mode audio lors de l'utilisation d'un casque Bluetooth. Les modes audio et autres réglages audio ne sont pas reflétés dans la sortie audio du casque Bluetooth. Les réglages audio, les modes audio et le mode Toutes zones stéréo ne sont pas disponibles avec un casque Bluetooth et "Mode de sortie" est réglé sur "Bluetooth uniquement".
• L'audio peut être retardé lorsqu'il est envoyé via Bluetooth.
• Il est impossible de connecter un casque Bluetooth lors de l'utilisation d'une source d'entrée Bluetooth dans une zone. De plus, la sélection d'une source d'entrée Bluetooth dans une zone met fin à la connexion entre cet appareil et le casque Bluetooth.
• Il est impossible de connecter un casque Bluetooth lorsque cet appareil est regroupé dans l'application HEOS.

PRÉCAUTION :

Utilisation d'un casque Bluetooth sans fonction de réglage du volume

• Afin d'éviter toute perte auditive, ne connectez pas de casque Bluetooth dépourvu de fonctionnalités de réglage du volume.
• Le volume du casque Bluetooth peut se trouver élevé de manière inattendue lorsque cet appareil se connecte à un casque Bluetooth.
• Le volume du casque Bluetooth ne peut pas être réglé à partir de cet appareil.

Panneau avant

nage

Panneau arrière

92

Télécommande

Contents Connexions

Réglag

Conseils Annexe

Reconnexion à un casque Bluetooth

Suivez l'une des étapes ci-dessous pour reconnecter le dernier casque Bluetooth utilisé:

• Reconnectez-vous à cet appareil avec la fonction de reconnexion du casque Bluetooth.
• Accédez à “Émetteur Bluetooth”, puis sélectionnez “Reconnecter” dans le menu des options.
• Si "Mode de sortie" est réglé sur "Bluetooth + HP", cet appareil se connecte automatiquement au dernier casque Bluetooth utilisé lors de la mise sous tension.
• Sélectionnez l'appareil que vous souhaitez connecter dans la "Liste des périphériques" sous "Émetteur Bluetooth" dans le menu.

Déconnexion d'un casque Bluetooth

Effectuez l'une des étapes suivantes pour déconnecter votre casque Bluetooth:

• Éteignez votre casque Bluetooth.
• Accédez à “Émetteur Bluetooth”, puis sélectionnez “Déconnecter” dans le menu des options.
• Dans le menu de configuration, accédez à "Général" - "Émetteur Bluetooth", et réglez "Émetteurs" sur Arrêt. (☎ p. 233)

Panneau avant

nage

Panneau arrière

93

Télécommande

Contents Connexions

Réglag

Conseils Annexe

Écoute de Radio Internet

(HEOS Music) CH/PAGE ▲▼ △▽◀ ▶ ENTER BACK INTERNET RADIO OPTION BACK ▶/||

• La Radio Internet renvoie aux émissions radio diffusées via Internet. Vous pouvez recevoir des stations Radio Internet en provenance du monde entier.
• Les stations radio Internet sur cet appareil listent le service de base de données fourni par la station radio Tuneln.
• Les types de format audio et les caractéristiques de lecture prises en charge par cet appareil sont les suivants. Voir "Lecture de radio Internet" (p. 281) pour plus de détails.

• WMA
- MP3
- MPEG-4 AAC

Panneau avant

nage

Panneau arrière

94

Télécommande

Contents

Connexions

re

eils Annexe

Écoute de Radio Internet

1 Appuyez sur INTERNET RADIO.

- Vous pouvez également appuyer sur ^4 (HEOS Music). Utilisez pour sélectionner "Radios internet Tunein", puis appuyez sur ENTER.

2 Sélectionnez la station que vous souhaitez écouter.

Touches de commande Fonction
▶/II*	Lecture / Pause
|◀◀▶▶| *	Passer à la plage précédente/Passer à la plage suivante
CH/PAGE ▲▼	Passez à la page précédente/page suivante dans l'affichage de la liste

* Autorisé lors de l'écoute de Podcasts.

- L'affichage passe du titre de la plage au nom de la station de radio etc. à chaque fois que vous appuyez sur STATUS sur l'appareil principal.

REMARQUE

- Le service de base de données des stations radio peut être interrompu ou indisponible sans avertissement préalable.

■ Opérations accessibles dans le menu des options

• "Ajout des Favoris HEOS" (p. 114)
• "Ajuster le volume de chaque canal pour le faire correspondre à la source d'entrée (Réglage niv. Canal)" (p. 116)
• "Réglage de la tonalité (Tonalité)" (p. 117)
• "Affichage de la vidéo voulue lors de la lecture audio (Sélect. Vidéo)" (p. 118)
• "Lecture de la même musique dans toutes les zones (Toutes zones stéréo)" (p. 120)

Panneau avant

nage

Panneau arrière

95

Télécommande

Contents Connexions

Réglag

Conseils Annexe

Lecture de fichiers stockés sur un ordinateur ou un stockage NAS

(HEOS Music) CH/PAGE ▲▼ △▽◀ ▷ ENTER BACK OPTION BACK +/||

• Cet appareil peut lire les fichiers musicaux et les pistes de lecture (m3u, wpl) depuis des serveurs DLNA compatibles, comme un ordinateur ou un dispositif NAS, connectés à votre réseau.
• Formats pris en charge : Pour plus de détails, reportez-vous à "Lire un fichier sauvegardé sur un ordinateur ou sur un NAS" (p. 280).

• WMA
• MP3
- WAV
- MPEG-4 AAC
- FLAC
- Apple Lossless
• DSD

Panneau avant

nage

Panneau arrière

96

Télécommande

Contents

Connexions

are

eils Annexe

Lecture de fichiers stockés sur un ordinateur ou un stockage NAS

Suivez cette procédure pour lire les fichiers audio ou les listes de lecture sur des serveurs de fichiers DLNA connectés à votre réseau.

1 Appuyez sur 📋 (HEOS Music).
2 Utilisez △▽ pour sélectionner "Serveur de musique", puis appuyez sur ENTER.

MUSIQUE Radios internet Tunein Favoris HEOS Serveur de musique Musique USB

3 Sélectionnez le nom de votre PC en réseau ou du serveur NAS (Network Attached Storage).

4 Parcourez la musique sur votre PC/NAS et sélectionnez une musique à lire.

- Quand vous sélectionnez une musique à lire, on vous demandera comment vous voulez écouter votre musique.

Jouez maintenant :	Insère l'élément dans votre liste de lecture en cours après le morceau en cours pour qu'il soit lu immédiatement.
Jouer & Remplacer la file d'attente :	Vide la liste de lecture et lit immédiatement l'élément sélectionné.
Jouer la prochaine :	Insère l'élément à la liste après le morceau en cours et le lit une fois la chanson en cours terminée.
Ajouter à la fin de la liste de lecture :	Ajoute l'élément directement à la fin de la liste.

Serveur de musique- Live Live 01 Jouise merenements Jouise le merenements pour la vie de meren Jouise la peasement Impérés à la vie de l'homme de boute Américer Live 05 Vandres Artists

Panneau avant

nage

Panneau arrière

97

Télécommande

Contents Connexions

Réglag

Conseils Annexe

5 Utilisez △▽ pour sélectionner "Jouez maintenant" ou "Jouer & Remplacer la file d'attente", puis appuyez sur ENTER.

La lecture débute.

A l'écoute Live Live 01 -Various Artists

Touches de commande	Fonction
▶/II	Lecture / Pause
I◀◀▶▶I	Précédent / Suivant
CH/PAGE ▲▼	Passez à la page précédente/page suivante dans l'affichage de la liste

Panneau avant

nage

Panneau arrière

98

Télécommande

Contents Connexions

Réglages Conseils Annexe

■ Opérations accessibles dans le menu des options

• "Ajuster le volume de chaque canal pour le faire correspondre à la source d'entrée (Réglage niv. Canal)" (105 p. 116)
• "Réglage de la tonalité (Tonalité)" (p. 117)
• "Affichage de la vidéo voulue lors de la lecture audio (Sélect. Vidéo)" (12 p. 118)
• "Lecture de la même musique dans toutes les zones (Toutes zones stéréo)" (17 p. 120)
• "Modification des paramètres d'enceinte pour les adapter à l'environnement d'écoute (Présélection des HP)" (p. 121)

Panneau avant

nage

Panneau arrière

99

Télécommande

Contents Connexions

Réglag

Conseils Annexe

Obtenir HEOS App

Depuis HEOS App, vous pouvez utiliser de nombreux services de diffusion de musique en ligne. Plusieurs options s'offrent à vous selon votre situation géographique. Pour plus d'informations concernant les services disponibles dans votre zones géographique, rendez-vous sur http://www.HEOSbyDenon.com

Téléchargez HEOS App sur iOS ou Android en recherchant "HEOS" sur l'App Store, sur Google Play ou sur Amazon Appstore.

Panneau avant

nage

Panneau arrière

100

Télécommande

Compte HEOS

Vous pouvez enregistrer un compte HEOS sur “Compte HEOS” (p. 228) dans le menu de cet appareil ou en cliquant sur l'onglet “Musique”, icône “Réglages” - dans le HEOS App.

■ Qu'est-ce qu'un Compte HEOS?

Un Compte HEOS est un compte principal ou "porte-clé" qui vous permet de contrôler tous les services de musique HEOS à l'aide un identifiant et un mot de passe uniques.

■ Pourquoi se créer un Compte HEOS?

Grâce à ce Compte HEOS, il vous suffit d'entrer votre identifiant et votre mot de passe une seule fois pour tous les services de musique. Cela vous permet une utilisation rapide et facile de l'application sur différents dispositifs.

Il vous suffit de vous identifier sur votre Compte HEOS depuis n'importe quel dispositif, et vous aurez accès à tous vos services de musique associés. Vous pourrez ainsi lire votre historique de lecture et vos listes de lecture, même chez des amis qui écoutent leur musique sur leur propre système HEOS.

■ Se créer un Compte HEOS

À votre première utilisation d'un service de musique depuis le menu "Musique" principal de HEOS App, il vous sera demandé de créer un Compte HEOS.

■ Modifier son Compte HEOS

1 Appuyez sur l'onglet "Musique".
2 Sélectionnez l'icône Réglages en haut à gauche de l'écran.
3 Sélectionnez "Compte HEOS".
4 Changez votre zone géographique, votre mot de passe, supprimez votre compte ou déconnectez-vous.

Panneau avant

nage

Panneau arrière

101

Télécommande

Contents

Connexions

are

eils Annexe

Lecture depuis des services de diffusion de musique

Un service de musique est une société de musique en ligne qui permet un accès à de vastes collections musicales par le biais d'une souscription gratuite et/ou payante. Plusieurs options s'offrent à vous selon votre situation géographique. Pour plus d'informations concernant les services disponibles dans votre zones géographique, rendez-vous sur http://www.HEOSbyDenon.com

REMARQUE

- L'application et la marque HEOS ne sont affiliées à aucun fabricant d'appareil mobile. La disponibilité des services de musique peut varier selon les régions. Il est possible que tous les services ne soient pas disponibles au moment de l'achat. Certains services peuvent être ajoutés ou supprimés de temps à autre en fonction de décisions des fournisseurs de services de musique ou d'autres personnes.

■ Sélectionner une pièce/un dispositif

1 Appuyez sur l'onglet "Pièces" et sélectionnez "Denon AVC-X3700H" s'il existe plusieurs produits avec HEOS intégré.

- Appuyez sur l'icône 📋 en haut à droite de l'écran pour changer le mode éditeur. Vous pouvez modifier le nom affiché.

Pièces Fales glaser une pièce sur une suite pour les regouper! Dining L + Dining R Song Name 1 Kitchen Song Name 2 Denon AVC-X3700H Song Name 3

Panneau avant

nage

Panneau arrière

102

Télécommande

Contents

Connexions

are

eils Annexe

■ Sélectionner le morceau ou la station depuis les différentes sources musicales

1 Appuyez sur l'onglet "Musique" pour sélectionner une source musicale.

- Tous les services musicaux affichés sont susceptibles de pas être disponibles dans votre région.

Musique TUNE IN deezer napster (SiriusXM) SOUND/CLOUD Ce téléphone Server de musique Musique USB Liste de lecture Historique

Panneau avant

nage

Panneau arrière

103

Télécommande

Contents

Connexions

ure Réglages Conseils Annexe

2 Parcourir les musiques à lire.

Après avoir sélectionné un morceau ou une station de radio, l'application vous redirigera automatiquement sur l'écran "A l'écoute".

- Lorsque vous sélectionnez un morceau à lire, on vous demandera comment vous voulez écouter votre musique.

Jouez maintenant :	Insère l'élément dans votre liste de lecture en cours après le morceau en cours pour qu'il soit lu immédiatement.
Jouer & Remplacer la file d'attente :	Vide la liste de lecture et lit immédiatement l'élément sélectionné.
Jouer la prochaine :	Insère l'élément à la liste après le morceau en cours et le lit une fois la chanson en cours terminée.
Ajouter à la fin de la liste de lecture :	Ajoute l'élément directement à la fin de la liste.

- Lorsque vous sélectionnez une station de radio, les éléments suivants s'affichent.

Jouez maintenant :	Permet de lire immédiatement l'élément sélectionné.
Ajouter aux favoris HEOS :	Ajoute aux favoris HEOS.

Album BEST OF JAZZ Artist Album 10 Tracks, 60 Mins. 2014 Track 01 Rooms Jouez maintenant Jouer & Remplacer la file d'attente Jouer la prochaine Ajouter à la liste de lecture Annuler

A l'écoute BEST OF JAZZ 0:50 Track 01 Artist Album 2:51 (1) Music A flocute

Panneau avant

nage

Panneau arrière

104

Télécommande

Contents

Connexions

are

eils Annexe

Écouter la même musique dans plusieurs pièces

Ce système est un véritable système audio multi-pièces. Vous pouvez créer un ou plusieurs groupes HEOS pour synchroniser automatiquement la lecture audio entre plusieurs produits avec HEOS intégré afin que la musique jouée dans les différentes pièces soit parfaitement synchronisée et ait toujours un son étonnant ! Vous pouvez facilement ajouter jusqu'à 32 produits à votre système au total. Vous pouvez regrouper jusqu'à 16 produits individuels pour qu'ils jouent le même morceau de manière totalement synchronisée.

■ Regrouper des pièces

1 Appuyer et maintenez votre doigt sur la pièce qui ne diffuse pas de musique.
2 Faites-la glisser jusqu'à la pièce qui diffuse de la musique (indiquée par un contour rouge) et relâchez.
3 Le deux pièces seront ainsi regroupées en un unique groupe de dispositifs et elles diffuseront la même musique parfaitement synchronisée.

1 2 3 Pieces Dining Song Name 1 Living Kitchen Song Name 2 Bedroom Song Name 3 Pieces Dining Song Name 1 Living+Kitchen Song Name 2 Living Kitchen Falling glider une silence frem du groupe Bedroom Song Name 3

Panneau avant

nage

Panneau arrière

105

Télécommande

Contents

Connexions

are

eils Annexe

■ Dégrouper des pièces

1 Appuyez et maintenez votre doigt sur une pièce que vous voulez retirer d'un groupe.
2 Faites-la glisser hors du groupe et relâchez.

REMARQUE

- Vous ne pouvez pas retirer la première pièce qui diffusait de la musique avant la création du groupe.

Pièces Faies plècer une pièce ou une autre pour les regoutiers Dining ||Song Name 1 Living ■ Song Name 2 Living Kitchen Bedroom ■ Song Name 3 1 → 2 → Pièces Faies plècer une pièce ou une autre pour les regoutiers Dining ||Song Name 1 Living ■ Song Name 2 Kitchen ||Song Name 4 Bedroom ■ Song Name 3

Panneau avant

nage

Panneau arrière

106

Télécommande

Contents

Connexions

are

eils Annexe

■ Regrouper toutes les pièces (mode soirée)

Vous pouvez facilement regrouper 16 pièces en mode Soirée d'un simple "rapprochement" des doigts.

1 Placez deux doigts sur l'écran, sur la liste des pièces.
2 Rapprochez rapidement vos doigts et relâchez.
3 Toutes les pièces seront regroupées et diffuseront la même musique parfaitement synchronisée.

Pièces 1 2 3 Dining Living Kitchen Bedroom Dining+Living+... Living Name 1 Dining Living Kitchen Bedroom

Panneau avant

nage

Panneau arrière

107

Télécommande

Contents

Connexions

are

eils Annexe

■ Dégrouper toutes les pièces

Vous pouvez aisément dégrouper toutes les pièces et quitter le mode Soirée d'un simple "écartement" des doigts.

1 Placez deux doigts serrés sur l'écran, sur la liste des pièces.
2 Séparez-les rapidement et relâchez.
3 Toutes vos pièces seront dégroupées.

Pièces Faites glasser une pièce sur une autre pour les reglouter Dining Bong Name 1 Dining Living Kitchen Bedroom Faites glasser une picture pour les reglouter 1 2 3 Pièces Faites glasser une pièce sur une autre pour les reglouter Dining Bong Name 1 Living Bong Name 2 Kitchen Bong Name 3 Bedroom Bong Name 4

Panneau avant

nage

Panneau arrière

108

Télécommande

Contents Connexions

Réglages Conseils Annexe

Fonction AirPlay

Les fichiers musiques stockés sur votre iPhone, iPod touch, iPad ou iTunes peuvent être lus sur cet appareil via le réseau.

• La source d'entrée basculera sur "HEOS Music" au démarrage de la lecture AirPlay.
• Vous pouvez arrêter la lecture d'AirPlay en choisissant une autre source d'entrée.
• Pour voir en même temps les noms du titre et de l'artiste, appuyez sur STATUS sur l'appareil principal.
• Pour savoir comment utiliser iTunes, consultez également l'aide d'iTunes.
• L'écran peut être différent selon le Système d'exploitation et les versions du logiciel.

Cet appareil prend en charge AirPlay 2.

Synchronise plusieurs appareils/enceintes compatibles avec AirPlay 2 pour une lecture simultanée.

- Cet appareil prend en charge AirPlay 2 et nécessite iOS 11.4 ou une version ultérieure.

Panneau avant

nage

Panneau arrière

109

Télécommande

Contents

Connexions

are

eils Annexe

Lecture de titres de votre iPhone, iPod touch ou iPad

Si vous mettez à jour votre "iPhone/iPod touch/iPad" avec iOS 4.2.1 ou une version plus récente, vous allez pouvoir diffuser en continu la musique enregistrée dans votre "iPhone/iPod touch/iPad" directement vers cet appareil.

1 Connectez votre iPhone, iPod touch ou iPad Wi-Fi au même réseau que cet appareil.
- Pour plus de détails, voir le manuel de votre appareil.
2 Lisez les titres de votre iPhone, iPod touch ou iPad. Icône AirPlay s'affiche sur l'écran de l'iPhone, iPod touch ou iPad.
3 Appuyez sur l'icône AirPlay pour sélectionner cet appareil.

[Exemple] iOS 12

[Exemple] iOS 10

Lecture de la musique iTunes avec cet appareil

1 Installez iTunes 10 ou une version plus récente sur un Mac ou un PC sous Windows connecté au même réseau que cet appareil.
2 Allumez cet appareil.

Réglez "Commande réseau" sur "Toujours actif" pour cet appareil. (195 p. 226)

REMARQUE

- Si "Commande réseau" est réglé sur "Toujours actif", l'appareil consomme plus d'énergie en mode veille.

3 Lancez iTunes et cliquez sur l'icône AirPlay pour sélectionner l'appareil principal.

[Example] iTunes

4 Choisissez un morceau et cliquez pour lancer la lecture dans iTunes.

La musique va être transmise en continu vers cet appareil.

Panneau avant

nage

Panneau arrière

110

Télécommande

Contents

Connexions

are

eils Annexe

REMARQUE

- Pendant la lecture avec la fonction AirPlay, le son est restitué au niveau sonore réglé sur l'iPhone, l'iPod touch ou l'iPad ou dans iTunes. Vous devez baisser le volume de l'iPhone, de l'iPod touch, de l'iPad ou d'iTunes avant de lancer la lecture, puis le régler au niveau adéquat.

Lisez un morceau depuis votre iPhone, votre iPodtouch ou votre iPad sur plusieurs appareils synchronisés (AirPlay 2)

Vous pouvez synchroniser des morceaux d'un iPhone, d'un iPod touch ou d'un iPad sous iOS 11.4 ou une version ultérieure avec plusieurs appareils qui prennent en charge AirPlay 2 pour une lecture simultanée.

1 Lisez les titres de votre iPhone, iPod touch ou iPad. Icône AirPlay s'affiche sur l'écran de l'iPhone, iPod touch ou iPad.

2 Tapez sur l'icône AirPlay.

Affiche une liste des appareils/enceintes utilisables sur le même réseau.

- Un cercle s'affiche à droite des appareils compatibles avec AirPlay 2.

3 Appuyez sur les appareils/enceintes que vous souhaitez utiliser.

- Vous pouvez sélectionner plusieurs appareils compatibles avec AirPlay 2. - Vous pouvez régler le volume de chaque appareil individuellement ou simultanément celui de tous les appareils synchronisés.

Panneau avant

nage

Panneau arrière

111

Télécommande

Contents Connexions

Réglag

Conseils Annexe

Fonction Spotify Connect

Spotify, c'est toute la musique dont vous avez besoin. Des millions de morceaux disponibles instantanément. Cherchez simplement la musique que vous aimez, ou laissez Spotify vous jouer quelque chose de génial. Spotify fonctionne sur votre téléphone, votre tablette, votre ordinateur et les enceintes de votre domicile. Ainsi, vous aurez toujours la bande son parfaite pour ce que vous faites. Vous pouvez désormais profiter de Spotify avec votre compte gratuit ainsi qu'avec votre compte Premium. Utilisez votre téléphone, tablette ou ordinateur comme une télécommande pour Spotify.

Accédez à www.spotify.com/connect pour découvrir comment.

Lecture de la musique Spotify avec cet appareil

Téléchargez au préalable le "Spotify App" dans votre appareil Android ou iOS.

1 Connectez les paramétrages Wi-Fi du périphérique iOS ou Android dans le même réseau que cet appareil.
2 Lancez le Spotify App.
3 Lisez la piste Spotify que vous souhaitez lire avec cet appareil.
4 Tapez sur l'icône Spotify 🔒 pour sélectionner l'appareil.

La musique va être transmise en continu vers cet appareil.

Panneau avant

nage

Panneau arrière

112

Télécommande

Contents Connexions Réglages Conseils Annexe

Fonctions pratiques

MAIN (ZONE SELECT) (OH) (OH) (OH) (OH) (OH) (OH) (OH) (OH) (OH) (OH) (OH) (OH) (OH) (OH) (OH) (OH) (OH) (OH) (OH) (OH) (OH) (OH) (OH) (OH) (OH) (OH) (OH) (OH) (OH) (OH) (OH) (OH) (OH) (OH)

Cette section explique comment utiliser les fonctions pratiques qui peuvent être utilisées pour chaque source d'entrée.

Ces fonctions ne peuvent configurées que dans la MAIN ZONE.

Panneau avant

nage

Panneau arrière

113

Télécommande

x

#

Contents Connexions

Réglag

es Conseils Annexe

Ajout des Favoris HEOS

1 Pendant la diffusion du contenu, appuyez sur OPTION. L'écran de menu d'option s'affiche.
2 Utilisez △▽ pour sélectionner “Ajouter aux favoris HEOS”, puis appuyez sur ENTER.

Lecture des Favoris HEOS

1 Appuyez sur (HEOS Music).
2 Utilisez △▽ pour sélectionner “Favoris HEOS”, puis appuyez sur ENTER.

MUSIQUE Radios internet Tunein Favors HEOS Serveur de musique Musique USB

3 Parcourez le contenu et sélectionnez une musique à lire.

Panneau avant

nage

Panneau arrière

114

Télécommande

Contents Connexions

Réglag

es Conseils Annexe

Suppression des Favoris HEOS

1 Lorsque la liste des Favoris HEOS est affichée, utilisez △▽ pour sélectionner l'élément que vous voulez supprimer des Favoris HEOS, puis appuyez sur OPTION.
2 Utilisez △▽ pour sélectionner “Enlever de vos favoris HEOS”, puis appuyez sur ENTER.

Panneau avant

nage

Panneau arrière

115

Télécommande

Ajuster le volume de chaque canal pour le faire correspondre à la source d'entrée (Réglage niv. Canal)

Le volume de chaque canal peut être modifié pendant que vous écoutez de la musique. Vous pouvez définir ceci pour chaque source d'entrée.

1 Appuyez sur OPTION.

Un écran de menu d'option s'affiche.

- Lorsque la source d'entrée est sur "HEOS Music", un menu Option est affiché pour la musique en ligne. Sélectionnez "Options AVR" et appuyez ensuite sur ENTER.

2 Utilisez △▽ pour sélectionner "Réglage niv. Canal", puis appuyez sur ENTER.

L'écran "Réglage niv. Canal" s'affiche.

3 Utilisez △▽ pour sélectionner le canal que vous souhaitez ajuster.

4 Utilisez ◀▷ pour régler le volume.

-12.0 dB - +12.0 dB (Défaut: 0.0 dB)

5 Utilisez △▽◀▷ pour sélectionner “Quitter”, puis appuyez sur ENTER.

• Sélectionnez "Réinitialisez" et appuyez sur ENTER si vous souhaitez restaurer les valeurs de réglage des différents canaux à "0.0 dB" (Défaut).
• Le volume du casque audio peut être réglé lorsque des écouteurs sont connectés.
• Les réglages "Réglage niv. Canal" sont mémorisés pour chaque source d'entrée.
• Vous ne pouvez définir ceci que pour les enceintes qui produisent l'audio. En outre, vous ne pouvez pas effectuer ces réglages lorsque dans le menu "Sortie audio HDMI" est réglé sur "TV". (177) p. 177)

Panneau avant

nage

Panneau arrière

116

Télécommande

Contents Connexions

Réglag

Conseils Annexe

Réglage de la tonalité (Tonalité)

Ajuste la qualité tonale du son.

1 Appuyez sur OPTION.

Un écran de menu d'option s'affiche.

- Lorsque la source d'entrée est sur "HEOS Music", un menu Option est affiché pour la musique en ligne. Sélectionnez "Options AVR" et appuyez ensuite sur ENTER.

2 Utilisez △▽ pour sélectionner "Tonalité", puis appuyez sur ENTER.

L'écran "Tonalité" s'affiche.

3 Utilisez ◀▷ pour régler la fonction de commande de tonalités sur marche/arrêt.

Marche :	Permettre les réglages de tonalité (graves, aigus).
Arrêt (Défaut) :	Lecture sans réglages de tonalité.

4 Sélectionnez "Marche" à l'étape 3 et appuyez sur ▽ pour sélectionner la gamme de sons devant être ajustée.

Graves : Réglage des graves.

Aigüs : Réglage des aigus.

5 Utilisez ◀▷ pour régler le tonalité, puis appuyez sur ENTER.

-6 dB - +6 dB (Défaut : 0 dB)

• Les réglages "Tonalité" sont mémorisés pour chaque source d'entrée.
• Le réglage en est impossible quand le mode audio est sur "Direct" ou "Pure Direct".
• Cet élément ne peut pas être défini lorsque "Dynamic EQ" est réglé sur "Marche". (17) p. 171
• Vous ne pouvez pas régler ceci si aucun signal audio n'est entré ou si dans le menu "Sortie audio HDMI" est réglé sur "TV". (p. 177)

Panneau avant

nage

Panneau arrière

117

Télécommande

Affichage de la vidéo voulue lors de la lecture audio (Sélect. Vidéo)

Cet appareil peut afficher des vidéos d'une source différente sur le téléviseur pendant la lecture audio. Vous pouvez définir ceci pour chaque source d'entrée.

Sources d'entrée prises en charge : CD\* / Tuner / HEOS Music / Phono

* Ce réglage est impossible lorsque l'une des bornes vidéo, HDMI ou vidéo composante est attribuée.

1 Appuyez sur OPTION.

Un écran de menu d'option s'affiche.

- Lorsque la source d'entrée est sur "HEOS Music", un menu Option est affiché pour la musique en ligne. Sélectionnez "Options AVR" et appuyez ensuite sur ENTER.

2 Utilisez △▽ pour sélectionner "Sélect. Vidéo", puis appuyez sur ENTER.

L'écran "Sélect. Vidéo" s'affiche.

3 Utilisez ◀▷ pour sélectionner le mode "Sélect. Vidéo".

Arrêt

(Défaut) :

Désactive le mode Sélect. Vidéo.

Marche : Active le mode Sélect. Vidéo.

4 Si vous sélectionnez "Marche" à l'étape 3, appuyez sur ▽ et sélectionnez "Source".

5 Appuyez ◀ pour sélectionner la source d'entrée pour la vidéo que vous souhaitez lire, et appuyez sur ENTER.

- Les réglages "Sélect. Vidéo" sont mémorisés pour chaque source d'entrée.

Panneau avant

nage

Panneau arrière

118

Télécommande

Réglage de la qualité d'image pour votre environnement de visualisation (Mode photo)

Sources d'entrée prises en charge : CBL/SAT / DVD / Blu-ray / Game / AUX / Media Player / CD\* / TV Audio\*

* Vous pouvez définir le mode photo lorsqu'une borne HDMI, vidéo composante ou vidéo est attribuée et que "Echelle(scaler) i/p" est configuré sur une autre option que "Arrêt". (18 p. 183)

1 Appuyez sur OPTION. Un écran de menu d'option s'affiche.
2 Utilisez △▽ pour sélectionner “Mode photo”, puis appuyez sur ENTER. L'écran “Mode photo” s'affiche.

3 Utilisez ◀▷ pour sélectionner le mode photo.

Arrêt(Défaut) :	Aucun ajustement de la qualité d'image n'est effectué avec cet appareil.
Standard :	Mode standard adapté à la plupart des environnements de visualisation de salon.
Film :	Mode adapté à la visualisation de films dans une pièce sombre telle qu'une salle de cinéma.
Vif :	Mode qui rend les images graphiques des jeux, etc. plus lumineuses et plus éclatantes.
Streaming :	Mode adapté à des sources vidéo à faible débit.
ISF Day :	Un mode qui convient pour regarder des films dans une pièce éclairée pendant la journée.
ISF Night :	Un mode qui convient pour regarder des films dans une pièce sombre la nuit.
Personnalisé :	Permet d'ajuster manuellement la qualité d'image.

4 Appuyez sur ENTER.

- Les réglages "Mode photo" sont mémorisés pour chaque source d'entrée.

Panneau avant

nage

Panneau arrière

119

Télécommande

Lecture de la même musique dans toutes les zones (Toutes zones stéréo)

Vous pouvez lire la musique en cours de lecture dans la MAIN ZONE simultanément en ZONE2 (différente pièce).

Cette fonction est utile lorsque vous souhaitez profiter de la même musique en même temps dans plusieurs pièces lors d'une soirée, ou si vous souhaitez écouter la même musique d'ambiance dans toute la maison.

1 Appuyez sur OPTION.

Un écran de menu d'option s'affiche.

- Lorsque la source d'entrée est sur "HEOS Music", un menu Option est affiché pour la musique en ligne. Sélectionnez "Options AVR" et appuyez ensuite sur ENTER.

2 Utilisez △▽ pour sélectionner "Toutes zones stéréo", puis appuyez sur ENTER.

L'écran "Toutes zones stéréo" s'affiche.

3 Sélectionnez "Démarrer" et appuyez ensuite sur ENTER.

La source d'entrée de ZONE2 est commutée sur la même source d'entrée que pour MAIN ZONE, et la lecture commence dans le mode Toutes zones stéréo.

Arrêter le mode "Toutes zones stéréo"

1 Pendant la lecture en mode Toutes zones stéréo, appuyez sur OPTION.

Un écran de menu d'option s'affiche.

- Lorsque la source d'entrée est sur "HEOS Music", un menu Option est affiché pour la musique en ligne. Sélectionnez "Options AVR" et appuyez ensuite sur ENTER.

2 Utilisez △▽ pour sélectionner “Toutes zones stéréo”, puis appuyez sur ENTER.

3 Sélectionnez "Arrêt" et appuyez ensuite sur ENTER.

• Le mode "Toutes zones stéréo" est annulé, même lorsque l'alimentation de MAIN ZONE est hors tension.
• En mode "Toutes zones stéréo", seuls les modes son "Multi Ch Stereo" et "Stereo" peuvent être sélectionnés.
• Lorsque "Sortie audio HDMI" est défini sur "TV", le mode Toutes zones stéréo n'est pas disponible. (☎ p. 177)
• Enregistrez l'état de lecture du mode Toutes zones stéréo dans la fonction de sélection rapide plus pour activer la lecture simple en mode Toutes zones stéréo d'une simple pression.

Panneau avant

nage

Panneau arrière

120

Télécommande

Contents Connexions

Réglag

Conseils Annexe

Modification des paramètres d'enceinte pour les adapter à l'environnement d'écoute (Présélection des HP)

Vous pouvez enregistrer deux réglages d'enceinte pour une adaptation aux environnements dans lesquels vous utilisez vos enceintes.

1 Appuyez sur OPTION.

Un écran de menu d'option s'affiche.

- Lorsque la source d'entrée est sur "HEOS Music", un menu Option est affiché pour la musique en ligne. Sélectionnez "Options AVR" et appuyez ensuite sur ENTER.

2 Utilisez △▽ pour sélectionner "Présélection des HP", puis appuyez sur ENTER.

L'écran "Présélection des HP" s'affiche.

3 Utilisez ◀▷ pour configurer le préréglage.

Présélection 1

Utilisez Présélection 1.

(Défaut) :

Présélection 2 : Utilisez Présélection 2.

- Vous pouvez utiliser cette fonction dans les cas suivants.

• Après avoir réglé "Présélection des HP" sur "Présélection 2", réglez manuellement les paramètres des enceintes.
• Enregistrez le résultat dans "Présélection 2" après avoir exécuté Conf. Audyssey® pour la deuxième fois.

Panneau avant

nage

Panneau arrière

121

Télécommande

Contents Connexions

Réglag

Conseils Annexe

Sélection d'un mode d'écoute

MUSIC SOUND MODE MUSIC GAME PURE PUREMOVIE GAME

Cet appareil vous permet de profiter de différentes sortes de contenu surround et stéréo.

Les formats audio multi-canaux sont fournis sur les formats de disque de musique ou films populaires, tels que Blu-ray et DVD. Ils sont également pris en charge par la diffusion numérique, et même les films et la musique en diffusion via Internet à partir de services d'abonnement Internet.

Cet appareil prend en charge la lecture de la plupart de ces formats audio multi-canaux. Il prend également en charge la lecture surround des autres formats audio, tels que l'audio stéréo 2 canaux.

- Pour connaître les formats audio enregistrés sur un disque, voir la pochette ou l'étiquette de celui-ci.

Panneau avant

nage

Panneau arrière

122

Télécommande

Contents Connexions

Réglag

Conseils Annexe

Sélection d'un mode d'écoute

1 Appuyez sur MOVIE, MUSIC ou GAME pour sélectionner un mode audio.

MOVIE :	Bascule sur le mode audio qui convient pour profiter des films et des programmes TV.
MUSIC :	Bascule sur le mode audio qui convient pour profiter de la musique.
GAME :	Bascule sur le mode audio qui convient pour profiter de jeux.

• Le bouton MOVIE, MUSIC ou GAME mémorise le dernier mode audio sélectionné pour ce bouton. Le fait d'appuyer sur MOVIE, MUSIC ou GAME appelle le mode audio sélectionné lors de la lecture précédente.
• Si le contenu diffusé ne prend pas en charge le mode audio sélectionné précédemment, le mode audio approprié correspondant au contenu est sélectionné automatiquement.
• Vous pouvez également appuyer sur SOUND MODE sur l'appareil pour changer le mode audio.

■ Passage au mode audio

• Appuyez sur MOVIE, MUSIC ou GAME pour afficher une liste des modes audio qui peuvent être sélectionnés. Chaque fois que vous appuyez sur MOVIE, MUSIC ou GAME, le mode audio change.
• Lorsque la liste est affichée, vous pouvez également utiliser pour sélectionner un mode audio.
• Testez différents modes audio et profitez d'un mode audio par le biais du mode que vous préférez.

- Configurez le mode surround sur Dolby Atmos/Surround lorsque vous lisez du contenu encodé en Dolby Atmos. Dolby Atmos/Surround offre l'expérience optimale de lecture à partir de sources Blu-ray et de diffusion codées avec Dolby Atmos ainsi que du contenu basé sur des chaînes. Le réglage par défaut de ce récepteur est Dolby Atmos/Surround.

Panneau avant

nage

Panneau arrière

123

Télécommande

Contents Connexions

Réglag

es Conseils Annexe

[Exemple] Lorsque MOVIE est enfoncé

MOVIE SOUND Stereo Dolby Audio - Dolby Surround DTS Neural:X Multi Ch Stereo Mono Movie Virtual

Cet appareil offre non seulement des modes audio conformes aux formats enregistrés sur les disques tels que Dolby et DTS, mais aussi des types de modes élargis qui sont compatibles avec la configuration de vos enceintes, ainsi que des "Mode d'écoute original" qui créent une atmosphère de Rock Arena, Jazz Club, etc.

Lecture directe

Le flux audio enregistré dans la source est lu tel quel.

1 Utilisez PURE pour sélectionner "Direct".

La lecture en direct commence.

• Lorsque les signaux DSD sont lus, "DSD Direct" s'affiche.
• Ceci peut également être réglé en pressant PURE DIRECT sur l'appareil principal.

Panneau avant

nage

Panneau arrière

124

Télécommande

Lecture Pure Direct

Ce mode permet la lecture avec un son de meilleure qualité que dans le mode de lecture directe.

Ce mode met hors tension l'affichage de l'appareil principal et le circuit vidéo analogique. Cela supprime les sources parasites qui peuvent affecter la qualité sonore.

1 Utilisez PURE pour sélectionner "Pure Direct".

L'écran s'assombrit et la lecture Pure direct commence.

- En modes audio Direct et Pure Direct, les éléments suivants ne peuvent pas être réglés.

• Tonalité (12 p. 117)
- Restorer (p. 167)
- MultEQ® XT32 (1 p. 170)
• Dynamic EQ (p. 171)
• Dynamic Volume (p. 172)
• EQ Graphic (p. 173)
- Ceci peut également être réglé en pressant PURE DIRECT sur l'appareil principal.

REMARQUE

• Les signaux vidéo sont émis uniquement si les signaux HDMI sont lus en mode Pure Direct.
• Lorsque le mode Pure Direct a été sélectionné, l'affichage s'éteint après environ 5 secondes.

Ce mode détecte le type de signal d'entrée numérique et sélectionne automatiquement le mode correspondant pour la lecture.

Lancez la lecture stéréo lorsque le signal d'entrée est PCM. Lorsque le signal d'entrée est Dolby Digital ou DTS, la musique est lue en fonction du numéro de canal correspondant.

1 Utilisez PURE pour sélectionner "Auto".

La lecture surround auto démarre.

- Ceci peut également être réglé en pressant PURE DIRECT sur l'appareil principal.

Panneau avant

nage

Panneau arrière

125

Télécommande

Contents Connexions

Réglages Conseils Annexe

Description des types de mode audio

Mode audio Dolby

Type de mode audio Description
Dolby Atmos	Sélectionnez ce mode pour lire le contenu codé avec Dolby Atmos. Si vous avez précédemment sélectionné un autre mode audio, sélectionnez de nouveau ce mode pour lire le contenu Dolby Atmos. Il décode le contenu Dolby Atmos et ses données de positionnement en temps réel et permet d’émettre le son par les haut-parleurs appropriés, créant des images audio naturelles indépendamment de la disposition de l’enceinte. Utilisez des enceintes de plafond et/ou des enceintes compatibles Dolby Atmos pour créer un champ acoustique tridimensionnel.Vous pouvez bénéficier d’une expérience audio immersive à partir des configurations d’enceintes traditionnelles qui n’utilisent pas d’enceintes de plafond ou compatibles Dolby Atmos en sélectionnant la fonction Virtualiseur de HP.
Dolby TrueHD Sélectionnez ce mode pour lire le contenu codé avec Dolby TrueHD en 192 kHz/96 kHz.
Dolby Digital Plus Sélectionnez ce mode pour lire le contenu codé avec Dolby Digital Plus.
Dolby Digital Sélectionnez ce mode pour lire le contenu codé avec Dolby Digital.
Dolby Surround	Ce mode utilise Dolby Surround Upmixer pour étendre diverses sources en canaux multiples naturels et réalistes pour la lecture.Utilisez les enceintes de plafond telles des enceintes centrales supérieures pour créer un champ acoustique tridimensionnel.

Panneau avant

nage

Panneau arrière

126

Télécommande

Contents Connexions

Réglages Conseils Annexe

Mode audio DTS

Type de mode audio Description
DTS Surround Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en DTS.
DTS ES Dscrt6.1*1	Ce mode convient à la lecture de disques enregistrés en DTS-ES.Le canal surround arrière ajouté à l'aide de la méthode discrète est lu comme un canal indépendant.Comme tous les canaux sont indépendants, l'expressivité spatiale à 360 degrés et la localisation du son sont renforcées.
DTS ES Mtrx6.1*1	Ce mode convient à la lecture de disques enregistrés en DTS-ES.Le canal surround arrière ajouté aux canaux surround gauche et surround droit par un encodeur de matrice au moment de l'enregistrement logiciel est décodé par le décodeur de matrice de cet appareil et lu sur chacun des canaux (surround gauche, surround droit, surround arrière).
DTS 96/24 Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en DTS 96/24.
DTS-HD Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en DTS-HD.
DTS Express Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en DTS Express.
DTS:X Vous pouvez sélectionner ce mode lors de la lecture de contenu codé avec DTS:X.Il décode le contenu DTS:X et ses données de positionnement en temps réel et permet d'émettre le son par les haut-parleurs appropriés, créant des images audio naturelles indépendamment de la disposition de l'enceinte. Utilisez les enceintes hautes pour créer un champ acoustique tridimensionnel.

Panneau avant

nage

Panneau arrière

127

Télécommande

Contents

Connexions

are

eils Annexe

Type de mode audio Description
IMAX DTS Ce mode est automatiquement activé lors de la lecture de contenu IMAX Enhanced présentant un flux binaire DTS.(127 p. 163)Ce mode est également sélectionnable lorsque “Paramètres surr.” - “IMAX” est réglé sur “Marche” dans le menu et qu’un signal de canal DTS 5.1 à fréquence d’échantillonnage de 48 kHz est entré.Lorsque “Config. enceintes” - “Surr. arrière” est réglé sur “2 enceintes”, “Config. enceintes” - “Centrale” est réglé sur “Grande” ou “Petite”, et le mode audio est réglé sur “IMAX DTS”, le son surround est émis par l’enceinte surround arrière. L’audio n’est pas sorti à partir du haut-parleur surround.Les informations de basse des enceintes ne sont pas redirigées vers le subwoofer, mais un meilleur effet de basse des enceintes avant et centrale est obtenu grâce à un algorithme spécial IMAX lorsque “Avant” et “Centrale” sont réglés sur “Petite”.
IMAX DTS:X	Ce mode est automatiquement activé lors de la lecture de contenu IMAX Enhanced comportant un flux binaire DTS:X.(127 p. 163)Les informations de basse des enceintes ne sont pas redirigées vers le subwoofer, mais un meilleur effet de basse des enceintes avant et centrale est obtenu grâce à un algorithme spécial IMAX lorsque “Avant” et “Centrale” sont réglés sur “Petite”.
DTS Neural:X	Ce mode utilise DTS Neural:X Upmixer pour étendre diverses sources en canaux multiples naturels et réalistes pour la lecture.Utilisez les enceintes hautes comme des enceintes avant-haut pour créer un champ acoustique tridimensionnel.
DTS Virtual:X*2*3	Ce mode utilise DTS Virtual:X avec la fonctionnalité supérieure virtuelle et supérieure surround pour délivrer un son tridimensionnel lorsque les enceintes supérieures ne sont pas utilisées.

*1 La sélection est possible quand "Config. enceintes" - "Surr. arrière" n'est pas mis sur "Aucun". (r ^2 p. 213)
*2 Vous ne pouvez pas sélectionner ceci lorsque le signal d'entrée est Dolby Digital, Dolby Digital Plus, Dolby TrueHD ou Dolby Atmos.
*3 Vous pouvez sélectionner ceci lorsque les enceintes supérieures, plafond et Dolby Atmos Enabled ne sont pas utilisées.

Panneau avant

hage

Panneau arrière

128

Télécommande

Contents Connexions

Réglages Conseils Annexe

Mode audio multicanaux PCM

Type de mode audio Description

Multi Ch In Vous pouvez sélectionner ce mode lorsque vous lisez des sources multi-canaux PCM/DSD.

Mode audio original

Type de mode audio Description
Multi Ch Stereo Ce mode permet de profiter d’un son stéréo en provenance de toutes les enceintes.
Rock Arena Ce mode reproduit l’atmosphère d’un concert dans un stade.
Jazz Club Ce mode simule l’expérience d’être dans un club de jazz intimiste.
Mono Movie	Ce mode fonctionne avec les sources audio monaurales et fournit un effet sonore surround. Pour un équilibre des canaux et des effets sonores optimaux, connectez la source monaurale aux deux entrées audio (G/D) avant.
Video Game Ce mode fournit un son surround dynamique excitant avec vos jeux vidéo préférés.
Matrix Ce mode ajoute un effet de sono surround spacieux avec des sources de musique stéréo.
Virtual	Ce mode vous permet de profiter d’un effet sonore évolutif lors de la lecture via les enceintes (G/D) avant uniquement, et lors de la lecture avec un casque stéréo.

Mode audio auto

Type de mode audio Description

Auto

Dans ce mode, le type d'entrée de signal numérique, par exemple Dolby Digital, Dolby TrueHD, Dolby Digital Plus, Dolby Digital EX, Dolby Atmos, DTS, DTS-HD, DTS:X, DTS-ES, PCM (multi-canaux) est détecté, et le mode de lecture passe automatiquement au mode correspondant.Si le signal d'entrée est analogique ou PCM (2 canaux), la lecture stéréo est utilisée. Pour le Dolby Digital ou DTS, la musique est lue en fonction du numéro de canal correspondant.

Panneau avant

nage

Panneau arrière

129

Télécommande

Index

Contents Connexions

Réglages Conseils Annexe

Mode audio stéréo

Type de mode audio Description

Stereo Ce mode lit l’audio stéréo 2 canaux sans traitement de son surround supplémentaire.Le son est émis par les enceintes avant gauche et droite et par le subwoofer, s’il est connecté.Lorsque les signaux multi-canaux sont utilisés, ils sont mélangés à l’audio 2 canaux et lus sans traitement de son surround supplémentaire.

Mode audio Direct

Type de mode audio Description
Direct Ce mode lit l’audio comme enregistré dans la source.
Pure Direct Ce mode lit un son	de qualité encore plus élevé que le mode “Direct”.Les circuits suivants sont à l’arrêt afin d’améliorer encore plus la qualité du son.Affichez le circuit du témoin du corps principal (l’affichage passera en position arrêt.)Le processeur et l’interrupteur de sortie/d’entré vidéo analogue sont désactivés.

Panneau avant

nage

Panneau arrière

130

Télécommande

Contents

Connexions

are

eils Annexe

Mode son qui peut être sélectionné pour chaque signal d'entrée

• Vous pouvez sélectionner les modes audio suivants à l'aide des touches MOVIE, MUSIC et GAME.
• Ajustez l'effet de champ sonore avec le menu "Paramètres surr." pour profiter du son surround comme vous aimez. (p. 161)

*1 2 canaux comporte également une entrée analogique.
*2 Ce mode lit les sources 2 canaux en lecture 5.1, 7.1, 9.1 ou 11.1 canaux. Il ne peut pas être sélectionné lorsqu'un casque audio est utilisé ou lorsque la configuration des enceintes se situe uniquement sur les enceintes avant.
*3 Vous ne pouvez pas sélectionner ceci lorsque vous utilisez un casque audio ou lorsque vous utilisez une configuration d'enceintes à des hauteurs quelconques.
*4 Vous ne pouvez pas sélectionner ceci lorsque le signal d'entrée est Dolby Digital, Dolby Digital Plus, Dolby TrueHD ou Dolby Atmos.

Panneau avant

hage

Panneau arrière

131

Télécommande

Contents

Connexions

Lecture

Réglages

Conseils

Annexe

	Mode sonSignal d'entrée	Touche MOVIE		Touche GAMEToucl
Multicanaux *5	Stereo	○	○	○
Dolby Digital	Dolby Digital	○	○	○
	Dolby Digital + Dolby Surround *6 ○	○	○
	Dolby Digital + Neural:X *6 ○	○	○
Dolby Digital Plus	Dolby Digital Plus	○	○	○
	Dolby Digital Plus + Dolby Surround *6*7	○	○	○
	Dolby Digital Plus + Neural:X *6 ○	○	○
	Dolby Atmos *6*8 ○	○	○
Dolby TrueHD	Dolby TrueHD	○	○	○
	Dolby TrueHD + Dolby Surround *6*7 ○	○	○
	Dolby TrueHD + Neural:X *6 ○	○	○
	Dolby Atmos *6*8 ○	○	○
Dolby Atmos Dolby Atmos		○	○	○

*5 Le mode sonore qui peut être sélectionné varie selon le format audio du signal d'entrée et le nombre de canaux.
*6 Vous ne pouvez pas sélectionner ceci en conjonction avec un casque audio.
*7 Peut être sélectionné lorsque le signal d'entrée contient pas de Dolby Atmos.
*8 Peut être sélectionné lorsque le signal d'entrée contient Dolby Atmos.

Panneau avant

Affichage

Panneau arrière

132

Télécommande

Index

Contents

Connexions

Lecture

Réglages

Conseils

Annexe

*3 Vous ne pouvez pas sélectionner ceci lorsque vous utilisez un casque audio ou lorsque vous utilisez une configuration d'enceintes à des hauteurs quelconques.
*5 Le mode sonore qui peut être sélectionné varie selon le format audio du signal d'entrée et le nombre de canaux.
*6 Vous ne pouvez pas sélectionner ceci en conjonction avec un casque audio.
*9 Peut être sélectionné lorsque "Paramètres surr." - "IMAX" est configuré sur "Marche" dans le menu et qu'un signal DTS 5.1 canaux à fréquence d'échantillonnage 48 kHz est entré. (127 p. 163)

Panneau avant

Affichage

Panneau arrière

133

Télécommande

Index

Contents

Connexions

Lecture

Réglages

Conseils

Annexe

*3 Vous ne pouvez pas sélectionner ceci lorsque vous utilisez un casque audio ou lorsque vous utilisez une configuration d'enceintes à des hauteurs quelconques.
*5 Le mode sonore qui peut être sélectionné varie selon le format audio du signal d'entrée et le nombre de canaux.
*6 Vous ne pouvez pas sélectionner ceci en conjonction avec un casque audio.
*10 Sélectionnable lorsque "Paramètres surr." - "IMAX" est réglé sur "Automatique" dans le menu. Quand "IMAX" est configuré sur "Arrêt", la lecture se fait en DTS ou DTS:X normal. (p. 163)

Panneau avant

Affichage

Panneau arrière

134

Télécommande

Index

Contents Connexions

Réglages Conseils Annexe

	Mode sonSignal d'entrée	Touche MOVIE		Touche GAMEToucl
Multicanaux *5	Multi Ch Stereo	○	○	○
	Mono Movie	○
	Rock Arena		○
	Jazz Club		○
	Matrix		○
	Video Game			○
	Virtual	○	○	○

*5 Le mode sonore qui peut être sélectionné varie selon le format audio du signal d'entrée et le nombre de canaux.

Panneau avant

hage

Panneau arrière

135

Télécommande

Contents Connexions

Réglages Conseils Annexe

■ Affichages sur l'affichage

① Indique un décodeur à utiliser.
- Dans le cas du décodeur Dolby Digital Plus, "DD+" s'affiche.
② Indique un décodeur qui génère une sortie audio.
- "DSUR" indique que le décodeur Dolby Surround est en cours d'utilisation.

Panneau avant

nage

Panneau arrière

136

Télécommande

Fonction de contrôle HDMI

Un ajout récent à la norme HDMI est CEC (Consumer Electronics Control), qui permet le contrôle des signaux d'un appareil pour communiquer avec un autre appareil via la connexion par le câble HDMI.

Procédure de réglage

1 Activez la fonction HDMI Contrôle de cet appareil. Réglez "HDMI Contrôle" sur "Marche". (p. 179)
2 Allumez tous les appareils connectés par le biais du câble HDMI.
3 Activez la fonction HDMI Contrôle pour tous les appareils connectés avec le câble HDMI.

- Veuillez consulter les instructions d'utilisation du dispositif connecté pour vérifier les réglages.

- Si l'un des équipements vient à être débranché, exécutez les étapes 2 et 3.

4 Réglez l'entrée du téléviseur sur l'entrée HDMI connectée à cet appareil.

5 Basculez la source d'entrée de cet appareil pour vérifier que la vidéo du lecteur connecté par HDMI est lu correctement.
6 Quand vous mettez le téléviseur en veille, vérifiez que cet appareil passe aussi en veille.

REMARQUE

• Certaines fonctions peuvent ne pas jouer leur rôle du fait du téléviseur ou du lecteur connectés. Vérifiez préalablement pour chaque appareil dans le manuel du propriétaire.
• La fonction HDMI ZONE2 est compatible avec la fonction HDMI Contrôle.
• Lorsqu'elle est utilisée alors que "HDMI Contrôle" dans le menu est réglé sur "Marche", la fonction contrôle HDMI ZONE2 peut ne pas fonctionner complètement.

Panneau avant

nage

Panneau arrière

137

Télécommande

Contents Connexions

Réglages Conseils Annexe

Fonction Menu intelligent

Vous pouvez utiliser cette pour configurer les paramètres de cet appareil, sélectionner une source d'entrée et régler les stations de radio Internet à l'aide de la télécommande du téléviseur.

1 Activez la fonction HDMI Contrôle de cet appareil et du téléviseur. (p. 179)
2 Réglez "Menu intelligent" sur "Marche" sur cet appareil. (p. 181)
3 Sélectionnez "AV Receiver" dans un menu du téléviseur tel que "Entrée"* ou "Utiliser un appareil HDMI raccordé"*.

Le Menu intelligent de cet appareil s'affiche sur le téléviseur.

• Vous pouvez utiliser cet appareil à l'aide de la télécommande du téléviseur lorsque le Menu intelligent est affiché.
  * La méthode de sélection diffère en fonction du téléviseur.

Menu intelligent Lecture en cours Blu-ray Mode sonSource Menu de config. Quick Select 3 Quick Select2 Quick 5 Aide

■ Lecture en cours

Profitez du contenu de la source d'entrée actuellement sélectionnée sur cet appareil.

Source

Commutez l'entrée de cet appareil.

En sélectionnant "HEOS Music", vous pouvez continuer d'utiliser cet appareil avec la télécommande TV.

■ Mode son

Changez le mode son de cet appareil.

Vous pouvez sélectionner l'un des trois modes son suivants.

Surround :

Lecture de son surround en fonction du signal d'entrée.

Stéréo : Sélectionner la sortie stéréo.

Stéréo multicanal : Lecture stéréo mutli-canaux.

Panneau avant

nage

Panneau arrière

138

Télécommande

Contents Connexions

Réglages Conseils Annexe

■ Menu de config.

Affiche le menu de configuration des paramètres de cet appareil.

Quick Select

Rappelle les options "Quick Select" enregistrées sur cet appareil.

REMARQUE

• Si le paramétrage de "HDMI Contrôle" ou "Menu intelligent" a été modifié, réinitialisez toujours l'alimentation au appareils raccordés après la modification.
• Selon les spécifications de votre téléviseur, il est possible que la fonction Menu intelligent ne fonctionne pas correctement. Dans ce cas, réglez "Menu intelligent" sur "Arrêt". (rèp. 181)

Panneau avant

nage

Panneau arrière

139

Télécommande

Contents Connexions Réglages Conseils Annexe

Fonction de minuterie sommeil

MAIN ZONE2 SLEEP ZONE SELECT MAIN SLEEP ZONE2 SLEEP ZONE 2 SLEEP ZONE 1 SLEEP ZONE 0 SLEEP ZONE 10 SLEEP ZONE 15 SLEEP ZONE 20 SLEEP ZONE 25 SLEEP ZONE 30 SLEEP ZONE 35 SLEEP ZONE 40 SLEEP ZONE 45 SLEEP ZONE 50 SLEEP ZONE 55 SLEEP ZONE 60 SLEEP ZONE 65 SLEEP ZONE 70 SLEEP ZONE 75 SLEEP ZONE 80 SLEEP ZONE 85 SLEEP ZONE 90 SLEEP ZONE 95 SLEEP ZONE 100 SLEEP

Vous pouvez faire en sorte que l'appareil se mette automatiquement en veille à la fin d'un délai programmé. Ceci est pratique pour la visualisation et l'écoute avant d'aller se coucher. La fonction de minuterie sommeil est réglable pour chaque zone.

140

Contents Connexions

Réglag

Conseils Annexe

Utilisation de la minuterie sommeil

1 Appuyez sur MAIN ou ZONE2 pour sélectionner la zone d'opération avec la télécommande.

Le bouton pour la zone sélectionnée s'allume.

2 Appuyez sur SLEEP et affichez la durée que vous souhaitez.

• Le témoin SLEEP s'allume sur l'écran et la minuterie sommeil démarre.
• Vous pouvez régler la minuterie sommeil dans la plage de 10 à 120 minutes par paliers de 10 minutes.

■ Vérification du temps restant

Appuyez sur SLEEP lorsque la minuterie sommeil est en fonctionnement. Le temps restant s'affiche sur l'écran.

■ Pour annuler la minuterie sommeil

Appuyez SLEEP pour sélectionner "Off". Le témoin SLEEP de l'affichage s'éteint.

- Le réglage de la minuterie sommeil est annulé lorsque l'appareil commute en mode veille.

REMARQUE

- La fonction de minuterie sommeil ne peut pas mettre hors tension les matériels raccordés à cet appareil. Pour mettre ces matériels hors tension, vous devez configurer directement les minuteries de mise en veille de chacun des appareils.

Panneau avant

nage

Panneau arrière

141

Télécommande

Contents Connexions

Réglag

Conseils Annexe

Fonction de sélection rapide plus

MAIN ZONE2 ZONE SELECT MAIN ZONE POWER 1 2 3 4 QUICK SELECT 1 - 4

Vous pouvez enregistrer les différentes réglages (sélection de la source d'entrée, volume, mode audio, etc.) à l'aide des boutons QUICK SELECT 1 – 4.

Vous pouvez appuyer sur l'un des boutons QUICK SELECT définis pour la lecture suivante pour passer aux divers réglages enregistrés en une seule opération.

En sauvegardant sur les touches QUICK SELECT 1 – 4 les réglages fréquemment utilisés, vous pourrez toujours rétablir facilement un même environnement de lecture.

La fonction de sélection rapide plus peut être mémorisée pour chaque zone.

- La touche QUICK SELECT de l'appareil principal ne peut être utilisée que pour faire fonctionner la MAIN ZONE.

Panneau avant

nage

Panneau arrière

142

Télécommande

Contents Connexions

Réglages Conseils Annexe

Solliciter le paramétrage

1 Appuyez sur MAIN ou ZONE2 pour sélectionner la zone d'opération avec la télécommande.

Le bouton pour la zone sélectionnée s'allume.

2 Appuyez sur QUICK SELECT.

Les réglages Sélect rapide du bouton sur lequel vous avez appuyé sont rétablis.

- Les réglages par défaut de la source d'entrée sont indiqués ci-dessous.

[MAIN ZONE] / [ZONE2]

Bouton Source d'entrée
QUICK SELECT 1 CBL/SAT
QUICK SELECT 2 Blu-ray
QUICK SELECT 3 Media Player
QUICK SELECT 4 HEOS Music

- Dans les réglages d'usine par défaut le volume n'est pas réglé sur la Fonction de sélection rapide plus. Reportez-vous à "Modification des réglages" pour enregistrer le volume dans la Fonction de sélection rapide plus. (K ^B p. 144)

Panneau avant

nage

Panneau arrière

143

Télécommande

Contents

Connexions

are

eils Annexe

Modification des réglages

1 Sélectionnez le réglage souhaité pour les éléments ci-dessous.

Le paramétrage suivant depuis ① vers ⑪ peut être mémorisé pour MAIN ZONE, et le paramétrage ① et ② peut être mémorisé pour ZONE2.

① Source d'entrée (p. 81)
② Volume (p. 82)
③ Mode son (p. 122)
④ Audyssey (Audyssey MultEQ® XT32, Audyssey Dynamic EQ®, Audyssey Dynamic Volume®, Audyssey LFC™) (Lp. 170)
⑤ "Restorer" (p. 167)
⑥ "Ajuster le volume de chaque canal pour le faire correspondre à la source d'entrée (Réglage niv. Canal)" (p. 116)
⑦ "Affichage de la vidéo voulue lors de la lecture audio (Sélect. Vidéo)" (p. 118)
⑧ "Réglage de la qualité d'image pour votre environnement de visualisation (Mode photo)" (19 p. 119)
⑨ "Toutes zones stéréo" (p. 120)
⑩ "Présélection des HP" (p. 121)
⑪ "Sortie vidéo HDMI" (p. 182)

• Maintenez enfoncé QUICK SELECT quand une station radio est en cours de réception et en cours de lecture à l'aide d'une des sources suivantes, la station radio actuelle est mémorisée.
• Station radio Internet

2 Appuyez sur MAIN ou ZONE2 pour sélectionner la zone d'opération avec la télécommande.

Le bouton pour la zone sélectionnée s'allume.

3 Maintenez enfoncé le QUICK SELECT souhaité jusqu'à ce que "Quick\* Memory" ou "Z2 Quick\* Memory" s'affiche.

Les paramètres présents seront mémorisés.
* a affiché le numéro de la touche QUICK SELECT enfoncée.

■ Modifier le nom des sélections rapides

Le nom de sélection rapide de MAIN ZONE affiché sur l'écran du téléviseur ou de cet appareil peut être modifié pour un nom différent. Pour savoir comment changer ce nom, voir "Sélect.Rapid.Nom". (127 p. 236)

Panneau avant

nage

Panneau arrière

144

Télécommande

Fonction de verrouillage du panneau

Pour éviter toute utilisation accidentelle de cet appareil, vous pouvez désactiver le fonctionnement des touches sur le panneau avant.

PURE DIRECT STATUS SOUND MODE ZONE2 SOURCE

Désactivation de toutes les opérations de touche

1 Appuyez sur Ⓧ tout en maintenant les touches SOUND MODE et ZONE2 SOURCE enfoncées pendant que l'appareil est en mode veille.
2 Utilisez SOUND MODE ou PURE DIRECT pour sélectionner "FP/VOL LOCK On".
3 Appuyez sur STATUS pour entrer le réglage. Toutes les opérations de touches à l'exception de ⏻ sont désactivées.

Désactivation de toutes les opérations de touche sauf VOLUME

1 Appuyez sur ⏻ tout en maintenant les touches SOUND MODE et ZONE2 SOURCE enfoncées pendant que l'appareil est en mode veille.
2 Utilisez SOUND MODE ou PURE DIRECT pour sélectionner "FP LOCK On".
3 Appuyez sur STATUS pour entrer le réglage. Toutes les opérations de touches à l'exception de ⏻ et VOLUME sont désactivées.

Panneau avant

nage

Panneau arrière

145

Télécommande

Contents Connexions

Réglag

Conseils Annexe

Annulation de la fonction de verrouillage du panneau

1 Appuyez sur ⏻ tout en maintenant les touches SOUND MODE et ZONE2 SOURCE enfoncées pendant que l'appareil est en mode veille.
2 Appuyez sur SOUND MODE ou PURE DIRECT pour sélectionner "FP LOCK *Off".

(* le mode actuellement activé.)

3 Appuyez sur STATUS pour entrer le réglage.

La fonction de verrouillage du panneau est annulée.

- Même si la fonction de verrouillage du panneau est activée, vous pouvez utiliser l'appareil à l'aide de la télécommande.

Panneau avant

nage

Panneau arrière

146

Télécommande

Contents Connexions

Réglag

Conseils Annexe

Fonction de verrouillage à distance

Si vous utilisez un récepteur infrarouge, activez la fonction de verrouillage à distance. Lorsque la fonction est activée, vous ne pouvez pas effectuer des opérations avec la télécommande.

Par défaut, cette fonction est désactivée.

PURE DIRECT STATUS SOUND MODE ZONE2 SOURCE

Désactivation de la fonction de capteur de la télécommande

1 Appuyez sur ⏻ tout en maintenant les touches SOUND MODE et ZONE2 SOURCE enfoncées pendant que l'appareil est en mode veille.
2 Utilisez SOUND MODE ou PURE DIRECT pour sélectionner "RC LOCK On".
3 Appuyez sur STATUS pour entrer le réglage. La fonction de réception du témoin infrarouge est désactivée.

Activation de la fonction du capteur à distance

1 Appuyez sur ⊙ tout en maintenant les touches SOUND MODE et ZONE2 SOURCE enfoncées pendant que l'appareil est en mode veille.
2 Appuyez sur SOUND MODE ou PURE DIRECT pour sélectionner "RC LOCK *Off". (* le mode actuellement activé.)
3 Appuyez sur STATUS pour entrer le réglage. La fonction de réception du témoin infrarouge sur l'unité principale est activée.

Panneau avant

nage

Panneau arrière

147

Télécommande

Fonction de contrôle Internet

Vous pouvez contrôler cet appareil à partir d'un écran de contrôle Internet dans un navigateur Internet.

Tablette

• Cet appareil et un PC ou une tablette doivent être correctement connectés au réseau afin d'utiliser la fonction de contrôle Internet. (12 p. 75)
• En fonction des paramètres de votre logiciel de sécurité, il est possible que vous ne puissiez pas accéder à cet appareil à partir de votre PC. Le cas échéant, modifiez les paramètres du logiciel.

Contrôle de l'appareil à partir d'un contrôle Web

1 Réglez le paramètre "Commande réseau" sur "Toujours actif". (p. 226)
2 Vérifiez l'adresse IP de cet appareil dans le menu "Informations". (p. 221)

Réseau/Informations Nom convivial Denon AVC-X3700H DHCP Marche Connexion Filaire (Ethernet) Adresse IP 192-108-100-15 Adresse MAC (Ethernet) ****-000000 Adresse MAC (Wi-Fi) *****-000000 Pour vérifier l'adresse IP. Affiche les paramètres réseau actuels de l'AVR

3 Ouvrez le navigateur Internet.

Panneau avant

nage

Panneau arrière

148

Télécommande

Contents Connexions

Réglag

Conseils Annexe

4 Entrez l'adresse IP de cet appareil dans la ligne d'adresse de votre navigateur.

Par exemple, si l'adresse IP de cet appareil est "192.168.100.19", entrez "http://192.168.100.19".

5 Lorsque le menu principal est affiché dans un navigateur Internet, cliquez sur l'élément de menu que vous voulez utiliser.

Panneau avant

nage

Panneau arrière

149

Télécommande

Contents Connexions

Réglages Conseils Annexe

Lecture dans la ZONE2 (différente pièce)

Vous pouvez faire fonctionner cet appareil pour profiter de contenu vidéo et audio dans une pièce (ZONE2) différente de la pièce où se trouve cet appareil (MAIN ZONE).

Vous pouvez lire simultanément la même source à la fois dans la MAIN ZONE et ZONE2. Vous pouvez également lire des sources distinctes dans la MAIN ZONE et ZONE2.

Connexion de ZONE2

Vous pouvez utiliser les trois méthodes suivantes pour lire un contenu vidéo et audio dans ZONE2.

• "Connexion via la borne HDMI ZONE2" (1 p. 150)
• “Connexion à l’aide d’une borne de sortie d’enceinte” (p. 151)
• "Connexion à l'aide d'un amplificateur externe" (p. 151)

■ Connexion 1 : Connexion via la borne HDMI ZONE2

Lorsqu'un téléviseur est connecté à la borne HDMI ZONE2 OUT, vous pouvez lire un contenu vidéo ou audio à partir de l'appareil connecté à la borne HDMI 1 – 7 IN dans ZONE2 (fonction HDMI ZONE2).

- Lorsqu'une télévision est raccordée au connecteur HDMI ZONE2 OUT, et que la MAIN ZONE et la ZONE2 sont réglées sur la même source d'entrée, l'audio de la MAIN ZONE peut être mélangé sur 2 canaux audio.

Panneau avant

nage

Panneau arrière

150

Télécommande

■ Connexion 2: Connexion à l'aide d'une borne de sortie d'enceinte

Si "Mode affectation" est réglé sur "ZONE2" dans le menu, l'audio de la ZONE2 est reproduit sur la borne d'enceinte HEIGHT2. (p. 205)

■ Connexion 3 : Connexion à l'aide d'un amplificateur externe (ZONE2)

Les signaux audio des terminaux de sortie audio des ZONE2 de cet appareil sont émis vers les amplificateurs des ZONE2 et sont lus sur ces mêmes amplificateurs.
151

Contents Connexions

Réglages Conseils Annexe

• Si l'entrée de ZONE2 est réglée sur "Source", tous les types de signaux d'entrée peuvent être écoutés à partir de ZONE2. (10 p. 153)
• Si l'entrée de ZONE2 est définie sur une source spécifique (telle que CBL/SAT), seule l'entrée de signal analogique ou de signal PCM à 2 canaux (provenant de connecteurs HDMI ou numériques (OPTICAL/COAXIAL)) peut être écoutée à partir de ZONE2. Pour lire un signal HDMI autre que PCM à 2 canaux dans ZONE2, définissez "Audio HDMI" sur "PCM". (T ^® p. 235)
  Les signaux PCM des 2 canaux sont émis à partir d'un appareil connecté à la source d'entrée sélectionnée pour la ZONE2 et peuvent être lus dans la ZONE2.
  Dans ce cas, l'audio de la MAIN ZONE est également converti en signaux de PCM 2 canaux si la MAIN ZONE et la ZONE2 sont réglées sur la même source d'entrée. Toutefois, en fonction de l'appareil de lecture, le signal de lecture risque de ne pas être converti en PCM, même si ce paramètre est configuré.
• L'écran du menu n'est pas transmis dans la ZONE2.

Panneau avant

nage

Panneau arrière

152

Télécommande

Lecture dans ZONE2

ZONE2 Touches sélection de source d'entrée MUTE ◇× ZONE SELECT POWER ⏻ ON/OFF VOLUME ▲▼ ON/OFF VOLUME VOLUME ◆ POWER ⏻ TUBE VOLUME ◆ TIME ◆/11 TIME ◆/11 TIME ◆/11 TIME ◆/11 TIME ◆/11 TIME ◆/11 TIME ◆/11 TIME ◆/11 TIME ◆/11 TIME ◆/11 TIME ◆/11 TIME ◆/11 TIME ◆/11 TIME ◆/11 TIME ◆/11 VOLUME ◆/11 VOLUME ◆/11 VOLUME ◆/11

1 Appuyez sur ZONE2 pour mettre ZONE2 sous tension.

Le bouton ZONE2 s'allume.

2 Appuyez sur POWER ⏻ pour mettre sous tension l'alimentation de la ZONE2.

Le témoin 22 s'allume.

- Il est possible de mettre sous tension et hors tension la ZONE2 en appuyant sur ZONE2 ON/OFF directement sur l'appareil.

3 Appuyez sur la touche de sélection de la source d'entrée pour sélectionner la source d'entrée à lire.

Le signal audio de la source sélectionnée est transmis à la ZONE2.

- Pour effectuer une opération avec l'appareil principal, appuyez sur ZONE2 SOURCE. Chaque fois que vous appuyez sur ZONE2 SOURCE, la source d'entrée change.

• Le fait de définir la source d'entrée de ZONE2 comme "Source" vous permet de lire le même contenu dans MAIN ZONE et dans ZONE2, quel que soit le type de signal d'entrée.
• Définissez la source d'entrée de ZONE2 comme "Source" en appuyant sur la touche ZONE2 SOURCE de l'unité principale.
• Si la source d'entrée MAIN ZONE est changée alors que ZONE2 est sélectionnée comme "Source", la source d'entrée de ZONE2 sera modifiée pour refléter la source d'entrée de MAIN ZONE.

Panneau avant

nage

Panneau arrière

153

Télécommande

Contents

Connexions

are

eils Annexe

■ Réglage du volume (ZONE2)

Utilisez VOLUME▲▼ pour régler le volume.

- L'option "Limite volume" est réglée sur "70 (-10 dB)" au moment de l'achat. (p. 235)

- Sélectionnez MASTER VOLUME après avoir appuyé sur ZONE2 SOURCE sur l'appareil principal pour régler le volume.

■ Coupure temporaire du son (Sourdine) (ZONE2)

Appuyez sur MUTE 📄X.

Le son est diminué jusqu'au niveau défini pour le paramètre "Niveau sourdine" dans le menu. (☎ p. 236)

- Pour annuler la sourdine, vous pouvez ajuster le volume sonore ou appuyer sur MUTE à nouveau.

Panneau avant

nage

Panneau arrière

154

Télécommande

Contents

Connexions

Lecture

Réglages

Conseils

Annexe

Plan du menu de l'interface graphique

Pour pouvoir utiliser le menu, connectez un téléviseur à l'appareil et affichez le menu sur l'écran de la TV.

Par défaut, des réglages recommandés sont définis pour cet appareil. Vous pouvez personnaliser cet appareil en fonction de votre système actuel et de vos préférences.

Éléments de configuration	Éléments détaillés Description Page
Audio	Réglage niv Centrale	Règle le volume du canal central pour améliorer le dialogue de toutes les sources.	160
	Réglage niv Subw Règle le volume du canal du subwoofer pour toutes les sources d'entrée. 160
	Paramètres surr. Ajuste les réglages du son surround. 161
	Restorer Accroît les composants de fréquence faible et élevée de l'audio compressé, tel que des fichiers MP3 pour obtenir une lecture audio optimale.	167
	Délai audio Compense le décalage entre la vidéo et l'audio. 168
	Volume Permet de régler le volume dans la MAIN ZONE (pièce dans laquelle se trouve l'appareil).	169
	Audyssey	Permet d'effectuer l'installation d'Audyssey MultEQ® XT32, Audyssey Dynamic EQ®, Audyssey Dynamic Volume® et Audyssey LFC ^TM .	170
	EQ Graphic Utilise l'égaliseur graphique pour régler la tonalité de chaque enceinte. 173
Vidéo	Réglages image Ajuste la qualité d'image. 175
	Config. HDMI	Réglage des paramètres de configurations de Sortie audio HDMI, HDMI Pass Through et HDMI Contrôle.	177
	Réglages sorties	Paramètre le traitement vidéo.	182
	Affichage à l'écran	Configure le paramétrage de l'affichage à l'écran.	186
	Economiseur d'écran	Sélectionnez le réglage de l'économiseur d'écran.	187
	Format signal 4K/8K	Configure les options de format de signal pour votre équipement vidéo 4K ou 8K.	187
	Configuration HDCP	Configure la version HDCP pour chaque source d'entrée HDMI.	189
	Format TV	Détermine le format du signal vidéo à la sortie de la télévision que vous utilisez.	189

Panneau avant

Affichage

Panneau arrière

155

Télécommande

Index

Contents

Connexions

Lecture

Réglages

Conseils

Annexe

Éléments de configuration	Éléments détaillés Description Page
Entrées	Affectation des entrées	Modifie l’attribution des connecteurs d’entrée et le mode d’entrée audio.	190
	Renommer les sources Permet de changer le nom d’affichage pour la source d’entrée. 193
	Masquer les sources	Permet de supprimer de l’affichage les sources d’entrée qui ne sont pas utilisées.	193
	Niveau des sources Permet d’ajuster le niveau de lecture de l’entrée audio. 193
Enceintes	Conf. Audyssey®	Les caractéristiques acoustiques des enceintes connectées et du local d’écoute sont mesurées et les réglages les plus précis se font automatiquement.	194
	Config. manuelle	Règle manuellement les enceintes ou modifie les paramètres “Conf. Audyssey®”.	205
Réseau	Informations Affichage des informations sur le réseau. 221
	Connexion	Sélectionne s’il faut se connecter au réseau domestique à un réseau local sans fil ou à un LAN câblé.	221
	Réglages Utilisé pour configurer manuellement l’adresse IP. 224
	Commande réseau Active la communication réseau en mode Veille.		226
	Nom convivial	Le “Nom convivial” est le nom par lequel cet appareil est désigné sur le réseau. Vous pouvez modifier le nom convivial selon vos préférences.	226
	Diagnostic	Permet de vérifier la connexion réseau.	227
	AirPlay	Réglages pour Apple AirPlay.	227

Panneau avant

Affichage

Panneau arrière

156

Télécommande

Contents

Connexions

Lecture

Réglages

Conseils

Annexe

Éléments de configuration	Éléments détaillés Description Page
Compte HEOS	[Lorsque l'utilisateur est déconnecté de Compte HEOS]
	J'ai un compte HEOS À sélectionner pour vous connecter. 228
	Créer un compte Créer un nouveau Compte HEOS. 228
	Mot de passe oublié	En cas d'oubli de votre mot de passe, nous vous enverrons un courriel avec les instructions pour le réinitialiser.	228
	[Lorsque l'utilisateur est connecté à Compte HEOS]
	Identifiez-vous Affiche votre Compte HEOS. 228
	Changer l'emplacement Sélectionne votre zone géographique. 228
	Changer le mot de passe Change votre mot de passe pour vous connecter au Compte HEOS. 228
	Supprimer le compte Supprime votre Compte HEOS. 228
	Déconnexion Vous déconnecte de votre Compte HEOS. 228

Panneau avant

Affichage

Panneau arrière

157

Télécommande

Index

Contents

Connexions

Lecture

Réglages

Conseils

Annexe

Éléments de configuration	Éléments détaillés Description Page
Général	Langue Modifie la langue de l'affichage sur l'écran du téléviseur. 229
	ECO Configure les fonctions d'économie d'énergie du Mode ECO et veille Auto. 229
	Émetteur Bluetooth Règle les paramètres de l'émetteur Bluetooth. 233
	Config. de ZONE2 Permet de régler les paramètres de lecture audio avec un système ZONE2. 234
	Renommer zone Changez le titre d'affichage de chaque zone selon votre choix. 236
	Sélect.Rapid.Nom Changez le titre d'affichage Sélect.Rapid.Nom selon votre choix. 236
	Sortie Trigger Sélectionnez les conditions d'activation de la fonction de déclenchement. 237
	Afficheur façade	Permet de régler les paramètres relatifs à l'afficheur.	237
	Micrologiciel	Permet de vérifier les dernières informations micrologicielles relatives aux mises à jour et mises à niveau, de mettre à jour le micrologiciel et de régler l'affichage des messages de notification.	238
	Informations	Affichage d'informations sur les réglages cet appareil, les signaux d'entrée etc.	241
	Données d'utilisation	Sélectionne si les données d'utilisation sont envoyées ou non à Denon.	243
	Sauveg. & charger	Enregistrez et restaurez le paramétrage du périphérique à l'aide d'un dispositif mémoire USB.	243
	Verrou de config.	Protection des réglages contre toute modifications involontaire.	244
	Réinitialiser	Divers réglages sont réinitialisés aux valeurs d'usine par défaut.	244
Assistant de config.	Démarrez config. ...	Effectuez les réglages/connexions/l'installation de base en fonction des indications sur l'écran du téléviseur.	Page 9 du manuel séparé "Guide de démarrage rapide"
	Choix de la langue	Configure les éléments de réglage individuel en suivant les indications affichées sur l'écran du téléviseur.
	Réglage enceintes
	Étalonnage enceintes
	Configuration réseau
	Connexion audio TV
	Config. des entrées
	Applications mobiles

Panneau avant

Affichage

Panneau arrière

158

Télécommande

Index

MAIN ZONE SELECT PHONE START ON/OFF OK CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE CHANGE ATTUER ATTUER ATTUER ATTUER ATTUER ATTUER ATTUER ATTUER ATTUER ATTUER ATTUER ATTUER ATTUER ATTUER ATTUER ATTUER ATTUER ATTUER ATTUER ATTUER ATTUER ATTUER ATTUER ATTUER ATTUER ATTUUR ATTUUR ATTUUR ATTUUR ATTUUR ATTUUR ATTUUR ATTUUR ATTUUR ATTUUR ATTUUR ATTUUR ATTUUR ATTUUR ATTUUR ATTUUR ATTUUR ATTUUR ATTUUR ATTUUR ATTUUR ATTUUR ATTUUR ATTUUR ATTUUR ATTUUM ATTUUM ATTUUM ATTUUM ATTUUM ATTUUM ATTUUM ATTUUM ATTUUM ATTUUM ATTUUM ATTUUM ATTUUM ATTUUM ATTUUM ATTUUM ATTUUM ATTUUM ATTUUM ATTUUM ATTUUM ATTUUM ATTUUM ATTUUM ATTUUM ATTUIM UUTR UUTR UUTR UUTR UUTR UUTR UUTR UUTR UUTR UUTR UUTR UUTR UUTR UUTR UUTR UUTR UUTR UUTR UUTR UUTR UUTR UUTR UUTR UUTR UUTR UUTR UUTR UUTR UUTR UUTR UUTR UUTR UUTR UUTR

Fonctionnement du menu

1 Appuyez sur MAIN sur la télécommande pour régler la zone de fonctionnement sur MAIN ZONE. La bouton MAIN s'allume.
2 Appuyez sur SETUP. Le menu s'affiche à l'écran de la TV.
3 Utilisez △▽▷ pour sélectionner le menu à régler ou à opérer, puis appuyez sur ENTER.
4 Utilisez ◀▷ pour passer au réglage désiré.
5 Appuyez sur ENTER pour entrer le réglage. • Pour revenir à l'élément précédent, appuyez sur BACK. • Pour quitter le menu, appuyez sur SETUP alors qu'il est à affiché à l'écran. Le menu disparaît de l'écran.

Panneau avant

nage

Panneau arrière

159

Télécommande

Contents Connexions Lecture

Conseils Annexe

Audio

Réglage des paramètres audio.

Réglage niv Centrale

Règle le volume du canal central pour améliorer le dialogue de toutes les sources.

Centrale

Ajuste le volume de sortie depuis le canal central.

-12.0 dB - +12.0 dB (Défaut: 0.0 dB)

- Ce réglage se traduit également au niveau du canal central dans le paramétrage du menu "Enceintes" - "Niveaux". (12 p. 217)

Réglage niv Subw

Règle le volume du canal du subwoofer pour toutes les sources d'entrée.

■ Subwoofer 1 / Subwoofer 2

Permet de régler le niveau de Subwoofer 1 et de Subwoofer 2.

-12.0 dB - +12.0 dB (Défaut: 0.0 dB)

- Ce réglage se traduit également au niveau du canal du subwoofer dans le paramétrage du menu "Enceintes" - "Niveaux". (p. 217)

Panneau avant

nage

Panneau arrière

160

Télécommande

Contents Connexions Lecture

Conseils Annexe

Paramètres surr.

Vous pouvez régler les effets de champ sonore du format audio surround en fonction de vos préférences.

Les éléments (paramètres) qui peuvent être ajustés dépendent du signal entré et du mode audio actuellement sélectionné.

• Certains éléments de réglage ne peuvent être sélectionnés quand la lecture est interrompue. Effectuez les réglages pendant la lecture.
• Les réglages "Paramètres surr." sont mémorisés pour chaque mode son.

EQ cinéma

Atténue doucement la plage des aigus supérieurs des bandes originales de films pour réduire la possible dureté et améliorer la clarté.

Marche :	“EQ cinéma” est activé.
Arrêt(Défaut) :	“EQ cinéma” n’est pas activé.

- Cet élément ne peut pas être défini lorsque le mode sonore est "Direct", "Pure Direct", "Stereo" ou "modalità audio originali".

■ Gestion Loudness

Cela permet d'indiquer si la sortie doit être effectuée de la manière décrite dans "Compress. Dyn." ou directement sans compressor la gamme dynamique du contenu audio enregistré sur le disque.

Marche (Défaut) :	Les sorties sont données suivant qu'elles activent les paramètres effectués dans “Compress. Dyn.” et Fonction de normalisation de dialogue.
Arrêt :	Les paramètres “Compress. Dyn.” et Normalisation de dialogue sont désactivés et les signaux sur le disque sont émis tels quels.

- "Gestion Loudness" peut être réglé lors de la réception d'un signal Dolby Digital, Dolby Digital Plus, Dolby TrueHD et Dolby Atmos.

Panneau avant

nage

Panneau arrière

161

Télécommande

Contents Connexions Lecture

Conseils Annexe

■ Compress. Dyn.

Compression de la gamme dynamique (différence entre les sons forts et faibles).

Automatique :	Active/désactive automatiquement la compression de la gamme dynamique selon la source.
Bas / Moyenne / Haut : Réglage du niveau de compression.
Arrêt :	Compression de la gamme dynamique toujours désactivée.

• "Compress. Dyn." peut être réglé lors de l'entrée d'un signal Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos ou DTS.
• Le réglage par défaut est sur "Arrêt". Lorsque le signal d'entrée est la source Dolby TrueHD ou Dolby Atmos, le réglage par défaut est sur "Automatique".
• "Automatique" ne peut pas être défini lors de l'entrée d'un signal DTS.

■ Commande dialogue

Réglez le volume des dialogues de films, des chansons, etc., de manière à mieux les entendre.

0 - 6 (Défaut : 0)

- Vous pouvez configurer cet élément lors de l'émission d'un signal DTS:X compatible avec la fonction Commande dialogue.

■ Eff. basses fréq.

Ajuste le niveau des effets basses fréquences (LFE).

-10 dB - 0 dB (Défaut : 0 dB)

• Cet élément peut être défini lorsque le signal LFE est inclus dans le signal d'entrée.
• Cet élément peut être sélectionné lors de la lecture d'un signal Dolby Digital ou DTS, ou de ce DVD-Audio.
• Pour une meilleure reproduction des différentes sources nous vous recommandons de régler les valeurs ci-dessous.
• Sources Dolby Digital : 0 dB
• Sources cinéma DTS : 0 dB
• Sources musique DTS : -10 dB

Panneau avant

nage

Panneau arrière

162

Télécommande

Contents Connexions Lecture

Conseils Annexe

■ Virtualiseur de HP

Le Virtualiseur de HP améliore les canaux d'enceintes surround et hautes pour créer un effet surround virtuel enveloppant.

Marche(Défaut) :

Active “Virtualiseur de HP”.

Arrêt : Désactive "Virtualiseur de HP".

• Vous pouvez définir cette option lorsque le mode sonore est défini sur "Dolby Atmos", "Dolby Surround" ou pour un mode sonore ayant "+Dolby Surround" indiqué dans son nom.
• Utilisable lorsque vous n'utilisez pas d'enceintes hautes, de plafond ou "Dolby Atmos Enabled", ou lorsque vous n'utilisez pas d'enceintes surround.
• Aucun son n'est émis lorsque "Config. enceintes" - "Surr. arrière" dans le menu est réglé sur "1 enceinte". (p. 213)

■ DTS Neural:X

DTS Neural:X Accroît les signaux audio qui reposent sur d'autres éléments que les objets et les optimise pour la configuration de votre enceinte.

Marche(Défaut) :

Utiliser “DTS Neural:X”.

Arrêt : Ne pas utiliser "DTS Neural:X".

- Vous pouvez définir ceci lorsque le mode audio est DTS:X ou DTS:X MSTR.

IMAX

Définit le mode audio pour la lecture IMAX.

Automatique(Défaut) :	Active automatiquement le mode IMAX lorsque du contenu IMAX est détecté.
Marche :	Active les paramètres IMAX pour le contenu en streaming IMAX lorsque la détection automatique n'est pas possible.

Arrêt : Désactive le mode IMAX.

• En cas de diffusion en continu du contenu IMAX à partir d'un service de diffusion en ligne utilisant des applications TV ou des applications de lecteur (telles que l'application du lecteur Blu-ray), cet appareil peut ne pas détecter automatiquement le signal sous forme de contenu IMAX. Dans ce cas, vous pouvez activer le mode IMAX en réglant ce paramètre sur "Marche" manuellement.
• Ce réglage ne peut être configuré sur "Marche" que lorsque le contenu du canal DTS 5.1 enregistré comme IMAX DTS est entré.
• Vous ne pouvez pas régler ceci lorsque vous utilisez un casque audio.

Panneau avant

nage

Panneau arrière

163

Télécommande

Contents Connexions Lecture

Conseils Annexe

■ Réglages audio IMAX

Vous pouvez configurer des paramètres audio IMAX spéciaux pour recréer les conditions d'un théâtre IMAX.

Automatique (Défaut) :	Applique les paramètres optimisés des haut-parleurs pour reproduire une image similaire à celle de l'environnement IMAX Theater.
Manuel :	Ajuste manuellement le “Filtre passe-haut”, “Filtre passe-bas” et le “Mode subwoofer”.

• Vous pouvez définir ceci lorsque le mode audio est "IMAX DTS" ou "IMAX DTS:X".
• "Enceintes" - "Crossover", "Graves" - "Mode subwoofer" et "LPF pour LFE" dans le menu ne peuvent pas être appliqués pendant la lecture IMAX.

■ Filtre passe-haut

Définissez la fréquence de coupure du filtre passe-haut pour toutes les enceintes pendant la lecture IMAX.

40 Hz / 60 Hz / 80 Hz / 90 Hz / 100 Hz / 110 Hz / 120 Hz / 150 Hz / 180 Hz / 200 Hz / 250 Hz (Défaut : 80 Hz)

- Vous pouvez définir ceci lorsque "Réglages audio IMAX" est réglé sur "Manuel".

■ Filtre passe-bas

Définissez la fréquence de coupure du filtre passe-bas du signal LFE pendant la lecture IMAX.

80 Hz / 90 Hz / 100 Hz / 110 Hz / 120 Hz / 150 Hz / 180 Hz / 200 Hz / 250 Hz (Défaut : 120 Hz)

- Vous pouvez définir ceci lorsque "Réglages audio IMAX" est réglé sur "Manuel".

■ Mode subwoofer

Réglez le signal de basse à reproduire par le subwoofer pendant la lecture IMAX.

Marche :	Le signal de la gamme basse de toutes les enceintes est ajouté à la sortie du signal LFE du subwoofer. Le signal LFE et la composante basse de chaque enceinte sont reproduits.
Arrêt (Défaut) :	Seul le signal LFE est joué.

- Vous pouvez définir ceci lorsque "Réglages audio IMAX" est réglé sur "Manuel".

Panneau avant

nage

Panneau arrière

164

Télécommande

Contents

Connexions Lecture

Conseil

Annexe

■ Durée de délai

Réglez la durée de délai audio en fonction du contenu vidéo pour développer l'image du champ sonore.

0 ms – 300 ms (Défaut : 30 ms)

- Vous pouvez définir ceci lorsque le mode audio est "Matrix".

■ Niveaux des effets

Ajuste le niveau des effets sonores du mode audio actuel.

1 - 15 (Défaut : 10)

• Cet élément peut être défini lorsque le mode sonore est "Rock Arena", "Jazz Club", "Mono Movie" ou "Video Game".
• Choisissez un niveau de réglage inférieur si le positionnement et l'impression de phase des signaux surround ne paraît pas naturel.

■ Taille de la pièce

Simuler l'acoustique d'une petite salle.

Petite : Simuler l'acoustique d'une petite salle.

Moyenne petite :	Simulation acoustique d'une pièce petite à moyenne.
Moyenne (Défaut) :	Simulation acoustique d'une pièce moyenne.
Moyenne grande :	Simulation acoustique d'une pièce moyenne à grande.

Grande : Simuler l'acoustique d'une grande salle.

• Cet élément peut être défini lorsque le mode sonore est "Rock Arena", "Jazz Club", "Mono Movie" ou "Video Game".
• "Taille de la pièce" ne représente pas la taille de la pièce dans laquelle les sources sont lues.

Panneau avant

nage

Panneau arrière

165

Télécommande

Contents

Connexions Lecture

Conseil

Annexe

■ Sélect. H-P

Permet d'effectuer les réglages de sortie du son depuis les enceintes

Sol : Lit sans les enceintes en hauteur.

Sol et hauteur

(Défaut) :

Lit avec les enceintes en hauteur.

- Vous pouvez régler cette option lorsque le mode sonore est celui d'origine.

Subwoofer

Activation et désactivation de la sortie du subwoofer.

Marche

(Défaut) :

Le subwoofer est activé.

Arrêt : Le subwoofer n'est pas activé.

- Vous pouvez régler ceci si le mode son est "Direct" ou "Stereo" et dans le menu "Mode subwoofer" est réglé sur "LFE+Main". (19 p. 219)

Param. défaut

Les paramètres "Paramètres surr." sont rétablis sur les paramètres par défaut.

Panneau avant

nage

Panneau arrière

166

Télécommande

Contents Connexions Lecture

Conseils Annexe

Restorer

Les formats audio compressés, tels que MP3, WMA (Windows Media Audio) et MPEG-4 AAC réduisent la quantité de données en éliminant des composants du signal difficilement audibles pour l'oreille humaine. La fonction "Restorer" génère les signaux éliminés pendant la compression pour restaurer le son le plus proche de celui d'origine. Elle restaure également les caractéristiques des basses d'origine pour une plage tonale riche et étendue.

Mode

Haut :	Mode optimisé pour les sources compressées avec de faibles aigus (endessous de 64 kbps).
Moyenne :	Appliquez un boost adapté aux aigus et graves des sources compressées (endessous de 96 kbps).
Bas :	Mode optimisé pour les sources compressées avec des aigus normaux (au-dessus de 96 kbps).
Arrêt : Ne pas utiliser “Restorer”.

• Cet élément peut être réglé avec les signaux analogiques ou quand un signal PCM (Fréq. échantillonage. = 44,1/48 kHz) est entré.
• Le réglage par défaut de cet élément pour les paramètres "HEOS Music" est sur "Bas". Tous les autres modes restent réglés sur "Arrêt".
• Le réglage en est impossible quand le mode audio est sur "Direct" ou "Pure Direct".
• Les réglages "Restorer" sont mémorisés pour chaque source d'entrée.

Panneau avant

nage

Panneau arrière

167

Télécommande

Contents

Connexions Lecture

Conseil

Annexe

Délai audio

Compense le décalage entre la vidéo et l'audio.

• "Délai audio" pour le mode jeu peut être réglé quand "Mode vidéo" est sur "Automatique" ou "Jeu". (ICP p. 183)
• Les réglages "Délai audio" sont mémorisés pour chaque source d'entrée.

■ Sync. labiale auto

Ajuste automatiquement le temps de traitement audio pour compenser les retards de synchronisation audio/vidéo d'un téléviseur compatible avec Sync. labiale auto.

Marche

Corriger automatiquement.

(Défaut) :

Arrêt : Ne pas corriger automatiquement.

- Selon les spécifications de votre téléviseur, il est possible que la correction automatique ne puisse pas être effectuée, même lorsque "Sync. labiale auto" est réglé sur "Marche".

Ajuster

Le décalage temporel entre l'image et le son doit être corrigé manuellement.

0 ms - 500 ms (Défaut : 0 ms)

• Vous pouvez également ajuster finement la valeur de correction du retard définie par "Sync. labiale auto".
• L'ajustement du mode jeu peut être réglé quand "Mode vidéo" est réglé sur "Automatique" ou "Jeu". (P. 183)

Panneau avant

nage

Panneau arrière

168

Télécommande

Contents Connexions Lecture

Conseils Annexe

Volume

Permet de régler le volume dans la MAIN ZONE (pièce dans laquelle se trouve l'appareil).

Échelle

Régler l'affichage du volume.

0 – 98(Défaut) :	Afficher dans la gamme de 0 (Min) à 98.
-79.5 dB - 18.0 dB :	Afficher ---dB (Min), gamme de -79,5 dB à 18,0 dB.

- Les paramètres "Échelle" sont pris en compte dans toutes les zones.

Limite

Réglages de volume maximum.

60 - 80 (-20 dB - 0 dB)

Arrêt (Défaut)

- La valeur en décibels (dB) s'affiche lorsque le paramétrage "Échelle" est défini sur "-79.5 dB - 18.0 dB". (R ^2 p. 169)

Niveau de démarrage

Définir le volume à la mise en marche de l'appareil.

Dernière(Défaut) :	Utiliser les réglages mémorisés à partir de la dernière session.
Sourdine :	Toujours passer en sourdine au démarrage de l'appareil.

1 - 98 (-79 dB - 18 dB) : Le volume est réglé au niveau défini.

- La valeur en décibels (dB) s'affiche lorsque le paramétrage "Échelle" est défini sur "-79.5 dB - 18.0 dB". (r ^2 p. 169)

Niveau sourdine

Régler le niveau d'atténuation pendant la mise en sourdine.

Complet(Défaut) :	Le son est complètement coupé.
-40 dB : Le son est abaissé de 40 dB.
-20 dB : Le son est abaissé de 20 dB.

Panneau avant

nage

Panneau arrière

169

Télécommande

Audyssey®

Permet d'effectuer les réglages pour Audyssey MultEQ® XT32, Audyssey Dynamic EQ®, Audyssey Dynamic Volume® et Audyssey LFC™. Ces réglages sont accessibles après que la procédure "Conf. Audyssey®" a été effectuée.

Pour en savoir plus sur la technologie Audyssey, reportez-vous à la "Explication des termes" (10 p. 282).

• Les réglages "MultiEQ® XT32", "Dynamic EQ", "Compens. niveau réf.", "Dynamic Volume", "Audyssey LFC™" et "Niveau de contrôle" sont mémorisés pour chaque source d'entrée.
• Lorsque le mode son est en mode "Direct" ou "Pure Direct", les réglages "MultEQ® XT32", "Dynamic EQ", "Dynamic Volume" et "Audyssey LFC™" ne peuvent pas être configurés.
• Lorsque le son est réglé sur le mode "DTS Virtual:X" ou sur un mode qui contient le nom "+Virtual:X", les paramétrages "Dynamic EQ", "Dynamic Volume" et "Audyssey LFC™" ne peuvent pas être configurés.
• Cet élément ne peut pas être sélectionné lorsqu'un format DTS:X avec une fréquence d'échantillonnage excédant 48 kHz est entré.
• "MultEQ® XT32", "Dynamic EQ", "Dynamic Volume" et "Audyssey LFC™" ne peuvent pas être sélectionnés lorsqu'un format DTS:X avec une fréquence d'échantillonnage excédant 48 kHz est entré.

■ MultEQ® XT32

MultEQ ^® XT32 compense les caractéristiques de temps et de fréquence de la zone d'écoute en fonction des résultats de mesure obtenus avec "Conf. Audyssey ^® . La sélection s'effectue parmi trois types de courbes de compensation. Nous conseillons le réglage "Reference".

Reference(Défaut) :	Sélectionne le réglage calibré par défaut avec une légère coupure à hautes fréquences, qui est optimisé pour les films.
L/R Bypass :	Sélectionne le paramétrage de référence, mais contourne MultEQ® XT32 sur les enceintes avant gauche et droite.
Flat :	Sélectionne le réglage calibré qui est optimisé pour les petites pièces où votre position d'écoute est plus proche des enceintes.
Arrêt :	Éteignez l'égaliseur “MultEQ® XT32”.

- Si vous utilisez un casque, "MultEQ® XT32" passe automatiquement sur "Arrêt".

Panneau avant

nage

Panneau arrière

170

Télécommande

Contents Connexions Lecture

Conseils Annexe

■ Dynamic EQ

Permet de résoudre le problème de la détérioration de la qualité du son alors que le volume est diminué en prenant en compte la perception humaine et l'acoustique de la pièce.

Fonctionne avec MultEQ® XT32.

Marche

(Défaut) :

Utiliser "Dynamic EQ".

Arrêt : Ne pas utiliser "Dynamic EQ".

• Quand le paramètre "Dynamic EQ" du menu est sur "Marche", il n'est pas possible d'effectuer un réglage "Tonalité". (rèp. p. 117)
• Cet élément ne peut pas être défini lorsque "MultEQ® XT32" est réglé sur "Arrêt" dans le menu.

■ Compens. niveau réf.

Audyssey Dynamic EQ ^® fait référence au niveau de mixage de film standard. Il fait les réglages pour maintenir la réponse de référence et l'enveloppement surround quand le volume est coupé à partir de 0 dB. Cependant, le niveau de référence du film n'est pas toujours utilisé en musique ou pour d'autres contenus que des films. Le décalage de niveau de référence Dynamic EQ offre trois décalages à partir de la référence de niveau du film (5 dB, 10 dB et 15 dB) qui peuvent être sélectionnés quand le niveau de mixage du contenu n'est pas dans la norme. Les niveaux de réglage recommandés pour le contenu sont affichés ci-dessous.

0 dB (Réf. film)(Défaut) :	Optimisé pour le contenu tel que des films.
5 dB :	Sélectionnez ce réglage pour le contenu qui a une très large gamme dynamique, comme la musique classique.
10 dB :	Sélectionnez ce réglage pour le jazz ou d'autres musiques qui ont une large gamme dynamique. Ce réglage doit aussi être sélectionné pour le contenu TV, vu qu'il est en général mixé à 10 dB en dessous de la référence du film.
15 dB :	Sélectionnez ce réglage pour la musique pop/rock ou autre programme qui est mixé à de très hauts niveaux d'écoute et a une gamme dynamique comprimée.

- Le réglage est activé quand "Dynamic EQ" est sur "Marche". (p. 171)

Panneau avant

nage

Panneau arrière

171

Télécommande

Contents Connexions Lecture

Conseils Annexe

■ Dynamic Volume

Permet de résoudre le problème de grandes variations du niveau du volume entre la TV, les films et autre contenu (entre les passages doux et forts, etc.) en ajustant automatiquement conformément au réglage du volume préféré de l'utilisateur.

Fonctionne avec MultEQ® XT32.

Heavy :	Ajustement le plus important sur les sons les plus forts et les plus bas.
Medium :	Ajustement moyen sur les sons les plus bas et les plus forts.
Light :	Ajustement le moins important sur les sons les plus bas et les plus forts.
Arrêt (Défaut) :	Ne pas utiliser “Dynamic Volume”.

• Si "Dynamic Volume" est réglé sur "Oui" dans "Conf. Audyssey®", le réglage passe automatiquement à "Medium". (19 p. 194)
• Cet élément ne peut pas être défini lorsque "MultEQ® XT32" est réglé sur "Arrêt" dans le menu.

Audyssey LFC™

Permet de régler la bande basses fréquences afin d'éviter la transmission de basses et de vibrations aux pièces voisines.

Fonctionne avec MultEQ® XT32.

Marche : Utiliser "Audyssey LFC™".

Arrêt(Défaut) :

Ne pas utiliser “Audyssey LFC ^TM ”.

- Cet élément ne peut pas être défini lorsque "MultEQ® XT32" est réglé sur "Arrêt" dans le menu.

Niveau de contrôle

Règle l'endiguement de la quantité de basse fréquence. Utilisez un réglage élevé si vous avez des voisins proches.

1 - 7 (Défaut : 4)

- Ce réglage peut être effectué lorsque "Audyssey LFCTM" dans le menu est réglé sur "Marche".

Panneau avant

nage

Panneau arrière

172

Télécommande

Contents Connexions Lecture

Conseils Annexe

EQ Graphic

Utilise l'égaliseur graphique pour régler la tonalité de chaque enceinte.

• Les enceintes pour lesquelles "EQ Graphic" peut être réglé sont différentes en fonction du mode audio.
• Ceci peut être réglé lorsque le paramètre "MultEQ® XT32" est "Arrêt". (1 p. 170)
• Le réglage en est impossible quand le mode audio est sur "Direct" ou "Pure Direct".
• Si vous utilisez un casque audio, vous pouvez régler l'égaliseur pour celui-ci. (p. 173)

■ EQ Graphic / Casque EQ

Configurez s'il faut utiliser l'égaliseur graphique ou non.

Marche :	Utilisez l'égaliseur graphique.
Arrêt(Défaut) :	Ne pas utiliser l'égaliseur graphique.

- "Casque EQ" est réglé dans le menu si vous utilisez un casque audio.

Select. H-P

Ajustez ou non les tonalités pour chaque enceinte ou toutes les enceintes.

Tous :	Réglez tous les tons des enceintes ensemble.
Gauche/droite (Défaut) :	Réglez les tons des enceintes gauche et droite ensemble.
Chaque : Réglez la tonalité pour chaque enceinte.

Ajust.EQ

Ajustez l'équilibre de tonalité pour chaque bande de fréquences.

1. Sélectionnez l'enceinte.
2. Sélectionnez le réglage de la bande de fréquences. 63 Hz / 125 Hz / 250 Hz / 500 Hz / 1 kHz / 2 kHz / 4 kHz / 8 kHz / 16 kHz
3. Réglez le niveau. -20.0 dB - +6.0 dB (Défaut: 0.0 dB)

- Dolby avant, Dolby Surround et Dolby Fond enceintes peuvent uniquement être définies lors de 63 Hz/125 Hz/250 Hz/500 Hz/1 kHz.

Panneau avant

nage

Panneau arrière

173

Télécommande

Contents Connexions Lecture

Conseils Annexe

Copie courbe

Copiez la courbe de correction plate créée dans "Conf. Audyssey®".

• "Copie courbe" s'affiche après que la procédure de "Conf. Audyssey®" a été effectuée.
• "Copie courbe" n'est pas disponible lors de l'utilisation d'un casque audio.

Param. défaut

Les paramètres "EQ Graphic" sont rétablis sur les paramètres par défaut.

Panneau avant

nage

Panneau arrière

174

Télécommande

Vidéo

Effectuez les réglages vidéo.

Réglages image

La qualité d'image peut être ajustée.

• Ceci peut être réglé lorsque "HDMI" est attribué à chaque source d'entrée. (p. 191)
• "Contraste", "Luminance", "Saturation", "Réduction bruit" et "Amélioration" peuvent être réglés lorsque "Mode photo" est réglé sur "Personnalisé". (17) p. 175)
• Les réglages "Réglages image" sont mémorisés pour chaque source d'entrée.
• La fonction "Réglages image" ne peut pas être réglée lorsque des signaux 4K ou 8K sont entrés.
• Vous ne pouvez pas définir ceci lorsque "Mode vidéo" est réglé sur "Bypasser" ou si "Echelle(scaler) i/p" est réglé sur "Arrêt". (17 p. 183)
• "Réglages image" ne peut pas être configuré lorsque le mode sonore est réglé sur "IMAX DTS" ou "IMAX DTS:X".

■ Mode photo

Sélectionnez le mode photo souhaité en fonction des contenus vidéo et de votre environnement de visualisation.

Standard :	Mode standard adapté à la plupart des environnements de visualisation de salon.
Film :	Mode adapté à la visualisation de films dans une pièce sombre telle qu'une salle de cinéma.
Vif :	Mode qui rend les images graphiques des jeux, etc. plus lumineuses et plus éclatantes.
Streaming :	Mode adapté à des sources vidéo à faible débit.
ISF Day :	Un mode qui convient pour regarder des films dans une pièce éclairée pendant la journée.
ISF Night :	Un mode qui convient pour regarder des films dans une pièce sombre la nuit.
Personnalisé :	Permet d'ajuster manuellement la qualité d'image.
Arrêt (Défaut) :	Aucun ajustement de la qualité d'image n'est effectué avec cet appareil.

Panneau avant

nage

Panneau arrière

175

Télécommande

Contents Connexions Lecture

Conseils Annexe

• Les deux modes de réglages spéciaux, "ISF Day" et "ISF Night", doivent être utilisés par un technicien certifié pour ajuster l'étalonnage de la couleur et correspondre aux conditions d'installation. Nous recommandons que les réglages et les ajustements soient réalisés par un technicien certifié ISF.
• Ces réglages peuvent aussi être configurés en utilisant "Mode photo" dans le menu option. (175)

Contraste

Réglage du contraste de l'image.

$$ - 5 0 - + 5 0 (\text { D e f a u t }: 0) $$

Luminance

Réglage de la luminosité de l'image.

$$ - 5 0 - + 5 0 (\text { D e f a u t }: 0) $$

Saturation

Réglage du niveau chromatique de l'image (saturation des couleurs).

$$ - 5 0 - + 5 0 (\text { D e f a u t }: 0) $$

■ Réduction bruit

Réduction du bruit général vidéo.

Bas / Moyenne / Haut / Arrêt (Défaut : Arrêt)

Amélioration

Amélioration de la netteté de l'image.

$$ 0 - + 1 2 (\text {Défaut}: 0) $$

Panneau avant

nage

Panneau arrière

176

Télécommande

Contents Connexions Lecture

Conseils Annexe

Config. HDMI

Règle les paramètres de configurations de Sortie audio HDMI, HDMI Pass Through et HDMI Contrôle.

REMARQUE

• Quand "HDMI Pass Through" et "HDMI Contrôle" est sur "Marche", la consommation en mode Veille est plus élevée. ("HDMI Pass Through" (177), "HDMI Contrôle" (179))
  Si vous n'utilisez pas cet appareil pendant une période prolongée, il est conseillé de débrancher le cordon d'alimentation de la prise murale.

Sortie audio HDMI

Permet de sélectionner le matériel pour la sortie audio HDMI.

AVR(Défaut) :	Lecture par les enceintes connectées au récepteur.
TV :	Lecture par une télévision connectée au récepteur.

• Lorsque la fonction HDMI Contrôle est activée, la priorité est donnée au réglage audio du téléviseur. (p. 137)
• Lorsque cet appareil est sous tension et que "Sortie audio HDMI" est réglé sur "TV", l'audio est transmis en tant que 2 canaux à partir de la borne HDMI OUT.

■ HDMI Pass Through

Sélectionne la manière dont cet appareil transmettra des signaux HDMI vers la sortie HDMI en mode veille.

Marche :	Transmet l'entrée HDMI sélectionnée via la sortie HDMI de cet appareil lorsqu'il est en mode Veille.
Arrêt (Défaut) :	Aucun signal HDMI n'est transmis via la sortie HDMI de cet appareil en mode veille.

Panneau avant

nage

Panneau arrière

177

Télécommande

Contents Connexions Lecture

Conseils Annexe

Définit la borne HDMI qui introduit les signaux HDMI en mode veille.

Dernière(Défaut) :	La source d'entrée la plus récente se mettra en mode veille.
CBL/SAT / DVD /Blu-ray / Media Player /Game / AUX / 8K /TV Audio / CD* :	Traversez la source d'entréesélectionnée.

* "Source Pass Through" peut être réglé lorsqu'aucune des bornes HDMI est attribuée à "CD" pour la source d'entrée dans le réglage "Affectation des entrées". (19) p. 190)

- "Source Pass Through" peut être réglé quand "HDMI Contrôle" est réglé sur "Marche" ou que "HDMI Pass Through" est réglé sur "Marche". ("HDMI Pass Through" (177), "HDMI Contrôle" (179)

■ Sélect source Telec

Définissez s'il faut autoriser la mise sous tension de cet appareil avec la touche de sélection de la source d'entrée de la télécommande lorsque l'appareil est en veille.

Allumer + Source (Défaut) :	Cet appareil est mis sous tension et la source d'entrée change.
Sélection source seule :	La source d'entrée HDMI change pendant que l'appareil est en veille. Le témoin de l'affichage d'alimentation de cet appareil clignote lorsque vous appuyez sur la touche de sélection de la source d'entrée de la télécommande.

- “Sélect source Telec” peut être réglé quand “HDMI Contrôle” est réglé sur “Marche” ou que “HDMI Pass Through” est réglé sur “Marche”. (“HDMI Pass Through” (p. 177), “HDMI Contrôle” (p. 179))

Panneau avant

nage

Panneau arrière

178

Télécommande

Contents Connexions Lecture

Conseils Annexe

■ HDMI Contrôle

Permet de lier l'utilisation de différents appareils connectés en HDMI et compatibles avec HDMI Contrôle.

Marche : Utiliser la fonction HDMI Contrôle.

Arrêt

(Défaut) :

Ne pas utiliser la fonction HDMI Contrôle.

• Si vous utilisez la fonction HDMI Contrôle, branchez un téléviseur compatible avec le contrôle HDMI sur le connecteur HDMI MONITOR 1.
• Consultez les instructions d'utilisation de chaque composant connecté pour vérifier les réglages.
• Se reporter à "Fonction HDMI Contrôle" pour en savoir plus sur la fonction HDMI Contrôle. (17 p. 137)

REMARQUE

- Si les réglages "HDMI Contrôle" ont été modifiés, pensez à toujours éteindre puis remettre sous tension les appareils connectés après cette modification.

ARC

Sur le téléviseur raccordé au connecteur HDMI MONITOR 1, indiquez si vous souhaitez recevoir le son provenant du téléviseur via HDMI.

Marche : Utiliser la fonction ARC.

Arrêt

(Défaut) :

Ne pas utiliser la fonction ARC.

• Vous pouvez régler le volume de cet appareil à l'aide de la télécommande du téléviseur.
• Si vous utilisez cette fonction, utilisez un téléviseur compatible ARC (Audio Return Channel) et activez la fonction HDMI Contrôle du téléviseur.
• Si "HDMI Contrôle" est réglé sur "Marche", le paramétrage de "ARC" bascule automatiquement sur "Marche". (Kp. 179)

REMARQUE

• Si les réglages "ARC" ont été modifiés, pensez à toujours éteindre puis remettre sous tension les appareils connectés après cette modification.
• L'utilisation d'un téléviseur compatible avec la fonction eARC permet la lecture audio à partir du haut-parleur connecté à cet appareil, indépendamment des paramètres "ARC" dans le menu.

Panneau avant

nage

Panneau arrière

179

Télécommande

Contents Connexions Lecture

Conseils Annexe

■ Commutation TV Audio

Définit le passage automatique sur l'entrée "TV Audio" lorsqu'un téléviseur connecté via HDMI envoie une commande CEC appropriée à cet appareil.

Marche(Défaut) :	Sélectionner l'entrée "TV Audio" automatiquement lors de la réception d'une commande à partir du téléviseur.
Arrêt :	Ne sélectionnez pas l'entrée "TV Audio" automatiquement lors de la réception d'une commande à partir du téléviseur.

- "Commutation TV Audio" peut être réglé lorsque "HDMI Contrôle" est réglé sur "Marche". (179 p. 179)

■ Désactiver commande

Lie la mise en veille de cet appareil aux équipements externes.

Tous(Défaut) :	Si la TV branchée est mise hors tension indépendamment de la source d'entrée, l'appareil est automatiquement mis en veille.
Vidéo :	Avec une source d'entrée sélectionnée attribuée à “HDMI”, “COMP” ou “VIDEO”, lorsque vous mettez le téléviseur hors tension, cet appareil se met automatiquement en veille. (125 p. 191)
Arrêt :	L'appareil n'est pas lié à la mise sous/hors tension de la TV.

- "Désactiver commande" peut être réglé lorsque "HDMI Contrôle" est réglé sur "Marche". (179 p. 179)

Panneau avant

nage

Panneau arrière

180

Télécommande

Contents Connexions Lecture

Conseils Annexe

■ Économie d'énergie

Si “Enceinte du téléviseur” est réglé comme sortie audio de votre téléviseur, l'appareil passe automatiquement en mode veille afin de réduire la consommation électrique.

Cette fonction est activée dans les cas suivants.

• Si "TV Audio" est sélectionné comme source d'entrée de cet appareil
• Lors de la lecture d'un contenu provenant d'un appareil raccordé via HDMI

Marche : Utiliser la fonction Économie d'énergie.

Arrêt(Défaut) :

Ne pas utiliser la fonction Économie d'énergie.

- "Économie d'énergie" peut être réglé lorsque "HDMI Contrôle" est réglé sur "Marche". (17 p. 179)

■ Menu intelligent

Vous pouvez utiliser cette pour configurer les paramètres de cet appareil, sélectionner une source d'entrée et régler les stations de radio Internet à l'aide de la télécommande du téléviseur.

Marche : Utiliser la fonction Menu intelligent.

Arrêt :

Ne pas utiliser la fonction Menu intelligent.

- "Menu intelligent" peut être réglé lorsque "HDMI Contrôle" est réglé sur "Marche". (19 p. 179)

REMARQUE

• Si les réglages "Menu intelligent" ont été modifiés, pensez à toujours éteindre puis remettre sous tension les appareils connectés après cette modification.
• Selon les spécifications de votre téléviseur, il est possible que la fonction Menu intelligent ne fonctionne pas correctement. Dans ce cas, réglez "Menu intelligent" sur "Arrêt".

Panneau avant

nage

Panneau arrière

181

Télécommande

Réglages sorties

Paramètre le traitement vidéo.

• Ceci peut être réglé lorsque "HDMI" est attribué à chaque source d'entrée. (p. 191)
• "Résolution", "Netteté", "Mode progressif" et "Rapport d'aspect" peuvent être réglés lorsque "Echelle(scaler) i/p" est réglé sur "Marche". (“Résolution” (p. 184), “Netteté” (p. 184), “Mode progressif” (p. 185), “Rapport d'aspect” (p. 185))
• La fonction "Réglages sorties" ne peut pas être réglée lorsque des signaux 4K ou 8K sont entrés.
• "Mode vidéo", "Echelle(scaler) i/p", "Résolution", "Netteté", "Mode progressif" et "Rapport d'aspect" ne peut pas être configuré lorsque le mode sonore est réglé sur "IMAX DTS" ou "IMAX DTS:X". ("Mode vidéo" (p. 183), "Echelle(scaler) i/p" (p. 183), "Résolution" (p. 184), "Netteté" (p. 184), "Mode progressif" (p. 185), "Rapport d'aspect" (p. 185))
• Les réglages "Mode vidéo", "Echelle(scaler) i/p", "Résolution", "Netteté", "Mode progressif" et "Rapport d'aspect" sont mémorisés pour chaque source d'entrée. ("Mode vidéo" (17 p. 183), "Echelle(scaler) i/p" (17 p. 183), "Résolution" (17 p. 184), "Netteté" (17 p. 184), "Mode progressif" (17 p. 185), "Rapport d'aspect" (17 p. 185))

■ Sortie vidéo HDMI

Permet de sélectionner les sorties HDMI à utiliser.

Auto(Dual)(Défaut) :	La présence d’un téléviseur branché à l’une des bornes HDMI MONITOR 1 ou HDMI MONITOR 2 est détectée automatiquement et ce branchement est utilisé.
Moniteur 1 :	Un téléviseur branché à la borne HDMI MONITOR 1 est toujours utilisé.
Moniteur 2 :	Un téléviseur branché à la borne HDMI MONITOR 2 est toujours utilisé.

• Si les bornes HDMI MONITOR 1 et HDMI MONITOR 2 sont toutes les deux connectées et que "Résolution" est réglé sur "Automatique", les signaux sont émis avec une résolution compatible avec les deux TV. (r ^2 p. 184) Lorsque dans le menu, le paramétrage "Résolution" n'est pas réglé sur "Automatique", réglez la résolution dans "Vidéo" - "Moniteur HDMI 1" et "Moniteur HDMI 2" sur celle compatible avec les deux téléviseurs. (r ^2 p. 241)
• Vous pouvez vérifier les résolutions qui sont compatibles avec votre téléviseur en "Moniteur HDMI 1" et "Moniteur HDMI 2". (P. p. 241)
• Lorsque vous connectez plusieurs TV Dolby Vision, le signal ne sera optimal que pour une TV. Une TV branchée au connecteur HDMI MONITOR 1 est prioritaire.

Panneau avant

nage

Panneau arrière

182

Télécommande

Contents Connexions Lecture

Conseils Annexe

■ Mode vidéo

Configurez la méthode de traitement vidéo pour qu'elle corresponde au contenu de ce type de vidéo.

Automatique (Défaut) :	Traiter la vidéo automatiquement sur la base des informations disponibles sur le contenu HDMI.
Jeu :	Toujours traiter la vidéo pour le jeu. Réduisez le délai vidéo lorsque la vidéo est décalée par rapport à des opérations de touches sur le contrôleur de la console de jeux.
Film :	Effectuez le traitement de l'image qui est adapté pour les contenus autres que des jeux.
Bypasser :	Supprimez tout le traitement vidéo du trajet vidéo HDMI.

• Si "Mode vidéo" est réglé sur "Automatique", le mode est commuté en fonction du contenu à l'entrée.
• L'affichage des informations, tel que la barre de volume, ne peut pas être recouvert par le signal vidéo lorsque "Mode vidéo" est réglé sur "Bypasser".
• Cet élément peut être réglé lorsque "HDMI" est affecté à chaque source d'entrée.

■ Echelle(scaler) i/p

Réglez le signal de l'entrée vidéo pour qu'il soit soumis à un traitement Echelle(scaler) i/p.

Echelle(scaler) i/p convertira la résolution du signal vidéo d'entrée à la valeur définie dans "Résolution". (17 p. 184)

Marche : Utiliser la fonction Echelle(scaler) i/p.
Arrêt :	Ne pas utiliser la fonction Echelle(scaler)i/p.

• Cet élément peut être réglé lorsque "HDMI" est affecté à chaque source d'entrée.
• Cet élément peut être réglé lorsque "Mode vidéo" n'est pas réglé sur "Bypassser". (rF p. 183)
• Cette fonction n'est pas efficace lorsque le signal d'entrée est "x.v.Color", 3D, sYCC601 color, Adobe RGB color, Adobe YCC601 color ou résolutions de l'ordinateur.

Panneau avant

nage

Panneau arrière

183

Télécommande

Contents

Connexions Lecture

Conseil

Annexe

Résolution

Réglez la résolution de sortie.

Automatique(Défaut) :	Le nombre de pixels supporté par la TV connectée à la borne de HDMI MONITOR OUT est automatiquement détecté et la résolution de sortie appropriée est réglée.
480p/576p / 1080i /720p / 1080p /4K / 8K :	Réglez la résolution de sortie.

- Cet élément peut être réglé lorsque "Echelle(scaler) i/p" est réglé sur "Marche". (12 p. 183)

Netteté

Active la caractéristique de la netteté qui permet d'améliorer les bords des images lorsque vous augmentez l'échelle de la vidéo à 4K ou 8K.

Marche :	Active la caractéristique d'amélioration de la netteté vidéo qui propose un contour des bords de l'image optimisé pour convertir la vidéo avec définition standard de basse résolution en 4K ou 8K.
Arrêt (Défaut) :	Désactive la caractéristique d'amélioration de la netteté vidéo.

• Cet élément peut être réglé lorsque "Echelle(scaler) i/p" est réglé sur "Marche". (125 p. 183)
• Il est recommandé d'utiliser cette caractéristique uniquement lorsque la netteté de votre TV est définie sur 0.

Panneau avant

nage

Panneau arrière

184

Télécommande

Contents Connexions Lecture

Conseils Annexe

■ Mode progressif

Sélectionnez le mode de conversion progressive approprié pour le signal vidéo source.

Automatique(Défaut) :	La détection du signal vidéo et la sélection du mode approprié s’effectuent automatiquement.
Vidéo :	Sélectionner un mode adapté à la lecture vidéo.
Vidéo et film :	Sélectionner un mode adapté à la lecture vidéo et de films 30 trames.

- Cet élément peut être réglé lorsque "Echelle(scaler) i/p" est réglé sur "Marche". (17 p. 183)

Rapport d'aspect

Configurer le rapport d'aspect pour la sortie des signaux vidéo au HDMI.

16:9(Défaut) :	Affichage au format d'aspect 16:9.
4:3 :	Sortie au rapport d'aspect 4:3 avec des barres noires sur les parties latérales de l'écran du téléviseur 16:9. (sauf pour la sortie 480p/576p)

- Cet élément peut être réglé lorsque "Echelle(scaler) i/p" est réglé sur "Marche". (187 p. 183)

Panneau avant

nage

Panneau arrière

185

Télécommande

Contents Connexions Lecture

Conseils Annexe

Affichage à l'écran

Sélectionnez les préférences d'interface utilisateur pour l'affichage à l'écran.

Volume

Définit l'emplacement de l'affichage du niveau de volume.

Bas

Affichage bas.

(Défaut) :

Haut : Affichage haut.

Arrêt : Désactiver l'affichage.

- Si l'affichage du volume principal est difficile à lire lorsque du texte est superposé au sous-titrage d'un film, réglez-le sur "Haut".

Informations

Affiche temporairement le statut de fonctionnement lorsque la source d'entrée changée.

Marche

(Défaut) :

Activer l'affichage.

Arrêt : Désactiver l'affichage.

■ Lecture en cours

Paramétrez l'heure d'affichage de l'écran de lecture lorsque la source d'entrée est configurée sur "HEOS Music".

Toujours actif(Défaut) :	Affichage permanent.
Arrêt auto :	Conserver l'affichage pendant 30 secondes après l'activation.

Panneau avant

nage

Panneau arrière

186

Télécommande

Contents Connexions Lecture

Conseils Annexe

Economiseur d'écran

Sélectionnez le réglage de l'économiseur d'écran.

Un économiseur d'écran s'active si aucune opération n'est effectuée pendant plus de 5 minutes lorsqu'aucun signal vidéo n'est entré ou lorsque le même écran (par exemple le menu de configuration) est affiché. Utilisez △▽◀▷ pour effacer l'économiseur d'écran.

Marche : Active l'économiseur d'écran.

Arrêt(Défaut) :

Désactive l’économiseur d’écran.

- L'économiseur d'écran est activé dans les cas suivants.

• Lorsque le menu de configuration est affiché
  • Lorsqu'aucun signal vidéo n'est entré
• Lorsque l'écran de lecture réseau, USB ou Bluetooth est affiché
• Cette fonctionnalité sera prise en charge via la mise à jour du micrologiciel.

Format signal 4K/8K

Définissez le format des signaux 4K et 8K à lire par cet appareil lorsque le téléviseur ou l'appareil de lecture connecté à cet appareil est compatible avec les signaux HDMI 4K ou 8K.

■ Format signal 4K/8K

Définissez le format des signaux 4K et 8K lus par cet appareil.

Standard :	Sélectionnez si votre téléviseur et vos périphériques de lecture prennent en charge des signaux vidéo 4K 60p 4:2:0 8 bit.
Amélioré (Défaut) :	Sélectionnez si votre téléviseur, vos périphériques de lecture et câbles prennent en charge les signaux vidéo de hautes qualité 4K 60p 4:4:4 8 bit, 4:2:2 ou 4:2:0 10 bit.
8K Amélioré :	Sélectionnez si votre téléviseur, vos périphériques de lecture et câbles prennent en charge les signaux vidéo de hautes qualité 8K 60p ou 4K 120p.

Panneau avant

nage

Panneau arrière

187

Télécommande

Contents Connexions Lecture

Conseils Annexe

【Relation entre le paramétrage "Format signal 4K/8K" et les résolutions prises en charge】

Résolution supportée	Espace couleurs	Profondeur pixel	Format signal 4K/8K
			Standard	Amélioré	8K Amélioré
4K 24p, 4K 30p, 4K 25p	RGB / YCbCr 4:4:4	8 bits	√ √	√
		10,12 bits	-	√	√
	YCbCr 4:2:2 1	2 bits	√ √	√
4K 60p, 4K 50p	YCbCr 4:2:0	8 bits	√ √	√
		10,12 bits	-	√	√
	RGB / YCbCr 4:4:4	8 bits -		√	√
		10,12 bits	--		√
	YCbCr 4:2:2 1	2 bits -		√	√
4K 120p, 4K 100p	YCbCr 4:2:0	8,10,12 bits	-	-	√
	RGB / YCbCr 4:4:4	8,10 bits -			√
	YCbCr 4:2:2 1	2 bits --			√
8K 24p, 8K 30p, 8K 25p	YCbCr 4:2:0	8,10,12 bits	-	-	√
	RGB / YCbCr 4:4:4	8,10 bits -			√
	YCbCr 4:2:2 1	2 bits --			√
8K 60p, 8K 50p	YCbCr 4:2:0 8	10 bits --			√

• Lors du paramétrage sur "Amélioré", nous recommandons d'utiliser un "Premium High Speed HDMI Cable" ou un "Premium High Speed HDMI Cable with Ethernet" ayant une "HDMI Premium Certified Cable" étiquette figurant sur l'emballage du produit.
• Lorsque vous configurez ce paramétrage sur "8K Amélioré", nous recommandons d'utiliser un "Ultra High Speed 48 Gbps HDMI cable".
• Lorsque ce paramétrage est "Amélioré" ou "8K Amélioré", configurez le paramétrage du téléviseur ou du périphérique de lecture pour faire correspondre ce paramétrage.
• Lorsque le paramétrage est "Amélioré" ou "8K Amélioré", la vidéo pourrait ne pas être lue correctement selon le périphérique de lecture connecté ou du câble HDMI. Dans ce cas, modifiez ce paramétrage sur "Standard".
• "Personnalisé" est affiché pour l'élément de configuration si nos installateurs personnalisés ou nos ingénieurs services ont configuré le format de signal HDMI pour cet appareil.
• "Format signal 4K/8K" peut aussi être réglé avec la procédure suivante. Cependant, l'écran du menu ne s'affiche pas. Suivez les instructions affichées pour procéder aux réglages.
• Appuyez longuement sur le bouton de l'unité principale ZONE2 SOURCE et STATUS en même temps pendant au moins 3 secondes. "V.Format:" s'affiche sur l'écran.
• Appuyez sur DIMMER sur l'appareil principal. "4K/8K:" s'affiche sur l'écran.
• Utilisez SOUND MODE ou PURE DIRECT sur l'appareil principal et sélectionner le Format signal 4K/8K.
• Appuyez sur STATUS sur l'appareil principal pour terminer le réglage.

Panneau avant

nage

Panneau arrière

188

Télécommande

Index

Contents Connexions Lecture

Conseils Annexe

Configuration HDCP

Configure la version HDCP pour chaque source d'entrée HDMI.

Selon la version HDCP de votre lecteur et de votre téléviseur, il est possible que la vidéo ne soit pas diffusée.

Si ce problème survient, utilisez ce paramètre pour définir une version de HDCP. Cela peut permettre de reproduire une vidéo.

Automatique (Défaut) :	Applique automatiquement la version HDCP de cet appareil en fonction de la télévision.
1.4:	Met à niveau la version HDCP de cet appareil avec la version 1.4.
2.3:	Met à niveau la version HDCP de cet appareil avec la version 2.3.

- "Personnalisé" est affiché pour l'élément de configuration si nos installateurs personnalisés ou nos ingénieurs services ont configuré la version HDCP pour cet appareil.

Format TV

Détermine le format du signal vidéo à la sortie de la télévision que vous utilisez.

Format

PAL

Sélectionner la sortie PAL.

(Défaut) :

NTSC : Sélectionner la sortie NTSC.

- "Format" peut aussi être réglé avec la procédure suivante. Cependant, l'écran du menu ne s'affiche pas. Suivez les instructions affichées pour procéder aux réglages.

1. Appuyez longuement sur le bouton de l'unité principale ZONE2 SOURCE et STATUS en même temps pendant au moins 3 secondes. "V.Format:" s'affiche sur l'écran.
2. Utilisez SOUND MODE ou PURE DIRECT sur l'appareil principal et définissez le format du signal vidéo.
3. Appuyez sur STATUS sur l'appareil principal pour terminer le réglage.

REMARQUE

- Si un format différent du format vidéo du moniteur connecté est défini, l'image ne s'affichera pas correctement.

Panneau avant

nage

Panneau arrière

189

Télécommande

Contents

Connexions

Lecture

Réglages

Conseils

Annexe

Entrées

Réalisation des réglages concernant la lecture de la source d'entrée.

Vous n'avez pas besoin de modifier les réglages pour utiliser l'appareil. Effectuez des réglages lorsque cela s'avère nécessaire.

Affectation des entrées

En effectuant les connexions comme indiqué par les sources d'entrée imprimées sur les bornes d'entrée audio/vidéo de cet appareil, il vous suffit d'appuyer une seule fois sur les touches de sélection de la source d'entrée pour lire aisément de l'audio ou de la vidéo à partir d'un dispositif connecté.

Veuillez changer l'attribution de la borne d'entrée HDMI, de la borne d'entrée audio numérique, de la borne d'entrée audio analogique, de la borne d'entrée de la vidéo composante, et de la borne d'entrée vidéo lors de la connexion d'une source d'entrée qui diffère de ce qui est imprimé sur les borne d'entrée audio/vidéo de cet appareil.

Définit le mode d'entrée audio pour chaque source "INPUT MODE". "AUTO" est normalement recommandé pour ce réglage. Ceci détecte et lit automatiquement le signal entrant dans cet appareil selon la priorité suivante : HDMI > DIGITAL > ANALOG.

Entrées l'affectation des entrées Param. default CBL'SAT 1 DVD 2 Blu-ray 3 Media Player 4 Game 5 AUX 6 8K 7/8K - - - TV Audio - OPTI CD 5 - CEPTAL / VIOLO / AVICON / HOT NOO 1 2 3 4 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Change l'affectation de l'entrée HDMI

- Par défaut, chaque élément est réglé comme suit.

Source d'entrée	Connecteur d'entrée				INPUT MODE
	HDMI DIGITAL		ANALOG	VIDEO
CBL/SAT 1 COA	X1 1 VIDEO	1 AUTO
DVD 2 COAX2 2	COMP1 AUTO
Blu-ray 3	-	3 VIDEO2	AUTO
Media Player	4	OPT2	- COMP2 AUTO
Game	5	-	4 VIDEO3 AUTO
AUX	6	-	-	-	HDMI
8K	7(8K)	-	-	-	HDMI
TV Audio	-	OPT1	-	-	DIGITAL
CD	-	-	5	-	ANALOG

Panneau avant

Affichage

Panneau arrière

190

Télécommande

Index

Contents Connexions Lecture

Conseils Annexe

□ Utilisateurs de TV/boîtier pour satellite, veuillez noter

Lors de l'utilisation de la sortie audio numérique sur un téléviseur/boîtier satellite :

Pour lire le signal vidéo attribué à "HDMI" associé au signal audio attribué à "Affectation des entrées" - "DIGITAL", vous devrez également sélectionner "DIGITAL" dans "INPUT MODE".

- Le même connecteur d'entrée peut être affecté à plusieurs sources d'entrée. Par exemple, attribuez le même connecteur d'entrée HDMI à plusieurs sources pour utiliser chaque source d'entrée en combinaison avec l'audio analogique ou numérique selon vos préférences. Dans ce cas, configurez le connecteur audio pour la lecture dans "INPUT MODE".

HDMI

Réglez ce paramètre pour changer l'attribution des prises d'entrée HDMI aux sources d'entrée.

1 / 2 / 3 / 4 / 5 / 6 / 7(8K) :	Attribue une borne d'entrée HDMI à la source d'entrée sélectionnée.
- :	N'attribue pas de borne d'entrée HDMI à la source d'entrée sélectionnée.

• Seul "HDMI7" peut être attribué à la source d'entrée "8K".
• Si "HDMI Contrôle" ou "ARC" est réglé sur "Marche" dans le menu, "HDMI" ne peut pas être affecté à "TV Audio". ("HDMI Contrôle" (p. 179), "ARC" (p. 179))
• La fonction eARC ne fonctionne pas lorsque "HDMI" est réglé comme source d'entrée "TV Audio".

DIGITAL

Réglez ce paramètre pour changer l'attribution des bornes d'entrée audio numérique aux sources d'entrée.

COAX1 (Coaxial) / COAX2 / OPT1 (Optique) / OPT2 :	Attribue une borne d'entrée audio numérique à la source d'entrée sélectionnée.
- :	N'attribue pas de borne d'entrée audio numérique à la source d'entrée sélectionnée.

ANALOG

Réglez ce paramètre pour changer l'attribution des bornes d'entrée audio analogique aux sources d'entrée.

1/2/3/4/5:	Attribue une borne d'entrée audio analogique à la source d'entrée sélectionnée.
- :	N'attribue pas de borne d'entrée audio analogique à la source d'entrée sélectionnée.

VIDEO

Réglez ce paramètre pour changer l'attribution des bornes d'entrée vidéo composantes et les bornes d'entrée vidéo composites aux sources d'entrée.

COMP1 (Vidéo de composant) / COMP2 /VIDEO1 / VIDEO2 /VIDEO3 :	Attribue une borne d'entrée vidéo à la source d'entrée sélectionnée.
- :	N'attribue pas de borne d'entrée vidéo à la source d'entrée sélectionnée.

Panneau avant

nage

Panneau arrière

191

Télécommande

Contents Connexions Lecture

Conseils Annexe

■ INPUT MODE

Réglez les modes d'entrée audio de chaque source d'entrée. Normalement, il est recommandé de régler le mode d'entrée audio sur "AUTO".

AUTO(Défaut) :	Détecter automatiquement le signal en entrée et lancer la lecture.
HDMI :	Lire uniquement les signaux en provenance de l'entrée HDMI.
DIGITAL :	Lire uniquement les signaux en provenance de l'entrée audio numérique.
ANALOG :	Lire uniquement les signaux en provenance de l'entrée audio analogique.

• Lorsque des signaux numériques entrent correctement, le témoin DIG s'allume sur l'affichage. Si le témoin DIG ne s'allume pas, vérifiez "Affectation des entrées" et les connexions. (Lp. 190)
• Si l'option "HDMI Contrôle" est réglée sur "Marche" et si un téléviseur compatible ARC est branchée via les bornes HDMI MONITOR 1, le mode d'entrée dont la source d'entrée est "TV Audio" est paramétré sur ARC.
• Lorsqu'un téléviseur compatible avec la fonction eARC est raccordé à la borne HDMI MONITOR 1, le mode d'entrée dont la source d'entrée est "TV Audio" est verrouillé sur eARC.

Param. défaut

Les paramètres "Affectation des entrées" sont rétablis sur les paramètres par défaut.

Panneau avant

nage

Panneau arrière

192

Télécommande

Contents Connexions Lecture

Conseils Annexe

Renommer les sources

• Permet de changer le nom d'affichage de la source d'entrée. Une fois modifié, le nom est affiché sur l'écran et sur les écrans de menu de cet appareil.
• Si le nom de périphérique peut être acquis à partir d'un périphérique HDMI connecté, le nom d'affichage est modifié automatiquement. Utilisez cette fonction pour modifier les noms si nécessaire lorsque le périphérique que vous utilisez diffère de la source d'entrée sur cet appareil.

CBL/SAT / DVD / Blu-ray /

Media Player / Game / AUX / 8K / TV Audio / CD / Phono / Tuner :	Modifiez le nom de l'affichage de la source d'entrée sélectionnée.
Param. défaut :	Les paramètres “Renommer les sources” sont rétablis sur les paramètres par défaut.

- Vous pouvez entrer jusqu'à 16 caractères.

Masquer les sources

Permet de supprimer de l'affichage les sources d'entrée qui ne sont pas utilisées.

Affichez

(Défaut) :

Utiliser cette source.

Cachez : Ne pas utiliser cette source.

Niveau des sources

Cette fonction permet de corriger le niveau de lecture de l'entrée audio de la source d'entrée sélectionnée.

Utilisez cette fonction s'il y a des différences de niveau du volume d'entrée entre les différentes sources.

-12 dB - +12 dB (Défaut : 0 dB)

- Les réglages "Niveau des sources" sont mémorisés pour chaque source d'entrée.

Panneau avant

nage

Panneau arrière

193

Télécommande

Contents

Connexions Lecture

Conseil

Annexe

Enceintes

Les caractéristiques acoustiques des enceintes connectées et du local d'écoute sont mesurées et les réglages les plus précis se font automatiquement.

Cette procédure s'appelle "Conf. Audyssey®".

Vous n'avez pas à effectuer "Conf. Audyssey®" lorsque vous avez déjà effectué "Étalonnage enceintes" dans "Assistant de config."

Pour configurer manuellement les enceintes, utilisez l'option "Config. manuelle" du menu. (p. 205)

Conf. Audyssey®

Pour effectuer les mesures, placez le microphone d'étalonnage du son en différents endroits dans toute la zone d'écoute. Pour un meilleur résultat, il est recommandé d'effectuer la mesure sur six points ou plus, comme illustré (jusqu'à huit points).

Lors de la mesure de la seconde position et des suivantes, installez le microphone de calibration du son sur une distance de 60 cm par rapport à la première position de mesure (position d'écoute principale).

- Si vous exécutez Conf. Audyssey ^ , les fonctions Audyssey MultEQ ^ XT32, Audyssey Dynamic EQ ^ , Audyssey Dynamic Volume ^ et Audyssey LFC ^TM sont activées. (17 p. 170)

FL SW C FR ( :Positions de mesure) Position d'écoute SRS

FL Enceinte avant (G)

FR Enceinte avant (D)

C Enceinte centrale

SW Subwoofer

SL Enceinte surround (G)

SR Enceinte surround (D)

Panneau avant

nage

Panneau arrière

194

Télécommande

Contents

Connexions Lecture

Conseil

Annexe

■ A propos de la position d'écoute principale

La position d'écoute principale est la position où plusieurs auditeurs ou une personne seule s'assoient naturellement dans l'enceinte de l'environnement d'écoute. Avant de lancer la procédure "Conf.

Audyssey ^® , disposez le microphone de mesures et de configuration dans la position d'écoute principale.

Audyssey MultEQ® XT32 utilise les mesures à partir de ce point pour calculer la distance de l'enceinte, le niveau, la polarité et la valeur de croisement du subwoofer.

■ À propos d'Audyssey Sub EQ HT™

Audyssey Sub EQ HT™ facilite l'intégration en compensant d'abord toute différence de niveau et de décalage entre les deux subwoofers puis en appliquant Audyssey MultEQ® XT32 aux deux subwoofers simultanément.

Pour exécuter Audyssey Sub EQ HT™, vous devez sélectionner "Mesure (2 enceintes)" dans "Sélection des canaux". (rèp. 197).

REMARQUE

• Le silence doit régner le plus possible dans la pièce. Un bruit de fond peut interrompre les mesures. Fermez les fenêtres et éteignez les appareils électroniques (radios, climatiseurs, éclairages fluorescents, etc.). Les sons émis par ces appareils pourraient avoir une incidence sur les mesures.
• Pendant les mesures, placez les téléphones portables hors de la pièce d'écoute. Les signaux de téléphonie mobile pourraient perturber les mesures.
• Pendant les mesures, ne laissez aucun objet sur le passage et ne restez pas debout entre les enceintes et le microphone. De plus, installez le microphone d'étalonnage du son à au moins 50 cm par rapport au mur. À défaut, cela peut se traduire par des lectures incorrectes.
• Pendant le processus de mesures, les tons de tests audibles proviendront des enceintes et des subwoofers, mais ceci fait partie du fonctionnement normal. S'il y a un bruit de fond dans la pièce, le volume de ces signaux d'essai augmente.
• Si vous utilisez la touche VOLUME ▲▼ de la télécommande ou MASTER VOLUME de l'appareil au cours des mesures, celles-ci sont annulées.
• Il n'est pas possible d'effectuer ces mesures lorsqu'un casque est connecté. Débranchez le casque audio avant de procéder à la configuration "Conf. Audyssey®".

Panneau avant

nage

Panneau arrière

195

Télécommande

Contents Connexions Lecture

Conseils Annexe

Procédure pour les réglages des enceintes (Conf. Audyssey®)

1 Fixez le microphone d'étalonnage du son fourni pour le support de microphone ou son propre trépied et l'installer dans la position d'écoute principale.

Lors de l'installation du microphone d'étalonnage du son, pointez l'extrémité du microphone vers le plafond et réglez la hauteur afin qu'elle corresponde à celle des oreilles d'un auditeur en position assise.

2 Si vous utilisez un subwoofer compatible avec les réglages suivants, configurez-le comme indiqué ci-dessous.

Subwoofer doté d'un mode direct

Placez le mode direct sur "Marche" et désactivez le réglage du volume et le réglage de la fréquence croisée.

Subwoofer ne possédant pas de mode direct

Effectuez les réglages suivants:

• Volume : position 12 heures
- Fréquence croisée : Fréquence maximale/la plus élevée
- Filtre passe-bas : Arrêt
- Mode veille : Arrêt

Panneau avant

nage

Panneau arrière

196

Télécommande

Contents Connexions Lecture

Conseils Annexe

3 Connectez le microphone de mesures et de configuration sur la prise SETUP MIC de cet appareil.

Lorsque le microphone de configuration et de mesure est connecté, l'écran suivant s'affiche.

Conf. Audyssey Votre récepteur AV peut automatiquement mesurer l'acoustique de votre pièce et optimiser vos enceintes avec le microphone fournie. Voir les éléments suivant si nécessaire. Affectation des Ampliés Selection des ranaux Para Enz. Delay Demarrer

4 Sélectionnez "Démarrer" et appuyez ensuite sur ENTER.

"Conf. Audyssey®" peut également permettre les réglages suivants.

- Affectation des Amplis

Il est possible de changer la sortie du signal à partir des bornes des enceintes HEIGHT1 et HEIGHT2 de cet appareil pour qu'elle corresponde à l'environnement de vos enceintes. ("Affectation des Amplis" (10 p. 205))

- Sélection des canaux

Si les canaux qui ne sont pas utilisés sont définis à l'avance, la mesure des canaux définis est omise et la durée de la mesure peut être réduite. Vous pouvez aussi modifier le nombre de subwoofers et d'enceintes arrière surround.

- Para. Enc. Dolby

Réglez la distance entre l'enceinte Dolby Atmos Enabled et le plafond.

Ce réglage peut être effectué lors de l'utilisation ce l'enceinte Front Dolby Atmos Enabled, Surround Dolby Atmos Enabled ou Back Dolby Atmos Enabled.

5 Suivez les instructions affichées sur l'écran puis appuyez sur "Suivant" pour continuer.

Panneau avant

nage

Panneau arrière

197

Télécommande

Contents Connexions Lecture

Conseils Annexe

6 Lorsque l'écran suivant est affiché, sélectionnez "Lancer Test" puis appuyez sur ENTER.

Démarrez les mesures de la première position.

Conf. Audyssey Selectionnez "Lancer Test" pour demarrer le calibrage. REMARQUE. Vous entendrez des bruits argus successifs pendant les tests. Hauteur d'oreille Retour Lancer Test

- La mesure peut prendre plusieurs minutes.

REMARQUE

- Si "Attention!" s'affiche sur l'écran du téléviseur :

• Allez à "Message d'erreur" (r ^1 p. 202). Vérifiez les points concernés et effectuez les procédures nécessaires.
• Si le niveau de volume du subwoofer n'est pas approprié, un message d'erreur s'affiche. Voir "Message d'erreur concernant le niveau du subwoofer et modalités d'ajustement" (10 p. 203).

7 Lorsque l'enceinte détectée est affichée, sélectionnez "Suivant" puis appuyez sur ENTER.

Conf. Audyssey Détection d'enceltes Avant :Oui Centrale :Oui Subwoofer :1 enclente Surround :Oui Surr. arrière :Non Retaire Derrier Test

Panneau avant

nage

Panneau arrière

198

Télécommande

Contents Connexions Lecture

Conseils Annexe

8 Disposez le microphone de mesures et de configuration à la position 2, sélectionnez "Continuer", puis appuyez sur ENTER.

La mesure du deuxième point démarre.

Les mesures peuvent être effectuées jusqu'à huit points.

Conf. Audyssey Placez le microphone à hauteur d'oreille de l'auditeur assis à la deuxième position d'écoute, qui ne doit pas être à plus de 60 cm de la première position, puis sélectionnez "continuer... Hauteur d'oreille Retour Continuer

Arrêter "Conf. Audyssey®"

① Appuyez sur BACK pour afficher l'écran contextuel.
② Appuyez sur ◀ pour sélectionner "Oui", puis appuyez sur ENTER.

9 Répétez l'étape 8 pour mesurer les positions 3 à 8.

- Pour passer la mesure de la quatrième position d'écoute et des suivantes, appuyez sur ◀ pour sélectionner "Compléter" et appuyez sur ENTER pour passer à l'étape 11.

10 Sélectionnez "Continuer" et appuyez ensuite sur ENTER.

Conf. Audyssey Mesures terminées Sélectionnez pour "Continuer" l'analyse des données... Refiere Dernier, Test! Continuer

Démarrez l'analyse et l'enregistrement des résultats de mesure.

- L'analyse prend plusieurs minutes. Plus il y a d'enceintes et de positions de mesure, plus l'analyse est longue.

REMARQUE

- Lorsque les résultats de mesure sont en train d'être enregistrés, veillez à ce que l'alimentation ne soit pas hors tension.

Panneau avant

nage

Panneau arrière

199

Télécommande

Contents

Connexions Lecture

Conseil

Annexe

11 Effectuez le paramétrage de Audyssey Dynamic EQ ^® et Audyssey Dynamic Volume ^® .

L'écran suivant s'affiche lors de l'analyse. Configurez le paramétrage de votre choix.

Conf. Audyssey Audyssey Dynamic EQ assure un son de haute clarté, dans les basses, le son surround aux niveaux de volumes bas pour que vous puissiez profiter de vos films et de vos programmes télévisés tard dans la nuit. Activer Dynamic EQ ? Oui Non Analyse des données de la pièce 0%

• Dynamic EQ corrige la réponse de fréquence en tenant compte des caractéristiques audio de la pièce et de la capacité auditive humaine de manière à entendre le son, même à faible volume. Ce mode est recommandé lors de l'utilisation de l'appareil avec le volume baissé, comme par exemple lorsque vous regardez un film ou un programme TV au milieu de la nuit.
• Dynamic Volume ajuste le volume de sortie au niveau optimal tout en surveillant constamment le niveau d'entrée audio de l'appareil. Le contrôle du volume optimal s'effectue automatiquement sans aucune perte de dynamisme et de clarté du son lorsque, par exemple, le volume augmente soudainement dans les spots publicitaires pendant les programmes de télévision.

12 Lorsque l'analyse et la sauvegarde sont terminées, débranchez le microphone d'étalonnage du son de la prise SETUP MIC de l'appareil principal puis appuyez sur "Suivant".

Conf. Audyssey Analyse en cours et correction des données. Déconnecter le microphone de votre Récepteur AV. Application des corrections d'ambiance 100% Retour Suivant

Panneau avant

nage

Panneau arrière

200

Télécommande

Contents Connexions Lecture

Conseils Annexe

• Lorsque vous exécutez Conf. Audyssey® pour la première fois, les données de mesure sont automatiquement enregistrées dans "Présélection 1" de "Présélection des HP".
• Si Conf. Audyssey® a déjà été effectuée, l'écran de sélection "Présélection des HP" suivant s'affiche.

Conf. Audyssey Sélectionnez le Preset à utiliser. Le préréglage 1 est déjà utilise, la sélection du préréglage 1 écrasera le réglage précédemment enregistré. Présélection 1 Présélection 2 Analyse des données de la pièce 0% Retour

- Voir "Présélection des HP" pour des informations détaillées sur la fonction Présélection des HP. (10 p. 220)

13 Sélectionnez "Détails" et appuyez sur ENTER pour vérifier les résultats de mesure.

- Les subwoofers peuvent mesurer une distance constatée plus grande que la distance réelle du fait du retard électrique commun aux subwoofers.

REMARQUE

- N'activez pas de nouvelles enceintes dans le menu de configuration des enceintes après Conf. Audyssey®. Si ces dernières sont modifiées, exécutez à nouveau Conf. Audyssey® afin de configurer le paramétrage de l'égaliseur de manière optimale.

Panneau avant

nage

Panneau arrière

201

Télécommande

Contents Connexions Lecture

Conseils Annexe

Message d'erreur

Un message d'erreur s'affiche si "Conf. Audyssey®" n'a pas pu se terminer en raison de la position des enceintes, de l'environnement de mesure, etc Si un message d'erreur s'affiche, vérifiez les éléments concernés et effectuez les mesures nécessaires. Coupez l'alimentation avant de vérifier les connexions des enceintes.

Exemples Détails de l’erreur Remèdes
Aucune enceinte trouvée.	Le microphone de mesures et de configuration n’a pas été détecté.Toutes les enceintes n’ont pas été détectées.	Connectez le microphone de mesures et de configuration fourni sur la prise SETUP MIC de cet appareil.Vérifiez les connexions des enceintes.
Le bruit ambiant est trop élevé ou Le niveau est trop bas	Il y a trop de bruit dans la pièce.L’enceinte ou l’audio subwoofer est trop faible.	Éteignez ou éloignez l’appareil à l’origine du bruit.Essayez à nouveau lorsque les environs sont silencieux.Vérifiez l’installation et l’orientation des enceintes.Réglez le volume du subwoofer.
Avant D : Aucun	L’enceinte affichée n’a pas pu être détectée.	Vérifiez les connexions des enceintes affichées.
Avant D : Phase	L’enceinte affichée est connectée avec des polarités inversées.	Vérifiez les polarités des enceintes affichées.Ce message d’erreur peut s’afficher avec certains enceintes, même si elles sont connectées correctement.Si vous êtes sûr que le branchement est correct, utilisez ▷ pour sélectionner “Ignorer”, puis appuyez sur ENTER.

Panneau avant

nage

Panneau arrière

202

Télécommande

Contents Connexions Lecture

Conseils Annexe

■ Message d'erreur concernant le niveau du subwoofer et modalités d'ajustement

Le niveau optimal de chaque canal de subwoofer pour la mesure "Conf. Audyssey®" est de 75 dB.

Lors de la mesure du niveau du subwoofer, un message d'erreur s'affiche lorsque le niveau d'un subwoofer n'est pas compris dans la plage 72 – 78 dB.

Si vous utilisez un subwoofer avec amplificateur intégré (type actif), réglez le volume du subwoofer de manière à ce que le niveau du subwoofer soit compris dans la plage 72 à 78 dB.

【Message d'erreur】

Conf. Audyssey Le volume de votre Subwoofer I est trop fort. Si votre Subwoofer est côté d'une commande du volume, sélectionnez "Niv. correspondant SW" pour ajuster le volume du Subwoofer de manière interactive. Si votre Subwoofer ne dispose pas de commande du volume ou si vous ne souhaitez pas utiliser de Subwoofer, sélectionnez "Passer". Retour: NVP RÉDOMÉRIE/Passer

1 Sélectionnez "Niv. correspondant SW" puis appuyez sur ENTER.

2 Réglez la commande de volume sur votre subwoofer de manière à ce que le niveau mesuré soit compris dans la plage 72 à 78 dB.

3 Si le niveau mesuré se situe dans la plage 72 à 78 dB, sélectionnez "Suivant" puis appuyez sur ENTER.

- Si vous utilisez deux subwoofers, l'ajustement du second subwoofer démarre. Répétez l'opération à partir de l'étape 2, 3 de la procédure.

Panneau avant

nage

Panneau arrière

203

Télécommande

Contents

Connexions Lecture

Conseil

Annexe

Retour aux réglages "Conf. Audyssey®"

Si vous définissez "Réinitialisez" sur "Restaurez", vous pouvez revenir au résultat de la mesure de "Conf. Audyssey®" (valeur calculée au départ par MultEQ® XT32), même lorsque vous avez modifié chaque réglage manuellement.

Conf. Audyssey Votre récepteur AV peut automatiquement mesurer l'acoustique de votre pièce et optimiser vos enceintes avec le microphone fournie. Voir les éléments suivant si nécessaire. Attention des Ampliés Selection des canaux Para: Eric Dolby Voir les résultats Reinitialisez Démaîrer

Panneau avant

nage

Panneau arrière

204

Télécommande

Contents Connexions Lecture

Conseils Annexe

Config. manuelle

Utilisez cette procédure pour régler manuellement les enceintes ou si vous souhaitez modifier les réglages effectués avec la procédure de “Conf. Audyssey®”.

• Si vous activez de nouvelles enceintes dans le menu de configuration des enceintes après avoir effectué Conf. Audyssey®, vous ne pourrez plus sélectionner Audyssey MultEQ® XT32, Audyssey Dynamic EQ® ni Audyssey Dynamic Volume®. (170) p. 170
• Modification des paramètres suivants : Les réglages de taille des enceintes (Grande ou Petite) / Distances / Niveaux / Crossover ne désactivent pas Audyssey® et ne nécessitent pas d'effectuer à nouveau Conf. Audyssey®.
• La "Config. manuelle" peut être utilisée même s'il n'y a pas eu modification des réglages. Effectuez des réglages uniquement si cela s'avère nécessaire.

Affectation des Amplis

Permet de sélectionner la méthode d'utilisation de l'amplificateur de puissance en fonction de votre système d'enceintes.

■ Mode affectation

Permet de sélectionner la méthode d'utilisation de l'amplificateur de puissance.

Vous devez configurer les paramètres détaillés pour la configuration de l'enceinte, en fonction du mode sélectionné. Sélectionner Mode affectation configure les paramètres détaillés correspondant.

11.1p :

Le réglage pour utiliser l'amplificateur de puissance à 9 canaux et l'amplificateur de puissance externe connecté à la PRE OUT pour lire jusqu'à canaux 11.1.Vous pouvez connecter des haut-parleurs jusqu'à 11.1 canaux pour la MAIN ZONE.

Panneau avant

nage

Panneau arrière

205

Télécommande

Contents	Connexions Lecture	Conseils Annexe
9.1p(Défaut) :	Les réglages affectent toute la puissance de l'amplificateur dans l'unité de la MAIN ZONE pour lire jusqu'à 9.1 canaux.Vous pouvez connecter des haut-parleurs jusqu'à 11.1 canaux pour la MAIN ZONE.Les enceintes audio sont automatiquement changées pendant la lecture jusqu'à 9.1 canaux en fonction du signal d'entrée et du mode audio.	7.1p (bi-amp) :	Réglage permettant d'affecter les amplificateurs de puissance de cet appareil pour la connexion en mode double amplificateur de l'enceinte avant à 2 canaux.Vous pouvez connecter des haut-parleurs jusqu'à 9.1 canaux pour la MAIN ZONE.Les enceintes audio sont automatiquement changées pendant la lecture jusqu'à 7.1 canaux en fonction du signal d'entrée et du mode audio.
7.1p + ZONE2 :	Réglage permettant d'affecter les amplificateurs de puissance de cet appareil pour la ZONE2 à 2 canaux.Vous pouvez connecter des haut-parleurs jusqu'à 9.1 canaux pour la MAIN ZONE.Les enceintes audio sont automatiquement changées pendant la lecture jusqu'à 7.1 canaux en fonction du signal d'entrée et du mode audio.	5.1p (bi-amp)+ ZONE2 :	Réglage permettant d'affecter les amplificateurs de puissance de cet appareil pour la connexion en mode double amplificateur de l'enceinte avant à 2 canaux.Réglage permettant d'affecter les amplificateurs de puissance de cet appareil pour la ZONE2 à 2 canaux.

Panneau avant

nage

Panneau arrière

206

Télécommande

Contents Connexions Lecture

Conseils Annexe

7.1p + Front B :

Réglage permettant d’affecter les amplificateurs de puissance de cet appareil pour connecter le second ensemble d’enceintes avant.Vous pouvez basculer entre la combinaison des enceintes avant A et des enceintes avant B.Commutez l’enceinte avant à l’aide du réglage “Enceintes avant”. (p. 220)Vous pouvez connecter des haut-parleurs jusqu’à 9.1 canaux pour la MAIN ZONE.Les enceintes audio sont automatiquement changées pendant la lecture jusqu’à 7.1 canaux en fonction du signal d’entrée et du mode audio.

Préamplificateur :

Toutes les enceintes sont connectées à l’aide d’un amplificateur de puissance externe et cet appareil est utilisé comme un amplificateur intégré.

• Si "Mode affectation" est réglé sur "7.1p + ZONE2", "7.1p (bi-amp)" ou "7.1p + Front B" dans le menu, les canaux affectés sont émis depuis les bornes d'enceinte HEIGHT2.
• Si Mode affectation est réglé sur "5.1p (bi-amp)+ ZONE2" dans le menu, les canaux avant pour la connexion bi-amp sont émis depuis les bornes d'enceinte HEIGHT1 et les canaux ZONE2 sont émis depuis les bornes d'enceinte HEIGHT2.

Sol

Sélectionnez l'emplacement des enceintes au sol.

5can. & SB(Défaut) :	Ce plan combine une enceinte surround arrière avec un plan basique à 5 canaux.
5can :	Il s'agit d'un plan basique à 5 canaux qui utilise des enceintes avant, centrales et arrière.

Panneau avant

nage

Panneau arrière

207

Télécommande

Contents Connexions Lecture

Conseils Annexe

Hauteur

Hauteur Sp

Sélectionnez le numéro des enceintes hautes et au plafond utilisées dans la MAIN ZONE.

Aucun :	N'utilise pas d'enceintes hautes et de plafond.
2can :	Utilise un ensemble de (deux) huit enceintes hautes ou de plafond.
4can(Défaut) :	Utilise deux ensembles de (quatre) huit enceintes hautes ou de plafond.

□ Dolby Sp

Sélectionnez le nombre d'enceintes Dolby Atmos Enabled utilisées dans la MAIN ZONE.

Aucun(Défaut) :	N'utilise pas d'enceintes Dolby Atmos Enabled.
2can :	Utilise un ensemble (deux) d'enceintes Dolby Atmos Enabled.
4can :	Utilise deux ensembles (quatre)d'enceintes Dolby Atmos Enabled.

Panneau avant

nage

Panneau arrière

208

Télécommande

Contents

Connexions

Lecture

Réglages

Conseils

Annexe

Agencement

Sélectionnez l'emplacement des enceintes hautes, au plafond ou Dolby Atmos Enabled.

Les plans que vous pouvez sélectionner diffèrent en fonction des combinaisons de "Mode affectation" et "Sol" dans le menu. ("Mode affectation" (p. 205), "Sol" (p. 207))

Réglages Connecteurs AUDIO OUT
Hauteur Sp Dolby Sp REMARQUE Agencement HEIGHT		1 HEIGHT 2
Aucun Aucun -	--
2can Aucun			Avant haut Avant haut -
			Avant plafond Avant plafond -
			Centre plafond Centre plafond -
			Arrière plafond Arrière plafond -
			Hauteur arrière	Hauteur arrière	-
4can Aucun		*1	Avant haut et Centr. plaf	Avant haut	Centre plafond
			Avant haut et Arr. plafond Avant haut	Arrière plafond
			Avant haut et Hauteur arr	Avant haut	Hauteur arrière
			Avant plafond et Arr. plafond (Défaut)	Avant plafond	Arrière plafond
			Avant plafond et Hauteur arr	Avant plafond	Hauteur arrière
			Centre plafond et Hauteur arr	Centre plafond	Hauteur arrière
Aucun 2can			Dolby avant	Dolby avant	-
			Dolby surround	Dolby surround	-
			Dolby arrière*2	Dolby arrière	-

*1 Cette option peut être sélectionnée lorsque "Mode affectation" est réglé sur "11.1p" ou "9.1p" dans le menu.
*2 Cette option peut être sélectionnée lorsque "Mode affectation" est réglé sur ou "11.1p" et que "Sol" est réglé sur "5can. & SB" dans le menu.

Panneau avant

Affichage

Panneau arrière

209

Télécommande

Contents

Connexions

Lecture

Réglages

Conseils

Annexe

Réglages Connecteurs AUDIO OUT
Hauteur Sp Dolby Sp REMARQUE Agencement HEIGHT			1 HEIGHT 2
2can 2can		*1	Dolby avant et Arr. plafond Dolby avant Arrière plafond
			Dolby avant et Hauteur arr Dolby avant Hauteur arrière
			Avant haut et Dolby surr. Avant haut Dolby surround
			Avant haut et Dolby arrière*3	Avant haut Dolby arrière
			Avant plafond et Dolby surr. Avant plafond Dolby surround
			Avant plafond et Dolby arrière *3	Avant plafond Dolby arrière
Aucun 4can		*1	Dolby avant et Dolby surr.	Dolby avant	Dolby surround
			Dolby avant et Dolby arrière*3	Dolby avant	Dolby arrière

*1 Cette option peut être sélectionnée lorsque "Mode affectation" est réglé sur "11.1p" ou "9.1p" dans le menu.
*3 Cette option peut être sélectionnée lorsque "Mode affectation" est réglé sur ou "11.1p" et que "Sol" est réglé sur "5can. & SB" dans le menu.

Panneau avant

Affichage

Panneau arrière

210

Télécommande

Contents

Connexions Lecture

Conseil

Annexe

■ Pré-sorties

Lorsque "Mode affectation" est réglé sur "11.1p", il sélectionne le connecteur PRE OUT de l'amplificateur de puissance externe utilisé dans la MAIN ZONE.

Les bornes PRE OUT que vous pouvez sélectionner différent en fonction de la combinaison des paramètres - "Sol" et "Hauteur" - "Agencement" configurés dans le menu.

■ Vue config. Bornes

Ceci indique comment connecter les bornes d'enceintes et les connecteurs PRE OUT pour votre "Affectation des Amplis" réglage sur l'écran de menu.

Config. enceintes

Sélectionnez si oui ou non les enceintes sont présentes, la capacité de lecture pour les fréquences de graves basses et la taille des enceintes.

- Lorsque les enceintes pour lesquelles vous avez affecté la fonction Height1 dans "Affectation des Amplis" sont réglées sur "Aucun", "Aucun" est automatiquement réglée sur Height2.

Avant

Définir le type d'enceinte avant.

Grande(Défaut) :	Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences.
Petite :	Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.

• Lorsque "Subwoofer" est réglé sur "Non", "Avant" est automatiquement réglé sur "Grande".
• Lorsque "Avant" est réglé sur "Petite", vous ne pouvez pas régler d'enceintes autres que "Avant" à "Grande".

Panneau avant

nage

Panneau arrière

211

Télécommande

Contents Connexions Lecture

Conseils Annexe

Centrale

Définir la présence et la taille de l'enceinte centrale.

Grande :	Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences.
Petite (Défaut) :	Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.
Aucun :	Réglage à utiliser lorsqu'aucune enceinte centrale n'est connectée.

Subwoofer

Définir la présence d'un subwoofer.

2 enceintes : Utiliser deux subwoofers.

1 enceinte(Défaut) :	Utiliser un subwoofer.
Aucun :	Réglage à sélectionner lorsqu’aucun subwoofer n’est connecté.

- Lorsque "Subwoofer" est réglé sur "Aucun" et que vous configurez "Avant" à "Petite", "Subwoofer" est automatiquement réglé sur "1 enceinte".

■ Surround

Définir la présence et la taille des enceintes surround.

Grande :	Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences.
Petite (Défaut) :	Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.
Aucun :	Réglage à utiliser quand les enceintes surround ne sont pas connectées.

- Si "Surround" est réglé sur "Aucun", "Surr. arrière", "Dolby surr." et "Dolby arrière" sont automatiquement réglés sur "Aucun".

Panneau avant

nage

Panneau arrière

212

Télécommande

Contents Connexions Lecture

Conseils Annexe

■ Surr. arrière

Définir la présence, la taille et le nombre d'enceintes arrière surround.

Grande :	Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences.
Petite (Défaut) :	Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.
Aucun :	Réglage à utiliser quand les enceintes arrière surround ne sont pas connectées.
2 enceintes (Défaut) :	Réglage à utiliser lorsqu'il y a deux enceintes arrière surround.
1 enceinte :	Réglage à utiliser lorsqu'il n'y a qu'une enceinte surround arrière. Connectez-vous à la borne L au SURROUND BACK lorsque ce paramétrage est sélectionné.

- Lorsque "Surr. arrière" est réglé sur "Aucun" ou "1 enceinte", "Dolby arrière" est automatiquement réglé sur "Aucun".

■ Avant haut

Définir la présence et la taille des enceintes avant-haut.

Grande :	Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences.
Petite (Défaut) :	Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.
Aucun :	Réglage à utiliser lorsque les enceintes avant-haut ne sont pas connectées.

■ Avant plafond

Réglez la présence et la taille des enceintes supérieures avant.

Grande :	Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences.
Petite (Défaut) :	Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.
Aucun :	Sélectionnez lorsque les enceintes supérieures avant ne sont pas connectées.

Panneau avant

nage

Panneau arrière

213

Télécommande

Contents Connexions Lecture

Conseils Annexe

Centre plafond

Réglez la présence et la taille des enceintes supérieures centrales.

Grande :	Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences.
Petite (Défaut) :	Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.
Aucun :	Sélectionnez lorsque les enceintes centrales supérieures ne sont pas connectées.

■ Dolby avant

Réglez la présence et la taille des enceintes Dolby avant.

Grande :	Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences.
Petite (Défaut) :	Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.
Aucun :	Sélectionnez lorsque les enceintes avant Dolby ne sont pas connectées.

■ Dolby surr.

Réglez la présence et la taille des enceintes Dolby surround.

Grande :	Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences.
Petite (Défaut) :	Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.
Aucun :	Sélectionnez lorsque les enceintes d'ambiance Dolby ne sont pas connectées.

■ Arrière plafond

Réglez la présence et la taille des enceintes supérieures arrière.

Grande :	Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences.
Petite (Défaut) :	Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.
Aucun :	Sélectionnez lorsque les enceintes supérieures arrière ne sont pas connectées.

Panneau avant

nage

Panneau arrière

214

Télécommande

Contents Connexions Lecture

Conseils Annexe

■ Hauteur arrière

Réglez la présence et la taille des enceintes hautes arrière.

Grande :	Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences.
Petite (Défaut) :	Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.
Aucun :	Sélectionnez lorsque les enceintes de hauteur arrière ne sont pas connectées.

■ Dolby arrière

Réglez la présence et la taille des enceintes Dolby arrière.

Grande :	Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences.
Petite (Défaut) :	Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.
Aucun :	Sélectionnez lorsque les enceintes arrière Dolby ne sont pas connectées.

- Lorsque les enceintes pour lesquelles vous avez affecté la fonction Height1 dans "Affectation des Amplis" sont réglées sur "Aucun", "Aucun" est automatiquement réglée sur Height2.

Distances

Permet de régler la distance entre la position d'écoute et les enceintes. Avant d'effectuer les réglages, mesurez la distance entre la position d'écoute et les différentes enceintes.

Unité

Permet de régler l'unité de distance.

Mètres (Défaut)

Pieds

■ Étape

Permet de régler l'incrément minimum de réglage de la distance.

0.1 m / 0.01 m (Défaut : 0.1 m)

1 ft / 0.1 ft

Panneau avant

nage

Panneau arrière

215

Télécommande

Contents

Connexions Lecture

Conseil

Annexe

■ Réglez la distance

0.00 m - 18.00 m / 0.0 ft - 60.0 ft

• Les enceintes qui peuvent être sélectionnées sont différentes selon les réglages "Affectation des Amplis" et "Config. enceintes". ("Affectation des Amplis" (p. 205), "Config. enceintes" (p. 211))
• Réglages par défaut : Avant G / Avant D / Avant haut G / Avant haut D / Centrale / Dolby avant G / Dolby avant D / Subwoofer 1 / Subwoofer 2 : 3,60 m (12,0 ft) Enceintes différentes de celles mentionnées ci-dessus : 3,00 m (10,0 ft)
• Réglez la différence de distance entre enceintes à moins de 6,00 m (20,0 ft).

Para. Enc. Dolby

Réglez la distance entre l'enceinte Dolby Atmos Enabled et le plafond.

0.90 m - 3.30 m / 3.0 ft - 11.0 ft

(Défaut : 1.80 m / 6.0 ft)

- Cette option peut être réglée lorsque "Dolby avant", "Dolby surr." ou "Dolby arrière" est réglé sur "Grande" ou "Petite" dans "Config. enceintes".

Param. défaut

Les paramètres "Distances" sont rétablis sur les paramètres par défaut.

Panneau avant

nage

Panneau arrière

216

Télécommande

Contents

Connexions Lecture

Conseil

Annexe

Niveaux

Réglez le volume de la tonalité de test à l'identique à la position d'écoute lorsqu'il est envoyé depuis chaque enceinte.

■ Démar. tonalite d'essai

Un son test est émis depuis l'enceinte sélectionnée.

Pendant l'écoute du son test, ajustez le volume de sortie sur l'enceinte sélectionnée.

-12.0 dB - +12.0 dB (Défaut : 0.0 dB)

• Le paramétrage "Niveaux" est reflété dans tous les modes son.
• Si vous souhaitez régler le niveau du canal pour chaque source d'entrée, effectuez les réglages dans "Réglage niv. Canal". (15 p. 116)
• Lorsque le casque est connecté à la borne PHONES de cet appareil, vous ne pouvez pas régler l'option "Niveaux".

Param. défaut

Les paramètres "Niveaux" sont rétablis sur les paramètres par défaut.

Panneau avant

nage

Panneau arrière

217

Télécommande

Contents

Connexions Lecture

Conseil

Annexe

Crossover

Permet de régler en fonction de la fréquence de limite inférieure des fréquences de base qui peuvent être lues sur chaque enceinte. Voir le manuel des enceintes pour plus de renseignements concernant la fréquence croisée.

Select. H-P

Permet de sélectionner le mode de définition de la fréquence croisée.

Tous(Défaut) :	Permet de régler la même fréquence croisée pour toutes les enceintes.
Individuel :	Permet de sélectionner les points de croisement pour chaque enceinte individuellement.

■ Sélection de la fréquence croisée

40 Hz / 60 Hz / 80 Hz / 90 Hz / 100 Hz / 110 Hz / 120 Hz / 150 Hz / 180 Hz / 200 Hz / 250 Hz (Défaut : 80 Hz)

• Le paramètre "Crossover" peut être réglé lorsque le réglage du paramètre "Mode subwoofer" est "LFE+Main" ou lorsque l'une des enceintes est réglée sur "Petite". (12) p. 219)
• La fréquence croisée par défaut est "80 Hz". Il s'agit du réglage idéal pour un fonctionnement optimal avec la plus grande gamme d'enceintes. Nous recommandons un réglage à une fréquence supérieure à la fréquence croisée lorsque de petites enceintes sont utilisées. Par exemple, effectuez le réglage sur "250 Hz" lorsque la plage de fréquence des enceintes est 250 Hz – 20 kHz.
• Le son endessous de la fréquence de croisement est coupé de la sortie des enceintes définies dans "Petite". Cette fréquence de coupure des graves est émise par le subwoofer ou par les enceintes avant.
• Les enceintes qui peuvent être réglées quand l'option "Individuel" est sélectionnée sont différentes selon le réglage du paramètre "Mode subwoofer". (t p. 219)
• Quand "LFE" est sélectionné, les enceintes réglées sur "Petite" pour "Config. enceintes" peuvent être réglées. Si les enceintes sont réglées sur "Grande", "Total" s'affiche et le réglage ne peut pas être effectué. (15) p. 211
• Lorsque "LFE+Main" est sélectionné, les enceintes peuvent être réglées peu importe le réglage "Config. enceintes". (10 p. 211)
• Les paramètres audio dans "Réglages audio IMAX" sont appliqués pendant la lecture IMAX. (p. 164)

Panneau avant

nage

Panneau arrière

218

Télécommande

Contents Connexions Lecture

Conseils Annexe

Graves

Permet de configurer la reproduction de la gamme de signaux subwoofer et LFE.

■ Mode subwoofer

Permet de sélectionner les signaux de la gamme des graves qui seront reproduits par le subwoofer.

LFE(Défaut) :	Le signal de gamme des graves du canal réglé sur la taille d'enceinte “Petite” est ajouté à la sortie de signal LFE du subwoofer.
LFE+Main :	Le signal de gamme basse de tous les canaux est ajouté à la sortie de signal LFE du subwoofer.

• "Mode subwoofer" peut être réglé lorsque "Config. enceintes" - "Subwoofer" dans le menu est réglé sur autre chose que "Aucun". (r ^2 p. 212)
• Écoutez de la musique ou un film puis sélectionnez le mode produisant les graves les plus puissants.
• Si "Config. enceintes" - "Avant" et "Centrale" sont réglés sur "Grande", et que "Mode subwoofer" est réglé sur "LFE", il se peut que les subwoofers n'émettent aucun son, selon le signal d'entrée ou le mode sonore sélectionné. (17) p. 211) Sélectionnez "LFE+Main" si vous voulez que les signaux des graves soient toujours reproduits par le subwoofer.
• Les paramètres audio dans "Réglages audio IMAX" sont appliqués pendant la lecture IMAX. (164)

■ LPF pour LFE

Permet de régler la gamme d'émission du signal LFE. Réglez cela lorsque vous souhaitez changer la fréquence de lecture (point de filtre passe-bas) du subwoofer.

80 Hz / 90 Hz / 100 Hz / 110 Hz / 120 Hz / 150 Hz / 180 Hz / 200 Hz / 250 Hz (Défaut : 120 Hz)

- Les paramètres audio dans "Réglages audio IMAX" sont appliqués pendant la lecture IMAX. (r ^2 p. 164)

Panneau avant

nage

Panneau arrière

219

Télécommande

Contents Connexions Lecture

Conseils Annexe

Enceintes avant

Permet de définir l'enceinte avant A/B à utiliser pour chaque mode audio.

A(Défaut) :	L’enceinte avant A est utilisée.
B : L’enceinte avant B est utilisée.
A+B :	Les deux enceintes avant A et B sont utilisées.

- Cette option peut être sélectionnée lorsque "Mode affectation" est défini sur "7.1p + Front B". (17 p. 207)

Présélection des HP

Vous pouvez enregistrer deux réglages d'enceinte pour une adaptation aux environnements dans lesquels vous utilisez vos enceintes.

Par exemple, vous pouvez facilement configurer deux préréglages pour basculer entre les réglages de l'égaliseur ou des enceintes mesurés à l'aide de Conf. Audyssey® si les caractéristiques de votre pièce diffèrent en fonction de facteurs tels que l'utilisation de l'écran ou non.

Si vous souhaitez utiliser un préréglage, sélectionnez le préréglage que vous souhaitez utiliser, puis configurez des paramètres tels que Conf. Audyssey® ou les paramètres des enceintes pour enregistrer ces paramètres dans le préréglage que vous avez sélectionné.

Présélection 1 (Défaut) :	Enregistre les paramètres dans Préréglage 1.
Présélection 2 :	Enregistre les paramètres dans Préréglage 2.

- Les paramètres suivants sont enregistrés dans les préréglages.

• "Affectation des Amplis" réglages
• "Config. enceintes" réglages
• "Distances" réglages
• "Niveaux" réglages
  • "Crossover" réglages
• "Graves" réglages
• "Enceintes avant" réglages
• Données "MultEQ® XT32"
• Données "EQ Graphic"

- Ce réglage peut aussi être configuré à l'aide de "Présélection des HP" dans le menu d'option. (p. 121)

Panneau avant

nage

Panneau arrière

220

Télécommande

Contents Connexions Lecture

Conseils Annexe

Réseau

Pour utiliser cet appareil en le connectant à un réseau domestique, vous devez configurer les paramètres réseau.

Si vous effectuez cette opération via DHCP, définissez "DHCP" sur "Marche". (Réglage par défaut.) Cet appareil pourra ainsi utiliser votre réseau domestique.

Lorsque vous affectez une adresse IP à chaque appareil manuellement, vous devez affecter une adresse IP à cet appareil à l'aide des réglages "Adresse IP" et entrer des informations sur votre réseau domestique (LAN) telles que l'adresse de passerelle et le masque de sous-réseau, etc.

Informations

Affichage des informations sur le réseau.

Nom convivial / Connexion / SSID / DHCP / Adresse IP / Adresse MAC (Ethernet) / Adresse MAC (Wi-Fi) / Puissance du signal Wi-Fi

Connexion

Choisissez s'il faut connecter le réseau domestique à un réseau local sans fil ou à un LAN câblé.

Lorsque vous vous connectez au réseau avec un LAN câblé, sélectionnez "Filaire (Ethernet)" après la connexion d'un câble LAN.

Lors de la connexion au réseau avec un réseau local sans fil, sélectionnez "Sans fil (Wi-Fi)" et configurez le "Config. Wi-Fi". (p. 222)

■ Connector avec

Sélectionnez la méthode de connexion au réseau domestique (LAN).

Filaire (Ethernet) :	Utilisez un câble LAN pour se connecter à un réseau.
Sans fil (Wi-Fi)(Défaut) :	Utilisez la fonction de réseau local sans fil (Wi-Fi) pour se connecter à un réseau.

Panneau avant

nage

Panneau arrière

221

Télécommande

Contents Connexions Lecture

Conseils Annexe

Config. Wi-Fi

Connectezvous à un routeur de réseau local sans fil (Wi-Fi). Le routeur peut être connecté par les moyens suivants. Sélectionnez la méthode de connexion en fonction de votre environnement domestique.

■ Recherche de réseaux

Sélectionnez le réseau auquel vous souhaitez vous connecter à partir de la liste des réseaux possibles affichée sur l'écran du téléviseur.

1. Sélectionnez le réseau auquel vous souhaitez vous connecter à partir de la liste des réseaux sans fil. Sélectionnez "Rescan" si le réseau est introuvable.
2. Entrez votre mot de passe et sélectionnez "OK".

■ Utiliser le dispositif iOS

Utilisez votre périphérique iOS (iPhone/iPod/iPad) pour vous connecter au réseau. En connectant votre périphérique iOS à cet appareil en Wi-Fi, l'appareil peut être automatiquement connecté au même réseau que votre périphérique.

1. Sélectionnez "Utiliser le dispositif iOS" sur l'écran du téléviseur.

2. Vérifiez que votre appareil iOS est connecté au routeur du réseau local sans fil (Wi-Fi) et sélectionnez "Denon AVC-X3700H" depuis "CONFIGURER UN HAUT-PARLEUR AIRPLAY..." en bas de l'écran de configuration Wi-Fi de votre appareil iOS.

3. Tapez "Suivant" sur l'écran du périphérique iOS.

- La version du micrologiciel du périphérique iOS doit prendre en charge iOS 7 une version ultérieure.

Panneau avant

nage

Panneau arrière

222

Télécommande

Contents Connexions Lecture

Conseils Annexe

Routeur WPS

Utilisez un routeur compatible WPS pour vous connecter en appuyant sur le bouton.

1. Sélectionnez "Bouton poussoir" sur l'écran du téléviseur.
2. Commutez vers le mode WPS en appuyant sur la touche WPS du routeur auquel vous souhaitez vous connecter.
3. La durée pour appuyer sur la touche varie en fonction du routeur.
4. Sélectionnez "Connector" sur l'écran du téléviseur dans les 2 minutes.

Manuel

Saisissez le nom (SSID) et le mot de passe du réseau auquel vous souhaitez vous connecter.

1. Réglez les éléments suivants.

SSID : Entrez le nom du réseau sans fil (SSID).

Sécurité :

Sélectionnez la méthode de cryptage selon le paramètre de cryptage du point d'accès que vous utilisez.

Mot de passe : Entrez le mot de passe.

1. Sélectionnez "Connector" à la fin du paramétrage.

Panneau avant

nage

Panneau arrière

223

Télécommande

Contents

Connexions Lecture

Conseil

Annexe

• Le paramétrage du réseau local sans fil (Wi-Fi) de cet appareil peut également être configuré à partir d'un ordinateur ou d'une tablette qui prend en charge la connexion au réseau local sans fil.
• Maintenez enfoncées les touches DIMMER et STATUS de l'appareil principal pendant au moins 3 secondes, lorsque l'alimentation est sous tension.
• Connectez le réseau local sans fil du PC ou de la tablette utilisé pour le "Denon AVC-X3700H" lorsque le message "Connectez votre dispositif Wi-Fi au réseau Wi-Fi appelé "Denon AVC-X3700H"." apparaît à l'écran.
• Démarrez le navigateur et saisissez "192.168.1.16/settings/" dans l'URL.
• Utilisez le navigateur pour saisir le paramétrage, sélectionnez "Connector" puis quittez le paramétrage.
• La clé par défaut de cet appareil est réglée sur "1". Définissez la clé par défaut du routeur sur "1" pour utilisation.

Réglages

Configurez l'adresse IP.

• Si vous utilisez un routeur haut débit (fonction DHCP), les informations requises pour la connexion réseau telles que l'adresse IP seront automatiquement configurées puisque la fonction DHCP est réglée sur "Marche" dans les paramètres par défaut de l'appareil.
• Paramétrez les informations de Adresse IP, Masq. sous-rés., Passerelle défaut et du serveur DNS seulement lors de l'attribution d'une adresse IP fixe ou en se connectant à un réseau sans la fonction DHCP.

Réseau/Régages DHCF Arrêt -Adresse IP 000.000.000.000 -Miao, sous-rés. 000.000.000.000 -Passerelle défaut 000.000.000.000 -DNS 000.000.000.000 Enregistrer Annuléz Confiqués automatiquement ou manuellement les paramètres du réseau

Panneau avant

nage

Panneau arrière

224

Télécommande

Contents

Connexions Lecture

Conseil

Annexe

DHCP

Permet de sélectionner la manière de se connecter au réseau.

Marche (Défaut) :	Permet de configurer les réglages réseau automatiquement à partir de votre routeur.
Arrêt :	Permet de configurer les réglages réseau manuellement.

Adresse IP

Régler l'adresse IP dans les limites indiquées ci-dessous.

- La fonction Network Audio ne peut pas être utilisée si d'autres adresses IP sont réglées.

CLASS A : 10.0.0.1 - 10.255.255.254

CLASS B : 172.16.0.1 - 172.31.255.254

CLASS C : 192.168.0.1 - 192.168.255.254

■ Masq. sous-rés.

Lorsque vous connectez directement un modem xDSL ou un adaptateur terminal à cet appareil, entrez le masque de sous-réseau indiqué dans la documentation donnée par votre fournisseur. Entrer en général "255.255.255.0".

■ Passerelle défaut

Lorsque vous êtes connecté à une passerelle (routeur), entrez son adresse IP.

DNS

Entrez l'adresse du DNS indiquée dans la documentation donnée par votre fournisseur.

• Si vous ne pouvez pas vous connecter à internet, vérifiez à nouveau les connexions et la configuration. (17 p. 75)
• Si vous ne savez pas vérifier une connexion internet, contactez votre ISP (Internet Service Provider) ou le fournisseur de votre ordinateur.

Panneau avant

nage

Panneau arrière

225

Télécommande

Contents

Connexions Lecture

Conseils

Annexe

Commande réseau

Active la communication réseau en mode Veille.

Arrêt en veille(Défaut) :	Arrêt des fonctions réseau en veille.
Toujours actif :	Le réseau est activé en mode veille. L’unité principale peut être contrôlée avec un contrôleur compatible réseau.

- En utilisant la fonction de contrôle Internet, Denon 2016 AVR Remote App ou HEOS App, réglez le paramétrage "Commande réseau" sur "Toujours actif".

REMARQUE

- Si "Commande réseau" est réglé sur "Toujours actif", l'appareil consomme plus d'énergie en mode veille.

Nom convivial

Le nom convivial est le nom par lequel cet appareil est désigné sur le réseau. Vous pouvez modifier le nom convivial selon vos préférences.

Nom convivial

Sélectionnez un nom convivial à partir de la liste.

Quand vous sélectionnez "Autre", vous pouvez modifier le nom convivial selon vos préférences.

Home Theater / Living Room / Family Room / Guest Room / Kitchen / Dining Room / Master Bedroom / Bedroom / Den / Office / Autre

• Vous pouvez entrer jusqu'à 30 caractères.
• Lors de la première utilisation, le nom convivial par défaut est "Denon AVC-X3700H".

Param. défaut

Permet de restaurer à sa valeur par défaut le nom convivial, qui a été modifié.

Panneau avant

nage

Panneau arrière

226

Télécommande

Contents Connexions Lecture

Conseils Annexe

Diagnostic

Permet de vérifier la connexion réseau.

■ Connexion physique

Permet de vérifier la connexion physique du port LAN.

OK

Erreur :	Le câble LAN n'est pas connecté.
	Vérifiez la connexion.

- Lorsque connecté via un réseau local sans fil, "Connexion Sans fil (Wi-Fi)" s'affiche.

■ Accès routeur

Permet de vérifier la connexion entre l'appareil et le routeur.

OK

Erreur :

Échec de la communication avec le routeur. Vérifiez les paramètres du routeur.

■ Accès Internet

Permet de vérifier si cet appareil a accès à Internet (WAN).

OK
Erreur :	Échec de la connexion à Internet. Vérifiez l'environnement de connexion Internet ou les paramètres du routeur.

AirPlay

Réglages pour Apple AirPlay.

Marche(Défaut) :	Active Apple AirPlay.
Arrêt : Désactive Apple AirPlay.

Panneau avant

nage

Panneau arrière

227

Télécommande

Contents

Connexions Lecture

Conseil

Annexe

Compte HEOS

Effectuez les réglages Compte HEOS.

Un Compte HEOS est nécessaire pour utiliser Favoris HEOS.

Le menu affiché diffère selon l'état du Compte HEOS.

Vous ne vous êtes pas connecté

■ J'ai un compte HEOS

Si vous avez déjà créé un Compte HEOS, entrez votre identifiant et votre mot de passe pour vous connecter.

■ Créer un compte

Si vous n'avez pas de Compte HEOS, créez un nouveau Compte HEOS.

■ Mot de passe oublié

En cas d'oubli du mot de passe, un courriel expliquant comment le réinitialiser vous sera envoyé.

Vous êtes déjà connecté

Identifiez-vous

Le Compte HEOS en cours s'affiche.

■ Changer l'emplacement

Modifier les paramètres régionaux pour le Compte HEOS en cours.

■ Changer le mot de passe

Modifier le mot de passe pour le Compte HEOS en cours.

■ Supprimer le compte

Supprimer le Compte HEOS en cours.

Déconnexion

Se déconnecter du Compte HEOS en cours.

Panneau avant

nage

Panneau arrière

228

Télécommande

Contents Connexions Lecture

Conseils Annexe

Général

Effectuer d'autres réglages.

Langue

Permet de régler la langue d'affichage du menu sur l'écran du téléviseur.

English / Deutsch / Français / Italiano / Español / Nederlands / Svenska / Русский / Polski(Défaut : English)

- "Langue" peut aussi être réglé avec la procédure suivante. Cependant, l'écran du menu ne s'affiche pas. Suivez les instructions affichées pour procéder aux réglages.

1. Appuyez longuement sur le bouton de l'unité principale ZONE2 SOURCE et STATUS en même temps pendant au moins 3 secondes. "V.Format:" s'affiche sur l'écran.
2. Appuyez deux fois sur DIMMER sur l'appareil principal. "Lang.:" s'affiche sur l'écran.
3. Utilisez SOUND MODE ou PURE DIRECT sur l'appareil principal et définissez la langue.
4. Appuyez sur STATUS sur l'appareil principal pour terminer le réglage.

ECO

Configurez le paramétrage du ECO Mode et du mode veille automatique.

■ Mode ECO

Ce mode peut réduire la consommation d'énergie et la production de chaleur de cet appareil lorsqu'il est sous tension.

Ceci est obtenu en réduisant la ligne d'alimentation de l'amplificateur de puissance, et par conséquent la puissance maximale de sortie.

Panneau avant

nage

Panneau arrière

229

Télécommande

Contents Connexions Lecture

Conseils Annexe

Marche :	Les économies d’énergie sont toujours activées, quel que soit le volume ou le signal d’entrée.
Automatique (Défaut) :	Ceci vous offre le meilleur équilibre entre les économies d’énergie et la puissance de sortie maximale :Aux faibles niveaux de volume, les économies d’énergie sont activées. Si vous augmentez le volume sonore, les économies d’énergie sont automatiquement désactivées, ce qui vous permet de bénéficier d’une puissance de sortie maximale sans distorsion.Si le volume est réglé à un niveau élevé mais qu’aucun signal d’entrée n’est détecté pendant plus de 2 minutes, cet appareil activera des économies d’énergie. Lorsqu’un signal d’entrée est détecté à nouveau ou que la source d’entrée est modifiée, cet appareil désactivera automatiquement à nouveau les économies d’énergie aux niveaux de volume élevés.
Arrêt :	Aucune économie d’énergie.

• Lorsque l'appareil bascule entre les différents états d'économie d'énergie en "Mode ECO : Automatique", vous pourriez entendre un cliquetis provenant de l'intérieur de cet appareil, ceci est normal.
• Si le contenu est mis en pause pendant plus de 2 minutes et que la lecture reprend depuis la même source aux niveaux existants de volume élevés, il peut y avoir un court délai avant que la puissance maximale ne soit rétablie.
• "Mode ECO" peut également être modifié en appuyant sur ECO √ sur la télécommande.

Panneau avant

nage

Panneau arrière

230

Télécommande

Contents Connexions Lecture

Conseils Annexe

■ Marche (par défaut)

Réglez le mode sur le mode ECO lorsque l'appareil est sous tension.

Dernière (Défaut) :	Le Mode ECO sera réglé sur les réglages précédent avant la mise hors tension de l'alimentation.
Marche :	Lorsque l'appareil est sous tension, le mode sera toujours commuté vers Mode ECO dans “Marche”.
Automatique :	Lorsque l'appareil est sous tension, le mode sera toujours commuté vers Mode ECO dans “Automatique”.
Arrêt :	Lorsque l'appareil est sous tension, le mode sera toujours commuté vers Mode ECO dans “Arrêt”.

■ Affichage à l'écran

Affichez la consommation électrique de cet appareil à l'aide d'un compteur sur l'écran du téléviseur.

Toujours actif :	Affichez toujours le compteur sur l’écran du téléviseur.
Automatique (Défaut) :	Affichez le compteur lors du changement de mode ou de volume.

Arrêt : Ne pas afficher le compteur.

Panneau avant

nage

Panneau arrière

231

Télécommande

Contents Connexions Lecture

Conseils Annexe

Veille auto

Paramétrez de manière à ce que l'alimentation de l'appareil commute automatiquement en mode veille.

MAIN ZONE

Permet de régler la durée avant le basculement en mode veille auto lorsqu'aucun signal audio ou vidéo n'est émis de cet appareil. Avant que l'appareil n'entre en mode veille, "Veille auto" s'affiche sur l'écran de l'appareil, ainsi que sur l'écran du menu.

60 min :	L'appareil passe en mode veille au bout de 60 minutes.
30 min :	L'appareil passe en mode veille au bout de 30 minutes.
15 min (Défaut) :	L'appareil passe en mode veille au bout de 15 minutes.
Arrêt :	L'appareil ne passe pas automatiquement au mode veille.

ZONE2

Lorsqu'il n'y a aucune opération pendant une certaine période de temps définie ici, l'appareil se met automatiquement hors tension même s'il y a une entrée audio ou vidéo.

8 heures :	Met la ZONE2 en état de veille au bout d'environ 8 heures.
4 heures :	Met la ZONE2 en état de veille au bout d'environ 4 heures.
2 heures :	Met la ZONE2 en état de veille au bout d'environ 2 heures.
Arrêt (Défaut) :	Ne met pas automatiquement la ZONE2 en état de veille.

Panneau avant

nage

Panneau arrière

232

Télécommande

Contents Connexions Lecture

Conseils Annexe

Émetteur Bluetooth

Configurez l'émetteur Bluetooth de cet appareil.

Réglé pour utiliser un casque Bluetooth pour écouter le son reproduit dans la MAIN ZONE.

■ Émetteurs

Permet d'activer/de désactiver l'émetteur Bluetooth.

Arrêt(Défaut) :	Permet de désactiver la fonction d’émetteur Bluetooth.
Marche :	Permet d’activer la fonction d’émetteur Bluetooth.

■ Mode de sortie

Permet de sélectionner la méthode de sortie audio.

Bluetooth + HP(Valeur par défaut):	Le son est transmis au casque Bluetooth et aux enceintes de la zone principale.
Bluetooth uniquement:	Le son est transmis uniquement au casque Bluetooth.

■ Appareil raccordé

Affiche le périphérique Bluetooth connecté à cet appareil.

■ Liste des périphériques

Les appareils disponibles sont affichés dans la liste dès que vous démarrez le mode de jumelage sur les écouteurs Bluetooth que vous souhaitez connecter. Sélectionnez vos écouteurs Bluetooth dans la liste pour les jumeler.

Cet appareil ne peut être jumelé qu'avec un seul casque Bluetooth à la fois. Toutefois, il est possible d'enregistrer jusqu'à 8 casques Bluetooth. Commutez entre les appareils enregistrés depuis Liste des périphériques dans le menu de configuration "Émetteur Bluetooth".

Pour supprimer de la liste un appareil Bluetooth enregistré, utilisez les boutons △▽ pour le sélectionner, puis appuyez sur le bouton OPTION et sélectionnez "Oubliez cet appareil".

• "Mode de sortie" peut également être configuré à partir de "Émetteur Bluetooth" dans le menu d'options.
• Les enceintes Bluetooth compatibles avec le profil A2DP peuvent être connectées en suivant les mêmes étapes que pour connecter un casque Bluetooth.

REMARQUE

• Les fonctions d'émetteur et de récepteur Bluetooth ne peuvent pas être utilisées simultanément. Les paramètres de ce menu ne sont pas disponibles lorsque vous écoutez de la musique sur un périphérique Bluetooth dans une zone.
• Même lorsque "Émetteurs" est réglé sur "Marche", vous pouvez appuyer sur Bluetooth sur la télécommande pour sélectionner la source "Bluetooth" et activer la fonction de récepteur Bluetooth. Pour écouter de la musique stockée sur des périphériques Bluetooth, tels que les smartphones sur cet appareil, appuyez sur Bluetooth sur la télécommande pour commuter la source d'entrée sur Bluetooth, puis reconnectez le périphérique Bluetooth.
• Les paramètres du menu pour l'émetteur Bluetooth ne sont pas disponibles lorsque cet appareil est regroupé dans l'application HEOS.

Panneau avant

nage

Panneau arrière

233

Télécommande

Contents Connexions Lecture

Conseils Annexe

Config. de ZONE2

Permet de régler les paramètres de lecture audio avec un système ZONE2.

- Les valeurs réglées pour "Limite volume" et "Vol. allumage" s'affichent en fonction du réglage spécifié pour le volume "Échelle". (16 p. 169)

Graves

Réglage des graves.

-10 dB - +10 dB (Défaut : 0 dB)

Aigüs

Réglage des aigus.

-10 dB - +10 dB (Défaut : 0 dB)

■ Filtre passe-haut

Réglages de la coupure des basse pour réduire la distorsion des basses.

Marche : Les basses sont atténuées.

Arrêt (Défaut) : Les basses ne sont pas atténuées.

Niveau canal Gauche

Ajuster le niveau du canal gauche.

-12 dB - +12 dB (Défaut : 0 dB)

Niveau canal Droit

Ajuster le niveau du canal droit.

-12 dB - +12 dB (Défaut : 0 dB)

Canal

Régler si la lecture est en stéréo ou monaurale.

Stéréo (Défaut) : Sélectionner la sortie stéréo.

Mono : Sélectionner la sortie monaurale.

Panneau avant

nage

Panneau arrière

234

Télécommande

Contents

Connexions Lecture

Conseil

Annexe

Audio HDMI

Sélectionne le format du signal audio pour la lecture d'une source HDMI dans ZONE2.

Via(Défaut) :	Le signal audio HDMI passe par cette unité vers l'appareil dans la ZONE2.
PCM :	L'entrée du signal audio HDMI dans cet appareil est convertie en un signal PCM qui peut être émis des bornes ZONE2 PRE OUT ou des bornes des enceintes.

Niveau volume

Réglez le niveau de sortie du volume.

Variable(Défaut) :	Le volume peut être réglé.
1 – 98(-79 dB – 18 dB) :	Le volume est fixé au niveau souhaité.Impossible de régler le volume avec la télécommande.

- La valeur en décibels (dB) s'affiche lorsque le paramétrage "Échelle" est défini sur “-79.5 dB - 18.0 dB”. (Tép. 169)

■ Limite volume

Réglages de volume maximum.

60 - 80 (-20 dB - 0 dB)

(Défaut : 70 (-10 dB))

Arrêt : Ne pas utiliser de volume maximum.

• Cette option peut être sélectionnée lorsque "Niveau volume" est défini sur "Variable". (r ^1 p. 235)
• La valeur en décibels (dB) s'affiche lorsque le paramétrage "Échelle" est défini sur "-79.5 dB - 18.0 dB". (p. 169)

Vol. allumage

Définir le volume à la mise en marche de l'appareil.

Dernière(Défaut) :	Utiliser les réglages mémorisés à partir de la dernière session.
Sourdine :	Toujours passer en sourdine au démarrage de l'appareil.
1 – 98(-79 dB – 18 dB) :	Le volume est réglé au niveau défini.

• Cette option peut être sélectionnée lorsque "Niveau volume" est défini sur "Variable". (17 p. 235)
• La valeur en décibels (dB) s'affiche lorsque le paramétrage "Échelle" est défini sur "-79.5 dB - 18.0 dB". (p. 169)

Panneau avant

nage

Panneau arrière

235

Télécommande

Contents Connexions Lecture

Conseils Annexe

Niveau sourdine

Régler le niveau d'atténuation pendant la mise en sourdine.

Complet

(Défaut) :

Le son est complètement coupé.

-40 dB : Le son est abaissé de 40 dB.
-20 dB : Le son est abaissé de 20 dB.

Renommer zone

Changez le titre d'affichage de chaque zone selon votre choix.

MAIN ZONE / ZONE2

Param. défaut :

Le réglage par défaut est restauré pour éditer le nom de zone.

- Vous pouvez entrer jusqu'à 10 caractères.

Sélect.Rapid.Nom

Changez le nom de sélection rapide qui s'affiche sur l'écran du téléviseur pour celui que vous préférez.

Sélect. rapide 1 / Sélect. rapide 2 / Sélect. rapide 3 / Sélect. rapide 4

Param. défaut :

Le réglage par défaut est restauré pour éditer le nom de sélection rapide.

- Vous pouvez entrer jusqu'à 16 caractères.

Panneau avant

nage

Panneau arrière

236

Télécommande

Contents Connexions Lecture

Conseils Annexe

Sortie Trigger

Sélectionnez les conditions d'activation du déclenchement.

Pour des détails sur la manière de connecter les prise TRIGGER OUT, voir "Borne TRIGGER OUT" (p. 78).

☐ Lors du réglage de la zone (MAIN ZONE / ZONE2)

L'activation de la Sortie Trigger se fait par l'intermédiaire d'un lien à l'alimentation de la zone réglée sur "Marche".

□ Lors du réglage de la source d'entrée

Activez le déclenchement si la source d'entrée réglée sur "Marche" est sélectionnée.

□ Lors du réglage pour le moniteur HDMI

Activez le trigger si le moniteur HDMI réglé sur "Marche" est sélectionné.

Marche :

Activez le Trigger dans ce mode.

---: N'activez pas le Trigger dans ce mode.

Afficheur façade

Permet de régler les paramètres relatifs à l'afficheur.

Atténuateur

Régler la luminosité d'affichage de cet appareil.

Clair

Luminosité d'affichage normale.

(Défaut) :

Atténuer : Luminosité d'affichage réduite.

Sombre : Luminosité très faible.

Arrêt : Désactiver l'affichage.

- Vous pouvez également ajuster l'affichage en tournant la molette DIMMER sur l'appareil principal.

Panneau avant

nage

Panneau arrière

237

Télécommande

Contents Connexions Lecture

Conseils Annexe

Micrologiciel

Permet de vérifier les dernières informations micrologicielles relatives aux mises à jour et mises à niveau, de mettre à jour le micrologiciel et de régler l'affichage des messages de notification pour les mises à niveau.

■ Vérifier mise à jour

Vérifier pour les mises à jour du micrologiciel.

Le micrologiciel peut être mis à jour si la mise à jour du micrologiciel a été publiée.

Màj maintenant :

Effectuez le processus de mise à jour.Lorsque la mise à jour démarre, l’écran de menu se ferme. Pendant la mise à jour, la progression s’affiche sur l’écran.

Mettre à jour plus tard : Mettre à jour plus tard.

• Cet appareil relance automatiquement la mise à jour si la mise à jour échoue. S'il n'est pas possible d'effectuer encore une mise à jour, le message "Update Error" apparaît sur l'affichage, suivi de l'un des messages suivants. Consultez "Dépistage des pannes" – "Messages d'erreur de mise à jour/mise à niveau" pour de l'information sur les messages d'erreur de mise à jour. (☎ p. 269) Vérifiez les conditions en fonction du message et réessayez d'effectuer la mise à jour.
• Ce menu ne peut pas être sélectionné lorsque "Autorise mise à jour" est réglé sur "Arrêt".

■ Mise à jour auto.

Active les Mises à Jour Automatiques pour que les futures mises à jour soient téléchargées et installées automatiquement lors de la mise en veille de l'appareil.

□ Mise à jour auto.

Cet appareil fera automatiquement la mise à jour la plus récente en micrologiciel lors de sa mise en veille.

Marche : Active les Mises à Jour Automatiques.

Arrêt(Défaut) :

Désactive les Mises à Jour Automatiques.

Fuseau horaire

Changer le fuseau horaire.

Définir le fuseau horaire qui correspond à votre zone géographique.

- Ce menu ne peut pas être sélectionné lorsque "Autorise mise à jour" est réglé sur "Arrêt".

Panneau avant

nage

Panneau arrière

238

Télécommande

Contents Connexions Lecture

Conseils Annexe

■ Autorise mise à jour

Activer ou désactiver les mises à jour et mises à niveau pour cet appareil.

Marche (Défaut) :	Permet à cet appareil de recevoir des mises à jour et mises à niveau.
Arrêt :	Empêche cet appareil de recevoir des mises à jour et mises à niveau.

- Ce paramètre cause des incompatibilités entre l'appareil et HEOS App.

■ Notifi. de mise à niv.

Lorsque la mise à niveau la plus récente est disponible, un message de notification s'affiche sur l'écran du téléviseur à la mise sous tension. Le message d'information s'affiche pendant environ 40 secondes lorsque l'appareil est mis sous tension.

Marche (Défaut) :	Affiche le message de mise à niveau.
Arrêt :	N'affiche pas le message de mise à niveau.

- Ce menu ne peut pas être sélectionné lorsque "Autorise mise à jour" est réglé sur "Arrêt".

Panneau avant

nage

Panneau arrière

239

Télécommande

■ Ajoutez nouvelle option

Permet d'afficher les nouvelles fonctions qui peuvent être téléchargées sur cet appareil et d'effectuer la mise à niveau.

Ver. mise à jour :	Permet d'afficher les éléments à mettre à niveau.
Statut mise à niv. :	Permet d'afficher une liste des fonctions supplémentaires disponibles grâce à la mise à niveau.
Mise à niveau :	Lancer le processus de mettre à niveau.Lorsque la mise à niveau démarre,l'écran de menu se ferme. Pendant la mise à niveau, la durée écoulée s'affiche.

• Les informations concernant les fonctions "Mettre à jour" et "Ajoutez nouvelle option" seront publiées sur le site Internet Denon chaque fois que des plans les concernant seront arrêtés. Voir le site Web de Denon pour plus de détails concernant les mises à niveau.
• Quand la procédure est terminée, "Enregistré" s'affiche dans ce menu et les mises à niveau peuvent être exécutées. Si la procédure n'a pas été effectuée, "----" s'affiche.
  Le code ID indiqué sur cet écran est nécessaire pour effectuer cette procédure.
  Le code ID peut également être affiché en appuyant sur les touches SOUND MODE et STATUS de l'appareil principal et en les maintenant enfoncées pendant au moins 3 secondes.
• Si la mise à niveau a échoué, le message "Upgrade Error" apparaît sur l'affichage. Consultez "Dépistage des pannes" – "Messages d'erreur de mise à jour/mise à niveau" pour de l'information sur les messages d'erreur de mise à niveau. (125 p. 269)
  Vérifiez les réglages et l'environnement réseau puis effectuez à nouveau la mise à niveau.
• Ce menu ne peut pas être sélectionné lorsque "Autorise mise à jour" est réglé sur "Arrêt".

Remarques concernant l'utilisation de "Mettre à jour" et "Ajoutez nouvelle option"

• Pour utiliser ces fonctions, votre système doit avoir les spécifications et les réglages nécessaires à une connexion Internet. (15 p. 75)
• Ne coupez pas l'alimentation tant que l'actualisation ou mise à niveau n'est pas terminée.
• Environ 1 heure est nécessaire pour que la procédure de mise à jour/mise à niveau soit terminée.
• Lorsque l'actualisation / mise à niveau démarre, les opérations normales de cet appareil ne peuvent plus être effectuées jusqu'à la fin de la actualisation / mise à niveau. Dans certains, cas, l'opération peut réinitialiser les données sauvegardées notamment pour les paramètres de cet appareil.
• En cas d'échec de la mise à jour ou de la mise à niveau, appuyez sur la touche ⏻ de l'appareil et maintenez-la enfoncée pendant plus de 5 secondes, ou bien débranchez le cordon d'alimentation et rebranchez-le. Après environ 1 minute, "Please wait" apparaît à l'écran et la mise à jour redémarre. Si l'erreur se répète, vérifiez l'environnement du réseau.

Panneau avant

nage

Panneau arrière

240

Télécommande

Contents Connexions Lecture

Conseils Annexe

Informations

Affichage d'informations sur les réglages cet appareil, les signaux d'entrée etc.

Audio

Affiche les informations audio pour MAIN ZONE.

Mode son : Le mode audio actif s'affiche.

Signal d'entrée : Le type de signal d'entrée s'affiche.
Format :	Le nombre de canaux de signal d'entrée (présence de canaux avant, surround, LFE) s'affiche.
Fréq. échantillonnage. :	La fréquence d'échantillonnage du signal d'entrée s'affiche.
Décalage :	La valeur de correction de la normalisation des dialogues s'affiche.
Drapeau :	Il s'affiche en entrant les signaux avec canal surround arrière. “MATRIX” s'affiche avec les signaux d'entrée DTS-ES Matrix, “DISCRETE” avec les signaux DTS-ES Discrete.

■ Vidéo

Affiche les signaux d'entrée/de sortie HDMI et les informations du moniteur HDMI pour MAIN ZONE.

Infos signal HDMI

Résolutions / HDR / Espace couleurs / Profondeur pixel / ALLM / QMS / QFT

Moniteur HDMI 1 / Moniteur HDMI 2

Interface / HDR / Résoluti. support. / Fonctions améliorées

- A ou B peut être affiché à la fin de "Resolution". A représente "Uncompressed Video" et B représente "Compressed Video".

ZONE

Permet d'afficher des infos sur les réglages actuels.

MAIN ZONE :	Cet élément présente des infos sur les réglages de la MAIN ZONE. L'information affichée est différente en fonction de la source d'entrée.
ZONE2 :	Cet élément présente des informations sur les réglages de la ZONE2.

Panneau avant

nage

Panneau arrière

241

Télécommande

Contents

Connexions Lecture

Conseil

Annexe

Micrologiciel

Version :	Affiche les informations relatives au micrologiciel actuel.
DTS Version :	Affiche la version DTS en cours.

Notification

Affiche et règle les notifications.

De même, permet d'afficher ou non la notification lorsque l'alimentation est sous tension.

Alertes de notification

Marche (Défaut) :	Des messages de notification sont affichés.
Arrêt :	Les messages de notification ne sont pas affichés.

- Appuyez sur INFO sur la télécommande pour afficher le nom de la source actuelle, le volume, le nom du mode audio et d'autres informations dans la partie inférieure de l'écran.

Données d'utilisation

Pour nous aider à améliorer nos produits et le service client, Denon collecte des informations de manière anonyme sur la manière dont vous utilisez votre appareil (telles que les sources d'entrée, les modes audio et les réglages des enceintes fréquemment utilisés).

Denon ne transmettra jamais les informations collectées à des parties tierces.

Oui :	Ils fournissent des informations sur l’état du fonctionnement de cet appareil.
Non :	Ne fournit pas d’informations sur l’état de fonctionnement de cet appareil.

Sauveg. & charger

Enregistrez et restaurez le paramétrage du périphérique à l'aide d'un dispositif mémoire USB.

• Utilisez un dispositif de mémoire USB qui dispose d'au moins 128 Mo d'espace libre et qui est formaté en FAT32. Il est possible que les données ne puissent s'Enregistrer/se Charger correctement dans certains dispositifs de mémoire USB.
• L'Enregistrement/le Chargement des données peut prendre jusqu'à 10 minutes. Ne coupez pas l'alimentation jusqu'à ce que le processus soit terminé.

■ Sauvegarder Configuration

Le paramétrage de l'appareil actuel est enregistré sur le dispositif mémoire USB.

Lorsque le paramétrage est enregistré correctement, "Saved" apparaît sur l'écran et le fichier "config.avr" est créé sur le dispositif mémoire USB.

- Ne modifiez pas le nom de fichier du fichier créé. Cela empêchera ainsi le fichier d'être reconnu comme un fichier de paramétrage lors de la restauration.

■ Charger Configuration

Le paramétrage enregistré sur le dispositif mémoire USB est restauré. Lorsque le paramétrage est correctement restauré, "Loaded" s'affiche sur l'écran et l'unité redémarre automatiquement.

Panneau avant

nage

Panneau arrière

243

Télécommande

Contents Connexions Lecture

Conseils Annexe

Verrou de config.

Protection des réglages contre toute modifications involontaire.

Verrouillez

Marche : Activer la protection.

Arrêt

(Défaut) :

Désactiver la protection.

- Lorsque vous annulez le réglage, mettez "Verrouillez" sur "Arrêt".

REMARQUE

- Lorsque "Verrouillez" est réglé sur "Marche", aucun élément de réglage ne s'affiche à l'exception de "Verrou de config."

Réinitialiser

Restaure le réglage aux valeurs d'usine par défaut.

Vous pouvez appliquer l'initialisation à l'ensemble des réglages de l'appareil ou aux réglages du réseau uniquement.

■ Tous les réglages

Tous les réglages sont réinitialisés aux valeurs d'usine par défaut.

■ Paramètres réseau

Les réglages du réseau sont réinitialisés aux valeurs d'usine par défaut.

• Avant de rétablir le paramétrage par défaut, utilisez la fonction "Sauveg. & charger" dans le menu pour enregistrer et restaurer les détails des divers paramétrages configurés de l'appareil. (T ^2 p. 243)
• L'opération de "Réinitialiser" peut être également effectuée par le biais de la touche sur l'appareil principal. Pour plus de détails sur la réinitialisation de tous les réglages aux valeurs d'usine par défaut, voir "Réinitialisation des réglages d'usine" (17 p. 270), et pour plus de détails sur la réinitialisation des réglage du réseau aux valeurs d'usine par défaut, voir "Réinitialisation des réglages du réseau" (17 p. 271).

REMARQUE

- Ne débranchez pas l'alimentation, ni ne mettez l'appareil hors tension au cours de l'initialisation des réglages du réseau.

Panneau avant

nage

Panneau arrière

244

Télécommande

Contents Connexions Lecture

Conseils Annexe

Limiter la zone d'opération avec la télécommande

ZONE2 ZONE SELECT SETUP ZONE2 SETUP SETUP

Les opérations de ZONE2 peuvent être désactivées avec la télécommande.
1 Maintenir enfoncé ZONE2 et SETUP. Les touches MAIN et ZONE2 clignotent.
■ Annulation du paramétrage
1 Maintenez enfoncées ZONE2 et SETUP tout en configurant le paramétrage. Les touches MAIN et ZONE2 clignotent et le paramétrage est annulé.

Panneau avant

nage

Panneau arrière

245

Télécommande

Contents

Connexions

Lecture

Réglages

Conseils

Annexe

Contenu

Conseils

Je souhaite que le volume ne soit pas trop fort par erreur 247

Je souhaite maintenir le volume au même niveau lorsque je mets l'appareil sous tension 247

Je souhaite avoir le subwoofer toujours en sortie audio 247

Je souhaite une meilleure clarté des voix dans les films 247

Je souhaite maintenir les basses et la clarté pendant la lecture à un niveau de volume faible 247

Je souhaite ajuster automatiquement la différence de niveau du volume dans le contenu, tel que la télévision et les films 247

Je souhaite régler l'environnement d'écoute optimisé après la modification de la configuration/position des enceintes ou la modification d'une enceinte pour une nouvelle 248

Je souhaite associer une vidéo à la musique actuelle 248

Je souhaite ignorer les sources d'entrée inutilisées 248

Je souhaite profiter de la même musique dans toutes les zones de la maison, soirée, etc. 248

Je souhaite minimiser le délai des signaux vidéo lorsque je joue à un jeu sur ma console de jeux 248

Je souhaite utiliser cet appareil à l'aide de la télécommande du téléviseur 248

Dépistage des pannes

L'alimentation ne se met pas sous/hors tension 250
Les opérations ne peuvent pas être effectuées via la télécommande 251
L'affichage sur cet appareil n'affiche rien 251
Aucun son n'est émis 252
L'audio souhaité n'est pas émis	253
Le son est interrompu ou on entend des bruits	256
Aucune vidéo ne s'affiche sur le téléviseur	257
L'écran du menu ne s'affiche pas sur le téléviseur	259
La couleur de l'écran du menu et le contenu des opérations affichées sur le téléviseur est différente de la normale	259
Impossible de lire AirPlay	260
Impossible de lire les dispositifs mémoire USB	261
Impossible de lire le Bluetooth	262
Impossible de lire la radio Internet	264
Impossible de lire les fichiers musiques sur le PC ou le NAS	265
Plusieurs services en ligne ne peuvent pas être lus 266
La fonction HDMI Contrôle ne fonctionne pas	266
Impossible de se connecter à un réseau local sans fil	267
Lors de l'utilisation de HDMI ZONE2, les dispositifs ne fonctionnent pas correctement	268
Messages d'erreur de mise à jour/mise à niveau	269

Panneau avant

Affichage

Panneau arrière

246

Télécommande

Index

Contents

Connexions Lecture Réglages

Annexe

Conseils

Je souhaite que le volume ne soit pas trop fort par erreur

• Réglez la limite supérieure du volume pour "Limite volume" préalablement dans le menu. Ceci empêche des enfants ou d'autres personnes de trop augmenter le volume par erreur. Vous pouvez définir ceci pour chaque zone. ("Volume" (p. 169), "Limite volume" (p. 235))
• Par défaut, le réglage de volume lorsque l'alimentation a été préalablement réglée sur veille sur cet appareil est appliquée à la prochaine mise sous tension sans aucune modification. Pour utiliser un niveau de volume fixe, réglez le niveau du volume à la mise sous tension pour "Vol. allumage" dans le menu. Vous pouvez définir ceci pour chaque zone. ("Volume" (p. 169), "Vol. allumage" (p. 235))

Je souhaite maintenir le volume au même niveau lorsque je mets l'appareil sous tension

Je souhaite avoir le subwoofer toujours en sortie audio

- En fonction des signaux d'entrée et du mode audio, le subwoofer peut ne pas transmettre d'audio. Lorsque "Mode subwoofer" dans le menu est réglé sur "LFE+Main", vous pouvez faire en sorte que le subwoofer transmette toujours de l'audio. (p. 219)

Je souhaite une meilleure clarté des voix dans les films

- Utilisez "Réglage niv Dialog" dans le menu pour ajuster le niveau ("Réglage niv Centrale"). (16) p. 160)

Je souhaite maintenir les basses et la clarté pendant la lecture à un niveau de volume faible

- Réglez “Dynamic EQ” dans le menu sur “Marche”. Ce réglage corrige les caractéristiques de fréquence pour vous permettre de profiter d’un audio cristallin sans perte de basses même pendant la lecture à un faible niveau de volume. (171)

Je souhaite ajuster automatiquement la différence de niveau du volume dans le contenu, tel que la télévision et les films

- Paramétrez l'option "Dynamic Volume" du menu. Les modifications du niveau du volume (entre les scènes calmes et les scènes bruyantes) dans les contenus lus sur le téléviseur ou dans les films sont automatiquement ajustés au niveau souhaité. (17 p. 172)

Panneau avant

nage

Panneau arrière

247

Télécommande

Contents

Connexions Lecture Réglages

Annexe

Je souhaite régler l'environnement d'écoute optimisé après la modification de la configuration/position des enceintes ou la modification d'une enceinte pour une nouvelle

- Effectuez "Conf.Audyssey®". Ceci optimise automatiquement les réglages des enceintes pour le nouvel environnement d'écoute. (19 p. 194)

Je souhaite associer une vidéo à la musique actuelle

- Réglez “Sélect. Vidéo” dans le menu d'options sur “Marche”. Vous pouvez associer la musique en cours avec la source vidéo de votre choix à partir d'un décodeur ou d'un DVD, etc. tout en écoutant de la musique depuis un CD, une cellule phono, HEOS Music, USB ou Bluetooth. (12) p. 118)

Je souhaite ignorer les sources d'entrée inutilisées

- Réglez les sources d'entrée sur "Masquer les sources" dans le menu. Ceci vous permet d'ignorer les sources d'entrée inutilisées lorsque vous faites pivoter la molette SOURCE SELECT de cet appareil. (193)

Je souhaite profiter de la même musique dans toutes les zones de la maison, soirée, etc.

- Réglez "Toutes zones stéréo" dans le menu d'options sur "Démarrer". Vous pouvez lire dans une autre pièce (ZONE2) la musique qui est lue au même moment dans MAIN ZONE. (p. 120)

Je souhaite minimiser le délai des signaux vidéo lorsque je joue à un jeu sur ma console de jeux

- Lorsque la vidéo est retardée par rapport aux fonctionnements des touches avec le contrôleur sur la console de jeux, réglez "Mode vidéo" dans le menu sur "Jeu". (127 p. 183)

Je souhaite utiliser cet appareil à l'aide de la télécommande du téléviseur

- Sélectionnez "AV Receiver" dans un menu du téléviseur tel que "Entrée"* ou "Utiliser un appareil HDMI raccordé"*. Le Menu intelligent de cet appareil s'affiche sur le téléviseur. Vous pouvez utiliser ce Menu intelligent à l'aide de la télécommande de votre téléviseur.

* La méthode de sélection diffère en fonction du téléviseur. Consultez le manuel de l'utilisateur de votre téléviseur pour plus de détails.

Panneau avant

hage

Panneau arrière

248

Télécommande

Contents Connexions Lecture Réglages

Annexe

Dépistage des pannes

Si un problème se produit, vérifiez d'abord les points suivants:

1. Les connexions sont-elles correctes ?
2. L'appareil est-il utilisé conformément aux descriptions du manuel de l'utilisateur ?
3. Les autres composants fonctionnent-ils correctement ?

• Si les étapes 1 à 3 ci-dessus n'améliorent pas le problème, redémarrer l'appareil peut améliorer le problème.
  Continuez d'appuyer sur la touche ⏻ sur l'appareil jusqu'à ce que "Restart" s'affiche à l'écran, ou retirez et rebranchez le cordon d'alimentation de l'appareil.

Si cet appareil ne fonctionne pas correctement, vérifiez les symptômes dans cette section.

Si les symptômes ne correspondent pas à l'un de ceux décrits ici, veuillez consulter votre revendeur, car cela pourrait être dû à un défaut dans cet appareil. Dans ce cas, débranchez immédiatement l'alimentation et contactez le magasin où vous avez acheté cet appareil.

Panneau avant

nage

Panneau arrière

249

Télécommande

Contents

Connexions Lecture Réglages

Annexe

L'alimentation ne se met pas sous/hors tension

L'appareil ne s'allume pas.

- Vérifiez que la fiche d'alimentation est correctement introduite dans la prise murale. (p. 79)

L'appareil se met automatiquement hors tension.

• La minuterie sommeil est réglée. Mettez l'appareil sous tension. (p. 140)
• "Veille auto" est réglé. "Veille auto" est déclenché lorsqu'aucune opération n'est effectuée pendant un certain temps. Pour désactiver "Veille auto", définissez l'option "Veille auto" du menu sur "Arrêt". (17 p. 232)

L'alimentation se met hors tension et l'indicateur d'alimentation clignote en rouge toutes les 2 secondes environ.

• En raison de la hausse de température dans cet appareil, le circuit de protection fonctionne. Mettez l'appareil hors tension, patientez une heure environ jusqu'à ce qu'il ait suffisamment refroidi. Puis, mettez l'appareil à nouveau sous tension. (p. 290)
• Veuillez réinstaller cet appareil dans un endroit bien ventilé.

L'appareil se met hors tension et l'indicateur d'alimentation clignote en rouge toutes les 0,5 secondes environ.

• Vérifiez le branchement des enceintes. Le circuit de protection peut avoir été activé parce que les fils conducteurs du câble des enceintes ont été en contact les uns avec les autres ou un fil conducteur a été déconnecté de la borne et est entré en contact avec le panneau arrière de cet appareil. Après avoir débranché le cordon d'alimentation, réparez en retorsadant fermement le fil conducteur ou en remettant la borne en ordre, puis rebranchez le fil. (17 p. 37)
• Baissez le volume et mettez l'appareil à nouveau sous tension. (p. 81)
• Le circuit de l'amplificateur de cet appareil est défaillant. Débranchez le cordon d'alimentation et contactez notre centre de service client.

L'alimentation ne s'éteint pas même lorsque vous appuyez sur le bouton d'alimentation et que l'affichage indique "ZONE2 On".

- L'alimentation de la ZONE2 est mise sur ON. Pour mettre hors tension l'alimentation de cet appareil (veille), appuyez sur ZONE2 ON/OFF sur l'appareil, ou appuyez sur la touche POWER ⏻ après avoir appuyé sur la touche ZONE2 de la télécommande pour mettre hors tension l'alimentation de la ZONE2.

Panneau avant

nage

Panneau arrière

250

Télécommande

Contents

Connexions Lecture Réglages

Annexe

Les opérations ne peuvent pas être effectuées via la télécommande

Les opérations ne peuvent pas être effectuées via la télécommande.

• Les piles sont usées. Remplacez-les par des piles neuves. (1) p. 9
• Faites fonctionner la télécommande à une distance d'environ 7 m de cet appareil et à un angle de 30^ . (17 p. 9)
• Retirez tout obstacle se trouvant entre cet appareil et la télécommande.
• Insérez les piles en respectant la polarité indiquée par les repères et . (p. 9)
• Le capteur de télécommande de l'appareil est exposé à une forte lumière (soleil, lampe fluorescente de type inverseur, etc.). Déplacez l'appareil afin que le capteur de télécommande ne soit plus exposé à une forte lumière.
• La zone cible de fonctionnement ne correspond pas au réglage de la zone spécifiée sur la télécommande. Appuyez sur la touche MAIN ou ZONE2 pour sélectionner la zone de fonctionnement de la télécommande. (195 p. 159)
• Lorsque vous utilisez un dispositif vidéo 3D, la télécommande de cet appareil peut ne pas fonctionner en raison des communications infrarouges entre les appareils (telles que des lunettes et un téléviseur pour l'affichage 3D). Dans ce cas, ajustez la direction des appareils avec la fonction de communications 3D et leur distance pour vous assurer qu'ils n'affectent pas le fonctionnement de la télécommande de cet appareil.

L'affichage sur cet appareil n'affiche rien

L'écran est éteint.

• Paramétrez l'option "Atténuateur" du menu sur tout autre choix que "Arrêt". (p. 237)
• Lorsque le mode audio est réglé sur "Pure Direct", l'affichage est hors tension. (p. 125)

Panneau avant

nage

Panneau arrière

251

Télécommande

Contents

Connexions Lecture Réglages

Annexe

Aucun son n'est émis

Aucun son n'est transmis aux enceintes.

• Vérifiez les connexions de tous les appareils. (p. 37)
• Insérez complètement les câbles de connexion.
• Vérifiez que les bornes d'entrée et les bornes de sortie ne sont pas inversément reliées.
  • Vérifiez l'état des câbles.
• Vérifiez que les câbles d'enceintes sont correctement connectés. Vérifiez que les fils conducteurs des câbles entrent en contact avec la partie métallique des bornes des enceintes. (p. 37)
• Serrez fermement les bornes d'enceintes. Vérifiez les bornes des enceintes pour un éventuel relâchement. (p. 37)
• Vérifiez qu'une source d'entrée correcte est sélectionnée. (p. 81)
• Ajustez le volume. (p. 82)
• Annulez le mode de sourdine. (p. 82)
• Vérifiez le réglage de la borne d'entrée audio numérique. (p. 190)
• Vérifiez le réglage de sortie audio numérique sur le dispositif connecté. Sur certains dispositifs, la sortie audio numérique est réglée pour être désactivée par défaut.
• Lorsqu'un casque audio est branché dans la prise PHONES sur l'appareil principal, le son n'est pas émis par la borne d'enceintes et le connecteur PRE OUT.
• Le son est transmis à votre casque Bluetooth, mais pas aux enceintes ni aux pré-sorties lorsque "Mode de sortie" est réglé sur "Bluetooth uniquement". Remplacez "Mode de sortie" par "Bluetooth + HP" pour sortir le son de votre casques Bluetooth ainsi que de vos enceintes ou pré-sorties. (p. 233)

Aucun son n'est transmis lors de l'utilisation de la connexion DVI-D.

- Lorsque cet appareil est connecté à un dispositif équipé d'une borne DVI-D, aucun son n'est transmis. Effectuez une connexion audio séparée.

Aucun son ne sort lorsque l'entrée est définie sur Tuner.

- Cet appareil n'est pas équipé d'un tuner FM/AM intégré. Connectez un tuner externe sur les entrées TUNER.

Panneau avant

nage

Panneau arrière

252

Télécommande

Contents

Connexions Lecture Réglages

Annexe

L'audio souhaité n'est pas émis

Le volume n'augmente pas.

• Le volume maximal défini est trop faible. Réglez le volume maximal à l'aide de l'option "Limite" du menu. (p. 169)
• Effectuez le traitement de la correction du volume approprié en fonction des réglages et du format de l'audio d'entrée, pour que le volume puisse ne pas atteindre la limite supérieure.

Le volume du casque Bluetooth ne diminue pas.

- Le volume du casque Bluetooth ne peut être réglé à partir de cet appareil. Utilisez un casque Bluetooth avec réglage du volume.

Aucun son n'est transmis lors de l'utilisation de la connexion HDMI.

• Vérifiez la connexion des connecteurs HDMI. (p. 65)
• Pour diffuser un flux audio HDMI par les enceintes, paramétrez l'option "Sortie audio HDMI" du menu sur "AVR". Pour transmettre du téléviseur, réglez "TV". (P. 177)
• Lors de l'utilisation de la fonction HDMI Contrôle, vérifiez que la sortie audio est réglée sur l'amplificateur AV sur le téléviseur. (p. 137)

Lorsqu'un téléviseur compatible avec la fonction eARC est connecté, le son du téléviseur n'est pas émis par le haut-parleur raccordé à cet appareil.

• La configuration des paramètres de la fonction eARC peut être nécessaire en fonction du téléviseur compatible avec la fonction eARC que vous utilisez. Assurez-vous qu'eARC est configuré sur marche si ce réglage existe sur votre téléviseur. Pour plus d'informations, consultez le mode d'emploi de votre téléviseur.
• Assurez-vous que la source d'entrée de cet appareil est "TV Audio".
• La fonction eARC n'est pas opérationnelle lorsque la borne d'entrée HDMI est réglée sur la source d'entrée "TV Audio". Pour activer la fonction eARC, annulez le réglage de la borne d'entrée HDMI, puis redémarrez cet appareil et le téléviseur. (p. 191)

Aucun son n'est transmis à une enceinte spécifique.

• Vérifiez que les câbles des enceintes sont correctement connectés.
• Vérifiez qu'une sélection autre que "Aucun" est réglée pour le réglage "Config. enceintes" dans le menu. (p. 211)
• Vérifiez le réglage "Mode affectation" dans le menu. (p. 205)
• Lorsque le mode audio est "Stereo" et "Virtual", l'audio est uniquement transmis des enceintes avant et du subwoofer.
• Le son n'est pas émis par l'enceinte surround arrière si "Virtualiseur de HP" est réglé sur "Marche" lorsque "Config. enceintes" - "Surr. arrière" est réglé sur "1 enceinte" dans le menu. (16 p. 163)
• Lorsque "Config. enceintes" - "Surr. arrière" est réglé sur "2 enceintes", "Config. enceintes" - "Centrale" est réglé sur "Grande" ou "Petite", et le mode audio est réglé sur "IMAX DTS", le son surround est émis par l'enceinte surround arrière. L'audio n'est pas sorti à partir du haut-parleur surround. (12) p. 213

Panneau avant

nage

Panneau arrière

253

Télécommande

Contents

Connexions Lecture Réglages

Annexe

Aucun son n'est émis par le subwoofer.

• Vérifiez les connexions du subwoofer.
• Allumez le subwoofer.
• Réglez "Config. enceintes" - "Subwoofer" dans le menu sur "1 enceinte" ou "2 enceintes". (1 p. 212)
• Quand le paramètre "Config. enceintes" - "Avant" dans le menu est réglé sur "Grande", en fonction du signal d'entrée et du mode audio, il est possible qu'aucun son ne soit transmis au subwoofer. (Kp. p. 212)
• Lorsqu'aucun signal audio subwoofer (LFE) est inclus dans les signaux d'entrée, il est possible qu'aucun son ne soit transmis du subwoofer. (17 p. 219)
• Vous pouvez décider que le subwoofer transmette toujours du son en réglant "Mode subwoofer" sur "LFE+Main". (1 p. 219)

Le son DTS n'est pas émis.

- Vérifiez que le réglage de sortie audio numérique sur le dispositif connecté est réglé sur "DTS".

Pas de signal audio Dolby Atmos, Dolby TrueHD, DTS-HD, Dolby Digital Plus.

• Effectuez les connexions HDMI. (p. 69)
- Vérifiez le réglage de sortie audio numérique sur le dispositif connecté. Sur certains dispositifs, "PCM" est réglé par défaut.

Il est impossible de sélectionner le mode DTS Neural:X.

- Il est impossible de sélectionner DTS Neural:X lorsque vous utilisez le casque.

Le mode Dolby Surround ne peut pas être sélectionné.

- Le Dolby Surround ne peut pas être sélectionné lorsque vous utilisez des écouteurs.

Impossible de sélectionner IMAX DTS:X.

- IMAX DTS:X et IMAX DTS ne peuvent être sélectionnés, mais DTS:X et DTS peuvent être sélectionnés, lorsque le casque est utilisé.

Il n'est pas possible de sélectionner d'autres modes audio que "Stereo" ou "Direct".

- Vous ne pouvez sélectionner que "Stereo" ou "Direct" comme mode audio si vous entrez des signaux Headphone:X.

Panneau avant

nage

Panneau arrière

254

Télécommande

Contents

Connexions Lecture Réglages

Annexe

Audyssey MultEQ® XT32, Audyssey Dynamic EQ®, Audyssey Dynamic Volume® et Audyssey LFC™ ne peuvent pas être sélectionnés.

• Ces réglages ne peuvent pas être sélectionnés lorsque vous effectuez Conf. Audyssey®. (194) p. 194
• Basculez sur un mode audio autre que "Direct" ou "Pure Direct". (1 p. 124)
• Audyssey Dynamic EQ ^ , Audyssey Dynamic Volume ^ et Audyssey LFC ^TM ne peuvent pas être sélectionnés lorsque le mode sonore est réglé sur "DTS Virtual:X" ou lorsque le mode sonore contient le nom "+ Virtual:X".
• Ces réglages ne peuvent pas être sélectionnés lors de l'utilisation d'écouteurs.

Impossible de sélectionner "Restorer".

• Vérifiez que l'appareil reçoit un signal analogique ou un signal PCM (Fréq. échantillonage=44,1/48 kHz). Pour la lecture des signaux multi-canaux tels que Dolby Digital ou les signaux surround DTS, la fonction "Restorer" est inopérante. (p. 167)
• Basculez sur un mode audio autre que "Direct" ou "Pure Direct". (1 p. 124)

Aucun son n'est émis de PRE OUT ou des enceintes pour ZONE2.

• Dans ZONE2, l'audio peut être lu lorsque l'entrée des signaux des bornes numériques (OPTICAL/COAXIAL) est au format PCM 2 canaux.
• Dans ZONE2, l'audio peut être lu lorsque l'entrée des signaux de la borne HDMI est au format PCM 2 canaux. Pour lire l'audio dans ZONE2 sans tenir compte du format du signal d'entrée, réglez "Audio HDMI" dans le menu sur "PCM". En fonction du dispositif de lecture, l'audio peut ne pas être lu même avec ce réglage. Si tel est le cas, réglez le format audio sur "PCM (2ch)" sur le dispositif de lecture. (1 p. 235)
• Lors de l'écoute de l'audio d'un périphérique Bluetooth en ZONE2, supprimez tout obstacle entre le périphérique Bluetooth et cet appareil, et utilisez-le à une distance d'environ 30 m.

Les réglages du mode sonore ne sont pas disponibles lorsque vous utilisez un casque Bluetooth. Les paramètres du menu audio ne sont pas non plus disponibles.

- Cet appareil ne peut pas modifier le mode sonore ou les paramètres du menu audio pour la sortie audio vers le casque Bluetooth.

Panneau avant

nage

Panneau arrière

255

Télécommande

Contents

Connexions Lecture Réglages

Annexe

Le son est interrompu ou on entend des bruits

Pendant la lecture de la radio Internet ou d'un dispositif mémoire USB, l'audio est occasionnellement interrompu.

• Lorsque la vitesse de transfert du dispositif mémoire USB est faible, l'audio peut être occasionnellement interrompu.
• La vitesse de communication réseau est lente ou la station radio est occupée.

Lorsque vous passez un appel sur un iPhone, du bruit se produit dans la sortie audio de cet appareil.

- Lorsque vous passez un appel, restez à une distance de 20 cm minimum entre l'iPhone et cet appareil.

Les sons semblent distordus.

• Baissez le volume. (☎ p. 82)
• Réglez "Arrêt" sur "Mode ECO". Lorsque "Marche" ou "Automatique" est en "Mode ECO", l'audio peut être distordu lorsque le volume de lecture est élevé. (p. 229)

Le son est coupé lors de l'utilisation d'une connexion Wi-Fi.

- La bande de fréquence utilisée par le réseau local sans fil est également utilisée par les fours à micro-ondes, les téléphones sans fil, les contrôleurs de jeux sans fil ainsi que d'autres appareils du réseau local sans fil. L'utilisation de ces appareils en même temps que cet appareil peut provoquer une coupure de la lecture en raison d'une interférence électronique. Il est possible de remédier aux coupures de lecture en utilisant les méthodes suivantes. (12) p. 75)

• Installez les appareils qui provoquent des interférences à l'écart de cet appareil.
• Mettez hors tension les appareils qui provoquent des interférences.
• Modifiez les paramètres du canal du routeur auquel cet appareil est connecté. (Consultez le manuel d'instruction du routeur sans fil pour plus de détails sur la manière de changer le canal.)

- Passez à une connexion LAN câblé.

- Notamment lors de la lecture de gros fichiers musicaux, en fonction de votre environnement de réseau local sans fil, le son pendant la lecture peut être interrompu. Dans ce cas, effectuez une connexion LAN câblé. (123 p. 222)

Panneau avant

nage

Panneau arrière

256

Télécommande

Contents

Connexions Lecture Réglages

Annexe

Aucune vidéo ne s'affiche sur le téléviseur

Aucune image ne s'affiche.

• Vérifiez les connexions de tous les appareils. (p. 65)
• Insérez complètement les câbles de connexion.
• Vérifiez que les bornes d'entrée et les bornes de sortie ne sont pas inversément reliées.
  • Vérifiez l'état des câbles.
• Faites correspondre les réglages d'entrée à la borne d'entrée du téléviseur connecté à cet appareil. (19 p. 190)
• Vérifiez que la source d'entrée correcte est sélectionnée. (p. 81)
• Vérifiez le réglage de la borne d'entrée vidéo. (Lp. 190)
• Vérifiez que la résolution du lecteur correspond à celle du téléviseur. (p. 241)
• Vérifiez que le téléviseur est compatible avec le système de protection des droits d'auteur (HDCP). Si l'appareil est connecté à un matériel non compatible avec le système HDCP, le signal vidéo ne sera pas correctement transmis. (p. 275)
• Pour profiter d'un contenu dont le copyright est protégé par HDCP 2.2 ou HDCP 2.3, utilisez un appareil de lecture et un téléviseur compatibles HDCP 2.2 ou HDCP 2.3.
• Pour lire une vidéo 4K utilisez un "High Speed HDMI Cable" ou un "High Speed HDMI Cable with Ethernet". Pour obtenir une plus grande fidélité avec les vidéos 4K, il est recommandé d'utiliser un "Premium High Speed HDMI Cables" ou un "Premium High Speed HDMI Cables with Ethernet" possédant une étiquette de câble mentionnant HDMI Premium Certified Cable sur l'emballage du produit.
• Utilisez un "Ultra High Speed 48 Gbps HDMI cable" pour profiter d'une vidéo 8K ou 4K 120 Hz.

Aucune vidéo ne s'affiche sur le téléviseur avec la connexion DVI-D.

- Avec la connexion DVI-D, sur certaines associations de dispositifs, les dispositifs peuvent ne pas fonctionner correctement en raison de la protection de copyright (HDCP). (127 p. 275)

Panneau avant

nage

Panneau arrière

257

Télécommande

Contents Connexions Lecture Réglages

Annexe

Pendant que le menu est affiché, aucune vidéo ne s'affiche sur le téléviseur.

• La vidéo en cours de lecture ne s'affichera pas sur l'arrière-plan du menu lorsque le menu est utilisé pendant la lecture des signaux vidéo suivants.
• Certaines images de contenu vidéo 3D
• Images de résolution d'ordinateur (exemple : VGA)
• Vidéo ayant un format d'image autre que 16:9 ou 4:3
• Vidéo 4K ou 8K
• Certains types de signaux HDR
• Certains types de contenu de jeux
• Vidéo compressée

Lors de l'utilisation de HDMI ZONE2, la sortie vidéo dans MAIN ZONE est interrompue.

- Lorsque ZONE2 fonctionne avec la même source d'entrée sélectionnée pour MAIN ZONE et ZONE2, la vidéo dans MAIN ZONE peut être interrompue.

Panneau avant

nage

Panneau arrière

258

Télécommande

Contents

Connexions Lecture Réglages

Annexe

L'écran du menu ne s'affiche pas sur le téléviseur

L'écran du menu ou l'écran d'informations d'état ne s'affiche pas sur le téléviseur.

• L'écran du menu s'affiche uniquement sur cet appareil et un téléviseur connecté par câble HDMI. Si cet appareil est connecté à un téléviseur au moyen d'une borne de sortie vidéo différente, vous pouvez l'utiliser pendant que vous regardez l'écran sur cet appareil.
• Les informations d'état ne s'afficheront pas sur la TV lorsque les signaux vidéo suivants sont en cours de lecture.
• Certaines images de contenu vidéo 3D
• Images de résolution d'ordinateur (exemple : VGA)
• Vidéo ayant un format d'image autre que 16:9 ou 4:3
• Certains types de signaux HDR
• Certains types de contenu de jeux
• Vidéo compressée
• Lorsqu'une vidéo 2D est convertie en vidéo 3D sur le téléviseur, l'écran de menu ou l'écran d'information de statut ne s'affiche pas correctement. (12 p. 242)
• En mode de lecture pure direct, l'écran de menu ou l'écran d'informations d'état ne s'affiche pas. Basculez sur un mode audio autre que le mode pure direct. (p. 123)
• Définissez le réglage "Format TV" dans le menu sur une sélection appropriée pour le téléviseur. (p. 189)

La couleur de l'écran du menu et le contenu des opérations affichées sur le téléviseur est différente de la normale

La couleur de l'écran du menu et du contenu des opérations affichées sur le téléviseur est différente.

- L'exécution d'opérations sur cet appareil pendant la lecture d'un signal Dolby Vision peut provoquer une variation de l'affichage de la couleur de l'écran du menu et du contenu des opérations. Il s'agit d'une caractéristique du signal Dolby Vision et non d'un dysfonctionnement.

Panneau avant

nage

Panneau arrière

259

Télécommande

Contents

Connexions Lecture Réglages

Annexe

Impossible de lire AirPlay

L'icône AirPlay n'apparaît pas dans iTunes ou sur l'iPhone / iPod touch / iPad.

• Cet appareil et l'ordinateur ou l'iPhone / iPod touch / iPad ne sont pas connectés au même réseau (LAN). Connectez-le au même réseau (LAN) que cet appareil. (p. 75)
• Le micrologiciel sur iTunes / iPhone / iPod touch / iPad n'est pas compatible avec AirPlay. Mettez à jour le micrologiciel à la version la plus récente.

Pas de signal audio.

• Le volume sur iTunes / iPhone / iPod touch / iPad est réglé au niveau minimum. Le volume sur iTunes / iPhone / iPod touch / iPad est lié au volume sur cet appareil. Définissez un niveau de volume approprié.
• La lecture AirPlay ne s'effectue pas ou cet appareil n'est pas sélectionné. Cliquez sur l'icône AirPlay sur l'écran iTunes ou de l'iPhone / iPod touch / iPad et sélectionnez cet appareil. (127 p. 110)

L'audio est interrompu pendant la lecture AirPlay sur l'iPhone / iPod touch / iPad.

• Quittez l'application exécutée en arrière-plan de l'iPhone/iPod touch/iPad, puis utilisez AirPlay pour lire vos fichiers.
• Certains facteurs externes peuvent affecter la connexion sans fil. Modifiez l'environnement réseau en prenant des mesures, telles que raccourcir la distance du point d'accès LAN sans fil.

iTunes ne peut pas être lu via la télécommande.

- Activez le réglage "Autoriser la commande audio d'iTunes à partir de haut-parleurs distants" sur iTunes. Ensuite, vous pouvez lancer les opérations de lecture, pause et de saut via la télécommande.

Panneau avant

nage

Panneau arrière

260

Télécommande

Contents

Connexions Lecture Réglages

Annexe

Impossible de lire les dispositifs mémoire USB

Le dispositif mémoire USB n'est pas reconnu.

• Déconnectez et reconnectez le dispositif mémoire USB. (p. 74)
• Les dispositifs de mémoire USB compatibles avec une classe de stockage de masse sont pris en charge.
• Cet appareil ne prend pas en charge une connexion via un hub USB. Connectez le dispositif mémoire USB directement au port USB.
• Le périphérique de stockage USB doit être formaté en "FAT32" ou "NTFS".
• Il n'est pas garanti que tous les dispositifs mémoire USB fonctionnent. Certains dispositifs mémoire USB ne sont pas reconnus. Lors de l'utilisation d'un type de lecteur de disque dur portable compatible avec la connexion USB qui nécessite l'alimentation d'un adaptateur CA, utilisez l'adaptateur CA fourni avec le disque dur.

Les fichiers sur le dispositif mémoire USB ne s'affichent pas.

• Les fichiers d'un type non pris en charge par cet appareil ne s'affichent pas. (p. 83)
• Cet appareil est capable d'afficher des fichiers dans un maximum de huit niveaux de dossiers. Un maximum de 5 000 fichiers (dossiers) peut aussi être affiché pour chaque niveau. Modifiez la structure de dossiers du dispositif mémoire USB.
• Lorsque plusieurs partitions existent sur le dispositif mémoire USB, seuls les fichiers sur la première partition s'affichent.

Les périphériques iOS et Android ne sont pas reconnus.

- Le port USB de cet appareil ne prend pas en charge la lecture depuis des périphériques iOS et Android.

Impossible de lire les fichiers contenus sur un dispositif mémoire USB.

• Les fichiers sont créés à un format qui n'est pas pris en charge par cet appareil. Vérifiez que les formats sont pris en charge par cet appareil. (175 p. 278)
• Vous tentez de lire un fichier protégé. Les fichiers protégés ne peuvent pas être lus sur cet appareil.
• La lecture risque de ne pas se faire si la taille du fichier de l'album dépasse 2 MB.

Panneau avant

nage

Panneau arrière

261

Télécommande

Contents

Connexions Lecture Réglages

Annexe

Impossible de lire le Bluetooth

Les périphériques Bluetooth ne peuvent pas être connectés à cet appareil.

• La fonction Bluetooth du périphérique Bluetooth n'a pas été activée. Voir le manuel de l'utilisateur du périphérique Bluetooth pour activer la fonction Bluetooth.
• Amenez le périphérique Bluetooth à proximité de cet appareil.
• Il est impossible de connecter le périphérique Bluetooth avec cet appareil s'il n'est pas compatible avec le profil A2DP.
• Mettez le périphérique Bluetooth hors tension puis sous tension, et ensuite essayez à nouveau.

Il est impossible de connecter des smartphones et autres appareils Bluetooth.

- Il est impossible de connecter des smartphones et autres appareils Bluetooth lorsque “Émetteurs” est configuré sur “Marche”. Appuyez sur la touche Bluetooth de la télécommande pour commuter la source d'entrée sur Bluetooth, puis connectez l'appareil. (p. 233)

Impossible de connecter des écouteurs Bluetooth.

• Rapprochez le casque Bluetooth de cet appareil.
• Mettez le casque Bluetooth hors tension puis sous tension, et ensuite essayez à nouveau.
• Accédez à "Général" - "Émetteur Bluetooth", et configurez "Émetteurs" sur "Marche" dans le menu. (p. 233)
• Assurez-vous que cet appareil n'est pas déjà connecté à un autre casque Bluetooth. Vérifiez le casque Bluetooth actuellement connecté en appuyant sur INFO sur la télécommande ou sur le bouton STATUS de l'appareil.
  Déconnectez le casque Bluetooth connecté avant de connecter celui que vous voulez utiliser.
• Les écouteurs Bluetooth ne peuvent pas être connectés si Bluetooth est utilisé comme source d'entrée dans une zone.
• Le casque Bluetooth ne peut pas être connecté si cet appareil est regroupé dans l'application HEOS. Retirez cet appareil du groupe pour permettre la connexion du casque Bluetooth.
• Le casque Bluetooth ne peut pas se connecter à cet appareil s'il n'est pas compatible avec le profil A2DP.
• La connexion et le fonctionnement ne sont pas garantis pour tous les appareils compatibles Bluetooth.
• Cet appareil ne peut se connecter qu'à un seul casque Bluetooth à la fois. Toutefois, il est possible d'enregistrer jusqu'à 8 casques Bluetooth. Vous pouvez commuter entre des appareils enregistrés depuis "Liste des périphériques" dans le menu "Émetteur Bluetooth". (p. 233)

Panneau avant

nage

Panneau arrière

262

Télécommande

Contents

Connexions Lecture Réglages

Annexe

Le son est coupé.

• Amenez le périphérique Bluetooth à proximité de cet appareil.
• Supprimez tout obstacle entre le périphérique Bluetooth et cet appareil.
• Pour éviter les interférences électromagnétiques, placez cet appareil à l'écart des fours à micro-ondes, des périphériques connectés via réseau local sans fil et d'autres périphériques Bluetooth.
• Reconnectez le périphérique Bluetooth.

Le son est coupé ou un bruit se produit lors de l'utilisation d'un casque Bluetooth.

• Rapprochez le casque Bluetooth de cet appareil.
• Supprimez tout obstacle entre le casque Bluetooth et cet appareil.
• Reconnectez le casque Bluetooth.
• Pour éviter les interférences électromagnétiques, placez cet appareil à l'écart des fours à micro-ondes, des périphériques connectés via réseau local sans fil et d'autres périphériques Bluetooth.
• Nous vous recommandons d'utiliser un LAN câblé pour connecter cet appareil et d'autres appareils.
• Le Bluetooth transmet sur la bande de 2,4 GHz, ce qui peut interférer avec le Wi-Fi transmis sur cette bande. Connectez cet appareil et d'autres appareils au réseau Wi-Fi sur une bande de 5 GHz si votre routeur Wi-Fi le permet.

Le son est en retard sur mon casque Bluetooth.

- Cet appareil ne peut pas régler le retard audio sur le casque Bluetooth.

Panneau avant

nage

Panneau arrière

263

Télécommande

Contents

Connexions Lecture Réglages

Annexe

Impossible de lire la radio Internet

Aucune liste des stations ne s'affiche.

• Le câble LAN n'est pas correctement connecté ou le réseau est déconnecté. Vérifiez l'état de la connexion. (10 p. 75)
• Effectuez le mode de diagnostic réseau.

Impossible de lire la Radio Internet.

• La station de radio sélectionnée est à un format qui n'est pas pris en charge par cet appareil. Les formats qui peuvent être lus sur cet appareil sont les formats MP3, WMA et AAC. (127 p. 281)
• La fonction de pare-feu est activée sur le routeur. Vérifiez le réglage du pare-feu.
• L'adresse IP n'est pas correctement réglée. (p. 224)
  • Vérifiez si le routeur est sous tension.
• Pour obtenir l'adresse IP automatiquement, activez la fonction du serveur DHCP sur le routeur. De même, réglez le réglage sur "Marche" sur cet appareil. (p. 224)
• Pour obtenir l'adresse IP manuellement, réglez l'adresse IP sur cet appareil. (p. 224)
• Certaines stations radio émettent en silence pendant certaines périodes. Dans ce cas, aucun son n'est transmis. Patientez un peu et sélectionnez la même station radio ou sélectionnez une autre station radio. (195 p. 95)
• La station radio sélectionnée n'est pas en service. Sélectionnez une station radio en service.

Impossible de se connecter aux stations radio favorites.

- La station radio n'est pas en service en ce moment. Enregistrez les stations radio en service.

Panneau avant

nage

Panneau arrière

264

Télécommande

Contents

Connexions Lecture Réglages

Annexe

Impossible de lire les fichiers musiques sur le PC ou le NAS

Impossible de lire les fichiers contenus sur un ordinateur.

• Les fichiers sont enregistrés dans un format incompatible. Enregistrez les fichiers dans un format compatible. (10 p. 280)
• Les fichiers protégés ne peuvent pas être lus sur cet appareil.
• Le port USB de cet appareil ne peut pas être utilisé pour le branchement d'un ordinateur.
• Les paramètres de partage média sur le serveur ou NAS ne prennent pas en charge cet appareil. Changez les paramètres pour la prise en charge de cet appareil. Pour plus de détails, voir le manuel de l'utilisateur fourni avec le serveur ou NAS.

Impossible de trouver le serveur ou de s'y connecter.

• Le pare-feu de l'ordinateur ou du routeur est activé. Vérifiez les réglages du pare-feu de l'ordinateur ou du routeur.
• L'ordinateur n'est pas activé. Mettez l'ordinateur en marche.
• Le serveur n'est pas actif. Activez le serveur.
• L'adresse IP de cet appareil est incorrecte. Vérifiez l'adresse IP de cet appareil. (10 p. 221)

Impossible de lire les fichiers musiques sur le PC.

- Même si le PC est connecté à la port USB de cet appareil, les fichiers musicaux ne peuvent pas être lus. Connectez le PC de cet appareil via le réseau. (17 p. 75)

Les fichiers sur le PC ou le NAS s'affichent.

- Les fichiers d'un type non pris en charge par cet appareil ne s'affichent pas. (p. 280)

Impossible de lire la musique contenue sur un stockage NAS.

• Si vous utilisez un stockage NAS conforme à la norme DLNA, activez la fonction du serveur DLNA dans les paramètres du stockage NAS.
• Sinon, lisez la musique via un ordinateur. Définissez la fonction de partage de fichiers multimédias de Windows Media Player et ajoutez le stockage NAS au dossier de lecture sélectionné.
• Si la connexion est limitée, définissez l'équipement audio comme cible de la connexion.

Panneau avant

nage

Panneau arrière

265

Télécommande

Contents

Connexions Lecture Réglages

Annexe

Plusieurs services en ligne ne peuvent pas être lus

Plusieurs services en ligne ne peuvent pas être lus.

- Le service en ligne peut avoir été interrompu.

La fonction HDMI Contrôle ne fonctionne pas

La fonction HDMI Contrôle ne fonctionne pas.

• Vérifiez que "HDMI Contrôle" dans le menu est réglé sur "Marche". (p. 179)
• Vous ne pouvez pas faire fonctionner les dispositifs qui ne sont pas compatibles avec la fonction HDMI Contrôle. De plus, en fonction du dispositif connecté ou des réglages, la fonction HDMI Contrôle peut ne pas fonctionner. Dans ce cas, faites fonctionner le dispositif externe directement. (175 p. 137)
• Vérifiez que le réglage de la fonction HDMI Contrôle est activé sur tous les dispositifs connectés à cet appareil. (p. 137)
• Lorsque vous effectuez des modifications associées à une connexion, telles que la connexion d'un dispositif HDMI supplémentaire, les réglages de fonctionnement du lien peuvent être initialisés. Mettez l'appareil et les dispositifs connectés via HDMI hors, puis à nouveau sous tension. (Lp. 137)
• La borne HDMI MONITOR 2 n'est pas compatible avec la fonction HDMI Contrôle. Utilisez la borne HDMI MONITOR 1 pour la connexion au téléviseur. (175 p. 65)

Panneau avant

nage

Panneau arrière

266

Télécommande

Contents

Connexions Lecture Réglages

Annexe

Impossible de se connecter à un réseau local sans fil

Accès au réseau impossible.

• Le paramétrage du nom du réseau (SSID), le mot de passe et le chiffrement n'ont pas été correctement configurés. Configurez les paramètres réseau en fonction des détails du réglage de cet appareil. (p. 223)
• Réduisez la distance entre le point d'accès LAN sans fil et cet appareil, retirez tout obstacle et assurez-vous que la vue au point d'accès n'est pas obstruée avant d'essayer à nouveau la connexion. De même, installez des fours à micro-ondes et d'autres points d'accès réseau aussi loin que possible.
• Configurez le paramétrage du canal du point d'accès à l'écart des canaux qui sont en cours d'utilisation par d'autres réseaux.
• Cet appareil n'est pas compatible EP (TSN).

Connexion à Routeur WPS impossible.

• Vérifiez que le mode WPS du routeur fonctionne.
• Appuyez sur le bouton WPS du routeur, puis appuyez sur la touche "Connector" affiché sur l'écran TV, dans les 2 minutes.
• Un routeur/paramétrage compatibles avec les normes WPS 2.0 sont nécessaires. Réglez le temps de cryptage sur "Aucun", "WPA-PSK (AES)" ou WPA2-PSK (AES). (12) p. 223)
• Si la méthode de cryptage du routeur est WEP/WPA-TKIP/WPA2-TKIP, vous ne pouvez pas effectuer la connexion à l'aide de la touche WPS sur le routeur. Auquel cas, utilisez la méthode "Recherche de réseaux" ou "Manuel" pour effectuer la connexion.

Connexion au réseau à l'aide de l'iPhone/iPod touch/iPad impossible.

• Effectuez une mise à niveau vers la dernière version du micrologiciel de l'iPhone/iPod touch/iPad.
• Lorsque vous configurez le paramétrage via une connexion sans fil, iOS 7 ou une version ultérieure doit être prise en charge.

Panneau avant

nage

Panneau arrière

267

Télécommande

Contents

Connexions Lecture Réglages

Annexe

Lors de l'utilisation de HDMI ZONE2, les dispositifs ne fonctionnent pas correctement

Lors de l'utilisation de MAIN ZONE, la sortie vidéo est interrompue dans HDMI ZONE2.

- Avec la même source d'entrée sélectionnée pour MAIN ZONE et ZONE2, lorsque vous utilisez MAIN ZONE, la vidéo peut être interrompue dans HDMI ZONE2.

Lors de l'utilisation de HDMI ZONE2, aucun(e) vidéo ou audio n'est émis(e) du téléviseur dans ZONE2.

• Assurez-vous que ZONE2 est sous tension. (153)
• Vérifiez la source d'entrée pour ZONE2. (☎ p. 153)
• Les bornes AUX-HDMI et HDMI 7 ne prennent pas en charge la fonction HDMI ZONE2.
• Dans ZONE2, la lecture est uniquement possible lorsque les signaux d'entrée sont des signaux HDMI.
• Lorsque le téléviseur ne prend pas en charge le format audio d'entrée, aucun son n'est émis. Réglez le format audio sur "PCM" sur le dispositif de lecture. Vous pouvez également régler "Config. de ZONE2" - "Audio HDMI" dans le menu sur "PCM". (10 p. 235)
• Lorsque le téléviseur n'est pas compatible avec la résolution de la sortie d'entrée, aucune vidéo n'est émise. Réglez la résolution de sortie sur le dispositif de lecture sur une résolution compatible avec le téléviseur.

Lors de l'utilisation de HDMI ZONE2, l'audio MAIN ZONE est lu en tant que PCM.

- Lorsque la même source d'entrée est sélectionné pour MAIN ZONE et ZONE2, le format audio est limité en fonction des spécifications du téléviseur dans ZONE2.

Panneau avant

nage

Panneau arrière

268

Télécommande

Contents Connexions Lecture Réglages

Annexe

Messages d'erreur de mise à jour/mise à niveau

Si une mise à jour/mise à niveau est interrompue ou échoue, un message d'erreur s'affiche.

Affichage Description
Connection failed. Please check your network, then try again.	La connexion réseau est instable.La connexion au serveur a échoué.Vérifier votre environnement réseau et réessayer d’effectuer la mise à jour.
Update failed. Please check your network, then try again.	Le téléchargement du micrologiciel a échoué.Vérifier votre environnement réseau et réessayer d’effectuer la mise à jour.
Upgrade failed. Please check your network, then try again.	Le téléchargement du micrologiciel a échoué.Vérifier votre environnement réseau et réessayer d’effectuer la mise à jour.
Please check your network, unplug and reconnect the power cord, and try again.	La mise à jour a échoué.Maintenez enfoncée la touche ⏻ de l’appareil principal pendant plus de 5 secondes, ou bien débranchez le cordon d’alimentation et rebranchez-le.La mise à jour redémarre automatiquement.
Please contact customer service in your area. Cet appareil est peut-être endommagé.Contactez le centre de service client de votre région.

Panneau avant

nage

Panneau arrière

269

Télécommande

Contents Connexions Lecture Réglages

Annexe

Réinitialisation des réglages d'usine

Si les témoins du mode d'entrée sont incorrects ou si l'appareil ne peut pas être utilisé, redémarrer l'appareil peut améliorer le problème. Nous vous recommandons de redémarrer l'appareil avant de revenir au paramétrage par défaut. (197 p. 249)

Si les opérations ne se sont pas améliorées en redémarrant l'unité, suivez les étapes ci-dessous.

Divers réglages sont réinitialisés aux valeurs d'usine par défaut. Refaire les réglages.

PURE DIRECT SOUND MODE

1 Eteignez l'appareil à l'aide de ⏻.
2 Appuyez sur ⊙ tout en appuyant simultanément sur SOUND MODE et PURE DIRECT.
3 Retirez vos doigts des deux touches lorsque "Initialized" apparaît sur l'écran.

• Avant de rétablir le paramétrage par défaut, utilisez la fonction "Sauveg. & charger" dans le menu pour enregistrer et restaurer les détails des divers paramétrages configurés de l'appareil. (r.p. 243)
• Vous pouvez également réinitialiser l'ensemble des réglages aux valeurs d'usine par défaut par le biais de "Réinitialiser" - "Tous les réglages" dans le menu. (197 p. 244)

Panneau avant

nage

Panneau arrière

270

Télécommande

Contents Connexions Lecture Réglages

Annexe

Réinitialisation des réglages du réseau

Si le contenu du réseau est incorrect ou si l'appareil ne peut pas se connecter au réseau, redémarrer l'appareil peut améliorer le problème. Nous vous recommandons de redémarrer l'appareil avant de revenir au paramétrage par défaut. (10 p. 249)

Si les opérations ne se sont pas améliorées en redémarrant l'unité, suivez les étapes ci-dessous.

Les réglages du réseau sont réinitialisés aux valeurs d'usine par défaut. Refaire les réglages.

Toutefois, les paramètres "Affectation des Amplis", "Config. enceintes" et "Vidéo" ne sont pas réinitialisés.

SOURCE SELECT ZONE2 ON/OFF SOUND MODE

1 Appuyez sur ⏻ pour mettre l'appareil sous tension.
2 Tournez SOURCE SELECT pour sélectionner "HEOS Music".
3 Appuyez longuement sur le bouton de l'unité principale SOUND MODE et ZONE2 ON/OFF en même temps pendant au moins 3 secondes.
4 Retirez vos doigts des deux touches lorsque "Network Reset..." apparaît sur l'écran.
5 "Completed" s'affiche sur l'écran lorsque la réinitialisation est terminée.

• Avant de rétablir le paramétrage par défaut, utilisez la fonction "Sauveg. & charger" dans le menu pour enregistrer et restaurer les détails des divers paramétrages configurés de l'appareil. (T ^2 p. 243)
• Vous pouvez également réinitialiser les réglages du réseau aux valeurs d'usine par défaut par le biais de "Réinitialiser" - "Paramètres réseau" dans le menu. (p. 244)

REMARQUE

- Ne coupez pas l'alimentation avant la fin de la réinitialisation.

Panneau avant

nage

Panneau arrière

271

Télécommande

À propos de HDMI

HDMI est l'abréviation de High-Definition Multimedia Interface, une interface numérique audio-vidéo pouvant être connectée à une télévision ou à un amplificateur.

Avec la connexion HDMI, les formats audio haute qualité et vidéo haute définition adoptés par les lecteurs Blu-ray (Dolby Digital Plus, Dolby TrueHD, dts-HD, dts-HD Master Audio) peuvent être transmis, ce qui n'est pas possible avec la transmission vidéo analogique.

De plus, dans une connexion HDMI, les signaux audio et vidéo peuvent être transmis via un câble unique HDMI, tout en ayant des connexions conventionnelles, il est nécessaire de fournie des câbles audio et vidéo séparément pour une connexion entre les dispositifs. Ceci vous permet de simplifier la configuration du câblage qui peut être très complexe dans un système Home Cinema.

Cet appareil prend en charge les fonctions HDMI suivantes.

- Deep Color

Technologie d'imagerie prise en charge par la norme HDMI. Contrairement à RGB ou YCbCr, qui utilise 8 bits (256 teintes) par couleur, celle-ci utilise 10 bits (1 024 teintes), 12 bits (4 096 teintes) ou 16 bits (65 536 teintes) pour produire des couleurs dont la définition est supérieure.

Les deux appareils liés via un câble HDMI doivent prendre en charge Deep Color.

• x.v.Color

Cette fonction permet aux téléviseurs haute définition d'afficher les couleurs avec une plus grande précision. Elle permet l'affichage de couleurs vives et naturelles.

"x.v.Color" est une marque commerciale de Sony Corporation.

• 3D

Cet appareil prend en charge en entrée et en sortie les signaux vidéo 3D (en 3 dimensions) de la norme HDMI. Pour lire des vidéos 3D, vous devez disposer d'un téléviseur et d'un lecteur prenant en charge la fonction HDMI 3D, ainsi que de lunettes 3D.

• 4K / 8K

Cet appareil prend en charge l'entrée et la sortie de signaux vidéo HDMI 4K (3840 x 2160 pixels) et 8K (7680 x 4320 pixels).

- Content Type

Elle établit automatiquement les réglages adéquats pour le type de sortie vidéo (informations sur le contenu).

• Adobe RGB color, Adobe YCC601 color

Espace de couleurs défini par Adobe Systems Inc. Celui-ci étant plus développé que l'espace RGB, il peut produire des images plus vives et naturelles.

- sYCC601 color

Chacun de ces espaces colorimétriques définit une palette de couleurs disponibles plus large que le modèle traditionnel RGB.

Cet appareil bascule automatiquement en mode de faible latence en fonction du contenu de la lecture lorsque vous utilisez une combinaison de téléviseur et de console de jeu compatible avec la fonction ALLM.

Panneau avant

hage

Panneau arrière

272

Télécommande

Contents

Connexions Lecture Réglages Conseils

- Sync. labiale auto

Cette fonction peut corriger automatiquement le retard entre l'audio et la vidéo.

Utilisez un téléviseur compatible avec la fonction Sync. labiale auto.

• HDMI Pass Through

Même lorsque l'alimentation de cet appareil est réglée sur veille, l'entrée des signaux de la borne d'entrée HDMI est transmis au téléviseur ou à un autre dispositif connecté à la borne de contrôle HDMI.

- HDMI Contrôle

Si vous connectez l'appareil et la fonction HDMI Contrôle compatible au téléviseur ou au lecteur avec un câble HDMI puis activez le réglage de la fonction HDMI Contrôle sur chaque dispositif, les dispositifs pourront se contrôler mutuellement.

• Mise hors tension du lien La fonction de mise hors tension de cet appareil peut être liée à l'étape de mise hors tension du téléviseur.
• Permutation de la destination de sortie audio À partir du téléviseur, vous pouvez permuter la transmission de l'audio du téléviseur à l'amplificateur AV.
• Ajustement du volume Vous pouvez régler le volume de cet appareil pendant le réglage du volume de la TV.
• Permutation de la source d'entrée Vous pouvez parcourir les fonctions de cet appareil via les liens à la commutation de fonction d'entrée du téléviseur.

Quand le lecteur fonctionne, la source d'entrée de cet appareil bascule automatiquement sur la source de ce lecteur.

• ARC (Audio Return Channel)

Cette fonction transmet des signaux audio du téléviseur à cet appareil via le câble HDMI et lit l'audio du téléviseur sur cet appareil en fonction de la fonction HDMI Contrôle.

Si un téléviseur sans fonction ARC est raccordée via des connexions HDMI, les signaux vidéo du dispositif de lecture connecté à cet appareil sont transmis à la TV, mais cet appareil ne peut pas lire les signaux audio de la TV. Pour profiter d'un son surround lorsque vous visionnez des programmes télévisés, il est nécessaire d'utiliser un câble audio distinct.

En revanche, si un téléviseur avec la fonction ARC est raccordée via des connexions HDMI, aucun câble audio n'est requis. Les signaux audio de la TV peuvent être transmis à cet appareil au moyen d'un câble HDMI. Cette fonction vous permet de bénéficier d'une lecture surround de la TV sur cet appareil.

La fonction eARC est une extension de la fonction ARC traditionnelle. Elle utilise une commande de fonction eARC dédiée pour lire l'audio de télévision de cet appareil sans passer par le contrôle HDMI. De plus, la fonction eARC peut transmettre des PCM linéaires multicanaux, Dolby TrueHD, Dolby Atmos, DTS-HD Master Audio, DTS:X et d'autres formats audio non compatibles avec l'ARC traditionnel. La connexion à un téléviseur compatible avec la fonction eARC permet également de profiter d'une lecture surround de qualité supérieure du contenu audio lu à partir de votre téléviseur.

Panneau avant

hage

Panneau arrière

273

Télécommande

Contents Connexions Lecture Réglages Conseils

VRR permet de réduire ou d'éliminer le décalage, le bégaiement et la déchirure de la trame pour un jeu plus fluide et plus détaillé.

• QMS (Quick Media Switching) :

Le système QMS pour les films et les vidéos élimine le retard qui peut entraîner des écrans vides avant l'affichage du contenu.

• QFT (Quick Frame Transport) :

La QFT réduit la latence pour un jeu plus fluide et sans décalage, et une réalité virtuelle interactive en temps réel.

■ Formats audio pris en charge

PCM linéaire 2 canaux	2 canaux, 32 kHz – 192 kHz, 16/20/24 bit
PCM linéaire multi-canal	7.1 canaux, 32 kHz – 192 kHz, 16/20/24 bit
Bitstream	Dolby Digital / DTS / Dolby Atmos / Dolby TrueHD / Dolby Digital Plus / DTS:X / DTS-HD Master Audio / DTS-HD High Resolution Audio / DTS Express
DSD 2 canaux – 5.1 canaux, 2,8 MHz

■ Signaux vidéo pris en charge

• 480i
• 480p
• 576i
- 576p
- 720p 60/50Hz
• 1080i 60/50Hz
• 1080p 60/50/24Hz
• 4K 120/100/60/50/30/25/24 Hz
• 8K 60/50/30/25/24 Hz

Panneau avant

hage

Panneau arrière

274

Télécommande

Contents Connexions Lecture Réglages Conseils

Système de protection des droits d'auteur

Pour lire la vidéo et l'audio numériques comme les vidéos BD ou les DVD via une connexion HDMI, cet appareil et la TV ou un lecteur doivent tous les deux prendre en charge le système de protection des droits d'auteur, appelé HDCP (High-bandwidth Digital Content Protection System). Le système HDCP est une technologie de protection comprenant le chiffrement de données et l'authentication de l'appareil AV connecté. Cet appareil prend en charge le système HDCP.

- Si vous connectez un matériel qui ne prend pas en charge le système HDCP, les signaux vidéo et audio ne seront pas reproduits correctement. Lisez le manuel de l'utilisateur de votre téléviseur ou de votre lecteur pour en savoir plus.

Panneau avant

hage

Panneau arrière

275

Télécommande

Contents

Connexions Lecture Réglages Conseils

Relation entre les signaux vidéo et la sortie du moniteur

Panneau avant

nage

Panneau arrière

276

Télécommande

Contents

Connexions Lecture Réglages Conseils

Cet appareil peut convertir les signaux vidéo d'entrée à la résolution réglée pour "Résolution" dans le menu avant de les transmettre au téléviseur. (p. 184)

Signal d'entrée\Signal de sortie

HDMI

480i/576i

480p/576p

720p 10

80i

1080p30/25/24Hz

1080p60/50Hz

4K30/25/24Hz

4K60/50Hz

4K120/100Hz

8K30/25/24Hz

8K60/50Hz

HDMI

480i/576i

√

√

√

√

√

√

√

480p/576p

√

√

√

√

√

√

720p

√

√

√

√

√

1080i

√

√

√

√

1080p 30/25/24Hz

√

√

√

1080p 60/50Hz

√

√

√

4K 30/25/24Hz

√

√

4K 60/50Hz

√

√

4K 120/100Hz

√*

8K 30/25/24Hz

√*

8K 60/50Hz

√*

* Uniquement pris en charge par la borne HDMI 7.

Panneau avant

hage

Panneau arrière

277

Télécommande

Contents

Connexions

Lecture

Réglages

Conseils

Annexe

Lecture de dispositifs mémoire USB

• Cet appareil est compatible avec les standards MP3 ID3-Tag (Ver. 2).
• Cet appareil peut afficher les illustrations qui ont été intégrées en utilisant les standards MP3 ID3-Tag Ver. 2.3 ou 2.4.
• Cet appareil est compatible avec les tags META WMA.
• Si la taille d'image (pixels) de la pochette d'un album dépasse 500 × 500 (WMA/MP3/Apple Lossless/DSD) ou 349 × 349 (MPEG-4 AAC), l'appareil peut ne pas lire la musique correctement.

■ Formats compatibles

	Fréquence d'échantillonnage	Canal Débit Extension
WMA*1	32/44,1/48 kHz 2 canaux 48 – 192 kbps .wma
MP3 32/44,1/48 kHz 2 canaux	32 – 320 kbps .mp3
WAV	32/44,1/48/88,2/96/176,4/192 kHz	2 canaux – .wav
MPEG-4 AAC*1	32/44,1/48 kHz 2 canaux 48 - 320 kbps .aac/.m4a
FLAC	44,1/48/88,2/96/176,4/192 kHz	2 canaux – .flac
Apple Lossless*2	44,1/48/88,2/96/176,4/192 kHz	2 canaux – .m4a
DSD 2,8/5,6 MHz 2 canaux – .dsf/.diff

*1 Seuls les fichiers non protégés par copyright peuvent être lus sur cet appareil.

Le contenu téléchargé sur les sites Internet payants est protégé par copyright. Les fichiers encodés au format WMA et gravés sur un CD, etc., à partir d'un ordinateur, risquent également d'être protégés par copyright, en fonction des paramètres de l'ordinateur.

*2 Le décodeur Apple Lossless Audio Codec (ALAC) est distribué sous licence Apache, version 2.0 (http://www.apache.org/licenses/LICENSE-2.0).

Panneau avant

Affichage

Panneau arrière

278

Télécommande

Index

Contents

Connexions Lecture Réglages Conseils

■ Nombre maximal de fichiers et de dossiers lisibles

Le nombre maximal de fichiers et dossiers lisibles par cet appareil est indiqué ci-dessous.

Média Élément	Dispositifs mémoire USB
Nombre de niveaux de répertoires *1	8 niveaux
Nombre de dossiers 500
Nombre de fichiers *2	5000

*1 Le dossier racine est pris en compte.
*2 Le nombre de fichiers autorisé peut varier en fonction de la capacité du dispositif mémoire USB et de la taille des fichiers.

Lecture d'un périphérique Bluetooth

Cet appareil prend en charge le profil Bluetooth suivant.

• A2DP (Advanced Audio Distribution Profile) : Lorsqu'un périphérique Bluetooth prenant en charge ce standard est connecté, les données sonores mono et stéréo peuvent être écoutées en haute qualité.
• AVRCP (Audio/Video Remote Control Profile) : Lorsqu'un périphérique Bluetooth prenant en charge ce standard est connecté, le périphérique Bluetooth peut être commandé à partir de cet appareil.

- À propos des communications Bluetooth

La diffusion des ondes radio depuis cet appareil peut interférer avec le fonctionnement des appareils médicaux. Assurez-vous de mettre hors tension l'alimentation de cet appareil et du périphérique Bluetooth dans les endroits suivants, car les interférences des ondes radio peuvent causer des dysfonctionnements.

• Les hôpitaux, trains, avions, stations essence et les endroits où des gaz inflammables sont générés
• À proximité de portes automatiques et d'alarmes incendie

Panneau avant

nage

Panneau arrière

279

Télécommande

Contents

Connexions

Lecture

Réglages

Conseils

Annexe

Lire un fichier sauvegardé sur un ordinateur ou sur un NAS

• Cet appareil est compatible avec les standards MP3 ID3-Tag (Ver. 2).
• Cet appareil peut afficher les illustrations qui ont été intégrées en utilisant les standards MP3 ID3-Tag Ver. 2.3 ou 2.4.
• Cet appareil est compatible avec les tags META WMA.
• Si la taille d'image (pixels) de la pochette d'un album dépasse 500 × 500 (WMA/MP3/WAV/FLAC/Apple Lossless/DSD) ou 349 × 349 (MPEG-4 AAC), l'appareil peut ne pas lire la musique correctement.
• Vous devez utiliser un serveur ou un logiciel serveur compatible avec la diffusion dans les formats correspondants pour lire des fichiers audio et image via un réseau.
  Pour pouvoir lire les formats audio mentionnés ci-dessus via un réseau, vous devez installer un logiciel serveur, comme par exemple Twonky Media Server ou jRiver Media Server, sur votre ordinateur ou votre NAS. D'autres logiciels serveurs sont également disponibles. Veuillez vérifier les formats pris en charge.

■ Spécifications des fichiers pris en charge

	Fréquence d'échantillonnage	Canal Débit Extension
WMA*1	32/44,1/48 kHz 2 canaux	48 – 192 kbps .wma
MP3 32/44,1/48 kHz 2 canaux	32 – 320 kbps .mp3
WAV	32/44,1/48/88,2/96/176,4/192 kHz	2 canaux – .wav
MPEG-4 AAC*1	32/44,1/48 kHz 2 canaux	48 - 320 kbps .aac/.m4a
FLAC	44,1/48/88,2/96/176,4/192 kHz	2 canaux – .flac
Apple Lossless*2	44,1/48/88,2/96/176,4/192 kHz	2 canaux – .m4a
DSD 2,8/5,6 MHz 2 canaux – .dsf/.dff

*1 Seuls les fichiers non protégés par copyright peuvent être lus sur cet appareil.

Le contenu téléchargé sur les sites Internet payants est protégé par copyright. Les fichiers encodés au format WMA et gravés sur un CD, etc., à partir d'un ordinateur, risquent également d'être protégés par copyright, en fonction des paramètres de l'ordinateur.

*2 Le décodeur Apple Lossless Audio Codec (ALAC) est distribué sous licence Apache, version 2.0 (http://www.apache.org/licenses/LICENSE-2.0).

Panneau avant

Affichage

Panneau arrière

280

Télécommande

Index

Contents

Connexions Lecture Réglages Conseils

Lecture de radio Internet

■ Spécifications des stations radio lisibles

	Fréquenced'échantillonnage	Débit	Extension
WMA 32/44,1/48 kHz		48 – 192 kbps	.wma
MP3 32/44,1/48 kHz		32 – 320 kbps	.mp3
MPEG-4 AAC 32/44,1/48 kHz		48 - 320 kbps	.aac/.m4a

Fonction mémoire personnelle plus

Les paramétrages les plus récemment utilisés (mode d'entrée, mode de sortie HDMI, mode sonore, commande de tonalités, niveau du canal, MultEQ® XT32, Dynamic EQ, Dynamic Volume, Restorer et décalage audio, etc.) sont sauvegardés pour chaque source d'entrée.

- Les réglages "Paramètres surr." sont mémorisés pour chaque mode son.

Fonction dernière mémoire

Cette fonction mémorise les réglages tels qu'ils étaient juste avant le passage en mode veille.

Panneau avant

nage

Panneau arrière

281

Télécommande

Contents

Connexions Lecture Réglages Conseils

Explication des termes

Audyssey

Audyssey Dynamic EQ®

L'option Audyssey Dynamic EQ ^® résout le problème de la détérioration de la qualité sonore qui accompagne les plus bas niveaux du volume en tenant compte de la perception auditive humaine et de l'acoustique de la pièce.

Audyssey Dynamic EQ ^® fonctionne en tandem avec Audyssey MultEQ ^® XT32 pour produire un son équilibré pour tous les auditeurs à tous les niveaux sonores.

Audyssey Dynamic Volume®

Dynamic Volume résout les écarts importants de volume entre les programmes télévisés et les publicités, ainsi qu'entre les passages silencieux et bruyants des films. Audyssey Dynamic EQ® est intégré à Dynamic Volume. Aussi, si le volume de lecture est ajusté automatiquement, la réponse des graves perçue, l'équilibre tonal, l'impression surround et la clarté des dialogues restent identiques.

Audyssey LFC™ résout le problème des sons basses fréquences qui dérangent les personnes dans les pièces ou les appartements voisins. Audyssey LFC™ surveille le contenu audio de manière dynamique et supprime les basses fréquences qui traversent les murs, les sols et les plafonds. Il applique ensuite un traitement psychoacoustique afin de restaurer la perception des basses pour les auditeurs présents dans la pièce. Il en résulte un son d'excellente qualité qui ne dérange plus les voisins.

Audyssey MultEQ ^® XT32

Audyssey MultEQ® XT32 rectifie les problèmes d'égalisation qui équilibrent les systèmes audio. Ils peuvent ainsi offrir une qualité d'écoute maximale à tous les auditeurs dans une grande zone d'écoute. Sur la base de plusieurs mesures, MultEQ® XT32 calcule une solution d'égalisation qui rectifie les problèmes de temps et de réponse dans la zone d'écoute mais effectue aussi une configuration automatique et complète du système surround.

Panneau avant

nage

Panneau arrière

282

Télécommande

Contents

Connexions Lecture Réglages Conseils

Dolby

Dolby Atmos

Introduit dans le premier cinéma, Dolby Atmos apporte une sensation de dimension et d'immersion pour l'expérience du Home Cinema. Dolby Atmos est un objet adaptable et variable basé sur un format qui reproduit le son comme des sons indépendants (ou des objets) qui peuvent être précisément positionnés et déplacés de manière dynamique à travers l'espace d'écoute tridimensionnel durant la lecture. Un composant clé de Dolby Atmos est l'introduction d'un plan vertical des sons au-dessus de l'auditeur.

Dolby Atmos Stream

Le contenu Dolby Atmos sera remis à votre récepteur AV Dolby Atmos Enabled via les signaux Dolby Digital Plus ou Dolby TrueHD sur disque Bluray, fichiers téléchargeables et Streaming Media. Un flux Dolby Atmos métadonnées spécial qui décrit le positionnement du son dans la pièce. Cet objet de données audio est décodé par un récepteur Dolby Atmos et est calibré pour optimiser la lecture par l'intermédiaire de tous les systèmes de haut-parleurs Home Cinéma de toute taille et toute configuration.

Dolby Digital

Dolby Digital est un format de signal numérique multicanaux développé par Dolby Laboratories.

5.1 canaux sont reproduits au total: 3 canaux avant ("FL", "FR" et "C"), 2 canaux surround ("SL" et "SR") et le canal "LFE" pour les effets de basses fréquences.

Grâce à cela, il n'y a pas de diaphonie entre les canaux et un champ sonore réaliste est obtenu avec une impression "tri-dimensionnelle" (sensation de distance, de mouvement et de positionnement). Ceci permet d'offrir une expérience sonore surround chez vous.

Dolby Digital Plus

Dolby Digital Plus est un format de signaux Dolby Digital amélioré compatible avec 7.1 canaux de son numérique discret, qui améliore également la qualité sonore grâce à des meilleures performances de débit. Il est rétrocompatible avec le Dolby Digital classique, ce qui lui permet d'offrir une plus grande flexibilité en fonction du signal source et de l'équipement de reproduction.

Dolby Surround

Dolby Surround est une technologie de nouvelle génération qui mélange façon ingénieuse le son d'ambiance et le contenu 5.1 et 7.1 pour la lecture de votre système d'enceintes surround. Dolby Surround est compatible avec des plans classiques, mais aussi avec les formats Dolby Atmos activé systèmes de lecture en employant des enceintes de plafond ou des produits avec la technologie d'enceintes Dolby.

Panneau avant

nage

Panneau arrière

283

Télécommande

Contents

Connexions Lecture Réglages Conseils

La technologie Dolby Enceinte (enceintes Dolby Atmos Enabled)

Les enceintes Dolby Atmos Enabled sont une alternative pratique aux enceintes intégrées au plafond ; elles utilisent le plafond au-dessus de vous comme une surface réfléchissante pour reproduire le son au-dessus de l'auditeur. Ces enceintes présentent un pilote de démarrage unique montant et un traitement spécial des signaux. Ces fonctions peuvent être intégrées à une enceinte traditionnelle ou à un module d'enceinte indépendant. Les fonctions impactent de façon minimale le système d'empreinte global de l'enceinte toute en offrant une expérience d'écoute immersive lors de la lecture Dolby Atmos et Dolby Surround.

Dolby TrueHD

Dolby TrueHD est une technologie audio haute définition conçue par Dolby Laboratories, qui utilise une technologie de codage sans perte pour reproduire fidèlement le son des masters studio.

Ce format permet de prendre en charge jusqu'à 8 canaux audio avec une fréquence d'échantillonnage de 96 kHz et une résolution de 24 bits et jusqu'à 6 canaux audio avec une fréquence d'échantillonnage de 192 kHz et une résolution de 24 bits.

Virtualiseur de HP

La virtualisation de hauteur Dolby Atmos est une solution de traitement du signal numérique qui exploite la profonde compréhension de Dolby de la perception audio humaine pour créer la sensation de son en hauteur diffusé par les enceintes au niveau de l'auditeur.

Ce traitement du signal applique des filtres de repère de hauteur aux composants audio en hauteur contenus dans le signal audio avant leur mixage dans les enceintes de niveau auditeur.

Ces filtres simulent les signaux spectraux naturels transmis par nos oreilles aux sons provenant d'au-dessus.

Pour la configuration des enceintes stéréo et 3.1 canaux, la virtualisation de hauteur Dolby Atmos est combinée à la virtualisation surround pour créer un son enveloppant à 360 degrés moins les enceintes qui seraient normalement utilisées derrière ou à côté de l'auditeur.

Panneau avant

nage

Panneau arrière

284

Télécommande

Contents

Connexions Lecture Réglages Conseils

DTS

Commande dialogue

Vous permet de contrôler votre expérience d'écoute. Si vous avez besoin de clarté et d'intelligibilité, vous pouvez faire en sorte que les dialogues se distinguent davantage des bruits de fond.

Cela implique que le contenu a été créé pour prendre en charge Commande dialogue.

DTS

Abréviation de Digital Theater System, un système audio numérique développé par DTS. DTS fournit une expérience sonore surround puissante et dynamique, que vous trouverez généralement dans les plus belles salles de cinéma du monde.

DTS 96/24

DTS 96/24 est un format audio numérique permettant une reproduction sonore de qualité en 5.1 canaux avec une fréquence d'échantillonnage de 96 kHz et une quantisation 24 bits sur les DVD-Vidéo.

DTS™ Digital Surround est le format surround numérique standard de DTS, Inc., compatible avec une fréquence d'échantillonnage de 44,1 ou 48 kHz et jusqu'à 5.1 canaux de son surround discret numérique.

DTS-ES™ Discrete 6.1

DTS-ES™ Discrete 6.1 est un format audio numérique discrete 6.1 canaux qui ajoute un canal surround arrière (SB) au son surround numérique DTS. Le décodage des signaux audio 5.1 canaux classiques est également possible en fonction du décodeur.

DTS-ES™ Matrix 6.1

DTS-ESTM Matrix 6.1 est un format audio 6.1 canaux insérant un canal surround arrière (SB) à l'encodage de matrice par le son surround numérique DTS. Le décodage des signaux audio 5.1 canaux classiques est également possible en fonction du décodeur.

DTS Express

DTS Express est un format audio prenant en charge les faibles débits binaires (max. 5.1 canaux, 24 à 256 kbps).

DTS-HD

Cette technologie audio propose une qualité sonore supérieure et des fonctionnalités améliorées par rapport au système DTS conventionnel et est adoptée en tant qu'audio optionnel pour les Blu-ray Disc.

Cette technologie offre une transmission multicanaux, une vitesse de transfert des données supérieure, une fréquence d'échantillonnage élevée et une lecture audio sans perte. Les Blu-ray Disc prennent en charge un maximum de 7.1 canaux.

Panneau avant

nage

Panneau arrière

285

Télécommande

Contents

Connexions Lecture Réglages Conseils

DTS-HD High Resolution Audio

DTS-HD High Resolution Audio est une version améliorée des formats de signaux DTS, DTS-ES et DTS 96/24, compatible avec des fréquences d'échantillonnage de 96 ou 48 kHz et jusqu'à 7.1 canaux de son numérique discret. Le débit élevé des données permet d'obtenir un son de meilleure qualité. Ce format est entièrement compatible avec les appareils classiques, y compris les données surround numériques DTS 5.1 canaux.

DTS-HD Master Audio

DTS-HD Master Audio est un format audio créé par Digital Theater System (DTS). Ce format permet de prendre en charge jusqu'à 8 canaux audio avec une fréquence d'échantillonnage de 96 kHz et une résolution de 24 bits et jusqu'à 6 canaux audio avec une fréquence d'échantillonnage de 192 kHz et une résolution de 24 bits. Il est entièrement compatible avec les appareils classiques, y compris les données surround numériques DTS 5.1 canaux.

DTS:X

Le signal DTS:X produit un hémisphère sonore, dans lequel les survols, ainsi que les bruits de fond ambiants deviennent vraiment enveloppants. Les objets DTS:X permettent au son de passer en douceur d'une enceinte à l'autre de manière très réaliste.

DTS Neural:X

Permet une expérience audio immersive pour le contenu ancien. Le mode DTS Neural:X peut traiter votre contenu stéréo, 5.1 ou 7.1 vers un format supérieur afin de vous permettre de profiter pleinement de toutes les enceintes de votre système audio surround.

DTS Virtual:X

DTS Virtual:X vous permet de profiter d'un son multidimensionnel, indépendamment de la taille de la pièce, de la disposition ou de la configuration des enceintes.

IMAX®

IMAX ^® est largement reconnu dans le monde entier pour son expérience de film de grand format Premium. IMAX offre la technologie de projection de film la plus avancée combinée à un son riche et profond.

Panneau avant

nage

Panneau arrière

286

Télécommande

Contents

Connexions Lecture Réglages Conseils

Audio

Apple Lossless Audio Codec

Il s'agit du codec pour la méthode de compression audio sans perte développée par Apple Inc. Ce codec peut être lu sur iTunes, iPod ou iPhone. Les données compressées à environ 60 – 70 % peuvent être décompressées aux mêmes données d'origine.

FLAC (Free Lossless Audio Codec)

FLAC signifie Free lossless Audio Codec, et représente un format de fichier audio libre sans perte. Sans perte signifie que le son est compressé sans perte de qualité.

La licence FLAC est indiquée ci-dessous.

Copyright (C) 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 Josh Coalson

Abréviation de Low Frequency Effect, un canal de sortie accentuant l'effet de basse fréquence sonore. Le son surround est intensifié par la production de basses profondes de 20 Hz à 120 Hz vers le(s) subwoofer(s) du système.

MP3 (MPEG Audio Layer-3)

Il s'agit d'un format de compression des données audio normalisé au plan international qui utilise la norme de compression vidéo "MPEG-1". Il compresse le volume de données à environ un onzième de sa taille initiale tout en conservant une qualité de son équivalente à celle d'un CD musical.

Panneau avant

nage

Panneau arrière

287

Télécommande

Contents

Connexions Lecture Réglages Conseils

MPEG (Moving Picture Experts Group), MPEG-2, MPEG-4

Ce sont les noms de différentes normes de format de compression numérique utilisées pour le codage des signaux vidéo et audio. Les normes vidéo sont notamment "MPEG-1 Video", "MPEG-2 Video", "MPEG-4 Visual", "MPEG-4 AVC". Les normes audio sont notamment "MPEG-1 Audio", "MPEG-2 Audio", "MPEG-4 AAC".

WMA (Windows Media Audio)

Il s'agit de la technologie de compression audio mise au point par la société Microsoft.

Les données WMA peuvent être encodées à l'aide de Windows Media® Player.

Pour coder les fichiers WMA, utilisez uniquement les applications autorisées par la société Microsoft. Si vous utilisez une application non autorisée, le fichier peut ne pas fonctionner correctement.

Fréquence d'échantillonnage

L'échantillonnage consiste à effectuer une lecture d'une onde sonore (signal analogique) à intervalles réguliers et à exprimer la hauteur de l'onde lors de chaque lecture dans un format numérisé (produisant un signal numérique).

Le nombre de lectures effectuées en une seconde est appelée "fréquence d'échantillonnage". Plus cette valeur est grande, plus le son reproduit est proche du son original.

Impédance des enceintes

Il s'agit de la valeur de la résistance CA, indiquée en Ω (ohms).

Une puissance supérieure peut être obtenue lorsque cette valeur est plus faible.

Fonction de normalisation de dialogue

Cette fonction est automatiquement activée lors de la lecture de sources Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos, DTS ou DTS-HD.

Elle corrige automatiquement le niveau du signal standard des différentes sources programmes.

Gamme dynamique

La différence entre le niveau sonore non déformé maximum et le niveau sonore minimum perceptible du bruit émis par l'appareil.

Mixage réducteur

Cette fonction réduit le nombre de canaux d'audio surround et effectue la lecture en fonction de la configuration du système.

Panneau avant

nage

Panneau arrière

288

Télécommande

Contents

Connexions Lecture Réglages Conseils

■ Vidéo

ISF

ISF (Imaging Science Foundation) est un organisme qui certifie les techniciens vidéo qui sont ensuite qualifiés pour effectuer l'étalonnage et l'ajustement en fonction des conditions d'installation. Elle permet également de définir les normes de qualité pour l'optimisation de périphérique de performances vidéo.

Progressif (balayage séquentiel)

Il s'agit d'un système de balayage du signal vidéo permettant d'afficher 1 trame de vidéo comme une image. Ce système restitue des images avec moins de bruit de fond et sans bord flou comparé au système entrelacé.

Réseau

AirPlay

AirPlay envoie (lit) le contenu enregistré dans iTunes ou sur un iPhone/iPod touch/iPad à un appareil compatible via le réseau.

Clé WEP (Clé réseau)

Il s'agit d'une clé utilisée pour le cryptage des données pendant leur transfert. Sur cet appareil, la même clé WEP est utilisée pour le cryptage et le décryptage des données et il est donc nécessaire de définir la même clé WEP sur les deux appareils afin de pouvoir établir la communication entre eux.

Wi-Fi®

La certification Wi-Fi garantit une interoperabilité testée et approuvée par la Wi-Fi Alliance, un groupe de certification de l'interopérabilité entre les appareils LAN sans fil.

Il s'agit d'une norme de sécurité établie par la Wi-Fi Alliance. Outre le SSID (nom de réseau) et la clé WEP (clé de réseau), il utilise également une fonction d'identification de l'utilisateur et un protocole de cryptage pour renforcer la sécurité.

Il s'agit d'une nouvelle version de WPA établie par la Wi-Fi Alliance, compatible avec un cryptage AES plus sûr.

Panneau avant

nage

Panneau arrière

289

Télécommande

Contents

Connexions Lecture Réglages Conseils

Il s'agit d'un système simple d'authentication mutuelle lorsqu'une chaîne de caractères prédéfinis correspond au point d'accès et au client du LAN sans fil.

Noms du réseau (SSID: Service Set Identifier)

Lors de la formation de réseaux locaux sans fil, des groupes sont formés pour éviter les interférences, le vol de données, etc. Ces groupes sont basés sur "SSID (noms de réseau)". Pour améliorer la sécurité, une clé WEP est configurée de façon à ce que la communication ne soit pas disponible à moins que le "SSID" et la clé WEP correspondent. Ce mode est particulièrement adapté pour construire un réseau simplifié.

Others

HDCP

Lors de la transmission de signaux numériques entre plusieurs appareils, cette technologie de protection des droits d'auteur crypte les signaux pour empêcher la copie illicite du contenu.

MAIN ZONE

La pièce dans laquelle se trouve l'appareil est appelée MAIN ZONE.

Appariement

L'appariement (enregistrement) est une opération qui est nécessaire pour pouvoir connecter un périphérique Bluetooth à cet appareil à l'aide de la technologie Bluetooth. Lorsque les appareils sont appariés, ils s'authentifient mutuellement et peuvent se connecter sans mauvaises connexions.

Lors de l'utilisation de la connexion Bluetooth pour la première fois, vous devez apparier l'appareil et le périphérique Bluetooth qui doit être connecté.

Circuit de protection

Cette fonction est destinée à prévenir les dommages aux composants sur secteur lorsqu'une anomalie, surcharge ou surtension par exemple, survient pour une raison quelconque.

Panneau avant

nage

Panneau arrière

290

Télécommande

Renseignements relatifs aux marques commerciales

Works with

Apple AirPlay

Fabriqué sous licence Audyssey Laboratories™, avec brevets américains et étrangers en instance. Audyssey MultEQ® XT32, Audyssey Dynamic EQ®, Audyssey Dynamic Volume® et Audyssey LFC™ sont des marques déposées d'Audyssey Laboratories.

Bluetooth

La marque et les logos Bluetooth® sont des marques commerciales déposées appartenant à Bluetooth SIG, Inc. et toute utilisation de ces marques par D&M Holdings Inc. est soumise à licence. Les autres marques et noms commerciaux sont la propriété de leurs propriétaires respectifs.

DOLBY

ATMOS

COMPATIBLE

DOLBY

VISION

Fabriqué sous licence de Dolby Laboratories.

Dolby, Dolby Atmos, Dolby Audio, Dolby Surround, Dolby Vision, et le symbole double-D sont des marques commerciales de Dolby Laboratories.

Panneau avant

nage

Panneau arrière

291

Télécommande

Contents Connexions Lecture Réglages Conseils

Pour les brevets DTS, rendez-vous à l'adresse http://patents.dts.com. Fabriqué sous licence de DTS, Inc. DTS, le symbole, DTS et le symbole, pris ensemble, DTS:X, the logo DTS:X, Virtual:X et le logo DTS Virtual:X sont des marques enregistrées et/ou des marques déposées de DTS, Inc. aux Etats-Unis et/ou dans d'autres pays. © DTS, Inc. Tous droits réservés.

HIGH DEFINITION MULTIMEDIA INTERFACE

Les termes HDMI, High-Definition Multimedia Interface et le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing Administrator, Inc.

Le logo HDR10+™ est une marque déposée de HDR10+ Technologies, LLC.

IMAX®

ENHANCED

Fabriqué sous licence d'IMAX Corporation. IMAX® est une marque déposée d'IMAX Corporation aux États-Unis et/ou dans d'autres pays. Tous droits réservés. Pour les brevets DTS, voir http://patents.dts.com. Fabriqué sous licence de DTS, Inc. DTS, le symbole, DTS avec le symbole sont des marques déposées ou des marques de commerce de DTS, Inc. aux États-Unis et/ou dans d'autres pays © DTS, Inc. Tous droits réservés.

CERTIFIED

Le logo Wi-Fi CERTIFIED est une marque commerciale déposée de l'Alliance Wi-Fi.

La certification WiFi fournit l'assurance que le périphérique a passé le test d'interopérabilité effectués par l'Alliance Wi-Fi, un groupe qui atteste de l'interopérabilité entre les dispositifs de réseau local sans fil.

Panneau avant

nage

Panneau arrière

292

Télécommande

Contents Connexions Lecture Réglages Conseils

Spécifications

Section audio

- Amplificateur de puissance

Puissance nominale: Avant:

105 W + 105 W (8 Ω/ohms, 20 Hz - 20 kHz avec 0,08 % T.H.D.)

135 W + 135 W (6 Ω/ohms, 1 kHz avec 0,7 % T.H.D.)

Centrale:

105 W (8 Ω/ohms, 20 Hz – 20 kHz avec 0,08 % T.H.D.)

135 W (6 Ω/ohms, 1 kHz avec 0,7 % T.H.D.)

Surround:

105 W + 105 W (8 Ω/ohms, 20 Hz - 20 kHz avec 0,08 % T.H.D.)

135 W + 135 W (6 Ω/ohms, 1 kHz avec 0,7 % T.H.D.)

Surround arrière / Hauteur1 / Hauteur2:

105 W + 105 W (8 Ω/ohms, 20 Hz - 20 kHz avec 0,08 % T.H.D.)

135 W + 135 W (6 Ω/ohms, 1 kHz avec 0,7 % T.H.D.)

Bornes de sortie: 4 – 16 Ω/ohms

Panneau avant

nage

Panneau arrière

293

Télécommande

Contents Connexions Lecture Réglages Conseils

- Analogique

Sensibilité de l'entrée: 200 mV

Réponse en fréquence: 10 Hz – 100 kHz — +1, -3 dB (mode Direct)

S/B: 100 dB (IHF-A chargée, mode Direct)

Sortie N/A: Sortie nominale — 2 V (en lecture à 0 dB)

Distorsion harmonique totale — 0,008 % (1 kHz, à 0 dB)

Ratio S/B — 102 dB

Gamme dynamique — 100 dB

Entrée numérique: Format — Interface audio numérique

- Égaliseur

Sensibilité de l'entrée: 2,5 mV

Variation RIAA: ±1 dB (20 Hz à 20 kHz)

S/B: 74 dB (IHF-A)

Facteur de distorsion: 0,03 % (1 kHz, 3 V)

Panneau avant

nage

Panneau arrière

294

Télécommande

Contents

Connexions Lecture Réglages Conseils

■ Section vidéo

- Bornes vidéo standard

Niveau d'entrée/sortie et impédance: 1 Vp-p, 75 Ω/ohms

Réponse en fréquence: 5 Hz – 10 MHz — 0, -3 dB

- Borne vidéo composante couleur

Niveau d'entrée/sortie et impédance: Signal Y — 1 Vp-p, 75 Ω/ohms

Réponse en fréquence: 5 Hz – 60 MHz — 0, -3 dB

■ Section du réseau local sans fil

Type de réseau (normes LAN sans fil): Conforme à IEEE 802.11a/b/g/n

(conforme au Wi-Fi®) *1

Sécurité: WEP 64 bits, WEP 128 bits

WPA/WPA2-PSK (AES)

WPA/WPA2-PSK (TKIP)

Plage des fréquences utilisées : 2,4 GHz, 5 GHz

*1 Le logo Wi-Fi® CERTIFIED et le logo du produit Wi-Fi CERTIFIED sont des marques commerciales déposées de l'Alliance Wi-Fi.

Panneau avant

hage

Panneau arrière

295

Télécommande

Contents

Connexions Lecture Réglages Conseils

■ Section Bluetooth

Système de communication : Spécification Version Bluetooth 4.2

Puissance de transmission : Spécification Version Bluetooth Classe de Puissance 1

Portée de communication maximale : Environ 30 m dans la ligne de vision *2

Plage des fréquences utilisées : 2,4 GHz

Schéma de modulation : FHSS (Frequency-Hopping Spread Spectrum)

Profils pris en charge : Fonction récepteur

Codec correspondant : SBC

Portée de transmission (A2DP) : 20 Hz – 20 000 Hz

*2 La plage de communication réelle varie suivant l'influence de facteurs tels que les obstacles entre les appareils, les ondes électromagnétiques émises par les fours à micro-ondes, l'électricité statique, les téléphones sans fil, la sensibilité de la réception, la performance de l'antenne, le système d'exploitation, le logiciel de l'application, etc.

Panneau avant

hage

Panneau arrière

296

Télécommande

Contents

Connexions

Lecture

Réglages

Conseils

Annexe

Général

Température de fonctionnement : 5 °C - 35 °C

Consommation électrique : 660 W

Consommation électrique en mode veille:

Modes veille	Éléments de configuration du menu			Consommation électrique
	Commande réseau (p. 226)	Autorise mise à jour (p. 239)	HDMI Pass Through (p. 177) / HDMI Contrôle (p. 179)
Veille normale Arrêt en veille Arrêt Arrêt 0,1 W
Contrôle réseau (Bluetooth) Toujours actif – Arrêt 3,3 W
Contrôle réseau (Ethernet) Toujours actif – Arrêt 3,4 W
Contrôle réseau (Wi-Fi) Toujours actif – Arrêt 3,7 W
Veille CEC Arrêt en veille Arrêt Marche 0,5 W
Veille RS-232C *	Arrêt en veille Arrêt	Arrêt 0,5 W

* Lorsque cet appareil est réglé en mode veille par l'envoi d'une commande de veille depuis le contrôleur externe via le connecteur RS-232C de cet appareil.

Pour des raisons d'amélioration, les caractéristiques et l'apparence sont susceptibles d'être modifiées sans avertissement préalable.

Panneau avant

Affichage

Panneau arrière

297

Télécommande

Index

Contents Connexions Lecture Réglages Conseils

■ Dimensions (Unité : mm)

■ Poids : 12,5 kg

Panneau avant

nage

Panneau arrière

298

Télécommande

Contents

Connexions Lecture Réglages Conseils

Index

Chiffres

11.1 canaux 55

3D 272

4K/8K 272

5.1 canaux 34, 43

7.1 canaux 34, 44

9.1 canaux 48

A

Affectation des entrées 190

Affichage 20

AirPlay 109

Appariement 88, 89

Assistant de config. 158

Audyssey Dynamic EQ® 282

Audyssey Dynamic Volume® 282

Audyssey LFC™ 282

Audyssey MultEQ® XT32 282

Audyssey Sub EQ HT™ 195

C

Caméscope 72

Circuit de protection 290

Commande d'un boîtier 69

Compte HEOS 101,228

Conf. Audyssey® 194

Connexion des enceintes 37

Conseils 247

Console de jeux 72

Contrôle Internet 148

D

Dépistage des pannes 249

Dispositif de commande externe 77

Dispositif mémoire USB 74,83

Dolby Atmos 283

Double amplificateur 59

F

Favoris HEOS 114

Formats audio 274, 278, 280, 281

H

HDCP 275

HDMI Contrôle 137, 179

L

LAN filaire 75,221

LAN sans fil 76,222

Lecteur Blu-ray Disc 70, 82

Lecteur DVD 70,82

Liste d'attente 84, 97, 104

Panneau avant

nage

Panneau arrière

299

Télécommande

Contents

Connexions Lecture Réglages Conseils

M

Minuterie sommeil 140

Mise à jour du micrologiciel ...... 238

Mise en sourdine 82

Mode audio auto 125

Mode audio Direct 130

Mode audio Dolby 126, 283

Mode audio DTS 127, 285

Mode audio multicanaux PCM 129

Mode audio original 129

Mode audio stéréo 130

Mode ECO 229

Mode photo 175

Mode son 123

N

NAS 96

P

Panneau arrière 22

Panneau avant 17

Paramétrage général 158, 229

Paramétrage WiFi 222

Paramétrage de l'enceinte .... 156, 194

PC 96

Périphérique Bluetooth 88

Plan du menu de l'interface graphique ..... 155

Position d'écoute 194

Pure Direct 125

R

Radio Internet 94

Réglages audio 155, 160

Réglages Audyssey 170, 196

Réglages d'entrée .... 156, 190

Réglages réseau 221

Réglages vidéo 155, 175

Réinitialisation des réglages du réseau ..... 271

Réinitialisation des réglages d'usine ..... 270

Restorer 167

S

Sélect. Vidéo 118

Sélection rapide plus 142

Source d'entrée 81

Spotify 112

Panneau avant

nage

Panneau arrière

300

Télécommande

Contents

Connexions Lecture Réglages Conseils

T

Télécommande 26

Toutes zones stéréo 120

Tuner satellite 69

TV 65, 66, 67

TV par câble 69

V

Veille auto 232

Volume 82,116

Z

ZONE2 61,150

Panneau avant

nage

Panneau arrière

301

Télécommande

DENON®

www.denon.com

3520 10736 00AD
