MODE D'EMPLOI HSA 94 T STIHL

38 - 59 Notice d’emploi

22.3 STIHL Importeure

• Préface p. 39
• 2 Informations concernant la présente Notice d'emploi p. 39
• 3 Vue d'ensemble p. 40
• 4 Prescriptions de sécurité 5 Préparatifs avant l'utilisation du taille-haies p. 41

• 6 Ajustage du taille-haies selon l'utilisateur. 46 7 Branchement et débranchement de la fiche du cordon d'alimentation électrique p. 48
• 8 Mise en marche et arrêt du taille-haies p. 49
• 9 Contrôle du taille-haies p. 49
• 10 Travail avec le taille-haies p. 50
• 11 Après le travail p. 51
• 12 Transport p. 51
• 13 Rangement p. 51
• 14 Nettoyage p. 51
• 15 Maintenance p. 52
• 16 Réparation p. 52
• 17 Dépannage p. 53
• 18 Caractéristiques techniques p. 54
• 19 Pièces de rechange et accessoires p. 55
• 20 Mise au rebut p. 55
• 21 Déclaration de conformité UE p. 55
• 22 Déclaration de conformité UKCA p. 56
• français 38 0458-005-9621-B © ANDREAS STIHL AG & Co. KG 2022 0458-005-9621-B. VA1.E22. Imprimé sur papier blanchi sans chlore L'encre d'imprimerie contient des huiles végétales, le papier est recyclable. Traduction de la Notice d'emploi d'origine 0000009299_006_F23 Indications générales de sécurité pour outils électroportatifs 1 Préface Chère cliente, cher client, Nous vous remercions d'avoir choisi un produit STIHL. Dans le développement et la fabrication de nos produits, nous mettons tout en œuvre pour garantir une excellente qualité répondant aux besoins de nos clients. Nos produits se dis‐ tinguent par une grande fiabilité, même en cas de sollicitations extrêmes. STIHL garantit également la plus haute qualité au niveau du service après-vente. Nos reven‐ deurs spécialisés fournissent des conseils com‐ pétents, aident nos clients à se familiariser avec nos produits et assurent une assistance techni‐ que complète. STIHL se déclare résolument en faveur d'un développement durable et d'une gestion respon‐ sable de la nature. La présente Notice d'emploi vous aidera à utiliser votre produit STIHL en toute sécurité et dans le respect de l'environne‐ ment, pendant toute sa longue durée de vie. Nous vous remercions de votre confiance et vous souhaitons beaucoup de plaisir avec votre produit STIHL. Dr. Nikolas Stihl p. 56

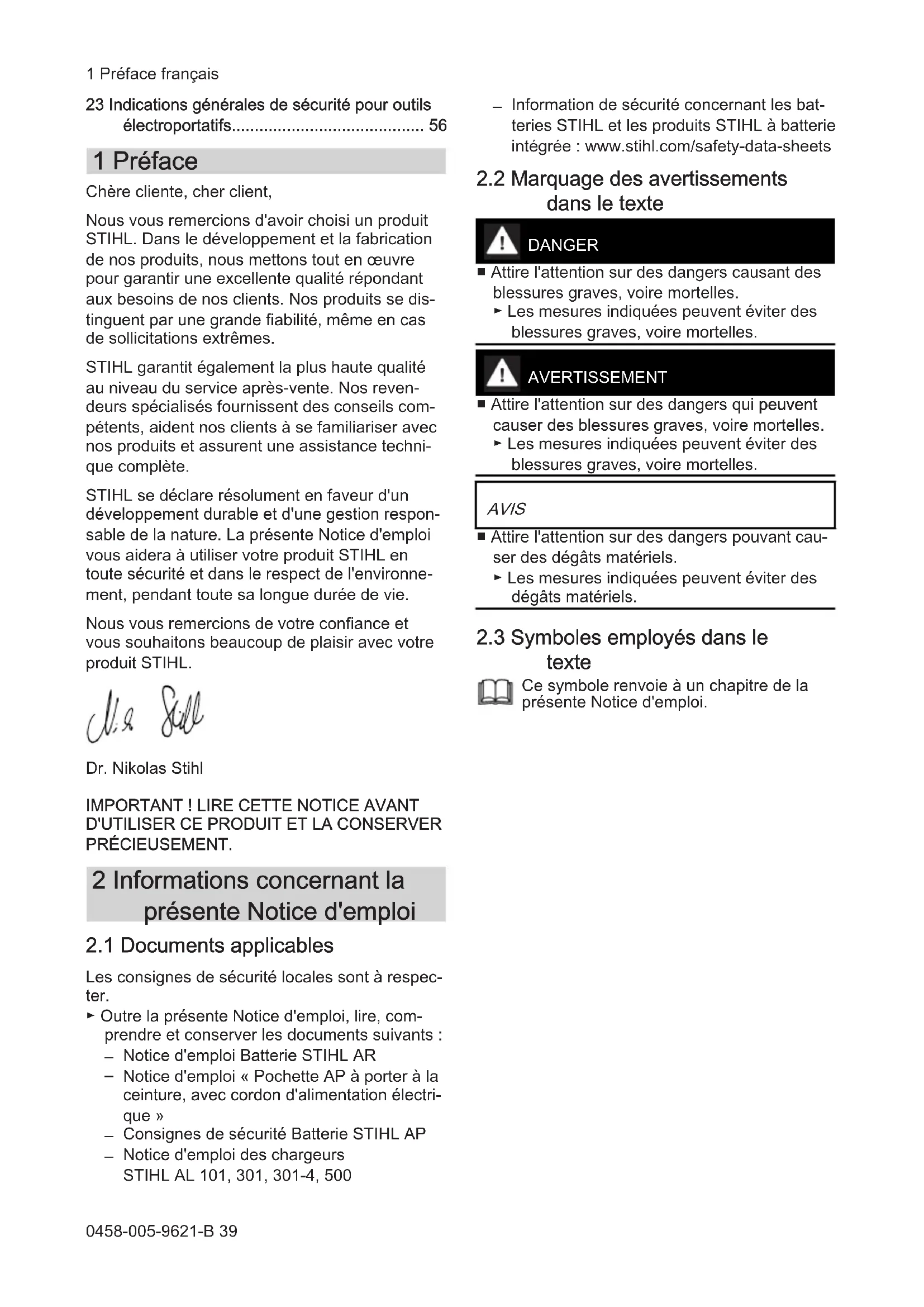

PRÉCIEUSEMENT. 2 Informations concernant la présente Notice d'emploi

2.1 Documents applicables

Les consignes de sécurité locales sont à respec‐ ter. ► Outre la présente Notice d'emploi, lire, com‐ prendre et conserver les documents suivants :

Notice d'emploi Batterie STIHL AR

Notice d'emploi « Pochette AP à porter à la ceinture, avec cordon d'alimentation électri‐ que »

Consignes de sécurité Batterie STIHL AP

Notice d'emploi des chargeurs

Information de sécurité concernant les bat‐ teries STIHL et les produits STIHL à batterie intégrée : www.stihl.com/safety-data-sheets

2.2 Marquage des avertissements

dans le texte DANGER ■ Attire l'attention sur des dangers causant des blessures graves, voire mortelles. ► Les mesures indiquées peuvent éviter des blessures graves, voire mortelles. AVERTISSEMENT ■ Attire l'attention sur des dangers qui peuvent causer des blessures graves, voire mortelles. ► Les mesures indiquées peuvent éviter des blessures graves, voire mortelles. AVIS ■ Attire l'attention sur des dangers pouvant cau‐ ser des dégâts matériels. ► Les mesures indiquées peuvent éviter des dégâts matériels.

2.3 Symboles employés dans le

texte Ce symbole renvoie à un chapitre de la présente Notice d'emploi. 1 Préface français 0458-005-9621-B 393 Vue d'ensemble

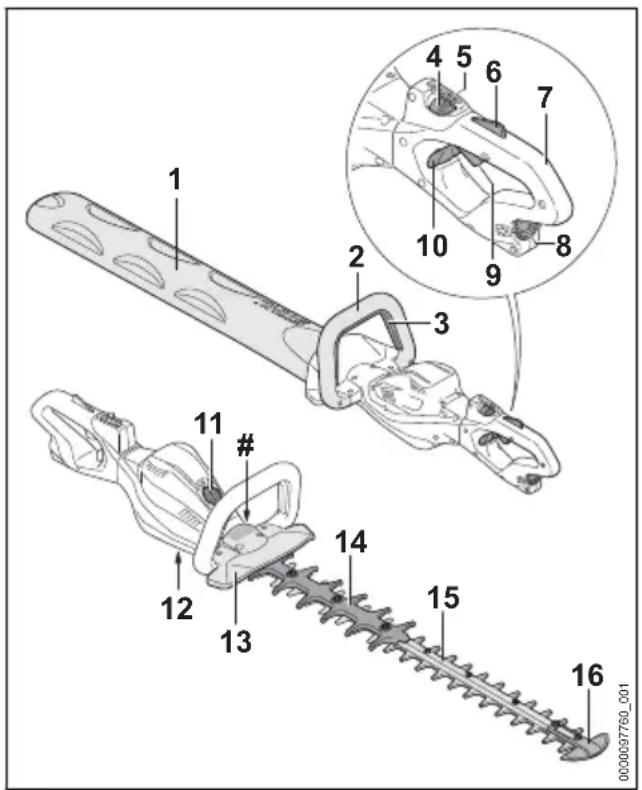

0000097760_001 1 Protège-couteaux Le protège-couteaux protège contre le risque de contact avec les couteaux. 2 Poignée en forme d'étrier La poignée en forme d'étrier sert à tenir, mener et porter le taille-haies. 3 Étrier de commande En combinaison avec la gâchette de com‐ mande, l'étrier de commande met le taille- haies en marche et l'arrête. 4 Levier d'encliquetage En corrélation avec le blocage de la gâchette de commande, le levier d'encliquetage déver‐ rouille la gâchette de commande. Le levier d'encliquetage sert au réglage du niveau de puissance. 5 DEL Les DEL indiquent le niveau de puissance actuellement réglé. 6 Blocage de gâchette de commande En corrélation avec le levier d'encliquetage, le blocage de la gâchette de commande déver‐ rouille la gâchette de commande. 7 Poignée de commande La poignée de commande sert à commander, tenir et mener le taille-haies. 8 Prise Prise dans laquelle il faut introduire la fiche du cordon d'alimentation électrique. 9 Gâchette de commande En combinaison avec l'étrier de commande, la gâchette de commande met le taille-haies en marche et l'arrête. 10 Coulisseau de blocage Le coulisseau de blocage déverrouille la poi‐ gnée de commande tournante.

Pièce de recouvrement

La pièce de recouvrement recouvre l'empla‐ cement prévu pour un Smart Connector 2 A. 12 Bouchon fileté Le bouchon fileté obture l'orifice d'introduction de la graisse multifonctionnelle STIHL. 13 Protège-main Le protège-main protège la main de l'utilisa‐ teur qui tient la poignée en forme d'étrier, pour qu'elle ne risque pas d'entrer en contact avec les couteaux. 14 Protection anticoupure La protection anticoupure protège les cuisses de l'utilisateur contre le risque de contact avec la partie arrière des couteaux. 15 Couteaux Les couteaux coupent les branches. 16 Pièce de protection La pièce de protection protège l'extrémité des couteaux pour qu'elle ne risque pas d'entrer en contact avec des objets. # Plaque signalétique avec numéro de machine

La pièce de recouvrement fait partie du carter du moteur. N'enlever la pièce de recouvrement que pour monter un Smart Connector 2 A et la conserver précieusement pour pouvoir la remonter ultérieu‐ rement. N'utiliser le taille-haies que si la pièce de recouvrement est montée ou si un Smart Connector 2 A est monté. français 3 Vue d'ensemble 40 0458-005-9621-B3.2 Systèmes de portage

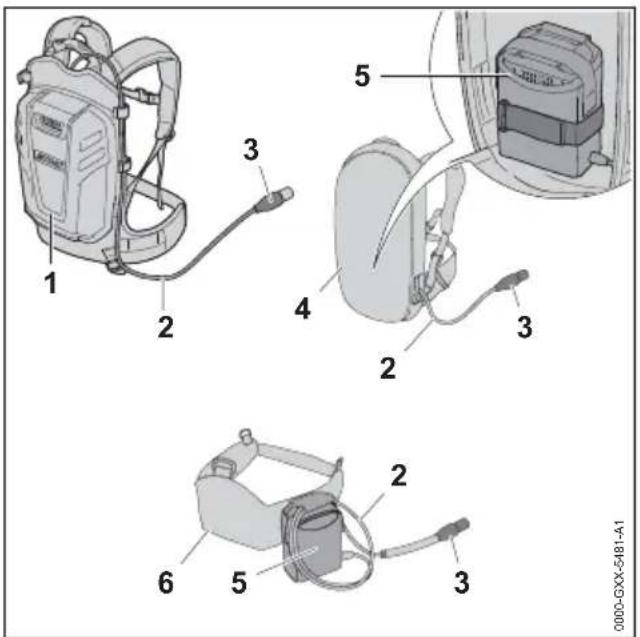

0000-GXX-5481-A1 1 Batterie STIHL AR La batterie STIHL AR peut fournir l'énergie nécessaire au fonctionnement du taille-haies. 2 Cordon d'alimentation électrique Le cordon d'alimentation électrique relie le taille-haies avec la batterie ou avec la « pochette AP à porter à la ceinture, avec cordon d'alimentation électrique ». 3 Fiche du cordon d'alimentation électrique La fiche du cordon d'alimentation électrique relie le taille-haies avec la « pochette AP à porter à la ceinture, avec cordon d'alimenta‐ tion électrique » ou avec une batterie STIHL AR. 4 Système de portage avec « pochette AP à porter à la ceinture, avec cordon d'alimenta‐ tion électrique » intégrée Le système de portage peut fournir l'énergie nécessaire au fonctionnement du taille-haies. 5 « Pochette AP à porter à la ceinture, avec cordon d'alimentation électrique » La « pochette AP à porter à la ceinture, avec cordon d'alimentation électrique » peut fournir l'énergie nécessaire au fonctionnement du taille-haies. 6 Ceinture pour batteries avec « pochette AP à porter à la ceinture, avec cordon d'alimenta‐ tion électrique » intégrée La ceinture pour batteries peut fournir l'éner‐ gie nécessaire au fonctionnement du taille- haies.

Les symboles qui peuvent être appliqués sur le taille-haies ont les significations suivantes : Dans cette position, le levier d'enclique‐ tage déverrouille la gâchette de com‐ mande. Dans cette position, le levier d'enclique‐ tage verrouille la gâchette de commande. Ce symbole repère l'orifice d'introduc‐ tion de la graisse multifonctionnelle STIHL.

Niveau de puissance acoustique garanti selon la directive 2000/14/CE, en dB(A), pour permettre la comparai‐ son des émissions sonores de diffé‐ rents produits. Ne pas jeter ce produit à la poubelle. 4 Prescriptions de sécurité

4.1 Symboles d'avertissement

Les symboles d'avertissement appliqués sur le taille-haies ont les significations suivantes : Respecter les consignes de sécurité et les mesures à prendre. Il est nécessaire de lire, de bien com‐ prendre et de conserver précieuse‐ ment cette Notice d'emploi. Porter des lunettes de protection. Porter des lunettes de protection et une protection auditive. Ne pas toucher aux couteaux en mou‐ vement. Pour les pauses de travail, le transport, le rangement, la maintenance ou la réparation de la machine, extraire la fiche du cordon d'alimentation électri‐ que de la prise.

4.2 Utilisation conforme à la desti‐

nation prévue Le taille-haies STIHL HSA 94 R est conçu pour les gros travaux de rabattage de haies, de buis‐ sons et de broussailles. Le taille-haies peut être utilisé en cas de pluie. 4 Prescriptions de sécurité français 0458-005-9621-B 41Le taille-haies STIHL HSA 94 T est conçu pour la remise en forme, l'entretien et la finition de haies, de buissons et de broussailles à branches fines. Ce taille-haies est alimenté par une batterie STIHL AP en combinaison avec la « pochette AP à porter à la ceinture, avec cordon d'alimentation électrique » ou par une batterie STIHL AR. AVERTISSEMENT ■ L'utilisation de batteries qui ne sont pas autori‐ sées par STIHL pour ce taille-haies risque de causer des incendies et des explosions. Cela peut causer des dégâts matériels et des per‐ sonnes risquent de subir des blessures très graves, voire mortelles.

Utiliser ce taille-haies avec une batterie STIHL AP en combinaison avec la « pochette AP à porter à la ceinture, avec cordon d'alimentation électrique » ou avec une batterie STIHL AR.

Si le taille-haies ou la batterie n'est pas utilisé conformément à la destination prévue, cela peut causer des dégâts matériels et des per‐ sonnes risquent de subir des blessures très graves, voire mortelles.

Utiliser le taille-haies comme décrit dans la présente Notice d'emploi. ► Utiliser la batterie, comme décrit dans la Notice d'emploi « Pochette AP à porter à la ceinture, avec cordon d'alimentation électri‐ que » ou dans la Notice d'emploi Batterie STIHL AR.

4.3 Exigences posées à l'utilisateur

Les personnes qui n'ont pas reçu de formation adéquate ne peuvent pas reconnaître ou éva‐ luer les dangers du taille-haies. L'utilisateur ou d'autres personnes risquent de subir des bles‐ sures graves, voire mortelles. ► Il est nécessaire de lire, de bien comprendre et de conserver précieu‐ sement la Notice d'emploi. ► Si l'on confie le taille-haies à une autre per‐ sonne : il faut y joindre la Notice d'emploi. ► S'assurer que l'utilisateur remplit les condi‐ tions suivantes :

L'utilisateur est reposé.

L'utilisateur dispose de toute l'intégrité physique, sensorielle et mentale requise pour être capable de manipuler correc‐ tement le taille-haies et de travailler avec le taille-haies. Si l'utilisateur ne dispose pas de toute l'intégrité physi‐ que, sensorielle et mentale requise, il ne doit travailler avec cet équipement que sous la surveillance d'une personne responsable ou après avoir reçu, de cette personne responsable, toutes les instructions nécessaires.

L'utilisateur est capable de reconnaître et d'évaluer les dangers du taille-haies.

L'utilisateur est majeur ou bien l'utilisa‐ teur faisant un apprentissage profes‐ sionnel travaille sous la surveillance d'un instructeur conformément aux dis‐ positions nationales applicables.

Avant de travailler pour la première fois avec le taille-haies, l'utilisateur a reçu les instructions nécessaires, du reven‐ deur spécialisé STIHL ou d'une autre personne compétente.

L'utilisateur ne se trouve pas sous l'in‐ fluence de l'alcool, de drogues ou de médicaments. ► Au moindre doute : consulter un revendeur spécialisé STIHL.

4.4 Vêtements et équipement

Au cours du travail, les cheveux longs risquent d'être happés par le taille-haies. L’utilisateur risque de subir des blessures graves.

Les personnes aux cheveux longs doivent les nouer et les assurer de telle sorte qu'ils soient maintenus au-dessus des épaules.

Au cours du travail, des objets peuvent être soulevés du sol et projetés à haute vitesse. L’utilisateur risque d'être blessé. ► Porter des lunettes de protection couvrant étroitement les yeux. Les lunettes de protection appropriées disponibles dans le commerce sont certifiées conformément à la norme EN 166 ou aux dispositions nationales en vigueur et portent le marquage correspondant.

Porter un vêtement de coupe assez étroite et à manches longues, et un pantalon long. ■ Le travail avec cette machine est bruyant. Le bruit peut causer des lésions de l'ouïe. ► Si ce symbole est appliqué sur le taille-haies : porter une protection auditive. ■ Au cours du travail, la machine peut soulever de la poussière. L'aspiration de poussière est français 4 Prescriptions de sécurité 42 0458-005-9621-Bdangereuse pour la santé et peut donner lieu à des réactions allergiques. ► En cas de dégagement de poussière : por‐ ter un masque antipoussière. ■ Des vêtements mal appropriés risquent de se prendre dans le bois, les broussailles ou le taille-haies. S’il ne porte pas les vêtements appropriés, l’utilisateur risque de subir des blessures graves.

Porter des vêtements ajustés. ► Ne pas porter d’écharpe, ni de bijoux. ■ Au cours du travail, l'utilisateur peut entrer en contact avec les lames en mouvement. L’utili‐ sateur risque de subir des blessures graves.

Porter des chaussures en matière résis‐ tante. ► Porter un pantalon long en tissu résistant. ■ Au cours du nettoyage ou de la maintenance, l'utilisateur peut entrer en contact avec les lames. L’utilisateur risque d'être blessé.

Porter des gants de travail en matière résis‐ tante. ■ S'il ne porte pas les chaussures appropriées, l'utilisateur risque de glisser. L’utilisateur ris‐ que d'être blessé.

Porter des chaussures fermées et robustes, à semelle crantée antidérapante.

4.5 Aire de travail et voisinage

Des passants, des enfants ou des animaux ne peuvent pas reconnaître et évaluer les dan‐ gers du taille-haies et des objets soulevés et projetés au cours du travail. Des passants, des enfants ou des animaux risquent d'être grièvement blessés, et des dégâts matériels peuvent survenir.

Veiller à ce que des passants, des enfants ou des animaux, ne s'approchent pas de la zone de travail.

Ne pas laisser le taille-haies sans surveil‐ lance. ► Veiller à ce que des enfants ne puissent pas jouer avec le taille-haies. ■ Des composants électriques du taille-haies peuvent produire des étincelles. Dans un envi‐ ronnement présentant des risques d'explosion ou à proximité de matières facilement inflam‐ mables, les étincelles peuvent causer des incendies ou des explosions. Cela peut causer des dégâts matériels et des personnes ris‐ quent de subir des blessures très graves, voire mortelles. ► Ne pas travailler dans un environnement présentant des risques d'explosion ou à proximité de matières facilement inflamma‐ bles.

4.6 Bon état pour une utilisation en

Le taille-haies se trouve en bon état pour une uti‐ lisation en toute sécurité si les conditions suivan‐ tes sont remplies :

Le taille-haies ne présente aucun endomma‐ gement.

Le taille-haies est propre.

Les éléments de commande fonctionnent et n'ont pas été modifiés.

Les couteaux sont montés correctement.

Les accessoires montés sont des accessoires d'origine STIHL destinés à ce taille-haies.

Les accessoires sont montés correctement. AVERTISSEMENT ■ Si l'état impeccable requis pour la sécurité n'est pas garanti, il est possible que des com‐ posants ne fonctionnent plus correctement et que des dispositifs de sécurité soient mis hors service. Des personnes risquent de subir des blessures graves, voire mortelles.

Ne travailler qu'avec un taille-haies qui ne présente aucun endommagement. ► Si le taille-haies est encrassé : nettoyer le taille-haies. ► N'apporter aucune modification au taille- haies. ► Si les éléments de commande ne fonction‐ nent pas : ne pas travailler avec le taille- haies.

Monter des accessoires d'origine STIHL destinés à ce taille-haies. ► Monter les accessoires comme indiqué dans la présente Notice d'emploi ou dans la Notice d'emploi de ces accessoires.

N'introduire aucun objet dans les orifices du taille-haies. ► Remplacer les étiquettes d'avertissement usées ou endommagées. ► En cas de doute : demander conseil à un revendeur spécialisé STIHL.

Les couteaux se trouvent en bon état pour une utilisation en toute sécurité si les conditions sui‐ vantes sont remplies :

Les couteaux ne présentent aucun endomma‐ gement.

Les couteaux ne sont pas déformés.

Les couteaux fonctionnent facilement. 4 Prescriptions de sécurité français 0458-005-9621-B 43– Les couteaux sont correctement affûtés.

Les couteaux ne présentent pas de morfil. AVERTISSEMENT

Si l'état impeccable requis pour la sécurité n'est pas garanti, il est possible que des com‐ posants des couteaux se détachent et soient projetés au loin. Des personnes risquent d'être grièvement blessées.

Travailler uniquement avec un couteau qui ne présente aucun endommagement. ► Affûter et ébavurer correctement les cou‐ teaux. ► Au moindre doute : consulter un revendeur spécialisé STIHL.

AVERTISSEMENT ■ Dans certaines situations, l'utilisateur ne peut plus travailler avec la concentration néces‐ saire. L'utilisateur risque alors de trébucher, de tomber et de subir des blessures graves.

Travailler calmement et de façon réfléchie. ► Si les conditions d'éclairage et de visibilité sont mauvaises : ne pas travailler avec le taille-haies.

Le taille-haies ne doit être manié que par une seule personne. ► Faire attention aux obstacles. ► Travailler en se tenant debout sur le sol et veiller à ne pas risquer de perdre l'équilibre. S'il est nécessaire de travailler en hauteur : utiliser une nacelle élévatrice ou un écha‐ faudage stable.

Si l'on constate des signes de fatigue : faire une pause. ■ Si l'utilisateur travaille en tenant la machine à bras levés, à une hauteur supérieure à celle de ses épaules, il risque de se fatiguer plus rapidement. L'utilisateur risque alors de subir des blessures graves.

Le cas échéant, ne pas travailler longtemps à bras levés à une hauteur supérieure aux épaules.

Faire des pauses. ■ Si le couteau en mouvement heurte un objet dur, cela peut freiner brusquement son mou‐ vement. Sous l'effet des forces de réaction engendrées alors, l'utilisateur risque de perdre le contrôle du taille-haies et d'être grièvement blessé.

Tenir fermement le taille-haies à deux mains. ► Avant d'entreprendre le travail, examiner la haie pour constater si elle renferme des objets durs. Le cas échéant, enlever ces objets. ■ Les couteaux en mouvement risquent de cou‐ per l'utilisateur. L'utilisateur risque alors de subir des blessures graves. ► Ne pas toucher aux couteaux en mouvement. ► Si les couteaux sont bloqués par un objet quelconque : arrêter le taille- haies et retirer la fiche du cordon d'alimentation électrique de la prise. Enlever seulement ensuite l'objet coincé.

Si, au cours du travail, l'on constate un chan‐ gement d'état ou un comportement inhabituel du taille-haies, il est possible que le taille- haies ne soit plus dans l'état requis pour une utilisation en toute sécurité. Cela peut causer des dégâts matériels et des personnes ris‐ quent d'être grièvement blessées.

Arrêter le travail, extraire la fiche du cordon d'alimentation électrique de la prise et con‐ sulter un revendeur spécialisé STIHL.

Au cours du travail, le taille-haies peut pro‐ duire des vibrations. ► Porter des gants. ► Faire des pauses. ► Si l'on constate des symptômes qui pour‐ raient signaler une perturbation de l'irriga‐ tion sanguine des mains : consulter un médecin.

Lorsqu'on relâche la gâchette de commande, les couteaux fonctionnent encore pendant env. 1 seconde. En entrant en contact avec les couteaux, des personnes risquent de se couper. Des personnes risquent d'être griève‐ ment blessées.

Tenir fermement le taille-haies par la poi‐ gnée de commande et par la poignée en forme d'étrier et attendre que les couteaux soient arrêtés. DANGER

Si l'on travaille dans le voisinage de câbles électriques sous tension, les couteaux ris‐ quent d'entrer en contact avec les câbles sous tension et de les endommager. L'utilisateur peut alors subir des blessures graves, voire mortelles.

Ne pas travailler dans le voisinage de câbles électriques sous tension.

Au cours du transport, le taille-haies risque de se renverser ou de se déplacer. Cela peut français 4 Prescriptions de sécurité 44 0458-005-9621-Bcauser des dégâts matériels et des personnes risquent d'être blessées. ► Pousser le levier d'encliquetage dans la position . ► Extraire la fiche du cordon d'alimen‐ tation électrique de la prise. ► Glisser le protège-couteaux par-dessus les couteaux de telle sorte que les couteaux soient intégralement recouverts.

Assurer le taille-haies avec des sangles ou un filet, de telle sorte qu'il ne risque pas de se renverser ou de se déplacer.

AVERTISSEMENT ■ Les enfants ne peuvent pas reconnaître et évaluer les dangers du taille-haies. Les enfants risquent d'être grièvement blessés.

Pousser le levier d'encliquetage dans la position . ► Extraire la fiche du cordon d'alimen‐ tation électrique de la prise. ► Glisser le protège-couteaux par-dessus les couteaux de telle sorte que les couteaux soient intégralement recouverts.

Conserver le taille-haies hors de portée des enfants. ■ L'humidité risque d'entraîner une corrosion des contacts électriques du taille-haies et des composants métalliques. Cela risque d'en‐ dommager le taille-haies.

Pousser le levier d'encliquetage dans la position . ► Extraire la fiche du cordon d'alimen‐ tation électrique de la prise. ► Conserver le taille-haies au propre et au sec.

4.10 Nettoyage, entretien et répara‐

Si l'on ne débranche pas la fiche du cordon d'alimentation électrique avant le nettoyage, la maintenance ou la réparation, le taille-haies risque d'être mis en marche par mégarde. Des personnes peuvent être grièvement blessées et des dégâts matériels peuvent survenir.

Pousser le levier d'encliquetage dans la position . ► Extraire la fiche du cordon d'alimen‐ tation électrique de la prise. ■ Un nettoyage avec des détergents agressifs, un jet d'eau ou des objets pointus peut endommager le taille-haies ou le couteau. Si le taille-haies ou le couteau n'est pas nettoyé comme il faut, il est possible que des compo‐ sants ne fonctionnent plus correctement et que des dispositifs de sécurité soient mis hors service. Des personnes risquent d'être griève‐ ment blessées. ► Nettoyer le taille-haies et les couteaux comme décrit dans la présente Notice d'emploi.

Si le taille-haies ou les couteaux ne sont pas correctement entretenus ou réparés, il est possible que des composants ne fonctionnent plus correctement et que des dispositifs de sécurité soient mis hors service. Des person‐ nes risquent de subir des blessures graves, voire mortelles.

Effectuer la maintenance ou la réparation du taille-haies et des couteaux comme décrit dans la présente Notice d'emploi.

Au cours du nettoyage ou de la maintenance des couteaux, l'utilisateur peut se couper sur les dents de coupe acérées. L’utilisateur ris‐ que d'être blessé.

Porter des gants de travail en matière résis‐ tante. 5 Préparatifs avant l'utilisa‐ tion du taille-haies

5.1 Préparatifs avant l'utilisation du

taille-haies Avant chaque utilisation, effectuer impérative‐ ment les opérations suivantes : ► S'assurer que les composants suivants sont dans l'état impeccable requis pour la sécurité :

Taille-haies, 4.6.1.

Batterie, comme décrit dans la Notice d'em‐ ploi Batterie STIHL AR ou dans la Notice d'emploi « Pochette AP à porter à la cein‐ ture, avec cordon d'alimentation électri‐ que ». 5 Préparatifs avant l'utilisation du taille-haies français 0458-005-9621-B 45► Contrôler la batterie, comme décrit dans laNotice d'emploi Batterie STIHL AR ou dans laNotice d'emploi « Pochette AP à porter à laceinture, avec cordon d'alimentation électri‐que ».► Recharger complètement la batterie commedécrit dans la Notice d'emploi des chargeursSTIHL AL 101, 301, 301-4, 500. Nettoyer le taille-haies, 14.1. Contrôler les éléments de commande, 9.1.► Prendre la batterie STIHL AR ou le systèmede portage sur le dos ou mettre la « pochetteAP à porter à la ceinture, avec cordon d'ali‐mentation électrique » et l'ajuster, ► Si ces opérations ne peuvent pas être exécu‐tées : ne pas utiliser le taille-haies, mais con‐sulter un revendeur spécialisé STIHL. 6 Ajustage du taille-haies selon l'utilisateur

6.1 Utilisation avec la batterie

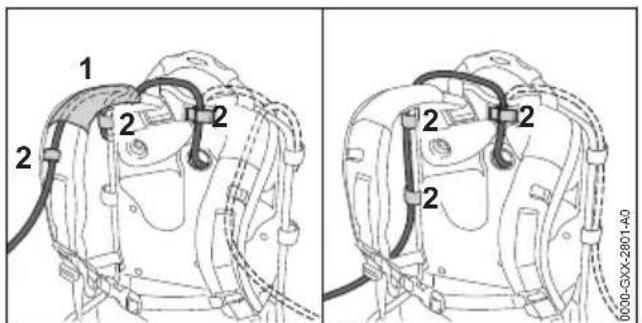

STIHL AR 6.1.1 Pose et ajustage du cordon d'alimen‐tation électriqueLe cordon d'alimentation électrique peut êtreposé et ajusté en fonction de la taille de l'utilisa‐teur et du genre de travail prévu. 0000-GXX-2801-A0

Le cordon d'alimentation électrique peut êtreglissé à travers la gaine (1) du harnais et fixé àl'aide des attaches (2) ou bien posé sur le côté etfixé sur la plaque dorsale à l'aide des atta‐ches (2). 0000-GXX-2803-A0

Pour ajuster la longueur du cordon d'alimentationélectrique, on peut former une boucle sur la pla‐que dorsale (3) ou sur le côté (4).► Poser et ajuster le cordon d'alimentation élec‐trique de telle sorte qu'il soit le plus court pos‐sible, tout en offrant la liberté de mouvementrequise pour un travail commode.6.1.2 Bouclage et ajustage du système deportage► Prendre la batterie sur le dos.

0000-GXX-2828-A0 ► Fermer la boucle (2) de la ceinture abdomi‐nale.► Fermer la boucle (1) de la sangle pectorale. 0000-GXX-2815-A1

► Tendre les sangles jusqu'à ce que la ceintureabdominale s'applique sur la hanche et le rem‐bourrage dorsal sur le dos.► Glisser l'extrémité de la ceinture abdominale àtravers le passant (3).

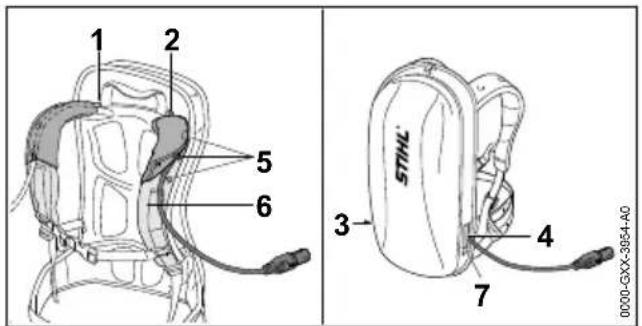

6.2 Utilisation avec le système de

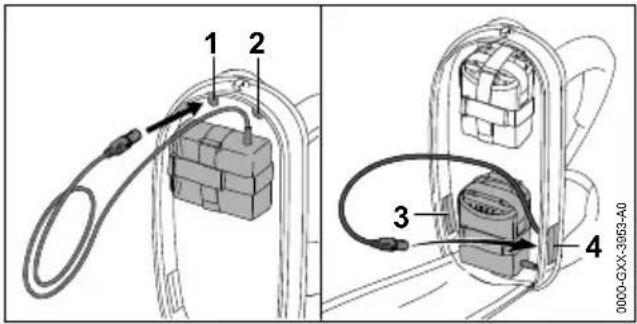

portage 6.2.1 Pose et ajustage du cordon d'alimen‐tation électriqueLe cordon d'alimentation électrique peut êtreposé et ajusté en fonction de la taille de l'utilisa‐teur et du genre de travail prévu.français 6 Ajustage du taille-haies selon l'utilisateur46 0458-005-9621-B21 0000-GXX-3953-A0

Le cordon d'alimentation électrique peut être passé par les orifices suivants :

Orifice supérieur gauche (1)

Orifice supérieur droit (2)

Orifice inférieur gauche (3)

Orifice inférieur droit (4) 0000-GXX-3954-A0

► Si l'on fait passer le cordon d'alimentation électrique par l'orifice supérieur gauche (1) ou par l'orifice supérieur droit (2) : ► Ouvrir les boutons-pression (5). ► Passer le cordon d'alimentation électrique par-dessus la sangle (6) qui passe sur l'épaule. ► Fermer les boutons-pression (5). ► Si l'on fait passer le cordon d'alimentation électrique par l'orifice inférieur gauche (3) ou par l'orifice inférieur droit (4) : refermer l'ori‐ fice (3 ou 4) utilisé à l'aide de l'attache à bande agrippante (7). ► Poser et ajuster le cordon d'alimentation élec‐ trique de telle sorte qu'il soit le plus court pos‐ sible, tout en offrant la liberté de mouvement requise pour un travail commode.

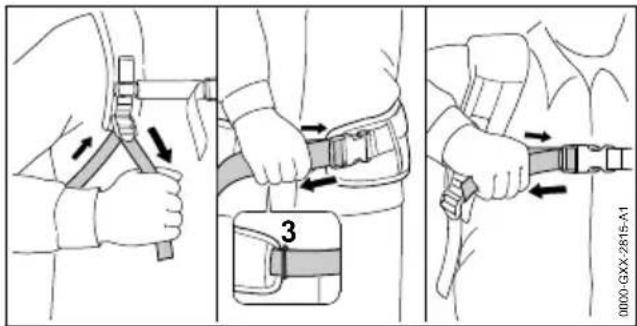

6.2.2 Bouclage et ajustage du système de

portage ► Prendre la batterie sur le dos.

► Tendre les sangles jusqu'à ce que la ceinture abdominale s'applique sur la hanche et le rem‐ bourrage dorsal sur le dos. ► Glisser l'extrémité de la ceinture abdominale à travers le passant (3).

6.3 Utilisation avec la « pochette

AP à porter à la ceinture, avec cordon d'alimentation électri‐ que »

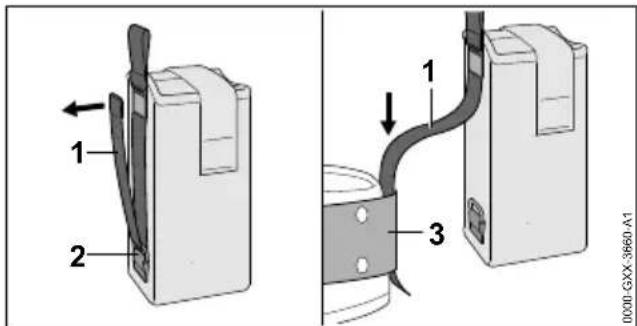

6.3.1 Montage de la « pochette AP à porter

à la ceinture, avec cordon d'alimenta‐ tion électrique »

► Ouvrir l'attache à bande agrippante de la san‐ gle (1) et extraire la sangle (1) de l'anneau (2). ► Passer la sangle (1) dans la ceinture (3). 6 Ajustage du taille-haies selon l'utilisateur français 0458-005-9621-B 473 0000-GXX-3416-A2

► Ramener la sangle (1) à travers l'anneau (2) etla ceinture (3).► Fermer l'attache à bande agrippante de lasangle (1).

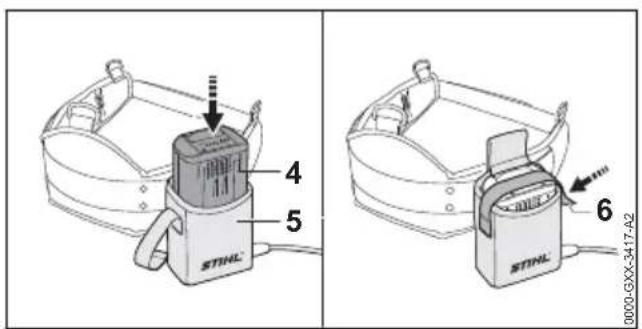

► Enfoncer la batterie (4) à fond dans lapochette à porter à la ceinture (5).Un bref signal sonore est audible.► Immobiliser la batterie (4) à l'aide de la bandeagrippante (6).6.3.2 Ajustage du cordon d'alimentationélectriqueLe cordon d'alimentation électrique peut êtreajusté en fonction de la taille de l'utilisateur et dugenre de travail prévu.

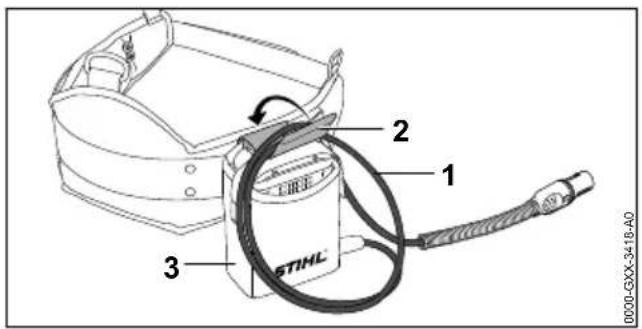

Pour ajuster la longueur du cordon d'alimentationélectrique, on peut former une boucle (1) et lafixer, avec l'attache (2), sur la pochette à porter àla ceinture (3).► Poser et ajuster le cordon d'alimentation élec‐trique de telle sorte qu'il soit le plus court pos‐sible, tout en offrant la liberté de mouvementrequise pour un travail commode. 7 Branchement et débran‐ chement de la fiche du cor‐ don d'alimentation électri‐ que

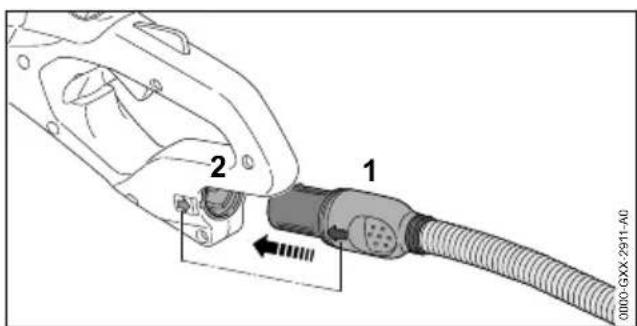

7.1 Branchement de la fiche du

cordon d'alimentation électri‐ que

► Positionner la fiche (1) du cordon d'alimenta‐tion électrique de telle sorte que la flèche de lafiche (1) du cordon d'alimentation électriquesoit orientée vers la flèche de la prise (2).► Introduire la fiche (1) du cordon d'alimentationélectrique dans la prise (2).La fiche (1) du cordon d'alimentation électri‐que s'encliquette.

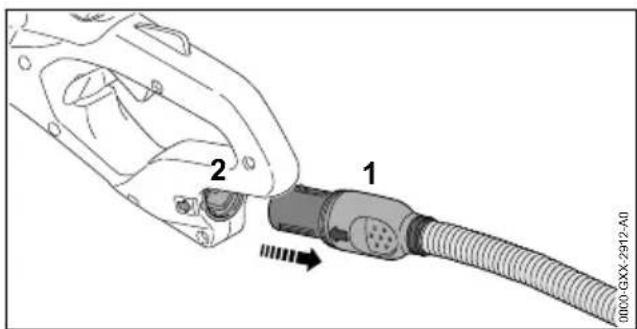

7.2 Débranchement de la fiche du

cordon d'alimentation électri‐ que

► Saisir la fiche (1) du cordon d'alimentationélectrique à la main.► Extraire la fiche (1) du cordon d'alimentationélectrique de la prise (2).français 7 Branchement et débranchement de la fiche du cordon d'alimentation…48 0458-005-9621-B8 Mise en marche et arrêt du taille-haies

8.1 Mise en marche du taille-haies

AVERTISSEMENT ■ Indépendamment de l'ordre chronologique sui‐ vant lequel on enfonce l'étrier de commande et la gâchette de commande, le taille-haies accélère et les couteaux sont actionnés. S'il enfonce d'abord la gâchette de commande puis l'étrier de commande, l'utilisateur risque de perdre le contrôle du taille-haies. L'utilisa‐ teur pourrait alors subir des blessures graves. ► Il faut donc enfoncer d'abord l'étrier de commande, puis la gâchette de commande.

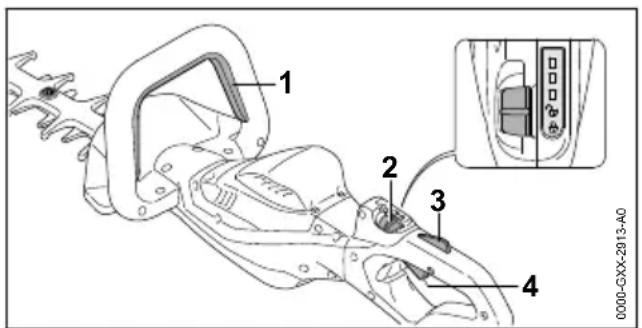

► Appuyer sur l'étrier de commande (1) et le maintenir enfoncé. ► Pousser, avec le pouce, le levier d'enclique‐ tage (2) dans la position . ► Enfoncer le blocage de gâchette de com‐ mande (3) avec la main et le maintenir enfoncé. ► Enfoncer la gâchette de commande (4) avec l'index et la maintenir enfoncée. Le taille-haies accélère et les couteaux sont actionnés. Plus l'on enfonce la gâchette de commande, plus la vitesse des couteaux augmente.

8.2 Arrêt du taille-haies

► Relâcher l'étrier de commande, la gâchette de commande et le blocage de gâchette de com‐ mande. ► Attendre, env. 1 seconde, jusqu'à ce que les couteaux soient arrêtés. ► Si au bout d'env. 1 seconde les couteaux sont toujours en mouvement : extraire la fiche du cordon d'alimentation électrique de la prise et consulter un revendeur spécialisé STIHL. Le taille-haies est défectueux. ► Pousser le levier d'encliquetage dans la posi‐ tion

9 Contrôle du taille-haies

9.1 Contrôle des éléments de com‐

mande Levier d'encliquetage, blocage de gâchette de commande et gâchette de commande ► Extraire la fiche du cordon d'alimentation élec‐ trique de la prise. ► Pousser le levier d'encliquetage dans la posi‐ tion . ► Essayer d'enfoncer la gâchette de commande sans enfoncer le blocage de gâchette de com‐ mande. ► S'il est possible d'enfoncer la gâchette de commande : ne pas utiliser le taille-haies, mais consulter un revendeur spécialisé STIHL. Le levier d'encliquetage ou le blocage de gâchette de commande est défectueux. ► Pousser le levier d'encliquetage dans la posi‐ tion

► Enfoncer le blocage de gâchette de com‐ mande et le maintenir enfoncé. ► Enfoncer la gâchette de commande. ► Relâcher la gâchette de commande et le blo‐ cage de gâchette de commande. ► Si la gâchette de commande ou le blocage de gâchette de commande fonctionne difficile‐ ment ou ne revient pas dans sa position ini‐ tiale, sous l'effet de son ressort : ne pas utili‐ ser le taille-haies, mais consulter un revendeur spécialisé STIHL. La gâchette de commande ou le blocage de gâchette de commande est défectueux. Étrier de commande ► Extraire la fiche du cordon d'alimentation élec‐ trique de la prise. ► Enfoncer l'étrier de commande et le relâcher. ► Si l'étrier de commande fonctionne difficile‐ ment ou ne revient pas dans sa position ini‐ tiale, sous l'effet de son ressort : ne pas utili‐ ser le taille-haies, mais consulter un revendeur spécialisé STIHL. L'étrier de commande est défectueux. Mise en marche du taille-haies ► Brancher la fiche du cordon d'alimentation électrique. ► Enfoncer l'étrier de commande et le relâcher. ► Si les couteaux ont été actionnés ou sont encore actionnés : ne pas utiliser le taille- haies, mais consulter un revendeur spécialisé STIHL. La gâchette de commande est défectueuse. 8 Mise en marche et arrêt du taille-haies français 0458-005-9621-B 49► Enfoncer le blocage de gâchette de com‐ mande et le maintenir enfoncé. ► Enfoncer la gâchette de commande et la maintenir enfoncée. ► Si les couteaux sont actionnés : ne pas utiliser le taille-haies, mais consulter un revendeur spécialisé STIHL. L'étrier de commande est défectueux. ► Appuyer sur l'étrier de commande et le main‐ tenir enfoncé. Les couteaux se mettent en mouvement. ► Si 3 DEL clignotent de couleur rouge : extraire la fiche du cordon d'alimentation électrique de la prise et consulter un revendeur spécialisé STIHL. Il y a un dérangement dans le taille-haies. ► Relâcher l'étrier de commande. Les couteaux s'arrêtent dans un délai d'env. 1 seconde. ► Si au bout d'env. 1 seconde les couteaux sont toujours en mouvement : extraire la fiche du cordon d'alimentation électrique de la prise et consulter un revendeur spécialisé STIHL. Le taille-haies est défectueux. 10 Travail avec le taille-haies

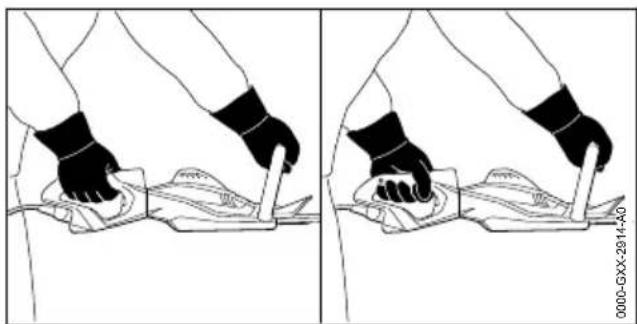

10.1 Prise en mains et utilisation du

taille-haies 0000-GXX-2914-A0 ► Tenir le taille-haies d'une main, par la poignée de commande, en entourant la poignée de commande avec le pouce. ► Avec l'autre main, tenir le taille-haies par la poignée en forme d'étrier, en entourant la poi‐ gnée en forme d'étrier avec le pouce.

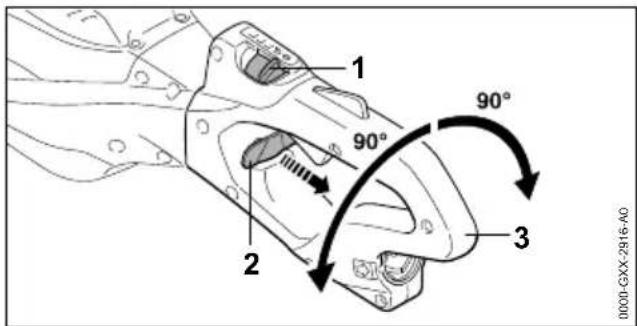

10.2 Rotation de la poignée de com‐

mande Il est possible de tourner la poignée de com‐ mande dans 3 positions différentes, suivant l'utili‐ sation prévue.

0000-GXX-2916-A0 ► Pousser, avec le pouce, le levier d'enclique‐ tage (1) dans la position

► Sortir le coulisseau de blocage (2) et le main‐ tenir. ► Tourner la poignée de commande (3) dans le sens des aiguilles d'une montre ou dans le sens inverse des aiguilles d'une montre. ► Relâcher le coulisseau de blocage (2). ► Tourner la poignée de commande (3) dans le sens des aiguilles d'une montre ou dans le sens inverse des aiguilles d'une montre, jus‐ qu'à ce que la poignée de commande (3) s'en‐ cliquette.

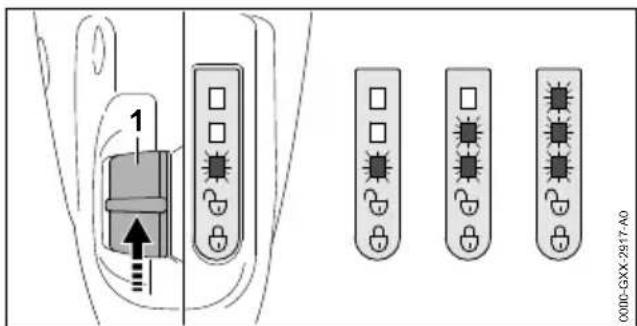

10.3 Réglage du niveau de puis‐

sance Il est possible de régler 3 niveaux de puissance, suivant l'utilisation prévue. Les DEL indiquent le niveau de puissance actuellement réglé. Plus le niveau de puissance est élevé, plus la vitesse des couteaux peut être élevée. Le niveau de puissance réglé a une influence sur le temps de travail possible avec une charge de la batterie. Plus le niveau de puissance est bas, plus le temps de travail possible avec une charge de la batterie est long. 0000-GXX-2917-A0

► Pousser, avec le pouce, le levier d'enclique‐ tage (1) dans la position . Les DEL indiquent le niveau de puissance actuellement réglé. français 10 Travail avec le taille-haies 50 0458-005-9621-B► Pousser le levier d'encliquetage (1) vers l'avant et le laisser revenir sous l'effet de son ressort. On passe ainsi au niveau de puissance sui‐ vant. Après le troisième niveau de puissance, la commande repasse au premier niveau de puissance. ► Pousser le levier d'encliquetage (1) vers l'avant et le laisser revenir sous l'effet de son ressort, autant de fois que nécessaire pour obtenir le niveau de puissance souhaité.

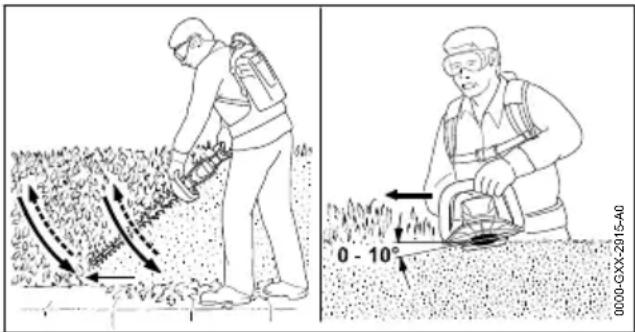

10.4 Taille d'une haie

► Couper préalablement les branches épaisses avec un sécateur ou une tronçonneuse. 0000-GXX-2915-A0 ► Tailler un côté de la haie en décrivant un arc de cercle de bas en haut. ► Ne pas couper les branches en abaissant le taille-haies. ► Avancer lentement et en restant concentré sur le travail. ► Tailler la haie en décrivant à nouveau un arc de cercle de bas en haut. ► Tailler l'autre côté de la haie en procédant de la même manière. ► Sur le faîte de la haie, présenter la barre de coupe sous un angle de 0° à 10°. ► Couper le faîte de la haie en menant le taille- haies à l'horizontale et en décrivant un mouve‐ ment de va-et-vient en arc de cercle. ► Si le rendement de coupe baisse : affûter les couteaux. 11 Après le travail

11.1 Après le travail

► Arrêter le taille-haies, pousser le levier d'encli‐ quetage dans la position et extraire la fiche du cordon d'alimentation électrique de la prise. ► Si le taille-haies est mouillé : laisser sécher le taille-haies. ► Nettoyer le taille-haies. ► Nettoyer les couteaux. ► Glisser le protège-couteaux par-dessus les couteaux de telle sorte que les couteaux soient intégralement recouverts. 12 Transport

12.1 Transport du taille-haies

► Arrêter le taille-haies, pousser le levier d'encli‐ quetage dans la position et extraire la fiche du cordon d'alimentation électrique de la prise. ► Glisser le protège-couteaux par-dessus les couteaux de telle sorte que les couteaux soient intégralement recouverts. Portage du taille-haies ► Porter le taille-haies d'une main, par la poi‐ gnée en forme d'étrier, de telle sorte que les couteaux soient orientés vers l'arrière. Transport du taille-haies dans un véhicule ► Assurer le taille-haies de telle sorte qu'il ne puisse pas se renverser ou se déplacer. 13 Rangement

13.1 Rangement du taille-haies

► Arrêter le taille-haies, pousser le levier d'encli‐ quetage dans la position et extraire la fiche du cordon d'alimentation électrique de la prise. ► Glisser le protège-couteaux par-dessus les couteaux de telle sorte que les couteaux soient intégralement recouverts. ► Ranger le taille-haies de telle sorte que les conditions suivantes soient remplies :

Le taille-haies se trouve hors de portée des enfants.

Le taille-haies est propre et sec. 14 Nettoyage

14.1 Nettoyage du taille-haies

► Arrêter le taille-haies, pousser le levier d'encli‐ quetage dans la position et extraire la fiche du cordon d'alimentation électrique de la prise. ► Nettoyer le taille-haies avec un chiffon humide ou un produit STIHL dissolvant la résine. ► Nettoyer les fentes d'aération avec un pin‐ ceau.

14.2 Nettoyage des couteaux

► Arrêter le taille-haies, pousser le levier d'encli‐ quetage dans la position et extraire la fiche du cordon d'alimentation électrique de la prise. ► Pulvériser du produit STIHL dissolvant la résine sur les deux faces des couteaux. ► Brancher la fiche du cordon d'alimentation électrique. 11 Après le travail français 0458-005-9621-B 51► Faire fonctionner le taille-haies pendant 5 secondes. Les couteaux se mettent en mouvement. Le produit STIHL dissolvant la résine se répartit uniformément. 15 Maintenance

15.1 Intervalles de maintenance

Les intervalles de maintenance dépendent des conditions ambiantes et des conditions de travail. STIHL recommande les intervalles de mainte‐ nance suivants : Toutes les 50 heures de fonctionnement ► Graisser le réducteur. Une fois par an ► Faire contrôler le taille-haies par un revendeur spécialisé STIHL.

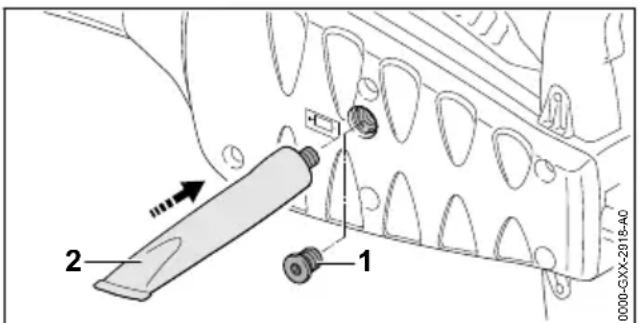

15.2 Graissage du réducteur

► Dévisser le bouchon fileté (1). ► Si aucune graisse n'est visible sur le bouchon fileté (1) : ► Visser le « tube de graisse à réducteur STIHL » (2). ► Injecter env. 5 g de graisse à réducteur dans le carter du réducteur. ► Revisser le « tube de graisse à réducteur STIHL » (2). ► Visser et serrer fermement le bouchon fileté (1). ► Faire fonctionner le taille-haies pendant 1 minute. La graisse à réducteur STIHL se répartit uniformément.

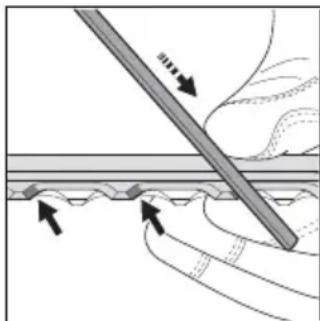

15.3 Affûtage des couteaux

STIHL recommande de faire affûter les couteaux par un revendeur spécialisé STIHL. AVERTISSEMENT ■ Les dents de coupe des couteaux sont acé‐ rées. L’utilisateur risque de se couper. ► Porter des gants de travail en matière résis‐ tante. ► Arrêter le taille-haies, pousser le levier d'encli‐ quetage dans la position et extraire la fiche du cordon d'alimentation électrique de la prise. 0000-GXX-1426-A0 ► Affûter chaque tranchant du couteau supérieur avec une lime plate STIHL, en avançant. Res‐ pecter alors l'angle d'affûtage indiqué, 18.2. ► Retourner le taille-haies. ► Affûter les autres tranchants. ► Ébavurer chaque tranchant par le dessous du couteau. ► Retourner le taille-haies. ► Ébavurer les autres tranchants. ► Éliminer la poussière produite au cours de l'af‐ fûtage, à l'aide d'un chiffon humide. ► Pulvériser du produit STIHL dissolvant la résine sur les deux faces des couteaux. ► Faire fonctionner le taille-haies pendant 5 secondes. Les couteaux se mettent en mouvement. Le produit STIHL dissolvant la résine se répartit uniformément. ► En cas de doute : demander conseil à un revendeur spécialisé STIHL. 16 Réparation

16.1 Réparation du taille-haies et

des couteaux L'utilisateur ne peut pas réparer lui-même le taille-haies, ni les couteaux. ► Si le taille-haies ou les couteaux sont endom‐ magés : ne pas utiliser le taille-haies, mais consulter un revendeur spécialisé STIHL. français 15 Maintenance 52 0458-005-9621-B17 Dépannage

17.1 Élimination des dérangements du taille-haies ou de la batterie

Défaut DEL sur la bat‐ terie Cause Remède Le taille-haies ne démarre pas à la mise en marche. 1 DEL clignote de couleur verte. Le niveau de charge de la batterie est insuffisant. ► Recharger la batterie comme décrit dans la Notice d'emploi des chargeurs STIHL AL 101, 301, 301-4, 500. 1 DEL est allu‐ mée de cou‐ leur rouge. La batterie est trop chaude ou trop froide. ► Extraire la fiche du cordon d'alimentation électrique de la prise. ► Laisser la batterie refroidir / se réchauf‐ fer. 3 DEL cligno‐ tent de couleur rouge. Il y a un dérangement dans le taille-haies. ► Extraire la fiche du cordon d'alimentation électrique de la prise et la rebrancher. ► Mettre le taille-haies en marche. ► Si 3 DEL clignotent encore de couleur rouge : ne pas utiliser le taille-haies, mais consulter un revendeur spécialisé STIHL. Les couteaux foncti‐ onnent difficilement. ► Pulvériser du produit STIHL dissolvant la résine sur les deux faces des couteaux. ► Si 3 DEL clignotent encore de couleur rouge : ne pas utiliser le taille-haies, mais consulter un revendeur spécialisé STIHL. 3 DEL sont allumées de couleur rouge. Le taille-haies est trop chaud. ► Extraire la fiche du cordon d'alimentation électrique de la prise. ► Laisser le taille-haies refroidir. 4 DEL cligno‐ tent de couleur rouge. Il y a un dérangement dans la batterie. ► Extraire la fiche du cordon d'alimentation électrique de la prise et la rebrancher. ► Mettre le taille-haies en marche. ► Si 4 DEL clignotent encore de couleur rouge : ne pas utiliser la batterie, mais consulter un revendeur spécialisé STIHL. La connexion électri‐ que entre le taille- haies et la batterie est coupée. ► Extraire la fiche du cordon d'alimentation électrique de la prise et la rebrancher. ► Si le taille-haies ne se met toujours pas en marche lorsqu'on actionne la gâchette de commande : nettoyer les surfaces de contact du cordon d'alimentation électri‐ que comme décrit dans la Notice d'em‐ ploi Batterie STIHL AR ou dans la Notice d'emploi « Pochette AP à porter à la cein‐ ture, avec cordon d'alimentation électri‐ que ». Le taille-haies ou la batterie est humide. ► Faire sécher le taille-haies ou la batterie. Le taille-haies s'arrête au cours de l'utilisation. 3 DEL sont allumées de couleur rouge. Le taille-haies est trop chaud. ► Extraire la fiche du cordon d'alimentation électrique de la prise. ► Laisser le taille-haies refroidir. Il y a un dérangement électrique. ► Extraire la fiche du cordon d'alimentation électrique de la prise et la rebrancher. ► Si le taille-haies s'arrête encore au cours de l'utilisation : nettoyer les surfaces de contact du cordon d'alimentation électri‐ que comme décrit dans la Notice d'em‐ ploi Batterie STIHL AR ou dans la Notice d'emploi « Pochette AP à porter à la cein‐ ture, avec cordon d'alimentation électri‐ que ». ► Mettre le taille-haies en marche. 17 Dépannage français 0458-005-9621-B 53Défaut DEL sur la bat‐ terie Cause Remède Le temps de fonctionnement du taille-haies est trop court. La batterie n'est pas complètement rechar‐ gée. ► Recharger complètement la batterie comme décrit dans la Notice d'emploi des chargeurs STIHL AL 101, 301, 301-4, 500. La durée de vie de la batterie a été dépas‐ sée. ► Remplacer la batterie. 18 Caractéristiques techni‐ ques

18.1 Taille-haies STIHL HSA 94 R,

Batteries autorisées :

STIHL AP avec la « pochette AP à porter à la ceinture, avec cordon d'alimentation élec‐ trique »

Poids sans batterie :

HSA 94 R, longueur de coupe 600 mm : 4,1 kg

HSA 94 R, longueur de coupe 750 mm : 4,4 kg

HSA 94 T, longueur de coupe 600 mm : 3,9 kg

HSA 94 T, longueur de coupe 750 mm : 4,1 kg

Protection électrique : IPX4 (protection contre les projections d'eau, de tous les côtés) Pour le temps de fonctionnement, voir www.stihl.com/battery-life.

Écartement des dents : 38 mm

Longueur de coupe : 600 mm ou 750 mm

Angle d'affûtage : 45° HSA 94 T

Écartement des dents : 30 mm

Longueur de coupe : 600 mm ou 750 mm

Angle d'affûtage : 45°

18.3 Niveaux sonores et taux de

vibrations La valeur K pour le niveau de pression sonore est de 2 dB(A). La valeur K pour le niveau de puissance acoustique est de 2 dB(A). La valeur K pour le taux de vibrations est de 2 m/s². HSA 94 R, longueur de coupe 600 mm

mesuré suivant EN 62841‑4‑2 : 83 dB(A)

Niveau de puissance acoustique L

mesuré suivant EN 62841-4-2 : 94 dB(A)

mesuré suivant EN 62841-4-2

Poignée de commande : 3,5 m/s²

Poignée en forme d'étrier : 2,7 m/s² HSA 94 R, longueur de coupe 750 mm

mesuré suivant EN 62841‑4‑2 : 84 dB(A)

Niveau de puissance acoustique L

mesuré suivant EN 62841-4-2 : 95 dB(A)

mesuré suivant EN 62841-4-2

Poignée de commande : 3,6 m/s²

Poignée en forme d'étrier : 2,8 m/s² HSA 94 T, longueur de coupe 600 mm

mesuré suivant EN 62841‑4‑2 : 84 dB(A)

Niveau de puissance acoustique L

mesuré selon 62841-4-2 : 95 dB(A)

mesuré suivant EN 62841-4-2

Poignée de commande : 3,0 m/s²

Poignée en forme d'étrier : 2,8 m/s² HSA 94 T, longueur de coupe 750 mm

mesuré suivant EN 62841‑4‑2 : 85 dB(A)

Niveau de puissance acoustique L

mesuré suivant EN 62841-4-2 : 96 dB(A)

mesuré suivant EN 62841-4-2

Poignée de commande : 2,5 m/s²

Poignée en forme d'étrier : 2,9 m/s² Les taux de vibrations indiqués ont été mesurés suivant une procédure de contrôle normalisée et ils peuvent être utilisés pour la comparaison d'appareils électriques. Les vibrations engen‐ drées dans la pratique peuvent différer des valeurs indiquées, suivant le genre d'utilisation. français 18 Caractéristiques techniques 54 0458-005-9621-BLes taux de vibrations indiqués peuvent servir de référence pour une première évaluation de l'ex‐ position de l'utilisateur aux vibrations. L'exposi‐ tion aux vibrations réelle ne peut être quantifiée que par une estimation. On peut alors également prendre en compte les temps durant lesquels la machine électrique est arrêtée et les temps durant lesquels la machine est en marche, mais fonctionne sans charge. Pour obtenir des informations sur le respect de la directive « Vibrations 2002/44/CE » concernant les employeurs, voir www.stihl.com/vib.

REACH (enRegistrement, Evaluation et Autorisa‐ tion des substances CHimiques) est le nom d'un règlement CE qui couvre le contrôle de la fabri‐ cation, de l'importation, de la mise sur le marché et de l'utilisation des substances chimiques. Pour obtenir de plus amples informations sur le respect du règlement REACH, voir www.stihl.com/reach. 19 Pièces de rechange et accessoires

19.1 Pièces de rechange et acces‐

soires Ces symboles identifient les pièces de rechange d'origine STIHL et les acces‐ soires d'origine STIHL. STIHL recommande d'utiliser des pièces de rechange d'origine STIHL et des accessoires d'origine STIHL. Bien que STIHL observe continuellement les marchés, ses services ne peuvent pas évaluer la fiabilité, la sécurité, ni les aptitudes de pièces de rechange et d'accessoires d'autres fabricants et c'est pourquoi STIHL se dégage de toute res‐ ponsabilité quant à leur utilisation. Pour obtenir des pièces de rechange d'origine STIHL et des accessoires d'origine STIHL, s'adresser à un revendeur spécialisé STIHL. 20 Mise au rebut

20.1 Mise au rebut du taille-haies

Pour obtenir de plus amples informations concer‐ nant la mise au rebut, consulter les services publics locaux ou un revendeur spécialisé STIHL. Si l'on ne respecte pas la réglementation pour la mise au rebut, cela risque de nuire à la santé et à l'environnement. ► Remettre les produits STIHL, y compris l'em‐ ballage, à une station de collecte et de recy‐ clage, conformément aux prescriptions loca‐ les. ► Ne pas les jeter avec les ordures ménagères. 21 Déclaration de conformité

21.1 Taille-haies STIHL HSA 94 R,

HSA 94 T ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen Allemagne déclare, sous sa seule responsabilité, que le pro‐ duit suivant :

Genre de produit : taille-haies à batterie

Marque de fabrique : STIHL

Numéro d'identification de série : 4869 est conforme à toutes les prescriptions applica‐ bles des directives 2011/65/UE, 2006/42/CE, 2014/30/UE et 2000/14/CE et a été développé et fabriqué conformément à la version des normes suivantes respectivement valable à la date de fabrication : EN 55014-1, EN 55014-2, EN 62841-1 et EN 62841-4-2. Procédure d'évaluation de conformité appliquée conformément à la Directive 2000/14/CE, Annexe V. HSA 94 R, longueur de coupe 600 mm

Niveau de puissance acoustique mesuré : 94 dB(A)

Niveau de puissance acoustique garanti : 96 dB(A) HSA 94 R, longueur de coupe 750 mm

Niveau de puissance acoustique mesuré : 95 dB(A)

Niveau de puissance acoustique garanti : 97 dB(A) HSA 94 T, longueur de coupe 600 mm

Niveau de puissance acoustique mesuré : 95 dB(A)

Niveau de puissance acoustique garanti : 97 dB(A) HSA 94 T, longueur de coupe 750 mm

Niveau de puissance acoustique mesuré : 96 dB(A) 19 Pièces de rechange et accessoires français 0458-005-9621-B 55– Niveau de puissance acoustique garanti : 98 dB(A) Conservation des documents techniques : ANDREAS STIHL AG & Co. KG Produktzulas‐ sung. L'année de fabrication, le pays de fabrication et le numéro de machine sont indiqués sur le taille- haies. Waiblingen, le 15/07/2021 ANDREAS STIHL AG & Co. KG P.O. Dr. Jürgen Hoffmann, Chef du Service Régle‐ mentation et Homologation Produits 22 Déclaration de conformité UKCA

22.1 Taille-haies STIHL HSA 94 R,

HSA 94 T ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen Allemagne déclare, sous sa seule responsabilité, que le pro‐ duit suivant :

Genre de produit : taille-haies à batterie

Marque de fabrique : STIHL

Numéro d'identification de série : 4869 est conforme à toutes les prescriptions applica‐ bles des règlements UK The Restriction of the Use of Certain Hazardous Substances in Electri‐ cal and Electronic Equipment Regulations 2012, Supply of Machinery (Safety) Regulations 2008, Electromagnetic Compatibility Regulations 2016 et Noise Emission in the Environment by Equip‐ ment for use Outdoors Regulations 2001, et a été développé et fabriqué conformément à la version des normes suivantes respectivement valable à la date de fabrication : EN 55014‑1, EN 55014‑2, EN 62841‑1 et EN 62841‑4‑2. Procédure d'évaluation de conformité appliquée conformément au règlement UK Noise Emission in the Environment by Equipment for use Out‐ doors Regulations 2001, Schedule 8. HSA 94 R, longueur de coupe 600 mm

Niveau de puissance acoustique mesuré : 94 dB(A)

Niveau de puissance acoustique garanti : 96 dB(A) HSA 94 R, longueur de coupe 750 mm

Niveau de puissance acoustique mesuré : 95 dB(A)

Niveau de puissance acoustique garanti : 97 dB(A) HSA 94 T, longueur de coupe 600 mm

Niveau de puissance acoustique mesuré : 95 dB(A)

Niveau de puissance acoustique garanti : 97 dB(A) HSA 94 T, longueur de coupe 750 mm

Niveau de puissance acoustique mesuré : 96 dB(A)

Niveau de puissance acoustique garanti : 98 dB(A) Les documents techniques sont conservés par ANDREAS STIHL AG & Co. KG. L'année de fabrication, le pays de fabrication et le numéro de machine sont indiqués sur le taille- haies. Waiblingen, le 15/07/2021 ANDREAS STIHL AG & Co. KG P.O. Dr. Jürgen Hoffmann, Chef du Service Régle‐ mentation et Homologation Produits 23 Indications générales de sécurité pour outils électro‐ portatifs

Ce chapitre publie les prescriptions de sécurité générales formulées dans la norme EN/ IEC 62841 pour outils électroportatifs à moteur. STIHL est tenu de reprendre ces textes mot à mot. Les consignes de sécurité indiquées au paragra‐ phe « Sécurité relative au système électrique » pour éviter un choc électrique ne sont pas appli‐ cables à des machines à batterie STIHL. français 22 Déclaration de conformité UKCA

56 0458-005-9621-BAVERTISSEMENT

■ Lire toutes les prescriptions de sécurité, les instructions, les illustrations et les caractéristi‐ ques techniques jointes à cet outil électropor‐ tatif. Le non-respect des instructions données ci-après peut entraîner un choc électrique, un incendie et/ou de graves blessures de person‐ nes. Bien garder tous les avertissements et les instructions. La notion d'« outil électroportatif » mentionnée dans les avertissements se rapporte à des outils électriques raccordés au secteur (avec cordon d'alimentation électrique) ou à des outils électri‐ ques à accumulateur/batterie (sans cordon d'ali‐ mentation électrique).

23.2 Sécurité à l'endroit de travail

Maintenir l'endroit de travail propre et bien éclairé. Un lieu de travail en désordre ou mal éclairé augmente le risque d'accidents.

Ne pas utiliser l'outil électroportatif dans un environnement présentant des risques d'ex‐ plosion et où se trouvent des liquides, des gaz ou poussières inflammables. Les outils électroportatifs produisent des étincelles ris‐ quant d'enflammer les poussières ou les vapeurs.

Durant l'utilisation de l'outil électroportatif, veiller à ce que des enfants ou d'autres per‐ sonnes restent à une distance suffisante. En cas d'inattention, l'utilisateur risque de perdre le contrôle de l'outil électroportatif.

23.3 Sécurité sur le plan électrique

La fiche de secteur de l'outil électroportatif doit être appropriée à la prise de courant. Ne modifier en aucun cas la fiche. Ne pas utili‐ ser un adaptateur pour prise de courant avec des outils électroportatifs munis d'une mise à la terre. Les fiches non modifiées et les pri‐ ses de courant appropriées réduisent le ris‐ que de choc électrique.

Éviter le contact physique avec des surfaces mises à la terre tels que tuyaux, radiateurs, cuisinières et réfrigérateurs. Si le corps de l'utilisateur est relié à la terre, cela présente un plus grand risque de choc électrique.

Ne pas exposer l'outil électroportatif à la pluie ou à l'humidité. La pénétration d'eau dans un outil électroportatif augmente le ris‐ que d'un choc électrique.

Utiliser le cordon d'alimentation électrique exclusivement pour la fonction prévue. Ne jamais utiliser le cordon d'alimentation élec‐ trique pour porter ou tirer l'outil électroportatif ou pour extraire sa fiche de la prise de cou‐ rant. Maintenir le cordon d'alimentation élec‐ trique éloigné des sources de chaleur, des matières grasses, des arêtes vives ou des pièces en mouvement de l'appareil. Un cor‐ don d'alimentation électrique endommagé ou vrillé augmente le risque d'un choc électri‐ que.

Au cas où l'outil électroportatif serait utilisé à l'extérieur, utiliser aussi uniquement une ral‐ longe appropriée pour les applications exté‐ rieures. L'utilisation d'une rallonge électrique appropriée pour les applications extérieures réduit le risque d'un choc électrique.

Si une utilisation de l'outil électroportatif dans un environnement humide ne peut pas être évitée, utiliser un disjoncteur différentiel. Un disjoncteur différentiel réduit le risque d'un choc électrique.

23.4 Sécurité des personnes

Rester vigilant et concentré sur le travail. Faire preuve de bon sens en utilisant l'outil électroportatif. Ne pas utiliser un outil élec‐ troportatif en étant fatigué ou après avoir consommé de l'alcool ou des drogues, ou après avoir pris des médicaments. Un moment d'inattention lors de l'utilisation de l'outil électroportatif peut entraîner de graves blessures de personnes.

Porter un équipement de protection indivi‐ duelle et toujours porter des lunettes de pro‐ tection. Le fait de porter des équipements de protection individuelle tels que masque anti- poussière, chaussures de sécurité antidéra‐ pantes, casque de protection ou protection acoustique, suivant le travail à effectuer avec l'outil électroportatif, réduit le risque de bles‐ sures.

Éviter toute mise en marche accidentelle. S'assurer que l'interrupteur est effectivement en position d'arrêt, avant de raccorder l'outil électroportatif à l'alimentation électrique ou avant de raccorder l'accumulateur, de soule‐ ver ou de porter l'outil électroportatif. Le fait de porter l'outil électroportatif avec le doigt sur l'interrupteur, ou de le brancher sur l'ali‐ mentation électrique lorsque son interrupteur est en position de fonctionnement, peut entraîner des accidents. 23 Indications générales de sécurité pour outils électroportatifs français 0458-005-9621-B 57d) Enlever tout outil de réglage ou toute clé avant de mettre l'outil électroportatif en fonc‐ tionnement. Une clé ou un outil se trouvant sur une pièce de l'outil électroportatif en rota‐ tion peut causer des blessures.

Éviter une position anormale du corps. Veil‐ ler à garder toujours une position stable et équilibrée. Ceci permet de mieux contrôler l'outil électroportatif dans des situations inat‐ tendues.

Porter des vêtements appropriés. Ne pas porter de vêtements amples ni de bijoux. Maintenir les cheveux et les vêtements éloi‐ gnés des pièces en mouvement de l'appa‐ reil. Des vêtements amples, des bijoux ou des cheveux longs peuvent être happés par des pièces en mouvement.

Si des dispositifs servant à aspirer ou à recueillir les poussières peuvent être mon‐ tés, vérifier que ceux-ci sont effectivement raccordés et qu'ils sont correctement utilisés. L'utilisation d'un dispositif d'aspiration des poussières peut réduire les dangers dus aux poussières.

Ne pas se laisser aller dans un faux senti‐ ment de sécurité et ne pas se jouer des règles de sécurité concernant les outils élec‐ troportatifs, même si l'on se sent familiarisé avec cet outil électroportatif, après l'avoir fré‐ quemment utilisé. En quelques fractions de seconde, une négligence ou un manque d'at‐ tention peut entraîner un accident causant de graves blessures.

23.5 Utilisation et emploi soigneux

d'outils électroportatifs

Ne pas surcharger l'outil électroportatif. Utili‐ ser l'outil électroportatif approprié au travail à effectuer. Avec l'outil électroportatif appro‐ prié, on travaille mieux et avec plus de sécu‐ rité en l'utilisant à la vitesse pour laquelle il est prévu.

Ne pas utiliser un outil électroportatif dont l'interrupteur est défectueux. Un outil électro‐ portatif qui ne peut plus être correctement mis en marche ou arrêté est dangereux et doit être réparé.

Retirer la fiche de la prise de courant et/ou enlever l'accumulateur amovible avant d'ef‐ fectuer des réglages sur l'appareil, de chan‐ ger les outils de travail, ou de ranger l'outil électroportatif. Cette précaution empêche une mise en fonctionnement de l'outil élec‐ troportatif par mégarde.

Garder les outils électroportatifs non utilisés hors de la portée des enfants. Ne pas per‐ mettre l'utilisation de l'outil électroportatif à des personnes qui ne se sont pas familiari‐ sées avec celui-ci ou qui n'ont pas lu ces ins‐ tructions. Les outils électroportatifs sont dan‐ gereux lorsqu'ils sont utilisés par des person‐ nes non initiées.

Prendre soin de l'outil électroportatif et de son outil de travail. Vérifier que les pièces en mouvement fonctionnent correctement et qu'elles ne sont pas coincées, et contrôler si des pièces sont cassées ou endommagées de telle sorte que le bon fonctionnement de l'outil électroportatif s'en trouve entravé. Faire réparer ces pièces endommagées avant d'utiliser l'outil électroportatif. De nom‐ breux accidents sont dus à des outils électro‐ portatifs mal entretenus.

Maintenir les outils de coupe aiguisés et pro‐ pres. Des outils soigneusement entretenus avec des tranchants bien aiguisés se coin‐ cent moins souvent et peuvent être guidés plus facilement.

Utiliser les outils électroportatifs, les outils de travail etc. conformément à ces instructions. Tenir compte également des conditions de travail et du travail à effectuer. L'utilisation des outils électroportatifs à d'autres fins que celles prévues peut entraîner des situations dangereuses.

Veiller à ce que les poignées et les surfaces faisant office de poignées soient toujours sèches, propres et sans huile ni graisse. Si les poignées et les surfaces faisant office de poignées sont glissantes, l'utilisateur ne peut pas commander correctement et maîtriser l'outil électroportatif dans des situations imprévues.

23.6 Utilisation et emploi soigneux

d'outils électroportatifs sans fil

Ne charger les accumulateurs qu'avec des chargeurs recommandés par le fabricant. Un chargeur approprié à un type spécifique d'accumulateur peut engendrer un risque d'incendie lorsqu'il est utilisé avec d'autres accumulateurs.

Dans les outils électroportatifs, n'utiliser que les accumulateurs spécialement prévus pour ceux-ci. L'utilisation de tout autre accumula‐ français 23 Indications générales de sécurité pour outils électroportatifs 58 0458-005-9621-Bteur peut entraîner des blessures et des ris‐ ques d'incendie.

Tenez l'accumulateur non-utilisé à l'écart de toutes sortes d'objets métalliques tels qu'agrafes, pièces de monnaie, clés, clous, vis ou autres, étant donné qu'un pontage peut provoquer un court-circuit. Un court-cir‐ cuit entre les contacts de l'accumulateur peut provoquer des brûlures ou un incendie.

En cas d'utilisation abusive, du liquide peut sortir de l'accumulateur. Éviter tout contact avec ce liquide. En cas de contact acciden‐ tel, rincer soigneusement avec de l'eau. Au cas où le liquide rentrerait dans les yeux, consulter en plus un médecin. Le liquide qui sort de l'accumulateur peut entraîner des irri‐ tations de la peau ou causer des brûlures.

Ne pas utiliser un accumulateur endommagé ou ayant subi une modification quelconque. Des accumulateurs endommagés ou ayant subi des modifications peuvent présenter des comportements imprévisibles et causer un incendie, une explosion ou un autre ris‐ que de blessure.

Ne pas exposer un accumulateur au feu ou à des températures trop élevées. Un feu ou des températures supérieures à 130 °C (265 °F) peuvent causer une explo‐ sion.

Suivez toutes les instructions concernant la recharge et ne rechargez jamais l'accumula‐ teur ou l'outil électroportatif sans fil en dehors de la plage de températures indiquée dans la Notice d'emploi. Une recharge incor‐ recte ou une recharge en dehors de la plage de températures autorisée peut détruire l'ac‐ cumulateur et accroît le risque d'incendie.

Ne faire réparer l'outil électroportatif que par un personnel qualifié et seulement avec des pièces de rechange d'origine. Ceci permet d'assurer la sécurité de l'outil électroportatif.

Ne jamais essayer de remettre en état des batteries endommagées. Toute opération de maintenance touchant des batteries doit être effectuée exclusivement par le fabricant ou par des ateliers de service après-vente agréés par le fabricant.

23.8 Consignes de sécurité applica‐

bles aux taille-haies Consignes de sécurité générales applicables aux taille-haies

Garder une distance de sécurité entre toute partie du corps et le couteau. Lorsque les couteaux sont en marche, il ne faut pas essayer d'enlever des branches à la main ou de tenir des branches à couper. Après la commutation de l'interrupteur en position d'arrêt, les couteaux restent encore en mou‐ vement pendant quelques instants. Une seconde d'inattention, à l'utilisation du taille- haies, peut occasionner des blessures gra‐ ves.

Porter le taille-haies par la poignée, avec le couteau arrêté, et veiller à ne pas actionner l'interrupteur. Le fait de porter correctement le taille-haies réduit le risque d'une mise en marche accidentelle et de blessures causées par le couteau.

Pour le transport ou le rangement du taille- haies, toujours monter le protège-couteaux. Utiliser le taille-haies avec précaution afin de réduire le risque de blessure par le couteau.

Avant d'enlever des morceaux de branches coincés ou d'entreprendre des travaux de maintenance, s'assurer que tous les interrup‐ teurs sont en position d'arrêt et que la batte‐ rie a été retirée ou déconnectée. Une mise en marche inopinée du taille-haies durant le retrait de débris végétaux coincés peut entraîner des blessures graves.

Le taille-haies doit être tenu exclusivement par les surfaces isolantes des poignées, car le couteau est susceptible de toucher des câbles électriques cachés. Si le couteau entre en contact avec un câble sous tension, cela risque de mettre les éléments métalli‐ ques de la machine sous tension et de pro‐ voquer un choc électrique.

Écarter tout câble électrique de la zone de coupe. Des câbles électriques peuvent être dissimulés dans les haies et les buissons et l'on risque de les entailler avec le couteau, par mégarde.
