Type de produit	Ventilateur sur pied
Marque	Thomson
Modèle	THVEL456K
Alimentation	220-240 V ~ 50 Hz
Puissance absorbée	60 W
Classe de protection	Classe II
Débit d'air maximal	53,5 m³/min
Puissance consommée	54,5 W
Valeur de service (Sv)	1,0 (m³/min)/W
Consommation en veille	0,2 W
Niveau de puissance acoustique	59 dB(A)
Vitesse maximale de l'air	3,1 m/s
Consommation saisonnière d'électricité	17,7 kWh/an
Nombre de vitesses	3 (lente, moyenne, rapide)
Fonction oscillation	Oui
Minuterie	2 / 4 / 8 heures
Modes de fonctionnement	Normal, Sommeil
Télécommande	Oui (pile CR2025 incluse)
Réglage en hauteur	Oui (anneau de réglage)
Type de grille	Grille avant et arrière
Matériau des pales	Plastique
Entretien	Débrancher avant nettoyage ; éponge humide et savon doux
Normes	Directives 2014/35/UE et 2014/30/UE ; IEC 60879:1986
Dimensions (approx.)	Hauteur réglable de 1,2 à 1,5 m (estimé)
Poids (approx.)	4,5 kg (estimé)

FOIRE AUX QUESTIONS - THVEL456K THOMSON

Comment assembler le ventilateur THVEL456K ?

Assemblez d'abord la base : fixez le tube inférieur sur la base avec la vis coudée. Réglez la hauteur en desserrant l'anneau de réglage. Positionnez le corps du ventilateur sur le tube principal et verrouillez avec la vis de serrage. Montez la grille arrière sur le moteur en faisant coïncider les plots, puis fixez-la avec l'écrou. Montez les pales sur l'axe et serrez avec l'écrou à pas inversé. Enfin, enclenchez la grille avant sur le cerclage et serrez la vis de verrouillage.

Comment utiliser la télécommande ?

La télécommande fonctionne avec une pile CR2025 fournie. Retirez la languette pour l'activer. Pour remplacer la pile, ouvrez le compartiment et insérez une pile de même type en respectant les polarités. Les piles usagées doivent être déposées dans un bac de collecte.

Comment régler la minuterie ?

Appuyez plusieurs fois sur le bouton MINUT pour sélectionner l'arrêt automatique après 2, 4 ou 8 heures. Les voyants correspondants s'allument.

Quels sont les modes de fonctionnement disponibles ?

Il y a deux modes : Normal (fonctionnement continu à la vitesse sélectionnée) et Sommeil (fonctionnement par intermittence, idéal la nuit). Appuyez sur le bouton MODE pour basculer.

Comment nettoyer le ventilateur ?

Débranchez impérativement l'appareil avant tout nettoyage. Utilisez une éponge humide imprégnée d'un savon doux pour nettoyer les pièces en plastique. Enlevez le savon avec de l'eau claire et essuyez avec un chiffon doux. Assurez-vous qu'aucune eau ne pénètre dans le moteur. Ne rebranchez qu'après séchage complet.

Que faire si le ventilateur ne s'allume pas ?

Vérifiez que la fiche est bien branchée et que la prise est alimentée (230 V ~ 50 Hz). Assurez-vous que le cordon n'est pas endommagé. Si le problème persiste, ne tentez pas de réparer vous-même ; contactez le service après-vente.

Puis utiliser le ventilateur sans les grilles de protection ?

Non, il est interdit d'utiliser le ventilateur sans les grilles de protection. Cela présente un risque de blessure.

Comment régler la vitesse ?

Appuyez plusieurs fois sur le bouton VITES pour sélectionner la vitesse souhaitée : lente (voyant 1), moyenne (voyant 2) ou rapide (voyant 3). Le voyant correspondant s'allume.

Que faire en cas de dysfonctionnement ?

Si l'appareil ne fonctionne pas correctement, vérifiez d'abord les branchements et les réglages. Si le problème persiste, ne démontez pas l'appareil. Contactez le fabricant ou un service après-vente agréé. Toute réparation par une personne non compétente annule la garantie.

Quelles sont les précautions de sécurité importantes ?

N'insérez jamais d'objets dans la grille. Placez le ventilateur sur une surface stable. Ne l'utilisez pas près d'une fenêtre (risque d'électrocution). Ne laissez jamais l'appareil sans surveillance. Débranchez-le lorsqu'il n'est pas utilisé, avant le nettoyage ou avant tout entretien. Les enfants de moins de 8 ans doivent être surveillés.

MODE D'EMPLOI THVEL456K THOMSON

Le produit doit être installé en respectant les règles nationales d'installation.

Cétapanpeil est uniquely destiné à uneutilisation domestique et interieure.

1. Montez-le complètement avant de lemettre en marche.
2. Avant la connexion de l'ordinate, contrôle si :
3. la tension de raccordement est bien la même que celle de la plaque signalétique,
4. la prise et l'approvisionnement en courant sont adaptés à l'appareil,
5. la fiche du cable est adaptée à la prise de courant
   (L'appareil est prévu uniquement pour une prise de courant ayant une tension de raccordement de 230 Volts (50 Hz).
6. N'insérez jamais vos doigts, des crayons ou tout autre objet à travers la grille lorsque le ventilateur est en marche.
7. Veillez à ce que le ventilateur soit placé sur une surface stable lorsqu'il est en marche.
8. N'utilisez pas votre ventilateur pres d'une fenêtre. La pluie pourrait cause un risque de chocolélectrique.

9. Ne jamais laisser le ventilateur fonctionner sans surveillance.

10. Pour des raisons de sécurité, il est IMPERATIF de tous jours restirer la fiche de la prise lorsqu'le apparéil n'est pas utilisé, avant de le nettoyer ou avant toute maintenance.

11. Ne pas utiliser de produits chimiques ou de déterments pour le nettoyage qui poursraient facilement abîmer ou déformer votre apparéil.
12. Ne tirez pas sur le cordon d'alimentation pour débrancher l'appareil de la prise de courant.
13. Ne pas utiliser l'appareil avec un cable ou une fiche endommagé.
14. N'essayer jamais de démonter ou de réparer vous-même l'appareil. Dans le cas d'une réparation par une personne non compétente, la garantie est annulée.
15. Débranchez le ventilateur lorsque vous le déplacez.
16. Ne jamais laisser fonctionner cet apparéil en présence ou à la portée d'enfants sans surveillance.
17. Les apparueils ne sont pas destinés à être mis en fonctionnement au moyen d'une minutesie extérieure ou par un système de commande à distance séparé.
18. Cét apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ilts (si elles) sont

correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

1. Ce produit est conforme aux exigences imposées par les directives 2014/35/UE (abrogeant la directive 73/23/CEE modifiée par la directive 93/68/CEE) et 2014/30/UE (abrogeant la directive 89/336/CEE).
2. AVERTISSEMENT !!! Si le cable d'alimentation est endommagé, il doit être remplaçé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'eviter un danger.
3. Assurez-vous que le ventilateur est débranché du réseau d'alimentation avant de démonter la grille pour le nettoyage.
4. Il est interd it d'utiliser le ventilateur sans les grilles de protection.
5. Cet appeareil est destiné à être utilisé dans des applications domestiques et interieures.
6. Pour un assemblage correct de l'appareil, veuillez vous reférer au paragraphe

"INSTRUCTIONS D'ASSEMBLAGE" ci-après de la notice.

1. Pour les instructions de nettoyage et d'entretien, veuillez vous reférer au paragraph « « nettoyage et entretien »
2. Les instructions d'emploi doivent être fournies et conserver avec l'appareil afin que celui-ci puisse être utilisé sans danger.
3. La pile doit être retiree de la télécommande avant demettre au rebut.
4. La pile doit être mise au rebut en toute sécurité.

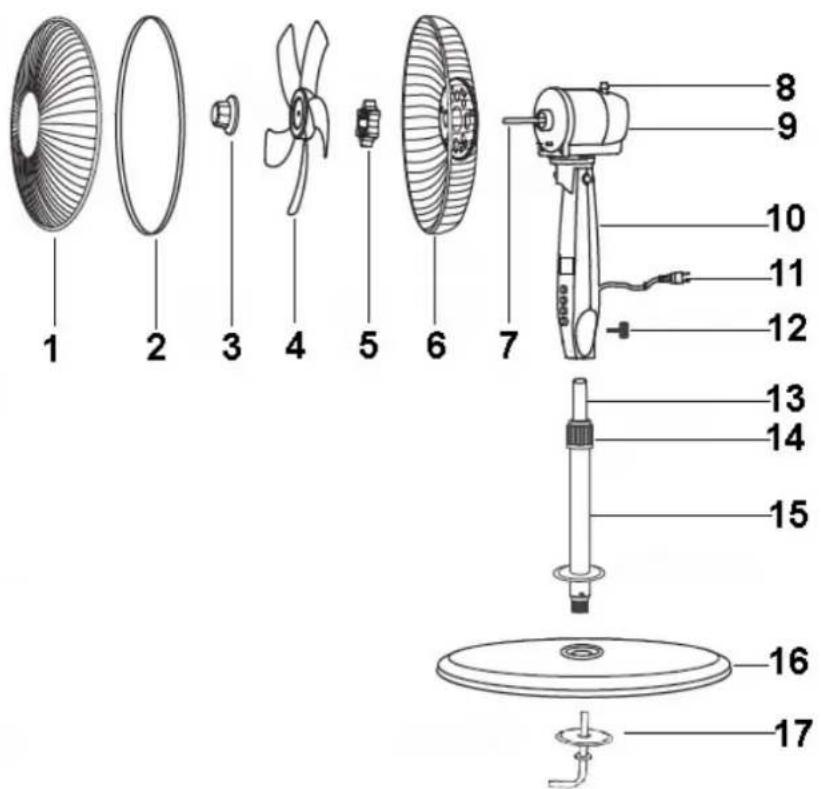

INSTRUCTIONS D'ASSEMBLAGE

1. Grille avant

2. Cerclage

3. Ecrou pour pale

4. Pale

5. Ecrou pour grille

6. Grille arrête

7. Axemoteur

8. Bouton oscillation

9. Moteur

10. Corps ventilateur

11. Cordon d'alimentation

12. Vis de serrage

13. Tube supérieur

14. Anneau réglage hauteur

15. Tube inférieur

16. Base

17. Vis coudee

ASSEMBLAGE DE LA BASE

Assemblez le tube (15) sur la base (16) en serrant la vis coudee (17).

La hauteur du ventilateur peut être régée en desserrant l'anneau de réglage de hauteur (14). Montez ou abaissez avec soin le ventilateur et serrez fermement la vis de réglage.

Positionnez le corps du ventilateur sur le haut du tube principal (13) et l'enforcez. Verrouiller la connexion à l'aide de la vis de serrage (12)

Desserrez l'écrou (5) du moteur (8). Montez fermement la grille arrête (6) sur le moteur en faisant coïncider les plots de montage. Resserrez l'écrou (5) sur la grille de manière à bien bloquer la grille sur le moteur.

Montez les pales du ventilateur (4) sur l'axe (7). Les fixer fermement à l'aide de l'écrou à pas inversé (3).

A cet instant, les pales doivent pouvoir tourner librement sans toucher l'écrou de serrage de la grille arrête.

Desserrez la vis de verrouillage du clip de fixation du cerclage. Enclenchez le cerclage de la grille avant sur la grille arrête et reisserrez la vis de verrouillage.

INSTRUCTIONS DE FONCTIONNEMENT

• Appuyez sur le bouton « M/A » March/Arrêt pour allumer ou éteindre le ventilateur.

• Appuyez sur le bouton « OSCIL » pour selectionner l'oscillation. Pour l'arrêter, appuyez à nouveau sur le bouton. Le voyant correspondant

s'allume pour indiquer la selection

-Appuyez plusieurs fois sur le bouton « MINUT » pour régler le salarié d'arrêt automatique de l'appareil : 2 / 4 / 8 heures. Le salarié seLECTIONné est indiqué par les voyageants correspondants. © 2 4 8

-Appuyez sur le bouton VITES du panneau de contrôle pour sélectionner votre vitesse de ventilation souhaitation, l'indicateur lumineux correspondant s'allumera.

vitesse lente
≈ vitesse moyenne
vitesse rapide

-Appuyez sur le bouton « MODE » pour sélectionner l'un des 2 modes disponibles:

Normal 0 sommeil

Levoyant M correspondant s'allume pour indiquer le mode.

Mode Normal: fonctionnement classique en continu avec la vitesse selectionnee.
Mode Sommeil: fonctionnement par intermittence, ideale en utilisation durant la nuit.

Télécommande

Elle fonctionne avec une pile CR2025 foumie. Retirer la languette pour activer la télécommande.

Les piles usagées doivent être mises au rebut de façon sure.

Les déposer dans des bacs de collecte prévus (renseignez-vous auprès de votre revendeur) afin de protéger l'environnement.

Remplacer la pile uniquement par une pile du même type, respecter les polarités en insérant la pile.

NETTOYAGE ET ENTRETIEN

Attention : l'appareil doit être impératifement débranché avant tout nettoyage.

1. Veillez à débrancher l'appareil avant de le nettoyer.
2. Nettoyez les pieces en plastique à l'aide d'une éponge humide imprégnaee d'un savon doux.

Enlevez le savon avec de l'eau claire et essuyez à l'aide d'un chiffon doux.

1. Assurez-vous qu'il n'y ait pas d'eau qui puisse entrer en contact avec le moteur.
2. Ne pas rebrancher l'appareil avant que celui-ci ne soit parfaitement sec.

SPECIFICATIONS TECHNIQUES

Modèle n° THVEL456K

Alimentation 220-240V~50Hz

Puissance 60 W

Classe II

Description Symbole		Valeur	Unité
Débit d'air maximal F 53,5 m			3/min
Puisance absorbée P 54,5 W
Valeur de service S	v 1,0	(m	3/min)/W
Consommation d'électricité appliceil en veille	PSB 0,2	W
Niveau de puissance acoustique L	WA 59	dB(A)
Vitesse maximale de l'air c 3,1 mètes/sec
Consommation saisonnière d'électricité	Q	17,7	kWh/a
Norme de mesure de la valeur de service	IEC 60879:1986 (cor1.1992)
Coordonnées de contact pour tout complément d'information	Schneider consumer group, 12 rue Jules Ferry, 93110 Rosny sous bois, France

Ce logo apposse sur le produit signifie qu'il s'agit d'un apparéil dont le traitement en tant que déchet rentre dans le cadre de la directive 2012/19/CE du 4 juillet 2012, relative aux déchets d'équipements électriques et électroniques (DEEE).

• La présence de substances dangereuses dans les équipements électriques et électroniques peut avoir des effets potentiels sur l'environnement et la santé humaine dans le cycle de retraitement de ce produit.
• Ainsi, lors de la fin de vie de cet apparéil, celui-ci ne doit pas être débarrassé avec les déchets municipaux non triés.
• En tant que consommateur final, votre role est primordial dans le cycle de réutilisation, de recyclage et les autres formes de valorisation de cet équipement électrique et électronique. Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchetteries) et les distributeurs.
• Vous avez l'obligation d'utiliser les systèmes de collecte selective mise à votre disposition.

La garantie ne couvre pas les pieces d'usure du produit, ni les problèmes ou les dommages résultat de:

(1) défériorations superficielles dues à l'usure normale du produit;
(2) défauts ou déterminations dus au contact du produit avec des liquides et dus à la corrosion provoquée par la rouille ou de présence d'insectes;
(3) tout incident, abus, utilisation impropre, modification, démontage ou réparation non autorisés;
(4) toute opération propre d'entretien, utilisation non conforme aux instructions concernant le produit ou le branchement à une tension incorrecte;
(5) toute utilisation d'accessoires non fournis ou non approvés par le fabricant.

La garantie sera annulée en cas d'élimination de la plaque signalétique et/ou du numéro de série du produit.

Pour en savoir plus: www.quefairedemesdechets.fr

Importé par Schneider consumer group, 12 rue jules ferry, 93110 Rosny sous bois, France
THOMSON est une marque de Technicolor SA utilisée sous licence par Schneider consumer group.
