Type de produit	Ventilateur colonne avec humidificateur (brumisateur)
Marque	Thomson
Modèle	THVEL484K
Alimentation électrique	220-240 V ~ 50 Hz
Puissance absorbée (max)	85 W
Consommation en veille	0,43 W
Classe d'isolation	Classe I (avec mise à la terre)
Débit d'air maximal	66,39 m³/min
Vitesse maximale de l'air	2,39 m/s
Niveau de puissance acoustique	52,53 dB(A)
Consommation saisonnière d'électricité	13,38 kWh/an
Capacité du réservoir d'eau	2,6 litres
Fonctions de ventilation	3 vitesses (Lente, Moyenne, Rapide) + modes Normal, Brise, Sommeil
Fonction brumisateur	3 niveaux d'intensité, utilisable indépendamment du ventilateur
Minuterie	Programmable de 30 minutes à 7h30 par pas de 30 min/1h/2h
Oscillation	Oui, activation/désactivation via bouton OSCIL
Télécommande	Oui, fonctionne avec 2 piles AAA (non fournies)
Type d'eau recommandé	Mélange 50% eau froide du robinet + 50% eau déminéralisée
Entretien	Nettoyage avec chiffon humide et savon doux ; détartrage au vinaigre blanc
Sécurité	Arrêt automatique si réservoir absent ; protection contre les projections d'eau ; mise à la terre obligatoire
Garantie	Garantie annulée en cas de démontage non autorisé ou usage non conforme

FOIRE AUX QUESTIONS - THVEL484K THOMSON

Comment assembler la base du ventilateur THVEL484K ?

Assemblez les tubes sur la base en serrant les quatre vis avec la plaque. Fixez la base de l'humidificateur à la base du ventilateur à l'aide de la vis fournie. Insérez les axes et les roulettes, puis montez le corps du ventilateur sur les tubes avec 2 vis.

Comment remplir le réservoir d'eau pour utiliser la fonction brumisateur ?

Dévissez le bouchon au fond du réservoir, remplissez d'un mélange 50% eau froide du robinet et 50% eau déminéralisée (température environ 15°C). Ne dépassez pas le niveau maximal (2,6 litres). Revissez et replacez le réservoir sur la base.

Pourquoi mon ventilateur ne fonctionne-t-il pas ?

Vérifiez que le réservoir d'eau est correctement positionné sur la base. L'appareil ne fonctionne pas si le réservoir n'est pas en place, même en mode ventilateur seul. Assurez-vous aussi que l'appareil est branché et que la prise est sous tension.

Quels sont les différents modes de ventilation disponibles ?

Trois modes : Normal (NOR) : vitesse constante (1/2/3). Brüse (BRI) : changement aléatoire de vitesse pour simuler une brise naturelle. Sommeil (SOM) : réduction progressive de la vitesse sur 30 min pour un confort nocturne.

Comment programmer la minuterie ?

Appuyez sur la touche MINUT pour ajouter du temps : chaque pression ajoute 30 minutes, 1 heure ou 2 heures, jusqu'à un maximum de 7h30. Le temps restant s'affiche à l'écran.

Puis-je utiliser la fonction brumisateur sans le ventilateur ?

Oui, la fonction brume peut fonctionner indépendamment. Assurez-vous que le réservoir contient de l'eau et appuyez sur le bouton BRUME pour l'activer.

Comment nettoyer et détartrer l'appareil ?

Débranchez l'appareil. Nettoyez les parties plastiques avec une éponge humide et du savon doux. Pour le détartrage, versez 20 ml de vinaigre blanc dans la base brumisateur, laissez agir 20 minutes, frottez avec une brosse souple, puis rincez à l'eau tiède.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez la présence et l'orientation des piles (2x AAA, 1,5V). Dirigez la télécommande vers le panneau de contrôle. Remplacez les piles si nécessaire.

L'appareil est-il sûr pour une utilisation avec des enfants ?

Oui, mais sous surveillance. Les enfants de moins de 8 ans ne doivent pas utiliser l'appareil sans supervision. Ne laissez jamais les enfants jouer avec l'appareil.

Que faire en cas de panne ou de dysfonctionnement ?

Ne tentez pas de réparer vous-même. Contactez le service après-vente ou un professionnel qualifié. Toute réparation non autorisée annule la garantie.

MODE D'EMPLOI THVEL484K THOMSON

Lire attentivement ce manuel avant la mise en service et le conserver soigneusement.

REGLES DE SECURITE

Le produit doit être installé en respectant les règles nationales d'installation.

Cet apparéil est uniquement destiné à uneutilisation domestique et interieure.

1. Montez-le complètement avant de lemettre en marche.

2. Avant la connexion de l'ordinate, contrôle si :

3. la tension de raccordement est bien la même que celle de la plaque signalétique,

4. la prise et l'approvisionnement en courant sont adaptés à l'ordinateil,
5. la fiche du cable est adaptée à la prise de courant

L'appareil est prévu uniquement pour une prise de courant ayant une tension de raccordement de 230 Volts (50 Hz).

1. N'insérez jamais vos doigts, des crayons ou tout autre objet à travers la grille lorsque le ventilateur est en marche.

2. Veillez à ce que le ventilateur soit placé sur une surface stable lorsqu'il est en marche.

3. N'utilisez pas votre ventilateur pres d'une fenêtre. La pluie pourrait cause un risque de chocolélectrique.
4. Ne jamais laisser le ventilateur fonctionner sans surveillance.
5. Pour des raisons de sécurité, il est IMPERATIF de tous jours retarder la fiche de la prise lorsque l'appareil n'est pas utilisé, avant de le nettoyer ou avant toute maintenance.
6. Ne pas utiliser de produits chimiques ou de déterments pour le nettoyage qui poursraient facilement abîmer ou déformer votre apparéil.
7. Ne tirez pas sur le cordon d'alimentation pour débrancher l'appareil de la prise de courant.
8. Ne pas utiliser l'appareil avec un cable ou une fiche endommagé.

9. N'essayer jamais de démonter ou de réparer vous-même l'appareil. Dans le cas d'une réparation par une personne non compétente, la garantie est annulée.

10. Débranchez le ventilateur lorsque vous le déplacez.

11. Ne jamais laisser fonctionner cet apparéil en présence ou à la portée d'enfants sans surveillance.
12. L'appareil et la grille ne doivent pas etre démontés pour l'entretien ou le nettoyage.
13. Les apparêils ne sont pas destinés à être mis en fonctionnement au moyen d'une minutes extérieure ou par un système de commande à distance séparé.

14. Cét appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ilts (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doit pas être effectués par des enfants sans surveillance.

15. Ce produit est conforme aux exigences imposées par les directives 2014/35/UE (abrogeant la directive 73/23/CEE modifiée par la directive 93/68/CEE) et 2014/30/UE (abrogeant la directive 89/336/CEE).

16. AVERTISSEMENT !!! Si le cable d'alimentation est endommagé, il doit être remplaçé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'eviter un danger.
17. La fiche de prise de courant du cable d'alimentation doit être enlevée du socle avant de nettoyer l'appareil ou d'entreprenevre les opérations d'entretien.
18. Une fois que l'appareil est assemblé, il est interdit de démonter les grilles.
19. Ce produit doit toujours être utilisé et range en position verticalie.
20. Ne pas déplacer le ventilateur lorsqu'il est en fonctionnement.
21. Toutjours s'assurer qu'il y ait assez d'eau dans le réséroir lorsqu'il est utilisé comme brumisateur.

22. Ne pas utiliser d'eau chaude.

23. Assembler correctement le produit avant utilisation.

24. Cét apparéil est destiné à être utilisé dans des applications domestiques et interieures.
25. Débrancher l'appareil lors du remplissage et du nettoyage.
26. Pour un assemblage correct de l'ordinateil, veuillez vous reférer au paragraph correspondant à la page 8.
27. Pour les instructions de nettoyage et d'entretien, veuillez vous reférer au paragraphe nettoyage et entretien à la page 13.
28. Les instructions d'emploi doivent être fournies et conserver avec l'appareil afin que celui-ci puisse être utilisé sans danger.

MISE A LA TERRE

Cet appeareil doit etre branché sur une prise de terre. Cet appeareil est equiped d'une prise
electrique a terre.
Il doit etre branché sur une prise murale
correctement installee et equipee d'une
prise de terre.

ATTENTION : Une mauvaise utilisation de la prise de terre peut entraîner le risque de chocolélectrique.

Notes : En cas de question concernant la prise de terre ou le branchement électrique, veuillez consulter un personnel qualifié.

En cas de court-circuit, la mise à la terre réduit le risque de chocolélectrique en permettant au courant d'être evacué par le fil de terre.

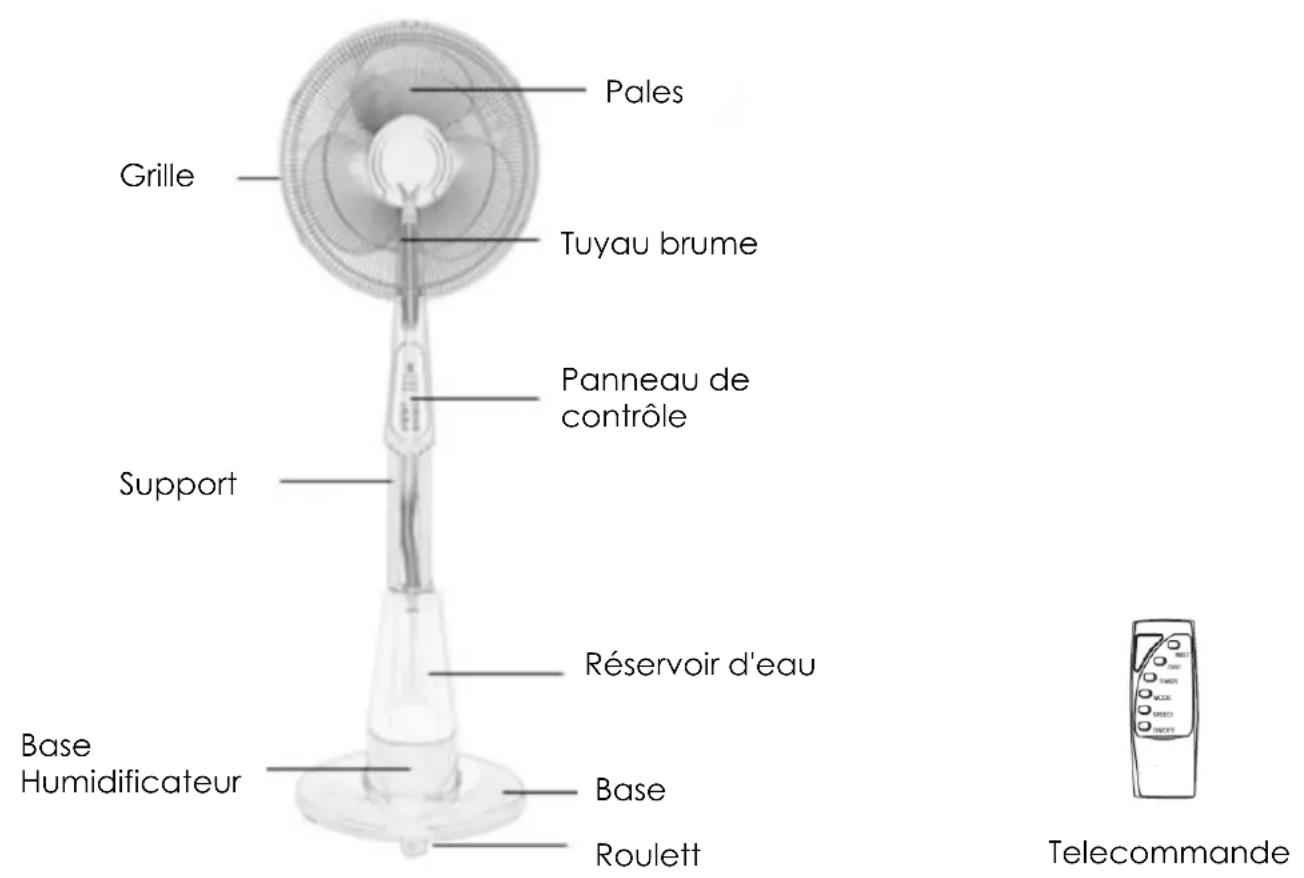

DESCRIPTION

INSTRUCTIONS D'ASSEMBLAGE

ASSEMBLAGE DE LA BASE

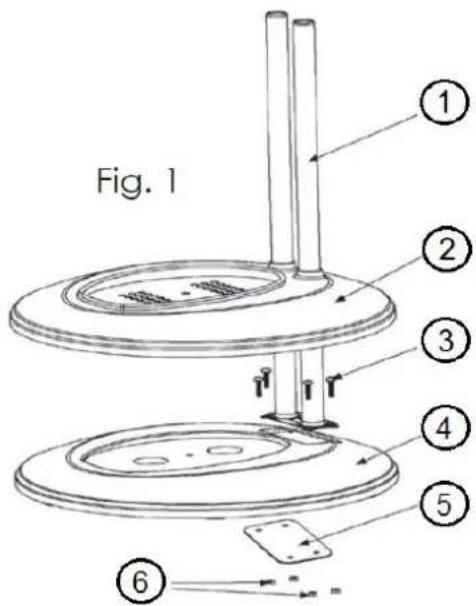

Assemblez les tubes (1) sur la base (4) en serrant les quatre vis (3) et plaque (5) avec les écrous. En filer le cache (2) vers le bas de la base ronde. (Fig.1)

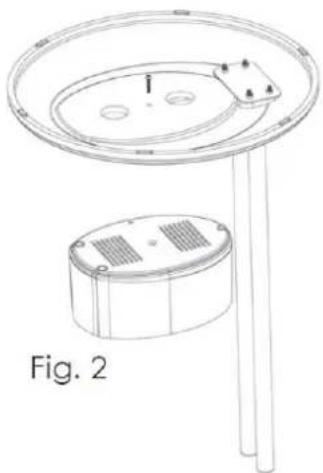

Attachez la base de l'humidificateur à la base du ventilateur en utilisant la vis fournie (Fig.2).

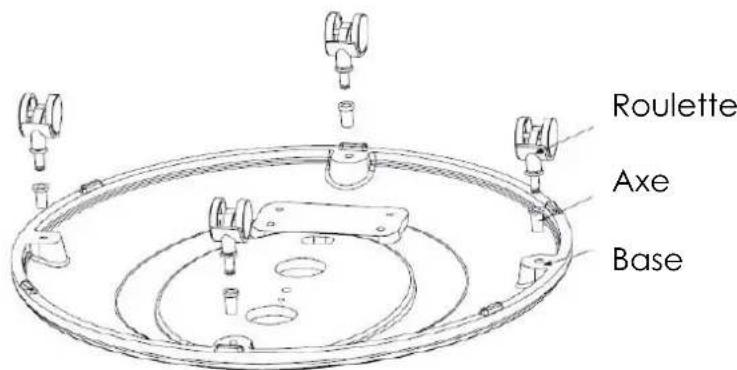

Insérez les axes et les roulettes

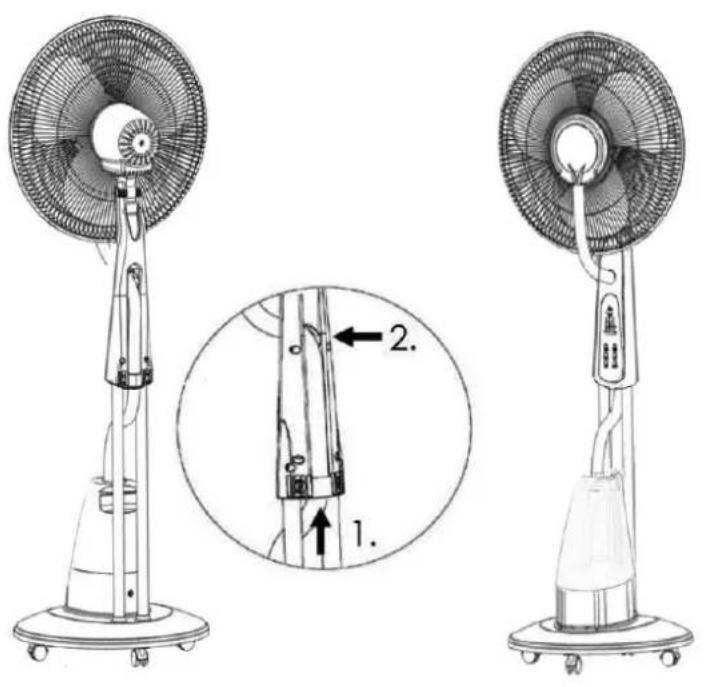

Assemblez le corps du ventilateur sur les tubes à l'aide des 2 vis fournies (Fig.3)

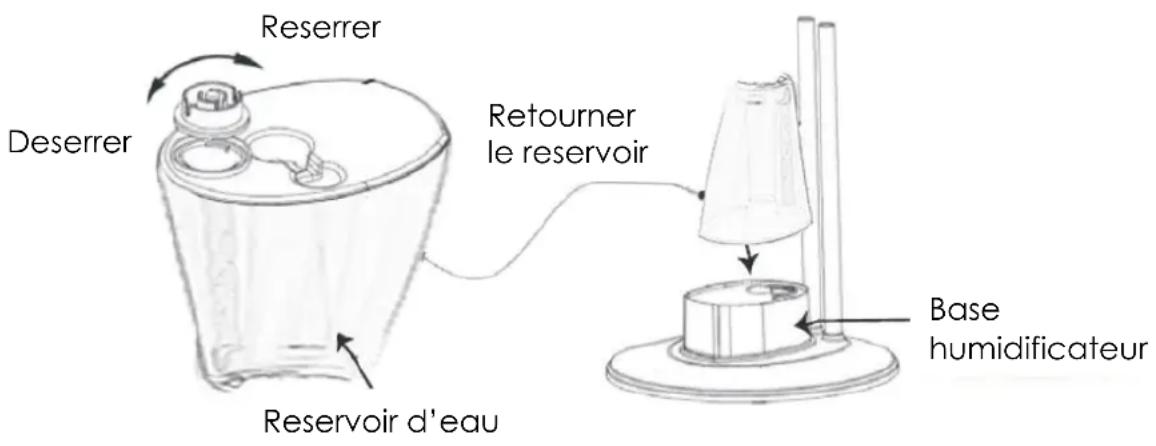

Remplissage du réservoir de l'humidificateur

L'eau à utiliser : Utilissez 50% d'eau froide du robinet mélangée à 50% d'eau déminéralisée.

La capacité maximale du réserve d'eau est de 2.6 litres. Ne pas dépasser le niveau d'eau maximal indiqué.

Ne pas utiliser une eau glaçée ou réfrigérée pour replir le réservoir d'eau. Celle-ci peut endommager le système de brumisation.

Afin de garantir le bon fonctionnement de la brumisation, utiliser de l'eau à temperature d'environ 15^ .

Nota : l'emploi d'eau déminéralisée permet de limiter la formation de tartre dans le diffuseur.

ATTENTION : Bien veillez qu'il y ait plusieurs de l'eau dans le réservoir lors du fonctionnement de l'humidificateur.

Bien vider l'eau du réservoir en cas de non utilisation de l'appareil durant plusieurs jours.

IMPORTANT: Le réservoir d'eau doit toujours être positionné sur la base humidificateur pour que l'appareil fonctionne, en mode ventilateur et/ou en mode brumisateur. L'appareil ne fonctionnera pas si le réservoir d'eau n'est pas en place! Pour utiliser le mode brumisateur, le réservoir doitContainir de l'eau

Dévissez le bouchon situé au fond du réservoir, replissez d'eau, revissez et replaces sur l'humidificateur. Notre apparéil est pré à fonctionner.

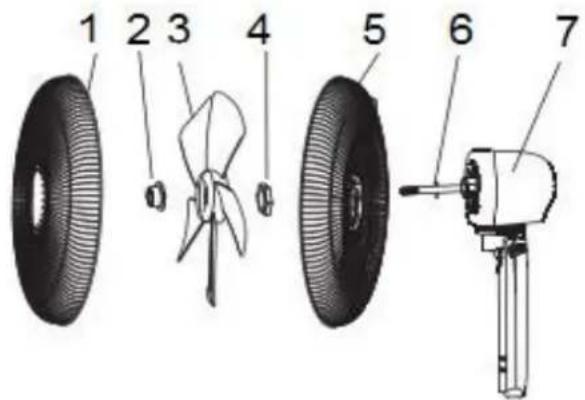

Desserrez l'écrou (4) du moteur (7) dans le sens contraire des aiguilles d'une montre. Montez fermement la grille arrête (5) sur le moteur en faisant coïncider les 3 plots de montage. Resserrez l'écrou (4) dans le sens des aiguilles d'une montre sur la grille de manière à bien bloquer la grille sur le moteur.

Montez les pales du ventilateur (3) sur l'axe (6).

Les fixer fermement à l'aide de l'écrou à pas inversé (2) dans le sens contraire des aiguilles d'une montre.

A cet instant, les pales doivent pouvoir tourner librement sans toucher l'écrou de serrage de la grille arrière.

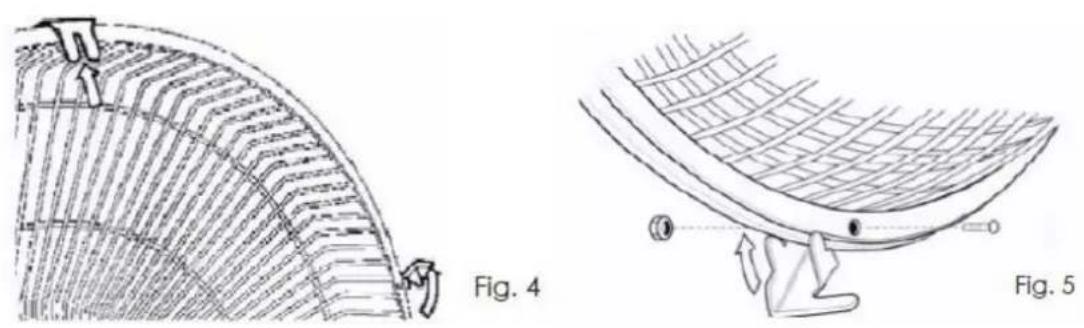

Placez la grille avant sur la grille arriere, attachez les clips (Fig 4) et reisserrez la vis de verrouillage (Fig 5).

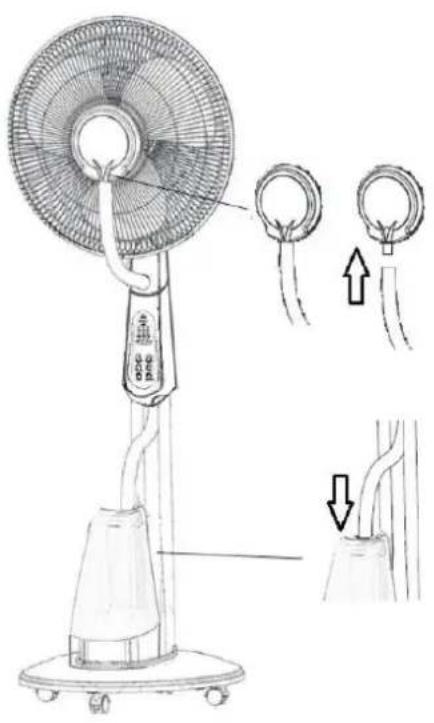

Faire passer le tuyau brume au milieu des 2 tubes supports.
Puis tirez vers le haut à travers le trou du fond du panneau de contrôle.(1)
Guidez le tuyau brume avant à travers le trou au milieu du panneau de contrôle.(2)

Les extrémités du tuyau brume doit maintainant être de la même longueur.

Après ajustement de la longueur, connectez le haut du tuyau brume au moyeu central sur le devant de grille et le bas du tuyau brume dans le trou central sur la partie supérieure du réservoir d'eau.

INSTRUCTIONS DE FONCTIONNEMENT

IMPORTANT: Le réserve d'eau doit toujours être positionné sur la base humidificateur pour que l'appareil fonctionne, en mode ventilateur et/ou en mode brumisateur. L'appareil ne fonctionnera pas si le réserve d'eau n'est pas en place! Pour utiliser le mode brumisateur, le réserve doit containir de l'eau (voir le paragraph "Remplissage du réserve de l'humidificateur").

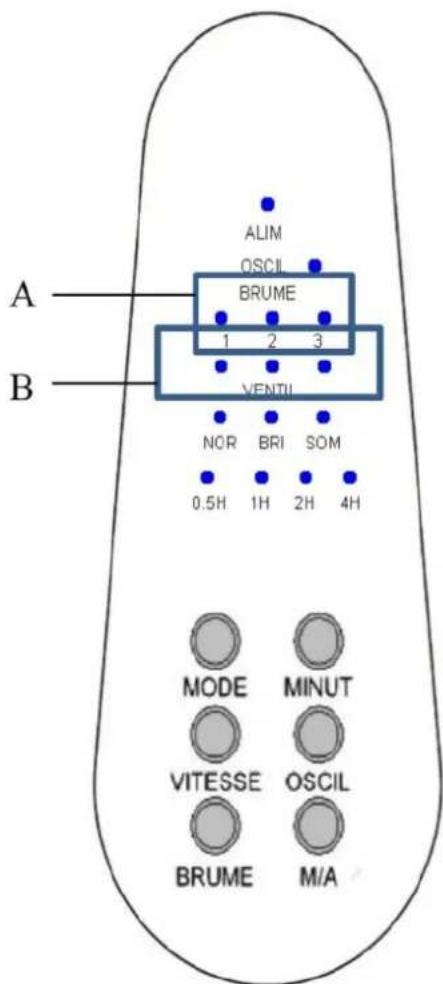

Clavier de commande du ventilateur :

Cadre A (BRUME) : Indique le niveau de brumisation avec 3 niveaux ajustables

Cadre B (VENTIL): Indique la vitesse de ventilation avec 3 niveaux ajustables

MODE

Le ventilateur fonctionne en mode NOR (NORMAL), sous ce mode la vitesse de ventilation selectionnable est 1 (LENTE) / 2 (MOYENNE) / 3 (RAPIDE).

Pour passer en mode BRI (BRISE), appuyez sur le bouton Mode.

L'appareil change de rythme de façon aléatoire pour vous offrir la sensation d'une brise naturelle.

sous ce mode la vitesse de ventilation selectionnable est 1 / 2 / 3

Vitesse 1 (lente) : alternance automatique entre vitesse lente et arrêt.

Vitesse 2 (moyenne) : alternance automatique entre vitesse moyenne et lente.

Vitesse 3 (rapide) : alternance automatique entre vitesse rapide, moyenne et lente.

Pour passer en mode SOM (SOMMEIL), appuyez une nouvelle fois sur le bouton Mode.
sous ce mode la vitesse de ventilation sélectionnable est 1 / 2 / 3 .

Vitesse 1 (lente) : alternance automatique entre vitesse lente et arrêt.

Vitesse 2 (moyenne) : alternance automatique entre vitesse moyenne et lente durant 30min, puis entre vitesse lente et arrêt.

Vitesse 3 (rapide) : alternance automatique entre vitesse rapide, moyenne et lente durant 30min, puis alternance automatique entre vitesse moyenne et lente durant 30min, puis alternance automatique entre vitesse lente et arrêt.

MINUTEUR

Vous pouvez programmer la durée de fonctionnement du ventilateur à l'aide de la touche MINUT (MINUTEUR). Chaque pression sur la touche ajoute 30 minutes / 1heure / 2 heures de fonctionnement, de 30 minutes à 7h30.

Le temps selectionné apparait sur l'écran de contrôle avec les indicateurs allumés.

VITESSE

Par défaut, la ventilation est réglée sur la vitesse lente 1.

Appuyez sur la touche VITESSE pour passer sur la vitesse moyenne 2, et appuyez une nouvelle fois pour passer sur la vitesse rapide 3.

La vitesse selectionnée s'affiche.

OSCILLATION

Appuyez sur le bouton « OSCIL » pour activer ou désactiver l'oscillation.

BRUME

Appuyez sur le bouton BRUME pour activer ou désactiver l'humidificateur avec 3 niveaux réglables.

L'humidificateur peut fonctionner indépendamment du ventilateur.

Avant d'activer la fonction Brume, veuilles replir l'eau dans le réservoir.

MARCHE/ ARRET

Appuyez sur le bouton « M/A » MARCHE/ARRET, pour le fonctionnement ou arrêt du ventilateur.

(Le bouton M/A contrôle uniquement le ventilateur, pas l'humidificateur)

Sur la télécommande appuyez sur le bouton VENTIL. (Le bouton VENTIL contrôle uniquement le ventilateur, pas l'humidificateur)

TELECOMMANDE:

1. Fonctionne avec 2 piles AAA, 1.5 volts, non fournies. Les piles usages doivent être mises au rebut de façon sure. Les déposer dans des bacs de collecte prévus (renseignez-vous auprès de votre revendeur) afin de protéger l'environnement

2. Respecter les polarités en les insérant.

3. La diriger vers le panneau de contrôle du brumisateur.

NETTOYAGE ET ENTRETIEN

Attention : l'appareil doit être impératifement débranché avant tout nettoyage.

1. Veillez à débrancher l'appareil avant de le nettoyer.

2. Nettoyez les pièces en plastique à l'aide d'une éponge humide improugnée d'un savon doux.

Enlevez le savon avec de l'eau claire et essuyez à l'aide d'un chiffon doux.

1. Assurez-vous qu'il n'y ait pas d'eau qui puisse entrer en contact avec le moteur.

2. Ne pas rebrancher l'appareil avant que celui-ci ne soit parfaitement sec.

Bien vider l'eau du réservoir en cas de non utilisation de l'appareil durant plusieurs jours.

Détartrage :

1. Débranchez l'appareil et laisserze l'appareil complètement refroidir.
2. Nettoyez le réservoir d'eau en remplissant partiellement la base brumisateur avec 20 ml de vinaigre blanc. Laissez la solution pendant 20 minutes.
3. Nettoyez toute la surface interieure avec une Brosse suple. Mouillez un chiffon avec du vinaigre blanc non dilué et essuyez la base interieure qui en contact avec l'eau pour enlever le tartre.
4. Rincer avec de l'eau tiède et propre pour éliminer tartre et le vinaigre blanc.

SPECIFICATIONS TECHNIQUES :

Modèle n°	THVEL484K
Alimentation	220-240V~50Hz
Puissance	85 W
Classe I

Description	Symbole	Valeur	Unité
Débit d'air maximal	F	66,39	m3/min
Puisance absorbée	P	40,30	W
Valeur de service	SV	1,65	(m3/min)/W
Consommation d'électricité appliceil en veille	PSB	0,43	W
Consommation d'électricité appliceil éteint	POFF	-	W
Niveau de puissance acoustique	LWA	52,53	dB(A)
Vitesse maximale de l'air	c	2,39	mètres/sec
Consommation saissonnière d'électricité	Q	13,38	kWh/a
Norme de mesure de la valeur de service	IEC 60879:1986 (corr.1992)
Coordonnées de contact pour tout complément d'information	SCHNEIDER CONSUMER GROUP 12, rue Jules Ferry, 93110 Rosny-sous-Bois, FRANCE

Ce logo apposé sur le produit signifie qu'il s'agit d'un apparéil dont le traitement en tant que déchet rentre dans le cadre de la directive 2012/19/CE du 4 juillet 2012, relative aux déchets d'équipements électriques et électroniques (DEEE).

• La présence de substances dangereuses dans les équipements électriques et électroniques peut avoir des effets potentiels sur l'environnement et la santé humaine dans le cycle de retraitement de ce produit.
• Ainsi, lors de la fin de vie de cet apparéil, celui-ci ne doit pas être débarrassé avec les déchets municipaux non triés.
• En tant que consommateur final, votre role est primordial dans le cycle de réutilisation, de recyclage et les autres formes de valorisation de cet équipement électrique et électronique. Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchetteries) et les distributeurs.
• Vous avez l'obligation d'utiliser les systèmes de collecte selective mise à votre disposition.

La garantie ne couvre pas les pieces d'usure du produit, ni les problèmes ou les dommages résultat de:

(1) déteriorations superficielles dues à l'usure normale du produit ;
(2) defaults ou déteriorations dus au contact du produit avec des liquides et dus à la corrosion provoquée par la rouille ou de présence d'insectes;
(3) tout incident, abus, utilisation impropre, modification, demontage ou réparation non autorisés;
(4) toute opération impropre d'entretien, utilisation non conforme aux instructions concernant le produit ou le branchement à une tension incorrecte;
(5) toute utilisation d'accessoires non fournis ou non approvés par le fabricant.

La garantie sera annulée en cas d'élimination de la plaque signalétique et/ou du numéro de série du produit.

Pour en savoir plus: www.quefairedemesdechets.fr

Importé par SCHNEIDER CONSUMER GROUP,

12 rue jules ferry, 93110 Rosny sous bois, France

THOMSON est une marque de Technicolor SA utilisée sous licence par SCHNEIDER CONSUMER GROUP.
