Type de produit	Marteau piqueur lourd
Marque	DeWALT
Modèle	D25872K
Catégorie	Marteau
Longueur	54,3 cm (21,4 po)
Largeur	11,3 cm (4,5 po)
Hauteur	29,2 cm (11,5 po)
Poids	8,8 kg (19,4 lbs)
Alimentation	15 A, 120 V (secteur)
Type de mandrin	SDS MAX
Énergie de choc	13,3 J (selon EPTA)
BPM à vide	1350–2705
Contrôle de vibration	Oui (système antichec)
Cadran de vitesses variables	Oui (7 positions)
Niveau de pression acoustique	95 dB(A)
Niveau de puissance sonore	106 dB(A)
Valeurs de vibration (piquage)	9,7 m/s² (incertitude K=1,5)
Usage prévu	Cisaillement professionnel du béton
Garantie	3 ans (limitée) + 2 ans d'entretien gratuit
Accessoires optionnels	Balise DEWALT Tool Connect, ciseaux SDS MAX

FOIRE AUX QUESTIONS - D25872K DEWALT

Comment changer le ciseau sur le marteau D25872K ?

Pour changer le ciseau, reculez le manchon de verrouillage 7 et retirez le ciseau. Insérez le nouveau ciseau en poussant vers le bas tout en tournant jusqu'à ce qu'il soit bien en place. Assurez-vous que la tige est propre et lubrifiée avant insertion.

Quels types de ciseaux sont compatibles avec ce marteau ?

Ce marteau utilise des ciseaux à queue SDS MAX. Divers modèles sont disponibles en option, adaptés à différentes applications de burinage et démolition.

Comment régler la vitesse et l'énergie de choc ?

Utilisez le cadran de vitesses 8 situé sur l'outil. Tournez-le sur le niveau souhaité (1 à 7). Plus le chiffre est élevé, plus la vitesse et l'énergie de choc sont grandes.

Comment utiliser le système d'amortissement des vibrations ?

Maintenez l'outil avec les deux mains comme indiqué dans la notice. Appliquez juste assez de pression pour que le dispositif amortisseur sur la poignée principale se trouve à mi-course. Une pression excessive empêche l'activation du système.

Quelles précautions de sécurité dois-je prendre ?

Portez toujours une protection oculaire (ANSI Z87.1), auditive (ANSI S12.6) et respiratoire (NIOSH/OSHA) lorsque vous utilisez l'outil. Utilisez la poignée auxiliaire et maintenez l'outil à deux mains. Ne l'utilisez pas en milieu humide ou inflammable.

Comment nettoyer et entretenir le marteau ?

Nettoyez les évents avec de l'air comprimé sec au moins une fois par semaine. Utilisez un chiffon humide avec de l'eau et du savon doux pour les surfaces extérieures. Ne jamais immerger l'outil dans un liquide. Faites réviser l'outil par un centre agréé DEWALT.

Que faire si l'outil ne démarre pas ?

Vérifiez la rallonge et la fiche. Si les composants internes sont trop chauds, laissez refroidir l'outil. Si le problème persiste, les balais peuvent être usés ; contactez un centre de service DEWALT pour les faire remplacer.

Quelle est la puissance nominale de l'outil ?

Le marteau D25872K fonctionne sur secteur 120 V et consomme 15 A. Utilisez une rallonge de calibre approprié (voir tableau dans la notice) pour éviter une perte de puissance.

Comment installer la poignée auxiliaire ?

Desserrez la vis de montage 10 en tournant dans le sens antihoraire. Glissez l'assemblage de la poignée sur le collier avant, puis tournez la poignée à la position souhaitée. Serrez la vis dans le sens horaire pour verrouiller.

Quelle est la garantie de ce marteau ?

DEWALT offre une garantie limitée de 3 ans contre les défauts de matériau et de fabrication, ainsi qu'un entretien gratuit pendant 2 ans (remplacement des pièces d'usure normale). De plus, une garantie de remboursement de 90 jours est disponible.

MODE D'EMPLOI D25872K DEWALT

Marteau à Piquer SDS MAX Robuste

Définitions : symboles et termes d'alarmes sécurité

Ces guides d'utilisation utilisent les symboles et termes d'alarmes sécurité suivants pour vous prévenir de situations dangereuses et de risques de dommages corporels ou matériels.

DANGER : indique une situation dangereuse imminente qui, si elle n'est pas évitée, entraînera la mort ou des bières graves.

AVERTISSEMENT : indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner la mise ou des blessures graves.

ATTENTION : indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner des brûssures légères ou modérées.

(Sérilisé sans aucun terme) Indique un message propre à la sécurité.

AVIS : indique une pratique ne posant aucun risque de dommages corporels mais qui par contre, si rien n'est fait pour l'éviter, pourrait poser des risques de dommages matériels.

Fig. A

1 Interrupteur à bascule
2 Poignée auxiliaire de style boucle/anse
3 Barillet avant (collier)
4 Cadran de sélection de mode
5 Poignée principale

6 Porte-ciseau
7 Manchon
8 Cadran de vitesses
9 Trous de montage de la balise de l'outil DEWALT
10 Vis pour le montage de la poignée

AVERTISSEMENT! lire tous les avertissements de sécurité et toutes les directives. Le non-respect

des avertissements et des directives pourrait se solder par un choc électrique, un incendie et/ou une blessure grave.

AVERTISSEMENT : afin de réduire le risque de blessures, lire le mode d'emploi de l'outil.

Pour toute question ou remarque au sujet de cet outil ou de tout autre outil DEWALT, composez le numéro sans frais : 1-800-4-DEWALT (1-800-433-9258).

FRAnÇAis

AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX POUR LES OUTILS ÉLECTRIQUES

AVERTISSEMENT! lire tous les avertissements de sécurité et toutes les directives. Le non-respect des avertissements et des directives pourrait se solder par un choc électrique, un incendie et/ou une blessure grave.

CONSERVER TOUS LES AVERTISSEMENTS ET TOUTES LES DIRECTIVES POUR UN USAGE ULTÉRIEUR

Le terme « outil électrique » cité dans les avertissements se rapporte à votre outil électrique à alimentation sur secteur (avec fil) ou par piles (sans fil).

1) Sécurité du lieu de travail

a) Tenir l'aire de travail propre et bien éclairée. Les lieux encombrés ou sombres sont propices aux accidents.
b) Ne pas faire fonctionner d'outils électriques dans un milieu déflagrant, tel qu'en présence de liquides, de gaz ou de poussières inflammables. Les outils électriques produisent des étincelles qui pourraient enflammer la poussière ou les vapeurs.
c) Éloigner les enfants et les personnes à proximité pendant l'utilisation d'un outil électrique. Une distraction pourrait en faire perdre la maîtrise à l'utilisateur.

2) Sécurité en matière d'électricité

a) Les fiches des outils électriques doivent correspondre à la prise. Ne jamais modifier la fiche d'aucune façon. Ne jamais utiliser de fiche d'adaptation avec un outil électrique mis à la terre. Le risque de choc électrique sera réduit par l'utilisation de fiches non modifiées correspondant à la prise.
b) Éviter tout contact physique avec des surfaces mises à la terre comme des tuyaux, des radiateurs, des cuisinières et des réfrigérateurs. Le risque de choc électrique est plus élevé si votre corps est mis à la terre.
c) Ne pas exposer les outils électriques à la pluie ou à l'humidité. La pénétration de l'eau dans un outil électrique augmente le risque de choc électrique.
d) Ne pas utiliser le cordon de façon abusive. Ne jamais utiliser le cordon pour transporter, tirer ou débrancher un outil électrique. Tenir le cordon éloigné de la chaleur, de l'huile, des bords tranchants et des pièces mobiles. Les cordons endommagés ou enchevêtrés augmentent les risques de choc électrique.
e) Pour l'utilisation d'un outil électrique à l'extérieur, se servir d'une rallonge convenant à cette application. L'utilisation d'une rallonge conçue pour l'extérieur réduira les risques de choc électrique.

f) S'il est impossible d'éviter l'utilisation d'un outil électrique dans un endroit humide, brancher l'outil dans une prise ou sur un circuit d'alimentation dotés d'un disjoncteur de fuite à la terre (GFCI). L'utilisation de ce type de disjoncteur réduit les risques de choc électrique.

3) Sécurité personnelle

a) Être vigilant, surveiller le travail effectué et faire preuve de jugement lorsqu'un outil électrique est utilisé. Ne pas utiliser d'outil électrique en cas de fatigue ou sous l'influence de drogues, d'alcool ou de médicaments. Un simple moment d'inattention en utilisant un outil électrique peut entraîner des blessures corporelles graves.

b) Utiliser des équipements de protection individuelle. Toujours porter une protection oculaire. L'utilisation d'équipements de protection comme un masque antipoussière, des chaussures antidérapantes, un casque de sécurité ou des protecteurs auditifs lorsque la situation le requiert réduira les risques de blessures corporelles.

c) Empêcher les démarrages intempestifs. S'assurer que l'interrupteur se trouve à la position d'arrêt avant de relier l'outil à une source d'alimentation et/ou d'insérer un bloc-piles, de ramasser ou de transporter l'outil. Transporter un outil électrique alors que le doigt repose sur l'interrupteur ou brancher un outil électrique dont l'interrupteur est à la position de marche risque de provoquer un accident.

d) Retirer toute clé de réglage ou clé avant de démarrer l'outil. Une clé ou une clé de réglage attachée à une partie pivotante de l'outil électrique peut provoquer des blessures corporelles.

e) Ne pas trop tendre les bras. Conserver son équilibre en tout temps. Cela permet de mieux maîtriser l'outil électrique dans les situations imprévues.

f) S'habiller de manière appropriée. Ne pas porter de vêtements amples ni de bijoux. Garder les cheveux, les vêtements et les gants à l'écart des pièces mobiles. Les vêtements amples, les bijoux ou les cheveux longs risquent de rester coincés dans les pièces mobiles.

g) Si des composants sont fournis pour le raccordement de dispositifs de dépoussiérage et de ramassage, s'assurer que ceux-ci sont bien raccordés et utilisés. L'utilisation d'un dispositif de dépoussiérage peut réduire les dangers engendrés par les poussières.

4) Utilisation et entretien d'un outil électrique

a) Ne pas forcer un outil électrique. Utiliser l'outil électrique approprié à l'application. L'outil électrique approprié effectuera un meilleur travail, de façon plus sûre et à la vitesse pour laquelle il a été conçu.

b) Ne pas utiliser un outil électrique dont l'interrupteur est défectueux. Tout outil électrique dont l'interrupteur est défectueux est dangereux et doit être réparé.
c) Débrancher la fiche de la source d'alimentation et/ou du bloc-piles de l'outil électrique avant de faire tout réglage ou changement d'accessoire ou avant de ranger l'outil. Ces mesures préventives réduisent les risques de démarrage accidentel de l'outil électrique.
d) Ranger les outils électriques hors de la portée des enfants et ne permettre à aucune personne n'étant pas familière avec un outil électrique ou son mode d'emploi d'utiliser cet outil. Les outils électriques deviennent dangereux entre les mains d'utilisateurs inexpérimentés.
e) Entretien des outils électriques. Vérifier si les pièces mobiles sont mal alignées ou coincées, si des pièces sont brisées ou présentent toute autre condition susceptible de nuire au bon fonctionnement de l'outil électrique. En cas de dommage, faire réparer l'outil électrique avant toute nouvelle utilisation. Beaucoup d'accidents sont causés par des outils électriques mal entretenus.
f) S'assurer que les outils de coupe sont aiguisés et propres. Les outils de coupe bien entretenus et affûtés sont moins susceptibles de se coincer et sont plus faciles à maîtriser.
9) Utiliser l'outil électrique, les accessoires, les forets, etc. conformément aux présentes directives en tenant compte des conditions de travail et du travail à effectuer. L'utilisation d'un outil électrique pour toute opération autre que celle pour laquelle il a été conçu est dangereuse.

5) Réparation

a) Faire réparer l'outil électrique par un réparateur professionnel en n'utilisant que des pièces de rechange identiques. Cela permettra de maintenir une utilisation sécuritaire de l'outil électrique.

Règles de sécurité particulières pour marteaux rotatifs

• Porter une protection auditive. L'exposition au bruit peut causer une perte de l'acuité auditive.
• Utiliser toute poignée auxiliaire fournie avec l'outil. Toute perte de contrôle de l'outil poserait des risques de dommages corporels.
• Tenir l'outil électrique par les surfaces de prise isolées pour effectuer un travail où un organe de coupe pourrait rencontrer des câblages cachés. Tout contact de l'organe de coupe avec un fil sous tension mettra les parties métalliques exposées de l'outil électrique sous tension et électrocutera l'utilisateur.

• Assurez-vous que le matériau étant percé/démoli ne dissimule pas une alimentation en gaz ou en électricité et que leurs emplacements ont été vérifiés auprès des entreprises des services publics.

• Utiliser des serre-joints ou tout autre moyen pour fixer et immobiliser le matériau sur une surface stable. Tenir la pièce à la main ou contre son corps offre une stabilité insuffisante qui pourrait vous en faire perdre le contrôle.

• Porter des lunettes de protection ou toute autre protection oculaire. Le martelage produit des débris dans l'air. Et ces particules posent des risques de dommages oculaires permanents. Porter un masque anti-poussière ou un appareil de protection des voies respiratoires lors d'applications produisant de la poussière. Une protection auditive pourra être nécessaire pour la plupart des applications.
• Maintenir systématiquement l'outil fermement. Ne jamais utiliser l'outil sans le maintenir à deux mains. Le maintenir à une main provoquera la perte de contrôle de l'outil. Traverser soudainement une paroi ou rencontrer des matériaux durs, comme des armatures, pose également des risques.

Règles de sécurité supplémentaires pour marteaux rotatifs

• Ne pas utiliser cet outil de façon prolongée. Les vibrations causées par le martelage peuvent être nocives pour les mains ou les bras. Porter des gants pour amortir les chocs, et limiter le temps de travail en faisant des pauses fréquentes.
• Ne pas réusiner les embouts soi-même. Le réusinage des burins ne doit être effectué que par un spécialiste agréé. Des burins réusinés incorrectement posent des risques de dommages corporels.
• Les accessoires et l'outil pourront chauffer pendant l'utilisation. Porter des gants pendant leur utilisation pour effectuer des travaux produisant beaucoup de chaleur comme le perforage à percussion et le perçage des métaux.
• Attendre systématiquement l'arrêt complet de l'embout avant de déposer l'outil où que ce soit. Manipuler des embouts pose des risques de dommages corporels.
• Ne pas taper avec un marteau sur un embout grippé pour le déloger. Des fragments de métal ou des débris pourraient s'échapper et causer des dommages corporels.
• Des burins légèrement émoussés peuvent être affutés par meulage.
• Ne pas surchauffer l'embout (décoloration) pendant le réaffutage. Les burins très émoussés doivent être réusinés. Ne pas retremper ou traiter par recuit un burin.

Consigne de sécurité supplémentaire

AVERTISSEMENT : porter SYSTEMATIQUEMENT

d'un nettes de protection. Les lunettes courantes NE sont PAS des lunettes de protection. Utiliser aussi un masque antipoussières si la découpe doit en produire beaucoup. PORTER SYSTÉMATIQUEMENT UN ÉQUIPEMENT DE SÉCURITÉ HOMOLOGUÉ :

• Protection oculaire ANSI Z87.1 (CAN/CSA Z94.3) ;
• Protection auditive ANSI S12.6 (S3.19);

FRANÇAIS

- Protection des voies respiratoires NIOSH/OSHA/MSHA.

AVERTISSEMENT : les scies, meules, ponceuses, pelleuses ou autres outils de construction peuvent produire des poussières contenant des produits chimiques reconnus par l'État californien pour causer cancers, malformations congénitales ou être nocifs au système reproducteur. Parmi ces produits chimiques, on retrouve :

- Le plomb dans les peintures à base de plomb ;

- La silice cristallisée dans les briques et le ciment, ou autres produits de maçonnerie ; et

- L'arsenic et le chrome dans le bois ayant subi un traitement chimique.

Le risque associé à de telles expositions varie selon la fréquence à laquelle on effectue ces travaux. Pour réduire toute exposition à ces produits : travailler dans un endroit bien aéré, en utilisant du matériel de sécurité homologué, tel un masque antipoussières spécialement conçu pour filtrer les particules microscopiques.

- Limiter toute exposition prolongée avec les poussières provenant du ponçage, sciage, meulage, perçage ou toute autre activité de construction. Porter des vêtements de protection et nettoyer à l'eau savonneuse les parties du corps exposées. Le fait de laisser la poussière pénétrer dans la bouche, les yeux ou la peau peut favoriser l'absorption de produits chimiques dangereux.

AVERTISSEMENT : cet outil peut produire et/ou repandre de la poussière susceptible de causer des dommages sérieux et permanents au système respiratoire. Utiliser systématiquement un appareil de protection des voies respiratoires homologué par le NIOSH ou l'OSHA. Diriger les particules dans le sens opposé au visage et au corps.

AVERTISSEMENT : pendant l'utilisation, porter systématiquement une protection auditive individuelle adéquate homologuée ANSI S12.6 (S3.19). Sous certaines conditions et suivant la durée d'utilisation, le bruit émanant de ce produit pourrait contribuer à une perte de l'acuité auditive.

ATTENTION : après utilisation, ranger l'outil sur sur un côté, sur une surface stable, là où il ne pourra ni faire trébucher ni faire chuter quelqu'un.

• Prendre des précautions à proximité des évents, car ils cachent des pièces mobiles. Vêtements amples, bijoux ou cheveux longs risquent de rester coincés dans ces pièces mobiles.
• Pour la sécurité de l'utilisateur, utiliser une rallonge de calibre adéquat (AWG, American Wire Gauge [calibrage américain normalisé des fils électriques]).

Plus le calibre est petit, et plus sa capacité est grande. Un calibre 16, par exemple, a une capacité supérieure à un calibre 18. L'usage d'une rallonge de calibre insuffisant causera une chute de tension qui entraînera perte de puissance et surchauffe. Si plus d'une rallonge est utilisée pour obtenir une certaine longueur, s'assurer que chaque rallonge présente au moins le calibre de fil minimum. Le

tableau ci-dessous illustre les calibres à utiliser selon la longueur de rallonge et l'intensité nominale indiquée sur la plaque signalétique. En cas de doute, utiliser le calibre suivant. Plus le calibre est petit, plus la rallonge peut supporter de courant.

Calibre minimum pour les cordons d'alimentation

Volts		Longueur totale du cordon d'alimentation en mètre (pieds)
120 V 7,6 (25) 15,2 (50) 30,5 (100) 45,7 (150)
240 V 15,2 (50) 30,5 (100) 61,0 (200) 91,4 (300)
Ampères		AWG
Plus que	Pas plusque
0 6 18	16 16 14
6 10 18	16 14 12
10 12 16	16 14 12
12 16 14	12 Non recommandé

L'étiquette apposée sur votre outil peut inclure les symboles suivants. Les symboles et leur définition sont indiqués ci-après :

V....volts

Hz ......hertz

min......minutes

or DC.....courant continu

fabrication classe I (mis à la terre)

.../min......par minute

BPM......battements par minute

IPM .... impacts par minute

RPM......révolutions par minute

sfpm ...... pieds linéaires par minute (plpm)

SPM (FPM)......fréquence par minute

A.....ampères

W.....watts

\~ or AC......courant alternatif

or AC/DC....courant alternatif ou continu

☐......fabrication classe II (double isolation)

n 0......vitesse à vide

n ...... vitesse nominale

⊕......borne de terre

⚠️ ____ symbole d'avertissement

△ radiation visible

protection respiratoire

protection oculaire

○.....protection auditive

...... lire toute la documentation

CONSERVER CES CONSIGNES POUR UTILISATION ULTÉRIEURE

Moteur

S'assurer que le bloc d'alimentation est compatible avec l'inscription de la plaque signalétique. Une diminution de tension de plus de 10 % provoquera une perte de puissance et une surchauffe. Les outils DEWALT sont testés en usine ; si cet outil ne fonctionne pas, vérifier l'alimentation électrique.

CARACTÉRISTIQUES
D25872 D25892

Taille classée	8,8 kg (19,4 lbs.)	10 kg (22 lbs.)
Support de l'outil	SDS MAX	SDS MAX
Ampères	15 A	15 A
Énergie de choc en joules (EPTA)	13,3 J	19,4 J
BPM à vide	1350–2705	1105–2210

FRANÇAIS

CARACTÉRISTIQUES
D25872 D25892

Poids 8,8 kg (19,4 lbs.) 10 kg (22 lbs.)
Longueur 54,3 cm (21,4 po) 59 cm (23,3 po)
Largeur 11,3 cm (4,5 po) 11,3 cm (4,5 po)
Hauteur 29,2 cm (11,5 po) 29,2 cm (11,5 po)
Contrôle de la vibration Oui Oui
Cadran de vitesses variables Oui Oui
Position du cadran de vitessesvariables	7	7
No de modèle de dépoussiérage DWH053 DWH053
Valeurs de bruit [dB(A)]
L_PA (Niveau de pressionacoustique d'émission)	95	96
Lws (Niveau de puissance sonore) 106		107
K (Incertitude du niveau sonoredonné)	3	3
Valeurs de vibration (m/Ω)
Piquage/Ciselage (Valeurah,Cheq)	9,7	13,5
Incertitude K	1,5	1,5

DESCRIPTION (FIG. A)

AVERTISSEMENT : ne jamais modifier l'outil électrique ni aucun de ses composants, car il y a risques de dommages corporels ou matériels.

Reportez-vous en Figure A au début de ce manuel pour obtenir la liste complète des composants.

Usage Prévu

Vos marteaux à chutes lourds sont conçus pour des applications professionnelles de cisaillement en béton.

NE PAS les utiliser en milieu ambiant humide ou en présence de liquides ou de gaz inflammables.

Votre marteau broyeur lourd est un professionnel des outils électriques.

NE PAS le laisser à la portée des enfants. Une supervision est nécessaire auprès de tout utilisateur non expérimenté.

ASSEMBLAGE ET AJUSTEMENTS

AVERTISSEMENT : pour réduire le risque de blessures graves, éteindre l'outil et retirer le débrancher avant d'effectuer tout réglage et d'enlever ou d'installer tout accessoire. Un démarrage accidentel peut provoquer des blessures.

Poignée auxiliaire de style boucle/anse (Fig. B)

AVERTISSEMENT : afin de réduire le risque de blessure corporelle, utilisez TOUJOURS l'outil la poignée auxiliaire de style boucle/anse bien installée. Ne pas le faire peut entraîner le glissement de la

poignée auxiliaire de style boucle/anse durant le fonctionnement de l'outil et une perte de contrôle subséquente. Tenez l'outil avec les deux mains pour maximiser le contrôle.

La poignée auxiliaire de style boucle/anse 2 se fixe sur le devant du boîtier d'engrenages et peut être tournée de 360° afin de permettre une utilisation avec la main droite ou la main gauche.

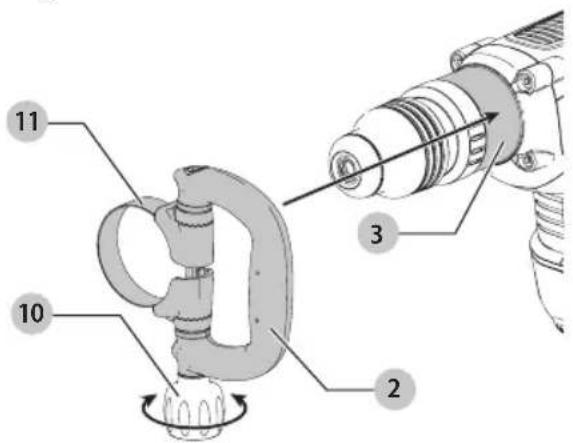

Montage de la poignée auxiliaire de style boucle/anse (Fig. B)

1. Élargissez l'ouverture de la bague 11 de la poignée de style boucle/anse 2 en tournant la vis de montage de la poignée 10 dans le sens contraire des aiguilles d'une montre.
2. Glissez l'assemblage dans le nez de l'outil à travers la bague en acier 11 et sur le collier 3, passez le porteciseau et la douille.
3. Tournez la poignée auxiliaire de style boucle/anse dans la position désirée.
4. Verrouillez la poignée auxiliaire de style boucle/anse en place en serrant solidement la vis pour le montage de la poignée 10 en la tournant le sens des aiguilles d'une montre afin que l'assemblage ne tourne pas.

Fig. B

Ciseaux et porte-ciseau

AVERTISSEMENT : danger de brûlure. Portez TOUJOURS des gants lorsque vous changez les ciseaux. Les pièces de métal accessibles sur l'outil et les ciseaux peuvent devenir extrêmement chaud durant l'utilisation. De petits copeaux du matériau brisé peuvent abîmer les mains nues.

AVERTISSEMENT : ne pas tenter de serrez ou desserrer les ciseaux de perçage (ou tout autre accessoire) en saisissant la partie avant du mandrin et mettant l'outil en marche. Sinon, des dommages au mandrin ou des blessures pourraient se produire.

Le marteau à piquer peut être équipé de différents ciseaux selon l'application désirée. Utilisez seulement des marteaux à piquer.

FRAnÇAis

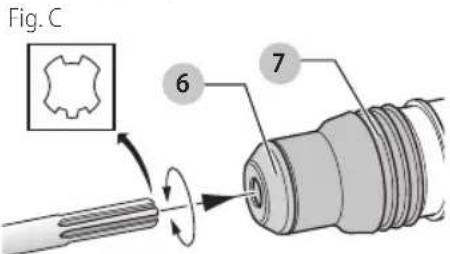

Insérer et retirer les ciseaux SDS MAX (Fig. C)

REMARQUE : les accessoires et embouts doivent être régulièrement lubrifiés autour de l'adaptateur SDS MAX avant l'installation.

1. Insérez le ciseau dans le ciseau 6 et appliquez de la pression vers le bas en tournant afin de sécuriser le ciseau en place. La tige du ciseau doit être propre.
2. Assurez-vous que le ciseau est bien inséré.

REMARQUE : Le ciseau doit se déplacer de plusieurs centimètres à l'intérieur et à l'extérieur du porte-ciseau 6 lorsqu'il est bien inséré.

Fig. C 6 7

1. Pour retirer le ciseau, reculez le manchon de verrouillage 7 et sortez le couteau.

Ajustement de la position du ciseau

Tournez le sélecteur de mode à l'icône d'ajustement de ciseau (consultez Sélection du mode) pour ajuster le ciseau à la position désirée. Il y a de multiples positions pour régler l'angle du ciseau.

REMARQUE : Après avoir trouvé la position désirée, manipulez légèrement le couteau de l'avant vers l'arrière afin d'assurer que le ciseau est bien inséré.

UTILISATION

AVERTISSEMENT : pour réduire le risque de blessures graves, éteindre l'outil et retirer le débrancher avant d'effectuer tout réglage et d'enlever ou d'installer tout accessoire. Un démarrage accidentel peut provoquer des blessures.

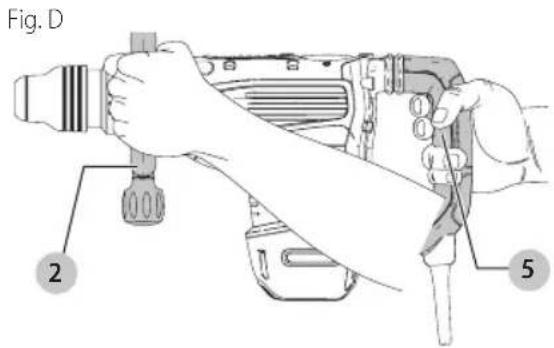

Position correcte des mains (Fig. D)

AVERTISSEMENT : pour réduire tout risque de dommages corporels graves, adopter SYSTÉMATIQUEMENT la position des mains illustrée.

AVERTISSEMENT : pour réduire tout risque d'acommages corporels graves, maintenir SYSTÉMATIQUEMENT l'outil fermement pour anticiper toute réaction soudaine.

La position correcte des mains requiert une main sur la poignée latérale 2 installée et l'autre sur la poignée principale 5.

Fig. D 2 5

Système d'amortissement des vibrations ANTICHOCS ^MD

Pour optimiser le contrôle des vibrations, maintenez l'outil comme expliqué à la section Position correcte des mains et appliquez juste assez de pression de façon à ce que le dispositif amortisseur de vibrations sur la poignée principale se trouve à mi-course. Seule une quantité limitée de pression sur le marteau est nécessaire pour activer le système d'amortissement. Appliquer une pression excessive sur l'outil n'accélèrera pas le burinage et préviendra l'activation du système d'amortissement.

Balise prête à utiliser de l'outil DEWALT (Fig. A)

Accessoire optionnel

Votre marteau vient avec des trous 9 et des fixations de montage pour l'installation de la balise de l'outil DEWALT. Vous aurez besoin d'une pointe de tournevis T15 pour installer la balise. Utilisez seulement les vis fournies. La balise de l'outil DEWALT est conçue pour suivre et localiser les outils électriques, l'équipement et les machines professionnels utilisant l'application DEWALTTool Connect™. Pour une installation et une utilisation appropriées de la balise de l'outil DEWALT, consultez le guide de la balise de l'outil DEWALT.

Régulateur électronique de vitesse et d'impact (Fig. A)

Le contrôle des chocs et de la vitesse électronique permet l'utilisation de ciseaux plus petits sans risque de bris de ciseaux, le piquage dans des matériaux légers et friables sans éclatement et le contrôle optimal de l'outil pour un ciselage précis.

Pour régler le cadran de vitesses 8, tournez le cadran au niveau désiré. Plus le chiffre est élevé, plus la vitesse et l'énergie de choc seront grandes. Les réglages du cadran rendent l'outil extrêmement flexible et adaptable pour de nombreuses applications différentes. Les réglages requis varient selon la taille du ciseau et la dureté du matériau étant piqué.

Sélection du mode (Fig. E)

AVERTISSEMENT : ne pas changer de mode de tourismnement alors que l'outil tourne. Pour prévenir tout dommage matériel, attendre l'arrêt complet de l'outil avant d'activer le bouton sélecteur de mode.

Votre outil est équipé d'un cadran de sélection de mode 4 pour choisir le mode approprié à l'utilisation désirée.

Symbole Mode Application

Ajustement du ciseau

Ajustement de la position du ciseau

Burinage

Burinage léger, ciselage et démolition

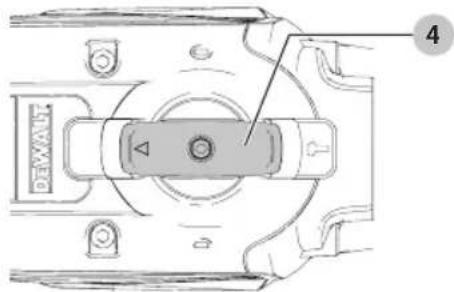

Pour sélectionner le mode

- Tournez le cadran de sélection de mode 4 de façon à ce que la flèche pointe sur le symbole correspondant au mode désiré.

Fig. E

DEWANT 4

REMARQUE : la flèche sur le cadran de sélection de mode 4 doit systématiquement pointer sur un symbole de mode. Il n'existe aucune position d'utilisation entre les symboles.

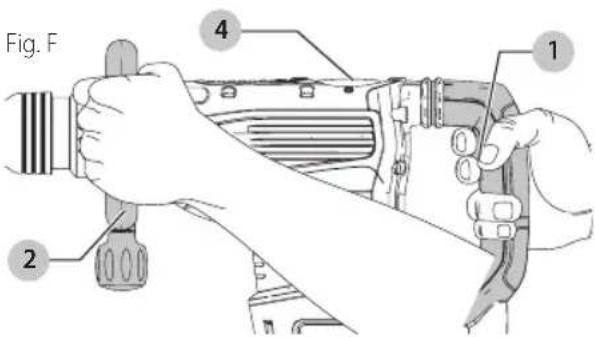

Travailler sur une application (Fig. F)

AVERTISSEMENT : POUR RÉDUIRE TOUT RÉDUIRE DE DOMMAGES CORPORELS, s'assurer SYSTÉMATIQUEMENT que la pièce est ancrée ou arrimée solidement.

REMARQUE : il est recommandé d'utiliser cet outil à des températures entre -7 ° et +40 °C (19 ° et 104 °F). L'utilisation de cet outil en dehors de ces températures en réduira la durée de vie.

1. Insérez le ciseau approprié et tournez-le à la main pour le verrouiller dans la position désirée. Consultez Ciseaux et porte-ciseau.
2. Sélectionnez le mode burinage à l'aide du cadran de sélection de mode 4. Reportez-vous à la section Sélection du mode.
3. Ajustez la poignée latérale 2, le cas échéant.

Fig. F 2 4 1

1. Placez le ciseau à l'endroit désiré.
2. Appuyez sur l'interrupteur à bascule 1.
3. Pour arrêter le marteau, relâchez la gâchette.

MAINTENANCE

AVERTISSEMENT : pour réduire le risque de blessures graves, éteindre l'outil et retirer le débrancher avant d'effectuer tout réglage et d'enlever ou d'installer tout accessoire. Un démarrage accidentel peut provoquer des blessures.

Nettoyage

AVERTISSEMENT : enlever les saletés et la poussière lors des évents au moyen d'air comprimé propre et sec, au moins une fois par semaine. Pour minimiser le risque de blessure aux yeux, toujours porter une protection oculaire conforme à la norme ANSI Z87.1 lors du nettoyage.

AVERTISSEMENT : ne jamais utiliser de solvants ni d'autres produits chimiques puissants pour nettoyer les pièces non métalliques de l'outil. Ces produits chimiques peuvent affaiblir les matériaux de plastique utilisés dans ces pièces. Utiliser un chiffon humecté uniquement d'eau et de savon doux. Ne jamais laisser de liquide pénétrer dans l'outil et n'immerger aucune partie de l'outil dans un liquide.

Accessoires

AVERTISSEMENT : puisque les accessoires autres que deux offerts par DEWALT n'ont pas été testés avec ce produit, leur utilisation pourrait s'avérer dangereuse. Pour réduire le risque de blessures, utiliser exclusivement les accessoires DEWALT recommandés avec le présent produit.

Les accessoires recommandés pour cet outil sont vendus séparément au centre de service de votre région. Pour obtenir de l'aide concernant l'achat d'un accessoire, communiquer avec DEWALT Industrial Tool Co., 701 East Joppa Road, Towson, MD 21286 aux États-Unis; composer le 1 800 433-9258 (1 800 4-DEWALT) ou visiter notre site Web : www.dewalt.com.

Différents types de ciseaux SDS MAX sont disponibles en option. Les accessoires et les pièces utilisés doivent être régulièrement lubrifiés autour du SDS MAX montage.

Réparations

AVERTISSEMENT : pour assurer la SÉCURITÉ et la D'ÉRDETÉ du produit, les réparations, l'entretien et les réglages doivent être réalisés (cela comprend l'inspection et le remplacement du balai, le cas échéant) par un centre de réparation en usine DEWALT ou un centre de réparation agréé DEWALT. Toujours utiliser des pièces de rechange identiques.

Registre en ligne

Merci pour votre achat. Enregistrez dès maintenant votre produi:

- RÉPARATIONS SOUS GARANTIE: cette carte remplie vous permettra de vous prévaloir du service de réparations sous garantie de façon plus efficace dans le cas d'un problème avec le produit.

- CONFIRMATION DE PROPRIÉTÉ: en cas de perte provoquée par un incendie, une inondation ou un vol,

FRAnÇAis

cette preuve de propriété vous servira de preuve auprès de votre compagnie d'assurances.

- sÉCURiTÉ: l'enregistrement de votre produit nous permettra de communiquer avec vous dans l'éventualité peu probable de l'envoi d'un avis de sécurité régi par la loi fédérale américaine de la protection des consommateurs.

Registre en ligne à www.dewalt.com/register.

Garantie limitée de trois ans

DEWALT réparera, sans frais, tout produit défectueux causé par un défaut de matériel ou de fabrication pour une période de trois ans à compter de la date d'achat. La présente garantie ne couvre pas les pièces dont la défectuosité a été causée par une usure normale ou l'usage abusif de l'outil. Pour obtenir de plus amples renseignements sur les pièces ou les réparations couvertes par la présente garantie, visiter le site www.dewalt.com ou composer le 1 800 433-9258 (1 800 4-DEWALT). CETTE GARANTIE LIMITÉE REMPLACE TOUTE AUTRE GARANTIE, Y COMPRIS TOUTE GARANTIE IMPLICITE DE QUALITÉ MARCHANDE OU DE CONFORMITÉ À DES FINS PARTICULIÈRES, ET EXCLUT TOUT DOMMAGE ACCESSOIRE OU INDIRECT. Certains états n'autorisent aucune limitation quant à la durée d'une garantie implicite ni aucune exclusion ou limitation de garantie contre tout préjudice accessoire ou indirect, aussi il se peut que ces exclusions ne vous soient pas applicables. Cette garantie confère des droits légaux particuliers à l'acheteur, mais celui-ci pourrait aussi bénéficier d'autres droits variant d'un territoire à l'autre.

En plus de la présente garantie, les outils DEWALT sont couverts par notre :

EnTRETiEn gRATUiT DURAnT 2 Ans

DEWALTentretiendra l'outil et remplacera ses pièces usées par utilisation normale sans frais à n'importe quel temps durant les deux premières années après l'achat.

gARAnTiE DE REMBOURsEMEnT DE 90 JOURs

Si l'acheteur n'est pas entièrement satisfait, pour quelque raison que ce soit, du rendement de l'outil électrique, du laser ou de la cloueuse DeWALT, celui-ci peut le retourner, accompagné d'un reçu, dans les 90 jours à compter de la date d'achat pour obtenir un remboursement intégral, sans aucun problème.

AMÉRIQUE IATinE : cette garantie ne s'applique aux produits vendus en Amérique latine. Pour ceux-ci, veuillez consulter les informations relatives à la garantie spécifique présente dans l'emballage, appeler l'entreprise locale ou consulter le site Web pour les informations relatives à cette garantie.

REMPIACEMEnT gRATUiT DEs ÉTiQUETTEs

D'AVERTissEMEnT : si les étiquettes d'avertissement deviennent illisibles ou sont manquantes, composer le 1 800 433-9258 (1 800 4-DEWALT) pour en obtenir le remplacement gratuit.

GUIDE DE DÉPANNAGE

AssUREZ-VOUs DE sUiVRE IEs RÈgIEs DE sÉCURiTÉ ET IEs insTRUCTiOns

Pour obtenir de l'aide au sujet du produit, visitez notre site Web au www.dewalt.com pour une liste des centres de services ou téléphonez DEWALTau 1-800-4-DEWALT(1-800-433-9258).

PROBIÈME CAUsE POssiBIE sOIUTiOn

L'outil ne démarre pas.	La rallonge et/ou la fiche sont défectueuses.	Faites vérifier la rallonge et/ou la fiche par un électricien qualifié et remplacez-la au besoin.
	Les composantes internes sont trop chaudes. Laissez l'outil se refroidir.
	Les brosses sont usées. Faites remplacer vos brosses par un centre de services DF WALT autorisé.
Puissance réduite. La rallonge est trop longue et/ou son calibre n'est pas approprié.		Utilisez une rallonge ayant une longueur approuvée et/ou un calibre approprié.
		Le cadran de vitesses est réglé à une vitesse trop basse.
		Le tension provenant de l'alimentation électrique n'est pas appropriée.
Le ciseau ne peut pas être libéré.	Le mandrin n'est pas entièrement reculé.	Reculez le mandrin aussi loin qu'il peut aller et retirez le ciseau. Consultez Insérer et retirer les ciseaux SDS MAX.
