MODE D'EMPLOI DCS388 DEWALT

AVERTISSEMENT: afin de réduire le risque de blessure,

lisez le manuel d’instruction. Définitions : consignes de sécurité Les définitions ci-dessous décrivent le niveau de gravité de chaque mot signalétique. Lisez le manuel de l’utilisateur et soyez attentif à cessymboles.

DANGER : indique une situation dangereuse imminente

qui, si elle n’est pas évitée, entraînera des blessures graves oumortelles.

AVERTISSEMENT : indique une situation dangereuse

potentielle qui, si elle n’est pas évitée, pourrait entraîner des blessures graves oumortelles.

ATTENTION : indique une situation dangereuse potentielle qui, si elle n’est pas évitée, pourrait entraîner des blessures minimes oumodérées. Certificat de Conformité CE Directives Machines Scie alternative sans fil DCS388 DeWALT certifie que les produits décrits dans le paragraphe Fiche technique sont conformes aux normes: 2006/42/CE, EN62841-1:2015, EN62841-2-11:2016. Ces produits sont également compatibles avec les Directives 2014/30/UE et 2011/65/UE. Pour plus d’informations, veuillez contacter DeWALT à l’adresse suivante ou vous reporter au dos de cette notice d’instructions. Le soussigné est responsable de la compilation du fichier technique et fait cette déclaration au nom de DeWALT

Markus Rompel Vice-président Ingénierie, PTE-Europe DeWALT , Richard-Klinger-Strase 11, D-65510, Idstein, Allemagne

aucune tâche. Ces éléments peuvent réduire sensiblement le degré d’exposition sur la durée totale detravail. Identifiez et déterminez les mesures de sécurité supplémentaires pouvant protéger l’utilisateur des effets des vibrations et/ou du bruit, comme par exemple l’entretien de l’outil et des accessoires, le fait de conserver les mains au chaud (pertinent pour les vibrations) et d’organiser les méthodes detravail. Le niveau sonore et/ou de vibrations émis indiqué dans ce feuillet d’informations a été mesuré conformément à une méthode de test normalisée établie dans par la norme EN62841 et il peut être utilisé pour comparer un outil à un autre. Il peut également être utilisé pour effectuer une évaluation préliminaire de l’exposition.

émis déclarés correspondent aux applications principales de l’outil. Cependant, si l’outil est utilisé pour des applications différentes, avec des accessoires différents ou qu’il est mal entretenu, le niveau sonore et/ou de vibrations émis peut varier. Ces éléments peuvent augmenter considérablement le niveau d’exposition sur la durée totale detravail. Toute estimation du degré d’exposition aux vibrations et/ ou au bruit doit également prendre en compte les heures où l’outil est éteint ou lorsqu’il est en marche sans effectuer DCS388 Tension V

Type 2 Type de batterie Li-Ion Vitesse à vide min

0–3000 Longueur de coupe mm 28,6 Capacité de découpe de profilés en bois/ métalliques/ de tubes en plastique mm 300/130/160 Poids (sans le bloc-piles) kg 3,54 Valeurs sonores et/ou valeurs des vibrations (somme vectorielle triax) selon EN62841-2-11

(niveau d’émission de pression acoustique) dB(A) 85

(niveau de puissance acoustique) dB(A) 96 K (incertitude pour le niveau acoustique donné) dB(A) 3 Pendant la découpe de planches Valeur des émissions de vibrations a h,B = m/s

1,5 Pendant la découpe de poutres en bois Valeur des émissions de vibrations a h,WB = m/s

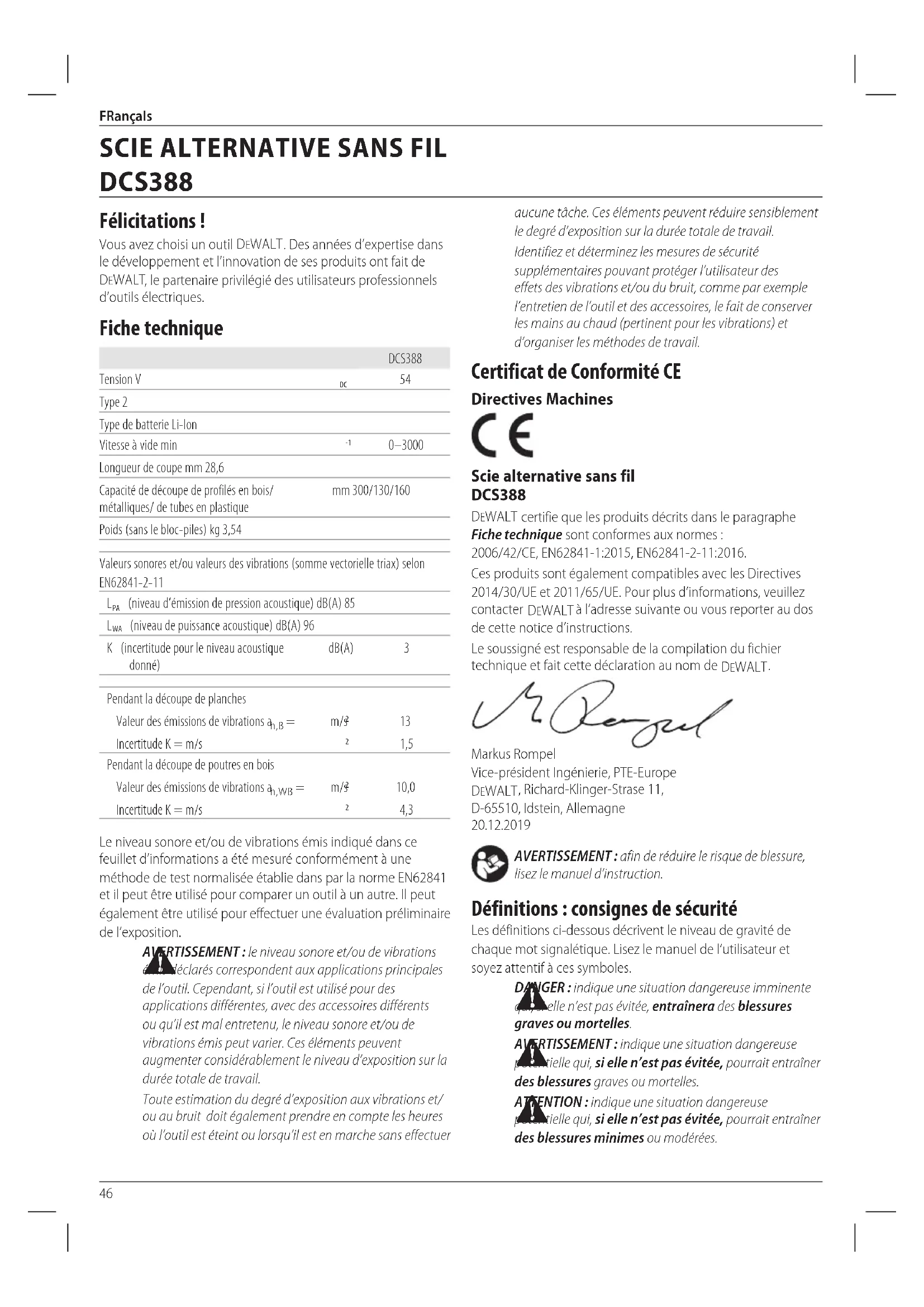

4,3 Français (traduction de la notice d’instructions originale) Félicitations ! Vous avez choisi un outil DeWALT . Des années d’expertise dans le développement et l’innovation de ses produits ont fait de DeWALT , le partenaire privilégié des utilisateurs professionnels d’outilsélectriques. Fiche technique

SCIE ALTERNATIVE SANS FIL

DCS38847 FRançaIs d ) Ne pas utiliser le cordon de façon abusive. Ne jamais utiliser le cordon pour transporter, tirer ou débrancher un outil électrique. Protéger le cordon de toute source de chaleur, de l’huile, et de tout bord tranchant ou pièce mobile. Les cordons endommagés ou emmêlés augmentent les risques de déchargesélectriques. e ) En cas d’utilisation d’un outil électrique à l’extérieur, utiliser systématiquement une rallonge conçue à cet effet. Cela diminuera tout risque de déchargesélectriques. f ) Si on ne peut éviter d’utiliser un outil électrique en milieu humide, utiliser un circuit protégé par un dispositif de courant résiduel (RCD). Cela réduira tout risque de déchargesélectriques.

3) Sécurité Individuelle

a ) Rester systématiquement vigilant et faire preuve de jugement lorsqu’on utilise un outil électrique. Ne pas utiliser d’outil électrique en cas de fatigue ou sous l’influence de drogues, d’alcool ou de médicaments. Tout moment d’inattention pendant l’utilisation d’un outil électrique comporte des risques de dommages corporelsgraves. b ) Porter un équipement de protection individuel. Porter systématiquement un dispositif de protection oculaire. Le fait de porter un masque anti-poussières, des chaussures antidérapantes, un casque de sécurité ou un dispositif de protection auditive, lorsque la situation le requiert, réduira les risques de dommagescorporels. c ) Prévenir tout démarrage accidentel. S’assurer que l’interrupteur est en position d’arrêt avant de brancher l’outil sur le secteur et/ou à la batterie, ou de le ramasser ou le transporter. Transporter un outil le doigt sur l’interrupteur ou brancher un outil électrique alors que l’interrupteur est en position de marche invite lesaccidents. d ) Retirer toute clé de réglage avant de démarrer l’outil. Une clé laissée sur une pièce rotative d’un outil électrique comporte des risques de dommagescorporels. e ) Adopter une position stable. Maintenir les pieds bien ancrés au sol et conserver son équilibre en permanence. Cela permettra de mieux maîtriser l’outil électrique en cas de situationsimprévues. f ) Porter des vêtements appropriés. Ne porter aucun vêtement ample ou bijou. Maintenir cheveux, vêtements et gants à l’écart des pièces mobiles, car ils pourraient s’y faireprendre. g ) Lorsqu’un dispositif de connexion à un système de dépoussiérage ou d’élimination est fourni, s’assurer CONSIGNES DE SÉCURITÉ GÉNÉRALES

AVERTISSEMENT : veuillez lire tous les

avertissements de sécurité, toutes les instructions, illustrations et spécifications fournies avec cet outil électrique. Le non respect des instructions listées ci-dessous peut conduire à des chocs électriques, des incendies et/ou de gravesblessures.

Le terme «outil électrique» mentionné dans les avertissements ci-après se rapporte aux outils alimentés sur secteur (avec fil) ou par piles (sansfil).

1) Sécurité – Aire de Travail

a ) Maintenir l’aire de travail propre et bien éclairée. Les lieux sombres ou encombrés sont propices auxaccidents. b ) Ne pas utiliser un outil électrique dans un milieu déflagrant, comme en présence de liquides, gaz ou poussières inflammables. Les outils électriques peuvent produire des étincelles qui pourraient enflammer toute émanation ou poussièreambiante. c ) Maintenir à l’écart les enfants, ou toute autre personne, lors de l’utilisation d’un outil électrique. Toute distraction pourrait faire perdre la maîtrise de l’appareil.

2) Sécurité – Électricité

a ) La fiche électrique de l’outil doit correspondre à la prise murale. Ne modifier la fiche en aucune façon. Ne pas utiliser de fiche d’adaptation avec un outil électrique mis à la terre (masse). L’utilisation de fiches d’origine et de prises appropriées réduira tout risque de déchargesélectriques. b ) Éviter tout contact corporel avec des éléments mis à la terre comme: tuyaux, radiateurs, cuisinières ou réfrigérateurs. Les risques de décharges électriques augmentent lorsque le corps est mis à laterre. c ) Ne pas exposer les outils électriques à la pluie ou à l’humidité. Tout contact d’un outil électrique avec un liquide augmente les risques de déchargesélectriques. AVIS: indique une pratique ne posant aucun risque de dommages corporels, mais qui par contre, si rien n’est fait pour l’éviter, pourrait poser des risques de dommagesmatériels.

Indique un risque d’électrocution.

Indique un risque d’incendie. Piles Chargeurs/Durées de charge (minutes) Cat #

Poids *Code date 201811475B ou supérieur **Code date 201536 ou supérieur Piles Chargeurs/Durées de charge (minutes) Cat # V

Ah Poids (kg) DCB104 DCB107 DCB112 DCB113 DCB115 DCB118 DCB132 DCB119 DCB546 18/54 6.0/2.0 1.05 60 270 170 140 90 60 90 X DCB547 18/54 9.0/3.0 1.46 75* 420 270 220 135* 75* 135* X DCB548 18/54 12.0/4.0 1.44 120 540 350 300 180 120 180 X *Code date 201811475B ou supérieur48 FRançaIs certain type de batterie peut créer des risques d’incendie lorsqu’utilisé avec d’autresbatteries. b ) Utiliser les outils électriques uniquement avec leur batterie spécifique. L’utilisation d’autres batteries comporte des risques de dommages corporels ou d’incendie. c ) Après utilisation, ranger la batterie à l’écart d’objets métalliques, tels que trombones, pièces de monnaie, clés, clous, vis ou autres petits objets métalliques susceptibles de conduire l’électricité entre les bornes, car cela pose des risques de brûlures ou d’incendie. d ) Si utilisée de façon abusive, la batterie pourra perdre du liquide. Éviter alors tout contact. En cas de contact accidentel, rincer abondamment à l’eau claire. En cas de contact oculaire, rincer puis consulter immédiatement un médecin. Le liquide de la batterie peut engendrer irritation oubrûlures. e ) N’utilisez jamais un bloc-batterie ou un outil qui est endommagé ou qui a été modifié. Une batterie endommagée ou altérée peut avoir un comportement imprévisible qui peut conduire à un incendie, une explosion ou un risque deblessure. f ) N’exposez pas le bloc-batterie ou l’outil au feu ou à des températures excessives. L’exposition au feu ou à des températures dépassant 130° C peut provoquer uneexplosion. g ) Respectez toutes les consignes de mise en charge et ne rechargez pas le bloc-batterie ou l’outil en dehors de la plage de températures spécifiée dans les instructions. Une mise en charge inappropriée ou à des températures hors de la plage spécifiée peut endommager la batterie et augmente le risque d’incendie.

a ) Faire entretenir les outils électriques par un réparateur qualifié en n’utilisant que des pièces de rechange identiques. Cela permettra de préserver l’intégrité de l’outil électrique et la sécurité del’utilisateur. b ) Ne réparez jamais un bloc-batterie endommagé. Les réparations sur les blocs-batteries ne doivent être effectuées que le fabricant ou l’un de ses prestataires de servicesagréés. qu’il est branché et utilisé correctement. L’utilisation de ces dispositifs peut réduire les risques engendrés par lespoussières. h ) Ne pensez pas être à ce point familiarisé avec l’outil après l’avoir utilisé à de nombreuses reprises, au point de ne plus rester vigilant et d’en oublier les consignes de sécurité. Toute action imprudente peut engendrer de graves blessures en une fraction deseconde.

4) Utilisation et Entretien des Outils Électriques

a ) Ne pas forcer un outil électrique. Utiliser l’outil approprié au travail en cours. L’outil approprié effectuera un meilleur travail, de façon plus sûre et à la vitesse pour laquelle il a étéconçu. b ) Ne pas utiliser un outil électrique dont l’interrupteur est défectueux. Tout appareil dont l’interrupteur est défectueux est dangereux et doit êtreréparé. c ) Débranchez la prise du secteur et/ou retirez le bloc- batterie, s’il est amovible, de l’outil électrique avant d’effectuer tout réglage, de changer un accessoire ou de ranger l’outil électrique. Ces mesures de sécurité préventives réduisent le risque de démarrage accidentel de l’outilélectrique. d ) Après utilisation, ranger les outils électriques hors de portée des enfants et ne permettre à aucune personne non familière avec son fonctionnement (ou sa notice d’instructions) de l’utiliser. Les outils peuvent être dangereux entre des mainsinexpérimentées. e ) Entretenir les outils électriques. Vérifier les pièces mobiles pour s’assurer qu’elles sont bien alignées et tournent librement, qu’elles sont en bon état et ne sont affectées d’aucune condition susceptible de nuire au bon fonctionnement de l’outil. En cas de dommage, faire réparer l’outil électrique avant toute nouvelle utilisation. De nombreux accidents sont causés par des outils malentretenus. f ) Maintenir tout organe de coupe propre et bien affûté. Les outils de coupe bien entretenus et affûtés sont moins susceptibles de se coincer et sont plus faciles àcontrôler. g ) Utiliser un outil électrique, ses accessoires, mèches, etc., conformément aux présentes directives et suivant la manière prévue pour ce type particulier d’outil électrique, en tenant compte des conditions de travail et de la tâche à effectuer. L’utilisation d’un outil électrique à des fins autres que celles prévues est potentiellementdangereuse. h ) Maintenez toutes les poignées et surfaces de préhension sèches, propres et exemptes d’huile et de graisse. Des poignées et des surfaces de préhension glissantes ne permettent pas de manipuler et de contrôler l’outil correctement en cas de situationsinattendues.

5) Utilisation et entretien de la batterie

a ) Recharger la batterie uniquement avec le chargeur spécifié par le fabricant. Un chargeur propre à un Consignes de sécurité propres aux scies sabres

• Ne tenez l'outil électrique que par ses surfaces de préhension isolées lorsque vous intervenez là où l'accessoire de coupe peut entrer en contact avec des fils cachés. Tout contact de l’accessoire de coupe avec un fil sous tension peut mettre les parties métalliques exposées de l’outil sous tension et provoquer une décharge électrique à l’utilisateur.

• Utilisez des pinces ou tout autre moyen pratique pour fixer et soutenir l'ouvrage sur une plateforme stable. Tenir la pièce travaillée dans vos mains ou contre votre corps la rend instable et peut conduire à une perte decontrôle.49 FRançaIs Chargeurs Les chargeurs DeWALT ne nécessitent aucun réglage et sont conçus pour une utilisation la plus simplepossible. Sécurité électrique Le moteur électrique a été conçu pour fonctionner sur une tension unique. Vérifier systématiquement que la tension de la batterie correspond bien à la tension indiquée sur la plaque signalétique. Vérifier également que la tension du chargeur correspond bien à la tension dusecteur. Votre chargeur DeWALT à double isolation est conforme à la norme EN60335; un branchement à la terre n’est donc pasnécessaire. Si le cordon fourni est endommagé, le remplacer par un cordon spécialement conçu à cet effet, et disponible auprès du service après-vente DeWALT

Toujours utiliser la fiche prescrite lors du remplacement du câble d’alimentation. Type 11 pour la classe II (Isolation double) – outils Type 12 pour la classe I (Conducteur de terre) – outils En cas d’utilisation à l’extérieur, connecter les outils portatifs à un disjoncteurFI. Utilisation d’une rallonge N’utiliser une rallonge qu’en cas de nécessité absolue. Utiliser une rallonge homologuée compatible avec la tension nominale du chargeur (consulter la FIche technique). La section minimale du conducteur est de 1mm

pour une longueur maximale de 30m. En cas d’utilisation d’un dévidoir, dérouler systématiquement le câble sur toute salongueur. Consignes de sécurité importantes propres à tous les chargeurs de batteries CONSERVEZ CES INSTRUCTIONS: ce manuel contient d’importantes consignes de sécurité et de fonctionnement concernant les chargeurs de batterie compatibles (consulter les FIchetechnique).

• Avant d’utiliser le chargeur, lire toutes les instructions et les marquages d’avertissement sur le chargeur, le bloc batterie et le produit utilisant le blocbatterie.

AVERTISSEMENT: risque de choc. Ne pas laisser

les liquides pénétrer dans le chargeur. Risque de chocélectrique.

• Risques de dommages corporels dus à la projection departicules.

• Risques de brûlures provoquées par des accessoires chauffant pendant leurutilisation.

• Risques de dommages corporels dus à un usageprolongé.

CONSERVEZ CES INSTRUCTIONS

Consignes de sécurité supplémentaires pour les scies alternatives

• Portez TOUJOURS un masque anti-poussière. Vous risquez d’éprouver des difficultés à respirer et d’être potentiellement blessé en cas d’exposition à des particules depoussière.

• N’allumez jamais l’outil si la lame de scie est coincée dans la pièce travaillée ou en contact avec lematériel.

• Gardez vos mains à l’écart des pièces en mouvement. Ne placez jamais vos mains près de l’aire decoupe.

• Faites particulièrement attention lors de coupe au-dessus de la tête, et faites extrêmement attention aux fils électriques du plafond qui peuvent être invisibles. Anticipez la trajectoire de chute des branches etdébris.

• Ne faites pas fonctionner cet outil pendant une période prolongée. Les vibrations émises par cet outil en fonctionnement peuvent entraîner des blessures permanentes aux doigts, mains et bras. Portez des gants afin d’amortir les vibrations, faites des pauses fréquentes et limitez la durée quotidienne d’utilisation de cetoutil. Allumer et éteindre l’outil

• Une fois l’outil en marche, n’essayez jamais d’arrêter la lame avec vosdoigts.

• Ne posez jamais la scie sur une table ou un établi sans l’avoir préalablement éteint. Une fois éteinte, la scie continue d’être en mouvement pendant un courtinstant. Lors du sciage

• Lors de l’utilisation de lames conçues pour la coupe du bois, retirez tous clous et toutes pièces métalliques de la pièce travaillée avant de commencer lesciage.

• Utilisez des serre-joints et des étaux pour assujettir la pièce solidement partout et à chaque fois que cela estpossible.

• N’essayez pas de scier des pièces extrêmementpetites.

• Ne vous penchez pas trop loin. Veillez à avoir une bonne position équilibrée, surtout lorsque vous travaillez à partir d’une échelle ou d’unéchafaudage.

• Tenez toujours la scie à deuxmains.

• Pour la coupe de courbes et la coupe en plongée, utilisez une lame à ceteffet. Contrôle et changement de la lame

• Utilisez uniquement les lames conformément aux instructions de ce manuel de l’utilisateur.

• Utilisez uniquement des lames affûtées et en parfait état de fonctionnement. Les lames fendues, endommagées ou tordues doivent être jetées et remplacéesimmédiatement.

• Vérifiez que la lame est enclenchéesolidement. Risques résiduels Malgré l’application de la réglementation de sécurité applicable et la mise en œuvre des dispositifs de sécurité, certains risques résiduels ne peuvent pas être évités. À savoir:

• Diminution de l’acuitéauditive.50 FRANÇAIS réparation ou une personne qualifiée similaire pour éviter toutrisque.

• Débrancher le chargeur de la prise secteur avant de procéder à son nettoyage. Cette précaution réduira le risque de choc électrique. Le retrait du bloc batterie ne réduira pas lesrisques.

• NE JAMAIS tenter de relier 2 chargeursensemble.

• Le chargeur est conçu pour être alimenté en courant électrique domestique standard 230V. Ne pas essayer de l’utiliser avec n’importe quelle autre tension Cette directive ne concerne pas le chargeur pourvéhicule. Recharger une batterie (Fig. B)

1. Branchez le chargeur dans une prise appropriée avant

d’insérer le bloc-batterie.

dans le chargeur en vous assurant qu’il soit parfaitement bien en place. Le voyant rouge (charge) clignote de façon répétée pour indiquer que le processus de charge acommencé.

3. La fin de la charge est indiquée par le voyant rouge restant

fixe en continu. Le bloc-batterie est alors complètement rechargé et il peut soit être utilisé, soit être laissé dans le chargeur. Pour retirer le bloc-batterie du chargeur, enfoncez le bouton de libération de la batterie

sur le blocbatterie. REMARQUE : Pour garantir les meilleures performances et la durée de vie des blocs-batteries Li-Ion, rechargez-les complètement avant la premièreutilisation. Fonctionnement du chargeur Consultez les indicateurs ci-dessous pour connaître l’état de charge du bloc-batterie. Indicateurs de charge charge en cours pleinement chargée suspension de charge*

• Le voyant rouge continue à clignoter, mais un voyant jaune s’allume durant cette opération. Lorsque la batterie a retrouvé une température appropriée, le voyant jaune s’éteint et le chargeur reprend la procédure decharge. Les chargeurs compatibles ne rechargent pas un bloc batterie défectueux. Le chargeur indique un défaut de la batterie en refusant de s'allumer. REMARQUE: cela peut également signifier un problème sur unchargeur. Si le chargeur indique un problème, portez le chargeur et le bloc batterie pour un test dans un centre d’assistanceagréé. Délai Bloc chaud/froid Lorsque le chargeur détecte que la batterie est trop chaude ou trop froide, il démarre automatiquement un délai Bloc Chaud/Froid, suspendant la charge jusqu’à ce que la batterie ait atteint la température adéquate. Le chargeur passe ensuite directement en mode Charge. Cette fonctionnalité permet une durée de vie maximale de labatterie.

AVERTISSEMENT : nous recommandons l’utilisation d’un

disjoncteur différentiel avec un seuil de déclenchement de 30mA oumoins.

ATTENTION: risque de brûlure. Pour réduire le risque de blessures, ne charger que des batteries rechargeables DeWALT . Les autres types de batteries peuvent exploser et causer des blessures et desdégâts.

ATTENTION: les enfants doivent être surveiller pour s’assurer qu’ils ne jouent pas avec l’appareil. AVIS: sous certaines conditions, lorsque le chargeur est branché à l’alimentation électrique, les contacts de charge exposés à l’intérieur du chargeur peuvent être mis en court-circuit par un corps étranger. Les corps étrangers de nature conductrice tels que, mais ne se limitant pas à, la laine d’acier, le papier aluminium ou toute accumulation de particules métalliques doivent être tenus éloignés des cavités du chargeur. Débranchez toujours le chargeur de la prise lorsqu’il n’y a pas de pack batterie dans la cavité. Débranchez le chargeur avant de lenettoyer.

• NE PAS tenter de charger le bloc batterie avec un chargeur différent de ceux indiqués dans ce manuel. Le chargeur et le bloc batterie sont spécifiquement conçus pour fonctionnerensemble.

• Ces chargeurs ne sont pas prévus pour d’autres utilisation que la charge des batteries rechargeables DeWALT . Toute autre utilisation peut causer un risque d’incendie, de choc électrique ou d’électrocution.

• Ne pas exposer le chargeur à la pluie ou à laneige.

• Pour débrancher le chargeur, tirer sur la fiche et non sur le cordon. Cela réduira le risque de dégât à la fiche et aucordon.

• S’assurer que le cordon est placé de sorte qu’on ne puisse pas marcher dessus, trébucher ou l’endommager d’une autremanière.

• Ne pas utiliser de rallonge sauf si cela est absolument nécessaire. Toute utilisation impropre d’une rallonge peut causer un risque d’incendie, de choc électrique ou d’électrocution.

• Ne placez aucun objet sur le chargeur et ne le placez pas sur une surface molle qui pourrait obstruer les fentes d’aération et entraîner une chaleur interne excessive. Éloignez le chargeur de toute source de chaleur. Le chargeur est aéré par des fentes au-dessus et au-dessous duboîtier.

• Ne pas utiliser un chargeur ayant un cordon ou une fiche endommagés—les faires remplacerimmédiatement.

• Ne pas utiliser le chargeur s’il a reçu un choc violent, s’il est tombé, ou s’il a été autrement endommagé de quelque manière que ce soit. Apporter le chargeur à un centre de réparationagréé.

• Ne pas démonter le chargeur; l’apporter à un centre de réparation agréé lorsqu’un entretien ou une réparation est nécessaire Un chargeur mal réassemblé peut entraîner un risque de choc électrique, d’électrocution ou d’incendie.

• Si le cordon d’alimentation est endommagé, il doit être remplacé immédiatement par le fabricant, un agent de51 FRANÇAIS

• Ne jamais forcer le bloc batterie dans le chargeur. Ne modifier le bloc batterie d’aucune manière que ce soit pour le faire entrer sur un chargeur incompatible, car le bloc batterie peut se casser et causer de gravesblessures.

• Charger le bloc batterie uniquement dans les chargeurs DeWALT

• NE PAS l’éclabousser ou l’immerger dans l’eau ou d’autresliquides.

• Ne rangez et n’utilisez pas l’outil dans des endroits où la température peut chuter sous 4 ˚C (34 ˚F) (comme dans des remises extérieures ou des bâtiments métalliques en hiver), ou atteindre et dépasser 40 ˚C (104 ˚F) (comme dans des remises extérieures ou des bâtiments métalliques enété).

• Ne pas incinérer la batterie même si elle est sévèrement endommagée ou complètement usagée, car elle pourrait exploser au contact des flammes. Au cours de l’incinération des batteries au lithium-ion, des vapeurs et matières toxiques sontdégagées.

• En cas de contact du liquide de la batterie avec la peau, la rincer immédiatement au savon doux et à l’eau claire. En cas de contact oculaire, rincer l’œil ouvert à l’eau claire une quinzaine de minutes, ou jusqu’à ce que l’irritation cesse. Si des soins médicaux sont nécessaires, noter que l’électrolyte de la batterie est composé d’un mélange de carbonates organiques liquides et de sels delithium.

• Le contenu des cellules d’une batterie ouverte pourrait causer une irritation des voies respiratoires. Dans cette éventualité, exposer l’individu à l’air libre. Si les symptômes persistent, consulter unmédecin.

AVERTISSEMENT: risques de brûlures. Le liquide de la

batterie pourrait s’enflammer s’il est exposé à des étincelles ou à uneflamme.

AVERTISSEMENT: ne jamais tenter d’ouvrir le bloc

batterie pour quelque raison que ce soit. Si le boîtier du bloc batterie est fissuré ou endommagé, ne pas l’insérer dans un chargeur Ne pas écraser, laisser tomber, ou endommager le bloc batterie. Ne pas utiliser un bloc batterie ou un chargeur ayant reçu un choc violent, étant tombé, ayant été écrasé ou endommagé de quelque façon que ce soit (par ex. percé par un clou, frappé d’un coup de marteau, piétiné). Risque de choc électrique ou d’électrocution. Les blocs batterie endommagés doivent être renvoyés à un centre de réparation pour y êtrerecyclés.

AVERTISSEMENT: risque d’incendie. Ne rangez et ne

transportez pas le bloc-batterie s’il est possible que des objets métalliques entrent en contact avec les bornes de la batterie. Ne placez par exemple pas le bloc- batterie dans des tabliers, poches, boîtes à outils, boîtes de kits d’accessoires, tiroirs, etc. en présence de clous, vis, clés,etc.

ATTENTION: après utilisation, ranger l’outil, à plat, sur une surface stable là où il ne pourra ni faire tomber ni faire trébucher personne. Certains outils Batteries Consignes de sécurité importantes propres à toutes les batteries Pour commander une batterie de rechange, s’assurer d’inclure son numéro de catalogue et satension. La batterie n’est pas totalement chargée en usine. Avant d’utiliser la batterie et le chargeur, lire les consignes de sécurité ci-dessous. Puis suivre la procédure de charge ci-après.

LIRE TOUTES CES CONSIGNES

• Ne pas charger ou utiliser une batterie dans un milieu déflagrant, comme en présence de liquides, gaz ou poussières inflammables. Insérer ou retirer le bloc-pile du chargeur peut enflammer la poussière ou desémanations. Un bloc-batterie froid se recharge à une cadence plus lente qu’un bloc-batterie chaud. Le bloc batterie se charge à ce taux réduit pendant tout le cycle de charge et n’atteint pas le niveau de charge maximum même si la batterie seréchauffe. Le chargeur DCB118 est équipé d’un ventilateur conçu pour refroidir le bloc-batterie. Le ventilateur se met automatiquement en marche si le bloc-batterie a besoin d’être refroidi. Ne faites jamais fonctionner le chargeur si le ventilateur ne fonctionne pas correctement ou si les fentes d’aération sont bouchées. Ne laissez pénétrer aucun corps étranger à l’intérieur duchargeur. Système de protection électronique Les outils XR Li-Ion sont conçus avec un système de protection électronique qui protège la batterie des surcharges, surchauffes ou d’être complètementdéchargée. L’outil s’éteint automatiquement si le système de protection électronique se déclenche. Si cela se produit, placez la batterie ion lithium sur le chargeur jusqu’à ce qu’elle soit complètementrechargée. Fixation murale Ces chargeurs sont conçus pour être fixés au mur ou pour être posés à la verticale sur une table ou un établi. En cas de fixation au mur, placez le chargeur près d’une prise électrique et loin d’un coin ou de toute autre obstacle qui pourrait gêner le flux d’air. Utilisez l’arrière du chargeur comme gabarit pour l’emplacement des vis au mur. Fixez le chargeur à l’aide de vis pour cloisons sèches (achetées séparément) d’au moins 25,4mm de long avec un diamètre de tête de 7 et 9mm,vissées dans du bois à une profondeur optimale laissant ressortir environ 5,5mm de la vis. Alignez les fentes à l’arrière du chargeur avec les vis qui dépassent et insérez-les complètement ces dernières dans lesfentes. Consignes de nettoyage du chargeur

AVERTISSEMENT: risque de choc. Débranchez le

chargeur de la prise de courant avant le nettoyage. La saleté et la graisse peuvent être éliminées de l’extérieur du chargeur avec un chiffon ou une brosse souple non métallique. N’utilisez ni eau, ni autre solution de nettoyage. Ne laissez jamais aucun liquide pénétrer à l’intérieur de l’appareil et n’immergez jamais aucune pièce de l’appareil dans aucunliquide.52 FRANÇAIS Mode Transport : Lorsque le cache est fixé sur la batterie FLEXVOLT

, elle est en mode Transport. Gardez le cache en place pour expédier la batterie. En mode Transport, les chaînes des cellules sont déconnectées électriquement à l’intérieur du bloc pour en faire 3 batteries de plus faible wattage-heure (Wh) comparées à une seule batterie au wattage-heure plus élevé. Le fait de répartir l’énergie consommée du bloc en 3 batteries peut exempter le bloc de certaines réglementations en matière de transport qui sont imposées pour les batteries dont l’énergie consommée est plus élevée. La puissance en Wh pour le transport peut par exemple être de 3 x 36 Wh, représentant 3 batteries de 36 Wh chacune. La puissance d'utilisation en Wh peut être de 108 Wh (sous entendue, 1batterie). Recommandations de stockage

1. Le lieu idéal de rangement est un lieu frais et sec, à l’abri

de toute lumière solaire directe et de tout excès de température. Pour des performances et une durée de vie optimales, entreposer les batteries à température ambiante aprèsutilisation.

2. Pour un stockage prolongé, il est recommandé de conserver

la batterie complètement chargée dans un lieu frais et sec, hors du chargeur pour de meilleursrésultats. REMARQUE: les blocs batterie ne doivent pas être stockés complètement déchargés. Le bloc batterie devra être rechargé avant l’utilisation. Étiquettes sur le chargeur et la batterie En plus des pictogrammes utilisés dans ce manuel, les étiquettes sur le chargeur et le bloc batterie peuvent montrer les pictogrammes suivants: Lire la notice d’instructions avant touteutilisation. Consulter la Fiche technique pour les temps decharge. Ne pas mettre en contact avec des objetsconducteurs. Ne pas recharger une batterieendommagée. Ne pas exposer à l’eau. Remplacer systématiquement tout cordonendommagé. Exemple de marquage pour l’utilisation et le transport équipés d’un gros bloc batterie peuvent tenir à la verticale sur celui-ci, mais manquent alors destabilité. Transport

des batteries peut causer un incendie si les bornes de la batterie entrent accidentellement en contact avec des matériaux conducteurs. Lors du transport des batteries, assurez-vous que les bornes de la batterie sont protégées et bien isolées des matériaux avec lesquels elles pourraient entrer en contact et qui pourraient provoquer un court-circuit. REMARQUE : Les batteries Lithium-ion ne doivent pas être transportées dans des bagagesenregistrés. Les batteries DeWALT sont conformes à toutes les réglementations d’expédition applicables comme prescrit par les normes industrielles et juridiques qui incluent les recommandations de l’ONU pour le transport des marchandises dangereuses, les réglementations relatives aux marchandises dangereuses de l’International Air Transport Association (IATA), les réglementations de l’International Maritime Dangerous Goods (IMDG) et l’accord européen concernant le transport international de marchandises dangereuses sur route (ADR). Les cellules et les batteries ion lithium ont été testées conformément à la section 38,3 des recommandations de l’ONU pour les tests et critères relatifs au transport des marchandisesdangereuses. Dans la plupart des cas, l’envoi d’un bloc-batterie DeWALT

sera pas soumis à la classification réglementée de classe 9 pour les matières dangereuses. En règle générale, seuls les envois contenant une batterie Lithium-Ion d’une énergie nominale supérieure à 100 Watts/heure (Wh) nécessitent une expédition réglementée de classe 9. L’énergie nominale en Watts/heure de toutes les batteries Lithium-Ion est indiquée sur l’emballage. De plus, en raison de la complexité de la réglementation, DeWALT

ne recommande pas l’expédition aérienne de blocs-batteries seuls, peu importe le wattage/heure nominal. Les envois d’outil avec batterie (kit combiné) peuvent être faits par avion si le wattage/heure nominal du bloc-batterie n’excède pas 100Wh. Que l’expédition soit exemptée ou réglementée, l’expéditeur a la responsabilité intégrale de consulter les dernières réglementations relatives à l’emballage, à l’étiquetage/au marquage et aux exigences dedocumentation. Les informations fournies dans cette section du manuel sont fournies en bonne foi et sont considérées précises au moment de la rédaction de ce document. Toutefois, aucune garantie explicite ou implicite ne peut être fournie. L’acheteur a la responsabilité de s’assurer que ses activités sont conformes aux réglementationsapplicables. Transport de la batterie FLEXVOLT

La batterie FLEXVOLT

DeWALT dispose de deux modes : Utilisation etTransport. Mode Utilisation : Lorsque la batterie FLEXVOLT

est seule ou dans un produit DeWALT 18V, elle fonctionne comme une batterie de 18V. Lorsque la batterie FLEXVOLT

est dans un produit 54V ou 108V (deux batteries de 54V), elle fonctionne comme une batterie de54V.53 FRançaIs

AVERTISSEMENT: pour réduire tout risque de

dommages corporels graves, arrêter et déconnecter la batterie avant tout réglage ou avant de retirer ou installer toute pièce ou tout accessoire. Tout démarrage accidentel pourrait causer des dommagescorporels.

AVERTISSEMENT: utiliser exclusivement des batteries et

AVERTISSEMENT: ne jamais modifier l’outil électrique

ni aucun de ses composants. Il y a risques de dommages corporels oumatériels.

Interrupteur à gâchette

Levier de libération de lame

Bouton de libération de la batterie

Eclairage Utilisation Prévue Votre scie à guichet sans fil DCS388 a été conçue pour les découpes professionnelles de bois, métal et tubulures. Grâce à un design compact, l’outil est particulièrement indiqué pour scier dans des endroits d’accèsdifficile. nE Pas les utiliser en milieu humide ou en présence de gaz ou liquidesinflammables. Ces scies alternatives sont des outils électriquesprofessionnels. nE Pas les laisser à la portée des enfants. Une supervision est nécessaire auprès de tout utilisateur nonexpérimenté.

• Ce produit n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacité physiques, sensorielles ou mentales sont réduites ou qui manquent d’expérience ou d’aptitudes, sauf si ces personnes sont surveillées par une autre personne responsable de leur sécurité. Ne jamais laisser les enfants seuls avec ceproduit. Emplacement de la Date Codée de Fabrication (Fig. A) La date codée de fabrication

, qui comprend aussi l’année de fabrication, est imprimée sur leboîtier. Exemple: 2019 XX XX Année de fabrication Étiquettes sur l’appareil On trouve les diagrammes suivants sur l’outil: Lire la notice d’instructions avant touteutilisation. Porter un dispositif de protectionauditive. Porter un dispositif de protectionoculaire. Rayonnement visible. Ne pas exposer à la lumière. Contenu de l’emballage Ce carton comprend: 1 Scie alternative sans fil 1 Bloc batterie Li-ion (T1, X1, Y1 modèles) 2 Blocs batterie Li-Ion (T2, X2, Y2 modèles) 1 Notice d’instructions

• Vérifier que l’appareil et ses pièces ou accessoires n’ont pas été endommagés lors dutransport.

• Prendre le temps de lire attentivement et comprendre cette notice d’instructions avant toute utilisation de l’appareil. Type de Batterie Le DCS388 et le fonctionnent avec un bloc batterie de 54volts. Ces blocs batterie peuvent être utilisés : DCB546, DCB547, DCB548. Consultez les Fiche technique pour plus d’informations. Recharger seulement entre 4˚C et 40˚C. Utiliser uniquement à l’intérieur. Mettre la batterie au rebut conformément à la réglementation en matière d’environnement. Recharger les blocs batterie DeWALT uniquement avec les chargeurs DeWALT appropriés. La recharge des blocs batterie différents des batteries DeWALT appropriées avec un chargeur DeWALT peut entraîner leur explosion ou d’autres situationsdangereuses. Ne jetez pas le bloc batterie aufeu. UTILISATION (sans cache de transport). Exemple : Puissance en Wh de 108 Wh (1 batterie de 108W). TRANSPORT (avec cache de transport intégré). Exemple : Puissance en Wh de 3 x 36 Wh (3 batteries de 36Wh). Insertion et retrait du bloc batterie de l’outil (Fig. B) REMaRQUE: pour un résultat optimal, assurez-vous que le bloc batterie

est complètementchargé.54 FRANÇAIS Interrupteur à variateur de vitesse (Fig. C) Bouton de déblocage et interrupteur à gâchette Votre scie est équipée d’un bouton de déblocage

Pour bloquer l’interrupteur à gâchette, appuyer sur le bouton de déblocage comme illustré sur la FigureC. Toujours bloquer l’interrupteur à gâchette

lors du transport ou du rangement de l’outil pour éliminer tout démarrage involontaire. Le bouton de déblocage est de couleur rouge pour indiquer lorsque l’interrupteur est en positiondébloquée. Pour débloquer l’interrupteur à gâchette, appuyer sur le bouton de déblocage comme illustré sur la FigureC. Appuyer sur l’interrupteur à gâchette pour mettre le moteur en marche. Le relâchement de l’interrupteur à gâchette arrête lemoteur.

AVERTISSEMENT: cet outil n’est pas prévu pour bloquer

la gâchette en position MARCHE et ne doit jamais être bloqué en MARCHE par d’autresmoyens. L’interrupteur à variateur de vitesse fournit une polyvalence supplémentaire. Plus l’interrupteur à gâchette est enfoncé, plus la vitesse de la scie estélevée.

ATTENTION: Il est recommandé de commencer la coupe à une vitesse très faible. Une utilisation prolongée à une vitesse très faible peut endommager votrescie. Position correcte des mains (Fig. D)

AVERTISSEMENT: pour réduire tout risque de dommages

AVERTISSEMENT: pour réduire tout risque de

dommages corporels graves, maintenir fermement et SYSTÉMATIQUEMENT l’outil pour anticiper toute réaction soudaine de sapart. La position correcte des mains nécessite une main sur la poignée

avec l’autre main sur la poignée principale

consignes de sécurité et les normes envigueur.

AVERTISSEMENT: pour réduire tout risque de

dommages corporels graves, arrêter et déconnecter la batterie avant tout réglage ou avant de retirer ou installer toute pièce ou tout accessoire. Tout démarrage accidentel pourrait causer des dommagescorporels. Installation et retrait de la lame (Fig. A, E–G) Différentes longueurs de lame sont disponibles. Utiliser la lame approprié en fonction de l’application. La longueur de la lame doit être supérieure à 90mm et la lame doit dépasser la semelle et l’épaisseur de la pièce durant la coupe. Ne pas utiliser de lames de scie sauteuse avec cetoutil.

AVERTISSEMENT: risque de coupe. Une rupture de lame

peut se produire si la lame ne dépasse pas de la semelle et de la pièce durant la coupe (Fig. F). Cette situation peut provoquer un risque supplémentaire de blessure, ainsi que de dégâts à la semelle et à lapièce. Pour installer la lame sur la scie

1. Soulever le levier de libération de la lame

2. Insérer la tige de la lame par l’avant.

3. Abaisser le levier de libération de lame

REMARQUE : La lame peut être installée dans deux positions, comme illustré par la Figure G. Pour retirer la lame de la scie

ATTENTION: risque de brûlure. Ne pas toucher la lame immédiatement après l’utilisation. Tout contact avec la lame peut entraîner desblessures.

1. Ouvrir le levier de libération delame.

Pour installer le bloc batterie dans la poignée de l’outil

1. Alignez le bloc batterie

avec le rail à l’intérieur de la poignée de l’outil (Fig. B).

2. Faites-le coulisser dans la poignée jusqu’à ce qu’il soit

correctement logé dans l’outil et vérifiez qu’il ne se libèrepas. Pour démonter le bloc batterie de l’outil

1. Appuyer sur le bouton de libération de la batterie

et tirer fermement le bloc batterie hors de la poignée de l’outil.

2. Insérer le bloc batterie dans le chargeur comme décrit dans

la section du chargeur de cemanuel. Témoin de charge des blocs batterie (Fig.B) Certains blocs batterie DeWALT incluent un témoin de charge composé par trois voyants verts qui indiquent le niveau de charge restant dans le blocbatterie. Pour activer le témoin de charge, maintenir enfoncé le bouton du témoin de charge

. Une combinaison de trois voyants verts s’allume pour indiquer le niveau de charge restant. Lorsque le niveau de charge de la batterie est au-dessous de la limite utilisable, le témoin de charge ne s’allume pas et la batterie doit êtrerechargée. REMARQUE: le témoin de charge est uniquement une indication de la charge restant dans le bloc batterie. Il n’indique pas la fonctionnalité de l’outil et peut être sujet à des variations selon les composants du produit, la température et l’application de l’utlisateurfinal. Éclairage (Fig. A) Un éclairage de travail

se trouve à l’extrémité de l’outil, près de la semelle. L’éclairage est activé lorsque la gâchette est enfoncée et il reste allumé un court moment après avoir relâché la gâchette. Si la gâchette reste enfoncée, la lampe resteallumée. REMARQUE: L’éclairage sert à illuminer la surface de travail à proximité et ne doit pas être utilisé comme lampe torche.55 FRançaIs Entretien

AVERTISSEMENT: éliminer poussière et saleté du

boîtier principal à l’aide d’air comprimé chaque fois que les orifices d’aération semblent s’encrasser. Porter systématiquement des lunettes de protection et un masque anti-poussières homologués au cours de cetteprocédure.

AVERTISSEMENT: ne jamais utiliser de solvants ou

tout autre produit chimique décapant pour nettoyer les parties non métalliques de l’outil. Ces produits chimiques pourraient en attaquer les matériaux utilisés. Utiliser un chiffon humidifié avec de l’eau et un savon doux. Protéger l’outil de tout liquide et n’immerger aucune de ses pièces dans aucunliquide. Lubrification Votre outil électrique ne requiert aucune lubrificationadditionnelle. MAINTENANCE Votre outil électrique a été conçu pour fonctionner longtemps avec un minimum de maintenance. Le fonctionnement continu et satisfaisant de l’outil dépendra d’une maintenance adéquate et d’un nettoyagerégulier.

AVERTISSEMENT: pour réduire tout risque de

dommages corporels graves, arrêter et déconnecter la batterie avant tout réglage ou avant de retirer ou installer toute pièce ou tout accessoire. Tout démarrage accidentel pourrait causer des dommagescorporels. Le chargeur et le bloc batterie ne peuvent pas êtreréparés. Coupe de métal (Fig.I) Votre scie possède différentes capacités de coupe du métal selon le type de lame utilisé et le métal à couper. Utiliser une lame plus fine pour les métaux ferreux et une lame plus grosse pour les matériaux non-ferreux. Dans les métaux de faible épaisseur, il est conseillé de bloquer la pièce avec deux morceaux de bois de part et d’autre. Cela garantira une coupe nette sans excès de vibrations ou de déchirure du métal. Toujours se rappeler de ne pas forcer la lame de coupe, car cela réduit sa durée de vie et cause des ruptures de lamecoûteuse. REMaRQUE: Lors de la coupe de métaux, il est généralement recommandé de passer une fine couche d’huile ou d’autre lubrifiant sur la ligne de coupe de la scie pour faciliter l’opération et prolonger la durée de vie de lalame. Les lignes pour toute coupe doivent être prolongées au-delà du bord de la coupe àréaliser. Coupe de poche/en plongée – dans le bois uniquement (Fig.H) La première étape pour la coupe de poche est de mesurer la surface à couper et de la repérer clairement avec un crayon, une craie ou un traçoir. Utiliser la lame approprié en fonction de l’application. La longueur de la lame doit être supérieure à 90mm et la lame doit dépasser la semelle et l’épaisseur de la pièce durant la coupe. Insérer la lame dans sonsupport. Ensuite, incliner la scie vers l’avant jusqu’à ce que le bord arrière de la semelle repose sur la surface de travail et que la lame libère la surface de travail (position 1, Fig.H). Mettre à présent le moteur en marche et laisser la scie arriver en régime. Saisir la scie fermement des deux mains et commencer un va-et-vient lent et attentif avec la poignée de la scie, tout en conservant le bas de la semelle fermement en contact avec la pièce (position 2, Fig.H). La lame commencera à entrer dans le matériau. Toujours s’assurer que la lame a traversé complètement le matériel avant de continuer la coupe depoche. REMaRQUE: Dans les zones où la visibilité de la lame est limitée, utiliser le bord de la semelle de la scie comme guide. Coupe (Fig. H, I)

dispositif de protection oculaire. Tous les utilisateurs et les personnes à proximité doivent porter une protection oculaireapprouvée.

AVERTISSEMENT: faire particulièrement attention lors de

la coupe vers l’opérateur. Toujours tenir la scie fermement des deux mains pendant lacoupe. Avant de couper tout matériau, s’assurer qu’il est solidement ancré ou fixé pour éviter qu’il ne glisse. Placer la lame légèrement contre la pièce à couper, mettre le moteur de la scie en marche et le laisser arriver à la vitesse maximum avant d’enfoncer la scie dans la pièce. Si possible, la semelle de la scie doit être maintenue fermement contre le matériau à couper (Fig.I). Cela empêchera la scie de sauter ou de vibrer et réduira le risque de rupture de la lame. Toute coupe impliquant une pression sur la lame (par ex. coupes latérales ou en spirale) augmente le risque de vibrations, de rebond et de rupture de lalame.

AVERTISSEMENT: faire particulièrement attention lors

de la coupe au-dessus de la tête et aux fils qui pourraient être cachés. Anticiper le passage de la chute de branches etdébris.

AVERTISSEMENT: inspecter le chantier pour détecter

la présence de tuyaux de gaz, d’eau ou de fils électriques avant d’effectuer des coupes aveugles ou en plongée. Dans le cas contraire, des explosions, des dégâts matériels, des chocs électriques et/ou de graves blessures pourraient seproduire. Témoin de batterie Lorsque la batterie est presque déchargée, la lampe torche clignote deux fois, puis la luminosité de l’éclairage descend au-dessous du niveau normal. Ce cycle se répète jusqu’à ce que la batterie soit complètementdéchargée.56 FRançaIs Protection de l’environnement Tri sélectif. Les produits et batteries marqués de ce symbole ne doivent pas être jetés avec les déchetsménagers. Les produits et batteries contiennent des matières qui peuvent être récupérées et recyclées afin de réduire la demande en matières premières. Veuillez recycler les produits électriques et les batteries conformément aux dispositions locales en vigueur. Pour plus d’informations, consultez le site www.2helpU.com. Batterie rechargeable Recharger cette batterie longue durée lorsqu’elle ne produira plus assez de puissance pour effectuer un travail qu’elle faisait facilement auparavant. En fin de vie utile, mettre la batterie au rebut conformément à la réglementation en matière d’environnement:

• Décharger complètement la batterie, puis la retirer de l’outil.

• Les cellules ion lithium sont recyclables. Les apporter au revendeur ou dans un centre de recyclage local. Les blocs batterie collectés seront recyclés ou mis au rebutcorrectement. Accessoires en option

AVERTISSEMENT: comme les accessoires autres que ceux

offerts par DeWALT n’ont pas été testés avec ce produit, leur utilisation avec cet appareil pourrait être dangereuse. Pour réduire tout risque de dommages corporels, seuls des accessoires DeWALT recommandés doivent être utilisés avec cetappareil. Veuillez consulter votre revendeur pour plus d’informations sur les accessoiresappropriés.57 ITaLIanO AVVERTENZA: per ridurre il rischio di lesioni, leggere attentamente il manuale diistruzioni. Definizioni: linee guida per la sicurezza Le definizioni seguenti descrivono il livello di criticità di ciascuna indicazione. Leggere il manuale e prestare attenzione ai seguentisimboli.
