TX215 - Haut-parleur ALTO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur actif de la série TX2
Marque	ALTO Professional
Modèle	TX215
Puissance nominale (estimation)	800 W RMS, 1600 W crête
Réponse en fréquence (estimation)	50 Hz – 20 kHz
Haut-parleur	1x 15" woofer + 1x tweeter à compression
Alimentation	100-240 V ~, 50/60 Hz
Connectique d'entrée	1x XLR/TRS combo (symétrique)
Connectique de sortie	1x XLR Link
Sélecteur d'entrée	Line / Mic
Commutateur Contour	+3 dB sur les basses et les aigus
Ground Lift	Oui (réduction du ronflement)
Indicateurs LED	Signal (vert), Limit (rouge), Alimentation
Montage	Sur pied (embase 35 mm), non suspendable
Dimensions (estimation)	680 x 430 x 380 mm
Poids (estimation)	25 kg
Contenu de la boîte	Enceinte, câble d'alimentation, guide d'utilisation
Entretien	Nettoyer avec un chiffon sec ; ne pas obstruer les grilles de ventilation
Sécurité	Limiteur de crête intégré, fusible remplaçable

FOIRE AUX QUESTIONS - TX215 ALTO

Comment connecter un microphone sur le TX215 ?

Branchez le microphone sur l'entrée XLR/TRS combo, puis réglez le sélecteur d'entrée sur Mic. Ajustez le volume progressivement en surveillant le voyant Limit pour éviter la saturation.

Que fait le commutateur Contour ?

Le commutateur Contour accentue les basses et les aigus de +3 dB pour un son plus percutant. En position relâchée, la réponse est plate, idéale pour une reproduction neutre ou pour optimiser la puissance.

Comment éviter d'endommager l'enceinte ?

Ne dépassez pas le réglage de volume qui fait rester allumé le voyant rouge Limit. Utilisez le sélecteur d'entrée approprié (Line ou Mic) et ne bloquez pas les grilles de ventilation.

Puis-je suspendre l'enceinte TX215 ?

Non, l'enceinte n'est pas conçue pour être suspendue. Utilisez-la uniquement sur un pied ou au sol. Pour des applications suspendues, référez-vous aux séries Truesonic ou Black.

Comment utiliser le Ground Lift ?

Enfoncez le commutateur Ground pour réduire les ronflements ou bruits parasites causés par des boucles de masse. Relâchez-le si le bruit disparaît sans cette fonction.

Quelle est la signification des voyants LED ?

Le voyant Signal (vert) indique la présence d'un signal audio. Le voyant Limit (rouge) s'allume lorsque le limiteur est actif ; s'il reste rouge, réduisez le volume de la source.

Comment remplacer le fusible ?

Débranchez l'enceinte, soulevez la languette du fusible près de l'entrée d'alimentation, remplacez-le par un fusible de même calibre (indiqué sur l'appareil) et refermez.

Puis-je brancher un instrument directement ?

Oui, pour un instrument avec préampli actif, réglez le sélecteur sur Line. Pour un instrument passif, utilisez la position Mic et augmentez progressivement le volume.

Comment relier deux enceintes TX215 en chaîne ?

Utilisez un câble XLR pour connecter la sortie Link de la première enceinte à l'entrée de la seconde. Assurez-vous que les sélecteurs sont sur Line et que le volume de la source n'est pas excessif.

Quel type de câble utiliser pour l'entrée audio ?

Utilisez un câble XLR symétrique ou un câble jack 6,35 mm TRS (non fournis). Pour un microphone, privilégiez le XLR.

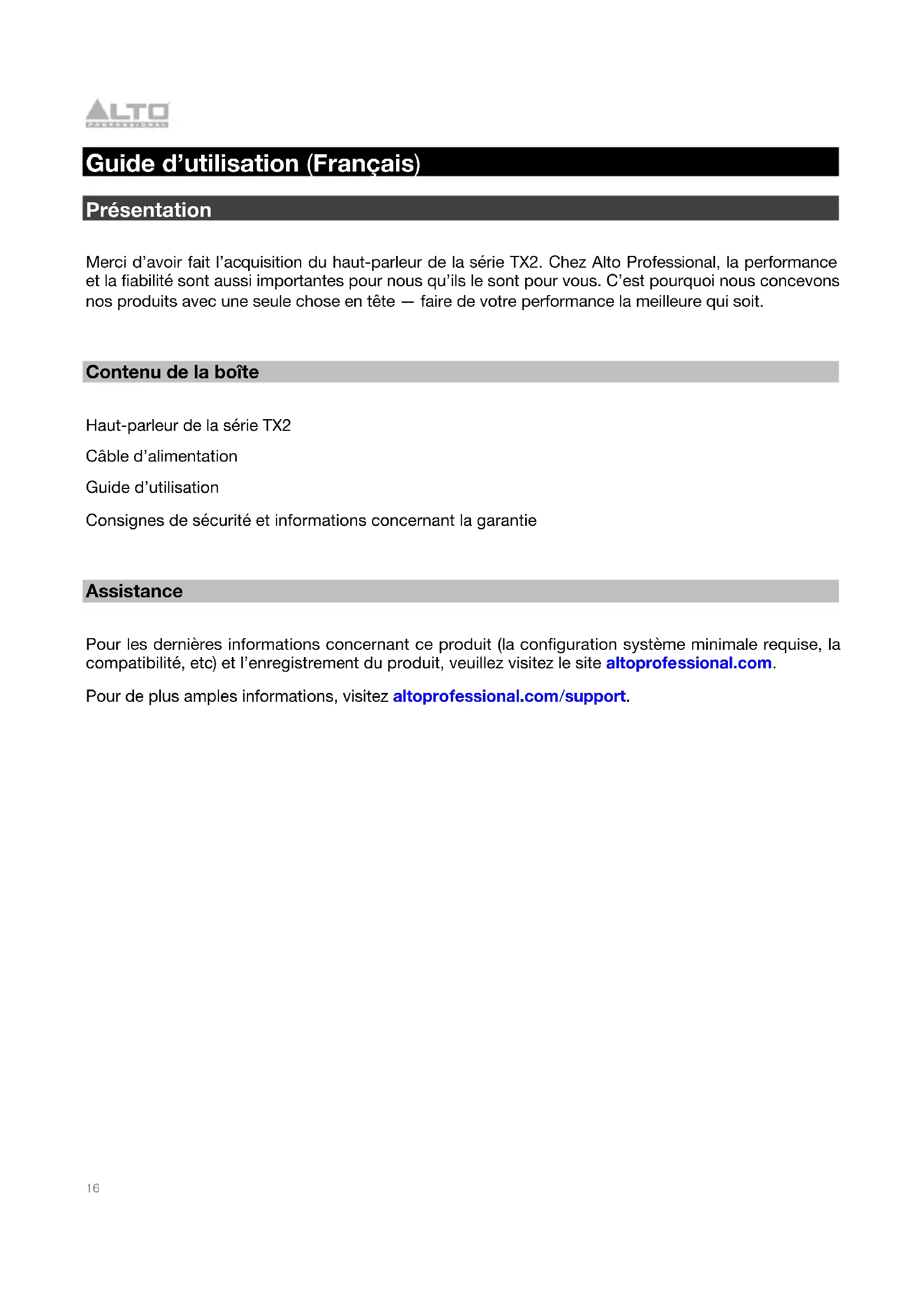

MODE D'EMPLOI TX215 ALTO

Guide d'utilisation (Français)

Présentation

Merci d'avoir fait l'acquisition du haut-parleur de la série TX2. Chez Alto Professional, la performance et la fiabilité sont aussi importantes pour nous qu'ils le sont pour vous. C'est pourquoi nous concevons nos produits avec une seule chose en tête — faire de votre performance la meilleure qui soit.

Contenu de la boîte

Haut-parleur de la série TX2

Câble d'alimentation

Guide d'utilisation

Consignes de sécurité et informations concernant la garantie

Assistance

Pour les dernières informations concernant ce produit (la configuration système minimale requise, la compatibilité, etc) et l'enregistrement du produit, veuillez visitez le site altoprofessional.com.

Pour de plus amples informations, visitez altoprofessional.com/support.

Consignes de sécurité importantes

Veuillez noter : Alto Professional et inMusic ne sont pas responsables de la mauvaise utilisation de leurs produits ou de l'utilisation faite de ces informations. Alto Professional et inMusic ne sont pas responsables de la mauvaise utilisation de leurs produits causés par le non-respect des procédures d'entretien et d'inspection. Veuillez également consulter le guide des consignes de sécurité et informations concernant la garantie inclus.

Caution : Afin de réduire le risque de décharge électrique, veuillez ne pas brancher le haut-parleur de la série TX2 à une prise secteur lorsque la grille est retirée.

Montage sur support

Important : Ne pas suspendre les enceintes de la série TX2. Elles ne sont pas conçues afin d'être suspendues. Nous recommandons plutôt d'utiliser nos enceintes des séries Truesonic (TS) ou Black pour les applications suspendues.

• Toujours installer des haut-parleurs conformément aux codes de l'électricité et du bâtiment en vigueur.
• Installer le haut-parleur en tenant compte de son poids maximal. Vérifier les spécifications du support ou du pied pour faire en sorte qu'il peut supporter le poids du haut-parleur. Observer toutes les consignes de sécurité spécifiées par le fabricant.
• Ne pas monter plusieurs haut-parleurs sur le même support ou le même pied.
• Toujours vérifier que le support ou le pied est sur une surface plane, stable et au niveau. Déployer entièrement les pieds des supports de style trépied et vérifier qu'ils ne présentent pas un risque de trébuchement.
• Vérifier le support (ou pied et la quincaillerie) avant chaque utilisation et ne pas utiliser de l'équipement avec des pièces usées, endommagées ou manquantes.
• Faire preuve de prudence lorsqu'utilisé à l'extérieur dans des conditions venteuses. Il peut être nécessaire de placer un poids supplémentaire (p. ex., des sacs de sable) sur la base du support afin d'améliorer sa stabilité. Ne pas fixer de bannières ou autres objets similaires au système de haut-parleur. Ces objets pourraient prendre dans le vent et renverser le système.
• À moins d'être certain de pouvoir gérer le poids du haut-parleur, demander à une autre personne de vous aider afin de le placer sur le support ou le pied.
• Toujours s'assurer que les câbles sont tenus éloignés des artistes, de l'équipe de production et du public afin qu'ils ne puissent trébucher sur le câble et faire tomber le haut-parleur de son support.

Niveau sonore

L'exposition aux niveaux extrêmement élevés de bruit peut causer une perte d'audition permanente. Le comité de santé et de sécurité au travail des États-Unis (OSHA) a établi des durées d'exposition acceptables pour certains niveaux de bruit. Selon la OSHA, une exposition à des niveaux de pression acoustique (NPA) au-dessus de ces limites peut avoir comme conséquence une perte d'audition. Lors de l'utilisation d'équipement capable de générer des niveaux de pression acoustique élevés, il faut prendre des mesures afin de protéger son ouïe lorsque cette unité est en fonction.

Heures par jour	NPA (dB)	Exemple
8 90 Petite salle de spectacle
6	92	Train
4	95	Rame	de
3 97 Moniteurs de table à niveaux élevés
2 100 Concert de musique classique
1,5	102	Riveteuse
1	105	Usine	de
0,5	110	Aéroport
moins de 0,25 115 Concert rock

Démarrage

Commande volume (seulement TX208 et TX210)

La gamme d'enceintes TX2 prend en charge des sources à niveau ligne et à niveau microphone. Avant de relier votre source audio, réglez le bouton Volume au minimum (complètement à gauche).

Source audio à niveau ligne

Lors de l'utilisation d'une source audio comme une console de mixage, un lecteur CD/MP3 ou un préamplificateur, utilisez la bande indicatrice du niveau externe Line.

Si la DEL Signal Limit s'allume, n'augmentez plus le réglage du bouton Volume, car cela pourrait endommager l'enceinte TX2.

Dans la plupart des cas, vous n'aurez pas à régler le volume au-delà de 0 dB.

Si le signal audio de votre source est exceptionnellement faible, vous pouvez augmenter le réglage du bouton Volume au-delà de 0 dB, en veillant à ce que l'indicateur limiteur de crête ne s'allume pas (comme expliqué ci-dessus).

0 dB SIGNAL LIMIT | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | LINE MIC VOLUME

Source audio à niveau microphone

Important : Lors de l'utilisation d'un instrument avec préamplificateur actif, traitez l'instrument comme une source audio à niveau ligne (comme expliqué ci-dessus).

Lors de l'utilisation d'une source audio comme un microphone ou un instrument, utilisez la bande indicatrice du niveau interne Mic.

Puisque le niveau microphone et instrument est généralement inférieur au niveau ligne, vous pouvez utiliser la pleine rotation du bouton Volume.

Lorsque vous augmentez le réglage du bouton Volume, surveillez l'indicateur limiteur de crête. Si la DEL Signal Limit s'allume, n'augmentez plus le réglage du bouton Volume, car cela pourrait endommager l'enceinte TX2.

0 dB SIGNAL LIMIT | ○ | ○ | POWER LINE MIC VOLUME SIGNAL LIMIT | ○

Exemples

Les éléments qui ne figurent pas dans la section Présentation > Contenu de la boîte sont vendus séparément.

Remarque : Ces exemples montrent les panneaux arrière des enceintes TX212 et TX215 cependant chacun des quatre modèles de la série TX2 dispose de la même entrée et sortie.

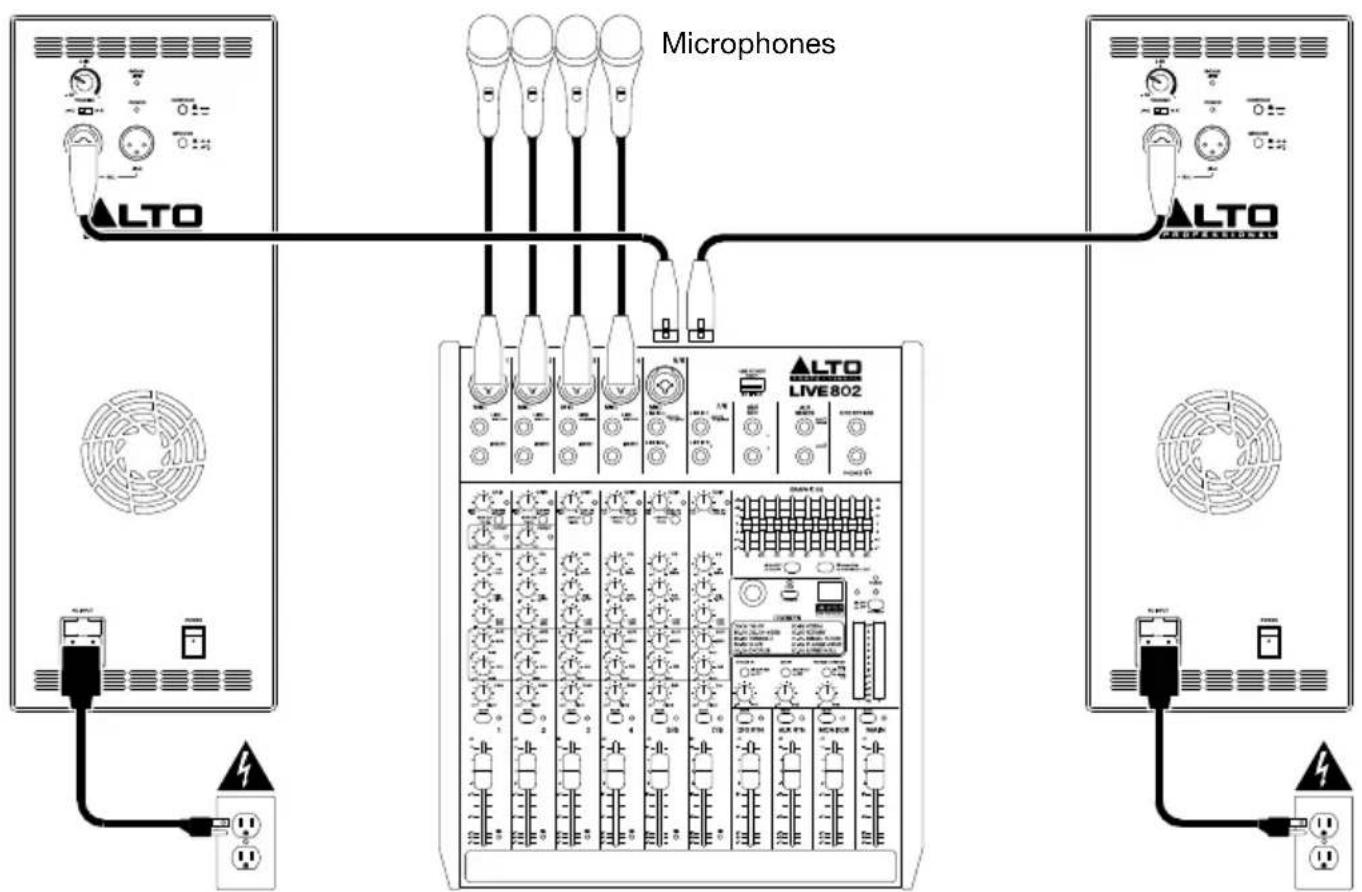

Exemple A : Deux enceintes

Branchez les sorties principales de votre console de mixage aux entrées des enceintes TX2. Si vous utilisez une enceinte TX208 ou TX210, veillez à ne pas régler les boutons Volume au-delà de 0 dB. Si des enceintes TX212 ou TX215 sont utilisées, veillez à ce que les sélecteurs d'entrée soient réglés sur Line.

Console de mixage Prise secteur Prise secteu

Exemple B : Deux enceintes + deux enceintes d'extension

Branchez les sorties principales de votre console de mixage aux entrées des enceintes TX2. Si vous utilisez une enceinte TX208 ou TX210, veillez à ne pas régler les boutons Volume au-delà de 0 dB. Si des enceintes TX212 ou TX215 sont utilisées, veillez à ce que les sélecteurs d'entrée soient réglés sur Line. Branchez les sorties Mix Out de vos enceintes TX2 aux entrées de vos enceintes d'extension.

Caractéristiques

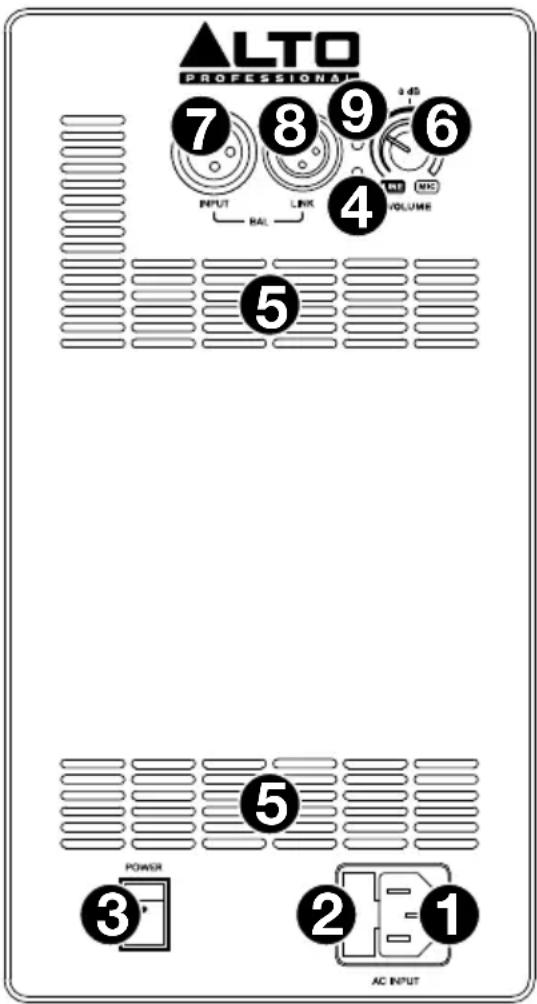

Panneau arrière : TX208 et TX210

1. Entrée d'alimentation CA : Utilisez le câble d'alimentation inclus pour brancher cette entrée à une prise secteur. Veuillez vous assurer que l'interrupteur d'alimentation soit réglé sur « Off » lorsque vous branchez/débranchez le câble d'alimentation.
2. Fusible : Si le fusible de l'appareil est endommagé, soulevez cette languette afin de remplacer le fusible. Remplacez-le par un fusible de calibre approprié (imprimé sous l'entrée d'alimentation de l'appareil). L'utilisation d'un fusible de calibre inapproprié pourrait endommager l'appareil et/ou le fusible.
3. Interrupteur d'alimentation : Utilisez cet interrupteur pour mettre l'enceinte sous et hors tension. Assurez-vous que le bouton du volume soit au minimum (sens horaire) avant de mettre l'enceinte sous tension.
4. Témoin d'alimentation DEL : Ce témoin s'allume lorsque l'enceinte est sous tension.
5. Orifice de ventilation : Veuillez vous assurer de maintenir cet orifice non obstrué en tout temps. Le ventilateur se trouvant derrière permet de refroidir l'amplificateur afin qu'il ne surchauffe pas.
6. Volume : Ce bouton permet d'ajuster le volume de l'enceinte.

Lors de l'utilisation d'une source audio comme une console de mixage, un lecteur CD/MP3 ou un préamplificateur, utilisez la bande indicatrice du niveau externe Line. Dans la plupart des cas, vous n'aurez pas à régler le volume au-delà de 0 dB. Si le signal audio de votre source est exceptionnellement faible, vous pouvez augmenter le réglage du bouton Volume au-delà de 0 dB, en veillant à ce que l'indicateur limiteur de crête ne s'allume pas (comme expliqué ci-dessus).

ALTO PROFESSIONAL 7 8 9 6 INPUT RAIL LINK VOLUME 4 5 POWER 3 2 1 AC INPUT

Lors de l'utilisation d'une source audio comme un microphone ou un instrument, utilisez la bande indicatrice du niveau interne Mic. Puisque le niveau microphone et instrument est généralement inférieur au niveau ligne, vous pouvez utiliser la pleine rotation du bouton Volume.

Veuillez consulter la section Démarrage > Commande volume pour plus d'information.

1. Entrée : Utilisez un câble XLR (non inclus) standard pour brancher une source audio à cette entrée. Veuillez vous assurer que le bouton volume soit réglé sur la bonne position.
2. Sortie : Utilisez un câble XLR standard (non inclus) pour relier cette sortie à l'entrée d'une autre enceinte (p. ex., une autre enceinte TX2).
3. Témoin d'écrêtement DEL : Cette DEL devient verte lorsqu'un signal audio est envoyé au caisson d'extrêmes graves — elle clignote à bas niveaux et demeure allumée à des niveaux plus élevés. La DEL devient rouge lorsque le limiteur de sortie/protection est activé — si le témoin demeure rouge, diminuez le volume de la source audio.

Panneau arrière : TX212 et TX215

1. Entrée d'alimentation CA : Utilisez le câble d'alimentation inclus pour brancher cette entrée à une prise secteur. Veuillez vous assurer que l'interrupteur d'alimentation soit réglé sur « Off » lorsque vous branchez/débranchez le câble d'alimentation.
2. Fusible : Si le fusible de l'appareil est endommagé, soulevez cette languette afin de remplacer le fusible. Remplacez-le par un fusible de calibre approprié (imprimé sous l'entrée d'alimentation de l'appareil). L'utilisation d'un fusible de calibre inapproprié pourrait endommager l'appareil et/ou le fusible.
3. Interrupteur d'alimentation : Utilisez cet interrupteur pour mettre l'enceinte sous et hors tension. Assurez-vous que le bouton du volume soit au minimum (sens horaire) avant de mettre l'enceinte sous tension.
4. Témoin d'alimentation DEL : Ce témoin s'allume lorsque l'enceinte est sous tension.
5. Orifice de ventilation : Veuillez vous assurer de maintenir cet orifice non obstrué en tout temps. Le ventilateur se trouvant derrière permet de refroidir l'amplificateur afin qu'il ne surchauffe pas.
6. Volume : Ce bouton permet d'ajuster le volume de l'enceinte.
7. Entrée : Utilisez un câble XLR ou 6,35 mm TRS (non inclus) standard pour brancher une source audio à cette entrée. Veuillez vous assurer que le sélecteur d'entrée soit réglé sur la bonne position.
8. Sélecteur d'entrée : Placez ce commutateur à la position ligne (Line) lorsque vous branchez une source audio de niveau ligne à l'entrée. Placez ce commutateur à la position micro (Mic) lorsque vous branchez un microphone à l'entrée.
9. Sortie : Utilisez un câble XLR standard (non inclus) pour relier cette sortie à l'entrée d'une autre enceinte (p. ex., une autre enceinte TX2).
10. Témoin d'écrêtement DEL : Cette DEL devient verte lorsqu'un signal audio est envoyé au caisson d'extrêmes graves — elle clignote à bas niveaux et demeure allumée à des niveaux plus élevés. La DEL devient rouge lorsque le limiteur de sortie/protection est activé — si le témoin demeure rouge, diminuez le volume de la source audio.
11. Contour : Enfoncer ce commutateur permet d'accentuer les basses et hautes fréquences de +3 dB. Relâcher ce commutateur permet d'obtenir un son plus plat pour les prestations ou afin d'optimiser la puissance de sortie.
12. Interrupteur de mise à la terre : Enfoncez cette touche pour réduire le ronflement ou les bruits parasitaires.

5 6 VOLUME LINE 10 POWER NAC 8 4 9 CONTOUR 7 11 GROUND INPUT BAL LINK 12 ALTO PROFESSIONAL 5 1 2 3 AD INPUT POWER 5
