Tipo di prodotto	Diffusore attivo della serie TX2
Marca	ALTO Professional
Modello	TX215
Potenza nominale (stimata)	800 W RMS, 1600 W picco
Risposta in frequenza (stimata)	50 Hz - 20 kHz
Diffusore	1x 15" woofer + 1x tweeter a compressione
Alimentazione	100-240 V ~, 50/60 Hz
Connettori di ingresso	1x XLR/TRS combo (bilanciato)
Connettori di uscita	1x XLR Link
Selettore di ingresso	Line / Mic
Interruttore Contour	+3 dB su bassi e acuti
Ground Lift	Sì (riduzione del ronzio)
Indicatori LED	Signal (verde), Limit (rosso), Alimentazione
Montaggio	Su piedistallo (base 35 mm), non sospendibile
Dimensioni (stimate)	680 x 430 x 380 mm
Peso (stimato)	25 kg
Contenuto della confezione	Diffusore, cavo di alimentazione, guida all'uso
Manutenzione	Pulire con un panno asciutto; non ostruire le griglie di ventilazione
Sicurezza	Limitatore di picco integrato, fusibile sostituibile

Domande frequenti - TX215 ALTO

Come collegare un microfono al TX215?

Collegare il microfono all'ingresso XLR/TRS combo, quindi impostare il selettore di ingresso su Mic. Regolare il volume gradualmente controllando la spia Limit per evitare la saturazione.

Cosa fa l'interruttore Contour?

L'interruttore Contour enfatizza bassi e acuti di +3 dB per un suono più incisivo. In posizione rilasciata, la risposta è piatta, ideale per una riproduzione neutra o per ottimizzare la potenza.

Come evitare di danneggiare il diffusore?

Non superare la regolazione del volume che tiene accesa la spia rossa Limit. Utilizzare il selettore di ingresso appropriato (Line o Mic) e non ostruire le griglie di ventilazione.

Posso sospendere il diffusore TX215?

No, il diffusore non è progettato per essere sospeso. Utilizzarlo solo su un piedistallo o a terra. Per applicazioni sospese, fare riferimento alle serie Truesonic o Black.

Come utilizzare il Ground Lift?

Premere l'interruttore Ground per ridurre ronzii o rumori parassiti causati da loop di massa. Rilasciarlo se il rumore scompare senza questa funzione.

Qual è il significato delle spie LED?

La spia Signal (verde) indica la presenza di un segnale audio. La spia Limit (rossa) si accende quando il limitatore è attivo; se rimane rossa, ridurre il volume della sorgente.

Come sostituire il fusibile?

Scollegare il diffusore, sollevare la linguetta del fusibile vicino all'ingresso di alimentazione, sostituirlo con un fusibile dello stesso calibro (indicato sull'apparecchio) e richiudere.

Posso collegare uno strumento direttamente?

Sì, per uno strumento con preamplificatore attivo, impostare il selettore su Line. Per uno strumento passivo, utilizzare la posizione Mic e aumentare gradualmente il volume.

Come collegare due diffusori TX215 in catena?

Utilizzare un cavo XLR per collegare l'uscita Link del primo diffusore all'ingresso del secondo. Assicurarsi che i selettori siano su Line e che il volume della sorgente non sia eccessivo.

Quale tipo di cavo utilizzare per l'ingresso audio?

Utilizzare un cavo XLR bilanciato o un cavo jack 6,35 mm TRS (non forniti). Per un microfono, privilegiare l'XLR.

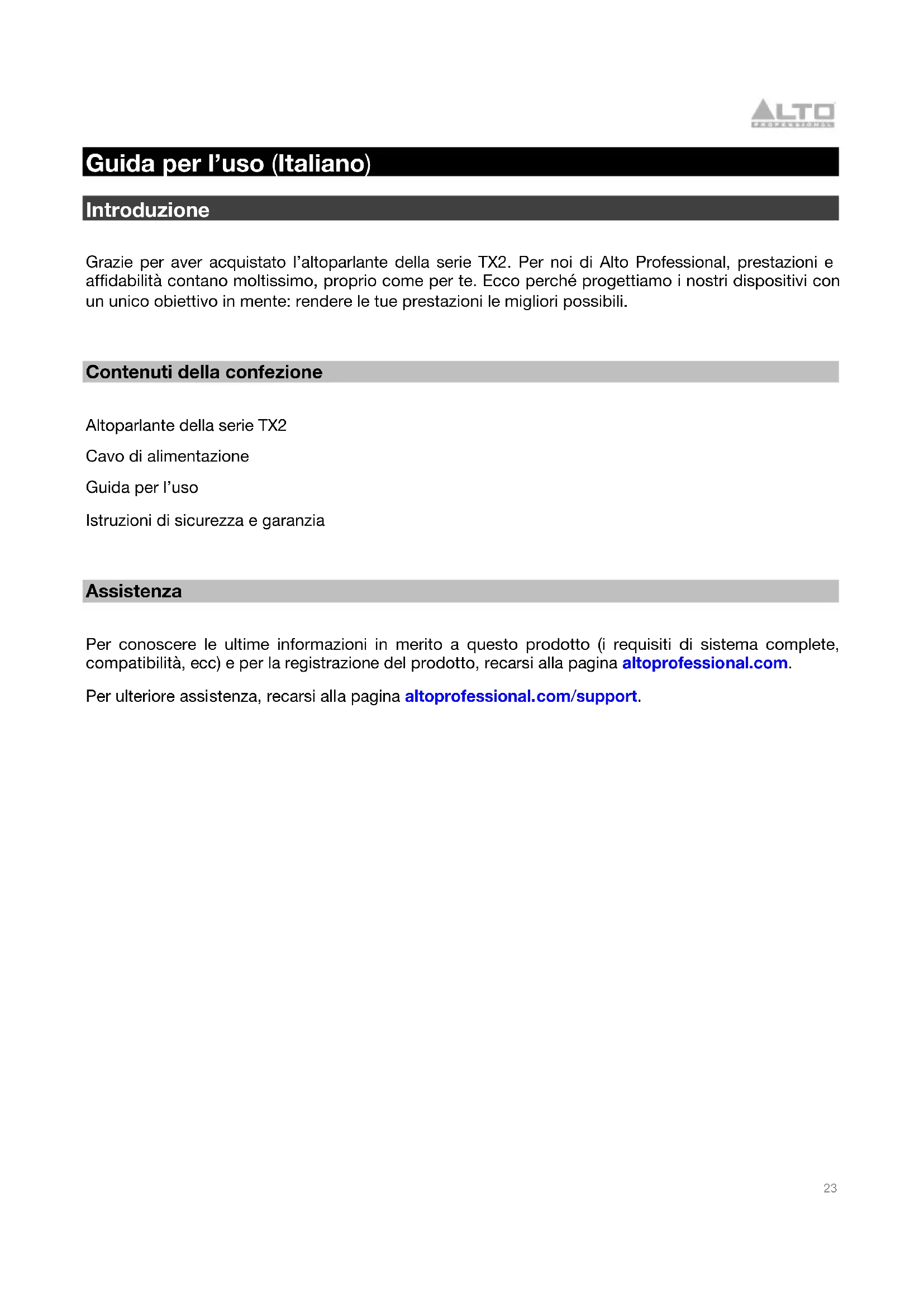

MANUALE UTENTE TX215 ALTO

Guida per l'uso (Italiano)

Introduzione

Grazie per aver acquistato l'altoparlante della serie TX2. Per noi di Alto Professional, prestazioni e affidabilità contano moltissimo, proprio come per te. Ecco perché progettiamo i nostri dispositivi con un unico obiettivo in mente: rendere le tue prestazioni le migliori possibili.

Contenuti della confezione

Altoparlante della serie TX2

Cavo di alimentazione

Guida per l'uso

Istruzioni di sicurezza e garanzia

Assistenza

Per conoscere le ultime informazioni in merito a questo prodotto (i requisiti di sistema complete, compatibilità, ecc) e per la registrazione del prodotto, recarsi alla pagina altoprofessional.com.

Per ulteriore assistenza, recarsi alla pagina altoprofessional.com/support.

Importanti precauzioni di sicurezza

Nota bene: Alto Professional e inMusic declinano qualsiasi responsabilità per l'uso dei loro prodotti o per l'utilizzo errato delle presenti informazioni a qualsiasi scopo. Alto Professional e inMusic non sono responsabili per il cattivo utilizzo dei loro prodotti causato dalla mancata conformità con le procedure di ispezione e manutenzione. Fare riferimento al manuale di sicurezza e garanzia per maggiori informazioni.

Avvertenza: Per ridurre il rischio di scossa elettrica, non collegare l'altoparlante della serie TX2 a una presa di corrente quando la griglia è stata rimossa.

Installazione su supporto

Importante: non sospendere gli altoparlanti della serie TX2. Non sono concepiti per applicazioni sospese. Per applicazioni sospese consigliamo i nostri altoparlanti Truesonic (TS) Series o Black Series.

• A Installare sempre gli altoparlanti in conformità con i codici elettrici ed edilizi in vigore.
• Installare gli altoparlanti in base al loro peso massimo. Verificare le specifiche del palco per assicurarsi che sia in grado di sostenere il peso dell'altoparlante. Inoltre, rispettare tutte le indicazioni di sicurezza specificate dal produttore.
  • Non montare più altoparlanti sullo stesso supporto o palo.
• Assicurarsi sempre che il supporto o il palo si trovi su una superficie piana, uniforme e stabile. Inoltre, estendere al massimo le gambe dei supporti a treppiede e assicurarsi che non rappresentino rischio di inciampo.
• Ispezionare il supporto (o il palo o la minuteria ad esso associata) prima di ciascun utilizzo e non servirsi dell'apparecchio con parti usurate, danneggiate o mancanti.
• Prestare sempre cautela in condizioni ventose all'aperto. Potrebbe essere necessario aggiungere ulteriore peso (ad es. sacchi di sabbia) sulla base del supporto per migliorarne la stabilità. Non fissare striscioni o articoli simili a qualsiasi parte di un sistema di altoparlanti. Questi potrebbero fare da vela e far rovesciare l'impianto.
• A meno di non essere sicuri di essere in grado di sostenere il peso dell'altoparlante, chiedere aiuto a un'altra persona per sollevarlo sul supporto o sul palo.
• Assicurarsi che i cavi non intralcino gli artisti, lo staff di produzione e il pubblico, in modo che non vi sia il rischio che questi ci inciampino, facendo cadere l'altoparlante dal supporto o dal palo.

Livello dell'audio

L'esposizione a livelli di rumore estremamente elevati può causare danni permanenti all'udito. L'OSHA americana (Occupational Safety and Health Administration) ha specificato le esposizioni ammissibili a determinati livelli di rumore. Secondo l'OSHA, l'esposizione a elevati livelli di pressione sonora (SPL) in eccesso rispetto ai limiti indicati può causare la perdita dell'udito. Quando si utilizzano attrezzature in grado di generare elevati SPL, servirsi di dispositivi di protezione dell'udito quando tali attrezzature sono in uso.

Ore al giorno	SPL (dB)	Esempio
8	90	Piccolo
6	92	Treno
4	95	Metropolitana
3 97 Casse da tavolo ad alto volume
2 100 Concerto di musica classica
1,5	102	Macchina
1	105	Fabbrica
0,5 (30 minuti) 110 Aeroporto
0,25 (15 minuti) o meno 115 Concerto Rock

Configurazione

Controllo del volume (solo TX208 e TX210)

L'altoparlante Serie TX2 accetta fonti audio a livello di linea e a livello mic. Prima di collegare la fonte audio, girare la manopola Volume sul minimo (interamente in senso antiorario).

Fonti audio a livello di linea

Quando si utilizza una fonte audio quale un mixer, un lettore CD/MP3 o un preamp audio, seguire l'indicatore di livello di banda outer/Line.

Se il LED Signal Limit è acceso, non alzare ulteriormente la manopola Volume. Questo potrebbe danneggiare l'altoparlante TX2.

Nella maggior parte dei casi, non sarà necessario alzare il volume oltre 0 dB.

Se la fonte audio ha un'uscita insolitamente bassa, è possibile alzare la manopola Volume oltre 0 dB, ma non oltre l'indicatore del limite di segnale (come spiegato sopra).

0 dB SIGNAL LIMIT | ○ | ○ | POWER LINE MIG VOLUME SIGNAL LIMIT | ○

Fonti audio a livello mic

Importante: se si utilizza uno strumento con preamp attivo, trattare lo strumento stesso come fonte audio a livello di linea (come spiegato in precedenza).

Quando si utilizza un microfono o una fonte audio strumentale, seguire l'indicatore di livello banda interno/Mic.

Poiché il livello mic e strumentale è solitamente inferiore rispetto a un livello di linea, è possibile utilizzare l'intera rotazione della manopola Volume.

Mentre si alza la manopola Volume, osservare l'indicatore del limite di segnale. Se il LED Signal Limit è acceso, non alzare ulteriormente la manopola Volume. Questo potrebbe danneggiare l'altoparlante TX2.

0 dB SIGNAL LIMIT | ○ | ○ | POWER LINE MIC VOLUME SIGNAL LIMIT | ○

Esempi

Elementi non elencati sotto Introduzione > Contenuti della confezione sono venduti separatamente.

Nota bene: questi esempi mostrano il pannello posteriore impiegato dai modelli TX212 e TX215 sebbene tutti e quattro modelli della serie TX2 presentino gli stessi ingressi e le stesse uscite.

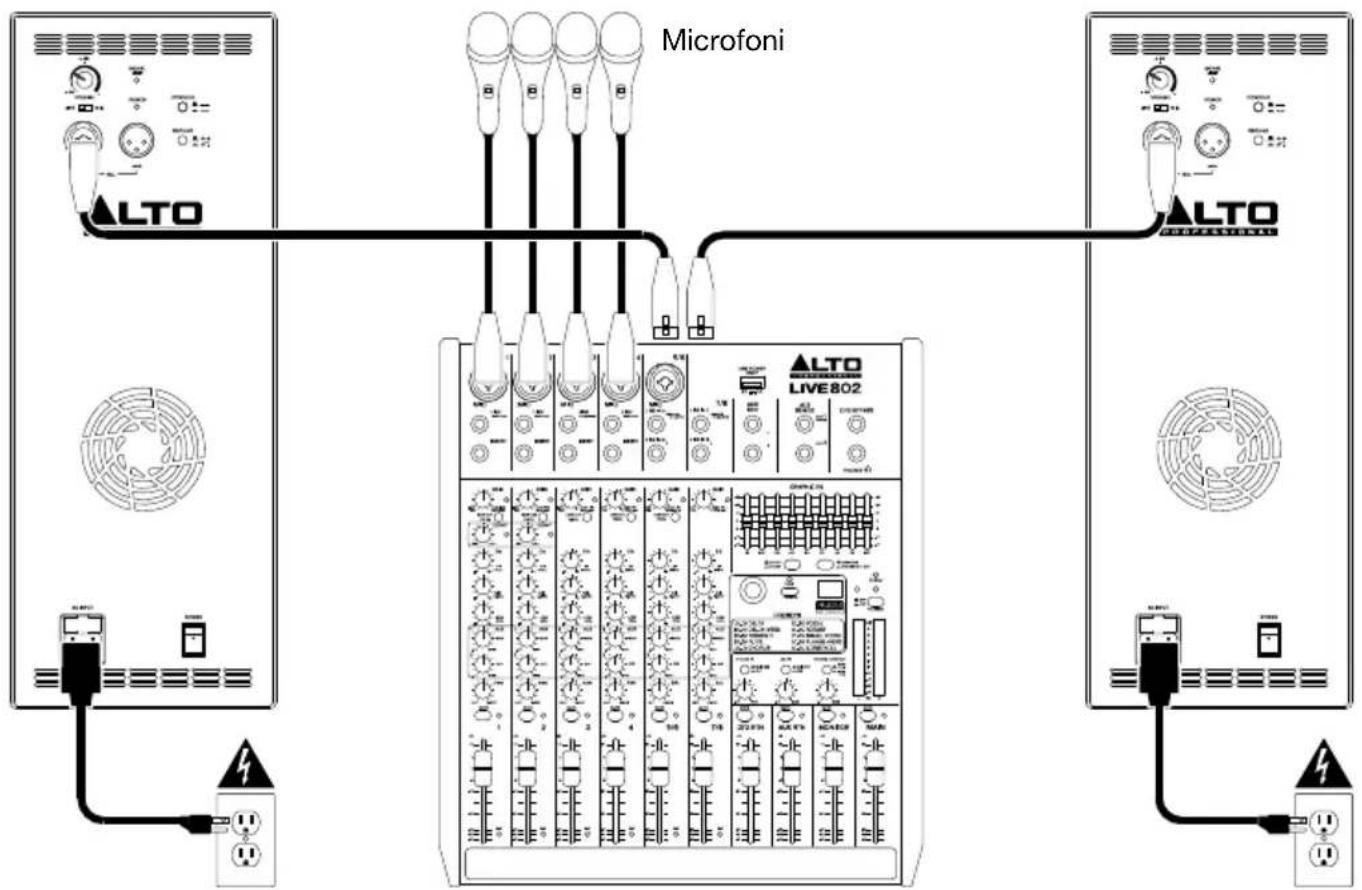

Esempio A: Due altoparlanti

Collegare ciascuna delle uscite main del mixer all'ingresso di un altoparlante TX2. Se si utilizza un modello TX208 o TX210, non portare le manopole Volume oltre la posizione 0 dB. Se si utilizza un TX212 o TX215, assicurarsi che i selettori di ingressi siano impostati su Line.

Mixer Presa di corrente Presa di corrente

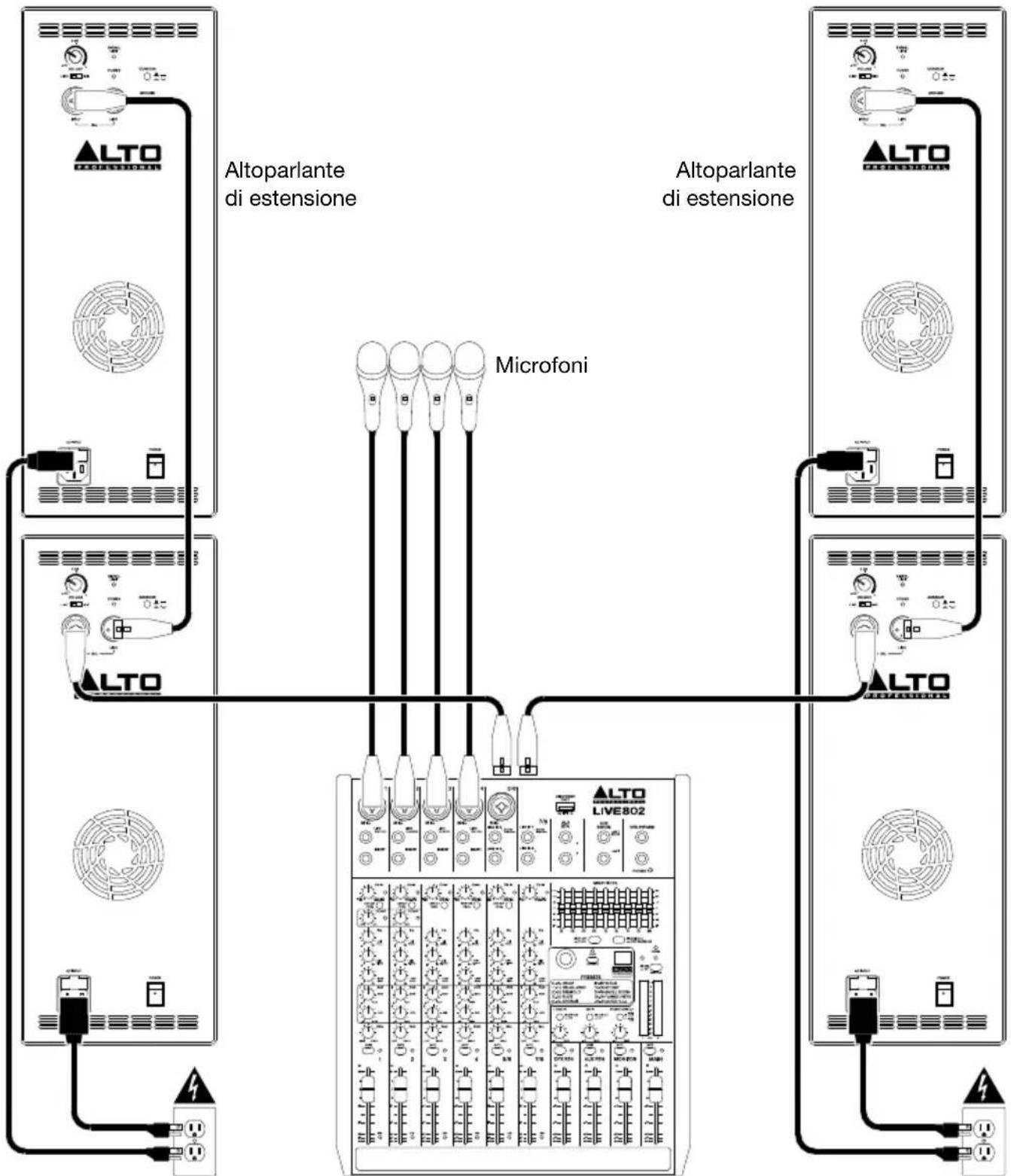

Esempio B: Due altoparlanti + due estensioni

Collegare ciascuna delle uscite main del mixer all'ingresso di un altoparlante TX2. Se si utilizza un modello TX208 o TX210, non portare le manopole Volume oltre la posizione 0 dB. Se si utilizza un TX212 o TX215, assicurarsi che i selettori di ingressi siano impostati su Line. Collegare ciascuna delle uscite Mix Out degli altoparlanti del TX2 agli ingressi degli altoparlanti di estensione.

Mixer Presa di corrente Presa di corrente

Caratteristiche

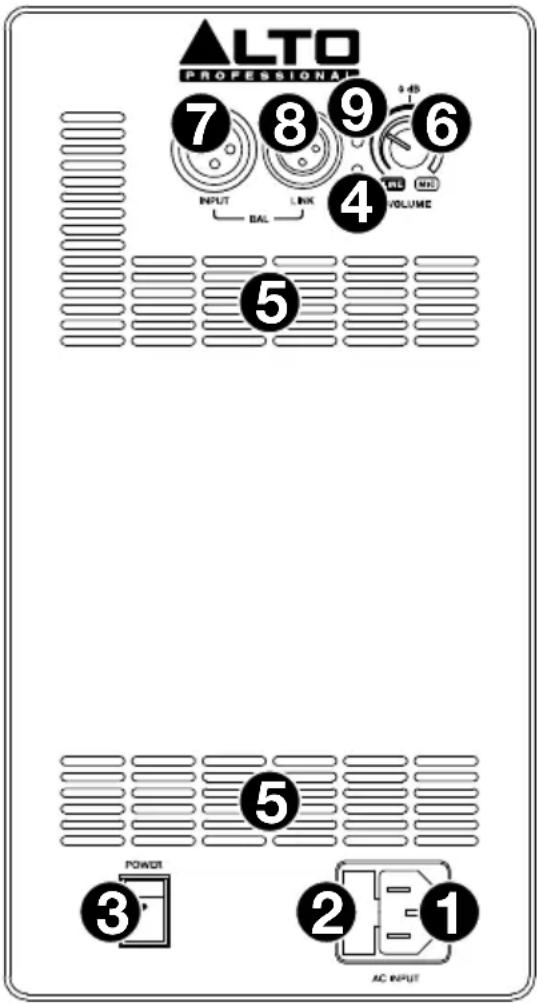

Pannello posteriore: TX208 e TX210

1. Ingresso CA: servirsi del cavo di alimentazione in dotazione per collegare questo ingresso ad una presa di alimentazione. Assicurarsi che l'interruttore di alimentazione dell'altoparlante sia su "off" al momento di collegare e scollegare il cavo.
2. Fusibile: se il fusibile dell'apparecchio è rotto, sollevare questa linguetta per sostituirlo. Sostituire il fusibile con uno dalla tensione nominale adeguata (stampata sotto l'ingresso per il cavo di alimentazione dell'apparecchio). L'utilizzo di un fusibile dalla tensione nominale errata può danneggiare l'apparecchio e/o il fusibile.
3. Interruttore di alimentazione: servirsi di questo interruttore per accendere e spegnere l'altoparlante. Assicurarsi che la manopola Volume sia impostata al minimo (in senso antiorario) prima di accenderlo.
4. LED di alimentazione: si illumina quando l'altoparlante è acceso.
5. Ventola di raffreddamento: mantenere l'area di fronte a questa bocchetta libera da ostacoli. La ventola dietro la bocchetta raffredda l'amplificatore, impedendone il surriscaldamento.
6. Volume: girare questa manopola per regolare il volume dell'altoparlante.

Quando si utilizza una fonte audio quale un mixer, un lettore CD/MP3 o un preamp audio, seguire l'indicatore di livello di banda outer/Line. Nella maggior parte dei casi, non sarà necessario alzare il volume oltre 0 dB. Se la fonte audio ha un'uscita insolitamente bassa, è possibile alzare la manopola Volume oltre 0 dB, ma non oltre l'indicatore del limite di segnale (come spiegato sopra).

ALTO PROFESSIONAL 7 8 9 6 INPUT BAL LINK VOLUME 4 5 POWER 3 2 1 AC INPUT

Quando si utilizza un microfono o una fonte audio strumentale, seguire l'indicatore di livello banda interno/Mic. Poiché il livello mic e strumentale è solitamente inferiore rispetto a un livello di linea, è possibile utilizzare l'intera rotazione della manopola Volume.

Si veda Configurazione > Controllo del volume per maggiori informazioni.

1. Ingresso: servirsi di un cavo standard XLR (non in dotazione) per collegare una fonte audio a questo ingresso. Assicurarsi di posizionare correttamente la manopola Volume.
2. Uscita mix: servirsi di un cavo standard XLR (non in dotazione) per collegare questa uscita all'ingresso di un altro altoparlante (ad es. un altro altoparlante TX2).
3. LED Signal/Limit (segnale/limite): questo LED si illumina di verde quando un segnale audio viene inviato al subwoofer; lampeggia a livelli minori e si illumina in maniera fissa a livelli più elevati. Il LED si illumina di rosso quando il limite di uscita/protezione è attivo; se il LED è illuminato di rosso in maniera fissa, ridurre il volume della fonte audio.

Pannello posteriore: TX212 e TX215

1. Ingresso CA: servirsi del cavo di alimentazione in dotazione per collegare questo ingresso ad una presa di alimentazione. Assicurarsi che l'interruttore di alimentazione dell'altoparlante sia su "off" al momento di collegare e scollegare il cavo.
2. Fusibile: se il fusibile dell'apparecchio è rotto, sollevare questa linguetta per sostituirlo. Sostituire il fusibile con uno dalla tensione nominale adeguata (stampata sotto l'ingresso per il cavo di alimentazione dell'apparecchio). L'utilizzo di un fusibile dalla tensione nominale errata può danneggiare l'apparecchio e/o il fusibile.
3. Interruttore di alimentazione: servirsi di questo interruttore per accendere e spegnere l'altoparlante. Assicurarsi che la manopola Volume sia impostata al minimo (in senso antiorario) prima di accenderlo.
4. LED di alimentazione: si illumina quando l'altoparlante è acceso.
5. Ventola di raffreddamento: mantenere l'area di fronte a questa bocchetta libera da ostacoli. La ventola dietro la bocchetta raffredda l'amplificatore, impedendone il surriscaldamento.
6. Volume: girare questa manopola per regolare il volume dell'altoparlante.
7. Ingresso: servirsi di un cavo standard XLR o 6,35 mm (1/4") TRS (non in dotazione) per collegare una fonte audio a questo ingresso. Assicurarsi di posizionare correttamente il selettore di ingressi.
8. Selettore di ingressi: impostare questo interruttore su Linea quando si utilizza una fonte audio a livello di linea collegata all'Ingresso. impostare questo interruttore su Mic quando si utilizza un microfono collegato all'Ingresso.
9. Uscita mix: servirsi di un cavo standard XLR (non in dotazione) per collegare questa uscita all'ingresso di un altro altoparlante (ad es. un altro altoparlante TX2).

10. LED Signal/Limit (segnale/limite): questo LED si illumina di verde quando un segnale audio viene inviato al subwoofer; lampeggia a livelli minori e si illumina in maniera fissa a livelli più elevati. Il LED si illumina di rosso quando il limite di uscita/protezione è attivo; se il LED è illuminato di rosso in maniera fissa, ridurre il volume della fonte audio.

11. Contour: premere questo tasto per enfatizzare le frequenze basse e alte di +3 dB. Sollevare l'interruttore per una risposta più piatta per prestazioni dal vivo o per il massimo livello di uscita.

12. Interruttore di messa a terra: premere questo interruttore per ridurre ronzio o rumore.

5 6 10 VOLUME LINE WMC 4 POWER CONTOUR 11 7 9 GROUND INPUT BAL LINK 12 ALTO PROFESSIONAL 5 AC INPUT 1 2 3 5 POWER
