MODE D'EMPLOI TA M 3034 METABO
F Agrafeuses-cloueuses pages 12–16
Agrafeuses-cloueuses Ta E 3030 et Ta M 3034
Agrafes et clous pouvant être utilisés:
- agrafes de 4 mm de large, de 18 à 30 mm de longueur
- clous de 16 à 30 mm de longueur
Cadence de frappe 20 cps/mn maxi
Poids (sans cordon d'alimentation) 1,2 kg
Niveau de pression acoustique impulsionnel L_pAl 92 dB(A)
Niveau de puissance sonore impulsionnel L _WAI 103 dB(A)
Porter un casque antibruit !
Accélération type évaluée au niveau
du bras et de la main a_hw 5 m/s²
Déclaration C€ de conformité
Nous déclarons, sous notre seule responsabilité, que ce produit est conforme aux normes EN 50144,
en vertu des dispositions des directives 98/37/CE et 89/336/CEE.
7-> Seite, Page, Pagina, Página 32-35
Dr. Johannes Haupt, P.-D. G
© 2005 Metabowerke GmbH, Postfach 1229, 72602 Nürtingen, Germany
Mode d'emploi
Branchement sur le secteur
Avant la mise en usage de l'agrafeuse-cloueuse, s'assurer que le voltage indiqué sur la plaque signalétique est bien conforme à la tension du secteur.
Le courant élevé circulant temporairement à travers la bobine de l'électro-aimant requiert une protection de l'agrafeuse-cloueuse par des fusibles ou un disjoncteur à action retardée d'au moins 16 A.
S'il est nécessaire d'employer un cordon prolongateur, n'utiliser à cet effet qu'un cordon d'une section des conducteurs de 1,5 mm² dont la longueur ne dépasse pas 10 m.
Energie de frappe
En tournant la molette (7), il est possible de faire varier l'énergie de frappe en continu, en fonction du matériau sur lequel on travaille (bois dur, bois tendre, etc.) et de la longueur des agrafes ou des clous utilisés.
La molette possède une partie moletée (noire) et un partie lisse (verte). L'énergie de frappe est d'autant plus élevée que la largeur visible de la partie verte (non moletée) de la molette est importante.
Mise des agrafes et des clous
Pousser l'extrémité recourbée de la tige (9) vers l'avant jusqu'à ce qu'elle puisse être retirée de l'évidement (8) du magasin; puis dégager la tige (avec le curseur 12) vers l'arrière.
Les agrafes sont à placer sur la plaque (10) du magasin. Il est possible de mettre jusqu'à 125 agrafes.
Le magasin, vu du côté où se trouve l'extrémité recourbée de la tige (9), comporte une ouverture d'environ 5 mm de hauteur.
Les clous de 25 et de 30 mm de longueur sont à insérer de manière telle que leur tête se trouve au-dessus de cette ouverture.
Insérer les clous de 16 et de 19 mm de longueur par leur tête dans cette ouverture.
Il est possible de mettre jusqu'à 116 clous.
Instructions de sécurité
Veillez à respecter les »Instructions de sécurité« concernant le travail avec les outils électriques (voir le document joint).
Le travail avec l'agrafeuse-cloueuse
Tant que l'appareil n'est pas appuyé contre son magasin, il n'est pas possible d'actionner la gâchette (6) (sécurité contre tout déclenchement intempestif de la frappe).
Poser le bec (1) de l'agrafeuse-cloueuse sur le matériau à fixer, appuyer l'appareil contre le magasin, puis actionner la gâchette.
L'agrafeuse-cloueuse est conçue pour service temporaire. La cadence de 30 frappes par minute ne devrait pas être dépassée.
Le rendement d'agrafage dépend de la nature du matériau sur lequel on travaille.
La bobine de l'électro-aimant de l'agrafeuse-cloueuse s'échauffe en fonction de la durée d'utilisation de l'appareil, échauffement provoquant une réduction du rendement d'agrafage. L'explication de ce phénomène est à chercher dans la conception technique même de l'agrafeuse-cloueuse. Arrêter temporairement le travail jusqu'au refroidissement de l'appareil si une réduction du rendement d'agrafage est observée.

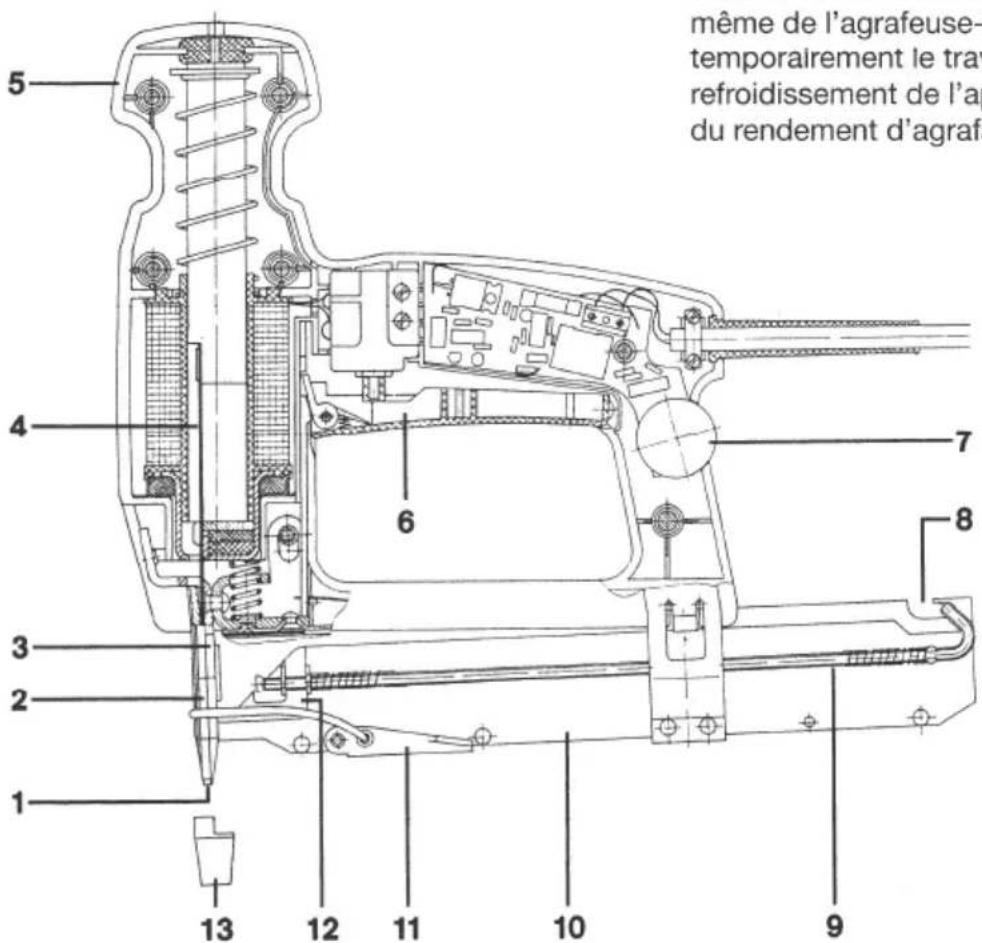

FRANÇAIS
Répétition de la frappe
(Agrafeuse-cloueuse TaE 3030)
Tant que l'agrafeuse-cloueuse est appuyée contre le matériau à fixer (l'appareil reposant sur son magasin), il est possible d'effectuer plusieurs frappes, en actionnant maintes fois la gâchette (6), sur des agrafes et sur des clous de 30 mm de longueur. (Cette possibilité de répétition de la frappe n'existe pas pour les clous de 16, 19 et 25 mm de longueur.)
Il est recommandé, pour cette opération, d'ajuster la molette (7) sur une énergie de frappe réduite dans le but d'exercer une série de frappes légères sur les agrafes (les clous).
Procéder de la manière suivante lorsqu'une agrafe ou un clou, consécutivement à la première frappe, n'est pas enfoncé suffisamment profond et qu'on a déjà relevé l'agrafeuse-cloueuse (l'appareil ne reposant plus sur le magasin): enlever la tige (9) et faire reculer les agrafes (clous) se trouvant dans le magasin, remettre en place la tige (9) (avec le curseur 12), puis presser l'appareil contre le magasin pour enfoncer l'agrafe (le clou) à la profondeur voulue.
Frappe multiple
(Agrafeuse-cloueuse TaM 3034)
L'agrafeuse-cloueuse est dotée d'un dispositif de frappe multiple à commande électronique.
Si les agrafes et les clous (clous de 30 mm de long) ne sont pas suffisamment enfoncés à la première frappe, en appuyant sur la gâchette (6), l'agrafeuse-cloueuse frappe automatiquement plusieurs (jusqu'à 4) fois sur l'agrafe (le clou) jusqu'à ce que l'agrafe ou le clou soit enfoncé suffisamment profond dans le matériau. (Les clous de 16, 19 et 25 mm de longeur ne conviennent pas à être enfoncés par frappe multiple.)
Si l'agrafeuse cloueuse est utilisée assez longtemps en s'aidant de la frappe multiple (pour enfoncer, par exemple, des agrafes ou des clous dans le bois dur), la cadence de frappe ne devrait pas dépasser 15/minute.
Fixation de frises
En utilisant les clips adéquats, l'agrafeuse-cloueuse convient également à la fixation de frises à rainure et languette et de frises rainées sur les deux chants.
La rainure ménagée dans le bec (1) permet de positionner l'agrafeuse-cloueuse sur la languette (ou l'une des deux languettes) d'adaptation des clips Metabo destinés à la fixation des frises.
N'utiliser que des agrafes d'au moins 18 mm de long pour la fixation des frises au plafond.
Pour la fixation de frises lourdes au plafond, il est recommandé de poser à chaque fois deux clips côté à côté (au lieu d'un seul clip). Pour que les clips tiennent bien, il convient d'enfoncer dans ce cas les agrafes légèrement de biais dans l'ossature.
Dégagement des agrafes et des clous coincés
Retirer la fiche hors de la prise!
Sortir la tige (9) et enlever les agrafes (ou les clous) se trouvant dans le magasin.
Pour dégager l'agrafe ou le clou coincés, la plaquette frontale (2) est à enlever. Pour ce faire, il faut tout d'abord desserrer le tendeur (11).
Attention!
Lors du desserrage du tendeur, tenir l'agrafeuse-cloueuse de telle sorte que le bec (1) soit dirigé vers le bas. En aucun cas diriger le bec sur son propre corps ou sur une personne se trouvant dans le voisinage. Lors du desserrage du tendeur, l'agrafe ou le clou coincés pourraient être déchargés et entraîner des blessures.
Une fois enlevée la plaquette frontale (2), on peut dégager l'agrafe ou le clous coincés à l'aide d'un tournevis ou un outil analogue.
Placer la plaquette frontale (2) de telle sorte que ses quatre ergots s'engagent dans les quatre orifices de la plaquette (3).
Mettre ensuite l'étrier en fil métallique du tendeur (11) sur la gorge ménagée dans la plaquette frontale et resserrer le tendeur.
Ne jamais essayer de resserrer (en forçant) le tendeur avant d'avoir positionné correctement la plaquette frontale (2) sur la plaquette (3).
Sabot protecteur
Le sabot protecteur (13) fourni peut être adapté au bec (1) de l'agrafeuse-cloueuse. Il permet d'éviter toute empreinte sur les matériaux tendres.
A l'état neuf, le sabot protecteur est fermé sur sa face inférieure. Lors de la première pose d'une agrafe, il se produit l'ouverture nécessaire pour le travail avec l'appareil muni du sabot protecteur.
Lame-pousseuse
Avant de procéder à tous travaux sur la lame-pousseuse (4), retirer la fiche hors de la prise.
Pour huiler la lame-pousseuse, desserrer le tendeur (11) et enlever la plaquette frontale (2).
Après une longue période d'utilisation de l'agrafeuse-cloueuse, le bord inférieur de la lame-pousseuse peut s'arrondir ou présenter une bavure. Pour pouvoir ravviver le bord de la lame à la lime plate,
- introduire une tige d'environ 3 mm de diamètre et de 120 mm de longueur, par l'orifice du pommeau (5) et
- placer l'appareil sur l'établi par l'extrémité de la tige en saillie du pommeau, puis
- appuyer le magasin contre l'agrafeuse-cloueuse et presser l'appareil contre la tige jusqu'à ce que la lame-pousseuse apparaisse au niveau du bec (1).
Rangement de l'agrafeuse-cloueuse après usage
Retirer la fiche hors de la prise lorsque l'appareil n'est plus utilisé.
Ranger l'agrafeuse-cloueuse hors de portée des enfants.
Les réparations d'outillages électriques
doivent toujours être effectuées par un spécialiste !
Les machines Metabo nécessitant des réparations peuvent être envoyées à l'une des adresses indiquées avec la liste des pièces de rechange.
Veuillez joindre à l'envoi un descriptif du défaut constaté.
Protection de l'environnement
Pour les pays européens uniquement : Ne pas jeter les appareils électriques dans les ordures ménagères !
Conformément à la directive européenne 2002/96/CE relative aux déchets d'équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l'environnement.
FRANÇAIS
Agrafes, clous et clips Metabo
pour les agrafeuses-cloueuses
TaE 3030 et TaM 3034
Agrafes, 4 mm de large
en boîtes de 2000
| Longueur | Code article | Longueur | Code article |
| 18 | 30 903 | 26 | 30 905 |
| 18 | 30 909^1) | 26 | 30 910^1) |
| 23 | 30 904 | 30 | 30 906 |
| ^1) inox |
Clous
en boîtes de 1000
| Lon-gueur | Code article | Lon-gueur | Code article |
| 16 | 30 592 | 25 | 30 907 |
| 19 | 30 593 | 30 | 30 908 |
Clips à languette d'adaptation destinés à la fixation de frises à rainure et languette
en boîtes de 250
| Epaisseur de joue h de la rainure des frises | Code article |
| 3 mm | 30 911 |
| 4 mm | 30 912 |
Clips à 2 languettes d'adaptation destinés à la fixation de frises rainées sur les deux chants en boîtes de 100
| Epaisseur de joue hdes rainures des frises | Codearticle |
| 3,5 à 3,8 mm | 30 914 |
| 5 mm | 30 915 |
