Caractéristiques techniques	Hotte VIKING VWH536481GG, type murale, largeur 90 cm, moteur intégré, éclairage LED.
Débit d'air	Jusqu'à 1200 m³/h, adapté pour les cuisines de grande taille.
Niveaux de puissance	3 niveaux de puissance + mode intensif.
Filtration	Filtres à charbon et filtres métalliques lavables au lave-vaisselle.
Utilisation	Commandes tactiles, affichage LED pour une utilisation intuitive.
Maintenance	Filtres à nettoyer régulièrement, entretien facile grâce à un accès simplifié.
Sécurité	Arrêt automatique, protection contre la surchauffe.
Informations générales	Design moderne, finition en acier inoxydable, garantie constructeur de 2 ans.

FOIRE AUX QUESTIONS - VWH536481GG VIKING

Comment nettoyer les filtres de la hotte VIKING VWH536481GG ?

Pour nettoyer les filtres, retirez-les délicatement, puis lavez-les à l'eau chaude savonneuse. Rincez bien et laissez sécher complètement avant de les remettre en place.

Que faire si la hotte ne s'allume pas ?

Vérifiez que la hotte est correctement branchée à une prise électrique fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté.

La hotte fait du bruit, est-ce normal ?

Un certain niveau de bruit est normal lors de son fonctionnement, mais si le bruit est excessif, vérifiez que les filtres sont propres et que la hotte est correctement installée.

Quelle est la capacité d'aspiration de la hotte VIKING VWH536481GG ?

La capacité d'aspiration de cette hotte est de 1000 m³/h, ce qui est adapté pour des cuisines de taille moyenne à grande.

Comment changer l'éclairage de la hotte ?

Pour changer l'éclairage, retirez le couvercle de l'ampoule en suivant les instructions du manuel d'utilisation, puis remplacez l'ampoule par une nouvelle de type conforme.

Est-ce que la hotte VIKING VWH536481GG peut être installée sans conduit ?

Oui, cette hotte peut fonctionner en mode recyclage, ce qui permet de l'installer sans conduit. Assurez-vous d'utiliser le filtre à charbon approprié.

Comment régler la vitesse de la hotte ?

La vitesse de la hotte peut être réglée à l'aide du panneau de commande situé à l'avant de l'appareil. Appuyez sur les boutons pour sélectionner la vitesse désirée.

Y a-t-il un mode de fonctionnement silencieux sur la hotte ?

Oui, la hotte VIKING VWH536481GG dispose d'un mode silencieux qui réduit le bruit tout en maintenant une bonne capacité d'aspiration.

Quelle est la dimension de la hotte ?

La hotte VIKING VWH536481GG mesure 90 cm de large, 50 cm de profondeur et 50 cm de hauteur.

Comment savoir quand il est temps de remplacer le filtre à charbon ?

Il est recommandé de remplacer le filtre à charbon tous les 6 mois, ou plus souvent si vous cuisinez fréquemment. Un filtre encrassé peut réduire l'efficacité de la hotte.

MODE D'EMPLOI VWH536481GG VIKING

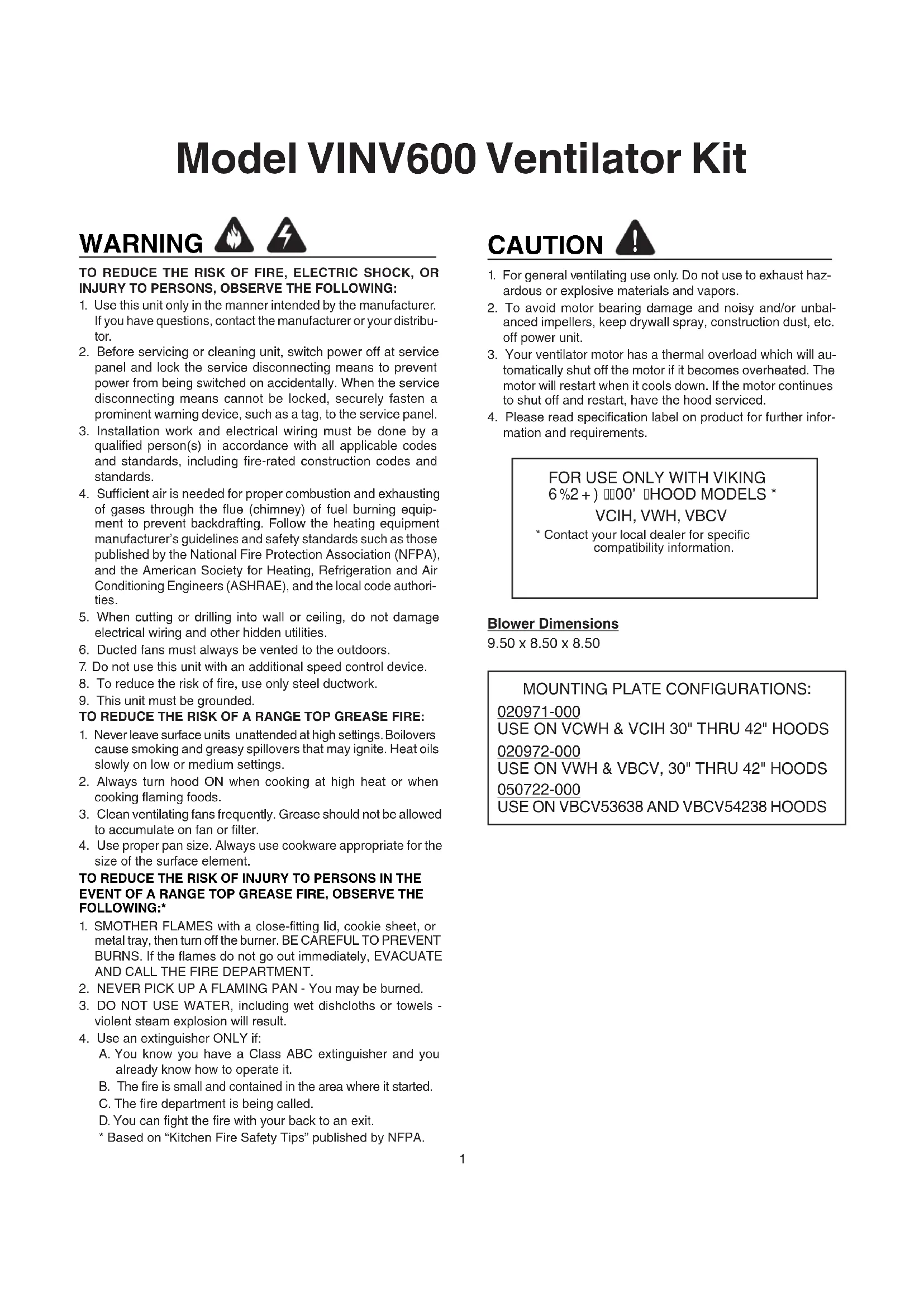

Ensemble de ventilateur modèle VINV600

AVERTISSEMENT

AFIN DE DIMINUER LES RISQUES D'INCENDIE, D'ÉLECTROCUTION OU DE BLESSURES, SUIVEZ CES DIRECTIVES:

1. Utilisez ce produit en suivant les recommandations du manufacturier. Pour toute question, contactez le manufacturier à l'adresse ou au numéro de téléphone indiqués dans la garantie.
2. Avant de réparer ou de nettoyer cette hotte, coupez le courant au panneau d'alimentation et verrouillez-en l'accès afin d'éviter que le courant ne soit accidentellement remis en fonction. S'il vous est impossible de le verrouiller, apposez un indicateur voyant sur le panneau comme, par exemple, une étiquette de couleur vive.
3. L'installation de la hotte ainsi que le câblage électrique doivent être effectués par une ou des personnes compétentes selon les normes et les règles en vigueur, incluant celles qui régissent la prévention des incendies.
4. Une circulation d'air efficace est requise afin d'assurer la combustion et l'évacuation complète des gaz par le tuyau d'évacuation (cheminée) des équipements à combustion et pour prévenir les retours d'air. Conformez-vous aux normes et mesures de sécurité pour les manufacturiers d'appareils de chauffage publiées par la "National Fire Protection Association (NFPA)" et par la "American Society for Heating, Refreguration and Air Conditioning Engineers (ASHRAE)", ainsi qu'aux normes en vigueur dans votre région.
5. Lorsque vous coupez ou percez un mur ou un plafond, prenez garde d'endommager les fils électriques ou autres installations qui pourraient y être dissimulés.
6. Les installations ventilées doivent toujours être reliées à des conduits rejetant l'air à l'extérieur.
7. Ne pas utiliser ce ventilateur avec un régulateur de vitesse à transistors.
8. Afin de diminuer les risques d'incendie, n'utilisez que des conduits de ventilation en métal.
9. Ce ventilateur doit être relié à une mise à la terre.

AFIN DE DIMINUER LES RISQUES D'INCENDIE POUVANT SE DÉCLENCHER SUR LA SURFACE DE CUISSON:

1. Ne jamais laisser sans surveillance des unités de surface réglées à feu vif. En plus de générer de la fumée, les débordements de graisse peuvent prendre feu. Chauffer les huiles lentement à feu doux ou moyen.
2. Toujours mettre en marche la hotte durant la cuisson à feu vif ou la cuisson d'aliments à flamber.
3. Nettoyer régulièrement les ventilateurs d'aération. On ne doit tolérer aucune accumulation de graisse sur le ventilateur ou sur le filtre.
4. Utiliser une casserole de grosseur appropriée. Toujours utiliser une batterie de cuisine proportionnelle à l'élément de surface.

AFIN DE DIMINUER LES RISQUES DE BLESSURES POUVANT SURVENIR LORSQU'UN FEU SE DÉCLENCHE SUR LA SURFACE DE CUISSON, SUIVEZ CES DIRECTIVES:

1. ÉTOUFFEZ LES FLAMMES avec un couvercle hermétique, une tôle à biscuits ou un plateau en métal puis éteignez la cuisinière. PRENEZ GARDE AUX BRÛLURES. Si vous ne parvenez pas à éteindre immédiatement les flammes, ÉVACUEZ LES LIEUX ET CONTACTEZ VOTRE POSTE LOCAL DE LUTTE CONTRE LES INCENDIES.
2. NE VOUS EMPAREZ JAMAIS D'UN PLAT QUI S'EST EN-FLAMMÉ – Vous risqueriez de vous brûler.
3. N'UTILISEZ JAMAIS D'EAU, incluant les hinges à vaisselles ou serviettes mouillés car cela peut provoquer une violente explosion de vapeur.

AVERTISSEMENT

1. Utilisez un extincteur SEULEMENT si:

A. Il s'agit d'un extincteur de classe ABC et que vous savez comment vous en servir.
B. Il s'agit d'un petit feu qui ne se propage pas ailleurs que sur la cuisinière.
C. Vous avez appelé votre poste local de lutte contre les incendies.
D. Vous pouvez combattre le feu tout en ayant accès à une sortie.

* Basé sur "Kitchen Fire Safety Tips" édité par NFPA.

ATTENTION

1. N'utilisez cet appareil que pour la ventilation des surfaces de cuisson. Ne l'utilisez pas pour ventiler des matières ou des vapeurs de nature dangereuse ou explosive.
2. Afin d'éviter d'endommager le mécanisme du moteur et de débalancer et/ou de rendre bruyant le fonctionnement des hélices, protégez l'appareil des poussières de placoplâtre et de construction.
3. Le moteur du ventilateur est muni d'un disjoncteur thermique qui coupe automatiquement l'alimentation du moteur si celui-ci surchauffe. Le moteur redémarrera une fois refroidi. Si le moteur persiste à s'arrêter et à redémarrer, faire vérifier la hotte de cuisine.
4. Veuillez lire toutes les étiquettes apposées sur le produit pour obtenir plus d'information et connaître les spécifications d'installation.

À UTILISER UNIQUEMENT AVEC LES HOTTES MODELÈS: \*

VCIH, VWH, VBCV

* Contactez votre concessionnaire local pour des renseignements précis en matière de compatibilité.

Dimensions de ventilateur

24,1 cm (9.50") x 21,6 cm (8.50") x 21,6 cm (8.50")

CONFIGURATIONS DE LA PLAQUE DE MONTAGE :

020971-000

À UTILISER SUR LES HOTTES VCWH ET VCIH DE 76 À 107 CM (30 À 42 PO)

020972-000

À UTILISER SUR LES HOTTES VWH ET VBCV 76 À 107 CM (30 À 42 PO)

050722-000

À UTILISER SUR LES HOTTES VBCV53638 ET VBCV54238

Ensemble de ventilateur modèle VINV600

INSTALLATION DE L'ENSEMBLE DE VENTILATEUR

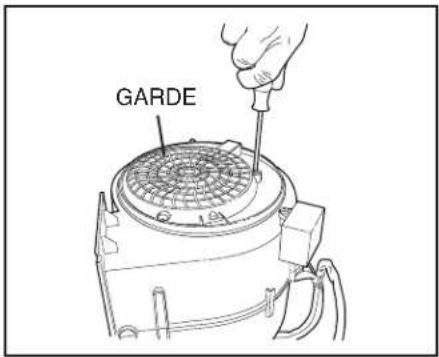

1. Fixez le GARDE avec (3) M4 x 0,7 vis fournies.
2. Choisissez la PLAQUE DE MONTAGE de ventilateur convenant à la série de votre hotte. (VBCV53638 et VBCV54238 ne seront livrés avec la plaque de montage 050722-000.)
3. Fixez le CLAPET à la plaque de montage, tel qu'illustré. Utilisez trois (3) VIS HEXAGONALES. Remarque : La BRIDE du clapet doit être retenue par les têtes de vis.
4. Placez quatre (4) RONDELLES DE NÉOPRÈNE (fournies) sur chaque GOUJON de la plaque de montage.
5. Fixez le ventilateur à la plaque de montage avec quatre (4) écrous hexagonaux 10-24.
6. Fixez l'ensemble ventilateur / plaque de montage aux quatre (4) goujons filetés de la hotte avec quatre (4) ÉCROUS HEXAGONAUX.
7. Branchez le CORDON ÉLECTRIQUE du ventilateur dans la PRISE à l'intérieur de la hotte.
8. Groupez les fils avec l'attache (fournie).

GARDE

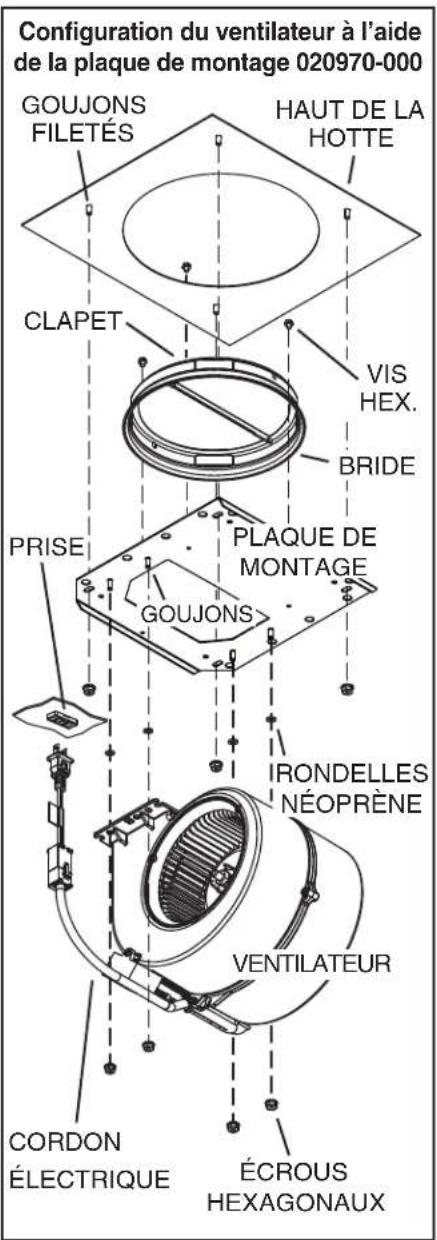

Configuration du ventilateur à l'aide de la plaque de montage 020970-000 GOUJONS FILETÉS HAUT DE LA HOTTE CLAPET VIS HEX. BRIDE PRISE PLAQUE DE MONTAGE GOUJONS IRONDELLES NÉOPRÈNE VENTILATEUR CORDON ÉLECTRIQUE ÉCROUS HEXAGONAUX

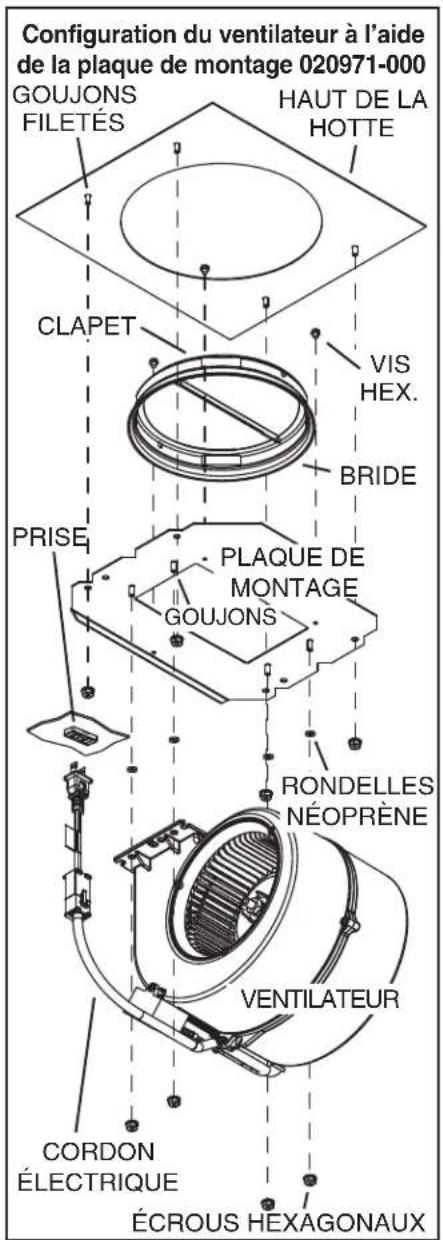

Configuration du ventilateur à l'aide de la plaque de montage 020971-000 GOUJONS FILETÉS HAUT DE LA HOTTE CLAPET VIS HEX. BRIDE PRISE PLAQUE DE MONTAGE GOUJONS RONDELLES NÉOPRÈNE VENTILATEUR CORDON ÉLECTRIQUE ÉCROUS HEXAGONAUX

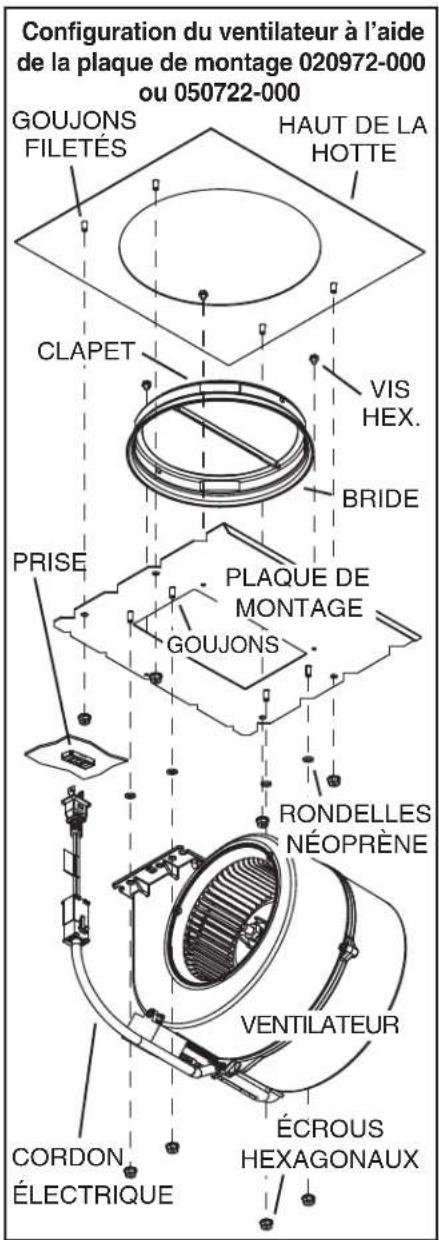

Configuration du ventilateur à l'aide de la plaque de montage 020972-000 ou 050722-000 GOUJONS FILETÉS HAUT DE LA HOTTE CLAPET VIS HEX. BRIDE PRISE PLAQUE DE MONTAGE GOUJONS RONDELLES NÉOPRÈNE VENTILATEUR CORDON ÉLECTRIQUE ÉCROUS HEXAGONAUX
