VRK36SS - Hotte VIKING - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante sous meuble
Marque	Viking
Modèle	VRK36SS
Largeur	36 pouces (91,4 cm)
Matériau	Acier inoxydable
Mode d'évacuation	Recirculation (kit inclus)
Nombre de vitesses	3 vitesses
Éclairage	2 ampoules LED (non incluses)
Filtres	Filtres à charbon (inclus)
Dimensions (L x P x H)	36 x 18 x 6 pouces (estimation)
Poids	Environ 13,6 kg (30 lb)
Alimentation électrique	120 V, 60 Hz, 15 A
Installation	Sous meuble, fixation murale
Entretien	Nettoyer les filtres régulièrement à l'eau savonneuse
Remplacement des filtres	Tous les 3 à 6 mois selon l'usage
Sécurité	Débrancher avant entretien, verrouiller le panneau électrique
Service client	1-888-845-4641 (États-Unis)

FOIRE AUX QUESTIONS - VRK36SS VIKING

Comment installer le kit de recirculation fourni ?

Placez la hotte à l'envers, retirez l'amortisseur et la transition, fixez l'unité de recirculation avec les vis et rondelles fournies. Assemblez les supports aux déflecteurs et insérez les filtres à charbon. Reportez-vous au guide d'installation fourni.

Comment brancher électriquement la hotte ?

Raccordez le fil noir au noir, le blanc au blanc et le fil vert/dénudé sous la vis verte. Assurez-vous que le câblage du boîtier est correctement installé. Refermez le couvercle et connectez au panneau de disjoncteurs.

Comment nettoyer les filtres de la hotte ?

Les filtres à charbon ne se nettoient pas, ils doivent être remplacés. Pour les filtres à graisse (si présents), lavez-les à l'eau chaude savonneuse ou au lave-vaisselle.

Quand faut-il remplacer les filtres à charbon ?

Il est recommandé de remplacer les filtres à charbon tous les 3 à 6 mois, ou plus souvent en cas d'utilisation intensive.

Quelle est la largeur de la hotte VRK36SS ?

La largeur est de 36 pouces (91,4 cm), comme indiqué par le modèle (VRK36SS).

La hotte peut-elle être utilisée avec une évacuation extérieure ?

La hotte est livrée avec un kit de recirculation. Pour une évacuation extérieure, consultez un installateur professionnel et retirez le kit de recirculation.

Comment fixer la hotte au mur ?

Utilisez les vis de fixation fournies dans des montants muraux. Si nécessaire, utilisez des chevilles murales supplémentaires. Assurez-vous que les vis sont bien serrées dans le cadre.

Que faire si la hotte ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que le disjoncteur n'a pas sauté. Assurez-vous que les connexions électriques sont correctes (noir sur noir, blanc sur blanc, vert à la terre).

Où puis-je télécharger la notice complète ?

Vous pouvez télécharger la notice au format PDF sur le site notice-facile.com ou sur le site de Viking (brigade.ca).

Comment contacter le service client Viking ?

Pour des informations produit, appelez le 1-888-845-4641 (États-Unis) ou consultez le site Web à brigade.ca.

MODE D'EMPLOI VRK36SS VIKING

Installation Guide (Guide d'Installation)

VRK Recirculating Kit

Pour réduire le risque d'incendie, de choc électrique ou de blessures, veuillez suivre les conseils suivants :

• Utiliser cet appareil uniquement de la manière prévue par le fabricant. Si vous avez des questions, veuillez contacter le fabricant.
• Avant de procéder à l'entretien ou le nettoyage de l'unité, mettre l'appareil hors tension au panneau de service et verrouiller le panneau de service pour empêcher la mise en marche accidentelle du courant. Lorsque le système de coupure ne peut pas être verrouillé, fi xer solidement un important dispositif d'alerte, comme une étiquette, au panneau de service.

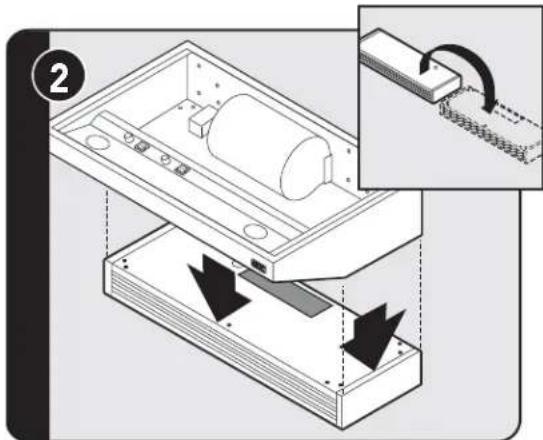

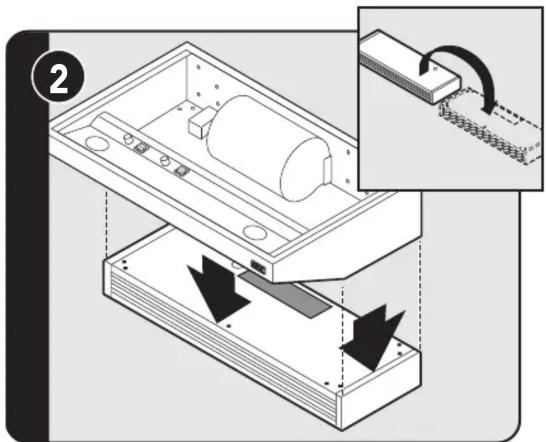

(Mettre l'unité de recirculation à l'envers. Placer la hotte d'aération à l'envers sur l'unité de recirculation.)

(Retirer l'amortisseur et le jeter avec la transition.)

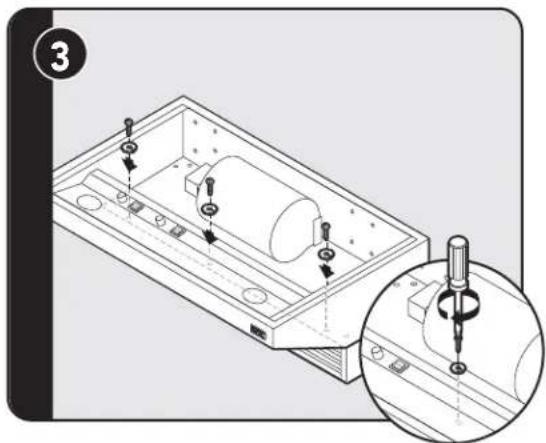

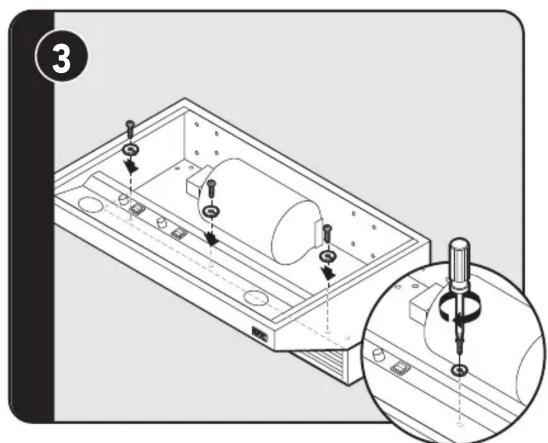

(Fixer avec les vis et les rondelles de blocage fournies.)

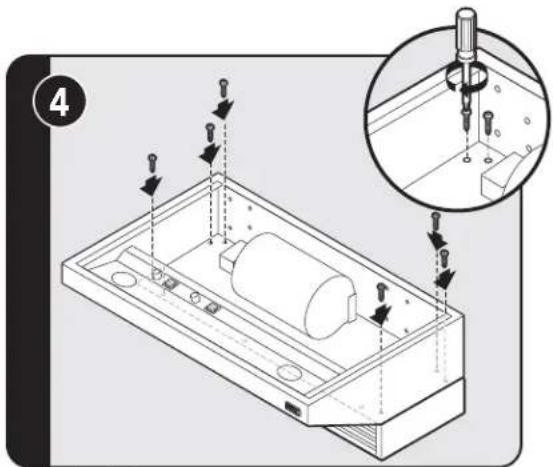

Attach with screws.
(Fixer avec des vis.)

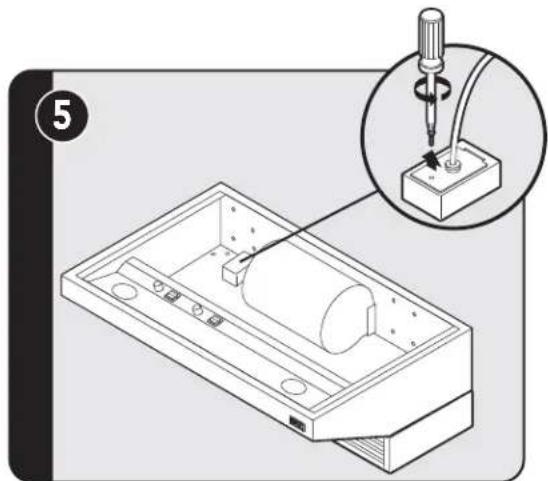

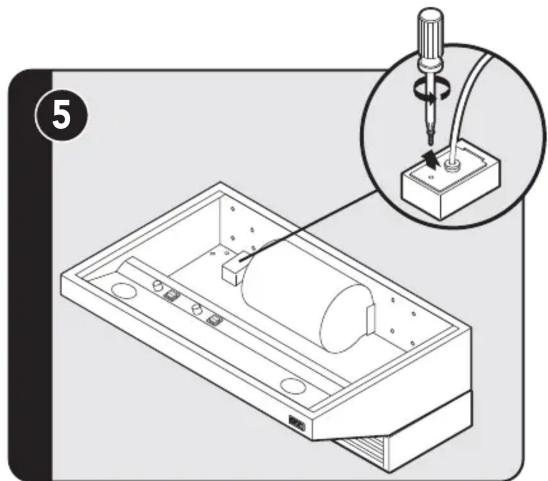

Remove electrical box cover.
(Retirer le couvercle de boîtier électrique.)

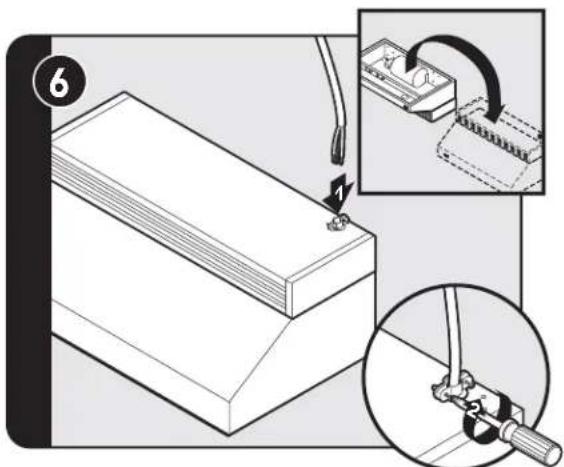

Flip hood over. Insert 6" of electrical wiring through the top of vent hood and secure. Refer to local codes. (Retourner la hotte. Insérer 6 po de câblage électrique par le haut de la hotte d'aération et fixer solidement. Reportez-vous aux codes locaux.)

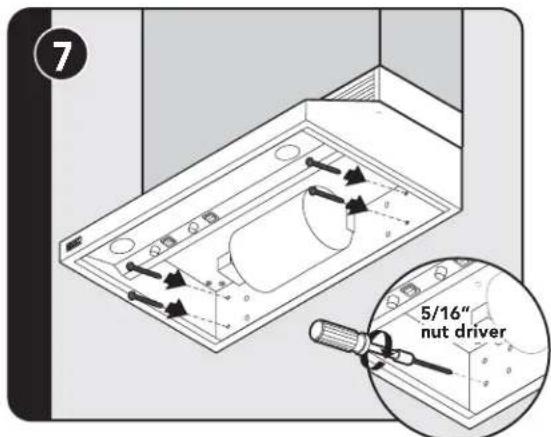

CAUTION: Secure vent hood. Make sure mounting screws are secured into framing. Use additional mounting screws and wall anchors, if necessary.
(MISE EN GARDE : Fixer solidement la hotte d'aération. S'assurer que les vis de fixation sont fixées solidement au cadrage. Utiliser des vis de fixation et chevilles murales additionnelles, si nécessaire.)

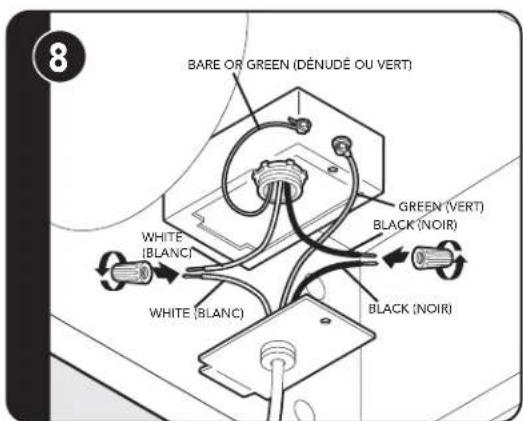

Connect black to black, white to white, and the green/bare wire under the green screw. NOTE: Housing wiring must be properly installed for wiring to be correct when wiring unit. (Raccorder le fi l noir au noir, le blanc au blanc et le fi l vert/dénudé sous la vis verte. NOTE : Le câblage du boîtier doit être correctement installé afi n que le câblage soit adéquat lors du câblage de l'unité.)

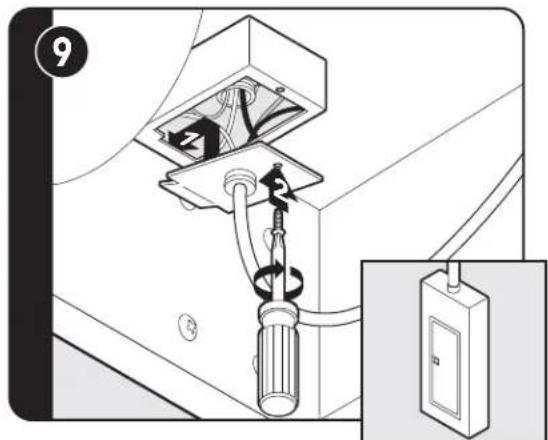

Replace electrical box cover. Make connection to breaker box.
(Replacer le couvercle du boîtier électrique. Faire les raccords à la boîte de disjoncteur.)

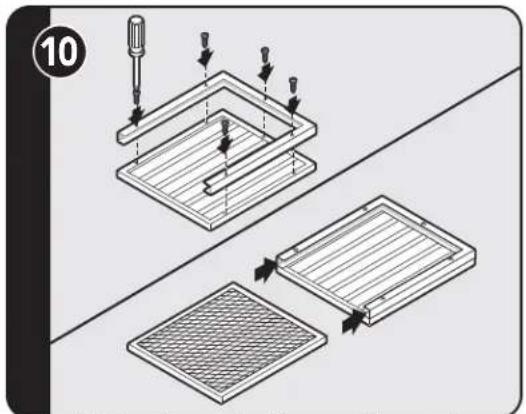

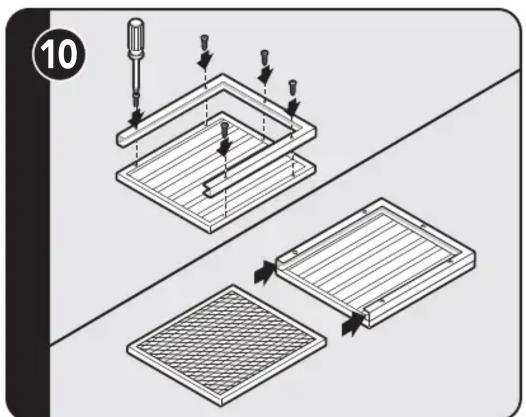

(Assembler les supports aux déflecteurs et insérer les filtres à charbon.)

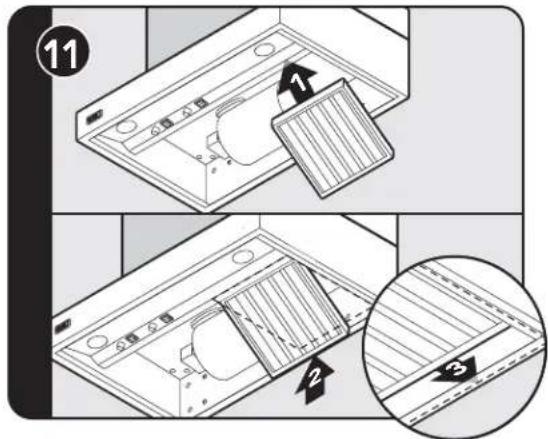

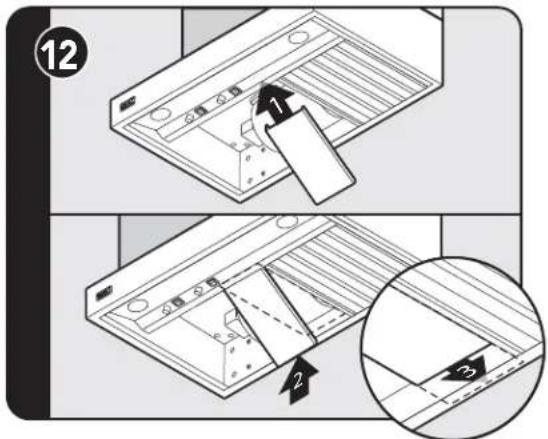

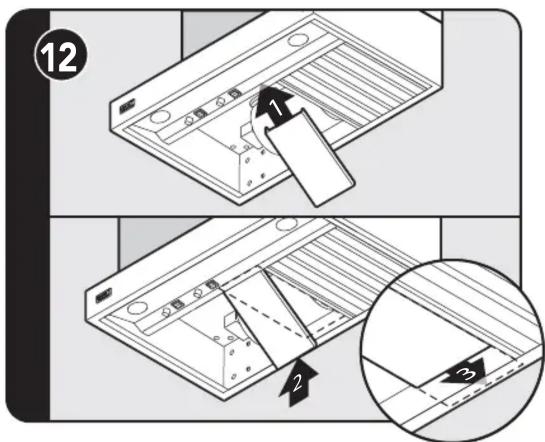

Slide spacer front over front lip. Push spacer rear up, then slide back over rear lip.
(Faire glisser l'entretoise sur la lèvre avant. Pousser l'entretoise l'arrière vers le haut, puis la faire glisser vers la lèvre arrière.)

(Faire glisser le filtre sur la lèvre avant. Pousser le filtre l'arrière vers le haut, puis le faire glisser vers la lèvre arrière.)

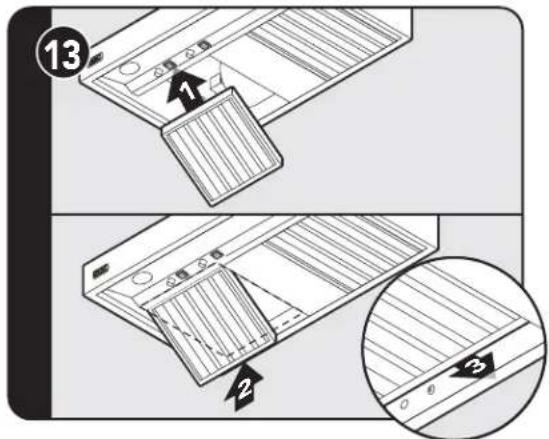

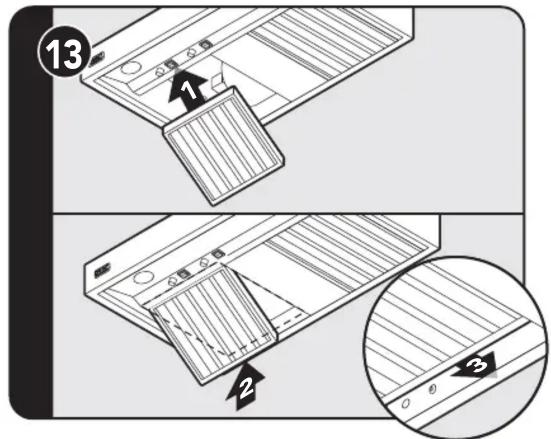

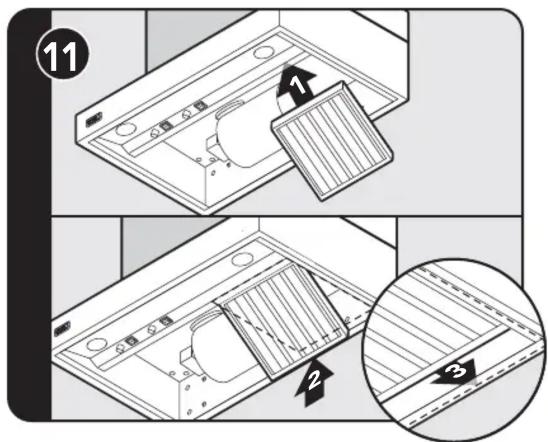

Slide fi Iter front over front lip. Push fi Iter rear up, then slide back over rear lip.
(Faire glisser le filtre sur la lèvre avant. Pousser le filtre l'arrière vers le haut, puis le faire glisser vers la lèvre arrière.)

Viking Range, LLC

111 Front Street

Greenwood, Mississippi 38930 É.-U.

[phone]

For product information, call 1-888-845-4641

Pour des informations de produit, appeler au 1 888 (845-4641)

ou consulter notre site Web à brigade.ca
