Type de produit	Hotte de cuisine avec système de recirculation
Marque	Viking
Modèle	ARKD
Dimensions de l'ouverture dans l'armoire (base)	36,8 cm x 38,1 cm (14½ po x 15 po)
Dimensions de l'ouverture de sortie	8,9 cm x 36,2 cm (3½ po x 14¼ po)
Diamètre du conduit de raccordement	20,3 cm (8 po)
Type de conduit recommandé	Métallique, rond flexible ou rigide
Poids estimé	Environ 5 kg
Alimentation électrique (estimation)	120 V / 60 Hz (vérifier sur l'étiquette)
Fonctions principales	Recirculation d'air, filtration des graisses, évacuation des odeurs
Type de filtre	Filtre de recirculation (modèle AFCD)
Fréquence de remplacement du filtre	Tous les 6 mois
Entretien et nettoyage	Nettoyer fréquemment les filtres et les surfaces graisseuses
Sécurité	Utiliser uniquement des conduits métalliques ; installation par un professionnel qualifié ; ne pas évacuer de vapeurs dangereuses
Pièces détachées	Filtre de rechange modèle AFCD
Réparabilité	Ne réparer que selon les recommandations du manuel ; tout autre travail par un technicien qualifié
Informations générales	Usage domestique ; installation nécessite un ventilateur séparé ; garantie selon les conditions du fabricant

FOIRE AUX QUESTIONS - ARKD VIKING

Quelle est la taille de l'ouverture nécessaire dans l'armoire pour le boîtier de recirculation ?

L'ouverture dans la base de l'armoire doit mesurer 36,8 cm x 38,1 cm (14½ po x 15 po).

Comment installer le boîtier de recirculation ?

Découpez d'abord l'ouverture dans l'armoire, placez temporairement le boîtier pour marquer l'emplacement de la sortie, puis découpez l'ouverture de sortie de 8,9 cm x 36,2 cm. Fixez le boîtier avec les vis fournies et raccordez le conduit.

Puis-je utiliser un conduit flexible ?

Oui, vous pouvez utiliser un conduit métallique rond flexible ou rigide de 20,3 cm (8 po). Assurez-vous que tous les joints sont solides et étanches avec du ruban à conduit.

À quelle fréquence dois-je remplacer le filtre ?

Il est recommandé de remplacer le filtre de recirculation tous les six mois, mais cela peut varier selon la fréquence et le type de cuisson.

Où puis-je acheter un filtre de rechange ?

Vous pouvez commander des filtres de rechange modèle AFCD auprès du service à la clientèle Viking ou de votre distributeur local.

Dois-je faire appel à un professionnel pour l'installation ?

Oui, la pose de l'appareil et les travaux d'électricité doivent être effectués par des personnes qualifiées conformément aux normes en vigueur.

Puis-je installer le ventilateur à distance de la hotte ?

Oui, deux options sont possibles : le ventilateur fixé à la hotte encastrée avec des pieds de montage, ou installé à distance à l'aide de brides de montage et d'une charpente.

Comment nettoyer la hotte ?

Nettoyez fréquemment les filtres et les surfaces graisseuses. Pour le filtre, retirez-le, enlevez la pellicule protectrice (si neuve) et replacez-le.

Puis-je fabriquer ma propre grille décorative ?

Oui, vous pouvez fabriquer une grille décorative sur mesure en utilisant le gabarit fourni. La surface équivalente des fentes doit être d'au moins 18 po² pour un débit d'air adéquat.

Quel type de conduit dois-je utiliser ?

Utilisez uniquement des conduits en métal pour réduire les risques d'incendie. Les conduits en plastique ou autres matériaux sont interdits.

MODE D'EMPLOI ARKD VIKING

1. N'utilisez cet appareil que de la manière prévue par le fabricant. Si vous avez des questions, communiquez avec le fabricant à l'adresse ou au numéro de téléphone indiqués dans la garantie.
2. La pose de l'appareil et les travaux d'électricité doivent être effectués par des personnes qualifiées conformément à la réglementation en vigueur, notamment les normes de la construction ayant trait à la protection contre les incendies.
3. Pour éviter les refoulements, l'apport d'air doit être suffisant pour brûler les gaz produits par les appareils à combustion et les évacuer dans le conduit de fumée (cheminée). Respectez les directives du fabricant de l'appareil de chauffage et les normes de sécurité, notamment celles publiées par la National Fire Protection Association (NFPA), l'American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) et les codes des autorités locales.
4. Veillez à ne pas endommager le câblage électrique ou d'autres équipements non apparents lors de la découpe ou du perçage du mur ou du plafond.
5. Pour réduire les risques d'incendie, utilisez seulement des conduits en métal.

PLANIFICATION DE L'INSTALLATION

IMPORTANT - Exigences d'installation

Il y a deux façons d'installer le ventilateur :

(1) fixé à la hotte encastrée et stabilisé par des pieds de montage.
(2) installé à distance (et non rattaché à la hotte), à l'aide de brides de montage et d'une charpente en poids.

Veuillez acheter le ventilateur séparément. (Comprend les pieds et brides de montage.)

Une armoire d'au moins 61 cm (24 po) de largeur est recommandée.

La sortie ronde de 20,3 cm (8 po) du ventilateur et l'ouverture d'admission ronde 20,3 cm (8 po) du boîtier de recirculation doivent être alignées verticalement. (Voir page 4.)

1. Déterminez l'emplacement de la sortie du boîtier de recirculation au travers de l'armoire.

2. Avant (coup de pied), arrière, côté (gauche ou droit).

3. Une ouverture dans la base de l'armoire de 36,8 cm x 38,1 cm (14½ po x 15 po) est nécessaire pour le boîtier de recirculation.

4. Une ouverture de 8,9 cm x 36,2 cm (3½ po x 14¼ po) est nécessaire pour la sortie.

5. Déterminez l'emplacement du boîtier de recirculation.

- Prévoyez aligner la sortie du ventilateur avec l'admission du boîtier de recirculation.

ATTENTION

1. Pour ventilation générale uniquement. N'utilisez pas cet appareil pour évacuer des matières ou des vapeurs dangereuses ou explosives.
2. Nettoyez fréquemment les filtres et les surfaces graisseuses.
3. Ne réparez ou ne remplacez aucune pièce de cet appareil à moins que ce manuel le recommande précisément. Tout autre travail de réparation doit être confié à un technicien qualifié.
4. Veuillez lire l'étiquette de spécifications du produit pour obtenir plus de renseignements, notamment sur les exigences.

CONTENU

1 - Boîtier de recirculation
1 - Filtre de recirculation
1 - Grille décorative
1 - Sac de pièces (contenant) :
6 - Vis n° 10 x 0,625 po
4 - Vis n° 8 x 0,375 po
2 - Vis n° 8 x 1 po

1. Déterminez quelles longueurs de conduit sont requises. (Conduits vendus séparément.)

2. Une longueur de conduit rond flexible ou rigide de 20,3 cm (8 po) est nécessaire pour raccorder la sortie du ventilateur à l'admission du boîtier de recirculation.

3. Une longueur de conduit de 8,3 cm x 35,6 cm (3½ po x 14 po) peut être nécessaire pour raccorder la sortie du boîtier de recirculation jusqu'à la grille décorative d'évacuation.

SORTIE À L'AVANT DE L'ARMOIRE (COUP DE PIED)

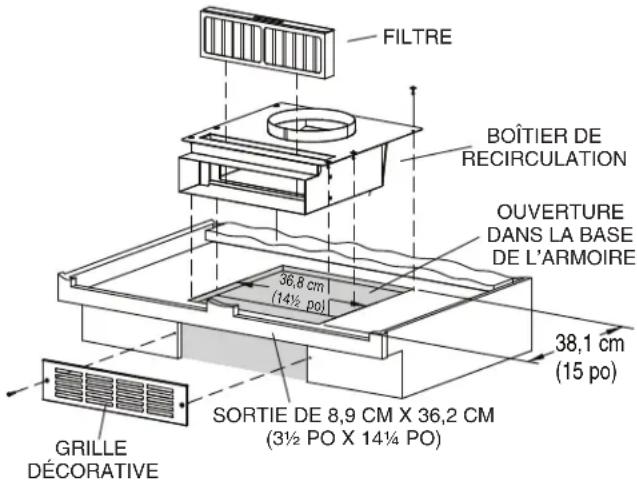

INSTALLATION DU BOÎTIER DE RECIRCULATION

1. Découpez une ouverture dans la base de l'armoire.

• Dimensions : 36,8 cm x 38,1 cm (14½ po x 15 po)
• L'orientation dépend de la direction de l'échappement.
• Vérifiez soigneusement que la sortie et l'entrée du boîtier de recirculation sont en ligne.

2. Placez temporairement le boîtier de recirculation dans l'ouverture pratiquée dans la base de l'armoire.

• Relevez légèrement l'arrière du boîtier et insérez l'extrémité de la sortie dans l'ouverture.
• Marquez l'emplacement de l'ouverture de l'échappement dans le coup de pied de l'armoire, ou à l'arrière ou sur le côté de celle-ci.

3. Sortez le boîtier de recirculation de l'ouverture.

4. Découpez l'ouverture de la sortie.

• Dimensions: 8,9 cm x 36,2 cm (3½ po x 14¼ po)
• Cette ouverture sera recouverte par la grille décorative.

5. Replacez le boîtier de recirculation dans l'ouverture pratiquée dans la base de l'armoire.

• Une longueur de conduit (non incluse) de 8,3 cm x 35,6 cm (3¼ po x 14 po) peut être nécessaire pour raccorder la sortie du boîtier de recirculation jusqu'à la grille décorative d'évacuation.
• A l'aide de ruban à conduit, assurez-vous que tous les joints sont solides et étanches.
• Utilisez les 6 vis n° 10 x 0,625 po pour fixer le boîtier de recirculation sur la base de l'armoire.

6. Installez le ventilateur.

• Consultez les instructions du ventilateur.
• Utilisez un conduit rond flexible ou rigide de 20,3 cm (8 po) pour raccorder la sortie du ventilateur à l'admission du boîtier de recirculation.
• À l'aide de ruban à conduit, assurez-vous que tous les joints sont solides et étanches.
• Percez des avant-trous de 1/8 po au travers du dessus du boîtier de recirculation et fixez les pieds de montage au boîtier avec 4 vis n° 8 x 0,375 po.

7. Installez la grille décorative.

• Utilisez les vis fournies.

8. Enlevez la pellicule protectrice du filtre.

• Sortez le filtre de la fente.
• Enlevez la pellicule.
• Replacez le filtre dans la fente.

OPTION DE MONTAGE À DISTANCE DU VENTILATEUR

Ventilateur fixé à un cadre de bois situé ailleurs à l'aide des brides de montage.

La sortie et l'entrée du boîtier de recirculation doivent être alignés. (Voir ci-dessous.)

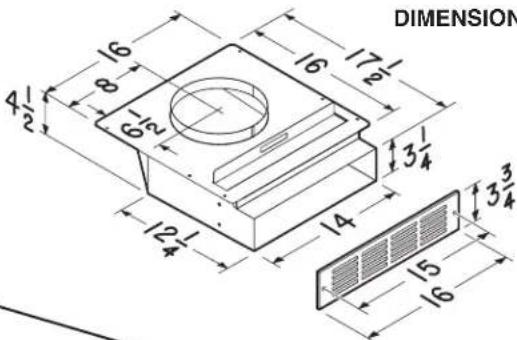

DIMENSIONS

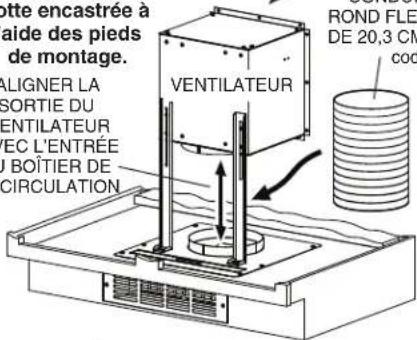

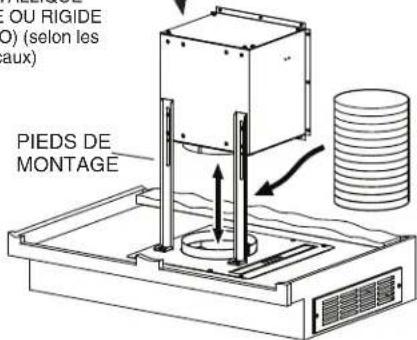

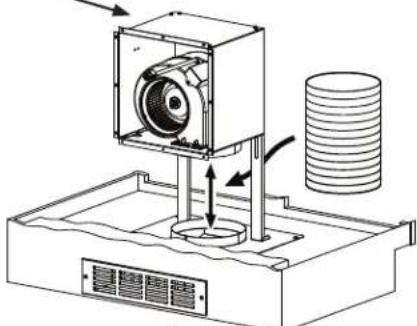

Ventilateur fixé à la hotte encastrée à l'aide des pieds de montage.

ALIGNER LA SORTIE DU VENTILATEUR AVEC L'ENTRÉE DU BOÎTIER DE RECIRCULATION

SORTIE À L'AVANT DE L'ARMOIRE (COUP DE PIED)

CONDUIT MÉTALLIQUE ROND FLEXIBLE OU RIGIDE DE 20,3 CM (8 PO) (selon les codes locaux)

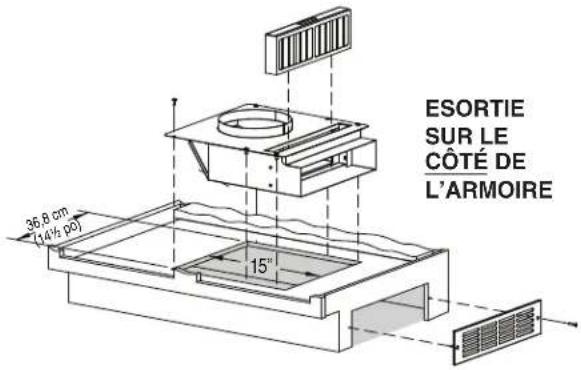

SORTIE SUR LE CÔTÉ DE L'ARMOIRE

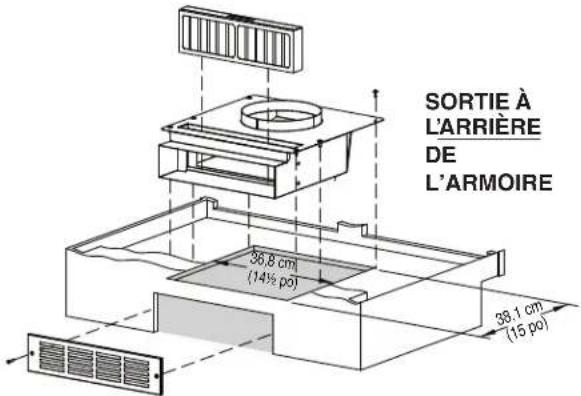

SORTIE À L'ARRIÈRE DE L'ARMOIRE

REEMPLACEMENT DU FILTRE

Il est recommandé que vous remplaciez le filtre de recirculation tous les six mois. L'intervalle peut toutefois varier selon le type de repas que vous cuisinez et la quantité. Veuillez appeler le service à la clientèle ou votre distributeur local pour commander des filtres de remplacement Modèle AFCD.

GRILLE DÉCORATIVE SUR MESURE

Vous pouvez fabriquer votre propre grille décorative. Servez-vous du gabarit de grille décorative contenu dans cet ensemble pour connaître ses dimensions générales et la position des trous de fixation. Vous êtes libre de choisir le type de grille que vous préférez.

La surface équivalente des fentes de la grille pour un débit d'air adéquat = 18 po² minimum.
