Caractéristiques techniques	Détails
Type de caméscope	Caméscope professionnel
Capteur	3 capteurs CMOS Exmor
Résolution vidéo	Full HD 1920 x 1080
Format d'enregistrement	XDCAM EX, AVCHD
Objectif	Zoom optique 14x
Stabilisation d'image	Stabilisation optique
Connectivité	HDMI, SDI, USB
Alimentation	Batterie lithium-ion rechargeable
Poids	Environ 2,5 kg
Dimensions	Environ 15 x 20 x 40 cm
Utilisation	Idéal pour la production vidéo professionnelle, les événements en direct, et le reportage
Maintenance	Nettoyage régulier de l'objectif et des capteurs, mise à jour du firmware
Sécurité	Utiliser uniquement des batteries et accessoires compatibles
Informations générales	Vérifier la compatibilité des cartes mémoire, et les exigences de stockage

FOIRE AUX QUESTIONS - PMWTD300 SONY

Comment allumer le SONY PMWTD300 ?

Pour allumer le SONY PMWTD300, appuyez sur le bouton d'alimentation situé sur le dessus du caméscope. Assurez-vous que la batterie est correctement chargée.

Que faire si l'écran reste noir ?

Vérifiez si le caméscope est bien allumé. Si l'écran est toujours noir, essayez de retirer et de remettre la batterie. Si le problème persiste, il peut être nécessaire de contacter le support technique.

Comment transférer les vidéos enregistrées sur un ordinateur ?

Connectez le SONY PMWTD300 à votre ordinateur à l'aide d'un câble USB. Une fois connecté, sélectionnez l'option de transfert de fichiers sur le caméscope et utilisez votre gestionnaire de fichiers pour copier les vidéos.

Pourquoi le son est-il faible lors de l'enregistrement ?

Assurez-vous que le niveau de volume du microphone est correctement réglé. Vérifiez également si le microphone est bien connecté et fonctionnel.

Comment changer la résolution d'enregistrement ?

Accédez au menu des paramètres du caméscope, puis sélectionnez 'Réglages vidéo'. Vous pourrez choisir parmi les différentes résolutions disponibles.

Le caméscope ne reconnaît pas ma carte mémoire, que faire ?

Vérifiez que la carte mémoire est correctement insérée. Assurez-vous également qu'elle est formatée au format compatible avec le SONY PMWTD300. Si nécessaire, reformatez la carte via le menu du caméscope.

Comment nettoyer l'objectif de la caméra ?

Utilisez un chiffon en microfibre propre et sec pour essuyer doucement l'objectif. Évitez d'utiliser des produits chimiques ou de l'eau directement sur l'objectif.

Comment prolonger la durée de vie de la batterie ?

Éteignez le caméscope lorsque vous ne l'utilisez pas, réduisez la luminosité de l'écran et évitez d'utiliser des fonctionnalités gourmandes en énergie, comme le Wi-Fi, si ce n'est pas nécessaire.

Comment réinitialiser le caméscope aux paramètres d'usine ?

Accédez au menu des paramètres, recherchez l'option 'Réinitialiser' ou 'Restaurer les paramètres d'usine' et suivez les instructions à l'écran pour réinitialiser le caméscope.

Que faire si le caméscope surchauffe ?

Éteignez le caméscope et laissez-le refroidir dans un endroit frais. Évitez de l'utiliser dans des conditions de chaleur excessive et assurez-vous qu'il y a une bonne circulation d'air autour de l'appareil.

MODE D'EMPLOI PMWTD300 SONY

Avant d'utiliser l'appareil, veuilles zire attentivement ce manuel et le conserver pour future referece.

PMW-TD300

XCOMEX SxS

HOMI Exmor FULL HD 3CMOS

AVERTISSEMENT

Afin de réduire les risques d'incendie ou d'électrocution, ne pas exposer cet apparéil à la pluie ou à l'humidité.

Afin décarter tout risque d'électrocution, garder le coffret fermé. Ne confier l'entretien de l'appareil qu'à un personnel qualifié.

ATTENTION

Il y a danger d'explosion s'il y a remplacement incorrect de la batte

Remplacer uniquely avec une batterie du même type ou d'un type équivalent recommandé par le constructeur.

Lorsque you mette la batterie au rebut,
you'vez respecter la législation en
vigueur dans le pays ou la région où vous
vous trouvez.

Eviter d'exposer l'appareil à unégouttement ou à des éclaboussures. Ne placer aucun objet rempli de liquide, comme un vase, sur l'appareil.

AVERTISSEMENT

Une pression acoustique excessive en provenance des écouteurs ou du casque peut provoquer une baisse de l'acuité auditive.

Pour utiliser ce produit en toute sécurité, evitez l'écoute prolongée à des pressions sonores excessives.

N'exposez pas les batteries à une chaleur excessive, au soleil ou pres d'un feu par exemple.

Pour les clients au Canada

Cet appeareil numérique de la classe A est conforme à la norme NMB-003 du Canada.

Pour les clients en Europe

Ce produit portant la marque CE est conforme à la Directive sur la compatibilité electromagnétique (EMC) émise par la Commission de la Communauté française.

La conformité à cette directive implique la conformité aux normes européennes suivantes :

EN55103-1:Interférences electromagnétiques (emission
- EN55103-2: Sensibilité electromagnetique (immunité)

Ce produit est prévu pour être utilisé dans les environnementés electromagnétiques suivants : E1 (résidentiel), E2 (commercial et industrié légère), E3 (urbain extérieur) et E4 (environnement EMC contrôle, ex. studio de télévision).

Le fabricant de ce produit est Sony Corporation, 1-7-1 Konan, Minato-ku, Tokyo, 108-0075 Japon.

Le représentant autorisé pour EMC et la sécurité des produits est Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327

Stuttgart, Allemagne. Pour toute question concernant le service ou la garantie, veuilles consulter les adresses indiquées dans les documents de service ou de garantie séparés.

Table des matieres

Avant-propos. 9

Avant l'utilisation 9

Chapitre 1:Présentation

Caracteristiques 10

Images en 3D 13

Utilisation du logiciel 17

Lecture des manuels sur CD-ROM. 17

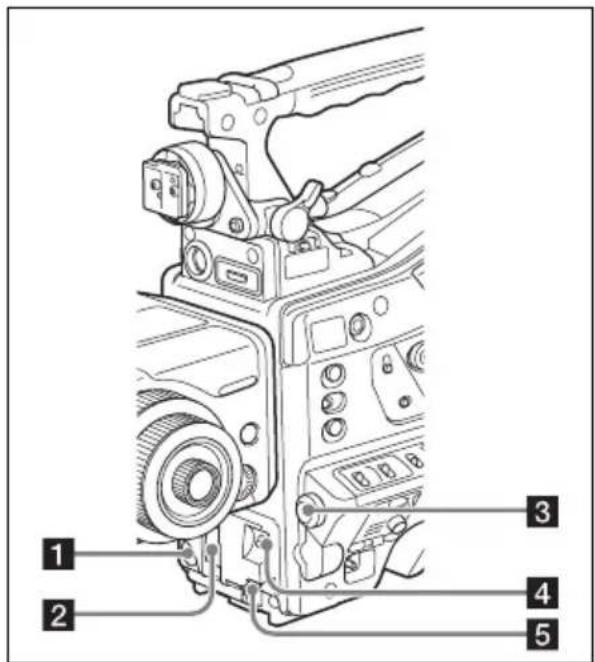

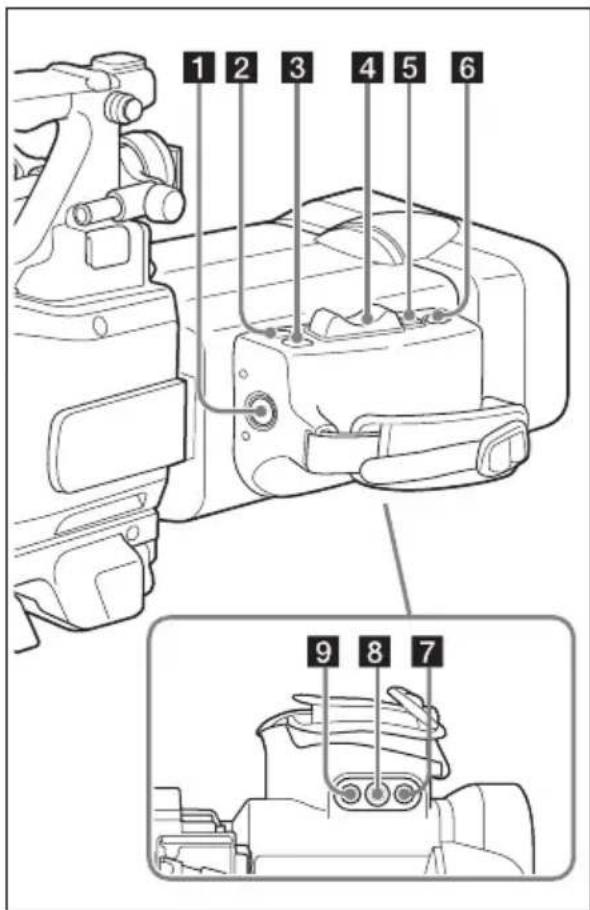

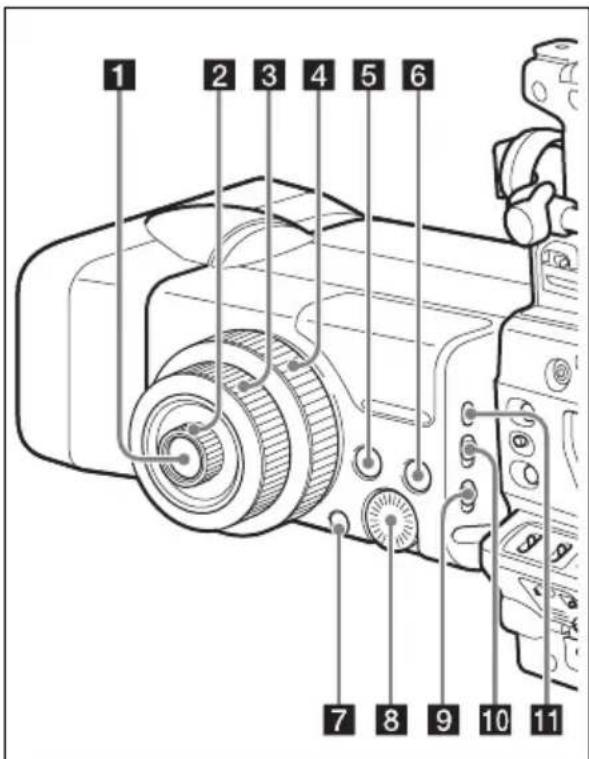

Localisation et fonctions des pieces et des commandes 18

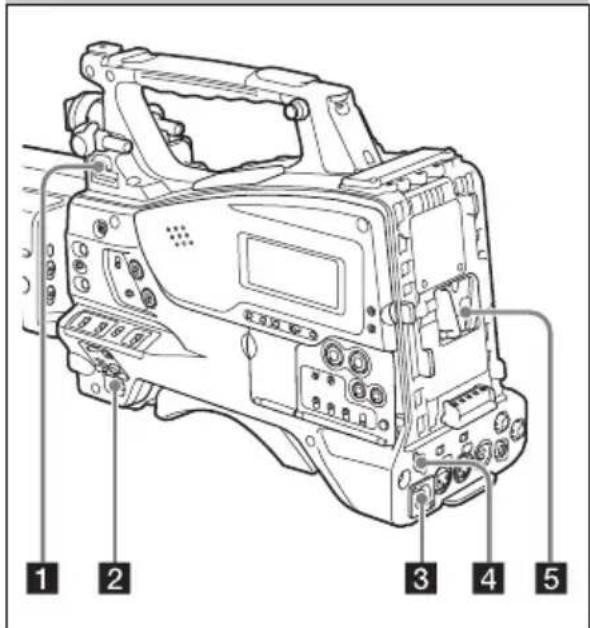

Alimentation. 18

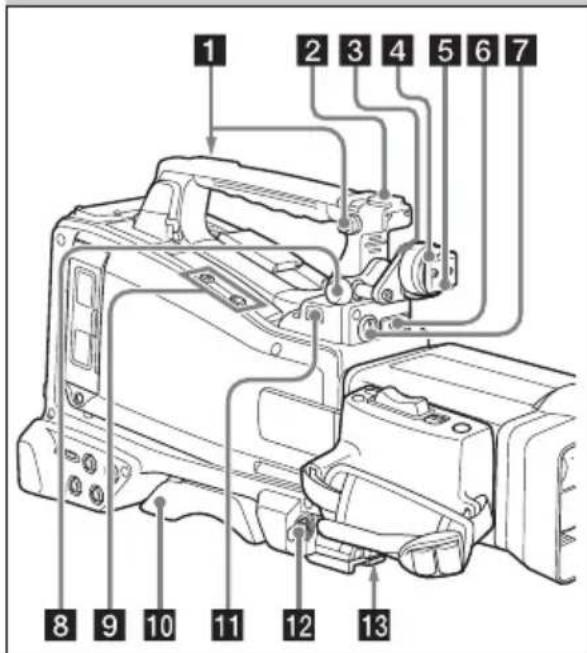

Fixation d'accessoires 19

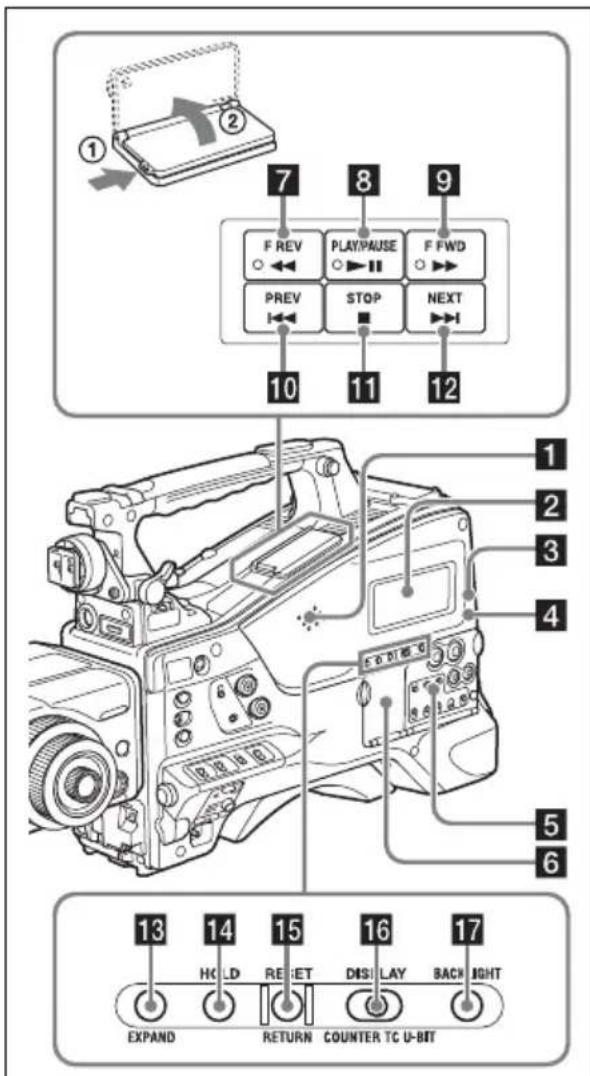

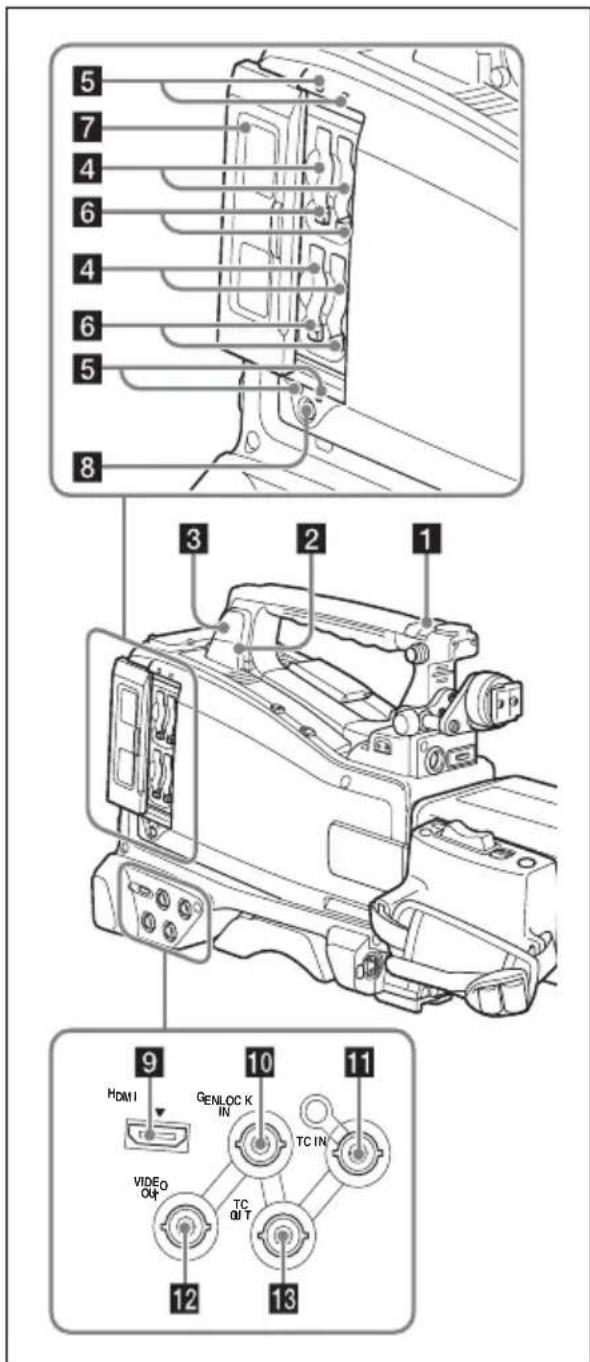

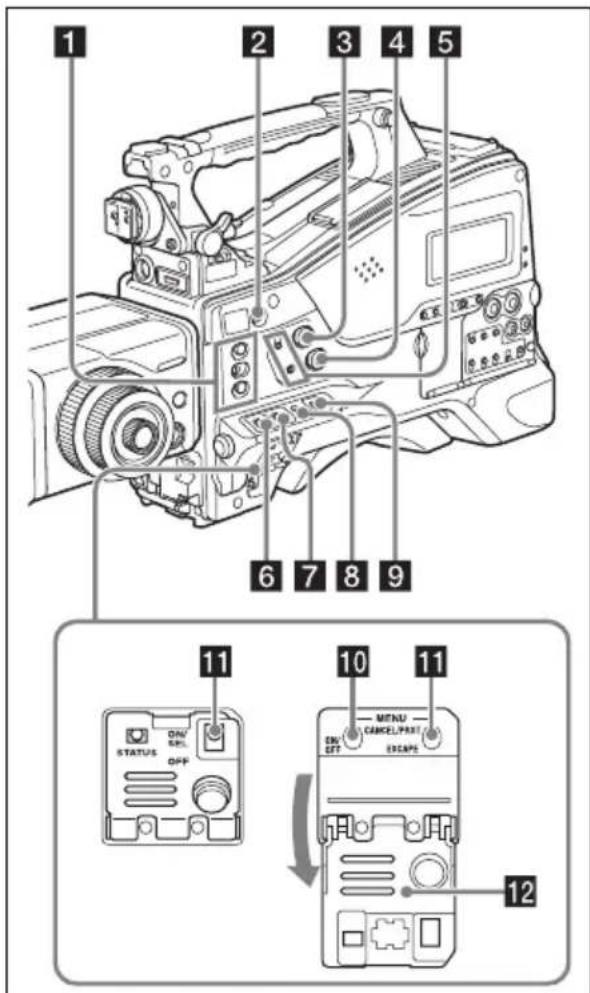

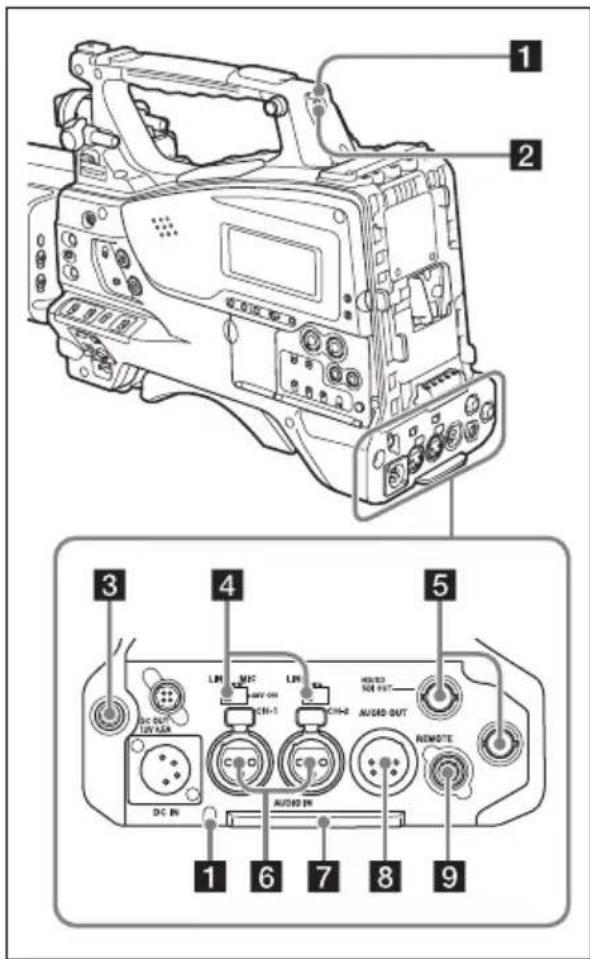

Section de fonctionnement et de connecteurs 20

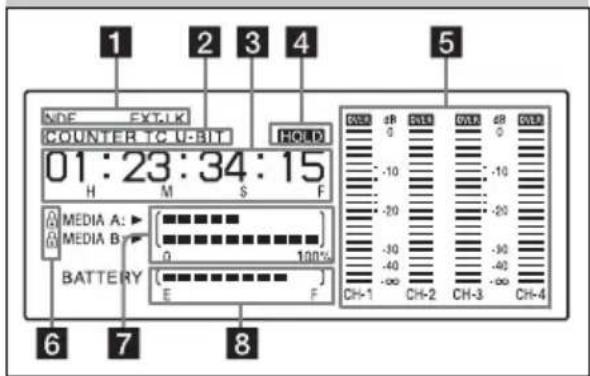

Panneau LCD monochrome 33

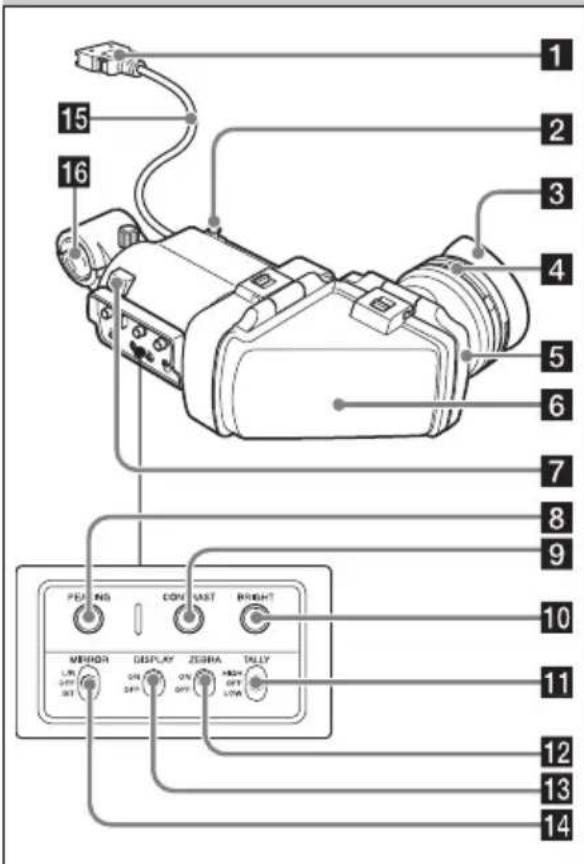

Viseur. 34

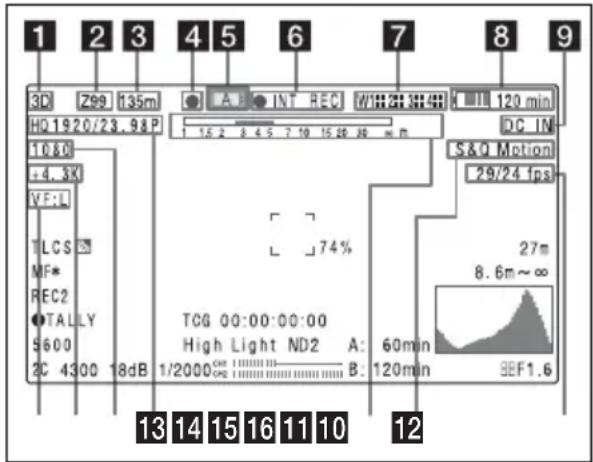

Affichage de I'ecran du viseur 35

Chapitre 2: Préparats

Preparation de l'alimentation 40

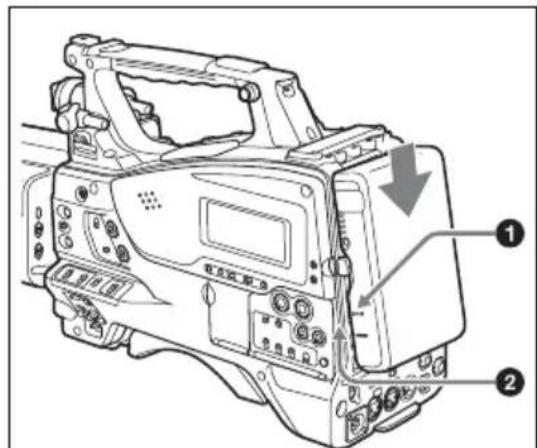

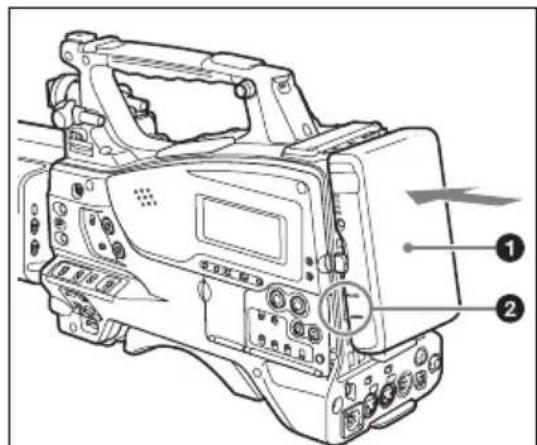

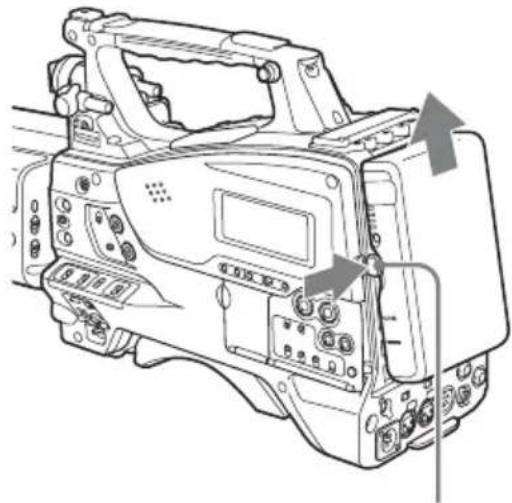

Utilisation d'un pack batterie 40

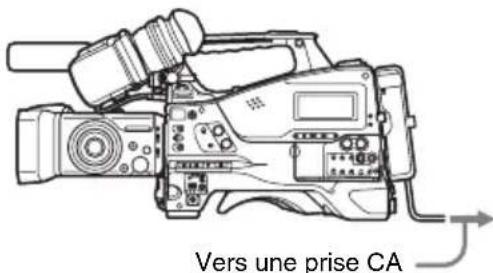

Utilisation de l'alimentation CA. 41

Fixation du viseur 41

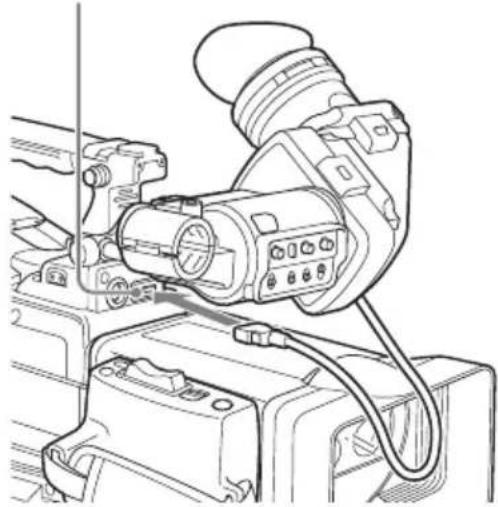

Fixation du viseur fourni 41

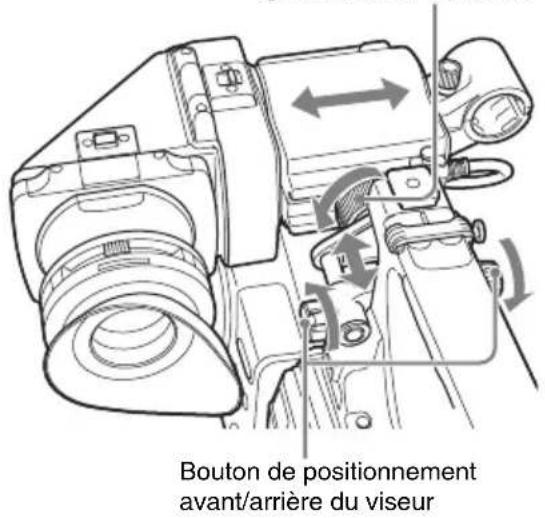

Ajustement de la position du viseur 42

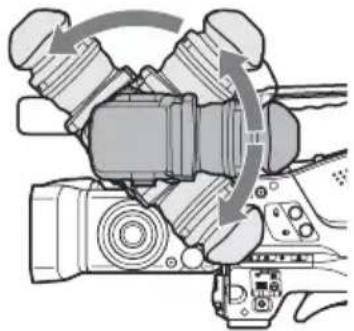

Ajustement de l'angle du viseur 42

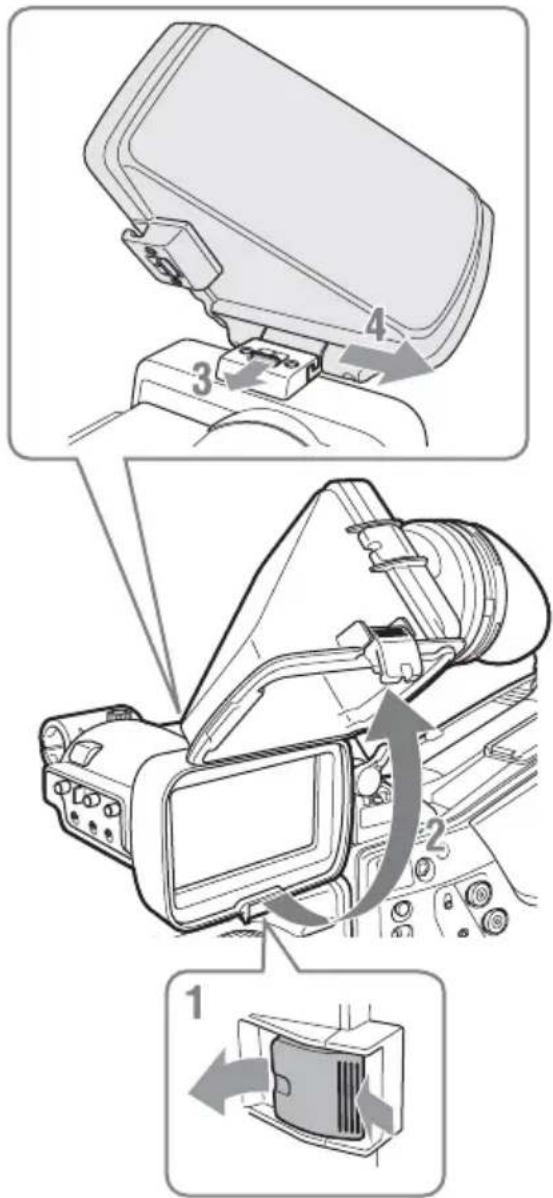

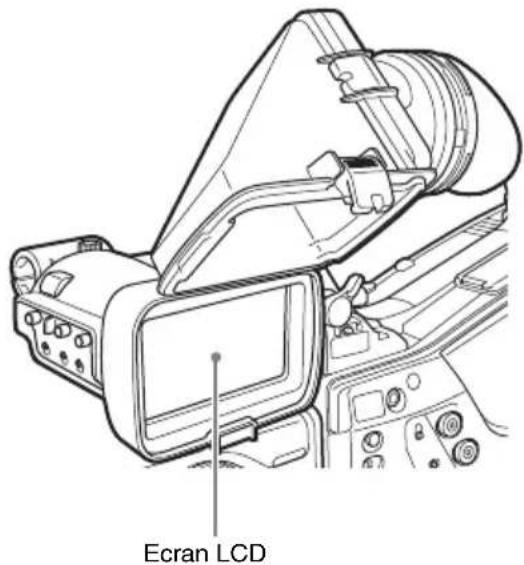

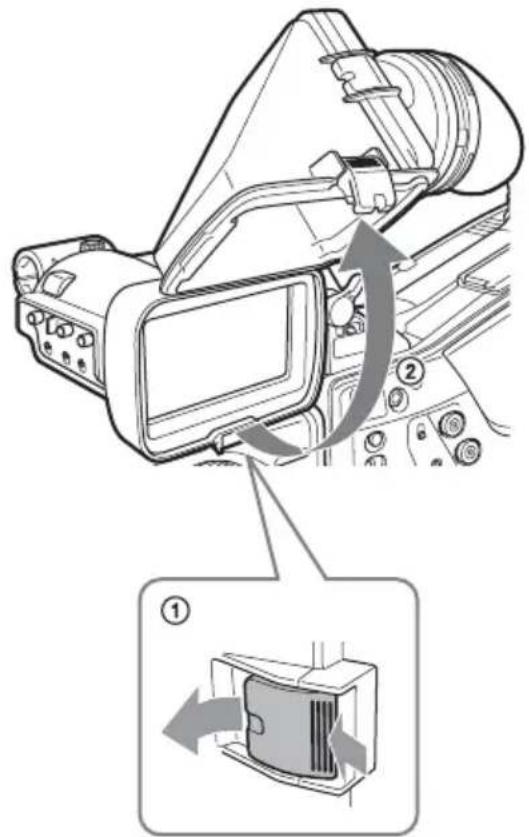

Relèvement de l'oculaire et du barillet du viseur 42

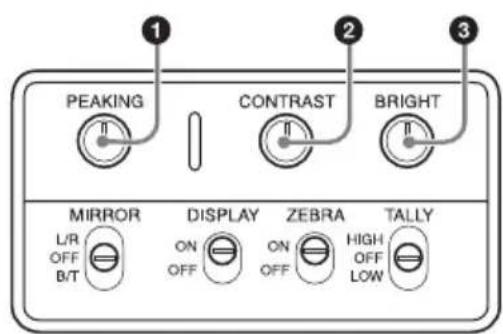

Ajustement de la mise au point et de I'ecran du viseur. 44

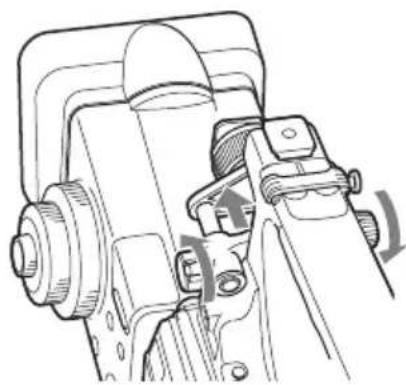

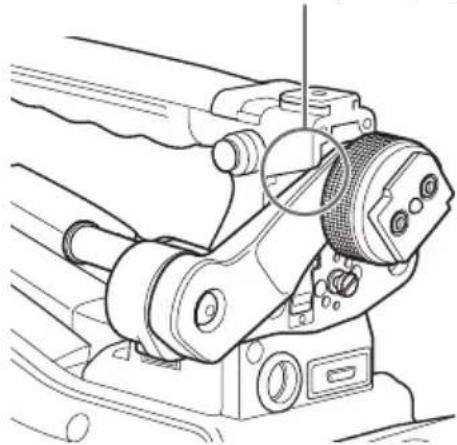

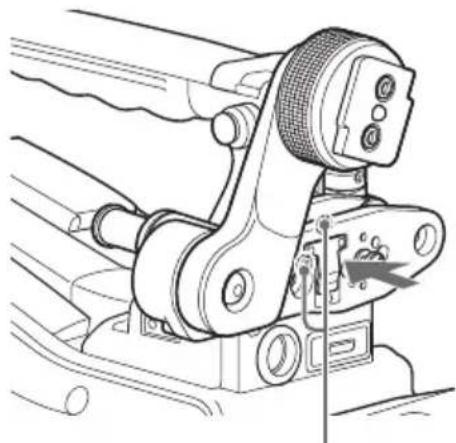

Utilisation de la bague de rotation du viseur BKW-401 45

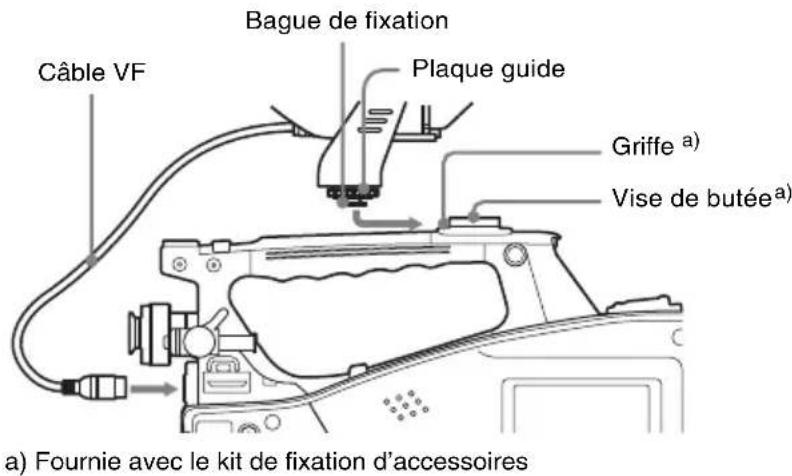

Fixation du viseur CBK-VF01 45

Fixation d'un viseur electronique de 5 pouces. 46

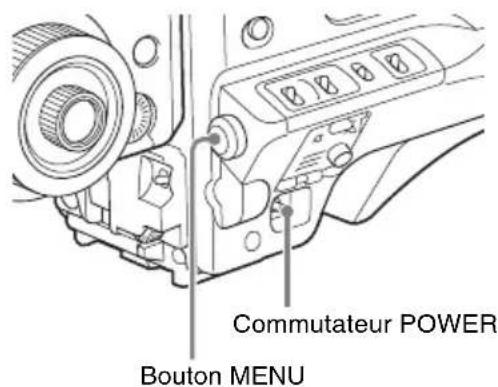

Réglage de la région d'utilisation 47

Réglage de la date et de l'heure de l'horloge interne 48

Preparation du système d'entrée audio 49

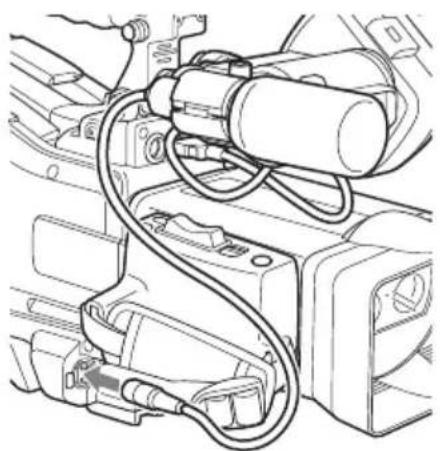

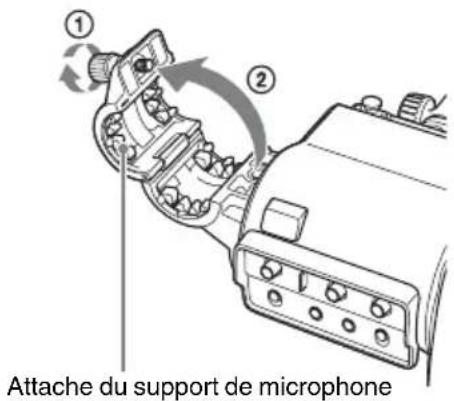

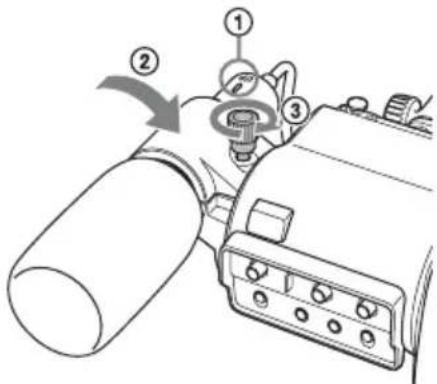

Raccordement d'un microphone au connecteur MIC IN 49

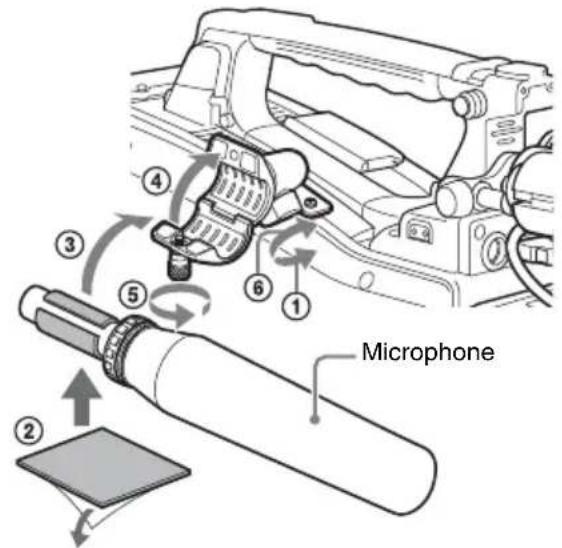

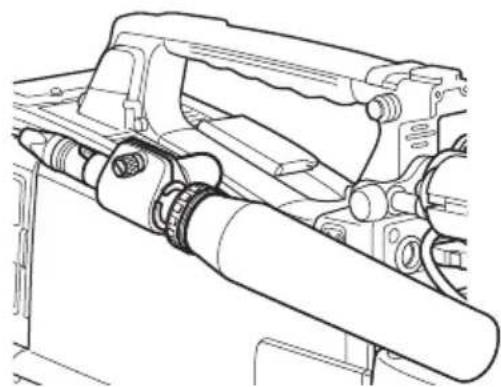

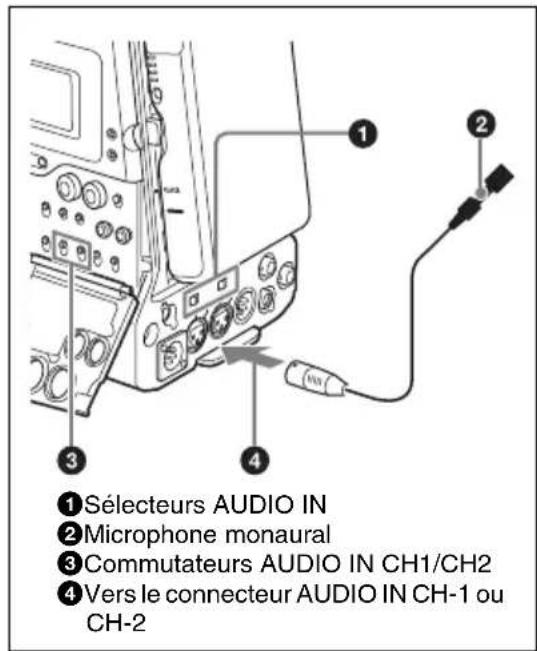

Raccordement de microphones aux connecteurs AUDIO IN 49

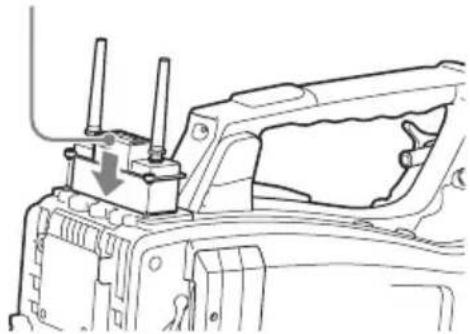

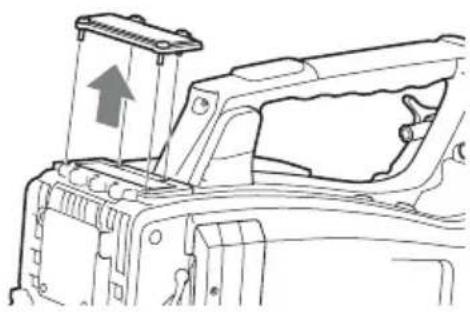

Fixation d'un tuner portable UHF (pour un système de microphone UHF sans fil). 50

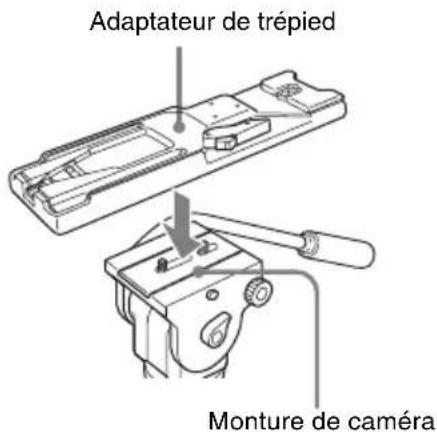

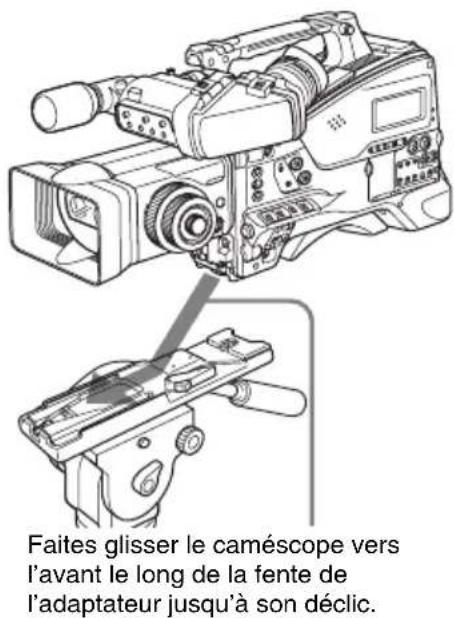

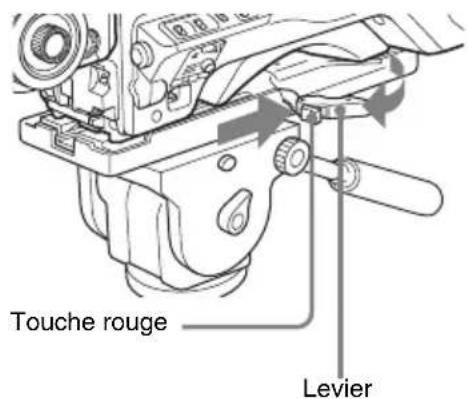

Montage du trépied. 51

Raccordement d'une lampe video 52

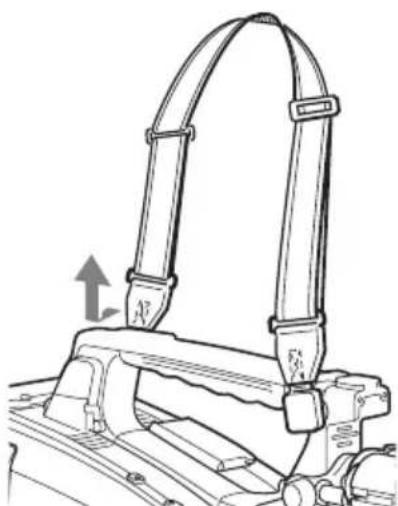

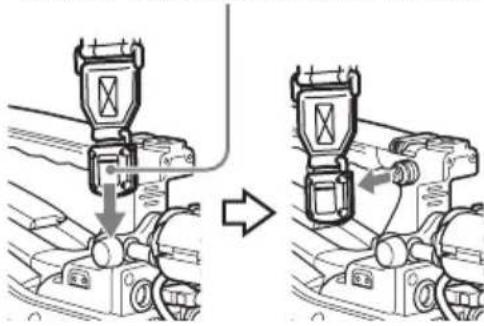

Utilisation de la bandouliere 53

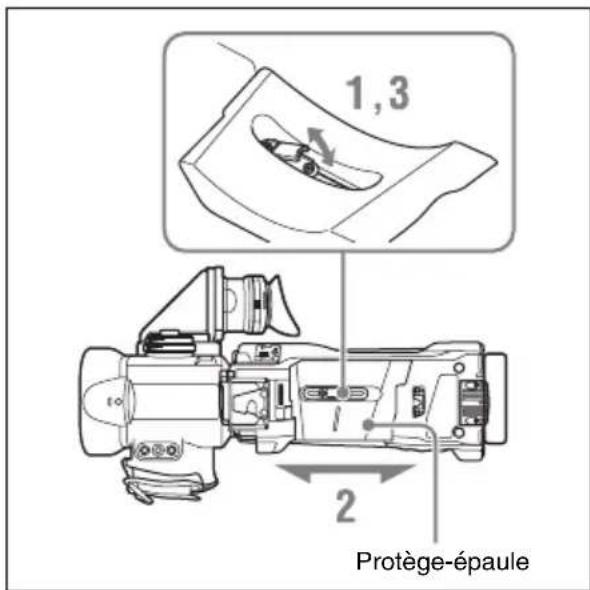

Ajustement de la position du protège-epaule 54

Chapitre 3: Ajustements et réglages

Réglage du format video 55

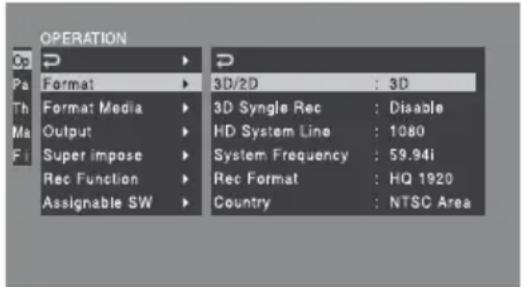

Modification du format video 56

Sélection de mode 3D ou 2D. 56

Sélection de 3D ou 2D 56

Ajustement de l'équilibre des noirs et de l'équilibre des blancs 57

Ajustement de l'équilibre des noirs 57

Ajustement de l'équilibre des blancs 58

Réglage de l'obturator électronique 60

Modes d'obturation 60

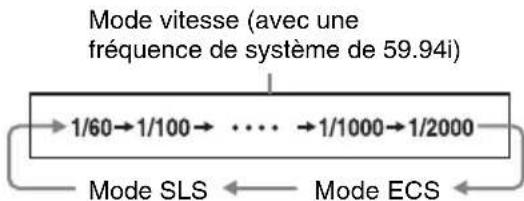

Selection du mode et de la vitesse d'obturation 61

Réglage du diaphragme 62

Modification du mode de réglage 62

Réglage du diaphragme à l'aide de la molette IRIS 62

Réglage du diaphragme à l'aide du réglage automatique de diaphragme 62

Modification de la valeur de reference pour l'ajustement automatique du diaphragme 63

Zoom 64

Utilisation de la molette ZOOM 64

Utilisation du levier de zoom 64

Ajustement de la mise au point 65

Ajustement en mode MF. 65

Ajustement en mode AF 66

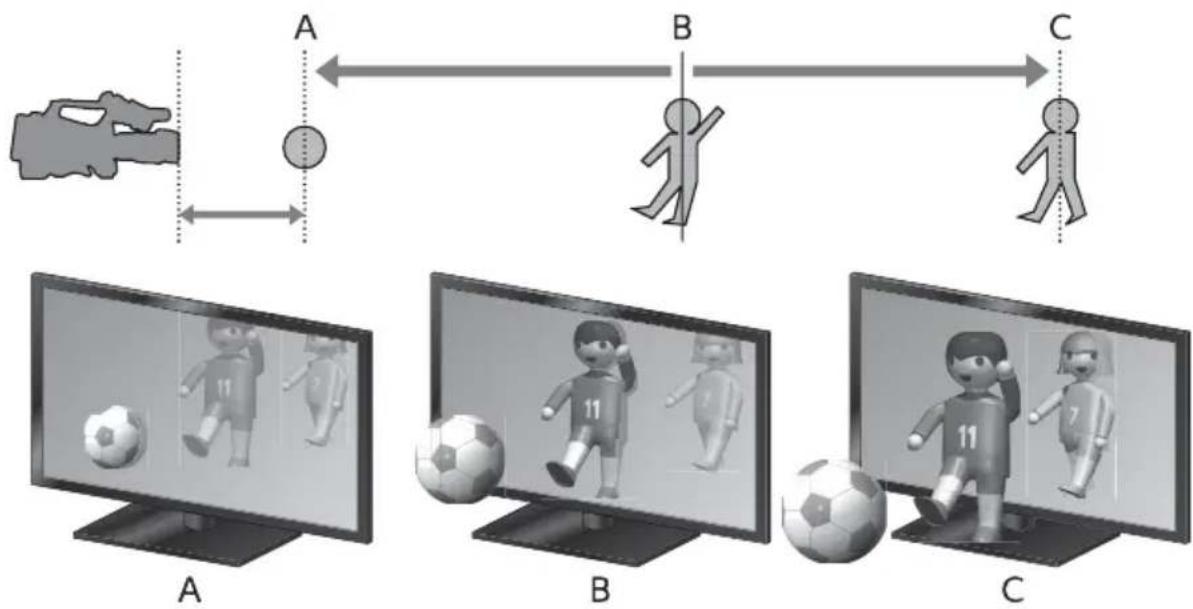

Réglage de la convergence 67

Réglage avec la molette CONVERGENCE 67

Réglage avec la touche AUTO CONVERGENCE 67

Réglage avec les commutateurs personalisables 67

Verrouillage du point de convergence 68

Modification de l'affichage du viseur 68

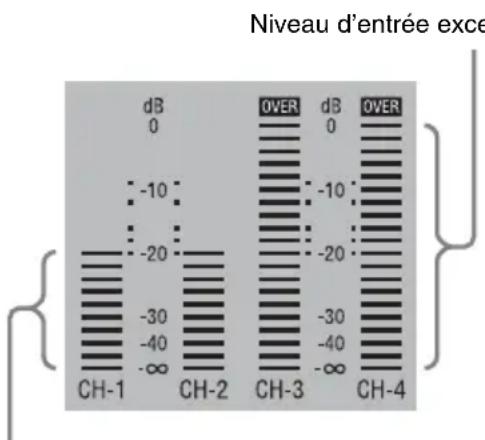

Ajustement du niveau audio 69

Ajustement manuel du niveau des entrées audio en provenance des connecteurs AUDIO IN CH-1/CH-2 69

Ajustement manuel du niveau audio du connecteur MIC IN. 70
Enregistrement audio sur les canaux 3 et 4. 70

Réglage des données temporelles 71

Réglage du code temporel. 71
Réglage des bits d'utilisateur 72

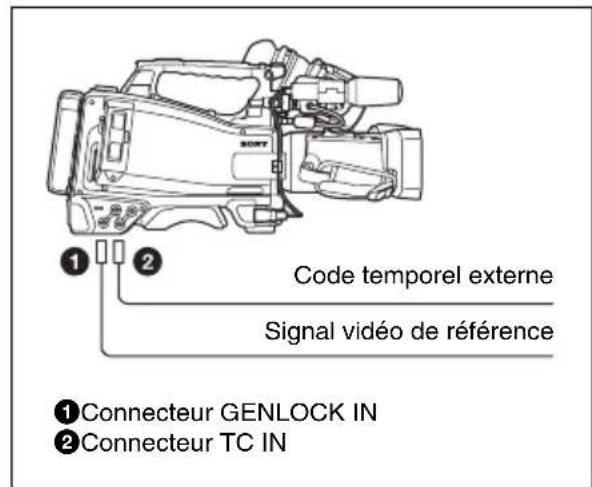

Synchronisation du code temporel. 72

Vérification des réglages du caméoscope et des informations d'objet (écrons d'objet) 74

Chapitre 4: Prise de vue

Manipulation des cartes mémoire SxS. 76

A propos des cartes mémoire SxS. 76

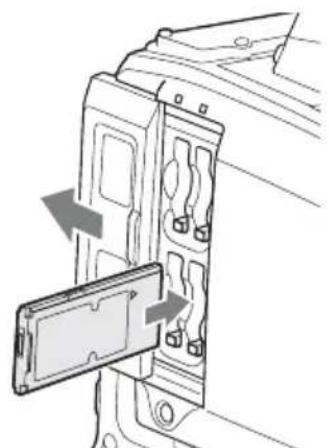

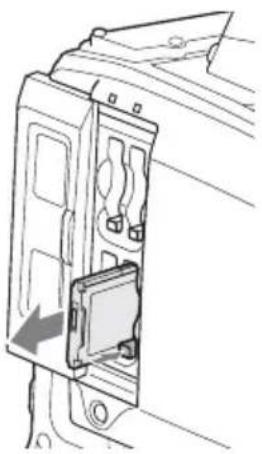

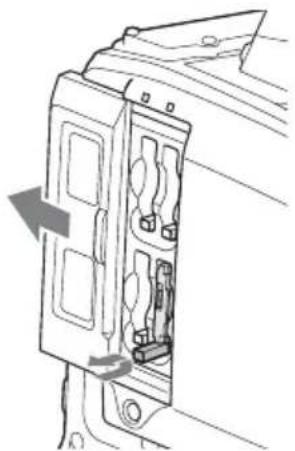

Chargement et ejection des cartes mémoire SxS 77
Selection de la carte mémoire SxS à utiliser 78
Formatage (initialisation) des cartes mémoire SxS. 79
Verification de la durée d'enregistrement restante 79
Restauration des cartes mémoire SxS 80

Opérations de base. 81

Lecture de plans enregistrés 83
Suppression de plans enregistrés 83

Opérations avancées 84

Enregistrement de repères de prise de vue 84
Réglage de repères OK 84

Démarriage d'enregistrement à partir de video pré-enregistrée (fonction de cache d'image) (mode 2D uniquement) 84

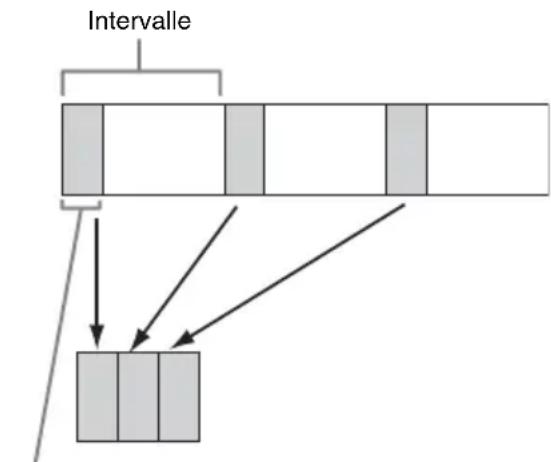

Enregistrement de video à intervalles (fonction d'enregistrement à intervalles) 86
Prise de vue d'animations image par image (fonction d'enregistrement image par image). 88
Prise de vue avec ralenti et acceléré 89
Cadrage de prises de vue avec la fonction de mixage d'image gelée. 90

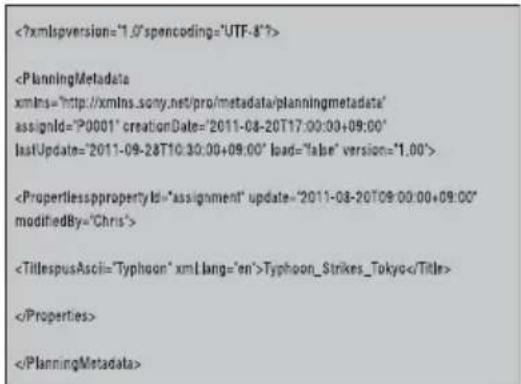

Opérations sur les métadonnées de planification 91

Chargement d'un fichier de métadonnées de planification dans la mémoire interne du caméoscope. 92
Définition des noms de plans dans les métadonnées de planification 93
Définition des noms de repères de prise de vue dans les métadonnées de planification. 94

Fonction de guide de prise de vue en 3D. 95

Affichage de la plage de distance au sujet 95

Affichage d'avertissement de profondeur 3D. 96

Affichage de l'advertisement de violation des bords 97

Affichage du quadrillage 97

Chapitre 5: Opérations sur les plans

Lecture de plans. 98

Ecran de miniatures 98

Lecture de plans 100

Utilisation de miniatures pour rechercher dans les plans. 101

Opérations sur les miniatures 103

Configuration du menu THUMBMAIL 103

Opérations de base du menu THUMBMAIL 105

Modification du type d'écran de miniatures 105

Affichage des propriétés de plan 107

Ajout et suppression de repères OK. 108

Copiede plans. 108

Suppression de plans. 109

Affichage de I'ecran de miniatures etendues 110

Affichage de 1'ecran de miniatures de repères de prise de vue.... 111

Ajout et suppression de repères de prise de vue 111

Modification des images d'index de plans 112

Chapitre 6: Menu et réglages détaillés

Organisation et niveaux du menu de configuration 113

Organisation du menu de configuration 113

Niveau du menu de configuration 113

Opérations de base du menu de configuration 114

Listedesenus 117

Menu OPERATION. 117

Menu PAINT 136

Menu MAINTENANCE. 143

Menu FILE. 159

Attribution de fonctions aux commutateurs personalisables 161

Fonctions pouvant etre attribuées au commutateur ASSIGN. 0 ... 161

Fonctions pouvant etre attribuées au commutateur ASSIGN. 2 ... 162

Fonctions pouvant etre attribuées aux commutateurs ASSIGN.

1 et 3, aux commutateurs ASSIGNABLE 4 et 5 et à la touche COLOR TEMP. 162

Fonctions pouvant etre attribuées au commutateur ASSIGN. 6 ... 164

Fonctions pouvant etre attribuées à la touche RET. 165

Attribution de fonctions aux molettes de l'objet 166

Fonctions pouvant etre attribuées aux molettes d'objectif. 166

Chapitre 7: Sauvegarde et chargement des données de réglage utilisateur

Sauvegarde et chargement de réglages 167

Sauvegarde de données de réglage 167

Chargement de données de réglage 168

Réinitialisation d'un fichier après avoir modifié son contenu...... 169

Sauvegarde et chargement de fichiers de scene 169

Sauvegarde de fichiers de scene. 169

Chargement de fichiers de scene 170

Chapitre 8 : Raccordement de dispositifs externes

Raccordement de moniteurs externes 171

Opérations sur les plans avec un ordinateur 173

Utilisation du logement ExpressCard d'un ordinateur 173

Connexion USB à un ordinateur 173

Edition de plans 3D avec MPES-3D01. 175

Chapitre 9 : Maintenance

Test du caméscope 176

Maintenance 176

Nettoyage du viseur 176

Remarque à propos de la borne de batterie 176

Réglage des erreurs d'objet gauche/droit 177

Correction a un seul point 177

Correction à plusieurs points 177

Réglage de la longueur fiscale 178

Avertissements de fonctionnement 179

Indication d'erreur. 179

Indication d'ajretissement 180

Annexe

Remarques importantes sur le fonctionnement 187
Remplacement de la batterie de l'horloge interne 189

Caracteristiques techniques. 190

Généralités 190
Bloc de camera. 190
Bloc audio 191
Affichage. 191
Bloc de support 191
Entrées/sorties 191
Bloc d'objectif. 192
Accessoires fournis 192
Equipement supplémentaire recommendé 192

Listede composants et accessoires en option 194

Licence MPEG-2 Video Patent Portfolio 195

A propos des polices Bitmap. 195
A propos de OpenSSL 196
Index 199

Avant-propos

Avant l'utilisation

Après l'achat du caméoscope 3D à mémoire à semiconductores PMW-TD300, avant de le faire fonctionner, il est nécessaire de régler la région d'utilisation.

(Tant que ces réglages ne seront pas effectuels, le caméscope ne fonctionnera pas.)

Pour plus de détails sur ces réglages, consultez « Réglage de la région d'utilisation » (page 47).

Remarque

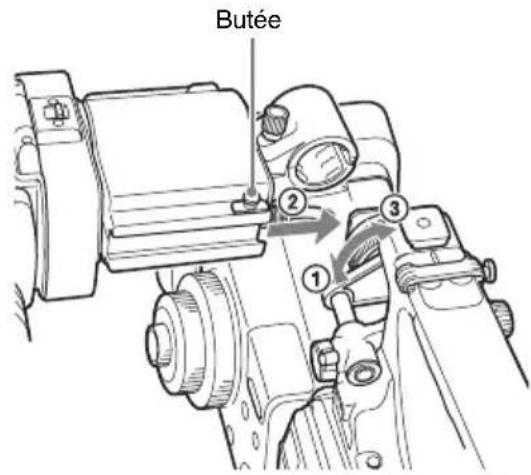

Avant la fixation/le retrait des composants ou accessoires en option au/du PMW-TD300 (appele « le caméscope »), veillez àmettre le caméscope hors tension.

Visionnage de video en 3D

• Le visionnage de video en 3D filmée à l'aide de ce caméoscope sur un moniteur 3D peut cause des symptômes d'inconfort comme une fatigue oculaire, une fatigue générale ou des nausees. Nous vous recommendons de faire des pauses régulières lors vous regardez de la video en 3D. La durée et la fréquence des pauses nécessaires varient selon les personnes. Il convient donc à chaque personne d'en juger par elle-même. Si vous notez des signes d'inconfort, arrêtez de regarder de la video en 3D et attendez que les symptômes se dissipent, et consultez votre médecin si nécessaire. En outre, veuillez suivre les instructions fournies avec le logiciel ou le matériel racordé au caméoscope. De plus, le sens de la vision des jeunes enfants (en particulier les enfants de moins de 6 ans) est toujours au stade de développement Avant de laisser de jeunes enfants regarder de la video en 3D, veuillez consulter un bédiatre ou un ophtalmologiste. Un enfant doit toujours être survillez par un adulte responsable de façon à ce que les précautions mentionnées ci-dessus soient respectées.

• La perception de la video en 3D varie selon les individus.

Caracteristiques

Le caméoscope est un caméoscope d'épaule à mémoire HD comportant des capteurs d'image CMOS « Exmor » Full HD (1920 × 1080) de type 1/2 (diagonale 8 mm ( 11/32 de pouce)), gauche/ droite indépendants.

Système d'objetif fixe, double

Emploie un objectif de type fixe, double ne nécessitant pas d'axe optique gauche/droite, angle de vue, ou réglages de qualité d'image de sorte que vous pouvez demarrer directement la prise de vue.

Commande de convergence

Le point de convergence essentiel peut être régé entre environ 1,2m (de la surface de l'objectif) et l'infini pour les représentations d'image en 3D. Lors de la prise de vue, vous pouvez aligner le point de convergence avec la position de mise au point à l'aide de la commande à une touche. De même, la distance inter axiale est fixe à 45~mm , permettant de capturer les images 3D de pleine largeur.

Opération à molette triple unique

Le caméscope utilise une molette triple unique pour le réglage de zoom, de diaphragme et de convergence et qui synchronise le fonctionnement des deux objectifs gauche et droit.

La fonction attribuée à chaque molette peut aussi être personnalisée.

Fonction de guide de prise de vue en 3D

Cette fonction affiche dans le viseur un guide de la distance au sujet ajusté pour éviter la génie occasionnée par la parallax qui devient trop large entre les objectifs gauche et droit. Elle affiche aussi un averissement si la parallax au sujet devient trop large. Ceci permet de faire des prises de vue en 3D plus naturelles et qui peuvent être visualisées comfortsment.

Vous pouvez aussi visualiser les images en 3D dans le viseur à l'oeil nu et le caméscope accepte plusieurs formats d'affichage pour vérifier l'anaglyphe et autre parallaxe.

Sortie d'image en 3D vers des péripériques externes

L'appareil est équipé de sortie doubles HD-SDI et peut sorting des signaux individuels d'image gauche/droite. De plus, l'une des sortie accepte le 3G-SDI pour la sortie des deux signaux d'image gauche/droite rassemblés par paire.

Les images en 3D peuvent aussi être sorties sous format côte à côte des connecteurs HDMI ^1) et HD-SDI.

1) Les termes HDMI et HDMI High-Definition Multimedia Interface, ainsi que le logo HDMI, sont des marques ou des marques déposées de HDMI Licensing LLC aux États-Unis et dans d'autres pays.

Cartes mémoire SxS comme support d'enregistrement

Le caméoscope employe les cartes mémoire SxS à haute performance utilisées dans les apparèils de la série XDCAM EX comme support de stockage. Les images gauche et droite sont synchronisées et enregistrées dans deux cartes mémoire SxS. Il y a quatre logements pour carte mémoire, deux pour chaque côté gauche et droit permettant d'enregistrer sur deux cartes mémoires. Vous pouvez enregistrer environ 6 heures d'images en 3D avec le chargement de quatre cartes mémoire SxS de 64 GB.

Légère et faible consommation électrique

Les caractéristiques de conception, comme les capteurs d'image CMOS, les circuits intégrés de traitement de signal video personnelisé et l'enregistrement sur carte mémoire SxS permettent un fonctionnement avec une consommation électrique de 32 W ou moins. La légèrete (5,5 kg (12 lb 2 oz)) et le centre de gravité bas du caméoscope facilitent son transport sur l'épaule tout en garantissant une stabilité exceptionnelle.

Enregistrement HD à l'aide du codec « MPEG-2 Long GOP »

Le caméoscope enregistre des images HD 1920 × 1080 , 1440 × 1080 et 1280 × 720 à l'aide du codec de compression « MPEG-2 Long GOP ». Il offre un choix de débits binaires : 35 Mbps (mode HQ) ou 25 Mbps (mode SP). Grâce à un format de compression efficace, le caméoscope enregistre des images HD de haute qualitépendant une longue durée d'enregistrement, d'environ 200 minutes à 35 Mbps (mode HQ) ou d'environ 280 minutes à 25 Mbps (mode SP) sur une seule carte mémoire SxS de 64 Go.

Prise en charge de plusieurs formats

Le caméoscope prend en charge l'enregistrement au format entrelacé (1080/59.94i ou 1080/50i), au format progressif (1080/29.97P, 1080/23.98P, 720/59.94P, 720/29.97P, 720/23.98P ou 1080/25P, 720/50P, 720/25P) et offre par conséquent la polyvalence requise pour l'enregistrement HD dans le monde entier. (Pour 23.98P, l'enregistrement en fréquence native est possible.) Il peut émettre des signaux HD convertis en SD par conversion descendante.

Une variété de fonctions pour obtenir des performances améliorées dans différentes conditions de prise de vue

• Filtres ND optiques et filtrés CC électriques
• Gamma hyper
• Fonction d'obturation lente
• Fonction d'enregistrement image par image
• Fonction à intervalles (enregistrement à intervalles)
• Fonction ralenti et acceléré
• Fonction de mixage d'image gelée
• Fonction de grossissement de la mise au point
• Commutateurs personnalisables
  Viseur LCD couleur haute résolution de 3,5 pouces
  Commande à distance
  Mode de prise de vue en 2D

Prise en charge de LAN sans fil

Vous pouvez connecter ce camoscope à un ordinateur par l'intermédiaire d'un LAN sans fil (connexion Wi-Fi) en raccordant l'adaptateur Wi-Fi CBK-WA01 en option au connecteur de dispositif externe.

Une connexion Wi-Fi vous permet de transférer des métadonnées de planification à partir d'un ordinateur sur ce caméoscope et de transférer des plans et d'autres fichiers à partir d'un ordinateur sur ce caméoscope. Vous pouvez également utiliser la fonction de journalisation en direct pour transférer des données AV proxy sur un ordinateur pendant la prise de vue, pour la journalisation de la vente en cours de prise de vue.

Intégration des fonctionnalités uniques de la série XDCAM EX

Le caméscope hérite des fonctions de chaîne de production de la série XDCAM EX, y compris l'affichage des miniatures et la gestion des métadonnées, et les améliore en intégrant une interface homme-machine perfectionnée.

Sites Web XDCAM EX

Pour plus d'informations sur XDCAM EX, rendez-vous sur le site Web Sony produits professionnels.

Images en 3D

Lorsque les personnes regardent des objets, l'œil gauche et l'œil droit voient l'objet à un angle légarement différent et donc, les images projetées dans l'œil droit et l'œil gauche sont différentes. La différence dans les images vues par l'œil gauche et l'œil droit est appelée parallaxe. En composant une image dans la tête à partir des images des yeux gauche et droit, une personne désigne la profondeur et l'effet stéréoscopique.

Les images en 3D utilisent cette technique pour afficher les sujets en trois dimensions. Lors de la prise de vue en 3D, les objectifs se substituient aux yeux gauche et droit pour la prise de vue des sujets avec un angle légarement différent.

Pendant la lecture, l'image de l'objet droit est visualisée par l'œil droit seulement et il en est de même pour l'œil gauche, d'ou la reconnaissance du sujet en trois dimensions dans l'esprit du téléspectateur.

Point de convergence

Lors de la prise de vue avec les objectifs gauche et droit individuellement, le point ou les axes optiques de l'objet gauche et de l'objet droit se croissant s'appelle le point de convergence. La différence (parallax) entre les images gauche et droite pour les sujets au point de convergence est zéro. Lors de la lecture, les sujets au point de convergence apparaissent aux téléspectateurs positionnés à droite de l'écran Les sujets devant le point de convergence apparaissent jaillir de l'écran, alors que ceux derrière le point de convergence apparaissent comme s'estomper au loin. Par conséquent, il est essentiel de régler correctement le point de convergence lors de la prise de vue afin de créé de manière effective la sensation de jaililissement et d'estompement.

Le point de convergence du caméoscope peut être régé dans une plage de 1,2m (4 pi.) à (infini). Vous pouvez régler le point de convergence sur la position de mise au point à l'aide d'une seule pression sur une touche, enregistrer plusieurs points de convergence et rappeler ces points lors de la prise de vue. (consultez la page 67)

Images en 3D comforts

Pour les sujets déplacés du point de convergence, plus la distance du point de convergence devient grande plus la parallaxe devient plus large. En d'autres termes, plus le sujet est proche plus il apparait jaillir et plus il est loin plus il apparait s'estomper. Si la parallaxe devient trop large, il est difficile au téléspectateur de combiner les images de gauche et de droite et l'image en 3D apparait non seulement non naturelle mais aussi peut fatiguer et incommoder les yeux en la regardant. Par conséquent, afin d'effectuer des prises de vue d'images 3D comforts pour le téléspectateur, il est essentiel de garder la taille de la parallaxe dans une plage appropriée.

Indications sur la parallax

Pour des prises de vue d'images en 3D, nous vous recommendons les points suivants comme indications sur la parallax.

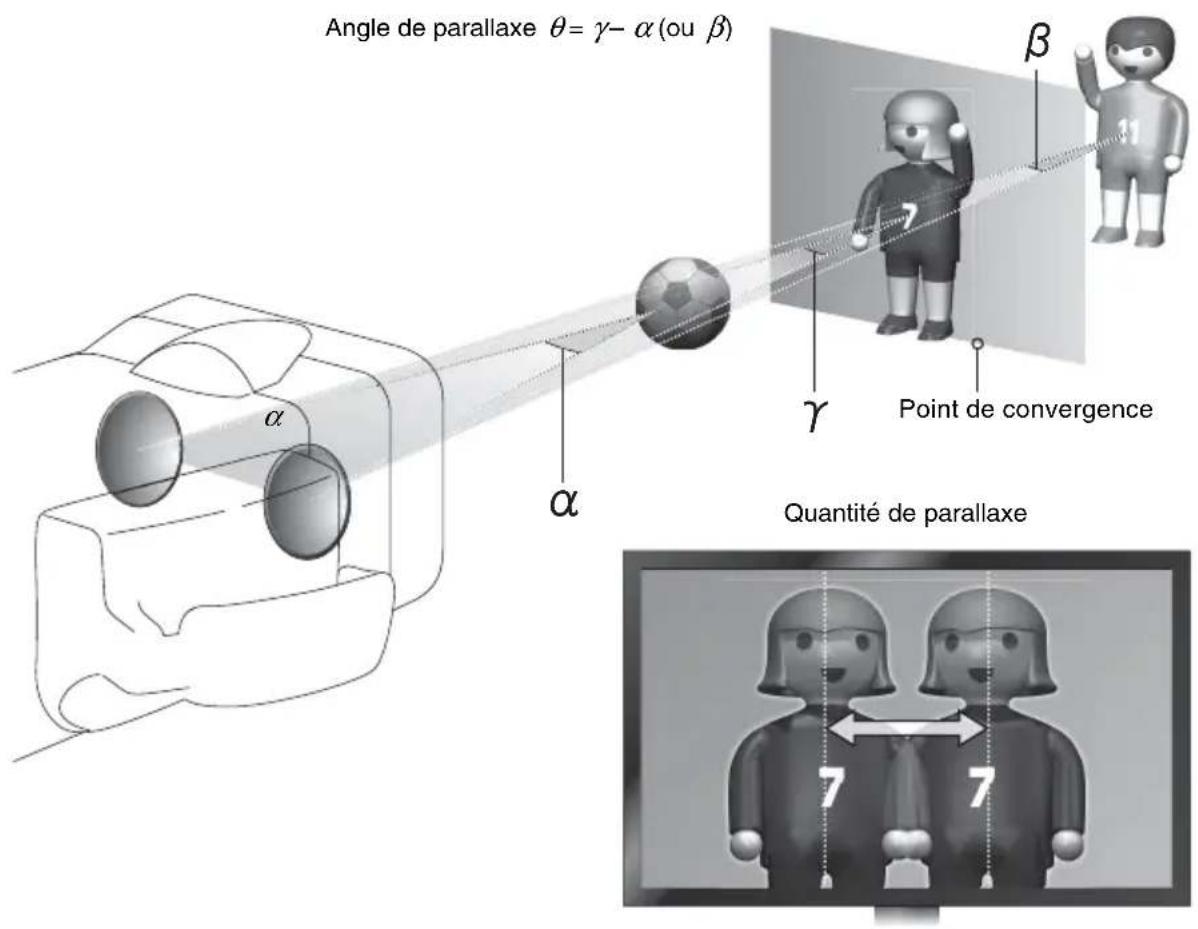

L'angle de la parallax doit être inférieur à 1^

L'angle de la parallaxe () est obtenu en soustrayant l'angle ( ou ) entre les objectifs gauche/droit à la position du sujeet de l'angle () entre les objectifs gauche/droit au point de convergence, à l'intersection des axes optiques des objectifs gauche/droit. L'angle de parallaxe est négatif pour les sujets qui apparaissent jaillir à l'écran et positif pour ceux qui apparaissent s'éloigner au loin. L'angle de la parallaxe pour des images 3D comportables est inférieur à ± 1^ .

Etant donné qu'il est difficile de mesurer l'angle de parallaxe pendant la prise de vue, il est courant d'afficher une superposition des images de gauche et de droite et de vérifier la taille du décalage de l'image (quantité de parallaxe).

Lorsque les images sont visionnées à une distance d'environ 3 fois la hauteur de l'écran, la quantité de parallaxe sur l'écran par rapport à un angle de parallaxe de 1^ est à peu près 3% de la largeur de l'écran. Lors de la prise de vue, cette indication revient à maintainir la quantité de parallaxe dans les 3% de la largeur de l'écran du viseur afin de produit des images stereoscopiques naturelles.

La quantité de parallax sur l'écran ne doit pas dépasser l'espace entre les yeux

Lorsque la quantité de parallax sur l'écran dépasse la distance entre les yeux du téléspectateur, il devient impossible de former une seule image avec les deux images gauche et droite, perturbant ainsi la sensation du téléspectateur. Etant donné que l'espace entre les yeux est un trait personnel, la règle est de garder la quantité de parallax sur l'écran inférieure à 5 cm (2 pouces). Si l'écran est petit (type 77 pouces ou moins), un angle de parallax inférieur à 1^ permet d'avoir une quantité de parallax qui ne dépasse pas 5 cm (2 pouces). Cependant, si l'écran est large (type 77 pouces ou plus), la quantité de parallax sur

l'écran augmente proportionnellement à la taille de l'écran et il devient facile de dépasser l'indication de 5cm (2 pouces). Il est donc important de prendre en considération la taille de l'écran lors de la prise de vue.

Le caméoscope affiche la distance du sujet par rapport à laamera dans le viseur pour aider àmaintenir la parallax dans une plage appropriée. Le viseur peut aussi afficher un contour coloré du sujet comme avertissement lorsque la parallax est trop large et la vision stereoscopique du sujet est difficile. Vous pouvez régler le pourcentage de la quantité de parallax de la largeur de l'écran (champ proche, champ lointain) ou bien spécifique la taille d'écran maximal comme référence pour afficher les fonctions du guide. (consultez la page 95)

Utilisation du logiciel Lecture des manuels sur CD-ROM

Le CD-ROM fourni (étiqueté « Utility Software for XDCAM ») contient l'application et le calculiel pilote de périphérique requis pour acceder aux cartes mémoire SxS à partir d'un ordinateur et pour gérer le contenu tourné avec le caméoscope.

Les informations d'installation du calcul sont fournies au format PDF.

Remarque

Voudeveezinstallerle pilote deperiphérisqueSxS sur voitré ordinateur si celui-ci est équipéd'unlogement ExpressCard et si vous souhaitez l'utiliser pour acceder aux cartes mémoire SxS.

Preparatifs

Le programme suivant doit être installé sur votre ordinateur afin de dire les documents figurant sur le CD-ROM.

Adobe Reader version 6.0 ou supérieure

Note

Si Adobe Reader n'est pas installé, vous pouvez le télécharger à l'adresse Web suivante:

http://www.adobe.com/

Adobe et Adobe Reader sont des marques commerciales de Adobe Systems Incorporated aux Etats-Unis et/ou dans d'autres pays.

Pour lire les documents

Procedez comme suit :

1 Insérez le CD-ROM dans votre lecteur de CD-ROM.

Une page de garde apparait automatique dans le navigateur.

Si toutefois cette page n' apparait pas automatique dans le navigateur, double-cliquez sur le fichier index.htm du CD-ROM.

2 Sélectionnez et cliquez sur le manuel que vous souhaitez dire.

Le fichier PDF s'ouvre alors.

Note

Selon la version d'Adobe Reader, il se peut que les fichiers ne s'affichent pas correctement. Si ceci est le cas, installez la version la plus recente que vous pouvez télécharger à l'adresse Web mentionné dans

« Préparatifs » ci-dessus.

Remarque

Si vous avez égare ou endommagé le CD-ROM, vous pouvez en acheter un nouveau pour le remplacer.

Contactez un revendeur Sony.

Localisation et fonctions des pieces et des commandes

Alimentation

1 Commutateur LIGHT

Déterminé la manière dont une lampe videoa raccordée au connecteur LIGHT (consultez la page 19) est allumée ou eteinte.

AUTO: si le commutateur POWER de la lampe video est sur ON, la lampe video s'allume automatiquement lorsque le camoscope enregistre.

MANUAL : vous pouvez allumer ou eteindre manuellement la lampe video avec son propre commutateur.

Remarque

Lorsque le caméscope est régèle pour l'enregistrement en mode de cache d'image, il n'est pas possible d'allumer la lampe avant de démarrer l'enregistrement (ou lorsque des données sont en cours de stockage dans la mémoire).

2 Commutateur POWER

Ce commutateur permet d'activer et de désactiver l'alimentation principale.

3 Connecteur DC IN (entree d'alimentation CC) (de type XLR, 4 broches, male)

Pour utiliser le caméoscope à partir d'une source d'alimentation CA, raccordez un cordon d'alimentation CC optionnel à cette borne, puis raccordez l'autre extrémité du cordon à la borne de sortie CC du BC-L70, BC-L160 ou d'un autre chargeur de batterie.

4 Connecteur DC OUT 12 V (sortie d'alimentation CC) (4 broches, femelle)

Ce connecteur alimente un tuner en diversite synthetise UHF WRR-860C/861/862 optionnel (maximum de 0,5 A).

Remarque

Ne raccordez pas d'equipement autre que ce tuner en diversite synthetise UHF.

5Griffe de fixation de la batterie

Cette griffe permet de fixer un pack batterie BP-L80S. La fixation d'un adaptateur CA AC-DN2B/DN10 permet également de faire fonctionner le camoscope sur une source d'alimentation CA.

Pour les détails, consultez « Préparation de l'alimentation » (page 40).

Pour les détails, consultez « Fixation d'un tuner portable UHF (pour un système de microphone UHF sans fil) » (page 50).

Remarque

Pour votre sécurité et afin d'assurer le fonctionnement correct du caméoscope, Sony recommende l'utilisation du pack batterie BP-L80S.

Fixation d'accessoires

1 Point de fixation de la bandoulière

Ces points de fixation permettent d'insteller la bandoulière fournie (consultez la page 53).

2Griffe de fixation d'accessoires

Cette griffe permet de fixer un accessoire optionnel, comme une lampe video (consultez la page 52).

3Levier de positionnement avant/arrive du viseur

Pour ajuster la position avant/arierre du viseur, desserrez ce levier et le bouton LOCK. Avec l'ajustement, desserrez ce levier et le bouton LOCK.

4 Bague de positionnement gauche/droite du viseur

Desserrez cette bague pour ajuster la position gauche/droit de viseur (consultez la page 42).

5Griffe de fixation du viseur

Cette griffe permet de fixer le viseur.

6 Connecteur VF (viseur) (26 broches, rectangular)

Raccordez le cable du viseur fourni ou du viseur CBK-VF01 optionnel.

7 Connecteur VF (viseur) (20 broches, rond)

Raccordez le cable du viseur de la série DXF optionnel.

Pour la connexion des péripériques de la série DXF, des pieces en option sont requises. Consultez un technicien Sony pour en savoir plus sur le raccordement du DXF-51 ou DXF-C50W.

Bouton de positionnement avant/ arrêté du viseur (bouton LOCK)

Desserrez ce bouton pour ajuster la position avant/arrête du viseur (consultez la page 42).

Fixation pour le support de microphone en option

Cette fixation permet d'installer un support de microphone CAC-12 optionnel (consultez la page 49).

10 Protège-épaule

Relevez le levier de fixation du protège-epaule pour ajuster la position avant/arrête. Ajustez la position pour un comport maximal lors de l'utilisation du caméoscope sur votre epaule (consultez la page 54).

11 Connecteur LIGHT (lampe video) (2 broches, femelle)

Vous pouvez y brancher une lampe video avec une consommation electrique maximale de 50W comme l'Anton Bauer Ultralight 2 ou une lampe equivalente (consultez la page 52).

12 Connecteur MIC IN (entree de microphone (+48V) (de type XLR, 5 broches, femelle)

Ce connecteur permet de raccorder un microphone stereo. L'alimentation (+48V) est assurée par ce connecteur.

Monture de trépied

Lors de l'utilisation du caméoscope sur un trépied, fixez-y l'adaptateur de trépied (optionnel).

Section de fonctionnement et de connecteurs

Bloc d'objet (côte gauche)

1 Touche VTR

Utilisez cette touche pour demarrer et arreter l'enregistrement. Appuyez dessus une fois pour demarrer l'enregistrement, puis une autre fois pour l'arreter.

2 Touche RET (retour video)

Vous pouvez l'utiliser comme commutateur personnalisable (consultez la page 165). Utilisez cette touche pour controller la video lorsque Lens RET est attribué à cette touche (réglage d'usine par défaut). Si vous appuyez sur cette touche pendant la pause d'enregistrement, les quelques dernières secondes enregistrées apparaissent sur l'écran du viseur (passage en revue de l'enregistrement) (consultez la page 82). Une simple pression de cette touche pendant l'enregistrement ou la lecture applique un repère Shot Mark 1, et une double pression applique un repère Shot Mark 2 (consultez la page 84).

3 Touche EXPAND FOCUS

Lorsque le réglage d'affichage de viseur est L, R ou 3D, l'image affichée s'élargit, rendant la mise au point plus facile (fonction de mise au point élargie).

Appuyez de nouveau sur la touche pour revenir sur l'écran précédent.

4 Levier de zoom

Appuyez sur le cote W pour le grand angle et sur le cote T pour le téléobjectif.
Appuyez plus fort sur le levier pour un zoom plus rapide.

5 Commutateur IRIS

AUTO: le diaphragme est ajusté automatiquement.

MANU (manuel) : pour ajuster le diaphragme à la molette IRIS.

6 Touche PUSH AUTO

Quand le commutateur IRIS est place en position MANU, appuyez sur cette touche pour un ajustement automatique instantané. Le diaphragme est ajusté automatiquement quand la touche est enforcée.

7 Connecteur REMOTE FOCUS

Se connecte à une demande de mise au point optionnelle pour une opération de télécommande de mise au point.

8 Connecteur REMOTE ZOOM

Se connecte à une demande de zoom optionnelle pour une opération de télécommande de zoom.

9 Connecteur REMOTE CONVERGENCE

Se connecte à une demande de convergence optionnelle pour une opération de télécommande de convergence.

Bloc d'objet (côte droit)

1 Touche AUTO CONVERGENCE

Appuyez sur cette touche pour régler la distance de convergence sur la distance de mise au point actuelle (consultez la page 67).

2 Molette CONVERGENCE

Tournez cette molette pour régler la distance de convergence.

Tournez la molette dans le sens des aiguilles d'une montre pour rapprocher le point de convergence et dans le sens contraire pour l'eloigner (réglage par défaut en usine).

Voussouspoucezreglerlesensdela rotationde lamolettea laide de OPERATION>DialOperation>Conv.Clockwise dans le menu deconfiguration.

Vous pouvez modifier la fonction attribuée à la molette à l'aide de OPERATION >Lens Dial >Inner dans le menu de configuration.

3 Molette FOCUS

Tournez cette molette pour régler la mise au point.

Tournez la molette dans le sens des aiguilles d'une montre pour la mise au point sur les objets proches et dans le sens contraire pour la mise au point sur les objets lointains (réglage par défaut en usine).

Vous pouvez regler le sens de la rotation de la molette à l'aide de OPERATION >Dial Operation >Focus Clockwise dans le menu de configuration.

Vous pouvez modifier la fonction attribuée à la molette à l'aide de OPERATION >Lens Dial >Mid dans le menu de configuration.

4 Molette ZOOM

Tournez cette molette pour régler le zoom. Tournez la molette dans le sens inverse des aiguilles d'une montre pour faire un zoom avant pour les prises de vue grand angle et dans le sens des aiguilles d'une montre pour faire un zoom arrêté pour les prises de vue longue distance (réglage par défaut en usine).

Vous pouvez regler le sens de la rotation de la molette à l'aide de OPERATION >Dial Operation >Zoom Clockwise dans le menu de configuration.

Vous pouvez modifier la fonction attribuée à la molette à l'aide de OPERATION >Lens Dial >Outer dans le menu de configuration.

5 ASSIGN. (personnalisable) 6 commutateur

Vous pouvez attribuer une fonction à ce commutateur à l'aide de OPERATION

Assignable SW dans le menu de configuration (consultez la page 161). La fonction de quadrillage est attribuée à ce commutateur par défaut.

6 Commutateur VF DISPLAY SELECT

Commute l'image affichée dans le viseur.

L: Affiche l'imagede I'objectif gauche, en couleur.

R: Affiche l' image de l'objectif droit, en couleur.

L + R : Affiche une superposition de l'image de l'objectif de gauche et de I'image de I'objectif de droite, en couleur, en calculant la moyenne pour chaque pixel.

L-R: Affiche l'image obtenue en soustrayant l' image de l'objectif de droite de l'image de l'objectif de gauche, en couleur.

3D: Affiche une image en 3D, en couleur.

Anaglyph : Affiche un anaglyphe.

La 3D peut être affichée dans le viseur fourni uniquement.

Seule l'image gauche ou droite peut etre affichee dans les viseurs de la série DXF.

7 Touche SHIFT

Utilisez cette touche en combinaison avec d'autres touches.

8 Molette IRIS

Pour le réglage manuel du diaphragme, réglez le commutateur IRIS sur la position MANU (manuel), puis tournez cette molette.

Tournez le cadran dans le sens des aiguilles d'une montre pour ouvrir le diaphragme et dans le sens contraire pour le fermer (réglage par défaut en usine).

Vous pouvez regler le sens de la rotation du cadran à l'aide de OPERATION >Dial Operation >Iris Clockwise dans le menu de configuration.

9 Commutateur ND SELECT (Filtre ND)

Ce selecteur permet de basculer entre les quatre filtrres ND intégrés à ce caméoscope.

Lorsqu'il est utilisé, le nouveau réglage apparait sur l'écran du viseur pendant environ trois secondes.

Réglage du** délecteur FILTER	Filtre ND
1 CLEAR
2	1/4 ND (attenue la lumière à environ 1/4)
3	1/16 ND (attenue laelightà environ 1/16)
4	1/64 ND (attenue laelightà environ 1/64)

Vous pouvez modifier un réglage du menu MAINTENANCE pour que différents réglages de l'équilibre des blancs puisent être enregistrés sur des positions différentes du/selecteur FILTER. Cela vous permet d'obtenir automatiquement un équilibre des blancs optimal pour les conditions de la prise de vue en cours, en rapport avec la sélection de contrôle.

Pour les détails, consultez « Ajustement de l'équilibre des blancs » (page 58).

10 Commutateur FOCUS

AUTO: la fonction de mise au point automatique est toujours active. Meme quand le commutateur est en position AUTO, vous pouvez ajuster manuellement la mise au point à l'aide de la molette FOCUS.

MANU (manuel) : le mode manuel permet l'ajustement de la mise au point avec la

molette FOCUS.

En mode manuel, l'ajustement de la mise au point automatique est aussi possible, en appuyant sur la touche PUSH AF.

11 Touche PUSH AF (mise au point automatique)

Quand l'ajustement de la mise au point est en mode manuel, vous pouvez utiliser la mise au point automatique pour un ajustement instantané sur le sujeit en appuyant sur cette touche.

Quand vous appuyez sur cette touche, la mise au point automatique est effectue jusqu'à ce que l'image soit nette, puis s'arrête.

Mème lorsque le commutateur FOCUS est régé sur AUTO, vous pouvez redémarrer la mise au point automatique en appuyant sur cette touche.

Remarques sur la mise au point automatique

• Dans les cas suivants, la mise au point sur le sujet peut être difficile. Si cela arrive, utilisez la mise au point manuelle.

• Si le sujet n'a pas de contraste

• Si le sujet se déplace rapidement
• Si vous filmez des sources de lumières, sous l'éclairage public ou la nuit
• S'il y a des objets très lumineux proches du sujet
• Si vous filmez à travers une fenêtre
• S'il y a sur l'écran un certain nombre d'objets proches et éloignés, la mise au point peut ne pas se faire sur le sujet voulu. Dans ce cas, lorsque le sujet sur lequel vous pouze faire la mise au point est au centre de l'écran, appuyez sur la touche PUSH AF.
• ÀpRES la mise au point avec la touche PUSH AF, si vous utilisez le zoom ou ajustez le diaphragme, la profondeur de champ peut etre réduite et la mise au point peut perdre de sa nettete. Dans ce cas, appuyez a nouveau sur la touche PUSH AF.
• Si vous effectue une mise au point grand angle puis utilisez le zoom pour le téléobjectif, le sujet peut perdre sa netteté.
• Il se peut qu'il y ait un certain délambda avant que l'image soit nette lors de l'utilisation du mode d'obturation lente.

Remarque sur la vitesse de zoom

Selon la distance de prise de vue, la vitesse de zoom peut diminuer au fur et à mesure que l'objet se rapproche du téléobjectif.

Avant

1 Touche REC START (démarrage de l'enregistrement)

Appuyez sur cette touche pour démarrer l'enregistrement. Appuyez à nouveau sur cette touche pour arrêté l'enregistrement. L'effet est le même que celui de la touche REC.

2 Selecteur SHUTTER

Réglez ce sélecteur sur ON pour utiliser l'obturatorélectronique. Placez-le sur SELECT pour basculer le réglage de la vitesse d'obturation ou du mode d'obturation. Lorsque ce commutateur est utilisé, le nouveau réglage apparait sur l'écran du viseur pendant environ trois secondes.

Pour les détails, consultez « Réglage de l'obturator électronique » (page 60).

3 Bouton MENU

Ce bouton permet de changer la sélection de l'objet ou de modifier un réglage dans le menu (consultez la page 114).

4 Commutateur AUTO W/B BAL (ajustement automatique de I'équilibre des blancs/noirs)

Ce commutateur active les fonctions d'ajustement automatique de l'équilibre d'blancs/noirs.

WHITE:ajuste automatiquelement 1'equilibre des blancs.Si le commutateur WHITE BAL

(consultez la page 25) est régé sur A ou B, le réglage de l'équilibre des blancs est stocké dans la mémoire correspondante. Si le commutateur WHITE BAL est régé sur PRST, la fonction d'ajustement automatique de l'équilibre des blancs ne fonctionne pas.

BLACK:ajuste automatiquementle palier de noir et I'équilibre des noirs.

Vous pouvez utiliser le commutateur AUTO W/B BAL même lorsque la fonction ATW (équilibre des blancs à suivi automatique) est utilisé.

Si vous placez le commutateur sur le cote WHITE une fois de plus pendant I'ajustement automatique de I'équilibre des blancs,

l'ajustement est annulé et le réglage de l'équilibre des blancs revient à la valeur d'origine.

Si vous placez le commutateur sur le cote BLACK une fois de plus pendant I'ajustement automatique de I'equilibre des noirs, I'ajustement est annulé et le reglage de I'equilibre des noirs revient à la valeur d'origine.

5Commande MIC (microphone) LEVEL

Cette commande permet d'ajuster le niveau d'entrée des canaux audio 1, 2, 3 et 4 (consultez la page 69).

Côté droit (prése de l'avant)

1 Commuteurs ASSIGN. (personnalisable) 1/2/3

Vous pouvez attribuer les fonctions souhaitees a
ces commutateurs dans OPERATION

Assignable SW du menu de configuration (consultez la page 161).
EZ Mode est attribue au commutateur ASSIGN. 1, et Off est attribue aux commutateurs ASSIGN. 2/3 comme reglage d'usine par defaut.
Les commutateurs ASSIGN.1/3 sont pourvus d'un indicateur montrant si une fonction est attribuée au commutateur (ON) ou non (OFF).

2 Touche COLOR TEMP. (température de couleur)

Appuyez sur cette touche pour l'allumer et modifier la températe de couleur pour la prise de vue (réglage d'usine par défaut). Vous pouvez l'utiliser comme commutateur personnalisable (consultez la page 161).

Bouton ALARM (ajustement du volume de la tonalité d'alarme)

Ce bouton commande le volume de la tonalité d'avertissement émise par le haut-parleur intégré ou les écouteurs optionnels. Lorsque le bouton est régèle sur le niveau minimum, aucun son ne peut être entendu.

Cependant, si l'objet MAINTENANCE >Audio >Min Alarm Volume du menu de configuration est regle sur [Set], la tonalité d'alarme est audible même si la commande de volume est reglee sur le niveau minimum.

4 Bouton MONITOR (ajustement du volume du monitcur)

Ce bouton commande le volume sonore à l'exception de celui de la tonalité d'advertissement émise par le haut-parleur intégré ou les écouteurs. Lorsque le bouton est régèle sur le niveau minimum, aucun son ne peut être entendu.

5 Commutateurs MONITOR (selection du moniteur audio)

Gracé à une combinaison des deux commutateurs, vous pouvez selectionner le son que vous voulez entendre par le haut-parleur intégré ou les écouteurs.

Position du commutateur du bas : CH-1/2

Position du Sortie audio commutateur du haut

CH-1/CH-3 Audio du canal 1

MIX Audio mélange (stéreo) des canaux 1 et 2a)

CH-2/CH-4 Audio du canal 2

Position du commutateur du bas : CH-3/4

Position duSortie audio commutateur du haut

CH-1/CH-3 Audio du canal 3

MIX Audio mélange (stéreo) des canaux 3 et 4a)

CH-2/CH-4 Audio du canal 4

a) En raccordant des écouteurs stéreo à la prise EARPHONE, vous pouvez entendre l'audio en stéreo. (Dans MAINTENANCE >Audio du menu de configuration, Headphone Out doit être régle sur STEREO.)

6 Commutateur ASSIGN. (personnalisable) 0

Vous pouvez attribuer la fonction souhaitee a ce commutateur dans OPERATION > Assignable SW du menu de configuration (consultez la page 162).

Off est attribué à ce commutateur lorsque le caméscope quitte l'usinc.

Il s'agit d'un commutateur de type temporaire.

A chaque fois que vous appuyez sur le commutateur, la fonction attribuée à ce commutateur est activée ou désactivée.

7 Selecteur GAIN

Ce sélecteur permet de basculer le gain de l' amplificateur video pour l'adapter aux conditions d'éclairage pendant la prise de vue. Les gains qui correspondent aux réglages L, M et H peuvent être sélectionnés dans OPERATION >Gain Switch du menu de configuration (consultez la page 127). (Les réglages d'usine par défaut sont L = 0dB,M = 6dB et H = 12dB .) Lorsque ce commutateur est ajusté,le nouveau réglage apparait sur l'écran du viseur pendant environ trois secondes.

8 Commutateur OUTPUT/DCC (signal de sortie/commande de contraste dynamique)

Ce commutateur permet de basculer le signal video émis par le module deamera entre les deux valeurs suivantes.

BARS: émet le signal de barres de couleur.

CAM: émet le signal video capture. Lorsque ce réglage est sélectionné, vous pouvez activer et désactiver le DCC¹⁾.

1) DCC (commande de contraste dynamique): sur un arrêté-plan très lumineux avec le diaphragme ouvert et ajusté sur le sujet, les objets à l'arrêté-plan sont perdus dans le reflet. La fonction DCC supprime l'intensité élevée, rétablit la plupart des détails perdus et est particulièrement efficace dans les situations suivantes:

• Prise de vue d'un sujet à l'ombre un jour ensoleillé
• Prise de vue d'un sujet en interieur sur un arrêté-plan, à travers une fenêtre
  Toutes les scènes à contraste élevé

9 Commutateur WHITE BAL (mémoire d'équilibre des blancs)

Ce commutateur permet de commander l'ajustement de l'équilibre des blancs.

PRST:ajustelatempératuredecouleur surla valeurprédéfinie(le réglage d'usine par défaut est 3200K) .Utilisezece réglage si vous n'avoez pas le temps d'ajuster I'équilbre des blancs.

A ou B: récapère les réglages d'ajustement de l'équilibre des blancs déjà stockés en A ou B. Placez le commutateur AUTO W/B BAL (consultez la page 23) sur WHITE pour ajuster automatiquement l'équilibre des blancs et sauvégarder les réglages d'ajustement dans la mémoire A ou la mémoire B.
B (ATW ^1 ): lorsque ce commutateur est régé sur B et OPERATION >White Setting >White Switch est régé sur [ATW] dans le menu de configuration, ATW est activé. Vous pouvez utiliser le commutateur AUTO W/B BAL même lorsque ATW est utilisé.

Lorsque ce commutateur est ajusté, le nouveau réglage apparait sur l'écran du viseurpendant environ trois secondes.

1) ATW (équilibre des blancs à suivi automatique): l'équilibre des blancs de l'image filmée est automatiquement ajusté aux variations des conditions d'éclairage.

10 Commutateur MENU ON/OFF

Pour utiliser ce commutateur, ouvrez le cache.
Ce commutateur est utilisé pour afficher le menu sur l'écran du viseur ou l'écran du signal de test.
A chaque fois que vous basculesz le commutateur vers le bas, l'écran de menu est activé et désactivé. La fonction de ce commutateur est la même que celle de la touche MENU dans la section des opérations dans l'écran de miniatures.

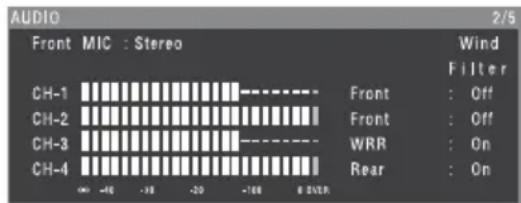

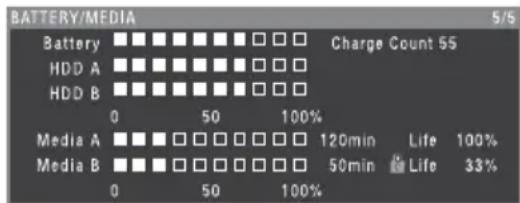

1 Commutateur STATUS ON/SEL/OFF (affichage du menu activé/sélection de page/affichage désactivé)

Commutateur MENU CANCEL/PRST (préféni)/ESCAPE

Lorsque le menu n'est pas affché, ce commutateur fonctionne comme le commutateur STATUS ON/SEL/OFF. Lorsque le menu est affché, ce commutateur fonctionne comme le commutateur MENU CANCEL/PRST/ESCAPE.

(Pour utiliser le commutateur MENU CANCEL/ PRST/ESCAPE, ouvre le cache.)

Utilisez le commutateur STATUS ON/SEL/OFF de la manière suivante.

ON/SEL : chaque fois que ce commutateur est basculé vers le haut, une fenêtre de confirmation des réglages du menu et de l'état du caméoscope apparaît sur l'écran du viseur (consultez la page 74). La fenêtre est composée de cinq pages, qui changent à chaque fois que le commutateur est basculé vers le haut. Chaque page s'affiche pendant environ 10 secondes.

OFF: pour effacer la page immédiatement après son affichage, placez ce commutateur sur la position OFF.

Utilisez MENU CANCEL/PRST/ESCAPE de la maniere suivante.

CANCEL/PRST: si vous place ce commutateur dans cette position après la modification d'un réglage dans le menu de configuration, vous affichez le message qui confirme l'annulation des réglages précédents. Si vous place ce commutateur dans la position d'origine, les réglages précédents sont annulés.

Si vous placez ce commutateur dans cette position avant la modification d'un réglage dans le menu de configuration ou après l'annulation d'une modification de réglage dans le menu de configuration, un message s'affichera pour confirmer la réinitialisation du réglage. Si vous placez de nouveau ce commutateur dans cette position, les réglages sont réinitialisés sur leurs valeurs par défaut.

ESCAPE:utilisezece commutateur lorsque la page de menu,qui possedeune structure hierarchique,est ouverte.Chaque fois que le commutateur est place dans cette position,la page revient au niveau hierarchique supérieur.

12 Cache

Ouvrez ce cache pour utiliser le commutateur
MENU ON/OFF ou le commutateur MENU
CANCEL/PRST/ESCAPE.

Côté droit (prése de l'arrête)

1 Haut parleur intégré

Le haut-parleur peut être utilisé pour contröler le son E-E 1) pendant l'enregistrement et le son de lecture pendant la lecture. Le haut-parleur fait également retentir des alarmes afin de renforcer les avertissements visuels (consultez la page 179). Si vous raccordez des écouteurs à la prise EARPHONE, le son du haut-parleur est automatiquement coupé.

1) E-E: abréviation de « Electric-to-Electric ». En mode E-E, les signaux video et audio reçus par le caméscope sont émis uniquement après leur passage à travers les circuits electriques internes. Ce mode peut être utilisé pour contrôler les signaux d'entrée.

2 Panneau LCD monochrome

Il indique la capacité restante de la batterie, la capacité restante du support, les niveaux audio, les données temporelles, etc. (consultez la page 33).

3 Indicateur WARNING

L'indicateur s'allume ou clignote lorsqu'une anomalie se produit (consultez la page 179).

4Voyant ACCESS

Ce voyant s'allume en bleu lorsque des données sont écrites ou lues sur le support d'enregistrement.

5 Couvercle de protection de la section de contrôle audio

Ouvrez-le pour acceder à la section de commande audio (consultez la page 28).

6 Cache de protection de la section des opérations dans l'écran de miniatures

Ouvrez-le pour acceder à la section des opérations dans l'écran de miniatures(consultez la page 28).

7 Indicateur et touche F REV (lecture accéléée arrière)

Cette touche permet la lecture rapide en arrêté. La vitesse de lecture change dans l'ordre × 4 × 15 × 24 chaque fois que vous appuyez sur la touche. L'indicateur s'allume lors de la lecture rapide en arrêté.

8 Indicateur et touche PLAY/PAUSE

Appuyez sur cette touche pour visualiser les images video sur l'écran du viseur. L'indicateur s'allume pendant la lecture.

Appuyez à nouveau sur cette touche pendant la lecture pour l'interrompre et obtenir une image fixe. A ce moment-là, l'indicateur clignote toutes les secondes.

Une pression sur la touche F REV ou F FWD pendant la lecture ou la pause lance la lecture rapide en avant ou en arrête.

9 Indicateur et touche F FWD (lecture accéléée avant)

Cette touche permet la lecture rapide en avant. La vitesse de lecture change dans l'ordre × 4 × 15 × 24 chaque fois que vous appuyez sur la touche. L'indicateur s'allume lors de la lecture rapide en avant.

10 Touche PREV

Cette touche permet d'acceder à la première image du plan actuel.

Si vous appuyez sur cette touche en même temps que sur la touche F REV, vous accedez à la première image du premier plan enregistré sur le support d'enregistrement.

Si vous appuyez deux fois rapidement sur cette touche, vous accedez à la première image du plan précédent ou à la première image du plan actuel (si chaque plan précédent n'este).

1 Touche STOP

Appuyez sur cette touche pour arreter la lecture.

12 Touche NEXT

Cette touche permet d'acceder à la première image du plan suivant.

Si vous appuyez sur cette touche en même temps que sur la touche F FWD, vous accedez à la première image du dernier plan enregistré sur le support d'enregistrement.

13 Touche EXPAND (fonction extension)

Si vous appuyez sur cette touche lorsque l'écran de miniatures est affiché, la durée du plan sélectionné est divisé en 12 et le premier cadre de chaque division est montré dans un autre affichage de miniatures (écran de miniatures étendues).

Pour les détails sur l'écran de miniatures étendues, reportez-vous à la page 110.

14 Touche HOLD (figeage de l'affichage)

Une pression de cette touche fige instantanément les données temporelles affichées sur le panneau LCD monochrome. (Le générateur de code temporel continue à défiler.) Une nouvelle pression de cette touche permet de revenir à l'affichage normal.

Pour plus de détails sur l'affichage du compteur, consultez page 33.

15 Touche RESET/RETURN

Cette touche réinitialise la valeur indiquée dans l'affichage du compteur temporel du panneau LCD monochrome. En fonction des régages du commutateur PRESET/REGEN/CLOCK (consultez la page 29) et du commutateur F-RUN/SET/R-RUN (consultez la page 28), cette touche réinitialise l'affichage comme suit.

Réglages des commutateurs Pour réinitialiser

Commutateur DISPLAY : Compteur à

COUNTER 0:00:00:00

Réglages des commutateurs Pour réinitialiser

Commutateur DISPLAY: Code temporel à TC 00:00:00:00

Commutateur PRESET/

REGEN/CLOCK: PRESET

Commutatour F-RUN/SET/ R- RUN : SET

Commutateur DISPLAY: Données de bits U-BIT d'utilisateur a) à Commutateur PRESET/ 00 00 00 00

REGEN/CLOCK:PRESET Commutateur F-RUN/SET/ R-RUN:SET

a) Parmi les bits de code temporel pour chaque image enregistrée sur le support, les bits pouvant etre utilisés pour enregistrer des informations utiles pour l'utilisateur comme le numero de scene, le lieu de la prise de vue, etc.

Pour les détails, consultez « Réglage des données temporelles » (page 71).

Cette touche permet de revenir à l'écran precedent lorsqu'elle est enfoncée pendant l'affichage de l'écran de miniatures, l'affichage de l'écran de miniatures étendues ou l'affichage de l'écran de miniatures de repères de prise de vue.

16 Commutateur DISPLAY

Ce commutateur fait defiler l'affichage des données du compteur temporel du panneau LCD monochrome dans l'ordre COUNTER, TC et U-BIT (consultez la page 33).

COUNTER: affiche la durée d'enregistrement/ de lecture écoulée (heures, minutes, secondes, images).

TC: affiche le code temporel.

U-BIT: affiche les données de bits d'utilisateur.

17 Touche BACKLIGHT

Cette touche active et désactive le rétroéclairage du panneau LCD monochrome. Le rétroéclairage du panneau LCD monochrome s'active lors de la première mise sous tension du caméscope après avoir quitté l'usine.

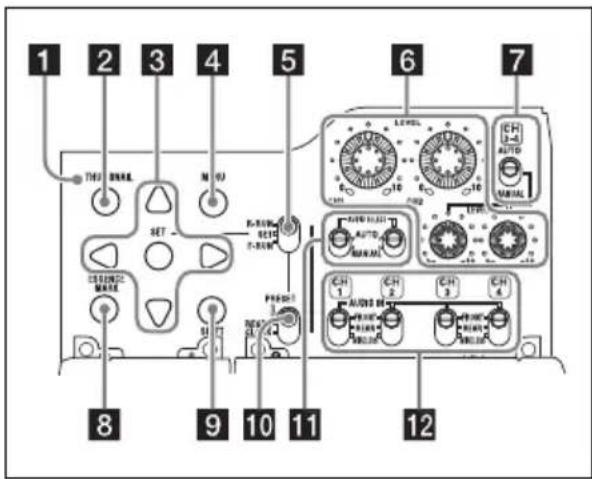

Section des opérations dans l'écran de miniatures et section de commande audio

1 Indicateur THUMBMAIL

Cet indicateur s'allume lors de I'affichage de I'ecran de miniatures.

2 Touche THUMBMAIL

Appuyez sur cette touche pour afficher l'écran de miniatures (consultez la page 98) et pour effectuer une opération sur les miniatures.

Appuyez à nouveau sur cette touche pour revenir à l'affichage original.

3 Touche SET (réglage) et touches fléchées

Utilisez ces touches pour configurer les réglages du code temporel et des bits d'utilisateur, ainsi que pour les opérations dans l'écran de miniatures (consultez la page 105).

Lorsque le menu s'affiche, appuyez sur cette touche pour selectionner un élément ou confirmer la modification du réglage.

4 Touche MENU

Chaque pression sur cette touche active et désactive l'affichage du menu de configuration. La fonction de cette touche est la même que celle du commutateur MENU ON/OFF.

5 Commutateur F-RUN/SET/R-RUN (défilament libre/réglage/défilament d'enregistrement)

Ce commutateur permet de selectionner le mode de fonctionnement du générateur de code temporel interne. Le mode de fonctionnement est regle comme indiqué ci-dessous, en fonction de la position du commutateur.

F-RUN: le code temporel continue de defiler, que le caméscope enregistre ou non. Utilisez

ce réglage lors de la synchronisation du code temporel avec un code temporel externe.

SET: règle le code temporél ou les bits d'utilisateur.

R-RUN: le code temporel ne défile que lors de l'enregistrement. Choisissez ce réglage pour avoir un code temporel continu sur le support d'enregistrement.

Pour les détails, consultez « Réglage du code temporel » (page 71) et « Réglage des bits d'utilisateur » (page 72).

6 Boutons LEVEL CH1/CH2/CH3/CH4 (niveau d'enregistrement des canaux audio 1/2/3/4)

Ces boutons permettent d'ajuster les niveaux audio à enregistrer sur les canaux 1, 2, 3 et 4 lorsque les commutateurs AUDIO SELECT CH1/CH2 et AUDIO SELECT CH 3-4 sont régles sur MANUAL.

7 Commutateur AUDIO SELECT CH 3-4 (sLECTION de la méthode d'ajustement des canaux audio 3/4)

Ces commutateurs permettent de désir la méthode d'ajustement du niveau des canaux audio 3 et 4.

AUTO:ajustementautomatique

MANUAL:ajustement manuel

8 Touche ESSENCE MARK

En appuyant sur cette touche lorsque l'affichage des miniatures d'un plan est à l'écran, vous pouvez voir l'affichage suivant des miniatures des images avec un repère de prise de vue dans ce plan, selon l'élement sélectionné dans une liste affichée à l'écran.

All: affichage des miniatures de toutes les images marquées d'un repère.

Shot Mark1: affichage des miniatures des images avec un repère Shot Mark 1

Shot Mark2: affichage des miniatures des images avec un repère Shot Mark 2

Vou pouvez également selectionner Shot Mark 0 et Shot Mark 3 à Shot Mark 9.

Si vous avez enregistré des plans en utilisant des métadonnées de planification qui définissant des noms pour Shot Mark 0 à Shot Mark 9, les noms définis sont affichés à la place des noms d' éléments ci-dessus dans la liste.

9 Touche SHIFT

Utilisez cette touche en combinaison avec d'autres touches.

10 Commutateur PRESET/REGEN (régénération)/CLOCK

Sélectionne le type de code temporel à enregistrer.

PRESET: enregistrre le nouveau code temporel sur le support.

REGEN: enregistre le code temporel en continu avec le code existant enregistré sur le support. Quel que soit le réglage du commutateur F-RUN/SET/R-RUN, le caméscope fonctionne en mode R-RUN.

CLOCK: enregistre un code temporel synchronisé avec l'horloge interne. Quel que soit le réglage du commutateur F-RUN/SET/R-RUN, le caméscope fonctionne en mode F-RUN.

11 Commutateurs AUDIO SELECT CH1/CH2 (sèlection de la méthode d'ajustement des canaux audio 1/2)

Ces commutateurs permettent de désir la méthode d'ajustement du niveau des canaux audio 1 et 2.

AUTO:ajustementautomatique

MANUAL:ajustement manuel

12 Commutateurs AUDIO IN CH1/CH2/ CH3/CH4 (selection d'entrée des canaux audio 1/2/3/4)

Ces commutateurs permettent de selectionner les signaux d'entrée audio à enregistrer sur les canaux 1, 2, 3 et 4.

FRONT: signaux d'entrée audio en provenance du microphone raccordé au connecteur MIC IN

REAR: signaux d'entrée audio en provenance d'un dispositif audio raccordé aux connecteurs AUDIO IN CH-1/CH-2

WIRELESS: signaux d'entrée audio en provenance du tuner portable UHF s'il est installé

Section supérieure et du côte gauche

1 Commutateurs ASSIGNABLE 4/5

Vous pouvez attribuer les fonctions souhaitees a ces commutateurs dans OPERATION Assignable SW du menu de configuration (consultez la page 162).

Off est attribué à ces commutateurs lorsque le caméscope quitte l'usine.

2 Connecteur USB

Ce connecteur est utilisé pourmettre ce camescape en mode de connexion USB et l'utiliser comme périphérique de stockage externe pour un ordinateur. Lorsqu'un ordinateur sans logement ExpressCard est raccordé à ce connecteur, chaque carte mémoire insérée dans leslogementsde gauche du camescape est reconnaue comme lecteur pour cet ordinateur.

3 Connecteur de dispositif externe

Ce connecteur permet de brancher un adaptateur Wi-Fi CBK-WA01 optionnel.

Le raccordement d'un CBK-WA01 vous permet d'établier une connexion Wi-Fi (connexion LAN sans fil) entre le caméoscope et un ordinateur.

Remarque

Utilisez ce connecteur uniquement pour le raccordement d'un CBK-WA01. Ne raccordez pas et n'utilisez pas un concentrateur USB ou des produits similaires.

Pour plus de détails sur l'utilisation du CBK-WA01, reportez-vous au supplément fourni sur le CD-ROM (étiquete « Manuals for Solid-State Memory 3D Camcorder »).

4 Logements pour carte mémoire SxS

Ces quatre logements acceptent des cartes mémoire SxS ou d'autres supports d'enregistrement. Les logements de gauche (A et B) enregistrrent l'image de l'objet de gauche et les logements de droite (A et B) enregistrrent l' image de l'objet de droite. Lorsque le logement A est en cours d'utilisation à gauche, le logement A est aussi utilisé à droite. Il n'est pas possible d'utiliser le logement A à gauche et le logement B à droite ou vice versa (consultez la page 77).

5Voyants ACCESS

Indique I'etat de chaque logement (consultez la page 77).

6 Touches EJECT

Pour-retirer le support d'enregistrement du logement,appuyez sur la touche EJECT pour déverrouiller,puis appuyer une nouvelle fois sur la touche.Le support sort partiellement du logement (consultez la page 78).

7 Cache des logements

Faites glisser le cache vers la gauche et la droite pour l'ouvrir et le fermer.

8 Touche SLOT SELECT (sélection de carte mémoire SxS)

Appuyez sur cette touche pour selectionner les logements à utiliser (A ou B). Les mêmes logements sont selectionnés (A ou B) pour l'utilisation à gauche et à droite (consultez la page 78).

9 Connecteur de sortie HDMI

Ce connecteur émet des signaux HDMI pour le contrôle video. Lorsqu'un moniteur videoequipe d'un connecteur d'entree de signal HDMI est raccordé a ce connecteur, vous pouvez contrcler l'imagelème (image de la camera) ou l'imagede lecture.

10 Connecteur GENLOCK IN (entree de signal de verrouillage de synchronisation) (de type BNC)

Ce connecteur recoit un signal de reférence lorsque la synchronisation du caméscope doit être verrouillée ou lorsque le code temporel doit être synchronisé avec un équipement externe. Les signaux de reférence disponibles dépendant de la fréquence de système actuelle comme illustré dans le tableau suivant.

Fréquence de système	Signaux de référence disponibles
1080/59.94i	1080/59.94i, 480/59.94i
1080/29.97P	1080/59.94i, 480/59.94i
1080/23.98P (sortie PsF)	1080/23.98PsF, 480/59.94i
1080/23.98P (sortie de conversion)	1080/59.94i, 480/59.94i
1080/23.98P (sortie Pure P)	1080/23.98P
720/59.94P	1080/59.94i, 720/59.94P, 480/59.94i
720/29.97P	1080/59.94i, 720/59.94P, 480/59.94i
720/23.98P	1080/59.94i, 720/59.94P, 480/59.94i
1080/50i	1080/50i, 576/50i
1080/25P	1080/50i, 576/50i
720/50P	1080/50i, 720/50P, 576/50i
720/25P	1080/50i, 720/50P, 576/50i

(Le verrouillage de la synchronisation pour le module deamera ne prend en charge que les signaux de synchronisation horizontale.) Utilisez l'objet MAINTENANCE >GENLOCK dans le menu de configuration pour ajuster la phase H

du verrouillage de la synchronisation (phase de signal de synchronisation horizontale).

11 Connecteur TC IN (entree de code temporel) (de type BNC)

Pour appliquer un verrouillage externe au code temporel de ce caméscope, activez l'entrée du code temporel de referencia.

Pour les détails, consultez « Réglage du code temporel » (page 71).

12 Connecteur VIDEO OUT (de type BNC)

Ce connecteur émet des signaux video pour le contrôle. Les signaux de sortie peuvent être video composite ou HD-Y selon le réglage de OPERATION > Output > Signal Format dans le menu de configuration.

13 Connecteur TC OUT (sortie de code temporel) (de type BNC)

Pour synchroniser le code temporel de ce caméoscope à celui d'un magnétoscope externe, raccordez ce connecteur au connecteur d'entrée de code temporel du magnétoscope externe.

Arrière

Indicateurs TALLY (signalisation arrriere) (rouge)

Ces indicateurs s'allument pendant l'enregistrement. Ils ne s'allument pas si le commutateur TALLY est regle sur OFF. Ces indicateurs clignotent également en cas d'avertissement (consultez la page 27). L'indicateur de signalisation a l'avant du viseur et l'indication REC sur l'écran du viseur s'allument ou clignotent de la même manière.

Pour les détails, consultez « Avertissements de fonctionnement » (page 179).

2 Commutateur TALLY

Réglez-le sur ON pour activer l'indicateur TALLY.

Vous pouvez commander le son E-E pendant l'enregistrement et le son de lecture du logement de gauche pendant la lecture. En cas d'alarme, vous pouvez entendre la tonalité d'alarme dans les écouteurs. Le haut-parleur intégré est

automatiquement coupé lors du branchement d'écouteurs dans la prise.

Vous pouvezCHOISIRentre mono ou stereo dans MAINTENANCE Audio du menu de configuration.

4 Selecteurs AUDIO IN

Sélectionnez la source audio que vous raccordeaux connecteurs AUDIO IN CH-1/CH-2.

LINE : lors du raccordement d'un amplificateur stéreo ou d'une autre source de signal audio externe

MIC : lors du raccordement d'un microphone ne nécessitant pas d'alimentation 48 V

+48V : lors du raccordement d'un microphone nécessitant une alimentation 48 V

5 Connecteur HD/SD SDI OUT (de type BNC)

Sort des signaux à 2 système gauche/droite HDSDI (avec l'audio intégré). La sortie de ce connecteur peut être activée ou désactivée à l'aide de OPERATION >Output >SDI Output dans le menu de configuration.

6 Connecteurs AUDIO IN CH-1/CH-2 (entree audio du canal 1 et du canal 2) (de type XLR, 3 broches, femelle)

Il s'agit des connecteurs d'entrée audio pour les canaux 1 et 2, auxquels vous pouvez raccarder un équipement audio ou un microphone.

7 Cache inférieur

Il est fourni pour protéger les cables raccordés aux connecteurs du panneau arrière.

En desserrant les vis qui Maintiennent le cache au bas du camoscope, vous pouze ajuster la position du cache en fonction de la taille et de la forme des fiches du microphone ou des cables audio.

Après avoir ajusté la position, serrez les vis pour fixer le cache.

8 Connecteur AUDIO OUT (de type XLR, 5 broches, âle)

Ce connecteur émet les signaux audio enregistrés sur les canaux audio 1 et 2 ou les canaux audio 3 et 4. Les signaux audio sont sélectionnés par le biais du commutateur MONITOR.

9 Connecteur REMOTE (8 broches)

Ce connecteur sert à raccorder une télécommande, qui permet de commander le caméoscope à distance.

Remarque

Avant de raccarder/débrancher la télécommande au/du caméscope, veillez à régler le commutateur POWER du caméscope sur OFF.

Panneau LCD monochrome

1 Etat du code temporel

NDF: apparait quand le code temporel non reel est selectionné.

EXT-LK: apparait lorsque le générateur de code temporel interne est verrouillé sur une entree de signal exterve via le connecteur TC IN (entree de code temporel).

2Mode d'affichage du compteur

Affiche le type d'informations à inclure dans l'affichage du compteur temporel, sélectionnées par le commutateur DISPLAY.

COUNTER: valeurs du compteur

TC : code temporel

U-BIT: données de bits d'utilisateur

3 Affichage du compteur temporel

Bascule entre l'affichage du compteur temporel, du code temporel et des données de bits d'utilisateur, en fonction de la position du commutateur DISPLAY.

Lorsque vous appuyez sur la touche HOLD pour figer la valeur du code temporel, le code temporel est affché au format indiqué ci-dessous. Lorsque vous appuyez à nouveau sur la touche HOLD pour revenir à l'affichage normal, le code temporel est affché au format normal.

Les trois points indiquent que le code temporel est affiché en mode de figeage.

4 Indication HOLD

Apparait lorsque la sortie du générateur de code temporel est affichée en mode de figeage.

5 Indicateurs de niveau audio

Indiquent les niveaux de lecture ou d'enregistrement audio des canaux 1 à 4.

6 Icone de verrou

Apparait lorsque le support d'enregistrement est protégé en écriture.

7 Indicateur de capacité restante du support

Affiche des barres indiquant la capacité restante du support d'enregistrement dans les logements.

8 Indicateur de capacité restante de la batterie

Affiche des barres indiquant la capacité restante de la batterie.

Viseur

1 Fiche

Cette fiche se raccorde au connecteur VF (26 broches) du camoscope.

2 Butée

Cette butée empêche le viseur de se detacher du caméoscope lorsque vous le faites glisser d'un côte à l'autre.

3Eillere

4 Bague d'ajustement de la dioptrie

Cette bague permet un ajustement optimal de la mise au point.

5 Oculaire

Vou puez le relever lorsque la situation le nécessite.

6 Barillet du viseur

Vous pouvez le relever ou le tournier lorsque la situation le nécessite.

7 Indicateur de signalisation

Cet indicateur s'allume lorsque I'enregistrement est demarre en appuyant sur la touche REC START, la touche VTR ou la touche VTR de la telecommande.

Lorsqu'une anomalie se produit, l'indicateur de signalisation clignote pour indiquer un averissement.

8Commande PEAKING

Pour ajuster la netteté d'image et facilititer la mise au point, tournez cette commande dans le sens des aiguilles d'une montre. Cette commande n'aaucun effet sur les signaux de sortie du caméscope.

9Commande CONTRAST

Cette commande permet d'ajuster le contraste de l'écran. Cette commande n'a aucun effet sur les signaux de sortie du caméoscope.

10Commande BRIGHT

Cette commande permet d'ajuster la luminosité de l'écran. Cette commande n'aaucun effet sur les signaux de sortie du caméoscope.

1 Commutateur TALLY

Ce commutateur commande l'indicateur de signalisation situé à l'avant du viseur.

HIGH: la luminosité de l'indicateur de signalisation est réglée sur haute.

OFF: l'indicateur de signalisation est désacté.

LOW: la luminosité de l'indicateur de signalisation est réglée sur basse.

12 Commutateur ZEBRA (motif de zébrures)

Ce commutateur commande l'affichage du motif de zébrures sur l'écran du viseur comme suit.

ON: affiche un motif de zébrues.

OFF: n'affiche pas un motif de zébrues.

13 Commutateur DISPLAY

Ce commutateur active et désactive les informations textuelles.

ON: affiche les informations textuelles.

OFF: n'affiche pas les informations textuelles.

14 Commutateur MIRROR

L'affichage de l'image sur l'écran du moniteur est inversé horizontally ou verticalément lorsque vous relevez ou tournez le barillet du viseur. Utilise ce commutateur pour commander l'affichage de l'image dans une telle situation.

L / R : inverse l'image horizontallement.

OFF: n'inverse pas l'image.

B / T : inverse l'image verticallement.

15 Câble du viseur

Support de microphone

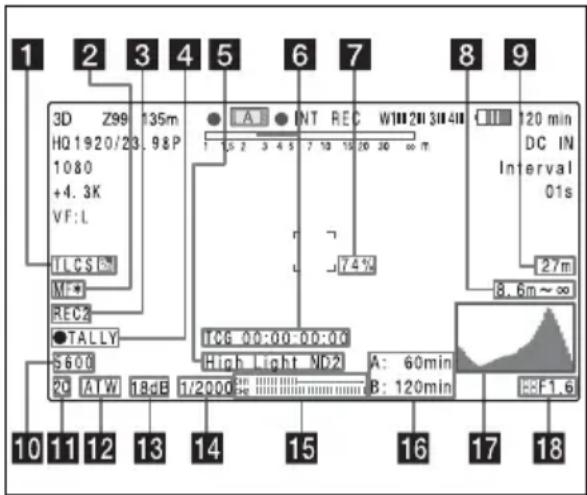

Affichage de l'écran du viseur

L'écran du viseur n'affiche pas seulement
l'image video mais également des caractères et des messages indiquant les réglages du caméoscope et son état de fonctionnement, un repère central, un repère de zone de sécurité, etc.
Lorsque l'écran du menu n'est pas affché et que le commutateur DISPLAY est sur ON, les éléments ayant été régés sur ON dans OPERATION >Super Impose du menu de configuration, ou par l'intérimédiaire des commutateurs correspondants sont affichés en haut et en bas de l'écran.

Les messages de précaution sont indiqués pendant trois secondes lorsque vous effectuez des opérations pour modifier les réglages du caméoscope. Les messages d'exécution des ajustements sont indiqués lorsque les ajustements sont en cours. Lorsque les ajustements sont terminés, les messages affichant les résultats des ajustements apparaissent pendant trois secondes. Non seulement ces indications sont affichées sur l'écran du viseur, mais un réglage de menu leur permet d'être émis en tant que signaux video. Tous les éléments pouvant être affichés sur l'écran du viseur sont enumerated ci-dessous.

Remarques

• Les unités de l'indicateur de distance sur l'écran peuvent être régles sur mètres ou pieds. Vous pouvez modifier les unités à l'aide de OPERATION >Display On/Off >Length Unit dans le menu de configuration.
• La distance affichée sur l'écran doit être utilisée uniquement comme guide.

Haut de l'écran du viseur

13D/2D

Indique le réglage 3D/2D. Lors de la lecture, « PLAY » est affiché après « 3D » ou « 2D »

2 Position de zoom

Cette zone indique la position de zoom de l'objectif zoom, dans une plage de 0 à 99.

3 Position de mise au point

Indique la position de mise au point en tant que distance de la surface de l'objectif au sujet en metres ou en pieds.

4 Indicateur de signalisation vert

Cet indicateur s'allume lorsque le camscope se trouve dans les états suivants.

• MAINTENANCE >Camera Config >HD-SDI Remote I/F est réglé sur [G-Tally] dans le menu de configuration et un signal de commande d'enregistrement est émis par le connecteur HD/SD SDI OUT.

5 Etat du support

Cette zone affiche le nom du logement pour support actuellément actif (A ou B).

6 Mode d'enregistrement/état de fonctionnement

Cette zone indique le mode d'enregistrement actuel/l'etat de fonctionnement actuel comme suit.

REC Enregistrement en cours

STBY Veille pour l'enregistrement

• CACHED Veille en mode de cache d'image

Indication	Signification
●INT REC	Enregistrement en cours en mode d'enregistrement à intervalles
●INT STBY	Veille pour l'enregistrement suivant en mode d'enregistrement à intervalles
INT STBY	Veille en mode d'enregistrement à intervalles
●FRM REC	Enregistrement en cours en mode d'enregistrement image par image
●FRM STBY	Veille pour l'enregistrement suivant en mode d'enregistrement image par image
FRM STBY	Veille en mode d'enregistrement image par image
●S&Q REC	Enregistrement en cours en mode ralenti et accéléré
S&Q STBY	Veille en mode ralenti et accéléré
●CALL	Appel en cours depuis un dispositif raccordé
►REVIEW	Pendant le passage en revue de l'enregistrement

L'indicateur clignote lorsque OPERATION > Format >3D / 2D dans le menu de configuration est regle sur 3D et que vous enregistrez vers les logements gauche ou droit uniquement.

7 Niveau de réception du récepteur sans fil

Lorsqu'un récepteur sans fil est installé dans le caméscope, « W » apparait en même temps que des indicateurs de niveau de réception à quatre segments pour chacun des canaux (1 à 4) pouvant être utilisés par le récepteur. Les indications sont les suivantes.

Dans une situation normale: le nombre de segments blancs indique la force du niveau de signal.

Sourdine (pour un récepteur analogique) ou aggravation du taux d'erreurs (pour un récepteur numérique): le nombre de segments gris indique la force du niveau de signal.

Réception de crête supérieure au niveau: « P » s'affiche au lieu des indicateurs.1)

La batterie du tuner est faible: le numero de canal et l'indicateur du canal correspondant clignotent. 1)

1) Lorsqu'un DWR-S01D en option est utilisé

8 Capacité restante/tension de la batterie

Ce qui suit s'affiche selon le type de source d'alimentation.

Type de source d'alimentation	Ce qui est affché
Batterie	Icône de capacité restante de la batterie et durée
InfoLithium
	d'enregistrement restante
Batterie Anton Bauer	Capacité restante de la batterie (indication en %)
Autre type Tension d'entrée

9 Entrée d'alimentation externe

Elle apparait lorsque l'alimentation est fournie par une source d'alimentation externe raccordée au connecteur DC IN.

10Type d'image VF

Indique le type d'image spécifiée dans le viseur.
Vous pouvez modifier l'affichage de l'image à l'aide du commutateur VF DISPLAY SELECT (consultez la page 21).

VF:L: Affiche l'imag de I'objectif gauche, en couleur.

VF:R: Affiche l'image de l'objet droit, en couleur.

VF:L+R: Affiche une superposition de l'image de l'objectif de gauche et de l'image de l'objectif de droite, en couleur, en calculant la moyenne pour chaque pixel.

VF:L-R: Affiche l'image obtenue en soustrayant l'image de l'objectif de croite de l'image de l'objectif de gauche, en couleur.

VF:3D : Affiche une image en 3D, en couleur.

VF:Anaglyph : Affiche un anaglyphe.

11 Température de couleur

Cette zone affiche une température de couleur calculée à partir du gain de R et B, dans la plage d'1,5 K à 50,0 K (par incréments de 0,1 K). Les signes +/- peuvent être affichés en fonction du réglage Offset White (consultez la page 132).

Pas d'affichage: Offset White est regle sur OFF

• : la valeur d'Offset White est supérieure à 3200 K.

• : la valeur d'Offset White est inférieure à 3200 K.

12Nombre de lignes de système

Cette zone indique le nombre de lignes de système (1080/720/576/480) de la vente en cours de lecture ou d'enregistrement.

18Format video

Cette zone indique le format de la video en cours de lecture ou d'enregistrement (consultez la page 55).

14 Indication de profondeur de champ Indication d'erreur/avertissement

Une barre indique la profondeur de champ. L'affichage peut se faire en mêtres ou en pieds, selon l'unité sélectionnée par OPERATION >Display On/Off >Length Unit dans le menu de configuration.

Un message d'erreur ou d'avertissement s'affiché ici selon la situation.

Dans cette zone, vous pouvez également afficher le nom du prochain plan à enregistrer (consultez la page 135).

15 Indication de mode d'enregistrement spécial

Ce qui suit s'affiche lorsque le caméscope est dans un mode d'enregistrement spécial.

• Frame Rec (mode d'enregistrement image par image)
• Interval Rec (enregistrement à intervalles)
  S&Q Motion (mode ralenti et acceléré)

16 Indication de réglages de mode d'enregistrement spécial

Cette indication apparait lorsque le caméscope est dans un mode d'enregistrement spécial.

Bas de I'écran du viseur

1 Mode de commande de diaphragme TLCS

Les icones suivantes s'affichent pour indiquer les modes de commande du niveau video, basés sur le système de contrôle de niveau total (Total Level Control System - TLCS).

Icône Mode de commande TLCS

Mode rétroéclairage
STD	Mode standard
	Mode spot

2 Mode d'ajustement de la mise au point

Cette zone indique le mode actuel d'ajustement de la mise au point du caméoscope.

• AF (mode de mise au point automatique)
• MF (mode de mise au point manuelle)
• MF* (mode de mise au point manuelle lorsqu'la fonction d'aide à la mise au point manuelle est activée)

3Commande de dispositif externe

REC2 s'affiche lorsque MAINTENANCE > Camera Config > HD-SDI Remote I/F est regle sur [Chara] dans le menu de configuration et un signal de commande d'enregistrement est émis par le connecteur HD/SD SDI OUT.

4Voyant rouge

S'affiche lorsqu'un signal devoyant lumineux rouge est envoyedela télécommande connectee au connecteurREMOTE.Pour l'afficher, MAINTENANCE > Camera Config Tally Select (consultez la page 152) doit etre regle sur [Remote] dans le menu de reglage.

5 Message de niveau de lumière

Une indication s'affiche avec un numero approprié de position de filtrre ND lorsque le niveau lumineux du sujet est trop élevé ou trop bas.

Code temporel Message de précaution

Cette zone indique la durée de lecture/ enregistrement écoulée, le code temporel, les données de bits d'utilisateur et d'autres informations sélectionnées par le commutateur DISPLAY (consultez la page 28).

Elle indique également un message de précaution si cela est nécessaire, lorsque vous essayez de modifier les réglages par exemple.

7 Niveau de luminosité

Cette zone indique le niveau de luminosité moyen (%) de la zone de détction.

8 Plage de distance du sujet (3D) ou etat d'enregistrement (2D)

En mode d'enregistrement 3D, affiche la plage de distance par rapport au sujet qui produit des images stéroscopiques naturelles, en mètres ou en pieds.

Affiche I'etat d'enregistrement en mode d'enregistrement 2D ou en mode 3D lors de l'enregistrement sur I'un ou I'autre logement de gauche ou de droite uniquement.

Single Rec L: Enregistrement en mode 3D vers les logements de gauche uniquement

Single Rec R: Enregistrement en mode 3D vers les logements de droite uniquement

2D Rec L: Enregistrement en mode 2D vers les logements de gauche uniquement

2D Rec R: Enregistrement en mode 2D vers les logements de droite uniquement

2D Rec L&R: Enregistrement en mode 2D vers les deux logements de gauche et de droite

2DL:Peut enregistrer en mode 2D vers les logements de gauche uniquement

2D R: Peut enregistrer en mode 2D vers les logements de droite uniquement

2D L&R: Peut enregistrer en mode 2D vers les deux logements de gauche et de droite

2D--: Ne peut pas enregister

9 Distance de convergence

Affiche la distance de la surface de l'objet au point de convergence en mètres ou en pieds.

10Filtre électrique de température de couleur

Cet élément s'affiche lorsque la fonction CC 5600K est activée.

Position de filtré

Cette zone indique le numéro de position de filtre ND actuellément sélectionné. (consultez la page 22).

Lorsque ELECTRICAL CC est attribué à un commutateur personnalisable, la position du filtre électrique (A/B/C/D) apparaît à droite de la

position du filtré ND (1 à 4), comme illustré à la page précédente.

12 Mémoire de l'équilibre des blancs

Cette zone indique la mémoire d'ajustement automatique de l'équilibre des blancs actuellement sélectionnée.

ATW: mode ATW (équilibre des blancs à suivant automatique)

W:A:mode mémoire A

W:B:mode mémoire B

W:P:mode prdefini

3200 : lorsque le commutateur personnalisable auquel la fonction Color Temp SW 3200K a été attribuée est activé

4300 : lorsque le commutateur personalisable auquel la fonction Color Temp SW 4300K a été attribuée est activé

5600 : lorsque le commutateur personnalisable auquel la fonction Color Temp SW 5600K a été attribuée est activé

6300 : lorsque le commutateur personnalisable auquel la fonction Color Temp SW 6300K a été attribuée est activé

13Valeur de gain

Cette zone indique la valeur du gain (en dB) de l'amplificateur video, telle qu'elle est définie par le selecteur GAIN.

14Obturation

Cette zone indique la vitesse ou le mode d'obturation.

Pour les détails, consultez « Réglage de l'obturator électronique » (page 60).

15Vumètres audio

Cette zone indique les niveaux audio du canal 1 et du canal 2.

16 Capacité restante du support

Cette zone indique la durée d'enregistrement restante pour chacun des supports charges dans les logements (A ou B). La durée d'enregistrement disponible au format video actuel (débit binaire d'enregistrement) est calculée en fonction de l'espace restant sur chaque support et s'affiche en minutes. Une icône de verrou apparait si le support est protégé en écriture.

Lorsqu'un support est inséré dans les deux logements gauche et droit et le caméscope est en

courds d'enregistrement ou peut enregistrer sur les deux, ceci indique le support (gauche ou droit) avec la plus courte durée d'enregistrement restante. Lorsque le caméoscope est en cours d'enregistrement ou peut enregistrer sur l'un ou l'autre logement gauche ou droit, ceci indique la durée d'enregistrement restante du support.

17 Histogramme

Il indique la distribution des pixels de la luminance video.

18Position du diaphragme

Cette zone indique la position du diaphragme et le réglage du changement de la valeur du diaphragme (valeur de référence pour le diaphragme de l'objet) (consultez la page 63). Le réglage du changement de la valeur du diaphragme est indiqué par un indicateur à quatre segments comme suit.

Valeur de référence	Indicateur
+0.25		Le segment en bas à gauche est allumé en gris.
+0.5		Les deux segments de gauche sont allumés en gris.
+0.75		Les deux segments de gauche et le segment en bas à droite sont allumés en gris.
+1		Tous les segments sont allumés en gris.
-0,25		Le segment en bas à gauche est allumé en blanc.
-0,5		Les deux segments de gauche sont allumés en blanc.
-0,75		Les deux segments de gauche et le segment en bas à droite sont allumés en blanc.
-1		Tous les segments sont allumés en blanc.

Préparation de l'alimentation

Pour des raisons de sécurité, utilisez uniquement les packs batterie et les adaptateurs CA Sony enumerated ci-dessous.

• Pack batterie au lithium-ion BP-L80S
• Alimentation CA via l'adaptateur CA AC-DN2B/DN10

ATTENTION

Il y a danger d'explosion s'il y a remplacement incorrect de la batterie.

Remplacer uniquement avec une batterie du même type ou d'un type équivalent recommendé par le constructeur.

Lorsque vous mettez la batterie au rebut, vous devez respecter la législation en vigueur dans le pays ou la région où vous vous trouvez.

Utilisation d'un pack batterie

Utilisé avec un pack batterie BP-L80S, le caméoscope peut fonctionner en continu pendant environ 270 minutes.

AVERTISSEMENT

N'exposez pas les batteries à une chaleur excessive, au soleil ou pres d'un feu par exemple.

Remarque

La durée de fonctionnement du pack batterie dépend de sa fréquence d'utilisation et de la température ambiente à laquelle il est utilisé.

Avant l'utilisation, rechargez le pack batterie à l'aide d'un chargeur de batterie adapté.

Pour plus de détails sur la procédure de chargement de la batterie, reportez-vous au manuel d'utilisation du chargeur de batterie.

Remarque sur l'utilisation du pack batterie

Si le pack batterie est chaud, il risque de ne pas se recharger complètement.

Pour fixer le pack batterie

1 Appuyez le pack batterie contre l'arrière du caméscope, en alignant les lignes qui se trouvent respectivement sur le côte du pack batterie et sur le caméscope.

BP-L80S
2Alignez ces lignes.

2 Faites glisser le pack batterie vers le bas jusqu'à ce que sa flèche « LOCK » se retrouvere au niveau de la ligne correspondante sur le caméscope.

Flèche « LOCK »
Ligne correspondante sur le camoscope

Remarque

Si le pack batterie n'est pas fixé correctement, la borne peut être endommagée.

Pour retirer le pack batterie

Tirez le pack batterie vers le haut tout en appuyant sur la touche de déverrouillage.

Touchede déverrouillage

Remarques

• Pendant l'enregistrement et la lecture (lorsque le voyant ACCESS sur le panneau l'etal croit est allumé en bleu et que le voyant ACCESS dans la section de logements pour carte est allumé en orange), faites attention de ne jamais-retirer le pack batterie.
  Assurez-vous demettre le camescope hors tension avant de remplacer le pack batterie.

Utilisation de l'alimentation CA

Montez l'adaptateur AC-DN2B/DN10 sur le caméoscope en suivant la même méthode que pour un pack batterie, puis raccordez-le à

1'alimentation CA.

L'adaptateur AC-DN2B/DN10 peut fournir une alimentation allant jusqu'à 100 W.

Fixation du viseur

DANGER

Lorsque le viseur est fixé, ne laissez pas le caméscope avec l'oculaire en face du soleil. Les rayons du soleil directs peuvent entrer par l'oculaire, se concentrer dans le viseur et provoquer un incendie.

Fixation du viseur fourni

Remarque

Pour fixer le viseur, tenez compte des points suivants.

Assurez-vous demettrele camescapehors tension avantdebrancherla fiche du viseur dans le connecteur VF du camescape (26 broches).Si vous raccordez le viseur lorsquelcamescapeest sous tension,le viseur peutnepasfonctionnercorrectement.
- Branchez fermement la fiche du viseur dans le connecteur VF du caméscope (26 broches). Si la fiche n'est pas bien branchée, du bruit peut apparaitre sur la video ou l'indicateur de signalisation peut ne pas fonctionner correctement.

1 ① Desserrez la bague de positionnement gauche/droite du viseur, ② fixez le viseur sur la griffe de fixation du viseur et ③ reisserrez la bague de positionnement gauche/droite du viseur.

2 Branchez la fiche du viseur dans le connecteur VF (26 broches).

Connecteur VF (26 broches)

Retrait du viseur

Vous pouvez detacher le viseur en suivant la procEDURE de fixation dans le sens inverse, mais il y a une étape supplémentaire à suivre : lors du retrait du viseur de la griffe de fixation, tirez la butée vers le haut.

Ajustement de la position du viseur

Pour ajuster la position gauche/droite du viseur, desserrez la bague de positionnement gauche/ droite, et pour ajuster la position avant/arriere, desserrez le bouton de positionnement avant/ arriere.

Bague de positionnement gauche/droite du viseur

Ajustement de l'angle du viseur

You pouvez ajuster l'angle du viseur.

Pour inverser l'affichage (image/indications textuelles) verticallement

Vous pouvez tournier le viseur au maximum de 180degrés dans la direction du sujet.

Lors de cette action, l'image et les informations affichées sur le viseur apparaissent à l'envers.

Pour revenir à un affichage normal, placez le commutateur MIRROR sur le panneau arriere du viseur sur B/T.

Relevement de l'oculaire et du barillet du viseur

Vous pouvez voir l'écran LCD dans le viseur ou son image inversée en relevant l'oculaire ou le barillet du viseur.

Pour afficher des images en 3D dans le viseur, soulever l'oculaire pour visionner l'image.

Cette section explique comment relever le barillet du viseur et le retarder. L'oculaire peut également être relevé et retire de la même façon.

Pour relever le barillet du viseur

Poussez la languette à la base pour déverrouiller (1) et sortir le barillet du viseur (2). Il se verrouille à la position 120 degrés.

Utilisez-le normalement dans la position verrouillée.

Meme si vous pouvez l'ouvrir davantage depuis la position de verrouillage, replaces-le en position fermée pour le verrouiller de nouveau à la position 120 degrés.

Pour retirer le barillet du viseur

1 Poussez la languette à la base pour le déverrouiller.
2 Sortez le barillet du viseur.
3 Faites glisser le bouton situé sur le dessus vers le côte opposé du barillet du viseur.
4 Retirez le barillet du viseur en le faisant glisser horizontally.

Pour inverser l'affichage (image/indications textuelles) horizontally

En plaçant le commutateur MIRROR sur le panneau arrêté du viseur sur L/R, vous pouvez inverser horizontally l'image et les informations affichées sur le viseur.

Pour fixer le pare-soleil

Vous pouvez detacher le barillet ou l'oculaire du viseur et fixer le pare-soleil pour visionner plus facilement l'image sur 1'écran LCD.

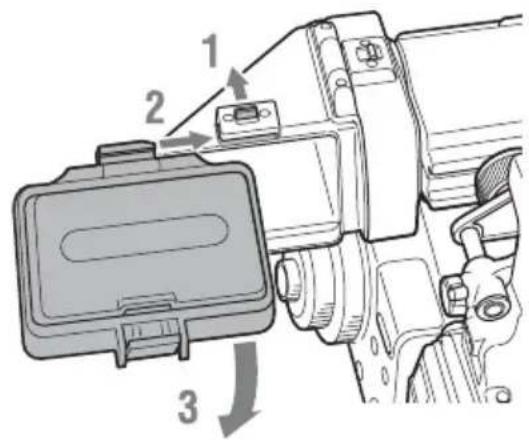

1 Glissez la touche sur le viseur pour déverrouiller.
2 Alignez la saillie sur le pare-soleil avec la rainure sur le viseur, puis glissez horizontally.
3 Baissez le pare-soileit et verrouillez à l'aide de l'agrafe inférieure.

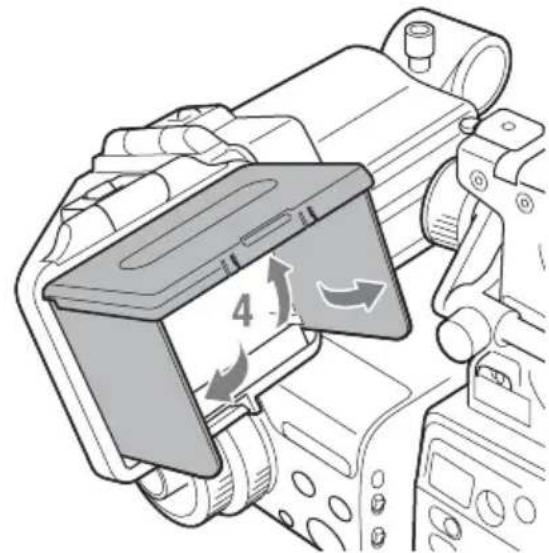

4 Ouvrez le pare-soleil et serrez en position.

Ajustement de la mise au point et de l'écran du viseur

Pour ajuster la mise au point du viseur

Tournez la bague d'ajustement de la dioptrie jusqu'à ce que l'image du viseur soit nette.

Bague d'ajustement de la dioptrie

Vous pouvez fixer un filtr de protection disponible dans le commerce, un objectif gros plan, etc. de 52mm de diametre.

Pour ajuster I'ecran du viseur

Ajustez la luminosite, le contraste et le réglage du contour de l'écran du viseur avec les commandes illustrées ci-dessous.

Commande PEAKING
2Commande CONTRAST
Commande BRIGHT

Utilisation de la bague de rotation du viseur BKW-401

En installerant la bague de rotation du viseur BKW-401 optionnelle, vous pouvez faire pivoter le viseur à l'extérieur, afin que votre jambe croite ne-heurte pas le viseur lors du transport du caméscope.

1 Desserrez les leviers de positionnement avant/arrière du viseur et les boutons de positionnement avant/arrière du viseur, puis tirez l'ensemble coulissant du viseur vers l'avant.

2 A l'aide d'une clé hexagonale d'un diamètre de 2,5 mm, retirez l'ensemble coulissant du viseur.

3 Fixez le BKW-401 avec les boulons fournis.

Boulons fournis avec le BKW-401

4 Ajustez la position avant/arrête afin que le bras du BKW-401 ne touche pas la poignée lorsqu'il est relevé.

Ajustez la position afin que le bras ne touche pas la poignée

Fixation du viseur CBK-VF01

Vousspuvez fixer le viseur CBK-VF01 optionnel de la meme maniere que le viseur fourni.

Pour les détails, consultez page 41.

Remarque

Le CBK-VF01 ne peut pas afficher des images en 3D.

Fixation d'un viseur électronique de 5 pouces

Vous pouvez fixer le viseur électronique de la série DXF optionnel (5 pouces). Pour le fixer, un kit de fixation d'accessoires (référence : A-8274-968-B) est requis.

Pour plus de détails, consultez un revendeur Sony.

Remarques

• Le viseur de 5 pouces n'est pas compatible avec l'affichage 3D ou l'affichage anaglyphe.
• Il n'est pas possible d'utiliser le viseur fourni ou le viseur CBK-VF01 avec le viseur de 5 pouces en même temps.

Retirez le cache de la poignée et place la griffe et la vis de butée du kit de fixation d'accessoires.

Réglage de la région d'utilisation

Lorsque vous utilisez le caméscope pour la première fois

La région d'utilisation n'est pas reglee en usine. Avant d'utiliser le camoscope, vousdezregler cet element. (Vos ne pouvez pas l'utiliser sans effectuer ce reglage.)

Pour régler la région d'utilisation

1 Reglez le commutateur POWER sur ON.

L'écran de réglage de la région d'utilisation apparaît dans le viseur.

2 Appuyez sur le bouton MENU.

Les réglages pour les régions d'utilisation pouvant être sélectionnées s'affichent.

3 Tournez le bouton MENU pour selectionner la région d'utilisation souhaitation.

Réglage Région d'utilisation
NTSC Area Région NTSC (pour les régions autres que le Japon)a)
NTSC(J) Area	Région NTSC (Japon)b)
PAL Area	Région PALc)

a) La sortie du signal composite de ce caméoscope est un signal NTSC avec un décollement du noir (7,5 IRE). La fréquence de système est 59.94i.
b) La sortie du signal composite de ce caméscope est un signal NTSC sans décollement du noir. La fréquence de système est 59.94i.
c) La sortie de signal composite de ce caméoscope est un signal PAL. La fréquence de système est 50i.

4 Reglez les éléments suivants.

Time Zone
- Date/Time

Consultez « Opérations de base du menu de configuration » (page 114).

5 Tournez le bouton MENU pour selectionner « Finish», puis appuyez sur le bouton MENU.

Le caméoscope est désormais prét à l'emploi.

Réglage de la date et de l'heure de l'horloge interne

Pour annuler le réglage

Avant d'executer l'objet 5, placez le commutateur MENU CANCEL/PRST/ESCAPE sur le cote CANCEL/PRST.

Vous pouvez régler ou modifier la date et l'heure de l'horloge interne. La date et l'heure sont reprises dans le code temporel.

Pour en savoir plus sur le fonctionnement des menus, consultez « Opérations de base du menu de configuration » (page 114).

1 Sélectionnez MAINTENANCE >Clock Set >Date/Time dans le menu de configuration.

2 Appuyez sur le bouton MENU.

La fenêtre de réglage Date/Time apparait.

3 Tournez le bouton MENU pour afficher la valeur souhaitation, puis appuyez sur le bouton.

La seLECTION passe a l'objet suivant vers la droite.

4 Pour continuer avec les réglages restants, repêzez l' étape 3.
5 En vous assurant d'avoir sclectionné « SET», appuyez sur le bouton MENU.

L'horloge interne est reglée sur la date et l'heure définies aux étapes 3 et 4.

Préparation du système d'entrée audio

Raccordement d'un microphone au connecteur MIC IN

Fixez le microphone fourni au support de microphone du viseur fourni.

1 Desserrez la vis (①) et ouvrez l'attache du support de microphone (②).

2 Placez le microphone dans le support de microphone.

① Placez le microphone dans le support de façon à ce que « UP » soit en haut.
② Refermez le support de microphone.
③Serrez la vis.

3 Branchez le cable du microphone dans le connecteur MIC IN, puis reglez le commutateur AUDIO IN CH1/CH2/

CH3/CH4, pour le canal sur lequel vous poulez enregistrer l'audio à partir de ce microphone, sur FRONT.

Fixez le cable du microphone à l'aide de l'attaché de cable.

Raccordement de microphones aux connecteurs AUDIO IN

Vous pouvez raccorder jusqu'à deux microphones monauraux aux connecteurs AUDIO IN CH-1/CH-2, à l'aide d'un support de microphone CAC-12 optionnel.

Vous trouverez ci-dessous la procEDURE pour la fixation d'un microphone à condensateur à electret, comme l'ECM-674/678.

Pour plus d'informations sur la maniere de fixer le CAC-12, reportez-vous à son manuel d'utilisation.

Fixez le microphone à condensateur à electret.

①Desserrez le levier de verrouillage à boule.
②Enroulez l'entretoise du microphone (type feuille, fournie avec le microphone) autour du microphone, tout enotide les feuilles protectrices des deux cotes de I'entretoise du microphone.
③ Placez le microphone dans le support de façon à ce que « UP » soit en haut.
Refermez le support de microphone.
⑤Serrez la vis.
⑥ Positionnez le microphone afin qu'il n'interfere pas avec le viseur et serrez le levier de verrouillage a boule.

2 Raccordez le cable du microphone au connecteur AUDIO IN CH-1 ou CH-2.

3 Reglez les commutateurs comme suit.

• Reglez les selecteurs AUDIO IN indiqués ci-dessous, en fonction du type d'alimentation du microphone utilisé.

Alimentation interne : MIC Alimentation externe : +48 V

• Reglez le commutateur AUDIO IN CH1/CH2 pour le canal auquel le microphone est raccordé sur REAR.

4 Basculez le niveau d'entrée pour correspondre à la sensibilité du microphone utilisé.

Basculez le niveau d'entrée en modifiant le réglage de l'élement MAINTENANCE >Audio >Rear MIC CH1/CH2 Ref dans le menu de configuration (le réglage d'usine par défaut est -60 dB). Pour les détails, consultez page 145.

Remarques

• Si le niveau d'entrée du caméoscope n'est pas reglé de manière adaptée à la sensibilité du microphone, lessons forts peuvent partager des distorsions et le rapport signal/bruit peut en être affecté.
• Des connecteurs XLR femelles (3 broches) sont insérés pour permettre aux connecteurs AUDIO IN CH-1 et CH-2 du caméoscope de fournir une alimentation fantôme 48 V. Si le cable du microphone est doté d'un connecteur femelle, utilisez un adaptateur.
• Lorsque vous démonze le support de microphone CAC-12 après l'avoir fixé au caméscope, faites attention de ne pas perdre les deux vis de fixation du CAC-12 (à l'été 1). ÀpRES le retrait du CAC-12, assurez-vous de replacer ces deux vis dans leurs emplacements d'origine.

Fixation d'un tuner portable UHF (pour un système de microphone UHF sans fil)

Pour utiliser un système de microphone UHF sans fil Sony, mettez le caméoscope hors tension puis installez l'un des tuners portables UHF suivants.

• Récepteur sans fil numérique DWR-S01D

Tuner synthétisé UHF WRR-855S
- Tuner en diversité synthétique UHF WRR-860C/ 861/862

Pour plus de détails sur ces apparèils, reportez-vous à leur manuel d'utilisation.

Remarque

Le support de montage WRR en option (référence : A-8278-057-B) est-Requis pour fixer le WRR-862.

Pour plus de détails, contactez votre revendeur ou un technicien Sony.

Pour installer le DWR-S01D ou WRR855S

1 Dévissez les quatre vis de fixation du cache du logement du récepteur/tuner portable à l'arrête du caméscope, pour enlever le cache.

2 Insérez le DWR-S01D ou WRR-855S dans le logement, puis revissez les quatre vis de fixation.

DWR-S01D ou WRR-855S

3 Réglez le sélecteur AUDIO IN pour le canal sur lequel vous VOULEZ receiveur le signal audio, sur WIRESS (consultez la page 29).

Montage du trépied

Fixez l'adaptateur de trépied VCT-14/ U14 optionnel au trépied.

2 Montez le caméscope sur l'adaptateur de trédied.

Pour-retirer le caméscope de l'adaptateur de trédipied

Maintenez enfoncée la touche rouge et tirez le levier dans le sens de la flèche.

Remarque

La broche de l'adaptateur de trépied peut rester engagée, même si le caméscope a été retire. Si c'est le cas, appuyez sur la touche rouge et déplacez le levier comme illustré ci-dessus jusqu'à ce que la broche revienne en position rentrée. Si la broche reste engagée, vous ne pourrez pas monter le caméoscope sur l'adaptateur de trépied.

Raccordement d'une lampe video

Vous pouvez utiliser la lampe video Anton Bauer Ultralight 2 ou une lampe video equivalente avec ce camoscope (alimenté en 12V avec une consommation electrique maximale de 50~W ).

• Si vous raccordez la lampe video au connecteur LIGHT sur le caméscope et si vous reglez le commutateur LIGHT sur AUTO, vous pouvez allumer et éteindre la lampe automatiquement lorsque vous démarrez et arrêtez l'enregistrement sur ce caméscope.
• La sortie du connecteur LIGHT du caméscope est commandée en 12V , même lorsque le caméscope est alimenté par une source d'alimentation supérieure à 12V (via le connecteur DC IN ou un pack batterie). La luminosite ou la température de couleur de la lampe ne change pas en fonction de l'augmentation de la tension.

Remarques

• N'utilisez pas une lampe video dont la consommation electrique est supérieure à 50 W.
• La luminosité ou la température de couleur de la lampe change lorsque la tension (fournie par le connecteur DC IN ou le pack batterie) est inférieure à 12 V.

Pour fixer la lampe video

Installes la lampe video sur la griffe de fixation d'accessoires sur la poignee du camescope et raccordez le cable de la lampe video au connecteur LIGHT.

Remarque

La griffe de fixation d'accessoires de ce caméscope est du type trou percé d^-1 / _4 de pouce. Si vous désirez la replacer par une griffe de type coulissant, utilisez le kit de fixation fourni.

Pour les informations sur l'utilisation du kit de fixation, reportez-vous au supplément fourni dans le CD-ROM « Manuals for Solid-State Memory 3D Camcorder »

Utilisation de la bandoulière

Pour fixer la bandouliere

1 Placez l'un des clips sur un des points de fixation de la bandoulière.

Tirez sur la bandouliere pour verrouiller au point de fixation.

2 Placez l'autre clip sur le point de fixation de la bandoulière situé de l'autre (:oté de la poignée, de la même manière que dans l'etape 1.

Pour-retirer la bandouliere

Appuyez ici et tirez dans la direction indiquée par la flèche pour déverrouiller.

Ajustement de la position du protège-epaule

Vous pouvez déplacer le protège-epaule vers l'avant et l'arrête sur une distance de 40mm . Cet ajustement vous permet de trouver le meilleur équilibre lors des prises de vue avec le caméscope à l'épaule.

1 Relevez le levier situé au centre du protège-epaule afin de le déverrouiller.
2 Déplacez le protège-epaule vers l'arrête ou l'avant, jusqu'à la position qui vous convient.
3 Abaissez le levier pour verrouiller le protège-epaule sur la position的选择。

Pour en savoir plus sur le fonctionnement des menus, consultez « Opérations de base du menu de configuration » (page 114).

Réglage du format video

Les formats d'enregistrement suivants peuvent être sélectionnés pour différentes combinaisons de résolution video et de fréquence de système.

Réglages de menu OPERATION >Format Format matériel (format			Taille
HD System Line Rec Format	System Frequencya)	d'enregistrement/fréquence de système)	d'image
1080 HQ 1920 59.94i HQ 1920/59.94i 1920×1080
	50i HQ 1920/50i
	29.97P HQ 1920/29.97P
	25P HQ 1920/25P
	23.98P HQ 1920/23.98P
HQ 1440 59.94i HQ 1440/59.94i 1440×1080
	50i HQ 1440/50i
	29.97P HQ 1440/29.97P
	25P HQ 1440/25P
	23.98P HQ 1440/23.98P
SP 1440 59.94i SP 1440/59.94i
	50i SP 1440/50i
720 HQ 1280 59.94P HQ 1280/59.94P 720×1280
	50P HQ 1280/50P
	29.97P HQ 1280/29.97P
	25P HQ 1280/25P
	23.98P HQ 1280/23.98P

a) 59.94i/29.97P/59.94P/23.98P : lorsque OPERATION >Format >Country dans le menu de configuration est régé sur [NTSC Area] ou [NTSC(J) Area]
50i/25P/50P : lorsque OPERATION >Format >Country dans le menu de configuration est régé sur [PAL Area]

Modification du format video

Reportez-vous au tableau ci-dessus et modifiez les réglages des éléments appropriés.

1 Sélectionnez OPERATION >Format dans le menu de configuration (consultez la page 117).

2 Tournez le bouton MENU pour selectionner I'elément a changer et appuyez sur le bouton.
3 Tournez le bouton MENU pour modifier le réglage et appuyez sur le bouton.
Un message de confirmation apparait.
4 Sélectionnez [Execute] pour executer ou [Cancel] pour annuler puis appuyez sur le bouton MENU.
5 Lorsque le réglage ou Country a été modifié, mettez le caméscope hors tension puis de nouveau sous tension.

Selection de mode 3D ou 2D

Ceci selectionne le mode d'enregistrement d'imag en 2D ou 3D.

Selection de 3D ou 2D

Sélectionnez OPERATION >Format >3D/2D dans le menu de configuration, puis sélectionner 3D ou 2D.

Lorsque 3D est selectionné, les images des objectifs gauche et droit sont enregistrées sur les cartes mémoire respectivement dans les logements gauche et droit.

Si l'une des cartes mémoire dans le logement est pleine lors de l'enregistrement 3D, le caméscope s'arrête d'enregistrer ou continue l'enregistrement sur un seul logement enregistrable, en fonction du réglage à l'aide de OPERATION >Format >3D Single Rec dans le menu de configuration.

Lorsque 2D est selectionné, les images sont enregistrées sur les logements avec les cartes mémoire insérées. Si les cartes mémoire sont insérées dans les deux logements gauche et droit, les images gauche et croite sont enregistrées sur les cartes mémoire dans les logements respectifs. Si les cartes mémoire sont insérées dans l'un ou l'autre logement gauche ou droit, les images sont enregistrées uniquement sur ces cartes mémoire.

Ajustement de l'équilibre des noirs et de l'équilibre des blancs

Pour obtenir une qualité d'image excellente dans toutes les conditions d'utilisation de ce caméoscope, il peut se révêler nécessaire dans certains cas d'ajuster l'équilibre des noirs et l'équilibre des blancs.

Les valeurs d'ajustement de l'équilibre des noirs et de l'équilibre des blancs automatiquement définies par le caméoscope et les différents réglages sont stockés dans la mémoire du caméoscope, et sont conservés même si celui-ci est mis hors tension.

Ajustement de l'équilibre des noirs

L'équilibre des noirs doit être ajusté dans les cas suivants.

Lors de la première utilisation du camoscope
- Si le caméscope n'a pas été utilisé depuis longtemps
- Si le caméscope est utilisé dans des conditions avec de fortes variations de température ambiente
- Lorsque les valeurs du sélecteur GAIN (L/M/H/ Turbo) ont été modifiées à l'aide de OPERATION >Gain Switch dans le menu de configuration.

Il n'est généralement pas nécessaire d'ajuster l'équilibre des noirs lors de l'utilisation du caméoscope après une mise hors tension.

Ajustement de l'équilibre des blancs

Ajustez toujours l'équilibre des blancs lorsque les conditions d'éclairage ont changé.

Ajustement de l'équilibre des noirs

En mode d'ajustement automatique de l'équilibre des noirs, les ajustements s'effectuent dans l'ordre suivant : palier de noir et équilibre des noirs. L'ajustement manuel de l'équilibre des noirs peut être sélectionné à partir du menu de configuration.

Remarque

L'ajustement automatique de I'équilibre des noirs est désactivé dans les cas suivants.

• Pendant l'enregistrement
• Dans les modes d'enregistrement spéciaux (cache d'image, enregistrement à intervalles, enregistrement image par image, ralenti et acceléré)
  Lorsque le mode d'obturation est SLS

1 Reglez le commutateur OUTPUT/DCC sur CAM.

2 Placez le commutateur AUTO W/B BAL sur BLACK et relâchez-le.

Le message « Executing... » apparait pendant l'execution et passes à « Done » lorsque l'ajustement est terminé. Les valeurs d'ajustement sont automatiquement sauvegardees en mémoire.

Remarques

• Pendant 1'ajustement de I'equilibre des noirs, le diaphragme est automatiquement fermé.
• Pendant l'ajustement de I'équilibre des noirs, le circuit de selection du gain est automatiquement activé et par conséquent, le scintillagement qui peut en résultat sur I'écran du viseur n'est pas une anomalie.

Si I'ajustement automatique de I'équilibre des noirs est impossible

Si l'ajustement de l'équilibre des noirs ne peut pas'être acheve normalement, un message d'erreur apparait pendant trois secondes environ sur l'écran du viseur.

Les messages d'erreur possibles sont énumérés ci-dessous.

Message d'erreur	Signification
NG: Iris Not Closed	Le diaphragme de l'objectif n'est pas fermé; l'ajustement est impossible.
NG: Timeout	L'ajustement n'a pas pu être terminé dans les limites du nombre standard de tentatives.
NG: Out of Range	La différence entre la valeur de référence et la valeur actuelle dépasse la plage autorisée.L'ajustement est impossible.

Si l'un des messages d'erreur ci-dessus est affché, essayez à nouveau d'ajuster l'équilibre des noirs.

Si le message d'erreur s'affiche encore, une verification interne est nécessaire.

Pour des informations sur cette vérification interne, reportez-vous au Manuel de maintenance.

Ajustement de l'équilibre des blancs

1 Réglez les commutateurs et选出eurs comme indiqué ci-dessous.

• Commutateur GAIN: L (réglé sur une valeur de gain aussi petite que possible)
• Commutateur OUTPUT/DCC: CAM
• Commutateur WHITE BAL: A ou B

1) Les valeurs d'ajustement sont enregistrées dans la mémoire B uniquement lorsque OPERATION >White Setting >White Switch < B> dans le menu de configuration est regle sur [Memory].

2 Reglez le selecteur FILTER en fonction des conditions d'éclairage comme suit.

3 Placez une carte d'essay blanche dans les mêmes conditions d'éclairage que le sujet à filmer et faites un zoom avant.

Vous pouvez également utiliser n'importe
quel objet blanc, comme un tissu ou un mur.
La surface blanche minimale est la suivante.

Rectangle centré sur l'écran. Les longueurs des côtés sont égales à 70% de la longueur et de la largeur de l'écran.

Remarque

Veillez à ce qu'il n'y ait pas de points brillants dans le rectangle.

4 Reglez le commutateur IRIS sur AUTO.

5 Placez le commutateur AUTO W/B BAL sur WHITE et relâchez-le.

Le message « Executing... » apparait pendant l'execution et passes à « OK: (color temperature of subject) » lorsque l'ajustement est terminé.

Les valeurs d'ajustement sont sauvegardées automatiquement dans la mémoire selectionnée à l'étépe 1 (A ou B).

Si I'ajustement automatique de I'équilibre des blancs est impossible

Si l'ajustement de I'équilibre des blancs ne peut pas'être achéve normalement, un message d'erreur apparait pendant trois secondes environ sur I'écran du viseur.

Les messages d'erreur possibles sont enumerés ci-dessous.

Message

Signification

d'erreur

NG: Low Light Le niveau video blanc est trop bas. Ouvrez le diaphragme de l'objet ou augmentez le gain.

NG: Timeout L'ajustement n'a pas pu etre terminé dans les limites du nombre standard de tentatives.

NG: High Light Le niveau video blanc est trop elevé. Réduisez l'ouverture du diaphragme de l'objet ou changez le filtré ND.

Si l'un des messages d'erreur ci-dessus est affiché, essayez à nouveau d'ajuster l'équilibre des blancs. Si le message d'erreur s'affiche encore, une vérification interne est nécessaire.

Pour des informations sur cette vérification interne, reportez-vous au Manuel de maintenance.

Si vous n'avez pas le temps d'ajuster l'équilibre des blancs

Réglez le commutateur WHITE BAL sur PRST. Cela permet de régler automatiquement l'équilibre des blancs sur 5600K (valeur d'usine par défaut) en appuyant sur la touche COLOR TEMP.

La température de couleur, sur laquelle est régèle l'équilibre des blancs lorsque la touche COLOR TEMP. est enforcée, peut être seLECTIONnée entre 3200K, 4300K, 5600K et 6300K dans l'objet OPERATION > Assignable SW du menu de configuration. Vous pouvez également attribuer des températures de couleur aux commutateurs ASSIGN. 1/3 ou aux commutateurs ASSIGNABLE 4/5.

Pour modifier la température de couleur lors du basculement des filtres ND

Vous pouvez attribuer des filtres CC électriques (correction de couleur) aux filtres ND (consultez la page 22). Cela vous permet de modifier automatiquement la température de couleur lors du bascurement des filtres ND.

1 Réglez MAINTENANCE >White Filter >ND Filter C.Temp dans le menu de configuration (consultez la page 153) sur On.
2 Pour attribuer un filtré CC électrique à la position numéro 1 du sélecteur FILTER, Sélectionnez [ND FLT C.Temp<1>]. Pour l'attribuer aux positions 2 à 4, Sélectionnez [ND FLT C.Temp<2-4>]
3 Tournez le bouton MENU pour selectionner la temperture de couleur souhaitation. Lorsque vous tournez le bouton MENU, la temperture de couleur change comme suit : 3200K 4300K 5600K 6300K.
4 Repetez les etapes 2 et 3 selon le besoin.

Pour basculer entre les filtres CC électriques avec un commutateur personnelisable

Vous pouvez attribuer la fonction de basculement entre les filtres CC électriques à un commutateur personnalisable. Cela vous permet de basculer entre les températures de couleur (3200K/4300K/5600K/6300K), ayant été attribuées à quatre positions (A à D) maximum à chaque fois que vous appuyez sur le commutateur personnalisable.
Quelle que soit l'attribution des commutateurs personnalisables, vous pouvez également basculer entre les températures de couleur attribuées à chaque position par l'intémediaire d'une télécommande RM-B150/B170/B750.

1 Sélectionnez MAINTENANCE >White Filter dans le menu de configuration (consultez la page 153).

2 Sélectionnez la position pour l'attribution du filtré CC enCHOISIGANT parmi [Electrical CC] à [Electrical CC ], puis tournez le bouton MENU pour selectionner la température de couleur souhaïée.

Lorsque you tournez le bouton MENU, la température de couleur change comme suit : 3200K 4300K 5600K 6300K.

Pour ne régler aucune température de couleur

Sélectionnez « --- » avec Electrical CC ou sélectionné.

Lorsque you appuyez sur le commutateur personnalisable, le réglage pour cette position n'est pas affché. Par exemple, si « ----- » est régèle pour une position, alors le basclement s'exécuté entre les trois positions restantes.

3 Repetez l'etape 2 selon le besoin.
4 Attribuez la fonction de basculement des filtres CC electriques (ELECTRICAL CC) à un commutateur personnalisable (consultez la page 163).

Mémoire de l'équilibre des blancs

Les valeurs stockées dans la mémoire sont conservées jusqu'à au prochain ajustement de l'équilibre des blancs, même si le caméscope est hors tension.

Le caméscope possède deux mémoires de l'équilibre des blancs, A et B. Vous pouvez sauvegarder automatiquement les valeurs d'ajustement pour chaque filtré ND dans la mémoire correspondant au réglage du commutateur WHITE BAL (A ou B). Le caméscope possède quatre filtres ND intégrés vous permettant de sauvegarder un total de huit valeurs d'ajustement (4 × 2) . Cependant, le contenu des mémoires n'est pas associé aux réglages des filtres ND dans les cas suivants.

• Lorsque le nombre de mémoires attribuées à A et à B est limité à un en réglant l'objet OPERATION >White Setting >Filter White Memory dans le menu de configuration sur Off.
• Lorsque la fonction de basculement des filtres CC électriques a été attribuée à un commutateur personnalisable ou lorsqu'une télécommande a

été raccordée. (Dans ces cas-là, le contenu de la mémoire de l'équilibre des blancs est associé aux positions des filtres CC électriques (A à D).)

De plus, lorsque l'objet OPERATION >White Setting >White Switch dans le menu de configuration est régle sur [ATW (Auto Tracing White Balance)], et le commutateur WHITE BAL est régle sur B, la fonction ATW est activée pour ajuster automatiquement l'équilibre des blancs de l'image filmée en fonction des variations des conditions d'éclairage.

Réglage de l'obturator électronique

Modes d'obturation

Les modes d'obturation utilisables avec l'obturateur électronique et les vitesses d'obturation selectionnables sont enumeratedes cidesous.

Mode standard

Sélectionnez ce mode pour la prise de vue de sujets en mouvement rapide avec peu de flou. Vous pouvez régler la vitesse d'obturation dans un des deux modes d'obturation: mode vitesse, dans lequel la vitesse est régée en secondes, et mode angle, dans lequel la vitesse est régée en degrés.

Mode vitesse

Fréquence de système	Vitesse d'obturation (unité : secondes)
59.94i	\( ^{1}_{/60}, ^{1}_{/100}, ^{1}_{/120}, ^{1}_{/125}, ^{1}_{/250}, ^{1}_{/500} \)
59.94P	\( ^{1}_{/1000}, ^{1}_{/2000} \)
50i
50P
29.97P	\( ^{1}_{/40} \text{ a)} \),\( ^{1}_{/50} \text{ a)} \),\( ^{1}_{/60} \text{ a)} \),\( ^{1}_{/100} \text{ a)} \),\( ^{1}_{/120} \text{ a)} \),\( ^{1}_{/125} \text{ a)} \)
	\( ^{1}_{/250}, ^{1}_{/500} \)/\( ^{1}_{/1000} \)/\( ^{1}_{/2000} \)
25P	\( ^{1}_{/33} \text{ a)} \),\( ^{1}_{/50} \text{ a)} \),\( ^{1}_{/60} \text{ a)} \),\( ^{1}_{/100} \text{ a)} \),\( ^{1}_{/120} \text{ a)} \),\( ^{1}_{/125} \text{ a)} \)
	\( ^{1}_ {/250}, ^{1}_{/500} \)/\( ^{1}_{/1000} \)/\( ^{1}_{/2000} \)
23.98P	\( ^{1}_{/32} \text{ a)} \),\( ^{1}_{/48} \text{ a)} \),\( ^{1}_{/50} \text{ a)} \),\( ^{1}_{/60} \text{ a)} \),\( ^{1}_{/96} \text{ a)} \),\( ^{1}_{/100} \text{ a)} \)
	\( ^{1}_{/120}, ^{1}_{/125}, ^{1}_{/250}, ^{1}_{/500}, ^{1}_{/1000} \)/\( ^{1}_{/2000} \)

a) Cette vitesse ne peut pas etre selectionnee lorsque le camescope est en mode ralenti et accelere et lorsque 1'element OPERATION >Rec Function > Frame Rate du menu de configuration est regle sur une valeur supérieure a la frquence de système.

Mode angle

180^, 90^, 45^, 22, 5^ et 11, 25^

Selectionnez ce mode pour obtenir des images sans bandes horizontales parasites lors de la prise de vue de sujets tels que des écrans de moniteur.

Comme indiquedans les tableaux suivants,la plaque des vitesses d'obturation pouvant etre regles varie selon l'activation ou non de la fonction ralenti et accelere (S&Q).

Lignes de système : 1080

Fréquence de système	Vitesse d'obturation (unité: Hz)
	S&Q : désactifé S&Q : activé
59.94i 60,00 à 3800 —
50i 50,00 à 3500 —
29.97P 29,99 à 4100 32,01 à 4100
23.98P 23,99 à 3700 32,02 à 3700
25P 25,00 à 3900 32,03 à 3900

Lignes de système : 720

Fréquence de système	Vitesse d'obturation (unité : Hz)
	S&Q : désactivé S&Q : activé
59.94P 60,07 à 4100 32,01 à 4100
50P 50,03 à 3900 32,03 à 3900
29.97P 29,99 à 4100 32,01 à 4100
23.98P 23,99 à 3700 32,02 à 3700
25P 25,00 à 3900 32,03 à 3900

Mode SLS (obturation à vitesse lente)

Sélectionnez ce mode pour la prise de vue des sujets dans de faibles conditions d'éclairage.

3D/2D Nombre d'images cumulées

3D 2, 3, 4, 5, 6, 7, 8

2D 2, 3, 4, 5, 6, 7, 8, 16, 32, 64

Remarques

• Le mode SLS ne peut pas etre utilise lorsque le camescope est en mode ralenti et accelere.
• Il n'est pas possible d'émettre le signal de barres de couleur, d'activer ou de désactiver le mode SLS ou de modifier le nombre d'images cumulées lorsque ce nombre est régèle sur 16, 32 ou 64.

Sélection du mode et de la vitesse d'obturation

Remarques

• Quand le diaphragme automatique est utilisé, il s'ouvre de plus en plus au fur et à mesure que la vitesse d'obturation augmente, réduisant ainsi la profondeur de champ.
• Les vitesses d'obturation selectionnables varient en fonction de la fréquence de système utilisé.

Pour basculer entre le mode vitesse et le mode angle

1 Sélectionnez OPERATION >Shutter Select >Shutter Select dans le menu de configuration (consultez la page 132).
2 Tournez le bouton MENU pour selectionner Second ou Degree puis appuyez sur le bouton.

Pour régler le mode d'obturation et la vitesse d'obturation en mode standard

Une fois la vitesse d'obturation selectionnée, elle est conservée en mémoire même si le caméscope est mis hors tension.

1 Basculez le selecteur SHUTTER de ON à SELECT.

L'indication du réglage d'obturation actuel apparait pendant trois secondes environ.

2 Avant que l'indication du réglage d'obturation ne disparaisse, placez à nouveau le sélection SHUTTER sur SELECT et repêzez cette procédure jusqu'à ce que la vitesse ou le mode souhaité apparaisse.

Lorsque tous les modes et toutes les vitesses sont affichés, l'affichage change dans l'ordre suivant.

Remarque

En fonction du réglage de fréquence d'images (consultez la page 90), certaines vitesses d'obturation ne peuvent être seLECTIONnées en mode ralenti et accéléré. Ces vitesses sont remplaces par la vitesse d'obturation la plus lente possible.

Exemple: si vous effectuez une prise de vue en ralenti et accéléré lorsque la fréquence d'images est réglée sur 60 et le format video sur HQ1280/29.97P

La vitesse d'obturation est indiquée comme suit.

Lorsque le mode ralenti et acceléré est désactifé 1 / 40 1 / 50 1 / 60 1 / 100

Lorsque le mode ralenti et acceléré est activé 1 / 60 1 / 60 1 / 60 1 / 100

Pour régler la vitesse d'obturation en mode ECS ou SLS

1 Reglez le mode de vitesse d'obturation sur ECS ou SLS (consultez le paragraphe precedent).
2 Tournez le bouton MENU pour selectionner la fréquence ou le nombre d'images souhaité.

Réglage du diaphragme

Vous pouvez utiliser la molette IRIS ou la fonction de réglage automatique du diaphragme pour régler l'ouverture du diaphragme.

Modification du mode de réglage

Réglez le commutateur IRIS sur MANU (réglage de molette IRIS) ou AUTO (réglage automatique de diaphragme).

Mème lorsque le commutateur IRIS est régé sur MANU, appuyez sur la touche PUSH AUTO pour régler automatiquement le diaphragme tout en maintainant la touche enforcée.

Réglage du diaphragme à l'aide de la molette IRIS

Réglez le commutateur IRIS sur MANU et tournez la molette IRIS. Tournez la molette dans le sens des aiguilles d'une montre pour ouvrir le diaphragme et dans le sens contraire pour le fermer (réglage par défaut en usine).

Vous pouvez modifier le sens de la rotation de la molette à l'aide de OPERATION >Dial Operation >IRIS Clockwise dans le menu de configuration.

Réglage du diaphragme à l'aide du réglage automatique de diaphragme

Réglez le commutateur IRIS sur AUTO. Meme lorsque le commutateur IRIS est régèle sur MANU, vous pouvez appuyer sur la touche PUSH AUTO pour régler automatiquement l'ouverture du diaphragme.

Modification de la valeur de référence pour l'ajustement automatique du diaphragme

La valeur de referencia pour l'ajustement automatique du diaphragme peut être modifiée pour permettre la prise de vue d'images nettes de sujets en contre-jour ou éviter l'accentuation des rehauts. La valeur de referencia du diaphragme de l'objet peut être définie dans la plage suivante, conformément à la valeur standard.

• 0,25 à 1 (augmentation par incréments de 0,25) : ouverture accrue d'environ 0,25 à 1
• -0,25 à -1 (diminution par incréments de 0,25): fermetre accrue d'environ 0,25 à 1

Vous pouvez également définir la zone de détction de la lumière.

Pour modifier la valeur de reference

1 Reglez OPERATION >Auto Iris >Iris Override dans le menu de configuration sur On (consultez la page 130).
2 Reglez le commutateur MENU ON/ OFF sur OFF.
3 Tournez le bouton MENU pour modifier la valeur de reference.

Remarque

Assurez-vous de vérifier que le mode d'obturation actuel n'est pas ECS.

Un indicateur de la valeur de reference actuelle est affiché au niveau de l'indication de la position du diaphragme (consultez la page 39) sur l'écran du viseur.

Pour ouvrir davantage le diaphragme

Tournez le bouton MENU dans le sens inverse des aiguilles d'une montre, vu de l'avant du caméscope.

Selectionnez une valeur parmi 0,25,0,5,0,75 ou 1.

Pourfermerlediaphragme

Tournez le bouton MENU dans le sens des aiguilles d'une montre, vu de l'avant du caméscope.

Selectionnez une valeur parmi -0,25, - 0,5 -0.75 ou-1.

La valeur de referencia modifiée est gardée en mémoire jusqu'à la mise hors tension du caméscope.

Meme si la valeur de reference est modifiée, elle reprend la valeur standard à chaque mise sous tension de l'appareil.

Pour régler la fenêtre de diaphragme automatique

1 Réglez OPERATION >Auto Iris >Iris Window Indication dans le menu de configuration sur On.

La fenêtre actuelle de diaphragme automatique s'affiche sur l'écran du viseur. Si l'affichage de la fenêtre de diaphragme automatique n'est pas nécessaire, reglez cet élément sur Off.

2 Tournez le bouton MENU pour selectionner Iris Window, puis appuyez sur le bouton.
3 Tournez le bouton MENU jusqu'à ce que la fenêtre de diaphragme automatique souhaïée apparaisse, puis appuyez sur le bouton.

Les parties ombres indiquent la zone de détention de la lumière.

Si vous scélectionnez « Var», les éléments suivants sont activés et vous pouvez définir une fenêtre de la taille souhaiée. Reglez les éléments suivants dans MAINTENANCE >Auto Iris2.

Elément Reglage

Iris Var Width La largeur de la fenetre

Iris Var Height La hauteur de la fenetre

Iris Var H Pos La position de la fenetre dans le sens horizontal

Iris Var V Pos. La position de la fenetre dans le sens vertical.

Lorsque vous quittez le menu, la fenêtre de diaphragme automatique sélectionnée à l'étape 3 s'affiche.

Si l'affichage de cette fenetre n'est pas nécessaire, reglez OPERATION >Auto Iris >Iris

Window Indication dans le menu de configuration sur Off.

Pourtraiter les problemes dus à des rehauts très lumineux

Si le sujet est trop lumineux, le diaphragme peut trop se fermer, noircissant l'image entiere ou accentuant les rehauts. Dans de tels cas, activer la fonction de plan rehausse réduit la plage de luminance, évitant les problèmes de correction automatique du diaphragme.
Réglez OPERATION >Auto Iris >Clip High Light dans le menu de configuration sur On.

Zoom

Vous pouvez utiliser la molette ZOOM ou le levier de zoom pour utiliser le zoom.

Utilisation de la molette ZOOM

Tournez la molette ZOOM dans le sens inverse des aiguilles d'une montre pour faire un zoom avant pour les prises de vue grand angle et dans le sens des aiguilles d'une montre pour faire un zoom arrêté pour les prises de vue longue distance (réglage par défaut en usine).

Vous pouvez modifier le sens de la rotation de la molette à l'aide de OPERATION >Dial Operation >Zoom Clockwise dans le menu de configuration.

La fonction zoom peut aussi être attribuée à la molette FOCUS ou à la molette CONVERGENCE. Vous pouvez modifier la fonction attribuée à la molette à l'aide de OPERATION >Lens Dial >Mid ou Inner dans le menu de configuration.

Utilisation du levier de zoom

Appuyez sur le côte W (grand angle) pour le grand angle et sur le côte T (teléobjectif) pour le teléobjectif. La vitesse de zoom augmente lorsque vous poussez davantage le levier, et diminuè lorsque vous le poussez moins. La position de zoom actuelle apparait dans le viseur, sur une plage de Z00 (grand angle) à Z99 (teléobjectif) (consultez la page 36).

La fonction zoom peut aussi être attribuée aux commutateurs ASSIGNABLE 4/5.

La fonction attribuée aux commutateurs
ASSIGNABLE 4/5 peut être modifiée à l'aide de OPERATION > Assignable SW dans le menu de configuration.

Les longueurs facales pour les numérores de zoom d'objet (Z00 à Z99) affichées dans le viseur sont indiquées dans le tableau suivant en guise de référence.

Affichage Longueur focale	Affichage Longueur focale
Z00 7,5 mm	Z60 24,4 mm
(5/16 pouces)	(31/32 pouces)
Z10 9,1 mm	Z70 29,7 mm
(3/8 pouces)	(1 3/16 pouces)
Z20 11,1 mm	Z80 36,1 mm
(7/16 pouces)	(1 7/16 pouces)
Z30 13,5 mm	Z90 44,0 mm
(9/16 pouces)	(1 3/4 pouces)
Z40 16,5 mm	Z99 52,5 mm
(21/32 pouces)	(2 1/8 pouces)
Z50 20,0 mm
(13/16 pouces)

Ajustement de la mise au point

Le caméscope vous permet d'ajuster la mise au point des deux façon suivantes.

Mode MF (mise au point manuelle)

Dans ce mode, la mise au point est effectue a 1'aide de la molette FOCUS.

La mise au point automatique est activéetemporairement lorsque vous appuyez sur la touche PUSH AF.

Vous pouvez également utiliser la fonction d'aide à la mise au point manuelle.

Mode AF (mise au point automatique)

Dans ce mode, la mise au point automatique est toujours activée.

La molette FOCUS et la touche PUSH AF sont également activées.

Remarques

• Le fait de soumettre le caméscope à des chocs brutaux peut provoquer des erreurs de mise au point qui persistéreront. Si le cas se produit, mettez le caméscope hors tension, puis de nouveau sous tension.
• L'objet est concu avec une marge supplémentaire à la position infini () , pour compenser la dérive de la mise au point en raison de variations de la température. Lorsque vous filmez un sujet à l'infini en mode MF, vérifie l'image dans le viseur quand vous effectuez la mise au point.

Ajustement en mode MF

Lorsque le commutateur FOCUS est reglé sur MANU (manuel), le mode MF est sélectionné dans lequel la mise au point automatique peut être utilisé à tout moment utilisé.

Réglage avec la molette FOCUS

Tournez la molette FOCUS dans le sens des aiguilles d'une montre pour la mise au point sur les objets proches et dans le sens contraire pour la mise au point sur les objets lointains (réglage par défaut en usine).

Vos pouvez modifier le sens de la rotation de la molette à l'aide de OPERATION >Dial

Operation > Focus Clockwise dans le menu de configuration.

La fonction de mise au point peut aussi être attribuée à la molette ZOOM ou à la molette CONVERGENCE. Vous pouvez modifier la fonction attribuée à la molette à l'aide de OPERATION >Lens Dial >Outer ou Inner dans le menu de configuration.

Mise au point automatique à une pression

Appuyez sur la touche PUSH AF. La mise au point automatique est activée temporairement (mise au point automatique à une pression).

La mise au point automatique à une pression se termine lorsque le sujeit est mis au point.

Fonction d'aide à la mise au point manuelle

Lorsque la fonction d'aide à la mise au point manuelle est activée (consultez la page 163), la mise au point automatique démarre lorsque vous arrêtez d'ajuster la molette FOCUS, ce qui vous permet d'effectuer des ajustements précis avec le sujeet au centre de l'écran.

La mise au point automatique par la fonction d'aide à la mise au point manuelle se termine lorsque l'ajustement précis est terminé.

Réglage du contour

Vous pouvez tournier le bouton PEAKING du viseur pour utiliser la fonction de réglage du contour. Les bords sont accentués sur l'image du moniteur, ce qui facilitite la mise au point manuelle.

Les signaux video enregistrés ne sont pas affectés.

Ajustement en mode AF

Lorsque vous faites glisser la molette FOCUS vers l'avant et reglez le commutateur FOCUS sur AUTO, le mode de mise au point passé à AF, dans lequel la mise au point automatique est toujours active.

Mise au point en mode AF

En mode AF, le caméscope contrôle les modifications de la réserve et démarre la mise au point automatique lorsqu'il détecte une modification. La mise au point automatique se terminée lorsque le sujet est net, mais la fonction de mise au point automatique reste en voille.

En mode AF, vous pouvez également demarrer la mise au point automatique en appuyant sur la touche PUSH AF ou en tournant la molette FOCUS.

Réglage de la convergence

Le point de convergence du caméoscope peut être régileo dans une plage de 1,2m (4 pi.) à (infini).

Pour les détails sur le point de convergence, reportez-vous à la page 14.

Lorsque le sujet est mis au point, vous pouvez régler automatiquement le point de convergence sur la distance du sujet (auto convergence). A l'aide de l'auto convergence, vous pouze aussi régler le point de convergence à un pourcentage fixe (-20% à +20%) au-delà ou devant la distance de mise au point.

Après le réglage de la convergence à l'aide de l'auto convergence, vous pouvez aussi régler finement le point de convergence avec la molette ou rappeler ceux régésAAPARAVANT.

Le caméoscope est compatible avec les trois méthodes suivantes pour le réglage de la distance au point de convergence.

Molette CONVERGENCE

Tournez la molette pour régler le point de convergence vers l'avant ou vers l'arrière.

Touche AUTO CONVERGENCE

Appuyez sur la touche pour régler le point de convergence sur la distance de mise au point actuelle.

Commutateur personalisable

Vous pouvez attribuer une distance au point de convergence à un commutateur personnalisable. Appuyez sur le commutateur personnalisable pour régler le point de convergence sur la distance attribuée. Vous pouvez attribuer à l'avance différentes distances à plusieurs commutateurs personnalisables, puis commuter la distance au point de convergence en appuyant sur le commutateur personnalisable lors de la prise de vue.

Réglage avec la molette CONVERGENCE

Tournez la molette CONVERGENCE dans le sens des aiguilles d'une montre pour avancer le point de convergence vers soi et dans le sens contraire pour l'éloigner (réglage par défaut en usine).

Vous pouvez modifier le sens de la rotation de la molette à l'aide de OPERATION >Dial Operation >Conv. Clockwise dans le menu de configuration.

La fonction de convergence peut aussi être attribuée à la molette ZOOM ou à la molette FOCUS. Vous pouvez modifier la fonction attribuée à la molette à l'aide de OPERATION >Lens Dial >Outer ou Mid dans le menu de configuration.

Réglage avec la touche AUTO CONVERGENCE

Appuyez sur la touche AUTO CONVERGENCE pour régler la distance de convergence sur la distance de mise au point actuelle.

Vous pouvez aussi déplacer le point de convergence pour l'avoir plus pres ou plus loin que le point de mise au point à l'aide de OPERATION >Auto Conv. >Adjust Point dans le menu de configuration.

Réglage avec les commuteurs personnalisables

Vous pouvez enregistrer une distance au point de convergence dans un commutateur personnalisable. Une distance au point de convergence peut etre attribuée aux commutateurs personalisables suivants.

• Commutateurs ASSIGN. 1/3
• Commutateurs ASSIGNABLE 4/5
• Touche COLOR TEMP.

Sélectionnez un commutateur personnelisable à l'aide de OPERATION > Assignable SW dans le menu de configuration, puis Sélectionner

Convergence pour enregistrer la distance au point de convergence dans le commutateur. Pour utiliser, appuyez sur le commutateur personnalisable pour régler le point de convergence sur la distance enregistrée dans le

commutateur. Vous pouvez attribuer différentes distances à plusieurs commutateurs personnalisables pour commuter facilement entre plusieurs distances au point de convergence lors de la prise de vue.

Si vous voulez modifier une distance au point de convergence attribuée à un commutateur personnalisable, appuyez sur ce dernier en Maintenant la touche SHIFT appuyée. La distance au point de convergence au moment où le commutateur est appuyé sera enregistrée.

Verrouillage du point de convergence

Le point de convergence peut être verrouillé de façon à ce que la convergence ne puisse pas été ajustée en appuyant sur un commutateur personnalisable auquel la fonction Convergence Lock est attribuée. Lorsque le point de convergence est verrouillé, les touches et commutateurs suivants ne peuvent pas été utilisés.

• Molette CONVERGENCE (avec la fonction CONVERGENCE attribuée)
• Touche AUTO CONVERGENCE
• Commuteurs personalisables avec la fonction Conv. Near/Far ou la fonction Convergence attribuée

Pour déverrouiller, appuyez une nouvelle fois sur le commutateur personnalisable auquel la fonction Convergence Lock est attribuée. L'etat de verrouillage est conservé même après la mise hors tension.

Modification de l'affichage du viseur

Vous pouvez modifier l'image affichée dans le viseur à l'aide du commutateur VF DISPLAY SELECT. Chaque fois que vous appuyez sur le commutateur VF DISPLAY SELECT, l'affichage change en séquence.

L: Affiche l'imagede I'objectif gauche, en couleur.
R: Affiche l'imagede 1'objectif droit, en couleur.
L + R : Affiche une superposition de l'image de l'objectif de gauche et de I'image de I'objectif de droite, en couleur, en calculant la moyenne pour chaque pixel.
L-R: Affiche l'image obtenue en soustrayant l' image de 1'objectif de droite de 1'image de 1'objectif de gauche pour augmenter la parallax.
3D: Affiche l'image en 3D, en couleur.

Anaglyph : Affiche une image superposée obtenue en coloriant l'image de l'objet de gauche en rouge et l'image de l'objet de droite en bleu.

La 3D peut etre affichee dans le viseur fourni uniquely.

Seules les images à gauche ou à droite peuvent être affichées dans les viseurs de la série DXF.

En mode de lecture 2D, l'image de gauche est toujours utilisée lors de l'affichage de miniatures.

Remarque

Les fonctions suivantes ne peuvent pas etre utilisées lorsque L-R ou Anaglyphe est selectionné.

• Mise au point d'extension
• Affichage de motif de zébrure
• Affichage du contour

La fonction suivante ne peut pas etre utiliser lorsque L + R est selectionné.
- Mise au point d'extension

Ajustement du niveau audio

Lorsque vous reglez le commutateur AUDIO SELECT sur AUTO, les niveaux d'entrée des signaux audio analogiques enregistrres sur chaque canal sont ajustés automatiquement. Vous pouvez également effectuer des ajustements manuels.

Remarque

Meme si vous reglez le commutateur AUDIO SELECT sur AUTO, les niveaux d'entrée des signaux audio numériques enregistrés sur chaque canal ne sont pas ajustés automatiquement.

Niveau audio cible pour l'ajustement manuel du niveau audio

Effectuez 1'ajustement en utilisant -20dB comme niveau cible.

Si le vumetre audio affiche un niveau maximal de 0 dB, alors cela indique que le niveau audio d'entrée est excessif.

Niveau d'entrée cible

Ajustement manuel du niveau des entrées audio en provenance des connecteurs AUDIO IN CH-1/CH-2

1 Pour ajuster l'entrée de signal sur le connecteur AUDIO IN CH-1 ou CH-2, réglez le commutateur AUDIO IN CH1 ou CH2 sur REAR.

Pourajuster les deux signaux d'entree,reglez les deux commutateurs sur REAR.

2 Placez le ou les commutateurs AUDIO SELECT, correspondant au canal ou aux canaux audio selectionnés à l'etape 1, sur MANUAL.
3 Avec la ou les commandes LEVEL du ou des canaux selectionnés à l'objet 1, effectuez les réglages afin que le compteur de niveau de son affiche jusqu'à -20 dB pour le volume d'entrée normal.

Correspondance entre l'ajustement du niveau d'enregistrement et les commandes de niveau audio

Avec l'objet MAINTENANCE >Audio du menu de configuration, vous pouvez selectionner la commande de niveau audio qui commande le niveau d'enregistrement audio d'entrée de chacun des connecteurs AUDIO IN CH-1/CH-2. La correspondance entre les réglages des éléments de menu et les commandes est la suivante.

Rear1/WRR Level : niveau d'enregistrement du canal 1

Réglage Bouton

Side1 Bouton LEVEL (CH1)

Front+Side1 Bouton LEVEL (CH1) et commande MIC LEVEL (fonctionnement associé)

Rear2/WRR Level : niveau d'enregistrement du canal 2

Réglage Bouton

Side2 Bouton LEVEL (CH2)

Front+Side2 Bouton LEVEL (CH2) et commande MIC LEVEL (fonctionnement associe)

Remarque

Lorsque le fonctionnement des boutons LEVEL (CH1/ CH2) et de la commande MIC LEVEL est associé, si la commande MIC LEVEL est régée sur 0, les signaux audio des canaux 1 et 2 ne peuvent pas'être enregistrés. Vérifie la position de la commande MIC LEVEL avant d'ajuster les boutons LEVEL (CH1/CH2).

Ajustement manuel du niveau audio du connecteur MIC IN

1 Réglez le ou les deux commutateurs AUDIO IN sur FRONT.
2 Placez le ou les commutateurs AUDIO SELECT, pour le ou les canaux selectionnés à l'etape 1, sur MANUAL.
3 Tournez la commande MIC LEVEL et effectuez les ajustements afin que le vumètre audio affiche jusqu'à -20 dB pour le volume d'entrée normal.

Correspondance entre l'ajustement du niveau d'enregistrement et les commandes de niveau audio

Avec l'objet MAINTENANCE >Audio du menu de configuration, vous pouvez seLECTIONner la commande de niveau audio qui commande le niveau d'enregistrement audio de l'entrée de microphone avant. La correspondance entre les réglages des éléments de menu et les commandes est la suivante.

MIC CH1 Level : niveau d'enregistrement du canal 1

Réglage Bouton

Side1 Bouton LEVEL (CH1)

Front+Side1 Bouton LEVEL (CH1) et commande MIC LEVEL (fonctionnement associé)

MIC CH2 Level : niveau d'enregistrement du canal 2

Réglage Bouton

Side2 Bouton LEVEL (CH2)

Front+Side2 Bouton LEVEL (CH2) et commande MIC LEVEL (fonctionnement associé)

Remarque

Lorsque le fonctionnement de la commande MIC LEVEL et des boutons LEVEL (CH1/CH2) est associé, si les commandes LEVEL (CH1/CH2) sont régés sur 0, les signaux audio des canaux 1 et 2 ne peuvent pas être enregistrés. Vérifie la position des boutons LEVEL (CH1/CH2) avant d'ajuster la commande MIC LEVEL.

Enregistrement audio sur les canaux 3 et 4

Sélection de l'audio enregistré

Vous pouvez selectionner l'audio enregistré sur les canaux 3 et 4 à 1'aide des commutateurs AUDIO IN CH3/CH4.

Commutateur Cible d'enregistrement du CH3 canal 3

FRONT Audio du microphone avant

REAR Entrée de signal audio par le connecteur AUDIO IN CH-1

WIRELESS Audio du microphone sans fil

Commutateur Cible d'enregistrement du CH4 canal 4

FRONT Audio du microphone avant

REAR Entrée de signal audio par le connecteur AUDIO IN CH-2

WIRELESS Audio du microphone sans fil

La selection peut être faite automatique, comme suit.

Pour selectionner automatiquement le même audio que sur les canaux 1 et 2

Réglez l'objet MAINTENANCE >Audio >Audio CH3/4 Mode du menu de configuration sur [Ch 1/2].

Ajustement des niveaux d'enregistrement audio

Pour ajuster automatiquement

Réglez le commutateur AUDIO SELECT CH 3-4 sur AUTO.

Pour ajuster manuellement

1 Réglez le commutateur AUDIO SELECT CH 3-4 sur MANUAL.

2 Sélectionnez les boutons pour ajuster les niveaux audio au moyen de Audio CH3 Level et Audio CH4 Level dans l'élément MAINTENANCE >Audio du menu de configuration.

Audio CH3 Level : niveau d'enregistrement du canal 3

Réglage Bouton

Side3 Bouton LEVEL (CH3)

Front Commande MIC LEVEL

Front+Side3 Bouton LEVEL (CH3) etcommande MIC LEVEL(fonctionnement associé)

Audio CH4 Level : niveau d'enregistrement du canal 4

Réglage Bouton

Side4 Bouton LEVEL (CH4)

Front Commande MIC LEVEL

Front+Side4 Bouton LEVEL (CH4) et commande MIC LEVEL (fonctionnement associé)

Vou pouvez alors ajuster le niveau des canaux audio 3 et 4 à l'aide des boutons sélectionnés ici.

Réglage des données temporelles

Remarque

Lorsque le mode de cache d'image est activé, il n'est pas possible de régler les données temporelles, même si vous réglez le commutateur F-RUN/SET/R-RUN sur SET. Si vous souhaitez régler les données temporelles, quitterez d'abord le mode de cache d'image.

Réglage du code temporel

Ceci regle le code temporel d'enregistrement. En mode d'enregistrement 3D, le même code temporel est enregistré dans les deux supports gauche et droit.

La plage de réglage du code temporel figure entre 00:00:00:00 et 23:59:59:29 (heures : minutes : secondes : images).

1 Réglez le commutateur DISPLAY sur TC.
2 Reglez le commutateur PRESET/ REGEN/CLOCK sur PRESET.
3 Reglez le commutateur F-RUN/SET/RRUN sur SET.

Le premier (le plus à gauche) chiffre du code temporel clignote.

4 Utilisez les touches fléchées haut et bas pour modifier les valeurs, et utilisez les touches fléchées gauche et croite pour déplacer le chiffre clignotant. Répétez la procédure jusqu'à ce que tous les chiffres soient régles.

Pour réinitialiser la valeur du code temporel sur 00:00:00:00 Appuyez sur la touche RESET/RETURN.

5 Reglez le commutateur F-RUN/SET/RRUN sur F-RUN ou R-RUN.

F-RUN : défilement libre. Le générateur de code temporel continue à défiler.

R-RUN: défilament d'enregistrement. Le générateur de code temporel défile uniquement pendant l'enregistrement.

Remarque

Si vous enregistrez en 3D avec le commutateur régle sur R-RUN, l'enregistrement continue sur le support de droite lorsque la capacité restante dans le support de gauche est épuisée. Dans ce cas, seul le code temporel croit avance. Lorsque l'enregistrement sur le support droit s'arrête, le code temporel de gauche est synchronisé avec le code temporel de droite.

Pour régler le mode temps réel/temps non réel

Vous pouvez selectionner le mode temps reel (DF) ou le mode temps non reel (NDF) dans I'element MAINTENANCE > Timecode du menu de configuration.

Pour rendre le code temporel continu

Lorsque le commutateur F-RUN/SET/R-RUN est régèle sur R-RUN, l'enregistrement d'un certain nombre de scènes sur le support produit normalément des codes temporels continus.

Toutefois, si vous retirez le support et que vous enregistrez sur un autre support, le code temporel ne sera plus continu lorsque vous utiliserez à nouveau le support d'origine pour

l'enregistrement. Dans ce cas, pour rendre le code temporel continu, reglez le commutateur PRESET/REGEN/CLOCK sur REGEN.

Sauvegarde de l'heure réelle dans le code temporel

Pour sauvegarder l'hourre réelle dans le code temporel, réglez le commutateur PRESET/ REGEN/CLOCK sur CLOCK.

Lorsqu'il est nécessaire de régler l'houre actuelle, utilisez l'objet MAINTENANCE > Clock Set > Date/Time du menu de configuration.

Pour les détails, consultez « Réglage de la date et de l'heure de l'horloge interne » (page 48).

Remarque

Si vous enregistrez en 2D à l'aide du mode ralenti et accélé, le code temporel est géné à l'aide de R-RUN même si le commutateur est régle sur CLOCK.

Réglage des bits d'utilisateur

En réglant les bits d'utilisateur (jusqu'à 8 chiffres hexadécimaux), vous pouvez enregistrer des informations utiliser comme la date, l'heure ou le nombre de scene, sur la piste du code temporel.

1 Réglez le commutateur DISPLAY sur U-BIT.
2 Reglez le commutateur F-RUN/SET/RRUN sur SET.

Le premier chiffre (le plus à gauche) clignote.

3 Utilisez les touches fléchées haut et bas pour modifier les valeurs, et utilisez les touches fléchées gauche et croite pour déplacer le chiffre clignotant. Répétez la méthode jusqu'à ce que tous les chiffres soient régles.

Pour réinitialiser les données de bits d'utilisateur sur 00 00 00 00

Appuyez sur la touche RESET/RETURN.

4 Reglez le commutateur F-RUN/SET/RRUN sur F-RUN ou R-RUN, correspondant au mode de fonctionnement souhaite pour le générateur de code temporel. Pour stocker le réglage des bits d'utilisateur en mémoire

Le réglage des bits d'utilisateur (à l'exception de l'heure réelle) est automatiquement méorisé même si l'appareil est mis hors tension.

Synchronisation du code temporel

Vous pouvez synchroniser le générateur de code temporel interne de ce caméscope avec un générateur externe pour la régénération d'un code temporel externe. Vous pouvez également synchroniser les générateurs de code temporel d'autres caméscopes/magnétoscopes avec le générateur interne de ce caméoscope.

Raccordements pour la synchronisation du code temporel

Raccordez le signal video de referencia et le code temporel externe comme illustré ci-dessous.

Example 1: synchronisation avec un code temporel externe

Example 2: interconnexion de plusieurs caméscopes (y compris un caméscope de réference)

Pour verrouiller le code temporel sur une source externe

1 Reglez le commutateur POWER sur ON.
2 Reglez le commutateur PRESET/ REGEN/CLOCK sur PRESET.
3 Reglez le commutateur F-RUN/SET/RRUN sur F-RUN.
4 Reglez le commutateur DISPLAY sur TC.
5 Fournissez un signal de code temporel et un signal video de reférence conforme à la norme SMPTE et en relation de phase correcte, respectivement aux connecteurs TC IN et GENLOCK IN.

Cette opération synchronise le générateur de code temporel interne avec le code temporel externe. ÀpRES environ 10 secondes, vous pouvez déconnecter le code temporel externe sans perdre la synchronisation.

Remarques

• Une fois la procédure ci-dessus terminée, le code temporel interne est immédiatement synchronisé avec le code temporel externe et le compteur affiche la valeur du code temporel externe. Cependant, avant d'enregistrer, patientez quelques secondes le temps que le générateur de synchronisation se stabilise.
• Si la fréquence du signal video de reférence est différente de la fréquence de système du caméscope, celui-ci ne pourrait pas être correctement verrouillé en synchronisation. Dans ce cas, le code temporel interne sera pas correctement synchronisé avec le code temporel externe.

Réglages des bits d'utilisateur pendant la synchronisation du code temporel

Lorsque le code temporel est synchronisé, seules les données temporelles sont synchronisées avec la valeur du code temporel externe.

Pour désactiver la synchronisation du code temporel

Commencez par déconnecter le code temporel externe, puis réglez le commutateur F-RUN/SET/R-RUN sur R-RUN.

Pour passer de l'alimentation avec pack batterie à une alimentation externe pendant la synchronisation du code temporel

Pour maintenir une alimentation en continu, raccordez l'alimentation externe au connecteur DC IN avant desteroler le pack batterie. Si vous enlevez d'abord le pack batterie, vous risquez de perdre la synchronisation du code temporel.

Synchronisation du caméscope pendant la synchronisation du code temporel

Pendant la synchronisation du code temporel, le caméoscope est verrouillé en synchronisation sur le signal video de referencia reçu par le connecteur GENLOCK IN.

Vérification des réglages du caméscope et des informations d'etat (écrans d'etat)

Les écrans d'etat vous permettent de contrôler les réglages du caméoscope et différents types d'informations d'etat.

Il existence cinq écrans d'étéat, enumeratedes ci-dessous.

Ecran d'etat Informations affichées

Etat CAMERA Réglages et informations d'etat relatifs à la prise de vue
Etat AUDIO Réglages et informations d'etat relatifs à l'entrée et à la sortie audio
Etat VIDEO Réglages et informations d'etat relatifs à l'enregistrement et à la lecture
Etat ASSIGN SWITCH	Nom des fonctions attribuées aux commutateurs personnalisables
Etat BATTERY/MEDIA	Etat de la batterie montée sur le caméscope et état du support

Pour afficher les écrans d'État

Lorsqu'aucun menu n'est affiché,placez le commutateur STATUS ON/SEL/OFF sur ON/ SEL.A chaque pression,l'écran d'etat suivant est selectionné,dans l'ordre indiquedans le tableau ci-dessus.

Ecran d'etat CAMERA

Cet écran affiche les réglages et informations d'etat relatifs à la prise de vue.

White Bal: état de l'équilibre des blancs

Gain: état du commutateur GAIN

Zoom Speed : vitesse de zoom reglee a l'aide de la touche ZOOM de 1'objectif

Zebra:état des zébrures

Skin Detail : état des détails du teint

Ecran d'etat AUDIO

Cet écran affiche les réglages et informations d'etat relatifs à l'entrée et à la sortie audio.

CH-1/CH-2/CH-3/CH-4: vumêtes et sources d'entrée audio

Wind Filter: réglages du filtré anti-vent

Ecran d'etat VIDEO

Cet écran affiche les réglages et informations d'etat relatifs à l'enregistrement et à la lecture.

Video Format: format video

Rec Mode : débit binaire d'enregistrement

Output: réglage du signal de sortie

SDI Output (L): réglage de sortie du connecteur HD/SD SDI OUT(L)

SDI Output (R): réglage de sortie du connecteur HD/SD SDI OUT(R)

HDMI Output: réglage de sortie du connecteur HDMI

Down Converter: réglage de conversion descendante de la sortie SD

Ecran d'etat ASSIGN SWITCH

Cet écran affiche le nom des fonctions attribuées aux commutateurs personnalisables.

Ecran d'etat BATTERY/MEDIA

Cet écran affiche l'etat de la batterie montée sur le caméscope et l'etat du support.

Battery: la capacité restante de la batterie

Charge Count: le nombre de fois où la batterie a eté chargée

Media A/Media B :

• la capacité restante du support
  Durée enregistrable
• Durée de vie approximative en termes de réécritures (Life)
  « Life 100% » s'affiche pour un support non utilisé.

Manipulation des cartes mémoire SxS

Ce caméscope permet d'effectuer des enregistements audio et video sur des cartes mémoire SxS (non fournies) charges dans le ou les logements pour carte mémoire.

L'adaptateur de support MEAD-MS01/SD01 ou l'adaptateur QDA-EX1 XQD ExpressCard peut aussi être utilisé pour l'enregistrement. Pour plus de détails, reportez-vous au supplément fourni sur le CD-ROM (étiquete « Manuals for Solid-State Memory 3D Camcorder »).

A propos des cartes mémoire SxS

Cartes mémoire SxS pouvant être utilisées avec ce caméscope

Utilisez les cartes mémoire SxS Sony (SxS PRO ou SxS-1) avec ce caméoscope.

SxS PRO

Un fonctionnement correct ne peut etre garantit lorsque des cartes memoire autres que SxS PRO et SxS-1 sont utilisées.

Les cartes mémoire enumeratedées ci-dessus sont conformes à la norme de cartes mémoire ExpressCard.

• SxS, SxS PRO et SxS-1 sont des marques commerciales de Sony Corporation.
• Le logo et l'étiquette ExpressCard sont la propriété de Personal Computer Memory Card International Association (PCMCIA) et sont accordés sous licence à Sony Corporation.

Les autres marques commerciales et noms commerciaux sont la propriété de leurs détenteurs respectifs.

Remarques sur l'utilisation des cartes mémoire SxS

• Les données enregistrées risquent d'être perdues ou corrompues dans les cas suivants.
• Lorsque le caméscope est soumis à des choses ou vibrationspendant la lecture, l'écriture ou le formatage d'une carte mémoire SxS, et lorsque vous mettez le caméscope hors tension ou retirez une carte mémoire SxS pendant la lecture, l'écriture ou le formatage
• Lorsque le caméscope est utilisé dans un environnement soumis à l'électricité statique ou des parasites électriques
  N'utilisez pas et ne rangez pas les cartes memoire SxS dans des endroits :
• En dehors des plages environnementales indiquées
• Très chauds, comme dans des vehicules garés au soleil en été, ou exposés à la lumière directe du soleil ou pres d'appareils de chauffage
• Soumis à une humidité et une corrosion élevées
  Lorsque you inserez une carte memoire, inserez-la avec l'etiquette orientee dans le bon sens.
• Transportez et rangez les cartes mémoire SxS dans leur étui et fermez bien les étuis.

• Prémunissez-vous contre les accidents et la perte de données involontaire en sauvégardant les données stockées sur les cartes mémoire SxS. Sony n'assume aucune responsabilité quant aux conséquences liées aux dommages ou pertes de données stockées sur les cartes mémoire SxS.

• Ne fixez rien d'autre que les étiquettes fournies dans l'espace prévu à cet effet. Lorsque vous fixez une étiquette, assurez-vous qu'elle ne dépasse pas de l'espace pour étiquette.

Espace pour étiquette

Utilisez ce caméoscope pour formater des cartes mémoire SxS qui seront utilisées avec ce caméoscope. Lorsque les cartes mémoire sont formatées dans un autre apparéil, le format est considéré comme invalide, obligçant ainsi un nouveau formatage des cartes mémoire. Cependant, notez que les fonctions de suppression et de formatage de ce caméoscope ne suppriment pas complètement les données des cartes mémoire. Avant de vous débarrasser d'une carte mémoire, effacez-la à l'aide d'un logiciel d'effacement de données disponible dans le commerce, ou détruirez-la. Sony n'assume aucune responsabilité quant au début d'effacement complet des données.
- Les opérations sur les plans peuvent être impossibles lorsqu'la capacité restante du support est faible. Dans ce cas, utilisez un ordinateur pour supprimer les fichiers inutiles et réessayez.
- Ouvrez complètement l'étui de la carte mémoire avant de ranger une carte dans l'étui ou de retarder une carte de l'étui.

Prévention d'un effacement accidentel

Vous pouvez éviter une suppression, une modification ou un enregistrement accidentel des données sur une carte mémoire SxS en réglant le commutateur de protection en écriture sur le côte WP.

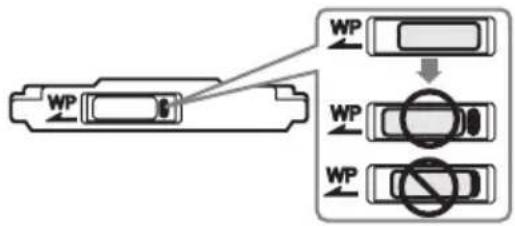

Commutateur de protection en écriture

Remarque

Ne touchez pas au commutateur de protection en écriture lorsqu'une carte mémoire SxS est chargée dans un logement pour carte. Ejectez la carte avant de régler le commutateur de protection en écriture.

Chargement et éjection des cartes mémoire SxS

Pour charger les cartes mémoire SxS

1 Faites glisser le cache vers la gauche pour l'ouvrir.
2 Insérez une carte mémoire SxS dans un logement pour carte.

Insérez avec le côte de l'étiquette orienté vers la droite.

Levoyant ACCESS s'allume en orange, puis s'allume en vers pour indiquer que la carte mémoire est utilisable.

3 Fermez le cache.

Indications d'etat duvoyant ACCESS

Chacun des logements pour carte dispose d'un voyant ACCESS pour indiquer l'etat du logement.

Voyant État du logement
Allumé en orange	Accès à la carte mémoire SxS (s'allume pendant la lecture et l'écriture des données)
Allumé en vert	Veille (la carte mémoire SxS chargée est prête pour l'enregistrement ou la lecture)
Eteint	• Aucune carte mémoire SxS n'est chargée. • Une carte non utilisable est chargée. • Une carte mémoire SxS est chargée mais l'autre logement est sélectionné.

Pour éjecter les cartes mémoire SxS

1 Ouvrez le cache, puis appuyez sur la touche EJECT pour déverrouiller et tirez la touche vers l'extérieur.

Appuyez une fois sur la touche pour déverrouiller.

2 Appuyez de nouveau sur la touche EJECT pour ejecter la carte.

Remarque

L'intégrité des données ne peut être garantie si vous mettez le caméoscope hors tension ou retirez une carte mémoire lorsquela carte est en cours d'accès.Cela pourrait corrompre toutes les données enregistrées sur la carte.Assurez-vous toujours que levoyant ACCESS est allumé en vert ou est étéint avant demettre le caméoscope hors tension ou de retarder une carte mémoire.

Sélection de la carte mémoire SxS à utiliser

Commutation avec la touche SLOT SELECT

Vous pouvez commuter entre le logement A et le logement B à l'aide de la touche SLOT SELECT. Les deux logements gauche et droit sont commutes.

Remarque

Si une seule carte mémoire est insérée dans les logements de gauche (A et B), vous ne pouvez pas commuter entre les logements avec la touche SLOT SELECT, sauf dans les conditions suivantes.

Lors de I'enregistrement sur un support dans les logements de droite
Lors de l'affichage de I'ecran des miniatures de tous les plans pour le support dans les logements de droite

S'il n'y a pas de carte mémoire insérée dans l'un ou l'autre logement de gauche et que les cartes mémoire sont insérées dans les deux logarithms de droite (A et B), si vous appuyez sur la touche SLOT SELECT, vous commutez entre le logement A et le logement B sur le côte droit.

Commutation lorsqu'une carte mémoire est pleine

Si une carte mémoire est pleine lors de l'enregistrement, le caméscope commute automatiquement entre les logements A et B. Si vous enregistrez dans les deux logements gauche et droit, les logements A et B commutent entre les deux côtes gauche et droit.

Lorsqu'une carte mémoire est pleine sur un seul côte

Si vous enregistrez sur les logements A sur les côtes gauche et droit et que l'une de ces cartes mémoire devient pleine, le caméscope commute et continue l'enregistrement sur les logements B s'il y a un support enregistrable dans les deux logements B. Si l'une des cartes mémoire dans les logements B du côté gauche ou droit n'est pas enregistrable, l'un ou l'autre enregistrement

continue sur la carte du logement A qui n'est pas pleine ou bien l'enregistrement s'arrête sur les deux côtes gauche et droit, en fonction du réglage à l'aide de OPERATION >Format >3D Single Rec dans le menu de configuration.

Lors de I'enregistrement sur des cartes mémoire sur un seul côte

Si vous enregistrez sur le logement A sur le côté gauche et que la carte mémoire devient pleine, le caméoscope commute l'enregistrement sur le logement B sur le côté gauche su la carte mémoire est enregistrable. Si la seule carte mémoire enregistrable est dans le logement B sur le côté droit, l'enregistrement s'arrête.

Remarque

La touche SLOT SELECT est désactivée pendant la lecture. Meme lorsque vous appuyez dessus, cela ne modifie pas le logement sclectionné. Les opérations des touches sont activées lorsqu'un écran de miniatures est (consultez la page 98) affché.

Formatage (initialisation) des cartes mémoire SxS

Lorsque you chargez une carte mémoire SxS non formatée, ou une carte mémoire SxS ayant eté formatée selon d'autres caractéristiques techniques, le message « Cannot Use Media(A)/Unsupported File System » apparait dans le viseur. Dans ce cas, formatez la carte mémoire de la manière suivante.

Remarque

Les cartes mémoire SxS doivent être formatées sur un dispositif XDCAM EX. Les cartes dans d'autres formats ne peuvent pas'être utilisées.

Pour formater (initialiser) une carte mémoire

1 Sélectionnez OPERATION >Format Media dans le menu de configuration (consultez la page 118).
2 Sélectionnéz le logement à formater.
3 Tournez le bouton MENU pour selectionner [Execute] puis appuyez sur le bouton.

Le message de confirmation du formatages affiche sur I'ecran du viseur.

4 Tournez le bouton MENU pour selectionner « Execute » et appuyez sur le bouton.

L'exécution du formatage démarre.

Pendant l'exécution du formatage, une indication de progression apparait (%) et levoyant ACCESS s'allume en orange.

Enregistrement et lecture pendant l'execution du formatage

Meme pendant I'execution du formatage, I'enregistrement et la lecture sont possibles a l'aide d'une carte memoire SxS chargée dans I'autre logement pour carte.

Si I'opération de formatage échoue

Une opération de formatage peut échouer si la carte mémoire SxS est protégée en écriture ou si le type de carte ne correspond pas au type indiqué pour une utilisation avec ce caméscope.

Dans ce cas, un message d'erreur apparait. Suivez les instructions du message d'erreur et remplacez la carte par une carte mémoire SxS pouvant être utilisé avec ce caméoscope.

Remarques

• Toutes les données sont effacées lorsque vous formatez une carte mémoire, y compris les fichiers de configuration et toutes les données video enregistrées.
• Utilisez la fonction de formatage de ce caméoscope pour formater les cartes mémoire SxS à utiliser sur ce caméoscope. Les formats des cartes formatées sur d'autres dispositifs ne sont pas reconnus comme des formats valides, obligeant ainsi un nouveau formatage de ces cartes sur ce caméoscope.

Vérification de la durée d'enregistrement restante

Voupeuz verifies la capacité restante des cartes mémoire SxS charges dans les logements (A et B) en consultant l'affichage de capacité restante du support d'enregistrement dans le viseur.

Le caméscope calcule la durée d'enregistrement restante pour le support dans chaque logement en se basant sur le format video actuel (débit binaire d'enregistrement), et l'affiche en minutes. Lorsqu'un support est inséré dans les deux logements gauche et droit et le caméoscope est en cours d'enregistrement ou peut enregistrer sur les deux, le support gauche ou droit avec la plus courte durée d'enregistrement restante s'affiche. Lorsque le caméoscope est en cours d'enregistrement ou peut enregistrer sur l'un ou l'autre logement gauche ou droit, la durée d'enregistrement restante du support s'affiche. Vous pouvez également vérifier la durée restante dans l'écran d'etat BATTERY/MEDIA (consultez la page 75).

Remarque

L'icone apparait lorsqu'une carte mémoire est protégée en écriture.

Quand remplacer les cartes mémoire SxS

Pendant l'enregistrement, un message d'ajretissement « Media Near Full (Left) » ou « Media Near Full (Right) » s'affiche, les indicateurs WARNING et REC sur l'écran du viseur clignotent et la sonnerie retentit lorsque la durée d'enregistrement restante des cartes mémoire/passé en dessous de cinq minutes. Remplacez la carte mémoire pour un support ayant une capacité d'enregistrement disponible. Si vous continue à enregistrer, un message « Media Full (Left) » ou « Media Full (Right) » s'affiche et l'enregistrement s'arrête lorsque la durée d'enregistrement restante atteint 0. La méthode pour déterminer la durée d'enregistrement restante est différente en mode d'enregistrement 3D et en mode d'enregistrement 2D.

Mode d'enregistrement 3D

En mode d'enregistrement 3D, la durée d'enregistrement restante en 3D pour les deux logements A et B est d'abord calculée. L'affichage d'avertissement lorsque la durée d'enregistrement restante en 3D passé en dessous de 5 minutes ou atteint 0 est basé sur la durée d'enregistrement restante du support dans les logements de gauche et de droite.

Mode d'enregistrement 2D

L'affichage d'ajvertissement est basé sur le calcul du total de la durée d'enregistrement restante pour les deux logements A et B de chaque cote (gauche et droit).

Remarque

Un maximum de 600 plans environ peut être enregistré sur une carte mémoire SxS.

L'affichage de la durée d'enregistrement restante passa à « 0 » et le message « Media Full » apparait lorsque la limite de plans est atteinte.

Restauration des cartes mémoire SxS

Si, pour quelques raison que ce soit, une erreur se produit dans la carte mémoire, celle-ci doit être restaurée avant l'utilisation.

Lorsque you chargez une carte memoire SxS devant etre restaurée, un message apparait dans le viseur pour vous demander si vous souhaitez effectuer la restauration.

Pour restaurer une carte

Tournez le bouton MENU pour selectionner « Execute » puis appuyez sur le bouton.

La restauration démarre.

Pendant la restauration, un message d'exécution apparait, la progression s'affiche (%) et levoyant ACCESS s'allume en orange.

Lorsque la restauration est terminée, un message d'achèvement s'affiche pendant trois secondes.

Si la restauration échoue

• Les cartes mémoire SxS protégées en écriture et les cartes sur lesquelles des erreurs de mémoire se sont produites ne peuvent pas être restaurées. Un message d'advertissement apparait pour de telles cartes. Suivez les instructions du message et désactiver la protection de la carte ou remplacez-la par une autre carte.
• Les cartes mémoire SxS sur lesquelles des erreurs de mémoire se sont produites peuvent être inutilisables si vous les reformatez.
• Dans certains cas, certains plans peuvent être restaurés et d'autres non. Les plans restaurés peuvent être lus normalement.
• Si le message « Could not Restore Some Clips » continue à apparaitre après plusieurs tentatives de restauration, il peut être possible de restaurer

la carte mémoire SxS à l'aide de la procédure suivante.

① Utilisez la fonction de copie du caméoscope (consultez la page 108) ou le logiciel d'application fourni (consultez la page 174) pour copier les plans requis sur une autre carte mémoire SxS.
② Formatez la carte mémoire SxS inutilisable sur le caméscope.
③ Copiez de nouveau les plans requis sur la carte mémoire SxS venant d'être formaitée.

Enregistrement et lecture pendant la restauration

Mème lorsquela restauration est en cours, vous pouvez enregistrer et dire une carte mémoire SxS insérée dans l'autre logement pour carte.

Remarque

Pour la restauration du support enregistré sur ce caméscope, assurez-vous d'utiliser ce caméscope. Il se peut qu'un support enregistré avec un dispositif autre que ce caméscope ou avec un autre caméscope d'une version différente (meme du même modele) ne soit pas restauré à l'aide de ce caméscope.

Opérations de base

Cette section explique les procédures de prise de vue et d'enregistrement de base.

Avant de démarrer la prise de vue, inspectez le système deamera pour vérifier qu'il fonctionne correctement.

Fixez un pack batterie complètement charge (consultez la page 40).
2 Chargez une ou deux cartes mémoire SxS (consultez la page 77).

Lors de l'enregistrement 3D, insérez des cartes mémoire dans les deux logements gauche et droit. Si des cartes mémoire sont insérées dans les deux logements A et B, le caméscope commute automatiquement sur la seconde carte lorsque la première carte est pleine.

3 Reglez le commutateur POWER (consultez la page 18) du caméscope sur ON.
4 Configurez les réglages suivants.

3D/2D:3D ou 2D (consultez la page 56)
Affichage de repère : activé (consultez la page 126)
Diaphragme: automatique (consultez la page 63)
Zoom: automatique (consultez la page 64)
Sortie de laamera : selectionnez l'image en cours de prise de vue (image de laamera) et activez la fonction DCC (consultez la page 25)
Mode de défilament du code temporel: FRUN (défilement libre) ou R-RUN (défilament d'enregistrement) (consultez la page 71)
Selection du canal d'entrée audio: automatique (consultez la page 32)
5 Placez le commutateur AUTO W/B BAL sur BLACK pour ajuster l'équilibre des noirs (consultez la page 57).

6 Sélectionnez un filtré en fonction des conditions d'éclairage et ajustez l'équilibre des blancs (consultez la page 58).
7 Dirigez le caméscope vers le sujet et ajustez la mise au point (consultez la page 65) et le zoom.
8 Lors de l'enregistrement 3D, réglez la convergence (consultez la page 67).
9 Si vous utilisez l'obturateurlectronique, selectionnez un mode et une vitesse d'obturation (consultez la page 60).
10 Effectuez l'une des opérations suivantes pour démarrer l'enregistrement.

• Appuyez sur la touche REC START (consultez la page 23).
• Appuyez sur la touche VTR (consultez la page 20).
• Activez le commutateur personalisable auquel la fonction Rec a ete attribuée (consultez la page 162).

Pendant l'enregistrement, les indicateurs TALLY, l'indicateur de signalisation du panneau avant du viseur, et l'indication REC de l'écran du viseur s'allument. Ajustez le zoom et la mise au point selon le besoin.

Remarques

• Ne retirez jamais le pack batterie lorsque le caméoscope enregistre (lorsque levoyant ACCESS sur le panneau lésral croit est allumé en bleu et que le voyant ACCESS dans la section de logements pour carte est allumé en orange). En faisant cela, vous risquez de perdre plusieurs secondes de données avant l'interruption de l'enregistrement, car le traitement interne ne se terminera pas normalement.
• Les touches de commande de la lecture (EJECT, F REV, F FWD, NEXT, PREV, PLAY/PAUSE, STOP) ne fonctionnent pas pendant l'enregistrement.

11 Pour arrêtier l'enregistrement, effectuez l'une des opérations enumeratedes à l' étape 9.

Les indicateurs TALLY, l'indicateur de signalisation du panneau avant du viseur, et l'indication REC de I'écran du viseur

s'eteignent, et le camescope entre en mode de veille d'enregistrement (STBY).

Un plan est créé à partir des données audio et video et des métadonnées enregistrées entre les étapes 9 et 10.

Pour vérifier l'enregistrement (passage en revue de l'enregistrement)

Avec le caméscope en mode de veille d'enregistrement (STBY), activez le commutateur personnalisable auquel la fonction Rec Review ou Freeze Mix a été attribuée (consultez la page 161).

Le caméoscope lit le dernier plan entier ou les dernières secondes de ce plan (3 secondes ou 10 secondes) puis revient en mode de veille. Vous pouvez utiliser l'élément MAINTENANCE >Camera Config >Rec Review dans le menu de configuration (consultez la page 150) pour modifier la durée de lecture.

Lorsque la fonction Rec Review est attribuée à la touche RET, vous pouvez également passer en revue l'enregistrement à l'aide de la touche RET.

12 Repetez les étapes 9 et 10 pour continuer l'enregistrement.

A chaque répétition, un autre plan est créé sur la carte mémoire.

Remarques

• Vous ne pouvez par reprendre l'enregistrement pendant une seconde environ après l'avoir arrêté.
• Le nombre maximum de plans pouvant être enregistrés sur une carte mémoire est 600. Meme si la carte mémoire dispose de suffisamment d'espace libre pour enregistrer des plans supplémentaires, il n'est plus possible d'enregistrer lorsque 600 plans ont été enregistrés.

Tailles des fichiers de plan

Les produits de la série XDCAM EX limitent la taille maximal du fichier d'un plan à 4 GB.

Si vous continuez l'enregistrement pendant une période prolongée, le contentu enregistré peut etre segmenté en plusieurs fichiers, selon la taille de fichier (le nombre maximum de partitions est 99).

Le caméscope considéré l'enregistrement continu comme un plan même s'il a été segmenté en plusieurs fichiers.

Noms de plans

Le caméoscope donne automatiquement un nom de plan de neuf caractères (pour les plans en 3D) ou un nom de plan de huit caractères (pour les plans en 2D) à chaque plan enregistré.

Exampie:ABCD001L

ABCD: Préfixe alphanumérique de quatre caractère. Vous pouvez modifier le préfixe sur une longueur arbitraire (4 à 46 caractères) à l'aide de OPERATION >Clip >Title Prefix dans le menu de configuration. (Le préfixe ne peut pas être modifiée une fois l'enregistrement commencé.)
0001: Un nombre à quatre chiffres qui augmente automatiquement chaque fois qu'un plan est enregistré. Lors de l'enregistrement 3D, les supports dans les logements gauche et droit sont comparés et le plus grand des deux est ajoute aux deux plans.
L: Lors de l'enregistrement 3D, « L » est ajouté aux plans de l'image de gauche et « R » aux plans de l'image de droite. Lors de l'enregistrement 2D, aucun suffixe n'est ajouté.

Lecture de plans enregistrés

Lorsque le caméscope est en mode de veille (STBY), vous pouvez dire la totalité ou une partie du dernier plan enregistré (consultez la page 82).

1 Insérez la carte mémoire SxS à生存 (consultez la page 77).
2 Appuyez sur la touche PREV (consultez la page 27) ou F REV (consultez la page 27) pour vous positionner sur le plan à生存.
3 Appuyez sur la touche PLAY/PAUSE. L'indicateur PLAY/PAUSE s'allume et l'imagede lecture apparait dans le viseur.

Pourmettre enpause la lecture

Appuyez sur la touche PLAY/PAUSE.

L'indicateur PLAY/PAUSE clignote pendant la pause.

Appuyez de nouveau sur la touche pour revenir au mode de lecture.

Pour lire à vitesse rapide

Appuyez sur la touche F FWD (consultez la page 27) ou F REV (consultez la page 27). Pour revenir à la lecture normale, appuyez sur la touche PLAY/PAUSE.

Pour basculer entre les cartes mémoire

Lorsque deux cartes mémoire sont chargées dans les deux logements A et B, appuyez sur la touche SLOT SELECT (consultez la page 31) pour sélectionner le logement actif.

Il n'est pas possible de basculer entre les cartes mémoire pendant la lecture.

Pour terminier la lecture

Appuyez sur la touche STOP : la lecture s'arrête et le caméscope passe en mode E-E.

Appuyez sur la touche THUMBMAIL : la lecture s'arrête et un écran de miniatures (consultez la page 98) apparait dans le viseur.

La lecture s'arrête également et l'écran de code temporel apparait dans le viseur lorsque vous démarrez l'enregistrement pendant la lecture et lorsque vous ejectez une carte mémoire SxS.

Suppression de plans enregistrés

Vouspouvrezutiliserlescommutateurs personnalisables pour supprimer les derniers plansenregistrres(fonctionLastClipDEL). Pourlesplansenregistrres en3D,lesdeuxplans de gauche et de droite sont supprimés.

Vous pouvez également utiliser le menu THUMBMAIL pour supprimer tous les plans enregistrres (fonction All Clips DEL) ou pour supprimer les plans enregistrres. Pour les détails, consultez « Suppression de plans » (page 109).

1 Activez le commutateur personnalisable auquel la fonction Last Clip DEL a ete attribuée (consultez la page 162).
Un message de confirmation apparait.
2 Tournez le bouton MENU pour sélectionner [Execute] puis appuyez sur le bouton.

Opérations avancées

Enregistrement de repères de prise de vue

Sur ce caméscope, deux types de repères de prise de vue sont disponibles. Vous pouvez les enregistrer à des emplacements définis par l'utilisateur pour faciliter le positionnement sur ces emplacements pour les monteurs. Vous pouvez enregistrer jusqu'à 127 repères de prise de vue par plan.

Pour les plans enregistrés en 3D, des repères sont enregistrés pour les plans dans les logements de gauche seulement. Par contre, les repères sont enregistrés pour les plans dans les logements de droite seulement en mode 3D à l'aide du réglage 3D Single Rec ou lors de l'enregistrement sur seulement les logements de droite en mode 2D.

Vous pouvez également utiliser le menu THUMBMAIL pour ajouter et supprimer des repères de prise de vue dans les plans. Pour les détails, consultez « Ajout et suppression de repères de prise de vue » (page 111).

Pour enregistrer des repères de prise de vue

Effectuez l'une des opérations suivantes.

• Activez l'un des commutateurs personalisables auxquels la fonction Shot Mark 1 ou Shot Mark 2 a ete attribuée (consultez la page 161).
• Si Lens RET a été attribué à la touche RET, faites comme suit.

Pour enregistrer un repère de prise de vue 1: appuyez une fois sur la touche RET.

Pour enregistrer un repère de prise de vue 2: appuyez deux fois rapidement sur la touche RET.

Lorsqu'un repère de prise de vue est enregistré, une indication « Shot Mark 1 » ou « Shot Mark 2 » apparait dans le viseur pendant environ trois secondes pres de l'indication de code temporel.

Réglage de repères OK

Pour facilititer la sélection de bons plans pour les monteurs, vous pouvez régler des repères OK dans les plans.

Les repères OK sont régés pour les plans enregistrés dans les deux logements gauche et droit.

Remarque

Les repères OK ne peuvent pas être régés ou supprimés pendant l'enregistrement ou la lecture.

Pour ajouter/supprimer des repères OK

Utilisez le menu THUMBMAIL pour ajouter et supprimer les repères OK dans les plans enregistrres précédemment.

Pour les détails, consultez « Ajout et suppression de repères OK » (page 108).

Démarrage d'enregistrement à partir de video pré-enregistrée (fonction de cache d'image) (mode 2D uniquement)

Le caméscope est équipé d'une mémoire interne suffisante pour pré-enregistrer jusqu'à 15 secondes de données audio et video dans un cache d'image. Cela vous permet de commencer l'enregistrement un certain nombre de secondes avant le moment où vous avez appuyé sur une touche de démarrage de l'enregistrement.

Remarque

En mode 3D, la fonction de cache d'image ne peut pas etre utilisée.

Selection du mode de cache d'image et réglage de la durée de cache d'image

Avant d'enregistrer en mode de cache d'image, vous doivent désigné le mode de cache d'image et régler la durée de cache d'image (le nombre de secondes de données audio et video stockées en mémoire) dans le menu OPERATION.

La durée de cache d'image déterminé avec qu'elle avance vous pouvez démarrer l'enregistrement, avec un compte à rebours en secondes à partir du démarrage de l'enregistrement. Remarquez qu'il peut être impossible de commencer aussi

longtemps à l'avance dans les cas particuliers expliqués dans les remarques suivantes.

Remarques

• Le stockage des données d'image en mémoire commence lorsque vous Sélectionnez le mode de cache d'image. Par conséquent, si vous démarrez l'enregistrement immidiatement après avoir sélectionné le mode de cache d'image, les données d'image d'avant la sélection ne sont pas enregistrées.
• Aucune donnée n'est enregistrée dans la mémoire de cache d'image pendant la lecture ou le passage en revue de l'enregistrement et l'affichage de miniatures. Il n'est pas possible d'enregistrer des données d'image à partir du moment où vous meniez des opérations de lecture ou de passage en revue de l'enregistrement.

Pour selectionner le mode de cache d'image et regler la durée de cache d'image

Remarques

• L'enregistrement en mode de cache d'image n'est pas possible en mode d'enregistrement image par image, en mode d'enregistrement à intervalles et en mode ralenti et acceléré. Le camoscope quitte le mode d'enregistrement image par image, le mode d'enregistrement à intervalles ou le mode ralenti et acceléré des que vous sélectionnez le mode de cache d'image. Le camoscope quitte automatiquement le mode de cache d'image des que vous sélectionnez le mode d'enregistrement image par image, le mode d'enregistrement à intervalles ou le mode ralenti et acceléré.

• Les données stockées dans la mémoire de cache d'image sont effacées lorsque vous modifie les régles de système, par exemple en sélectionnant un format video différent. Les données d'image d'avant la modification ne sont pas enregistrées même si vous démarrez l'enregistrement immédiatement après la modification. Le caméoscope quatre automatiquement le mode de cache d'image.

• Il n'est pas possible de régler le mode de cache d'image pendant l'enregistrement.

1 Dans le menu de configuration, selectionnez OPERATION >Rec Function >Picture Cache Rec.

Pour en savoir plus sur le fonctionnement des menus, consultez « Opérations de base du menu de configuration » (page 114).

2 Tournez le bouton MENU pour sélectionner [On] puis appuyez sur le bouton.

3 Sélectionnez [P. Cache Rec Time], tournez le bouton MENU pour selectionner la durée de cache d'image souhaïée puis appuyez sur le bouton.

Vous pouvez selectionner la durée parmi les éléments 0-2sec, 2-4sec, 4-6sec, 6-8sec, 8-10sec, 10-12sec, 12-14sec et 13-15sec.

Une fois configurés, les réglages du mode de cache d'image restent effectifs jusqu'à ce qu'ils soient modifiés.

Au lieu de suivre les étapes 1 et 2, vous pouvez également sélectionner le mode de cache d'image en utilisant un commutateur personnalisable auquel la fonction Picture Cache a ete attribuée (consultez la page 161).

Traitement des données du caméscope pendant l'enregistrement en mode de cache d'image

Les procédures d'enregistrement en mode de cache d'image sont fondamentalement les mêmes que les procédures d'enregistrement normales. Cependant, notez les différences suivantes relatives à la façon dont le caméscope traite les données video, temporelles et de sortie.

• Si vous démarrez l'enregistrement lorsque le support est en cours d'accès, le point de démarrage de la video réellement enregistrée peut être ultérieur à la durée de cache d'image actuellément indiquée. Etant donné que le salarié augmente au fur et à mesure que le nombre de plans enregistrés augmente, vous doivent éviter les opérations rapides de démarrage et d'arrêt de l'enregistrement en mode de cache d'image.
• Quel que soit le réglage du commutateur F-RUN/SET/R-RUN, le mode de défilament du générateur de code temporel interne est toujours F-RUN.
• En mode de cache d'image, vous ne pouvez pas régler les données temporelles en plaçant le commutateur F-RUN/SET/R-RUN sur SET. Pour régler les données temporelles, quitterze le mode de cache d'image.
• Si la capacité restante disponible sur le support dans le logement actuellément selectionné est inférieure à la durée de cache d'image, et si le support dans l'autre logement dispose d'une capacité suffisante, alors les données sont enregistrées sur le support dans l'autre logement.

Cependant, aucune donnée n'est enregistrée lorsqu'il n'y aaucun support dans l'autre logement et lorsque le support dans l'autre

logement ne dispose pas d'une capacité restante suffisante. (Un message apparait dans le viseur pour vous informer que la capacité restante n'est pas suffisante.)
- Les repères de prise de vue ne sont pas enregistrés s'ils sont régles avant l'opération de démarrage de l'enregistrement.

Si l'alimentation est interrompue pendant I'enregistrement

• Si vous reglez le commutateur POWER du caméscope sur OFF, le caméscope est mis automatiquement hors tension après quelques secondes, pendant lesquelles le support est en cours d'accès pour enregistrer les données audio et video stockées dans la mémoire du caméscope jusqu'à ce point.
• Si l'alimentation est interrompue en raison du retrait de la batterie, de la déconnexion du cable CC ou de la mise hors tension de l'adaptateur CA, alors les données audio et video stockées en mémoire sont perdues. Les données stockées en mémoire ne sont pas enregistrées. Assurez-vous d'éviter cela lorsque vous changez la batterie.

Enregistrement de video à intervals (fonction d'enregistrement à intervalles)

La fonction d'enregistrement à intervalles du caméoscope vous permet de capturer de la vente à intervalles dans la mémoire interne du caméoscope. Cette fonction est une façon efficace de filmer des sujets se déplacant lentement. Lorsque vous démarrez l'enregistrement, le caméoscope enregistre automatiquement un nombre défini d'images à un intervalle définit.

Nombre d'images dans une prise

Une fonction de pré-éclairage est disponible lorsque l'enregistrement à intervalles est activé. Cette fonction allume automatiquement une lampe video avant le démarrage de l'enregistrement, ce qui vous permet d'enregistrer des images sous une lumière et avec une température de couleur stables.

Réglages d'enregistrement à intervalles et prise de vue

Remarques

• La fonction d'enregistrement à intervalles ne peut pas être utilisée en même temps que les fonctions de cache d'image, d'enregistrement image par image et de ralenti et accéléREDansque vous sélectionnez le mode d'enregistrement à intervalles, les fonctions de cache d'image, d'enregistrement image par image et de ralenti et accéléRDansque vous sélectionnez le mode de cache d'image, d'enregistrement image par image ou de ralenti et accéléRDansque vous désactivées.
• Les données stockées dans la mémoire de cache d'image sont effacées lorsque vous modifie les réglages de système, par exemple en selectionnant un format video différent. Les données d'image d'avant la modification ne sont pas enregistrées même si vous démarrez l'enregistrement immédiatement après la modification. Le caméoscope quatre automatiquement le mode de cache d'image.
• Les réglages d'enregistrement à intervalles ne peuvent pas été modifiés pendant l'enregistrement.

Pour configurer les réglages d'enregistrement à intervals

1 Sélectionnez OPERATION >Rec Function >Interval Rec dans le menu de configuration.

Pour en savoir plus sur le fonctionnement des menus, consultez « Opérations de base du menu de configuration » (page 114).

2 Tournez le bouton MENU pour selectionner [On] puis appuyez sur le bouton.

Le caméscope passé en mode d'enregistrement à intervalles, l'indication «Interval » sur l'écran du viseur clignotent.

3 Sélectionnez [Number of Frames], tournez le bouton MENU pour sélectionner le nombre d/images à enregistrer en une prise, puis appuyez sur le bouton.

Vous pouvez selectionner parmi 1,3,6,9 ou parmi 2,6,12 lorsque le format video est regle sur 720 / 59.94P ou 720 / 50P

4 Sélectionnez [Interval Time], tournez le bouton MENU pour sélectionner l'intervalle souhaité puis appuyez sur le bouton.

Vous pouvez selectionner parmi 1 a 10/15/ 20/30/40/50 sec, 1 a 10/15/20/30/40/50 min, 1 a 4/6/12/24 h.

5 Selon le besoin, Sélectionnez [Pre-Lighting], tournez le bouton MENU pour Sélectionner la durée d'éclairage avant le démarrage de l'enregistrement puis appuyez sur le bouton.

Vous pouvez selectionner parmi 1 à 10/15/ 20/30/40/50 sec, 1 à 10/15/20/30/40/50 min, 1 à 4/6/12/24 h.

Remarques

• Si vous souhaitez allumer la lampe video avant le démarrage de l'enregistrement, réglez le commutateur LIGHT du caméoscope sur [AUTO]. Le commutateur de la lampe video doit également être régle sur ON. Lorsque c'est fait, la lampe video s'allume et s'eteint automatiquement. Cependant, la lampe video reste allumée lorsque sa durée d'extinction est de cinq secondes ou moins.
• Si vous reglez le commutateur LIGHT sur [MANUAL] et le commutateur de la lampe video sur ON, la lampe video est toujours allumée. (Elle ne s'allume pas et ne s'estin pas automatiqueen.)

Le caméscope quitte le mode d'enregistrement à intervals lorsqu'il est mis hors tension, mais les réglages du nombre d'images, de l'intervalle et de pré-eclairage sont conservés. Vous n'aurez pas besoin de les régler de nouveau lors de la prochaine prise de vue en mode d'enregistrement à intervalles.

Pour filmer en mode d'enregistrement à intervals

Effectuez les préparations et configurez les réglages décrites dans « Opérations de base » (page 81), fixez le caméoscope pour l'immobiliser et commencez la prise de vue.

Au début de l'enregistrement, l'indication « Interval » du viseur passé du clignotement au continu, et « INT REC » et « INT STBY » apparaisent alternatively à la position de l'indication REC. Les indicateurs TALLY et l'indicateur de signalisation du panneau avant du viseur s'allument de la même façon que lors d'un enregistrement normal.

Si vous utilisez la fonction de pré-éclairage, la lampe video s'allume avant le démarrage de l'enregistrement.

Pour arreter la prise de vue

Arrêtez l'enregistrement.

Lorsque la prise de vue se termine, les données video stockées en mémoire jusqu'à ce point sont écrites sur le support.

Pour quitter le mode d'enregistrement à intervals

Effectuez l'une des opérations suivantes.

• Reglez le commutateur POWER sur OFF.
• Avec le caméoscope en mode de veille d'enregistrement, réglez OPERATION >Rec Function >Interval Rec dans le menu de configuration sur « Off »

Restrictions pendant l'enregistrement

• Quel que soit le réglage du commutateur F-RUN/SET/R-RUN, le mode de défilament du générateur de code temporel interne est toujours F-RUN.
  L'audio ne peut pas etre enregistré.
• Le passage en revue de l'enregistrement n'est pas possible.
• Si vous appuyez sur la touche SLOT SELECT, le caméscope termine l'enregistrement du nombre d'images définit, créé un plan et passée à l'autre support.
• Le verrouillage de la synchronisation n'est pas possible.

Si I'alimentation est interrompue pendant I'enregistrement

• Si vous reglez le commutateur POWER du caméoscope sur OFF, le caméoscope est mis automatiquement hors tension après quelques secondes, pendant lesquelles le support est en cours d'accès pour enregistrer les données audio et video stockées dans la mémoire du caméoscope jusqu'à ce point.
• Si l'alimentation est interrompu en raison du retrait de la batterie, de la déconnexion du cable CC ou de la mise hors tension de l'adaptateur

CA, alors les données audio et video filmées jusqu'à ce point peuvent être perdues (maximum 10 secondes). Assurez-vous d'éviter cela lorsque vous changez la batterie.

Prise de vue d'animations image par image (fonction d'enregistrement image par image)

La fonction d'enregistrement image par image est utile pour filmer des animations image par image, comme des animations de marionnette ou personnes en argile.

A chaque fois que vous appuyez sur la touche de démarriage de l'enregistrement, le caméscope这部电影 un nombre défini d'images puis s'arrête.

Réglages d'enregistrement image par image et prise de vue

Remarques

• La fonction d'enregistrement image par image ne peut pas ettre utilisée en meme temps que les fonctions de cache d'image, d'enregistrement a intervalles et de ralenti et accelere. Lorsque vous selectionnez le mode d'enregistrement image par image, les fonctions de cache d'image, d'enregistrement a intervalles et de ralenti et accelere sont desactivees. Lorsque vous selectionnez le mode de cache d'image, d'enregistrement a intervalles ou de ralenti et accelere, la fonction d'enregistrement image par image est desactivee.
• Les données stockées en mémoire sont effacées lorsque vous modifie les réglages de système, par exemple en sélectionnant un format video différent. Les données d'image d'avant la modification ne sont pas enregistrées même si vous démarrez l'enregistrement immédiatement après la modification. Le caméoscope quitte automatiquement le mode d'enregistrement image par image.
• Les réglages d'enregistrement image par image ne peuvent pas été modifiés pendant l'enregistrement.

Pour configurer les réglages d'enregistrement image par image

1 Sélectionnez OPERATION >Rec Function >Frame Rec dans le menu de configuration.

Pour en savoir plus sur le fonctionnement des menus, consultez « Opérations de base du menu de configuration » (page 114).

2 Tournez le bouton MENU pour selectionner [On] puis appuyez sur le bouton.

Le caméscope passe en mode d'enregistrement image par image, l'indication « Frame Rec » sur l'écran du viseur clignotent.

3 Sélectionnez [Number of Frames], tournez le bouton MENU pour sélectionner le nombre d'images à enregistrer en une prise, puis appuyez sur le bouton.

Vous pouvez selectionner parmi 1,3,6,9 ou parmi 2,6,12 lorsque le format video est regle sur 720 / 59.94P ou 720 / 50P)

Le caméscope quitte le mode d'enregistrement image par image lorsqu'il est mis hors tension, mais le réglage du nombre d'images est conservé. Vous n'aurez pas besoin de le régler de nouveaux lors de la prochaine prise de vue en mode d'enregistrement image par image.

Pour filmer en mode d'enregistrement image par image

Effectuez les préparations et configurez les réglages décrits dans « Opérations de base » (page 81), fixez le caméoscope pour l'immobiliser et commencez la prise de vue.

Au début de l'enregistrement, l'indication « Frame Rec » du viseur passé du clignotement au continu, et « FRM REC » et « FRM STBY » apparaisent alternatively à la position de l'indication REC. Les indicateurs TALLY et l'indicateur de signalisation du panneau avant du viseur s'allument de la même façon que lors d'un enregistrement normal.

Pour arreter la prise de vue

Arrêtez l'enregistrement.

Lorsque la prise de vue se termine, les données video stockées en mémoire jusqu'à ce point sont écrites sur le support.

Pour quitter le mode d'enregistrement à intervals

Effectuez l'une des opérations suivantes.

• Reglez le commutateur POWER sur OFF.
• Avec le caméscope en mode de veille d'enregistrement, réglez OPERATION >Rec

Function > Interval Rec dans le menu de configuration sur [Off].

Restrictions pendant l'enregistrement

• Quel que soit le réglage du commutateur F-RUN/SET/R-RUN, le mode de défilament du générateur de code temporel interne est toujours R-RUN.
  L'audio ne peut pas etre enregistré.
• Le passage en revue de l'enregistrement n'est pas possible.
• Si vous appuyez sur la touche SLOT SELECT, le caméscope termine l'enregistrement du nombre d'images définit, créé un plan et passée à l'autre support.
• Le verrouillage de la synchronisation n'est pas possible.

Si I'alimentation est interrompue pendant I'enregistrement

• Si vous reglez le commutateur POWER du caméscope sur OFF, le caméscope est mis automatiquement hors tension après quelques secondes, pendant lesquelles le support est en cours d'accès pour enregistrer les données audio et video stockées dans la mémoire du caméscope jusqu'à ce point.
• Si l'alimentation est interrompue en raison du retrait de la batterie, de la déconnexion du cable CC ou de la mise hors tension de l'adaptateur CA, alors les données audio et video filmées jusqu'à ce point peuvent être perdues (maximum 10 secondes). Assurez-vous d'éviter cela lorsque vous changez la batterie.

Prise de vue avec ralenti et acceléré

Lorsque le format video (consultez la page 55) est reglé sur l'un des formats enumeratedés ci-dessous, vous pouze indiquer une fréquence d'images d'enregistrement différente de la fréquence d'images de lecture.

Lorsque Country est regle sur [NTSC Area]/

Lorsque Country est réglé sur [PAL Area]:

En filmant avec une fréquence d'images différente de la fréquence d'images de lecture, vous pouze obtenir des effets de ralenti et accéléré plus fluides que la lecture ralentie ou accéléré de contenu enregistré à la fréquence d'images normale.

Example

Lorsque le format video est HQ 1280/23.98P, you pouvez obtenir des effets d'acceléré en réglant la fréquence d'images sur 1 à 23 et obtenir des effets de ralenti en réglant la fréquence d'images sur 25 à 60.

Réglages de ralenti et accéléré et prise de vue

Remarques

• La fonction ralenti et acceléré ne peut pas être utilisée en même temps que les fonctions de cache d'image, d'enregistrement à intervalles et d'enregistrement image par image. Lorsque vous selectionnez le mode ralenti et acceléré, les fonctions de cache d'image, d'enregistrement à intervalles et d'enregistrement image par image sont désactivées. Lorsque vous selectionnez le mode de cache d'image, d'enregistrement à intervalles ou d'enregistrement image par image, la fonction ralenti et acceléré est désactivée.
• La fonction ralenti et accéléré est désactivée lorsque la fonction d'obturation lente (le viseur affiche « SLS ») est activée. La fonction d'obturation lente est désactivée lorsque la fonction ralenti et accéléré est activée.
• Les réglages de ralenti et accélérez ne peuvent pas être modifiés pendant l'enregistrement.
• La durée d'obturation de l'objet如果无法使用，或者在使用时需要进行修改，应当使用一个对象的注释。

Pour configurer les réglages de ralenti et accéléRED

1 Sélectionnez OPERATION >Rec Function >Slow & Quick dans le menu de configuration.

Pour en savoir plus sur le fonctionnement des menus, consultez « Opérations de base du menu de configuration » (page 114).

2 Tournez le bouton MENU pour selectionner [On] puis appuyez sur le bouton.

Le caméscope passe en mode ralenti et accéléré et l'indication « S&Q STBY » dans le viseur s'allume.

3 Sélectionnez [Frame Rate], tournez le bouton MENU pour sélectionner la fréquence d'images d'enregistrement puis appuyez sur le bouton.

La plage de réglage pour la fréquence d'images est la suivante.

3D/2D Lignes de système	Fréquence d'images
2D 1080 1 à 30720 1 à 60
3D 1080 17 à 30720 17 à 60

Lorsque ces réglages sont configurés, la fréquence de système et la fréquence d'images apparaisent en haut de l'écran du viseur. Vous pouvez modifier la fréquence d'images tout en regardant l'affichage du viseur en tournant le bouton MENU.

Le réglage du mode ralenti et accélééré et la fréquence d'images sont conservés même après la mise hors tension du caméoscope.

Pour filmer en mode ralenti et acceléré

Filmez comme décrit dans « Opérations de base » (page 81).

Lorsque l'enregistrement démarre, l'indication « S&Q STBY » dans le viseur passé à l'indication « ● S&Q REC ». Les indicateurs TALLY et l'indicateur de signalisation du panneau avant du viseur s'allument de la même façon que lors d'un enregistrement normal.

Pour arreter la prise de vue

Arrêtez l'enregistrement.

Remarque

L'arrêt de l'enregistrement est plus long que la normale lorsque Frame Rate est régèle sur une valeur faible (pour une fréquence d'images faible).

Pour quitter le mode ralenti et acceléré

Avec le caméoscope en mode de veille d'enregistrement, réglez OPERATION >Rec Function >Slow & Quick dans le menu de configuration sur « Off ».

Restrictions pendant l'enregistrement

• Quel que soit le réglage du commutateur FRUN/SET/R-RUN, le mode de défilament du

générateur de code temporel interne est toujours R-RUN.

• L'audio ne peut pas etre enregistrer lorsque les fréquences d'images d'enregistrement et de lecture sont differentes.
• Le passage en revue de l'enregistrement n'est pas possible.
• Si vous modifie la fréquence d'images d'enregistrement pour une valeur plus rapide que la vitesse d'obturation actuelle, la vitesse d'obturation bascule sur la valeur la plus lente à laquelle la prise de vue est possible.

Exemple: si la fréquence d'images est 32 et la vitesse d'obturation 1/40 , et si vous modifiez la fréquence d'images à 55, la vitesse d'obturation passée à 1/60 .

Il n'est pas possible de seLECTIONner une vitesse d'obturation plus lente que la fréquence d'images d'enregistrement.

• Le verrouillage de la synchronisation n'est pas possible.

Cadrage de prises de vue avec la fonction de mixage d'image gelée

La fonction de mixage d'image gelée vous permet de superposer temporairement une image fixe (image gelée) d'un plan dans dans l'image de laamera actuelle. Ceci prendra le cadrage de la prise de vue plus facile.

En mode 3D, une image d'un plan du logement de gauche se superpose avec l'image entree de I'objectif de gauche.

Remarque

La fonction de mixage d'image gelée n'est pas disponible dans les cas suivants.

• Lorsque les formats video de l'image enregistrée et de l' image de la camera sont différents
• Lorsque vous filmez en mode ralenti et accélééré ou en mode d'obturation lente

Pour afficher une image de mixaged'image gelée

1 Executeur une lecture de plan ou un passage en revue de l'enregistrement d'un plan avec le même format que l'image de laamera.

2 Affichez l'image que vous souhaitez utiliser puis activez le commutateur personnalisable auquel la fonction Freeze Mix a ete attribuée.

L'imagede passage en revue de l'enregistrement est gelée et remplace I'imagede laamera.

Remarque

Les fonctions suivantes sont désactivées au moment du mixage d'image geleée.

• Opérations de menu
• Pendant l'affichage du grossissement de la mise au point
• Affichage de repère
• Affichage de zébrures
• Affichage de réglage du contour
• Affichage des détails du teint

Pour annuler l'affichage de mixaged' image gelée

Effectuez l'une des opérations suivantes.

• Appuyez de nouveau sur un commutateur personnalisable auquel la fonction Freeze Mix a ete attribuée.

L'affichage de mixage d'image gelée est annulé et l'affichage revient à l'image normale de laamera.

• Demarrez l'enregistrement (consultez la page 82).

L'enregistrement normal demarre.

Opérations sur les métadonnées de planification

Les données de planification sont des informations sur les plans de tournage et d'enregistrement, enregistrées dans un fichier XML.

Exemple de fichier de métadonnées de planification

Vous pouvez filmer avec des noms de plans et des noms de repères de prise de vue définis à l'avance dans un fjichier de métadonnées de planification. Les logements de gauche sont uniquement utilisés lors du chargement des fichiers de métadonnées à partir des cartes mémoire SxS ou bien lors de l'écriture de fichiers de métadonnées de planification sur les cartes mémoire. Les logements de droite ne peuvent pas être utilisés. Cet caméoscope peut afficher les noms de plans et les noms de repères de prise de vue définis dans les langues suivantes.

Anglais
Chinois
- Allemand
Francais 1)
Italien
- Espagnol
- Néerlandais 1)
- Portugalais
Suédois
Norvégien
Danois
- Finnois 1)

1) Certains caractères sont affichés différencment mais sous forme de caractères similaires.

Remarque

Si vous définisse des noms de plans et des noms de repères de prise de vue dans des langues autres que celles ci-dessus, il se peut qu'ils ne s'affichent pas sur l'écran du viseur.

Sur 1'ecran du viseur, seuils des caractères alphanumeriques et des symboles peuvent etre affiches.

Chargement d'un fichier de métadonnées de planification dans la mémoire interne du caméscope

Pour enregistrer des métadonnées de planification en même temps que l'enregistrement de plans, vous devez charger un fjichier de métadonnées de planification dans la mémoire du caméoscope avant de filmer.

Il y a deux fon ons de charger des fichiers.

• Chargez un fichier ayant ete erit dans les repertoires suivants d'une carte memoire SxS.

Support Répertoire dans lequel les fichiers sont écrits

Carte mémoire BPAV/General/Sony/Planning SxS

SDHC PRIVATE/SONY/BPAV/General/ Sony/Planning

• Lorsqu'une connexion Wi-Fi est établie entre le caméscope et un ordinateur, utilisez le menu Web intégré au caméscope depuis un ordinateur pour transférer un fisier.

Pour plus de détails sur la façon d'utiliser le menu Web pour charger un fisier de métadonnées de planification, reportez-vous au Supplément fourni sur le CD-ROM (étiqueté « Manuals for Solid-State Memory 3D Camcorder »).

Pour charger un fichier de métadonnées de planification par une opération de menu

Executez les procedures suivantes avec OPERATION > Planning Metadata dans le menu de configuration.

1 Insérez une carte mémoire SxS dans le logement pour carte mémoire A ou B de gauche et réglez Load/Slot(A) ou Load/ Slot(B) sur [Execute].

Une listedefichiersapparait.

Remarques

• Les logements de droite ne peuvent pas etre utilisés pour charger les métadonnées de planification a partir des cartes mémoire SxS.
• La liste de fichiers affiche jusqu'à 64 fichiers. Mème si le nombre total de fichiers de métadonnées de planification est de 64 ou moins, il se peut que tous les fichiers de métadonnées de planification n'apparaissent pas si le repertoire dans lequel ils se trouvent sur la carte mémoire SxS (General/Sony/Planning) contient 512 fichiers ou plus.

2 Tournez le bouton MENU pour selectionner un fjichier à charger puis appuyez sur le bouton MENU.

Pour afficher les informations détaillées des métadonnées de planification

Après avoir chargé les métadonnées de planification dans ce caméscope, vous pouvez vérifier les informations détaillées qu'il contient, comme les noms de fichiers, la date et l'heure de création et les titres.

1 Dans OPERATION > Plan.Metadata > Properties du menu de configuration, selectionnez [Execute].

2 Tournez le bouton MENU pour sélectionner [Execute] puis appuyez sur le bouton.

La liste PLANNING METADATA PROPERTIES apparait.

La liste contient les informations suivantes.

Elément Informations

File Name Nom du fjichier

Assign ID Identifient attribué

Created Date et heures de création

Modified Date et heures de la dernière modification

Modified by Nom de la personne qui a modifié le fjichier

Title Titre 1 spécifique dans le fjichier (nom de plan au format ASCII)

Title2 Titre 2 spécifique dans le fjichier (nom de plan au format UTF-8)

Material Gp Nombre de plans dans le groupe de données a)

Shot Mark0 à Noms définis dans le fjichier

Shot Mark9 pour Shot Mark 0 à Shot Mark 9

a) Groupe de données : un groupe de plans enregistrés avec les mêmes données de planification.

Vous pouvez tourner le bouton MENU pour faire defiler la liste.

Après avoir tourné le bouton MENU pour sélectionner un élément, vous pouvez appuyer sur la touche SET pour afficher uniquement l'élement sélectionné.

Pour effacer les métadonnées de planificationChargees

1 Dans OPERATION >Plan.Metadata >Clear du menu de configuration, selectionnez [Execute].
2 Tournez le bouton MENU pour selectionner [Execute] puis appuyez sur le bouton.

La suppression du fichier démarre.
Le message « Clear Planning Metadata File OK » apparait lorsque la suppression est terminée.

Définition des noms de plans dans les métadonnées de planification

Les deux types suivants de chaînes de nom de plan peuvent être écrites dans un fisquier de métadonnées de planification.

• Le nom au format ASCII qui apparait dans le viseur
• Le nom au format UTF-8 qui est enregistré en fait comme nom de plan

Voupez selectionnerquel type de nom de plan est affiché à l'aide de OPERATION >Planning Metadata > Clip Name Disp dans le menu de configuration.

Lorsqu'un nom de plan est regle avec les métadonnées de planification, le nom est affché sous l'indication de profondeur de champ sur l'écran du viseur.

Remarque

Lorsque vous définisse aussi bien le nom au format ASCII que le nom au format UTF-8 avec les métadonnées de planification, la chaine au format UTF-8 est utilisé comme chaine de nom de plan. Si vous définisse le nom au format ASCII ou le nom au format UTF-8 avec les métadonnées de planification, le nom au format défini est affché bien qu'il n'ait pas eté sélectionné par un réglage de menu.

Exemple de chaîne de nom de plan

Utilisez un éditeur de texte pour modifier les deux champs dans la balise
