Caractéristique	Détails
Type de caméscope	Caméscope professionnel
Capteur	3 capteurs CMOS Exmor
Résolution vidéo	1920 x 1080 pixels (Full HD)
Formats d'enregistrement	XDCAM HD, MPEG-2, AVCHD
Zoom optique	20x
Écran	Écran LCD de 3,5 pouces
Connectivité	HDMI, SDI, USB
Alimentation	Batterie lithium-ion rechargeable
Poids	Environ 2,5 kg
Dimensions	Environ 15 x 20 x 30 cm
Utilisation	Idéal pour la production vidéo professionnelle, les documentaires, et les événements en direct
Maintenance	Nettoyage régulier de l'objectif et du capteur recommandé
Sécurité	Éviter l'exposition à l'humidité et à des températures extrêmes
Garantie	Vérifier les conditions de garantie auprès du revendeur

FOIRE AUX QUESTIONS - PMW500 SONY

Comment allumer le caméscope SONY PMW500 ?

Pour allumer le SONY PMW500, appuyez sur le bouton d'alimentation situé sur le panneau supérieur du caméscope.

Comment changer la batterie du SONY PMW500 ?

Ouvrez le compartiment de la batterie à l'arrière du caméscope, retirez l'ancienne batterie en appuyant sur le loquet, puis insérez la nouvelle batterie jusqu'à ce qu'elle s'enclenche.

Comment régler la balance des blancs sur le SONY PMW500 ?

Accédez au menu de configuration, sélectionnez 'Balance des blancs', puis choisissez le mode souhaité ou effectuez un réglage manuel.

Pourquoi le caméscope ne s'allume-t-il pas ?

Assurez-vous que la batterie est correctement chargée et insérée. Si le problème persiste, essayez de brancher le caméscope sur une source d'alimentation externe.

Comment transférer des vidéos du SONY PMW500 vers un ordinateur ?

Connectez le caméscope à l'ordinateur à l'aide d'un câble USB et sélectionnez le mode 'Transfert de fichiers' sur l'écran du caméscope.

Comment formater une carte mémoire dans le SONY PMW500 ?

Accédez au menu de configuration, sélectionnez 'Format', puis choisissez la carte mémoire que vous souhaitez formater.

Le caméscope fait-il des enregistrements en 4K ?

Non, le SONY PMW500 enregistre en Full HD (1920x1080) mais pas en 4K.

Comment ajuster l'exposition manuellement sur le SONY PMW500 ?

Utilisez la molette d'exposition sur le panneau de commande pour ajuster l'exposition manuellement en fonction des conditions d'éclairage.

Que faire si l'écran est noir ?

Vérifiez si le caméscope est allumé et que l'objectif est correctement déployé. Si l'écran reste noir, essayez de redémarrer l'appareil.

Comment nettoyer l'objectif du SONY PMW500 ?

Utilisez un chiffon en microfibre doux et sec pour essuyer délicatement l'objectif. Évitez d'utiliser des produits chimiques agressifs.

MODE D'EMPLOI PMW500 SONY

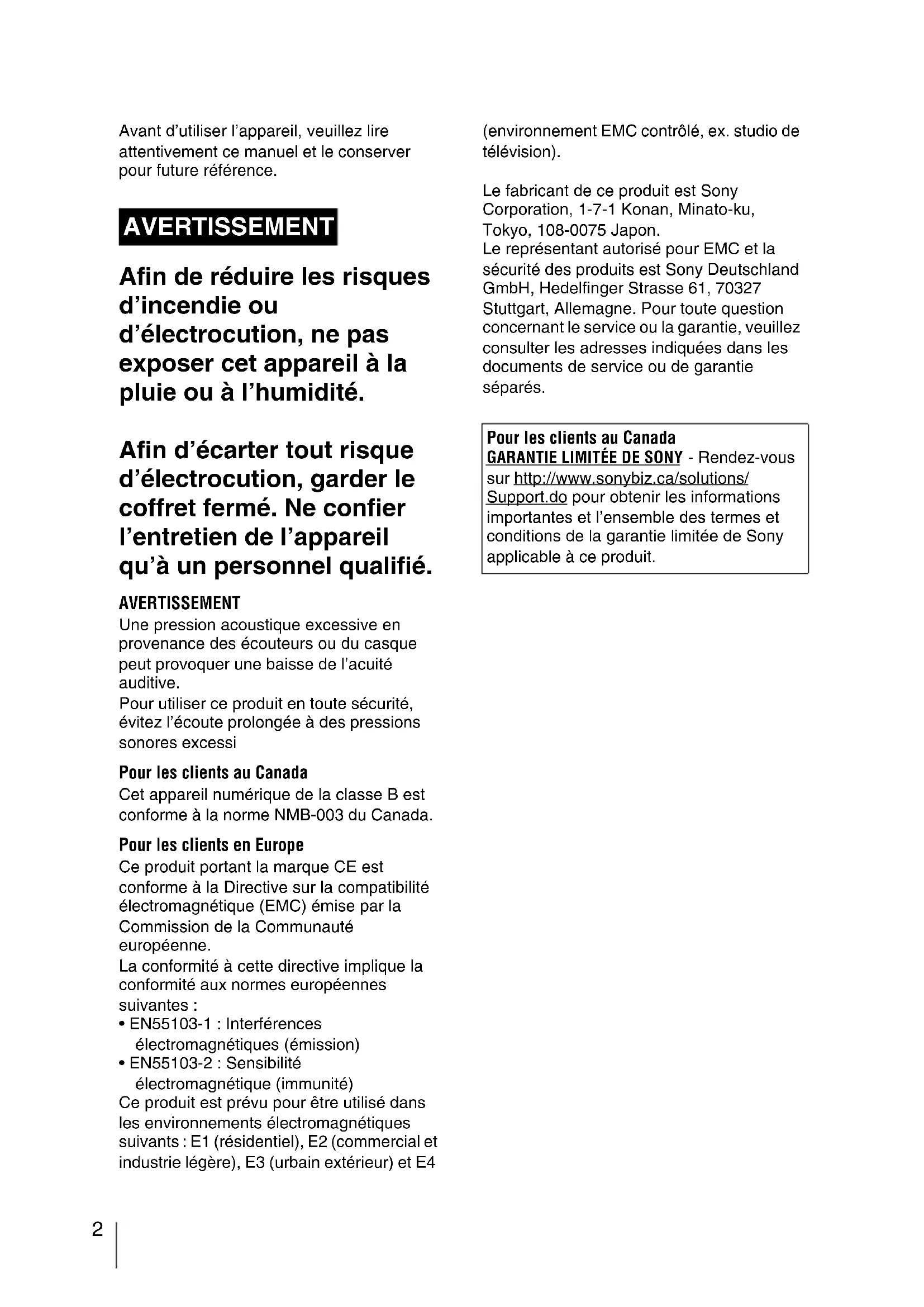

Avant d'utiliser l'appareil, veuillez dire attentivement ce manuel et le conserver pour future referece.

AVENTISSEMENT

Afin de réduire les risques d'incendie ou d'électrocution, ne pas exposer cet apparéil à la pluie ou à l'humidité.

Afin décarter tout risque d'électrocution, garder le coffret fermé. Ne confier l'entretien de l'appareil qu'à un personnel qualifié.

AVERTISSEMENT

Une pression acoustique excessive en provenance des écouteurs ou du casque peut provoquer une baisse de l'acuité auditive.

Pour utiliser ce produit en toute sécurité, evitez l'écoute prolongée à des pressions sonores excessi

Pour les clients au Canada

Cet appeareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Pour les clients en Europe

Ce produit portant la marque CE est conforme à la Directive sur la compatibilité electromagnetique (EMC) émise par la Commission de la Communauté française.

La conformité à cette directive implique la conformité aux normes européennes suivantes :

EN55103-1:Interférences electromagnétiques (emission)
- EN55103-2: Sensibilité electromagnétique (immunité)

Ce produit est prévu pour être utilisé dans les environnementés electromagnétiques suivants : E1 (résidentiel), E2 (commercial et industrié légère), E3 (urbain extérieur) et E4

(environnement EMC contrôle, ex. studio de télévision).

Le fabricant de ce produit est Sony Corporation, 1-7-1 Konan, Minato-ku, Tokyo, 108-0075 Japon.
Le représentant autorisé pour EMC et la sécurité des produits est Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Allemagne. Pour toute question concernant le service ou la garantie, veuillez consulter les adresses indiquées dans les documents de service ou de garantie séparés.

Pour les clients au Canada
GARANTIE LIMITÉE DE SONY - Rendez-vous
sur http://www.sonybiz.ca/solutions/
Support.do pour obtenir les informations
importantes et l'ensemble des termes et
conditions de la garantie limitée de Sony
applicable à ce produit.

Table des matieres

Avant-propos. 9

Avant 1'utilisation. 9

Indication des différents modes dans ce manuel. 9

Chapitre 1: Présentation

Caracteristiques 10

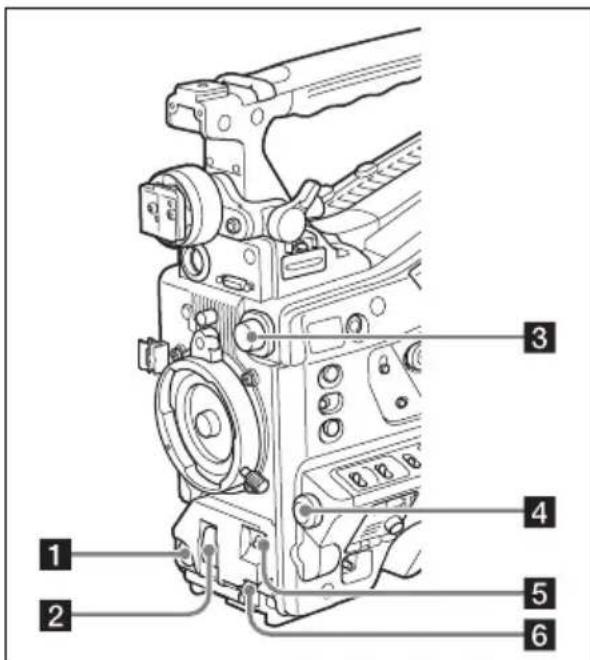

Localisation et fonctions des pieces et des commandes 12

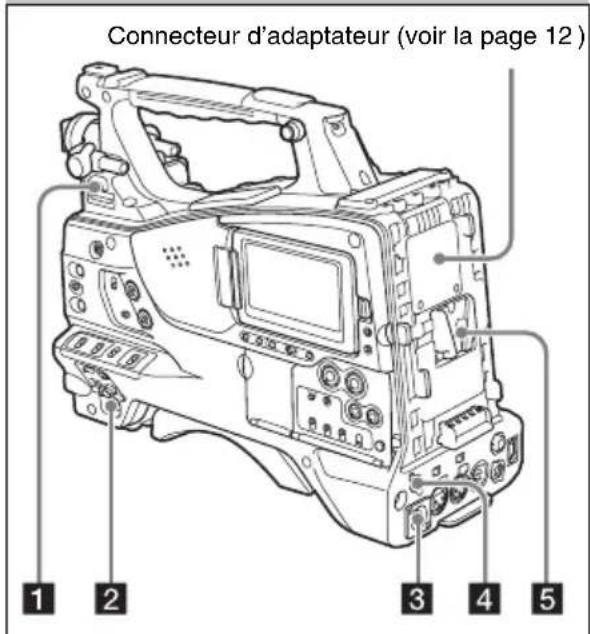

Alimentation 12

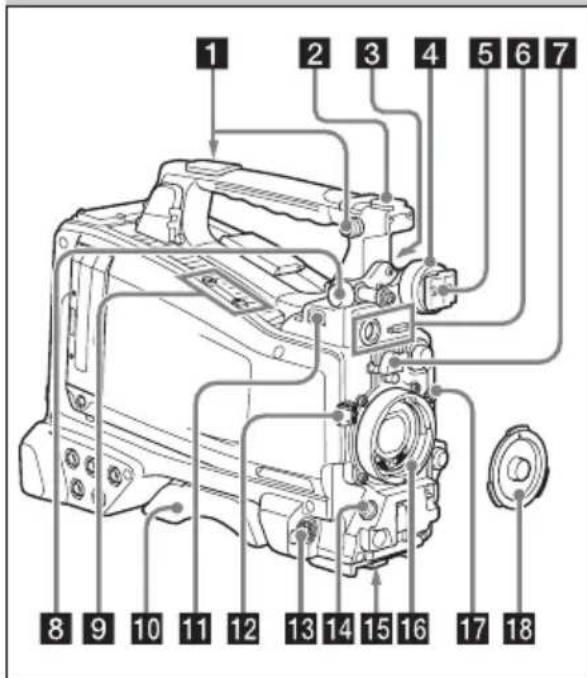

Fixation d'accessoires 13

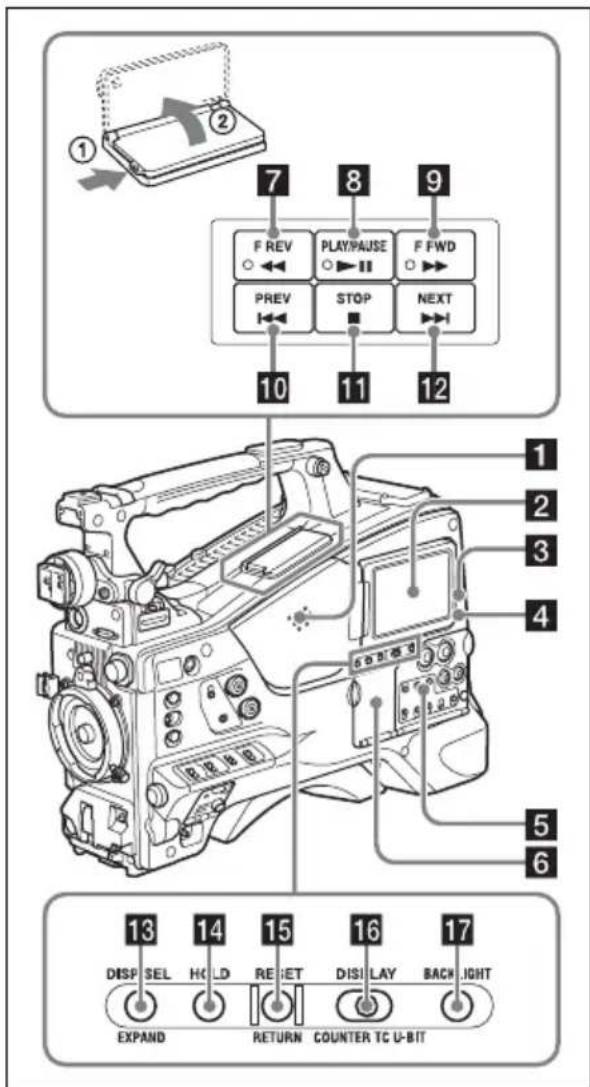

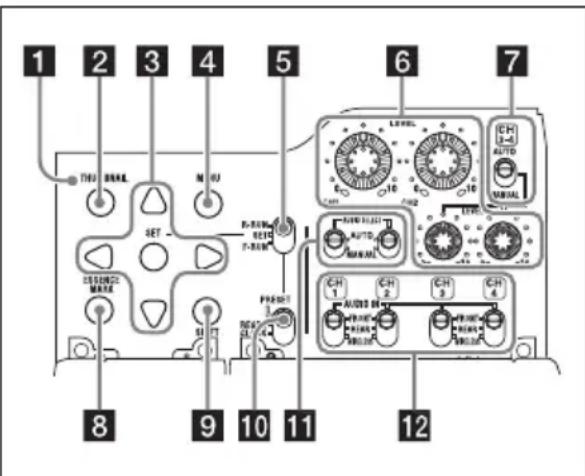

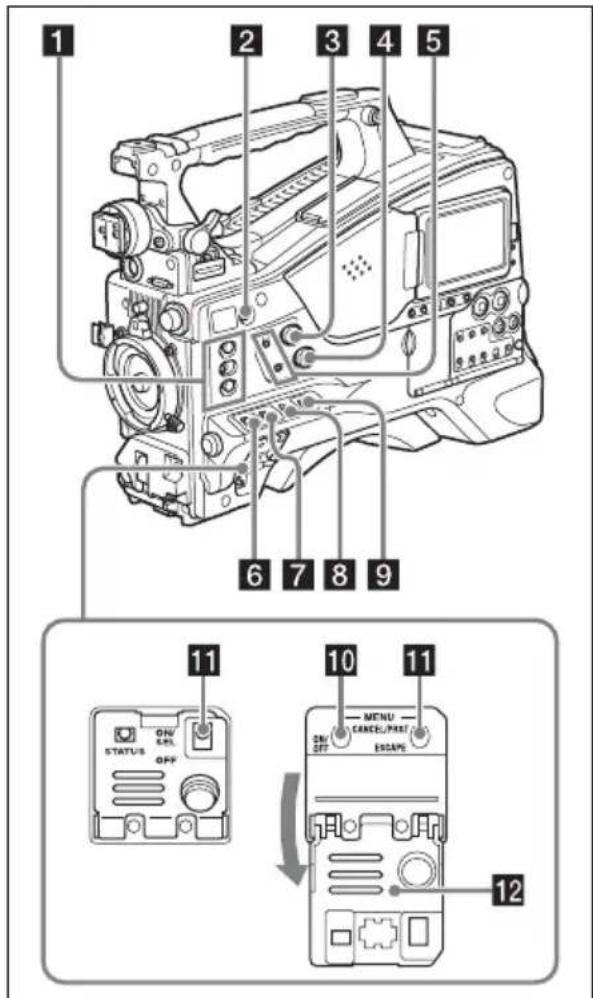

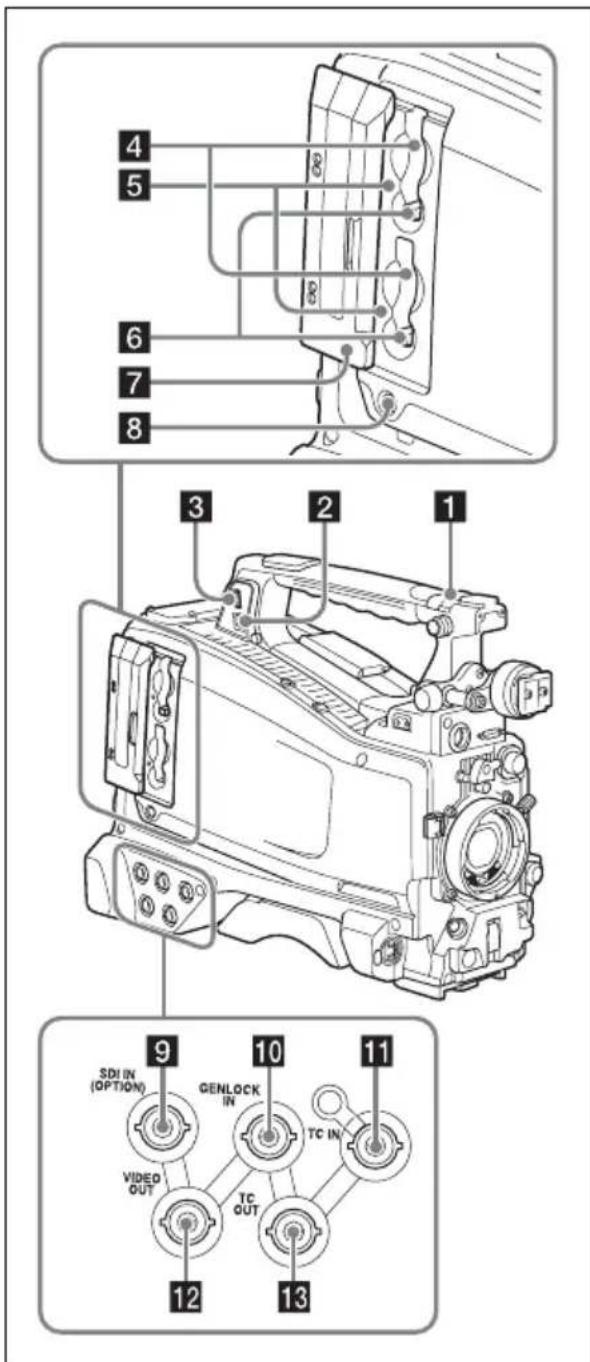

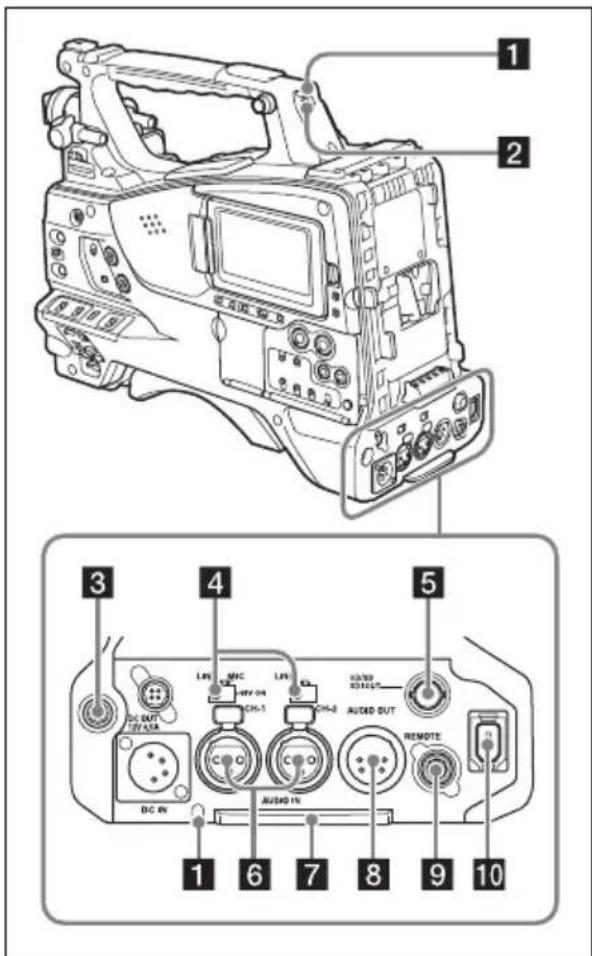

Section de fonctionnement et de connecteurs 14

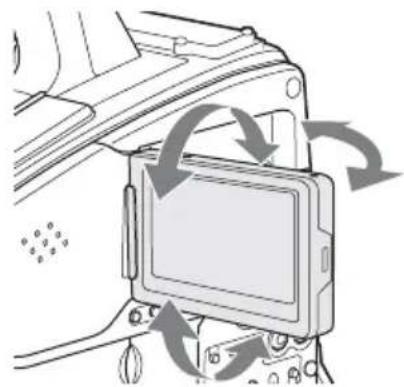

Moniteur LCD. 25

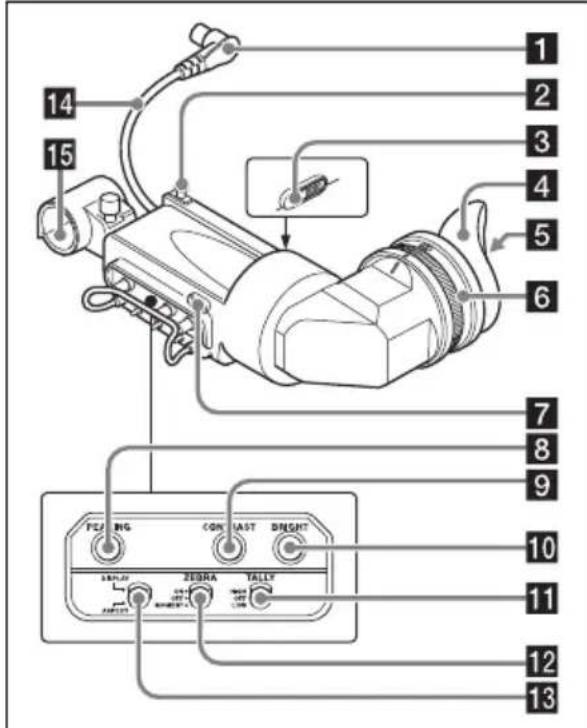

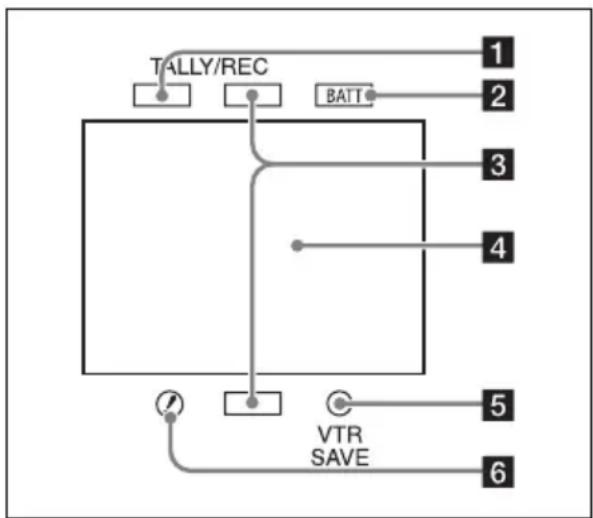

Viseur HDVF-20A (en option) 27

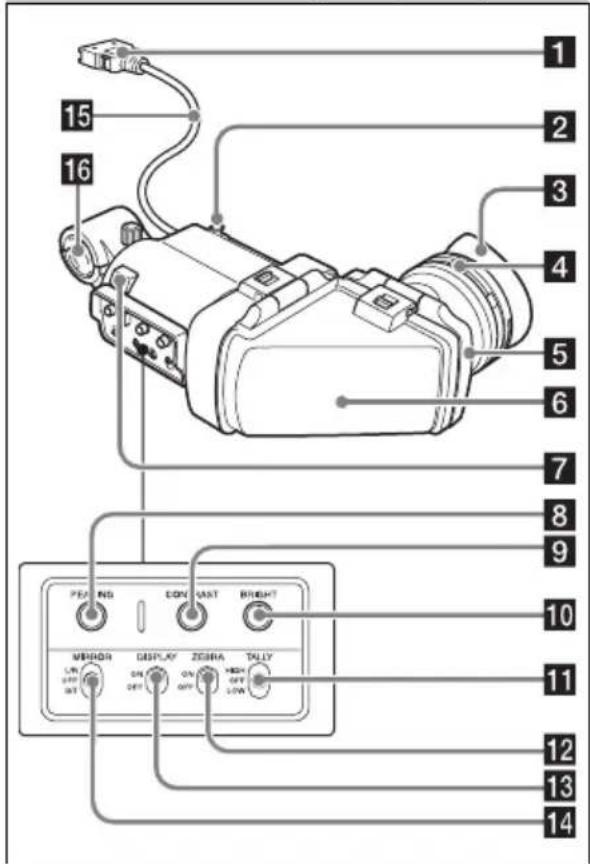

Viseur CBK-VF01 (en option) 28

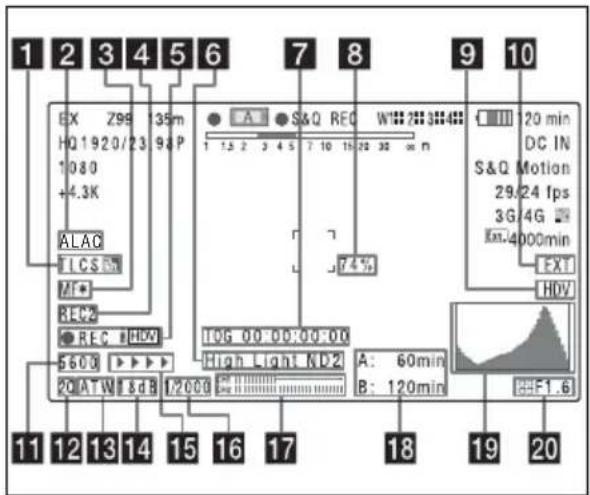

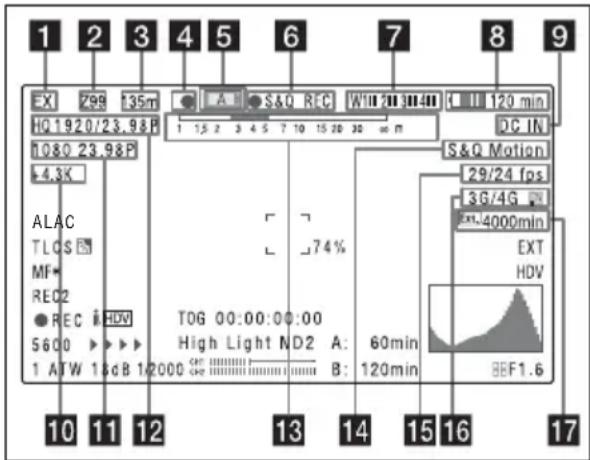

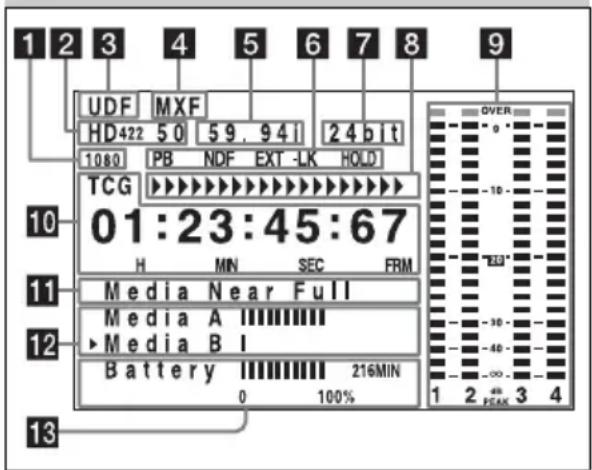

Affichage d'etat sur I'écran du viseur. 29

Chapitre 2: Préparatifs

Preparation de l'alimentation 36

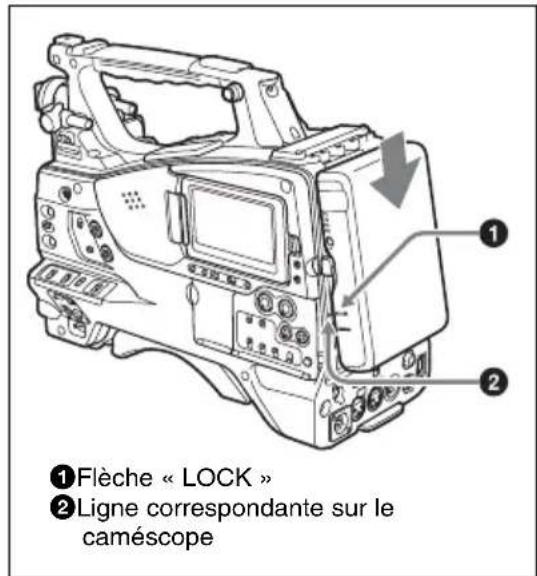

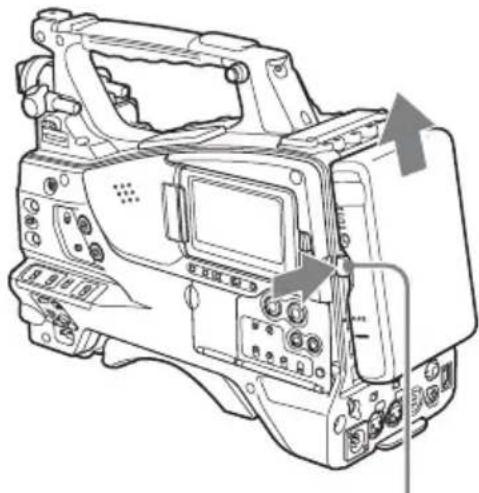

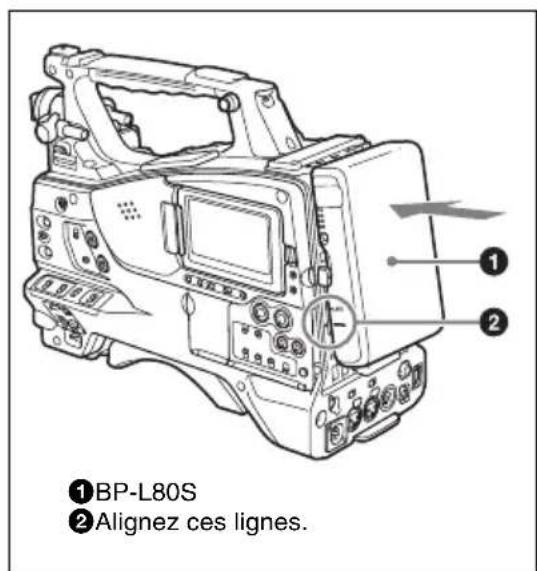

Utilisation d'un pack batterie 36

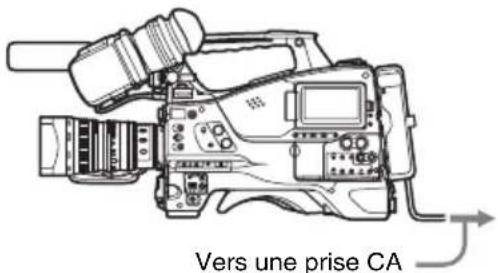

Utilisation de l'alimentation CA. 37

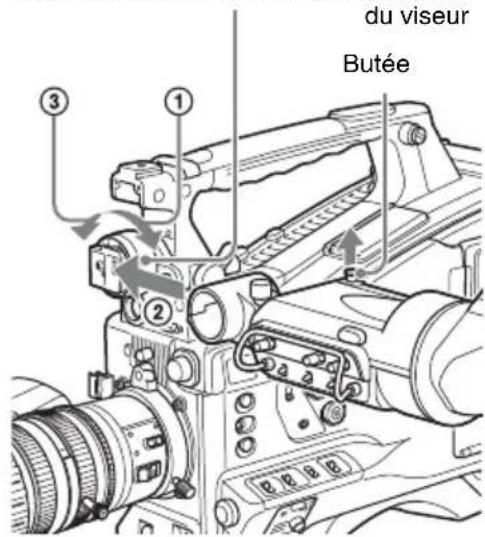

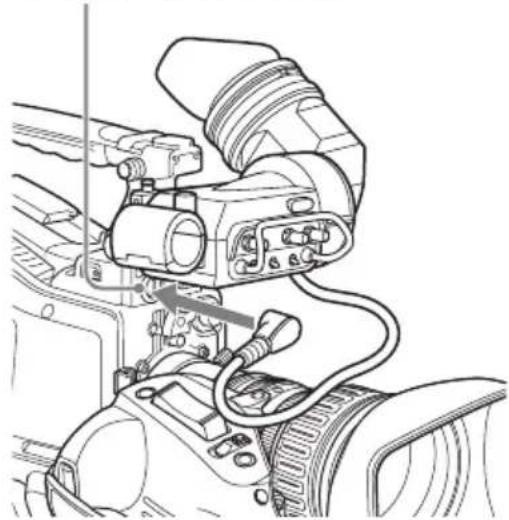

Fixation du viseur 37

Fixation du viscur. 37

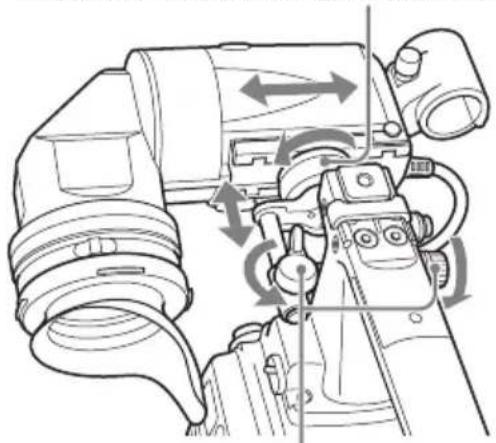

Ajustement de la position du viseur 38

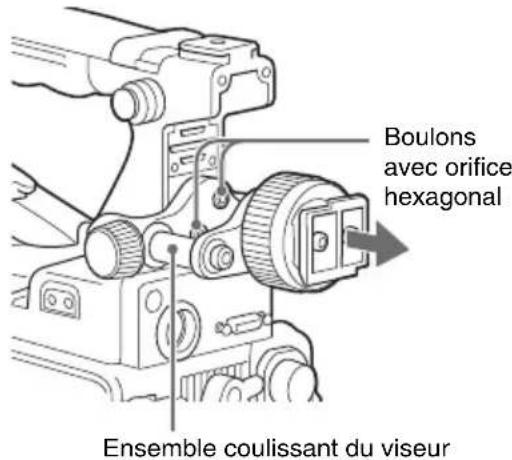

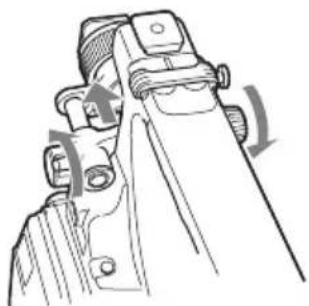

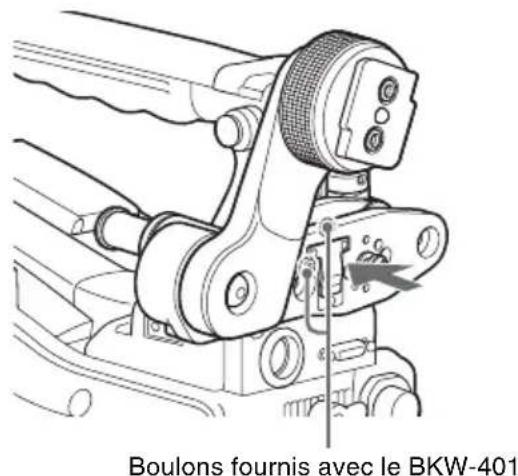

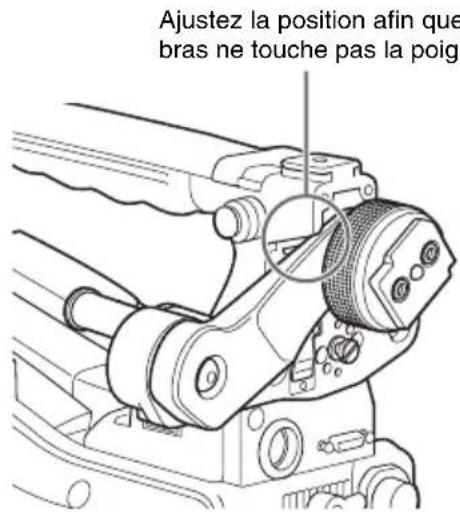

Utilisation de la bague de rotation du viseur BKW-401 38

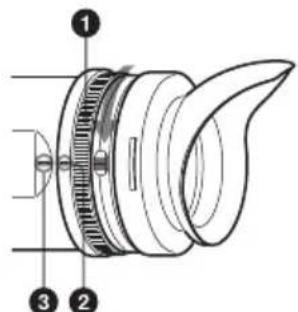

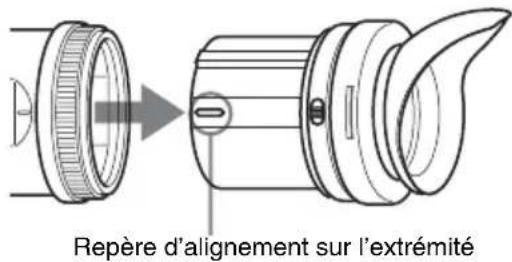

Démontage de l'oculaire 39

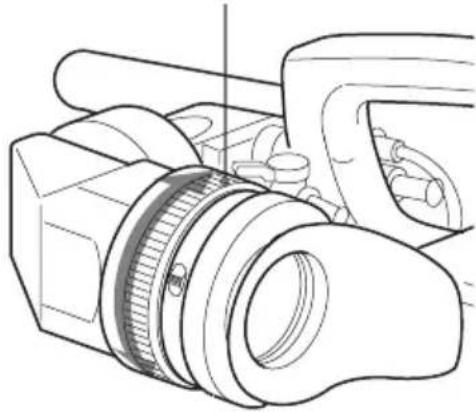

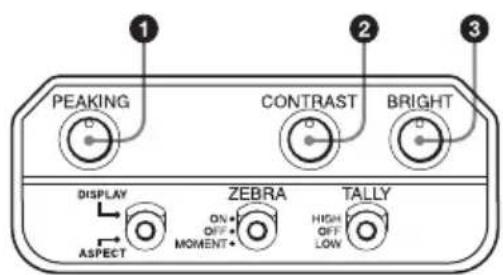

Ajustement de la mise au point et de l'écran du viseur 40

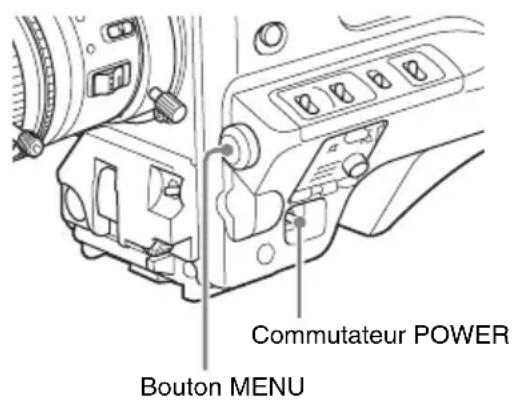

Réglage de la région d'utilisation 41

Réglage de la date et de l'heure de l'horloge interne 42

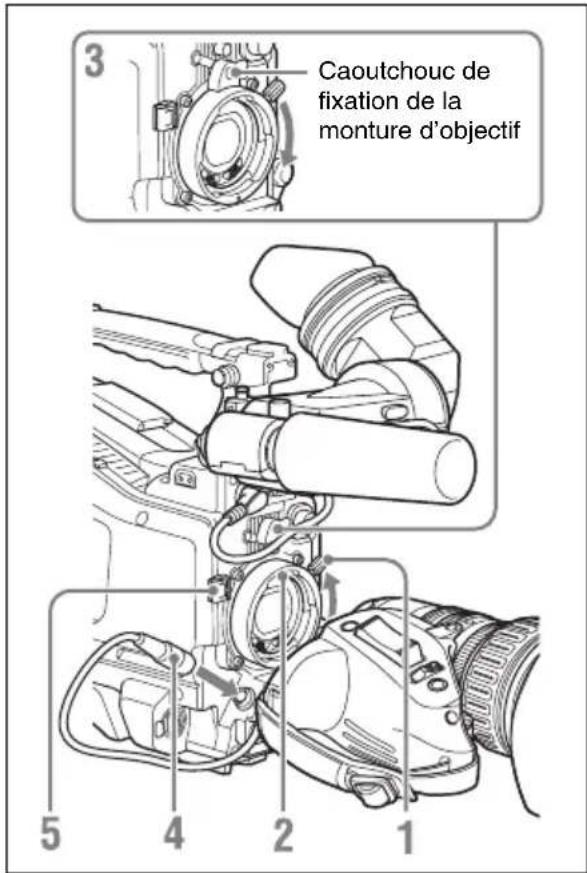

Montage et ajustement de I'objectif. 43

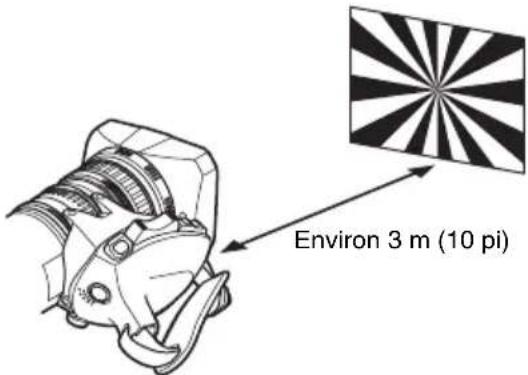

Ajustement de la longueur fiscale 43

Preparation du système d'entrée audio 44

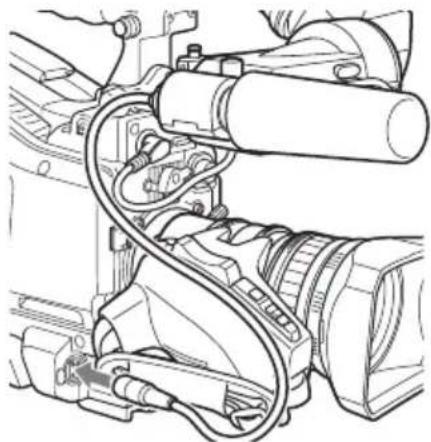

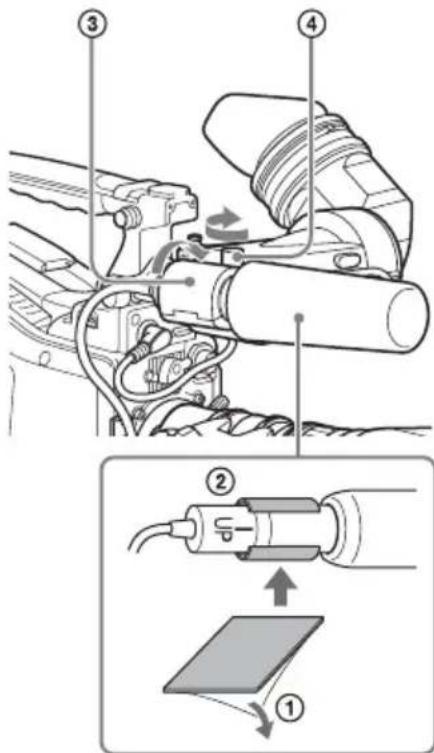

Raccordement d'un microphone au connecteur MIC IN 44

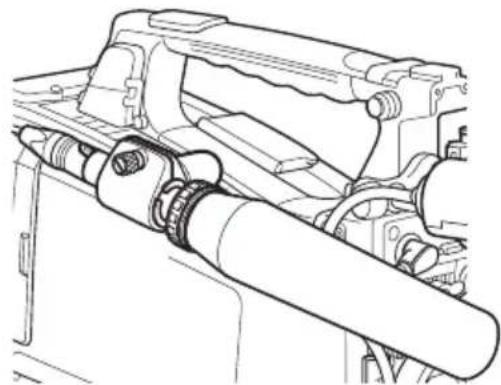

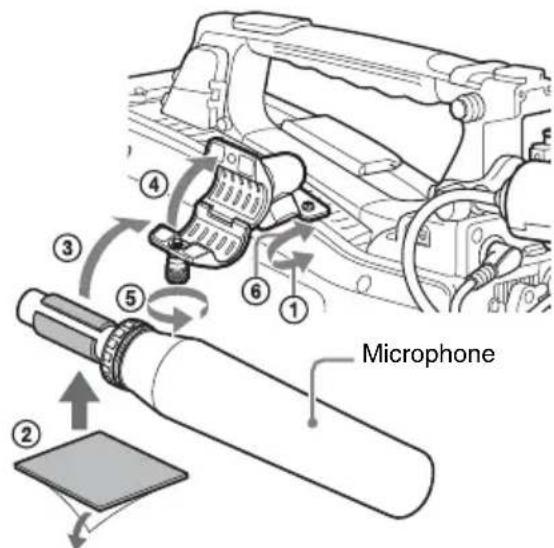

Raccordement de microphones aux connecteurs AUDIO IN 45

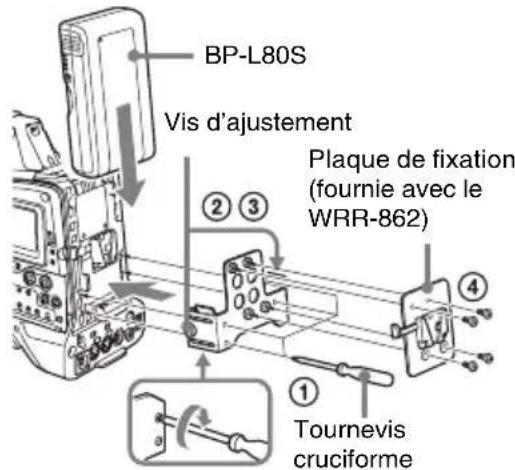

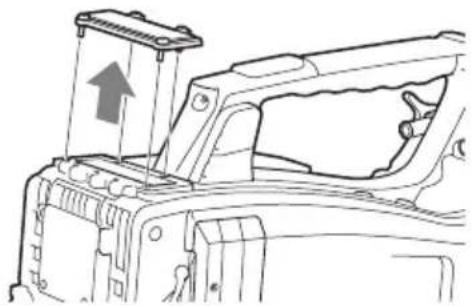

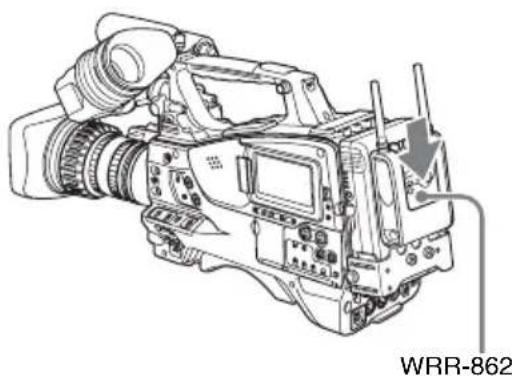

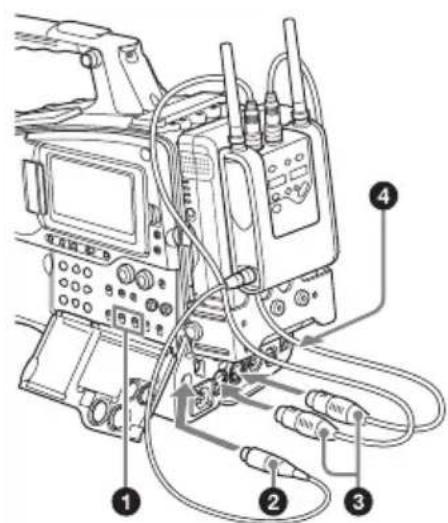

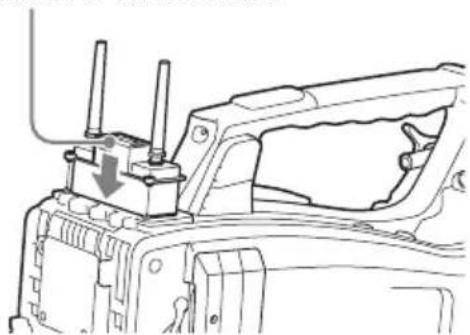

Fixation d'un tuner portable UHF (pour un système de microphone UHF sans fil) 46

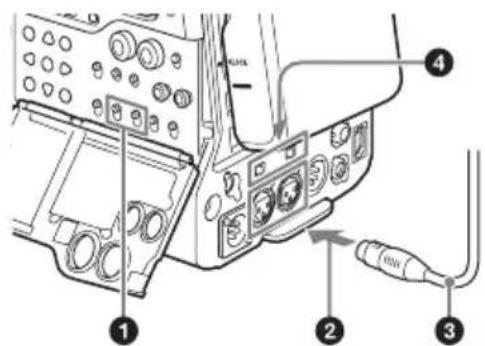

Raccordement de 1'equipement audio d'entree de ligne. 48

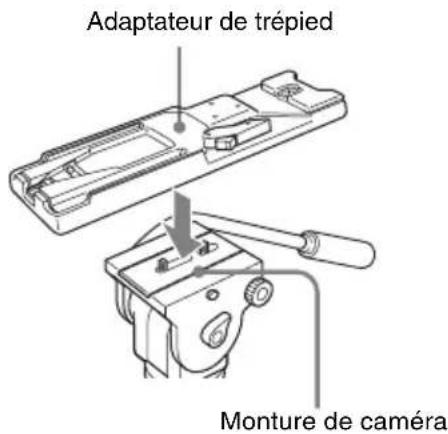

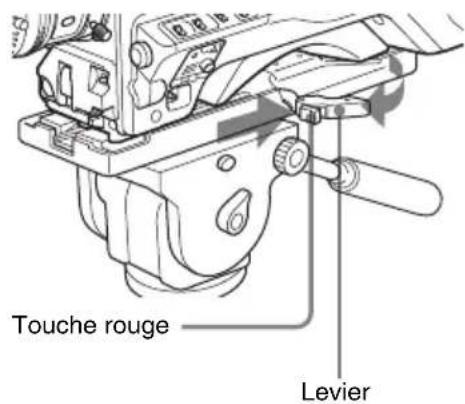

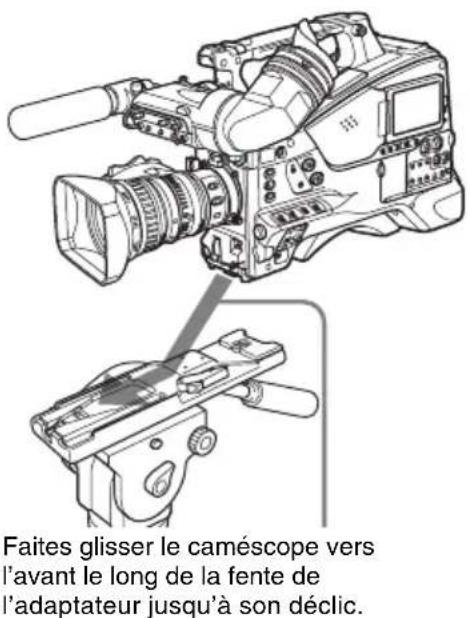

Montage du trépied 49

Raccordement d'une lampe video 50

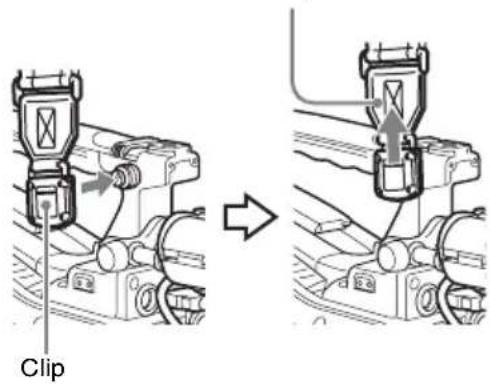

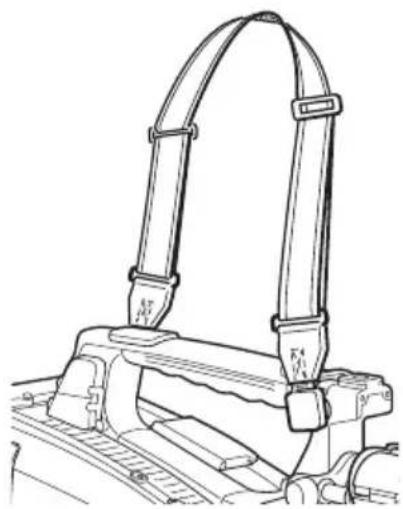

Utilisation de la bandouliere 50

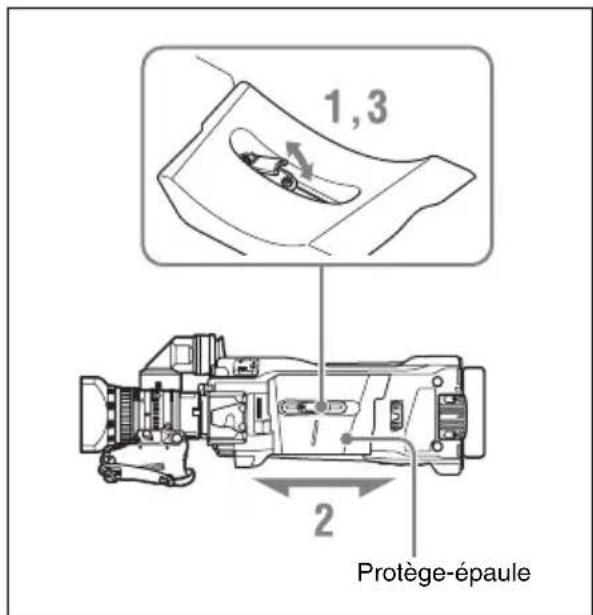

Ajustement de la position du protège-epaule 51

Chapitre 3 : Ajustements et réglages

Réglage du format video 52

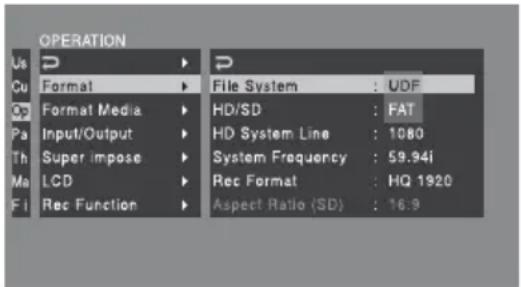

Sélection du mode d'enregistrement 54

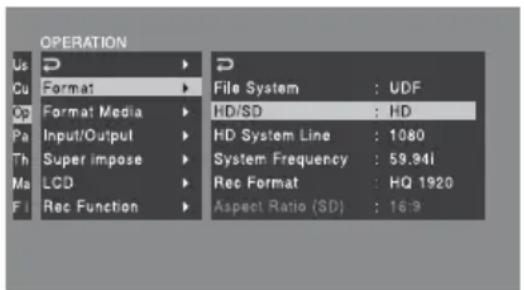

Modification du format video 54

Ajustement de l'équilibre des noirs et de l'équilibre des blancs 55

Ajustement de l'équilibre des noirs 55

Ajustement de I'équilibre des blancs 56

Réglage de l'obturatorélectronique. 58

Modes d'obturation 58

Selection du mode et de la vitesse d'obturation 59

Modification de la valeur de referencia pour l'ajustement automatique du diaphragme 60

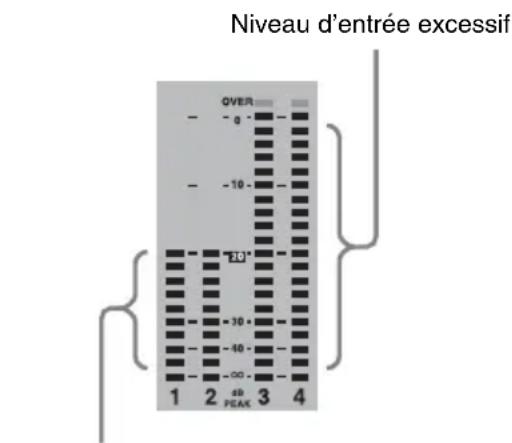

Ajustement du niveau audio 62

Ajustement manuel du niveau des entrées audio en provenance des connecteurs AUDIO IN CH-1/CH-2 62

Ajustement manuel du niveau audio du connecteur MIC IN. 63

Enregistrement audio sur les canaux 3 et 4. 63

Réglage des données temporelles 64

Réglage du code temporel 64

Réglage des bits d'utilisateur 65

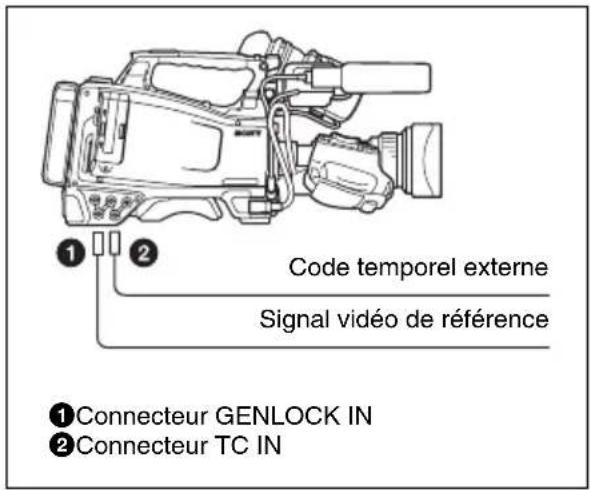

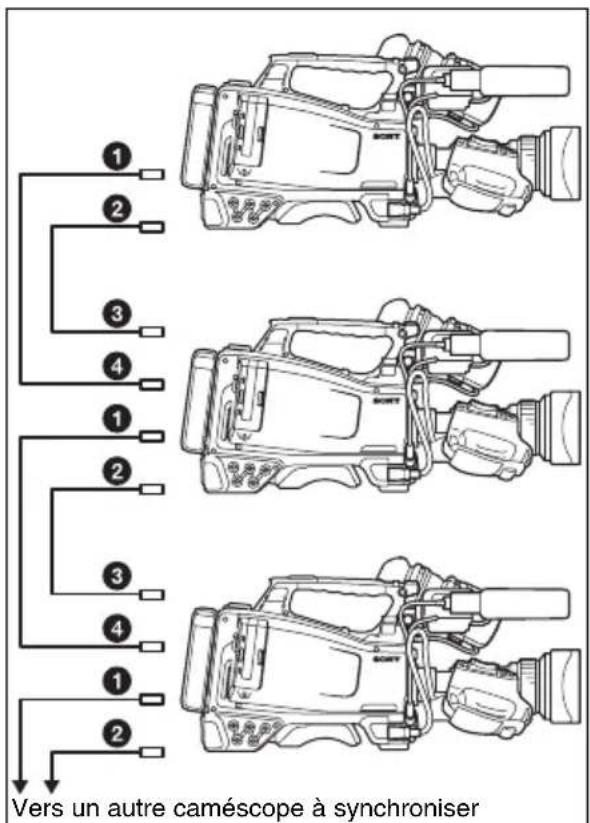

Synchronisation du code temporel. 65

Réglage des données de prise de vue 67

Creation d'un identifiant de prise de vue 68

Vérification des réglages du caméoscope et des informations d'objet (écrans d'objet) 68

Chapitre 4: Prise de vue

Manipulation des cartes mémoire SxS. 70

A propos des cartes mémoire SxS. 70

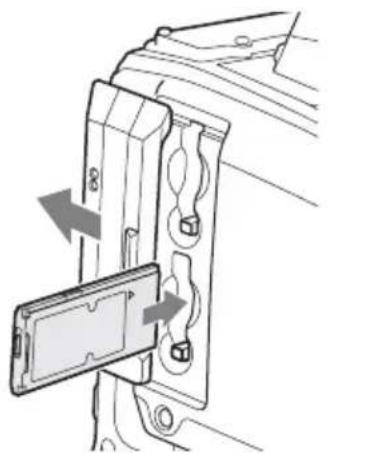

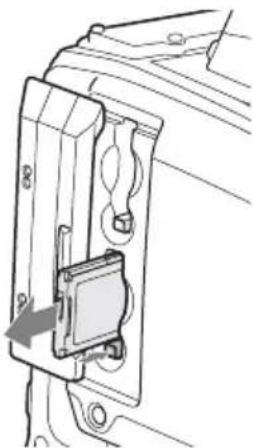

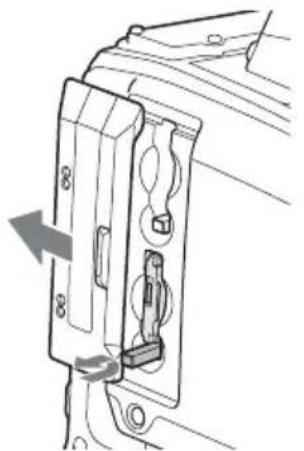

Chargement et ejection des cartes mémoire SxS 71

Selection de la carte mémoire SxS à utiliser. 72

Formatage (initialisation) des cartes mémoire SxS. 73

Si vous chargez une carte mémoire formatée en mode d'enregistrement différent de celui sélectionné sur le caméoscope. 74
Vérification de la durée d'enregistrement restante 74
Restauration des cartes mémoire SxS 74

Manipulation des disques flash USB 75

Formatage (initialisation) des disques flash USB 75
Restauration des disques flash USB 76

Opérations de base 77

Lecture de plans enregistrés. 78
Suppression de plans enregistrés 79

Opérations avancées 80

Enregistrement de repres de prise de vue 80
Réglage de repères OK. 80
Démarriage d'enregistrement à partir de video pré-enregistrée (fonction de cache d'image) 80

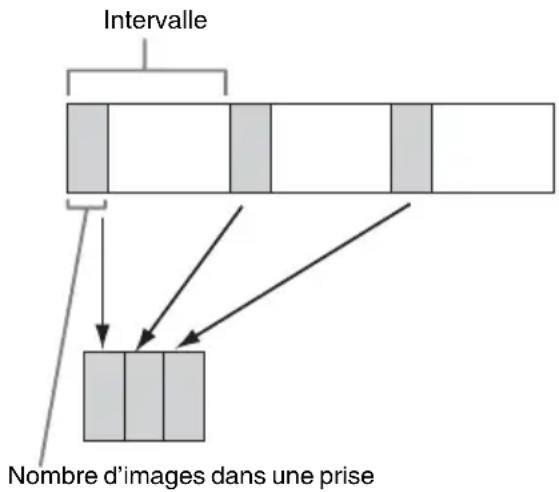

Enregistrement de video à intervalles (fonction d'enregistrement à intervalles) 82

Prise de vue d'animations image par image (fonction d'enregistrement image par image) 84
Prise de vue avec ralenti et acceléré 85

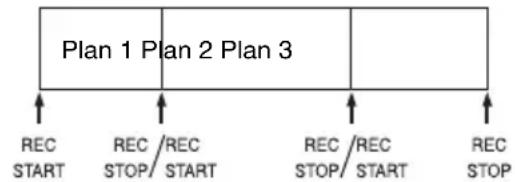

Enregistrement avec la fonction d'enregistrement continu de plan. 87
Cadrage de prises de vue avec la fonction de mixage d'image gelée. 88

Enregistrement de données proxy 89

Enregistrement de données proxy pendant l'enregistrement de plans 89
Enregistrement de données proxy pour les plans existants. 90
Suppression de toutes les données proxy d'un disque flash USB... 91

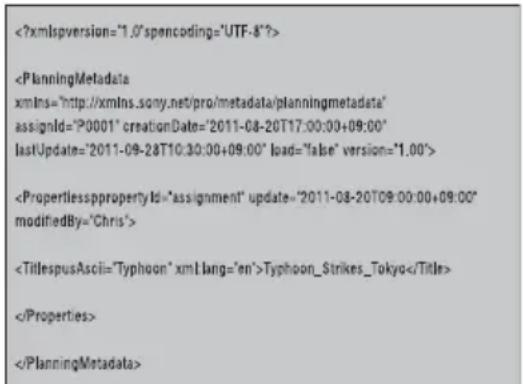

Opérations sur les métadonnées de planification 91

Chargement d'un fichier de métadonnées de planification dans la mémoire interne du caméoscope. 92
Définition des noms de plans dans les métadonnées de planification 93
Définition des noms de repères de prise de vue dans les métadonnées de planification 94

Chapitre 5: Opérations sur les plans

Lecture de plans 96

Ecran de miniatures. 96
Lecture de plans 99

Utilisation de miniatures pour rechercher dans les plans. 100

Opérations sur les miniatures 101

Configuration du menu THUMBMAIL 101
Opérations de base du menu THUMBNAIL 103
Modification du type d'écran de miniatures 103
Affichage des propriétés de plan. 105
Ajout et suppression de repères OK, NG ou KP. 106
Protection de plans. 107
Copiede plans. 108
Suppression de plans 109
Affichage de 1'ecran de miniatures etendues 109
Affichage de 1'ecran de miniatures de repres. 110
Ajout et suppression de repères de prise de vue 111
Changement des images d'index de plans 111
Division de plans. 112

Chapitre 6: Menu et réglages détaillés

Organisation et niveaux du menu de configuration 113

Organisation du menu de configuration 113
Niveau du menu de configuration 113

Opérations de base du menu de configuration 115

118

Menu USER (configuration d'usine par défaut) 118
Menu OPERATION 118
Menu PAINT 140
Menu MAINTENANCE. 148
Menu FILE. 169

Attribution de fonctions aux commutateurs personnalisables 176

Fonctions pouvant etre attribuées au commutateur ASSIGN. 0 ... 176
Fonctions pouvant etre attribuées au commutateur ASSIGN. 2 ... 177
Fonctions pouvant être attribuées aux commutateurs ASSIGN. 1 et 3, aux commutateurs ASSIGNABLE 4 et 5 et à la touche COLOR TEMP. 177
Fonctions pouvant etre attribuées à la touche RET sur l'objectif. 180

Chapitre 7: Sauvegarde et chargement des données de réglage utilisateur

Sauvegarde et chargement de réglages 181

Sauvegarde de données de réglage 181
Chargement de données de réglage 182
Réinitialisation d'un fichier après avoir modifié son contenu...... 183

Sauvegarde et chargement de fichiers de scene 184

Sauvegarde de fichiers de scene. 184

Chargement de fichiers de scene. 184

Sauvegarde et chargement de fichiers d'objectif. 185

Réglage de données de fichiers d'objet 185

Sauvegarde de fichiers d'objectif. 185

Chargement de fichiers d'objectif. 186

Chargement automatique de fichiers d'objectif 187

Sauvegarde et chargement de fichiers utilisateurs 187

Sauvegarde de fichiers utilisateurs 187

Chargement de données de réglage 188

Chapitre 8: Raccordement de dispositifs externes

Raccordement de moniteurs externes 189

Opérations sur les plans avec un ordinateur 191

Utilisation du logement ExpressCard d'un ordinateur 191

Connexion USB à un ordinateur 191

Raccordement d'un dispositif externe (connexion i.LINK) 193

Enregistrement de l'imag de laamera sur un dispositif externe. 193

Montage non linéaire 194

Enregistrement de signaux d'entrée externes. 194

Configuration d'un système de prise de vue et d'enregistrement.... 195

Chapitre 9 : Maintenance

Test du caméscope 196

Maintenance 196

Nettoyage du viseur. 196

Remarque à propos de la borne de batterie 197

Avertissements de fonctionnement 198

Indication d'erreur. 198

Indication d'advertisement 199

Annexe

Remarques importantes sur le fonctionnement 207

Remplacement de la batterie de l'horloge interne 209

Caracteristiques techniques. 209

Généralités 209
Bloc de camera. 210
Bloc audio 211
Affichage. 211
Bloc de support 211
Entrées/sorties 211
Accessoires fournis 212
Equipement supplémentaire recommendé 212

Listede composants et accessoires en option 214

A propos de i.LINK 215
Licence MPEG-4 Visual Patent Portfolio 216
Licence MPEG-2 Video Patent Portfolio 216
A propos des polices Bitmap. 216
A propos de OpensSL 217
Index 220

Avant-propos

Avant l'utilisation

Après l'achat du caméoscope à mémoire à semiconducteurs PMW-500, avant de le faire fonctionner, il est nécessaire de régler la région d'utilisation.

(Tant que ces réglages ne seront pas effectuels, le caméscope ne fonctionnera pas.)

Pour plus de détails sur ces réglages, consultez « Réglage de la région d'utilisation » (page 41).

Remarque

Avant la fixation/le retrait des composants ou accessoires en option au/du PMW-500 (appele « le caméscope »), veillez àmettre le caméscope hors tension.

Indication des différents modes dans ce manuel

Certaines fonctions et informations ne sont disponibles que lorsque ce caméscope fonctionné dans un mode spécifique. Ces modes sont indiqués par les symboles suivants dans ce manuel. Lorsque ces symboles apparaisent, la fonction ou les informations associées sont disponibles dans ce mode uniquement.

HD

Mode HD : lorsque OPERATION >Format >HD/ SD dans le menu de configuration est reglé sur [HD].

UDF

Mode UDF : lorsque OPERATION >Format >File System dans le menu de configuration est régé sur [UDF].

FAT

Mode FAT : lorsque OPERATION >Format >File System dans le menu de configuration est régé sur [FAT].

FAT-HD

Mode FAT-HD : lorsque OPERATION >Format >File System dans le menu de configuration est régé sur [FAT] et que OPERATION >Format >HD/SD dans le menu de configuration est régé sur [HD].

FAT-SD

Mode FAT-SD : lorsque OPERATION >Format >File System dans le menu de configuration est régé sur [FAT] et que OPERATION >Format >HD/SD dans le menu de configuration est régé sur [SD].

Caracteristiques

Capteurs CCD « PowerHAD FX » de type 2/3 pouce, Full HD (haute définition intégrale)

• Capteurs d'image progressifs à transfert d'inter ligne de type 2/3 pouce avec 207 millions de pixels, pour une résolution Full HD (1920 × 1080)
• Capteurs CCD « PowerHAD FX », dotés d'un traitement de signal ASIC avec des convertisseurs A/N 14 bits
• Ces nouvelles technologies permettent la capture d'images de très haute qualité, avec sensibilité F11 (59.94i) et F12 (50i) et un rapport S/B de 59 dB.
  1) Avec la suppression de bruit activée (la valeur désactivée est 54 dB) La suppression de bruit utilise une technologie propre à Sony quiTRAITE le signal en supprimant le bruit dans les régions de haute fréquence.

Cartes mémoire SxS comme support d'enregistrement

Gracé à des cartes mémoire SxS, le caméscope offre des capacities non linéaires telles que l'accès aléatoire instantané et le fonctionnement basé sur les fichiers.

Vous pouvez désir FAT ou UDF comme système de fichiers pour le support d'enregistrement.

Légère et faible consommation électrique

Les circuits intégrés de traitement de signal video personnelisé et l'enregistrement sur carte mémoire SxS permettent un fonctionnement sans ventilateur et une consommation électrique de 27 W ou moins. La légèrete (3,4 kg (7 lb 7,9 oz)) et le centre de gravité bas du caméoscope facilitent

son transport sur l'épaule tout en garantissant une stabilité exceptionnelle.

Enregistrement HD à l'aide du codec « MPEG-2 Long GOP » et enregistrement SD au format MPEG IMX50/DVCAM

Le caméscope enregistre des images HD 1920 × 1080 , 1440 × 1080 et 1280 × 720 à l'aide du codec de compression « MPEG-2 Long GOP ». Pour l'enregistrement en mode FAT, il offre un besoin de débits binaires : 35 Mbps (mode HQ) ou 25 Mbps (mode SP).

Pour 1'enregistrement en mode UDF, il offre unchioix de débits binaires:35 Mbps (mode HQ) ou 50 Mbps (mode HD422).

Gracé à un format de compression efficace, le caméoscope enregistrre des images HD de haute qualité pendant une longue durée d'enregistrement, d'environ 60 minutes à 50 Mbps (mode HD422) ou d'environ 90 minutes à 35 Mbps (mode HQ) sur une seule carte mémoire SxS de 32 Go (en mode d'enregistrement UDF).

Il peut également enregistrer et dire deux formats SD:MPEG IMX 50 Mbps et DVCAM 25 Mbps.1)

1) Clé d'enregistrement et de lecture SD CBK-MD01 requise. Pour plus d'informations, contactez un technicien Sony.

Prise en charge de plusieurs formats

Le caméoscope prend en charge l'enregistrement au format entrelacé (1080/59.94i ou 1080/50i), au format progressif (1080/29.97P, 1080/23.98P, 720/59.94P, 720/29.97P, 720/23.98P ou 1080/25P, 720/50P, 720/25P) et offre par conséquent la polyvalence requise pour l'enregistrement HD dans le monde entier.

Il prend également en charge l'enregistrement et la lecture de signaux SD (NTSC et PAL). Le caméoscope dispose d'une fonctionnalité optionnelle permettant d'enregistrer et de dire des signaux SD au format IMX/DVCAM, et peut émettre des signaux HD convertis en SD par conversion descendante.

Une variété de fonctions pour obtenir des performances améliorées dans différentes conditions de prise de vue

• Fonction de cache d'image
• Filtres ND optiques et filtres CC électriques
• Gamma hyper
• Fonction d'obturation lente
• Fonction d'enregistrement continu de plan
• Fonction d'enregistrement image par image
• Fonction à intervalles (enregistrement à intervalles)
• Fonction ralenti et acceléré
• Fonction de mixage d'image gelée
• Fonction Live & Play
• Fonction d'extension numérique 1)
• Fonction de grossissement de la mise au point
• Commutateurs personnalisables
• Moniteur LCD couleur haute résolution de 3,5 pouces
  Commande a distance
  1) Lorsque l'unité CBK-HD02 (entree SDI/composite et interface à 50 broches) est installee

Enregistrement de données sur des disques flash USB et lecture de données à partir de disques flash USB (mode UDF)

Vous pouvez raccorder des disques flash USB au connecteur de dispositif externe pour enregistrer des données proxy ou dire des métadonnées de planification. Vous pouvez également sauvegarder les réglages du menu de configuration sur des disques flash USB et charger les réglages de menu à partir de disques flash USB dans le caméscope.

Prise en charge de LAN sans fil

Vous pouvez connecter ce caméoscope à un ordinateur par l'intermédiaire d'un LAN sans fil (connexion Wi-Fi) en raccordant l'adaptateur Wi-Fi CBK-WA01 en option, le module USB LAN sans fil IFU-WLM3 ou un adaptateur sans fil CBK-WA100 au connecteur de dispositif externe.

Une connexion Wi-Fi yous permit de transférer des métadonnées de planification à partir d'un ordinateur sur ce caméoscope et de transférer des plans et d'autres fichiers à partir d'un ordinateur sur ce caméoscope. Vous pouze également utiliser la fonction de journalisation en direct pour

transférer des données AV proxy sur un ordinateur pendant la prise de vue, pour la journalisation de la video en cours de prise de vue.

Intégration des fonctionnalités uniques de la série XDCAM

Le caméscope hérite des fonctions de chaine de production de la série XDCAM, y compris l'affichage des miniatures et la gestion des métadonnées, et les améliore en intégrant une interface homme-machine perfectionnée.

Prend en charge deux types de viseurs

Selon l'application, vous pouvez utiliser soit le viseur de la série HDVF, soit le viseur couleur CBK-VF01 en option.

Configuration du système du caméoscope

Lorsque you installez l'unité CBK-HD02 (entree SDI/composite et interface à 50 broches),you pouvez fixer l'adaptateur deamera HD CAFB70 et raccarder l'unité de commande decamera HD CA-TX70 pour configurer unsysteme de prise de vue et d'enregistrement. Lorsque l'unité CBK-HD02 est installee, you pouvez également raccarder l'adaptateur MPEG TS HDCA-702 au lieu de l'adaptateur deamera. Cela vous permit de convertir la sortie HDSDI de ce camescope en flux de transport HD MPEG.

Télécharges de logiciels

Lorsque l'appareil est utilisé avec une connexion PC, téléchargez les pilotes du dispositif, les plugins et les applications logicielles, le cas échéant, du site Web Sony produits professionnels.

Page d'accueil du site Web Sony produits professionnels:

Etats-Unis http://pro.sony.com

Canada http://www.sonybiz.ca

Amérique Latine http://sonypro-latin.com

Europe, Moyen-Orient et Afrique

http://www.pro.sony.eu

Japon http://www.sonybsc.com

Asie et Pacifique http://pro.sony-asia.com

Corée http://bp.sony.co.kr

Chine http://pro.sony.com.cn

Localisation et fonctions des pieces et des commandes

Alimentation

1 Commutateur LIGHT

Déterminé la manière dont une lampe video raccordée au connecteur LIGHT (voir la page 13) est allumée ou éteinte.

AUTO: si le commutateur POWER de la lampe video est sur ON, la lampe video s'allume automatiquement lorsque le caméscope enregistre.

MANUAL : vous pouvez allumer ou eteindre manuellement la lampe video avec son propre commutateur.

Remarque

Lorsque le caméscope est régèle pour l'enregistrement en mode de cache d'image, il n'est pas possible d'allumer la lampe avant de démarrer l'enregistrement (ou lorsque des données sont en cours de stockage dans la mémoire).

2 Commutateur POWER

Ce commutateur permet d'activer et de désactiver l'alimentation principale.

3 Connecteur DC IN (entree d'alimentation CC) (de type XLR, 4 broches, male)

Pour utiliser le caméoscope à partir d'une source d'alimentation CA, raccordez un cordon d'alimentation CC optionnel à cette borne, puis raccordez l'autre extrémité du cordon à la borne de sortie CC du BC-L70, BC-L160 ou d'un autre chargeur de batterie.

4 Connecteur DC OUT 12V (sortie d'alimentation CC) (4 broches, femelle)

Ce connecteur alimente un tuner en diversite synthetise UHF WRR-860C/861/862 optionnel (maximum de 0,5 A).

Remarque

Ne raccordez pas d'equipement autre que ce tuner en diversite synthetise UHF.

5Griffe de fixation de la batterie

Cette griffe permet de fixer un pack batterie BP-L80S. La fixation d'un adaptateur CA AC-DN2B/DN10 permet également de faire fonctionner le caméoscope sur une source d'alimentation CA.

Pour les détails, consultez « Préparation de l'alimentation » (page 36).

Pour les détails, consultez « Fixation d'un tuner portable UHF (pour un système de microphone UHF sans fil) » (page 46).

Remarque

Pour votre sécurité et afin d'assurer le fonctionnement correct du caméoscope, Sony recommende l'utilisation du pack batterie BP-L80S.

Connecteur d'adaptateur

Ce connecteur permet le raccordement d'un adaptateur deamera HD CA-FB70 ou d'un adaptateur MPEG TS HDCA-702. Pour raccorder un adaptateur, enlevez le cache du connecteur et installez l'unité CBK-HD02 (entree SDI/ COMPOSITE et interface a 50 broches).

Fixation d'accessoires

1 Point de fixation de la bandoulière

Ces points de fixation permettent d'installer la bandoulière fournie (voir la page 50).

2Griffe de fixation d'accessoires

Cette griffe permet de fixer un accessoire optionnel, comme une lampe video (voir la page 50).

3Levier de positionnement avant/arrriere du viseur

Pour ajuster la position avant/arrière du viseur, desserrez ce levier et le bouton LOCK. Avec l'ajustement, desserrez ce levier et le bouton LOCK.

4 Bague de positionnement gauche/droite du viseur

Desserrez cette bague pour ajuster la position gauche/droit de viseur (voir la page 38).

5Griffe de fixation du viseur

Cette griffe permet de fixer le viseur.

6 Connecteurs VF (viseur) (26 broches, rectangular et 20 broches, rond)

Le connecteur d'interface analogue (20 broches) sert au raccordement d'un viseur de la série HDVF et le connecteur d'interface numérique (26 broches) au raccordement d'un viseur HD CBK-VF01.

Utilisez le cable de connexion pour raccorder votre viseur au connecteur correspondant.

Remarque

Ne raccordez pas les viseurs aux deux connecteurs en même temps.

7 Caoutchouc de fixation de la monture d'objectif

Après le verrouillage en position de l'objet à l'aide du levier de verrouillage, placez ce caoutchouc sur la projection inférieure. Cet accessoire fixe la monture d'objet et l'empeche de se detacher.

Bouton de positionnement avant/ arrêté du viseur (bouton LOCK)

Desserrez ce bouton pour ajuster la position avant/arrête du viseur (voir la page 38).

Fixation pour le support de microphone en option

Cette fixation permet d'installer un support de microphone CAC-12 optionnel (voir la page 45).

10 Protège-épaule

Relevez le levier de fixation du protège-epaule pour ajuster la position avant/arrête. Ajustez la position pour un comport maximal lors de l'utilisation du caméoscope sur votre epaule (voir la page 51).

11 Connecteur LIGHT (lampe video) (2 broches, femelle)

Vous pouvez y brancher une lampe video avec une consommation électrique maximale de 50W comme l'Anton Bauer Ultralight 2 ou une lampe équivalente (voir la page 50).

12 Attache du cable d'objectif

Cette attache permet de fixer un cable d'objet.

3 Connecteur MIC IN (entree de microphone) (+48V) (de type XLR, 5 broches, femelle)

Ce connecteur permet de raccorder un microphone stereo. L'alimentation (+48V) est assurée par ce connecteur.

14 Connecteur LENS (12 broches)

Ce connecteur permet de raccorder un cable d'objet.

Remarque

Lors du raccordement ou de la déconnexion d'un cable d'objet à ce connecteur, mettez d'abord le caméscope hors tension.

15Monture de trépied

Lors de l'utilisation du caméoscope sur un trépied, fixez-y l'adaptateur de trépied (optionnel).

Monture d'objectif (monture à baïonnette spéciale)

Cette monture permet de fixer l'objet.

Consultez un revendeur Sony pour en savoir plus sur les objectifs disponibles.

17Levier de verrouillage de I'objectif

Après l'insertion de l'objet dans la monture, tournez la bague de la monture d'objet par le biais de ce levier pour verrouiller l'objet en position.

Après le verrouillage de l'objet, veillez à utiliser le caoutchouc de fixation de la monture d'objet afin de l'empecher de se détacher.

13 Capuchon de la monture d'objectif

Retirez le capuchon en relevant le levier de verrouillage de l'objectif. Si aucun objectif n'est monté, gardez ce capuchon en place pour éviter que de la poussière ne penètre à l'intérieur.

Section de fonctionnement et de connecteurs

Avant

1 Touche REC START (démarrage de l'enregistrement)

Appuyez sur cette touche pour démarrer l'enregistrement. Appuyez à nouveau sur cette touche pour arrêter l'enregistrement. L'effect est le même que celui de la touche REC sur l'objet.

2 Selecteur SHUTTER

Réglez ce sélecteur sur ON pour utiliser l'obturatorélectronique. Placez-le sur SELECT pour basculer le réglage de la vitesse d'obturation ou du mode d'obturation. Lorsque ce commutateur est utilisé, le nouveau réglage apparait sur l'écran du viseur pendant environ trois secondes.

Pour les détails, consultez « Réglage de l'obturator électronique » (page 58).

3 Selecteur FILTER

Ce sélecteur permet de basculer entre les quatre filtres ND intégrés à ce caméscope.

Lorsqu'il est utilisé, le nouveau réglage apparait sur l'écran du viseur pendant environ trois secondes.

Réglage du sélecteur FILTER	Filtre ND
1 CLEAR
2	1/4ND (attenue la lumière à environ1/4)
3	1/16ND (attenue laelightà environ1/16)
4	1/64ND (attenue laelightà environ1/64)

Vous pouvez modifier un réglage du menu MAINTENANCE pour que différents réglages de l'équilibre des blancs puisent être enregistrés sur des positions différentes du selecteur FILTER. Cela vous permet d'obtenir automatiquement un équilibre des blancs optimal pour les conditions de la prise de vue en cours, en rapport avec la seLECTION de filtré.

Pour les détails, consultez « Ajustement de l'équilibre des blancs » (page 56).

4 Bouton MENU

Ce bouton permet de changer la sélection de l'objet ou de modifier un réglage dans le menu (voir la page 115).

5 Commutateur AUTO W/B BAL (ajustement automatique de I'equilibre des blancs/noirs)

Ce commutateur active les fonctions d'ajustement automatique de l'équilibre des blancs/noirs.

WHITE:ajuste automatiquement I'equilibre des blancs.Si le commutateur WHITE BAL (voir la page 17) est regle sur A ou B,le reglage de I'equilibre des blancs est stocké dans la memoire correspondante. Si le commutateur WHITE BAL est regle sur PRST,la fonction d'ajustement automatique de I'equilibre des blancs ne fonctionne pas.

BLACK:ajuste automatique le palier de noir et I'équilibre des noirs.

Vous pouvez utiliser le commutateur AUTO W/B BAL même lorsque la fonction ATW (équilibre des blancs à suivi automatique) est utilisé.

Si vous placez le commutateur sur le cote WHITE une fois de plus pendant I'ajustement automatique de I'équilibre des blancs, I'ajustement est annulé et le réglage de I'équilibre des blancs revient à la valeur d'origine.

Si vous placez le commutateur sur le cote BLACK une fois de plus pendant l'ajustement automatique de I'équilibre des noirs, l'ajustement est annulé et le réglage de I'équilibre des noirs revient à la valeur d'origine.

6Commande MIC (microphone) LEVEL

Cette commande permet d'ajuster le niveau d'entrée des canaux audio 1, 2, 3 et 4 (voir la page 62).

Côté droit (prése de l'avant)

1 Commuteurs ASSIGN. (personnalisable) 1/2/3

Vous pouvez attribuer les fonctions souhaitees a ces commutateurs dans OPERATION

Assignable SW du menu de configuration (voir la page 176).

Off est attribué aux commutateurs ASSIGN 1/2/3 comme réglage d'usine par défaut.

Les commutateurs ASSIGN.1/3 sont pourvus d'un indicateur montrant si une fonction est attribuée au commutateur (ON) ou non (OFF).

2 Touche COLOR TEMP. (température de couleur)

Appuyez sur cette touche pour l'allumer et modifier la température de couleur pour la prise de vue (réglage d'usine par défaut). Vous pouvez l'utiliser comme commutateur personnelisable (voir la page 176).

Bouton ALARM (ajustement du volume de la tonalité d'alarme)

Ce bouton commande le volume de la tonalité d'advertissement émise par le haut-parleur intégré ou les écouteurs optionnels. Lorsque le bouton est régle sur le niveau minimum, aucun son ne peut être entendu.

Cependant, si I'lement MAINTENANCE >Audio >Min Alarm Volume du menu de configuration est regle sur [Set], la tonalite d'alarme est audible meme si la commande de volume est reglee sur le niveau minimum.

4 Bouton MONITOR (ajustement du volume du moniteur)

Ce bouton commande le volume sonore à l'exception de celui de la tonalité d'advertissement émise par le haut-parleur intégré ou les écouteurs. Lorsque le bouton est régèle sur le niveau minimum, aucun son ne peut être entendu.

5 Commutateurs MONITOR (sLECTION du moniteur audio)

Gracé à une combinaison des deux commutateurs, vous pouvez selectionner le son que vous voulez entendre par le haut-parleur intégré ou les écouteurs.

Position du commutateur du bas : CH-1/2

Position du Sortie audio commutateur du haut

CH-1/CH-3 Audio du canal 1

MIX Audio mélange (stéreo) des canaux 1 et 2a)

CH-2/CH-4 Audio du canal 2

Position du commutateur du bas : CH-3/4

Position duSortie audio commutateur du haut

CH-1/CH-3 Audio du canal 3

MIX Audio mélange (stéreo) des canaux 3 et 4a)

CH-2/CH-4 Audio du canal 4

a) En raccordant des écouteurs stéreo à la prise EARPHONE, vous pouvez entendre l'audio en stéreo. (Dans MAINTENANCE >Audio du menu de configuration, Headphone Out doit être régle sur STEREO.)

6 Commuteurs ASSIGN. (personnalisable) 0

Vous pouvez attribuer la fonction souhaitee a ce commutateur dans OPERATION > Assignable SW du menu de configuration (voir la page 177). Off est attribue a ce commutateur lorsque le camoscope quitte l'usine. Il s'agit d'un commutateur de type temporaire. A chaque fois que vous appuyez sur le commutateur, la fonction attribuée a ce commutateur est activée ou désactivée.

7 Selecteur GAIN

Ce sélection permet de basculer le gain de l' amplificateur video pour l'adapter aux conditions d'éclairage pendant la prise de vue. Les gains qui correspondent aux réglages L, M et H peuvent être seLECTIONNés dans OPERATION >Gain Switch du menu de configuration (voir la page 129). (Les réglages d'usine par défaut sont L = 0dB,M = 6dB et H = 12dB .) Lorsque ce commutateur est ajusté,le nouveau réglage apparait sur l'écran du viseur pendant environ trois secondes.

8 Commutateur OUTPUT/DCC (signal de sortie/commande de contraste dynamique)

Ce commutateur permet de basculer le signal video émis par le module deamera entre les deux valeurs suivantes.

BARS: émet le signal de barres de couleur.

CAM: émet le signal video capture. Lorsque ce réglage est sélectionné, vous pouvez activer et désactiver le DCC 1).

1) DCC (commande de contraste dynamique): sur un arrêté-plan très lumineux avec le diaphragme ouvert et ajusté sur le sujeit, les objets à l'arrêté-plan sont

perdus dans le reflet. La fonction DCC supprime l'intensité élevée, rétablit la plupart des détails perdus et est particulièrement efficace dans les situations suivantes :

• Prise de vue d'un sujet à l'objet un jour ensoleillé
• Prise de vue d'un sujet en interieur sur un arrêté-plan, à travers une fenêtre
• Toutes les scènes à contraste élevé

9 Commutateur WHITE BAL (mémoire d'équilibre des blancs)

Ce commutateur permet de commander l'ajustement de I'équilibre des blancs.

PRST:ajustelatempératurede couleur sur la valeurprédictinie(le réglagedusine par défaut est 3200K) .Utilisezece réglage si vous n'avoez pas le temps d'ajuster l'équilibre des blancs.

A ou B: récapère les réglages d'ajustement de l'équilibre des blancs déjà stockés en A ou B. Placez le commutateur AUTO W/B BAL (voir la page 15) sur WHITE pour ajuster automatiquement l'équilibre des blancs et sauvégarder les réglages d'ajustement dans la mémoire A ou la mémoire B.
B (ATW^1) : lorsque ce commutateur est regle sur B et OPERATION >White Setting >White Switch < B> est regle sur [ATW] dans le menu de configuration, ATW est activé. Vous pouvez utiliser le commutateur AUTO W/B BAL même lorsque ATW est utilisé.

Lorsque ce commutateur est ajusté, le nouveau réglage apparait sur l'écran du viseur pendant environ trois secondes.

1) ATW (équilibre des blancs à suivi automatique): l'équilibre des blancs de l'image filmée est automatiquement ajusté aux variations des conditions d'éclairage.

Remarque

Selon certaines conditions d'éclairage ou le sujet de la prise de vue, le réglage par ATW peut ne pas fournir des couleurs correctes.

Examples :

• Lorsque le sujet d'une couleur de fond presque exclusive comme la couleur du ciel, de la mer, du sol, de l'herbe ou de certains massifs de fleurs occupe la majeure partie de la zone d'image,
• Lorsque le sujet est exposé à une source lumineuse d'une température de couleur extrémement faible ou elevée.

Si l'execution du suivi automatique par le biais de la fonction ATW dure particulièrement longtemps ou si le

résultat ne correspond pas à l'effet escompté, executez alors la fonction AWB.

10 Commutateur MENU ON/OFF

Pour utiliser ce commutateur, ouvrez le cache.
Ce commutateur est utilisé pour afficher le menu sur l'écran du viseur ou l'écran du signal de test.
A chaque fois que vous bascules le commutateur vers le bas, l'écran de menu est activé et désactivé.

La fonction de ce commutateur est la même que celle de la touche MENU dans la section des opérations dans l'écran de miniatures.

Remarque

Ce commutateur a des fonctions différentes selon si un menu est affiché ou non.

1 Commutateur MENU CANCEL/PRST (prédéfini)/ESCAPE

Pour utiliser le commutateur MENU CANCEL/ PRST/ESCAPE, ouvre le cache.

Remarque

Il n'est pas possible de désactiver l'écran de menu en fermant le cache.

Utilisez le commutateur de la manière suivante quand le menu n'est pas affché.

CANCEL/PRST: chaque fois que ce commutateur est basculé vers le haut, une fenêtre de confirmation des réglages du menu et de l'etat du caméoscope apparaît sur l'écran du viseur (voir la page 68). La fenêtre est composée de cinq pages, qui changent à chaque fois que le commutateur est basculé vers le haut. Chaque page s'affichependant environ 10 secondes.

ESCAPE : pour effacer la page immédiatement après son affichage, placez ce commutateur sur la position OFF.

Utilisez le commutateur de la manière suivante quand le menu est affché.

CANCEL/PRST: si vous placez ce commutateur dans cette position après la modification d'un réglage dans le menu de configuration, vous affichez le message qui confirme l'annulation des réglages précédents. Si vous placez ce commutateur dans la position d'origine, les réglages précédent sont annulés. Si vous placez ce commutateur dans cette

position avant la modification d'un réglage dans le menu de configuration ou après l'annulation d'une modification de réglage dans le menu de configuration, un message s'affichera pour confirmer la réinitialisation du réglage.

Si vous placez de nouveau ce commutateur dans cette position, les réglages sont réinitialisés sur leurs valeurs par défaut.

ESCAPE:utilisez ce commutateur lorsque la page de menu, qui possede une structure hierarchique, est ouverte. Chaque fois que le commutateur est place dans cette position, la page revient au niveau hierarchique supérieur.

12 Cache

Ouvrez ce cache pour utiliser le commutateur MENU ON/OFF ou le commutateur MENU CANCEL/PRST/ESCAPE.

Côté droit (prése de l'arrête)

1 Haut parleur intégré

Le haut-parleur peut être utilisé pour contröler le son E-E¹⁾ pendant l'enregistrement et le son de lecture pendant la lecture. Le haut-parleur fait également retentir des alarmes afin de renforcer les avertissements visuels (voir la page 198).

Si vous raccordez des écouteurs à la prise EARPHONE, le son du haut-parleur est automatiquement coupé.

1) E-E: abréviation de « Electric-to-Electric ». En mode E-E, les signaux video et audio reçus par le caméscope sont émis uniquement après leur passage à travers les circuits électriques internes. Ce mode peut être utilisé pour contrôler les signaux d'entrée.

2 Moniteur LCD

Il indique la capacité restante de la batterie, la capacité restante du support, les niveaux audio, les données temporelles, etc. (voir la page 25). Il vous permet également de vérifier laamera et de dire les images.

Vouppouvezajusterla positionet l'angle du moniteurLCD.

3 Indicateur WARNING

L'indicateur s'allume ou clignote lorsqu'une anomalie se produit (voir la page 198).

4Voyant ACCESS

Ce voyant s'allume en bleu lorsque des données sont écrites ou lues sur le support d'enregistrement.

5 Cache de protection de la section de commande audio

Ouvrez-le pour acceder à la section de commande audio (voir la page 20).

6 Cache de protection de la section des opérations dans l'écran de miniatures

Ouvrez-le pour acceder à la section des opérations dans l'écran de miniatures(voir la page 20).

7 Indicateur et touche F REV (lecture accéléée arrière)

Cette touche permet la lecture rapide en arrêté. La vitesse de lecture change dans l'ordre × 4 × 15 × 24 chaque fois que vous appuyez sur la touche. L'indicateur s'allume lors de la lecture rapide en arrêté.

8 Indicateur et touche PLAY/PAUSE

Appuyez sur cette touche pour visualiser les images video sur l'écran du viseur ou le moniteur LCD. L'indicateur s'allume pendant la lecture. Appuyez à nouveau sur cette touche pendant la lecture pour l'interrompre et obtenir une image fixe. A ce moment-là, l'indicateur clignote toutes les secondes.

Une pression sur la touche F REV ou F FWD pendant la lecture ou la pause lance la lecture rapide en avant ou en arrête.

9 Indicateur et touche F FWD (lecture accéléeree avant)

Cette touche permet la lecture rapide en avant. La vitesse de lecture change dans l'ordre × 4 × 15 × 24 chaque fois que vous appuyez sur la touche. L'indicateur s'allume lors de la lecture rapide en avant.

10 Touche PREV

Cette touche permet d'acceder à la première image du plan actuel.

Si vous appuyez sur cette touche en même temps que sur la touche F REV, vous accedez à la première image du premier plan enregistré sur le support d'enregistrement.

Si vous appuyez deux fois rapidement sur cette touche, vous accedez à la première image du plan précédent ou à la première image du plan actuel (si chaque plan précédent n'existe).

Touche STOP

Appuyez sur cette touche pour arrêté la lecture.

12 Touche NEXT

Cette touche permet d'acceder à la première image du plan suivant.

Si vous appuyez sur cette touche en même temps que sur la touche F FWD, vous accedez à la première image du dernier plan enregistré sur le support d'enregistrement.

13 Touche DISP SEL (sLECTION d'affichage)/EXPAND (fonction extension)

A chaque pression de cette touche, l'affichage du monitateur LCD change comme suit.

Indication d'affichage	Signification
Vidéo avec information superposée (CHAR)	Le moniteur LCD affiche les mêmes informations textuelles que le viseur.
Vidéo sans information superposée (MONI)	Seule la vidéo apparait.
Affichage de l'etat (STATUS)	Les indications du compteur, les averissements, les niveaux audio et des informations de ce type apparaisent. Aucune image videón'apparait.

Si vous appuyez sur cette touche pendant l'affichage de 1'ecran de miniatures, la durée du plan sélectionné est divisée en fractions, et la première image de chaque division est affichée dans un autre écran de miniatures (fonction extension). Pour un plan MP4 enregistré en HD, sa durée est divisée en 12. Si un plan AVI enregistré en SD comprend plusieurs fichiers, les divisions sont affichées pour les fichiers individuels.

Pour les plans MP4, chaque pression sur cette touche repete la division. Tenez la touche SHIFT enfoncée et appuyez sur cette touche pour faire la démarche inverse.

14 Touche HOLD (figeage de l'affichage)

Une pression de cette touche fige instantanément les données temporelles affichées sur le moniteur LCD. (Le générateur de code temporel continue à defiler.) Une nouvelle pression de cette touche permet de revenir à l'affichage normal.

Pour plus de détails sur l'affichage du compteur, consultez page 26.

15 Touche RESET/RETURN

Cette touche réinitialise la valeur indiquée dans l'affichage du compteur temporel du moniteur LCD. En fonction des régages du commutateur PRESET/REGEN/CLOCK (voir la page 21) et du commutateur F-RUN/SET/R-RUN (voir la page 21), cette touche réinitialise l'affichage comme suit.

Réglages des commutateurs Pour réinitialiser
Commutateur DISPLAY :	Compteur à
COUNTER	0:00:00:00
Commutateur DISPLAY : TC	Code temporel à
Commutateur PRESET/	00:00:00:00
REGEN/CLOCK : PRESET
Commutateur F-RUN/SET/
R-RUN : SET
Commutateur DISPLAY : U-BIT	Données de bits d'utilisateur a) à
Commutateur PRESET/	00 00 00 00
REGEN/CLOCK : PRESET
Commutateur F-RUN/SET/
R-RUN : SET

a) Parmi les bits de code temporel pour chaque image enregistrée sur le support, les bits pouvant etre utilisés pour enregistrer des informations utiles pour l'utilisateur comme le numero de scene, le lieu de la prise de vue, etc.
Pour les détails, consultez « Réglage des données temporelles » (page 64).

Cette touche permet de revenir à l'écran precedant lorsqu'elle est enfoncée pendant l'affichage de l'écran de miniatures, l'affichage de l'écran de miniatures étendues ou l'affichage de l'écran de miniatures de repères.

16 Commutateur DISPLAY

Ce commutateur fait defiler l'affichage des données du compteur temporel du moniteur LCD dans l'ordre COUNTER, TC et U-BIT (voir la page 26).

COUNTER: affiche la durée d'enregistrement/ de lecture écoulée (heures, minutes, secondes, images).

TC: affiche le code temporel.

U-BIT: affiche les données de bits d'utilisateur.

Cette touche change la luminosité du rétroéclairage du moniteur LCD.

Chaque pression de cette touche sélectionne le réglage suivant dans l'ordre indiqué par le tableau ci-dessous.

Si you appuyez sur la touche avec le moniteur LCD eteint,le LCD se rallume en etat H.

Réglage Rétroéclairage du moniteur LCD

H Haut (à scélectionner pour voir le moniteur LCD à l'extérieur en plein jour)

M Luminosite entre H et L

L Bas (à seLECTIONner pour voir le moniteur LCD à l'intérieur ou à l'extérieur la nuit)

OFF Désactivé (l'affichage est également désactivé)

Section des opérations dans l'écran de miniatures et section de commande audio

1 Indicateur THUMBMAIL

Cet indicateur s'allume lors de l'affichage de I'écran de miniatures.

2 Touche THUMBMAIL

Appuyez sur cette touche pour afficher l'écran de miniatures (voir la page 96) et pour effectuer une opération sur les miniatures.

Appuyez à nouveau sur cette touche pour revenir à l'affichage original.

3 Touche SET (réglage) et touches fléchées

Utilisez ces touches pour configurer les réglages du code temporel et des bits d'utilisateur, ainsi que pour les opérations dans l'écran de miniatures (voir la page 103).

Lorsque le menu s'affiche, appuyez sur cette touche pour selectionner un élément ou confirmer la modification du réglage.

4 Touche MENU

Chaque pression sur cette touche active et
désactive I'affichage du menu de configuration. La fonction de cette touche est la meme que celle du commutateur MENU ON/OFF.

5 Commutateur F-RUN/SET/R- RUN (défilement libre/réglage/défilament d'enregistrement)

Ce commutateur permet de selectionner le mode de fonctionnement du générateur de code temporel interne. Le mode de fonctionnement est regle comme indiqué ci-dessous, en fonction de la position du commutateur.

F-RUN: le code temporel continue de défilier, que le caméscope enregistre ou non. Utilisez ce réglage lors de la synchronisation du code temporel avec un code temporel externe.

SET: règle le code temporél ou les bits d'utilisateur.

R-RUN: le code temporel ne défile que lors de l'enregistrement. Choisissez ce réglage pour avoir un code temporel continu sur le support d'enregistrement.

Pour les détails, consultez « Réglage du code temporel » (page 64) et « Réglage des bits d'utilisateur » (page 65).

6 Boutons LEVEL CH1/CH2/CH3/CH4 (niveau d'enregistrement des canaux audio 1/2/3/4)

Ces boutons permettent d'ajuster les niveaux audio à enregistrer sur les canaux 1, 2, 3 et 4 lorsque les commutateurs AUDIO SELECT CH1/CH2 et AUDIO SELECT CH 3-4 sont régles sur MANUAL.

7 Commutateur AUDIO SELECT CH 3-4 (sélection de la méthode d'ajustement des canaux audio 3/4)

Ces commutateurs permettent de désir la méthode d'ajustement du niveau des canaux audio 3 et 4.

AUTO:ajustement automatique

MANUAL:ajustement manuel

8 Touche ESSENCE MARK

En appuyant sur cette touche quand l'affichage de miniatures est à l'écran, vous pouvez visualiser les affichages suivants de miniatures des images avec des repêres du plan sélectionné, en fonction

de l'élément sélectionné dans une liste affichée à l'écran.

All: affichage des miniatures de toutes les images marquées d'un repère.

Rec Start (en mode UDF): affichage des miniatures des images avec un repère Rec Start et des premières images des plans (si les premières images ne sont pas marquées de repères Rec Start).

Shot Mark1: affichage des miniatures des images avec un repère Shot Mark 1

Shot Mark2: affichage des miniatures images avec un repère Shot Mark 2

VoupsousvezegalementselectionnerShotMark0 etShotMark3aShotMark9.

Si vous avez enregistré des plans en utilisant des métadonnées de planification qui définiènt des noms pour Shot Mark 0 à Shot Mark 9, les noms définis sont affichés à la place des noms d' éléments ci-dessus dans la liste.

9 Touche SHIFT

Utilisez cette touche en combinaison avec d'autres touches.

10 Commutateur PRESET/REGEN (régénération)/CLOCK

Selectionne le type de code temporel à enregistrer.

PRESET: enregistrre le nouveau code temporel sur le support.

REGEN: enregistrre le code temporel en continu avec le code existant enregistré sur le support. Quel que soit le réglage du commutateur F-RUN/SET/R-RUN, le caméscope fonctionne en mode R-RUN.

CLOCK: enregistre un code temporel synchronisé avec l'horloge interne. Quel que soit le réglage du commutateur F-RUN/SET/R-RUN, le caméscope fonctionne en mode F-RUN.

1 Commutateurs AUDIO SELECT CH1/ CH2 (sLECTION de la méthode d'ajustement des canaux audio 1/2)

Ces commutateurs permettent deCHOISIR la methode d'ajustement du niveau des canaux audio 1 et 2.

AUTO:ajustement automatique

MANUAL:ajustement manuel

12 Commutateurs AUDIO IN CH1/CH2/ CH3/CH4 (sèlection d'entrée des canaux audio 1/2/3/4)

Ces commutateurs permettent de selectionner les signaux d'entrée audio à enregistrer sur les canaux 1, 2, 3 et 4.

FRONT: signaux d'entrée audio en provenance du microphone raccordé au connecteur MIC IN

REAR: signaux d'entrée audio en provenance d'un dispositif audio raccordé aux connecteurs AUDIO IN CH-1/CH-2.

WIRELESS: signaux d'entrée audio en provenance du tuner portable UHF s'il est installé

Section supérieure et du côte gauche

1 Commuteurs ASSIGNABLE 4/5

Vous pouvez attribuer les fonctions souhaitees a ces commutateurs dans OPERATION

Assignable SW du menu de configuration (voir la page 177).

Off est attribué à ces commutateurs lorsque le caméscope quitte l'usine.

2 Connecteur PC

Ce connecteur est utilisé pourmettre ce camescape en mode de connexion USB et l'utiliser comme périphérique de stockage externe pour un ordinateur. Lorsqu'un ordinateur sans logement pour ExpressCard est raccordé à ce connecteur, chaque carte mémoire insérée dans le camescape est reconnaue comme lecteur pour cet ordinateur.

3 Connecteur de dispositif externe

Raccordez un adaptateur Wi-Fi CBK-WA01 en option, un module USB LAN sans fil IFU-WLM3, un adaptateur sans fil CBK-WA100 ou un disque flash USB.

Lorsqu'un CBK-WA01, IFU-WLM3 ou CBK-WA100 est raccordé : la connexion LAN sans fil est disponible.

Lorsqu'un disque flash USB est raccordé :

l'enregistrement, la sauvegarde et le chargement des données suivantes sont disponibles.

• Enregistrement de données proxy (voir la page 89)
• Chargement de métadonnées de planification (voir la page 92)
• Sauvegarde et chargement de données de réglage (voir la page 181)

Remarque

Utilisez ce connecteur uniquement pour le raccordement d'un CBK-WA01, IFU-WLM3 ou CBK-WA100 ou d'un disque flash USB. Ne raccordez pas et n'utilise pas un concentrateur USB ou des produits similaires.

Pour plus de détails sur l'utilisation du CBK-WA01 et IFU-WLM3, reportez-vous au Supplément fourni sur le CD-ROM (étiquete « Manuals for Solid-State Memory Camcorder »).

Pour les détails sur l'utilisation du CBK-WA100, consultez le manuel d'utilisation du CBK-WA100.

4 Logements pour carte mémoire SxS

Ces deux logements (A et B) acceptent des cartes mémoire SxS ou d'autres supports d'enregistrement (voir la page 71).

5Voyants ACCESS

Ces voyageurs indiquent l'etat des logements A et B (voir la page 72). Vous pouvez vérifier si les voyageurs sont allumés même lorsque le cache des logements est fermé.

6 Touches EJECT

Pour-retirer le support d'enregistrement du logement, appuyez sur la touche EJECT pour déverrouiller, puis appuyer une nouvelle fois sur la touche. Le support sort partiellement du logement (voir la page 72).

7 Cache des logements

Faites glisser le cache vers la gauche et la droite pour l'ouvrir et le fermer.

8 Touche SLOT SELECT (selection de carte memoire SxS)

Lorsque des cartes mémoire SxS sont chargées dans les logements A et B, appuyez sur cette touche pour sélectionner la carte que vous souhaitez utiliser (voir la page 72).

9 Connecteur SDI IN (OPTION) (entree SDI (en option)) (type BNC)

Si l'unité CBK-HD02 (entree SDI/COMPOSITE et interface à 50 broches) est installee, le camescope peut enregistrer les signaux HDSDI ou SDSDI reçus par ce connecteur.

10 Connecteur GENLOCK IN (entree de signal de verrouillage de synchronisation) (de type BNC)

Ce connecteur recoit un signal de reférence lorsque la synchronisation du caméscope doit être verrouillée ou lorsque le code temporel doit être synchronisé avec un équipement externe. Les signaux de reférence disponibles dépendant de la fréquence de système actuelle comme illustré dans le tableau suivant.

Fréquence de système	Signaux de référence disponibles
1080/59.94i	1080/59.94i, 480/59.94i
1080/29.97P	1080/59.94i, 480/59.94i
1080/23.98P (sortie PsF)	1080/23.98PsF, 480/59.94i
1080/23.98P (sortie de conversion)	1080/59.94i, 480/59.94i
720/59.94P	1080/59.94i, 720/59.94P, 480/59.94i
720/29.97P	1080/59.94i, 720/59.94P, 480/59.94i
720/23.98P	1080/59.94i, 720/59.94P, 480/59.94i
480/59.94i
480/29.97P	1080/59.94i, 480/59.94i
Fréquence de système	Signaux de références disponibles
1080/50i	1080/50i, 576/50i
1080/25P	1080/50i, 576/50i
720/50P	1080/50i, 720/50P, 576/50i
720/25P	1080/50i, 720/50P, 576/50i
576/50i	1080/50i, 576/50i
576/25P	1080/50i, 576/50i

(Le verrouillage de la synchronisation pour le module deamera ne prend en charge que les signaux de synchronisation horizontale.) Utilisez l'objet MAINTENANCE >GENLOCK dans le menu de configuration pour ajuster la phase H du verrouillage de la synchronisation (phase de signal de synchronisation horizontale). Si I'unité CBK-HD02 (entree SDI/COMPOSITE et interface a 50 broches) est installee, le camoscope peut enregistrer les signaux analogiques video composite reus par ce connecteur.

11 Connecteur TC IN (entree de code temporel) (de type BNC)

Pour appliquer un verrouillage externe au code temporel de ce camoscope, activez l'entrée du code temporel de reference.

Pour les détails, consultez « Réglage du code temporel » (page 64).

12 Connecteur VIDEO OUT (de type BNC)

Ce connecteur émet des signaux video pour le contrôle. Les signaux de sortie peuvent être video composite ou HD-Y selon le réglage de OPERATION >Input/Output >Output&i.LINK dans le menu de configuration.

13 Connecteur TC OUT (sortie de code temporel) (de type BNC)

Pour synchroniser le code temporel de ce caméoscope à celui d'un magnétoscope externe, raccordez ce connecteur au connecteur d'entrée de code temporel du magnétoscope externe.

Arrière

Indicateurs TALLY (signalisation arrriere) (rouge)

Ces indicateurs s'allument pendant l'enregistrement. Ils ne s'allument pas si le commutateur TALLY est regle sur OFF. Ces indicateurs clignotent également en cas d'avertissement (voir la page 18). L'indicateur de signalisation à l'avant du viseur et l'indication REC sur l'écran du viseur s'allument ou clignotent de la même manière.

Pour les détails, consultez « Avertissements de fonctionnement » (page 198).

2 Commutateur TALLY

Réglez-le sur ON pour activer l'indicateur TALLY.

Vous pouvez contrêter le son E-E pendant l'enregistrement et le son de lecture pendant la lecture. En cas d'alarme, vous pouvez entendre la tonalité d'alarme dans les écouteurs. Le haut-

parleur intégré est automatiquement coupé lors du branchement d'écouteurs dans la prise.
Voussous pouvez désir entre mono ou stéreo dans MAINTENANCE >Audio du menu de configuration.

4 Selecteurs AUDIO IN

Selectionnez la source audio que vous raccordez aux connecteurs AUDIO IN CH1/CH2.

LINE : lors du raccordement d'un amplificateur stéreo ou d'une autre source de signal audio externe

MIC : lors du raccordement d'un microphone ne nécessitant pas d'alimentation 48 V

+48V : lors du raccordement d'un microphone nécessitant une alimentation 48 V

5 Connecteur HD/SD SDI OUT (de type BNC)

Ce connecteur émet un signal HDSDI ou SDSDI (avec l'audio intégré). La sortie de ce connecteur peut être activée ou désactivée à l'aide de OPERATION >Input/Output >SDI Output dans le menu de configuration.

6 Connecteurs AUDIO IN CH-1/CH-2 (entree audio du canal 1 et du canal 2) (de type XLR, 3 broches, femelle)

Il s'agit des connecteurs d'entrée audio pour les canaux 1 et 2, auxquels vous pouvez raccorder un équipement audio ou un microphone.

7 Cache inférieur

Il est fourni pour protéger les cables raccordés aux connecteurs du panneau arrêté.

En desserrant les vis qui maintainnent le cache au bas du camoscope, vous pouvez ajuster la position du cache en fonction de la taille et de la forme des fiches du microphone ou des câbles audio.

Après avoir ajusté la position, serrez les vis pour fixer le cache.

8 Connecteur AUDIO OUT (de type XLR, 5 broches, âle)

Ce connecteur émet les signaux audio enregistrés sur les canaux audio 1 et 2 ou les canaux audio 3 et 4. Les signaux audio sont sélectionnés par le biais du commutateur MONITOR.

9 Connecteur REMOTE (8 broches)

Ce connecteur sert à raccorder une télécommande, qui permet de commander le camoscope à distance.

Remarque

Avant de raccorder/debrancher la télécommande au/ducamscope, veillez a regler le commutateur POWER du camscope sur OFF.

10 Connecteur i.LINK (HDV/DV) (6 broches, conforme IEEE1394, S400)

FAT

Quand le mode d'enregistrement est FAT, pour receivevoir et émettre des flux HDV/DV, raccordez-le a un dispositif HDV/DV.

Moniteur LCD

1 Résolution

Indique la résolution de la sortie video HD.

Indication Résolution (horizontal × vertical)

1080 1080 lignes (1920× 1080)

720 720 lignes (1280 × 720)

2Format d'enregistrement

Indique le format d'enregistrement actuel ou le format d'enregistrement du plan en cours de lecture.

Mode UDF

HD422 50

HD420 HQ

IMX50

DVCAM

Mode FAT

HQ1920

HQ1440

HQ1280

SP1440

DVCAM

3 Mode d'enregistrement

UDF:mode UDF

FAT:modeFAT

4 Format de fichier

MXF : lorsque le mode d'enregistrement est UDF

MP4 : lorsque le mode d'enregistrement est FAT-HD

DV-AVI: lorsque le mode d'enregistrement est FAT-SD

5 Fréquence de système

Indique la fréquence de système de la video en cours de lecture ou d'enregistrement.

59.94i

29.97P

23.98P

50i

25P

59.94P

50P

6 Affichage de I'etat

PB: apparait pendant la lecture.

NDF: apparait quand le code temporel non réel est sélectionné.

EXT-LK: apparait lorsque le générateur de code temporel interne est verrouillé sur une entree de signal exter ne via le connecteur TC IN (entree de code temporel).

HOLD: apparait lorsque le mode de fonctionnement du générateur de code temporel interne est regle sur R-RUN et arrêté.

7 Format audio

Indique le format d'enregistrement audio ou le format audio du plan en cours de lecture.

Indication	Etat
	Mode	Format
	d'enregistre-ment	d'enregistrement

16bit FAT Tout format

UDF·HD420 HQ

DVCAM
- IMX (Audio Length est régèle sur 16bit)

24bit UDF · HD422 50

• IMX (Audio Length est régle sur 24bit)

8 Indication de l'etat d'enregistrement

Lorsque l'objet Rec Status Indicator du menu Operation est reglé sur [LCD] ou [Both], des repères s'affichent au fur et à mesure de l'enregistrement.

9 Indicateurs de niveau audio

Indiquent les niveaux de lecture ou d'enregistrement audio des canaux 1 à 4.

10 Affichage du compteur temporel

Bascule entre l'affichage du compteur temporel, du code temporel et des données de bits d'utilisateur, en fonction de la position du commutateur DISPLAY.

Affiche le type de données actuellement affichées sur le compteur-temporel, comme suit.

TCG: code temporel enregistré

TCR: code temporel de lecture

UBG : bits d'utilisateur enregistrés

UBR : bits d'utilisateur de lecture

CNT:compteur

CLK: affichage de l'heure ( quand le commutateur PRESET/REGEN/CLOCK est regle sur CLOCK)

Lorsque vous appuyez sur la touche HOLD pour figer la valeur du code temporel, le code temporel est affchéé au format indiqué ci-dessous. Lorsque vous appuyez à nouveau sur la touche HOLD pour revenir à l'affichage normal, le code temporel est affchéé au format normal.

Les trois points indiquent que le code temporel est affiché en mode de figeage.

11Zone d'indicateur d'avertissement

Affiche des averissements lorsqu'un probleme d'enregistrement ou de condensation se produit.

Pour les détails, consultez « Avertissements de fonctionnement » à la page 198.

Vous pouvez également afficher le nom du prochain plan à enregistrer (voir la page 138).

12 Indicateur de capacité restante du support

Affiche des barres indiquant la capacité restante du support d'enregistrement dans les logements.

13 Indicateur de capacité restante de la batterie

Affiche des barres indiquant la capacité restante de la batterie.

Viseur HDVF-20A (en option)

1 Fiche

Cette fiche se raccorde au connecteur VF (20 broches) du caméscope.

2 Butée

Cette butée empêche le viseur de se detacher du caméscope lorsque vous le faites glisser d'un côté à l'autre.

3 Indicateur de signalisation pour l'opérateur de laamera

Cet indicateur s'allume quand le caméscope est en cours d'enregistrement. Cet indicateur peut être recouvert lorsqu'il n'est pas utilisé.
Cet indicateur clignote également pour signaler des avertissements, de la même façon que l'indicateur de signalisation et les indicateurs d'enregistrement/de signalisation rouge dans le visueur.

4 CEillere

5 Indicateurs et affichage de I'etat

Pour les détails, consultez « Affichage d'etat sur l'écran du viseur » à la page 29.

6 Bague d'ajustement de la dioptrie

Cette bague permet un ajustement optimal de la mise au point.

7 Indicateur de signalisation

Cet indicateur s'allume quand le caméscope est en cours d'enregistrement. Réglez le commutateur TALLY sur OFF lorsqu'il n'est pas utilisé. Le commutateur TALLY permet également d'ajuster la luminosité.

Cet indicateur clignote également pour signaler des avertissements, de la même façon que l'indicateur de signalisation et les indicateurs d'enregistrement/de signalisation rouge dans le viseur.

8Commande PEAKING

Pour ajuster la nettete d'image et faciliter la mise au point, tournez cette commande dans le sens des aiguilles d'une montre. Cette commande n'aaucun effet sur les signaux de sortie du camoscope.

9Commande CONTRAST

Cette commande permet d'ajuster le contraste de l'écran. Cette commande n'a aucun effet sur les signaux de sortie du caméoscope.

10Commande BRIGHT

Cette commande permet d'ajuster la luminosité de l'écran. Cette commande n'aaucun effet sur les signaux de sortie du caméoscope.

11 Commutateur TALLY

Ce commutateur commande l'indicateur de signalisation situé à l'avant du viseur.

HIGH: la luminosité de l'indicateur de signalisation est réglée sur haute.

OFF: l'indicateur de signalisation est désacté.

LOW: la luminosité de l'indicateur de signalisation est réglée sur basse.

12 Commutateur ZEBRA (motif de zébrures)

Ce commutateur commande l'affichage du motif de zébrures sur l'écran du viseur comme suit.

ON: un motif de zébrures apparait et reste affché.

OFF: le motif de zébrules disparait.

MOMENT: un motif de zébrures apparait et reste affché pendant environ cinq secondes.

13 Commutateur DISPLAY/ASPECT

Ce commutateur active et désactive l'indication de repère et bascule l'affichage de l'écran du viseur entre les formats d'image 4:3 et 16:9.

DISPLAY: lorsquel l'indication de repere est activée pour le camoscope, l'indication de repere s'allume et s'estint dans l'écran du viseur chaque fois que vous place ce commutateur dans cette position.

ASPECT: l'affichage du masque est activé et désactifé à chaque fois que vous place ce commutateur dans cette position. (Effectuez les réglages de l'affichage du masque à l'aide de OPERATION >Marker >Aspect Mask dans le menu de configuration (voir la page 128).)

14Cable du viseur

Support de microphone

Viseur CBK-VF01 (en option)

1 Fiche

Cette fiche se raccorde au connecteur VF (26 broches) du camoscope.

2 Butée

Cette butée empêche le viseur de se detacher du caméscope lorsque vous le faites glisser d'un côté à l'autre.

3Eillere

4 Bague d'ajustement de la dioptrie

Cette bague permet un ajustement optimal de la mise au point.

5 Oculaire

Vous pouvez le relever lorsque la situation le nécessite.

6 Barillet du viseur

Vous pouvez le relever ou le tourner lorsque la situation le nécessite.

7 Indicateur de signalisation

Cet indicateur s'allume lorsque l'enregistrement est lancé en appuyant sur la touche REC START de ce caméscope, la touche VTR de l'objet ou la touche VTR de la télécommande.

Lorsqu'une anomalie se produit, l'indicateur de signalisation clignote pour indiquer un averissement.

8Commande PEAKING

Pour ajuster la netteté d'image et faciliter la mise au point, tournez cette commande dans le sens des aiguilles d'une montre. Cette commande n'aaucun effet sur les signaux de sortie du caméscope.

9Commande CONTRAST

Cette commande permet d'ajuster le contraste de l'écran. Cette commande n'a aucun effet sur les signaux de sortie du caméoscope.

10Commande BRIGHT

Cette commande permet d'ajuster la luminosité de l'écran. Cette commande n'a aucun effet sur les signaux de sortie du caméoscope.

11 Commutateur TALLY

Ce commutateur commande l'indicateur de signalisation situé à l'avant du viseur.

HIGH: la luminosité de l'indicateur de signalisation est réglée sur haute.

OFF: l'indicateur de signalisation est désacté.

LOW: la luminosité de l'indicateur de signalisation est réglée sur basse.

12 Commutateur ZEBRA (motif de zébrures)

Ce commutateur commande l'affichage du motif de zébrures sur l'écran du viseur comme suit.

ON: affiche un motif de zébrures.

OFF: n'affiche pas un motif de zébrures.

13 Commutateur DISPLAY

Ce commutateur active et désactive les informations textuelles.

ON: affiche les informations textuelles.

OFF: n'affiche pas les informations textuelles.

14 Commutateur MIRROR

L'affichage de l'image sur l'écran du monitreur est inversé horizontally ou verticalement lorsque vous relevez ou tournez le barillet du viseur. Utilise ce commutateur pour commander l'affichage de l'image dans une telle situation.

L / R : inverse l'image horizontallement.

OFF: n'inverse pas l'image.

B/T: inverse l'image verticalement.

15 Câble du viseur

Affichage d'etat sur I'écran du viseur

Indicateurs (HDVF-20A)

Les indicateurs suivants sont placés au-dessus et sous l'écran du HDVF-20A, pour montré l'état actuel et les ajustements du caméoscope.

1 Indicateur de signalisation vert

Cet indicateur s'allume lorsquel camescope se trouve dans les etats suivants.

Mode de cache d'image activé
- Signal de signalisation vert reçu ( quand un adaptateur de camera est installé sur le caméoscope et une unité d'extension de camera est raccordée)
- Enregistrement avec MAINTENANCE >Camera Config >HD/SDI Remote I/F dans le menu de configuration règèle sur [G-Tally]

Cet indicateur clignote lorsquel camescope se trouve dans les etats suivants:

• Activation du mode d'enregistrement à intervalles ou du mode consécutif dans le mode d'enregistrement image par image (1 clignotement par seconde)
• Enregistrement en mode d'enregistrement à intervalles ou en mode consécutif dans le mode d'enregistrement image par image (4 clignotements par seconde)
• Activation du mode de prise de vue unique dans le mode d'enregistrement image par image, ou enregistrement dans ce mode (2 clignotements par seconde)

Cet indicateur commence à clignoter lorsque la batterie raccordée au caméscope est pratiquement décharge, et il reste allumé lorsque la batterie est complètement décharge.

Pour empêcher une interruption en cours d'utilisation, remplacez la batterie des que cet indicateur commence à clignoter.

Le niveau de puissance de la batterie, qui déclenché le clignotement de cet indicateur, peut être régé à l'aide de MAINTENANCE > Battery dans le menu de configuration. Pour les détails, voir la page 149.

3 Indicateurs d'enregistrement/de signalisation rouge

Ces indicateurs s'allument lorsque le camescopese trouve dans les etats suivants.

• Enregistrement avec l'objet de menu MAINTENANCE >Camera Config >HD/SDI Remote I/F régèle sur [R-Tally]
• Signal de signalisation rouge reçu (quand un adaptateur deamera est installé sur le caméscope et une unité d'extension deamera est raccordée)

Ces indicateurs clignotent également pour signaler des averissements, de la même façon que l'indicateur de signalisation et l'indicateur de signalisation pour l'opérateur de laamera.

4 Ecran du viseur

Consultez « Affichage de l'écran du viseur » (page 30).

5 Indicateur VTR SAVE

Ne fonctionne pas sur ce caméscope.

6 Indicateur! (avertissement)

Cet indicateur s'allume quand l'une des conditions suivantes se produit avec l'objet correspondant régle sur [On] à l'aide de OPERATION > "!" LED du menu de configuration.

• Le gain est réglo sur une autre valeur que 0 dB.
  Le selecteur SHUTTER est regle sur ON.
• Le commutateur WHITE BAL est régé sur PRST.
• ATW est activé.
• Le dispositif d'extension de l'objet est utilisé.
• La valeur de referencia de l'ajustement automatique du diaphragme n'est pas la valeur standard.
• Le sélecteur FILTER est régle sur une autre valeur que 1.

Affichage de I'ecran du viseur

L'écran du viseur n'affiche pas seulement
l'image video mais également des caractères et des messages indiquant les régles du caméoscope et son état de fonctionnement, un repère central, un repère de zone de sécurité, etc.
Lorsque l'écran du menu n'est pas affché et que le commutateur DISPLAY est sur ON, les éléments ayant été régles sur ON dans OPERATION >Super Impose du menu de configuration, ou par l'intémédiaire des commutateurs correspondants sont affichés en haut et en bas de l'écran.

Les messages de précaution sont indiqués pendant trois secondes lorsque vous effectuez des opérations pour modifier les réglages du caméoscope. Les messages d'exécution des ajustements sont indiqués lorsque les ajustements sont en cours. Lorsque les ajustements sont terminés, les messages affichtant les résultats des ajustements apparaissent pendant trois secondes.

Non seulement ces indications sont affichées sur l'écran du viseur, mais un réglage de menu leur permet d'être émis en tant que signaux video. Tous les éléments pouvant être affichés sur l'écran du viseur sont enumerated ci-dessous.

Haut de I'ecran du viseur

1Réglages du dispositif d'extension

Cette zone indique le réglage de la fonction d'extension numérique (lorsque l'unité CBK-HD02 (entree SDI/COMPOSITE et interface a 50 broches) est installee) du camescope et le réglage du dispositif d'extension de I'objectif.

EX: le dispositif d'extension de l'objet est activé.

08: le dispositif de raccourcissement de l'objet est activé.

x2D : la fonction d'extension numérique de ce caméscope est activée.

Ex2D: le dispositif d'extension de l'objet et la fonction d'extension numérique de ce caméoscope sont tous deux actifs.

La fonction d'extension numérique peut être activée ou désactivée à l'aide d'un commutateur personnalisable auquel la fonction Digital Extender a été attribuée.

Remarque

Lorsque la fonction ralenti et acceléré est selectionnée ou que la fonction de mixage d'image gelée est utilisée, la fonction d'extension numérique ne peut pas etre activee. Lorsque le camescope est en mode de grossissement de la mise au point (Focus Mag), l'activation de la fonction d'extension numerique annule le mode.

2 Position de zoom (lorsque l'objectif est monté)

Cette zone indique la position de zoom de l'objet zoom, dans une plage de 0 à 99.

3 Position de mise au point (lorsque l'objectif de série est monté)

Cette zone indique la position de mise au point en tant que distance par rapport au sujet (en metres).

4 Indicateur de signalisation vert

Cet indicateur s'allume lorsquel camescope se trouve dans les etats suivants.

• MAINTENANCE >Camera Config >HD-SDI Remote I/F est régèle sur [G-Tally] dans le menu de configuration et un signal de commande d'enregistrement est émis par le connecteur HD/SD SDI OUT.
  Lorsque le mode de cache d'image est activé
• Signal de signalisation vert reçu ( quand un adaptateur de camera est installé sur le caméoscope et une unité d'extension de camera est raccordée)

5 Etat du support

Cette zone affiche le nom du logement pour support actuellément actif (A ou B).

6 Mode d'enregistrement spécial/état de fonctionnement

Cette zone indique le mode d'enregistrement spécial actuel/1'etat de fonctionnement actuel comme suit.

REC Enregistrement en cours

STBY Quand I'enregistrement est en pause en mode d'enregistrement continu de plan ou en veille dans les autres modes

CONT Veille pour l'enregistrement suivant en mode d'enregistrement continu de plan

• CACHED Veille en mode de cache d'image

• INT REC Enregistrement en cours en mode d'enregistrement à intervalles

INT STBY Veille pour l'enregistrement suivant en mode d'enregistrement à intervenles

FRM REC Enregistrement en cours en mode d'enregistrement image par image

FRM Veille pour l'enregistrement suivant STBY en mode d'enregistrement image par image

FRM STBY Veille en mode d'enregistrement image par image

S&Q REC Enregistrement en cours en modalenti et accéléRED

S&Q STBY Veille en mode ralenti et acceléré

CALL Appel en cours depuis un dispositif (affiché en rouge) raccordé

REVIEW Pendant le passage en revue de l'enregistrement

7 Niveau de réception du récepteur sans fil

Lorsqu'un récepteur sans fil est installé dans le caméscope, « W » apparait en même temps que des indicateurs de niveau de réception à quatre segments pour chacun des canaux (1 à 4) pouvant être utilisés par le récepteur. Les indications sont les suivantes.

Dans une situation normale: le nombre de segments blancs indique la force du niveau de signal.

Sourdine (pour un récepteur analogique) ou aggravation du taux d'erreurs (pour un récepteur numérique): le nombre de segments gris indique la force du niveau de signal.

Réception de crête supérieure au niveau: « P » s'affiche au lieu des indicateurs.1)

La batterie du tuner est faible: le numero de canal et l'indicateur du canal correspondant clignotent. 1)

1) Lorsqu'un DWR-S01D en option est utilisé

8 Capacité restante/tension de la batterie

Ce qui suit s'affiche selon le type de source d'alimentation.

Type de source d'alimentation	Ce qui est affchéé
Batterie	Icône de capacité restante de la batterie et durée
InfoLithium	d'enregistrement restante
Batterie Anton Bauer	Capacité restante de la batterie (indication en %)
Autre type	Tension d'entrée

9 Entrée d'alimentation externe

Elle apparait lorsque l'alimentation est fournie par une source d'alimentation externe raccordée au connecteur DC IN.

10 Température de couleur

Cette zone affiche une température de couleur calculée à partir du gain de R et B, dans la plage d'1,5 K à 50,0 K (par incréments de 0,1 K). Les signes +/- peuvent être affichés en fonction du réglage Offset White (voir la page 135).

Pas d'affichage : Offset White est régle sur OFF

la valeur d'Offset White est supérieure à 3200K

• : la valeur d'Offset White est inférieure à 3200 K.

11Nombre de lignes de système

Cette zone indique le nombre de lignes de système (1080/720/576/480/486 1) de la vente en cours de lecture ou d'enregistrement.

1) En mode SD, lorsque OPERATION >Format >Country est regle sur autre chose que [PAL Area] dans le menu de configuration.

En mode UDF:486

En mode FAT:480

En mode UDF, la fréquence de système (59.94i/29.97P/23.98P/50i/25P/59.94P/50P) est également affichée ici.

12 Format video

Indique le format video pour l'enregistrement ou le format video du plan en cours de lecture (voir la page 52).

Le rapport de format video (16:9 ou 4:3) peut etre
eigalement affiché lorsque le format
d'enregistrement est regle sur IMX50 ou
DVCAM.

Indication de profondeur de champ (lorsque I'objectif de série est monté et le CBK-VF01 est utilisé)

Indication d'erreur/avertissement

Une barre indique la profondeur de champ.

L'unité d'affichage peut être le mètre ou le pied, selon l'option selectionnée dans OPERATION > Display On/Off > Lens Info dans le menu de configuration.

Un message d'erreur ou d'avertissement s'affiche ici selon la situation.

Dans cette zone, vous pouvez également afficher le nom du prochain plan à enregistrer (voir la page 138).

14 Indication de mode d'enregistrement spécial

Ce qui suit s'affiche lorsque le caméscope est dans un mode d'enregistrement spécial.

• Frame Rec (mode d'enregistrement image par image)
• Interval Rec (enregistrement à intervalles)
  S&Q Motion (mode ralenti et acceléré)

15 Indication de réglages de mode d'enregistrement spécial

Cette indication apparait lorsque le caméscope est dans un mode d'enregistrement spécial.

16 Indicateur d'etat de signal (lorsque le CBK-WA100 est utilisé)

Lorsque le CBK-WA100 en option est raccordé à un connecteur de dispositif externe, un indicateur d'etat de signal s'affichera lorsque ce dernier est allumé.

3G / 4G apparait lorsqu'une connexion 3G / 4G existe. De plus, AP apparait lorsque le CBK-WA100 fonctionne en tant que point d'accès. Lorsque le CBK-WA100 fonctionne en tant que point d'accès, les icones suivantes indiquent la force du signal.

Force du signal 1
:Force du signal 2
Force du signal 3
:Force du signal 4

17 Indicateur de capacité restante pour le support d'enregistrement proxy (lorsque le CBK-WA100 est utilisé)

Lorsque le CBK-WA100 en option est raccordé à un connecteur de dispositif externe, la durée d'enregistrement restante de la carte SD insérée dans le CBK-WA100 s'affichera comme suit lorsque ce dernier est allumé.

Ext. :---min:Une carte SD non valide est insere et la durée restante ne peut pas etre affichee.
Ext. : XXXmin : XXX minutes d'enregistrement sont possibles.
Ext. : 0min : La durée restante est de 0 minutes (l'enregistrement n'est pas possible).
Ext. : 9999min : Plus de 9999 minutes d'enregistrement sont possibles.

Bas de I'ecran du viseur

1 Mode de commande de diaphragme TLCS

Les icones suivantes s'affichent pour indiquer les modes de commande du niveau video, basés sur le système de contrôle de niveau total (Total Level Control System - TLCS).

Icône Mode de commande TLCS
	Mode rétroéclairage
STD	Mode standard
	Mode spot

2 Indicateur ALAC

ALAC s'affichera lorsque 1' element ALAC (compensation automatique d'aberrations d'objectif) est regle pour s'effectuer automatiquement pour l'aberration chromatique du grossissement.

ALAC s'effectue automatiquement lorsqu'un objectif compatible ALAC est fixe, la fonction ALAC est activée, et MAINTENANCE >Camera Config >ALAC est réglé sur « Auto » dans le menu de configuration.

3 Mode d'ajustement de la mise au point (lorsque l'objet à mise au point automatique est monté)

Cette zone indique le mode actuel d'ajustement de la mise au point du caméoscope.

• AF (mode de mise au point automatique)
• MF (mode de mise au point manuelle)
• MF* (mode de mise au point manuelle lorsque la fonction d'aide à la mise au point manuelle est activée)

Full MF (mode de mise au point manuelle complete)

4Commande de dispositif externe

REC2 clignote lorsque MAINTENANCE > Camera Config > HD-SDI Remote I/F est regle sur Chara dans le menu de configuration et un signal de commande d'enregistrement est émis par le connecteur HD/SD SDI OUT.

De plus, lorsque MAINTENANCE >Camera Config >SDI Rec Control est regle sur « Para » dans le menu de configuration, « Rec2-P » clignote pendant l'enregistrement.

Remarque

Selon I'etat du dispositif externe raccordé au connecteur HD/SD SDI OUT, « Para » peut ne pas s'affichesr, même lorsque MAINTENANCE >Camera Config >SDI Rec Control est régèle sur « Para » dans le menu de configuration.

5 Etat de fonctionnement du dispositif i.LINK raccordé

Le format de fonctionnement (HDV ou DV) et l'etat des opérations de ce dispositif sont indiqués comme suit.

REC:104gistrement HDV en cours
STBY: Vérit le pour enregistrement HDV
REC iowgistrement DV en cours
STBY:Veille pour enregistrement DV

6 Indication du niveau video/indication d'etat du transfert de plans (lorsque le CBK-WA100 est utilisé)

Une indication s'affiche avec un numero approprié de position de filtrre ND lorsque le niveau lumineux du sujet est trop élevé ou trop bas.

Lorsque le CBK-WA100 en option est raccordé au connecteur de dispositif externe et que vous transférés des plans entre le caméoscope et le CBK-WA100, le nombre de plans qui seront transférés et l'état de transfert (%) du plan en cours de transfert apparaitra ici, vous permettant de voir la progression du transfert.

Si une indication de niveau se produit pendant le transfert de plans, l'affichage montrera

l'indication de niveau et l'etat de transfert en alternance à intervalle d'une seconde.

7 Code temporel

Message de précaution

Cette zone indique la durée de lecture/ enregistrement écoulée, le code temporel, les données de bits d'utilisateur et d'autres informations sélectionnées par le commutateur DISPLAY (voir la page 20).

Elle indique également un message de précaution si cela est nécessaire, lorsque vous essayez de modifier les réglages par exemple.

8 Niveau de luminosité (lorsque le CBK-VF01 est utilisé)

Cette zone indique le niveau de luminosité moyen (%) de la zone de détction.

9Source d'entrée externe

Cette zone indique le type de signal d'entrée externe (HDV) à enregistrer.

10 Enregistrement de l'entrée externe

EXT s'affiche ici lors de l'enregistrement d'une entrée externe.

Filtre électrique de température de couleur

Cet élément s'affiche lorsque la fonction CC 5600K est activée.

12 Position de filtré

Cette zone indique le numero de position de filtré ND actuellément sélectionné. (voir la page 14). Lorsque ELECTRICAL CC est attribué à un commutateur personnalisable, la position du filtré électrique (A/B/C/D) apparait à droite de la position du filtré ND (1 à 4), comme illustré à la page précédente.

13 Mémoire de l'équilibre des blancs

Cette zone indique la mémoire d'ajustement automatique de l'équilibre des blancs actuellement sélectionnée.

ATW: mode ATW (équilibre des blancs à suivant automatique)

W:A:mode mémoire A

W:B:mode mémoire B

W:P:mode prédéfini

3200: lorsque le commutateur personnelisable auquel la fonction Color Temp SW 3200K a été attribuée est activé

4300: lorsque le commutateur personnalisable auquel la fonction Color Temp SW 4300K a été attribuée est activé
5600: lorsque le commutateur personnelisable auquel la fonction Color Temp SW 5600K a été attribuée est activé
6300: lorsque le commutateur personnelisable auquel la fonction Color Temp SW 6300K a été attribuée est activé

14 Valeur de gain

Cette zone indique la valeur du gain (en dB) de l' amplificateur video, telle qu'elle est definié par le selecteur GAIN.

15 Indication de l'etat d'enregistrement

Lorsque I'element Rec Status Indicator du menu Operation est regle sur [Viewfinder] ou [Both], des repères s'affichent au fur et a mesure de l'enregistrement.

16Obturation

Cette zone indique la vitesse ou le mode d'obturation.

Pour les détails, consultez « Réglage de l'obturator électronique » (page 58).

17Vumètres audio

Cette zone indique les niveaux audio du canal 1 et du canal 2.

18 Capacité restante du support

La durée d'enregistrement disponible au format video actuel (débit binaire d'enregistrement) est calculée en fonction de l'espace restant sur chaque support et s'affiche en minutes. Une icone de verrou apparait si le support est protégé en écriture.

19 Histogramme (lorsque le CBK-VF01 est utilisé)

Il indique la distribution des pixels de la luminance video (mode HD uniquement).

20Position du diaphragme (lorsque l'objectif de série est monté)

Cette zone indique la position du diaphragme et le réglage du changement de la valeur du diaphragme (valeur de référence pour le diaphragme de l'objet) (voir la page 60). Le réglage du changement de la valeur du diaphragme est indiqué par un indicateur à quatre segments comme suit.

Valeur de référence	Indicateur
+0.25		Le segment en bas à gauche est allumé en gris.
+0.5		Les deux segments de gauche sont allumés en gris.
+0.75		Les deux segments de gauche et le segment en bas à droite sont allumés en gris.
+1		Tous les segments sont allumés en gris.
-0,25		Le segment en bas à gauche est allumé en blanc.
-0,5	□	Les deux segments de gauche sont allumés en blanc.
-0,75	□	Les deux segments de gauche et le segment en bas à droite sont allumés en blanc.
-1	□	Tous les segments sont allumés en blanc.

Préparation de l'alimentation

Pour des raisons de sécurité, utilisez uniquement les packs batterie et les adaptateurs CA Sony enumerated ci-dessous.

• Pack batterie au lithium-ion BP-L80S
• Alimentation CA via l'adaptateur CA AC-DN2B/DN10

ATTENTION

Il y a danger d'explosion s'il y a remplacement incorrect de la batterie.

Remplacer uniquement avec une batterie du même type ou d'un type équivalent recommendé par le constructeur.

Lorsque vous mettez la batterie au rebut, vous devez respecter la législation en vigueur dans le pays ou la région où vous vous trouvez.

Utilisation d'un pack batterie

Utilisé avec un pack batterie BP-L80S, le caméoscope peut fonctionner en continu pendant environ 145 minutes.

AVERTISSEMENT

N'exposez pas les batteries à une chaleur excessive, au soleil ou pres d'un feu par exemple.

Remarque

La durée de fonctionnement du pack batterie dépend de sa fréquence d'utilisation et de la température ambiente à laquelle il est utilisé.

Avant l'utilisation, rechargez le pack batterie à l'aide d'un chargeur de batterie adapté.

Pour plus de détails sur la procédure de chargement de la batterie, reportez-vous au manuel d'utilisation du chargeur de batterie.

Remarque sur l'utilisation du pack batterie

Si le pack batterie est chaud, il risque de ne pas se recharger complètement.

Pour fixer le pack batterie

1 Appuyez le pack batterie contre l'arrière du caméscope, en alignant les lignes qui se trouvent respectivement sur le côté du pack batterie et sur le caméscope.

2 Faites glisser le pack batterie vers le bas jusqu'à ce que sa flèche « LOCK » se retrouvere au niveau de la ligne correspondante sur le caméscope.

Remarque

Si le pack batterie n'est pas fixé correctement, la borne peut être endommagée.

Pour retirer le pack batterie

Tirez le pack batterie vers le haut tout en appuyant sur la touche de déverrouillage.

Touche de déverrouillage

Remarques

• Pendant l'enregistrement et la lecture (lorsque le voitant ACCESS sur le panneau lateral droit est allumé en bleu et que le voitant ACCESS dans la section de logements pour carte est allumé en orange), faites attention de ne jamaisPTRirerlepackbatterie.Cela pourrait corrompre les données enregistrées sur la carte.
  Assurez-vous demettrele camescapehors tension avant deremplacer lepack batterie.

Utilisation de l'alimentation CA

Montez l'adaptateur AC-DN2B/DN10 sur le caméoscope en suivant la même méthode que pour un pack batterie, puis raccordez-le à l'alimentation CA.

L'adaptateur AC-DN2B/DN10 peut fournir une alimentation allant jusqu'à 100 W.

Fixation du viseur

DANGER

Lorsque le viseur est fixé, ne laissiez pas le caméscope avec l'oculaire en face du soleil. Les rayons du soleil directs peuvent entrer par l'oculaire, se concentrer dans le viseur et provoquer un incendie.

Remarque

Le viseur est fourni séparation.

La procédure suivante est un exemple pour la fixation du HDVF-20A.

Pour connaître les procédures de fixation des autres viseurs, reportez-vous au manuel fourni avec chaque viseur.

Fixation du viseur

Remarque

Pour fixer le viseur, tenez compte des points suivants.

Assurez-vous demettrele camescapehors tension avant de brancher la fiche du viseur dans le connecteur VF du camescape (20 broches).Si vous raccordez le viseur lorsquelcamescapeest sous tension,le viseur peutne pas fonctionnercorrectement.
- Branchez fermement la fiche du viseur dans le connecteur VF du camoscope. Si la fiche n'est pas bien branchée, des parasites peuvent apparaitre sur la video ou l'indicateur de signalisation peut ne pas fonctionner correctement.

Pour plus d'informations sur le raccordement entre le viseur et le camoscope, contactez un technician Sony.

1 ① Desserrez la bague de positionnement gauche/droite du viseur, ② fixez le viseur sur la griffe de fixation du viseur et ③ resserrez la bague de positionnement gauche/droite du viseur.

Bague de positionnement gauche/droite

Bague de positionnement gauche/droite du vise u

Bouton de positionnement avant/arrière du viseur

2 Branchez la fiche du viseur dans le connecteur VF (20 broches).

Connecteur VF (20 broches)

Retrait du viseur

Vous pouvez démonter le viseur en suivant la procédure de montage à l'envers, mais il existera une manipulation supplémentaire à effectuer : lors du retrait du viseur de la griffe de fixation, tirez la butée vers le haut.

Ajustement de la position du viseur

Pour ajuster la position gauche/droite du viseur, desserrez la bague de positionnement gauche/ droite, et pour ajuster la position avant/arrière, desserrez le bouton de positionnement avant/ arrêté.

Utilisation de la bague de rotation du viseur BKW-401

En installerant la bague de rotation du viseur BKW-401 optionnelle, vous pouvez faire pivoter le viseur à l'extérieur, afin que votre jambe droite ne-heurte pas le viseur lors du transport du caméoscope.

1 Desserrez les leviers de positionnement avant/arrière du viseur et les boutons de positionnement avant/arrière du viseur, puis tirez l'ensemble coulissant du viseur vers l'avant.

2 A l'aide d'une clé hexagonale d'un diamètre de 2,5 mm, retirez l'ensemble coulissant du viseur.

3 Fixez le BKW-401 avec les boulons fournis.

4 Ajustez la position avant/arrière afin que le bras du BKW-401 ne touche pas la poignée lorsqu'il est relevé.

Démontage de l'oculaire

Le démontage de l'oculaire fournit une vision plus claire de l'écran de plus loin. Il est également plus facile d'enlever la poussière de l'écran et du miroir du viseur, lorsque l'oculaire est démontré.

1 Tournez la bague de verrouillage de l'oculaire dans le sens inverse des aiguilles d'une montre, afin d'aligner les repères rouges de la bague de verrouillage et du barillet du viseur.

Bague de verrouillage
2 Repere d'alignment de la bague de verrouillage
3 Repere d'alignement sur le barillet du viseur

2 Retirez l'oculaire.

Vous pouvez fixer un filtr de protection disponible dans le commerce, un objectif gros plan, etc. de 52mm de diametre.

Pour remonter l'oculaire

1 Alignez les repres rouges de la bague de verrouillage de l'oculaire et du barillet du viseur.
2 Alignez le repere rouge à l'extrémité de l'oculaire avec les repères rouges de la bague de verrouillage de l'oculaire et du barillet du viseur. Puis insérez l'oculaire dans le barillet du viseur.
3 Tournez la bague de verrouillage de l'oculaire dans le sens des aiguilles d'une montre, jusqu'à ce que la flèche « LOCK » pointe sur le repère rouge du barillet du viseur.

Lorsque l'oculaire est used, remplacez-le par un nouveau.

Pour les détails sur un oculaire de remplacement, contactez un technicien Sony.

Ajustement de la mise au point et de l'écran du viseur

Pour ajuster la mise au point du viseur

Tournez la bague d'ajustement de la dioptrie jusqu'à ce que l'image du viseur soit nette.

Bague d'ajustement de la dioptrie

Pour ajuster I'ecran du viseur

Ajustez la luminosite, le contraste et le réglage du contour de l'écran du viseur avec les commandes illustrées ci-dessous.

Commande PEAKING
2Commande CONTRAST
3Commande BRIGHT

Réglage de la région d'utilisation

Lorsque vous utilisez le caméscope pour la première fois

La région d'utilisation n'est pas régée en usine. Avant d'utiliser le caméoscope, vous doivent régler cet élément. (Vous ne pouvez pas l'utiliser sans effectuer ce réglage.)

Pour régler la région d'utilisation

1 Réglez le commutateur POWER sur ON.

L'écran de réglage de la région d'utilisation apparaît dans le viseur.

2 Appuyez sur le bouton MENU.

Les réglages pour les régions d'utilisation pouvant être sélectionnées s'affichent.

3 Tournez le bouton MENU pour selectionner la région d'utilisation souhaitation.

Réglage Région d'utilisation

NTSC Area Région NTSC (pour les régions autres que le Japon) a)

NTSC(J) Area Région NTSC (Japon) b)

PAL Area Région PAL

a) La sortie du signal composite de ce caméoscope est un signal NTSC avec un décollement du noir (7,5 IRE). La fréquence de système est 59.94i.
b) La sortie du signal composite de ce caméscope est un signal NTSC sans décollement du noir. La fréquence de système est 59.94i.
c) La sortie de signal composite de ce caméoscope est un signal PAL. La fréquence de système est 50i.

4 Reglez les éléments suivants.

Time Zone
- Date/Time

Consultez « Opérations de base du menu de configuration » (page 115).

5 Tournez le bouton MENU pour selectionner « Finish», puis appuyez sur le bouton MENU.

Le caméscope est désormais prét à l'emploi.

Réglage de la date et de l'heure de l'horloge interne

Pour annuler le réglage

Avant d'executer l'objet 5, placez le commutateur MENU CANCEL/PRST/ESCAPE sur le cote CANCEL/PRST.

Vous pouvez régler ou modifier la date et l'heure de l'horloge interne. La date et l'heure sont reprises dans le code temporel.

Pour en savoir plus sur le fonctionnement des menus, consultez « Opérations de base du menu de configuration » (page 115).

1 Sélectionnez MAINTENANCE >Clock Set >Date/Time dans le menu de configuration.

2 Appuyez sur le bouton MENU.

La fenêtre de réglage Date/Time apparait.

3 Tournez le bouton MENU pour afficher la valeur souhaïée, puis appuyez sur le bouton.

La seLECTION passa à l'objet suivant vers la droite.

4 Pour continuer avec les réglages restants, repêzez l'objet 3.
5 En vous assurant d'avoir sclectionné « SET», appuyez sur le bouton MENU.

L'horloge interne est reglee sur la date et l'heure definies aux etapes 3 et 4.

Montage et ajustement de l'objet

Remarque

Mettez toujours le caméscope hors tension avant de monter ou de retarder un objectif.

Pour plus d'informations sur l'utilisation de l'objectif, reportez-vous à son manuel d'utilisation.

Remarque

L'objet est fourni séparation.

1 Poussez le levier de verrouillage de l'objet vers le haut et retirez le capuchon de la monture d'objet.

2 Alignez le logement central de la monture d'objectif avec la broche centrale de l'objectif et inserez ce dernier dans la monture.

3 Tout en maintainant l'objet en place, abaissez le levier de verrouillage de l'objet pour le verrouiller.

Danger

Si I'objectif n'est pas correctement verrouillé, il risque de se détacher pendant l'utilisation du caméoscope. Cela peut provoquer un accident grave. Assurez-vous que I'objectif est fermement verrouillé. Il est recommendé de veiller à ce que le caoutchouc de fixation de monture de I'objectif soit place sur le levier de verrouillage de I'objectif, comme illustré ci-dessus.

4 Raccordez le cable d'objet au connecteur LENS.
5 Fixez le cable d'objectif à l'aide des attaches de cable.

Si vous avez installe un objectif de correction d'aberration

La fonction de correction d'aberration est automatiquement activée. Le démarrage du caméoscope avec un objectif de correction d'aberration peut prendre plus de temps que la normale en raison du chargement des données au démarrage.

Contactez un revendeur Sony pour obtenir plus d'informations sur les objectifs de correction d'aberration.

Ajustement de la longueur focale

Si I'objectif ne conserve pas une mise au point correcte lorsque vous zoomez du téléobjectif au grand angle, ajustez la longueur facale (la distance entre le plan de la collerette de montage de I'objectif et le plan de I'image). Effectuez cet ajustement une fois seulement après le montage ou le changement d'objectif.

Lors de l'ajustement, utilisez comme sujet un modele d'ajustement de longueur foucle.

Remarques

• Si vous utilisez un sujet avec un contraste insuffisant, ou déplacez le caméscope ou le sujet pendant l'ajustement, il peut en résultat une erreur d'ajustement.
• Placez le sujet (le modele d'ajustement de longueur foucale) de façon à ce qu'il apparaissé au centre de l'écran à l'extrémité téléobjectif. Arrangez-vous pour qu'aucun objet proche (aucun objet plus proche de la camera que le modele) n'apparaissé sur l'écran à l'extrémité grand angle.

Réalisation de l'ajustement

1 Reglez le diaphragme sur manuel.
2 Ouvrez le diaphragme, placez le modele d'ajustement de longueur facale fourni à environ 3 mètres (10pi) de distance du caméscope et arrangeez l'éclairage pour obtenir une sortie video satisfaisante.
3 Desserrez les vis de fixation de la bague F.f ou F.B (bague d'ajustement de la longueur focale).
4 Utilisez le zoom manuel ou motorisé pour régler l'objet sur téléobjectif.
5 Dirigez le caméscope vers le modèle en tournant la bague de mise au point pour effectuer la mise au point.
6 Reglez la bague de zoom sur grand angle.
7 Tournez la bague F.f ou F.B jusqu'à obtenir la mise au point sur le modele, en veillant à ne pas bouger la bague de mise au point.
8 Repetez les étapes 4 à 7 jusqu'à ce que le modele reste net, du grand angle au téléobjectif.
9 Resserrez les vis de fixation de la bague F.f ou F.B.

Préparation du système d'entrée audio

Raccordement d'un microphone au connecteur MIC IN

Vous pouvez fixer le microphone stereo ECM-680S en option au support de microphone du viseur (optionnel).

La procEDURE suivante est un exemple pour la fixation d'un support de microphone au HDVF-20A.

Pour connaître les procédures de fixation d'un support de microphone aux autres viseurs, reportez-vous au manuel fourni avec chaque viseur.

1 Desserrez la vis et ouvre l'attache du support de microphone.

2 Placez le microphone dans le support de microphone.

①Enroulez l'entretoise du microphone autour du microphone, tout en étant les feuilles protectrices des deux cotes de l'entretoise du microphone.
② Placez le microphone dans le support de façon à ce que « UP » soit en haut.
③Refermez le support de microphone.
④Serrez la vis.

Pour plus d'informations sur la maniere d'effectuer cette opération, reportez-vous au manuel d'utilisation du microphone.

3 Branchez le cable du microphone dans le connecteur MIC IN, puis reglez le commutateur AUDIO IN, pour le canal sur lequel vous pouze enregistrer l'audio à partir de ce microphone, sur FRONT.

Fixez le cable du microphone à l'aide de l'attache de cable.

Raccordement de microphones aux connecteurs AUDIO IN

Vous pouvez raccorder jusqu'à deux microphones monauraux aux connecteurs AUDIO IN CH-1/CH-2, à l'aide d'un support de microphone CAC-12 optionnel.

Vous trouverez ci-dessous la procEDURE pour la fixation d'un microphone à condensateur à électret, comme l'ECM-674/678.

Pour plus d'informations sur la maniere de fixer le CAC-12, reportez-vous à son manuel d'utilisation.

1 Fixez le microphone à condensateur à electret.

①Desserrez le levier de verrouillage à boucle.
②Enroulez l'entretoise du microphone (type feuille, fournie avec le microphone) autour du microphone, tout enotide les feuilles protectrices des deux cotes de l'entretoise du microphone.
③ Placez le microphone dans le support de façon à ce que « UP » soit en haut.
④Refermez le support de microphone.
⑤Serrez la vis.
⑥ Positionnez le microphone afin qu'il n'interfere pas avec le viseur et serrez le levier de verrouillage a boule.

2 Raccordez le cable du microphone au connecteur AUDIO IN CH-1 ou CH-2.

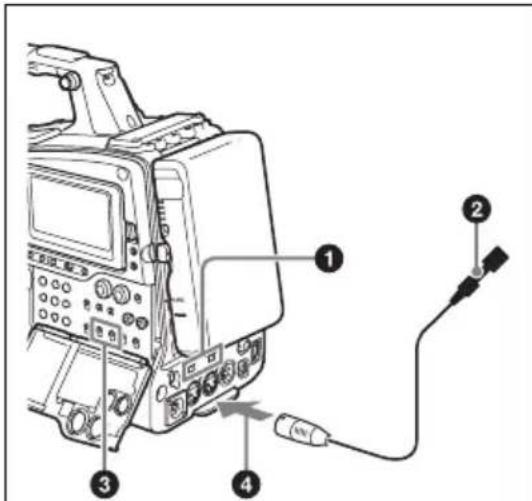

3 Reglez les commutateurs comme suit.

• Reglez les selecteurs AUDIO IN indiqués ci-dessous, en fonction du type d'alimentation du microphone utilisé. Alimentation interne : MIC Alimentation externe : +48V
• Reglez le commutateur AUDIO IN CH1/CH2 pour le canal auquel le microphone est raccordé sur REAR.

1 Selecteurs AUDIO IN
2 Microphone monaural
3 Commuteurs AUDIO IN CH1/CH2
Vers le connecteur AUDIO IN CH-1 ou CH-2

4 Basculez le niveau d'entrée pour correspondre à la sensibilité du microphone utilisé.

Basculez le niveau d'entrée en modifiant le réglage de l'objet MAINTENANCE >Audio >Rear MIC CH1/CH2 Ref dans le menu de configuration (le réglage d'usine par défaut est -60 dB). Pour les détails, consultez page 150.

Remarques

• Si le niveau d'entrée du caméoscope n'est pas régle de manière adaptée à la sensibilité du microphone, lessons forts peuvent partager des distorsions et le rapport signal/bruit peut en être affecté.
• Des connecteurs XLR femelles (3 broches) sont insérés pour permettre aux connecteurs AUDIO IN CH-1 et CH-2 du caméscope de fournir une alimentation fantôme 48 V. Si le cable du microphone est doté d'un connecteur femelle, utilisez un adaptateur.
  Lorsque you demontez le support de microphone CAC-12 après I'avoir fixe au camoscope, faites attention de ne pas perdre les deux vis de fixation du CAC-12 (aI'etape 1).Aprese le retrait du CAC-12, assurez-vous de replacer ces deux vis dans leurs emplacements d'origine.

Fixation d'un tuner portable UHF (pour un système de microphone UHF sans fil)

Pour utiliser un système de microphone UHF sans fil, mettez le caméoscope hors tension puis installez l'un des tuners portables UHF suivants.

• Récepteur sans fil numérique DWR-S01D
  Tuner synthétisé UHF WRR-855S
  Tuner en diversite synthetise UHF WRR-860A/ 861/862

Pour plus de détails sur ces apparèils, reportez-vous à leur manuel d'utilisation.

Remarque

Le support de montage WRR en option (réference : A-8278-057-B) est requis pour fixer le WRR-862.

Pour plus de détails, contactez votre revendeur ou un technicien Sony.

Pour installer le DWR-S01D ou

WRR855S

1 Dévissez les quatre vis de fixation du cache du logement du récepteur/tuner portable à l'arrière du caméoscope, pour enlever le cache.

2 Insérez le DWR-S01D ou WRR-855S dans le logement, puis revissez les quatre vis de fixation.

DWR-S01D ou WRR-855S

3 Reglez le selecteur AUDIO IN pour le canal sur lequel vous voulez receiveoir le signal audio, sur WIREFLESS (voir la page 22).

Pour installer un WRR-862 (lors de l'utilisation d'un pack batterie BP-L80S)

1 Fixez le raccord de tuner WRR (non fourni, reference : A-8278-057-B) à l'arrête du caméoscope.

①Utilisez un tournevis cruciforme pour serrer les quatre vis placees sur le raccord de tuner. Pour trois de ces vis, inserez le tournevis à travers le trou correspondant et serrez la vis concernée.

Remarque

Assurez-vous que les quatre vis sont fermement serrées.

②Desserrez les vis d'ajustement du raccord de tuner.
③ Ajustez la position du raccord de tuner en fonction du pack batterie BP-L80S a

installer, puis serrez les vis d'ajustement pour fixer sa position.

④ Montez la plaque de fixation fournie avec le WRR-862.

Pour plus d'information sur le raccord de tuner WRR (réference : A-8278-057-B), contactez un représentant ou un technicien Sony.

2 Fixez le pack batterie.

Pour plus d'information sur l'installation du pack batterie, consultez « Pour fixer le pack batterie » à la page 36.

3 Montez le tuner sur le raccord de tuner WRR.

4 Branchez le cordon d'alimentation du tuner au connecteur DC OUT du caméscope et le cable de sortie audio au connecteur AUDIO IN CH-1 ou CH-2.

5 Reglez les commutateurs comme suit.

• Reglez sur MIC le/selecteur AUDIO IN pour le canal auquel le cable de sortie audio est relié.
• Reglez le commutateur AUDIO IN CH1/CH2/CH3/CH4 pour le canal auquel le cable de sortie audio est raccordé sur

REAR.

Si la fonction de détction automatique de connexion XLR est activée, le signal d'entrée pour l'enregistrement audio est automatiquement sélectionné et par conséquent, ce réglage n'est pas nécessaire.

1 Commuteurs AUDIO IN CH1/CH2
2Vers le connecteur DC OUT
3Vers le connecteur AUDIO IN CH-1 ou CH-2
4 Selecteurs AUDIO IN

automatiquement selectionnee pour l'enregistrement audio,quel que soit le reglage du commutateur AUDIO IN CH1 ou CH2. La fonction de detection automatique de connexion XLR peut etre activee ou desactivée a I'aide de MAINTENANCE uo Audio R Rear XLR Auto du menu de configuration.

1 Commuteurs AUDIO IN CH1/CH2
Vers le connecteur AUDIO IN CH-1 ou CH-2
3 Equipement audio
4 Selecteurs AUDIO IN

Raccordement de l'équipment audio d'entrée de ligne

Raccordez le connecteur de sortie audio de l'équipment audio, qui fournit le signal d'entrée de ligne, au connecteur AUDIO IN CH-1 ou CH2.

Réglages des commutateurs

Réglez sur LINE le sélection AUDIO IN pour le canal auquel la source de signal audio est raccordée.

Selection des entrées audio à enregistrer

• Si la fonction de détction automatique de connexion XLR est désactivée (réglage d'usine par défaut): un signal doit être sélectionné pour l'enregistrement audio en plaçant le commutateur AUDIO IN CH1 ou CH2 sur REAR, en fonction du connecteur AUDIO IN CH-1 et CH-2 auquel est raccordé l'équipment audio externe.
• Si la fonction de détction automatique de connexion XLR est activée : lorsqu'un cable est raccordé au connecteur AUDIO IN CH-1 ou CH-2, l'entrée de ce connecteur est

Montage du trépied

1 Fixez l'adaptateur de trépied VCT-14/ U14 optionnel au trépied.

2 Montez le caméscope sur l'adaptateur de trépied.

3 Déplacez le caméscope en avant et en arrrière et assurez-vous qu'il ne se détache pas.

Pour-retirer le caméscope de l'adaptateur de trépied

Maintenez enfoncée la touche rouge et tirez le levier dans le sens de la flèche.

Remarque

La broche de l'adaptateur de trépied peut rester engagée, même si le caméscope a été retire. Si c'est le cas, appuyez sur la touche rouge et déplacez le levier comme illustré ci-dessus jusqu'à ce que la broche revienne en position rentrée. Si la broche reste engagée, vous ne pourrez pas monter le caméscope sur l'adaptateur de trépied.

Raccordement d'une lampe video

Utilisation de la bandoulière

Vous pouvez utiliser la lampe video Anton Bauer Ultralight 2 ou une lampe video équivalente avec ce caméoscope (alimenté en 12V avec une consommation électrique maximale de 50~W ).

• Si vous raccordez la lampe video au connecteur LIGHT sur le caméscope et si vous reglez le commutateur LIGHT sur AUTO, vous pouze allumer et éteindre la lampe automatiquement lorsque vous démarrez et arrêtez l'enregistrement sur ce caméscope.
• La sortie du connecteur LIGHT du caméscope est commandée en 12V , même lorsque le caméoscope est alimenté par une source d'alimentation supérieure à 12V (via le connecteur DC IN ou un pack batterie). La luminosite ou la température de couleur de la lampe ne change pas en fonction de l'augmentation de la tension.

Remarques

• N'utilisez pas une lampe video dont la consommation électrique est supérieure à 50 W.
• La luminosité ou la température de couleur de la lampe change lorsque la tension (fournie par le connecteur DC IN ou le pack batterie) est inférieure à 12 V.

Pour fixer la lampe video

Installes la lampe video sur la griffe de fixation d'accessoires sur la poignee du camoscope et raccordez le cable de la lampe video au connecteur LIGHT.

Remarque

La griffe de fixation d'accessoires de ce caméscope est du type trou perdé d^1 / 4 de pouce. Si vous désírez la replacer par une griffe de type coulissant, utilisez le kit de fixation fourni. Pour plus de détails sur la manière d'utiliser le kit de fixation, reportez-vous à la section « Utilisation d'un disque dur externe » du Supplément fourni sur le CD-ROM (étiquete « Manuals for Solid-State Memory Camcorder »).

Pour fixer la bandouliere

1 Placez l'un des clips sur un des points de fixation de la bandoulière.

Tirez sur la bandouliere pour verrouiller au point de fixation.

2 Placez l'autre clip sur le point de fixation de la bandoulière situé de l'autre côte de la poignée, de la même manière que dans l'etape 1.

Pour-retirer la bandouliere

Appuyez ici et tirez dans la direction indiquée par la flèche pour déverrouiller.

Ajustement de la position du protège-epaule

Vous pouvez déplacer le protège-epaule vers l'avant et l'arrière sur une distance de 40~mm . Cet ajustement vous permet de追寻er le meilleur équilibre lors des prises de vue avec le camscope à l'épaule.

1 Relevez le levier situé au centre du protège-epaule afin de le déverrouiller.
2 Déplacez le protège-epaule vers l'arrière ou l'avant, jusqu'à la position qui vous convient.
3 Abaissez le levier pour verrouiller le protège-epaule sur la position choisisie.

Pour en savoir plus sur le fonctionnement des menus, consultez « Opérations de base du menu de configuration » (page 115).

Réglage du format video

Les formats d'enregistrement suivants peuvent être sélectionnés pour différentes combinaisons de résolution video et de fréquence de système.

En mode UDF

UDF

Réglages de menu OPERATION >Format Format matériel (format				Taille d'image
HD/SD HD System Line	Rec Format	System Frequencya)	d'enregistrement/fréquence de système)
HD 1080 HD422	50	59.94i HD422 1920/59.94i 1920×1080
		50i HD422 1920/50i
		29.97P HD422 1920/29.97P
		25P HD422 1920/25P
		23.98P HD422 1920/23.98P
	HD420	59.94i	HQ	1920/59.94i
	HQ1920	50i	HQ 1920/50i
		29.97P HQ 1920/29.97P
		25P	HQ 1920/25P
		23.98P HQ 1920/23.98P
	HD420	59.94i	HQ 1440/59.94i 1440×1080
	HQ1440	50i	HQ 1440/50i
		29.97P HQ 1440/29.97P
		25P HQ 1440/25P
		23.98P HQ 1440/23.98P
720	HD422	59.94P HD422 1280/59.94P		1280×720
	50	50P HD422 1280/50P
		29.97P HD422 1280/29.97P
		25P HD422 1280/25P
		23.98P HD422 1280/23.98P
	HD420	59.94P HQ 1280/59.94P
	HQ	50P HQ 1280/50P
		23.98P b)					HQ 1280/23.98P
Réglages de menu OPERATION >Format Format matériel (format					Taille d'image
HD/SD Line	HD System Rec Format	System Frequencya)	d'enregistrement/fréquence de système)
SD — IMX50	c)	59.94i	IMX50/59.94i	720×486
		50i	IMX50/50i	720×576
		29.97P d)	IMX50/29.97P	720×486
		25P d)	IMX50/25P
	DVCAM c)	59.94i DVCAM/59.94i	720×480
		50i DVCAM/50i 720×576
		29.97P d)	DVCAM/29.97P 720×480
		25P d)	DVCAM/25P 720×576

a) 59.94i/29.97P/59.94P/23.98P : lorsque OPERATION >Format >Country dans le menu de configuration est régé sur [NTSC Area] ou [NTSC(J) Area]
50i/25P/50P : lorsque OPERATION >Format >Country dans le menu de configuration est régé sur [PAL Area]
b) 59.94i enregistré après ajustement 2-3
c) Lorsque la clé CBK-MD01 optionnelle est installée
d) Converti à PsF et enregistré

En mode FAT

FAT

Réglages de menu OPERATION >Format Format matériel (format					Taille d'image
HD/SD	HD System Line	Rec Format	System Frequencya)	d'enregistrement/ fréquence de système)
HD	1080	HQ 1920	59.94i	HQ 1920/59.94i	1920×1080
			50i	HQ 1920/50i
			29.97P	HQ 1920/29.97P
			25P	HQ 1920/25P
			23.98P	HQ 1920/23.98P
		HQ 1440	59.94i HQ 1440/59.94i	1440×1080
			50i	HQ 1440/50i
			29.97P	HQ 1440/29.97P
			25P	HQ 1440/25P
			23.98P	HQ 1440/23.98P
		SP 1440	59.94i SP 1440/59.94i
			50i	SP 1440/50i
			23.98Pb)	SP 1440/23.98P
	720	HQ 1280	59.94P	HQ 1280/59.94P	1280×720
			50P	HQ 1280/50P
			29.97P	HQ 1280/29.97P
			25P	HQ 1280/25P
			23.98P	HQ 1280/23.98P
SD —	DVCAM	c)	59.94i DVCAM/59.94i	720×480
			50i DVCAM/50i 720×576
			29.97P d)	DVCAM/29.97P 720×480
			25P d)	DVCAM/25P 720×576

a) 59.94i/29.97P/59.94P/23.98P : lorsque OPERATION >Format >Country dans le menu de configuration est régé sur [NTSC Area] ou [NTSC(J) Area]
50i/25P/50P : lorsque OPERATION >Format >Country dans le menu de configuration est régé sur [PAL Area]

b) 59.94i enregistré après ajustement 2-3
c) Lorsque la clé CBK-MD01 optionnelle est installée
d) Converti à PsF et enregistré

Sélection du mode d'enregistrement

Selectionnez le mode d'enregistrement entre UDF et FAT.

1 Sélectionnez OPERATION >Format >File System dans le menu de configuration (voir la page 118).

2 Tournez le bouton MENU pour selectionner [UDF] ou [FAT], puis appuyez sur le bouton.

Un message de confirmation apparait.

3 Sélectionnez [Execute] pour exécuter ou [Cancel] pour annuler puis appuyez sur le bouton MENU.
4 Mettez le caméscope hors tension puis de nouveau sous tension.

Modification du format video

Reportez-vous au tableau ci-dessus et modifiez les réglages des éléments appropriés.

1 Sélectionnez OPERATION >Format dans le menu de configuration (voir la page 118).

2 Tournez le bouton MENU pour selectionner l'élément à changer et appuyez sur le bouton.
3 Tournez le bouton MENU pour modifier le réglage et appuyez sur le bouton.

Un message de confirmation apparait.

4 Sélectionnez [Execute] pour executer ou [Cancel] pour annuler puis appuyez sur le bouton MENU.
5 Lorsque le réglage HD/SD ou Country a été modifié, mettez le caméscope hors tension puis de nouveau sous tension.

Ajustement de l'équilibre des noirs et de l'équilibre des blancs

Pour obtenir une qualité d'image excellente dans toutes les conditions d'utilisation de ce caméoscope, il peut se révêler nécessaire dans certains cas d'ajuster l'équilibre des noirs et l'équilibre des blancs.

Les valeurs d'ajustement de l'équilibre des noirs et de l'équilibre des blancs automatiquement définies par le caméoscope et les différents réglages sont stockés dans la mémoire du caméoscope, et sont conservés même si celui-ci est mis hors tension.

Ajustement de l'équilibre des noirs

L'équilibre des noirs doit être ajusté dans les cas suivants.

Lors de la première utilisation du camoscope
- Si le caméscope n'a pas été utilisé depuis longtemps
- Si le caméscope est utilisé dans des conditions avec de fortes variations de température ambiente
- Lorsque les valeurs du sélecteur GAIN (L/M/H/ Turbo) ont été modifiées à l'aide de OPERATION >Gain Switch dans le menu de configuration.

Il n'est généralement pas nécessaire d'ajuster l'équilibre des noirs lors de l'utilisation du caméoscope après une mise hors tension.

Ajustement de l'équilibre des blancs

Ajustez toujours l'équilibre des blancs lorsque les conditions d'éclairage ont changé.

Ajustement de l'équilibre des noirs

En mode d'ajustement automatique de l'équilibre des noirs, les ajustements s'effectuent dans l'ordre suivant: palier de noir et équilibre des noirs. L'ajustement manuel de l'équilibre des noirs peut être sélectionné à partir du menu de configuration.

L'ajustement automatique de l'équilibre des noirs est désactivé dans les cas suivants.

• Pendant l'enregistrement
• Dans les modes d'enregistrement spéciaux (cache d'image, enregistrement à intervalles, enregistrement image par image, ralenti et accélééré)
• Lorsque le mode d'obturation est SLS

1 Réglez le commutateur OUTPUT/DCC sur CAM.

2 Placez le commutateur AUTO W/B BAL sur BLACK et relâchéz-le.

Le message « Executing... » apparait pendant l'execution et passé à « Done » lorsque l'ajustement est terminé. Les valeurs d'ajustement sont automatiquement sauvegardées en mémoire.

Remarques

• Pendant l'ajustement de I'équilibre des noirs, le diaphragme est automatiquement fermé.
• Pendant l'ajustement de l'équilibre des noirs, le circuit de sélection du gain est automatiquement activé et par conséquent, le scintillagement qui peut en résultat sur l'écran du viseur n'est pas une anomalie.
• La sortie du connecteur i.LINK s'arrête temporairement si vous exécutez un ajustement de l'équilibre des noirs pendant la sortie i.LINK. La sortie du connecteur reprend lorsque l'ajustement de l'équilibre des noirs est terminé.

Si I'ajustement automatique de I'équilibre des noirs est impossible

Si l'ajustement de I'équilibre des noirs ne peut pas'être acheve normalement, un message d'erreur apparait pendant trois secondes environ sur I'écran du viseur.

Les messages d'erreur possibles sont énumérés ci-dessous.

Message d'erreur	Signification
NG: Iris Not Closed	Le diaphragme de l'objectif n'est pas fermé; l'ajustement est impossible.
NG: Timeout L'ajustement n'a pas pu être terminé dans les limites du nombre standard de tentatives.
NG: Out of Range	La différence entre la valeur de référence et la valeur actuelle dépasse la plage autorisée.L'ajustement est impossible.

Si l'un des messages d'erreur ci-dessus est affché, essayez à nouveau d'ajuster l'équilibre des noirs.

Si le message d'erreur s'affiche encore, une verification interne est nécessaire.

Pour des informations sur cette vérification interne, reportez-vous au Manuel de maintenance.

Remarque

Si le cable d'objet n'est pas fermement raccardé au connecteur LENS, il peut être impossible d'ajuster le diaphragme de l'objet. Dans ce cas, l'équilibre des noirs sera incorrect.

Ajustement de l'équilibre des blancs

1 Réglez les commutateurs et sélecteurs comme indiqué ci-dessous.

• Commutateur GAIN : L (réglé sur une valeur de gain aussi petite que possible)
• Commutateur OUTPUT/DCC: CAM
• Commutateur WHITE BAL: A ou B

1) Les valeurs d'ajustement sont enregistrées dans la mémoire B uniquement lorsque OPERATION >White Setting >White Switch < B> dans le menu de configuration est regle sur [Memory].

2 Reglez le selecteur FILTER en fonction des conditions d'éclairage comme suit.

3 Placez une carte d'essay blanche dans les mêmes conditions d'éclairage que le sujet à filmer et faites un zoom avant.

Vous pouvez également utiliser n'importe
quel objet blanc, comme un tissu ou un mur.
La surface blanche minimale est la suivante.

Rectangle centré sur l'écran. Les longueurs des côts sont égales à 70 % de la longueur et de la largeur de l'écran.

Remarque

Veillez à ce qu'il n'y ait pas de points brillants dans le rectangle.

4 Ajustez le diaphragme de I'objectif.

Objectif à ajustement manuel : réglez le diaphragme sur la valeur appropriée.

Objectif à diaphragme automatique: réglez le commutateur automatique/ manuel de 1'objectif sur automatique.

5 Placez le commutateur AUTO W/B BAL sur WHITE et relâchéz-le.

Le message « Executing... » apparait pendant l'execution et passes à « OK: (color temperature of subject) » lorsque l'ajustement est terminé.

Les valeurs d'ajustement sont sauvégardées automatiquement dans la mémoire selectionnée à l'étépe 1 (A ou B).

Remarque

Si le caméoscope est équipé d'un objectif zoom avec diaphragme automatique, le diaphragme peut varier de manière incontrélée 1) pendant l'ajustement.

Pour éviter cela, ajustez le bouton de gain du diaphragme (indiqué par IG, IS ou S) sur l'objet.

Pour plus de détails, reportez-vous au manuel d'utilisation de l'objetif.

1) Variation incontrolé du diaphragme : éclaircissements et assombrissements successifs de l'image dus aux réactions répétées du contrôle automatique de diaphragme.

Si I'ajustement automatique de I'équilibre des blancs est impossible

Si I'ajustement de I'equilibre des blancs ne peut pas etre achieve normalement, un message d'erreur apparait pendant trois secondes environ sur I'ecran du viseur.

Les messages d'erreur possibles sont enumerés ci-dessous.

Message d'erreur

Signification

NG: Low Light Le niveau video blanc est trop bas. Ouvrez le diaphragme de l'objet ou augmentez le gain.

NG: Timeout L'ajustement n'a pas pu etre terminé dans les limites du nombre standard de tentatives.

NG: High Light Le niveau video blanc est trop elevé. Réduisez l'ouverture du diaphragme de l'objet ou changez le filtré ND.

Si l'un des messages d'erreur ci-dessus est affiché, essayez à nouveau d'ajuster l'équilibre des blancs. Si le message d'erreur s'affiche encore, une vérification interne est nécessaire.

Pour des informations sur cette vérification interne, reportez-vous au Manuel de maintenance.

Si vous n'avez pas le temps d'ajuster l'équilibre des blancs

Réglez le commutateur WHITE BAL sur PRST. Cela permet de régler automatiquement l'équilibre des blancs sur 5600K (valeur d'usine par défaut) en appuyant sur la touche COLOR TEMP.

La température de couleur, sur laquelle est régé l'équilibre des blancs lorsque la touche COLOR TEMP. est enforcée, peut être selectionnée entre 3200K, 4300K, 5600K et 6300K dans l'objet OPERATION > Assignable SW du menu de configuration. Vous pouvez également attribuer des températures de couleur aux commutateurs ASSIGN. 1/3 ou aux commutateurs ASSIGNABLE 4/5.

Pour modifier la température de couleur lors du basculement des filtres ND

Vous pouvez attribuer des filtres CC électriques (correction de couleur) aux filtres ND (voir la page 14). Cela vous permet de modifier automatiquement la température de couleur lors du basculement des filtres ND.

1 Réglez MAINTENANCE >White Filter >ND Filter C.Temp dans le menu de configuration (voir la page 161) sur On.
2 Pour attribuer un filtré CC électrique à la position numéro 1 du sélecteur

FILTER, selectionnez [ND FLT C.Temp<1>]. Pour l'attribuer aux positions 2 à 4, selectionnez [ND FLT C.Temp<2-4>]

3 Tournez le bouton MENU pour selectionner la température de couleur souhaitée.

Lorsque you tournez le bouton MENU, la température de couleur change comme suit : 3200K 4300K 5600K 6300K.

4 Repetez les etapes 2 et 3 selon le besoin.

Pour basculer entre les filtres CC électriques avec un commutateur personnelisable

Voussoupiezattribuerla fonctionde basculement entreles filtresCCélectriquesaun commutateurpersonnalisable.Celayoupermetdebasculerentre lestempératuresde couleur(3200K/4300K/5600K/6300K)，ayantétéattribuéesaquatrepositions(AàD)maximumauchaque fois queyouappuyezsurlecommutateurpersonnalisable.

Quelle que soit l'attribution des commutateurs personnalisables, vous pouvez également basculer entre les températures de couleur attribuées à chaque position par l'intémediateur d'une télécommande RM-B150/B170/B750.

1 Sélectionnéz MAINTENANCE >White Filter dans le menu de configuration (voir la page 161).
2 Sélectionnez la position pour l'attribution du filtré CC enCHOISSSANT parmi [Electrical CC] à [Electrical CC<D}], puis tournez le bouton MENU pour selectionner la température de couleur souhaitée.

Lorsque you tournez le bouton MENU, la température de couleur change comme suit : 3200K 4300K 5600K 6300K.

Pour ne régler aucune température de couleur

Sélectionnez « --- » avec Electrical CC ou sélectionné.

Lorsque you appuyez sur le commutateur personnalisable, le réglage pour cette position n'est pas affché. Par exemple, si « -

---- est regle pour une position, alors le basculement s'exécuté entre les trois positions restantes.

3 Repetez l'etape 2 selon le besoin.
4 Attribuez la fonction de basculement des filtres CC électriques (ELECTRICAL CC) à un commutateur personnalisable (voir la page 179).

Mémoire de l'équilibre des blancs

Les valeurs stockées dans la mémoire sont conservées jusqu'à au prochain ajustement de l'équilibre des blancs, même si le caméscope est hors tension.

Le caméscope possède deux mémoires de l'équilibre des blancs, A et B. Vous pouvez sauvegarder automatiquement les valeurs d'ajustement pour chaque filtré ND dans la mémoire correspondant au réglage du commutateur WHITE BAL (A ou B). Le caméscope possède quatre filtres ND intégrés vous permettant de sauvegarder un total de huit valeurs d'ajustement (4 × 2) . Cependant, le contenu des mémoires n'est pas associé aux réglages des filtres ND dans les cas suivants.

• Lorsque le nombre de mémoires attribuées à A et à B est limité à un en réglient l'objet OPERATION >White Setting >Filter White Memory dans le menu de configuration sur Off.
• Lorsque la fonction de basculement des filtres CC électriques a été attribuée à un commutateur personnalisable ou lorsqu'une télécommande a été raccordée. (Dans ces cas-là, le contenu de la mémoire de l'équilibre des blancs est associé aux positions des filtres CC électriques (A à D).)

De plus, lorsque l'objet OPERATION >White Setting >White Switch dans le menu de configuration est régle sur [ATW (Auto Tracing White Balance)], et le commutateur WHITE BAL est régle sur B, la fonction ATW est activée pour ajuster automatiquement l'équilibre des blancs de l'image filmée en fonction des variations des conditions d'éclairage.

Réglage de l'obturatorélectronique

Modes d'obturation

Les modes d'obturation utilisables avec l'obturateur électronique et les vitesses d'obturation selectionnables sont enumeratedes cidesous.

Mode standard

Sélectionnez ce mode pour la prise de vue de sujets en mouvement rapide avec peu de flou. Vous pouvez régler la vitesse d'obturation dans un des deux modes d'obturation: mode vitesse, dans lequel la vitesse est régée en secondes, et mode angle, dans lequel la vitesse est régée en degrés.

Mode vitesse

Fréquence de système	Vitesse d'obturation (unité : secondes)
59.94i	\( ^1_{/60}, ^1_{/100}, ^1_{/120}, ^1_{/125}, ^1_{/250}, ^1_{/500} \)
59.94P	\( ^1_{/1000}, ^1_{/2000} \)
50i
50P
29.97P	\( ^1_{/40}a), ^1_{/50}a), ^1_{/60}, ^1_{/100}, ^1_{/120}, ^1_{/125} \)
	\( ^1_{/250}, ^1_{/500} \)/\( ^1_{/1000} \)/\( ^1_{/2000} \)
25P	\( ^1_{/33}a), ^1_{/50}a), ^1_{/60}, ^1_{/100}, ^1_{/120}, ^1_{/125} \)
	\( ^1_{/250}, ^1_{/500} \)/\( ^1_{/1000} \)/\( ^1_{/2000} \)
23.98P	\( ^1_{/32}a), ^1_{/48}a), ^1_{/50}a), ^1_{/60}, ^1_{/96}, ^1_{/100} \)
	\( ^1_{/120}, ^1_{/125}, ^1_{/250}, ^1_{/500}, ^1_{/1000} \)/\( ^1_{/2000} \)

a) Cette vitesse ne peut pas etre selectionnee lorsque le camescope est en mode ralenti et accelere et lorsque 1'element OPERATION >Rec Function > Frame Rate du menu de configuration est regle sur une valeur supérieure a la frquence de système.

Mode angle

180^, 90^, 45^, 22, 5^ et 11, 25^

Selectionnez ce mode pour obtenir des images sans bandesizontales parasites lors de la prise de vue de sujets tels que des écrans de moniteur.

Comme indiquedans les tableaux suivants,la plage des vitesses d'obturation pouvant etre reglées varie selon l'activation ou non de la fonction ralenti et acceléré (S&Q)

Lignes de système : 1080

Fréquence de système	Vitesse d'obturation (unité: Hz)
	S&Q: Off S&Q: On
59.94i 60,00 à 3800 —
50i 50,00 à 3500 —
29.97P 29,99 à 4100 32,01 à 4100
23.98P 23,99 à 3700 32,02 à 3700
25P 25,00 à 3900 32,03 à 3900

Lignes de système : 720

Fréquence de système	Vitesse d'obturation (unité : Hz)
	S&Q: Off S&Q: On
59.94P 60,07 à 4100 32,01 à 4100
50P 50,03 à 3900 32,03 à 3900
29.97P 29,99 à 4100 32,01 à 4100
23.98P 23,99 à 3700 32,02 à 3700
25P 25,00 à 3900 32,03 à 3900

Mode SLS (obturation à vitesse lente)

Sélectionnez ce mode pour la prise de vue des sujets dans de faibles conditions d'éclairage.

Réglage OPERATION	Nombre d'images
>Format >HD System	cumulées
Line dans le menu de configuration
1080 2, 3, 4, 5, 6, 7, 8, 16
720 2, 4, 6, 8, 16

Remarques

• Le mode SLS ne peut pas ettre utilisé lorsque le format video est SP 1440/23.98P ou lorsque le camoscope est en mode ralenti et acceléré.
• Il n'est pas possible d'utiliser le mode SLS lorsque OPERATION >Input/Output >i. Link I/O est regle sur [Enable] dans le menu de configuration.
• Il n'est pas possible d'émettre le signal de barres de couleur, d'activer ou de désactiver le mode SLS ou de modifier le nombre d'images cumulées lorsque ce nombre est régèle sur 16.

Sélection du mode et de la vitesse d'obturation

Remarques

• Quand le diaphragme automatique est utilisé, il s'ouvre de plus en plus au fur et à mesure que la vitesse d'obturation augmente, réduisant ainsi la profondeur de champ.
• Les vitesses d'obturation selectionnables varient en fonction de la fréquence de système utilisée.

Pour basculer entre le mode vitesse et le mode angle

1 Sélectionnez OPERATION >Shutter Select >Shutter Select dans le menu de configuration (voir la page 135).
2 Tournez le bouton MENU pour selectionner Second ou Degree puis appuyez sur le bouton.

Pour régler le mode d'obturation et la vitesse d'obturation en mode standard

Une fois la vitesse d'obturation selectionnée, elle est conservée en mémoire même si le caméscope est mis hors tension.

1 Basculez le selecteur SHUTTER de ON à SELECT.

L'indication du réglage d'obturation actuel apparait pendant trois secondes environ.

2 Avant que l'indication du réglage d'obturation ne disparaisse, placez à nouveau le sélection SHUTTER sur SELECT et repêze cette procédure jusqu'à ce que la vitesse ou le mode souhaïte apparaisse.

Lorsque tous les modes et toutes les vitesses sont affichés, l'affichage change dans l'ordre suivant.

Mode vitesse (avec une fréquence de système de 59.94i)

Remarque

En fonction du réglage de fréquence d'images (voir la page 86), certaines vitesses d'obturation ne peuvent être seLECTIONnées en mode ralenti et accéléRED. Ces vitesses sont replacées par la vitesse d'obturation la plus lente possible.

Exemple: si vous effectue une prise de vue en ralenti et acceléré lorsque la fréquence d'images est réglée sur 60 et le format video sur HQ1280/29.97P

La vitesse d'obturation est indiquée comme suit.

Lorsque le mode ralenti et acceléré est désactiver 1 / 40 1 / 50 1 / 60 1 / 100

Lorsque le mode ralenti et acceléré est activé 1 / 60 1 / 60 1 / 60 1 / 100

Pour régler la vitesse d'obturation en mode ECS

1 Réglez le mode de vitesse d'obturation sur ECS (consultez le paragraphe précédent).
2 Tournez le bouton MENU pour selectionner la fréquence ou le nombre d'images souhaité.

Pour régler la vitesse d'obturation en mode SLS.

1 Réglez OPERATION >Shutter >Slow Shutter dans le menu de configuration sur [On] (voir la page 135).
2 Sélectionnez le nombre d'images cumulées souhaïé à l'aide de OPERATION >Shutter >SLS Frames dans le menu de configuration.

Modification de la valeur de réference pour l'ajustement automatique du diaphragme

La valeur de referencia pour l'ajustement automatique du diaphragme peut être modifiée pour permettre la prise de vue d'images nettes de sujets en contre-jour ou éviter l'accentuation des rehauts. La valeur de referencia du diaphragme de l'objet peut être définie dans la plage suivante, conformément à la valeur standard.

• 0,25 à 1 (augmentation par incréments de 0,25): ouverture accrue d'environ 0,25 à 1
  -0,25 à -1 (diminution par incréments de 0,25): fermetre accrue d'environ 0,25 à 1

Vous pouvez également définir la zone de détéction de la lumière.

Pour modifier la valeur de reference

1 Réglez OPERATION >Auto Iris >Iris Override dans le menu de configuration sur On (voir la page 132).
2 Reglez le commutateur MENU ON/ OFF sur OFF.

3 Tournez le bouton MENU pour modifier la valeur de reference.

Remarque

Assurez-vous de vérifier que le mode d'obturation actuel n'est pas ECS.

Un indicateur de la valeur de reference actuelle est affiché au niveau de l'indication de la position du diaphragme (voir la page 35) sur l'écran du viseur.

Pour ouvrir davantage le diaphragme

Tournez le bouton MENU dans le sens inverse des aiguilles d'une montre, vu de l'avant du camoscope.

Selectionnez une valeur parmi 0,25,0,5,0,75 et 1.

Pourfermerle diaphragme

Tournez le bouton MENU dans le sens des aiguilles d'une montre, vu de l'avant du caméscope.

Sélectionnez une valeur parmi -0,25, -0,5, -0,75 ou -1 .

La valeur de referencia modifiée est gardée en mémoire jusqu'à la mise hors tension du caméscope.

Meme si la valeur de reference est modifiée, elle reprend la valeur standard à chaque mise sous tension de l'appareil.

Pour régler la fenêtre de diaphragme automatique

1 Reglez OPERATION >Auto Iris >Iris Window Indication dans le menu de configuration sur On.

La fenêtre actuelle de diaphragme automatique s'affiche sur l'écran du viseur. Si l'affichage de la fenêtre de diaphragme automatique n'est pas nécessaire, reglez cet élément sur Off.

2 Tournez le bouton MENU pour selectionner Iris Window, puis appuyez sur le bouton.

3 Tournez le bouton MENU jusqu'à ce que la fenêtre de diaphragme automatique souhaïée apparaisse, puis appuyez sur le bouton.

Les parties ombres indiquent la zone de détction de la lumière.

Si vous selectionnez « Var», les éléments suivants sont actifs et vous pouvez définir une fenêtre de la taille souhaiée. Réglez les éléments suivants dans MAINTENANCE >Auto Iris2.

Elément Réglage

Iris Var Width La largeur de la fenêtre

Iris Var Height La hauteur de la fenêtre

Iris Var H Pos La position de la fenêtre dans le sens horizontal

Iris Var V Pos. La position de la fenêtre dans le sens vertical.

Lorsque vous quittez le menu, la fenêtre de diaphragme automatique sélectionnée à l'étape 3 s'affiche.

Si l'affichage de cette fenetre n'est pas nécessaire, reglez OPERATION >Auto Iris >Iris Window Indication dans le menu de configuration sur Off.

Pourtraiterlesproblèmesdusàdes rehautstréslumineux

Si le sujet est trop lumineux, le diaphragme peut trop se fermer, noircissant l'image entiere ou accentuant les rehauts. Dans de tels cas, activer la fonction de plan rehaussené réduit la plage de luminance, évitant les problèmes de correction automatique du diaphragme.

Réglez OPERATION >Auto Iris >Clip High Light dans le menu de configuration sur On.

Ajustement du niveau audio

Lorsque vous reglez le commutateur AUDIO SELECT sur AUTO, les niveaux d'entrée des signaux audio analogiques enregistrés sur chaque canal sont ajustés automatiquement. Vous pouvez également effectuer des ajustements manuels.

Remarque

Meme si vous reglez le commutateur AUDIO SELECT sur AUTO, les niveaux d'entrée des signaux audio numériques enregistrés sur chaque canal ne sont pas ajustés automatiquement.

Niveau audio cible pour l'ajustement manuel du niveau audio

Effectuez 1'ajustement en utilisant -20dB comme niveau cible.

Si le vumetre audio affiche un niveau maximal de 0 dB, alors cela indique que le niveau audio d'entrée est excessif.

Niveau d'entrée cible

Ajustement manuel du niveau des entrées audio en provenance des connecteurs AUDIO IN CH-1/CH-2

1 Pour ajuster l'entrée de signal sur le connecteur AUDIO IN CH-1 ou CH-2, réglez le commutateur AUDIO IN CH1 ou CH2 sur REAR.

Pourajuster les deux signaux d'entree,reglez les deux commutateurs sur REAR.

2 Placez le ou les commutateurs AUDIO SELECT, correspondant au canal ou aux canaux audio selectionnés à l'etape 1, sur MANUAL.
3 Avec la ou les boutons LEVEL du ou des canaux selectionnés à l'objet 1, effectuez les ajustements afin que le compteur de niveau de son affiche jusqu'à -20 dB pour le volume d'entrée normal.

Correspondance entre l'ajustement du niveau d'enregistrement et les commandes de niveau audio

Avec l'objet MAINTENANCE >Audio du menu de configuration, vous pouvez selectionner la commande de niveau audio qui commande le niveau d'enregistrement audio d'entrée de chacun des connecteurs AUDIO IN CH-1/CH-2. La correspondance entre les réglages des éléments de menu et les commandes est la suivante.

Rear1/WRR Level : niveau d'enregistrement du canal 1

Réglage Bouton

Side1 Bouton LEVEL (CH1)

Front+Side1 Bouton LEVEL (CH1) et commande MIC LEVEL (fonctionnement associé)

Rear2/WRR Level : niveau d'enregistrement du canal 2

Réglage Bouton

Side2 Bouton LEVEL (CH2)

Front+Side2 Bouton LEVEL (CH2) et commande MIC LEVEL (fonctionnement associe)

Remarque

Lorsque le fonctionnement des boutons LEVEL (CH1/ CH2) et de la commande MIC LEVEL est associé, si la commande MIC LEVEL est régée sur 0, les signaux audio des canaux 1 et 2 ne peuvent pas'être enregistrés. Vérifie la position de la commande MIC LEVEL avant d'ajuster les boutons LEVEL (CH1/CH2).

Ajustement manuel du niveau audio du connecteur MIC IN

1 Réglez le ou les deux commutateurs AUDIO IN sur FRONT.
2 Placez le ou les commutateurs AUDIO SELECT, pour le ou les canaux selectionnés à l'objet 1, sur MANUAL.
3 Tournez la commande MIC LEVEL et effectuez les ajustements afin que le vumètre audio affiche jusqu'à -20 dB pour le volume d'entrée normal.

Correspondance entre l'ajustement du niveau d'enregistrement et les commandes de niveau audio

Avec l'objet MAINTENANCE >Audio du menu de configuration, vous pouvez seLECTIONner la commande de niveau audio qui commande le niveau d'enregistrement audio de l'entrée de microphone avant. La correspondance entre les réglages des éléments de menu et les commandes est la suivante.

MIC CH1 Level : niveau d'enregistrement du canal 1

Réglage Bouton

Side1 Bouton LEVEL (CH1)

(fonctionnement associé)

MIC CH2 Level : niveau d'enregistrement du canal 2

Réglage Bouton

Side2 Bouton LEVEL (CH2)

(fonctionnement associé)

Remarque

Lorsque le fonctionnement de la commande MIC LEVEL et des boutons LEVEL (CH1/CH2) est associé, si les boutons LEVEL (CH1/CH2) sont régles sur 0, les signaux audio des canaux 1 et 2 ne peuvent pas etre

enregistrres. Verifiez la position des boutons LEVEL (CH1/CH2) avant d'ajuster la commande MIC LEVEL.

Enregistrement audio sur les canaux 3 et 4

Sélection de l'audio enregistré

Vous pouvez selectionner l'audio enregistré sur les canaux 3 et 4 à l'aide des commutateurs AUDIO IN CH3/CH4.

Commutateur Cible d'enregistrement du CH3 canal 3

FRONT Audio du microphone avant

REAR Entrée de signal audio par le connecteur AUDIO IN CH-1

WIRELESS Audio du microphone sans fil

Commutateur Cible d'enregistrement du CH4 canal 4

FRONT Audio du microphone avant

REAR Entrée de signal audio par le connecteur AUDIO IN CH-2

WIRELESS Audio du microphone sans fil

La seLECTION peut être faite automatique, comme suit.

Pour selectionner automatique le même audio que sur les canaux 1 et 2

Reglez l'element MAINTENANCE >Audio >Audio CH3/4 Mode du menu de configuration sur [Ch1/2].

Ajustement des niveaux d'enregistrement audio

Pour ajuster automatique

Réglez le commutateur AUDIO SELECT CH 3-4 sur AUTO.

Pour ajuster manuellement

1 Reglez le commutateur AUDIO SELECT CH 3-4 sur MANUAL.

2 Sélectionnez les boutons pour ajuster les niveaux audio au moyen de Audio CH3 Level et Audio CH4 Level dans l'élément MAINTENANCE >Audio du menu de configuration.

Audio CH3 Level : niveau d'enregistrement du canal 3

Réglage Bouton

Front+Side3 Bouton LEVEL (CH3) et commande MIC LEVEL (fonctionnement associé)

Audio CH4 Level : niveau d'enregistrement du canal 4

Réglage Bouton

Side4 Bouton LEVEL (CH4)

Front+Side4 Bouton LEVEL (CH4) et commande MIC LEVEL (fonctionnement associé)

Vouspouvazalorsajusterle nivauedes canauxaudio3et4a l'aide desboutons selectionnés ici.

Réglage des données temporelles

Remarque

Lorsque le mode de cache d'image est activé, il n'est pas possible de régler les données temporelles, même si vous réglez le commutateur F-RUN/SET/R-RUN sur SET. Si vous souhaitez régler les données temporelles, quitterez d'abord le mode de cache d'image.

Réglage du code temporel

La plage de réglage du code temporel figure entre 00:00:00:00 et 23:59:59:29 (heures : minutes : secondes : images).

1 Appuyez sur la touche DISP SEL/ EXPAND pour faire basculer l'affichage du moniteur LCD vers l'affichage d'etat.
2 Reglez le commutateur DISPLAY sur TC.
3 Reglez le commutateur PRESET/ REGEN/CLOCK sur PRESET.
4 Reglez le commutateur F-RUN/SET/RRUN sur SET. Le premier (le plus a gauche) chiffre du code temporel clignote.
5 Utilisez les touches fléchées haut et bas pour modifier les valeurs, et utilisez les touches fléchées gauche et croite pour déplacer le chiffre clignotant. Répétez la procédure jusqu'à ce que tous les chiffres soient régles.

Pour réinitialiser la valeur du code temporel sur 00:00:00:00 Appuyez sur la touche RESET/RETURN.

6 Réglez le commutateur F-RUN/SET/RRUN sur F-RUN ou R-RUN.

F-RUN : défilément libre. Le générateur de code temporel continue à défilier.

R-RUN: défilament d'enregistrement. Le générateur de code temporel défile uniquement pendant l'enregistrement.

Pour régler le mode temps réel/temps non réel
Vous pouvez selectionner le mode temps réel (DF) ou le mode temps non réel (NDF) dans l'élement MAINTENANCE >Timecode du men de configuration.

Pour rendre le code temporel continu

Lorsque le commutateur F-RUN/SET/R-RUN est régèle sur R-RUN, l'enregistrement d'un certain nombre de scènes sur le support produit normalement des codes temporels continus. Toutefois, si vous retirez le support et que vous enregistrez sur un autre support, le code temporel ne sera plus continu lorsque vous utiliserez à nouveau le support d'origine pour l'enregistrement. Dans ce cas, pour rendre le code temporel continu, réglez le commutateur PRESET/REGEN/CLOCK sur REGEN.

Sauvegarde de l'heure réelle dans le code temporel

Pour sauvegarder l'heure réelle dans le co temporel, réglez le commutateur PRESE REGEN/CLOCK sur CLOCK.

Lorsqu'il est nécessaire de régler l'houre actuelle, utilisez 1'elément MAINTENANCE > Clock Set > Date/Time du menu de configuration.

Pour les détails, consultez « Réglage de la date et de l'heure de l'horloge interne » (page 42).

Réglage des bits d'utilisateur

En réglant les bits d'utilisateur (jusqu'à 8 chiffres hexadécimaux), vous pouvez enregistrer des informations utilisateur comme la date, l'heure ou le numéro de scène, sur la piste du code temporel.

1 Appuyez sur la touche DISP SEL/ EXPAND pour faire basculer l'affichage du moniteur LCD vers l'affichage d'etat.
2 Reglez le commutateur DISPLAY sur U-BIT.
3 Réglez le commutateur F-RUN/SET/RRUN sur SET.

Le premier chiffre (le plus a gauche) clignote.

4 Utilisez les touches fléchées haut et bas pour modifier les valeurs, et utilisez les touches fléchées gauche et croite pour déplacer le chiffre clignotant. Répétez la procédure jusqu'à ce que tous les chiffres soient régles.
Pour réinitialiser les données de bits d'utilisateur sur 00 00 00 00
Appuyez sur la touche RESET/RETURN.
5 Reglez le commutateur F-RUN/SET/RRUN sur F-RUN ou R-RUN, correspondant au mode de fonctionnement souhaite pour le générateur de code temporel.

Pour stocker le réglage des bits d'utilisateur en mémoire

Le réglage des bits d'utilisateur (à l'exception de l'heure réelle) est automatiquement méorisé même si l'appareil est mis hors tension.

Synchronisation du code temporel

Vous pouvez synchroniser le générateur de code temporel interne de ce caméscope avec un générateur externe pour la régénération d'un code temporel externe. Vous pouvez également synchroniser les générateurs de code temporel d'autres caméscopes/magnétoscopes avec le générateur interne de ce caméoscope.

Raccordements pour la synchronisation du code temporel

Raccordez le signal video de referencia et le code temporel externe comme illustré ci-dessous.

Example 1: synchronisation avec un code temporel externe
Example 2: interconnexion de plusieurs caméscopes (y compris un caméscope de réference)

ConnecteurVIDEO OUT
Connecteur TC OUT
3Connecteur TC IN
4 Connecteur GENLOCK IN

Pour verrouiller le code temporel sur une source externe

1 Reglez le commutateur POWER sur ON.
2 Reglez le commutateur PRESET/ REGEN/CLOCK sur PRESET.
3 Reglez le commutateur F-RUN/SET/RRUN sur F-RUN.
4 Reglez le commutateur DISPLAY sur TC.
5 Fournissez un signal de code temporel et un signal video de referencia conforme à la norme SMPTE et en relation de phase correcte, respectivement aux connecteurs TC IN et GENLOCK IN.

Cette opération synchronise le générateur de code temporel interne avec le code temporel externe. ÀpRES environ 10 secondes, vous pouvez déconnecter le code temporel externe sans perdre la synchronisation.

Remarques

• Une fois la procédure ci-dessus terminée, le code temporel interne est immédiatement synchronisé avec le code temporel externe et le compteur affiche la valeur du code temporel externe. Cependant, avant d'enregistrer, patientez quelques secondes le temps que le générateur de synchronisation se stabilise.
• Si la fréquence du signal video de reférence est différente de la fréquence de système du caméscope, celui-ci ne pourrait pas être correctement verrouillé en synchronisation. Dans ce cas, le code temporel interne sera pas correctement synchronisé avec le code temporel externe.

Réglages des bits d'utilisateur pendant la synchronisation du code temporel

Lorsque le code temporel est synchronisé, seules les données temporelles sont synchronisées avec la valeur du code temporel externe.

Pour désactiver la synchronisation du code temporel

Commencez par déconnecter le code temporel externe, puis reglez le commutateur F-RUN/SET/ R-RUN sur R-RUN.

Pour passer de l'alimentation avec pack batterie à une alimentation externe pendant la synchronisation du code temporel

Pour maintenir une alimentation en continu, raccordez l'alimentation externe au connecteur DC IN avant desteroler le pack batterie. Si vous enlevez d'abord le pack batterie, vous risquez de perdre la synchronisation du code temporel.

Synchronisation du caméscope pendant la synchronisation du code temporel

Pendant la synchronisation du code temporel, le caméoscope est verrouillé en synchronisation sur le signal video de referencia reçu par le connecteur GENLOCK IN.

Réglage des données de prise de vue

Lorsque des barres de couleur sont émises, les données de prise de vue peuvent être affichées.

Exemple d'affichage des données de prise de vue
Vous pouvez selectionner les données de prise de vue superposées aux barres de couleur à l'aide de OPERATION >Shot Display dans le menu de configuration.

Shot Date

Pour superposer la date de prise de vue, tournez le bouton MENU pour régler Shot Date sur [On] et appuyez sur le bouton.

Shot Time

Pour superposer l'heure de prise de vue, tournez le bouton MENU pour régler Shot Time sur [On] et appuyez sur le bouton.

Shot Model Name

Pour superposer le nom du modele, tournez le bouton MENU pour régler Shot Model Name sur [On] et appuyez sur le bouton.

Shot Serial Number

Pour superposer le numero de série, tournez le bouton MENU pour régler Shot Serial Number sur [On] et appuyez sur le bouton.

Shot ID Select

Pour superposer un identifient de prise de vue créé de façon arbitraire, tournez le bouton MENU pour régler Shot Serial Number sur l'une des options [ID-1] à [ID-4] et appuyez sur le bouton. Pour creer un identifient de prise de vue, consultez la section suivante « Création d'un identifient de prise de vue »

Creation d'un identifiant de prise de vue

Jusqu'à quatre identifiants de prise de vue contenant jusqu'à 16 caractères peuvent être créés.

Pour creer un identificant de prise de vue

1 A l'aide de OPERATION >Shot ID dans le menu de configuration, tournez le bouton MENU pour sélectionner un identifient de prise de vue à créé (ID-1 à ID-4) et appuyez sur le bouton.

L'écran de réglage des identifiants de prise de vue apparait.

2 Suivez la procEDURE de « Pour saisir du texte » (page 116) pour creer un identifiant de prise de vue.

Vérification des réglages du caméscope et des informations d'etat (écrans d'etat)

Les écrans d'etat vous permettent de contrôler les réglages du caméoscope et différents types d'informations d'etat.

Il existence cinq écrans d'étéat, enumeratedes ci-dessous.

Ecran d'etat Informations affichées

Etat CAMERA Réglages et informations d'etat relatifs à la prise de vue
Etat AUDIO Réglages et informations d'etat relatifs à l'entrée et à la sortie audio
Etat VIDEO Réglages et informations d'etat relatifs à l'enregistrement et à la lecture
Etat ASSIGN SWITCH	Nom des fonctions attribuées aux commutateurs personnalisables
Etat BATTERY/MEDIA	Etat de la batterie montée sur le caméscope et état du support

Pour afficher les écrans d'État

Lorsqu'aucun menu n'est affiché,placez le commutateur MENU CANCEL/PRST/ESCAPE sur le cote CANCEL/PRST.A chaque pression, I'ecran d'etat suivant est selectionné,dans l'ordre indiquedans le tableau ci-dessus.

Ecran d'etat CAMERA

Cet écran affiche les réglages et informations d'etat relatifs à la prise de vue.

White Bal: état de l'équilibre des blancs

Gain: état du commutateur GAIN

Zoom Speed : vitesse de zoom reglee a l'aide de la touche ZOOM de I'objectif

Zebra : état des zébrues

Skin Detail : état des détails du teint

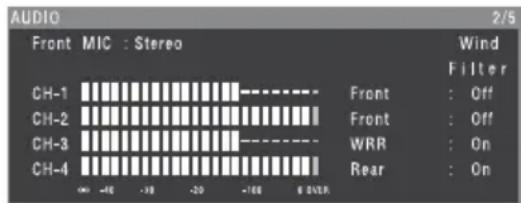

Ecran d'etat AUDIO

Cet écran affiche les réglages et informations d'etat relatifs à l'entrée et à la sortie audio.

CH-1/CH-2/CH-3/CH-4: vumêtes et sources d'entrée audio

Wind Filter: réglages du filtré anti-vent

Ecran d'etat VIDEO

Cet écran affiche les réglages et informations d'etat relatifs à l'enregistrement et à la lecture.

Video Format: format video

Rec Mode : débit binaire d'enregistrement (mode HD uniquement)

Output&i.LINK: réglage Output&i.LINK et état d'utilisation i.LINK

SDI Output: réglage de sortie du connecteur HD/SD SDI OUT

Down Converter: réglage de conversion descendante de la sortie SD (mode HD uniquement)

Ecran d'etat ASSIGN SWITCH

Cet écran affiche le nom des fonctions attribuées aux commutateurs personalisables

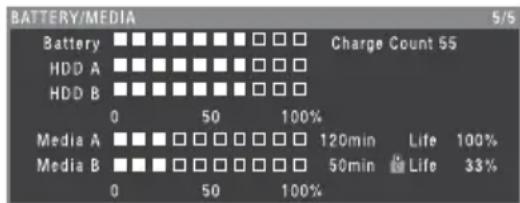

Ecran d'etat BATTERY/MEDIA

Cet écran affiche l'etat de la batterie montée sur le caméscope et l'etat du support

Battery: la capacité restante de la batterie

Charge Count: le nombre de fois où la batterie a ete chargee

HDD A/HDD B: la capacité restante de la batterie du PHU-220R (en mode FAT)

Media A/Media B :

• la capacité restante du support
  Durée enregistrable
• Durée de vie approximative en termes de réécritures (Life)

« Life 100% » s'affiche pour un support non utilisé.

Manipulation des cartes mémoire SxS

Ce caméscope permet d'effectuer des enregistements audio et video sur des cartes mémoire SxS (non fournies) chargées dans le ou les logements pour carte mémoire.

Vous pouvez utiliser le caméscope avec les dispositifs suivants pour effectuer l'enregistrement.

• Disque dur professionnel PHU-220R
• Adaptateur de support MEAD-MS01/SD02 (lorsque le mode d'enregistrement est FAT) ou adaptateur QDA-EX1 XQD ExpressCard (lorsque le mode d'enregistrement est FAT/ UDF)

Pour plus de détails, reportez-vous au Supplément fourni sur le CD-ROM (étiqueté « Manuals for Solid-State Memory Camcorder »).

A propos des cartes mémoire SxS

Cartes mémoire SxS pouvant être utilisées avec ce caméscope

Utilisez les cartes mémoire SxS Sony (SxS PRO ou SxS-1) avec ce caméoscope.

SxS PRO

Un fonctionnement correct ne peut etre garanti.
lorsque des cartes memoire autres que SxS PRO
et SxS-1 sont utilisées.

Les cartes mémoire enumeratedées ci-dessus sont conformes à la norme de cartes mémoire ExpressCard.

• SxS, SxS PRO et SxS-1 sont des marques commerciales de Sony Corporation.
• Le logo et l'étiquette ExpressCard sont la propriété de Personal Computer Memory Card International Association (PCMCIA) et sont accordés sous licence à Sony Corporation. Les autres marques commerciales et noms commerciaux sont la propriété de leurs détenteurs respectifs.

Remarques sur l'utilisation des cartes mémoire SxS

• Les données enregistrées risquent d'être perdues ou corrompues dans les cas suivants.

• Lorsque le caméscope est soumis à des choses ou vibrationspendant la lecture, l'écriture ou le formatage d'une carte mémoire SxS, et lorsque vous mettez le caméscope hors tension ou retirez une carte mémoire SxS pendant la lecture, l'écriture ou le formatage

• Lorsque le caméscope est utilisé dans un environnement soumis à l'électricité statique ou des parasites électriques

• N'utilisez pas et ne rangez pas les cartes mémoire SxS dans des endroits :

• En dehors des plages environnementales indiquées
• Très chauds, comme dans des vehicules garés au soleil en été, ou exposés à la lumière directe du soleil ou pres d'appareils de chauffage

• Soumis à une humidité et une corrosion élevées

• Lorsque vous insérez une carte mémoire, insérez-la avec l'étiquette orientée dans le bon sens.

• Transportez et rangez les cartes mémoire SxS dans leur étui et fermez bien les étuis.

• Pour utiliser la carte mémoire SxS-1 « SBS-32G1 » en mode UDF, il se peut que le logiciel doit être mis à jour. Pour plus de détails, consultez le site Web Sony de la région la plus proche de la vente. (Reportez-vous à la page principale du manuel sur CD-ROM figurant sur le CD-ROM fourni.)
• Prémunissez-vous contre les accidents et la perte de données involontaire en sauvégardant les données stockées sur les cartes mémoire SxS. Sony n'assume aucune responsabilité quant aux conséquences liées aux dommages ou pertes de données stockées sur les cartes mémoire SxS.
• Ne fixez rien d'autre que les étiquettes fournies dans l'espace prévu à cet effet. Lorsque vous fixez une étiquette, assurez-vous qu'elle ne dépasse pas de l'espace pour étiquette.

Espace pour étiquette

• Utilisez ce caméoscope pour formater des cartes mémoire SxS qui seront utilisées avec ce caméoscope. Lorsque les cartes mémoire sont formatées dans un autre apparéil, le format est considéré comme invalide, obligéant ainsi un nouveau formatage des cartes mémoire. Cependant, notez que les fonctions de suppression et de formatage de ce caméoscope ne suppriment pas complètement les données des cartes mémoire. Avant de vous débarrasser d'une carte mémoire, effacez-la à l'aide d'un logiciel d'effacement de données disponible dans le commerce, ou détruirez-la. Sony n'assume aucune responsabilité quant au début d'effacement complet des données.

• Les opérations sur les plans peuvent être impossibles lorsque la capacité restante du support est faible. Dans ce cas, utilisez un ordinateur pour supprimer les fichiers inutiles et réessayez.

• Ouvrez complètement l'étui de la carte mémoire avant de ranger une carte dans l'étui ou de-retirer une carte de l'étui.

Prévention d'un effacement accidentel

Vous pouvez éviter une suppression, une modification ou un enregistrement accidentel des données sur une carte mémoire SxS en réglant le commutateur de protection en écriture sur le côte WP.

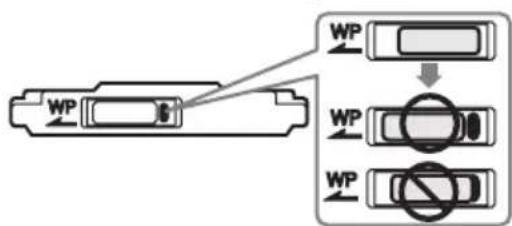

Commutateur de protection en écriture

Remarque

Ne touchez pas au commutateur de protection en écriture lorsqu'une carte mémoire SxS est chargée dans un logement pour carte. Ejectez la carte avant de régler le commutateur de protection en écriture.

Chargement et éjection des cartes mémoire SxS

Pour charger les cartes mémoire SxS

1 Faites glisser le cache vers la gauche pour l'ouvrir.

2 Insérez une carte mémoire SxS dans un logement pour carte.

Insérez avec le côté de l'étiquette orienté vers la droite.

Levoyant ACCESS s'allume en orange, puis s'allume en vers pour indiquer que la carte mémoire est utilisable.

3 Fermez le cache.

Indications d'etat duvoyant ACCESS

Chacun des logements pour carte A et B dispose d'unvoyant ACCESS pour indiquer l'etat du logement.

Voyant État du logement
Allumé en orange	Accès à la carte mémoire SxS(s'allume pendant la lecture et l'écriture des données)
Allumé en vert Veille (la carte mémoire SxSchargeée est prete pour l'enregistrement ou la lecture)
Eteint • Aucune carte mémoire SxSN'est chargeée.Une carte non utilisable est chargeée.Une carte mémoire SxS est chargeée mais l'autre logement est sclectionné.

Pour éjecter les cartes mémoire SxS

1 Ouvrez le cache, puis appuyez sur la touche EJECT pour déverrouiller et tirez la touche vers l'extérieur.

Appuyez une fois sur la touche pour déverrouiller.

2 Appuyez de nouveau sur la touche EJECT pour ejecter la carte.

Remarque

L'intégrité des données ne peut être garantie si vous mettez le caméoscope hors tension ou retirez une carte mémoire lorsque la carte est en cours d'accès. Cela pourrait corrompre toutes les données enregistrées sur la carte. Assurez-vous toujours que levoyant ACCESS est allumé en vert ou est étant avant demettre le caméoscope hors tension ou de retarder une carte mémoire.

Sélection de la carte mémoire SxS à utiliser

Lorsque des cartes mémoire SxS sont chargées en même temps dans le logement A et dans le logement B, vous pouze appuyer sur la touche

SLOT SELECT pour selectionner la carte mémoire SxS à utiliser.

Le caméscope bascule automatiquement sur l'autre carte si la carte sélectionnée atteint sa capacité maximum pendant l'enregistrement.

Remarque

La touche SLOT SELECT est désactivée pendant la lecture. même lorsque vous appuyez dessus, cela ne modifie pas le logement sélectionné. Les opérations des touches sont activées lorsqu'un écran de miniatures est (voir la page 96) affchéé.

Formatage (initialisation) des cartes mémoire SxS

Lorsque vous chargez une carte mémoire non formaitée, une carte mémoire ayant été formaitée selon d'autres caractéristiques techniques ou une carte mémoire ayant été formaitée en mode UDF dans le caméscope régle en mode FAT, un message apparait dans le viseur pour confirmer si un formatage doit être executé (voir la page 74). Dans ce cas, formatez la carte mémoire de la manière suivante.

Les cartes mémoire SxS sont formatées en mode FAT par défaut.

Remarque

Les cartes mémoire SxS doivent être formatées sur un dispositif XDCAM EX ou sur ce caméoscope. Les cartes dans d'autres formats ne peuvent pas été utilisées.

Pour formater (initialiser) une carte mémoire

Si le message pour le formatage s'affiche, tournez le bouton MENU pour selectionner « Execute » puis appuyez sur le bouton.

L'exécution du formatage démarre.

Pendant l'exécution du formatage, une indication de progression apparait (%) et levoyant ACCESS s'allume en orange.

Une fois le formatage terminé, le message indiquant la fin de l'opération s'affiche pendant trois secondes.

Enregistrement et lecture pendant l'execution du formatage

Meme pendant I'execution du formatage,

1'enregistrement et la lecture sont possibles a

l'aide d'une carte mémoire SxS chargée dans l'autre logement pour carte.

Si I'opération de formatage échoue

Une opération de formatage peut échouer si la carte mémoire SxS est protégée en écriture ou si le type de carte ne correspond pas au type indiqué pour une utilisation avec ce caméscope.

Dans ce cas, un message d'erreur apparait. Suivez les instructions du message d'erreur et remplacez la carte par une carte mémoire SxS pouvant être utilisé avec ce caméoscope.

Pour formater par une opération de menu

Lorsqu'aucunmessage de formatage ne s'affiche, il est possible d'executer le formatage par une opération de menu.

1 Sélectionnez OPERATION >Format Media dans le menu de configuration (voir la page 120).
2 Sélectionnez [Media(A)] (logement A) ou [Media(B)] (logement B).
3 Tournez le bouton MENU pour selectionner [Execute] puis appuyez sur le bouton.

Le message de confirmation du formatage s'affiche sur l'écran du viseur.

4 Tournez le bouton MENU pour selectionner « Execute » et appuyez sur le bouton.

L'exécution du formatage démarre.

Pendant l'exécution du formatage, une indication de progression apparait (%) et levoyant ACCESS s'allume en orange.

Une fois le formatage terminé, le message indiquant la fin de l'opération s'affiche pendant trois secondes.

Remarques

• Toutes les données sont effacées lorsque vous formatez une carte mémoire, y compris les fichiers de configuration et toutes les données video enregistrées.
• Utilisez la fonction de formatage de ce caméoscope pour formater les cartes mémoire SxS à utiliser sur ce caméoscope. Les formats des cartes formatées sur d'autres dispositifs ne sont pas reconnus comme des formats valides, obligeant ainsi un nouveau formatage de ces cartes sur ce caméoscope.

Si vous chargez une cartemémoire formatée en mode d'enregistrement différent de celui sélectionné sur le caméscope

Un message d'erreur ou un message pour confirmer si un formatage doit être executé apparait.

Cas dans lesquels un message d'erreur apparait

Le message « Cannot Use Media(A)/Unsupported File System » apparait dans le viseur dans les cas suivants.

• Une carte mémoire SxS ayant été utilisée pour l'enregistrement en mode UDF est chargée dans le caméoscope régèle en mode FAT.
• Une carte mémoire SxS ayant été utilisé pour l'enregistrement en mode FAT est chargée dans le caméoscope réglé en mode UDF.
• Une carte mémoire SxS ayant été formatée en mode FAT est chargée dans le caméoscope régle en mode UDF.

Cas dans lesquels un message pour confirmer si un formatage doit être executé apparaît

Lorsqu'une carte mémoire SxS ayant été formatée en mode UDF est chargee dans le caméscope régèle en mode FAT, un message apparait dans le viseur pour confirmer si le formatage doit être executé en mode FAT (voir la page 73).

Vérification de la durée d'enregistrement restante

Voupez vérifier la capacité restante des cartes mémoire SxS charges dans les deux logements en consultant l'affichage de capacité restante du support d'enregistrement dans le viseur.

:00:00

tND2 A: 60min

B:120min

F1.6

Le caméoscope calcule la durée d'enregistrement restante pour le support dans chaque logement en se basant sur le format video actuel (débit binaire d'enregistrement), et l'affiche en minutes.

Vous pouvez également vérifier la durée restante dans l'écran d'etat BATTERY/MEDIA (voir la page 69).

Remarque

L'icone apparait lorsqu'une carte mémoire est protégée en écriture.

Quand remplacer les cartes mémoire SxS

• Le message d'ajretissement « Media Near Full » apparait, l'indicateur WARNING et l'indication REC clignotent sur l'écran du viseur, et la sonnerie retentit lorsque la durée d'enregistrement totale restante des deux cartes mémoire passée à cinq minutes pendant l'enregistrement.
  Remplacez l'une des cartes par un support dont la capacité d'enregistrement disponible est suffisante.
• Si vous continuez l'enregistrement, le message « Media Full » apparait et l'enregistrement s'arrête lorsque la durée d'enregistrement totale restante passé à 0.

Remarque

Un maximum de 600 plans environ peut être enregistré sur une carte mémoire SxS.

L'affichage de la durée d'enregistrement restante passa à « 0 » et le message « Media Full » apparait lorsque la limite de plans est atteinte.

Restauration des cartes mémoire SxS

Si, pour quelques raison que ce soit, une erreur se produit dans la carte mémoire, celle-ci doit être restaurée avant l'utilisation.

Lorsque you chargez une carte mémoire SxS devant être restaurée, un message apparait dans le viseur pour vous demander si vous souhaitez effectuer la restauration.

Pour restaurer une carte

Tournez le bouton MENU pour selectionner [Execute] puis appuyez sur le bouton.

La restauration démarre.

Pendant la restauration, un message d'exécution apparait, la progression s'affiche (%) et levoyant ACCESS s'allume en orange.

Lorsque la restauration est terminée, un message d'achèvement s'affiche pendant trois secondes.

Si la restauration échoue

• Les cartes mémoire SxS protégées en écriture et les cartes sur lesquilles des erreurs de mémoire se sont produites ne peuvent pas être restaurées. Un message d'advertissement apparait pour de telles cartes. Suivez les instructions du message et désactive la protection de la carte ou remplacez-la par une autre carte.
• Les cartes mémoire SxS sur lesquelles des erreurs de mémoire se sont produites peuvent être inutilisables si vous les reformatez.
• Dans certains cas, certains plans peuvent être restaurés et d'autres non. Les plans restaurés peuvent être lus normalement.
• Si le message « Could not Restore Some Clips » continue à apparaitre après plusieurs tentatives de restauration, il peut être possible de restaurer la carte mémoire SxS à l'aide de la procédure suivante.

①Utilisez la fonction de copie du caméscope (voir la page 108) ou le logiciel d'application fourni (voir la page 192) pour copier les plans requis sur une autre carte mémoire SxS.
② Formatez la carte mémoire SxS inutilisable sur le caméscope.
③ Copiez de nouveau les plans requis sur la carte mémoire SxS venant d'être formatée.

Enregistrement et lecture pendant la restauration

Meme lorsque la restauration est en cours, vous pouvez enregistrer et dire une carte memoire SxS insérée dans l'autre logement pour carte.

Remarque

Pour la restauration du support enregistré sur ce caméscope, assurez-vous d'utiliser ce caméscope. Il se peut qu'un support enregistré avec un dispositif autre que ce caméscope ou avec un autre caméscope d'une version différente (meme du même modele) ne soit pas restauré à l'aide de ce caméscope.

Manipulation des disques flash USB

UDF

En mode UDF, vous pouvez raccorder un disque flash USB raccordé au dispositif externe pour enregistrer, sauvegarder et charger les données suivantes.

• Enregistrement de données proxy (voir la page 89)
• Chargement de métadonnées de planification (voir la page 92)
• Sauvegarde et chargement de données de réglage (voir la page 181)

Si vous voulez utiliser un lecteur flash USB Sony avec ce caméoscope, la série Pocket Bit Hi-Speed LX est recommendée.

Remarques

• Utilisez des lecteurs flash USB d'une capacité de 4 Go ou plus.
• Les disques flash USB autres que ceux recommendés dont la liste figure ci-dessus peuvent ne pas être reconnus lorsqu'ils sont raccordés au connecteur USB.

Formatage (initialisation) des disques flash USB

Il faut formater les disques flash USB au moyen du système de fichiers FAT32.

Remarque

Avant d'utiliser un disque, formatez-le sur ce caméscope ou un ordinateur. Si un disque formaté sur un ordinateur ne peut pas être utilisé, formatez-le sur le caméscope.

1 Raccordez un disque flash USB au connecteur de dispositif externe.

Lorsque le disque n'est pas formaté ou a été formaté selon d'autres caractéristiques techniques, un message apparait sur l'écran du viseur pour confirmer si un formatage doit être exécuté.

2 Tournez le bouton MENU pour selectionner « Execute » et appuyez sur le bouton.

Une fois le formatage terminé, le message « Format USB Memory Done » s'affiche.
Le dossier \MSSONY\PRO\XDCAM\MEMDISC et le dossier \General\Sony\Planning sont automatiquement créé sur le disque.

Si I'opération de formatage échoue

Une opération de formatage peut échouer si le disque flash USB est protégé en écriture ou si le type de disque ne correspond pas au type indiqué pour une'utilisation avec ce caméoscope.

Dans ce cas, un message d'erreur apparait. Suivez les instructions du message d'erreur et remplacez le disque pour un disque pouvant etre utilise avec ce camoscope.

Pour formater par une opération de menu

Lorsqu'aucun message de formatage ne s'affiche, il est possible d'executer le formatage par une operation de menu.

1 Raccordez un disque flash USB au connecteur de dispositif externe.
2 Sélectionnez OPERATION >USB > Format USB Memory dans le menu de configuration.
3 Tournez le bouton MENU pour selectionner [Execute] puis appuyez sur le bouton.

Le message de confirmation du formatage s'affiche sur l'écran du viseur.

4 Tournez le bouton MENU pour selectionner « Execute » et appuyez sur le bouton.

Une indication de progression apparait (%) et l'execution du formatage demarre. Une fois le formatage terminé, le message « Format USB Memory Done » s'affiche. Le dossier MSSONY\PRO\XDCAM\ MEMDISC et le dossier General\Sony\ Planning sont automatiquement créé sur le disque.

Remarques

• Toutes les données sont effacées lorsque vous formatez un disque flash USB, y compris les fichiers de configuration et toutes les données video enregistrées.
• Utilisez la fonction de formatage de ce caméoscope pour formater les disques flash USB à utiliser sur ce

caméscope. Les formats des disques formés sur d'autres dispositifs ne sont pas reconnus comme des formats valides, obligeant ainsi un nouveau formatage de ces disques sur ce caméscope.

Restauration des disques flash USB

Lorsque vous chargez un disque flash USB pouvant etre monte normalement car le systeme de fichiers est detruit, un message apparait sur I'ecran du viseur pour vous demander si vous souhaitez effectuer la restauration.

Si vous appuyez sur le bouton MENU après l'avoir tourné pour selectionner « Execute», l'execution du formatage démarre et une indication de progression apparait (%) .

Une fois le formatage terminé, le message « Format USB Memory Done » s'affiche.

Opérations de base

Cette section explique les procédures de prise de vue et d'enregistrement de base.

Avant de démarrer la prise de vue, inspectez le système deamera pour vérifier qu'il fonctionne correctement.

Fixez un pack batterie complètement charge (voir la page 36).
2 Sélectionnez le mode d'enregistrement (voir la page 54).
3 Chargez une ou deux cartes mémoire SxS (voir la page 71).

Si vous chargez deux cartes, le caméscope passée automatiquement à la seconde carte lorsqu'la première carte est pleine.

4 Reglez le commutateur POWER (voir la page 12) du caméscope sur ON.
5 Configurez les réglages suivants.

Affichage de repère : activé (voir la page 127)

Diaphragme: automatique (voir la page 60)

Zoom: automatique

Sortie de laamera : selectionnez l'image en cours de prise de vue (image de laamera) et activez la fonction DCC (voir la page 16).

Mode de défilament du code temporel: FRUN (défilement libre) ou R-RUN (défilament d'enregistrement) (voir la page 64)

Sélection du canal d'entrée audio : automatique (voir la page 25)

6 Placez le commutateur AUTO W/B BAL sur BLACK pour ajuster l'équilibre des noirs (voir la page 55).
7 Sélectionnez un filtré en fonction des conditions d'éclairage et ajustez l'équilibre des blancs (voir la page 56).

8 Dirigez le caméscope vers le sujet et ajustez la mise au point et le zoom.
9 Si vous utilise l'obturateurlectronique, selectionnez un mode et une vitesse d'obturation (voir la page 58).

10 Effectuez l'une des opérations suivantes pour démarrer l'enregistrement.

• Appuyez sur la touche REC START (voir la page 14).
• Appuyez sur la touche VTR de l'objet.
• Activez le commutateur personnalisable auquel la fonction Rec a ete attribuée (voir la page 178).

Pendant l'enregistrement, les indicateurs TALLY, l'indicateur de signalisation du panneau avant du viseur, et l'indication REC de l'écran du viseur s'allument. Ajustez le zoom et la mise au point selon le besoin.

Remarques

• Ne retirez jamais le pack batterie lorsque le caméoscope enregistre (lorsque levoyant ACCESS sur le panneau lésral croit est allumé en bleu et que le voyant ACCESS dans la section de logements pour carte est allumé en orange). En faisant cela, vous risquez de perdre plusieurs secondes de données avant l'interruption de l'enregistrement, car le traitement interne ne se terminera pas normalement.
• Les touches de commande de la lecture (EJECT, F REV, F FWD, NEXT, PREV, PLAY/PAUSE, STOP) ne fonctionnent pas pendant l'enregistrement.

11 Pour arrêtier l'enregistrement, effectuez l'une des opérations numériées à l' étape 10.

Les indicateurs TALLY, l'indicateur de signalisation du panneau avant du viseur, et l'indication REC de I'ecran du viseur s'eteignent, et le camescope entre en mode de veille d'enregistrement (STBY).

Un plan est créé à partir des données audio et video et des métadonnées enregistrées entre les étapes 10 et 11.

Remarque

Quand le mode d'enregistrement est UDF, si l'enregistrement est arrêté avant 2 secondes, l'enregistrement continue et cela produit un plan de deux secondes.

Pour vérifier l'enregistrement (passage en revue de l'enregistrement)

Avec le caméoscope en mode de veille d'enregistrement (STBY), activez le commutateur personnalisable auquel la fonction Rec Review ou Freeze Mix a été attribuée (voir la page 176).

Le caméoscope lit le dernier plan entier ou les dernières secondes de ce plan (trois secondes ou 10 secondes) puis revient en mode de veille.

Vous pouvez utiliser l'objet
MAINTENANCE >Camera Config >Rec Review dans le menu de configuration (voir la page 157) pour modifier la durée de lecture.

Lorsque la fonction Rec Review est attribuée à la touche RET de l'objet, vous pouvez également passer en revue l'enregistrement à l'aide de la touche RET.

12 Repetez les étapes 10 et 11 pour continuer l'enregistrement.

A chaque répétition, un autre plan est créé sur la carte mémoire.

Remarques

• Vous ne pouvez par reprendre l'enregistrement pendant une seconde environ après l'avoir arrêté.
• Le nombre maximum de plans pouvant être enregistrés sur une carte mémoire est 600. Meme si la carte mémoire dispose de suffisamment d'espace libre pour enregistrer des plans supplémentaires, il n'est plus possible d'enregistrer lorsque 600 plans ont été enregistrés.

Taille des fichiers de plan

La taille des fichiers de plan varie en fonction des formats de fichier.

Format Taille du fichier Taille du plan de fichier

MP4 Inférieure à 4 Go Moins d'une demi-heure

AVI Inférieure à 2 Go Moins de 9 minutes et 30 secondes

MXF Inférieure à 43 Go Moins de 6 heures

Si vous continu z'enregistrement pendant une période prolongée, le contenu enregistré peut etre segmente en plusieurs fichiers, selon la taille de fichier (le nombre maximum de partitions est 99). Le camescape considere l'enregistrement continu comme un plan meme s'il a ete segmente en plusieurs fichiers.

Noms de plans

Des noms de plans à huit caractères (composés d'un préfixé à quatre caractères et d'un nombre à quatre chiffres) sont généres automatiquement pour les plans enregistrés par ce caméscope.

Example:ABCD0001

Vous pouvez également utiliser OPERATION >Clip >Title Prefix (voir la page 137) dans le menu de configuration pour régler le préfixe des noms de plans sur une chaine de caractères indiquée par l'utilisateur (d'une longueur de quatre à 46 caractères). (Un préfixe indiqué par l'utilisateur ne peut pas être modifié après l'enregistrement.)

Le nombre à quatre chiffres à la fin des noms de plans est géné automatiquement, dans l'ordre où les plans sont enregistrés.

Lecture de plans enregistrés

Lorsque le caméscope est en mode de veille (STBY), vous pouvez dire la totalité ou une partie du dernier plan enregistré (voir la page 78).

1 Insérez la carte mémoire SxS à生存 (voir la page 71).
2 Appuyez sur la touche PREV (voir la page 19) ou F REV (voir la page 19) pour vous positionner sur le plan à lire.
3 Appuyez sur la touche PLAY/PAUSE. L'indicateur PLAY/PAUSE s'allume et l'imagede lecture apparait dans le viseur.

Pourmettre en pause la lecture

Appuyez sur la touche PLAY/PAUSE.

L'indicateur PLAY/PAUSE clignote pendant la pause.

Appuyez de nouveau sur la touche pour revenir au mode de lecture.

Pour lire à vitesse rapide

Appuyez sur la touche F FWD (voir la page 19) ou F REV (voir la page 19).

Pour revenir à la lecture normale, appuyez sur la touche PLAY/PAUSE.

Pour basculer entre les cartes mémoire

Lorsque deux cartes mémoire sont chargées, appuyez sur la touche SLOT SELECT (voir la page 23) pour sélectionner le logement actif. Il n'est pas possible de basculer entre les cartes mémoire pendant la lecture.

Pour terminer la lecture

Appuyez sur la touche STOP: la lecture s'arrête et le caméscope passée en mode E-E.

Appuyez sur la touche THUMBNAIL : la

lecture s'arrête et un écran de miniatures (voir la page 96) apparait dans le viseur. La lecture s'arrête également et l'écran de code temporel apparait dans le viseur lorsque vous démarrez l'enregistrement pendant la lecture et lorsque vous ejectez une carte mémoire SxS.

Pour afficher l'image de laamera pendant la lecture (fonction Live & Play)

Live & Play est une fonction vous permettant d'afficher l'image de laamera (video en direct) sur l'écran du viseur pendant la lecture.

Elle yous permet de cadrer la scene suivante ou d'ajuster la mise au point et l'exposition tout en verifiant I'image de laamera (video en direct) sur I'ecran du viseur. Pour cadrer la scene suivante, vous pouze utiliser cette fonction en meme temps que la fonction de mixage d'imag gelee (voir la page 88).

La fonction Live & Play est activée lorsque le caméscope est configuré comme suit.

HD/SD Nombre de lignes de système	Fréquence de système
HD 1080 1920/59.94i	1920/50i
	1440/59.94i
	1440/50i
720 1280/59.94P	1280/50P
SD - 59.94i	50i
	59.94i
	50i

Pour utiliser la fonction Live & Play, réglez OPERATION>Output>Live&Play dans le menu de configuration sur [On].

Remarques

• La fonction Live & Play ne peut pas etre activée et désactivée pendant la lecture ou l'affichage de miniatures.
• La fonction Live & Play ne peut pas ettre utiliser en mode d'enregistrement image par image, d'enregistrement a intervalles ou de ralenti et acceléré, ni lorsque la fonction d'obturation lente est activee.
• Pour utiliser la fonction Live & Play en même temps que la fonction de mixage d'image gelée, commencez l'opération tout en visualisant le moniteur LCD (avec la touche DISP SEL/EXPAND enfoncée pour régler le mode d'affichage sur autre chose que STATUS). Lorsque l'opération se termine et que la fonction de mixage d'image gelée est activée, la même image apparait sur l'écran du viseur.
• L' image de lecture ne peut pas etre basculée sur l' image de laamera lors de la lecture d'un plan ayant ete enregistré avec un nombre de lignes de système ou une frquence de système qui differe des réglages actuels de ce camoscope.
• La sortie du connecteur HD/SD SDI OUT et du connecteur VIDEO OUT peut être gelée temporairement lorsque la sortie bascule entre l'image de lecture et l'image de laamera.

Suppression de plans enregistrés

Vouspouvrezutiliserlescommutateurs personnalisabespour supprimerlesderniers plansenregistrés(fonctionLastClipDEL).

Vous pouvez également utiliser le menu THUMBNAIL pour supprimer tous les plans enregistrés (fonction All Clips DEL) ou pour supprimer les plans enregistrés. Pour les détails, consultez « Suppression de plans » (page 109).

1 Activez le commutateur personnalisable auquel la fonction Last Clip DEL a ete attribuée (voir la page 177).
Un message de confirmation apparait.
2 Tournez le bouton MENU pour selectionner [Execute] puis appuyez sur le bouton.

Opérations avancées

Enregistrement de repères de prise de vue

UDF/FAT-HD

Sur ce caméscope, deux types de repères de prise de vue sont disponibles en mode HD. Vous pouvez les enregistrer à des emplacements définis par l'utilisateur pour faciliter le positionnement sur ces emplacements pour les monteurs. Le nombre maximum de repères de prise de vue par plan varie en fonction des formats de fichier.

Format de fichier Nombre maximum

MP4 127

MXF 999

Remarque

Les repères de prise de vue ne peuvent pas été enregistrés en mode SD.

Vous pouvez également utiliser le menu THUMBMAIL pour ajouter et supprimer des repères de prise de vue dans les plans. Pour les détails, consultez « Ajout et suppression de repères de prise de vue » (page 111).

Pour enregistrer des repères de prise de vue

Effectuez l'une des opérations suivantes.

Activez l'un des commutateurs personalisables auxquels la fonction Shot Mark 1 ou Shot Mark 2 a ete attribuée (voir la page 176).
- Si Lens RET a été attribué à la touche RET de l'objet, faites comme suit.

Pour enregistrer un repere de prise de vue 1: appuyez une fois sur la touche RET.

Pour enregistrer un repere de prise de vue 2: appuyez deux fois rapidement sur la touche RET.

Lorsqu'un repère de prise de vue est enregistré, une indication « Shot Mark 1 » ou « Shot Mark

2 » apparait dans le viseur pendant environ trois secondes pres de l'indication de code temporel.

Réglage de repères OK

UDF/FAT-HD

Pour facilititer la sélection de bons plans pour les monteurs, vous pouvez régler des repères OK dans les plans enregistrés en mode HD.

Remarque

Les repères OK ne peuvent pas être régés ou supprimés pendant l'enregistrement ou la lecture.

Pour régler/supprimer des repères OK

Vous pouvez utiliser le menu THUMBMAIL pour ajouter et supprimer des repères OK dans les plans précédément enregistrés. Pour les détails, consultez « Ajout et suppression de repères OK, NG ou KP » (page 106).

Démarrage d'enregistrement à partir de video pré-enregistrée (fonction de cache d'image)

Le caméscope est équipé d'une mémoire interne suffisante pour pré-enregistrer jusqu'à 15 secondes de données audio et video dans un cache d'image. Cela vous permet de commencer l'enregistrement un certain nombre de secondes avant le moment où vous avez appuyé sur une touche de démarrage de l'enregistrement.

Sélection du mode de cache d'image et réglage de la durée de cache d'image

Avant d'enregistrer en mode de cache d'image, vous doivent regardier le mode de cache d'image et regler la durée de cache d'image (le nombre de secondes de données audio et video stockées en mémoire) dans le menu OPERATION.

La durée de cache d'image déterminé avec qu'elle avance vous pouvez démarrer l'enregistrement, avec un compte à rebours en secondes à partir du démarriage de l'enregistrement. Remarquez qu'il peut être impossible de commencer aussi longtemps à l'avance dans les cas particuliers expliqués dans les remarques suivantes.

Remarques

• Le stockage des données d'image en mémoire commence lorsque vous sélectionnez le mode de cache d'image. Par conséquent, si vous démarrez l'enregistrement immédiatement après avoir sélectionné le mode de cache d'image, les données d'image d'avant la sélection ne sont pas enregistrées.
• Aucune donnée n'est enregistrée dans la mémoire de cache d'image pendant la lecture ou le passage en revue de l'enregistrement et l'affichage de miniatures. Il n'est pas possible d'enregistrer des données d'image à partir du moment où vous meniez des opérations de lecture ou de passage en revue de l'enregistrement.

Pour selectionner le mode de cache d'image et regler la durée de cache d'image

Remarques

L'enregistrement en mode de cache d'image n'est pas possible en mode d'enregistrement image par image, en mode d'enregistrement a intervalles, en mode ralenti et acceléré et en mode d'enregistrement continu de plan. Le camoscope quitte le mode d'enregistrement image par image, le mode d'enregistrement a intervalles, le mode ralenti et acceléré ou le mode d'enregistrement continu de plan des que vous selectionnez le mode de cache d'image. Le camoscope quitte automatiquement le mode de cache d'image des que vous selectionnez le mode d'enregistrement image par image, le mode d'enregistrement a intervalles, le mode ralenti et acceléré ou le mode d'enregistrement continu de plan.
- Les données stockées dans la mémoire de cache d'image sont effacées lorsque vous modifie les réglages de système, par exemple en scélectionnant un format video différent. Les données d'image d'avant la modification ne sont pas enregistrées même si vous démarrez l'enregistrement immédiatement après la modification. Le caméscope quitte automatiquement le mode de cache d'image.
- Il n'est pas possible de régler le mode de cache d'image pendant l'enregistrement.

1 Dans le menu de configuration, selectionnez OPERATION > Rec Function > Picture Cache Rec.

Pour en savoir plus sur le fonctionnement des menus, consultez « Opérations de base du menu de configuration » (page 115).

2 Tournez le bouton MENU pour selectionner [On] puis appuyez sur le bouton.

3 Sélectionnez [P. Cache Rec Time], tournez le bouton MENU pour

selectionner la durée de cache d'image souhaitatione puis appuyez sur le bouton.

Vous pouvez selectionner la durée parmi les éléments 0-2sec, 2-4sec, 4-6sec, 6-8sec, 8-10sec, 10-12sec, 12-14sec et 13-15sec.

Une fois configurés, les réglages du mode de cache d'image restent effectifs jusqu'à ce qu'ils soient modifiés.

Au lieu de suivre les étapes 1 et 2, vous pouvez également sélectionner le mode de cache d'image en utilisant un commutateur personnalisable auquel la fonction Picture Cache a ete attribuée (voir la page 176).

Traitement des données du caméoscope pendant l'enregistrement en mode de cache d'image

Les procédures d'enregistrement en mode de cache d'image sont fondamentalement les mêmes que les procédures d'enregistrement normales. Cependant, notez les différences suivantes relatives à la façon dont le caméscope traite les données video, temporelles et de sortie.

• Si vous démarrez l'enregistrement lorsque le support est en cours d'accès, le point de démarrage de la video réellement enregistrée peut être ultérieur à la durée de cache d'image actuellement indiquée. Etant donné que le déliait augmente au fur et à mesure que le nombre de plans enregistrés augmente, vous devez évier les opérations rapides de démarrage et d'arrêt de l'enregistrement en mode de cache d'image.
• Quel que soit le réglage du commutateur F-RUN/SET/R-RUN, le mode de défilament du générateur de code temporel interne est toujours F-RUN.
• En mode de cache d'image, vous ne pouvez pas régler les données temporelles en plaçant le commutateur F-RUN/SET/R-RUN sur SET. Pour régler les données temporelles, quitterze le mode de cache d'image.
• Si la capacité restante disponible sur le support dans le logement actuellément selectionné est inférieure à la durée de cache d'image, et si le support dans l'autre logement dispose d'une capacité suffisante, alors les données sont enregistrées sur le support dans l'autre logement.

Cependant, aucune donnée n'est enregistrée lorsqu'il n'y aaucun support dans l'autre logement et lorsque le support dans l'autre logement ne dispose pas d'une capacité restante suffisante. (Un message apparait dans le viseur

pour vous informer que la capacité restante n'est pas suffisante.)

• Les repères de prise de vue ne sont pas enregistrés s'ils sont régés avant l'opération de démarrage de l'enregistrement.
• Lorsque vous sélectionnez un format video qui prend en charge la sortie i.LINK HDV et executez une lecture d'un plan enregistré en mode de cache d'image, deux ou plusieurs prises avec la même image et le même code temporel se suivront peut-être.
• La sortie i.LINK est possible pendant l'enregistrement de cache d'image. Cependant, la durée de cache d'image est limitee.

Si I'alimentation est interrompue pendant I'enregistrement

• Si vous reglez le commutateur POWER du caméoscope sur OFF, le caméoscope est mis automatiquement hors tension après quelques secondes, pendant lesquelles le support est en cours d'accès pour enregistrer les données audio et video stockées dans la mémoire du caméoscope jusqu'à ce point.
• Si l'alimentation est interrompue en raison du retrait de la batterie, de la déconnexion du cable CC ou de la mise hors tension de l'adaptateur CA, alors les données audio et video stockées en mémoire sont perdues. Les données stockées en mémoire ne sont pas enregistrées. Assurez-vous d'éviter cela lorsque vous changez la batterie.

Enregistrement de video à intervals (fonction d'enregistrement à intervalles)

La fonction d'enregistrement à intervalles du caméoscope vous permet de capturer de la réserve à intervalles dans la mémoire interne du caméoscope. Cette fonction est une façon efficace de filmer des sujets se déplacant lentement. Lorsque vous démarrez l'enregistrement, le caméoscope enregistre automatiquement un nombre défini d'images à un intervalle défini.

Une fonction de pré-eclairage est disponible lorsque l'enregistrement a intervalles est activé.
Cette fonction allume automatiquement une lampe video avant le démarrage de l'enregistrement, ce qui vous permet d'enregistrer des images sous une lumière et avec une température de couleur stables.

Réglages d'enregistrement à intervalles et prise de vue

Remarques

• La fonction d'enregistrement à intervalles ne peut pas être utilisée en même temps que les fonctions de cache d'image, d'enregistrement image par image, de ralenti et acceléré et d'enregistrement continu de plan. Lorsque vous sélectionnez le mode d'enregistrement à intervalles, les fonctions de cache d'image, d'enregistrement image par image, de ralenti et acceléré et d'enregistrement continu de plan sont désactivées. Lorsque vous sélectionnez le mode de cache d'image, d'enregistrement image par image, de ralenti et acceléré ou d'enregistrement continu de plan, la fonction d'enregistrement à intervalles est désactivée.
• Les données stockées dans la mémoire de cache d'image sont effacées lorsque vous modifiez les réglages de système, par exemple en selectionnant un format video différent. Les données d'image d'avant la modification ne sont pas enregistrées même si vous démarrez l'enregistrement immédiatement après la modification. Le caméoscope quatre automatiquement le mode de cache d'image.
• Les réglages d'enregistrement à intervalles ne peuvent pas été modifiés pendant l'enregistrement.

• L'enregistrement à intervalles est désactiver lorsque les formats suivants sont sélectionnés.

• En mode FAT, SP 1440/59.94i ou SP 1440/50i, lorsque la sortie est reglee sur HD et OPERATION

Input/Output >i.LINK I/O dans le menu de configuration est regle sur [Enable]
- En mode FAT, SP 1440/23.98P (enregistrement d'ajustement)
- En mode UDF, HD420 HQ 1280×720/23.98P (enregistrement d'ajustement)
- Autre que HQ 1920/23.98P ou HQ 1280/23.98P, lorsque la sortie est reglee sur SD et OPERATION >Input/Output i.LINK I/O dans le menu de configuration est regle sur [Enable]

Pour configurer les réglages d'enregistrement à intervals

1 Sélectionnez OPERATION >Rec Function >Interval Rec dans le menu de configuration.

Pour en savoir plus sur le fonctionnement des menus, consultez « Opérations de base du menu de configuration » (page 115).

2 Tournez le bouton MENU pour sélectionner [On] puis appuyez sur le bouton.

Le caméscope passé en mode d'enregistrement à intervalles, l'indication «Interval » sur l'écran du viseur clignote. (L'indicateur de signalisation vert dans le viseur de la série HDVF clignote également.)

3 Sélectionnez [Number of Frames], tournez le bouton MENU pour sélectionner le nombre d/images à enregistrer en une prise, puis appuyez sur le bouton.

Vous pouvez selectionner parmi 1,3,6,9 ou parmi 2,6,12 lorsque le format video est regle sur 720/59.94P ou 720/50P).

4 Sélectionnez [Interval Time], tournez le bouton MENU pour sélectionner l'intervalle souhaité puis appuyez sur le bouton.

Vous pouvez selectionner parmi 1 a 10/15/ 20/30/40/50 sec, 1 a 10/15/20/30/40/50 min, 1 a 4/6/12/24 h.

5 Selon le besoin, sélectionnez [Pre-Lighting], tournez le bouton MENU pour sélectionner la durée d'éclairage avant le démarrage de l'enregistrement puis appuyez sur le bouton.

Vous pouvez selectionner parmi 1 a 10/15/ 20/30/40/50 sec, 1 a 10/15/20/30/40/50 min, 1 a 4/6/12/24 h.

Remarques

• Si vous souhaitez allumer la lampe video avant le démarriage de l'enregistrement, réglez le commutateur LIGHT du caméoscope sur [AUTO]. Le commutateur de la lampe video doit également être régle sur ON. Lorsque c'est fait, la lampe video s'allume et s'étéint automatiquement. Cependant, la lampe video reste allumée lorsque sa durée d'extinction est de cinq secondes ou moins.
• Si vous reglez le commutateur LIGHT sur [MANUAL] et le commutateur de la lampe video sur ON, la lampe video est toujours allumée. (Elle ne s'allume pas et ne s'éteint pas automatiquement.)

Le caméscope quitte le mode d'enregistrement à intervals lorsqu'il est mis hors tension, mais les réglages du nombre d'images, de l'intervalle et de pré-eclairage sont conservés. Vous n'aurez pas besoin de les régler de nouveau lors de la prochaine prise de vue en mode d'enregistrement à intervalles.

Pour filmer en mode d'enregistrement à intervals

Effectuez les préparations et configurez les réglages décrits dans « Opérations de base » (page 77), fixez le caméoscope pour l'immobiliser et commencez la prise de vue.

Au début de l'enregistrement, l'indication « Interval » du viseur passé du clignotement au continu, et « INT REC » et « ●INT STBY » apparaisent alternatively à la position de l'indication REC. Les indicateurs TALLY et l'indicateur de signalisation du panneau avant du viseur s'allument de la même façon que lors d'un enregistrement normal. (L'indicateur de signalisation vert dans le viseur clignote à des féquences élevées.)

Si vous utilisez la fonction de pré-éclairage, la lampe video s'allume avant le démarrage de l'enregistrement.

Pour arreter la prise de vue

Arrêtez l'enregistrement.

Lorsque la prise de vue se termine, les données video stockées en mémoire jusqu'à ce point sont écrites sur le support.

Pour quitter le mode d'enregistrement à intervals

Effectuez l'une des opérations suivantes.

• Reglez le commutateur POWER sur OFF.
• Avec le caméoscope en mode de veille d'enregistrement, réglez OPERATION >Rec Function >Interval Rec dans le menu de configuration sur « Off »

Restrictions pendant l'enregistrement

• Le connecteur i.LINK (HDV/DV) ne peut pas etre utilise.
• Quel que soit le réglage du commutateur F-RUN/SET/R-RUN, le mode de défilament du générateur de code temporel interne est toujours F-RUN.
  L'audio ne peut pas etre enregistré.
• Le passage en revue de l'enregistrement n'est pas possible.
• Si vous appuyez sur la touche SLOT SELECT, le caméoscope termine l'enregistrement du nombre d'images définit, créé un plan et passée à l'autre support. (Lorsque le mode d'enregistrement est UDF)
• Le verrouillage de la synchronisation n'est pas possible.

Si I'alimentation est interrompue pendant I'enregistrement

• Si vous reglez le commutateur POWER du caméscope sur OFF, le caméscope est mis automatiquement hors tension après quelques secondes, pendant lesquelles le support est en cours d'accès pour enregistrer les données audio et video stockées dans la mémoire du caméscope jusqu'à ce point.
• Si l'alimentation est interrompue en raison du retrait de la batterie, de la déconnexion du cordon d'alimentation CC ou de la mise hors tension de l'adaptateur CA, alors les données audio et video filmées jusqu'à ce point peuvent être perdues (maximum 10 secondes). Assurez-vous d'éviter cela lorsque vous changez la batterie.

Prise de vue d'animations image par image (fonction d'enregistrement image par image)

La fonction d'enregistrement image par image est utile pour filmer des animations image par image,

comme des animations de marionnettes ou personnes en argile.

A chaque fois que vous appuyez sur la touche de démarriage de l'enregistrement, le caméscope这部电影 un nombre défini d'images puis s'arrête.

Réglages d'enregistrement image par image et prise de vue

Remarques

• La fonction d'enregistrement image par image ne peut pas ettreutilisée en meme temps que les fonctions de cache d'image,d'enregistrement a intervalles, de ralenti et accelere et d'enregistrement continu de plan. Lorsque you selectionnez le mode d'enregistrement image par image,les fonctions de cache d'image, d'enregistrementa intervalles,de ralenti et accelere et d'enregistrement continu de plan sont desactivees. Lorsque you selectionnez le mode de cache d'image, d'enregistrementa intervalles,de ralenti et accelere ou d'enregistrement continu de plan,la fonction d'enregistrement image par image est desactivee.
• Les données stockées en mémoire sont effacées lorsque vous modifie les réglages de système, par exemple en selectionnant un format video différent. Les données d'image d'avant la modification ne sont pas enregistrées même si vous démarrez l'enregistrement immédiatement après la modification. Le caméoscope quitte automatiquement le mode d'enregistrement image par image.

• Les réglages d'enregistrement image par image ne peuvent pas été modifiés pendant l'enregistrement.
  L'enregistrement image par image est désactiver lorsque les formats suivants sont sélectionnés.

• En mode FAT, SP 1440/59.94i ou SP 1440/50i, lorsque la sortie est régée sur HD et OPERATION >Input/Output >i.LINK I/O dans le menu de configuration est régé sur Enable

• En mode FAT, SP 1440/23.98P (enregistrement d'ajustement)
• En mode UDF, HD420 HQ 1280x720/23.98P (enregistrement d'ajustement)
• Autre que HQ 1920/23.98P ou HQ 1280/23.98P, lorsque la sortie est reglee sur SD et OPERATION >Input/Output .LINK I/O dans le menu de configuration est regle sur Enable

Pour configurer les réglages d'enregistrement image par image

1 Sélectionnez OPERATION >Rec Function >Frame Rec dans le menu de configuration.

Pour en savoir plus sur le fonctionnement des menus, consultez « Opérations de base du menu de configuration » (page 115).

2 Tournez le bouton MENU pour selectionner [On] puis appuyez sur le bouton.

Le caméscope passe en mode
d'enregistrement image par image,
l'indication « Frame Rec » sur l'écran du
viseur clignote.
(L'indicateur de signalisation vert dans le
viseur de la série HDVF clignote également.)

3 Sélectionnez [Number of Frames], tournez le bouton MENU pour sélectionner le nombre d/images à enregistrer en une prise, puis appuyez sur le bouton.

Vous pouvez selectionner parmi 1,3,6,9 ou parmi 2,6,12 lorsque le format video est regle sur 720 / 59.94P ou 720 / 50P

Le caméscope quitte le mode d'enregistrement image par image lorsqu'il est mis hors tension, mais le réglage du nombre d'images est conservé. Vous n'aurez pas besoin de le régler de nouveaux lors de la prochaine prise de vue en mode d'enregistrement image par image.

Pour filmer en mode d'enregistrement image par image

Effectuez les préparations et configurez les réglages décrites dans « Opérations de base » (page 77), fixez le caméoscope pour l'immobiliser et commence la prise de vue.

Au début de l'enregistrement, l'indication « Frame Rec » du viseur passé du clignotement au continu, et « FRM REC » et « FRM STBY » apparaisent alternatively à la position de l'indication REC. Les indicateurs TALLY et l'indicateur de signalisation du panneau avant du viseur s'allument de la même façon que lors d'un enregistrement normal.

Pour arreter la prise de vue

Arrêtez l'enregistrement.

Lorsque la prise de vue se termine, les données video stockées en mémoire jusqu'à ce point sont écrites sur le support.

Pour quitter le mode d'enregistrement à intervals

Effectuez l'une des opérations suivantes.

• Reglez le commutateur POWER sur OFF.

• Avec le caméoscope en mode de veille d'enregistrement, réglez OPERATION >Rec Function >Interval Rec dans le menu de configuration sur « Off ».

Restrictions pendant l'enregistrement

• Le connecteur i.LINK (HDV/DV) ne peut pas etre utilise.
• Quel que soit le réglage du commutateur F-RUN/SET/R-RUN, le mode de défilament du générateur de code temporel interne est toujours R-RUN.
  L'audio ne peut pas etre enregistré.
• Le passage en revue de l'enregistrement n'est pas possible.
• Si vous appuyez sur la touche SLOT SELECT, le caméscope termine l'enregistrement du nombre d'images définit, créé un plan et passée à l'autre support.
• Le verrouillage de la synchronisation n'est pas possible.

Si I'alimentation est interrompue pendant I'enregistrement

• Si vous reglez le commutateur POWER du caméoscope sur OFF, le caméoscope est mis automatiquement hors tension après quelques secondes, pendant lesquelles le support est en cours d'accès pour enregistrer les données audio et video stockées dans la mémoire du caméoscope jusqu'à ce point.
• Si l'alimentation est interrompue en raison du retrait de la batterie, de la déconnexion du cordon d'alimentation CC ou de la mise hors tension de l'adaptateur CA, alors les données audio et video filmées jusqu'à ce point peuvent être perdues (maximum 10 secondes). Assurez-vous d'éviter cela lorsque vous changez la batterie.

Prise de vue avec ralenti et acceléré

Lorsque le caméscope est en mode HD et que le format video (voir la page 52) est régèle sur l'un des formats enumerated ci-dessous, vous pouvez indiquer une fréquence d'images d'enregistrement différente de la fréquence d'images de lecture.

Réglages de menu OPERATION >Format		Format écdo
Country	File System	HD System Line
NTSC	UDF 1080	HD422 50/29.97P
Area ou NTSC(J)		HD422 50/23.98P
Area		HD420
		HQ 1920/29.97P
		HD420
		HQ 1920/23.98P
	720	HD422 50/59.94P
		HD422 50/29.97P
		HD422 50/23.98P
	FAT 1080	HQ 1920/29.97P
		HQ 1920/23.98P
	720	HQ 1280/59.94P
		HQ 1280/29.97P
		HQ 1280/23.98P
PAL	UDF 1080	HD422 50/25P
Area		HD420
		HQ 1920/25P
	720	HD422 50/25P
		HD422 50/50P
	FAT 1080	HQ 1920/25P
	720	HQ 1280/50P
		HQ 1280/25P

En filmant avec une fréquence d'images différente de la fréquence d'images de lecture, vous pouvez obtenir des effets de ralenti et accéléré plus fluides que la lecture ralentie ou accélélée de contenu enregistré à la fréquence d'images normale.

Example

Lorsque le format video est HQ 1280/23.98P, you pouvez Broker des effets d'acceleré en réglant la fréquence d'images sur 1 à 23 et Broker des effets de ralenti en réglant la fréquence d'images sur 25 à 60.

Réglages de ralenti et accéléré et prise de vue

Remarques

• La fonction ralenti et acceléré ne peut pas être utilisée en même temps que les fonctions de cache d'image, d'enregistrement à intervalles, d'enregistrement image par image ou d'enregistrement continu de plan. Lorsque vous sélectionnez le mode ralenti et acceléré, les fonctions de cache d'image, d'enregistrement à intervalles, d'enregistrement image par image et d'enregistrement continu de plan sont désactivées.

Lorsque vous sélectionnez le mode de cache d'image, d'enregistrement à intervalles, d'enregistrement image par image ou d'enregistrement continu de plan, la fonction ralenti et accéléRED est désactivée.

• La fonction ralenti et accéléré est désactivée lorsque la fonction d'obturation lente (le viseur affiche « SLS ») est activée. La fonction d'obturation lente est désactivée lorsque la fonction ralenti et accéléré est activée.
• La fonction ralenti et acceléré est désactivée lorsque OPERATION >Input/Output >i.LINK I/O dans le menu de configuration est réglé sur [Enable]. Lorsque la fonction ralenti et acceléré est activée, i.LINK I/O est fixé sur [Disable].
• Les réglages de ralenti et accélérez ne peuvent pas être modifiés pendant l'enregistrement.

Pour configurer les réglages de ralenti et accéléRED

1 Sélectionnez OPERATION >Rec Function >Slow & Quick dans le menu de configuration.

Pour en savoir plus sur le fonctionnement des menus, consultez « Opérations de base du menu de configuration » (page 115).

2 Tournez le bouton MENU pour selectionner [On] puis appuyez sur le bouton.

Le caméoscope passe en mode ralenti et accéléré et l'indication « S&Q STBY » dans le viseur s'allume.

3 Sélectionnez [Frame Rate], tournez le bouton MENU pour sélectionner la fréquence d'images d'enregistrement puis appuyez sur le bouton.

La plage de réglage pour la fréquence d'images est la suivante.

Lignes de Fréquence d'images système

1080 Lorsque OPERATION >Format

Country dans le menu de configuration est régèle sur

[PAL Area] en mode UDF: 1 à 25

En mode FAT ou lorsque

OPERATION >Format >Country dans le menu de configuration est régé sur autre chose que

[PAL Area] en mode UDF: 1 à 30

720 Lorsque OPERATION >Format

Country dans le menu de configuration est régé sur

[PAL Area] en mode UDF: 1 à 50

OPERATION >Format >Country dans le menu de configuration est régle sur autre chose que

[PAL Area] en mode UDF: 1 à 60

Lorsque ces réglages sont configurés, la fréquence de système et la fréquence d'images apparaissent en haut de l'écran du viseur. Vous pouvez modifier la fréquence d'images tout en regardant l'affichage du viseur en tournant le bouton MENU.

Le réglage du mode ralenti et accélééré et la fréquence d'images sont conservés même après la mise hors tension du caméoscope.

Pour filmer en mode ralenti et acceléré

Filmez comme décrit dans « Opérations de base » (page 77).

Lorsque l'enregistrement démarre, l'indication « S&Q STBY » dans le viseur passée à l'indication « ●S&Q REC ». Les indicateurs TALLY et l'indicateur de signalisation du panneau avant du viseur s'allument de la même façon que lors d'un enregistrement normal.

Pour arreter la prise de vue

Arrêtez l'enregistrement.

Remarque

L'arrêt de l'enregistrement est plus long que la normale lorsque Frame Rate est régèle sur une valeur faible (pour une fréquence d'images faible).

Pour quitter le mode ralenti et acceléré

Avec le caméscope en mode de veille d'enregistrement, réglez OPERATION >Rec Function >Slow & Quick dans le menu de configuration sur [Off].

Restrictions pendant l'enregistrement

• Le connecteur i.LINK (HDV/DV) ne peut pas etre utilisé.
• Quel que soit le réglage du commutateur F-RUN/SET/R-RUN, le mode de défilament du générateur de code temporel interne est toujours R-RUN.
• L'audio ne peut pas etre enregistrer lorsque les fréquences d'images d'enregistrement et de lecture sont différentes.
• Le passage en revue de l'enregistrement n'est pas possible.
• Si vous modifie la fréquence d'images d'enregistrement pour une valeur plus rapide que la vitesse d'obturation actuelle, la vitesse d'obturation bascule sur la valeur la plus lente à laquelle la prise de vue est possible.

Exemple: si la fréquence d'images est 32 et la vitesse d'obturation 1/40 , et si vous modifiez la fréquence d'images à 55, la vitesse d'obturation passée à 1/60 .

Il n'est pas possible de selectionner une vitesse d'obturation plus lente que la fréquence d'images d'enregistrement.

• Le verrouillage de la synchronisation n'est pas possible.

Enregistrement avec la fonction d'enregistrement continu de plan

Un plan est normalement créé comme fichier indépendant chaque fois que vous lancez et arrêtez l'enregistrement. Mais cette fonction vous permet de lancer et d'arrêter l'enregistrement pendant l'enregistrement continu de plan, tant que la fonction reste activée. Ceci est utile lorsque vous ne souhaitez pas créé un grand nombre de petits plans, et lorsque vous souhaitez enregistrer sans soci de dépasser la limite de plans. Il reste facile de trouver le point de départ de l'enregistrement, parce qu'un repère de début d'enregistrement est enregistré au point de départ chaque fois que vous lancez l'enregistrement.

Réglages d'enregistrement continu de plan et prise de vue

Remarques

• La fonction d'enregistrement continue de plan ne peut pas ettreutilisée en meme temps que les fonctions de cache d'image, d'enregistrement a intervalles, d'enregistrement image par image et de ralenti et accelere.Lorsque you selectionnez le mode d'enregistrement continu de plan,les fonctions de cache d'image,d'enregistrementa intervalles, d'enregistrement image par image et de ralenti et accelere sont desactivees.Lorsque you selectionnez le mode de cache d'image,d'enregistrement image par image,d'enregistrementa intervalles ou de ralenti et accelere,la fonction d'enregistrement continu de plan est desactivee.
  -La fonction d'enregistrement continu de plan est
  désactivée lorsque le mode d'enregistrement est FAT.

Pour configurer les réglages d'enregistrement continu de plan

1 Sélectionnez OPERATION >Rec Function >Clip continuous Rec dans le menu de configuration.

Consultez « Opérations de base du menu de configuration » (page 115) pour plus d'informations sur les opérations de menu.

2 Tournez le bouton MENU pour selectionner [On] puis appuyez sur le bouton.

CONT s'affiche sur le viseur, et la fonction est activée.

Vous pouvez attribuer la fonction d'activation/de déactivation d'enregistrement continu de plan à l'un des commutateurs ASSIGN 1/2/3, à l'un des commutateurs ASSIGNABLE 4/5 et à la touche COLOR TEMP.

Pour les détails, consultez « Attribution de fonctions aux commuteurs personalisables » (page 176).

Pour filmer en mode d'enregistrement continu de plan

Filmez comme décrit dans « Opérations de base » (page 77).

Lorsque I'enregistrement demarre, I'indication Cont du viseur passe a I'indication REc

Les indicateurs TALLY et l'indicateur de signalisation du panneau avant du viseur s'allument de la meme facon que lors d'un enregistrement normal.

Remarque

Pendant l'enregistrement ou en mode de veille d'enregistrement (lorsque I'indication « Cont » est allumée), si vous retirez le support, la batterie ou la source d'alimentation, le support nécessite une restauration. Il n'est pas possible de restaurer le support sur un dispositif autre que ce camoscope.

Quittez le mode d'enregistrement continu de plan (voir la page 88) puis retirez le support.

Lorsque l'indication « Cont » clignote (à 1 clignotement/sec.), vous pouvez-retirer le support.

Pour arreter la prise de vue

Arretez I'enregistrement.

Remarque

Arrêtez l'enregistrement après un enregistrement continu de deux secondes ou plus.

Pour quitter le mode d'enregistrement continu de plan

Avec le caméscope en mode de veille d'enregistrement, réglez OPERATION >Rec Function >Clip Continuous Rec dans le menu de configuration sur [Off].

Restrictions pendant l'enregistrement

Un seul plan continu ne peut pas etre creé si vous effectuez l'une des opérations suivantes quand le camescope est en mode d'enregistrement ou de veille d'enregistrement (un nouveau plan est creeI lorsque vous lancez I'enregistrement suivant).

• Opération sur un plan (verrouillage, suppression ou renommage d'un plan)
• Changement du format d'enregistrement
• Réglage du commutateur POWER sur OFF
• Lecture
  Passage au mode de miniatures

Cadrage de prises de vue avec la fonction de mixage d'image gelée

La fonction de mixage d'image gelée vous permet de remplacer temporairement l' image actuelle de laamera par une image fixe (image gelée) extraite d'un plan filmé en mode HD. Cela facilité le cadrage de la prise.

Remarque

La fonction de mixage d'image gelée n'est pas disponible dans les cas suivants.

Lorsque le format d'enregistrement est SP 1080/23.98P (mode FAT) ou HQ 1280/23.98P (mode UDF)
- Lorsque les formats video de l'image enregistrée et de l' image de la camera sont différents
- Lorsque vous filmez en mode ralenti et accéléré ou en mode d'obturation lente
Lorsqu'il y a une entree i.LINK

Pour afficher une image de mixaged'image gelée

1 Executerz une lecture de plan ou un passage en revue de l'enregistrement d'un plan avec le même format que l'image de laamera.
2 Affichez l'image que vous souhaitez utiliser puis activez le commutateur personnalisable auquel la fonction Freeze Mix a ete attribuée.

L'imag de passage en revue de l'enregistrement est gelée et remplace l'imag de laamera.

Remarque

Les fonctions suivantes sont désactivées au moment du mixage d'image gelec.

• Opérations de menu
• Pendant l'affichage du grossissement de la mise au point
• Affichage de repère
• Affichage de zébrures
• Affichage de réglage du contour
• Affichage des détails du teint

Pour annuler l'affichage de mixaged'image gelée

Effectuez l'une des opérations suivantes.

• Appuyez de nouveau sur un commutateur personnalisable auquel la fonction Freeze Mix a été attribuée.
  L'affichage de mixage d'image gelée est annulé et l'affichage revient à l'image normale de laamera.
• Démarrez l'enregistrement (voir la page 77).
  L'enregistrement normal démarre.

Enregistrement de données proxy

UDF

Les données proxy sont constituées de données video (MPEG-4) et de données audio basse résolution (loi A) (video: 1,5 Mbps; audio: 64 Kbps par canal). Ces données proxy légères peuvent être utilisées de la même façon que les données originales, mais elles peuvent être transférées plus rapidement, pour une visualisation et un montage plus efficace. En mode UDF, les données proxy sont générées et enregistrées automatiquement lorsque vous enregistrés de la video et de l'audio lorsqu'un disque flash USB est raccordé au connecteur de dispositif externe. En chargeant les données proxy à partir du disque flash USB sur un ordinateur, vous pouvez vérifier rapidement le contenu enregistré ou effectuer un montage rapide en étant déconnecté.

Remarque

Ne mettez pas cet apparéil hors tension et ne retirez pas le disque flash USB lorsqu'le disque est en cours d'accès. Cela pourrait entraîner la perte de toutes les données enregistrées sur le disque flash USB.

Enregistrement de données proxy pendant l'enregistrement de plans

Vous pouvez enregistrer des données proxy sur un disque flash USB tout enregistrant des plans sur une carte mémoire SxS.

1 Reglez MAINTENANCE >USB >Memory Rec dans le menu de configuration sur [Enable].
2 Raccordez un disque flash USB formaté avec le système de fichiers FAT32 au connecteur de dispositif externe (voir la page 75).
3 Démarrez l'enregistrement.

Pendant que les données originales sont enregistrées sur une carte mémoire SxS, les données proxy sont sauvégardées dans le dossier \MSSONY\PRO\XDCAM\ MEMDISC\Proav-ID>, ayant été géné automatiquement (Proav-ID est un identifient défini dans le fjichier DISCMETA.XML sur la carte mémoire SxS).

Données proxy : sauvégardées dans \Sub\

Métadonnées: sauvégardées dans \Clip\

Pour arrêté l'enregistrement des données proxy

Pour arrêter l'enregistrement des données proxy uniquement, sans arrêter l'enregistrement des données originales, réglez MAINTENANCE >USB >Memory Rec dans le menu de configuration sur [Disable].

Si l'enregistrement échoue

Le message « USB Memory Error » apparait. Si l'enregistrement échoue parce que le disque flash USB est plein, le message « USB Memory Full » apparait.

Les données proxy sont sauvégardées dans la mémoire interne de cet apparéil. Si l'enregistrement échoue parce que le disque flash USB est défectueux ou pour toute autre raison, vous pouvez échanger le disque flash USB ou le raccorder de nouveau, puis réenregistrer les données proxy sauvégardées dans la mémoire interne.

Enregistrement de données proxy pour les plans existants

Vous pouvez enregistrer sur des disques flash USB des données proxy pour les plans contenus sur des cartes mémoire SxS.

Pour enregistrer des données proxy pour tous les plans.

1 Reglez MAINTENANCE >USB >Memory Rec dans le menu de configuration sur [Enable].

2 Raccordez un disque flash USB formaté avec le système de fichiers FAT32 au

connecteur de dispositif externe (voir la page 75).

3 Insérez une carte mémoire SxS contenant des plans enregistrés.
4 Sélectionnez MAINTENANCE >USB > Copy All Clips dans le menu de configuration et appuyez sur le bouton MENU.
5 Tournez le bouton MENU pour selectionner [Execute] puis appuyez sur le bouton.

L'enregistrement des données proxy démarre.

Le message « Copy All Clips Done » apparait lorsque I'enregistrement est terminé.

Pour vous positionner sur un plan et enregistrer ses données proxy

1 Reglez MAINTENANCE >USB >Memory Rec dans le menu de configuration sur [Enable].
2 Raccordez un disque flash USB formaté avec le système de fichiers FAT32 au connecteur de dispositif externe (voir la page 75).
3 Insérez une carte mémoire SxS contenant des plans enregistrés.
4 Positionnez-vous sur le plan pour lequel vous souhaitez enregistrer des données proxy.
5 Sélectionnéz MAINTENANCE >USB > Copy Current Clip dans le menu de configuration et appuyez sur le bouton MENU.
6 Tournez le bouton MENU pour selectionner [Execute] puis appuyez sur le bouton.

L'enregistrement des données proxy démarre.

Le message « Copy Current Clip Done » apparait lorsque I'enregistrement est terminé.

Suppression de toutes les données proxy d'un disque flash USB

Vous pouvez supprimer toutes les données proxy.
contenues dans le dossier \MSSONY\PRO\
XDCAM\MEMDISC en supprimant le dossier.

1 Reglez MAINTENANCE >USB >Memory Rec dans le menu de configuration sur [Enable].
2 Raccordez un disque flash USB contenant des données proxy au connecteur de dispositif externe.
3 Sélectionnez MAINTENANCE >USB > Del All Memory Clips dans le menu de configuration et appuyez sur le bouton MENU.
4 Tournez le bouton MENU pour sélectionner [Execute] puis appuyez sur le bouton.

La suppression du dossier démarre.
Le message « Delete All Clips Done »
apparait lorsque la suppression est terminée.

Opérations sur les métadonnées de planification

Les données de planification sont des informations sur les plans de tournage et d'enregistrement, enregistrées dans un fichier XML.

Example de fichier de métadonnées de planification

Vous pouvez filmer avec des noms de plans et des noms de repères de prise de vue définis à l'avance dans un fichier de métadonnées de planification. Cet appeareil peut afficher les noms de plans et les noms de repères de prise de vue définis dans les langues suivantes.

Anglais
Chinois
- Allemand
- Français 1)
Italien
- Espagnol
- Néerlandais 1)
- Portugalais
- Suédois
Norvégien
Danois
- Finnois 1)

1) Certains caractères sont affichés différemment mais sous forme de caractères similaires.

Remarque

Si vous définisse des noms de plans et des nombres de repères de prise de vue dans des langues autres que celles ci-dessus, il se peut qu'ils ne s'affichent pas sur l'écran du viseur ou l'écran du moniteur LCD.

Sur le moniter LCD (avec le mode d'affichage regle sur STATUS), seuils des caractères alphanumerices et des symboles peuvent etre affichés.

Chargement d'un fichier de métadonnées de planification dans la mémoire interne du caméscope

Pour enregistrer des métadonnées de planification en même temps que l'enregistrement de plans, vous doivent charger un fichier de métadonnées de planification dans la mémoire du caméoscope avant de filmer.

Il y a deux fon ons de charger des fichiers.

• Chargez un fichier ayant ete ecrit dans les repertoires suivants d'une carte memoire SxS ou d'un disque flash USB.

Mode d'enregistre-ment	Support Répertoire dans lequel les fichiers sont écrites
FAT Carte mémoire	BPAV/General/
SxS	Sony/Planning
SDHC PRIVATE/SONY/
BPAV/General/
Sony/Planning
UDFCarte mémoire	General/Sony/
SxS	Planning
Disque flash
USB

• Lorsqu'une connexion Wi-Fi est établie entre le caméscope et un ordinateur, utilisez le menu Web intégré au caméscope depuis un ordinateur pour transférer un fichier.

Pour plus de détails sur la façon d'utiliser le menu Web pour charger un fichier de métadonnées de planification, reportez-vous au Supplément fourni sur le CD-ROM (étiquete « Manuals for Solid-State Memory Camcorder »).

Pour charger un fichier de métadonnées de planification par une opération de menu

Executez les procedures suivantes avec OPERATION > Planning Metadata dans le menu de configuration.

Pour charger un fichier sur une carte mémoire SxS

1 Insérez une carte mémoire SxS dans le logement pour carte mémoire A ou B et réglez Load/Slot(A) ou Load/Slot(B) sur [Execute].

Une listedefichiersapparait.

Remarque

La liste de fichiers affiche jusqu'à 64 fichiers. Mème si le nombre total de fichiers de métadonnées de planification est de 64 ou moins, il se peut que tous les fichiers de métadonnées de planification n'apparaissent pas si le réseau dans lequel ils se trouvent sur la carte mémoire SxS (General/Sony/ Planning) contient 512 fichiers ou plus.

2 Tournez le bouton MENU pour selectionner un fjichier à charger puis appuyez sur le bouton MENU.

Pour charger un fichier sur un disque flash USB (en mode UDF)

1 Raccordez un disque flash USB formaté avec le système de fichiers FAT32 au connecteur de dispositif externe (voir la page 75).

Une listedefichiersapparait.

Remarque

La liste de fichiers affiche jusqu'à 64 fichiers. Mème si le nombre total de fichiers de métadonnées de planification est de 64 ou moins, il se peut que tous les fichiers de métadonnées de planification n'apparaissent pas si le réseau dans lequel ils se trouvent sur le disque flash USB (General/Sony/ Planning) contient 512 fichiers ou plus.

2 Tournez le bouton MENU pour selectionner un fichier à charger puis appuyez sur le bouton MENU.

Pour afficher les informations détaillées des métadonnées de planification

Après avoir charge les métadonnées de planification dans cet apparéil, vous pouvez vérifier les informations détaillées qu'il contient, comme les noms de fichiers, la date et l'heure de création et les titres.

1 Dans OPERATION >Plan.Metadata >Properties du menu de configuration, selectionnez [Execute].
2 Tournez le bouton MENU pour selectionner [Execute] puis appuyez sur le bouton.

La liste PLANNING METADATA PROPERTIES apparait.

La liste contient les informations suivantes.

Élement Informations
File Name Nom du fichier
Assign ID Identifient attribué
Created Date et heures de création
Modified Date et heures de la dernière modification
Modified by Nom de la personne qui a modifié le fichier
Title Titre 1 spécifique dans le fichier (nom de plan au format ASCII)
Title2 Titre 2 spécifique dans le fichier (nom de plan au format UTF-8)
Material Gp Nombre de plans dans le groupe de données a)
Shot Mark0 à Shot Mark9	Noms définis dans le fichier pour Shot Mark 0 à Shot Mark 9

a) Groupe de données : un groupe de plans enregistrés avec les mêmes données de planification.

Vous pouvez tournier le bouton MENU pour faire defiler la liste.

Après avoir tourné le bouton MENU pour sélectionner un élément, vous pouvez appuyer sur la touche SET pour afficher uniquement l'élement sélectionné.

Pour effacer les métadonnées de planificationChargees

1 Dans OPERATION >Plan.Metadata >Clear du menu de configuration, selectionnez [Execute].
2 Tournez le bouton MENU pour selectionner [Execute] puis appuyez sur le bouton.

La suppression du fichier démarre.

Le message « Clear Planning Metadata File OK » apparait lorsque la suppression est terminée.

Définition des noms de plans dans les métadonnées de planification

Les deux types suivants de chaînes de nom de plan peuvent être écrites dans un fjichier de métadonnées de planification.

• Le nom au format ASCII qui apparait dans le viseur
• Le nom au format UTF-8 qui est enregistré en fait comme nom de plan

Vous pouvez selectionnerquel type de nom de plan est affiché à l'aide de OPERATION >Planning Metadata > Clip Name Disp dans le menu de configuration.

Lorsqu'un nom de plan est regle avec les métadonnées de planification, le nom est affché sous l'indication de profondeur de champ sur l'écran du viseur.

Remarque

Lorsque vous définisse aussi bien le nom au format ASCII que le nom au format UTF-8 avec les métadonnées de planification, la chaine au format UTF-8 est utilisé comme chaine de nom de plan. Si vous définisse le nom au format ASCII ou le nom au format UTF-8 avec les métadonnées de planification, le nom au format défini est affché bien qu'il n'ait pas eté sélectionné par un réglage de menu.

Exemple de chaîne de nom de plan

Utilisez un éditeur de texte pour modifier les deux champs dans la balise
