Caractéristique	Détails
Type de caméscope	Caméscope professionnel
Capteur	Capteur CMOS Exmor
Résolution vidéo	4K (3840 x 2160)
Fréquence d'images	24p, 30p, 60p
Zoom optique	Zoom 12x
Stabilisation d'image	Stabilisation optique
Formats d'enregistrement	XAVC, AVCHD, MP4
Connectivité	HDMI, USB, Wi-Fi, NFC
Écran	Écran LCD tactile de 3,5 pouces
Autonomie de la batterie	Environ 2 heures
Poids	Environ 1,5 kg
Maintenance	Nettoyage régulier de l'objectif et du capteur recommandé
Sécurité	Éviter l'exposition à l'eau et à l'humidité
Accessoires inclus	Batterie, chargeur, câble HDMI
Garantie	2 ans

FOIRE AUX QUESTIONS - PMWF3K SONY

Comment allumer le SONY PMWF3K ?

Appuyez sur le bouton d'alimentation situé sur le côté du caméscope pendant quelques secondes jusqu'à ce que le témoin d'alimentation s'allume.

Comment transférer des vidéos sur mon ordinateur ?

Connectez le caméscope à votre ordinateur à l'aide du câble USB fourni. Assurez-vous que le caméscope est allumé et sélectionnez le mode de transfert de fichiers sur l'écran.

Pourquoi mon caméscope ne s'allume pas ?

Vérifiez d'abord que la batterie est complètement chargée. Si la batterie est chargée et qu'il ne s'allume toujours pas, essayez de retirer et de réinsérer la batterie.

Comment changer la résolution d'enregistrement ?

Accédez au menu des paramètres, sélectionnez 'Qualité vidéo' et choisissez la résolution souhaitée parmi les options disponibles.

Mon caméscope ne fait pas de son, que faire ?

Vérifiez que le microphone n'est pas désactivé dans les paramètres audio. Assurez-vous également que le volume est suffisamment élevé.

Comment nettoyer l'objectif du SONY PMWF3K ?

Utilisez un chiffon en microfibre doux pour essuyer l'objectif. Évitez d'utiliser des produits chimiques qui pourraient endommager le verre.

Comment réinitialiser les paramètres d'usine ?

Accédez au menu des paramètres, puis sélectionnez 'Réinitialiser les paramètres' pour restaurer les paramètres d'usine par défaut.

Comment prolonger la durée de vie de la batterie ?

Éteignez le caméscope lorsqu'il n'est pas utilisé, réduisez la luminosité de l'écran et évitez d'utiliser des fonctionnalités gourmandes en énergie lorsque cela n'est pas nécessaire.

Puis-je utiliser un microphone externe avec le SONY PMWF3K ?

Oui, le caméscope est équipé d'une prise pour microphone externe. Assurez-vous de sélectionner le bon paramètre audio dans le menu.

Comment mettre à jour le firmware du caméscope ?

Visitez le site officiel de Sony, téléchargez la dernière version du firmware pour votre modèle, puis suivez les instructions pour l'installation.

MODE D'EMPLOI PMWF3K SONY

Avant d'utiliser l'appareil, veuilles zire attentivement ce manuel et le conserver pour future referece.

AVERTISSEMENT

Afin de réduire les risques d'incendie ou d'électrocution, ne pas exposer cet apparéil à la pluie ou à l'humidité.
Afin d'écarter tout risque d'électrocution, garder le coffret fermé. Ne confier l'entretien de l' apparéil qu'à un personnel qualifié.

IMPORTANT

La plaque signalétique se situe sous l'appareil.

AVERTISSEMENT

Une pression acoustique excessive en provenance des écouteurs ou du casque peut provoquer une baisse de l'acuité auditive.

Pour utiliser ce produit en toute sécurité, evitez l'écoute prolongée à des pressions sonores excessives.

Pour les clients au Canada

Cet appeareil numérique de la classe A est conforme à la norme NMB-003 du Canada.

Pour les clients en Europe

Ce produit portant la marque CE est conforme à la Directive sur la compatibilité electromagnétique (EMC) émise par la Commission de la Communauté française.

La conformité à cette directive implique la conformité aux normes européennes suivantes :

EN55103-1:Interférences electromagnétiques (emission)
- EN55103-2: Sensibilité electromagnetique (immunité)

Ce produit est prévu pour être utilisé dans les environnementés electromagnétiques suivants : E1 (résidentiel), E2 (commercial et industrié lègère), E3 (urbain extérieur) et E4 (environnement EMC contrôle, ex. studio de télévision).

Le fabricant de ce produit est Sony Corporation, 1-7-1 Konan, Minato-ku, Tokyo, 108-0075 Japon.

Le représentant autorisé pour EMC et la sécurité des produits est Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327

Stuttgart, Allemagne. Pour toute question concernant le service ou la garantie, veuilles consulter les adresses indiquées dans les documents de service ou de garantie séparés.

Table des matieres

Généralités

Caractéristiques 9

Utilisation du calculiel 12

Lecture des manuels sur CD-ROM 12

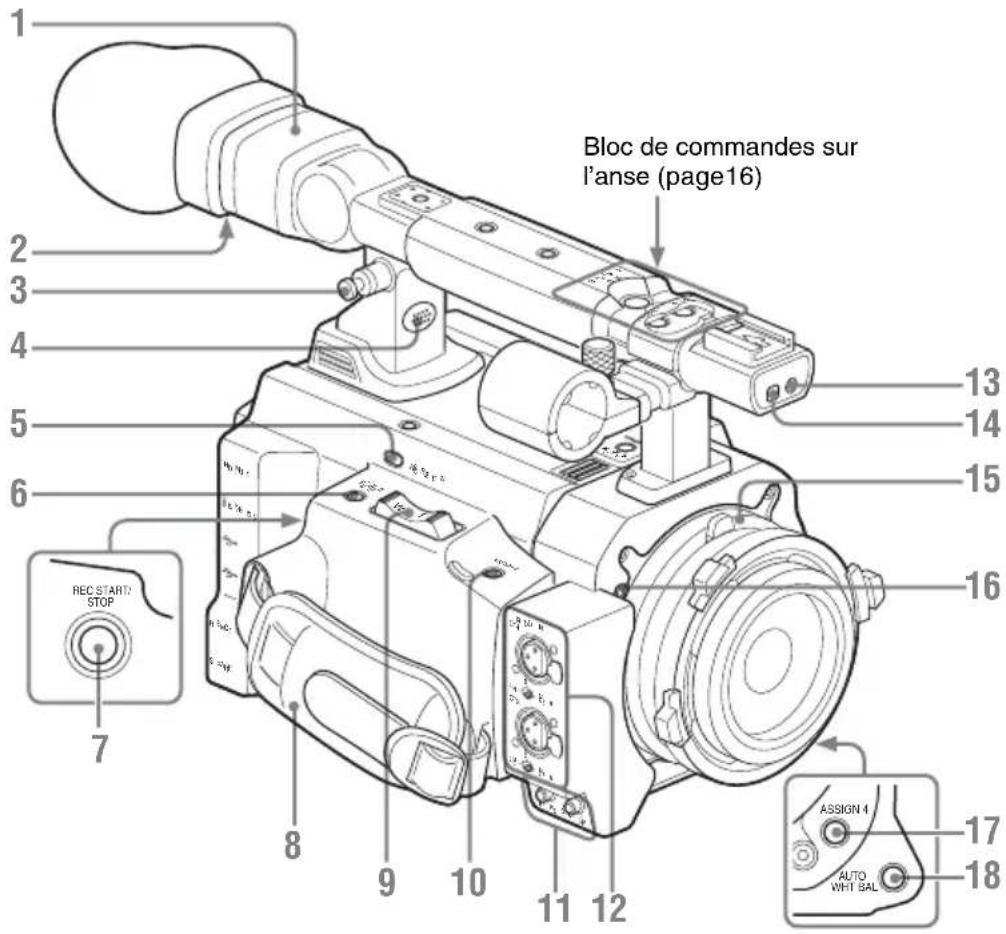

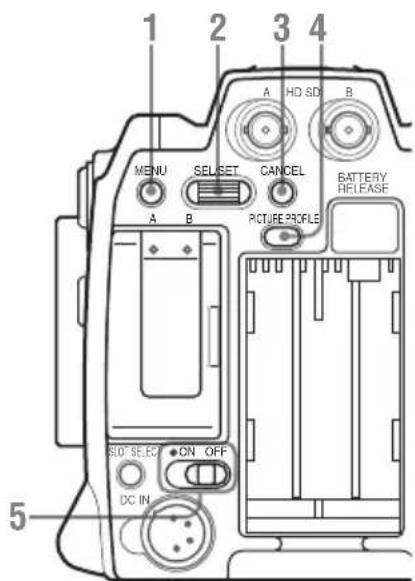

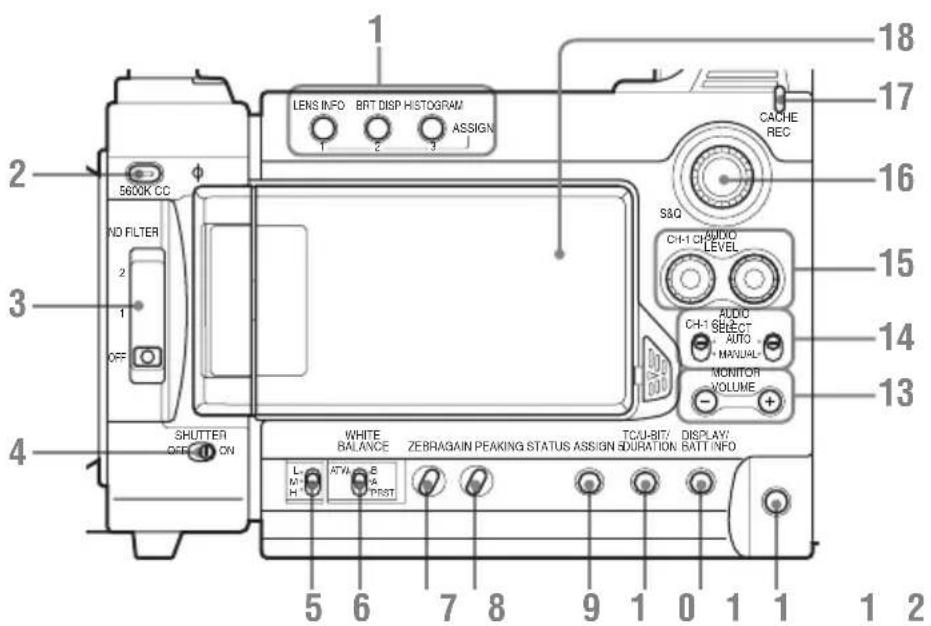

Identifications des pieces 13

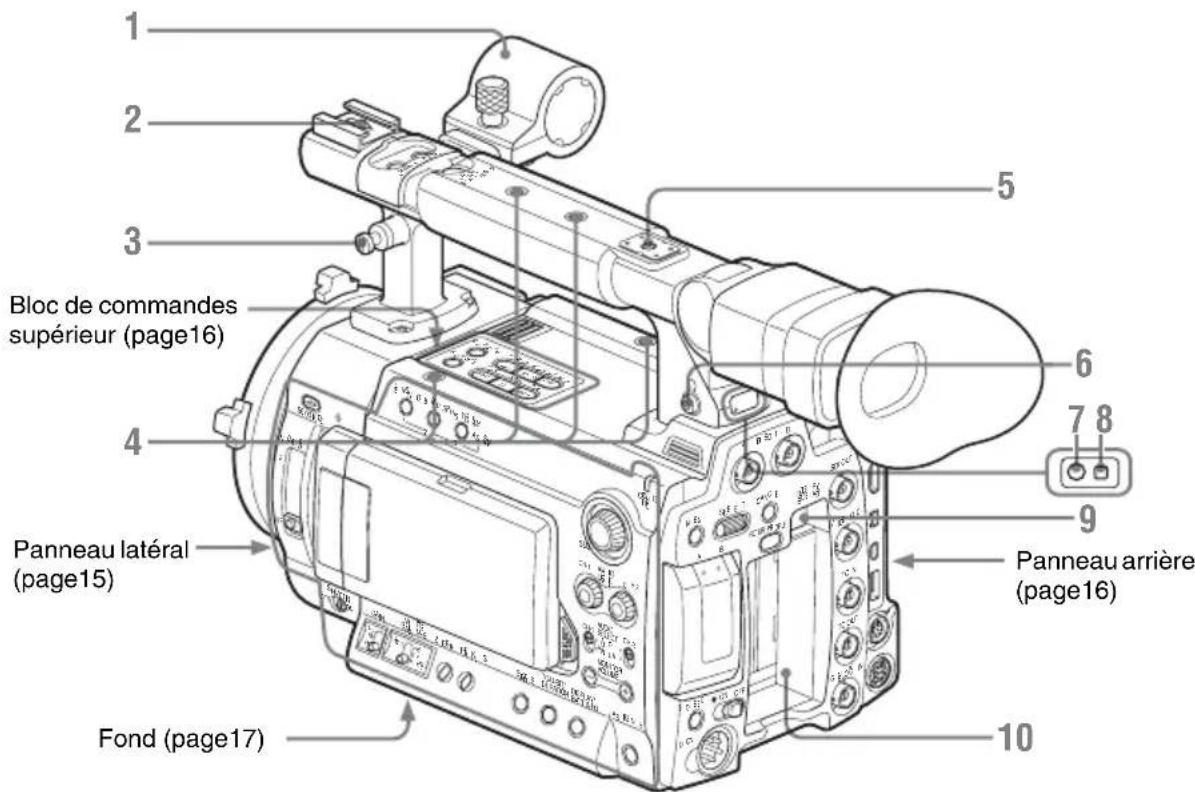

Camescope 13

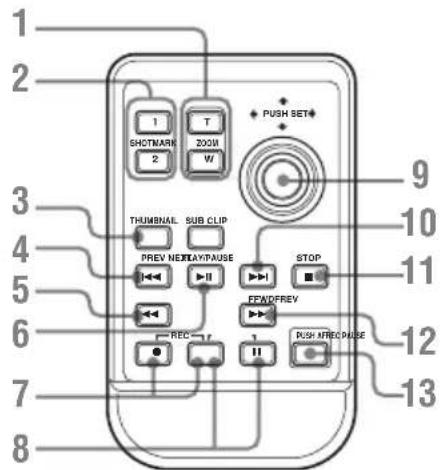

Télécommande IR (fournie) 18

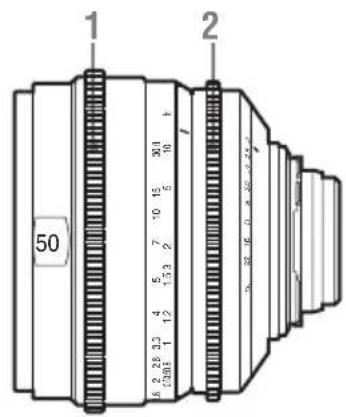

Objectifs (fournis avec le PMW-F3K) 18

Indications à l'écran 19

Indications en mode d'enregistrement/affichage E-E 19

Préparatifs

Alimentation 21

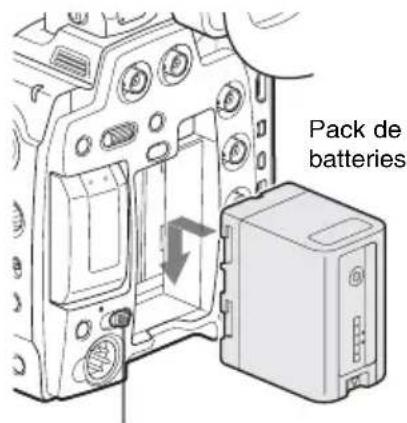

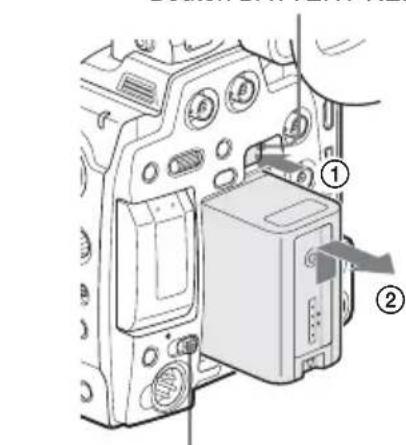

Utilisation d'un pack de batteries 21

Utilisation de l'alimentation secteur (Alimentation DC IN) 23

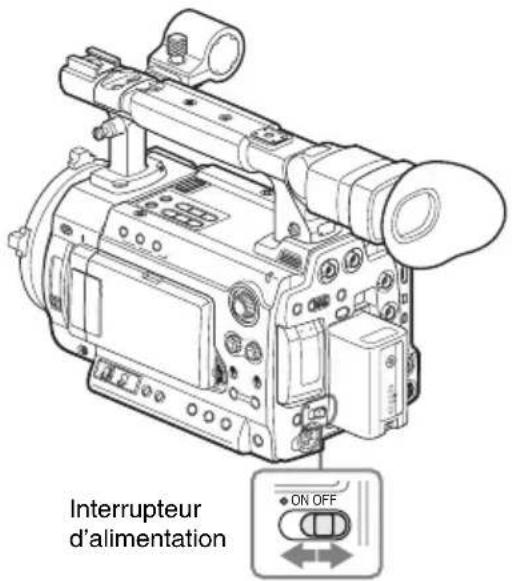

Mise sous tension 23

Mise hors tension 23

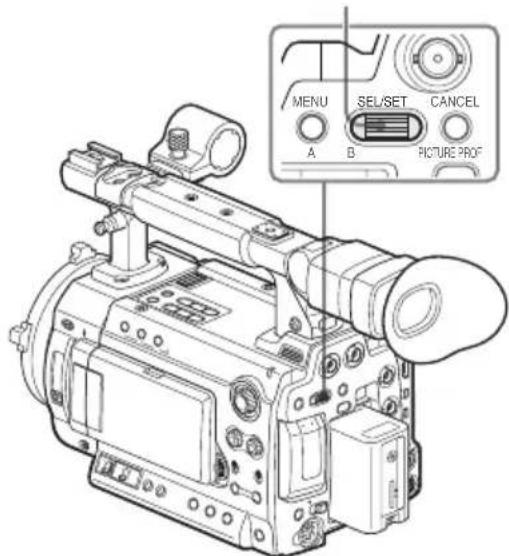

Réglage de la zone d'utilisation et de l'horloge 24

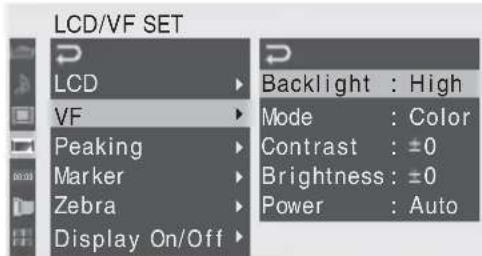

Réglage du moniteur LCD et du viseur 25

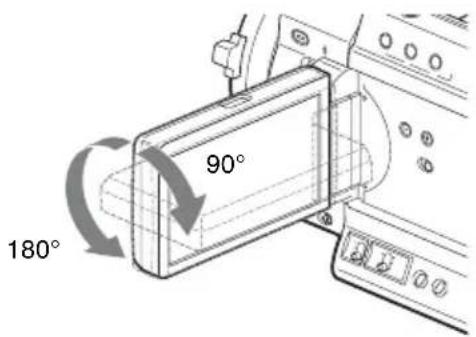

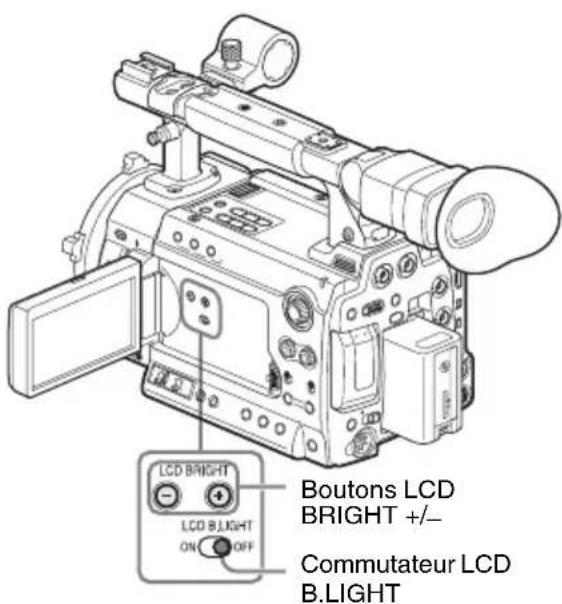

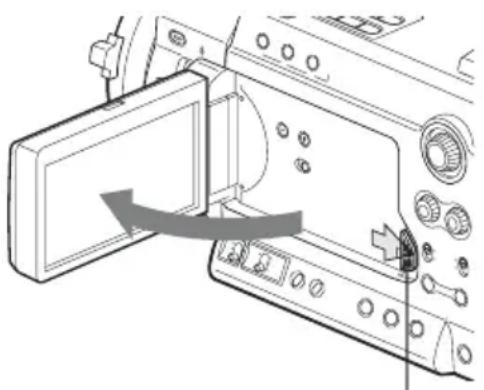

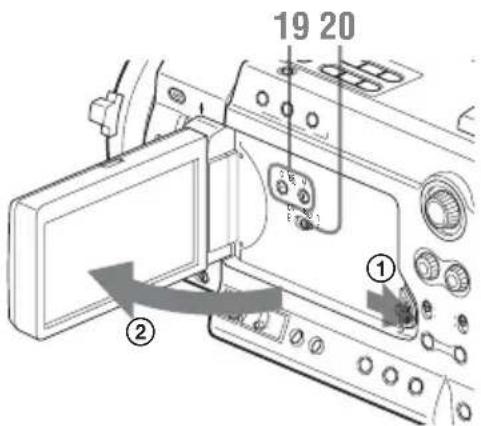

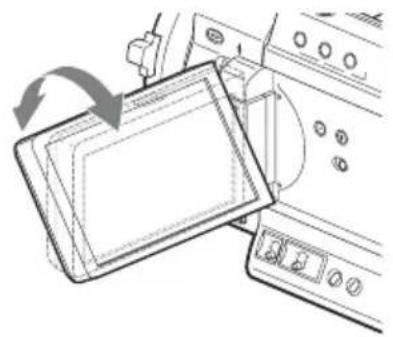

Réglagedu moniteur LCD 25

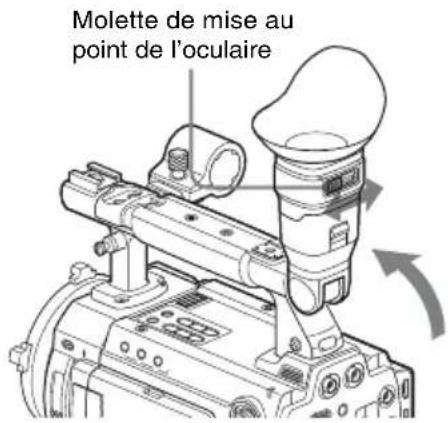

Réglage du viseur 27

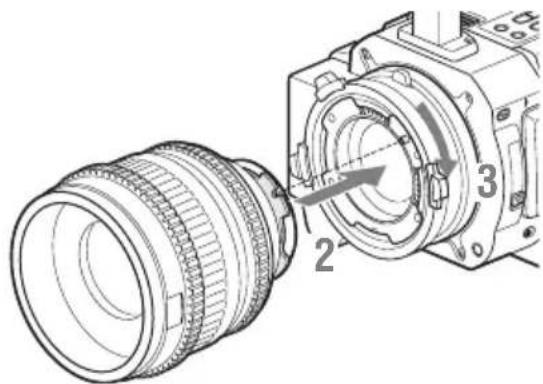

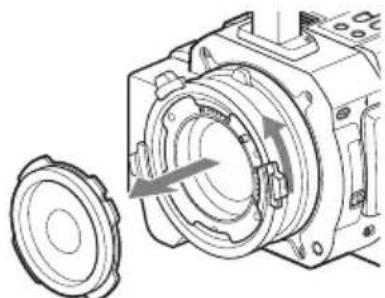

Fixation d'un objectif 29

Fixation d'un objectif 29

Réglage de la longueur fiscale de collerette 30

Utilisation des fichiers d'objectif 32

Fixation du microphone 32

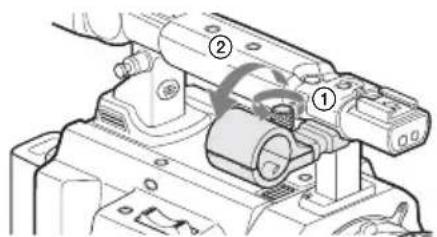

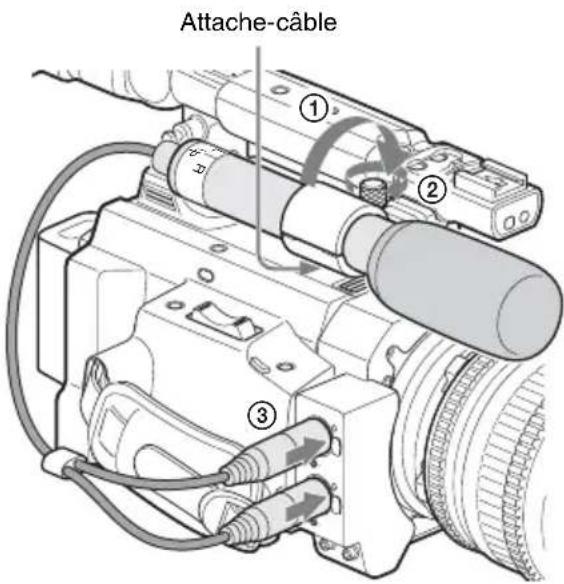

Utilisation du microphone fourni 32

Utilisation d'entrées externes ou de microphones en option 33

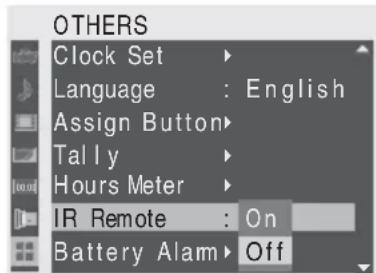

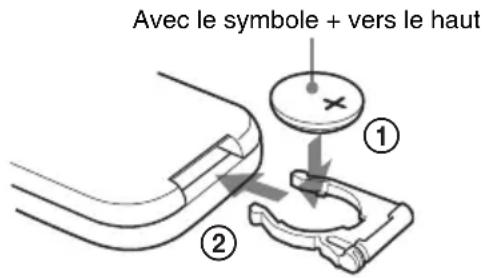

Utilisation de la télécommande IR 34

Utilisation des cartes mémoire SxS 35

Au sujet des cartes mémoire SxS 35

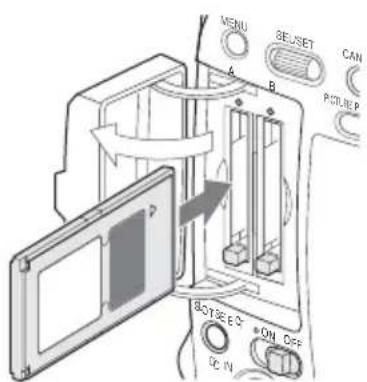

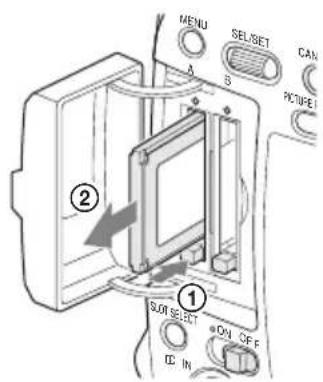

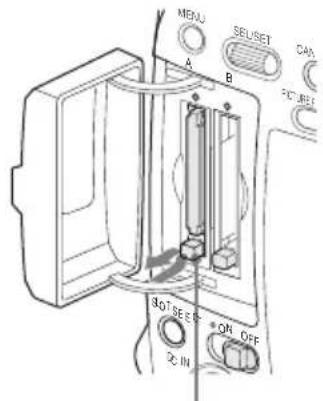

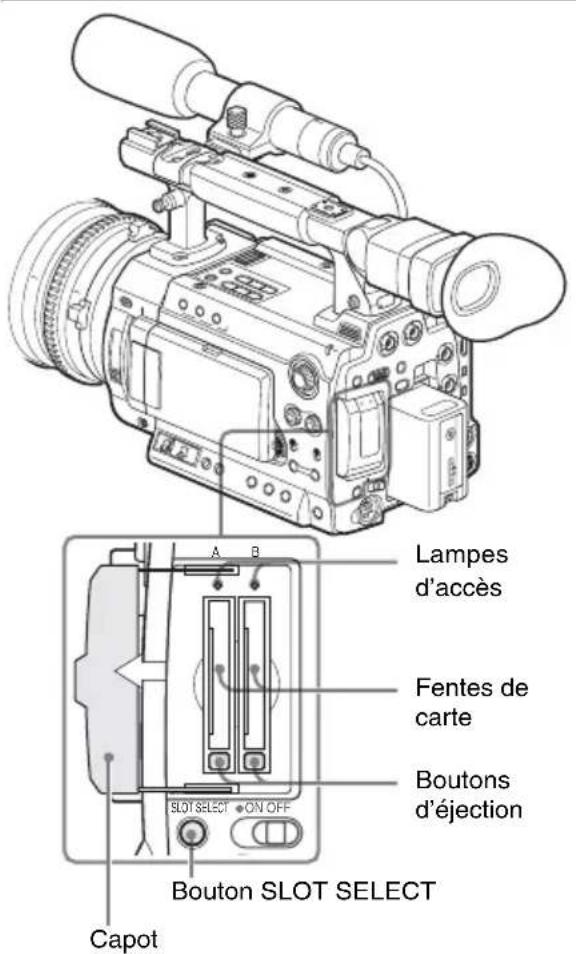

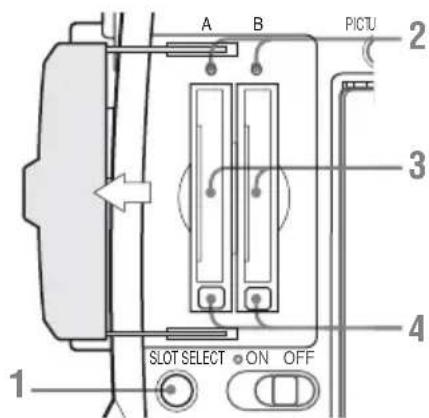

Insertion/retrait d'une carte mémoire SxS 37

Selection alternative des cartes mémoire SxS 38

Formatage d'une carte mémoire SxS 38

Contrôle du temps d'enregistrement restant 38

Restauration d'une carte mémoire SxS 39

Enregistrement

Procedure d'utilisation de base 41

Selectionner le format video 43

Formats selectionnables 43

Basculer entre HD et SD 44

Modifier le format 44

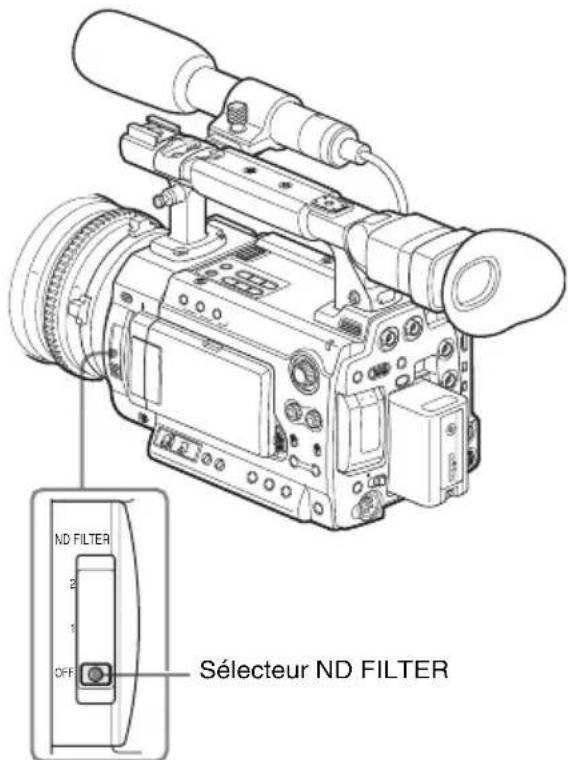

Basculer d'un filtré ND à un autre 45

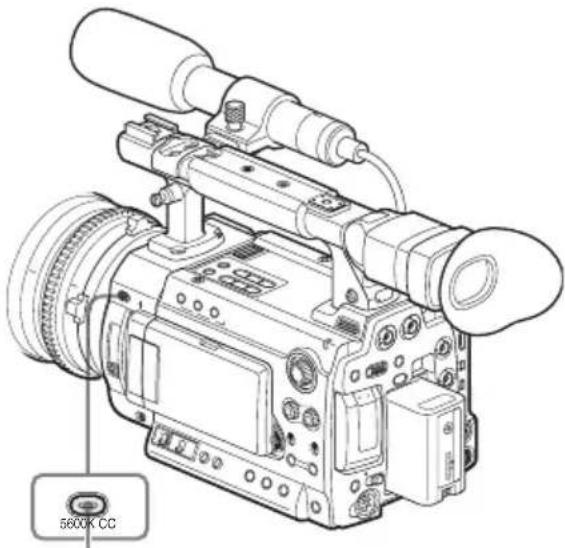

Utiliser le filtré 5600K CC 46

Ajuster la balance des blancs 46

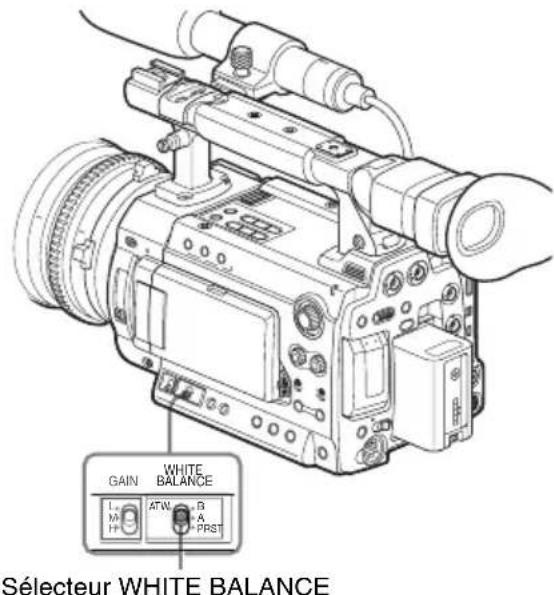

Selectionner le mode de réglage 47

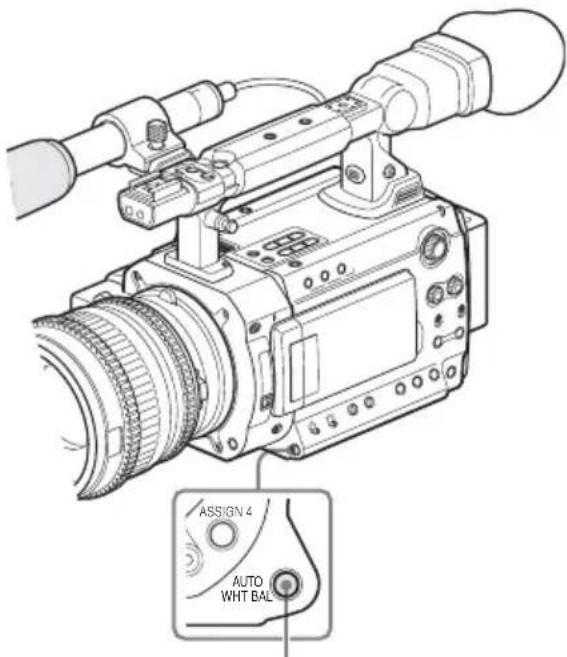

Exécuter balance des blancs automatique 47

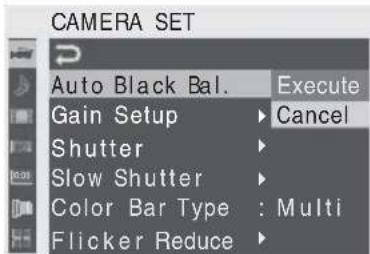

Ajuster la balance des noirs 48

1 Afficher les marqueurs et les motifs zèbre 493

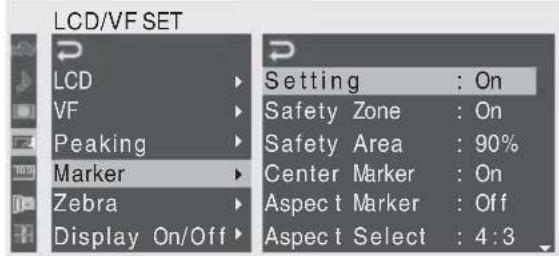

Afficher les marqueurs 49

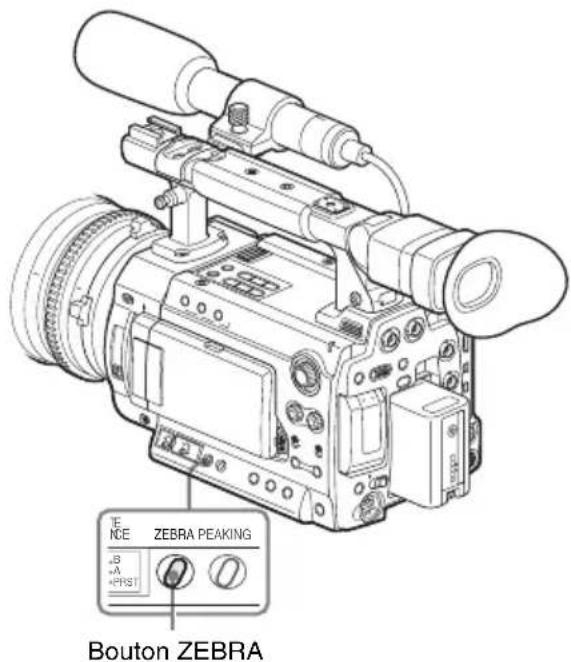

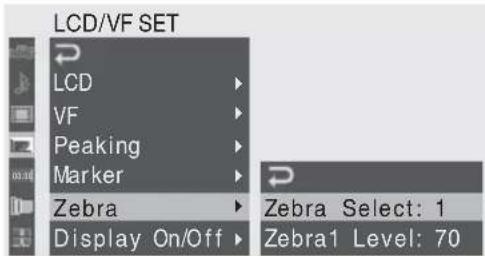

Afficher les motifs zèbre 50

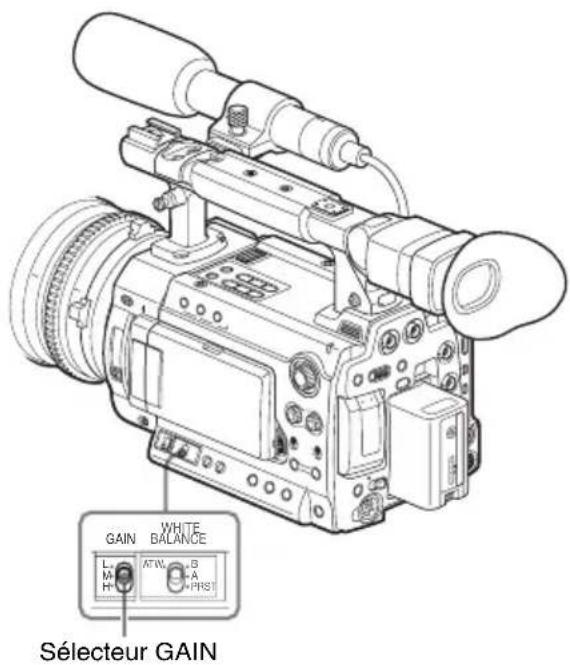

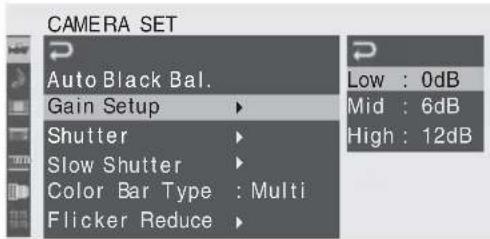

Régler le gain 51

Enregisterr avec gain fixe 51

Enregister en mode AGC 51

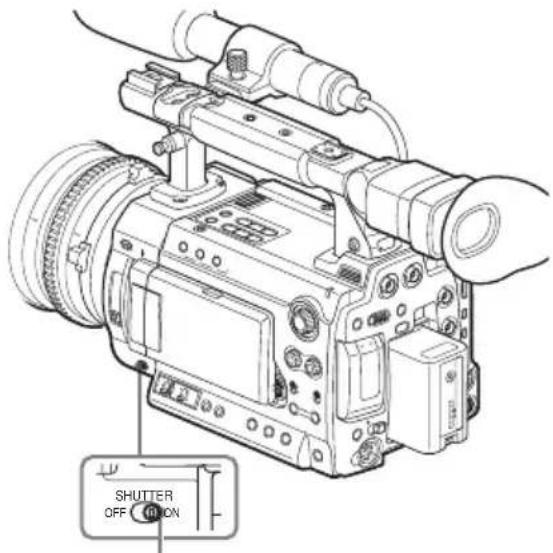

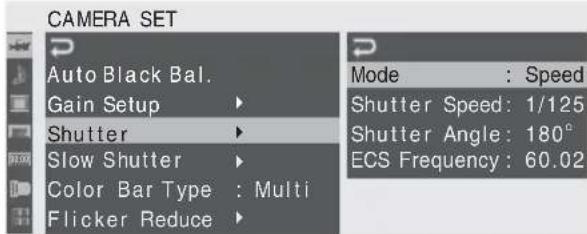

Régler l'obturateur électronique 52

Prise de vue en mode obturateur automatique 52

Prise de vue en mode obturator fixe 52

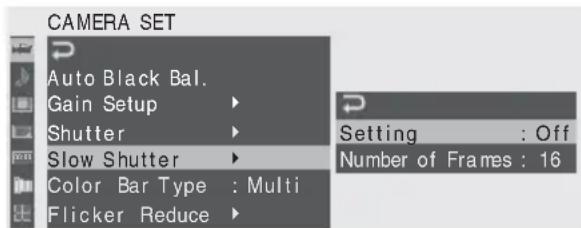

Prise de vue en mode obturateur lent 53

Régler le diaphragme 54

Régler le zoom 54

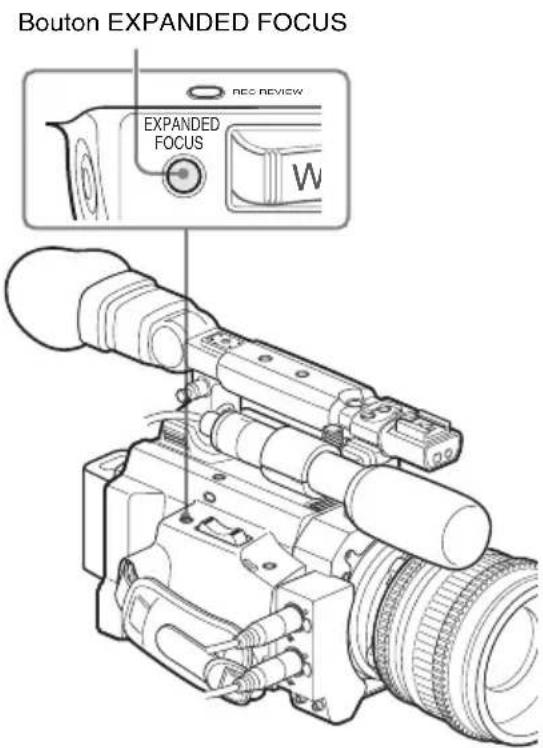

Régler la mise au point 55

Réduire le scintillage 56

Régler les données temporelles 57

Modes de fonctionnement du code temporel 57

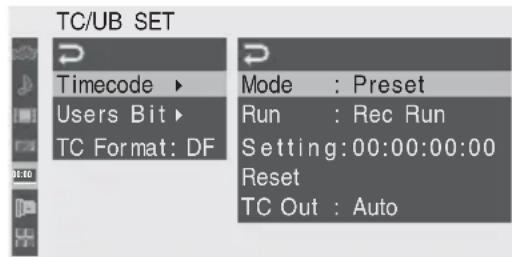

Regler le code temporel 58

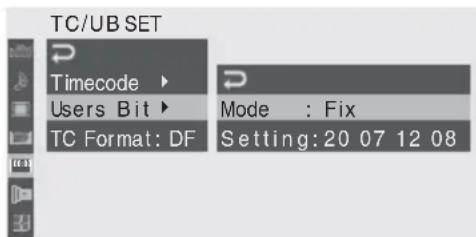

Regler les bits d'utilisateur 59

Afficher les données temporelles 59

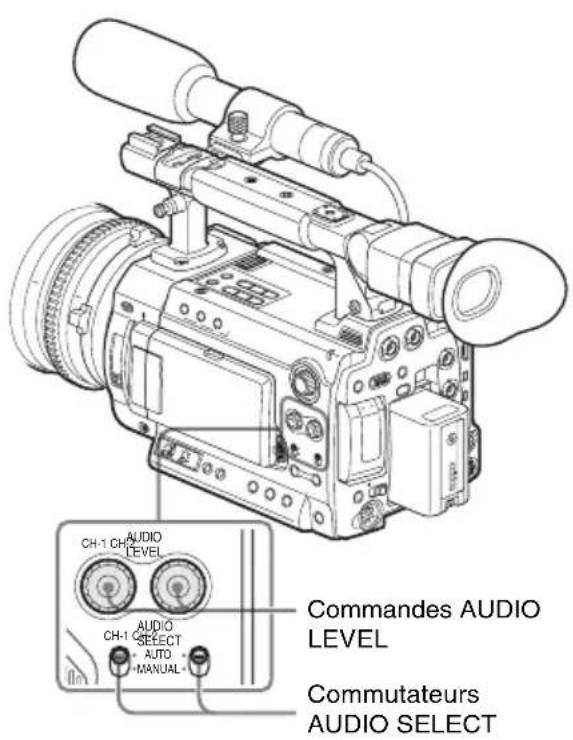

Enregister des signaux audio 60

Régler les niveaux d'enregistrement audio 60

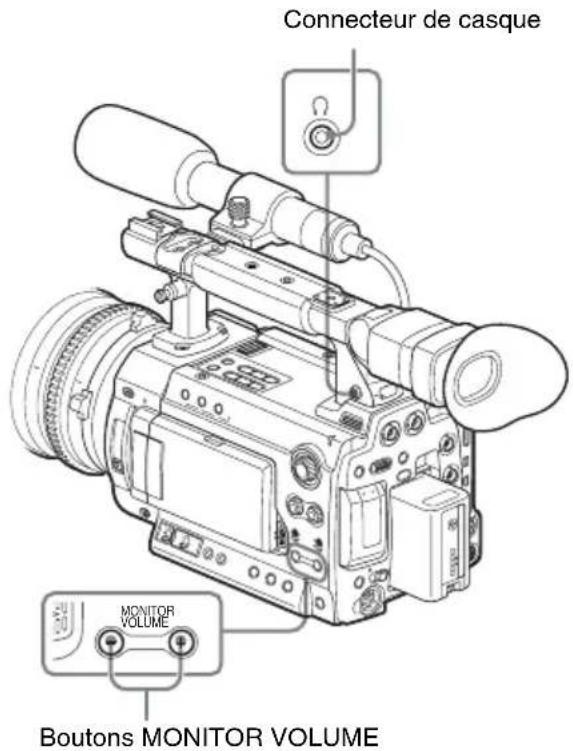

Contrcler l'audio 61

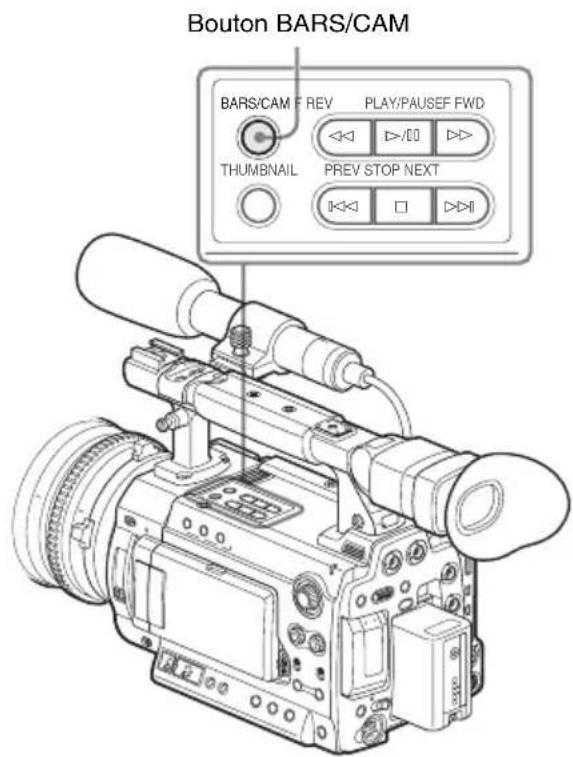

Emettre les barres de couleur et la tonalité de
réference 61

Enregister des repères de prise de vue 62

Ajout de la marque OK 63

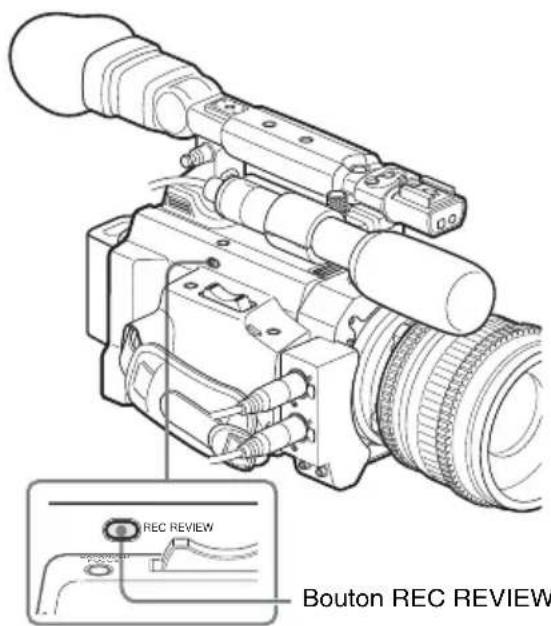

Rec Review 64

Changer les fonctions des boutons assignable 65

Enregistrement à intervalles 67

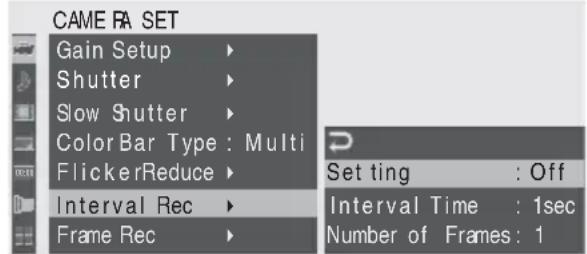

Réglages préparatoires 68

Effectuer un enregistrement à intervalles 68

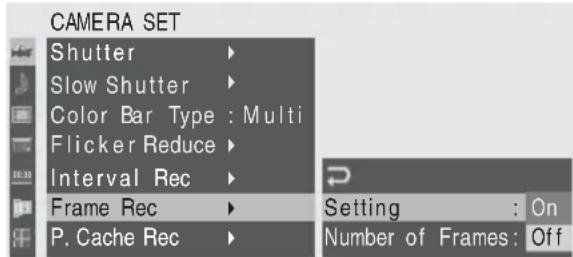

Enregistrement cadre par cadre 69

Réglages préparatoires 69

Effectuer un enregistrement cadre par cadre 69

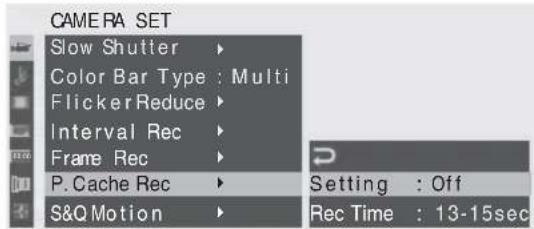

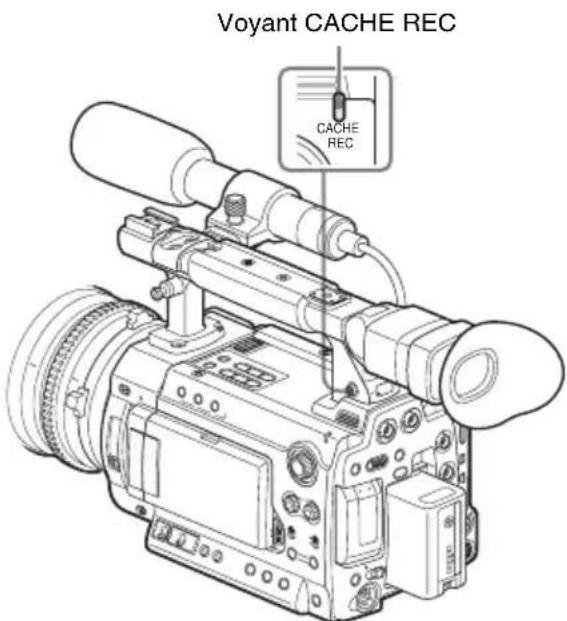

Enregistrement avec mise en mémoire cache des images ... 70

Réglages préparatoires 71

Réalisation d'un enregistrement avec mise en mémoire cache des images 71

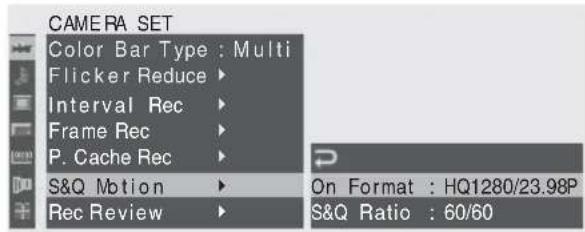

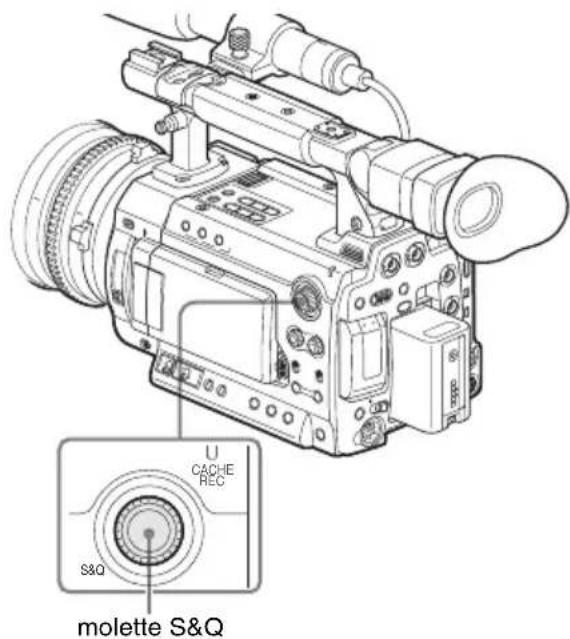

Enregistrement ralenti et acceléré 72

Réglages préparatoires 73

Enregistrer en mode ralenti et acceléré 73

Mixage d'images gelées : alignment d'images 74

Profils d'image 75

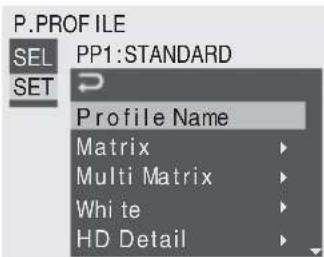

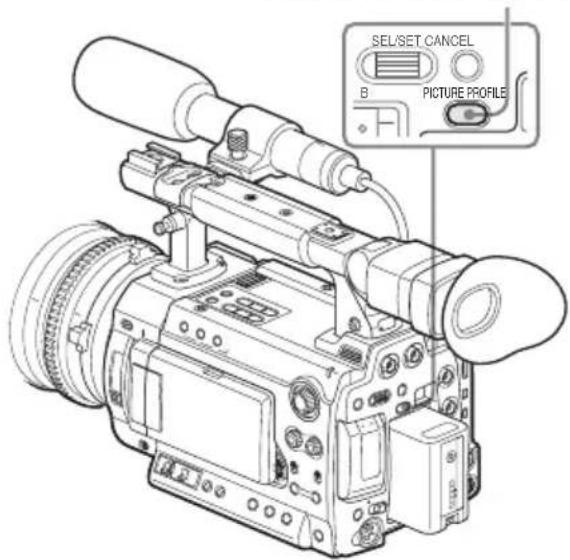

Mémoriser les réglages personnalisés en tant que profil d'image 76

Selectionner un profil d'image 76

Copier les réglages d'un profil d'image 77

Reconfigurer un profil d'image 77

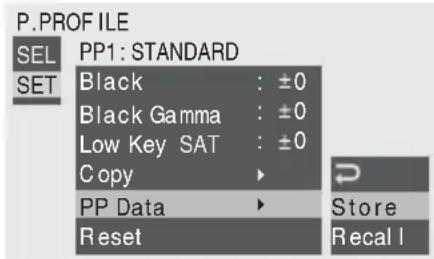

Enregistrement d'un profil d'image sur une carte mémoire SxS 77

Options de profil d'image 79

Suppression de plans 86

Supprimer le dernier plan enregistré 86

Supprimer collectivement des plans 86

Utilisation des métadonnées de planification 87

Chargement d'un fichier de métadonnées de planification 87

Définition d'un nom de plan dans les métadonnées de planification 89

Définition des noms de repère de prise de vue dans les métadonnées de planification 90

Copie collective des fichiers de métadonnées de planification 91

Lecture

Ecrans de vignettes 92

Configuration de 1'écran de vignettes 93

Modification du type de l'écran de vignettes 95

Lecture de plans 96

Lecture des plans dans l'ordre à partir du premier sélectionné 96

Contrôle audio 97

Passage en lecture accélérée 97

Navigation 98

Ajout de repères de prise de vue lors de la lecture (mode HD) 98

Opérations sur les plans 99

Menu des opérations sur les plans 99

Opérations de base des menus d'opérations sur les plans 100

Affichage des informations détaillées d'un plan 101

Ajout/suppression de la marque OK d'un plan (mode HD uniquement) 102

Copiede plans 102

Suppression de plans 104

Affichage de 1'ecran EXPAND CLIP 104

Affichage de 1'ecran SHOT MARK (mode HD uniquely) 106

Ajout/suppression de repères de prise de vue (mode HD uniquement) 107

Changement de l'imagé d'index (en mode HD
uniquement) 107

Division d'un plan (en mode HD uniquement) 107

Affichages d'etat

Affichage des écrans d'etat 109

Ecran d'etat CAMERA 110

Ecran d'etat AUDIO 111

Configuration des menus et paramètres détaillés

Présentation des menus de configuration 114

Acces aux menus de configuration 114

Niveau des menus de configuration 114

Opérations de base des menus 115

Listedesenusdeconfiguration 119

MenuCAMERASET 119

Menu AUDIO SET 125

MenuVIDEO SET 126

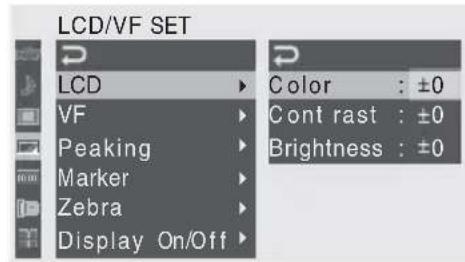

Menu LCD/VF SET 129

Menu TC/UB SET 132

Menu LENS FILE 133

Menu OTHERS 135

Mémorisation/rappel des données de réglage

Fichier de configuration 146

Mémoriser le fichier de configuration 146

Rappeler le fichier de configuration 146

Reconfigurer les valeurs standard 147

Fichiers d'objectif 147

Enregistrement d'un fichier d'objectif 147

Récupération des fichiers d'objet 149

Récupération automatique d'un fichier d'objetif .... 149

Raccordement de péripériques externes

Raccordement de moniteurs externes et de péripériques d'enregistrement 150

Utilisation des plans avec un ordinateur 152

Raccordement d'un périphérique externe (raccordement i.LINK) 154

Enregistrement de l'imag du camescope sur un périphérique externe 155

Montage non linéaire 155

Enregistrement de signaux d'entrée externes 156

A propos d'i.LINK 157

Synchronisation externe 158

Annexes

Remarques importantes relatives à l'utilisation 161

Pile de secours 164

Recherche de pannes 165

Alimentation 165

Enregistrement/lecture 165
Dispositifs externes 166

Messages d'erreur/Avertissements 167

Messages d'erreur 167
Avertissements 167

Licence MPEG-2 Video Patent Portfolio 170

A propos des polices Bitmap 170

A propos de Open SSL 171

Spcifications 174

Caracteristiques generales 174
Bloc camera 174
Bloc audio 175
Affichages 175
Supports 175
Entrées/Sorties 175
Objectifs (fournis avec le PMW-F3K) 176
Accessoires fournis 176
Accessoires en option 176

Index 178

Généralités

éristiques

Le PMW-F3K/F3L est un caméoscope numérique extrémentement compact et hautes performances qui utilise des cartes mémoire SxS^1 comme support d'enregistrement. Comme dispositif d'imagerie, il utilise un capteur CMOS monoplaque équivalent Super-35 mm.

Gréce à l'adaptateur pour monture PL exclusif, il est possible d'utiliser différents objectifs à monture PL.

Les connecteurs Dual-Link permettent l'émission de signaux 1080/50P ou 1080/59.94P.

Multiples formats d'enregistrement

Le caméscope PMW-F3K/F3L offre une large sélection de formats d'enregistrement pour applications créatives à contenu multiple. Outre les videos HD de 1080 ou 720 lignes de balayage effectives, ce caméscope peut également enregistrer et dire en mode compatible DVCAM. Il est possible de basculer entre les modes progressif et entrelacé, ainsi qu'entre les standards NTSC et PAL afin de selectionner différents formats selon vos besoin. Les cartes mémoire SxS peuventContainir simultanément des fichiers multiples à tous ces formats d'enregistrement, ce qui offre une souplesse d'utilisation des cartes mémoire.

Système d'enregistrement HD

Supports d'enregistrement non linéaires

Gracé à des cartes mémoire SxS, le PMW-F3K/F3L offre des capacités non linéaires telles que l'accès aléatoire instantané et l'utilisation de fichiers.

Enregistrement HD à l'aide du codec « MPEG-2 Long GOP »

Le PMW-F3K/F3L enregistre des images HD de 1920× 1080 en utilisant le mode de compression codec « MPEG-2 Long GOP ». Ce codec mature « MPEG-2 Long GOP » - également adopté dans la série de produits XDCAM ^1) HD et HDV^2) 1080i - permet aux utilisateurs de réaliser des enregistrentes audio et video HD d'une qualite remarquable sur une longue période, ceci en comprimant efficacement les données.

Débits binaires sélectionnables

Le PMW-F3K/F3L offre un besoin de débits binaires : de 35 Mbps (mode HQ) ou de 25 Mbps (mode SP) - selon la qualité d'image et la durée d'enregistrement voulues.

Fonction de sortie Dual-Link

Les signaux 1080/50P ou 1080/59.94P émis par les connecteurs (Dual-Link) HD SDI A/B peuvent être enregistrés sur un périphérique externe.

Longue durée d'enregistrement

En utilisant un format de compression efficace, le PMW-F3K/F3L enregistre des images HD de haute qualite pendant une longue durée d'enregistrement, de 200 minutes environ en mode HQ (35 Mbps VBR) ou de 280 minutes environ en mode SP (25 Mbps CBR), sur une meme carte memoire SxS de 64 Go. Doté de deux fentes de carte memoire SxS, le PMW-F3K/F3L assure la transition en douceur sans perte d'images lorsque l'enregistrement est effectué sur deux cartes.

Enregistrement audio non compressé de haute qualité

En plus de 1'enregistrement video HD, le PMW-F3K/F3L peut enregistrer et dire un enregistrement audio non compressé deux canaux, PCM linéaire 16 bits, 48kHz de haute qualité.

Convivialité informatique

L'enregistrement sur fichiers au format MP4 permet une grande souplesse de traitement du matériel dans un environnement informatique, aisément disponible pour copie, transfert, partage et archivage.

Affichage de vignettes à accès instantané avec la fonction d'« Expansion »

Chaque fois qu'un enregistrement sur le caméoscope est démarré ou arrêté, les signaux video et audio sont enregistrés sous un même plan.

En outre, des vignettes sont automatiquement generées pour chaque plan pour referencia visuelle permettant à l'opérateur de passer à une scène voulue en déplaçant tout simplement le curseur

vers une vignette. Pour une plus grande commodité, la fonction d'« Expansion » permet de découvert un plan sélectionné dans l'affichage des vignettes en 12 intervalles de même durée, chacun ayant son propre identificateur de vignettes.Ceci est utile si l'on souhaite rechercher rapidement une scène particulière dans un plan assez long.

Gamma S-Log et MLUT (Monitor Look Up Table - table de correspondance du moniteur) utilisables

Le PMW-F3K/F3L peut utiliser le gamma S-Log (Sony Log) et le MLUT lorsque CBK-RGB01 RGB and S-LOG Output Option (non fournie) est installée et que YPbPr422 ou RGB444 est sélectionné comme sortie Dual-Link. Cette fonction se révèle particulièrement efficace lorsque vous creez des originaux numériques à l'aide du traitement numérique.

Cameras à la pointe de la technologie

Super-capteur CMOS « Exmor » 1) de 35 mm

Le PMW-F3K/F3L est équipe d'un capteur CMOS Super 35 « Exmor » nouvellement développé, qui produit une excellente performance d'images en résolution Full HD.

Monture d'objectif PL avec sabots

Outre les objectifs dédiés fournis avec le PMW-F3K, ce caméoscope est doté de sabots pour le système Cooke ^3) /i Intelligent Electronic Lens System. Lorsque vous fixez un objectif possédant les caractéristiques correspondantes, il se peut que des informations à son sujet (telles que son type, son numéro de série, le réglage du diaphragme et la position de mise au point) soient disponibles pour l'affichage à l'écran ou l'enregistrement de métadonnées.

Fonctions d'assistance à la mise au point

Vous disposez de différentes fonctions pour une plus grande facilité et précision de réglage de la mise au point.

• Mise au point étendue
  Peaking

Modes et réglages d'enregistrements créatifs

Enregistrement natif 23.98P

Le caméscope PMW-F3K/F3L, nouveau membre de la famille légendaire CineAlta 1) de Sony,

offre, malgré ses dimensions compactes, la possibilité d'enregistrement natif 23.98P.

Fonction Ralenti et Accéléré

Le PMW-F3K/F3L offre une fonction Ralenti et Acceléré, ou « over-cranking » et « under-cranking», pour reprendre les termes généralement employés dans le tournage de films, qui vous permet de creer des « looks » uniques ou effets spéciaux d'images à vitesses lente et rapide.

Fonction Obturator lent

Le PMW-F3K/F3L offre une fonction Obturator lent pour des prises de vues claires en environments mal éclairés.

Courbes gamma Sélectionnables

Le PMW-F3K/F3L offre divers types de gamma identiques a ceux d'autres camescopes CineAlta.

Fonction enregistrement à intervalle

Le PMW-F3K/F3L offre une fonction d'enregistrement à intervalle qui enregistre des signaux par intermittence à intervalles prédéterminés. Ceci est pratique pour la prise de vue sur de longues périodes et également pour la création d'images avec effets spéciaux de mouvement extrémement rapide.

Fonction Enregistrement cadre par cadre

L'enregistrement cadre par cadre est une fonction unique du camoscope PMW-F3K/F3L particulièrement utile pour la prise de vue d'annulations (figurines en argile). A l'aide de cette fonction, les images d'un cadre prédéterminé sont enregistrées chaque fois que le bouton d'enregistrement est actionné.

Réglages d'angle d'obturator

En plus des commandes de vitesse de l'obturator électrique, le PMW-F3K/F3L est également doté d'une commande d'« angle d'obturator », que les opérateurs de prise de vue connaissent bien.

Fonction Profil d'image

La fonction Profil d'image permet à l'utilisateur de laamera de rappeler facilement des réglages personnalisés des tons d'image adaptés à des conditions de tournée particulières.

Fonction mise en mémoire cache des images

L'appareil peut utiliser sa mémoire interne pour stocker l'image actuellément capturée, ce qui permet de lancer l'enregistrement un certain temps (15 secondes au maximum) avant le moment où vous enforcez le bouton d'enregistrement.

Fonction Metadonnées de planification

Le PMW-F3K/F3L peut charger des métadonnées de planification préparées par un ordinateur et filmer avec les noms de plan et repères de prise de vue spécifique dans les métadonnées.

Prise en charge du réseau local sans fil

Le PMW-F3K/F3L peut être connecté à un ordinateur au moyen d'une connexion réseau sans fil (Wi-Fi) lorsque CBK-RGB01 RGB and S-LOG Output Option (non fournie) est installée et que l'adaptateur Wi-Fi CBK-WA01 est branché sur le connecteur Option. Une connexion Wi-Fi vous permet de transférer des métadonnées de planification depuis un ordinateur vers le caméoscope, ainsi que des plans et d'autres fjichiers dans l'autre direction. Vous pouvez également utiliser la fonction Live Logging pour transférer des métadonnées vers un ordinateur ou en receivevoir depuis l'ordinateur pendant la prise de vue.

Fonction 3D-Link pour une prise de vue aïée en 3D

Il est possible d'activer la fonction 3D-Link en installant la CBK-3DL01 3D-Link Option disponible séparément et en raccordant deux unités PMW-F3K/F3L avec le cable 3D-Link exclusif (fourni avec la CBK-3DL01). En désignant une unité PMW-F3K/F3L comme unité principale et l'autre comme unité secondaire, vous pouvez synchroniser la phase de signal et le code temporel des images en cours d'enregistrement sur l'unité secondaire en utilisant l'unité principale pour lancer/arrêter l'enregistrement sur les deux unités de manière synchronisée. En outre, vous pouvez copier collectivement tous les paramètres deamera de l'unité principale sur l'unité secondaire et changer simultanément la vitesse de l'obturator électronique de l'unité secondaire conjointement avec les paramètres de l'unité principale, ce qui permet une prise de vue en 3D facile et harmonieuse.

Variété de fonctions et de modèles pour une excellente opérabilité

• Témoin de profondeur de champ
• Affichage du niveau de luminosité

Témoin d'histogramme
- Moniteur LCD couleur 3,5 pouces
Viseur couleur facile a visionner
- Huit boutons assignables
- Longue autonomie avec un pack de batteries
- Grande sélection d'interfaces y compris USB, i.LINK¹⁾ et HDMI⁴⁾
ATW (Auto Tracing White Balance)
Filtre ND et filtrer CC electrique intégrés (5600K)
- Gain Sélectionnable
- Recherche d'image haute vitesse: × 4 , × 15 , × 24
- Fonction Freeze Mix
- Fonction d'inversion d'image (horizontalment uniquely)
- IR Remote Commander ^1) (Télécommande IR) fournie
- Connecteurs d'entrée/sorting pour la synchronisation externe
- Opérations avec le dispositif de commande à distance en option : vous pouvez utiliser le caméoscope avec la télécommande RM-B150/ B170/B750 ou le panneau de commande à distance RCP-1000/1001 / RCP-1500/1501/ 1530.

1)Sony, XDCAM, XDCAM EX, SxS, i.LINK, Exmor, CineAlta, et Remote Commander sont des marques déposées de Sony Corporation.
2)HDV est une marque déposée de Sony Corporation et de Victor Company of Japan, Limited.
3)Cooke Optics Limited
4) Les termes HDMI et HDMI High-Definition Multimedia Interface, ainsi que le logo HDMI, sont des marques ou des marques déposées de HDMI Licensing LLC aux États-Unis et dans d'autres pays. Toutes les autres marques déposées sont la propriété de leurs propriétaires respectifs.

Sites web XDCAM EX

Pour plus de détails sur XDCAM EX, rendez-vous sur le site Web Sony produits professionnels.

Utilisation du logiciel Lecture des manuels sur CD-ROM

Le CD-ROM fourni (étiqueté « Utility Software for XDCAM ») contient l'application et le calculiel pilote de péripérisque requis pour acceder aux cartes mémoire SxS à partir d'un ordinateur et pour gérer le contenu tourné avec le caméoscope. Des informations sur la façon d'installer le calculiel sont fournies au format PDF.

Remarque

Voudevezinstallerle pilote deperiphériqueSxS survoire ordinateur si voire ordinateur estequipe d'unlogement pourExpressCard et si vous souhaitez l'utiliser pour acceder aux cartes mémoire SxS.

Preparatifs

Le programme suivant doit être installé sur votre ordinateur afin de dire les documents figurant sur le CD-ROM.

Adobe Reader version 6.0 ou supérieure

Note

Si Adobe Reader n'est pas installé, vous pouvez le télécharger à l'adresse Web suivante: http://www.adobe.com/

Adobe et Adobe Reader sont des marques commerciales de Adobe Systems Incorporated aux Etats-Unis et/ou dans d'autres pays.

Pour lire les documents

Procedez comme suit :

1 Insérez le CD-ROM dans votre lecteur de CD-ROM.

Une page de garde apparait automatique dans le navigateur.

Si toutes cette page n'apparait pas automatiquement dans le navigateur, double-cliquez sur le fichier index.htm du CD-ROM.

2 Sélectionnez et cliquez sur le manuel que vous souhaitez dire.

Le fichier PDF s'ouvre alors.

Note

Selon la version d'Adobe Reader, il se peut que les fichiers ne s'affichent pas correctement. Si ceci est le cas, installez la version la plus recente que vous pouvez télécharger à l'adresse Web mentionnée dans « Préparatifs » ci-dessus.

Remarque

Si vous avez égaré ou endommagé le CD-ROM,
vous pouvez en acheter un nouveau pour le
remplacer. Contactez votre revendeur Sony.

Identifications des pieces

Pour les fonctions et l'usage, voir les pages indiquées entre parenthèses.

Caméscope

1. Support de microphone (page 32)
2. Griffe porte-accessoire avant

Remarque

Ne forcez pas sur l'accessoire monté. Cela pourrait endommager la griffe porte-accessoire.

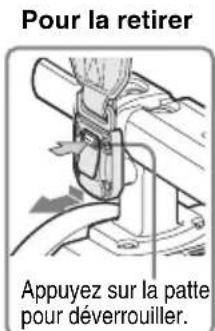

1. Montant pour la bandouliere (gauche et droit)

Fixez la bandouliere fournie de la maniere illustrée ci-dessous.

1. Trous pour vis de montage de l'accessoire Type de vis: 1/4-20UNC, longueur vissee: 10mm (^13 / _32 pouces) au maximum

Remarque

Ne forcez pas sur l'accessoire monté. Cela pourrait endommager le pas de vis.

1. Griffe porte-accessoire arrêté

Remarques

• La longueur visse doit etre de 5,2mm (7 / 32 pouces) au maximum.

• Ne forcez pas sur l'accessoire monté. Cela pourrait endommager le pas de vis.

• Connecteur de casque (mini prise stéreo)
  (page 61, page 97)

• Voyant Tally arrriere (page 41, page 167)
• Récepteur de télécommande IR arrêté
• Bouton BATTERY RELEASE (page 21)
• Logement de pack de batteries (page 21)

1. Viseur (page 27)
2. Molette de mise au point de l'oculaire (page 27)
3. Montant pour la bandoulière (voir page précédente)
4. Haut-parleur intégré (page 61, page 97)
5. Bouton REC REVIEW (page 64)
6. Bouton EXPANDED FOCUS (page 55)
7. Bouton REC START/STOP (page 41)
8. Poignée
9. Sélecteur de servo zoom (Fonctionne uniquement si un objectif zoom motorisé en option est fixé.)
10. Bouton ASSIGN 8 (8 fonctions assignable) (page 65)
11. Connecteurs AUDIO OUT CH-1/CH-2 (prises phono RCA) (page 151)
12. Connecteurs AUDIO IN CH-1/CH-2 (XLR) et commutateurs de selection d'entrée (page 60)

13. Voyant Tally avant (page 41, page 167)

14. Récepteur de télécommande IR avant

15. Porte-objectif (page 29)
16. Vis de réglage de la longueur fiscale de collerette (page 30)
17. Bouton ASSIGN 4 (4 fonctions assignables) (page 65)
18. Bouton AUTO WHT BAL (réglage automatique de la balance des blancs) (page 46)

1. Boutons ASSIGN (fonctions assignable) 1/2/3 (page 65)
2. Bouton 5600K CC (filtr de correction des couleurs) avec témoin (page 46)
3. Selecteur ND FILTER (page 45)
4. Commutateur SHUTTER (page 52)
5. Selecteur GAIN (page 51)
6. Selecteur WHITE BALANCE (mémoire de balance des blancs) (page 47)
7. Bouton ZEBRA (page 50)

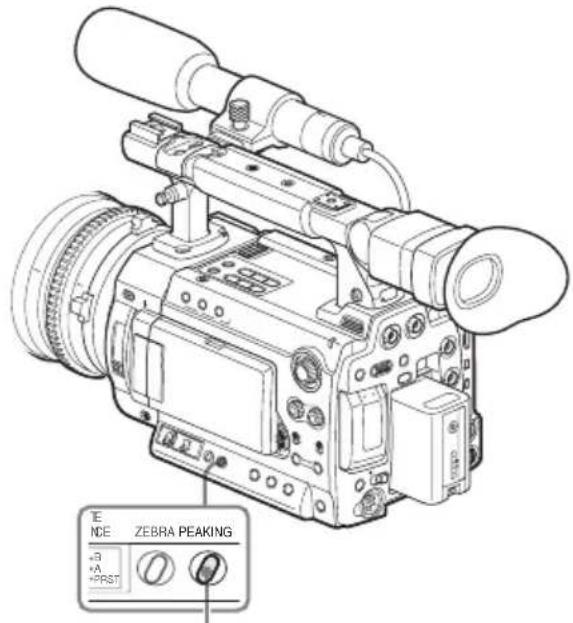

8. Bouton PEAKING (page 56)
9. Bouton STATUS (page 109)
10. Bouton TC/U-BIT/DURATION (selection des données temporelles) (page 59, page 97)
11. Bouton DISPLAY/BATT INFO (page 19, page 22)
12. Bouton ASSIGN 5 (5 fonctions assignables) (page 65)
13. Boutons MONITOR VOLUME (page 61, page 97)
14. Commutateurs AUDIO SELECT (seLECTION de mode de réglage de niveau audio) (page 60)

15. Commandes AUDIO LEVEL CH-1/CH-2 (page 60)

16. Molette de déplacement S&Q (Lent & Rapide) (page 72, page 115)

17. Voyant CACHED REC (page 70)
18. Moniteur à cristaux liquides (LCD)
    (page 25)
    L'affichage s'active lorsque vous déverrouillez le panneau en appuyant sur la patte de droite afin de l'ouvrir.

1. Boutons LCD BRIGHT + / - (réglage de la luminosité du moniteur LCD) (page 25)
2. Commutateur LCD B.LIGHT (rétroéclairage du moniteur LCD) (page 25)

1. Couvercle de protection (page 41)
2. Boutons ASSIGN 6/7 (fonctions assignables 6 et 7) (page 65)
3. Bouton REC START/STOP (démarrer/ arrêté l'enregistrement) (page 41)

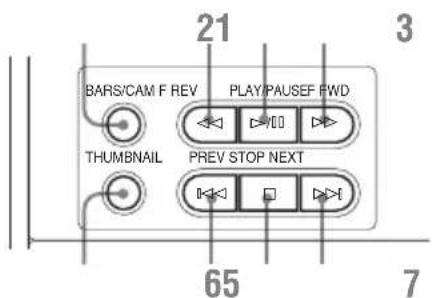

Bloc de commandes supérieur

1. Bouton BARS/CAM (commutation des signaux à barres de couleur/camera) (page 61)
2. Bouton F REV (lecture accéléée arrière) (page 96)
3. Bouton PLAY/PAUSE (page 96)
4. Bouton F FWD (lecture accéléée avant) (page 96)
5. Bouton THUMBMAIL (page 92)
6. Bouton PREV (préçédent) (page 96)
7. Bouton STOP (page 96)
8. Bouton NEXT (page 96)

Bloc de commandes

1. Bouton MENU (ON/OFF affichage du menu) (page 115)
2. Commande SEL/SET (selection/reglage) (Commande rotative) (page 115) Elle fonctionne selon que vous la tournez vers le haut ou vers le bas ou que vous la 8poussez horizontallylement.
3. Bouton CANCEL (page 115)
4. Bouton PICTURE PROFILE (page 75)
5. Interrupteur d'alimentation et témoin (page 23)

Bloc de fentes de cartes

Ouvrez le couvercle pour insérer/retirer les cartes mémoire SxS.

1. Bouton SLOT SELECT (sèlection de carte mémoire SxS) (page 38)

2. Lamps d'acces (page 37)

3. Fentes de carte mémoire SxS (page 37)

4. Boutons d'éjection (page 37)

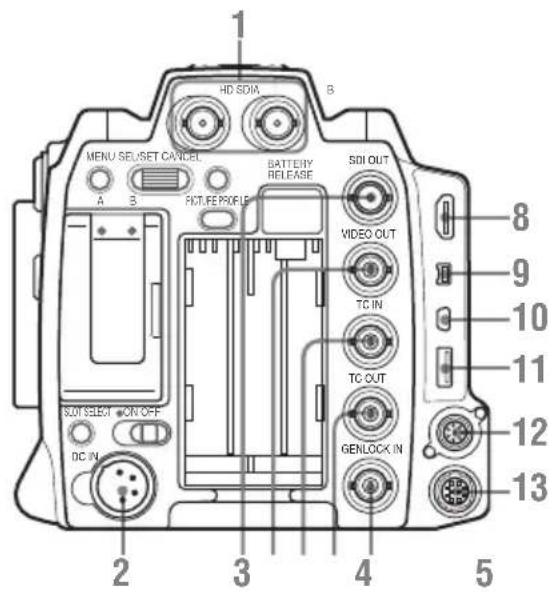

Bloc des connecteurs

1. Connecteurs HD SDI A/B (Dual-Link) (type BNC) (page 151)
2. Connecteur DC IN (entree d'alimentation CC) (page 23)
3. Connecteur SDI OUT (type BNC) (page 150)
4. Connecteur VIDEO OUT (sortie video analogue) (type BNC) (page 151)
5. Connecteur TC IN (entree de code temporel) (type BNC) (page 158)
6. Connecteur TC OUT (sortie de code temporel) (type BNC) (page 159)
7. Connecteur GENLOCK IN (type BNC) (page 158)
8. Connecteur HDMI OUT (page 150)

9. Connecteur i.LINK (HDV/DV) (4 broches, S400 conforme à IEEE1394) (page 154)

10. Connecteur USB (Mini B) (page 152)

11. Connecteur Option (USB type A) L'adaptateur Wi-Fi CBK-WA01 en option peut etre connecte.

Pour étabir la connexion, reportez-vous au supplément disponible sur le CD-ROM fourni, intitule « Manuals for Solid-State Memory Camcorder ».

Pour obtenir le support de fixation de l'adaptateur Wi-Fi (Référence 4-410-322-01),

contactez votre revendeur Sony ou un représentant du service après-vente Sony.

1. Connecteur REMOTE (8 broches)

Il est possible de raccarder un dispositif de commande à distance externe, tel que la télécommande RM-B150/B170/B750 ou le panneau de commande à distance RCP-1000/ 1001/RCP-1500/1501/1530.

Pour plus d'informations sur l'utilisation du dispositif de commande externe, reportez-vous au supplément disponible sur le CD-ROM fourni intitulé « Manuals for Solid-State Memory Camcorder »

1. Connecteur SPARE (10 broches)

Lorsque la CBK-3DL01 3D-Link Option disponible séparément est installée, raccordez une autre unité PMW-F3K/F3L ici à l'aide d'un cable 3D-Link fourni avec la CBK-3DL01.

Pour étabir la connexion, reportez-vous au supplément disponible sur le CD-ROM fourni, intitule « Manuals for Solid-State Memory Camcorder ».

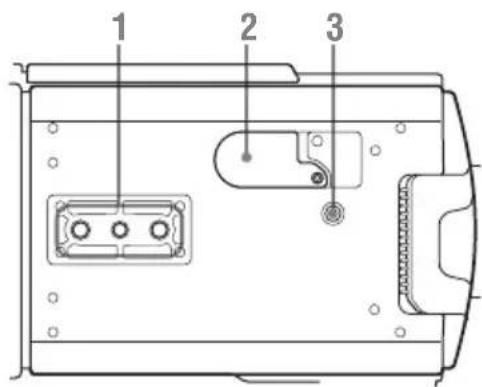

Fond

1. Montures de trépied

Remarque

Vérifiez que la dimension du trou correspond à la vis du trépied. Si ce n'est pas le cas, le caméscope ne peut pas être fermement fixé au trépied.

1. Support de batterie de secours (page 164)
2. Trou pour vis de montage de l'accessoire Type de vis: 1/4-20UNC, longueur vissee: 10mm (^13 / _32 pouces) au maximum

Remarque

Ne forcez pas sur l'accessoire monté. Cela pourrait endommager le pas de vis.

Télécommande IR (fournie)

Les boutons sans repère peuvent être utilisés de la même manière que les boutons correspondants sur le caméscope.

1. Bouton ZOOM T/W (teleobjectif/grand angle)

(Fonctionne uniquement si un objectif zoom motorisé en option est fixé.)

1. Boutons SHOTMARK 1 et 2 (page 62, page 107)
2. Bouton THUMBMAIL
3. Bouton PREV (saut au plan précédent)
4. Bouton F REV (lecture accélérée arrête)
5. Bouton PLAY/PAUSE
6. Boutons REC (enregistrement)

Appuyez en même temps sur le bouton ● et sur le bouton non repéré (bouton de sécurité) pour démarrer l'enregistrement.

1. Boutons REC PAUSE

Appuyez en même temps sur le bouton et sur le bouton non repéré (bouton de sécurité) pour suspendre l'enregistrement.

1. Bouton PUSH SET

Il fonctionne comme la molette SEL/SET du caméoscope.

1. Bouton NEXT
2. Bouton STOP

3. Bouton F FWD (lecture accelerée avant)

4. Bouton PUSH AF

(Fonctionne uniquement si un objectif en option prenatal en charge la commande de mise au point automatique est fixé.)

Remarque

Le bouton SUB CLIP ne fonctionne pas avec ce caméscope.

Si vous utilisez la télécommande, voir « Utilisation de la télécommande IR » à la page 34.

Objectifs (fournis avec le PMW-F3K)

Le modeille illustré est le SCL-P50T20.

1. Bague de mise au point
2. Bague de diaphragme

Indications à l'écran

Indications en mode d'enregistrement/affichage E-E

Lorsque cet apparéil est en mode
d'enregistrement/affichage E-E 1), si vous
appuyez sur le bouton DISPLAY/BATT INFO,
les états et réglages de l' apparéil s'affichent sur le
monitér LCD/écran du viseur.
Si vous appuyez de nouveau sur le bouton
DISPLAY/BATT INFO, ces indications sont
annulées.
L'indication d'état d'enregistrement, telle que
« ●REC», est always affichée,
independamment de l'utilisation du bouton
DISPLAY/BATT INFO.
1) Mode d'affichage E-E: Statut de veille en mode
enregistrement

Remarques

M: L'indication des éléments désignés par ce suffixe peut être independamment activée/ désactivée avec « Display On/Off » du menu LCD/VF SET (voir page 131).

A: L'indication des éléments désignés par ce suffixe peut être activée/désactivée à l'aide des boutons assignables auxquels les fonctions d'activation/désactivation correspondantes ont été assignées (voir page 65).

1. Indication de l'autonomie de batterie restante/tension DC IN M (page 22)
2. Indication d'etat i.LINK (page 154) C'est seulement lorsqu'un apparéil externe est raccordé au connecteur i.LINK que l'état de l' apparéil est affché.
3. Indication d'etat de fonctionnement/ enregistrement spécial

●REC	Enregistrement en cours
STBY	Mode de veille pour l'enregistrement

●S&Q REC	Enregistrement en ralenti & accéléré en cours
S&Q STBY	Mode de veille pour l'enregistrement en ralenti & accéléré
●INT REC	Enregistrement à intervalle en cours
INT STBY	Mode de veille pour l'enregistrement à intervalle
●FRM REC	Enregistrement d'images en cours
FRM STBY Mode de veille pour l'enregistrement d'images
●CACHE	● en vert : Mode de veille pour l'enregistrement dans la mémoire cache
	● en rouge : Enregistrement dans la mémoire cache en cours

4. Indication d'etat des supports

A	La carte mémoire dans la fente A est active.
B	La carte mémoire dans la fente B est active.

1. Indication des données temporelles [M] (page 59)
2. Indication des supports restants [M] (page 38)
3. Indication de la position du zoom [M] (page 54)
4. Indication d'enregistrement synchronisé (page 128)
   S'affiche lorsque « HD SDI Remote I/F » ou « Synchro Rec » est sélectionné avec « SDI Rec Control » du menu VIDEO SET.
5. Indication S-Log LUT (page 128)
6. Indication du filtré électrique de correction des couleurs [M] (page 46)
7. Indication du filtré ND [M] (page 45)
8. Indication du mode TLCS (page 122)

Mode rétroéclairage
STD	Mode standard
	Mode éclairage intense

1. Indication de prise de vue stable M Disponible uniquement si un objectif en option prenant en charge la fonction de prise de vue stable est fixe)
2. Indication du mode de mise au point M (Disponible uniquement si un objectif en option prenant en charge la commande de mise au point est fixé)
3. Indications du mode balance des blancs et de la température de couleur M (page 46)
4. Indication du profil d'image/S-Log [M] (page 75)

5. Indication de la position du diaphragme/ S-Log EI Select M (page 54)

6. Indication du gain M (page 51)

7. Indication du mode obturateur/vitesse d'obturator [M] (page 52)
8. Vu-mètres audio [M] (page 60)
9. Indication de l'histogramme M A
10. Indication d'avertissements concernant le niveau video M Si le niveau video est trop haut ou trop bas, un avertissement est generé et indique le numero de filtrre ND approprié.
11. Indication de la profondeur de champ M A
12. Indication du niveau de luminosité [M]A
13. Indication du nom de plan (page 89)
14. Indication du mode d'enregistrement spécial M

Frame Rec Mode d'enregistrement d'images
Interval Rec Mode d'enregistrement à intervalle
S&Q Motion xx/xx fps	Mode Ralenti et accéléré

1. Indication du format video [page 43]

Preparalifs

Alimentation

Vous pouvez utiliser un pack de batteries ou l'alimentation secteur par le biais d'un adaptateur CA.

Si vous connectez le caméscope à une source d'alimentation CA, cette alimentation sera prioritaire même si un pack de batteries est installé dans l'appareil.

Pour des raisons de sécurité, utilisez uniquement les packs de batteries et les adaptateurs CA Sony listed ci-dessous :

• Pack de batteries Lithium-ion BP-U60
  Adaptatour CA AC-DN10

Utilisation d'un pack de batteries

Insérez un pack de batteries Lithium-ion BP-U60.

AVERTISSEMENT

N'exposez pas les batteries à une chaleur excessive, au soleil ou pres d'un feu par exemple.

ATTENTION

Il y a danger d'explosion s'il y a remplacement incorrect de la batterie. Remplacer uniquement avec une batterie du même type ou d'un type équivalent recommendé par le constructeur.

Lorsque vous mettez la batterie au rebut, vous nevez respecter la législation en vigueur dans le pays ou la région où vous vous trouvez.

Remarques

• Avant utilisation, chargez le pack de batteries à l'aide du chargeur de batteries BC-U1/U2.
• Juste après utilisation, le pack de batteries est chaud et ne pourrait pas etre recharge complètement.

Pose du pack de batteries

Engagez à fond le pack de batteries puis faites-le coulisser vers le bas pour le verrouiller.

Interrupteur d'alimentation : OFF

Remarque

Si le pack de batteries mis en place est incompatible avec ce camoscope, un message d'erreur s'affiche sur le moniteur LCD/écran du viseur. Remplacez le pack de batteries par le pack BP-U60 ou raccordez une source d'alimentation au connecteur DC IN après avoir déposé le pack de batteries.

Retrait du pack de batteries

Maintenez le bouton BATTERY RELEASE enforcé, faites coulisser le pack de batteries vers le haut pour le déverrouiller puis l'extraire de l'appareil.

Interrupteur d'alimentation : OFF

Contrôle de la capacité restante de la batterie

Contrôle pendant l'utilisation de l'appareil

Si le caméscope fonctionné à l'aide du pack de batteries pendant une opération d'enregistrement ou de lecture, une icône indiquant le niveau de charge actuel de la batterie et le temps d'utilisation restant s'affiche sur le moniteur LCD/écran du viseur.

Icône Capacité restante
	100% à 91%
	90% à 71%
	70% à 51%
	50% à 31%
	30% à 11%
	10% à 0%

Le caméscope indique le temps d'utilisation restant en minutes en calculant l'autonomie du pack de batteries si l'appareil continue de fonctionner avec son niveau de consommation électrique actuel.

Remarque

Le temps de fonctionnement d'un pack de batteries dépend de son état (neuf ou usage) et de la température ambiente.

Contrôle avec l'appareil hors tension

L'indication fournie sur le pack de batteries installé dans l'appareil (BATTERY INFO) s'affiche sur le moniteur LCD/écran du viseur lorsque vous maintainez le bouton DISPLAY/BATT INFO,enforcé,meme lorsque le caméscope est hors tension.

L'affichage BATTERY INFO disparait après 5 secondes.

Si la capacité restante de la batterie devient insuffisante

Si la capacité restante de la batterie baisse à un certain niveau en marche (étéat Low BATT),vous en serez averti par un message indiquant que la charge de la batterie est faible, le clignotement des témoins lumineux et un bip sonore. Si la capacité restante continue de diminuér jusqu'à un niveau empêchant toute poursuite du fonctionnement de l'appareil (étéat BATT Empty), un message de batterie déchargeé s'affiche.

Mettez temporairement l'interrupteur d'alimentation sur OFF et raccordez l'appareil à une source d'alimentation par le biais du connecteur DC IN, ou remplacez le pack de batteries par un pack complètement charge.

Pour modifier les niveaux des messages

Par défaut, le niveau Low BATT est régé sur 10% de la charge complète et le niveau BATT Empty est régé sur 3% de la charge complète. Ces réglages peuvent être modifiés à l'aide de l'option « Battery Alarm » (page 137) du menu OTHERS.

Utilisation de l'alimentation secteur (Alimentation DC IN)

Il est possible d'alimenter le caméoscope sur le secteur en utilisant un adaptateur CA AC-DN10 (en option) avec un cable CC CCDD-X2 (en option).

Pour obtenir plus de détails, reportez-vous au mode d'emploi de l'adaptateur AC-DN10.

Lorsque l'alimentation est fournie par le biais du connecteur DC IN pendant une operation d'enregistrement ou de lecture, la tension d'entrée s'affiche sur le moniteur LCD/écran du viseur.

Mise sous tension

Amenez l'interrupteur d'alimentation en position ON.

Le témoin (vert) s'allume et le caméscope passe en mode d'affichage E-E.

Mise hors tension

Amenez l'interrupteur d'alimentation en position OFF.

Remarques

• Ce caméscope utilise une petite alimentation de veille lorsqu'l'interrupteur d'alimentation est en position OFF. Retirez le pack de batteries en cas de non'utilisation prolongée.
• Lorsque vous déposez le pack de batteries ou débranchez le connecteur DC IN, veillez à régler au préalable le commutateur sur OFF et attendez que le témoin soit étéint.

Lorsque vous déposez le pack de batteries ou débranchez le connecteur DC IN alors que le témoin est allumé, vous risquez d'endommager le caméscope ou les cartes mémoire SxS.

Réglage de la zone d'utilisation et de l'horloge

Lorsque you mettez en marche le camescope pour la première fois après son achat ou le remplacement de la pile de secours (page 164), l'affichage Reglage initial s'affiche sur le moniteur LCD/écran du viseur.

A l'aide de cet affichage, réglez la zone d'utilisation, ainsi que la date et l'heure de l'horloge intégrée.

INITIAL SETTING

Country:NTSCArea

Language : English

Time Zone: UTC GREENWICH

Date/Tme:2011/01/01 00:00:00

Finish

Language

Vouppouvezselectionnerla langue des messages.

Si vous sélectionnez « Chinese», les menus et indications d'etat s'affichent également en chinois.

Time Zone

La valeur indique le décalage horaire par rapport à UTC (temps universel coordonné).

Modifiez le réglage si nécessaire.

Utilisez la commande rotative sur le panneau arrêté pour le réglage.

Commande rotative

Réglage de la zone d'utilisation

1 Tournez la commande rotative pour régler le curseur sur « Country » puis appuyez dessus.
2 Tournez la commande rotative pour selectionner la zone d'utilisation.

Setting Zone d'utilisation

NTSC Area Zone NTSC (pour les zones autres que le Japon)1)
NTSC(J) Area	Zone NTSC (Japon)2)
PAL Area	Zone PAL3)

1)Le signal composite produit par ce caméoscope est un signal NTSC avec une configuration du noir (7.5 IRE). La fréquence du système est de 59.94i.
2)Le signal composite produit par ce caméoscope est un signal NTSC sans configuration du noir. La fréquence du système est de 59.94i.
3)Le signal composite produit par ce caméoscope est un signal PAL. La fréquence du système est de 50i.

Réglage de la date et de l'heure

1 Tournez la commande rotative pour régler le curseur sur « Date/Time » puis appuyez dessus.

Le curseur se déplace vers la colonne de réglage de l'année.

INITIAL SETTING

Country:NTSC(J)Area

Language : Japanese

2 Tournez la commande rotative pour régler l'année puis appuyez dessus.

Le curseur se déplace vers la colonne de réglage du mois.

3 Réglez successivement le mois, le jour, l'heure, les minutes et les secondes de la même manière.

Si vous appuyez sur la commande rotative en mode « SET», le CURSEUR retourne sur « Date/Time »

Pourmettre fin au réglage

Déplacez le curseur sur « Finish » puis appuyez sur la manette de commande.

L'affichage Réglage initial disparait et le réglage de l'horloge est terminé.

Après disparition de l'affichage Réglage initial, les réglages du fuseau horsaire et de la date/heure peuvent être modifiés à l'aide du menu OTHERS (page 135).

Pour plus de détails sur l'utilisation du menu, voir « Opérations de base des menus » à la page 115.

Remarques

• Si le réglage de l'heure disparait suite à l'épuisement de la pile de secours et qu'aucune alimentation n'est fournie à l'appareil (absence de pack de batteries et d'alimentation via le connecteur DC IN), l'affichage Réglage initial s'affichera lors de la prochaine mise sous tension du caméoscope.
• Lorsque le menu Réglage initial est affché, aucune autre opération n'est autorisée à l'exception de la mise hors tension de l'appareil, et ce jusqu'à ce que vous ayez terminé le réglage de cet affchage.

Réglage du moniteur LCD et du viseur

Réglage du moniteur LCD

Vous pouvez régler l'angle et les conditions d'affichage du moniteur LCD pour obtenir la meilleure vue possible dans diverses conditions de prise de vue.

Ces réglages du moniteur LCD n'ontaucune effet sur les images enregistrées.

Activation/désactivation du moniteur LCD

Le monitreur LCD s'active lorsque vous l'ouvre et se désactive lorsque vous le refermez.

Appuyez sur la patte de droite pour le déverrouiller.

Remarque

Quand le moniteur LCD est ouvert, n'essayez pas de l'ouvrir davantage en forçant.

Vous risqueriez d'endommager l'appareil et le moniteur LCD.

Réglage de l'angle

Faites pivoter le moniteur LCD en l'ouvrant à l'angle souhaité.

Vous pouvez le faire pivoter de 180 degrés maximum dans le sens du sujet et de 90 degrés maximum dans le sens contraire.
Lorsque vous le faites pivoter au-delà de 135 degré vers le sujet, l'image du moniteur s'inverse, affichant une image en miroir du sujet.
Le sens d'affichage des informations de texte est converti dans le sens de lecture normale.

Réglage du rétroéclairage

Activation/désactivation du rétroéclairage

Il se peut que le rétroéclairage ne soit pas nécessaire pour visionner des images sur le

moniteur LCD dans un environnement lumineux, par exemple à l'extérieur. Reglez le commutateur LCD B.LIGHT sur OFF pour désactiver le rétroéclairage.

Réglage de la luminosité du rétroéclairage

Lorsque vous reglez le commutateur LCD B.LIGHT sur ON, vous pouvez modifier la luminosité du rétroéclairage à l'aide des boutons LCD BRIGHT + et -.

Appuyez sur le bouton - pour ascombrir le rétroéclairage. Appuyez sur le bouton + pour l'éclaircir.

Pendant le réglage, la barre de niveau du retroéclairage s'affiche pour indiquer la valeur sélectionnée.

Réglage de la couleur, du contraste et de la luminosité

Utilisation du menu

La couleur, le contraste et la luminosité du moniteur LCD peuvent être régés à l'aide du menu LCD/VF SET.

Appuyez sur le bouton MENU pour régler le caméoscope en mode Menu et Sélectionnez (menu LCD/VF SET) puis « LCD » dans le menu.

Réglez la couleur, le contraste et la luminosité du moniteur LCD à l'aide des options de menu LCD correspondantes : Color, Contrast et Brightness

Pour plus de détails sur l'utilisation du menu, voir « Opérations de base des menus » à la page 115.

Utilisation du bouton assignable

Si vous affectez « LCD/VF Adjust » à l'un des boutons assignables, vous pouvez régler le contraste et la luminosité du moniteur LCD à l'aide de ce bouton et de la commande rotative.

Pour savoir comment affecter la fonction, voir « Changer les fonctions des boutons assignables » à la page 65.

1 Appuyez sur le bouton assignable auquel la fonction « LCD/VF Adjust » est affectée.

La barre LCD Brightness Level s'affiche sur le moniteur LCD.

2 Reglez la luminosite en tournant la commande rotative verticalement.

Faites tourner la commande vers le haut pour augmenter la luminosité et vers le bas pour l'assombrir.

3 Appuyez de nouveau sur le bouton assignable.

La barre LCD Contrast Level s'affiche sur le moniteur LCD.

4 Reglez le contraste en tournant la commande rotative verticalement.

Faites tourner la commande vers le haut pour accentuer le contraste et vers le bas pour le réduire.

5 Une fois le réglage effectué, appuyez sur la commande rotative ou sur le bouton CANCEL pour désactiver la barre de niveau.

Réglage du viseur

Si l'image du moniteur LCD ne s'affiche pas clairrement dans un environnement lumineux, vous pouvez utiliser le viseur pour contrcler l'image.

Vous pouvez régler les conditions d'affichage du viseur en fonction des conditions d'éclairage actuelles.

Ces réglages du viseur n' ontaucun effet sur les images enregistrées.

Attention

Ne pas laisser le caméoscope avec l'oculaire du viseur face au soleil. Les rayons du soleil peuvent pensérer dans l'oculaire, se concentrer dans le viseur et provoquer un incendie.

Activation/désactivation du viseur

Par défaut, le viseur s'active lorsque le moniteur LCD est en position de rangement ou est pivoté vers le sujet.

Vous pouvez utiliser l'option « VF » (page 129) du menu LCD/VF SET pour modifier ce réglage afin que le viseur soit toujours activé quels que soit l'état du moniteur LCD. Modifiez le réglage

Power en remplaçant «Auto» par On »

Réglage de la mise au point dans le viseur

La molette de mise au point de l'oculaire (compensation dioptrique) permet d'adapter le viseur à la vue de l'opérateur de manière à ce qu'il puisse visualiser l'image clairement dans l'oculaire.

Réglage du rétroéclairage

Vous pouvez selectionner une luminosite elevée ou faible pour le retroeclairage du viseur.

Choisissez « VF » dans le menu LCD/VF SET puis selectionné « Backlight »

Sélection alternative des modes couleur et monochrome

Pour l'écran du viseur, il est possible de sélectionner l'affichage couleur ou monochrome. Choisissez « VF » dans le menu LCD/VF SET puis sélectionné « Mode »

Selectionnez « B&W » si le contrôle du sujet et la mise au point sont plus faciles à effectuer sur l'affichage monochrome.

Si vous affectez « VF Mode » sur un des boutons assignables (voir page 65), vous pourrez alors selectionner alternatively l'affichage couleur et monochrome en appuyant sur ce bouton.

Réglage du contraste et de la luminosité

Utilisation du menu

Selectionnez « VF » dans le menu LCD/VF SET et reglez le contraste ainsi que la luminosité à l'aide des options correspondantes : Contrast et Brightness.

Pour plus de détails sur l'utilisation du menu, voir « Opérations de base des menus » à la page 115.

Utilisation du bouton assignable

Si vous affectez « LCD/VF Adjust » à l'un des boutons assignables, vous pouvez régler le contraste et la luminosité du viseur à l'aide de ce bouton et de la commande rotative.

Pour savoir comment affecter la fonction, voir « Changer les fonctions des boutons assignables » à la page 65.

1 Appuyez sur le bouton assignable auquel la fonction « LCD/VF Adjust » est affectée.

La barre LCD Brightness Level s'affiche sur le moniteur LCD.

2 Appuyez deux fois sur le bouton assignable pour afficher la barre VF Brightness Level.
3 Reglez la luminosité en tournant la commande rotative verticalement.

Faites tourner la commande vers le haut pour augmenter la luminosité et vers le bas pour l'assombrir.

4 Appuyez de nouveau sur le bouton assignable.

La barre VF Contrast Level s'affiche sur le moniteur LCD.

5 Reglez le contraste en tournant la commande rotative verticalement.
Faites tourner la commande vers le haut pour accentuer le contraste et vers le bas pour le réduire.
6 Une fois le réglage effectué, appuyez sur la commande rotative ou sur le bouton CANCEL pour désactiver la barre de niveau.

Fixation d'un objectif

Objectifs compatibles

Les objectifs suivants sont fournis avec le PMW-F3K.

SCL-P35T20 (longueur focale: 35mm )
- SCL-P50T20 (longueur focale: 50~mm )
SCL-P85T20 (longueur focale: 85mm )

Outre les objectifs équivalents de ceux fournis avec le PMW-F3K, différents objectifs à monture PL sont compatibles avec le PMW-F3K/F3L.

Les objectifs en option suivants peuvent également être utilisés avec le caméoscope.

• Objectif zoom motorisé 14.0X FZ SCL-Z18X140 (compatible avec un caméscope dont la version du logiciel est 1.20 ou supérieure)
• Objectif PL grand angle zoom X1.5 SCL-P11X15 (compatible avec un caméscope dont la version du logiciel est 1.30 ou supérieure)

Pour connaître les autres objectifs compatibles avec le PMW-F3K/F3L, adresse-vous à un revendeur Sony.

Pour plus d'informations sur la manipulation des objectifs en option, reportez-vous à leur mode d'emploi.

Attention

Nc laissez pas le camscope avec I'objectif face au soleil. Les rayons directs du soleil peuvent pénétrer dans I'objectif, se concentrer dans le camscope, et provoquer un incendie.

Fixation d'un objectif

Remarques

• Mettez le caméscope hors tension avant de fixer/retirer l'objet.
  L'objet est un composant de précision. Veillez a ce que la face de montage ne touche pas directement une surface. Assurez-vous de fixer le capuchon fourni.
  L'interface camera du camscope est reglee sur Type C pour les objectifs fournis avec le PMW-F3K ainsi que pour ceux qui possedent un connecteur Cooke. Lorsque vous fixez un

objectif avec connecteur ARRI, réglez
l'interface sur « Type A » à l'aide de l'options « Lens IF » (page 123) du menu CAMERA
SET (pourra être utilisé à l'avenir). Ou réglez-la sur « Off » pour les autres objectifs.
Si l'interface n'est pas correctement régée, un message d'advertissement s'affiche lorsque vous mettez le caméoscope sous tension.
Pour plus de détails sur l'utilisation du menu, voir « Opérations de base des menus » à la page 115.

Fixation d'un objectif à monture PL

1 Tournez le cadre de montage de l'objectif dans le sens antihoraire et retirez le capuchon du porte-objectif.

2 Alignez l'encoché de l'objectif sur l'ergot d'alignement de la partie supérieure du porte-objectif du caméscope et mettez l'objet en place.
3 Tout en tenant l'objetif, tournez le cadre de montage de l'objetif dans les sens horsaire pour fixer l'objetif.

Lors de l'utilisation d'un objectif ARRI1) LDS ou d'un objectif Cooke /i

Alignez les contacts de I'objectif sur le sabot correspondant du camoscope.

Sabot pour objectifs Cooke /i

Sabot pour objectifs ARRI LDS

1)ARRI Group

Si vous avez fixé un objectif de correction de l'aberration

La fonction de correction de l'aberration s'active automatiquement. Le démarrage du caméoscope avec un objectif de correction de l'aberration peut exiger davantage de temps que normalement en raison du chargement de données à ce moment. Les objectifs fournis avec le PMW-F3K sont des objectifs à correction de l'aberration.

Pour plus d'informations sur d'autres objectifs de correction de l'aberration, contactez un revendeur Sony.

Réglage de la longueur fiscale de collerette

Le réglage de la longueur fiscale de collerette (distance entre le plan de fixation du porto-objectif et le plan de l'image) s'impose dans les situations suivantes:

Lorsque l'objet est fixé pour la première fois
Lorsque you changez d'objectif
Lorsque la mise au point n'est pas nette avec un objectif zoom, tant en mode téléobjectif qu'en mode grand angle

Réglage manuel de la longueur fiscale de collerette

La longueur fiscale de collerette de ce caméscope peut être ajustée en tournant la vis de réglage.

Procedez au réglage à l'aide d'une clé hexagonale (taille 7/64").

Tournez-la dans le sens inverse des aiguilles d'une montre pour augmenter la longueur focale de la collerette et dans le sens des aiguilles d'une montre pour la réduire. Pour que la longueur focale de collerette soit ajustée avec précision, tournez lentement la vis.

Remarques

• Si la vis de réglage de la longueur fiscale de collerette est tournée trop loin, le caméscope devient inutilisable. Si vous entendez un cig, arrêtez de la tourner.
• Veillez à utiliser une clé hexagonale de la taille spécifiée. Sinon, la douille de la tête de vis risque d'être endommagée, ce qui empêcherait la vis de tourner.

Vis de réglage de la longueur fiscale de collerette

Réglage automatique de la longueur facale de collerette

La longueur locale de collerette ne peut etre ajustee automatiquement que lorsque le SCLZ18X140 en option (objectif zoom motorise 14.0X FZ) est fixe.

Lorsque le réglage automatique de la longueur facale de collerette est activé, la mise au point est effectué aux positions grand angle et téléobjectif du zoom pour le réglage de la longueur facale de collerette et le résultat est enregistré de manière àMAINTER la condition de mise au point, même si vous changez la position du zoom après la mise au point.

Remarques

• Si un sujet au contraste insuffisant est utilisé ou si le caméoscope ou le sujet rouge durant le réglage, il est impossible d'effectuer le réglage correctement. Une fois le réglage commence, ne touche pas l'objet ou le boîtier du caméoscope avant la fin du réglage.

• Lors du réglage automatique de la longueur fiscale de collerette, réglez « Zoom Limit » du menu CAMERA SET sur « Off »

• Lorsque « Setting » sous « Slow Shutter » du menu CAMERA SET est « On », veillez à le régler sur « Off » avant de débuter le réglage.
• Vérifiez qu'aucune source de lumière, comme une lampe, le soleil ou une fenêtre lumineuse, ne se trouve dans le champ de vision durant le réglage de la longueur fiscale de collerette.
• En cas de rotation de la vis de réglage de la longueur fiscale de collerette après réglage automatique de la longueur fiscale de collerette, la longueur fiscale de collerette réglée est décalée. Veillez à ne pas tourner la vis de réglage alors que le réglage automatique est terminé.

1 Reglez l'interrupteur d'alimentation sur ON.
2 Reglez l'interrupteur IRIS de l'objet sur AUTO.
3 Placez un sujet à haut contraste, comme un tableau de réglage de la longueur fiscale de collerette, à environ 3 m du caméoscope, et éclairez-le suffisamment pour offrir un niveau de sortie video suffisant.

Cadrez le sujet pour le placer au centre, à la position téléobjectif du zoom. Vérifié qu'aucun objet situé plus pres de l'objet que le sujet ne se trouve en dehors du cadre à la position grand angle.

4 Reglez l'interrupteur ZOOM sur SERVO (mode zoom motorisé).

5 Appuyez sur le bouton MENU pour régler le caméoscope sur le mode Menu et sélectionnez (menu LENS FILE), puis « Auto FB Adjust » à partir du menu.

Pour plus de détails sur les opérations du menu, reportez-vous à la section « Opérations de base des menus » à la page 115.

6 Sélectionnez « Execute »

Le réglage commence.

Pendant le réglage, le message relatif à la progression s'affiche.

Une fois le réglage terminé, le message relativ à la progression s'affiche.

Si vous appuyez sur le bouton CANCEL pendant le réglage

Le réglage automatique de la longueur fiscale de collerette est abandonné et l'on revient à la condition préalable au réglage.

Si le réglage échoue

Un message d'erreur s'affiche.

Vérifiez les conditions du sujet et l'éclairage, puis recommencez le réglage.

Retrait de I'objetif

Procedez comme suit :

1 Tout en tenant l'objetif, tournez le cadre de montage de l'objetif dans les sens antihoraire.
2 Tirez l'objectif vers l'avant pour le retirer.

Remarque

Si vous n'installez pas immédiatement un autre objectif, placez le capuchon de porte-objectif dans sa position d'origine et fixez-le en tournant le cadre de montage de l'objet dans le sens horsaire.

Utilisation des fichiers d'objectif

En stockant les données (données de compensation par exemple) propres aux objectifs dans des fichiers, vous pouze effectuer des réglages et la compensation requises simplement en recupérant le fjichier approprié lorsque vous changez les objectifs.

Pour plus de détails sur les fichiers d'objet, voir « Fichiers d'objet » à la page 147.

Fixation du microphone

Il est possible d'enregistrer deux canaux (CH-1/CH-2) d'audio (enregistrement PCM linéaire) en synchronie avec l'enregistrement video.

Utilisation du microphone fourni

Fixez le microphone comme suit :

1 Desserrez la vis du support de microphone et ouvre le couvercle.

2 Installez le microphone sur son support en orientant l'indication UP vers le haut.

3 Fermez le couvercle de support de microphone pour rétabrir l'etat initial, puis raccordez le cable de microphone aux connecteurs AUDIO IN (CH-1 et CH-2) et fixez le cable à l'attache-cable située sous le couvercle.

Connectez la fiche blanche du microphone fourni au connecteur CH-1 du camoscope et la fiche rouge au connecteur CH-2.

4 Reglez les commutateurs LINE/MIC/ MIC+48V (CH-1 et CH-2) sur MIC+48V.

Commutateur LINE/MIC/MIC+48V

5 Reglez l'option « EXT CH Select » de « Audio Input » (page 125) dans le menu AUDIO SET sur « CH-1/CH-2 »

Remarque

Mème lors de l'enregistrement en mode CH-1 d'un son mono 2 canaux en réglient l'options « EXT CH Select » (page 125) de « Audio Input » dans le menu AUDIO SET sur « CH-1», réglez le commutateur LINE/MIC/MIC+48V de CH-2 sur la même position que celle de CH-1. Cependant, si un microphone qui prend en charge le mode stéreo et le mode monaural est connecté et que le connecteur CH-2 bénéficiaie d'une tension de +48 V, le mode monaural du microphone n'est pas activé, la directivité s'effectue dans le sens du

canal gauche. Pour un tel microphone, réglez l'interrupteur LINE/MIC/MIC+48V du connecteur CH-1 sur MIC+48V et celui du connecteur CH-2 sur MIC.

Microphones Sony qui prennt en charge le mode stereo et le mode monaural

• Microphone fourni avec le caméoscope
• ECM-680S

Utilisation d'entrées externes ou de microphones en option

Raccordez les sources audio externes ou microphones externes aux connecteurs AUDIO IN CH-1 et CH-2, puis reglez les commutateurs LINE/MIC/MIC+48V CH-1 et CH-2 sur la position appropriée.

LINE: Pour une source de ligne audio (niveau de ligne: +4 dBu)

MIC: Pour un microphone sans alimentation électrique

MIC+48V : Pour un microphone qui requiert une alimentation électrique +48V

Utilisation de la télécommande IR

Avant utilisation

Avant d'utiliser pour la première fois la télécommande IR fournie avec l'ordinateil, retirez le film isolant du support de pile.

Une pile au lithium CR2025 est montée en usine dans le support.

Pour utiliser la télécommande IR

Pour commander le caméoscope à l'aide de la télécommande IR, activez la fonction de commande à distance du caméoscope après l'avoir mis sous tension.

L'activation/la désactivation de la fonction de commande à distance peut être effectue à l'aide du menu Setup ou d'un bouton assignable.

Pour activer la télécommande à l'aide du menu

Appuyez sur le bouton MENU pour régler le caméoscope sur le mode Menu, Sélectionnez (menu OTHERS) puis reglez « IR Remote » sur « O n »

Pour plus de détails sur l'utilisation du menu, voir « Opérations de base des menus » à la page 115.

Pour activer la télécommande à l'aide d'un bouton assignable

En affectant la fonction « IR Remote » sur un des boutons assignables, vous pourrez alors activer/ désactiver la fonction télécommande en appuyant sur ce bouton.

Pour plus de détails sur les boutons assignable, reportez-vous à « Changer les fonctions des boutons assignable » à la page 65.

Remarque

Pour éviter tout dysfonctionnement, la fonction télécommande est automatiquement désactivée lors de la mise hors tension du caméscope. ÀpRES la mise sous tension du caméscope, activez cette fonction à chaque fois que vous en avez besoin.

Durée de vie de la pile

En cas de défaillance de la pile au lithium, la télécommande IR restera inopérante, même si vous appuyez sur ses boutons. La durée de vie moyenne de la pile au lithium est d'environ un an mais elle dépend du mode d'utilisation.

Si tout appui sur les touches de la télécommande ne produit absolument aucun effet sur le camoscope, remplacez la pile puis contrôle à nouveau le fonctionnement.

Remplacement de la pile de la télécommande IR

Utilisez une pile au lithium CR2025 disponible dans le commerce. N'utilisez pas d'autres piles que celles du type CR2025.

1 Maintenez le levier de verrouillage abaisse ①, tirez le support de la pile vers l'extérieur ② puis retirez la pile.

2 Placez une pile neue dans le support avec le symbole + orienté vers le haut ①, puis repoussez le support dans la télécommande IR jusqu'au déclic ②.

AVERTISSEMENT

• En cas de mauvaise manipulation de la batterie, risque d'explosion.
  Ne rechargez pas et ne demontez pas la batterie et ne la jetez pas dans le feu.
• N'exposez pas les batteries à une chaleur excessive, au soleil ou pres d'un feu par exemple.

ATTENTION

Il y a danger d'explosion s'il y a remplacement incorrect de la batterie. Remplacer uniquement avec une batterie du même type ou d'un type équivalent recommendé par le constructeur. Lorsque vous mettez la batterie au rebut, vous devez respecter la législation en vigueur dans le pays ou la région où vous vous trouvez.

Utilisation des cartes mémoire SxS

Ce caméscope permet d'effectuer des enregistrements audio et video sur des cartes mémoire SxS (en option) insérées dans les fentes prévues à cet effet.

Au sujet des cartes mémoire SxS

Cartes mémoire SxS utilisables

Utiliser les cartes mémoire SxS suivantes fabriquées par Sony (SxS PRO ou SxS-1) pour ce caméoscope. Le fonctionnement n'est pas garantiet avec les cartes mémoire autres que la carte SxS PRO et SxS-1.

SxS PRO

SBP-32 (32 Go)
SBP-64A (64 Go)

SxS-1

Ces cartes sont conformes à la norme ExpressCard.

• SxS, SxS PRO et SxS-1 sont des marques déposées de Sony Corporation.
• Le logo et le nom ExpressCard sont la propriété de Personal Computer Memory Card International Association (PCMCIA) et sont accordés sous licence à Sony Corporation. Toutes les autres marques déposées sont la propriété de leurs propriétaires respectifs.

Remarques sur l'utilisation des cartes mémoire SxS

• Les données enregistrées risquent d'être endommages ou perdues dans les cas suivants :

—Si youretirezce support ou coupez l'alimentation pendant le formatage,la lecture ou I'ecriture des données.
—Si vous utilise ce support dans des endroits soumis à de l'électricité statique ou des parasites électriques.

• N'utilisez pas et ne rangez pas ce support dans les endroits suivants :

—Les endroits ou les conditions d'utilisation recommendées sont dépassees.
—A l'intérieur d'un vehicule fermé, l'éte ou en plein soleil / sous la lumière directe du soleil / pres d'un apparéil de chauffage, etc.
—Les endroits humides ou corrosifs

• Verifiez le sens d'insertion correct avant utilisation.
• Lorsque vous rangez ou transportez ce support, placez-le dans son etui ou bloquez-le convenablement.

• Nous vous conseillons de réaliser une copie de sauvégarde de vos données importantes. Sony n'assume aucune responsabilité si vos données enregistrées sont endommagées ou perdues.
• N'apposez aucune feuille d'étiquette hors de l'espace prévu à cet effet. Lorsque vous apposez la feuille d'étiquette sur ce support, veilles à ce qu'elle ne dépasse pas de l'espace prévu.

Espace pour étiquette

• Les cartes mémoire SxS à utiliser avec ce caméoscope doivent être formatées à l'aide de la fonction de formatage de cet apparil. Si une carte est formatée à l'aide d'un autre système, elle sera considérée comme étant d'un format différent et devra donc être reformatée sur ce caméoscope.

• La suppression à l'aide de la fonction de ce caméscope ne supprime pas complètement toutes les données du support. Lorsque vous transféré ou mettez ce support au rebut, il relève de votre responsabilité d'utiliser un calculiel de suppression des données que vous trouvrez dans le commerce ou de détruire physiquement le support.

• Si la durée d'enregistrement disponible sur une carte est courte, les opérations sur les plans risquent d'être limitées. Dans ce cas, supprimez les fichiers inutiles à l'aide d'un PC.

• Retirez ou réinsérez la carte en ouvrant convenablement son étui.

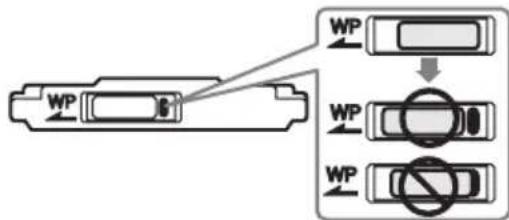

Pour activer la protection en écriture

Le réglage du commutateur de protection en écriture de la carte mémoire SxS en position « WP » vous empêche d'enregistrer, de modifier ou de supprimer des données.

Commutateur de protection en écriture

Remarque

N'intervenez pas sur le commutateur de protection en écriture de la carte mémoire SxS lorsqu'elle est insérée dans le caméscope. Retirez provisoirement la carte du caméscope avant de modifier le réglage du commutateur.

Insertion/retrait d'une carte mémoire SxS

Insertion d'une carte mémoire SxS

1 Ouvrez le couvercle.
2 Insérez la carte mémoire SxS dans la fente.

Avec l'étiquette orientée coteuroit

La lampe d'accès allumée en rouge vire au vert une fois la carte mémoire opérationnelle.

3 Fermez le couvercle.

Indications d'etat par les lampes d'accès

Les fentes de carte A et B sont associées aux lampes d'accès correspondantes pour indiquer leur état respectif.

Lampe Etats des fentes
Eclairée en rouge	Accès à la carte mémoire SxS insérée (données d'écriture/lecture)
Eclairée en vert	Attente (possibilité d'effectuer une opération d'enregistrement ou de lecture à l'aide de la carte mémoire SxS insérée)
Eteinte • Aucune carte mémoire SxS n'est insérée. • La carte insérée est incorrecte. • Une carte mémoire SxS est insérée mais une autre fente est active.

Retrait d'une carte mémoire SxS

1 Ouvrez le couvercle, appuyez tout d'abord sur le bouton d'éjection pour débloquer le verrouillage puis tirez le bouton vers l'extérieur.

Appuyez et déverrouillez le bouton.

2 Appuyez à nouveau sur le bouton d'éjection pour retarder la carte.

Remarques

• L'intégrité des données ne sera pas garantie en cas de mise hors tension de l'appareil ou de retrait de la carte mémoire pendant son utilisation. Toutes les données de la carte risquent d'être détruites. Assurez-vous que les lampes d'accès sont allumées en vert ou étenteuses lorsque vous mettez l'appareil hors tension ou retirez les cartes mémoire.
• Insérez complètement la carte mémoire dans la fente. Si la carte n'est pas complètement insérée, il est possible que le bouton d'éjection ne fonctionne pas correctement.

Sélection alternative des cartes mémoire SxS

Lorsque des cartes mémoire SxS sont insérées dans les deux fentes A et B, appuyez sur le bouton SLOT SELECT pour sélectionner la carte que vous souhaitez utiliser.

Si une carte arrive à saturation pendant l'enregistrement, l'autre carte est alors automatiquement selectionnée.

Remarque

Le bouton SLOT SELECT est désactivée lorsqu'une opération de lecture est en cours. Le changement de carte ne s'effectuera pas, même si vous appuyez sur ce bouton. Ce bouton est activé l'affichage de vignettes (page 92).

Formatage d'une carte mémoire SxS

Le formatage peut être requis avant d'utiliser une carte mémoire SxS avec ce caméoscope.

Lorsqu'une carte mémoire SxS n'est pas formatée ou a été formatée avec un autre système, le message «Unsupported File System » s'affiche sur le moniteur LCD/écran du viseur.

Formatez la carte conformément aux instructions ci-dessous.

Remarque sur le formatage

Toute carte mémoire SxS formatée avec un apparéil autre que ce caméscope ne peut pas être utilisée avec ce caméscope.

Pour executer le formatage

A l'aide de « Format Media » (page 144) du menu OTHERS, spécifiez « Media(A) » (fente A) ou « Media(B) » (fente B) puis sélection « Execute ». Lorsqu'un message de confirmation s'affiche, sélection à nouveau « Execute »

Le formatage commence.

Le message indiquant le formatage en cours et une barre d'etat (%) s'affichent, et la lampe d'accès s'allume en rouge.

Une fois le formatage terminé, un message s'affiche pendant trois secondes pour indiquer la fin de l'opération.

Enregistrement/lecturependant le formatage

Pendant le formatage, vous pouvez effectuer une opération d'enregistrement ou de lecture en utilisant la carte mémoire SxS insérée dans l'autre fente.

En cas d'éché du formatage

Une carte mémoire SxS protégée en écriture ou qui ne peut pas être utilisée avec ce caméscope ne sera pas formatée.

Si un message d'advertissement s'affiche, suivez les instructions du message et remplacez la carte par une carte mémoire SxS appropriée.

Remarques

• Toutes les données, y compris les images et fichiers de configuration enregistrres, sont effacées lors du formatage d'une carte mémoire.
• Les cartes mémoire SxS à utiliser avec ce caméoscope doivent être formatées à l'aide de la fonction de formatage de cet apparil. Toute carte formatée avec un autre apparil devra être reformatée avec ce caméoscope.

Contrôle du temps d'enregistrement restant

En mode d'affichage E-E/d'enregistrement, vérifie la durée restante pour les cartes mémoire SxS chargées dans les fentes sur le moniteur LCD/l'écran du viseur.

Le temps d'enregistrement disponible dans le format video actuel (débit binaire d'enregistrement) est calculé en fonction de l'espace restant sur chaque carte et s'affiche en minutes.

Le temps restant peut également être contrôle sous un format métrique sur l'écran d'etat BATTERY/MEDIA (page 113).

Remarque

L'icone affiche si la carte mémoire est protégée en écriture.

Remplacement d'une carte mémoire SxS

• Si le temps disponible au total sur les deux cartes est inférieur à 5 minutes, vous en serez informé par le message « Media Near Full», le clignotement des tímoins lumineux et l'émission d'un bip sonore. Remplacez les cartes par des cartes disposant d'un espace de mémoire suffisant.
• Si vous poursuivez l'enregistrement jusqu'à écoulment complet du temps total restant, le message indiquera dans ce cas « Media Full», et l'enregistrement s'interrompra.

Remarque

600 plans environ au maximum peuvent etre enregistrres sur une carte memoire SxS. Si le nombre limite de plans enregistrres est atteint, le temps restant indique sera 0 , et le message « Media Full » s'affichera.

Restauration d'une carte mémoire SxS

Si pour une quelconque raison, une erreur survient au niveau des données d'une carte mémoire, la carte devra être restaurée. Si une carte mémoire SxS nécessitant une restauration est insérée dans l'appareil, un message s'affiche sur le moniteur LCD/écran du viseur pour vous inviter à executer une opération de restauration.

Pour restaurer une carte

Selectionnez « Execute » en tournant la commande rotative puis en appuyant dessus.

L'opération de restauration début.

Pendant l'opération, le message indiquant que la carte est en cours de restauration et une barre d'etat (%) s'affichent, et la lampe d'accès s'allume en rouge.

Une fois la restauration terminée, un message s'affiche pendant trois secondes pour indiquer la fin de l'opération.

En cas d'éché de la restauration

• Une carte mémoire SxS protégée en écriture ou une carte sur laquelle une erreur s'est produit ne peut pas être restaurée. Dans ce cas, un message d'advertissement s'affiche. Désactivez la protection en écriture ou remplacez la carte, selon les instructions fournies dans le message.
• Une carte mémoire SxS sur laquelle est survenue une erreur pourra être réutilisée après avoir été à nouveau formatee.
• Dans certains cas, seules des parties de plans peuvent être restaurées. Il est alors possible de dire à nouveau les plans restaurés.
• L'opération suivante peut restaurer une carte mémoire SxS pour laquelle le message « Could not Restore Some Clips » s'affiche de façon répetée chaque fois que vous tentez d'effectuer le processus de restauration :

1 Copiez les plans nécessaires sur une autre carte mémoire SxS, à l'aide de la fonction de copie (page 102) du caméoscope ou du logiciel dédié (fourni) (page 153).
2 Formatez la carte mémoire SxS problèmeque, à l'aide de la fonction de formatage de ce caméoscope.
3 Copiez à nouveau les plans nécessaires sur la carte mémoire SxS.

Enregistrement/lecture pendant la restauration

Pendant la restauration, vous pouvez effectuer une opération d'enregistrement ou de lecture en utilisant la carte mémoire SxS insérée dans l'autre fente.

Remarque

Veillez à utiliser cet apparéil pour restaurer un support enregistré sur celui-ci. Un support enregistré sur un autre apparéil ou sur un apparéil d'une autre version (meme s'il s'agit du même modele) risque de ne pas pouvoir être restauré à l'aide du présence apparéil.

Enregistrement

Procedure d'utilisation de base

Pour réaliser un enregistrement de base, suivez les procédures ci-dessous:

Preparatifs

1 Montez un pack de batteries entièrement charge.
2 Chargez une/des carte(s) mémoire SxS. Si vous chargez deux cartes, l'enregistrement se poursuit par commutation automatique à la deuxième carte lorsque la première est saturaée.
3 Reglez l'angle du moniteur LCD pour obtenir la meilleure vue possible.

Si vous souhaitez utiliser le viseur, placez le moniteur LCD dans sa position de rangement et reglez l'angle du viseur.

4 Reglez l'interrupteur d'alimentation en position ON.

Le caméscope est sous tension.

Lorsque you utilisez la telecommande, activez le mode telecommande (page 34).

Remarque

Lorsque vous tenez le caméscope par sa poignée, soutenez-le par en dessous avec la main gauche.

Enregister

5 Le cas échéant, réglez l'iris, le gain, l'obturatorélectrique et la balance des blancs.

Voir « Regler le diaphragme » à la page 54,
Regler le gain à la page 51,
« Régler l'obturator électronique » à la page 52,
« Ajuster la balance des blancs » à la page 46.

6 Effectuez la mise au point sur le sujeet.

7 Appuyez sur le bouton REC START/ STOP au niveau de l'anse ou de la poignee.

(Si vous utilisez la télécommande IR, appuyez simultanément sur le bouton REC et sur le bouton non repéré.)

Les voyants Tally avant et arrêté s'allument et l'enregistrement commence.

8 Pour arrêté l'enregistrement, appuyez de nouveau sur le bouton REC START/ STOP.

(Si vous utilisez la télécommande IR, appuyez simultanément sur le bouton REC PAUSE et sur le bouton non repéré.)

L'enregistrement s'arrête et le caméscope passée en mode STBY (veille d'enregistrement).

Remarque

Si vous appuyez sur le bouton REC START/ STOP pour démarrer l'enregistrement suivant alors que l'écriture de données précédente n'est pas terminée, il est possible que le message « Cannot Proceed » s'affiche et que l'enregistrement ne puisse démarrer.

Pour enregistrer des signaux d'entrée externes

La modification du réglage de « Input Source Select » dans le menu VIDEO SET en remplaçant « Camera » (réglage par défaut) par « i.LINK » permet d'enregistrer un flux HDV en provenance du connecteur i.LINK (HDV/DV).

Pour plus de détails, voir « Enregistrement de signaux d'entrée externes » à la page 156.

Pour éviter toute erreur de commutation

Le bouton REC START/STOP sur l'anse est doté d'un couvercle de protection. Si vous ne souhaitez pas utiliser le bouton REC START/ STOP sur l'anse, il est recommendé de couvrir le bouton.

Vérifier le dernier plan enregistré (Rec Review)

9 Appuyez sur le bouton REC REVIEW.

La fonction Rec Review (page 64) s'active et le dernier plan enregistré est lu sur le moniteur LCD/écran du viseur pendant la durée spécifiée.

Lorsque la lecture atteint la fin du plan, le caméscope revient en mode STBY (veille d'enregistrement).

Pour supprimer des plans

Vous pouvez supprimer le dernier plan enregistré en utilisant la fonction Last Clip DEL.

Voir « Supprimer le dernier plan enregistré » à la page 86.

Utilisez la fonction All Clips DEL si vous souhaitez supprimer tous les plans enregistrés d'une carte mémoire.

Voir « Supprimer collectivement des plans » à la page 86.

Pour specifier un plan à supprimer, utilisez l'écran de vignettes.

Voir « Suppression de plans » à la page 104.

Plan (données d'enregistrement)

Lorsque you arrêtez d'enregistrer, les données audio et subsidiaries du début à la fin de l'enregistrement sont enregistrées sous la forme d'un plan unique sur une carte mémoire SxS.

Nom du plan

Pour chaque plan enregistré avec ce caméoscope, un nom est automatiquement géné ré selon la méthode sélectionnée avec « Auto Naming » (page 140) sous « Clip » dans le menu OTHERS.

Le réglage par défaut pour « Auto Naming » est « Plan », avec lequel un nom de plan définis dans les métadonnées de planification est appliqué.

Remplacez le réglage « Auto Naming » par « Title » afin d'appliquer un nom de plan complenant entre 4 et 46 caractères alphanumerices et 4 chiffres.

Example: ABCD0001

Vous pouvez spécifier à souhait le bloc de 4 à 46 caractères alphanumerices sous « Clip » dans le menu OTHERS avant de commencer l'enregistrement. (Mais il est impossible de les modifier après l'enregistrement.) La valeur de 4 chiffres est attribuée automatiquement en ordre séquentiel.

Remarques sur les plans

Sur les produits de la série XDCAM EX, la taille de filchier maximale d'un plan HD est limitee a 4 Go et celle d'un plan SD a 2 Go. Si vous continue a enregistrer pendant une periode prolongee, il est possible que le materiel enregistré soit segmente en plusieurs fichiers selon la taille du filchier (le nombre maximal de partitions est de 99).Le camescope traite un enregistrement continu comme un plan unique,meme s'il a ete segmente en plusieurs fichiers.

Il est possible d'enregistrer un long plan sur deux cartes mémoire dans les fentes A et B. Lorsque vous copiez des plans sur un lecteur de disque dur, etc. à l'aide d'un ordinateur, il est recommendé d'utiliser le logiciel dédié disponible sur le CD-ROM fourni.

Remarque

Si I'on effectue la copie en utilisant Explorer (Windows) ou Finder (MAC), il est possible que la continuite et les relations des matériels enregistrres ne soient pas conservées.

Durée maximale d'un plan

En mode HD, un plan peut durer 24 heures maximum. Au-delà de 24 heures, il est automatiquement divisé.

Selectionner le format video

Vous pouvez selectionner différents formats video pour l'enregistrement/la lecture en utilisant « System » dans le menu OTHERS.
Le format actuel s'affiche à l'écran si vous appuyez sur le bouton DISPLAY/BATT INFO.

Formats Sélectionnables

Les formats selectionnables varient selon le réglage HD/SD et la zone d'utilisation (NTSC ou PAL).

La selection de la zone d'utilisation s'effectue au niveau de l'écran Réglage initial (page 24) ou à l'aide du réglage « System » (page 139) du menu OTHERS.

Mode HD

Lorsque le caméoscope est en mode HD, les formats video régés sur celui-ci couvrent le débit binaire d'enregistrement (HQ/SP), la taille d'image d'enregistrement (résolution horizontal), la fréquence d'images d'enregistrement et le système de balayage d'enregistrement (i/P).

Lorsque vous sélectionnez un format HQ, l'enregistrement est effectué avec un début binaire 35 Mbps VBR.

Lorsque vous selectionnez un format SP, l'enregistrement est effectue avec un débit binaire HDV 25 Mbps CBR.

Avec « NTSC Area » ou « NTSC(J) Area » sélectionné

Format Indication sur ce caméscope
HQ 1920 × 1080	HQ 1920/59.94i
59,94 entrelacé
HQ 1440 × 1080	HQ 1440/59.94i
59,94 entrelacé

Format Indication sur ce caméscope
SP 1440 × 1080	SP 1440/59.94i
59,94 entrelacé
HQ 1920 × 1080	HQ 1920/29.97P
29,97 Progressif
HQ 1440 × 1080	HQ 1440/29.97P
29,97 Progressif
HQ 1920 × 1080	HQ 1920/23.98P
23,98 Progressif
HQ 1440 × 1080	HQ 1440/23.98P
23,98 Progressif
SP 1440 × 1080	SP 1440/23.98P
23,98 Progressif
HQ 1280 × 720	HQ 1280/59.94i
59,94 Progressif
HQ 1280 × 720	HQ 1280/29.97P
29,97 Progressif
HQ 1280 × 720	HQ 1280/23.98P
23,98 Progressif

Avec « PAL Area » Sélectionné

Format Indication sur ce caméscope
HQ 1920 × 108050 entrelacé	HQ 1920/50i
HQ 1440 × 108050 entrelacé	HQ 1440/50i
SP 1440 × 108050 entrelacé	SP 1440/50i
HQ 1920 × 108025 Progressif	HQ 1920/25P
HQ 1440 × 108025 Progressif	HQ 1440/25P
HQ 1280 × 72050 Progressif	HQ 1280/50P
HQ 1280 × 72025 Progressif	HQ 1280/25P

Lorsque le caméoscope est en mode SD, les formats video régés sur celui-ci couvrent la fréquence d'images d'enregistrement, le système de balayage d'enregistrement (i/P) et l'aspect (SQ/EC).

Lorsque vous sélectionnez le mode SD, l'enregistrement est effectué avec un début binaire 25 Mbps CBR.

Avec « NTSC Area » ou « NTSC(J) Area » seLECTIONné

Format Indication sur ce caméscope
720 × 480	DVCAM59.94i SQ
59,94 entrelacé, réduit
720 × 480	DVCAM59.94i EC
59,94 entrelacé, bords coupés
720 × 480	DVCAM29.97P SQ
29,97 Progressif, réduit
720 × 480	DVCAM29.97P EC
29,97 Progressif, bords coupés

Avec « PAL Area » Sélectionné

Format Indication sur ce caméscope
720 × 576	DVCAM50i SQ
50 entrelacé, réduit
720 × 576	DVCAM50i EC
50 entrelacé, bords coupés
720 × 576	DVCAM25P SQ
25 Progressif, réduit
720 × 576	DVCAM25P EC
25 Progressif, bords coupés

Basculer entre HD et SD

Pour basculer entre les modes HD/SD, utilisez l'option « HD/SD » de « System » dans le menu OTHERS.

Si vous modifiez le réglage du menu, le caméscope redémarre automatiquement afin d'appliquer le changement.

Remarque

Le basculement entre HD/SD est désactivé lors de l'enregistrement et de la lecture.

1 Appuyez sur le bouton MENU pour régler le caméoscope en mode Menu, afficher le menu OTHERS avec et selectionner « HD/SD » dans « System »

OTHERS
IR Remote : Off
Battery Alarm
Battery INFO
Genlock
Trigger Mode : Both
System	HD/SD : HD
Clip	Format : HQ 1920 / 59.94 i

2 Sélectionnez le mode souhaïte.

Un message de confirmation s'affiche.

Change Mode?

HD > SD

Execute

Cancel

3 Sélectionnez « Execute »

Le caméscope se met automatiquement hors tension, puis redémarre en activant le réglage du menu.

Pour plus de détails sur l'utilisation du menu, voir « Opérations de base des menus » à la page 115.

Pour les options de menu « Format » de « System » dans le menu OTHERS et « SDI/HDMI/i.LINK I/O Select » dans le menu VIDEO SET, les réglages du mode HD et ceux du mode SD sont stockés independamment dans la mémoire. Lorsque vous basculez entre HD et SD, ces options sont automatiquement replacées par les conditions correspondant au mode sélectionné.

Modifier le format

Appuyez sur le bouton MENU pour régler le caméoscope en mode Menu, afficher le menu OTHERS avec et Sélectionner « Format » dans « System »

Pour plus de détails sur l'utilisation du menu, voir « Opérations de base des menus » à la page 115.

Des signaux en provenance des connecteurs SDI OUT,VIDEO OUT et HDMI OUT sont également émis au format sélectionné à partir de ce menu.

Pour plus d'informations sur les formats de sortie, reportez-vous au supplément disponible sur le CD-ROM fourni intitulé « Manuals for Solid-State Memory Camcorder »

Remarque sur le format d'enregistrement en mode SP 1440/23.98P

Lorsque l'enregistrement est effectué en mode SP 1440× 1080 à 23.98P en mode progressif (indiqué comme SP 1440/23.98P sur ce caméscope), les images sont enregistrées à 59,94 fps en mode entrelacé (indiqué comme SP 1440/59.94i) par processus de déroulement.

Basculer d'un filtré ND à un autre

Des filtres ND sont disponibles pourmaintenir l'ouverture dans une plage appropriée. Reglez le selecteur ND FILTER en fonction de la luminosité du sujet.

2:1/64ND

1:1/8ND

OFF:transparent

Le numero de filtrre ND s'affiche a l'écran si vous appuyez sur le bouton DISPLAY/BATT INFO.

Remarque

Aucune indication si le selecteur ND FILTER est sur OFF.

Utiliser le filtrre 5600K CC

Lorsque you appuyez sur le bouton 5600K CC, le témoin s'allume et le filtré 5600K CC (filtré électrique de correction des couleurs) s'active.

Bouton 5600K CC avec témoin

L'indication « 5600K CC » s'affiche à l'écran si vous appuyez sur le bouton DISPLAY/BATT INFO.

Remarque

Il est impossible d'activer/désactiver le filtré 5600K CC lorsque le réglage automatique de la balance des blancs ou le réglage automatique de la balance des noirs est en cours, ou encore quand le réglage de la balance des blancs est régled sur le mode ATW.

Ajuster la balance des blancs

Il faut ajuster la balance des blancs en fonction de la température de couleur de la source lumineuse. Vous pouvez selectionner le mode de réglage en fonction des conditions de prise de vue.

Mode prédéfinition

Avec ce mode, la température de couleur est réglée sur la valeur prédéfinie (réglage d'usine : 3200K). Sélectionné ce mode si vous n'avez pas assez de temps pour ajuster la balance des blancs ou si vous souhaitez soumettre la balance des blancs à la condition que vous avez spécifiée pour un profil d'image.

Mode mémoire A, mode mémoire B

• La balance des blancs est reglee sur la valeur enregistrée dans la mémoire A ou la mémoire B.
• En appuyant sur le bouton AUTO WHT BAL, vous executez l'opération de balance des blancs automatique et enregistrez la valeur reglee dans la mémoire A ou la mémoire B.

Mode ATW (balance des blancs à suivi automatique)

Dans ce mode, le caméscope effectue un réglage automatique de la balance des blancs en fonction des conditions actuelles.

En cas de variation de la température de couleur de la source lumineuse, le réglage de la balance des blancs s'execute automatiquement.

Vous pouvez selectionner cinq niveaux de vitesse de réglage sous « ATW Speed » (page 123) dans le menu CAMERA SET.

Maintenir la valeur ATW

Lorsque la fonction ATW Hold est assignée à un bouton assignable, vous pouvez maintainir momentanément la valeur ATW, même en mode ATW, en appuyant sur ce bouton.

Pour plus de détails sur les boutons assignables, voir « Changer les fonctions des boutons assignables » à la page 65.

Sélectionner le mode de réglage

Vous pouvez selectionner le mode predefinition, le mode memoire A, ou ATW (memoire B) à l'aide du selecteur WHITE BALANCE. La position B du selecteur WHITE BALANCE est assignee en usine au mode ATW. Vous pouvez modifier ce réglage avec « White Switch < B> (page 122) du menu CAMERA SET et selectionner le mode memoire B.

B:mode ATW ou memoire B A:mode memoire A PRST:mode predefinition

Le fait d'assigner la fonction activation/désactivation ATW à un bouton assignable, vous permet d'activer/désactiver l'ATW séparément. Pour plus de détails sur les boutons assignable, voir « Changer les fonctions des boutons assignable » à la page 65.

Lorsque you appuyez sur le bouton DISPLAY/BATT INFO, le mode de réglage et la température de couleur actuels s'affichent à l'écran.

ATW:mode ATW W:A:mode memoire A W:B:mode memoire B W:P:mode predefinition

Exécuter balance des blancs automatique

Executez le réglage de la balance des blancs automatique en fonction de la température de couleur de la source lumineuse.

On peut enregistrer la valeur de réglage dans la mémoire A ou B.

Remarque

Le réglage de la balance des blancs automatique ne peut pas être executé en mode prédéfinition.

1 Pour enregistrer la valeur de réglage en mémoire, sélectionnez le mode mémoire A ou mémoire B.
2 Sélectionnez le filtré ND approprié en fonction des conditions d'éclairage.
3 Placez un sujet blanc sous le même éclairage et filmez-le de manière à obtenir une zone blanche sur l'écran.

Sinon, you pouvez placer un objet blanc (un tissu blanc, un mur blanc, etc.) à cote du sujet.

Veillez à ce que sur l'écran il n'y ait pas de point à éclairage élevé.

4 Reglez l'ouverture du diaphragme d'objectif.

Réglez-la de manière appropriée si vous avez sélectionné le mode de réglage de diaphragme manuel.

5 Appuyez sur le bouton AUTO WHT BAL.

Le réglage de la balance des blancs automatique démarre.

Bouton AUTO WHT BAL

Pendant le réglage, un message indiquant que l'opération est en cours d'exécution resté affché à l'écran. Une fois le réglage executé correctement, un message d'achèvement s'affiche ainsi que la température de couleur obtinue.

• Lorsque vous executez le réglage dans un mode mémoire, la valeur réglée est enregistrée dans la mémoire (A ou B) sélectionnée à l'objet 1.
• Lorsque vous exécutez le réglage en mode ATW, le réglage en mode ATW est repris.

Si le réglage de la balance des blancs automatique échoue

Un message d'erreur s'affiche à l'écran pendant environ trois secondes.

Si le message d'erreur s'affiche, tentez à nouveau un réglage de la balance des blancs automatique. Si le message d'erreur continue de s'afficher après plusieurs tentatives, contactez votre revendeur Sony.

Ajuster la balance des noirs

Ce caméscope vous permet de régler la balance des noirs à l'aide du menu.

Utilisez le menu CAMERA SET pour l'ajustement.

Pour plus de détails sur l'utilisation du menu, voir « Opérations de base des menus » à la page 115.

1 Fermez le diaphragme.

Lors de l'utilisation d'un objectif dont le diaphragme peut etre fermé, tel que I'objectif fourni avec le modele PMW-F3K,fermez le diaphragme.

Lors de l'utilisation d'un objectif dont le diaphragme ne peut etre complètement fermé, recouvre complètement I'objectif avec son capuchon ou un objet équivalent.

2 Appuyez sur le bouton MENU pour régler le caméoscope en mode Menu, afficher le menu CAMERA SET avec et selectionner « Auto Black Bal. » à partir du menu.

3 Sélectionnez « Execute » pour démarrer le réglage de la balance des noirs.

Pendant l'ajustement, un message indiquant que l'opération est en cours d'exécution est affchéé. Une fois l'ajustement réussi, le message est remplaced par un message d'achèvement.

Afficher les marqueurs et les motifs zèbre

Pendant l'enregistrement, il est possible d'insérer dans l'image différents marqueurs et motifs zèbre sur le moniteur LCD/écran du viseur.

Ceci n'aftece pas les signaux d'enregistrement.

Afficher les marqueurs

Utilisez l'option « Marker » du menu LCD/VF SET.

Appuyez sur le bouton MENU pour régler le caméoscope en mode Menu, afficher le menu LCD/VF SET avec et Sélectionner

« Marker » à partir du menu.

Activier les indications de marqueeur

• Réglez « Setting » sur « On », puis désactivez les marqueurs séparément.
  Aucun marqueur n'est affché si « Setting » est sur « Off »
• Le fait d'assigner la fonction d'activation/de désactivation des marqueurs à l'un des boutons assignables vous permet d'exécuter « Setting: On/Off » en appuyant sur le bouton.

Pour plus de détails sur les boutons assignables, voir « Changer les fonctions des boutons assignables » à la page 65.

Afficher le marqueur de zone de sécurité

Réglez « Safety Zone » sur « On » pour insérer le marqueur de zone de sécurité sur l'écran.

Avec « Safety Area», vous pouvez seLECTIONner la taille du marqueur de zone de sécurité égale à 80% , 90% , 92.5% et 95% de la zone d'image.

Example : 95%

Lorsque le marqueur d'aspect est activé, le marqueur de zone de sécurité indique la zone effective à l'intérieur du marqueur d'aspect.

Afficher le marqueur central

Réglez le « Center Marker » sur « On » pour insérer le marqueeur central dans la zone d'écran.

Afficher le marqueur d'aspect

Réglez « Aspect Marker » sur « Line » ou « Mask » pour insérer le marqueeur d'aspect dans la zone d'écran.

Line: Pour l'afficher sous la forme de lignes tive /brianches

Mask: Pour l'afficher en réduisant le niveau du signal video des zones extérieures à la plage du marqueur

Vous pouvez selectionner le rapport du marqueur d'aspect (4:3, 13:9, 14:9, 15:9, 1.66:1, 1.85:1, 2.35:1 ou 2.4:1) avec « Aspect Select »

Example:4:3

Lorsque vous reglez « Aspect Marker » sur « Mask », vous pouvez également modifier la luminosité des images extérieures au marquee d'aspect avec « Aspect Mask ». Vous pouvez selectionner une valeur comprise entre 0% et 90% (par incréements de 10%).

Remarque

Aucun marqueur d'aspect ne s'affiche lorsqu'un format video EC (Edge Crop, bords coupés) est selectionné en mode SD.

Afficher les lignes d'image guide

Réglez « Guide Frame » sur « On » pour insérer les lignes d'image guide dans la zone d'écran.

Afficher les motifs zèbre

Il est possible d'insérer un/des motif(s) zèbre à l'image sur le moniteur LCD/écran du viseur pour vérifier si le niveau de luminance est approprié.

Zèbres définis en usine

1 (70%)

2 (100%)

Activer/désactiver les motifs zèbre

Appuyez sur le bouton ZEBRA pour activer/ désactiver l'indication de motif zèbre.

Modifier les motifs zèbre

L'option « Zebra » du menu LCD/VF SET vous permet de modifier les motifs zèbre à afficher. Appuyez sur le bouton MENU pour régler le caméoscope en mode Menu, afficher le menu LCD/VF SET avec et selectionner « Zebra » à partir du menu.

Zebra Select

Selectionnez le(s) motif(s) zèbre à afficher.

1 (Zebra1): Pour afficher un motif zèbre dans la zone ±10% en centrant le réglage du niveau video sélectionné avec « Zebra1 Level »
2 (Zebra2): Pour afficher un motif zèbre pour le niveau video au-dessus de 100%.
Both : Pour afficher Zebra1 et Zebra2.

Zebra1 Level

Réglez le niveau central de Zebra dans la plage 50 à 107% . Le réglage par défaut est 70% .

Régler le gain

Vous pouvez régler le gain de l'amplificateur video en fonction de la luminosité du sujet. Sélectionnez le mode de réglage requis en fonction des conditions de prise de vue.

Mode gain fixe (réglage manuel du gain)

Selectionnez le gain de l'amplificateur video à l'aide du selecteur ou d'une opération du menu.

Mode AGC (contrôle automatique de gain)

Le réglage du gain de l'amplificateur video s'exécute automatiquement en fonction de la luminosité de l'image.

Enregister avec gain fixe

Selectionner le gain à l'aide du sélecteur

Selectionnez le gain à l'aide du sélecteur GAIN.

Remarque

Lorsque le mode AGC est activé, vous ne pouvez pas seLECTIONner le gain fixe.

La valeur de gain pour chacune des positions du sélecteur est régée en usine comme suit :

L:0dB

M:6dB

H:12dB

Il est possible de modifier ces valeurs entre -3dB et +18dB , à l'aide du menu CAMERA SET.

Pour modifier

Appuyez sur le bouton MENU pour régler le caméoscope en mode Menu, afficher le menu CAMERA SET avec et Sélectionner « Gain Setup » à partir du menu.

Pour plus de détails sur l'utilisation du menu, voir « Opérations de base des menus » à la page 115.

Lorsque you appuyez sur le bouton DISPLAY/ BATT INFO, la valeur de gain actuelle s'affiche à l'écran.

Il est possible de replacer l'indication en dB pour qu'elle s'affiche sous forme d'une valeur ISO en modifiant le réglage « Gain Setting » de « Display On/Off » (page 131) dans le menu LCD/VF SET.

Enregistrer en mode AGC

Vous pouvez activer le mode AGC en reglant « AGC » sur « On » sous « TLCS » (page 122) dans le menu CAMERA SET.

Régler l'obturateur électronique

L'obturatorélectronique du caméoscope vous permit de modifier la vitesse de l'obturator (le temps d'accumulation par image d'enregistrement).

L'obturatorélectronique peut se régler automatiquement ou manuellement selon les exigences.

Mode obturateur automatique

Le réglage de la vitesse de l'obturator s'exécute automatiquement en fonction de la luminosité de l'image.

Modes obturator fixe (réglage manuel)

L'enregistrement s'effectue avec une vitesse d'obturator spécifiée (temps d'accumulation).

Modes Standard (mode Vitesse/mode Angle)

Ces modes peuvent s'avérer particulièrement utiles si vous souhaitez enregistrer un sujeit se déplaçant à grande vitesse avec un léger flou. Vous pouvez selectionner le mode Speed ou le mode Angle. En mode Angle, vous pouvez spécifique la vitesse de l'obturateur en réglant l'angle de l'obturateur.

Spcificiez la vitesse de l'obturator par frquence. Ce mode peut s'utiliser pour balayer 1'ecran du moniteur en eliminant les bandes horizontales.

Mode obturateur lent

La vitesse de l'obturator est spécifiée en nombre d'images accumulées.

Prise de vue en mode obturateur automatique

Vous pouvez activer le mode obturator automatique en reglant « Auto Shutter » sur « On » sous « TLC S » (page 122) dans le menu CAMERA SET.

Prise de vue en mode obturator fixe

Lorsque you reglez le commutateur SHUTTER sur ON, I'obturator fixe s'active dans le mode et la vitesse d'obturator que vous avez spécifiés sous « Shutter » dans le menu CAMERA SET.

Remarque

Si le mode obturator automatique est regle sur On, vous ne pouvez pas selectionner l'obturator fixe.

Commutateur SHUTTER

Réglage de la vitesse et du mode d'obturator

Vous pouvez regler le mode obturateur et la vitesse d'obturator avec le menu CAMERA SET.

Appuyez sur le bouton MENU pour régler le caméoscope en mode Menu, afficher le menu CAMERA SET avec et seLECTIONner « Shutter »

Mode Speed (vitesse standard)

Réglez « Mode » sur « Speed » et spécifie les temps ([ 1/valeur de réglage ] sec.) avec « Shutter Speed ».

Les valeurs de réglage disponibles varient en fonction de la fréquence d'images actuelle.

Fréquence d'images	Vitesse d'obturateur (sec.)
59.94i, 59.94P 50i, 50P	1/60, 1/100, 1/120, 1/125, 1/250, 1/500, 1/1000, 1/2000
23.98P	1/32, 1/48, 1/50, 1/60, 1/96, 1/100, 1/120, 1/125, 1/250, 1/250, 1/500, 1/1000, 1/2000
25P	1/33, 1/50, 1/60, 1/100, 1/120, 1/125, 1/250, 1/500, 1/1000, 1/2000
29.97P	1/40, 1/50, 1/60, 1/100, 1/120, 1/125, 1/250, 1/500, 1/1000, 1/2000

Mode Angle (angle standard)

Réglez « Mode » sur « Angle » et spécifie z l'angle d'obturator avec « Shutter Angle ». Vous avez le choix entre 11.25^ , 22.5^ , 45^ , 72^ , 86.4^ , 90^ , 144^ , 150^ , 172.8^ , 180^ et 216.0^ .

Remarque

Si la fréquence d'images est régée sur une valeur comprise entre 1 et 16 en mode ralenti et accéléré, vous ne pouvez pas sélectionner 72^ , 86.4^ , 144^ , 150^ , 172.8^ ou 216.0^ .

Réglez « Mode » sur « ECS » et spécifie la fréquence avec « ECS Frequency ». Les valeurs de réglage disponibles varient en fonction de la fréquence d'images actuelle.

Si vous appuyez sur le bouton DISPLAY/BATT INFO, le mode d'obturateur actuel et les valeurs de réglage s'affichent.

Prise de vue en mode obturator lent

Selectionnez « Slow Shutter » dans le menu CAMERA SET.

Réglez « Setting » sur « On », et spécifie le nombre d'images accumulées avec « Number of Frames ».

Vou pouvez selectionner entre 2 et 8 images.

Remarques

• Vous ne pouvez pas utiliser le mode obturator lent si le format video est régle sur SP 1440/23.98P, si le caméscope est en mode ralenti et accélééré ou si « Auto Shutter » est régle sur « O n »
• Lorsqu'un format du système entrelacé est sélectionné, vous ne pouvez pas activer/ désactiver l'obturateur lent dans les conditions suivantes:

—L'enregistrement est en cours.
—Levoyant Cache Rec est allumé.
—Un réglage complément « HDV » ou « DVCAM » est sélectionné avec l'option « SDI/HDMI/i.LINK I/O Select » du menu VIDEO SET.

Régler le diaphragme

Réglez l'ouverture du diaphragme à l'aide de la bague de diaphragme en fonction de la luminosité du sujet.

Pour les opérations relatives à l'objet, reportez-vous à son mode d'emploi.

Dans le cas d'un objectif qui prend en charge l'indication de la position du diaphragme, le réglage actuel s'affiche à l'écran si vous appuyez sur le bouton DISPLAY/BATT INFO.

MF*

ATW 4300K PPOFF

152345710

++T1.6 18dB

Lorsque le réglage « TLCS » (contrôle de niveau total) du menu CAMERA SET est modifié, le réglage sélectionné est indiqué par un symbole avant la valeur du diaphragme.

++: ouverture augmente d'un environ
+ : ouverture augmente d'un demi environ
Aucun symbole : standard
- :fermeture augmente d'un demi environ
--:fermetureaugmentede'un environ

Pour plus de détails concernant le réglage TLCS, reportez-vous à la section « TLCS » (page 122) dans la liste des menus de configuration.

Régler le zoom

Si vous utilisez un objectif zoom, tournez sa bague de zoom pour régler le zoom.

Pour les opérations relatives à l'objet, reportez-vous à son mode d'emploi.

Dans le cas d'un objectif qui prend en charge l'indication de la position de zoom, la position actuelle du zoom s'affiche sur l'écran dans la plage 0 (grand angle) à 99 (teléobjectif) lorsque vous appuyez sur le bouton DISPLAY/BATT INFO.

Il est possible de modifier l'indication numérique pour qu'elle s'affiche sous forme de barre en modifiant le réglage « Zoom Position » de « Display On/Off » (page 131) dans le menu LCD/VF SET.

Lorsque you utilisez un objectif à zoom motorisé en option, vous pouvez régler le zoom avec le sélecteur de servo zoom (page 14) situé sur la poignée ou le bouton ZOOM T/W de la télécommande (page 18).

Vou puevez également utiliser les boutons assignables 1 et 2 ou 6 et 7 comme boutons de servo zoom en attribuant les fonctions Zoom Tele et Zoom Wide aux boutons.

Pour plus de détails sur les boutons assignable, voir « Changer les fonctions des boutons assignable » (page 65).

Avec « Zoom Limit » du menu CAMERA SET, vous pouvez limiter la portée de l'objet à zoom motorisé.

Lorsque vous reglez « Zoom Limit » sur

« Rangel » ou « Range2», «!Zxx» ou « s'affiche pour l'indication de position de zoom à l'écran.

Pour plus de détails sur Zoom Limit, voir « Zoom

Limit (page 124) dans « Lieste des menus de configuration ».

Régler la mise au point

Tournez la bague de mise au point de l'objet pour obtenir la meilleure mise au point possible en observant l'image sur le moniteur LCD/écran du viseur.

Pour les opérations relatives à l'objet, reportez-vous à son mode d'emploi.

Mise au point etendue

Lorsque you appuyez sur le bouton

EXPANDED FOCUS, la zone centrale de l' image est agrandie sur le moniteur LCD/écran du viseur, ce qui facilitte le réglage de la mise au point.

Appuyez à nouveau sur le bouton EXPANDED FOCUS ou ne tournez pas la bague de mise au point pendant 5 secondes pour revenir à l'angle d'enregistrement normal.

Peaking

Lorsque you appuyez sur le bouton PEAKING, la fonction de réglage du contour s'active. Cette fonction accentue le contour des images sur le moniteur LCD/écran du viseur, ce qui facilitite la mise au point manuelle.

Cette fonction n'attecte pas les signaux d'enregistrement.

Le niveau d'accentuation et la couleur des contour peut se régler sous « Peaking » (page 129) dans le menu LCD/VF SET.

Bouton PEAKING

Réduire le scintillagement

Pour réduire le scintillagement, essayez l'une des deux méthodes suivantes:

Régler la vitesse de l'obturateur en fonction de la fréquence de l'alimentation électrique

Activez l'obturatorélectronique (page 52) et reglez la vitesse de l'obturator en fonction de la fréquence de l'alimentation electrique.

Si la fréquence est de 50 Hz

Réglez la vitesse de l'obturator sur 1 / 50 ou 1 / 100 de seconde.

Si la fréquence est de 60 Hz

Réglez la vitesse de l'obturator sur 1 / 60 ou 1 / 120 de seconde.

Utiliser la fonction de réduction du scintillagement

Réglez « Mode » de « Flicker Reduce » (page 120) dans le menu CAMERA SET sur « Auto » ou « On » et réglez « Frequency » sur la fréquence de l'alimentation électrique (50 Hz ou 60 Hz).

Remarque

Si la fréquence d'images sélectionnée pour l'enregistrement est proche de la fréquence de l'alimentation électrique, il est possible que le scintillagement ne puisse pas être suffisamment réduit même si vous activez la fonction réduction du scintillagement. Dans ce cas, utilisez l'obturator électronique.

Paramètres recommendés pour la compensation du scintillagement

Fréquence

Réglez toujours « Frequency » sur la valeur de fréquence d'alimentation électrique correspondant au champ de laamera.

Mode

• Il est recommandé de régler « Mode » sur « Off » pour des prises de vue à l'extérieur ou sous un éclairage ne provoquant pas de scintillagement. (« Mode » peut également être régle sur « Auto », cependant il se peut que dans de telles conditions la fonction de compensation du scintillagement soit trop importante.)
• Il est recommandé de régler « Mode » sur « Auto » pour des prises de vue à l'intérieur ou sous divers éclairages pouvant provoquer un scintillage tels que des ampoules fluorescentes, à sodium ou à vapeur de mercury. (Si les prises de vue s'effectuent toujours sous des éclairages pouvant provoquer un scintillagement, réglez « Mode » sur « On ».)

Les paramètres « Mode » recommends sont indiqués ci-dessous.

Flicker Reduce/ Mode	Environments
	Sous un éclairage pouvant provoquer un scintillage	Sous un éclairage ne provoquent pas de scintillage
Auto ReCOMMANDÉ Acceptable
On Acceptable Déconseillé
Off Déconseillé Recommendé

Remarque

La fonction de réduction du scintillagement n'est pas active lorsque les signaux sont émis par les connecteurs HD SDI A/B (Dual-Link).

Régler les données temporelles

Des données temporelles, telle que les codes temporels, les bits d'utilisateur et l'heure de l'horloge, sont enregistrées.

Modes de fonctionnement du code temporel

Pour le code temporel, vous pouvez selectionner trois modes de fonctionnement et un mode Clock.

Mode Rec Run

Le code temporel avance uniquement pendant l'enregistrement. La continuité du code temporel est maintainue entre plans dans la séquence d'enregistrement tant que 1'on ne change pas la carte mémoire SxS.

Si vous retirez la carte mémoire et que vous enregistrez sur une autre carte, la continuité du code temporel ne sera pas assurée lorsque vous réinsérèze à nouveau la première carte dans la fente.

Mode Free Run

Le code temporel continue d'avancer independamment de l'enregistrement.

Mode Regen

Le code temporel avance uniquement pendant l'enregistrement.
Lorsque vous inserez une autre carte memoire, le camescope commence le prochain enregistrement de sorte que la continuite du code temporel jusqu'au dernier code temporel enregistré sur la carte est assurée.

ModeClock

L'heure actuelle de l'horloge est enregistrée pour le code temporel.

Remarques

• Pendant l'enregistrement à intervalles, l'enregistrement cadre par cadre,
  l'enregistrement en ralenti et accéléré, le code temporel avance en mode Rec Run quel que soit le réglage « Run » si vous réglez « Mode » de « Timecode » sur « Preset » à l'aide du menu TC/UB SET. Si vous le réglez sur « Clock », le code temporel avance en mode Regen.
• Lorsque la fonction mise en mémoire cache des images est activée (P.Cache Rec Setting: On), le code temporel avance toujours en mode Free Run. Lorsque vous désactivera la fonction mise en mémoire cache des images, le mode de fonctionnement sélectionné dans le menu TC/UB SET est rétabli.

Régler le code temporel

Spécifiez le code temporel à enregistrer sous « Timecode » et « TC Format » dans le menu TC/UB SET.

Pour plus de détails sur l'utilisation du menu, voir « Opérations de base des menus » à la page 115.

Régler le code temporel sur une valeur souhaitation

1 Réglez «Mode» de «Timecode» «Preset».
2 Spécifiez la valeur de code temporel dans la ligne Réglage et sélectionnez « S E T »

Réinitialiser le code temporel

Vous pouvez réinitialiser le code temporel à enregistrer dans les modes de fonctionnement à « 00:00:00:00 »

1 Sélectionnez « Reset » de « Timecode »
2 Sélectionnez « Execute »

Utiliser l'heure réelle en tant que code temporel

Réglez « Mode » de « Time Code » sur « Clocked.

L'hour de l'horloge intégrée est enregistrée en tant que code temporel.

Basculer entre DF et NDF du code temporel

En utilisant « TC Format » du menu TC/UB SET, il est possible de basculer entre DF (mode temps réel) et NDF (temps non réel) du code temporel. Remarquez toute fois que le mode est fixé sur DF ou NDF independamment du réglage TC Format et en fonction du réglage de la fréquence d'images actuel.

Restrictions sur le code temporel

Le réglage du code temporel est limité par le format video actuel.

Formats video Réglage d'image		TC Format
HQ 1920/59.94i	00 à 29	DF/NDF
HQ 1920/29.97P		commutable (fixé sur DF en mode Clock)
HQ 1440/59.94i
HQ 1440/29.97P
SP 1440/59.94i
DVCAM59.94i SQ
DVCAM59.94i EC
DVCAM29.97P SQ
DVCAM29.97P EC
HQ 1920/50i	00 à 24	Fixé sur NDF
HQ 1920/25P
HQ 1440/50i
HQ 1440/25P
SP1440/50i
DVCAM50i SQ
DVCAM50i EC
DVCAM25P SQ
DVCAM25P EC
HQ 1920/23.98P	00 à 231)	Fixé sur NDF2)
HQ 1440/23.98P
HQ 1280/23.98P
SP 1440/23.98P	00 à 293)	DF/NDF commutable (fixé sur DF en mode Clock)
HQ 1280/59.94P	00 à 29 (double compte)	DF/NDF commutable (fixé sur DF en modeClock)

HQ 1280/25P 00 à 24 Fixé sur NDF

Formats video Réglage d'image		TC Format
HQ 1280/50P 00 à 24 (double compte)		Fixé sur NDF
HQ 1280/29.97P 00 à 29 DF/NDF commutable (fixé sur DF en mode Clock)

1)Les chiffres pour l'image dans « Setting » sont limités à 00, 04, 08, 12, 16 et 20. L' image au début de l'enregistrement est limite à 00, 04, 08, 12, 16 ou 20. Lorsque le signal du connecteur SDI OUT passse à 60i à cause du processus de déroulement 2-3 sauf lorsque « 23.98P Output » (page 127) est réglé sur « 23.98PsF » pour 1920/23.98P en mode d'enregistrement/affichage E-E, les chiffres d'image du code temporel ajoutés à la sortie du connecteur SDI OUT sont remplacés par des valeurs comprises entre 00 et 29.

2) Mème en mode Clock, il est possible de décaler graduèlement le code temporel puisqu'il est compté par NDF. Lorsque tout signal passe au format video 2-3 sauf leurs provenant des connecteurs SDI OUT et HDMI OUT avec « 23.98P Output » (page 127) régle sur « 23.98PsF » pour 1920/23.98P, il peut y avoir un champ avec des codes temporels doubles sur l'écran.

3)Avec DF, vous pouvez régler les chiffres d'image à soushait dans la plage 00 à 29.

Avec NDF, l'image au début de l'enregistrement est limitée à 00, 05, 10, 15, 20 ou 25.

Régler les bits d'utilisateur

Vous pouvez additionner un nombre hexadecimal à 8 chiffres pour des images en tant que bits d'utilisateur.

Les bits d'utilisateur peuvent également être régles sur la date actuelle.

Utilisez « Users Bit » du menu TC/UB SET.

Régler huit chiffres à souhait

1 Reglez Mode de Users Bit sur Fix
2 Spécifiez les valeurs dans la ligne Setting et sélection « SET »

Vous pouvez régler des chiffres hexadécimaux A à F en vous servant des algabétiques correspondants.

Enregistrer la date actuelle en tant que bits d'utilisateur

Réglez « Mode » de « Users Bit » sur « Date » La date actuelle est affichée dans la ligne Setting.

Afficher les données temporelles

En mode d'enregistrement/affichage E-E, en appuyant sur le bouton DISPLAY/BATT INFO, vous pouvez afficher les données temporelles sur l'écran.

L'indication bascule de code temporel à bits d'utilisateur et durée d'enregistrement à chaque appui sur le bouton TC/U-BIT/DURATION.

Affichage Contenu

TCG::*** Code temporel

CLK **: **: **: ** Code temporel (mode Clock)

UBG******Bits d'utilisateur

DUR **:**:** Durée depuis le début de l'enregistrement

Enregistrer des signaux audio

Il est possible d'enregistrer deux canaux (CH-1/ CH-2) d'audio (enregistrement PCM linéaire) en synchronie avec l'enregistrement video.

Raccordez le microphone fourni ou une source audio externe.

Pour plus de détails, voir « Fixation du microphone » à la page 32.

Régler les niveaux d'enregistrement audio

Vous pouvez selectionner le mode de réglage automatique ou manuel séparément pour chaque canal.

Pour régler les niveaux automatiquement (AGC)

Lorsque les commutateurs AUDIO SELECT CH-1 et CH-2 sont régles sur AUTO, le réglage des niveaux d'enregistrement audio s'effectue automatiquement.

Deux modes AGC peuvent être sélectionnés à l'aide du réglage « MIC AGC » de « Audio Input » (page 125), sous le menu AUDIO SET.

High: enregistrement audio général

Low: enregistrement musical ou enregistrement lors d'un événement où une pression sonore élevée peut être généree

Pour régler les niveaux manuellement

Réglez les commutateurs AUDIO SELECT CH-1 et CH-2 sur MANUAL, et ajustez les niveaux d'enregistrement audio en tournant les commandes AUDIO LEVEL.

Régléz les commandes sur 5 pour le réglage de reference (0 dB). Le réglage 10 maximise le niveau (+12 dB) alors que le réglage 0 le minimise (-∞).

Les niveaux d'entrée s'affichent à l'écran si vous appuyez sur le bouton DISPLAY/BATT INFO.

Il est possible de procéder à un réglage précis de l'enregistrement à l'aide des réglages « TRIM CH-1 » et « TRIM CH-2 » de « Audio Input » (page 125), sous le menu AUDIO SET. Pour un enregistrement de haute qualité, réglez les commandes AUDIO LEVEL mais également les paramètres « TRIM CH-1 » et « TRIM CH-2 », de manière à obtenir une sensibilité optimale du microphone. Lors de réglages de précision avec les paramètres « TRIM CH-1 » et « TRIM CH-2 », réglez les commandes AUDIO LEVEL sur 5 et ajustez les éléments de manière à Broker des indications de mesure adaptées.

Si la pression sonore maximale ne peut etre obtenue ou si une pression sonore soudaine est prevue,reglez « Limiter » de « Audio Input » (page 125), sous le menu AUDIO SET, sur «On».

Remarques

Lorsque vous reglez manuellement les niveaux d'enregistrement, assurez-vous de l'absence de distorsion, en controlant par le biais du casque, etc.
- Si les commandes AUDIO LEVEL sont régées sur une valeur inférieure à 5, les niveaux d'enregistrement n'atteignent pas la plage maximale.

Enregistrement audio dans des modes d'enregistrement spéciaux

• Aucun enregistrement audio n'a lieu pendant l'enregistrement à intervalles ou l'enregistrement cadre par cadre.
• Aucun enregistrement audio n'a lieu pendant l'enregistrement en ralenti et acceléré si la fréquence d'images d'enregistrement est régée sur une valeur différente de la fréquence d'images en lecture.

Contrôler l'audio

Vous pouvez contrôler lessons en cours d'enregistrement en utilisant un casque raccordé au connecteur de casque (mini prise stéreo).

Remarque

Le haut-parleur intégré est désactivé en mode d'enregistrement/affichage E-E.

Pour régler le volume de contrôle audio

Utilizez les boutons MONITOR VOLUME.

En appuyant sur le bouton + vous augmentez le volume, en appuyant sur le bouton - vous le réduisez. Pour couper le son, réglez-le au minimum.

Pendant le réglage du volume, le niveau s'affiche à l'écran sous la forme d'une barre.

Emettre les barres de couleur et la tonalité de réference

Le caméscope peut émettre un signal de barre de couleur au lieu de l'image deamera.

Une tonalité de référence de 1-kHz est émise avec le signal de barre de couleur si « 1kHz Tone » de « Audio Input » (page 125) est réglé sur « On » dans le menu AUDIO SET.

Les signaux de barre de couleur et de tonalité de réference sont émis par les connecteurs HD SDI (A/B), SDI OUT, HDMI OUT et i.LINK (HDV/ DV). Le connecteur VIDEO OUT émet le signal de barre de couleur uniquement.

Appuyez sur le bouton BARS/CAM.

L'imagede la camera bascule sur des barres de couleur.

Pour revenir à l'image de laamera, appuyez à nouveau sur le bouton.

Vous pouvez selectionner le type de barres de couleur avec « Color Bar Type » (page 120) du menu CAMERA SET.

Multi: barres de couleur multiformarIB 75% : bandes verticales avec luminance 75% 100% : bandes verticales avec luminance 100%

Remarques

• Lorsqu'un enregistrement de l'image deamera est en cours, vous ne pouze pas passer à l'image de barre de couleur même en appuyant sur le bouton BARS/CAM. (Vous pouvez basculer de l'image de barre de couleur à l'image deamera.)
• Le mode de barre de couleur ne peut pas etre selectionné en mode ralenti et accéléré.

Enregistrer des repères de prise de vue

Lorsque vous enregistrez en tant que données subsidiaires des repères de prise de vue pour des scènes importantes d'un plan enregistré en mode HD, vous pouze acceder facilement aux points repères sur l'écran Repère de prise de vue qui affiche uniquement les scènes avec des repères de prise de vue. Ceci permet d'accroître l'efficacité au montage.

Pour plus de détails sur l'écran Repère de prise de vue, voir « Affichage de l'écran SHOT MARK (mode HD uniquement) » à la page 106.

Le caméscope vous permet d'enregistrer deux types de repères de prise de vue : repère de prise de vue 1 et repère de prise de vue 2.

Vous pouvez enregistrer des repères de prise de vue selon besoin pendant l'enregistrement ou après l'enregistrement lors du contrôle des images de lecture.

Remarque

Il est impossible d'enregistrer des données subsidiales pour des plans enregistrés en mode SD.

Insérer une repère de prise de vue pendant l'enregistrement

Activez la télécommande IR (page 34) et utilisez le bouton SHOTMARK 1 ou 2.

Bouton SHOTMARK 1 Bouton SHOTMARK 2

Appuyez sur le bouton SHOTMARK 1 ou 2 à l'endetroit où vous souhaitez insérer un repère.

Si vous avez assigné la fonction Shot Mark1 ou Shot Mark2 à un bouton assignable, vous pouvez également utiliser ce bouton (page 65).

Le repère de prise de vue enregistré correspondra au bouton sur lequel vous appuyez.

Pour plus de détails sur les opérations pour ajouter des repères de prise de vue après l'enregistrement, voir « Ajout de repères de prise de vue lors de la lecture (mode HD) » à la page 98 et « Ajout/ suppression de repères de prise de vue (mode HD uniquement) » à la page 107.

Pour indiquer un nom de repère de prise de vue à l'aide de métadonnées de planification, voir « Définition d'un nom de plan dans les métadonnées de planification » à la page 89.

Ajout de la marque OK

Vous pouvez ajouter la marque OK à un plan enregistré en mode HD afin d'empêcher sa suppression ou sa division par inadvertance. La marque OK permet également d'obtenir un écran de vignettes contenant uniquement les plans marqués (écran de vignettes des plans OK) lorsque vous appuyez sur le bouton THUMBMAIL.

Pour plus de détails sur l'écran de vignettes des plans OK, voir « Affichage de l'écran de vignettes des plans OK (mode HD) » à la page 95.

Remarque

Il est impossible d'ajouter la marque OK à des plans enregistrés en mode SD.

Pour ajouter la marque OK en mode d'affichage E-E, assignez la fonction marque OK à un bouton assignable.

Pour assigner une fonction, voir « Changer les fonctions des boutons assignable » à la page 65.

Ajout de la marque OK

En mode d'affichage E-E, vous pouvez ajouter la marque OK au dernier plan enregistré sur la carte mémoire SxS actuellement sélectionnée.

Une fois l'enregistrement d'un plan terminé, appuyez sur le bouton assignable auquel vous avez assigné la fonction marque OK.

Le message « OK Mark » apparait à l'écran pendant trois secondes.

Suppression de la marque OK

En mode d'affichage E-E, vous pouvez supprimer la marque OK ajoutée au dernier plan enregistré sur la carte mémoire SxS actuellément sélectionnée.

1 Appuyez sur le bouton assignable auquel vous avez assigné la fonction marque OK.

Le message de confirmation « Execute/ Cancel » s'affiche.

2 Sélectionnez « Execute »

La marque OK du dernier plan est supprimée.

Pour ajouter/supprimer la marque OK à des plans/de plans antérieures au dernier plan

Utilisez le menu des opérations sur les plans à partir de l'écran de vignettes.

Voir « Ajout/suppression de la marque OK d'un plan (mode HD uniquement) » à la page 102.

Rec Review

Vous pouvez revoir instantanément à l'écran le dernier plan enregistré (revue instantanée).

Appuyez sur le bouton REC REVIEW une fois l'enregistrement terminé.

Vous pouvez assigner la fonction revue instantanée à un bouton assignable afin d'utiliser只不过 cette fonction (page 65).

La lecture de la partie du plan spécifique démarre. En mode revue instantanée, vous pourrez dire les 3 ou les 10 dernières secondes ou la partie entière du plan selon le réglage Rec Review (page 121) du menu CAMERA SET. Le réglage d'usine est 3 secondes.

La revue instantanée se termine à la fin du plan et revient à l'etat STBY (veille d'enregistrement).

Pour interrompre la fonction revue instantanée

Appuyez sur le bouton REC REVIEW ou STOP, ou encore sur le bouton assignable auquel vous avez assigné la fonction revue instantanée.

La revue instantanée est annulée et revient à l'etat STBY (veille d'enregistrement).

Remarques

• Si la durée du dernier plan enregistré est inférieure au temps (3 ou 10 secondes) spécifique pour revue instantanée, le plan est reliu du début à la fin.
  Si le plan a ete enregistré en mode SD ou segmente en plusieurs fichiers car sa taille etait supérieure a 2 Go, seul le dernier fichier est lu.
• Pendant la lecture revue instantanée, les boutons de commande de lecture autres que le bouton STOP sont désactivés.
• Si vous avez modifie le format video après l'enregistrement, la revue instantanee ne peut pas s'executer (sauf en cas de passage du mode SP 1440/23.98P au mode SP 1440/59.94i).
• Vous ne pouvez pas utiliser les menus configuration et P.PROFILE pendant la revue instantanée.

Changer les fonctions des boutons assignable

Le caméscope dispose de quatre boutons assignables auxquels vous pouvez assigner différentes fonctions pour une plus grande commodité.

Les fonctions suivantes sont assignées en usine :

Bouton ASSIGN 1 (LENS INFO)

Activer/désactiver l'indication de la profondeur de champ

Bouton ASSIGN2(BRTDISP)

Activer/désactiver l'indication de niveau deluminosité

Bouton ASSIGN 3 (HISTOGRAM)

Activer/désactiver l'indication d'histogramme

Boutons ASSIGN 4 et ASSIGN 5

Demarrer/arrêter l'enregistrement

Boutons ASSIGN 6 ^1) , ASSIGN 7 ^1) et ASSIGN 8

1) Lorsqu'un objectif zoom motorisé en option est fixé, la fonction Zoom Tele est assignée au bouton ASSIGN 6 et la fonction Zoom Wide est assignée au bouton ASSIGN 7.

Changer de fonction

Utilisez « Assign Button » du menu OTHERS.

Pour plus de détails sur l'utilisation du menu, voir « Opérations de base des menus » à la page 115.

1 Sélectionnez « Assign Button » à partir du menu OTHERS.

OTHERS
3D-Link
ND Adjustment
Time Zone : UTC +09:00	<1> : Lens Info
Clock Set	<2> : BRT Disp
Language : English	<3> : Histogram
Assign But ton	<4> : Rec
Tally	<5> : Off
	<6> : Off

2 Sélectionnez le bouton auquel vous souhaitez assigner une fonction.

3 Sélectionnez la fonction à assigner.

Fonction Contenu

Marker Activer/désactiver toutes les indications de marquee (marquee de zone de sécurité, marquee central, marquee d'aspect, images guide)

Last Clip DEL Supprimer le dernier plan

ATW Activer/désactiver la fonction ATW

ATW Hold Activer/désactiver la fonction ATW Hold

Rec Review Démarrer/arrêté la revue instantanée

Rec Démarrer/arrêté l'enregistrement

Picture Cache Activer/désactiver le mode mise en mémoire cache

Fonction Contenu
Freeze Mix Démarrer/arrêté le mixage des images gelées
Expanded Focus	Activer/désactiver la fonction de mise au point étendue
Spotlight Activer/désactiver le mode éclairage intense TLCS
Backlight	Activer/désactiver le mode contre-jour TLCS
IR Remote	Activer/désactiver la télécommande IR
Shot Mark1)	Insérer le repère de prise de vue 1
Shot Mark2)	Insérer le repère de prise de vue 2
VF Mode	Basculer le mode d'écran viseur (couleur/monochrome)
BRT Disp	Activer/désactiver l'indication de niveau de luminosité
Histogram Activer/désactiver l'indication d'histogramme
Lens Info	Activer/désactiver l'indication de la profondeur de champ
OK Mark1)	Ajouter/supprimer une marque OK
Zoom Tele2)	Zoom en direction du côte du téléobjectif (uniquement disponible lorsqu'un objectif à zoom motorisé est fixé. L'opération d'assignation n'est possible qu'vec le bouton ASSIGN 1 ou ASSIGN 6.)
Zoom Wide2)	Zoom en direction du côte du grand angle (uniquement disponible lorsqu'un objectif à zoom motorisé est fixé. L'opération d'assignation n'est possible qu'vec le bouton ASSIGN 1 ou ASSIGN 6.)
One Push AF	Activer la mise au point automatique directe (valide uniquement lorsqu'un objectif en option prénant en charge la commande de mise au point est fixé)
One Push AE	Activer de la commande automatique du diaphragme directe (valide uniquement lorsqu'un objectif en option prénant en charge la commande du diaphragme est fixé)
LCD/VF Adjust	Activer/désactiver la barre de niveau de luminosité/contraste
Send Main Data	Copier collectivement tous les paramètres deamera de l'unité principale sur l'unité secondaire (valide uniquement si 3D-Link est actif)
S-Log LUT Activer/désactiver de la fonction MLUT pour la sortie S-Log
Iris Sync3)	Synchronisation instantanée de la position du diaphragme de l'unité secondaire avec celle de l'unité principale
Focus Sync3)	Synchronisation instantanée de la position de la mise au point de l'unité secondaire avec celle de l'unité principale
Zoom Sync3)	Synchronisation instantanée de la position du zoom de l'unité secondaire avec celle de l'unité principale

1)Valide en mode HD uniquement
2)Lorsque you reglez le bouton ASSIGN 1 ou ASSIGN 6, la fonction Zoom Wide ou Zoom Tele est automatiquement assignee au bouton jumelé ASSIGN 2 ou ASSIGN 7.
3)Valide pour l'unité principale uniquement lorsque le même objectif à zoom motorisé Sony est monté sur l'unité principale et l'unité secondaire et que 3D-Link est actif

4 Quittez le menu.

Vous pouvez visualiser les fonctions assignees sur 1'ecran d'etat BUTTON/REMOTE (page 113).

Enregistrement à intervals

La fonction enregistrement à intervalles (enregistrement accéléré) est particulièrement utile pour filmer des objets qui se déplacent très lentement.

Le nombre d'images spécifique est automatiquement enregistré à des intervalles spécifiés.

Intervalle d'enregistrement (Interval Time)

Nombre d'images pour une session d'enregistrement (Number of Frames)

Il est recommendé de fixer le caméscope sur un trépied ou équivalent et d'utiliser la télécommande IR只想 que le caméscope pour demarrer/arrêter l'enregistrement.

Remarques

L'enregistrement a intervalles ne peut pas etre regle sur «On » en meme temps qu'enregistrement cadre par cadre, enregistrement avec mise en memoire cache des images ou ralenti et accelere. Lorsque vous reglez enregistrement a intervals sur «On», enregistrement cadre par cadre, enregistrement avec mise en memoire cache des images et enregistrement ralenti et accelere sont regles de force sur «Off»
- Aucun enregistrement audio n'a lieu en mode enregistrement à intervalles.
- Il est impossible de proceeder à l'enregistrement à intervalles si un réglage complenant « HDV » ou « DVCAM » est sélectionné avec l'option « SDI/HDMI/i.LINK I/O Select » du menu VIDEO SET.

• L'enregistrement à intervalles ne peut être exécuté si l'options « Format » de « System » dans le menu OTHERS est réglée sur « SP 1440/23.98P »

Réglages préparatoires

Avant de démarrer l'enregistrement à intervalles, effectuez à l'avance les réglages nécessaires dans le menu CAMERA SET.

Pour plus de détails sur l'utilisation du menu, voir « Opérations de base des menus » à la page 115.

1 Sélectionnez « Interval Rec » du menu CAMERA SET.

2 Reglez Setting sur On

Le caméoscope passe en mode enregistrement à intervalles.

Lorsque l'indication spéciale de mode d'enregistrement est active sur l'écran, «Interval Rec » clignote à l'écran.

3 Réglez le temps entre enregistrements avec « Interval Time »

Vous pouvez selectionner les temps 1 à 10/ 15/20/30/40/50 secondes, 1 à 10/15/20/30/ 40/50 minutes ou 1 à 4/6/12/24 heures en faisant dérouler l'affichage.

4 Reglez le nombre d'images à enregistrer à chaque fois avec « Number of Frames »

Lorsque le format video (page 43) est regle sur « HQ 1280/59.94P » ou « HQ 1280/50P », vous pouvez selectionner 2, 6 ou 12 images.

Avec d'autres régles, vous pouvez selectionner 1,3,6, ou 9 images.

5 Quittez le menu.

Effectuer un enregistrement à intervals

Une fois les réglages préparatoires effectués, vous pouvez commencer l'enregistrement.

Appuyez sur le bouton REC START/STOP au niveau de l'anse ou de la poignée.

L'enregistrement à intervalles démarre.
« Interval Rec » ne clignote plus à l'écran mais reste allumé en permanence.

Remarques

• Vous ne pouvez pas modifier les réglages « Interval Time » et « Number of Frames » alors qu'un enregistrement à intervalles est en cours. Pour les modifier, mettez l'enregistrement en pause.
• Lorsque vous lancez l'enregistrement à intervalles, la fonction revue instantanée est désactivée, même pendant un intervalle.
• Le code temporel est enregistré en mode Rec Run (page 58) pendant l'enregistrement à intervalles.
• Certaines images supplémentaires peuvent etre enregistrées si vous arrêtez l'enregistrement ou si vous changez de fente pour carte alors que l'enregistrement est suspendu en mode enregistrement à intervals.

Arreter I'enregistrement a intervalles

Appuyez sur le bouton REC START/STOP au niveau de l'anse ou de la poignée.

L'enregistrement à intervalles s'arrête. Pour redémarrer l'enregistrement à intervalles, appuyez à nouveau sur le bouton.

Annuler le mode enregistrement à intervals

Réglez « Setting » de « Interval Rec » du menu CAMERA SET sur « Off »

Remarque

Il repasse automatiquement à « Off » lorsque vous reglez l'interrupteur d'alimentation sur OFF alors que les régles « Interval Time » et « Number of Frames » sont conservés.

Enregistrement cadre par cadre

L'enregistrement cadre par cadre est particulièrement utile pour l'enregistrement d'animations de figurines d'argile.
Le nombre d'images spécifique est enregistré de manière intermittente lorsque vous appuyez sur un bouton de démarrage de l'enregistrement.
Il est recommendé de fixer le camoscope sur un trépied ou équivalent et d'utiliser la télécommande IR pour démarrer/arrêté l'enregistrement只想 que d'appuyer sur un bouton de démarrage de l'enregistrement du camoscope.

Remarques

• L'enregistrement cadre par cadre ne peut pas'être régé sur « On » en même temps qu'enregistrement à intervalles, enregistrement avec mise en mémoire cache des images ou ralenti et accéléré. Lorsque vous réglez enregistrement cadre par cadre sur « On », enregistrement à intervalles, enregistrement avec mise en mémoire cache des images et enregistrement ralenti et accéléré sont régles de force sur « Off »
• Aucun enregistrement audio n'a lieu en mode enregistrement cadre par cadre.
• Il est impossible de procéder à l'enregistrement cadre par cadre si un réglage comprendant « HDV » ou « DVCAM » est sélectionné avec l'option « SDI/HDMI/i.LINK I/O Select » du menu VIDEO SET.
• L'enregistrement cadre ne peut être executé si l'option « Format » de « System » dans le menu OTHERS est régée sur « SP 1440/23.98P »

Réglages préparatoires

Avant de démarrer l'enregistrement cadre par cadre, effectuez à l'avance les réglages nécessaires dans le menu CAMERA SET.

Pour plus de détails sur l'utilisation du menu, voir « Opérations de base des menus » à la page 115.

1 Sélectionnez « Frame Rec » du menu CAMERA SET.

2 Reglez Setting sur On

Le caméscope passe en mode enregistrement cadre par cadre.

Lorsque l'indication spéciale de mode d'enregistrement est active sur 1'écran, « Frame Rec » clignote à 1'écran.

3 Sélectionnéz la valeur « Number of Frames » pour une session d'enregistrement.

Vous pouvez selectionner 2,6 ou 12 lorsque le format video (page 44) est regle sur 720 / 59.94P ou 720 / 50P

Avec d'autres formats video, vous pouvez selectionner 1,3,6 ou 9.

4 Quittez le menu.

Effectuer un enregistrement cadre par cadre

Une fois les réglages préparatoires effectués, vous pouvez commencer l'enregistrement.

1 Appuyez sur le bouton REC START/ STOP au niveau de l'anse ou de la poignee.

L'enregistrement en mode Frame Rec démarre.

L'indication « Frame Rec » arrêtede clignoter.

Lorsque le nombre d'images que vous avez spécifique à l'aide du menu est enregistré, le caméscope passae automatiquement à 1'etat FRM STBY (veille d'enregistrement cadre par cadre).

2 Appuyez de nouveau sur le bouton REC START/STOP.

Chaque fois que vous appuyez sur le bouton REC START/STOP, le caméscope enregistre le nombre d'images indiqué, puis active l'état FRM STBY.

Remarques

• Il est impossible d'arrêter l'enregistrement tant ce que le nombre d'images spécifique n'a pas eté enregistré. Si l'interrupteur d'alimentation est régle sur OFF pendant l'enregistrement, l'alimentation n'est coupée qu'une fois le nombre d'images spécifique enregistré.
• La fonction revue instantanée ne peut pas etre utilisée lors d'un enregistrement cadre par cadre.
• Vous ne pouvez pas modifier le réglage « Number of Frames » tant que le mode enregistrement cadre par cadre est en cours. Pour le modifier, mettez l'enregistrement en pause.
• Le code temporel est enregistré en mode Rec Run (page 58) pendant l'enregistrement cadre par cadre.
• Certaines images supplémentaires peuvent etre enregistrées si vous arrêtez l'enregistrement ou si vous changez de fente pour carte alors que l'enregistrement est suspendu en mode Frame Rec.

Arrêter l'enregistrement cadre par cadre

Réglez « Setting » de « Frame Rec » du menu CAMERA SET sur « Off ».

L'enregistrement s'arrête et le mode enregistrement cadre par cadre est annulé.

Remarque

Il repasse automatiquement à « Off » lorsque vous reglez l'interrupteur d'alimentation sur OFF alors que le réglage « Number of Frames » est conservé.

Enregistrement avec mise en mémoire cachés des images

Lorsque la fonction mise en mémoire cache des images est activée, le caméoscope enregistre les quelques dernières secondes de la video capturée dans la mémoire cache intégrée afin de vous permettre de lancer l'enregistrement d'une video sur une carte mémoire SxS à partir d'un certain point antérieur au début de l'enregistrement. La durée maximale de mise en mémoire cache des images est de 15 secondes.

Remarques

• L'enregistrement avec mise en mémoire cache des images ne peut pas être régle sur « On » en même temps qu'enregistrement cadre par cadre, enregistrement à intervalles ou ralenti et accéléré. Lorsque vous reglez enregistrement avec mise en mémoire cache des images sur « On », enregistrement cadre par cadre, enregistrement à intervalles et enregistrement ralenti et accéléré sont régles de force sur « Off ».
• Les opérations suivantes entrainent le réglage de la fonction enregistrement avec mise en mémoire cache des images sur « Off »

—Réglage de l'enregistrement à intervalles sur « On »
—Réglage de l'enregistrement cadre par cadre sur «On»
—Réglage de ralenti et accéléRED sur « On »
—Modification du format d'enregistrement

• Lorsque l'enregistrement avec mise en mémoire cache des images est régé sur « On », le code temporel est enregistré en mode Clock lorsqu'il est sélectionné à l'aide du menu TC/UB SET (page 57) ou en mode Free Run dans les autres cas.

Réglages préparatoires

Avant de démarrer l'enregistrement avec mise en mémoire cache des images, effectuez à l'avance les réglages nécessaires dans le menu CAMERA SET.

Pour plus de détails sur l'utilisation du menu, voir « Opérations de base des menus » à la page 115.

1 Sélectionnez « P.Cache Rec » dans le menu CAMERA SET.

2 Reglez « Setting » sur « On »

L'enregistrement avec mise en mémoire cache des images est activé et levoyant Cache REC s'allume.

L'opération Setting On/Off peut également être executée à l'aide d'un bouton assignable auquel vous avez assigné la fonction mise en mémoire cache des images.

Pour assigner une fonction, voir « Changer les fonctions des boutons assignable » à la page 65.

3 Reglez la durée de mise en mémoire cache de la vente avec « Rec Time »

Vous pouvez selectionner la durée:0-2 sec. 2-4 sec.,4-6 sec.,6-8 sec.,8-10 sec. ou 13-15 sec.

(Selon les conditions, la durée réelle du retard en arrêt pour le lancement de l'enregistrement peut varier au sein de la plage de temps sélectionné.)

4 Quittez le menu.

Le bloc d'indications spéciales d'etat de fonctionnement/enregistrement affiché à l'écran indique « ●CACHE ». (● en vert).

Réalisation d'un enregistrement avec mise en mémoire cache des images

Démarrage d'un enregistrement avec mise en mémoire cache des images

Vérifiez que levoyant CACHERCREC est allumé et appuyez sur le bouton REC START/STOP au niveau de l'anse ou de la poignee.

L'enregistrement commence et la video stockée dans la mémoire cache est écrite en premier sur la carte mémoire SxS.

L'indication « ●CACHE » affichée à l'écran devient « ●REC »

Arrêt de l'enregistrement avec mise en mémoire cache des images

Appuyez sur le bouton REC START/STOP au niveau de l'anse ou de la poignée.

Annulation de la fonction mise en mémoire cache des images

Réglez « Setting » de « P.Cache Rec » du menu CAMERA SET sur « Off » ou appuyez sur le bouton assignable auquel vous avez assigné la fonction mise en mémoire cache des images.

Remarques

• Si vous modifiez le format d'enregistrement, les données mises en cache sont effacées et la mise en mémoire cache redémarre. Par conséquent, les données mises en cache avant la modification du format ne peuvent pas être enregistrées si vous lancez l'enregistrement avec mise en mémoire cache des images immédiatement après le changement de format.
• Si vous démarrez/arrêtez l'enregistrement avec mise en mémoire cache des images immédiatement après l'insertion d'une carte mémoire SxS, il se peut que les données ne soient pas enregistrées sur cette dernière.
• La mise en mémoire cache des images démarre lorsque vous activez la fonction correspondante. Par conséquent, la video capturée avant l'activation de cette fonction ne peut pas être mémorisée à l'aide de l'enregistrement avec mise en mémoire cache des images.
• L'enregistrement avec mise en mémoire cache des images n'est pas valide pour le signal d'entrée externe (HDV).
• Lorsque la mise en cache des images est désactivée en raison de l'accès à la carte mémoire SxS, notamment pendant la lecture, la revue instantanée ou l'affichage de l'écran de vignettes, il est impossible de partager à l'enregistrement avec mise en mémoire cache des images de cette période.
• Bien qu'il soit possible de modifier le réglage « Rec Time » dans le menu même en cours d'enregistrement, toute nouvelle valeur n'est appliquée dans ce cas qu'une fois l'enregistrement arrêté.

Enregistrement ralenti et accéléré

Lorsque le caméscope est en mode HD et qu'un des formats video suivants est sélection (page 43), vous pouvez régler une fréquence d'images pour l'enregistrement différente de cette pour la lecture :

En enregistrant à une fréquence d'images différente, vous pouvez obtenir un effet de ralenti ou d'accéléré plusSouple que celui obtenu par lecture ralentie ou accéléeree de matériel enregistré à une vitesse d'enregistrement normale.

Example

Si le format video est HQ 1280/23.98P, l'enregistrement avec une fréquence d'images comprende entre 1 et 23 fps permet d'obtenir un effet accéléré à la lecture alors que l'enregistrement avec une fréquence d'images comprende entre 25 et 60 fps permet d'obtenir un effet de ralenti à la lecture.

Remarques

• L'enregistrement en mode ralenti et accéléne peut être activé en mode SD.
• Il est impossible de procéder à l'enregistrement ralenti et accéléRED si un réglage complenant « HDV » ou « DVCAM » est sélectionné avec l'option « SDI/HDMI/i.LINK I/O Select » du menu VIDEO SET.

• Lorsque vous reglez enregistrement ralenti et accéléré sur « On», enregistrement cadre par cadre, enregistrement à intervalles et enregistrement avec mise en mémoire cache des images sont régles de force sur « Off ». Cependant, il est impossible d'activer l'enregistrement ralenti et accéléré lorsque l'enregistrement cadre par cadre, l'enregistrement à intervalles ou l'enregistrement avec mise en mémoire cache des images est en cours.

• Aucun enregistrement audio n'a lieu si la fréquence d'images d'enregistrement est régée sur une valeur différente de la fréquence d'images en lecture.

• Le code temporel est enregistré en mode Rec Run (page 58) pendant l'enregistrement ralenti et accéléré.

Réglages préparatoires

Avant de démarrer l'enregistrement ralenti et accéléREDecfectuez à l'avance les réglages nécessaires dans le menu CAMERA SET.

Pour plus de détails sur l'utilisation du menu, voir « Opérations de base des menus » à la page 115.

1 Sélectionnez « S&Q Motion » à partir du menu CAMERA SET.

2 Sélectionnez le format video de l'enregistrement en mode ralenti et accéléré à l'aide du réglage « On Format ».

3 Sélectionnez la fréquence d'images pour l'enregistrement avec « S&Q Ratio ».

La plage de réglage varie en fonction du format video actuel.

Avec un format de résolution horizontal de 1920:1a30 fps

Avec un format de résolution horizontal de 1280:1 à 60 fps

4 Quittez le menu.

5 Appuyez sur la molette S&Q.

Un message de confirmation s'affiche.

6 A I'aide de la commande rotative, selectionnez « Execute »

Le caméoscope passé en mode ralenti et acceléré et le témoin s'allume.

En mode ralenti et accélére, vous pouvez modifier la fréquence d'images en tournant la molette S&Q.

Lorsque l'indication spéciale de mode d'enregistrement à l'écran est activée, « S&Q Motion » s'affiche à l'écran et [Recording frame rate]/[Playback frame rate] fps apparait sous « S&Q Motion ».

Enregistrer en mode ralenti et accéléré

Démarrer l'enregistrement

Une fois les réglages préparatoires effectués, vous pouvez commencer l'enregistrement.

Appuyez sur le bouton REC START/STOP au niveau de l'anse ou de la poignée.

L'enregistrement ralenti et acceléré démarre.

Remarques

• Vous ne pouvez pas modifier les régles « On Format » et « S&Q Ratio »tant qu'un enregistrement ralenti et accéléré est en cours. Pour les modifier, mettez l'enregistrement en pause.

• Le code temporel est enregistré en mode Rec Run pendant l'enregistrement ralenti et accéléRED (page 57).

Arrêter l'enregistrement

Appuyez sur le bouton REC START/STOP au niveau de l'anse ou de la poignée.

L'enregistrement ralenti et acceléré s'arrête.

Remarque

Lors d'un enregistrement à une fréquence d'images basse, le caméscope peut prendre un certain temps avant d'arrêter l'enregistrement après appui sur le bouton REC START/STOP.

Annuler le mode ralenti et acceléré

Appuyez sur la molette S&Q.

Remarque

Le mode ralenti et accéléré est automatiquement annulé si vous reglez l'interrupteur d'alimentation sur OFF alors que les réglages

Mixage d'images gelées : alignment d'images

A l'aide de la fonction mixage d'images gelées, vous pouvez superposer temporairement une image (image fisée) d'un plan enregistré en mode HD à l'image deamera actuelle, ce qui vous permettra d'aligner facilement des images pour l'enregistrement suivant.

Pour utiliser la fonction mixage d'images gelées

Assignez la fonction mixage d'images à l'un des boutons assignable.

Pour plus de détails, voir « Changer les fonctions des boutons assignables » à la page 65.

Superposer une image gelée

nservés.

1 Arrêtez l'enregistrement pour régler le caméoscope sur STBY (veille d'enregistrement).
2 Appuyez sur le bouton REC REVIEW pour revoir les images enregistrées ou appuyez sur le bouton ASSIGN auquel vous avez assigné « Freeze Mix »
3 Appuyez sur le bouton ASSIGN auquel vous avez assigné « Freeze Mix » lorsque vous vous trouvez sur l'image que vous souhaitez aligner.

L'image à laquelle vous avez appuyé sur le bouton ASSIGN à l'étape 3 s'affiche en image figée sur l'image deamera actuelle.

Annuler I'etat mixage d'images gelées

Vous pouvez proceder à l'annulation à l'aide du bouton ASSIGN auquel vous avez attribué « Freeze Mix » ou du bouton REC START/STOP au niveau de l'anse ou de la poignée.

• Si vous annulez l'etat mixage d'images gelées en appuyant sur le bouton ASSIGN, l'image deamera normale est rétable.
• Si vous annulez l'etat de mixage d'images gelées à l'aide du bouton REC START/STOP au niveau de l'anse ou de la poignée, l'enregistrement normal commence.

Remarques

• Il est impossible d'utiliser la fonction mixage des images gelées en mode SD.
• Vous ne pouvez pas utiliser la fonction mixage d'images gelées si le format video d'enregistrement est SP 1440/23.98P.
• Si le format video de l'image enregistrée et de l'image deamera actuelle sont différents, l'affichage en mixage d'images gelées ne peut pas avoir lieu.
• L'affichage mixage d'images gelées est impossible en mode ralenti et acceléré ou obturator lent.
• Dans l'etat mixage d'images gelées, vous ne pouvez pas utiliser les menus configuration et P.PROFILE.

Profils d'image

Vous pouvez personnaliser la qualite de l'imag en fonction des conditions ou des circonstances d'enregistrement, et les memoriser en tant que profil d'image, ce qui permet de rétabrir la qualité simplement en selectionnant le profil d'image. Vous pouvez memoriser jusqu'à dix profils d'image différents (PP1 à PP10).

Les valeurs standard (référence) mémorisées en usine pour les six profils d'image sont les mêmes que celles spécifiées pour l'état profil d'image désactivé.

Le menu P.PROFILE est disponible pour commander le profil d'image.

Remarque

Les profils d'images ne peuvent etre utilisés qu'en mode d'affichage E-E.

Lorsqu'un dispositif de commande à distance externe tel que la télécommande RM-B150/B170/ B750 ou le panneau de commande à distance RCP-1000/1001 / RCP-1500/1501/1530 est raccordé, PP10 est automatiquement selectionné et les profils d'image peuvent être régés à partir du dispositif de commande.

Pour plus d'informations, reportez-vous au supplément disponible sur le CD-ROM fourni intitulé « Manuals for Solid-State Memory Camcorder ».

Mémoriser les réglages personnelisés en tant que profil d'image

Pour plus de détails sur les options de réglage, voir « Options de profil d'image » à la page 79.

4 Une fois les réglages effectués, appuyez sur le bouton PICTURE PROFILE pour quitter le menu.

Bouton PICTURE PROFILE

1 Appuyez sur le bouton PICTURE PROFILE.

Le menu P.PROFILE s'affiche.

2 A l'aide de la manette de commande, sélectionnez « SEL » depuis le menu P.PROFILE, puis sélectionnez le numéro de profil d'image (PP1 à PP10) à activer.

3 A l'aide de la commande rotative, sélectionnez « SET » et effectuez les réglages des options de profil d'image.

Selectionner un profil d'image

Selectionner un profil d'image à l'aide du menu P.PROFILE

Une fois que vous avez memorisé un profil d'image, vous pouvez appeler la qualité d'image memorisée dans le profil d'image comme suit :

1 Appuyez sur le bouton PICTURE PROFILE.

Le menu P.PROFILE s'affiche.

2 A l'aide de la commande rotative, Sélectionnez « SEL » puis le profil d'image souhaïte dans la liste.

Exemple :

Le caméscope est régèle sur la qualité d'image spécifiée par le profil sélectionné. (Si vous sélectionnez « OFF», le caméscope se fixe sur la qualité d'image standard et vous ne pouvez effectuer aucun réglage d'image.)

3 Appuyez sur le bouton PICTURE PROFILE pour quitter le menu.

Le profil d'image que vous sélectionnez s'affiche lorsque vous appuyez sur le bouton DISPLAY/BATT INFO.

Copier les réglages d'un profil d'image

Vous pouvez copier les réglages d'un profil d'image sélectionné vers un autre profil d'image.

1 Sélectionnéz le profil d'image de la manière décrite à la section « Sélectionner un profil d'image à l'aide du menu P.PROFILE »
2 Sélectionnez « C du menu P.PROFILE.

Les nombres de profil d'image sont ennumérés à l'écran.

3 Spectoriez le profil d'image cible.

« Execute » et « Cancel » s'affichent.

4 Sélectionnez « Execute »

La copie commence.

Au terme de la copie, le message d'achèvement s'affiche pendant trois secondes, et l'affichage d'écran initial est rétabli.

Reconfigurer un profil d'image

Vous pouvez reconfigurer un profil d'image sélectionné aux réglages d'usine (état standard).

1 Sélectionnez le profil d'image à reconfigurer de la manière décrite à la section « Sélectionner un profil d'image à l'aide du menu P.PROFILE » à la page 76.
2 Sélectionnez « Reset » depuis « SET » du menu P.PROFILE.

« Execute » et « Cancel » s'affichent.

3 Sélectionnez « Execute »

La reconfiguration démarre.

Au terme de la reconfiguration, le message d'achèvement s'affiche pendant trois secondes, et l'affichage d'écran initial est rétabli.

Enregistrement d'un profil d'image sur une carte mémoire SxS

Il est possible d'envoyer un profil d'image vers une carte mémoire SxS et de l'enregistrer sur celle-ci en tant que fichier (nom de fichier : PPDATA.SUF).

Vous ne pouvez enregistrer qu'un seul profil d'image sur une meme carte memoire. Le profil d'image enregistré peut etre immediatement E T reproduit en lisant la carte memoire.

Enregistrement d'un profil d'image

1 Insérez une carte mémoire SxS enregistrable dans la fente.

Vérifiez que la lampe d'accès correspondante est allumée en vert.

2 Sélectionnéz le profil d'image à enregistrer.

Le numero du profil d'image selectionné s'affiche au bas de l'écran.

Voir « Sélectionner un profil d'image à l'aide du menu P.PROFILE » à la page 76.

3 Sélectionnez « SET » dans le menu P.PROFILE.
4 Sélectionnez « Store » dans « PP Data »

Le message « PP Data Store Execute/ Cancel » s'affiche au bas de l'écran.

5 Sélectionnez « Execute »

L'écriture du profil d'image sélectionné sur la carte mémoire démarre.

Au terme de l'écriture, le message d'achèvement s'affiche pendant trois secondes, et l'affichage d'écran initial est rétabli.

Remarque

Une fois l'écriture lancée, ne retirez pas la carte mémoire SxS aussi longtemps que le message d'achèvement ne s'est pas affchéé.

Chargement d'un profil d'image

1 Insérez dans une fente la carte mémoire SxS contenant le profil d'image à charger.

Vérifiez que la lampe d'accès correspondante est allumée en vert.

2 Sélectionnez le nom du profil d'image que vous souhaitez charger depuis la carte mémoire.

Le numero du profil d'image selectionné s'affiche au bas de l'écran.

Voir « Sélectionner un profil d'image à l'aide du menu P.PROFILE » à la page 76.

3 Sélectionnez « SET » dans le menu P.PROFILE.

4 Sélectionnez « Recall » dans « PP Data »

Le message « PP Data Recall Execute/ Cancel » s'affiche au bas de l'écran.

5 Sélectionnez « Execute »

Le chargement du profil d'image depuis la carte mémoire démarre.

Lorsque le remplacement du profil d'image spécifique à l'étape 2 est terminé, le message d'achèvement s'affiche pendant trois secondes et les réglages charges prennet immédiatement effet.

Remarque

Une fois le chargement lance, ne retirez pas la carte mémoire SxS aussi longtemps que le message d'achèvement ne s'est pas affchéé.

Options de profil d'image

Lorsque « Off » est sélectionné sous « SEL » du menu P.PROFILE, les valeurs sont indiquées en gras (exemple : Standard).

P.PROFILE SET

Options Sous-options et valeurs de réglage		Contenu
Profile Name	Profile name Attribuez un nom de profil à 8 caractères
Modifier le nom du profil d'image		maximum. Vous pouvez utiliser des alphasétiques majuscules et minuscules, des numériques de 0 à 9, - (tire), _ (soulignement) et espace.
Matrix	Setting	Réglz sur « On » pour activer la fonction réglage de phase de chrominance avec des opérations de matrice pour l'ensemble de l'image.
Pour régler la phase de chrominance sur toute la zone compensant des opérations de matrice	On / Off	Remarque Lorsque cette fonction est réalisée sur « Off», Multi Matrix est également réalisée sur « Off » par synchronisation.
	Select	Sélectionnéz la matrice intégrée prédéfinie, fournie pour une plus grande commodité.
	Standard / High SAT / FL Light / Cinema / F35 709 Like
	Level	Réglz la saturation des couleurs pour toute la zone d'image.
	Phase	Réglz la teinte pour toute la zone d'image.
	R-G, R-B, G-R, G-B, B-R, B-G	Réglz finiment la phase de chrominance pour toute la zone d'image en définissant chacun des facteurs séparément.
Multi Matrix	Setting	Réglz sur « On » pour activer la correction multi-matrice qui permet de sélectionner des couleurs spécifiques en vue de corriger la saturation dans un espace de nuances à 16 axes.
Pour effectuer les réglages liés à la correction multi-matrice.	On / Off
	Area Indication1)	Réglz sur « On » pour afficher un motif zèbre dans les zones de la couleur spécifique pour la correction multi-matrice.
	On / Off
	Color Detection2)	Exécutez pour détecter la couleur cible à l'écran pour la correction multi-matrice.
	Execute/Cancel
	Axis	Spécifiez une couleur cible pour la correction multi-matrice (mode 16 axes).
	B / B+ /MG- / MG / MG+ / R / R+ / YL- / YL / YL+ / G- / G/ G+ / CY / CY+ / B-
	Hue	Spécifiez la teinte de la couleur cible de correction multi-matrice pour chaque mode 16 axes.
	Saturation	Réglz la saturation de la couleur cible de correction multi-matrice pour chaque mode 16 axes.
	-99 à +99 (±0)
P.PROFILE SET
Options Sous-options et valeurs de réglage		Contenu
WhitePour régler le décalage de la balance des blancs et la température de couleur du blanc prédéfini	Offset WhiteOn / Off	Réglez sur « On » pour décaler la valeur de conversion pour la balance automatique des blancs en mode mémoire A ou mémoire B et celle pour balance des blancs à suivi automatique en mode ATW sur une température de couleur plus BASSE ou une température de couleur plus haute.
	OffsetA-99 à +99 (±0)	Réglez le volume de blanc en décalage (en décalant le volume) de la valeur de conversion en mode mémoire A, mémoire B, ou ATW, respectivement.
	OffsetB-99 à +99 (±0)
	OffsetATW-99 à +99 (±0)
	Preset White2100 à 10000 (3200)	Réglez la température de couleur prédéfinie lorsque le mode balance des blancs Prédéfini est sélectionné par incréments de 100K.RemarquesSauf lorsque la balance des blancs est en mode mémoire A ou B, ou lorsque ATW est actif, vous ne pouvez pas confirmer le résultat de la modification des réglages Offset White et Offset à l'écran.Sauf lorsque le mode balance des blancs prédéfini est sélectionné, vous ne pouvez pas confirmer le résultat de la modification des réglages Preset White à l'écran.
HD DetailPour ajuster les détails à appliquer à l'image en mode HD	SettingOn / Off	Réglez sur « On » pour appliquer les détails au signal video.
	Level-99 à +99 (±0)	Ajustez le niveau de détaill.
	Frequency-99 à +99 (±0)	Réglez la fréquence centrale des détails.Le réglage d'une fréquence centrale plus élevé réduit les détails, et le réglage d'une fréquence centrale plus BASSE augmente les détails.
	Crispening-99 à +99 (±0)	Réglez le niveau de limitation des parasites.Si vous le réglez à un niveau plus haut, on verra peut être moins de parasites, car les éléments fins des détails sont supprimés pour ne laisser que des éléments de haut niveau.Lorsque vous le réglez à un niveau plus bas, des éléments fins sont appliqués avec une augmentation des parasites.
	H/V Ratio-99 à +99 (±0)	Réglez le rapport horizontal-à-vertical des éléments de détaill.Une valeur plus élevé accroît les éléments verticaux par rapport aux éléments horizontally.
	White Limiter-99 à +99 (±0)	Limite les détails blancs.
	Black Limiter-99 à +99 (±0)	Limite les détails noirs.
	V DTL CreationNAM / Y / G / G+R	Sélectionnez le signal source pour générer des détails verticaux parmi NAM (G ou R désir le plus élevé), Y, G, et G+R.
	Knee APT Level-99 à +99 (±0)	Réglez le niveau d'ouverture de coude (niveau de détails à appliquer aux sections au-dessus du point de coude).

P.PROFILE SET

Options Sous-options et valeurs de réglage

Contenu

SD Detail

Pour ajuster les détails à appliquer à l'image en mode SD

Setting On/Off	Réglez sur « On » pour appliquer les détails au signal matériel.
Level -99 à +99 (±0)	Ajustez le niveau de détaill.
Frequency -99 à +99 (±0)	Réglez la fréquence centrale des détails. Le réglage d'une fréquence centrale plus élevé réduit les détails, et le réglage d'une fréquence centrale plus BASSE AUGMENTES DES DÉTAILS.
Crispening -99 à +99 (±0)	Réglez le niveau de limitation des parasites. Si vous le réglez à un niveau plus haut, on verra peut être moins de parasites, car les éléments fins des détails sont supprimés pour ne laisser que des éléments de haut niveau. Lorsque vous le réglez à un niveau plus bas, des éléments fins sont appliqués avec une augmentation des parasites.
H/V Ratio -99 à +99 (±0)	Réglez le rapport horizontal-à-vertical des éléments de détaill. Une valeur plus élevé accroît les éléments verticaux par rapport aux éléments horizontally.
White Limiter -99 à +99 (±0)	Limite les détails blancs.
Black Limiter -99 à +99 (±0)	Limite les détails noirs.
V DTL Creation NAM / Y / G / G+R	Sélectionnez le signal source pour générer des détails verticaux parmi NAM (G ou R désir le plus élevé), Y, G, et G+R.
Knee APT Level -99 à +99 (±0)	Réglez le niveau d'ouverture de coude (niveau de détails à appliquer aux sections au-dessus du point de coude).

P.PROFILE SET

Options Sous-options et valeurs de réglage

Contenu

Skin Tone Detail

Pour régler les détails à appliquer aux zones d'une phase de chrominance spécifique

Setting

On/Off

Réglez sur « On » pour activer le réglage du niveau de détaill pour des zones à phase de chrominance spécifique.

Le niveau de détaill est uniforme sur l'ensemble de l'image avec le réglage Off.

Level -99 a +99 (±0)

Area Detection2) Execute/Cancel

Réglez le niveau de détaill des tons de la peau.

Executez pour détecter la couleur au centre de l'écran. La zone autour de la couleur détectée devient la zone cible pour la commande Skin Tone Detail.

Réglez sur « On » pour afficher les motifs Zebra 1 pour la zone cible de la commande Skin Tone Detail.

Réglez le niveau de (saturation des) couleurs pour la commande Skin Tone Detail.

Remarque

Lorsque Area Detection est executée, ce réglage repasse automatiquement à 0.

Phase 0a359 (130)

Réglez la valeur de phase de chrominance centrale pour la zone cible de la commande Skin Tone Detail.

Remarque

Lorsque Area Detection est executée, ce réglage passée automatiquement à la valeur correspondant à celle de la couleur détectée.

Width 0 à 90 (40)

Réglez la largeur de la phase de chrominance de la zone cible de la commande Skin Tone Detail.

Remarque

Lorsque Area Detection est executé, le réglage Width returne automatiquement à 40.

Aperture

Pour effectuer les réglages liés à la correction de l'ouverture.

Setting

On/Off

Réglez sur « On » pour activer la correction de l'ouverture (traitement visant à améliorer la résolution en ajoutant des signaux d'ouverture haute fréquences au signal videoa fin de corriger la dégéeneration due aux caractéristiques des haute fréquences).

Level -99 a +99 (±0)

Selectionnez le niveau de correction de l'ouverture.

P.PROFILE SET
Options Sous-options et valeurs de réglage		Contenu
KneePour régler le niveau de coude	SettingOn / Off	Réglez sur « On » pour comprimer la zone à luminance élevé de l'image.RemarqueKnee est fixe et ne peut pas être modifié dans les cas suivants :Si l'obturator électronique est en mode obturator lentLorsque Gamma est réglé sur « CINE1 » à « CINE4 » ou sur « S-Log »
	Auto KneeOn / Off	Réglez sur « On » pour régler automatiquement les mêlures conditions de coude selon le niveau de luminance de l'image.AVEC « Off » vous pouvez régler les conditions de coude manuellement indépendamment du niveau de luminance de l'image.
	Point50 à 109 (90)	Réglez le point de coude lorsque Auto Knee est « Off » .
	Slope-99 à +99 (±0)	Réglez la pente de coude (volume de compression) lorsque Auto Knee est « Off » .
	Knee SAT Level0 à 99 (50)	Réglez le niveau de saturation du coude pour la zone au-dessus du point de coude.
GammaPour régler le niveau de compensation gamma et sélectionner la courbe gamma	Level-99 à +99 (±0)	Réglez le niveau de compensation gamma.
	SelectSTD1 DVW / STD2 ×4.5 / STD3 ×3.5 / STD4 240M / STD5 R709 / STD6 ×5.0 / CINE1 / CINE2 / CINE3 / CINE4 / S-Log	Sélectionnez le type de coubre de référence pour la compensation gamma.STD1 DVW : équivalent d'un caméoscope DVW STD2 ×4.5 : gain ×4,5STD3 ×3.5 : gain ×3,5STD4 240M : équivalent SMPTE-240MSTD5 R709 : équivalent ITU-R709STD6 ×5.0 : gain ×5,0CINE1 : Adoucit le contraste dans les zones plus sombres et accentue les modifications de gradation dans les zones plus claires pour créé une ambiance de calme et de sénérité (F35 HG4609G33).CINE2 : Donne sensiblement les mêmes résultats que CINE1. Sélectionnez ce réglage lorsque vous souhaitez有关部门 des signaux video à 100% pour effectuer des montages ou autres opérations (F35 HG4600G30).CINE3 : Accentue le contraste entre la clarté et l'obscurité plus que CINE1 et CINE2, et accentue également les changements de gradation du côté souvent.CINE4 : Accentue le contraste dans les zones sombres davantage que CINE3. Le contraste est plus faible dans les zones sombres et plus soutenu dans les zones claires qu'avac les courbes STD.S-Log : même gamma que celui des sorties S-LogRemarquesLorsque le caméoscope est en mode SD, le réglage par défaut est « STD4 240M » .Lorsque « S-Log » est sélectionné pour cet éléments, MLUT et EI MLUT sont inutilisables.
BlackPour régler le noir	-99 à +99 (±0) Réglez le niveau de noir maître.
Black GammaPour régler le niveau de gamma du noir	-99 à +99 (±0)	Réglez le niveau de la fonction gamma du noir qui accentue uniquement les zones sombres de l'image pour éclaircir les tons ou, au contraire, les allège pour réduire les parasites.Une valeur de réglage est conservée individuellement pour le mode HD, le mode SD et le réglage « S-Log » pour « Select » sous « Gamma », et la valeur appropriée est automatiquement sélectionnée lorsque le mode HD/SD ou le réglage S-Log est modifié.
Low Key SATPour régler la saturation clair-obscur	-99 à +99 (±0)	Réglez le niveau de la saturation clair-obscur pour intensifier les couleurs uniquement dans les zones sombres de l'image ou les pârir pour réduire les parasites.
CopyCopier un profil d'image	Execute/Cancel Sélectionnez « Execute » pour effectuer la copie.
PP DataPour écrire/charger un profil d'image	Store Pour enregistrer un profil d'image sur une carte mémoire SxS.Recall Pour charger un profil d'image depuis une carte mémoire SxS.
ResetReconfigurer un profil d'image	Execute/Cancel Sélectionnez « Execute » pour effectuer la reconfiguration.

1)Le réglage d'indication de zone est commun à tous les profils d'image PP1 à PP10.
2) Pour executer « Color Detection » ou « Area Detection »

1. Sélectionnez « Color Detection » ou « Area Detection »

Un marqueur carre indiquant la zone de détction s'affiche au centre de l'écran, et « Execute » et « Cancel » s'affichent en dessous.

1. Sélectionnez « Execute »

La détction de la phase de chrominance est effectuee dans la zone du marqueur.
Lorsque la détction se termine avec succes, un message d'achvement s'affiche puis l'ecran est retabli.
En mode Multi Matrix, la couleur cible de correction multi-matrice est replacee par la couleur détectee par la fonction « Color Detection » et Area Indication (motif zèbre) s'affiche.

En mode Skin Tone Detail, la zone cible du réglage basculé à la zone autour de la couleur détectée par « Area Detection » et Area Indication (motif zèbre) s'affiche. Si la détction échoue, un message d'erreurs affiche, puis l'écran précédent est rétabli.

Suppression de plans

En mode d'affichage E-E, la fonction Last Clip DEL permettant de supprimer le dernier plan enregistré et la fonction All Clips DEL permettant de supprimer tous les plans d'une carte mémoire SxS sont disponibles.

Pour la suppression de plans en mode écran de vignettes, voir « Suppression de plans » à la page 104.

Supprimer le dernier plan enregistré

Utilisez le bouton assignable auquel vous avez assigné la fonction Last Clip DEL ou le menu Configuration pour supprimer facilement le dernier plan enregistré.

Pour supprimer un plan à l'aide du bouton assignable

Assignez au préalable la fonction Last Clip DEL sur l'un des boutons assignable (voir page 65).

1 Appuyez sur le bouton assignable sur lequel vous avez assigné « Last Clip DEL ».

Un message de confirmation s'affiche.

2 A l'aide de la commande rotative, Sélectionnez « Execute »

Le dernier plan enregistré est supprimé de la carte mémoire.

Pour supprimer un plan à l'aide du menu configuration

1 Sélectionnez « Last Clip DEL » à partir de « Clip » dans le menu OTHERS.

2 Sélectionnez « Execute »

Un message de confirmation s'affiche.

3 Sélectionnez à nouveau « Execute »

Le dernier plan enregistré est supprimé de la carte mémoire.

Pour plus de détails sur l'utilisation du menu, voir « Opérations de base des menus » à la page 115.

Supprimer collectivement des plans

A l'aide du menu configuration, vous pouvez supprimer collectivement les plans enregistrés de la carte mémoire SxS insérée dans la fente sélectionnée.

1 Sélectionnez « All Clips DEL » à partir de « Clip » dans le menu OTHERS.

2 Sélectionnez « Execute »

Un message de confirmation s'affiche.

3 Sélectionnez à nouveau « Execute »

Tous les plans sont supprimés de la carte mémoire.

Remarques

• Si la carte mémoire SxS contient à la fois des plans du mode HD et du mode SD, seuls les plans du mode sélectionné sont supprimés.
• Les plans comportant la marque OK ne peuvent pas etre supprimés.

Pour plus de détails sur la marque OK, voir « Ajout/ suppression de la marque OK d'un plan (mode HD uniquement) » à la page 102.

Utilisation des métadonnées de planification

Les métadonnées de planification sont des informations sur les plans de prise de vue et d'enregistrement, enregistrées dans un fjichier XML.

Vous pouvez filmer à l'aide de noms de plan et de noms de repère de prise de vue définis à l'avance dans un fichier de métadonnées de planification.

Exemple de fichier de métadonnées de planification

?phpversion="1.0"spencoding="UTF-8"?

xmIns = http://wlmsins.sony.net/pro/meladata/planningmetadata*

assignId='P0001' creationDate='2011-08-20T17:00:00+09:00'

lastUpdate 2011-09-28T10:30:00 ^ 日 09:00"load="false"version "1.00">

<TitleuspAsci: Typhoon'xmlang "Typhoon_Storms_Tokyo

//Planning/Metadata>

Ce caméscope peut afficher des noms de plan et des noms de repère de prise de vue définis dans les langues suivantes :

Anglais
Chinois
- Allemand
- Français
Italian
Espagnol
- Néerlandais
- Portugalais
Suédois
Norvégien
Danois
- Finnois

Remarques

• Si vous définisse des noms de plan et de repère de prise de vue dans des langues non susmentionnées, ceux-ci risquent de ne pas s'afficher sur le moniteur LCD/I'écran EVF.
  Si vous definissez des noms de plan et de repere de prise de vue en francais, en neerlandais ou en

finnois, certains caractères s'affichent dans une police différente, mais similaire.

Chargement d'un fichier de métadonnées de planification

Pour enregistrer des métadonnées de planification avec des plans, il faut charger à l'avance un fichier de métadonnées de planification dans la mémoire du caméoscope.

Vous pouvez charger des fichiers de deux façon differentes.

• Chargez un fichier (.xml) stocké dans le repertoire de « BPAV/General/Sony/Planning » sur une carte mémoire SxS.
• Si une connexion Wi-Fi est établie entre le caméscope et un ordinateur, utilisez le menu Web intégré dans le caméscope à partir de l'ordinateur afin d'effectuer le transfert.

Pour plus d'informations sur l'utilisation du menu Web afin de charger un fjichier de métadonnées de planification, reportez-vous au supplément disponible sur le CD-ROM fourni, intitule « Manuals for Solid-State Memory Camcorder »

Chargement des métadonnées de planification

Utilisez « Plan.MetaData » du menu OTHERS, puis procédez comme suit :

Pour plus de détails sur l'utilisation du menu, voir « Opérations de base des menus » à la page 115.

1 Insérez une carte mémoire SxS dans la fente A ou B prévue à cet effet.
2 Sélectionnez « Load / Slot(A) » ou

Load / Slot(B) sous

« Plan. Metadata » dans le menu OTHERS, puis sélectionnez

Execute

La liste de fichiers de métadonnées de planification stockés sur la carte dans la fente sélectionnée apparait.

Remarque

La liste de fichiers affiche jusqu'à 64 fichiers.

Meme si le nombre total de fichiers de métadonnées de planification est au maximum de 64, tous les fichiers de métadonnées de planification risquent de ne

pas s'afficher si le repertoire dans lequel ils se trouvent, sur la carte mémoire SxS (General/ Sony/ Planning), contient au moins 512 fichiers.

3 Sélectionnez le fichier de métadonnées de planification à charger.

Les informations détaillées dans les métadonnées de planification selectionnées s'afficht.

4 Sélectionnez « Load »

Le message de confirmation « Load Planning Metadata File? » s'affiche.

5 Sélectionnez « Execute »

Le chargement du fichier de métadonnées de planification sélectionné commence.

Une fois le chargement terminé, un message s'affiche pendant trois secondes pour indiquer la fin de l'opération.

Remarques

• Une fois le chargement lance, ne retirez pas la carte mémoire SxS tant que le message d'achèvement ne s'est pas affchéé.
• Le fichier de métadonnées de planification charge est conservé, même si le caméscope est mis hors tension, puis de nouveau sous tension. Toutefois, si vous commencerz à enregistrer immidiatement après la mise sous tension, le contenu des métadonnées de planification risque de ne pas s'appliquer au plan, parce que le caméscope donne la priorité au démarrage de l'enregistrement.

Confirmation des informations détaillées dans les métadonnées de planification

Après avoir chargé un fichier de métadonnées de planification dans la mémoire du caméscope, vous pouvez vérifier les détails du fichier, comme le nom de fichier, l'heure et la date de création du fichier et les titres spécifique dans le fichier.

1 Sélectionnez « Properties » sous « Plan.Metadata » dans le menu OTHERS.

2 Sélectionnez « Execute »

L'ecran PLANNING METADATA
PROPERTIES (informations détaillées dans les métadonnées de planification) s'affiche.
Les informations suivantes s'affichent :

Paramètre Information

File Name Nom de fichier

Assign ID ID d'assignation

Created Heure et date de création

Modified Heure et date de la dernière modification

Modified by Nom de la personne qui a modifié le fichier

Title1 Titre 1 spécifique dans le fichier (nom du plan au format ASCII)

Title2 Titre 2 spécifique dans le fichier (nom du plan au format UTF-8)

Material GpNombre de groupes de matérielsa)

Shot Mark1 Nom défini pour le repère de prise de vue 1

Shot Mark2 Nom défini pour le repère de prise de vue 2

a) Groupe de matériels : groupe de plans enregistrés avec les mêmes métadonnées de planification.

Utilisez la commande rotative pour faire défilier l'affichage.

Pour afficher le nom de fichier, l'ID d'assignation ou le nom de plan en plein écran

Si vous sélectionnez « File Name », « Assign ID », « Title1 » ou « Title2 » sur l'écran PLANNING METADATA PROPERTIES, appuyez ensuite sur la commande rotative pour afficher l'élément sélectionné en plein écran. Cela vous permet de vérifier un long fichier ou nom de plan d'un simple coup d'œil.

Appuyez de nouveau sur la commande rotative pour revenir à l'écran PLANNING METADATA PROPERTIES.

Remarque

Les noms de repère de prise de vue ne peuvent pas s'afficher en plein écran, même si vous sélectionnez Shot Mark1 ou Shot Mark2.

Effacement des métadonnées de planification chargées

Pour effacer les données de planification charges dans la mémoire du caméoscope, procédez comme suit :

1 Sélectionnez « Clear » sous « Plan.MetaData » dans le menu OTHERS, puis sélectionnez « Execute »

Le message de confirmation « Clear Planning Metadata File? » s'affiche.

2 Sélectionnez « Execute »

L'effacement commence.

Une fois l'effacement terminé, un message s'affiche pendant trois secondes pour indiquer la fin de l'opération.

Définition d'un nom de plan dans les métadonnées de planification

Les deux types de chaînes de noms de plan suivants peuvent être écrites dans un fichier de métadonnées de planification.

• Nom du format ASCII, qui s'affiche sur 1'écran EVF
• Nom du format UTF-8, qui est enregistré en tant que nom de plan

Vous pouvez selectionner le type d'affichage du nom de plan avec « Clip Name Disp » sous « Plan.Metadata » dans le menu OTHERS. Lorsque vous specifyz un nom de plan dans les métadonnées de planification, le nom s'affiche sous l'indication de l'état de fonctionnement, sur l'écran EVF.

Remarque

Si un nom au format ASCII et un nom au format UTF-8 sont spécifiés dans les métadonnées de planification, la chaine au format UTF-8 est utilisée comme nom de plan. Si seul le nom au format ASCII ou le nom au format UTF-8 est spécifique dans les métadonnées de planification, le nom spécifique s'affiche, quel que soit le réglage du menu.

Exemple de chaînes de noms de plan

Utilisez un éditeur de texte pour modifier la description de la balise
