DF1136WEVV - Congélateur Profilo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Congélateur
Marque	Profilo
Modèle	DF1136WEVV
Alimentation	Électrique, 230 V, 50 Hz (estimation standard)
Classe énergétique	Non précisée
Capacité nette	Non précisée
Dimensions (H x L x P)	Non précisées
Poids net	Non précisé
Fonctions principales	Congélation, production de glaçons via fabrique de glace intégrée, éclairage LED intérieur
Affichage numérique	Disponible sur certains modèles (porte avec afficheur)
Dégivrage	Manuel (dégivrage manuel recommandé)
Entretien et nettoyage	Nettoyer régulièrement l'intérieur avec un chiffon doux et de l'eau tiède. Dégivrer périodiquement.
Sécurité	Débrancher l'appareil avant toute intervention de réparation. Porter des gants de protection lors de la manipulation des pièces.
Pièces détachées disponibles	Joint de porte, poignée de porte, charnières supérieure et inférieure, tablette, bac d'aliments congelés, fabrique de glace, éclairage LED
Réparabilité	Réparation possible par le consommateur selon les conseils de la notice. Utiliser uniquement des pièces d'origine.
Documentation	Notice d'utilisation et de réparation de 543 pages disponible en téléchargement gratuit au format PDF.
Garantie	Non précisée

FOIRE AUX QUESTIONS - DF1136WEVV Profilo

Comment remplacer le joint de porte du congélateur Profilo DF1136WEVV ?

Pour remplacer le joint de porte, ouvrez la porte et retirez l'ancien joint en le sortant de la rainure. Avant de monter le nouveau joint, vérifiez que la rainure n'est pas endommagée. Si nécessaire, réchauffez le joint avec un sèche-cheveux pour le reformer. Insérez les coins du joint dans la rainure, puis poussez progressivement tout le joint. Consultez la notice pour plus de détails.

Comment dégivrer le congélateur Profilo DF1136WEVV ?

Le dégivrage manuel est recommandé. Débranchez l'appareil et retirez tous les aliments. Laissez la porte ouverte pour permettre à la glace de fondre. N'utilisez jamais d'objets tranchants pour gratter la glace. Une fois dégivré, essuyez l'intérieur avec un chiffon sec avant de remettre l'appareil en marche.

Que faire si le congélateur ne refroidit plus ?

Vérifiez d'abord que l'appareil est bien branché et que le fusible n'a pas sauté. Assurez-vous que la porte ferme correctement et que le joint n'est pas endommagé. Si le problème persiste, contactez le service après-vente Profilo. Ne tentez pas de réparer le circuit frigorifique vous-même.

Comment changer l'éclairage LED du congélateur ?

Débranchez l'appareil et ouvrez la porte. Retirez les équipements intérieurs supérieurs. Déplacez l'éclairage LED vers la gauche pour débrancher la connexion électrique, puis libérez les crochets. Retirez l'ancien LED et montez le nouveau dans l'ordre inverse. Utilisez un tournevis plat approprié. Voir la notice section 4.10.

Comment remplacer la poignée de porte ?

Débranchez l'appareil et ouvrez la porte. Retirez les deux capuchons de vis, dévissez les deux vis avec un embout Torx TX20, puis retirez la poignée. Le montage s'effectue dans l'ordre inverse.

Comment inverser le sens d'ouverture de la porte ?

La notice ne décrit pas explicitement l'inversion du sens d'ouverture, mais les procédures de remplacement des charnières (supérieure et inférieure) peuvent être adaptées. Il est recommandé de faire appel à un spécialiste en raison du poids de la porte.

Où trouver la référence de la pièce détachée pour le joint de porte ?

Les références des pièces sont indiquées dans la notice, par exemple [00342013] pour le tissu de protection. Pour le joint, la référence n'est pas explicitement donnée dans l'extrait, mais vous pouvez contacter le service après-vente Profilo avec votre modèle DF1136WEVV.

Le congélateur fait un bruit inhabituel, que faire ?

Vérifiez que l'appareil est de niveau et qu'il ne touche pas un mur ou un meuble. Assurez-vous que les pièces intérieures sont bien en place. Un bruit de cliquetis peut provenir de la fabrique de glace. Si le bruit persiste, consultez un technicien.

Comment nettoyer le condenseur du congélateur ?

Le condenseur se situe généralement à l'arrière de l'appareil. Débranchez le congélateur et utilisez un aspirateur avec une brosse douce pour enlever la poussière. Évitez d'endommager les ailettes. Réalisez cette opération au moins une fois par an.

Comment désactiver le mode de congélation rapide ?

La notice ne spécifie pas de mode de congélation rapide. Si votre modèle en est équipé, reportez-vous au panneau de commande ou à l'affichage. Généralement, il se désactive automatiquement après 24 heures.

MODE D'EMPLOI DF1136WEVV Profilo

1 Overview du document. 93

Conseils de réparation - congélateur

1.1 Informations importantes 183

1.1.1 Objectif 183

1.2 Explication des symboles 183

1.2.1 Niveau de risque 183 1.2.2 Symboles de danger 183 1.2.3 Structure des indications d'avertissement 184 1.2.4 Symboles généraux 184

2.1 Consignes de sécurité générales 185

2.1.1 Tous les appareils électroménagers 185

Réparation 187

4.1 Remplacer le joint de porte 187

4.1.1 Retirer le joint de porte 187 4.1.2 Monter le joint de porte 187

4.2 Remplacer la poignée de porte 190

4.2.1 Retirer la poignée de porte 190 4.2.2 Monter la poignée de porte 190

4.3 Échange de la poignée à ouverture facile 191

4.3.1 Retrait de la poignée à ouverture facile 191 4.3.2 Montage de la poignée à ouverture facile 191

4.4 Remplacer la charnière supérieure de la porte 192

4.4.1 Retirer la charnière de porte 192 4.4.2 Monter la charnière de porte.. 194

4.5 Remplacer la charnière supérieure de la porte (porte avec afficheur) 195

4.5.1 Retirer la charnière de porte 196 4.5.2 Monter la charnière de porte 197

4.6 Remplacer la charnière de porte inférieure 198

4.4.6.1 Remplacer la charnière de porte inférieure 198 4.6.2 Monter la charnière de porte inférieure 199

4.7 Remplacer la tablette 200

4.7.1 Retirer la tablette 200 4.7.2 Monter la tablette 200

4.8 Remplacer le bac d'aliments congelés 201

4.8.1 Retirer le bac d'aliments congelés 201 4.8.2 Monter le bac d'aliments congelés 201

4.9 Remplacer la fabrique de glace 202

4.9.1 Retirer la fabrique de glace 202 4.9.2 Monter la fabrique de glace 202

4.10 Remplacer l'éclairage LED supérieur 203

4.10.1 Retirer l'éclairage LED 203 4.10.2 Monter l'éclairage LED supérieur 204

1.1.1 Objectif

Les conseils de réparation qui suivent visent à permettre au consommateur de réparer l'appareil par lui-même, conformément au règlement sur l'écoconception (en vigueur le 03/2021).

Ils contiennent des informations sur le remplacement de certaines pièces de rechange précises, y compris des mises en garde.

Pour toute question, veuillez contacter notre service après-vente. Notre responsabilité pour les dommages est conditionnelle à l'observation des conseils de réparation.

1.2.1 Niveaux de risque

Les niveaux de risque se composent d'un symbole et d'un terme d'avertissement. Le mot d'avertissement caractérise la gravité du danger.

Niveau de dangerosité Signification
DANGER	Le non respect de la consigne d'avertis- sement provoque la mort ou des bless- sures graves.
AVENTISSEMENT	Le non respect de la consigne d'avertis- sement peut provoquer la mort ou des blessures graves.
PRUDENCE	Le non respect de la consigne d'avertis- sement peut provoquer des blessures légères.
ATTENTION !	Le non respect de la consigne d'avertis- sement peut provoquer des dégàts maté- riels.

Tableau 1 : Niveaux de risque

1.2.2 Symboles de danger

Les symboles de danger sont des représentations figuratives renseignant sur la nature du danger.

Ce document utilise les symboles de danger suivants :

Symbole de danger Signification
	Consigne d'advertissement générale
	Danger engendré par la tension élec-trique
	Risque d'explosion
	Risque de blessures par coupure

Symbole de danger Signification
	Risque de blessures par écrasement
	Danger engendré par des surfaces très chaudes
	Danger engendré par un champ magnétique puissant
	Danger engendré par un rayonnement non ionisant

Tableau 2: Symboles de danger

1.2.3 Structure des indications d'advertisement

Les consignes d'avertissement figurant dans ce document ont un aspect uniforme et une structure uniforme.

DANGER Type et source du danger!! Consequences possibles en cas de non-respect du danger / de l'alertis- sement. • Mesures et interdictions pour évitier le danger.

L'exemple suivant montre une consigne d'avertissement mettant en garde contre le risque d'électrocution. La mesure permettant d'éviter le danger est nommée.

DANGER Risque d'électrocution par des pièces conductrices de tension! Mort par électrocution. • Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.

1.2.4 Symboles généraux

Ce document utilise les symboles généraux suivants:

Symbole général Signification
i	Caractérisation d'une astuce particulière (texte et/ou graphique)
1	Caractérisation d'une astuce simple (texte seul)
▶	Caractérisation d'un lien vers une vente
⓪	Caractérisation d'outils nécessaires
✔	Caractérisation de conditions nécessaires
if	Caractérisation d'une condition (si..., alors...)
●	Caractérisation d'un résultat
Start Caractérisation d'une touche ou surface de commande
[00123456] Caractérisation d'une référence de piece
Statut Caractérisation d'un texte affché / fenêtre (sur l'afficheur)

Tableau 3: Symboles généraux

Risque d'électrocution en raison de pièces sous tension!

• Des erreurs lors de réparations impliquant des composants électriques peuvent entraîner une décharge électrique!
• Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.
• Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les réglementations spécifiées nationales.

Risques de blessures par coupure sur des bords tranchants!

• Porter des gants de protection.

Risque de casse durant la réparation, maintenance, dépannage et SAV en raison de composants lourds et mobiles

• Porter des chaussures de protection.
• Sécuriser les composants lourds contre le risque de chute.
• Ne pas coller les pièces du châssis sur les composants mobiles.

Risque lié à la sécurité / fonction de l'appareil!

Utiliser uniquement des pièces détachées d'origine.

Risques d'endommagement des composants sensibles aux décharges électrostatiques!

• Ne pas toucher les modules, ni leurs connexions et pistes conductrices.

Outils et aides

Désignation Détails Images
Tissu de protection [00342013]	60 cm x 50 cm	Inclueurs Rens Verruches Oerhynch Verruches Anderlecht or Hockensta
Tournevis Philips PH2
Embout Torx TX20 [00340865]	6.3 mm (1/4")
Tournevis plat Lame	2.4 mm x 0.4 mm x 60 mm, dans le kit [00341820]	①

4.1 Remplacer le joint de porte

Pré-requis: La porte est ouverte.

4.1.1 Retirer le joint de porte

1. Sortir le joint de porte de la rainure dans les coins gauche et droit.

1. Retirer le joint de porte de la rainure.

Le joint de porte est retiré.

Monter le joint de porte

1	L'épaissur du nouveau joint de porte peut différer légèrement de celle de l'ancien. Cela n'affectera en rien la fermetre ou le fonctionnement à long terme de la porte.
2	Si vous appeareil est doté de charnière ou d'attaches de channières ajus-tables, vous pourrez optimiser le comportement de fermetre par la suite.
3	Les petits troués latéraux dans les joints de porte sont fonctionnels (nécessaires pour la ventilation). Il ne s'agit pas de défauts de production.

Réparation

1. S'assurer de l'absence de dégâts dans les rainures qui doivent accueillir le joint.

1. Si la rainure de joint est endommagée.
2. Contacter le service après-vente
3. andé de redresser le joint de porte avant de l'insérer dans l'appareil.

Réchauffer le joint de porte avec un sèche-cheveux ou de l'eau chaude et le reformer manuellement.

1. Pousser les coins du joint en haut et en bas dans la rainure.

Réparation

1. Enfoncer progressivement le joint dans la rainure.

Le joint de porte est installé.

4.2 Remplacer la poignée de porte

Outillage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865] Tournevis plat Lame 10 mm x 1,6 mm x 200 mm

Pré-requis:

L'appareil est déconnecté de l'alimentation. La porte est ouverte.

4.2.1 Retirer la poignée de porte

1. Retirer deux capuchons de vis (1).
2. Dévisser deux vis (2).
3. Retirer la poignée de porte (3).

La poignée de porte est retirée.

4.2.2 Monter la poignée de porte

Le montage s'effectue dans l'ordre chronologique inverse.

4.3 Échange de la poignée à ouverture facile

Outilage nécessaire:

Tournevis Philips PH2 Pré-requis: Appareil est disconnected de l'alimentation. La porte est ouverte.

4.3.1 Retrait de la poignée à ouverture facile

1. Retirer le cache de la poignée à ouverture facile (1). 2. Dévisser les deux vis (2).

La poignée à ouverture facile est retirée.

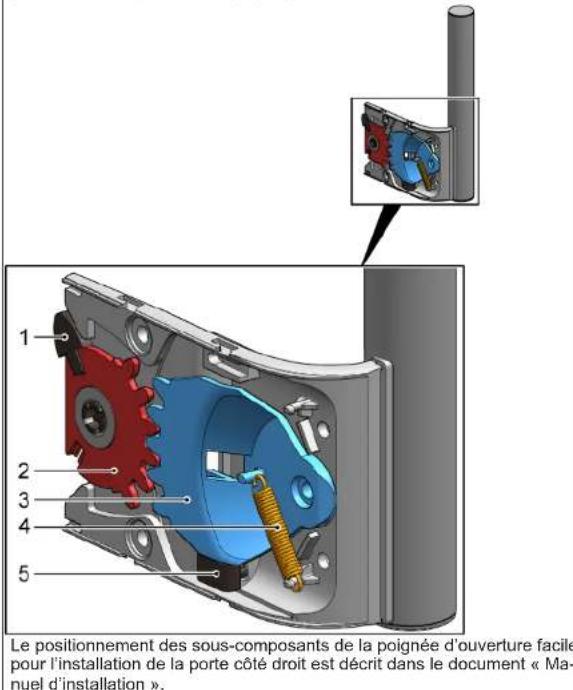

4.3.2 Montage de la poignée à ouverture facile

Le mécanisme de poignée à ouverture facile doit être correctement réglé avant montage. La disposition correcte de la tige poussoir (1), des quadrants dentés (2) et (3), du ressort (4) et de la butée (5) pour le montage de la porte-côte gauche est indiquée dans le graphique.

Le montage s'effectue dans l'ordre chronologique inverse.

4.4 Remplacer la charnière supérieure de la porte

Outilage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865]

Avertissement

Appareils lourds et volumineux!

Blessures dorsales et musculaires

Seuls des spécialistes dûment formés devraient retirer la porte de l'appareil. Pour déplacer l'appareil, deux personnes sont nécessaires. Utiliser seulement des outils et de l'équipement appropriés.

Prudence

Arêtes vives !

Blessures par coupure

Porter des gants de protection.

Avertissement

Chute d'appareils inclinés !

Fractures/blessures d'écrasement

• Sécuriser les appareils contre le risque de chute.

Prudence

Risque de pièces qui chutent en raison de vis trop lâches!

Blessures dues à des pièces qui chutent.

• Sécuriser les composants contre le risque de chute.

Attention

Risque de pièces qui chutent en raison de vis trop lâches!

Dommages à d'autres parties de l'appareil ou à la propriété du client, p.

ex. au plancher.

• Sécuriser les composants contre le risque de chute.

Pre-requis:

Appareil est déconnecté de l'alimentation. Les équipements intérieurs de l'appareil sont retirés.

4.4.1 Retirer la charnière de porte

Réparation

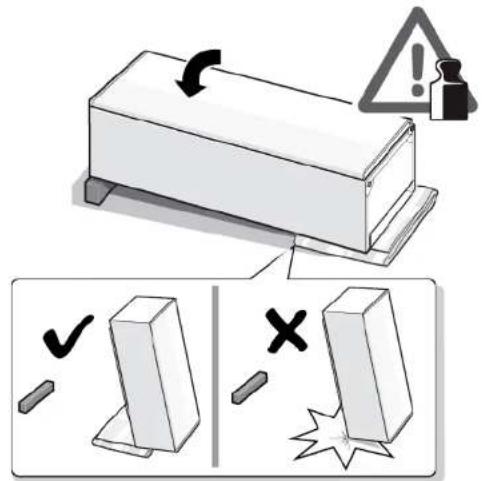

1. Placer l'appareil sur le dos.

2.1. Appuyer sur le cache de charnière supérieure des deux côtés (1).

2. Sortir le cache de charnière supérieure (2). 3. Retirer le cache de la charnière supérieure (3).

3.1. Dévisser deux vis(1)

1. Retirer la chamière supérieure (2).

La charnière supérieure de la porte est retirée.

4.4.2 Monter la charnière de porte

Le montage s'effectue dans l'ordre chronologique inverse.

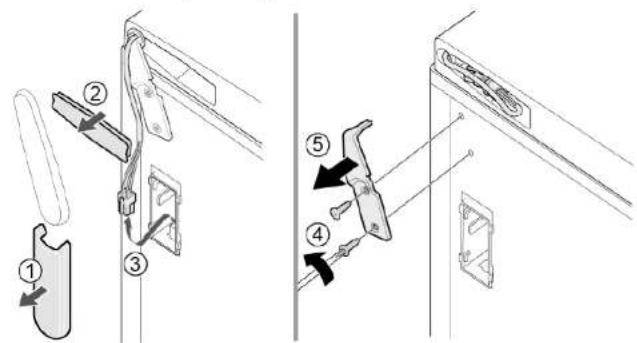

4.5 Remplacer la charnière supérieure de la porte (porte avec afficheur)

Outillage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865]

Avertissement

Appareils lourds et volumineux!

Blessures dorsales et musculaires

Seuls des spécialistes formés devraient refermer la porte de l'appareil. Pour déplacer l'appareil, deux personnes sont nécessaires. Utiliser seulement des outils et de l'équipement appropriés.

Prudence

Arrêtes vives! Blessures par coupure Porter des gants de protection.

Avertissement

Chute d'appareils inclinés ! Fractures/blessures d'écrasement. Sécuriser les appareils contre le risque de chute.

Prudence

Risque de pièces qui chutent en raison de vis trop lâches! Blessures dues à des pièces qui chutent. - Sécuriser les composants contre le risque de chute.

Attention

Risque de pièces qui chutent en raison de vis trop lâches! Dommages à d'autres parties de l'appareil ou à la propriété du client, p. ex. au plancher. Sécuriser les composants contre le risque de chute.

DANGER

Risque d'électrocution en raison de pièces sous tension. Risque d'électrocution en cas de réparation non conforme.

• Les pièces électriques doivent être réparées par des techniciens qualifiés. Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les réglementations spécifiques nationales.

DANGER

Risque d'électrocution par des pièces conductrices de tension. Mort par électrocution.

Débrancher l'appareil du secteur au moins 60 secondes avant de démarrer la réparation.

Pre-requis:

Appareil est déconnecté de l'alimentation. Les équipements intérieurs de l'appareil sont retirés.

Réparation

4.5.1 Retirer la charnière de porte

1. Placer l'appareil sur le dos.

Réparation

2.1. Appuyer sur le cache de charnière supérieure des deux côtés (1). 2. Sortir le cache de charnière supérieure (2). 3. Retirer le cache de la charnière supérieure (3).

3.1. Retirer le couvercle de la boîte de câbles (1). 2. Retirer la protection du câble (2). 3. Débrancher la connexion électrique (3). 4. Dévisser deux vis (4). 5. Retirer la charnière supérieure (5).

La charnière supérieure de la porte est retirée.

4.5.2 Monter la charnière de porte

Le montage s'effectue dans l'ordre chronologique inverse.

4.6 Remplacer la charnière de porte inférieure

Outilage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865]

Avertissement

Appareils lourds et volumineux!

Blessures dorsales et musculaires

Seuls des spécialistes dûment formés devraient retirer la porte de l'appareil. Pour déplacer l'appareil, deux personnes sont nécessaires. Utiliser seulement des outils et de l'équipement appropriés.

Prudence

Arêtes vives !

Blessures par coupure

Porter des gants de protection.

Avertissement

Chute d'appareils inclinés !

Fractures/blessures d'écrasement

• Sécuriser les appareils contre le risque de chute.

Prudence

Risque de pièces qui chutent en raison de vis trop lâches!

Blessures dues à des pièces qui chutent.

• Sécuriser les composants contre le risque de chute.

Risque de pièces qui chutent en raison de vis trop lâches!

Dommages à d'autres parties de l'appareil ou à la propriété du client, p.

ex. au plancher.

• Sécuriser les composants contre le risque de chute.

Pré-requis:

Appareil est déconnecté de l'alimentation. Les équipements intérieurs de l'appareil sont retirés. L'appareil est placé sur le dos.

La charnière supérieure est retirée. 195

4.6.1 Remplacer la charnière de porte inférieure

1. Retirer la porte.

2.1. Dévisser la vis (1).

1. Extraire la charnière inférieure en la tournant (2).
2. Retirer la charnière inférieure (3).

La charnière inférieure est retirée.

4.6.2 Monter la charnière de porte inférieure

Le montage s'effectue dans l'ordre chronologique inverse.

4.7 Remplacer la tablette

Pré-requis: La porte est ouverte.

4.7.1 Retirer la tablette

Extraire la tablette.

La tablette est retirée.

4.7.2 Monter la tablette

Le montage s'effectue dans l'ordre chronologique inverse.

4.8 Remplacer le bac d'aliments congelés

Pre-requils:

La porte est ouverte.

4.8.1 Retirer le bac d'aliments congelés

1. Extraire complètement le bac d'aliments congelés (1). 2. Retirer le bac d'aliments congelés (2).

Le bac d'aliments congelés est retiré.

4.8.2 Monter le bac d'aliments congelés

Le montage s'effectue dans l'ordre chronologique inverse.

4.9 Remplacer la fabrique de glace

Pre-requis:

La porte est ouverte.

4.9.1 Retirer la fabrique de glace

1. Extraire complètement le tiroir bac d'aliments congelés avec la fabrique de glace (1).
2. Décrocher les crochets (2).
3. Retirer la fabrique de glace (3)

La fabrique de glace est retirée.

4.9.2 Monter la fabrique de glace

Le montage s'effectue dans l'ordre chronologique inverse.

4.10 Remplacer l'éclairage LED supérieur

Outilage nécessaire:

Tournevis plat Lame 2.4 mm x 0.4 mm x 60 mm, dans le kit [00341820]

Pré-requis:

Appareil est déconnecté de l'alimentation. La porte est ouverte. Les équipements intérieurs supérieurs de l'appareil sont retirés.

4.10.1 Retirer l'éclairage LED

1. Déplacer l'éclairage LED vers la gauche.

• La connexion électrique de l'éclairage LED est débranchée.

1. Libérer les crochets de l'éclairage LED.

Réparation

1. Réinitialiser l'éclairage LED par l'avant.

L'éclairage LED est retiré.

4.10.2 Monter l'éclairage LED supérieur

Le montage s'effectue dans l'ordre chronologique inverse.

1. Tout bonnement ooukeun otton niow tkeupa.

2.1. Notez que chaque cumul métabolique doit être noté (1).

1. MétalinoTe kai apaipoeTo To kalupma enavw mevtae (2).
2. ApaipoeTo kauaumua etavw uevteo (3).

4.1 À gérer les séries 256

4.1.1 A gumitômites eltavolitasa 256 4.1.2 A gumitomités beszerelése 256

1. Nyomja a gumitométés fenti és alatti sarkait a bárázdába.
