BRUKSANVISNING DF1136WEVV Profilo
4.1.1 Demontering av dorpakning 346
4.1.2 Montering av dorpakning 346
4.2 Utskifting av dorhandtak 349
4.2.1 Demontering av dorhandtak 349
4.2.2 Montering av dorhandtak 349
4.1.1 Demontering av dorpakning
4.1.2 Montering av dorpakning
4.2 Utskiftning av dorhandtak
4.2.2 Montering av dorhandtak
Monteres i motsatt rekkefolge.
Reparasjon
Verktyg och hjälpmedel. 504
Reparation 505
4.1 Byta dorrpackning 505
4.1.1 Ta bort dorrpackning 505
4.1.2 Montera dorrpackning 505
4.4 Byta dörrens övre gangjärn 510
4.4.1 Ta bort dorrens gangjarn 510
4.4.2 Montera dörrens gangjärn 512
4.5 Byta dorrens ovre gangjarn (dorr med display) 513
4.5.1 Ta bort dörrens gangjärn 514
4.5.2 Montera dorrens gangjarn 515
4.6 Byta dörrens nedre gangjarn 516
4.6.1 Byta dorrens nedre gangjam 516
4.6.2 Montera dorrens nedre gangjam 516
4.7 Byta hylla 517
4.7.1 Ta bort hylla 517
4.7.2 Montera hylla 517
4.8 Byta fack for frysta matvaror 518
4.8.1 Ta bort fack for frysta matvaror 518
4.8.2 Montera fack for frysta matvaror 518
4.9 Byta ismaskin 519
4.9.1 Ta bort ismaskin 519
4.9.2 Montera ismaskin 519
4.10 Byta oversta LED-lampan 520
4.10.1 Ta bort LED-lampan 520
4.10.2 Montera oversta LED-lampan 521
Om detta Dokument
1.1 Viktig information
1.1.1 Syfte
Dessa reparations tips hjälper kunden att själv reparera maskiner enligt gällande ekodesignbestammelser (som gäller 03/2021).
De innehaller information om hur vissa reservdilar skya bytas samt tillhOrande varmingar och risker.
Kontakta var kundtjanst om du har fragor. Vi atar oss bara ansvar for skador om repa-. rationstipsen har folits korrekt.
1.2 Symbolforklaringar
1.2.1 Faronivae
Varningsnivaerna bestar av en symbol och ett signalord. Signalordet visar hur allvarlig faran ar.
| Varningsnivå Innebörd | |
| FARAI | Om inte varningsmeddelandet fälls kom- mer det att leda till dödsfall eller allvarliga persökador. |
| VARNING! | Om inte varningsmeddelandet fälls kan det leda till dödsfall eller allvarliga persökador. |
| FÖRSIKTIGT! | Om inte varningsmeddelandet fälls kan det leda till lättare persökador. |
| OBS! | Om inte varningsmeddelandet fälls kan det leda till materialkador. |
Grafik 1: Faronivae
1.2.2 Risksymboler
Risksymboler ar symboler som visar typen av fara.
Foljande risksymboler anvands i detta dokument:
| Risksymbol Innebörd | |
| ! | Allmänt vamingsmeddelande |
| Fara på grund av elektrisk spänning | |
| Explosionsrisk | |
| Fara für skärskador | |
| Fara für krosskador |
Om detta Dokument
| Risksymbol Innebörd | |
| Fara på grund av heta ylor | |
| Fara på grund av starka magneffältn | |
| Fara på grund av iced-joniserande strål- ning |
Grafik 2: Risksymboler
1.2.3 Varningarnas struktur
Varningar i detta dokument har ett standardiserat utseende och en standardiserad struktur.
Foljande exempel visar en varning som varmar for elstotar fran stromforande delar. Det star vilken atgard som forebygger faran.
1.2.4 Allmanna symboler
Foljande allmanna symboler anvands i detta dokument:
| Allm. symbol Innebörd | |
| i | Identifizierung av ett särskilt tips (text och/el-ler bild) |
| o | Identifizierung av ett enkelt tips (endast text) |
| Allm. symbol Innebörd | |
| Identifizierung av en länk till en videohand- ledning | |
| Identifizierung av verktyg som behövs | |
| Identifizierung av villkor som@maste vara uppfyllda | |
| Identifizierung av ett tillstand (om ..., sà...) | |
| Identifizierung av ett resultat | |
| [Start]Identifizierung av en tangent aller knapp | |
| [00123456] Identifizierung av ett materialnummer | |
| Status Identifizierung av text/fönster som visas (i maskinens display) | |
Grafik 3: Allmanna symboler
Sakerhet
2.1 Allmanna sakerhetsanvisningar
2.1.1 Alla hushallsmaskiner
Fel vid reparatoner som beror elkponenter kan orsaka elstotar!
Koppla bort maskinen fran elnätet minst 60 sekunder innan arbetet paborjas.
Lat utfora ett sakerhetest after reparationen, i enlighet med VDE 0701 ell er landsspecifika regler.
Anvand skyddshandskar.
Risk for krosskador vid reparation, underhall, felsokning och service pa grund av tunga och rorliga componenter
Anvand skyddsskor.
Sakra tunga komponenter sa att de inte faller ner.
- Stick inte in kroppsdelar i rroliga komponenter.
Risk for maskinens sakerhet/funktion!
- Anvand endast originaldelar.
Risk for skador pa komponenter kansliga for statisk elektricitet (ESD)!
Ror inte modulerna somt anslutninger och stromforande ledninger.
Verktyg och hjälpmedel
| Beteckning Detaljer Bilder | ||
| Skyddstrasa [00342013] | 60 cm x 50 cm | Inkjetten bei Vermiette Obernehm Wertminderungen für Hochjahr |
| Phillips-skrivmejsel PH2 | ||
| Torxbits TX20 [00340865] | 6.3 mm (1/4") | |
| Spärskruvmejsel Blad 2.4 mm x 0.4 mm x 60 mm, i kitet [00341820] | 1 | |
2021-03-11 9001631451 Copyright BSH Hausgeräte GmbH Sida 504 av 543
Reparation
4.1 Byta dorrpackning
Forutsattning:
Dörren ar öppen.
4.1.1 Ta bort dorrpackning
- Lossa dörpackingen fran sparet hogra och vänstra homet.
- Dra ut dorpackningen fran sparet.
| i | Dennya dörnpackingens tjocklek kan avvika nagot fran den gamla dörnpackingens tjocklek. Detta kommt inte paverka stängningsegenskapema aller Funktionen langsikitigt. |
| i | Om apparaten har justerbara gängjärn eller gangjärnsfaden kan du opti-mera stängningsegenskaperna senare. |
| i | Små sidohål dörnpackingen fyller en Funktion (krävs För ventilation).Dessa utgör inga tillverkningsfel. |
Reparation
- Kontrolera om sparet for packningen har skador.
-
(f) Om späret für packningen ar skadat:
-
Kontakte kundtjänst
Viss deforming av dorpackningen ar normalt och paverkar inte
packningens Funktion. Det rekommenderas att man stracker dorpackingen innan den sattis in i apparaten.
Varm dorrpackningen med en hartork ell hert vatten och forma om den med han
derna.
- Tryck in packningens horn langst upp och langst ner i sparet.
Reparation
Dorrpackningen ar monterad.
2021-03-11_9001631451 Copyright BSH Hausgeräte GmbH Sida 507 av 543
Reparation
Montera i omvänd ordning.
Reparation
Montera i omvand ordning.
Reparation
4.4 Byta dörrens övre gangjärn
Nödvändiga verktyg:
Torxbits TX20 6,3 mm (1/4") [00340865]
WARNING!
Tunga och skrymmande apparater!
Rygg- och muskelskador
Latendastutbildad personal ta bort dorren fran apparaten.
Det kravs tvä personer for att flytta apparaten.
Anvand endast passande verktyg och utrusting.
FORSIKTIGT!
Vassa kanter!
Skärskador
Anvand skyddshandskar.
VARNING!
Lutande maskiner kan glida!
Frakturer/krosskador
Sakra maskiner sa att de inte kan glida.
A ForsikTIGT!
Risk for fallande delar pa ground av lossade skruvar!
Personskador pā ground av fallande delar.
Sakra komponenter sa att de inte faller ner.
OBS!

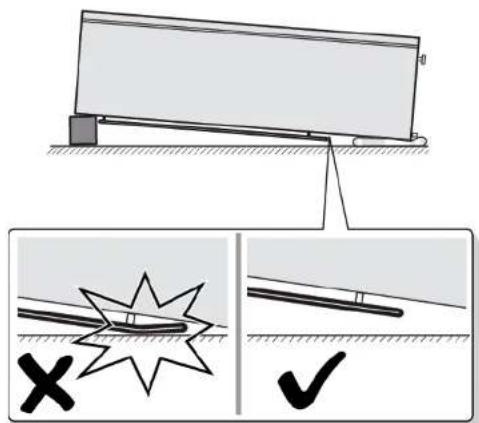

Materiella skador pa andra delar av maskinen ell er i kundens hem, t.ex.
vidbotten.
Sakra componenter sa att de inte faller ner.
Forutsattning:
Apparaten ar bortkopplad fran stromforsorjning.
Tillbehör inuti apparaten har tagits bort.
4.4.1 Ta bort dorrens gangjärn
Reparation
- Lagg ner apparaten pa baksidan.
2.1. Tryck pā det övre gängjärnnsskyddet pā báda sider (1).
- Flytta ut det ovre gangjarnsskyddet (2).
- Ta bort det ovre gangjarnsskyddet (3).
Reparation
3.1. Skruva ur de tvä skruvarna (1). 2. Ta bort det övre gangjarnet (2)
Dorrens övre gangjärn har tagits bort.
4.4.2 Montera dorrens gangjärn
Montera i omvand ordning.
Reparation
4.5 Byta dörrens övre gangjärn (dorr med display)
Nödvändiga verktyg:
Torxbits TX20 6.3 mm (1/4") [00340865]
VARNING!
Tunga och skrymmande apparater!
Rygg- och muskelskador
Lat endast utbildad personal ta bort dorren fran apparaten.
Det kravs tvä personer for att flytta apparaten.
Anvand endast passande verktyg och utrusting.
A ForsIKTIG!
Vassa kanter!
Skärskador
Anvand skyddshandskar.
VARNING!
Lutande maskiner kan
Frakturer/krosskador
Sakra maskiner sa att deinte kan glida.
A ForsIKTIG!
Personskador pā Grund av fallande delar.
Sakra komponenter sa att de inte faller ner.
OBS!
Materiella skador pa andra delar av maskinen ell er i kundens hem, t.ex.
vidbotten.
Sakra komponenter sa att deinte faller ner.
FARA!
Risk for elstotar på grund av stromforande delar!
sfarapa ground av elstotar vid felaktiga reparationer
Elektriska delar ske repareras av behörig elektriker.
Lat utfora ett sakerhetest after reparationen, i enlighet med VDE 0701 erll landspecifica regler.
FARAI
Risk for elstotar pä grund av stromforande delar!
Dödsfall pá grund av elstötar
Koppla bort maskiner fran elforsorjingen minst 60 sekunder innar
reparationerpborjas.
Forutsattning:
Apparaten ar bortkopplad fran stromforsorjning.
Tillbehör inuti apparaten har tagits bort.
Reparation
4.5.1 Ta bort dorrens gangjärn
- Lagg ner apparaten pa baksidan.
Reparation
2.1. Tryck pa det ovre gangjarnsskyddet pa bada sider (1).
2. Flytta ut det övre gängjämskyddet (2).
3. Ta bort det ovre gangjarnsskyddet (3).
3.1. Ta bort kabelboxholjet (1).
2. Ta bort kabelskyddet (2).
3. Lossa elanslutningen (3).
4. Skruva ur de tva skruvarna (4).
5. Ta bort det övre gangjarnet (5).
4.5.2 Montera dörrens gängjärn
Montera i omvand ordning.
Reparation
4.6 Byta dörrens nedre gängjärn
Nödvändiga verktyg:
Torxbits TX20 6.3 mm (1/4") [00340865]
A VARNING!
Tunga och skrymmande apparater!
Rygg- och muskelskador
Lat endast utbildad personal ta bort dorren fran apparaten.
Det kravs tvä personer for att flytta apparaten.
Använd endast passande verktyg och utrustning.
A ForsIKTIG!
Vassa kanter!
Skarskador
Anvand skyddshandskar.
A VARNING!
Lutande maskiner kan glida!
Frakturer/krosskador
Sakra maskiner sa att deinte kan glida.
A ForsIKTIG!
Risk for fallande delar pa ground av lossade skruvar!
Personskador pā Grund av fallande delar.
Sakra komponenter sa att de inte faller ner.
OBS!
Risk for fallande delar pa ground av lossade skruvar!
Materiella skador pa andra delar av maskinen ell er kundens hem, tex. vid botten.
Sakra komponenter sa att de inte falter ner.
Forutsattning:
Apparaten ar bortkopplad fran stromforsorjning.
Tillbehör inuti apparaten har tagits bort.
Apparaten ligger pa baksidan.
Det övre gängiarnet har tagits bort.→513
4.6.1 Byta dorrens nedre gangjärn
- Ta bort dorren.
2.1. Skruva ur skruven (1).
- Vrid ut det nedre gangjarnet (2).
- Ta bort det nedre gängjarnet (3).
4.6.2 Montera dörrens nedre gängjärn
Montera i omvand ordning.
Reparation
4.7 Bytha hylla
Forutsattning:
Dörren ar öppen.
4.7.1 Ta bort hylla
Dra ut hyllan.
Montera i omvänd ordning.
Reparation
4.8 Byta fack for frysta matvaror
Forutsattning:
Dörren ar öppen.
4.8.1 Ta bort fack for frysta matvaror
1.Dra ut facet for frysta matvaror helt (1).
2. Ta bort facet for frysta matvaror (2)
Facket for frysta matvaror har tagits bort.
4.8.2 Montera fack for frysta matvaror
Montera i omvand ordning.
Reparation
4.9 Byta ismaskin
Forutsattning:
Dörren ar öppen.
4.9.1 Ta bort ismaskin
- Dra ut hyllan med jacket for frysta matvaror med ismaskin (1).
- Lossa hakama (2). 3. Ta bort ismaskinen (3).
Montera i omvand ordning.
Reparation
4.10 Byta oversta LED-lampan
Nödvändiga verktyg:
Sparskruvmejsel Blad 2,4 mm x 0.4 mm x 60 mm, i kitet [00341820]
Din apparat har en underhallsfri LED-lampa.
Dessa lampor far endast bytas av kundtjänst ell er auktoriserade tekniker!
FARAI!
Risk for elstotar pa ground av strömforande delar!
rfsara paground av elstotar vid felaktiga reparationer
Elektriska delar ske repareras av behorig elektriker.
Lat utfora ettsakerhetstest after reparationen, i enlight med VDE
0701 ellerrlandsspecifika regler.
FARAI
Dödsfall pa grund av elstötar
Koppla bort maskiner fran elforsörningen minst sekunder innan reparationen pabörjas.
A ForsIKTIG!
Vassa kanter!
Skarskador
Anvand skyddshandskar.
Forutsattning:
Apparaten ar bortkopplad fran stromforsorjning.
Dorren ar Oppen.
Tillbehör överst inuti apparaten har tagits bort.
4.10.1 Ta bort LED-lampan
- Flytta LED-lampan at vänster.
LED-lampans elanslutting ar bortkopplad.
- Lossa LED-lampans hakar.
Reparation
- Ta bort LED-lampan genom att flyta den framat.
Montera i omvand ordning.
