Type de produit	Télécommande universelle à écran tactile
Marque	Sony
Modèle	RM-TP501
Dimensions (L x H x P)	160 x 111 x 46 mm
Poids	290 g (avec crayon tactile)
Alimentation principale	4 piles alcalines AA (LR6) – 6 V CC
Alimentation de sauvegarde	1 pile au lithium CR2032 – 3 V CC
Écran	Écran LCD tactile monochrome 3,8 pouces (256 x 200 points)
Technologie de communication	Infrarouge bidirectionnel
Fonctions principales	Contrôle de l'ampli-tuner et des appareils audio/vidéo connectés, sélection de champs sonores, importation de données (titres, stations), réglages personnalisés
Entretien et nettoyage	Nettoyer avec un chiffon doux légèrement imprégné d'une solution détergente neutre. Ne pas utiliser de solvants ni d'abrasifs.
Sécurité	Ne pas exposer à des chocs, ne pas utiliser d'objets pointus sur l'écran tactile. Remplacer les piles selon les consignes.
Pièces détachées et réparabilité	Pièces détachées non spécifiées ; contacter le revendeur Sony pour tout problème.
Accessoires inclus	Crayon tactile pour écran
Compatibilité	Appareils Sony et autres marques (après réglage initial)

FOIRE AUX QUESTIONS - RM-TP501 SONY

Comment préparer la télécommande RM-TP501 pour la première utilisation ?

Insérez 4 piles alcalines AA et une pile au lithium CR2032. Effectuez le réglage du panneau tactile en touchant les 4 points, puis lancez la communication initiale avec l'ampli-tuner en dirigeant la télécommande vers l'afficheur et en appuyant sur OK.

Que faire si l'écran tactile ne répond pas ?

Vérifiez que les piles sont en bon état. Si nécessaire, refaites le réglage du panneau tactile via l'écran SETUP (TOUCH PANEL). Utilisez uniquement le crayon tactile fourni ou le bout du doigt.

Comment remplacer les piles sans perdre les réglages ?

Remplacez d'abord les 4 piles alcalines neuves. Si la pile au lithium est également usée, remplacez-la en dernier pour éviter d'effacer la mémoire. Suivez les instructions à la page 7 de la notice.

Puis-je commander des appareils d'autres marques avec cette télécommande ?

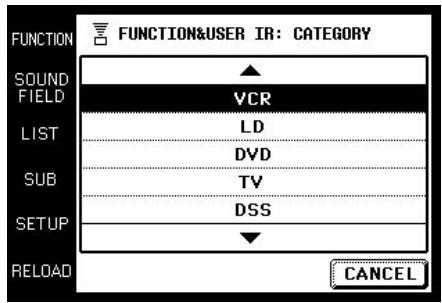

Oui, mais un réglage initial est nécessaire. Allez dans SETUP > FUNCTION&USER IR, sélectionnez la fonction et le type d'appareil, puis choisissez le code fabricant approprié.

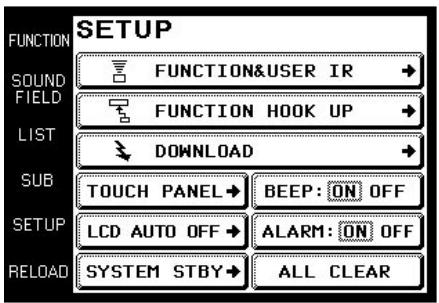

Comment importer les titres de CD ou les stations radio dans la télécommande ?

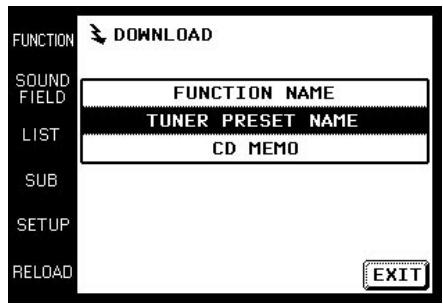

Depuis l'écran SETUP, touchez DOWNLOAD, sélectionnez le type de données (CD MEMO, TUNER PRESET NAME, etc.) et suivez les instructions. La télécommande doit être dirigée vers l'ampli-tuner allumé.

Pourquoi l'écran LCD ne s'allume-t-il pas ?

Touchez le panneau tactile pour allumer l'écran. Si rien ne se produit, vérifiez le contraste avec la molette CONTRAST et l'état des piles. L'écran peut aussi être éteint via BACK LIGHT/COMMANDER OFF.

Que faire si les fonctions de l'ampli-tuner ne correspondent pas aux affichages de la télécommande ?

Effectuez le réglage initial de communication (page 6) ou touchez RELOAD pour importer les données de l'ampli-tuner. Assurez-vous que la télécommande est bien dirigée vers l'ampli-tuner.

Comment régler l'extinction automatique de l'écran LCD ?

Allez dans SETUP > LCD AUTO OFF et réglez le délai de 1 à 10 minutes avec les touches + ou -. Un délai court économise les piles.

La télécommande émet un bip d'erreur, que faire ?

Ce bip signale une erreur de communication. Dirigez la télécommande vers l'ampli-tuner et recommencez l'opération. Vous pouvez désactiver l'avertisseur dans SETUP > ALARM: ON/OFF.

Comment réinitialiser la télécommande aux paramètres d'usine ?

Dans SETUP, touchez ALL CLEAR, puis confirmez avec OK. Cette opération efface tous vos réglages personnels. Assurez-vous que l'ampli-tuner est sous tension et que la télécommande est dirigée vers lui.

MODE D'EMPLOI RM-TP501 SONY

Mode d'emploi F Manual de instrucciones ES

RM-TP501

Précautions

ATTENTION (pile au lithium)

Danger d'explosion si la pile n'est pas remplacée de la façon indiquée.

Remplacer seulement la pile par une pile du même type ou d'un type équivalent à celui conseillé par le fabricant. Mettre les piles usées au rebut conformément aux instructions du fabricant.

Fonctionnement

Avant de raccorder d'autres appareils, veillez à éteindre et à débrancher l'ampli-tuner.

Nettoyage

Nettoyez le coffret, le panneau et les commandes avec un chiffon doux légèrement imprégné d'une solution détergente neutre. N'utilisez pas de tampon abrasif, poudre à récurer ni solvant, comme l'alcool ou la benzine.

Pour toute question ou difficulté concernant l'ampli-tuner, consultez votre revendeur Sony.

A propos de ce manuel

L'icône suivante est utilisée dans ce manuel :

Indique des conseils et suggestions pouvant faciliter une opération.

TABLE DES MATIÈRES

Préparatifs 4

Appareils et fonctions compatibles 4

Préparation de la télécommande 5

Hiérarchie des écrans 8

Nomenclature et opérations élémentaires 9

Panneau avant 9

Panneau arrière 10

Fonctionnement 11

Opérations élémentaires 11

Exemple : Exploitation d'un lecteur CD 13

Exemple : Exploitation du tuner 14

Exemple : Enregistrement d'un CD sur un MD 15

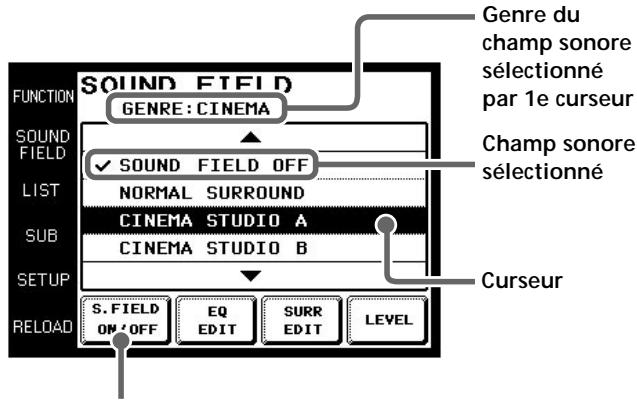

Sélection des champs sonores 16

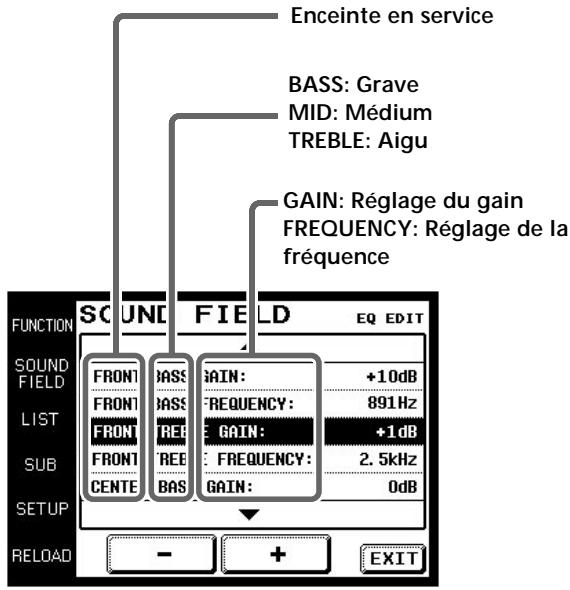

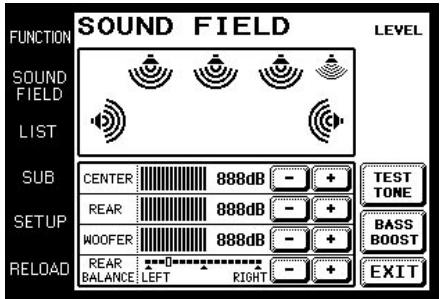

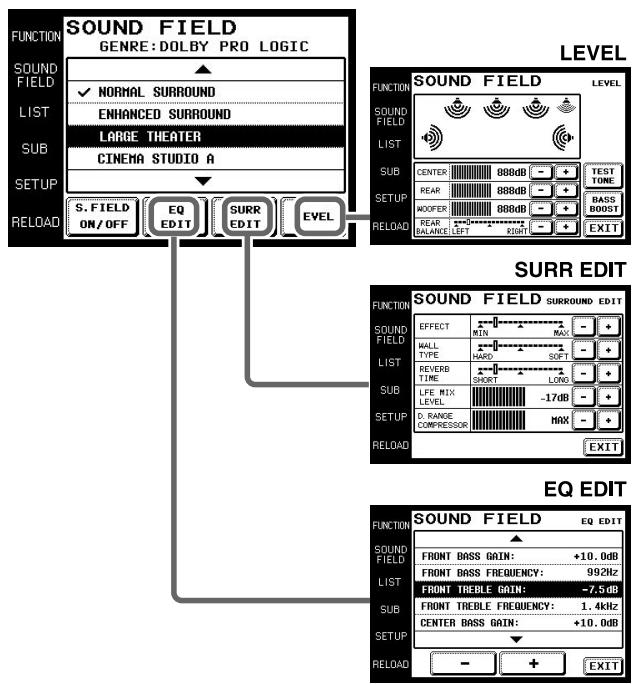

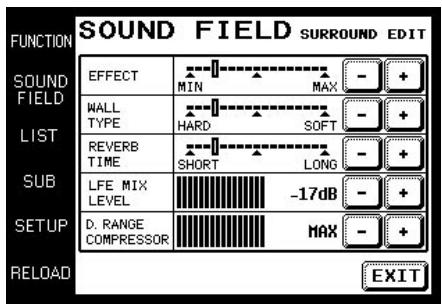

Réglage des champs sonores 17

Réglage des conditions de fonctionnement de la télécommande 18

Informations complémentaires 22

Précautions d'utilisation 22

En cas de panne 23

Spécifications 24

Index 24

Préparatifs

Ce chapitre indique comment préparer la télécommande pour que vous puissiez vous en servir avec vos appareils.

Veuillez le lire attentivement avant d'utiliser la télécommande.

Appareils et fonctions compatibles

Ce système de télécommande utilise les rayons infrarouges pour la commande à distance d'un ampli-tuner et des appareils audio vidéo raccordés à l'ampli-tuner.

Appareils compatibles

Cette télécommande peut être utilisée pour la commande à distance des appareils audio vidéo Sony ou d'une autre marque. Pour piloter les appareils d'une autre marque, un réglage initial sera toutefois nécessaire (voir page 18).

Fonctions

Cette télécommande est bidirectionnelle. Non seulement elle transmet des signaux infrarouges à l'ampli-tuner, mais elle peut en recevoir de l'ampli-tuner, ce qui permet d'afficher les caractères et les informations fournis par les appareils reliés à l'ampli-tuner à l'aide d'un câble CONTROL A1.

Préparation de la télécommande

Effectuez les opérations décrites à la page 6 dans "Réglage de la télécommande" après avoir inséré les piles.

Insertion des piles dans la télécommande

Insérez quatre piles alcalines de format AA (LR6) (pour le fonctionnement de la télécommande proprement dite) et une pile au lithium (pour la sauvegarde de la mémoire interne de la télécommande).

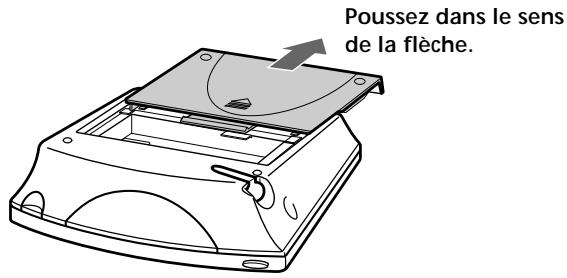

1. Enlevez le couvercle du logement des piles.

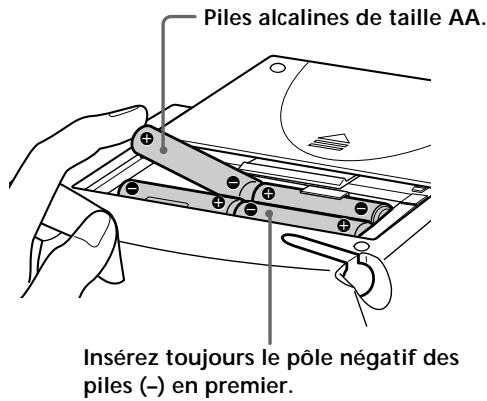

2. Insérez les piles alcalines.

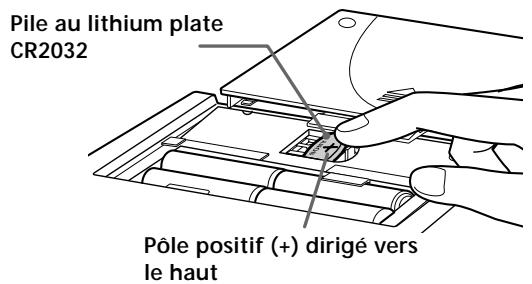

3. Insérez la pile au lithium.

Après avoir bien essuyé la pile au lithium avec un chiffon sec, insérez-la dans le logement avec la face positive (+) tournée vers le haut.

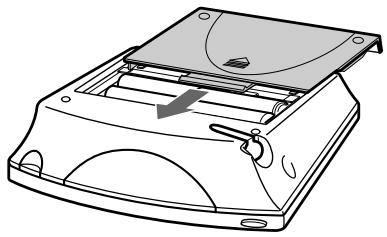

4. Fermez le couvercle du logement des piles.

Après avoir inséré les piles, il suffit de toucher le panneau tactile pour l'allumer et faire apparaître l'écran de réglage du panneau tactile (LCD). Suivez les instructions de la page suivante pour le réglage du panneau tactile et la communication initiale.

Remarques

L'écran LCD s'éclaire lorsque vous le touchez. - VOL+/-, MUTING et SLEEP peuvent être utilisés même lorsque l'écran LCD n'est pas éclairé. - Le rétroéclairage s'éteint par une pression sur BACK LIGHT/COMMANDER OFF. L'écran LCD s'éteint par une pression continue de 2 secondes environ sur cette touche. Pour préserver l'énergie des piles, n'oubliez pas d'éteindre l'écran LCD ou la télécommande quand vous n'en avez pas besoin. - Si vous n'utilisez pas la télécommande pendant environ 1 minute, l'écran LCD s'éteindra automatiquement (Extinction automatique). Le délai d'extinction peut être changé (voir page 21).

Réglage de la télécommande

Veillez à effectuer les opérations 1 à 5 suivantes pour que la télécommande fonctionne.

Le panneau de la télécommande est sensible au toucher et il suffit de le toucher pour effectuer une opération.

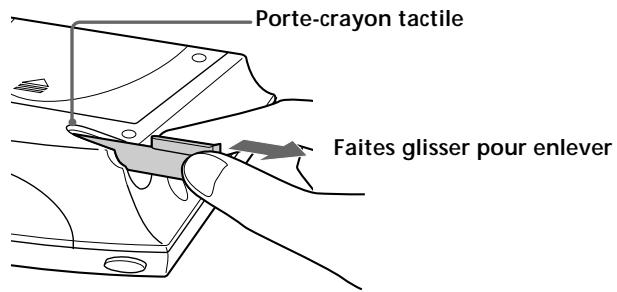

Lorsque vous rangez le crayon tactile, insérez-le par la pointe.

Attention

Touchez le panneau seulement avec le crayon tactile fourni avec la télécommande ou avec le bout du doigt. L'utilisation d'un autre ustensile, par exemple un crayon ou un stylo, peut endommager le panneau et perturber le fonctionnement de la télécommande. Consultez votre revendeur Sony si l'extrémité du crayon tactile est endommagée ou si vous avez perdu votre crayon tactile.

2 Tournez CONTRAST pour ajuster la luminosité de l'écran LCD.

Réglage du contraste

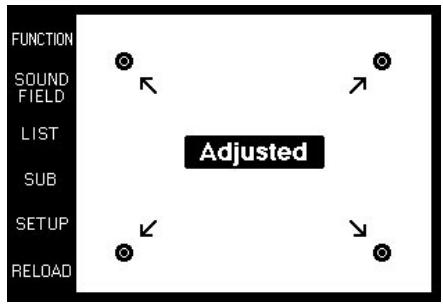

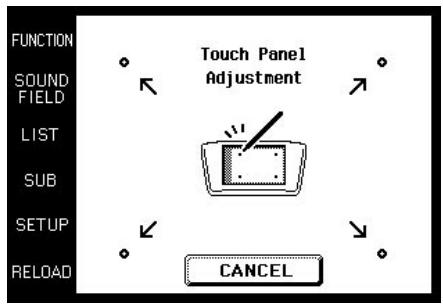

Réglage du panneau tactile

3 Ajustez la position de l'écran LCD du panneau tactile.

Touchez le centre de chacun des 4 points avec le crayon tactile. Quand vous avez touché les quatre points, "Adjusted" apparaît, un avertissement retentit et l'écran de communication initial apparaît.

Touchez les 4 points avec le crayon tactile.

Attention

Le réglage du panneau tactile doit être effectué pour que le panneau fonctionne correctement. Si vous l'utilisez sans l'avoir ajusté, l'écran "Touch Panel Adjustment" apparaîtra chaque fois que l'écran LCD s'éclairera.

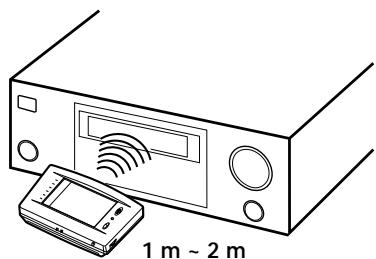

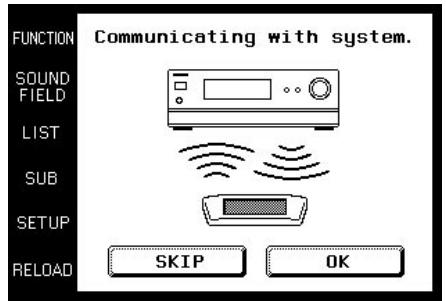

Communication initiale

4 Appuyez sur 1 / 0 de l'ampli-tuner pour mettre l'ampli-tuner sous tension. 5 Dirigez la section émettrice/réceptrice de la télécommande vers l'afficheur de l'ampli-tuner et touchez OK.

Lorsque la communication avec l'ampli-tuner a été établie, la télécommande est prête pour la commande à distance de l'ampli-tuner.

Remarque

• Effectuez le réglage initial devant et tout près de l'ampli-tuner. Les conditions de communication seront gratuites.
• Ne bougez pas la télécommande pendant le réglage initial.

Si une erreur de communication se produit pendant le réglage,

un message d'erreur apparaîtra.

• Pour revenir à l'écran de réglage de l'étape 5, touchez OK.
• Pour passer à l'écran normal sans réglage initial, touchez SKIP. Bien que la télécommande fonctionne sans réglage initial, certaines fonctions absentes sur l'ampli-tuner apparaîtront et certaines touches seront inutilisables. En outre, l'écran de réglage initial apparaîtra chaque fois que le panneau tactile sera allumé.

Remarque

La télécommande reçoit et affiche les données transmises par l'ampli-tuner. Des erreurs de communication peuvent se produire si la section émettrice/réceptrice n'est pas dirigée correctement en direction de l'afficheur de l'ampli-tuner.

Veillez à diriger la section émettrice/réceptrice de la télécommande vers l'afficheur de l'ampli-tuner.

Remplacement des piles

Pour préserver la mémoire interne de la télécommande lors du remplacement des piles, veuillez prendre les précautions suivantes.

Quand remplacer les piles

Lorsque les piles sont faibles, un avertissement retentit et un message s'affiche. Remplacez les piles comme indiqué par le message.

Remplacez les piles alcalines. Remplacer la pile au lithium.

Retrait de la pile au lithium

Remarques

• Les titres des disques et des morceaux importés du changeur CD sont mémorisés dans la télécommande. La pile au lithium a pour but de préserver cette mémoire. Si la télécommande est utilisée avec une pile au lithium usée, les réglages mémorisés dans la télécommande s'effaceront. Veuillez remplacer la pile au lithium dès que le message apparaît.
• Remplacez les piles alcalines par des neuves dès qu'elles sont épuisées. Si l'appareil est utilisé quand les piles alcalines sont vides, la pile au lithium utilisée pour la sauvegarde de la mémoire s'épuisera plus rapidement et les réglages mémorisés risquent de s'effacer.
• L'autonomie des piles est plus ou moins longue selon les conditions d'utilisation de la télécommande.
• Si les piles alcalines et la pile au lithium s'épuisent en même temps, remplacez d'abord les piles alcalines. Si vous remplacez d'abord la pile au lithium, les données mémorisées dans la télécommande s'effaceront.
• Remplacez toujours les 4 piles alcalines par des neuves.
• Après avoir remplacé les piles, n'oubliez pas de régler le panneau tactile (page 6).

Hiérarchie des écrans

Le schéma suivant montre la composition de base de la hiérarchie des écrans.

Écran FUNCTION

Nomenclature et opérations élémentaires

Ce chapitre fournit des informations concernant l'emplacement et les fonctions des touches et commandes de la télécommande.

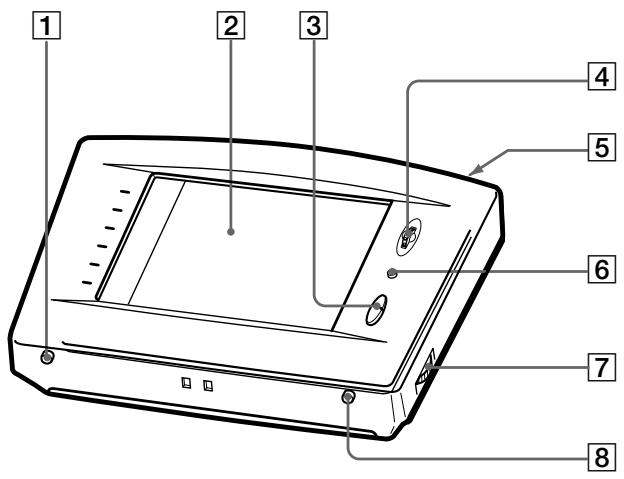

Panneau avant

1 BACK LIGHT/COMMANDER OFF

Sert à allumer et éteindre le rétroéclairage. Appuyez plus de 2 secondes pour éteindre l'écran LCD. Quand l'écran LCD est éteint, appuyez sur cette touche pour allumer l'écran LCD et le rétroéclairage.

2 Panneau tactile

Touchez-le pour effectuer les diverses opérations. La télécommande s'allume automatiquement.

3 Touches VOL +/-

Servent à régler le volume de l'ampli-tuner.

4 Molette JOG DIAL

Sert à faire défiler les options d'une liste (etc.).

Appuyez dessus pour sélectionner l'option surlignée.

5 Touche SYSTEM/STANDBY

Sert normalement à mettre hors tension tous les appareils Sony, mais peut aussi servir à mettre l'ampli-tuner sous ou hors tension selon les réglages effectués sur l'écran SETUP (voir page 21).

6 Touche MUTING

Sert à couper le son de l'ampli-tuner.

7 Molette de réglage du contraste

Sert à ajuster le contraste de l'écran LCD.

8 Touche SLEEP

Sert à activer la minuterie d'arrêt de l'ampli-tuner. Les réglages de la minuterie apparaissent sur l'afficheur de l'ampli-tuner mais pas sur l'écran LCD de la télécommande.

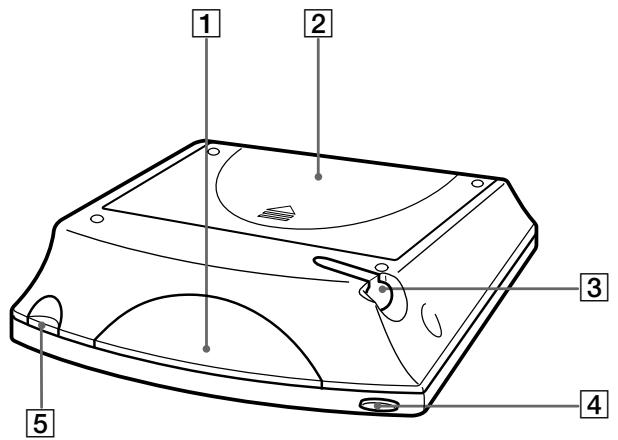

1 Section émettrice/réceptrice : transmet à l'ampli-tuner et reçoit de l'ampli-tuner les signaux infrarouges. 2 Couvercle du logement des piles 3 Crayon tactile 4 Touche SYSTEM/STANDBY

Sert normalement à mettre hors tension tous les appareils Sony, mais peut aussi servir à mettre l'ampli-tuner sous ou hors tension selon les réglages effectués sur l'écran SETUP (voir page 21).

5 Porte-crayon tactile

Tirez et insérez le crayon tactile quand vous ne l'utilisez pas.

Fonctionnement

Ce chapitre explique comment faire fonctionner l'ampli-tuner et les appareils audio/vidéo qui lui sont raccordés.

Opérations élémentaires

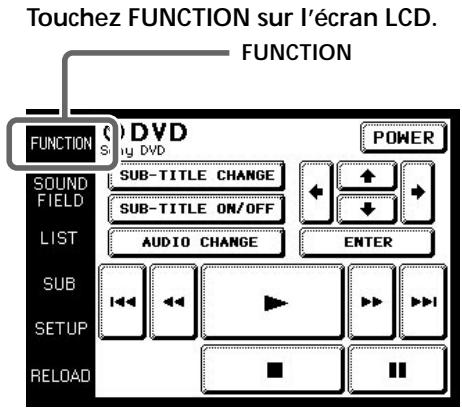

Affichage de l'écran FUNCTION

Pour piloter les appareils raccordés à l'ampli-tuner, affichez d'abord l'écran FUNCTION, puis sélectionnez l'appareil que vous souhaitez utiliser (lecteur CD, MD, etc.).

Normalement, l'écran FUNCTION apparaît en premier. S'il n'est pas affiché, il suffit de toucher FUNCTION pour le faire apparaître.

L'écran FUNCTION apparaît.

La composition de l'écran FUNCTION est indiquée à la page suivante.

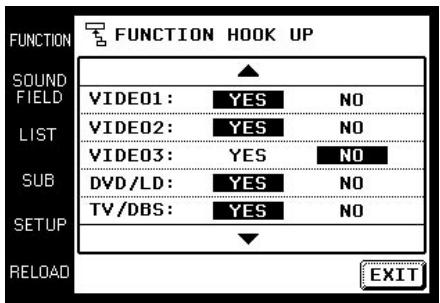

Vous pouvez changer les fonctions affichées sur l'écran FUNCTION

Vous pouvez sélectionner d'afficher ou non toutes les fonctions, sauf REC EDIT, en utilisant l'écran FUNCTION HOOK UP (voir page 20).

Hiérarchie de l'écran FUNCTION

Le schéma suivant montre la composition de la hiérarchie de l'écran FUNCTION.

Vous pouvez sélectionner les types d'icônes apparaissant sur l'écran FUNCTION à l'aide de FUNCTION HOOK UP de l'écran SETUP. (Pour les détails sur FUNCTION HOOK UP, voir page 20.)

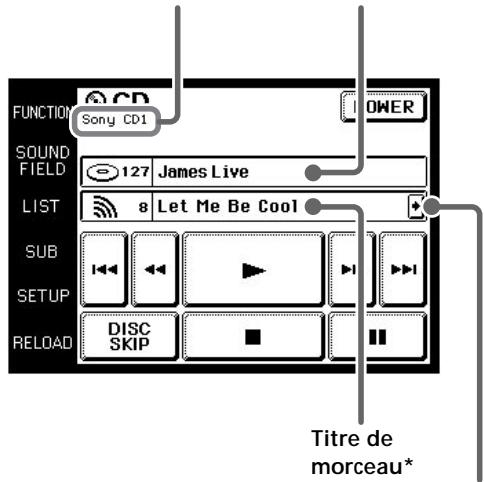

Exemple : Exploitation d'un lecteur CD

Cette section décrit comment faire fonctionner un lecteur CD raccordé à l'ampli-tuner. Les opérations sont similaires pour les autres appareils.

Pour plus de détails sur l'exploitation d'un lecteur CD, reportez-vous au mode d'emploi du lecteur CD. Les écrans illustrés dans les exemples suivants sont les écrans qui apparaissent quand vous utilisez un changeur CD SONY avec prise CONTROL A1.

1 Touchez FUNCTION.

L'écran FUNCTION apparaît.

2 Touchez

L'ampli-tuner se règle sur le lecteur CD et l'écran CD apparaît sur la télécommande.

Marque et catégorie

sélectionnées (voir page 19).

Titre de disque*

• Pour faire défiler les titres trop longs, il suffit de toucher l'icône de défilement.
• Cet écran n'apparaît que lorsqu'un changeur CD Sony (5/50/200 CD) est relié à l'ampli-tuner à l'aide d'un câble CONTROL A1.

3 Touchez ▶ pour commencer la lecture.

Si le numéro ou le titre du morceau n'est pas exact, dirigez la télécommande vers l'ampli-tuner et touchez RELOAD.

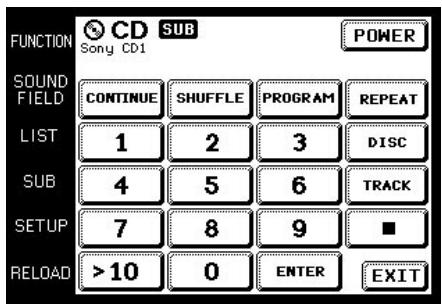

Pour utiliser les autres fonctions

Touchez SUB. Un autre tableau de boutons apparaît.

Pour afficher la liste de titres

Touchez LIST pour voir les titres des morceaux du changeur Sony (5, 50, 200 CD) ou de la platine MD raccordé par un câble CONTROL A1. Ces informations doivent être importées au préalable de l'ampli-tuner (voir page 20 pour les détails).

L'écran LIST ne peut être affiché que lorsque FUNCTION est réglé sur CD ou DAT/MD.

• Touchez un numéro de morceau pour écouter le morceau. ► apparaît sur le disque en cours de lecture.
• Utilisez la molette JOG DIAL ou touchez ▲ ou ▼ pour faire défiler vers le haut ou le bas les options de la liste.
• Touchez NUMBER pour classer les morceaux par ordre numérique ou TITLE pour les classer par ordre alphabétique.
• Touchez FUNCTION pour revenir à l'écran FUNCTION quand vous voulez.

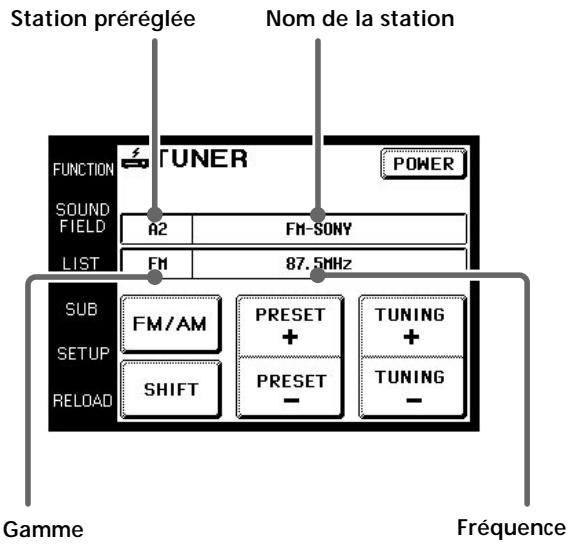

Exemple : Exploitation du tuner

Cette section décrit comment faire fonctionner le tuner. Pour de plus amples détails à ce sujet, reportez-vous au mode d'emploi fourni avec l'ampli-tuner.

1 Touchez FUNCTION.

L'écran FUNCTION apparaît.

TUNER 2 Touchez

L'ampli-tuner se règle sur TUNER et l'écran du tuner apparaît sur la télécommande.

• Touchez AM ou FM pour changer de gamme.
• Touchez PRESET + ou - pour rechercher une station préréglée.
• Touchez TUNING + ou - pour rechercher une autre station.
• Touchez SHIFT pour sélectionner une page de mémoire (A, B, C).
• Pendant l'affichage d'un de ces écrans, il suffit de toucher FUNCTION pour revenir à l'écran FUNCTION.

Si l'indication des stations radio ou des fréquences n'est pas correcte

Dirigez la télécommande vers l'ampli-tuner et touchez RELOAD.

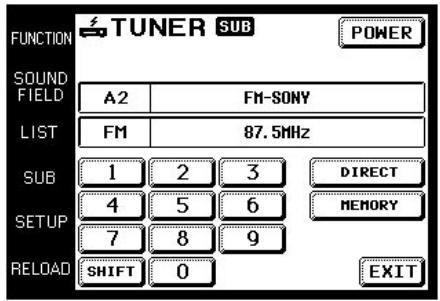

Pour utiliser les autres fonctions

Touchez SUB pour afficher les icônes utilisées pour la mémorisation des stations et des noms de station.

• Pour sélectionner manuellement une station, touchez DIRECT et indiquez la fréquence.
• Pour mémoriser une station accordée, touchez d'abord MEMORY.

Affichage de la liste des stations

Touchez LIST pour afficher la liste des noms de station importée de l'ampli-tuner (voir page 20 pour les détails). L'écran LIST ne peut être affiché que si FUNCTION est réglé sur TUNER.

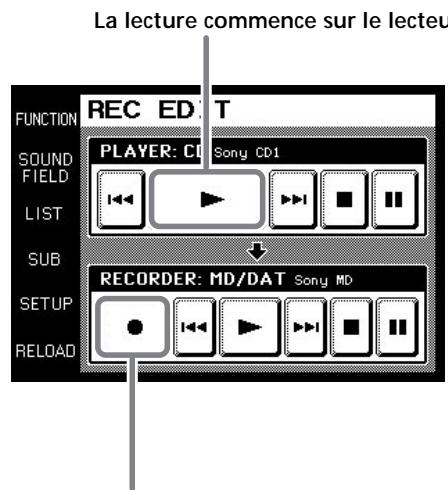

Exemple : Enregistrement d'un CD sur un MD

Cette section décrit comment enregistrer un CD sur un MD, à titre d'exemple d'enregistrement audio/vidéo.

Autres opérations

Pour l'enregistrement d'un LD sur une platine vidéo, la marche à suivre est identique. Pour de plus amples détails sur les boutons utilisés pour l'enregistrement, reportez-vous au mode d'emploi fourni avec l'ampli-tuner et les autres appareils.

1 Touchez FUNCTION.

L'écran FUNCTION apparaît.

2 Touchez

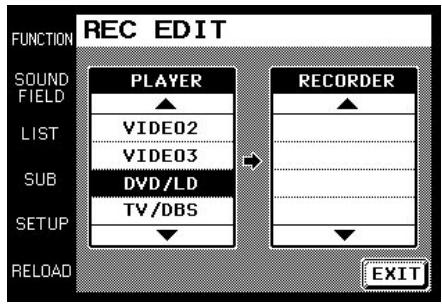

L'écran REC EDIT apparaît sur la télécommande.

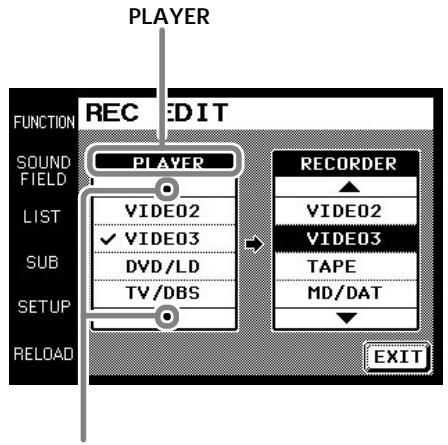

3 Touchez l'écran pour sélectionner le lecteur (dans notre cas CD).

Comme CD ne figure pas sur la liste, utilisez la molette JOG DIAL ou le bouton pour faire défiler les options de la liste vers le bas. Si vous allez trop loin, revenez en arrière en touchant .

Touchez pour aller vers le haut

Touchez pour aller vers le bas

Quand PLAYER est sélectionné, la fonction de l'ampli-tuner se règle automatiquement sur le lecteur.

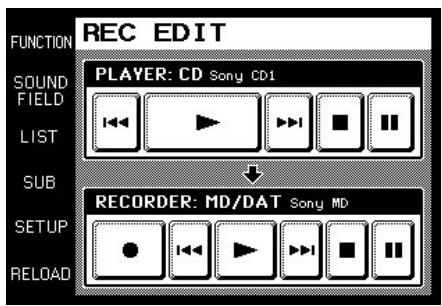

4 Touchez l'écran pour sélectionner l'enregistreur (dans notre exemple, MD/DAT).

Quand vous touchez MD/DAT, l'écran d'exploitation REC EDIT apparaît.

5 Touchez dans RECORDER: MD/DAT, puis touchez dans PLAYER: CD.

L'enregistrement commence sur la platine MD.

L'enregistrement commence.

L'écran FUNCTION réapparaît quand

l'enregistrement est terminé.

Pour arrêter l'enregistrement en cours

Bien que l'enregistrement s'arrête automatiquement quand il est terminé, comme indiqué ci-dessus, il peut aussi être interrompu à volonté. Il suffit de toucher dans RECORDER.

Pour arrêter la procédure d'enregistrement

Touchez FUNCTION pour afficher l'écran FUNCTION. Aux étapes 2 à 3, il suffit de toucher EXIT pour arrêter la procédure.

Sélection des champs sonores

Cette section décrit comment sélectionner des champs sonores et les régler, si nécessaire.

Pour de plus amples détails sur les champs sonores, reportez-vous au mode d'emploi fourni avec l'amplificateur.

Affichage de l'écran SOUND FIELD

Touchez SOUND FIELD.

L'écran SOUND FIELD apparaît.

La hiérarchie de l'écran SOUND FIELD est indiquée ci-dessous.

Hiérarchie de l'écran SOUND FIELD

Sélection d'un champ sonore

Pour les détails sur les champs sonores disponibles, reportez-vous au mode d'emploi de l'ampli-tuner.

1 Touchez SOUND FIELD. L'écran SOUND FIELD apparaît. 2 Utilisez la molette JOG DIAL ou touchez ∇ ou △ pour faire défiler la liste. 3 Appuyez sur la molette pour sélectionner le champ sonore surligné ou touchez le champ sonore souhaité.

Une coche (✓) apparaît à côté du champ sonore sélectionné. Le champ sonore change.

Met le champ sonore en ou hors service à chaque contact.

Réglage des champs sonores

Les champs sonores peuvent être ajustés par les 3 paramètres suivants :

• EQ EDIT (réglages de la bande de fréquences)
• SURROUND EDIT (réglages des paramètres surround) LEVEL (réglages du volume des enceintes)

Pour de plus amples détails sur ces réglages, reportez-vous au mode d'emploi fourni avec l'ampli-tuner.

Pour régler les gammes de fréquences

1 Touchez EQ EDIT sur l'écran SOUND FIELD. L'écran EQ EDIT apparaît. 2 Sélectionnez le paramètre qui doit être ajusté (enceinte, plage sonore, fréquence ou gain).

3 Touchez + ou - pour ajuster la valeur souhaitée. 4 Répétez les étapes 2 et 3 si vous voulez régler plus d'un paramètre.

Pour afficher d'autres paramètres, utilisez la molette JOG DIAL ou touchez △ ou ∇ pour faire défiler les paramètres sur la liste.

5 Touchez EXIT quand le réglage est terminé.

Remarques

• Les paramètres qui ne peuvent pas être ajustés à cause des réglages actuels des enceintes ou du mode de champ sonore sélectionné apparaissent en gris.
• Si un avertissement retentit, ou si toutes les options apparaissent en gris, touchez RELOAD.

Pour régler les paramètres surround

1 Touchez SURR EDIT sur l'écran SOUND FIELD. L'écran SURROUND EDIT apparaît.

2 Faites les réglages souhaités.

EFFECT : La "présence" de l'effet surround est d'autant plus grande que la valeur augmente.

WALL TYPE : Sert à simuler divers types d'acoustique.

REVERB TIME : Sert à contrôler l'espacement des premières réflexions.

LFE MIX LEVEL : Touchez + ou - pour sélectionner la valeur souhaitée.

D.RANGE COMPRESSOR : Touchez + ou - pour sélectionner la valeur souhaitée.

3 Touchez EXIT quand le réglage est terminé.

Remarques

• Les paramètres qui ne peuvent pas être ajustés à cause des réglages actuels des enceintes ou du mode de champ sonore sélectionné apparaissent en gris.
• Si un avertisseur retentit, ou si toutes les options apparaissent en gris, touchez RELOAD.

Pour régler le volume des enceintes

1 Touchez LEVEL sur l'écran SOUND FIELD. L'écran LEVEL apparaît.

2 Faites les réglages souhaités.

Touchez ou pour ajuster le niveau de l'enceinte correspondante.

3 Touchez EXIT quand le réglage est terminé.

Pour écouter le son obtenu et contrôler la balance, touchez TEST TONE.

Pour amplifier le grave, touchez BASS BOOST.

Remarques

• Les paramètres qui ne peuvent pas être ajustés à cause des réglages actuels des enceintes ou du mode de champ sonore sélectionné apparaissent en gris.
• Si un avertisseur retentit, ou si toutes les options apparaissent en gris, touchez RELOAD.

Réglage des conditions de fonctionnement de la télécommande

Les explications suivantes vous permettront de changer divers réglages et de personnaliser les conditions de fonctionnement de la télécommande.

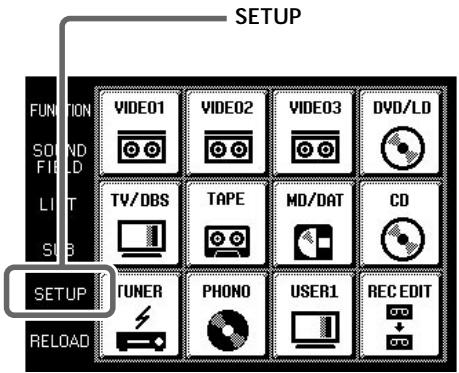

Affichage de l'écran SETUP

Pour régler les conditions de fonctionnement, affichez d'abord l'écran SETUP.

Touchez SETUP.

L'écran SETUP apparaît.

Affectation des appareils raccordés

La procédure suivante sert à prérégler la télécommande pour l'exploitation des appareils raccordés à l'ampli-tuner.

Avant d'effectuer ces opérations, n'oubliez pas de mettre l'ampli-tuner sous tension et de diriger la section émettrice/réceptrice de la télécommande vers l'afficheur de l'ampli-tuner.

1 Touchez SETUP.

L'écran SETUP apparaît.

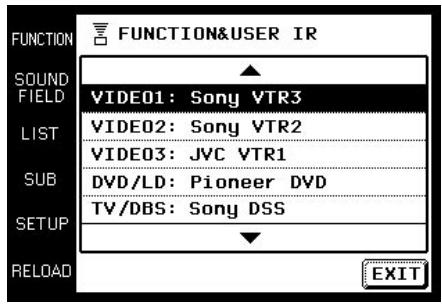

2 Touchez FUNCTION&USER IR.

L'écran FUNCTION&USER IR apparaît.

3 Sélectionnez la fonction que vous voulez enregistrer (par ex. VCR).

Pour afficher d'autres options, utilisez la molette JOG DIAL ou touchez ou pour faire défiler les options de la liste.

L'écran FUNCTION&USER IR:CATEGORY apparaît.

4 Sélectionnez le type d'appareil raccordé (par ex. VTR1 Sony).

Pour afficher d'autres options, utilisez la molette JOG DIAL ou touchez ou pour faire défiler les options de la liste.

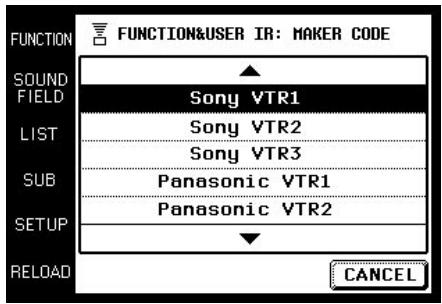

L'écran FUNCTION&USER IR:MAKER CODE apparaît.

5 Touchez le mode de commande à distance de l'appareil raccordé.

L'appareil sélectionné aux étapes 4 et 5 est affecté à la fonction sélectionnée à l'étape 3, puis l'écran SETUP réapparaît. Un long bip signale que l'appareil a bien été enregistré.

Maintenant vous pouvez faire fonctionner cet appareil depuis l'écran FUNCTION.

Si une série de bips retentit, recommencez toute la procédure.

Assurez-vous auparavant que l'ampli-tuner est sous tension et que la télécommande est bien dirigée vers l'ampli-tuner durant l'opération.

Pour arrêter l'opération en cours

Touchez EXIT à l'étape 2 ou touchez CANCEL aux étapes 3 à 5.

Remarques

• Toutes les icônes n'apparaîtront pas lors de l'affectation d'appareils de certaines marques.
• Certaines icônes peuvent ne pas fonctionner bien qu'elles soient affichées lors de l'affectation d'appareils de certaines marques.

Réglage de l'écran FUNCTION

Un maximum de 11 appareils peuvent être indiqués sur l'écran FUNCTION. Seuls les appareils raccordés à l'ampli-tuner apparaîtront sur l'écran FUNCTION.

1 Touchez SETUP.

L'écran SETUP apparaît.

2 Touchez FUNCTION HOOK UP.

L'écran FUNCTION HOOK UP apparaît.

3 Sélectionnez la fonction qui n'a pas besoin d'être affichée et touchez NO.

Pour afficher d'autres options, utilisez la molette JOG DIAL ou touchez ▲ ou ▼ pour faire défiler les options de la liste.

L'appareil sélectionné est réglé pour ne pas apparaître sur l'écran SETUP.

Pour réafficher les appareils qui ont été masqués sur la liste, touchez YES au lieu de NO à l'étape 3.

Les appareils qui ont été affectés (voir page 19) se règlent automatiquement sur “YES”.

Importation des données de l'ampli-tuner

Différents types de données peuvent être importées de l'ampli-tuner.

Avant d'effectuer ces opérations, n'oubliez pas de mettre l'ampli-tuner sous tension et de diriger la section émettrice/réceptrice de la télécommande vers l'afficheur de l'ampli-tuner. Utilisez aussi la télécommande à environ 1 à 2 mètres de l'ampli-tuner.

1 Touchez SETUP.

L'écran SETUP apparaît.

2 Touchez DOWNLOAD.

L'écran DOWNLOAD apparaît.

3 Touchez l'écran pour sélectionner les données que vous pouvez importer et appuyez sur :

FUNCTION NAME : Noms des appareils raccordés

TUNER PRESET NAME : noms des stations radio, etc. mémorisés dans l'ampli-tuner.

CD MEMO : titres des morceaux ou titres de CD, etc. d'un changeur CD Sony (5/50/200 CD) raccordé à l'ampli-tuner par un câble CONTROL A1.

L'importation des données commence et une barre de progression apparaît.

Pendant l'importation, laissez la section émettrice/réceptrice de la télécommande dirigée vers l'afficheur de l'ampli-tuner.

Quand vous touchez CANCEL, les données importées avant que vous ayez touché CANCEL sont sauvegardées.

Quand l'importation est terminée, l'écran DOWNLOAD réapparaît. Un long bip signale que l'importation est terminée. Si une série de bips retentit, recommencez toute la procédure.

Assurez-vous auparavant que l'ampli-tuner est sous tension et que la télécommande est bien dirigée vers l'ampli-tuner durant l'opération.

4 Répétez l'étape 3 pour importer d'autres données.

5 Touchez EXIT.

L'opération est terminée et l'écran SETUP apparaît.

Autre réglage

Réglage de la position du panneau tactile (LCD)

Ajustez la position de l'écran LCD s'il n'est pas bien centré.

1 Touchez TOUCH PANEL sur l'écran SETUP. L'écran TOUCH PANEL ADJUSTMENT apparaît. 2 Touchez le centre de chacun des 4 points. (Pour les détails, voir "Réglage du panneau tactile" à la page 6.) "Adjusted" apparaît un moment et un long bip est émis.

■ Réglage de l'extinction automatique de l'écran LCD

Le rétroéclairage de l'écran LCD peut être réglé pour s'éteindre automatiquement après une opération.

1 Touchez LCD AUTO OFF sur l'écran SETUP. L'écran LCD AUTO OFF apparaît. 2 Touchez + ou - pour désigner le début d'extinction automatique. Le début peut être réglé de 1 à 10 minutes par intervalles d'une minute. 3 Touchez EXIT.

Pour économiser l'énergie des piles, sélectionnez un délai d'extinction court à l'étape 2.

■ Changement de fonction du bouton SYSTEM/STANDBY

ALL OFF : Mise hors tension de tous les appareils audio/vidéo Sony. ON/OFF : Mise sous et hors tension de l'ampli-tuner seulement.

■ Mise en ou hors service du son de fonctionnement

Vous pouvez mettre en ou hors service le bip qui est audible quand vous touchez le panneau tactile.

Touchez ON (bip) ou OFF (sans bip) dans BEEP:ON OFF sur l'écran SETUP.

■ Mise en ou hors service de l'avertisseur

Vous pouvez mettre en ou hors service l'avertisseur qui est audible quand une erreur de communication a lieu.

Touchez ON (avertisseur) ou OFF (sans avertisseur) dans ALARM:ON OFF sur l'écran SETUP.

Rétablissement des réglages usine

Utilisez cette fonction pour annuler tous les réglages effectués et rétablir les réglages usine. Notez qu'une fois effacés, vos préréglages personnels ne pourront pas être rétablis.

Avant d'effectuer ces opérations, n'oubliez pas de mettre l'ampli-tuner sous tension et de diriger la section émettrice/réceptrice de la télécommande vers l'afficheur de l'ampli-tuner.

1 Touchez ALL CLEAR sur l'écran SETUP. 2 Touchez OK.

Informations complémentaires

Précautions d'utilisation

Télécommande

Ne laissez pas tomber la télécommande et ne la soumettez pas à de fortes vibrations, car elle risque d'être endommagée.

Crayon tactile

Utilisez seulement le crayon tactile fourni avec la télécommande ou le bout du doigt pour toucher le panneau. L'utilisation de tout autre ustensile d'écriture, par exemple un crayon ou un stylo, peut endommager le panneau et perturber le fonctionnement de la télécommande.

Consultez votre revendeur Sony si l'extrémité du crayon tactile est endommagée ou si vous avez perdu votre crayon tactile.

Panneau tactile

Le panneau tactile (section d'affichage) est en verre. Ne tordez pas le panneau tactile et ne mettez pas les coudes ni des objets lourds dessus, car il pourrait se briser et les fragments de verre causer des blessures.

Nettoyage de la télécommande

Nettoyez le coffret, le panneau et les commandes avec un chiffon doux légèrement imprégné d'une solution détergente neutre. N'utilisez pas de diluant, de benzine ni d'alcool, car ils pourraient abîmer le panneau.

En cas de panne

Si un des problèmes suivants se présente quand vous utilisez la télécommande, référez-vous à ce guide pour le résoudre. Si le problème persiste, consultez votre revendeur Sony.

Impossible de faire fonctionner les appareils avec la télécommande.

→ Vérifiez si les appareils et l'ampli-tuner sont raccordés correctement. → La télécommande et l'ampli-tuner sont trop éloignés. → Vérifiez si un objet ne se trouve pas entre la télécommande et l'ampli-tuner. → Vérifiez si l'ampli-tuner est sous tension. → La section émettrice/réceptrice de la télécommande n'est pas dirigée vers l'ampli-tuner. → Les piles de la télécommande sont épuisées. Remplacez-les toutes par des piles alcalines neuves (voir page 7). → Une lampe fluorescente à onduleur se trouve près de la télécommande ou de l'ampli-tuner. Éloignez la télécommande de cette lampe. Vérifiez si vous avez sélectionné la fonction appropriée sur la télécommande. Lorsque vous faites fonctionner un appareil d'une autre marque que Sony qui n'a pas été programmé, la télécommande peut ne pas fonctionner correctement. Cela dépend de la marque et du modèle.

Les fonctions et les modes de l'ampli-tuner ne correspondent pas aux affichages de la télécommande.

→ Vous n'avez pas effectué le réglage initial de communication. Utilisez la télécommande après avoir effectué le réglage initial (voir page 6). → La télécommande n'était pas dirigée vers l'ampli-tuner quand elle a été mise sous tension. Touchez RELOAD et importez les données de l'appareil (voir page 8). → Sélectionnez la fonction appropriée à l'aide de la télécommande.

L'écran LCD n'apparaît pas.

→ L'écran LCD n'est pas allumé. Touchez le panneau tactile. → Le contraste est trop clair ou trop sombre. Utilisez la molette CONTRAST pour ajuster le contraste de l'écran LCD (voir page 6).

Quand un lecteur CD, une platine à cassette ou une platine MD est raccordé à l'ampli-tuner par les prises S-LINK CONTROL A1, la commande automatique ne fonctionne pas correctement.

→ Reprogrammez la télécommande (voir page 18).

La fonction SOUND FIELD n'agit pas.

→ Si le récepteur a des prises 5.1 INPUT, la fonction SOUND FIELD est inopérante lorsque vous sélectionnez l'appareil raccordé à ces prises.

"5.1 INPUT" ne peut pas être sélectionné sur l'écran FUNCTION bien que l'ampli-tuner ait des prises 5.1 INPUT.

→ Une erreur de communication s'est produite. Dirigez la télécommande vers l'ampli-tuner et sélectionnez à nouveau "5.1 INPUT" sur l'écran.

Spécifications

Système de fonctionnement Panneau tactile à cristaux liquides

Taille de l'écran à cristaux liquides 3,8 pouces (256 x 200 points)

Type de cristaux liquides Système à réflexion (type monochrome)

Panneau tactile Système à membrane résistante Type analogique

Alimentation : CC 6 V (piles alcalines de type AA). Sauvegarde de la mémoire : CC 3 V (pile au lithium CR2032).

Dimensions maximales extérieures (largeur x hauteur x profondeur, parties saillantes et commandes comprises) : 160 × 111 × 46 mm.

Poids : 290 g (télécommande et crayon tactile).

La conception et les spécifications peuvent être modifiées sans préavis.

Index

A, B, C, D Affectation des appareils raccordés : 18

E, F, G, H Écran FUNCTION : 11, 12 Réglage : 19 Exploitation des appareils raccordés : - lecteur CD : 13 - enregistrement : 15 - tuner : 14 Enregistrement : 15

I, J, K Importation des données de l'ampli-tuner : 20

L, M, N, O Lecteur CD : 13

P, Q Panneau avant : 9 Panneau arrière : 10 Piles : 5, 7

R, S Réglage : - des champs sonores : 16~18 - de la télécommande : 6 - des conditions de fonctionnement : 18~21 - de l'écran FUNCTION : 19 - de l'écran SETUP : 18

T, U, V, W, X, Y, Z Tuner : 14

Précautions

PRÉCAUTION (Pile au lithium)
