GT7302GD5BRK - Carte graphique ASUS - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Modèle	ASUS GT7302GD5BRK
Type de carte graphique	GPU dédié
Mémoire vidéo	2 Go GDDR5
Interface de mémoire	64 bits
Fréquence du GPU	1006 MHz
Résolution maximale	3840 x 2160 pixels
Connecteurs vidéo	1 x HDMI, 1 x DVI, 1 x VGA
Consommation énergétique	30 W
Alimentation requise	Pas besoin d'alimentation externe
Dimensions	19.0 x 12.0 x 3.0 cm
Poids	0.5 kg
Système d'exploitation compatible	Windows, Linux
Utilisation recommandée	Jeux légers, multimédia, bureautique
Maintenance	Nettoyage régulier des ventilateurs et des ports
Sécurité	Éviter les surchauffes, utiliser dans un boîtier bien ventilé
Garantie	2 ans

FOIRE AUX QUESTIONS - GT7302GD5BRK ASUS

Quelle est la compatibilité de la carte graphique ASUS GT7302GD5BRK avec mon ordinateur ?

La carte graphique ASUS GT7302GD5BRK est compatible avec les systèmes ayant un slot PCI Express x16. Assurez-vous que votre alimentation dispose d'une puissance suffisante et que votre boîtier peut accueillir la carte.

Comment installer la carte graphique ASUS GT7302GD5BRK ?

Pour installer la carte, éteignez votre ordinateur, retirez le panneau latéral du boîtier, insérez la carte dans le slot PCI Express x16, fixez-la avec des vis, puis reconnectez les câbles d'alimentation si nécessaire et refermez le boîtier.

Quels pilotes dois-je installer pour la carte graphique ASUS GT7302GD5BRK ?

Vous devez installer les pilotes NVIDIA pour la GT730. Vous pouvez les télécharger directement sur le site officiel de NVIDIA dans la section de support.

Que faire si la carte graphique ne s'affiche pas dans le gestionnaire de périphériques ?

Vérifiez si la carte est correctement insérée dans le slot PCI Express et que tous les câbles sont correctement connectés. Assurez-vous également que l'alimentation est suffisante et que les pilotes sont installés.

La carte graphique ASUS GT7302GD5BRK supporte-t-elle les jeux récents ?

La GT730 est une carte d'entrée de gamme et peut faire fonctionner des jeux moins exigeants, mais elle ne sera pas suffisante pour les jeux récents ou gourmands en ressources. Pour de meilleures performances, envisagez une carte plus puissante.

Comment vérifier la température de la carte graphique ASUS GT7302GD5BRK ?

Vous pouvez utiliser des logiciels comme MSI Afterburner ou GPU-Z pour surveiller la température de la carte graphique en temps réel.

Que faire si la carte graphique surchauffe ?

Assurez-vous que les ventilateurs fonctionnent correctement, nettoyez les évents de la carte et du boîtier, et vérifiez s'il y a suffisamment de circulation d'air dans le boîtier. Vous pouvez également envisager d'augmenter la vitesse des ventilateurs via un logiciel.

Est-ce que la carte graphique ASUS GT7302GD5BRK peut être overclockée ?

Oui, la carte peut être overclockée, mais cela peut augmenter la température et réduire la durée de vie de la carte. Assurez-vous d'avoir un bon refroidissement et utilisez des outils comme MSI Afterburner pour ajuster les fréquences.

MODE D'EMPLOI GT7302GD5BRK ASUS

Pilotes et utilaitaires

Guide d'installation

F9733

Troisieme edition

Septembre 2014

Copyright © 2014 ASUSTeK COMPUTER INC. Tous droits réservés.

Aucun extrait de ce manuel, incluant les produits et logiciels qui y sont décrits, ne peut être reproduit, transmis, transcript, stocké dans un système de restitution, ou traduit dans quelque langue que ce soit sous quelque forme ou quelque moyen que ce soit, à l'exception de la documentation conservée par l'acheteur dans un but de sauvegarde, sans la permission écrite expresse de ASUSTeK COMPUTER INC. ("ASUS").

La garantie sur le produit ou le service ne sera pas prolongée si (1) Le produit est réparé, modifié ou alteré, à moins que cette réparation, modification ou alération ne soient autorisées par écrit par ASUS; ou (2) si le nombre de série du produit est dégrade ou manquant.

ASUS FOURNIT CE MANUEL "TEL QUE" SANS GARANTIE D'AUCUNE SORTE, QU'ELLE SOIT EXPRESSE OU IMPLICITE, COMPRENANT MAIS SANS Y ETRE LIMITE LES GARANTIES OU CONDITIONS DE COMMERCIALISATION OU D'AP-TITUDE POUR UN USAGE PARTICULIER. EN AUCUN CAS ASUS, SES DIRECTeurs, CADRES, EMPLOYES OU AGENTS NE POURRONT ETRE TENUS POUR RESPONSABLES POUR TOUT DOMMAGE INDIRECT, SPECIAL, SECONDAIRE ou CONSECUTIF (INCLUANT LES DOMMAGES POUR PERTE DE PROFIT, PERTE DE COMMERCE, PERTE D'UTILISATION DE DONNEES, INTERRUPTION DE COMMERCE ET EVENEMENTS SEMBLABLES), MEME SI ASUS A ETE INFORME DE LA POSSIBILITE DE TELS DOMMAGES PROVENANT DE TOUT DEFAULT OU ERREUR DANS CE MANUEL OU DU PRODUIT.

LES SPECIFICATIONS ET INFORMATIONS CONTENUES DANS CE MANUEL SONT FOURNIES A TITRE INFORMATIF SEULEMENT, ET SONT SUJETTES A CHANGESMENT A TOUT MOMENT SANS AVERTISSEMENT ET NE DOIVENT PAS ETRE INTERPRETEES COMME UN ENGAGEMENT DE LA PART D'ASUS. ASUS N'ASSUME AUCUNE RESPONSABILITE POUR Toute ERREUR OU INEXACTITUDE QUI POURRAIT APPARAITRE DANS CE MANUEL, INCLUANT LES PRODUITS ET LOGICIELS QUI Y SONT DECRITS.

Les produits et noms de sociétés qui apparaissent dans ce manuel ne sont utilisés que dans un but d'identification ou d'explication dans l'intérêt du propriétaire, sans intention de contrefaçon.

Table des matieres

Notices 4

Informations concernant la sécurité 5

A propos de ce guide 6

1. Informations sur le CD de support 7
2. Pilote graphique 8

2.1 Installer le pilote graphique 8
2.2 Désinstaller le pilote graphique 9

1. Utilitaire ASUS GPU Tweak 10

3.1 Installer ASUS GPU Tweak 10
3.2 Désinstaller l'utilitaire ASUS GPU Tweak 11

1. ASUSAPRP 12

4.1 Installer ASUS APRP 12
4.2 Désinstaller ASUS APRP 13

1. ASUS Streaming 14

5.1 Installer ASUS Streaming 14
5.2 Désinstaller ASUS Streaming 15

1. Autres informations 16

6.1 Explorer le CD de support 16
6.2 Contacts. 16
6.3 Visualiser le fichier readme 17

Appendice: résolution des problèmes de base 18

Notices

Rapport de la Commission Fédérale des Communications

Ce dispositif est conforme à l'alinéa 15 des règles établies par la FCC. L'opération est sujette aux 2 conditions suivantes:

• Ce dispositif ne peut causeur d'interfERENCE nuisible, et
• Ce dispositif se doit d'accepter toute interférence reçue, incluant toute interférence pouvant cause des résultats indésirés.

Cet équipement a eté testé et s'est avéré être conforme aux limites établies pour un dispositif numérique de classe B, conformément à l'alinéa 15 des règes de la FCC. Ces limites sont conçues pour assurer une protection raisonnable contre l'interférence nuisible à une installation reseau. Cet équipement génére, utilise et peut irradier de l'énergie à fréquence radio et, si non installé et utilisé selon les instructions du fabricant, peut cause une interférence nocive aux communications radio. Cependant, il n'est pas exclu qu'une interférence se produit lors d'une installation particulière. Si cet équipement cause une interférence nuisible au signal radio ou télévisé, ce qui peut-être déterminé par l'arrêt puis le réamorcage de celui-ci, l'utilisateur est encouraged à essayer de corriger l'interférence en s'aidant d'une ou plusieurs des mesures suivantes:

• Réorientez ou replacez l'antenne de réception.
• Augmentez l'espace de séparation entre l'équipement et le récepteur.
  Reliez l'équipement à une sortie sur un circuit différent de celui auquel le récepteur est relié.
• Consultez le revendeur ou un technician experimenté radio/TV pour de l'aide.

L'utilisation de cables blindés pour le raccordement du moniteur à la carte de graphique est exigée pour assurer la conformité aux règlements de la FCC. Les changements ou les modifications apportés à cette unité n'était pas expressément approuvés par la partie responsable de la conformité pourraient annuler l'autorité de l'utilisateur à manipuler cet équipement.

Rapport du Département Canadien des Communications

Cet apparéil numérique ne dépasse pas les limites de classe B en terme d'émissions de nuisances sonore, par radio, par des apparéils numériques, et ce conformément aux régulations d'interfERENCE par radio établies par le département canadien des communications.

Cet appeareil numérique de la classe B est conforme à la norme canadienne NMB-003.

Note relative aux produits de Macrovision Corporation

Ce produit comprend une technologie de protection de copyright protégée par certains brevets déposés aux U.S.A. et autres droits de propriété intellectuelle appartenant à Macrovision Corporation et autres détenteurs de droits. L'usage de cette technologie doit être autorisé par Macrovision Corporation, et n'est destiné qu'à un usage familial ou autres usages limités de même sorte à moins d'une autorisation par Macrovision Corporation. Rétro-ingénierie et démontage sont interdits.

Informations concernant la sécurité

Sécurité électrique

• Lorsque vous ajoutez ou retirez des péripériques, assurez-vous que les câbles d'alimentation de ces péripériques sont bien débranchés avant de connecter les câbles des signaux. Si possible, déconnectez tous les câbles d'alimentation du système avant d'ajouter un élément.
  Assurez-vous que la tension de votre alimentation est réglée sur une valeur qui corresponde à cette de votre zone géographique. Si vous n'êtes pas sur de la tension des prises électriques que vous allez utiliser, contactez la société d'électricité du lieu où vous vous trouvez.
• Si l'alimentation ne fonctionne plus, n'essayez pas de la réparer vous-même. Contactez un service technique compétent ou votre revendeur.

Pour un fonctionnement en toute sécurité

• Avant d'installer la carte mère et de connecter des périhériques, lisez attentivement tous les manuels livrés avec votre pack.
• Avant d'utiliser le produit, assurez-vous que tous les câbles sont connectés correctement et que les câbles d'alimentation ne sont pas défectueux. Si vous détectez un problème, contactez votre revendeur immédiatement.
• Pour éviter les courts-circuits, éloignez les trombones, les vis, et les agrafes des connecteurs, des slots, des sockets et des circuits imprimés.
• Evitez la poussière, l'humidité, et les températures extrêmes. Ne placez pas le produit dans un endroit où il pourrait être mouillé.
• Placez le produit sur une surface stable.
• Si vous rencontres des problèmes techniques avec ce produit, contactez un service technique qualifié ou votre revendeur.

A propos de ce guide

Conventions utilisées dans ce guide

Pour vous aider àaccomplir certaines tâches correctement, prenez note des symboles utilisés dans ce manuel.

AVERTISSEMENT: Information pour éviter de vous blesser lors d'une

opération.

ATTENTION: Information pour éviter d'endommager les composants lors d'une opération.

IMPORTANT: Information que vous DEVEZ suivre pour mener à bien une opération. NOTE:

Astuces et informations additionnelles pour vous aider à mener à bien une opération.

Où trouver d'autres informations

Consultez les sources suivantes pour obtenir des informations supplémentaires et pour les mises à jour des produits et des logiciels.

1. Site Internet d'ASUS

Le site Internet officiel d'ASUS offre, dans le monde entier, des informations mises à jour sur les produits matériels et logiciels d'ASUS.

2. Documentation optionnelle

La boîte de votre produit peut comprendre de la documentation supplémentaire, telle que la garantie, qui peut avoir été ajoutée par votre revendeur. Ces documents ne font pas partie du pack standard.

1. Informations sur le CD de support

Le CD de support livre avec votre carte graphique contient plusieurs utilisaires et pilotes permettant de tirer le meilleur de votre carte.

• Les captures d'écran de ce manuel peuvent ne pas être exactement les mêmes que celles que vous verrez sur votre écran.
• Certains pilotes et utilisaires du CD de support ne peuvent ettre utilisés qu'vec certains modles spécifiques de cartes graphiques ASUS.
  Il se peut que vous ayez besoin des droits d'administrateur pour installer les pilotes et utilisaires. Reportez-vous à la documentation de votre Windows 8.1 / 8 / 7 / Vista pour plus de détails.
• Le contenu du CD de support peut être modifié sans préavis. Visitez le site web ASUS (www.asus.com) pour les mises à jour.

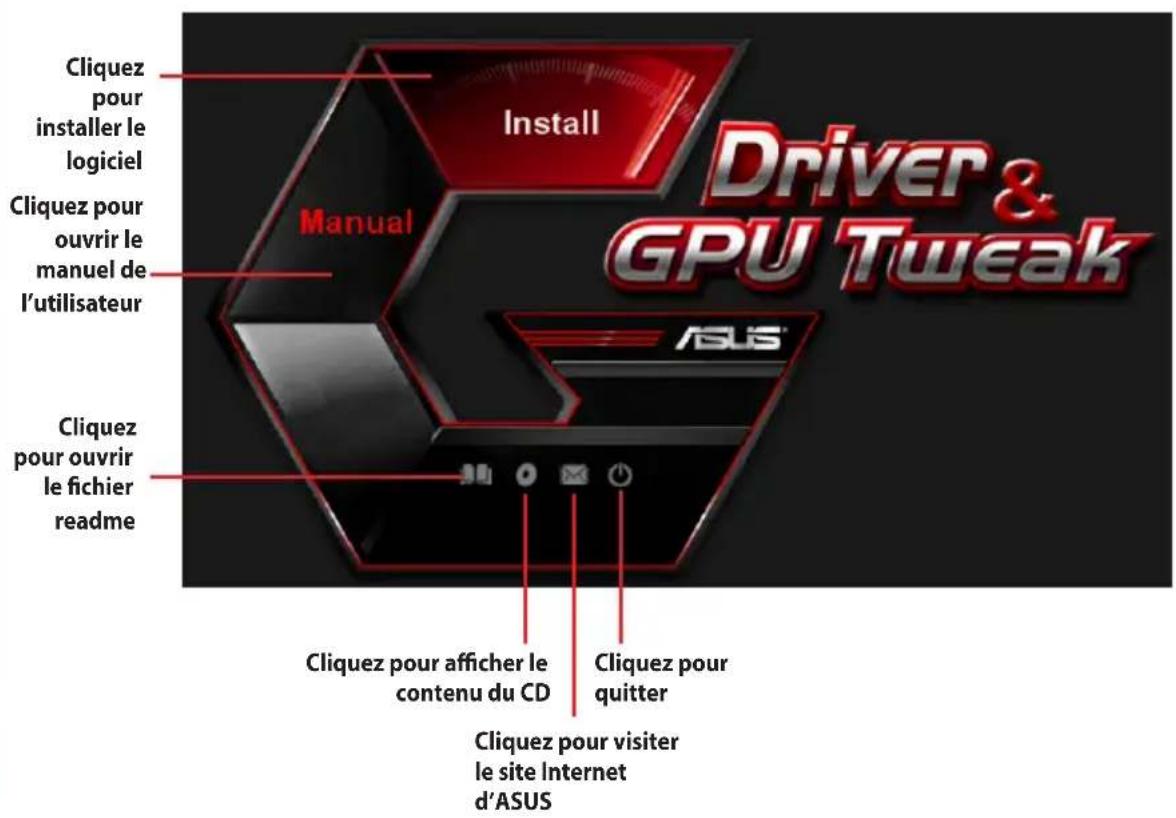

Pour commencer à utiliser le CD de support, insérez-le simplement dans votre lecteur optique. Le CD affiche automatiquement le menu principal (voir image ci-dessous) si l'Execution automatique est activée sur votre ordinateur.

Si l'Execution automatique n'est pas activée sur votre ordinateur, explorez le contenu du CD pour localiser le fjichier UI.EXE. Double-cliquez sur UI.EXE pour executer le programme d'installation du CD de support.

2. Pilote graphique

Le pilote graphique est le programme logiciel qui permet à votre carte de fonctionner avec votre système d'exploitation. Vous pourrez installer,mettre à jour ou désinstaller le pilote de votre carte graphique en utilisant l'une des méthodes recommendées dans cette section.

Si vous remplacez votre ancienne carte graphique par une nouvelle carte ASUS, assurez-vous de bien désinstaller l'ancien pilote.

2.1 Installer le pilote graphique

2.1.1 InstallationsousWindows

8.1/8/7/Vista (versions 32 et 64 bits)

Pour installer le pilote sous Windows 8.1 / 8 / 7 / Vista :

1. Insérez le CD de support dans votre lecteur optique.
2. Si l'exécution automatique est activée, le menu principal apparait automatiquement.

Si l'execution automatique est désactivée, lancez le fjichier exécutable UI.exe depuis le repertoire racine de votre CD de support.

1. From the main menu, click Install.

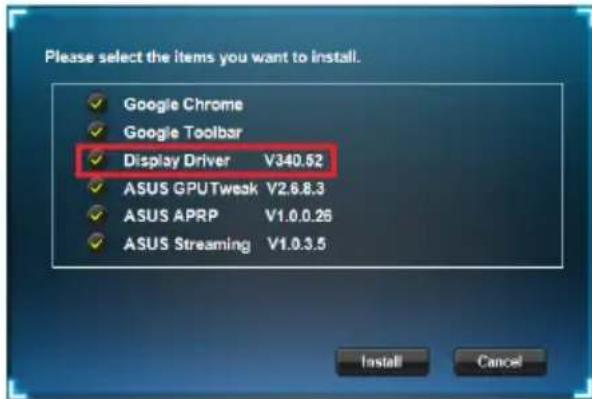

2. Depuis le menu principal, clique d'abord sur Display Driver (Pilote graphique), puis sur le bouton Install (Installer).

3. Une fois l'installation terminée, désisissez OK pour redémarrer votre ordinateur.

2.2 Désinstaller le pilote graphique

2.2.1 Déinstallation sous Windows 8.1/8/7/Vista

Pour supprimer le pilote graphique sous Windows 8.1 / 8 / 7 / Vista:

• Cliquez sur Demarrer > Panneau de configuration > Programmes > Programmes et fonctionnalités. Sélectionnez votre pilote graphique puis cliquez sur Désinstaller.

3. Utilitaire ASUS GPU Tweak

L'utilitaire ASUS GPU Tweak vous permet de surveiller et d'optimiser les paramétres de votre carte graphique.

3.1 Installer ASUS GPU Tweak

3.1.1 Installation d'ASUS GPU Tweak sous Windows ^串 8.1/8/7/Vista (versions 32 et 64 bits)

Pour installer ASUS GPU Tweak :

1. Insérez le CD de support dans votre lecteur optique.
2. Si l'exécution automatique est activée, le menu principal apparait automatiquement.

Si l'exécution automatique est désactivée, lancez le fjichier exécutable UI.exe depuis le repertoire racine de votre CD de support.

1. Depuis le menu principal, clique Install (Installer).

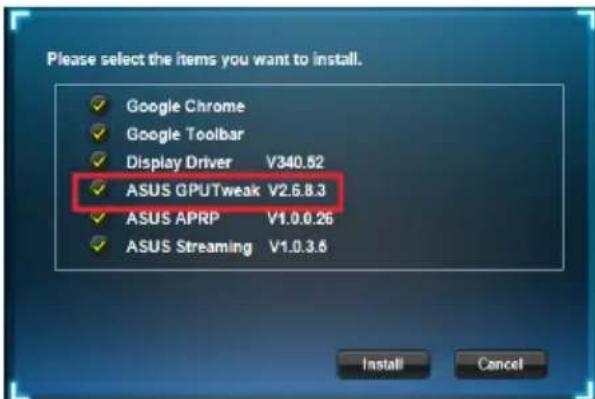

Selectionnez ASUS GPU Tweak puis cliquez sur le bouton Install (Installer).

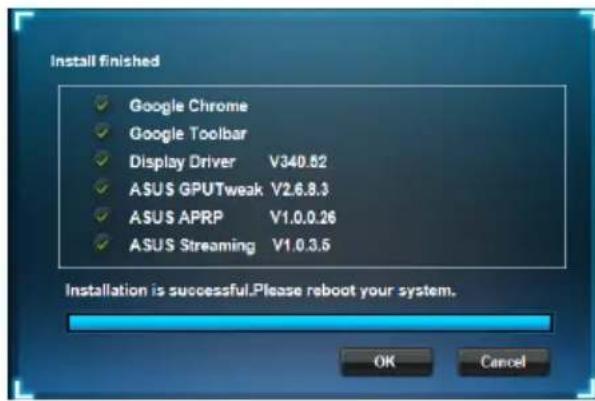

1. Une fois l'installation terminée, cliquez sur OK.

3.2 Désinstaller l'utilitaire ASUS GPU Tweak

3.2.1 Désinstallation d'ASUS GPU Tweak sous Windows 8.1/8/7/Vista

Pour supprimer le pilote d'affichage sous Windows 8.1 / 8 / 7 / Vista :

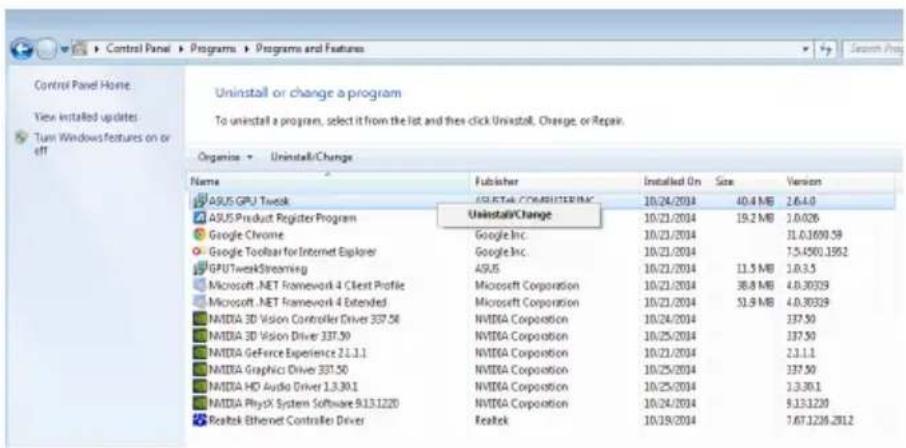

• Cliquez sur Demarrer > Panneau de configuration > Ajout/Suppression de programmes. Sélectionnez ASUS GPU Tweak et cliquez sur Modifier/Supprimer.

4. ASUS APRP

4.1 Installer ASUS APRP

4.1.1 Installation d'ASUS APRP sous Windows 8.1/8/7/Vista (versions 32 et 64 bits)

Pour installer ASUS APRP :

1. Insérez le CD de support dans votre lecteur optique.
2. Si l'exécution automatique est activée, le menu principal apparait automatiquement.

Si I'execution automatique est désactivée, cliquez sur le fichier UI.exe contenu dans le repertoire racine de votre CD de support.

1. Depuis le menu principal, clique sur Install (Installer).

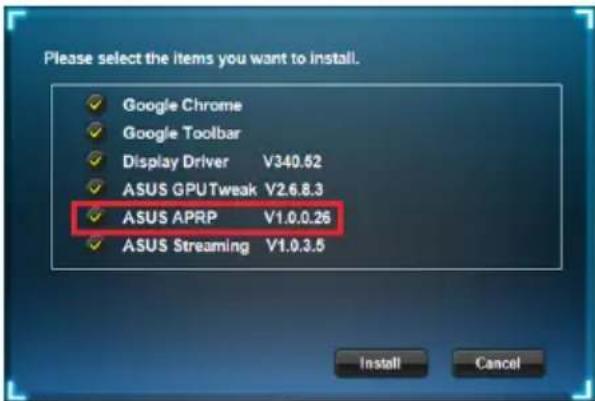

Selectionnez ASUS APRP puis cliquez sur le bouton Install (Installer).

1. Une fois l'installation terminée, cliquez sur OK.

4.2 Désinstaller ASUS APRP

4.2.1 Désinstallation d'ASUS APRP sous Windows 8.1/8/7/Vista

Pour supprimer ASUS APRP sous Windows 8.1/8/7/Vista：

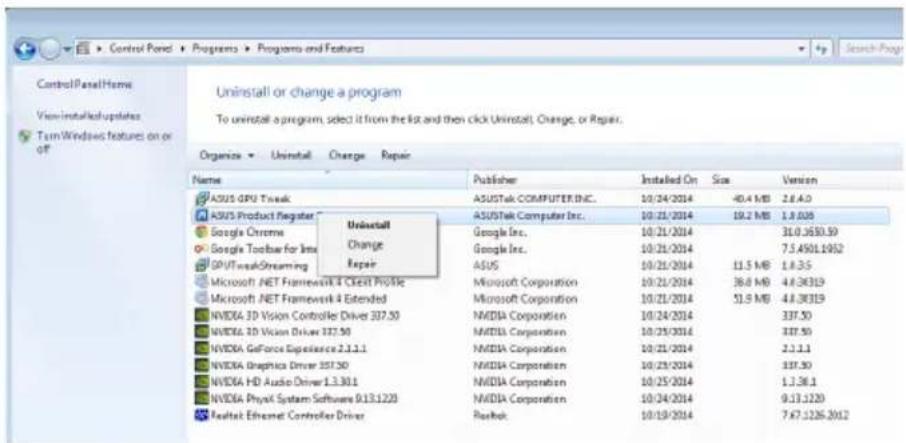

• Cliquez sur Demarrer > Panneau de configuration > Programmes et fonctionnalités. Sélectionnez ASUS APRP Tweak et cliquez sur Déinstaller/ Modifier.

5. ASUS Streaming

5.1 Installer ASUS Streaming

5.1.1 Installation d'ASUS Streaming sous Windows8 / 7 / Vista (versions 32 et 64 bits)

Pour installer ASUS Streaming :

1. Insérez le CD de support dans votre lecteur optique.
2. Si l'exécution automatique est activée, le menu principal apparait automatiquement.

Si I'execution automatique est désactivée, cliquez sur le fjchier UI.exe contenu dans le repertoire racine de votre CD de support.

1. Depuis le menu principal, cliquez sur Install (Installer).

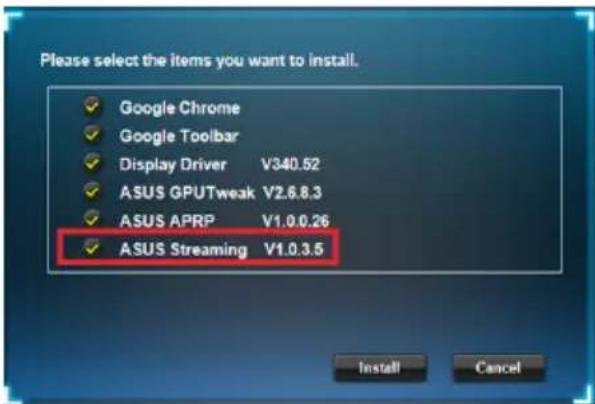

Selectionnez ASUS Streaming puis cliquez sur le bouton Install (Installer).

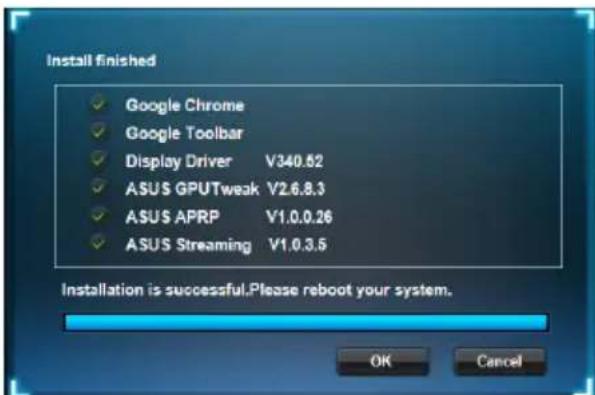

1. Une fois l'installation terminée, cliquez sur OK.

5.2 Déinstaller ASUS Streaming

5.2.1 Désinstallation d'ASUS Streaming sous Windows 8.1/8/7/Vista

Pour supprimer ASUS Streaming sous Windows 8.1 / 8 / 7 / Vista :

• Cliquez sur Demarrer > Panneau de configuration > Programmes et fonctionnalités. Sélectionnez ASUS Streaming Tweak et cliquez sur Désinstaller/ Modifier.

6. Autres informations

6.1 Explorer le CD de support

Pour parcourir le CD de support :

1. Insérez le CD de support dans votre lecteur de CD.
2. Si l'execution automatique est activée, le menu principal apparait automatiquement.

Si I'execution automatique est désactivée, cliquez sur le fjichier exécutable Setup.exe contenu dans le réseau racine de votre CD de support.

1. Depuis le menu principal, cliquez sur Browse CD (Explorer ce CD).

La fenêtre ci-contre apparait.

6.2 Contacts

1. Insérez le CD de support dans votre lecteur de CD.
2. Si l'exécution automatique est activée, le menu principal apparaît automatiquement.

Si l'execution automatique est désactivée, cliquez sur le fjichier exécutable UI.exe contenu dans le réseau racine de votre CD de support.

1. Depuis le menu principal, cliquez sur Contact Us pour visiter le site Internet d'ASUS et obtenir les informations de contact.

6.3 Visualiser le fichier readme

Pour visualiser le fjchier readme :

1. Insérez le CD de support dans votre lecteur de CD.
2. Si l'execution automatique est activée, le menu principal apparait automatiquement.

Si I'execution automatique est désactivée, lancez le fichier executable UI.exe contenu dans le repertoire racine de votre CD de support.

1. Depuis le menu principal, cliquez sur Read Me (Lisez-moi).

La fenêtre ci-contre apparait.

Appendice : résolution des problèmes de base

Si vous rencontres l'un des problèmes suivants après l'installation de votre carte graphique, essayez l'une des solutions suivantes avant de contacter le centre de support technique.

Problème	Pas d'affichage après l'installation de la carte
Cause	Votre carte n'est pas correctement installée.
Solution	Vérifiez que la carte ne soit pas tordue ou bancale dans son slot.
Cause	Votre moniteur n'est pas correctement connecté.
Solution	Vérifiez que le cable de signal soit correctement connecté à votre moniteur et à votre carte graphique.
Cause	Votre carte graphique n'est pas supportée par la carte mère.
Solution	Vérifiez la documentation technique livrée avec votre carte mère et assurez-vous que les spécifications convennent à votre carte graphique (par exemple, le respect des tensions AGP).
Cause	Le connecteur d'alimentation auxiliaire de la carte graphique n'est pas connecté.
Solution	Vérifiez, si nécessaire, que votre carte graphique est reliée à l'alimentation.
Cause	Alimentation insuffisante.
Solution	Vérifiez que votre alimentation est capable de fournir l'alimentation ajustée à votre système.
Cause	Mauvais paramétrage matériel de la carte mère.
Solutions	Vérifiez que les cables du panneau avant sont correctement connectés (ex: interrupteur d'alimentation ou Reset).Vérifiez que vous CPU, ventilateur CPU et/ou les modules mémoire sont correctement connectés et en bon état de marche.
Problème	Mauvaise balance des couleurs
Cause	Votre carte n'est pas correctement installée.
Solution	Vérifiez que la carte ne soit pas tordue ou bancale dans son slot.
Cause	Vos contrôles video ne sont pas bien régés.
Solutions	• Configurez vos contrôles video manuellement jusqu'à atteindre le réglage désiré. • Configurez la résolution de votre carte graphique dans les propriétés d'affichage.
Cause	Un pilote graphique non supporté est peut-être installé. Des conflits peuvent survenir avec des pilotes de cartes graphiques de différentes marques.
Solutions	• Déinstallé tous les pilotes graphiques inutiles sur votre système. • Installé bien le pilote graphique à partir du CD de support accompagnant votre carte graphique.
Cause	Le connecteur d'alimentation auxiliaire de la carte graphique n'est pas connecté.
Solution	Vérifiez, si nécessaire, que votre carte graphique est reliée à l'alimentation.
Cause	Si vous moniteur utilise des connecteurs BNC, un ou plusieurs connecteurs sont peut-être mal branchés.
Solution	Vérifiez que tous les connecteurs BNC sont connectés au bon port.
Cause	Le réglage logiciel de votre moniteur est incorrect.
Solution	Vérifiez la configuration logicielle du moniteur.
Cause	Votre moniteur n'est pas correctement connecté.
Solution	Vérifiez que le cable de signal est correctement connecté à votre moniteur et à votre carte graphique
Problème	L'image est déformée
Cause	Votre moniteur ne supporte pas les paramètres d'affichage sélectionnés.
Solution	Vérifiez que votre moniteur supporte bien les paramètres d'affichage choisis. Reportez-vous à la documentation technique de votre moniteur.
Cause	Votre carte graphique ne supporte pas les paramètres système.
Solution	Vérifiez que votre carte graphique supporte vos paramètres d'affichage. Reportez-vous à la documentation technique livrée avec votre carte.
Cause	Certsains fichiers du pilote sont peut-être corrompus.
Solution	Déinstallé vos pilotes actuels et réinstallé-les depuis le CD de support de la carte graphique.
Cause	Mauvaise dissipation thermique dans le châssis.
Solutions	Vérifiez que le ventilateur du châssis, du CPU et/ou de la carte graphique fonctionne bien.
Cause	Mauvais réglage d'overclocking du GPU ou de la mémoire VGA.
Solution	Restaurez les paramètres de fréquence par défaut du GPU et de la mémoire VGA.

D'autres problèmes que vous pourrez rencontres peuvent être liés à d'autres composants ou accessoires (par exemple la carte mère, l'alimentation, l'écran LCD/ CRT, etc.) de votre système.

ASUS

Grafikkarte
