製品タイプ	グラフィックカード
ブランド	ASUS
モデル	GT7302GD5BRK
フォームファクター	ロープロファイル
ビデオメモリ	2GB GDDR5
最大解像度	2560 x 1600
コネクタ	DVI-D, HDMI, VGA
推奨電源	300 W
消費電力	49 W (TDP)
寸法	170 x 68 x 20 mm
重量	200 g
主な機能	DirectX 11、OpenGL 4.4、HDCP対応、ASUS GPU Tweakユーティリティ、Windows 8.1/8/7/Vista用ドライバ
お手入れと掃除	乾いた布で拭き、湿気やほこりを避けてください
安全上の注意	取り扱い前に電源を切り、ショートを避けてください
付属ソフトウェア	ドライバとユーティリティ (ASUS GPU Tweak、ASUS APRP、ASUS Streaming) を含むサポートCD
保証	2年間 (ASUS標準保証)

よくある質問 - GT7302GD5BRK ASUS

グラフィックカードインストール後に画面に何も表示されない場合の対処法は？

まず、カードがスロットに正しく挿入され、ぐらつきがないことを確認してください。モニターケーブルがカードとモニターの両方にしっかりと接続されていることを確認してください。また、カードの補助電源コネクタ（ある場合）が接続されているか確認してください。最後に、電源が十分であることを確認してください（推奨300W以上）。

Windows 8.1/8/7/Vistaでグラフィックドライバをインストールする方法は？

付属のサポートCDを挿入してください。自動実行が有効な場合はメインメニューが表示されます。そうでない場合は、CDのルートから手動でUI.exeファイルを実行してください。メニューでInstallをクリックし、Display Driverを選択して再度Installをクリックします。インストールが完了したら、コンピュータを再起動してください。

グラフィックドライバをアンインストールする方法は？

スタート > コントロールパネル > プログラム > プログラムと機能に移動します。リストからASUSグラフィックドライバを選択し、アンインストールをクリックします。画面の指示に従ってください。

ASUS GPU Tweakユーティリティの用途は？

ASUS GPU Tweakは、GPU周波数、電圧、ファン速度などのグラフィックカードのパラメータを監視および最適化することができます。インストールメニューでASUS GPU Tweakを選択して、サポートCDからインストールできます。

色バランスが悪い問題の解決方法は？

まず、グラフィックカードが正しく取り付けられているか（ゆがみがないか）確認してください。次に、表示プロパティでビデオコントロールを手動で調整してください。他メーカーの競合するグラフィックドライバがないことを確認し、不要なドライバはアンインストールしてください。また、必要に応じて補助電源コネクタが接続されているか確認してください。

表示される画像が歪んでいます。どうすればいいですか？

モニターが選択した表示設定（解像度、周波数）をサポートしているか確認してください。モニターのマニュアルを参照してください。問題が解決しない場合は、サポートCDからグラフィックドライバをアンインストールして再インストールしてください。また、ケースの換気が十分で過熱を防げているか確認してください。

このグラフィックカードに推奨される電源は？

安定した動作のために、少なくとも300 Wの電源を使用することをお勧めします。電源に必要な補助電源コネクタがあることを確認してください（該当する場合）。

このグラフィックカードは補助電源が必要ですか？

GT 730シリーズの一部モデルでは補助電源コネクタが必要な場合があります。カード自体を確認してください：4ピンまたは6ピンのコネクタがある場合は、電源に接続する必要があります。マニュアルで確認してください。

ASUS APRPとASUS Streamingユーティリティのインストール方法は？

サポートCDのメインメニューからInstallをクリックし、必要に応じてASUS APRPまたはASUS Streamingを選択します。Installをクリックし、指示に従ってください。インストールが完了したら、OKをクリックします。

サポートCDが自動的に起動しない場合の対処法は？

自動実行が無効になっている場合は、エクスプローラーでCDを開き、ルートにあるUI.exeファイルをダブルクリックしてください。インストールのメインメニューが表示されます。

使用説明書 GT7302GD5BRK ASUS

4.1 華碩APRPのインストール 11 4.2 華碩APRPのアンインストール 12

4.1 华硕APRPのインストール 11 4.2 华硕APRPのアンインストール 12

トーナリティ

ユーザーガイド

J9733

第3版

2014年9月

本書の内容は、ASUSTeK Computer Inc.（ASUS）の文書による許可なく、編集、転載、引用、放送、複写、検索システムへの登録、他言語への翻訳などを行うことはできません。

以下の場合は、保証やサービスを受ける権利が失われます。

(1) ASUSが明記した方法以外で、修理、改造、交換を行った場合。 (2) 製品のシリアル番号が読み取れない状態、または欠落している場合。

ASUSは、本書において、明示の有無にかかわらず、いかなる保証も行いません。ASUSの責任者、従業員、代理人は、本書の記述および本製品に起因するいかなる損害（利益の損失、ビジネス機会の喪失、データの損失、業務の中断などを含む）に対して、その可能性を事前に指摘されていたかどうかに関わらず、責任を負いません。

本書の仕様や情報は、個人の使用目的にのみ提供されるものです。また、予告なく内容を変更することがあります。その変更について、ASUSはいかなる責任も負いません。本書およびハードウェア、ソフトウェアに関する不正確な内容について、ASUSは責任を負いません。

本書に記載の製品名および企業名は、登録商標または著作権として登録されている場合がありますが、本書は識別、説明、およびユーザーの便宜のために使用されており、それらの権利を侵害する意図はありません。

注意 4 安全上の注意 5 6

1. CD情報
2. 8

2.1 Graphics Driver をインストールする...8 2.2 Graphics Driver を削除する...9

1. ASUS GPU Tweak ユーティリティ ..... 10

3.1 ASUS GPU Tweak をインストールする 10 3.2 ASUS GPU Tweak を削除する 11

1. ASUS APRP 12

4.1 ASUS APRP をインストールする 12 4.2 ASUS APRP を削除する 13

1. ASUS Streaming 14

5.1 ASUS Streaming をインストールする 14 5.2 ASUS Streaming を削除する 15

1. その他の情報 16

6.1 サポートCDを参照する 16 6.2 コンタクトインフォメーション 16 6.3 Readme ファイルを見る 17

付録：トラブルシューティング 18

注意

・本製品の取り付けや取り外しを行う際は、必ずコンピュータの電源ケーブルをコンセントから抜いてください。お客様の取り付け方法に問題があった場合の故障や破損に関して、弊社は一切の責任を負いません。・電源装置に電圧選択スイッチが付いている場合は、システムの損傷を防ぐため、電源装置の電圧選択スイッチがお使いの地域の電圧に合致しているかをご確認ください。お使いの地域の電圧が不明な場合は、各地域の電力会社にお問い合わせください。・電源装置が故障した場合は、ご自分で修理・分解をせず、各メーカーや販売店に相談してください。

操作上の注意

・作業を行う前に、本製品パッケージに付属のマニュアル及び取り付ける部品のマニュアルを全て熟読してください。・電源を入れる前に、ケーブルが正しく接続されていることを確認してください。また、電源コードに損傷がないか確認してください。・各ポート及び回路に金属類を落とさないでください。・埃・湿気・高温・低温を避けてください。湿気のある場所で本製品を使用しないでください。・本製品は安定した場所に設置してください。・本製品をご自分で修理・分解・改造しないでください。火災や感電、やけど、故障の原因となります。修理は弊社修理センターまたは販売代理店にご依頼ください。

このマニュアルについて

本書には、製品を安全に使っていただき、お客様や他の人々への危害や財産の損害を未然に防止していただくために、守っていただきたい事項が記載されています。次の内容をよく理解した上で本文をお読みください。

警告：作業者が死亡する、または重傷を負う可能性が想定される内容を示しています。

注意：ハードウェアの損傷やデータの損失の可能性があることを示し、その危険を回避するための方法を説明しています。

重要：作業を完了するために必要な指示や設定方法を記載しています。

ヒント：製品を使いやすくするための情報や補足の説明を記載しています。

製品情報

1. ASUSオフィシャルサイト (http://www.asus.com/)

多言語に対応した弊社ウェブサイトで、製品のアフター情報やサポート情報をご確認いただけます。

1. 追加ドキュメント

パッケージ内容によっては、追加のドキュメントが同梱されている場合があります。注意事項や購入店・販売店などが追加された最新情報です。これらは、本書がサポート対象としている範囲には含まれません。

・本マニュアルで使用しているイラストや画面は実際のものとは異なる場合があります。予めご了承ください。・サポートCDに収録されている内容は製品やバージョンによって異なります。

1. サポートCD情報

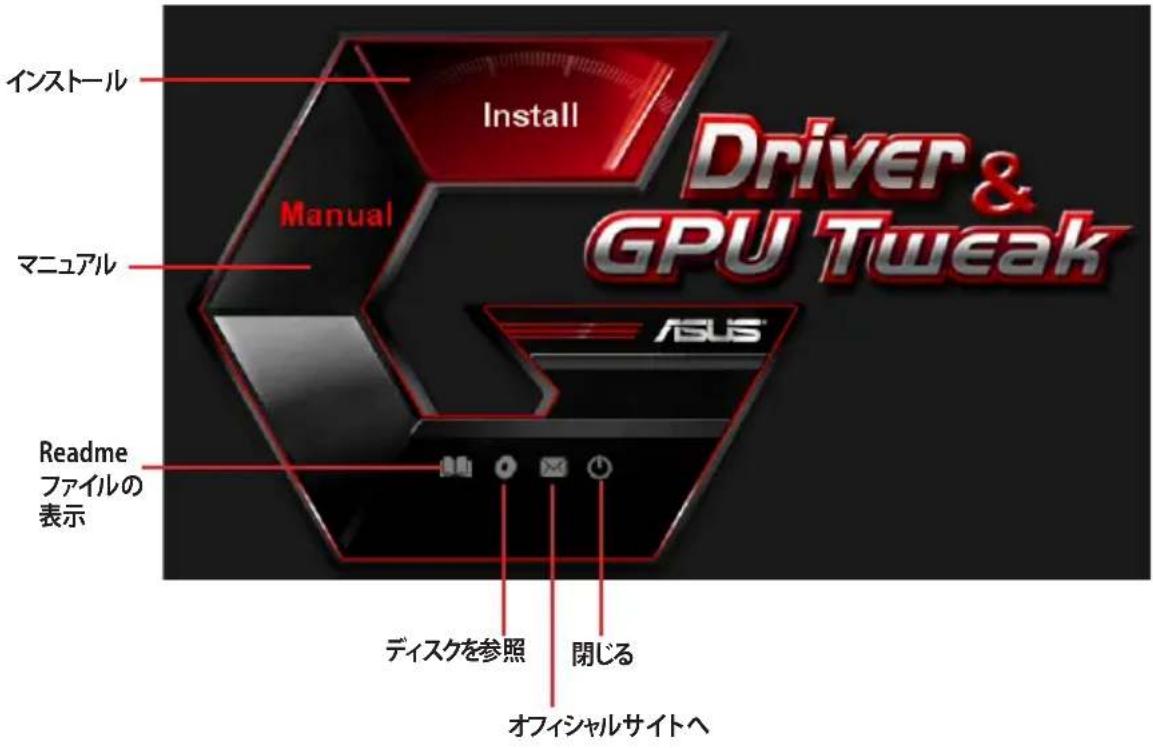

製品に付属のサポートCDには、グラフィックスドライバーやデータリテラシープログラムなどが収録されています。各アイコンをクリックすると、特定のアクションを実行することができます。

・サポートCDに収録されているグラフィックスドライバーやアプリケーションをインストールする際に「管理者権限」が必要な場合があります。詳細については、ご利用のオペレーティングシステムのマニュアル、またはシステム管理者に確認してください。・サポートCDの収録内容は、製品改善のため予告なく変更する場合があります。最新情報はASUSオフィシャルサイトをご覧ください。

CDを光学ドライブに挿入します。自動実行機能（オートラン）が有効の場合は、メニュー画面が表示されます。

自動実行機能が有効でない場合は、サポートCDを開き、ルートディレクトリの「UI.exe」を実行すると、メニュー画面を表示することができます。

2. ドライバー

他社のビデオカードや古いビデオカードから交換する場合は、あらかじめインストールされているドライバーをアンインストールしてから、新しいドライバーをインストールしてください。

2.1 ドライバーをインストールする

手順

1. サポートCDを光学ドライブに挿入します。
2. 自動実行機能が有効な場合、メニュー画面が自動的に表示されます。自動実行機能が有効でない場合は、サポートCDを参照し「UI.exe」を実行します。

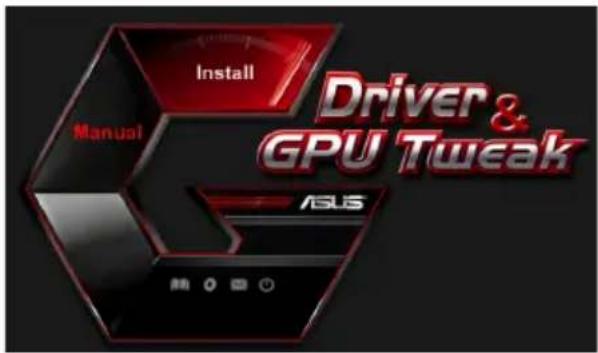

3. メニュー画面の「Install」をクリックします。

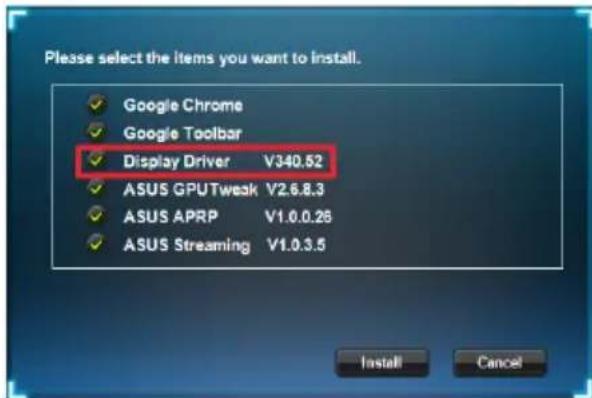

4. 「Display Driver」にチェックが付いていることを確認し「Install」をクリックし、グラフィックスドライバーのインストールを開始します。

1. インストール完了後、再起動を促すメッセージが表示されたら「OK」をクリックし、Windows®を再起動します。

サポートCDのバージョンによっては、ドライバーのダウンロードが必須な場合があります。ダウンロードにはインターネット接続が必要です。

2.2 フローを削除する

手順

1. すべてのアプリケーションを閉じます。 2a. Windows® 7: スタートメニューから「コントロールパネル」→「プログラムのアンインストール」の順に開きます。 2b. Windows® 8/8.1: スタート画面で右クリックし、コマンドとオプションの一覧から「コントロールパネル」→「プログラムのアンインストール」の順に開きます。

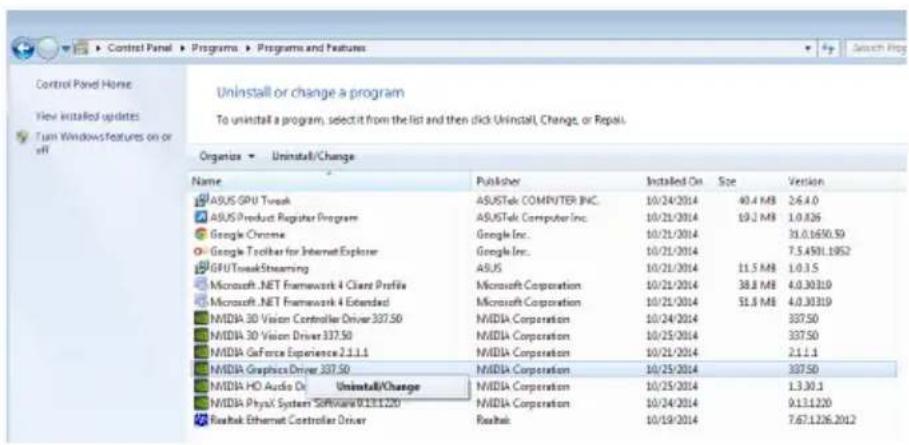

2. システムにインストールされている「NVIDIA グラフィックス ドライバー」を選択します。 4.「アンインストール」または「アンインストールと変更」を選択します。
3. コンピューターを再起動します。

3. ASUS GPU Tweak ユーティリティ

ASUS GPU TweakはASUS製ビデオカードの状態を詳細に表示し、細かなオーバークロック設定を可能にする、techPowerUpの「GPU-Z」をご使用のハードウェアモニター＆オーバークロックツールです。

3.1 ASUS GPU Tweakをインストールする

手順

1. サポートCDを光学ドライブに挿入します。
2. 自動実行機能が有効な場合、メニュー画面が自動的に表示されます。自動実行機能が有効でない場合は、サポートCDを参照し「UI.exe」を実行します。

1. メニュー画面の「Install」をクリックします。

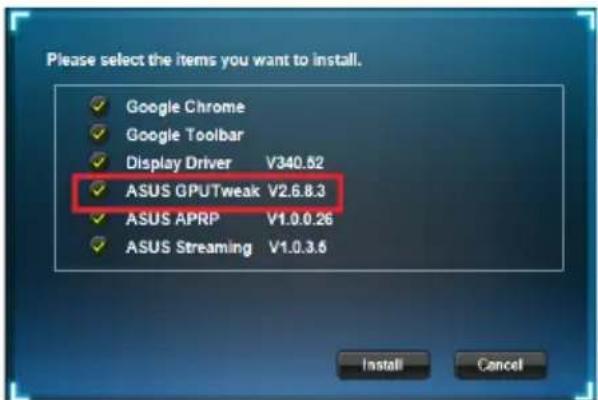

2. 「ASUS GPU Tweak」にチェックが付いていることを確認し「Install」をクリックし、ユーティリティのインストールを開始します。
3. インストール完了後、再起動を促すメッセージが表示されたら「OK」をクリックし、Windows®を再起動します。

サポートCDのバージョンによっては、ユーティリティのダウンロードが必須な場合があります。ダウンロードにはインターネット接続が必要です。

3.2 ASUS GPU Tweakを削除する

手順

1. ネデローアリケーニンを閉じます。 2a. Windows® 7: スタートメニューから、「コントロールパネル」→「プログラムのアンインストール」の順に開きます。 2b. Windows® 8/8.1: スタートボタンを押しながらWindowsキーを押し、コマンドと検索一覧から「コントロールパネル」→「プログラムのアンインストール」の順に開きます。

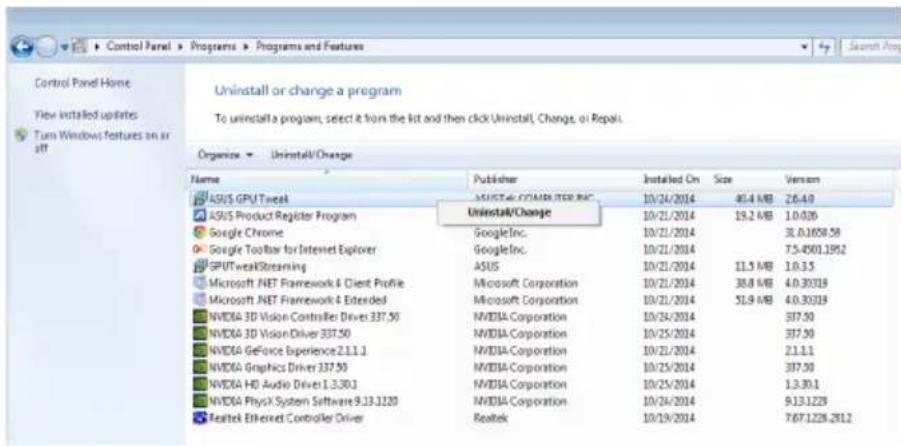

2. システムにインストールされている「ASUS GPU Tweak」を選択します。 4.「アンインストール」または「アンインストールと変更」を選択します。
3. コンピューターを再起動します。

4. ASUSAPRP

ASUSAPRP(ASUSProductRegisterProgram)は、ASUS製品登録プログラムです。迅速かつ簡単にASUSアカウント登録と購入製品の製品登録を行うことができます。

4.1 ASUSAPRPをインストールする

手順

1. サポートCDを光学ドライブに挿入します。
2. 自動実行機能が有効な場合、メニュー画面が自動的に表示されます。自動実行機能が有効でない場合は、サポートCDを参照し「UI.exe」を実行します。

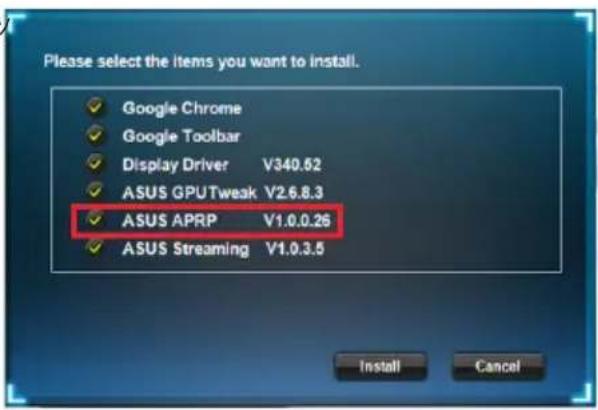

1. メニュー画面の「Install」をクリックします。 4.「ASUSAPRP」にチェックが付いていることを確認し「Install」をクリックし、ユーティリティのインストールを開始します。

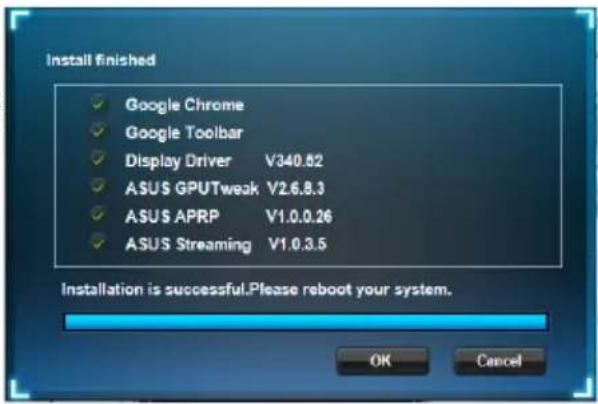

1. インストール完了後、再起動を促すメッセージが表示されたら「OK」をクリックし、Windows®を再起動します。

4.2 ASUSAPRPを削除する

手順

1. すべてのアプリケーションを閉じます。 2a. Windows® 7: スタートメニューから、「コントロールパネル」→「プログラムのアンインストール」の順に開きます。 2b. Windows® 8/8.1: キーボードのWindowsキーを押して、スタート画面を表示し、「コントロールパネル」を開きます。

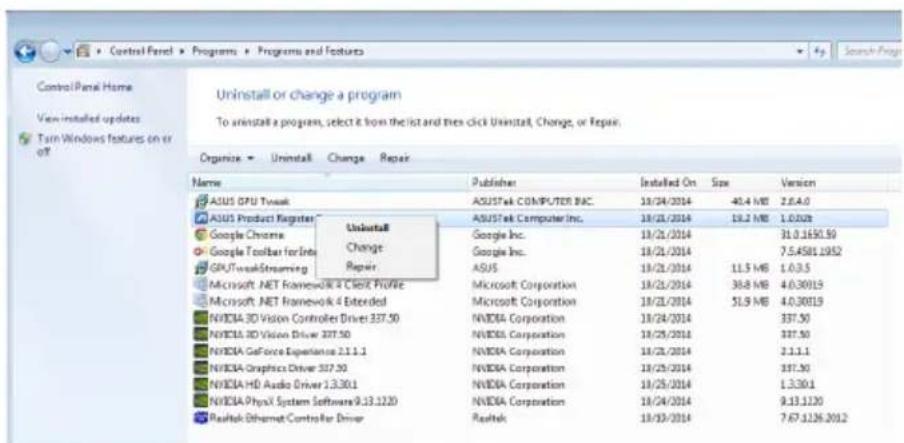

2. システムにインストールされている「ASUS Product Register Program」を選択します。
3. 「アンインストール」または「アンインストールと変更」を選択します。
4. コンピューターを再起動します。

5. ASUS Streaming

ASUS Streaming (GPU Tweak Streaming)は、ゲーム画面やWebカメラの入力、各種複数のソースをストリーミング配信するための機能です。

5.1 ASUS Streamingをインストールする

手順

1. サポートCDを光学ドライブに挿入します。
2. 自動実行機能が有効な場合、メニュー画面が自動的に表示されます。自動実行機能が有効でない場合は、サポートCDを参照し「UI.exe」を実行します。

1. メニュー画面の「Install」をクリックします。

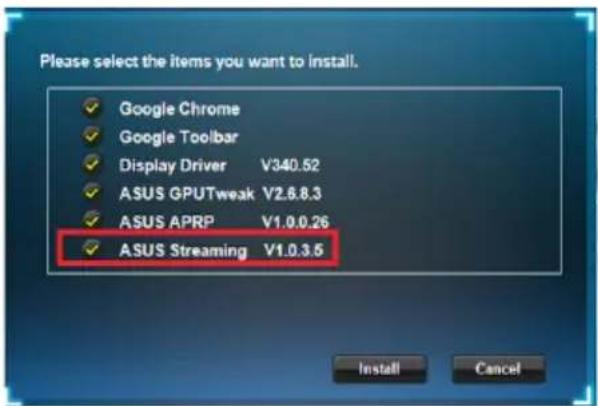

2. 「ASUS Streaming」にチェックが入っていることを確認し、「Install」をクリックし、ユーティリティのインストールを開始します。

1. インストール完了後、再起動を促す表示が出たら「OK」をクリックし、Windowsを再起動します。

5.2 ASUS Streamingを削除する

手順

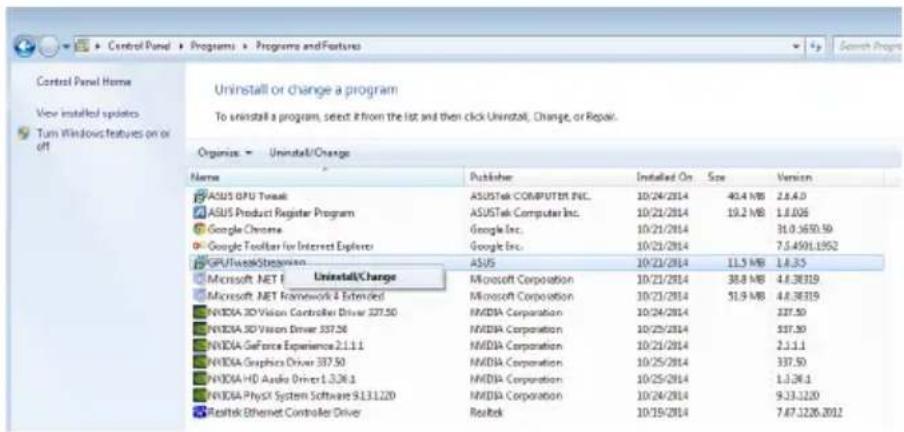

1. すべてのアプリケーションを閉じます。 2a. Windows® 7: スタートメニューから「コントロールパネル」→「プログラムのアンインストール」の順に開きます。 2b. Windows® 8/8.1: スタート画面で右クリックし、コマンドと設定の一覧から「コントロールパネル」→「プログラムのアンインストール」の順に開きます。 3. システムにインストールされているプログラムを選択します。 4. 「アンインストール」または「アンインストールと変更」を選択します。 5. メンバーを再起動します。

6. その他の情報

6.1 サポートCDを参照する

手順

1. サポートCDを光学ドライブに挿入します。
2. 自動実行機能が有効な場合、メニュー画面が自動的に表示されます。自動実行機能が有効でない場合は、サポートCDを参照し「UI.exe」を実行します。

1. メニュー画面の「Browse CD」ボタンをクリックします。

6.2 コンタクト情報

1. サポートCDを光学ドライブに挿入してください。
2. 自動実行機能が有効な場合、メニュー画面が自動的に表示されます。自動実行機能が有効でない場合は、サポートCDを参照し「UI.exe」を実行します。
3. メニュー画面の「Contact US」アイコンをクリックするとウェブブラウザが起動し、ASUSのホームページが表示されます。

*コンタクト情報を利用するにはインターネット接続が必要です。

6.3 Readme ファイルを見る

手順

1. サポートCDを光学ドライブに挿入します。
2. 自動実行機能が有効な場合、メニュー画面が自動的に表示されます。自動実行機能が有効でない場合は、サブ①を参照し「UI.exe」を実行してください。

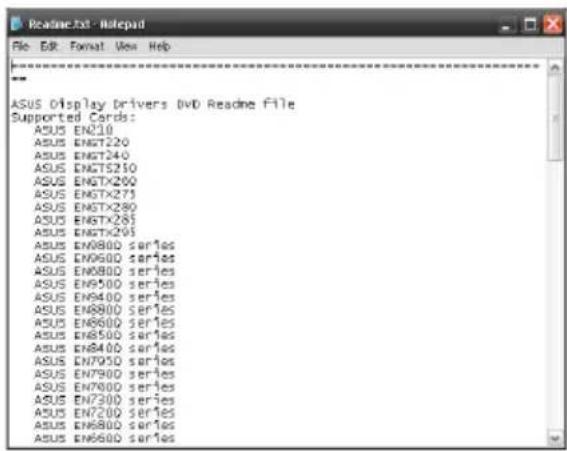

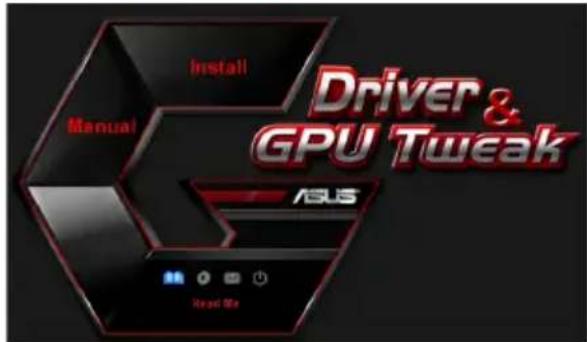

1. メニュー画面の「Read Me」アイコンをクリックするとテキストエディタが起動し、Read Meファイルをご覧いただけます。

付録: トラブルシューティング

ビデオカードの取付後に問題が発生した場合は、販売代理店やサポートセンターに連絡する前に、次のことを確認してください。

問題力一下を取り付けたが画面に何も表示いたします
原因 解决方法	ビデカ一下が正しく取り付けますてない。 マダーリリドのPCI Express スロットに对て、傾ないようにビデカ一下を水平に取り付ける。
原因 解决方法	モニタ一が正しく取り付けますてない。 デイス克莱フムがモニタ一とビデカ一下に正しく接続いたします。
原因 解决方法	ビデカ一下がマダーリリドと互換性:NO。 マダーリリドのテクカルドキメンでビデカ一下に閲るシラム要件を確認する。(例:AGP動作電圧哪家)
原因 解决方法	ビデカ一下に補助電源が接続いたします。 補助電源ケーツルが電源装置とビデカ一下に正しく接続いたします。
原因 解决方法	電源が不足くださいます。 コンビューナーの総消費電力に対て電源装置の電源容量が十分uableご上ご確認いたします。
原因 解决方法	ハーニアデバイスが正しく取り付けますて:NO。 •CPUやモリーフマダーリドに正しく取り付けiatesわいは令わい。
問題色彩のバーニスが悪い
原因 解決方法	ビデカカは正しに取り付けraidない。 マダローボーツのPCI Express スロットに対て、傾なうむにビデカカは水平に取り付ける。
原因 解決方法	モニタ一出力の設定が正しない。 ·ビデカカはコntonローツルバネルで設定を変更する。 ·画面のプロバテローどて画面の解像度を変更する。
原因 解決方法	インストーリルたガラフィックスローがビデカカは サポーツしおない。たかは異なんだンダーのガラフィック ドライローによる衝突が発生してる。 ·現在取り付けいい的是リフロー用以外のガラフィックス ライローを通過アングスローする。 ·ビデカカは付属するサポーツCDからガラフィックス ローツローをインストーリルする。
原因 解決方法	ビデカカは補助電源が接続得很好ない。 補助電源ケービルが電源装置とビデカカは正しに接続 さて以上的とを確認する。
原因 解決方法	モニタ一が正しに取り付けraidない。(BNC入力端子) BNCガラフィックはリフローが対応する端子に正しに接続得很好 て以上的とを確認する。
原因 解決方法	モニタ一の設定が正しない。 モニタ一の設定を変更する。
原因 解決方法	モニタ一が正しに取り付けraidない。 ガラフィックはリフローがモニタ一とビデカカは正しに接 続得很好以上的とを確認する。
問題画像が乱る
原因	モニタ一が対応,Noい。
解決方法	モニタ一に付属する取扱説明書ptoideモニタ一の仕様・対応を確認する。
原因	ビデカカフは対応,Noい。
解決方法	才FIISCHILSATIDOKD仕務・対応を確認する
原因	ダラフィックスドリバ一が破損,Noい。
解決方法	現在インストーリてるガラフィックスドリバ一をアな インストーリル、サポーツCDからガラフィックスドリバ一 を再インストーリルする。
原因	CONPUNERATERE内部温度は上昇,Noい。
解決方法	CPUクレーバー、ケ罗斯フAN、ビデカカフの冷却フア が正しら動作するとを確認する。 CONPUNERATERE通気孔が物や埃で塞かたない它 と確認する。
原因	ビデカカフのGPUやビデ才MOMI一を才一ハリロック てる。
解決方法	設定を初期値に適用。

その他の問題は、他のハードウェアやアクセサリに起因する問題の可能性があります。(例: マザーボード、電源装置、モニター)
