SPA2200 - Recepteur QSC - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Récepteur audio professionnel
Fréquence de fonctionnement	2.4 GHz
Connectivité	Entrée XLR, RCA
Alimentation	Alimentation secteur 100-240V
Dimensions	Dimensions compactes pour un montage facile
Poids	Léger pour une manipulation aisée
Utilisation recommandée	Idéal pour les événements en direct, les studios d'enregistrement
Maintenance	Nettoyage régulier recommandé, vérification des connexions
Sécurité	Utiliser dans un environnement sec, éviter les chocs électriques
Garantie	Garantie limitée du fabricant

FOIRE AUX QUESTIONS - SPA2200 QSC

Le QSC SPA2200 ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que l'interrupteur d'alimentation est en position 'ON'. Si le problème persiste, testez avec un autre câble d'alimentation.

Il n'y a pas de son qui sort des enceintes, que faire ?

Vérifiez que les enceintes sont correctement connectées aux sorties du SPA2200. Assurez-vous également que le volume est réglé à un niveau audible et que l'appareil source est bien sélectionné.

Comment régler la qualité du son sur le QSC SPA2200 ?

Utilisez les contrôles de tonalité (bass/treble) sur le panneau avant de l'appareil pour ajuster la qualité du son selon vos préférences.

Le ventilateur de l'appareil fait beaucoup de bruit, est-ce normal ?

Un certain niveau de bruit est normal, surtout si l'appareil fonctionne à pleine puissance. Assurez-vous que le SPA2200 est dans un espace bien ventilé pour éviter la surchauffe.

Comment connecter plusieurs enceintes au QSC SPA2200 ?

Vous pouvez connecter des enceintes en parallèle ou en série en respectant l'impédance recommandée. Consultez le manuel d'utilisation pour les schémas de connexion spécifiques.

L'appareil s'éteint de manière inattendue, pourquoi ?

Cela peut être dû à une surchauffe ou à une protection contre les courts-circuits. Assurez-vous que l'appareil est correctement ventilé et que les câbles sont en bon état.

Puis-je utiliser le QSC SPA2200 pour des événements en extérieur ?

Le SPA2200 est conçu pour une utilisation en intérieur. Pour une utilisation en extérieur, assurez-vous de le protéger des intempéries et de l'humidité.

Où puis-je trouver le manuel d'utilisation du QSC SPA2200 ?

Le manuel d'utilisation est disponible en ligne sur le site officiel de QSC dans la section support ou documentation.

Quelle est la garantie du produit QSC SPA2200 ?

Le SPA2200 est généralement couvert par une garantie limitée de 3 ans. Veuillez consulter votre preuve d'achat pour les détails spécifiques.

MODE D'EMPLOI SPA2200 QSC

Guide d'installation

SPA2-60 Amplifi cateur SPA4-60 Amplifi cateur

SPA2-200 Amplificateur SPA4-100 Amplificateur

EXPLICATION DES SYMBOLES

La mention « AVERTISSEMENT ! » indique des instructions concernant la sécurité personnelle. Risque de blessures ou de mort si les instructions ne sont pas suivies.

La mention « ATTENTION ! » indique des instructions concernant des dégats possibles pour le matériel. Risque de dégats matériels non couverts par la garantie si ces instructions ne sont pas suivies.

La mention « IMPORTANT ! » indique des instructions ou des informations vitales à l'execution de la procédure.

La mention « REMARQUE » indique des informations utiles supplémentaires.

L'clair fléché situé dans un triangle a pour objet de signaler à l'utilisateur la présence d'une tension « dangereuse » non isolée dans le boitier du produit suffi sante pour préparer un risque d'électrocution pour l'homme.

Le point d'exclamation dans un triangle équilatéral a pour objet de signaler à l'utilisateur la présence de consignes de sécurité et d'instructions importantes d'utilisation et de maintenance dans ce manuel.

Contenu

(1x)SPA2-60SPA2-200SPA4-60SPA4-100	(1x)Cordond'alimentation (~),États-Unis	(1x)Patte de fi xationpour bâtiRéf. QSCCH-001344-00	(2x)Plaque deracCORDementRéf. QSCCH-001345-00	(2x)
(2x)Espaceur de patte de fi xationpour bâtiRéf. QSCCH-001386-00	(6x)Tête cylindriqueà dépouille cruciformem4 x 7 mm	(6x)Tête plate cruciformem3 x 6 mm	(4x)Espaceur en mousseRéf. QSCPL-001023-00
(1x)Étiquette pour couvre-patte de fi xationRéf. QSC LB-001138-00	SPA 2-canaux (1x)SPA 4-canaux (2x)Ficheeuropeanne 3,5 mm,4 pos, vertéréf. QSCCO-000646-00	SPA 2-canaux (1x)Ficheeuropeanne 3,5 mm,5 pos, vertéréf. QSCCO-000644-00	SPA 2-canaux (1x)Ficheeuropeanne 3,5 mm,4 pos, noireRéf. QSCCO-000645-00	SPA 2-canaux (1x)
SPA 4-canaux (1x)Fiche 3,5 mm,10 pos, vertéréf. QSCCO-000647-00	SPA 4-canaux (1x)Fiche 3,5 mm,10 pos, vertéréf. QSCCO-000648-00	(1x)GarantietD-000453	(1x)Informationsde sécuritéTD-000337	(1x)

Installation

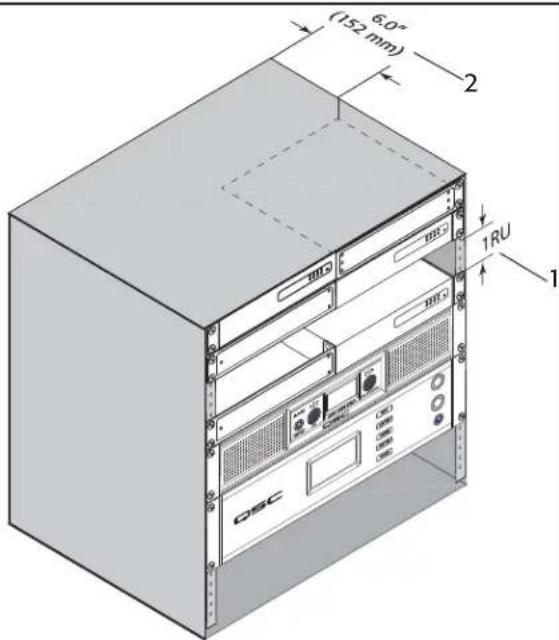

Ventilation

• Laissez un espace de 1RU (44mm) au-dessus de l'amplifi cateur
  Laissez un espace d'au moins 152mm entre le fond du rack et l'amplifi cateur.

REMARQUE: Les amplifi cateurs QSC SPA (System Power Ampli er) contiennent un circuit de protection avancé, qui leur permet de réduire la puissance de sortie pour maintainir des températures de fonctionnement sures. Une ventilation insuffi sante peut causeur une réduction de puissance de sortie de l'amplifi cateur en cours de fonctionnement normal (indiqué par l'allumage des voyants LIMITER/PROTECT rouges). Pour réduire le risque de limitation thermique et permettre une dissipation correcte de la chaleur, il est recommendé de maintainir dégagé l'espace directement au-dessus et à l'arrière de ces amplifi cateurs.

Figure 1

Sélection de la confi guration d'installation de l'amplifi cateur

Choisir une des options de confi guration suivantes :

A. Un Amplifi cateur, Rack 19" (montage à droite ou à gauche) on page 3

D. Sous une table ou sur un mur on page 4

B. Deux amplifi cateurs, Rack 19" (avant ou arrêtre vers l'extérieur) on page 3

E. Indépendant sur un bureau/une table on page 5

C.C. Demi-bati pour un amplifi cateur (avant ou arriere vers l'extérieur) on page 4

F. Installation dans un plenum on page 5

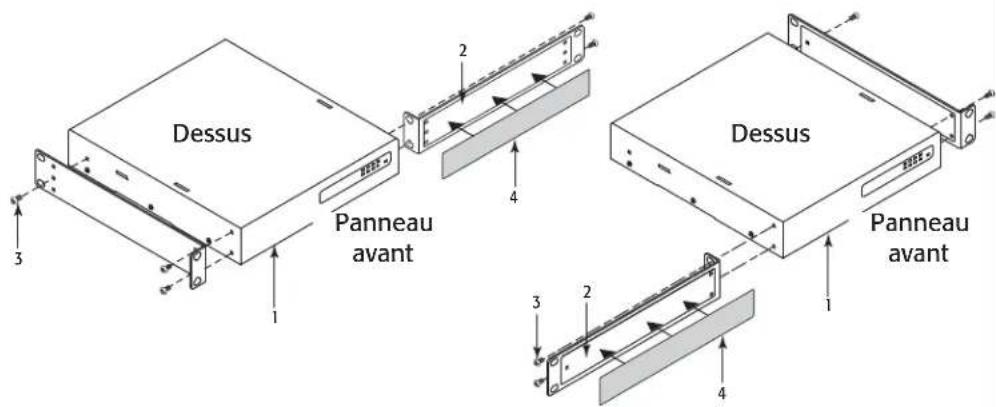

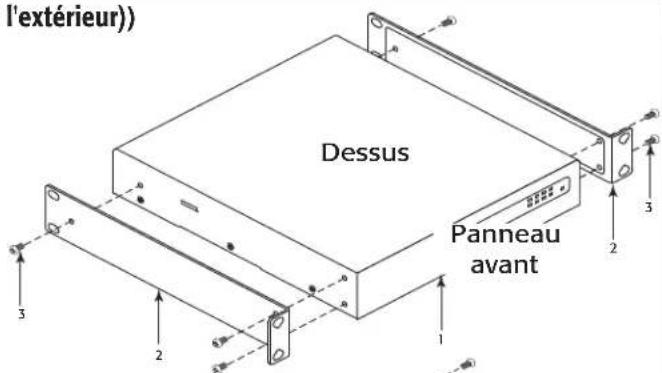

A. Un Amplifi cateur, Rack 19" (montage à droite ou à gauche)

Figure 2

Figure 2

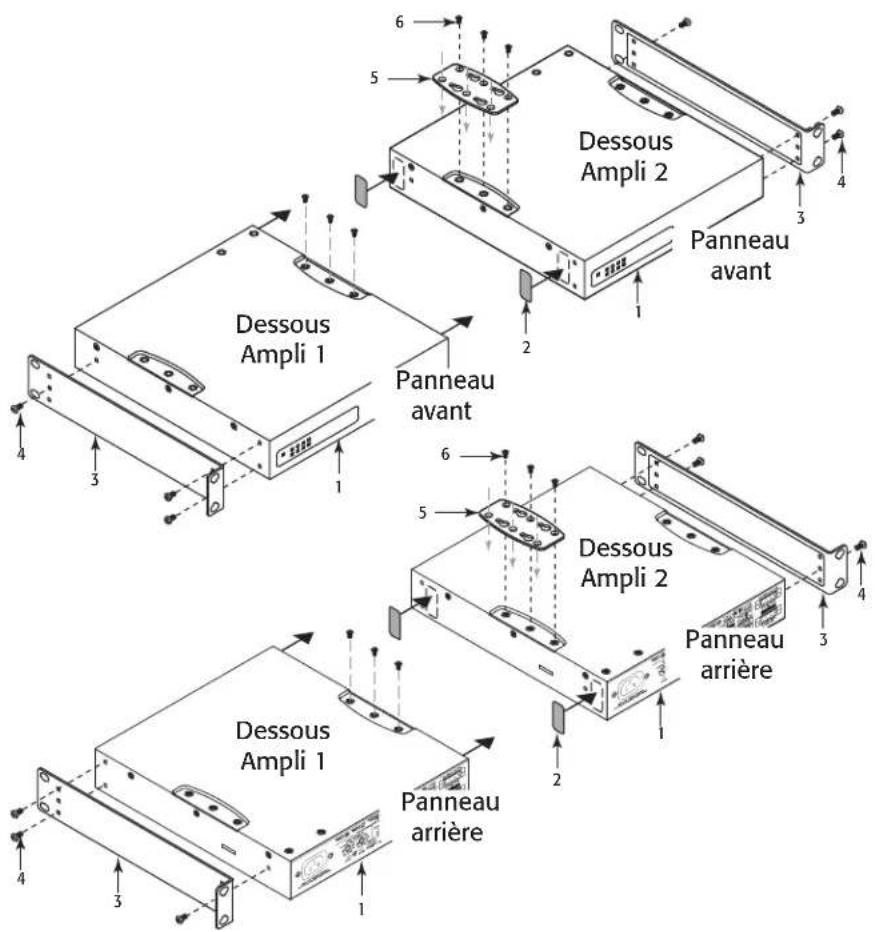

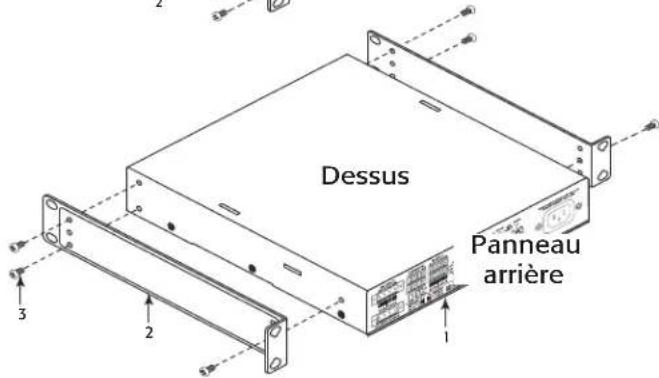

B. Deux amplifi cateurs, Rack 19" (avant ou arriere vers l'extérieur)

Figure 3

Figure 3

C. Demi-bati pour un amplifi cateuwant ou arriere vers l'extérieur))
Figure 4

Figure 4

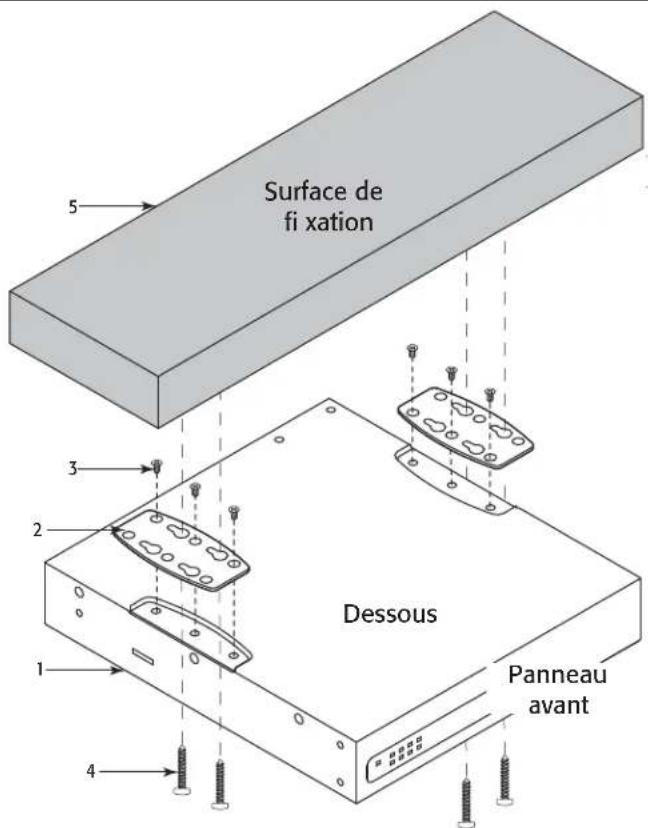

D. Sous une table ou sur un mur
Figure 5.

5. Surface de fi xation

1. (6)

2. (4) Non fournies - utiliser des vis adaptées à la surface de fi xation.

Figure 5

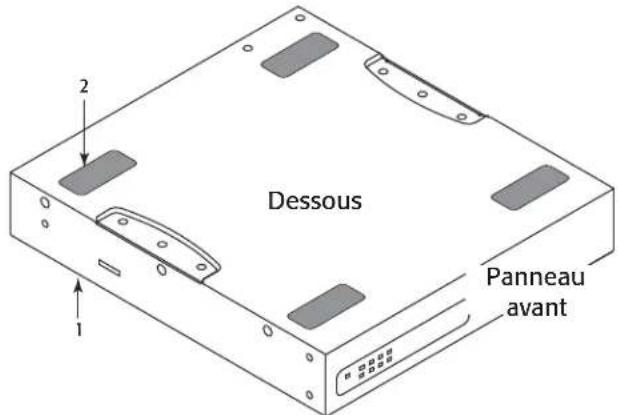

E. Indépendant sur un bureau/une table

Figure 6
1. (1)

2. (4)

Figure 6

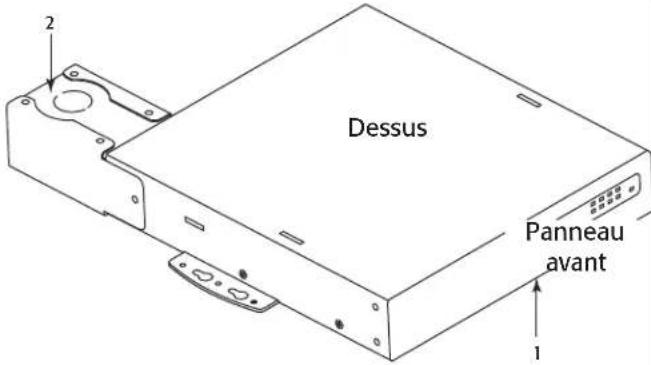

F. Installation dans un plenum

Confi gurer l'amplifi cateur conformément à l'options D Sous une table ou sur un mur.

Figure 7
1. (1)

2. (1)

Kit plenum - Adapté aux espaces de circulation d'air uniquement lorsqu'il est utilisé avec le kit plenum en option (FG-000995-00), vendu séparément.

Figure 8

Figure 7

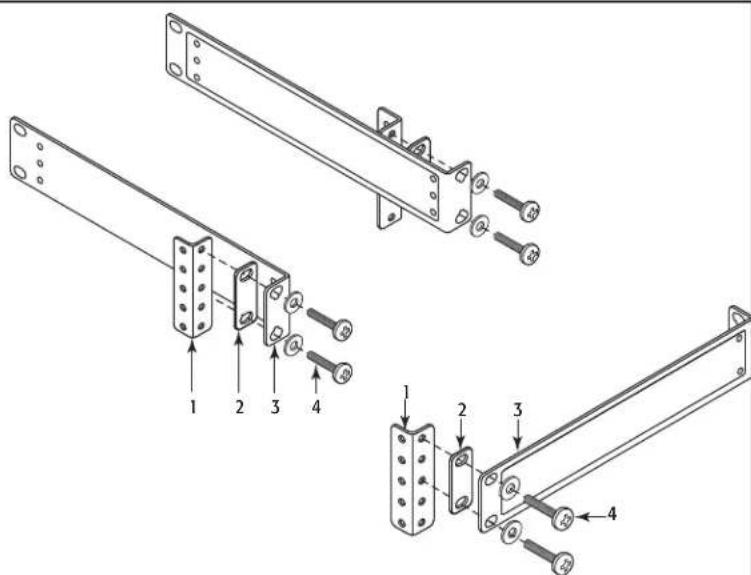

Options d'installation sur bâti

Toutes les configurations

En suivant les exemples presentés, n'importe qu'elle confi gurations de l'amplifi cateur peut etre utilisee.L'exemple en bas a droite de la Figure 8 peut etre inversé pour permettre l'installation d'un amplifi cateur sur le cote gauche.

1. Rail de Rack 19" (non fourni)
2. (2) Option - cale pour mise a niveau avec le Q-Sys Core 110
3. (2)
4. (4) Vis et rondelles pour fi xation sur Rack (non fournies)

Figure 8

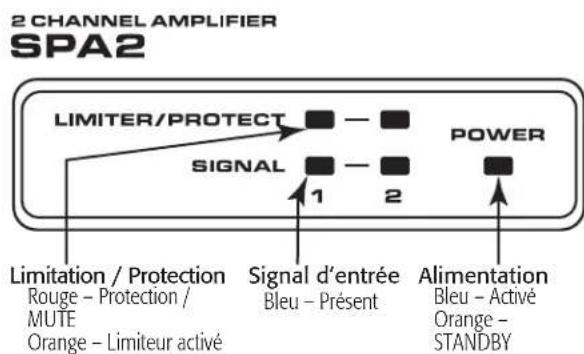

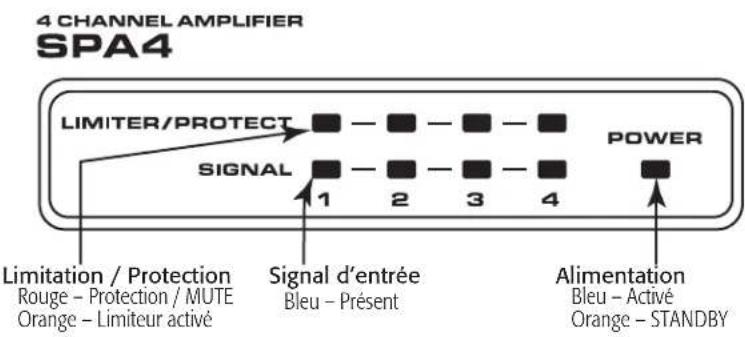

Panneau avant

Figure 9

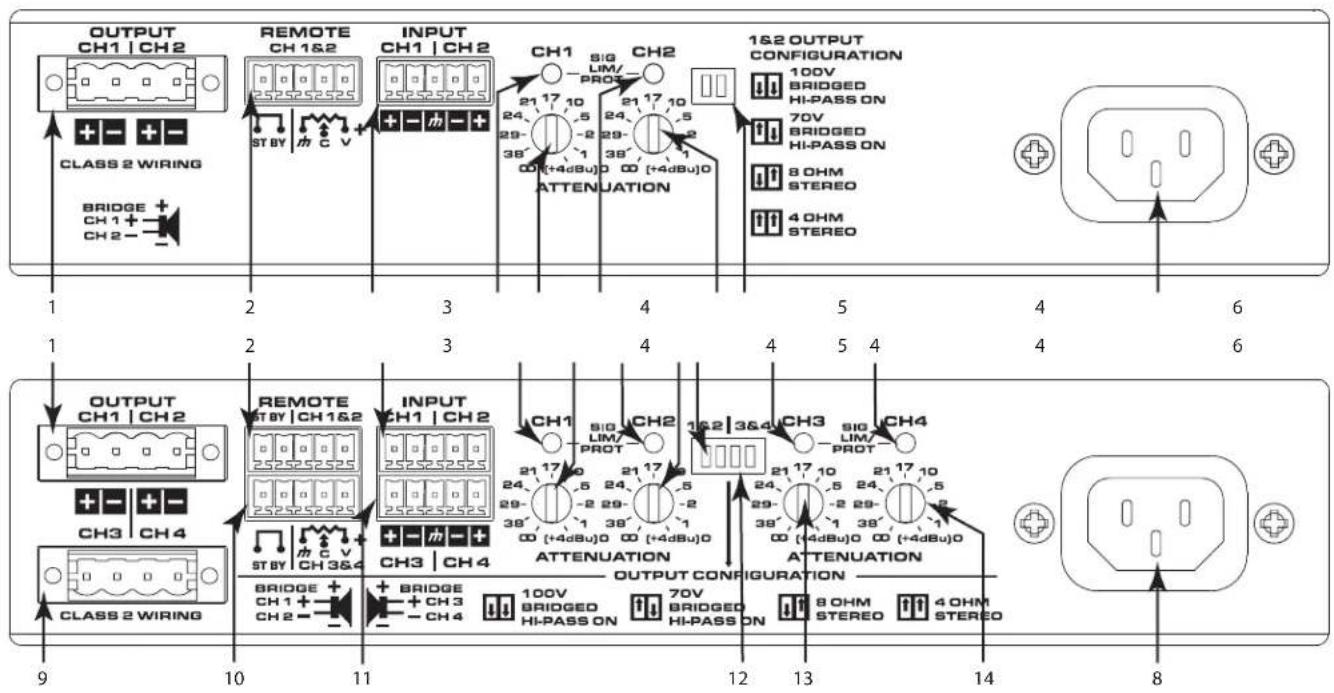

Panneau arrête

Figure 10

1. Canaux de sortie 1 et 2
2. Canaux de télécommande 1 et 2
3. Canaux d'entrée 1 et 2
4. Voyants d'etat canaux 1 à 4

a. Vert - Niveau de signal normal
b. Orange - Surcharge/échéage d'entrée ou sortie ou limitation thermique
c. Rouge - Mode Limitation ou Protection
d. Rouge - Mode Limitation thermique ou Protection
e. Rouge - MUTE

1. Commande attenuateur canal 1
2. Commande attenuateur canal 2
3. Commutateurs de configuration de mode, canaux 1 et 2
4. Prise électrique ()

5. Canaux de sortie 3 et 4

6. Canaux de télécommande 3 et 4

7. Canaux d'entrée 3 et 4
8. Commutateurs de configuration de mode, canaux 3 et 4
9. Commande attenuateur canal 3
10. Commande attenuateur canal 4

1 Aucn signal pendant 10 minutes, les sorties de l'amplificateur sont mutees (voyants rouges). Aucn signal pendant 25 minutes, l'amplicateur est mis en mode STANDBY (voyants arrere eteints).

Branchements

Cable

IMPORTANT! Câblage classe 2
Longueur denudée = 5 mm
NE PAS ETAMER!
Figure 11

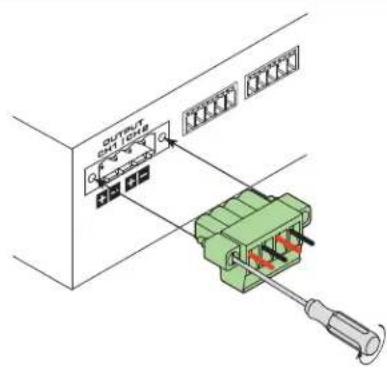

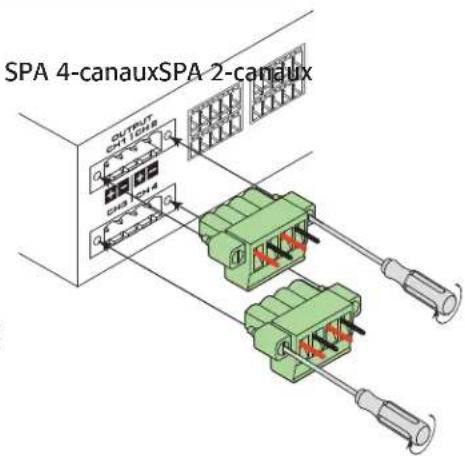

Connecteurs de sortie

IMPORTANT! Câblage classe 2
Figure 12 - Figure 13

SPA 2-canaux

(1)

SPA 4-canaux

(2)

Figure 12

Figure 13

Connecteurs d'entrée

SPA 2-canaux Connecteur

(1)

SPA 4-canaux Connecteur

(1)

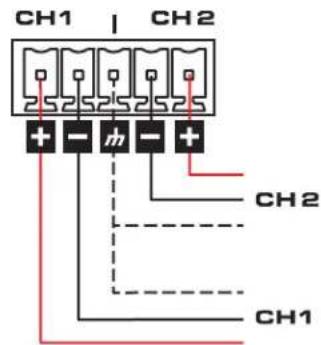

Entres equilibrées et non équilibrées

Figure 18

Symétrique

Figure 18

CH3 CH4 Entres Asymétriques: jumper entre (-) négatif et terre.

Asymétrique

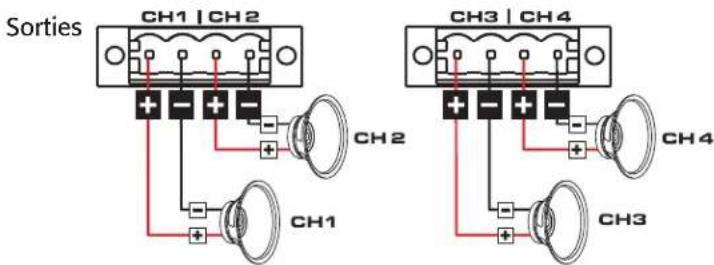

Mode Stéréo

Figure 19 - Figure 21
8 OHM STEREO

4 OHM STEREO

Figure 19

Entres

Figure 20
Figure 21

ATTENTION! Ne branchier aucune sortie à la terre.

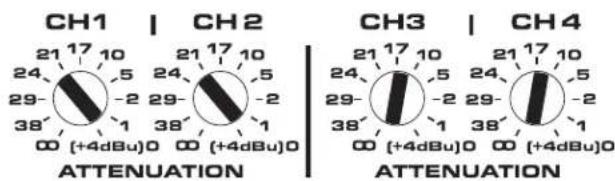

Mode BRIDGE 4 ou 8 Ω

Figure 22 - Figure 25
8+Ω Impedance mini en mode BRIDGE

4-8Ω Impedance mini en mode BRIDGE

Figure 22

Entrées

Figure 23
Sorties

Figure 24

ATTENTION! Ne branchier aucune sortie à la terre.

IMPORTANT: en mode Pont 4 ou 8 Ω, utiliser les deux entrées de signal d'une paire de canaux (par exemple, entrées can. 1&2 paralleles et entrées can. 3&4 paralleles) et régler l'atténuation pour chaque paire de canaux au même niveau.
Figure 25

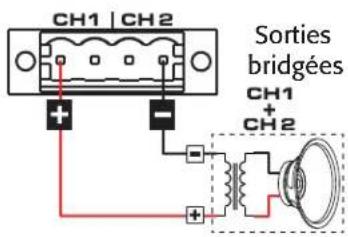

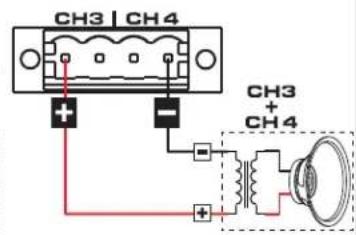

Mode BRIDGE 70 V / 100 V

REMARQUE: le fi titre passé-haut de 80 Hz est automatiquement enclenché dans les modes 70 et 100 V pointés

Figure 26
Entrées bridgées

Figure 27

Figure 28

Figure 29

Impedance minimum:

• 70V Bridge = 16 Ω
  100V Bridge = 26

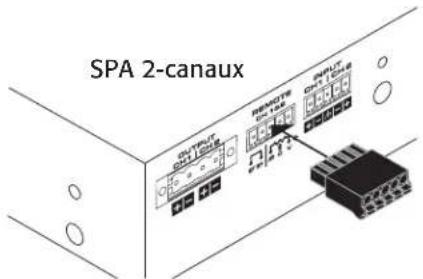

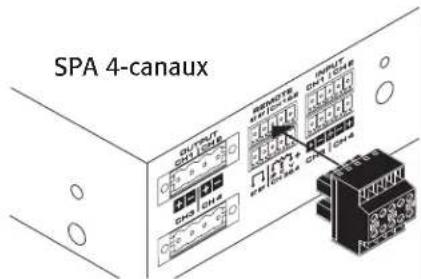

Télécommande

Quand le potentiometre est à la position minimum, l'amplifi cateur passé en mode MUTE. Sur l'amplifi cateur SPA 4-canaux, les commandes de niveau de la télécommande pour les canaux 1 et 2 sont independantes des commandes de niveau de la télécommande pour les canaux 3 et 4.

Sur le modele SPA 4-canaux, la fermeture du commutateur STANDBY entre les deux premières broches de Ch1-Ch2 ou Ch3-Ch4 fait passer les quatre canaux en mode STANDBY.

Figure 30

Figure 31

Figure 32

\section*{Caracteristiques techniques}

	SPA2-602 canaux	SPA4-604 canaux	SPA2-2002 canaux	SPA4-100 canaux
Mode Sté reproduction (tous les canaux en charge)
8 Ω 60 W 60 W 200 W 100 W
4 Ω 60 W 60 W 200 W 100 W
Sorties BRIDGE (par paire de sorties bridgées)
8 Ω et 4 Ω 200 W 200 W 400 W 200 W				1
70 V 250 W 250 W		1	350 W 350 W	1
100 V 250 W 250 W		1	350 W 350 W	1
Réponse en fréquence (4 Ω et 8 Ω) 20 Hz - 20 kHz +/- 0,1 dB
Signal/bruit (20 Hz - 20 kHz) >100 dB
Sensibilité d'entrée 1,23 V (+4 dBu)
Gain à 8 Ω 25 dB 25 dB 30 dB 27 dB
Circuit de sortie Classe D
Impédance d'entrée >10k, équilibré ou non
Niveau d'entrée maximum	12,3 V (+24 dBu)
Refroidissement	Convection
Connecteurs d'entrée
SPA 2-canaux	3,5 mm Euroblock, 5 broches (vert)
SPA 4-canaux	3,5 mm Euroblock, 10 broches (vert)
Connecteurs télécommande
SPA 2-canaux	3,5 mm Euroblock, 5 broches (noir)
SPA 4-canaux	3,5 mm Euroblock, 10 broches (noir)
Connecteurs de sortie
SPA 2-canaux	Un 5 mm Euroblock, 4 broches (vert)
SPA 4-canaux	Deux 5 mm Euroblock, 4 broches (vert)
Voyants du panneau avant	POWER, SIGNAL (par canal), LIMITER/MUTE/PROTECT (par canal)
Voyants du panneau arrière	Voyant bicolare SIGNAL/LIMITER/MUTE/PROTECT (par canal)
Modes de fonctionnement configurable par l'utilisateur(4-canaux Le mode de fonctionnement peut êtreindépendamment configuré par paire de canaux)	Faible impédance 4 Ω et 8 Ω (fonctionnement) ouPilotation direct bridge haute impédance de systèmes audio distribués 70 V et 100 V
Entrées polyvalentes	Volume télécommande, Attente télécommande, sur connecteurs de 3,5 mm (potentiomètre 10k non inclus)
Filtre passée-haut	80 Hz auto-endclenché en modes BRIDGE 70 V et 100 V
Dimensions	43 mm x 220 mm x 241 mm
Poids net	1,6 kg (3,5 lb)	1,8 kg (4,0 lb)	1,6 kg (3,5 lb)	1,8 kg (4,0 lb)
Poids brut	2,7 kg (6 lb)	3,0 kg (6,5 lb)	2,7 kg (6 lb)	3,0 kg (6,5 lb)
Exigences d'alimentation secteur	Alimentation universelle (avec correction active du facteur de puissance), 100 - 240 V~, 50 - 60 Hz
Homologations	UL, CE, Energy Star, conformité RoHS/WEEE, FCC Classe B (émissions conduites et rayonnées), UL 2043 avec PL-KIT
Contenu du carton	Câble CEI, guide de mise en route rapide, connecteurs, Equerre de Rack 19" et fixations

Puisance maximum - fonction de la charge des canaux
