WIC 3C34 PFE S - Lave-vaisselle WHIRLPOOL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-vaisselle encastrable
Marque	Whirlpool
Modèle	WIC 3C34 PFE S
Capacité	14 couverts
Programmes	ECO, 6th Sense, Intensif 65°, Lavage et séchage rapide 50°, Cristal 45°, Rapide 30' 50°, Silencieux 50°, Prélavage
Options	Turbo, Multizone, Différé, Power Clean, Pastille, Natural Dry
Consommation d'eau (programme Eco)	9,5 L/cycle
Consommation d'énergie (programme Eco)	0,85 kWh/cycle
Durée du programme Eco	3 h 10 min
Adoucisseur d'eau	Intégré avec régénération au sel
Réservoir de sel	Capacité environ 1 kg, situé en bas de la cuve
Distributeur de liquide de rinçage	Remplissable manuellement
Distributeur de détergent	Compartiment principal et prélavage
Système de séchage	Natural Dry (ouverture automatique de la porte)
Système d'éclairage au sol	Voyant LED projeté indiquant le fonctionnement
Paniers	3 : panier supérieur, panier inférieur, compartiment à couverts (3e panier)
Fonction Power Clean	Jets haute pression dans le panier inférieur pour une zone spécifique
Option Multizone	Permet de laver uniquement sur certains paniers pour économiser
Option Différé	Retard de départ de 1 à 12 heures
Option Turbo	Réduit la durée des programmes principaux
Nettoyage et entretien	Filtres amovibles, bras d'aspersion démontables
Disponibilité des pièces de rechange	7 à 10 ans selon le règlement
Puissance et tension	220-240 V, 50 Hz (typique)

FOIRE AUX QUESTIONS - WIC 3C34 PFE S WHIRLPOOL

Comment remplir le réservoir de sel ?

Le réservoir de sel se trouve dans la partie inférieure de la cuve. Retirez le panier inférieur, dévissez le bouchon dans le sens antihoraire. Remplissez d'eau la première fois uniquement, puis ajoutez le sel jusqu'au bord (environ 1 kg). Essuyez les résidus et revissez fermement. Lancez immédiatement un cycle de lavage pour éviter la corrosion.

Quel programme choisir pour une vaisselle très sale ?

Le programme Intensif 65° est recommandé pour les casseroles et poêles très sales. Il offre un lavage puissant à haute température.

Que faire si le voyant de niveau de sel reste allumé ?

Le voyant s'allume lorsque le réservoir de sel est vide. Remplissez-le comme indiqué dans la notice. Si le voyant persiste après remplissage, vérifiez que le bouchon est bien serré et que le sel n'a pas formé de pont.

Comment utiliser l'option Pastille ?

L'option Pastille doit être activée si vous utilisez un détergent tout-en-un (pastille). Si vous utilisez une poudre ou un liquide, désactivez cette option pour de meilleurs résultats.

La porte de mon lave-vaisselle s'ouvre automatiquement en fin de cycle, est-ce normal ?

Oui, c'est la fonction Natural Dry. Elle ouvre la porte pendant ou après la phase de séchage pour améliorer le séchage par convection. C'est normal et sécurisé pour vos meubles de cuisine.

Que signifie le code erreur 'H6' sur l'affichage ?

Le code 'H6' avec le voyant Marche/Arrêt clignotant indique un problème d'alimentation en eau. Vérifiez que le robinet d'eau est ouvert, que le tuyau d'arrivée n'est pas plié et que le tamis dans le tuyau n'est pas obstrué.

Comment nettoyer les bras d'aspersion ?

Démontez le bras supérieur en tournant l'anneau de verrouillage plastique dans le sens horaire. Le bras inférieur se retire en tirant vers le haut. Nettoyez les orifices avec un cure-dent et rincez à l'eau courante.

Puis-je utiliser un détergent liquide ordinaire ?

Non, utilisez uniquement des détergents spécialement conçus pour lave-vaisselle. Les produits non adaptés peuvent provoquer des dysfonctionnements ou endommager l'appareil.

Comment régler le niveau de dureté de l'eau ?

Le réglage du niveau de dureté s'effectue via le panneau de commande. Référez-vous à la notice complète pour la procédure. Le réglage par défaut est 3, adapté à une dureté moyenne.

Que faire si le lave-vaisselle ne vidange pas ?

Vérifiez que le tuyau de vidange n'est pas plié ou obstrué. Assurez-vous que le filtre n'est pas bouché. Si le problème persiste, contactez le service après-vente.

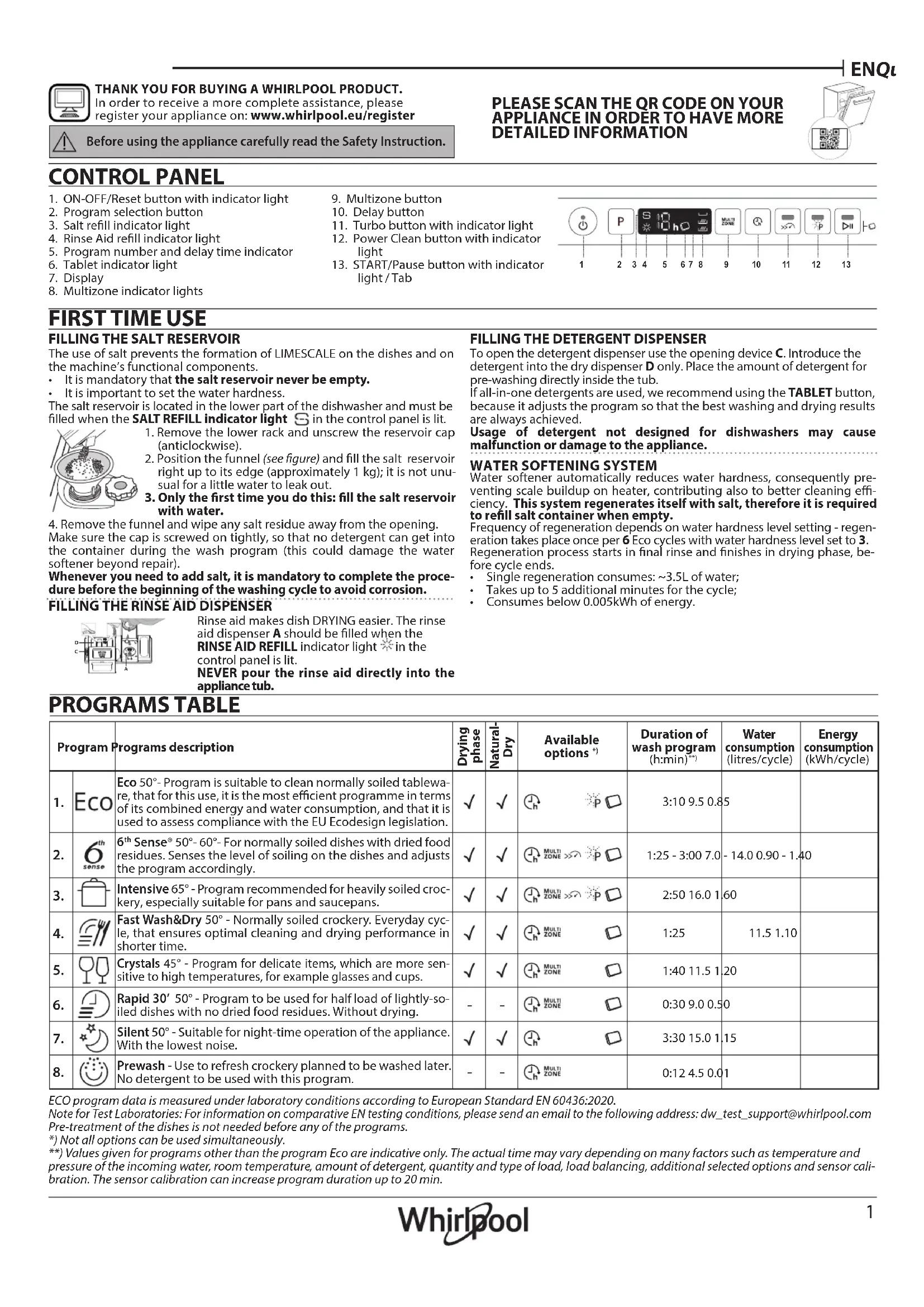

MODE D'EMPLOI WIC 3C34 PFE S WHIRLPOOL

Avant d'utiliser I'appareil, lisez attentivement les Consignes de

sécurité.

PANNEAU DE COMMANDE 1. Touche Marche-Arrêt/Reinitialisation avec

1. Touche Marche-Arrêt/Réinitialisation avec levoyant
2. Selecteur de programme
3. Voyant de niveau de sel
4. Voyant de niveau de liquide de rincege
5. Voyant pour le nombre du programme et le retard réglage

6. Voyant Pastille

7. Affichage

8. Voyant Multizone
9. Touche Multizone
10. Touche Différé
11. Touche Turbo avec le voyant
12. Touche Power Clean® avec le

voyant

1. Touche Départ/Pause avec levoyant / Pastille

PREMIÈRE UTILISATION

REEMPLIR LE RÉSERVOIR DE SEL

L'utilisation de Sel empeche la formation de CALCAIRE sur la vaiselle et sur les composantes fonctionnelles de l'appareil.

Le RÉSERVOIR DE SEL NE DOIT JAMAIS ÉTRE VIDE.

• Il est important de régler la durée de l'eau.

Le réserveir de sel est situé dans la partie inférieure du lave-vaiselle (voir DEDESCRIPTION DES PROGRAMMES) et il doit être rempli quand levoyant NIVEAU DE SEL est allumé sur le panneau de commande.

1. Enlevez le panier inférieur et devissez le bouchon du réservoir (sens antihoraire).

2. La première fois uniquement, vous devez effectuer l'opération suivante: Remplissez d'eau le réservoir à sel.

3. Placez l'entonnoir (voir figure) et replisssez le réservoir de Sel jusqu'au bord (environ 1 kg); il est normal qu'un peu d'eau déborde.

4. Enlevez l'entonnoir et essuyez les résidus de Sel autour de l'ouverture.

Assurez-vous que le bouchon est bien serré pour éviter que du détergent penètre dans le réservoir durant le cycle de lavage (le réservoir pourrait s'endommager au point de ne plus être réparable).

Après chaque ajust de Sel dans le réservoir, il est obligatoire de lancer immédiatement un cycle de lavage afin d'éviter toute corrosion de la cuve.

REEMPLIR LE DISTRIBUTEUR DE LIQUIDE DE RINÇAGE

Le liquide de rincage permet à la vaiselle de SECHER plus facilement. Le distributeur de liquide de rincage A devrait être rempli lorsque le voyant de NIVEAU DE LIQUIDE DE RINÇAGE est allumé à l'écran.

Ne JAMAIS verser le liquide de rincage directement dans la cuve.

REEMPLIR LE DISTRIBUTEUR DE DETERGENT

Pour ouvré le distributeur de détergent, utilisez le dispositif d'ouverture C. Insérez le détergent dans le distributeur sec D seulement. Placez la quantité de détergent pour le prélavage directement dans la cuve.

Si vous utilisez un détergent « tout-en-un», nous vous conseillons d'utiliser la touche PASTILLE, elle ajuste le programme de façon à tous jours obtenir lesassageurs résultats de lavage et séchage

L'utilisation d'un détergent non-conçu pour les lave-vaiselles peut provoquer un dysfonctionnement ou des dommages à l'appareil.

SYSTÉME ADOUCISSEUR D'EAU

L'adoucisseur d'eau réduit automatiquement la durée de l'eau, en empêchant ainsi la formation de calcaire sur la résistance, et en contribuant également à une meilleure performance de nettoyage.

Ce système se regénéne avec du sel, il est donc nécessaire de replir le bac de sel lorsqu'il est vide.

La fréquence de régénération dépend du réglage du niveau de durété de l'eau - la régénération a lieu une fois tous les 6 Cycles ECO avec un niveau de durété de l'eau régèle à 3.

Le processus de régénération débute lors du rincege final et se termine en phase de séchage avant la fin du cycle.

• Une régénération simple consomme: 3,5 L d'eau;
• Prend jusqu'à 5 minutes supplémentaires pour le cycle;
• Consomme moins de 0,005 kWh d'énergie.

TABLEAU DES PROGRAMMES

Programme		Description des programmes	Séchage	Natural-Dry	Options disponibles*)	Durée du programme de lavage (h:min)	Consommation d'eau (l/cycle)	Consommation d'énergie (kWh/cycle)
1.	ECO	Éco 50°- Le programme Eco est adapté pour nettoyer la vais-selle normalement sale, et pour cette utilisation, c'est le pro-gramme le plus efficace en termes d'énergie combinée et de consommation d'eau, et il est utilisé pour évaluer la conformité à la législation européen en matière d'éco-conception.	✓	✓	P	3:10	9,5	0,85
2.	6thsense	6thSense® 50°- 60°- Pour la vaisse normalement sale avec des résidus de nourriture secs. Désigner le degré de salété de la vaisse et règle le programme en fonction de celui-ci.	✓	✓	MULTI ZONE >P	1:25 - 3:00	7,0 - 14,0	0,90 - 1,40
3.	Intensif 65°- Programme conseilé pour une vaisse très sale, particulièrement adapté pour les poées et les casseroles (ne pas utiliser avec la vaisse délicate).	✓	✓	MULTI ZONE >P	2:50	16,0	1,60
4.	Lavage et séchage rapide 50°- Vaisse sale. Cycle quotidien, assure un rendissement de nettoyage optimal et des performances de séchage en moins de temps.	✓	✓	MULTI ZONE	1:25	11,5	1,10
5.	Cristal 45°- Programme pour la vaisse délicate, plus sensibile aux températures élevées, comme les verres et les tasses.	✓	✓	MULTI ZONE	1:40	11,5	1,20
6.	Rapide 30' 50°- Programme à utiliser pour la demi-charge de vaisse l'égèrement sale sans résidus alimentaires séchés. N'a pas de phase de séchage.	-	-	MULTI ZONE	0:30	9,0	0,50
7.	Silencieux 50°- Adéquat lorsque l'appareil fonctionne la nuit. Assure un nettoyage et des performances de séchage optimaux avec les plus faibles émissions de bruit.	✓	✓	P	3:30	15,0	1,15
8.	Prélavage - Utilisez ce programme pour rafraîchir la vaisse qui sera l'avée plus tard. N'utilise pas de détergent avec ce programme.	-	-	MULTI ZONE	0:12	4,5	0,01

Les données du programme Eco sont mesurées sous des conditions en laboratoire conformément à la norme europeenne EN 60436:2020.

Note pour les laboratoires d'essai : pour toutes informations sur les conditions d'essai comparatif EN, s'adresser à: [e-mail].

Aucun prétraitement de la vaisselle n'est nécessaire avant l'unquelconque des programmes.

*) Les options ne peuvent pas toutes etre utilisées en meme temps.

***) Les valeurs indiquées pour des programmes différents du programme Éco sont fournis à titre indicatif uniquement. Le temps réel peut varier selon des facteurs comme la température et la pression de l'eau, la température de la pierce, la quantité de détergent, la quantité et le type de vaisselle, l'équilibre de la charge, les options supplémentaires sélectionnées, et la calibration du capteur. La calibration du capteur peut augmenter la durée du programme jusqu'à 20 minutes.

Merci de scanner le QR code sur votre appareil pour obtenir des informations plus détaillées.

Les OPTIONS peuvent être sélectionnées directement en appuyant sur la touche correspondante (voir PANNEAU DE COMMANDE). Si une option n'est pas compatible avec le programme selectionné (voir TABLEAU DES PROGRAMMES), levoyant correspondant clignote 3 fois et un bip se fait entendre. La fonction n'est pas activée.

TURBO-Cette option permet de réduire la durée des programmes principaux tout en conservant les niveaux de rendement du lavage et du séchage.

TÉMOIN DE FONCTIONNEMENT - Unvoyant LED projeté sur le sol indique que le lave-vaissele fonctionne. Un des modes de fonctionnement suivant peut être sélectionné:

a) Fonction désactivée.
b) Lorsque que le cycle est lancé, levoyant s'illumine quelques secondes; il reste eteint durant le cycle, et clignote a la fin du cycle.
c) Levoyant resté allume durant le cycle et clignote à la fin du cycle (mode par défaut).

MULTI MULTIZONE-S'll n'ayaspaabecoupdevaissellealaverla demicharge peutetreutilisée poureconomiserde I'eau,de I'electricite,et du détergent.Par défaut,l'appareilave lavaisselle sur tous les paniers. ZONE

DIFFÉRE-Le début du programme peut être retardé pour une période entre 1 et 12 heures.

La fonction DIFFERE ne peut pas reglee une fois le programme en cours.

NaturalDry C'est un système de sechage à convection qui ouvre automatiquement la porte pendant/après la phase de sechage pour assurer une performance de sechage exceptionnelle chaque jour. La porte s'ouvre à la température qui est sure pour les meubles de votre cuisine. Àpès avoir selectionné le programme, appuyez sur la touche TURBO et le voyant s'illumine.
P POWER CLEAN* - Grace aux jets haute pression supplémentaires, cette option fournit un lavage plus intensif et puissant dans le panier inferieur, dans la zone spécifique. Elle est recommendée pour le lavage des poèmes et des casseroles.
PASTILLE - Si vous utilisez un détergent en poudre ou liquide, cette option devrait être éteinte.

CHARGEMENT DES PANIERS

CAPACITE:14 réglages en place standards.

COMPARTIMENT A COUVERT
(example de chargement du compartmenté à couvert)

Le troisième panier a été consçu pour contenir les couverts.

PANIER SUPÉRIEUR
(exemple de chargement du panier supérieur)

Chargez la vaisselle delicata et légere: verres, tasses, soucoupes, saladiers bas.

VOLETS
PLIABLES A
POSITION
RéGLABLE

PANIER INFÉRIEUR
Pour les poèles, les couvercles, les plats, les saladiers, les couverts, etc. Les grands plats et les grands couvercs dévaient être placés sur le côte pour éviter qu'ils n'entravent le fonctionnement des bras d'aspersion.

Le panier inferieur comprend des supports rabattables qui peuvent etre place en position verticale pour charger des plaques, ou en position horizontalte (bas) pour faciliter le charge ment des casseroles et des bolds de salute.
(example de chargement du panier inférieur)

POWER CLEAN

Power Clean® utilise des jets d'eau spéciaux, situés à l'arrière de la cavité, pour laver les articles très sales avec une intensité plus élevée. Le panier inférieur comprend une zone d'espace, un support spécial qui se trouve à l'arrière du panier, qui peut être utilisé pour supporter les poèles à friré et les moules dans une position verticale, prénant ainsi moins de place.

NETTOYAGE ET ENTRETIEN

Plus d'informations dans le Guide D'utilisation Quotidienne sur le site Internet.

NETTOYER L'ENSEMBLE FILTR NETTOYER LES BRAS D'ASPERSION

Pour enlever le bras d'aspersion supérieur, tournez l'anneau de verrouillage en plastique dans le sens horaire.
Lebrasd'aspersion inférieur peut etre enlevé enle tirant vers le haut.

Si vous trouvez des objets étrangers ( comme du verre brisé, de la porcelainne, des os, des pépins de fruits, etc), enlevez-les minutieusement.

NE JAMAIS ENLEVER la protection de la pompe du cycle de lavage (détails en couleur noir) (Fig 4).

DéPANNAGE

Merci de scanner le QR code sur votre(AP)appareil pour obtenir des informations plus détaillées.

Si voit lave-vaiselle ne fonctionne pas correctement, verifiez si le probleme peut etre resolu en suivant la listede ci-apres. Pour d'autres erreurs ou problemes, contactez le Service apres-vente agree dont les coordonnées peuvent etre trouvées dans le livre de garantie. Les pieces de rechange seront disponibles pour une periode allant jusqu'a 7 ou jusqu'a 10 ans, selon les exigences specifiques du reglement.

PROBLÉMES CAUSES POSSIBLES SOLUTIONS
L'eau n'arrive pas au lave-vais-selle.L'afficheur indique : H, 6 et levoyant MARCHE/ARRÉT clignoterapidement.	L'alimentation d'eau est vide ou le robinet est fermé.Leluyau d'arrivée est plié.Lel tamis dans le tuyau d'arrivée d'eau est obstrué ; il est nécessaire de le nettoyer.
Le lave-vaissele terminé le cycle prématurémentL'afficheur indique : 15 et levoyant MARCHE/ARRÉT cligno-te rapidement.	Le tuyau de vidange est positionné trop bas ou se vide dans le système d'évacuation domestique.De l'air estprésent dans l'alimentation en eau.

Voutrouverez les documents normatifs, la documentation standard, le classement des pièces de rechange et des informa-tions supplémentaires sur les produits:

• En utilisant le QR code sur votre produit.
• En visitant notre site web docs.whirlpool.eu et parts-selfservice.whirlpool.com
• Vou puez eaglement contacter notre Service apres-vente (voir numero de tellephone dans le livret de garantie). Lorsque you contactez notre Service apres-vente, veuillez indiquer les codes figurant sur la plaque signaletique de l'appareil.

Les informations relatives au modele peuvent etre trouvees en utilisant le QR-Code figurant sur I'etiquette energetique. L'etiquette comprend eglement I'identifant du modele qui peut etre utilisé pour consulter le portail du registre sur le site https://eprel.ec.europa.eu.
