WIC 3C34 PFE S - Lava-louças WHIRLPOOL - Manual de utilização gratuito

Tipo de produto	Lava-louças embutível
Marca	Whirlpool
Modelo	WIC 3C34 PFE S
Capacidade	14 talheres
Programas	ECO, 6th Sense, Intensivo 65°, Lavagem e secagem rápida 50°, Cristal 45°, Rápido 30' 50°, Silencioso 50°, Pré-lavagem
Opções	Turbo, Multizona, Diferido, Power Clean, Pastilha, Natural Dry
Consumo de água (programa Eco)	9,5 L/ciclo
Consumo de energia (programa Eco)	0,85 kWh/ciclo
Duração do programa Eco	3 h 10 min
Amaciador de água	Integrado com regeneração por sal
Reservatório de sal	Capacidade de aproximadamente 1 kg, localizado na parte inferior da cuba
Distribuidor de líquido de enxaguamento	Enchível manualmente
Distribuidor de detergente	Compartimento principal e pré-lavagem
Sistema de secagem	Natural Dry (abertura automática da porta)
Sistema de iluminação no chão	Luz LED projetada indicando o funcionamento
Cestos	3: cesto superior, cesto inferior, compartimento para talheres (3º cesto)
Função Power Clean	Jatos de alta pressão no cesto inferior para uma zona específica
Opção Multizona	Permite lavar apenas em alguns cestos para economizar
Opção Diferido	Atraso de partida de 1 a 12 horas
Opção Turbo	Reduz a duração dos programas principais
Limpeza e manutenção	Filtros removíveis, braços aspersores desmontáveis
Disponibilidade de peças de reposição	7 a 10 anos conforme regulamento
Potência e tensão	220-240 V, 50 Hz (típico)

Perguntas frequentes - WIC 3C34 PFE S WHIRLPOOL

Como encher o reservatório de sal?

O reservatório de sal encontra-se na parte inferior da cuba. Remova o cesto inferior, desaperte a tampa no sentido anti-horário. Encha com água apenas na primeira vez, depois adicione o sal até a borda (aproximadamente 1 kg). Limpe os resíduos e aperte bem. Inicie imediatamente um ciclo de lavagem para evitar corrosão.

Qual programa escolher para louças muito sujas?

O programa Intensivo 65° é recomendado para panelas e frigideiras muito sujas. Oferece uma lavagem potente em alta temperatura.

O que fazer se o indicador de nível de sal permanecer aceso?

O indicador acende quando o reservatório de sal está vazio. Encha-o conforme indicado no manual. Se o indicador persistir após o enchimento, verifique se a tampa está bem apertada e se o sal não formou uma ponte.

Como usar a opção Pastilha?

A opção Pastilha deve ser ativada se você usar um detergente tudo-em-um (pastilha). Se usar pó ou líquido, desative esta opção para melhores resultados.

A porta do meu lava-louças abre automaticamente no final do ciclo, é normal?

Sim, é a função Natural Dry. Ela abre a porta durante ou após a fase de secagem para melhorar a secagem por convecção. É normal e seguro para os seus móveis de cozinha.

O que significa o código de erro 'H6' no display?

O código 'H6' com o indicador Ligar/Desligar piscando indica um problema de abastecimento de água. Verifique se a torneira de água está aberta, se a mangueira de entrada não está dobrada e se o filtro na mangueira não está obstruído.

Como limpar os braços aspersores?

Desmonte o braço superior girando o anel de travamento plástico no sentido horário. O braço inferior é removido puxando para cima. Limpe os orifícios com um palito e enxágue em água corrente.

Posso usar um detergente líquido comum?

Não, use apenas detergentes especialmente projetados para lava-louças. Produtos não adequados podem causar mau funcionamento ou danificar o aparelho.

Como ajustar o nível de dureza da água?

O ajuste do nível de dureza é feito através do painel de controle. Consulte o manual completo para o procedimento. O ajuste padrão é 3, adequado para dureza média.

O que fazer se o lava-louças não drenar?

Verifique se a mangueira de drenagem não está dobrada ou obstruída. Certifique-se de que o filtro não está entupido. Se o problema persistir, entre em contato com o serviço de assistência técnica.

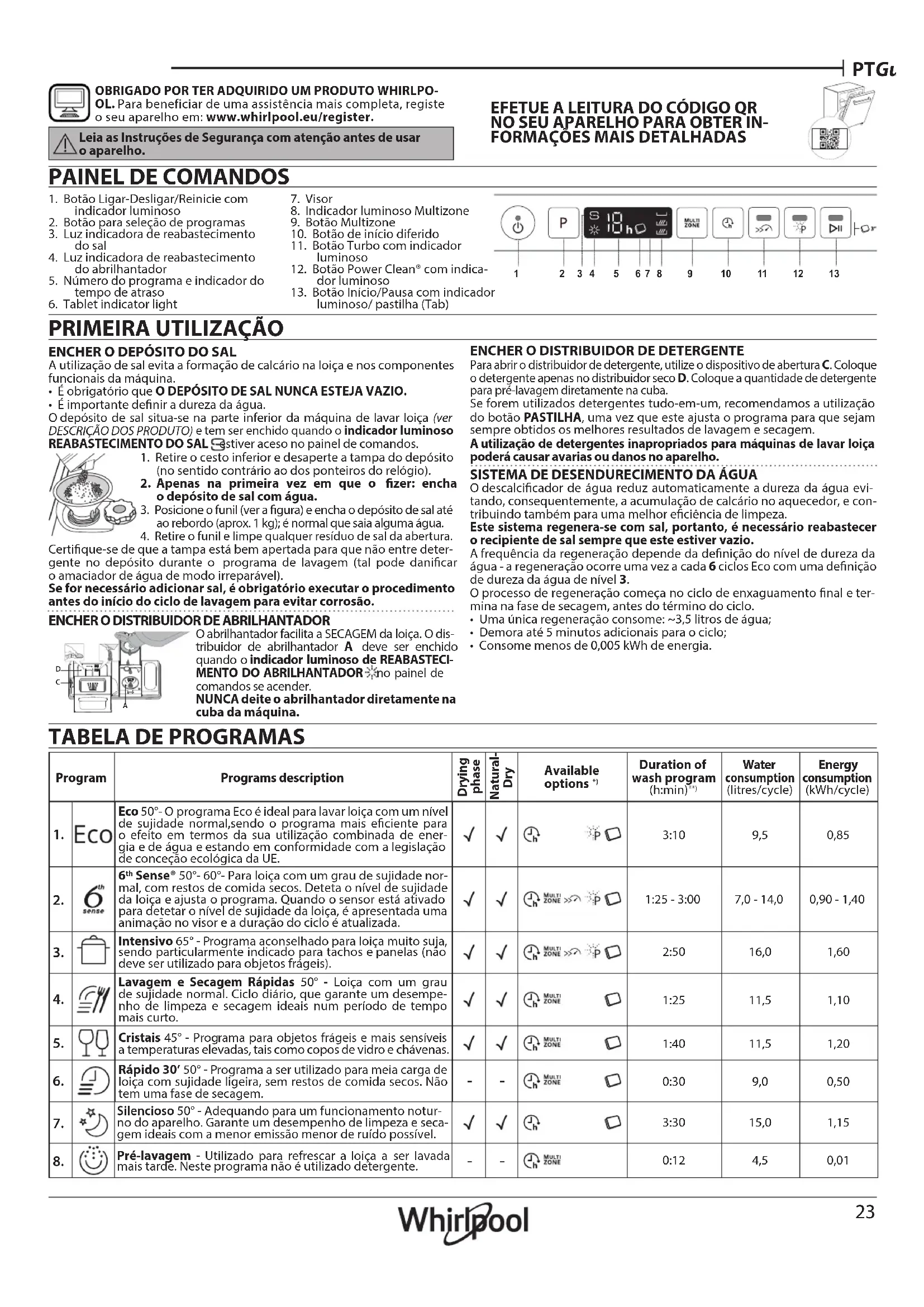

MANUAL DE UTILIZADOR WIC 3C34 PFE S WHIRLPOOL

OPCIONES Y FUNCIONES

SUJECIONES PLEGABLES CON POSICION AJUSTABLE

CESTO INFERIOR

OL. Para Beneficiar de uma assistencia mais completeness, registe

o seu aparelho em: www.whirlpool.eu/register.

Leia as Instruções de Segurarca com atençao antes de usar o aparelho.

EFETUE A LEITURA DO CÓDIGO QR NO SEU APARELHO PARA OBER INFORMAÇOES MAIS DETALHADAS

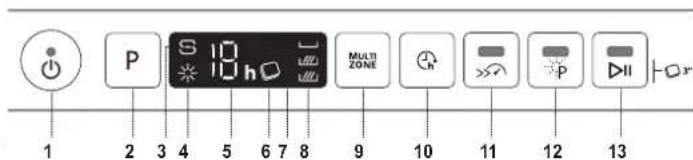

PAINEL DE COMANDOS

1. Botão Ligar-Desligar/Reinicie com indicator luminoso
2. Botão para seleção de programas
3. Luz indicadora de reabastecimento do sal
4. Luz indicadora de reabastecimento do abrilhantasor
   5.Numero do programa e indicator do tempo de atraso

5. Tablet indicator light

6. Visor

7. Indicador luminoso Multizone
8. Botão Multizone
9. Botão de ∈cio diferido
10. Botão Turbo com indicator luminoso
11. Botão Power Clean* com indicator luminoso
12. Botão Inicio/Pausa com indicator luminoso/pastilha (Tab)

PRIMEIRA UTILIZACAO

ENCHER O DEPOSITO DO SAL

Autilização de sal evita a formação de calcário na loça e nos componentes funçionais da boaquina.
- É obligatório que O DEPOSITO DE SAL NUNCA ESTEJA VAZIO.
- É importante definir a dureza da agua.
O deposito de sal situa-se na parte inferior daquina de lavar loça (ver DESCRICAO DOS PRODUTO) e tem ser enchido quando o indicator luminoso REABASTECIMENTO DO SAL estiver aceso no painei de comandos.

1. Retire o cesto inferior e desaperte a tampa do deposito (no sentido contrario ao dos ponteiros do relógio).
2. Apenas na primaira vez em que o fazer: encha o deposito de sal com agua.
3. Posizione o funil (ver a figura) e encha o deposito de sal ate ao rebordo (aprox. 1 kg); é normal que saía alguma agua.
4. Retire o funil e limpe qualquer residuo de sal da abertura.

Certifique-se de que a tampa está bem apertada para que não entree detergente no deposito durante o programa de lavagem (tal pode danificar o amaciarado de agua de modo irreparavel).

Se for necessário adiconar sal, é obligatório executar o procedimento antes do inizio do ciclo de lavagem para fazer corrosão.

ENCHER O DISTRIBUTOR DE ABRILHANTADOR

O abrilhantasor facilita a SECAGEM da loica. O distribuidor de abrilhantasor A delve ser enchido quando o indicator luminoso de REABASTECIMENTO DO ABRILHANTADOR no painei de comandos se acender.

NUNCA deite o abrilhantasor diretamente na cuba da maquina.

ENCHER O DISTRIBUTOR DE DETERGENTE

Para partir o distribuidor de detergente, utilize o dispositovo de abertura C. Coloque o detergente apenas no distribuidor seco D. Coloque a quantidade de detergente para pre-lavagem diretamente na Cuba.

Se foramutilizados detergentes todo-em-um,recomendamos autilização do botão PASTILHA, uma vez que este ajusta o programa para que sejam sempre obtidos os melhoras resultados de lavagem e secagem.

Autilização de detergentes inapropriados para máquinas de lavar loça poderá causar avarias ou danos no aparecido.

SISTEMA DE DESENDURECIMENTO DA AGUA

O descalcificado de agua reduz automaticamente a dureza da água evitando, consequently, a Accumulation de calçário no aquecedor, e contribuindo también para uma melhor eficiência de limpeza.
Este planta regenera-se com sal, portanto, é necessario reabastecer o recipiente de sal sempre que este estiver vazio.
A frequência da regeração depende da definicao do nivel de dureza da agua - a regeração ocorre uma vez a cada 6 ciclos Eco com uma definicao de dureza da agua de nivel 3.
Oprocesso de regeneracao comeca no ciclo de enchaguamento final e termina na fase de secagem,antesdo termino do ciclo.
- Umaunjica regeneracao consome: 3,5 litres de agua;
Demora até 5 Minutes adiconais para o ciclo;
- Consome menos de 0,005 kWh de energia.

LABELA DE PROGRAMAS

Program		Programs description	Drying phase	Natural Dry	Available options*	Duration of wash program (h:min)	Water consumption (litres/cycle)	Energy consumption (kWh/cycle)
1.	ECO	Eco 50°- O programa Eco é ideal para lavar loça com um niven de sujidade normal,sendo o programa mais eficiente para o efeito em termos da sua utilização combinada de energia e de água e estando em conformidade com a leição de conceção ecologica da UE.	✓	✓	P	3:10	9,5	0,85
2.	6th sense	6th Sense® 50°- 60°- Para loça com um grau de sujidade normal, com restos de comida secs. Deteta o niven de sujidade da loça e ajusta o programa. quando o sensor está atvado para detetar o niven de sujidade da loça, épresentada uma animação no visor e a duração do ciclo é atualizada.	✓	✓	MULTI ZONE > P	1:25 - 3:00	7,0 - 14,0	0,90 - 1,40
3.		Intensivo 65°- Programa aconselho para loça muito boa, sendo particularmente indicado para tachos e panelas (não deve ser Utilizzato para objetivos fragens).	✓	✓	MULTI ZONE > P	2:50	16,0	1,60
4.		Lavagem e Secagem Rápidas 50° - Loça com um grau de sujidade normal. Ciclo diário, que garante um desempenho de limpeza e secagem ideais num periodo de tempo mais curto.	✓	✓	MULTI ZONE	1:25	11,5	1,10
5.		Cristais 45° - Programa para objets fragens e mais sensíveis a temperatas elevadas, tais como copos de vidro e chávenes.	✓	✓	MULTI ZONE	1:40	11,5	1,20
6.		Rápido 30° 50°- Programa a serutildo para meia cargadela loça com sujidade ligeira, sem restos de comida secs. Não tem uma fase de secagem.	-	-	MULTI ZONE	0:30	9,0	0,50
7.		Silencioso 50° - Adequando para um funcionamento notur- no do aparelho. Garante um desempenho de limpeza e secagem ideais com a menor emissão menor de ruido possivel.	✓	✓	P	3:30	15,0	1,15
8.		Pre-lavagem - Utilizao para refrescar a loça a ser lavada mais tarde. Neste programa não éutilizando deterente.	-	-	MULTI ZONE	0:12	4,5	0,01

Os dados do programa ECO são avaliados em condições laboratoriais de acordo com a norma europeia EN 60436:2020. Notapara os Laboratorios de Ensaio: para informacoes sobre as condições do ensao comparativo EN, Solicitar ao endereço: [e-mail]

Não é necessário efetuar qualquer tipo de pré-tramento da loça antes de iniciair os programas.

*) Nem todas as opções podem ser realizadas em simultâneo.

*o values apresentados para todos os programas, a excedo do programa Eco, sao meramente indicativos. O tempo real podera variar dependendo de various fatores, tais como a temperatura e a pressao da agua de entrada, a temperatura ambiente, a quantidade de detergente, a quantidade e o tipo de cargo, o equilibrio da energia, as opções adioncais selecionadas e a calibragem do sensor. A calibragem do sensor pode augmentar a duracao do programa ate 20 min.

OPÇÖES E FUNÇÖES

Efetue a leitura do��o QR no seu aparelho para obter informacoes mais detalhadas.

E possivel selecionar diretamente a funcao OPcEs premindo o botao correspondente (ver PAINEL DE COMANDOS). Se uma opcao nao for compativel com o programa selecionado, consulta TABELA DE PROGRAMAS), o LED correspondente piscarapidamente 3 vezes e é emitido um sinai sonoro. A opcao nao sera ativada.

MULTI ZONE MULTIZONE - Se a cargo de loça a lavar está reduzida poderá serutili-zo programa de meia cargo para poupar água, eletricidade e detergente. Por pre-definção, aquiresa lva a loça em todos os cestos.

INICIO DIFERIDO - A hora de inicio do programa poderá ser atradas num periodo entre 1 e 12 horas.
Não é possível definir a função de início diferido(before do um ciclo de lavagem ter começado.
TURBO - é possévil'utilizar esta opção para reduzir a duração dos programas principales, mantendo osleasedesempenho em termos de lavagem e de secagem.
p POWERCLEAN* -Gracias aos jatos de potencia suplementar, esta opao permite uma lavagem mais intensa e rigorosa no cesto inferior, na area especifica.
PASTILHA (Tab) - Se utilizes detergente liquido ou em po, esta opção deve estar desativada.

INDICADOR DE OPERACION - Um indicator luminoso LED projetado no chao indica que a boaquina de lavar loça está em funcaoamento. E posivel selecionar um dos segunteiros modos de funcaoamento:

a) Funcao desativada.
b) Quando o ciclo começa, a o indicator luminoso acende-se durante elesculos, mantendo-se apagado durante o ciclo e ficando intermitente no final do mesmo.
c) O indicator luminoso mantém-se acaso durante o ciclo e fica intermitente no final do mesmo (modo pré-definido).

NaturalDry é composto por umsystema de secagem por convecção que abre automaticamente a porta durante/após o ciclo de secagem, de forma a garantir um excellente desempinho de secagem diariamente. A porta abre-se apenas quando detetar a temperatura segura ou suficiente para os seuicos meiros de cozinha,leoque não pode ser aberta com a opção TURBO ativada.

CARREGAR OS CESTOS

CAPACIDADE: 14 talheres padrao

CESTO DOS TALHERES
(exemplo de energia no cesto dos talheres)

O terreiro cesto foi concebido para colocar os talheres

CESTO SUPERIOR
(exemplo de energia no cesto superior)

Carregue neste cesto a loica fragil e leve: copos, chavenas, pires, tigelas.

ABAS DOBRÁ-VEIS COM POSICÇÃO AJUSTÁ-VEL

CESTO INFERIOR

Para tachos, tampas, pratos, saladeiras, talheres, etc.. Os pratos e as tampas grandes devem ser colocados dos lados, a fim de evaporar interferencias com o braco espesor.

O cesto inferior tem suportes rebateis, que podem ser realizados numa posicao vertical para colocar pratos ou numa posicao horizontal (inferior) para colocar fácilmente tachos ou saladeiras.

(exemplo de energia para o cesto inferior)

POWER CLEAN

A funcão Power Clean utilizes jatos de água especialis situados na parte traseira da cuba para lavar os objetivos mais sujos com maior intensidade. O cesto inferior tem uma zona de espoço adicional, um suporte especial de puxar na parte traseira do cesto que pode serutilrado para o suporte de frigideiras ou para os tabuleiros de forno na posicao vertical, ou que permite que ocupem menos espoço.

Colocando os tachos/panelas voltados para o componente Power Clean, ative a funcao POWER CLEAN no painel.

LIMPEZA E MANUTENÇA O

Poderarcontrar mais informacoes no Guia De Referencia existente no website.

LIMPAR O CONJUNTO DE FILTROS LIMPAR OS BRAÇOS ASPERSORES

Caso encontrar quaisquer objetos estranhos (tais como vidros e porcelainas partidos, ossos de comida, sementes de frutos, etc.) remove-os cuidadosamente.

NUNCA RETIRE a proteção da bomba do ciclo de lavagem (elemento preto) (Fig. 4).

ParaRARir o braço aspersor superior, rode o anel de bloqueio de plastico no sentido dos ponteiros do relógio.

É possél remover o braço aspersor inferior puxando-o para cima.

RESOLUÇÃO DE PROBLEMAS

Efetue a leitura do��o QR no seu aparelho para obter informacoes mais detailhadas.

Cas o a ma quina de lavar loica nao funcione corretamente, verifique se congue resolver o problema atraves das soluções apresentadas na lista que se segue. Paraculos erros ou problemas, entre em contacto com o Servico de Pós-vesta Autorizado, cujos detalhes de contacto podem serencionados no livrete da garantia. Aspeças sobressalentes estarao disponiveis por um periodo de até 7 ou até 10 anos, de acordo com os requisitos espécicos do Regulamento.

PROBLEMAS CAUSAS POSSEIS SOLUÇões
Aária de lavar loça não se enche de água. O visor apareço: H, 6 e o LED LIGAR/DESLIGAR piscá rapidamente	Não há abastecimento de água ou a torreira está fechada.	Certificado-se de que háágua ou que a torreira está aberta.
	A mangueira da entrada está dobrada.	Certificado-se de que a mangueira de entrada não está dobrada (ver INSTAGLACÇÃO), volta a programar a maiorina e reinicicialize-a.
	O FILTER da mangueira de entrada de água está obstruindo; é necessário limpa-lo.	Depois de efetuar a verificação e a limpeza, desliegue a maiorina de lavar loça, voltê a ligá-la e reiniciei um novo programa.
Aária de lavar loça termina o ciclo prematuramente. O visor apareço: 15 e o LED LIGAR/DESLIGAR piscá rapidamente	Drene a mangueira que está posicionada demasão em boa ou drene para o seuSYSTEMA de esgoto dométrico.	Verifique se a extremidade da mangueira de trenagem está colocada à al-tura correta (consulate INSTALACÇÃO). Verifique se existe um sifão noSYSTEMA de esgoto dométrico, instale a valvula de admissão de ar, se necessário.
	Existe ar no abastecimento de água.	Verifique se existem fugas de água ou outros problemas quecause m a entrada de ar.

Asloticas da empsa,documentao padra,encomenda de peas sobresselentes e informacoes adionais sobre o produitsoperado ser consultadas em:

• Utilize o documento QR no seu produits.
• Visitando a{nossa páginaweb docs.whirlpool.eu e parts-selfservice.whirlpool.com
• Em alternativa, contacte o,isso Servico Pós-vesta (atraves do numero de telephone contido no livre da garantia). Ao contactar o,isso Servico Pós-Venda,indique os@cuidos fornecidos na placad identificacao do seu produto.

A informação relativa ao Modelo pode ser obtida utilizing o documento QR indicado na etiqueta energetica. A etiqueta inclui tambem o identificador do Modelo, que pode ser utilizado para consulutar o portal de registro em https://eprel.ec.europa.eu.

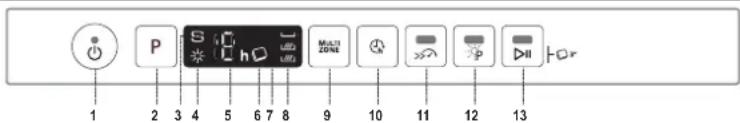

OVLÁDACÍ PANEL

1. Kontrolka vypinača Zap.-Vyp./ Resetovanie
2. Tlaucidlo na volbu programu
3. Kontrolka Doplinit sol
4. Kontrolka Doplinit lestidlo
5. Císlo programu a indicatorcasu onesko

renia

1. Kontrolka Tableta (Tab)
2. Displej

1. Kontrolka Multizone
2. Tlačidlo Multizone

3. Tlacidlo posunutia startu

4. Tlačidlo Turbo s kontrolkou

5. Tlačidlo Power Clean's kontrolkou
6. Tlacidlo Start/Pauza s kontrlou/ Tableta (Tab)

PRVÉPOUZITIE

PLNENIE ZASOBNIKA SOLI
