MANUAL DE USUARIO WIC 3C34 PFE S WHIRLPOOL

El uso de sal evita la formación de INCRUSTACIONES DE CAL en la vajilla yen los componentes funcionales de la máquina.

• Es obligatorio que EL DEPÓSITO DE SAL NO ESTÉ NUNCA VACÍO.

• Es importante ajustar la dureza del agu El depósito de sal se ubica en la parte inferior del lavavajillas (consulte DES- CRIPCIÓN DEL PRODUCTO) yse debe rellenar cuando el indicador de RE- CARGA DE SAL del panel de control se encienda.

1. Retire la bandeja inferior ydesenrosque el tapón del

depósito (en sentido antihorario).

2. Pasos aseguir solo la primera vez: llene el depósi-

3. Coloque el embudo (véase la gura) yllene el depósito de

sal hasta el borde (aproximadamente 1 kg); puede derra- marse un poco de agua.

4. Retire el embudo ylimpie cualquier residuo de sal del oricio.

Asegúrese de que el tapón esté bien cerrado, de modo que el detergente no pue- da entrar en el depósito durante el programa de lavado (esto podría estropear irre- misiblemente el ablandador del agua). Siempre que necesite añadir sal, es obligatorio completar el procedimiento antes del inicio del ciclo de lavado para evitar la corrosión.

LLENADO DEL DISPENSADOR DEL ABRILLANTADOR

El abrillantador facilita el SECADO de la vaji- lla. El dispensador de abrillantador Ase debe rellenar cuando el indicador luminoso ABRI- LLANTADOR del panel de control se en- cienda. NUNCA eche el abrillantador directamente en la cuba.

Para abrir el dispensador de detergente utilice el mecanismo de apertura C. Introduzca el detergente solo en el dispensador D seco. Eche la cantidad de detergente para el prelavado directamente dentro de la cuba. Si se utilizan detergentes todo en uno, recomendamos usar el botón de PASTILLAS, ya que ajusta el programa de tal modo que siempre se consi- gan los mejores resultados de lavado ysecado El uso de detergente no diseñado para lavavajillas puede provocar fallos de funcionamiento odaños en el aparato.

SISTEMA DE ABLANDAMIENTO DE AGUA

El ablandador del agua reduce automáticamente la dureza del agua, evitando así la acumulación de incrustaciones en el calentador ypermitiendo también una mayor eciencia del lavado. Este sistema se regenera con sal, por lo que es necesario rellenar el depósito de sal cuando está vacío. La frecuencia de la regeneración depende del ajuste del nivel de dureza del agua. La regeneración se produce una vez cada 6 ciclos Eco con la dureza del agua ajustada en el nivel 3. El proceso de regeneración comienza en el aclarado nal y termina en la fase de secado, antes de que termine el ciclo.

• Una regeneración consume: ~3,5l de agua;

• Añade hasta 5 minutos adicionales al ciclo;

• Consume menos de 0,005kWh de energía.

PRIMER USO Antes de usar el electrodoméstico, lea atentamente las Instruc- ciones de seguridad.

RATO PARA OBTENER INFORMACIÓN

GRACIAS POR COMPRAR UN PRODUCTO WHIRLPOOL. Si desea recibir un servicio más completo, registre su aparato en: www.whirlpool.eu/register

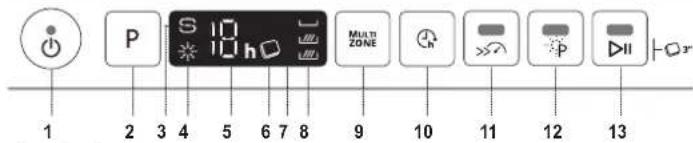

1. Botón de Encender-Apagar / Reset con

2. Botón de selección de programas

3. Indicador luminoso de recarga de sal

4. Indicador luminoso de recarga de abrillan-

5. Indicador luminoso de número de programa y

6. Indicador luminoso de Pastillas (Tab)

8. Indicador luminoso de

10. Botón de aplazamiento

11. Botón de Turbo con indi-

12. Botón Power Clean® con indicador luminoso

13. Botón de Inicio/Pausa con indicador luminoso/ Pastillas (Tab)

Programma Descripción de programas Faza suszenia Natural- Dry Opciones disponibles

Duración del programa de lavado (h:min)

Consumo de agua (litros/ciclo) Consumo de energía (kWh/ciclo)

Eco 50°- Eprograma Eco es adecuado para lavar utensilios con suciedad normal, para este uso es el programa más eciente en términos de consumo combinado de energía yagua, yse utiliza para valorar el cumplimiento con la legis- lación de Ecodiseño de la UE. 3:10 9,5 0,85

Sense® 50°-60° - Para vajilla con suciedad normal con re- siduos de comida secos. Detecta el nivel de suciedad en la vajilla yajusta el programa según proceda. Cuando el sensor está detectando el nivel de suciedad, aparece una animación en la pantalla yse actualiza la duración del ciclo. 1:25 - 3:00 7,0 - 14,0 0,90 - 1,40

Intensivo 65° - Programa recomendado para vajilla muy su- cia, en especial para ollas osartenes (no se debe utilizar para artículos delicados). 2:50 16,0 1,60

Lavado ysecado rápido 50° - Vajilla con suciedad normal. Ciclo diario que garantiza un rendimiento de limpieza yseca- do óptimos en poco tiempo. 1:25 11,5 1,10

Cristal 45° - Programa para artículos delicados, que son más sensibles alas temperaturas altas, por ejemplo vasos ytazas. 1:40 11,5 1,20

Rápido 30’ 50° - Programa recomendado para media carga de va- jilla poco sucia sin restos de comida secos. No tiene fase de secado.

Silencioso 50° - Adecuado para hacer funcionar el aparato de noche. Garantiza una limpieza y un secado óptimos con las más bajas emisiones de ruido. 3:30 15,0 1,15

Prelavado - Se utiliza para remojar la vajilla que planea lavar más tarde. Con este programa no se debe utilizar detergente.

0:12 4,5 0,0110 Guía RápidaES LIMPIEZA YMANTENIMIENTO Obtenga más información en la Guía De Referencia Diaria del sitio web. LIMPIEZA DEL CONJUNTO DE FILTRADO LIMPIEZA DE LOS BRAZOS ASPERSORES

Si encuentra objetos extraños (como cristales rotos, porcelana, huesos, semillas, etc.) retírelos con cuidado. NO RETIRE NUNCA la protección de la bomba del ciclo de lavado (detalle negro) (Fig 4). Para extraer el brazo aspersor superior, gire el anillo de cierre de plástico hacia la derecha. El brazo aspersor inferior se puede desmontar ejerciendo presión hacia arriba. APLAZAMIENTO - La hora de inicio del programa se puede retrasar un periodo de tiempo de entre 1 y 12 horas. La función de APLAZAMIENTO no puede congurarse una vez iniciado el ciclo. PASTILLAS - Si utiliza detergente en polvo olíquido, esta opción debe estar desactivada. OPCIONES YFUNCIONES Escanee el código QR de su aparato para obtener información más detallada Las OPCIONES se pueden seleccionar directamente pulsando el botón correspondiente (consulte PANEL DE CONTROL). Si una opción no es compatible con el pro- grama seleccionado (consulte TABLA DE PROGRAMAS), el led correspondiente parpadea rápidamente 3 veces ysuenan unos pitidos. La opción no se habilitará. Los datos del programa ECO se miden bajo condiciones de laboratorio de conformidad con la Norma europea EN 60436:2020. Nota para los laboratorios de pruebas: para obtener información detallada sobre las condiciones de la prueba comparativa EN, escribir ala siguiente dirección: dw_test_support@whirlpool.com No es necesario ningún tratamiento previo de la vajilla antes de ninguno de los programas. *) No todas las opciones se pueden utilizar simultáneamente. **) Los valores indicados para los programas distintos al programa Eco son indicativos. El tiempo real puede variar dependiendo de muchos factores como la temperatura yla presión del agua de entrada, la temperatura ambiente, la cantidad de detergente, la cantidad yel tipo de carga, la colocación de la carga, las opciones adicionales seleccionadas yla calibración del sensor. La calibración del sensor.puede incrementar la duración del programa hasta 20 min.

LLENADO DEL LAVAVAJILLAS

CAPACIDAD: 14 ajustes de servicios estándar MULTIZONE - Si no hay que lavar mucha vajilla, se puede utilizar una media carga para ahorrar agua, electricidad ydetergente. Por defecto, el aparato lava la vajilla de todas las bandejas. POWER CLEAN - Gracias a los chorros suplementarios, esta opción proporciona una limpieza más intensa y enérgica en el cesto inferior, en el área especíca. Esta opción se recomienda para lavar ollas y cacerolas. INDICADOR DE OPERACIÓN - Una luz LED se proyecta en el suelo para indicar que el lavavajillas está en funcionamiento. Se puede seleccionar uno de los siguientes modos de funcionamiento: a) Función desactivada. b) Cuando el ciclo se inicia la luz se apaga durante unos segundos, se mantiene apagada durante el ciclo y parpadea al nal del ciclo. c) La luz se mantiene encendida durante el ciclo y parpadea al nal del ciclo (modo por defecto). NaturalDry es un sistema de secado por convección que abre la puerta automáticamente durante/después de la fase de secado para garantizar un rendimiento excepcional y regular del secado. La puerta se abre a una temperatura segura para los muebles de cocina. Por lo tanto, la puerta no se abre si se elige la función TURBO. TURBO - Esta opción se puede utilizar para reducir la duración de los programas principales manteniendo los mismos niveles de rendimiento del lavado y el secado. BANDEJA PARA CUBIERTOS (ejemplo de carga para la bandeja para cubiertos) La tercera bandeja está di- señada para alojar los. CESTO SUPERIOR (ejemplo de carga para la bandeja superior) Cargue la vajilla delicada y ligera: vasos, tazas, platos, ensaladeras bajas. SUJECIONES PLEGABLES CON POSICIÓN AJUSTABLE CESTO INFERIOR Para ollas, tapas, platos, ensaladeras, cuber- tería, etc. Se recomienda colocar las bandejas y tapas grandes en los laterales para evitar in- terferencias con el brazo aspersor. La bandeja inferior tiene unos soportes de- splegables que se pueden utilizar en posi- ción vertical cuando se coloquen platos o en posición horizontal (más baja) para cargar cacerolas y ensaladeras fácilmente. (ejemplo de carga para la bandeja inferior) POWER CLEAN PowerClean® utiliza los chorros de agua especiales de la parte posterior del interior del lavavajillas para limpiar mejor los utensilios muy sucios. La bandeja inferior tiene una Zona espaciosa, un soporte extensible especial que se puede utilizar para mantener sartenes o moldes en posición verti- cal, para que ocupen menos espacio. Hay que colocar las ollas cacerolas mirando el componente Power Clean® y activar POWER CLEAN® en el panel.ESGuía Rápida

PROBLEMAS CAUSAS POSIBLES SOLUCIONES

El lavavajillas no se llena de agua. El led de H, 6 y de Encendido/Apa- gado parpadea rápidamenteNo hay entrada de agua o el grifo está cerrado. Compruebe que haya suministro de agua o que el grifo esté abierto.La manguera de entrada está doblada. Asegúrese de que la manguera de entrada no esté doblada (consulte INSTALACIÓN) vuelva a programar el lavavajillas y reinicie.El tamiz de la manguera de entrada está obstrui-do; hay que limpiarlo.Una vez comprobado y limpiado, apague y encienda el lavavajillas y reinicie un nuevo programa.El lavavajillas naliza el ciclo de forma prematura. El led de 15 y Encendido/Apagado parpadea rápidamenteEl tubo de desagüe está demasiado bajo o bloqu-ea el sistema de desagüe de la casa.Compruebe si el extremo del tubo de desagüe está colocado a la altura correcta (consulte INSTALACIÓN).Compruebe si está obstruyendo el sistema de desagüe de la casa e instale una válvula de entrada de aire si es necesario.Aire en el suministro de agua.Compruebe que el suministro de agua no tenga fugas o defectos que dejen entrar aire.

RESOLUCIÓN DE PROBLEMAS

Escanee el código QR de su aparato para obtener información más detallada. Puede consultar los reglamentos, la documentación estándar, así como pedir piezas de repuesto, mediante alguna de las siguientes formas:

• Utilizar el código QR en su producto.

• Visitando nuestra página web docs.whirlpool.eu yparts-selfservice.whirlpool.com

• También puede, ponerse en contacto con nuestro Servicio postventa (Consulte el número de teléfono en el folleto de la garantía). Cuando se ponga en contacto con nuestro Servicio Postventa, deberá indicar los códigos que guran en la placa de características de su producto. La información del modelo puede consultarse através del código QR de la etiqueta energética. La etiqueta también contiene el identicador del modelo que puede usarse para consultar el portal del registro en https://eprel.ec.europa.eu

Si su lavavajillas no funciona correctamente, compruebe si el problema se puede resolver revisando la siguiente lista. En caso de errores o problemas, póngase en contacto con nuestro Servicio Postventa, cuyos detalles de contacto puede encontrar en el folleto de la garantía. Las piezas de repuesto estarán disponibles por un período de hasta 7 o hasta 10 años, de acuerdo con los requisitos especícos del Reglamento.
