MODE D'EMPLOI ELPMBC02 EPSON

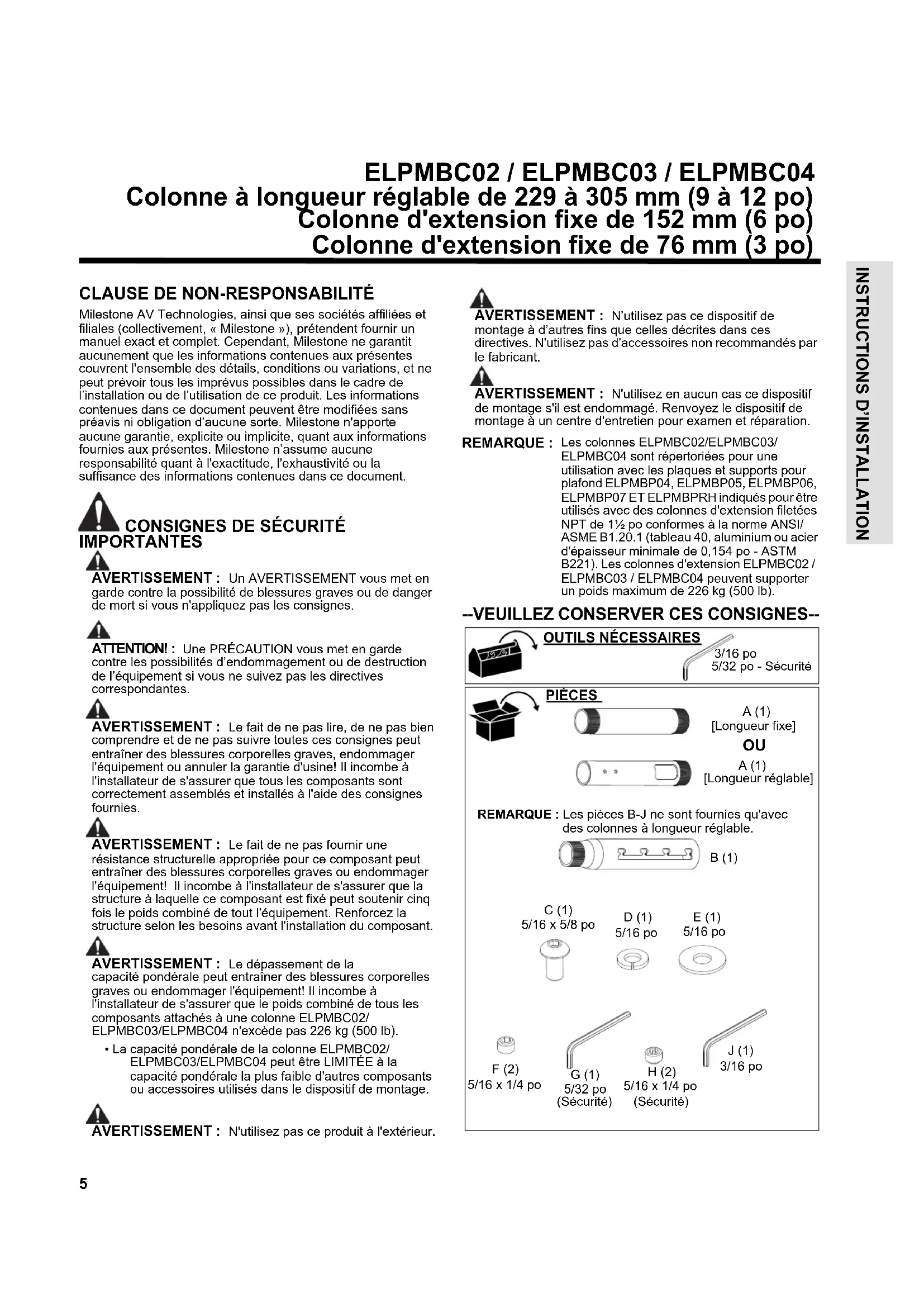

Colonne à longueur réglable de 229 à 305 mm (9 à 12 po) Colonne d'extension fixe de 152 mm (6 po) Colonne d'extension fixe de 76 mm (3 po)

CLAUSE DE NON-RESPONSABILITÉ

Milestone AV Technologies, ainsi que ses sociétés affiliées et filiales (collectivement, « Milestone »), prétendent fournir un manuel exact et complet. Cependant, Milestone ne garantit aucunement que les informations contenues aux présentes couvrent l'ensemble des détails, conditions ou variations, et ne peut prévoir tous les imprévus possibles dans le cadre de l’installation ou de l’utilisation de ce produit. Les informations contenues dans ce document peuvent être modifiées sans préavis ni obligation d’aucune sorte. Milestone n'apporte aucune garantie, explicite ou implicite, quant aux informations fournies aux présentes. Milestone n’assume aucune responsabilité quant à l'exactitude, l'exhaustivité ou la suffisance des informations contenues dans ce document.

garde contre la possibilité de blessures graves ou de danger de mort si vous n'appliquez pas les consignes. ATTENTION! : Une PRÉCAUTION vous met en garde contre les possibilités d’endommagement ou de destruction de l’équipement si vous ne suivez pas les directives correspondantes.

AVERTISSEMENT : Le fait de ne pas lire, de ne pas bien

comprendre et de ne pas suivre toutes ces consignes peut entraîner des blessures corporelles graves, endommager l'équipement ou annuler la garantie d'usine! Il incombe à l'installateur de s'assurer que tous les composants sont correctement assemblés et installés à l'aide des consignes fournies.

AVERTISSEMENT : Le fait de ne pas fournir une

résistance structurelle appropriée pour ce composant peut entraîner des blessures corporelles graves ou endommager l'équipement! Il incombe à l'installateur de s'assurer que la structure à laquelle ce composant est fixé peut soutenir cinq fois le poids combiné de tout l'équipement. Renforcez la structure selon les besoins avant l'installation du composant.

AVERTISSEMENT : Le dépassement de la

capacité pondérale peut entraîner des blessures corporelles graves ou endommager l'équipement! Il incombe à l'installateur de s'assurer que le poids combiné de tous les composants attachés à une colonne ELPMBC02/ ELPMBC03/ELPMBC04 n'excède pas 226 kg (500 lb).

• La capacité pondérale de la colonne ELPMBC02/ ELPMBC03/ELPMBC04 peut être LIMITÉE à la capacité pondérale la plus faible d'autres composants ou accessoires utilisés dans le dispositif de montage.

AVERTISSEMENT : N'utilisez pas ce produit à l'extérieur.

AVERTISSEMENT : N’utilisez pas ce dispositif de

montage à d’autres fins que celles décrites dans ces directives. N'utilisez pas d'accessoires non recommandés par le fabricant.

AVERTISSEMENT : N'utilisez en aucun cas ce dispositif

de montage s'il est endommagé. Renvoyez le dispositif de montage à un centre d'entretien pour examen et réparation. REMARQUE : Les colonnes ELPMBC02/ELPMBC03/ ELPMBC04 sont répertoriées pour une utilisation avec les plaques et supports pour plafond ELPMBP04, ELPMBP05, ELPMBP06, ELPMBP07 ET ELPMBPRH indiqués pour être utilisés avec des colonnes d'extension filetées NPT de 1½ po conformes à la norme ANSI/ ASME B1.20.1 (tableau 40, aluminium ou acier d'épaisseur minimale de 0,154 po - ASTM B221). Les colonnes d'extension ELPMBC02 / ELPMBC03 / ELPMBC04 peuvent supporter un poids maximum de 226 kg (500 lb).

5/32 po - Sécurité 3/16 po PIÈCES [Longueur réglable] A (1) [Longueur fixe]

B (1) C (1) D (1) E (1) F (2) H (2) (Sécurité) G (1) A (1) (Sécurité) J (1) REMARQUE : Les pièces B-J ne sont fournies qu'avec des colonnes à longueur réglable. 5/16 x 5/8 po 5/16 po 5/16 po 5/16 x 1/4 po 5/32 po 5/16 x 1/4 po 3/16 po INSTRUCTIONS D’INSTALLATIONInstructions d'installation

IMPORTANT! : La procédure suivante suppose que la plaque/le support d'adaptation pour plafond (non inclus) ont été correctement installés conformément aux instructions fournies. REMARQUE : Utilisation prévue avec des accessoires et supports Chief.

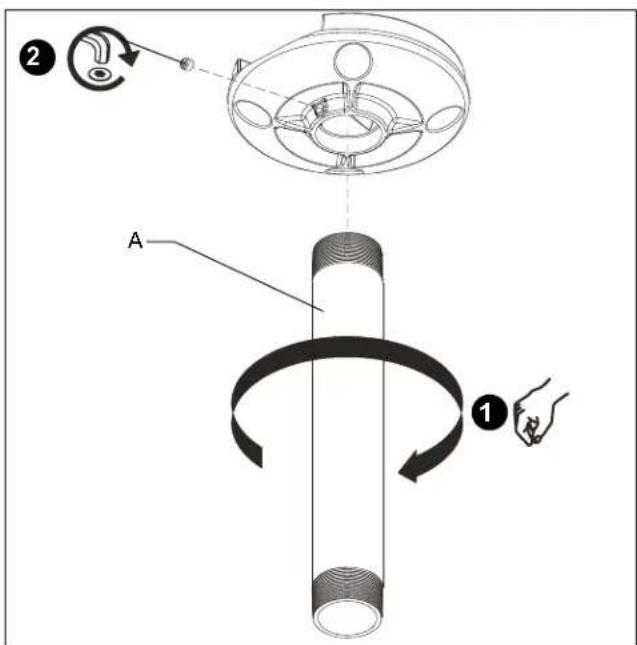

1. Insérez la colonne filetée NPT de 1½ po (A) dans la plaque/

l'adaptateur (voir Figure 1). Serrez fermement la colonne.

• Assurez-vous que la colonne (A) est insérée dans la plaque/l'adaptateur sur quatre filetages complets. Figure 1

2. Fixez la colonne (A) en serrant la vis de pression dans la

plaque/l'adaptateur (voir Figure 1). REMARQUE : Clé hexagonale et vis de pression fournies avec la plaque/l'adaptateur.

AVERTISSEMENT : Le dépassement de la

capacité pondérale peut entraîner des blessures corporelles graves ou endommager l'équipement! Il incombe à l'installateur de s'assurer que le poids combiné de tous les composants attachés aux colonnes ELPMBC02/ELPMBC03/ ELPMBC04 n'excède pas 226 kg (500 lb).

• La capacité pondérale des colonnes ELPMBC02/ ELPMBC03/ELPMBC04 peut être LIMITÉE à la capacité pondérale la plus faible d'autres composants ou accessoires utilisés dans le dispositif de montage.

3. Installez et fixez le support pour projecteur/écran (non

inclus) sur l'extrémité inférieure de la colonne (A) conformément aux instructions fournies.

COLONNE D'EXTENSION À LONGUEUR

RÉGLABLE IMPORTANT! : La procédure suivante suppose que la plaque/le support d'adaptation pour plafond (non inclus) ont été correctement installés conformément aux instructions fournies. REMARQUE : Utilisation prévue avec des accessoires et supports Chief.

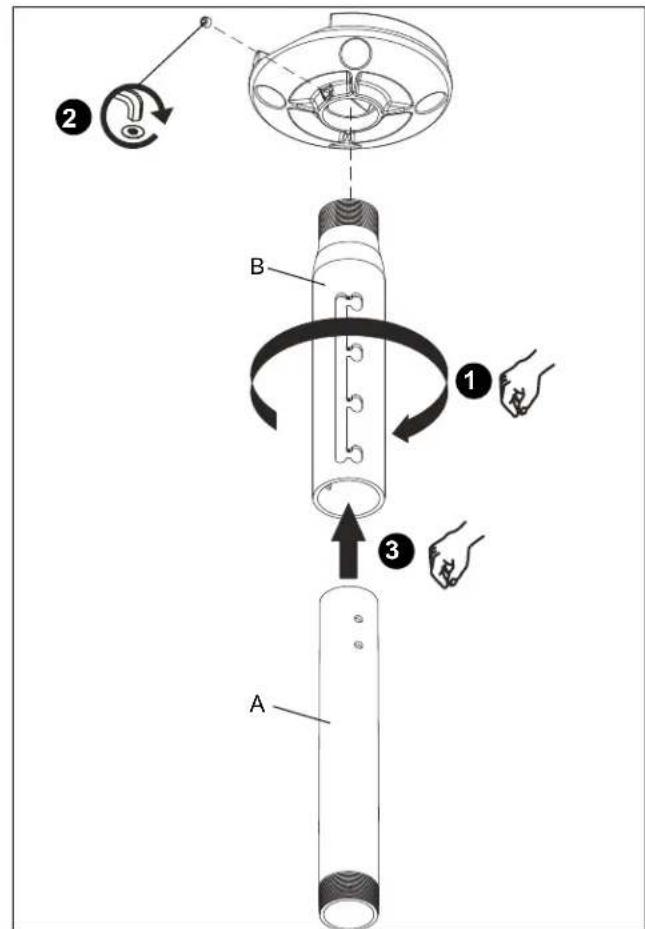

1. Insérez la colonne filetée NPT de 1½ po (A ou B selon le

cas) dans la plaque/l'adaptateur (voir Figure 2). Serrez fermement la colonne.

• Assurez-vous que la colonne (A ou B selon le cas) est vissée dans la plaque/l'adaptateur sur quatre filetages complets. Figure 2

2. Fixez la colonne (A ou B selon le cas) en serrant la vis de

pression dans la plaque/l'adaptateur (voir Figure 2). REMARQUE : Clé hexagonale et vis de pression fournies avec la plaque/l'adaptateur.

3. Installez la colonne d'accouplement (A ou B selon le cas)

3Instructions d'installation

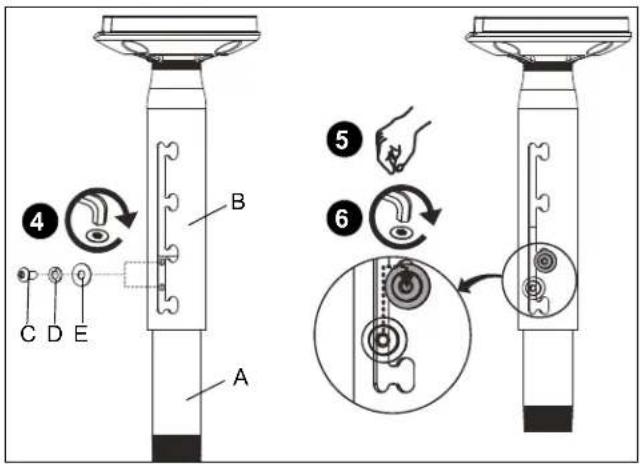

4. À l'aide de la clé (J), insérez sans serrer la vis (C) à travers

la rondelle frein (D), la rondelle plate (E) et la colonne extérieure (B) dans le trou de réglage de la colonne intérieure (A) (voir Figure 3). REMARQUE : Les colonnes de 6 po de long ou plus sont munies de deux trous de réglage. L'un des deux trous peut être utilisé pour effectuer des réglages par incréments de 25,4 mm (1 po). Figure 3

5. Réglez la colonne (A ou B, selon le cas) à la longueur

souhaitée, puis appliquez une rotation et bloquez-la en position (voir Figure 3). REMARQUE : N'importe quelle fente de blocage peut être utilisée pour effectuer des réglages par incréments de 50,8 mm (2 po).

6. Serrez la vis (C) à l'aide de la clé (J) (voir Figure 3).

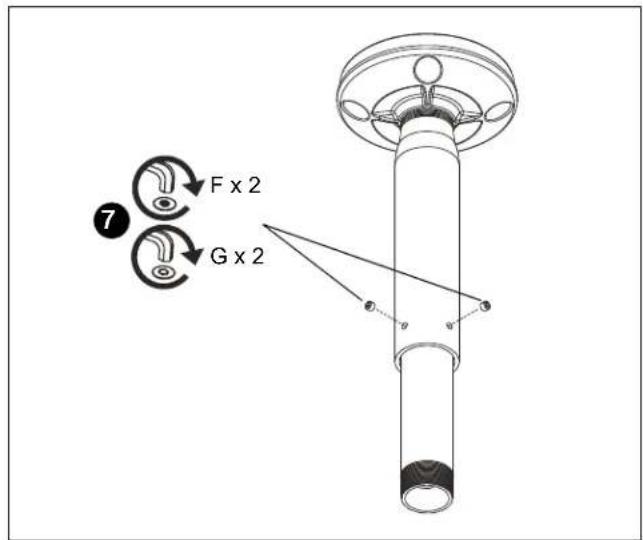

7. Insérez et serrez les vis de pression (standard [F] ou de

fixation [G], au choix) à l'aide de la clé (J) (voir Figure 4). Figure 4

8. Installez et fixez le support pour projecteur/écran (non

inclus) sur l'extrémité inférieure de la colonne (A ou B selon le cas) conformément aux instructions fournies.

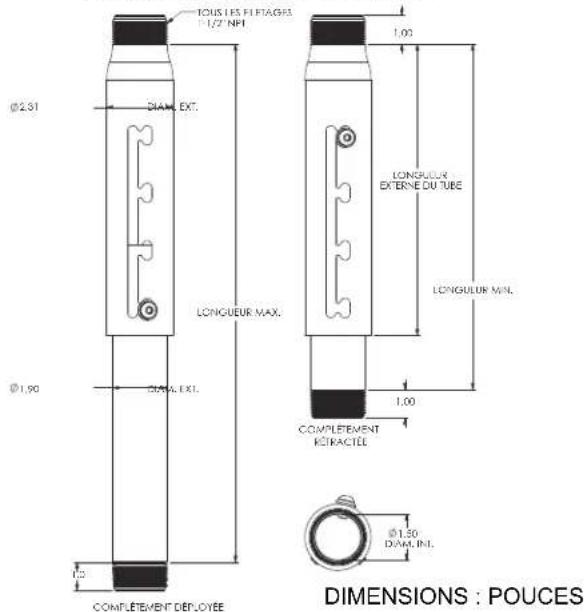

1,50 DIAM. INT. LONGUEUR 1,0 LONGUEUR MAX. LONGUEUR MIN. DIMENSIONS Colonne à longueur fixe Colonne à longueur réglable DIMENSIONS : POUCESFabriqué par : Milestone AV Technologies Adresse : 6436 City West Parkway, Eden Prairie, MN 55344 Téléphone : 800.582.6480 Télécopieur : 877.894.6918 Courriel : info@milestone.com (Assistance technique de 7h00 à 19h00 HNC) www.milestone.com 8800-002773 Rév01 09/15 Instructions d'installation Distribué par : Epson America, Inc. 3840 Kilroy Airport Way Long Beach, CA 90806
