Type de produit	Lecteur CD changeur (100 disques)
Marque	Denon
Modèle	DCM5001
Capacité de disques	100 CD (chargeur vertical à casier)
Connexion en boucle	Jusqu'à 5 unités (600 CD maximum) avec unité principale DCM-5000
Zones de sortie	Double zone (zone 1 et zone 2) avec signaux séparés possibles
Fonctions spéciales	Lecture aléatoire, lecture continue, fondu enchaîné (cross fade), compatibilité CD-TEXT, traitement HDCD et AL24 (via DCM-5000)
Sorties audio analogiques	2 canaux (L/R), niveau 2,0 V
Sortie numérique	Coaxiale (0,5 Vc-c, 75 Ω)
Réponse en fréquence	2 – 20 000 Hz
Rapport signal/bruit	100 dB
Distorsion harmonique	0,008 % (1 kHz)
Alimentation	CA 120 V, 60 Hz (modèles nord-américains)
Consommation	42 W
Dimensions (L × H × P)	434 × 243 × 474,5 mm
Poids	16,2 kg
Entretien et nettoyage	Nettoyer les CD avec un chiffon doux et sec. Ne pas utiliser de benzène ou diluant.
Sécurité	Débrancher l'alimentation avant déplacement. Éviter températures élevées. Ne pas insérer d'objets dans l'appareil.
Accessoires fournis	Notice d'utilisation, garantie, câbles de connexion (audio, coax, contrôle)

FOIRE AUX QUESTIONS - DCM5001 DENON

Comment charger les disques dans le DCM5001 ?

Appuyez sur DOOR OPEN pour ouvrir la trappe avant, puis sur EJECT pour déverrouiller le casier. Tirez le casier vers vous, insérez les CD avec l'étiquette tournée vers l'arrière, puis poussez le casier jusqu'au déclic et refermez la trappe.

Puis-je connecter plusieurs DCM5001 ensemble ?

Oui, jusqu'à cinq DCM5001 peuvent être connectés en boucle (daisy chain) avec un DCM-5000 comme unité principale. Chaque sous-unité doit avoir un réglage de commutateur de mode spécifique (ID de 0001 à 0101).

Que faire si le lecteur ne démarre pas en lecture autonome ?

Vérifiez d'abord si un CD est inséré et qu'il n'est pas sale ou rayé. Assurez-vous que les commutateurs de mode sur le panneau arrière sont correctement réglés pour le mode de lecture souhaité.

Comment régler les commutateurs de mode pour une utilisation en boucle ?

Reportez-vous au tableau de la notice : l'unité principale (DCM-5000) doit être configurée avec SW1=1, SW2=0, SW3=0, SW4=0. Les sous-unités DCM5001 reçoivent des réglages croissants (ex : 1ère sous-unité : 0,0,0,1).

Quels types de CD sont compatibles ?

Seuls les CD audio de 12 cm portant le logo compact disc sont compatibles. Les CD de forme spéciale (cœur, octogonaux) et les CD de 8 cm (même avec adaptateur) sont interdits.

Comment nettoyer les disques compacts ?

Essuyez délicatement avec un chiffon doux et sec du centre vers le bord. N'utilisez jamais de benzène, diluant, produit antistatique ou chiffon silicone.

Que signifie le code d'erreur 'Error 0 80 000' ?

Ce code indique un problème dans la connexion en boucle. Éteignez toutes les unités, vérifiez que les câbles de contrôle et audio sont correctement branchés, puis rallumez. Si le problème persiste, contactez votre revendeur.

Puis-je utiliser des CD de forme spéciale dans le DCM5001 ?

Non, cela risquerait d'endommager le lecteur. N'insérez que des CD ronds standard de 12 cm.

Comment retirer les vis de transport ?

Tournez les trois vis de la section A du panneau arrière dans le sens anti-horaire et retirez-les. Vissez-les dans les trous de la section B pour les conserver. Ces vis immobilisent le mécanisme interne pendant le transport.

Le DCM5001 enregistre-t-il des CD ?

Non, le DCM5001 est un lecteur/changeur de CD, pas un enregistreur. Il permet la lecture et la gestion de jusqu'à 100 CD, mais ne grave pas de disques.

MODE D'EMPLOI DCM5001 DENON

Cet apparéil numérique de la classe B respecte toutes les exigences du Reglement sur le matériel brouilleur du Canada.

Utiliser des disques compacts portant le logo

Des CD avec des formes spéciales (CD en forme de coeur, des CD octogonaux, etc.) ne peuvent pas etre lus sur cet apparile.

Le fait de l'essayer, risque d'endommager le lecteur. No pas utiliser de tels CD.

• Eviter des températures élevées

Tonir compte d'une dispersion de chaleur suffisante lors de l'installation sur une étagère.

• Manipulier le cordon d'alimentation avec précaution.

Tenir la prise lors du débranchement du cordon.

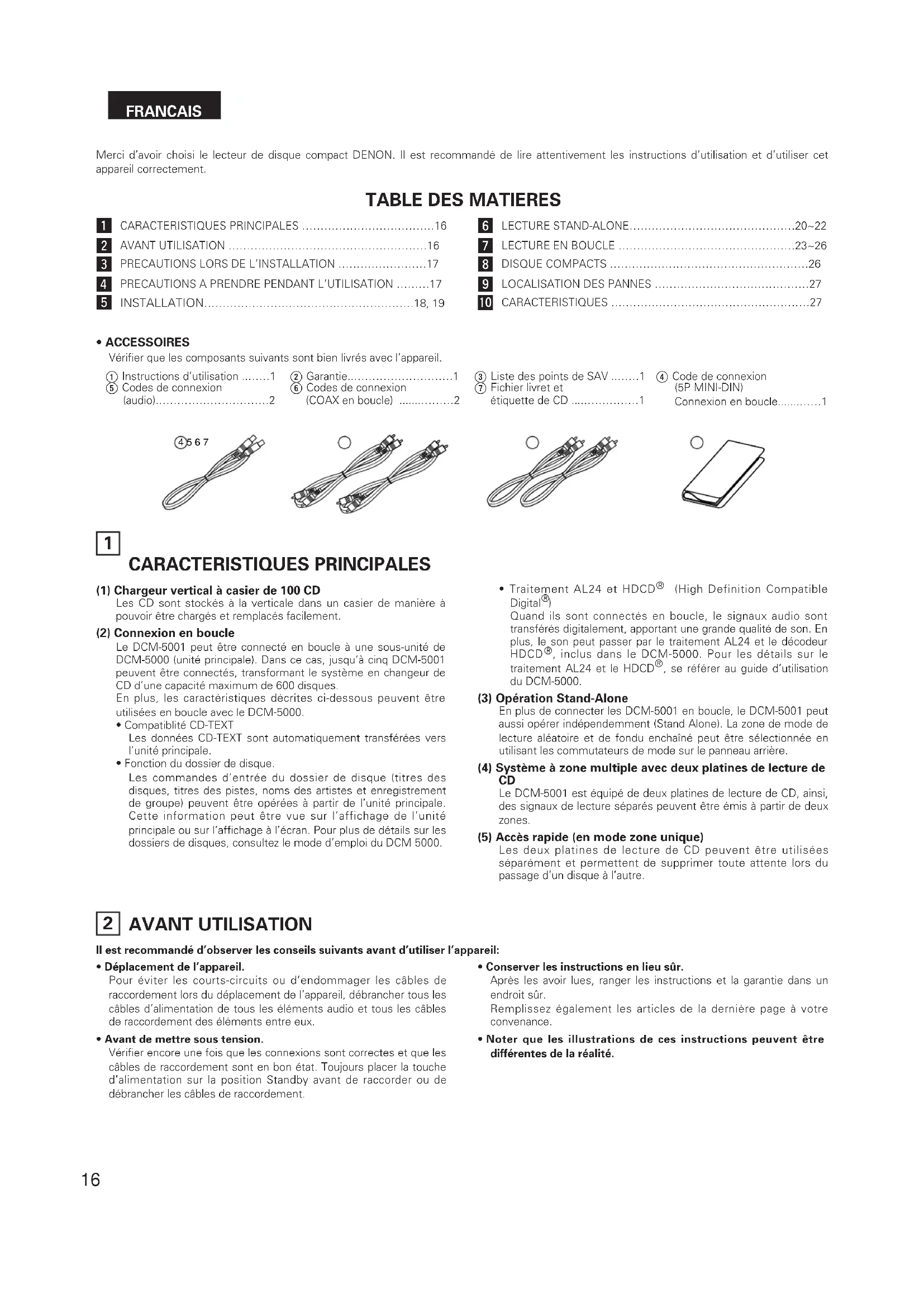

Merci d'avoir choisi le lecteur de disque compact DENON. Il est recommande de dire attentivement les instructions d'utilisation et d'utiliser cet appeareil correctement.

TABLE DES MATIERES

1 CHARACTERISTIOUES PRINCIPALES 16
2 AVANT UTILISATION 16
3 PRECAUTIONS LORS DE L'INSTALLATION 17
4 PRECAUTIONS A PRENDRE PENDANT L'UTILISATION 17
5 INSTALLATION. 18, 19

6 LECTURE STAND-ALONE 20~22
7 LECTURE EN BOUCLE 23-26
8 DISQUE COMPACTS 26
9 LOCALISATION DES PANNES 27
10 CHARACTERISTIQUES 27

- ACCESSORIES

Vérifier que les composants suivants sont bien livrés avec l'appareil.

(1) Instructions d'utilisation ............1
⑤ Codes de connexion

② Garantie 1
6 Codes de connexion

(audio). 2

(COAX en boucle) 2

3LiTe des points de SAV
Fichier Ivret et

④ Code de connexion

(5P MINI-DIN)

Connexion en boucle. 1

1

CHARACTERISTIQUES PRINCIPALES

(1) Chargeur vertical à casier de 100 CD

Les CD sont stockés à la verticale dans un casier de manière à

pouvoir etre charges et remplacésfacilitation.

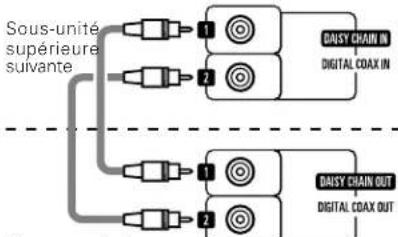

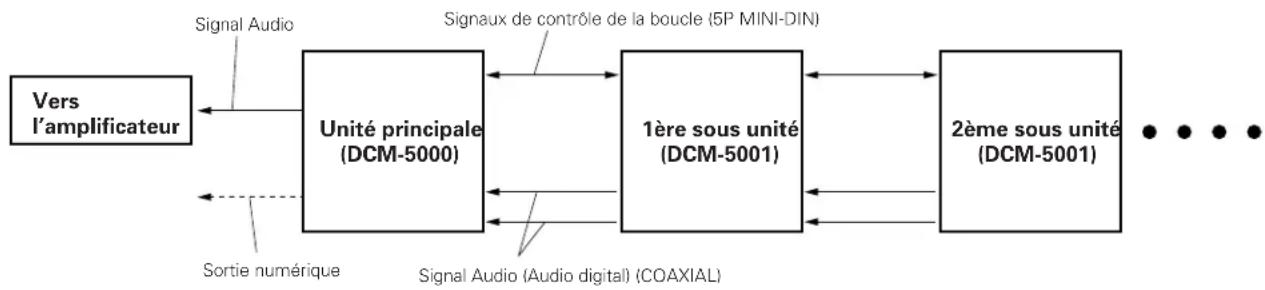

(2) Connexion en boucle

Le DCM-5001 peut être connecté en boucle à une sous-unité de DCM-5000 (unité principale). Dans ce cas, jusqu'à cinq DCM-5001 peuvent être connectés, transformant le système en changeur de CD d'une capacité maximum de 600 disques.

En plus, les caractéristiques décrites ci-dessous peuvent être utilisées en boucle avec le DCM-5000.

• Compatibilite CD-TEXT

Les données CD-TEXT sont automatiquement transférées vers l'unité principale.

• Fonction du dossier de disque.

Les commandes d'entrée du dossier de disque (titres des disques, titres des pistes, noms des artistes et enregistrement de groupe) peuvent être opérées à partir de l'unité principale. Cette information peut être vue sur l'affichage de l'unité principale ou sur l'affichage à l'écran. Pour plus de détails sur les dossiers de disques, consultez le mode d'emploi du DCM 5000.

• Traitement AL24 et HDCD® (High Definition Compatible Digital®)

Quand ils sont connectés en boucle, le signaux audio sont transférés digitally, apportant une grande qualité de son. En plus, le son peut passer par le traitement AL24 et le décodeur HDCD®, inclus dans le DCM-5000. Pour les détails sur le traitement AL24 et le HDCD®, se reférer au guide d'utilisation du DCM-5000.

(3) Opération Stand-Alone

En plus de connecter les DCM-5001 en boucle, le DCM-5001 peut aussi opérer independement (Stand Alone). La zone de mode de lecture aléatoire et de fondu enchaine peut être selectionnée en utilisant les commutateurs de mode sur le panneau arrêté.

(4) Systeme à zone multiple avec deux platines de lecture de CD

Le DCM-5001 est équipe de deux platines de lecture de CD, ainsi, des signaux de lecture séparés peuvent être émis à partir de deux zones.

(5) Accès rapide (en mode zone unique)

Les deux platines de lecture de CD peuvent être utilisées séparément et permettent de supprimer toute attente lors du passage d'un disque à l'autre.

2 AVANT UTILISATION

Il est recommandé d'observer les conseils suivants avant d'utiliser l'appareil:

• Déplacement de l'appareil.

Pour éviter les courts-circuit ou d'endommager les cables de raccordement lors du déplacement de l'appareil, débrancher tous les cables d'alimentation de tous les éléments audio et tous les cables de raccordement des éléments entre eux.

Avant de mesure sous tension.

Vérifier encore une fois que les connexions sont correctes et que les cables de raccordement sont en bon état. Toujours placer la touche d'alimentation sur la position Standby avant de raccorder ou de débrancher les cables de raccordement.

• Conserver les instructions en lieu sur.

Après les avoir lues, ranger les instructions et la garantie dans un endroit sur.

Remplissez également les articles de la dernière page à votre convenance.

• Noter que les illustrations de ces instructions peuvent etre differentes de la réalite.

3 PRECAUTIONS LORS DE L'INSTALLATION

Le lecteur CD utilise un micro-ordinateur pour contrôler les circuits électriques internes. Bien qu'il soit pratiquement impossible que des interférences se produit dans le son d'un tuner ou de l'image d'une télévision en marche et installée à proximité, pour éviter tout problème, observer les conseils suivants.

• Gardez le lecteur de CD aussi loin que possible d'un tuner ou d'un poste de TV.
• Séparer les cables d'alimentation et de raccordement du lecteur CD des cables d'antenne du tuner et de la TV.
• Il est fort probable qu'une interférence se produit lorsqu'une antennene interieure ou un cable d'alimentation 300 Ω/ohms est utilisé. L'usage d'une antennene extérieure et d'un cable coaxial 75 Ω/Ohms est donc fortement recommandé.

Cable d'amene de 300 Ω/ohms
Cable coaxial 75Ω/Ohms

S'assurer que le lecteur est installé sur un plan de niveau. Toute installation sur une surface inclinée risque de provoquer un défaut de fonctionnement ou des dommages.

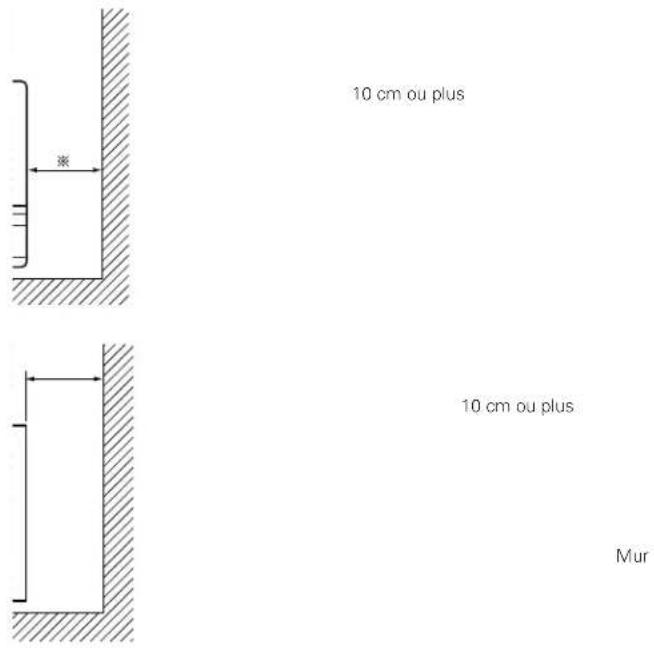

Pour la dissipation de la chaleur, laisser un espace de 10 cm entre le haut, l'arrière, les cotes de cet apparéil et les murs ou les autres composants.

Surface de niveau Surface inégale Surface inclinée

4 PRECAUTIONS A PRENDRE PENDANT L'UTILISATION

• Ce lecteur de compact disc peut reproduire les discs qui portent la marque indiquée à droite.
• Pendant la sélection de piste, pendant la recherche et lorsque le lecteur subit un choc violent, la vitesse de rotation du disc change de manière importante, provoquant l'émission d'un petit bruit. Cela n'est pas un fonctionnement défectueux du lecteur.
• Si le lecteur CD est utilisé pendant qu'une émission FM ou AM est recue, celle-ci peut être parasitée. Couper l'alimentation du lecteur CD dans ce cas.
• La gamme dynamique du DCM-5000 est large. Prende des précautions lorsque le volume de l'amplificateur est augmente pendant que le volume de reproduction est bas. Si le volume est regle trop haut, les haut-parleurs pourraient etre endommages.

• Ne pas utiliser de discs autres que des discs audio exclusifs avec ce lecteur CD.
• L'installation du lecteur ou de ses cordons de connexion pres d'un télévisuer ou autre dispositif audio pourrait provoquer un renflement. Dans ce cas, changer l'emplacement du lecteur ou des cordons de connexion.
• Toujours retirer le disc du lecteur avant de déplacer celui-ci. Le disc pourrait être endommagé s'il est laissé dans le lecteur pendant qu'il est déplace.
• Ne pas déplacer brusquement le lecteur d'un endroit froid à un endroit chaud. Si le lecteur est froid lorsqu'il est apporté dans une piece chaude, de la condensation pourrait se former, empêchant un fonctionnement correct du lecteur. Si de la condensation se forme dans le lecteur lorsqu'il est apporté dans une piece chaude, attendre au moins 30 minutes avant de l'utiliser.

5 INSTALLATION

Retrait des vis d'immobilisation pendant le transport

Les mécanismes internes sont immobilisés par des vis de blocage avant l'expédition pour les protégger des chocs et des vibrations. S'assurer que ces vis de blocage (trois) sont retirees avant d'utiliser le lecteur.

1 Tourner les trois vis de transport de la section A du panneau arrête dans le sens anti-horaire et les retarder.
2 Visser ces vis dans les trous de la section B. * Ces vis de blocage et les rondelles de caoutchouc peuvent etre utiles lors d'un futur displacement du lecteur, il est recommande de les visser dans les trous de la section B afin de ne pas les perdre.

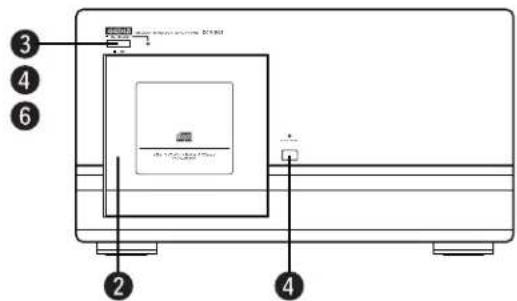

[Lors du déplacement du lecteur]

Avant d'expédier le lecteur, prendre soin de protégger les mécanismes internes des chocs et des vibrations en suivant la procédure suivante.

1 Retirer tous les CD du chargeur en suivant les conseils de la rubrique "Chargement des CD" (page 19).
2 Fermer la trappe avant.
3 Appuyer sur le bouton d'alimentation (ON/STANDBY) pourmettre I'appareil hors tension.
4 Appuyer sur la touche d'opération d'alimentation (ON/STANDBY) tout en appuyant sur sur le bouton DOOR OPEN pour allumer l'appareil.

Appuyez et maintenez le doigt sur le bouton DOOR OPEN. La LED de DOOR OPEN commence a clignoter (vert).

5 Quand la LED de DOOR OPEN arrête de clignoter (et reste allumée), relâchez le bouton, retirez les trois vis de protection de la section B du panneau arrière, mettez-les dans les trous de la section A, puis serrez-les pour verrrouiller le mecanisme interieur en place.
6 Appuyer sur la touche d'alimentation (ON/STANDBY) pourmettre I'appareil hors tension.

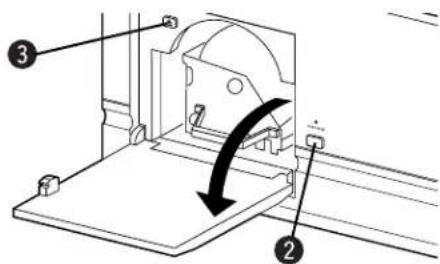

Chargement des CD

Appuyer sur la touche d'alimentation (ON/STANDBY) pourmettre l'appareil sous tension.

Appuyer sur le bouton DOOR OPEN pour ouvrir le capot avant.
Le bouton DOOR OPEN est opérationnel environ 10~20 secondes après que l'appareil soit mis en marche.

• La LED DOOR OPEN clignote (rouge). Une fois la trappe ouverte, la LED s'arrête de clignoter et reste allumée (rouge).

Appuyer sur la touche EJECT.
- Le casier de disque se déverrouille et sort un petit peu.
4 Saisir la poignee du casier de disque et le tirer vers soi.
5 Introduire le nombre souhaite de CD dans les fentes. Placer les disques avec le cote etiquette tourné vers l'arrière.
6 Saisir la poignée du casier de disque et le pousser jusqu'à ce qu'il se verrouille (un déclic se fait entendre).
7 Refermer la trappe avant.

• Pousser la trappe avant jusqu'à ce qu'elle se verrouille (un déclic se fait entendre). La LED DOOR OPEN s'eteint.
• Si,aucun disque n'a eté charge,la LED DOOR OPEN s'allume (en vert).

REMARQUES:

• Ne jamais introduire les mains ou tout objet à l'intérieur de l'appareil lorsque la trappe avant est ouverte. Cela risque de cause des blessures ou de provoquer des dégats.
• Ne jamais placer autre chose que des CD dans le casier à disque. Cela risque de provoquer des dégats.
• Si vous faites tomber un disque dans le lecteur ou du plateau dans le lecteur, déconnectez l'alimentation tout de suite et contactez le magasin où vous avez effectué votre achat.
• Ce modele est concu pour les CD de 12cm. Ne pas introduire de CD de 8cm, ni des CD de 8cm avec adaptateur. Cela abime à la fois le CD et le lecteur.

Arriere

Fichier livret de CD

Les notes de couverture et les paroles de jusqu'à 100 CD peuvent etre messorées dans le fichier livre inclus.

ll est reponded de faire correspondre les numeros d'autocollants numerotes avec les numeros de fente dans lesquels les disques ont ete introduits et l'ordre de saise des poches du fisier livret.

Des joints numero 600 sont nécessaires pour l'usage eventuel d'unités supplémentaires installées en chaine marguerite.

Retrait des CD

Suivre la procedure "Chargement des CD" pour extraire le casier à disques et retirer ensuite les CD.

Après avoir retiretous les CD, repousser le casier à disques et referrer la trappe avant.

• Toujours retirer tous les CD avant de déplacer le lecteur. Si des disques sont présents dans le chargeur, les chocs ou les vibrations risquent de les rayer ou de les abimer et d'endommager les mécanismes internes.

PRECAUTIONS LORS DES Connexions

• Avant de raccorder ou débrancher les cables de raccordement ou d'alimentation, s'assurer que tous les composants du système sont hors tension.
• Verifier que tous les cables sont correctement connectés aux jacks L (gauche) et R (droit).
• Insérer les fiches à fond dans les connecteurs fémelles.
• Connecter les sorties aux entrées CD, AUX ou TAPE PLAY de l'amplificateur.

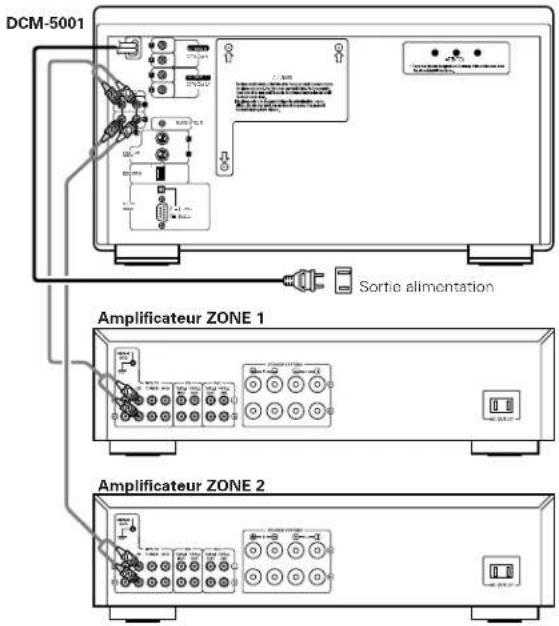

Connexions des sorties analogiques

Connector une extrémité du cable de raccordement fourni aux sorties (L) et (D) du lecteur CD et l'autre extrémité aux entrées CD, AUX, ou TAPE PLAY gauche (L) et droite (R) de l'amplificateur.

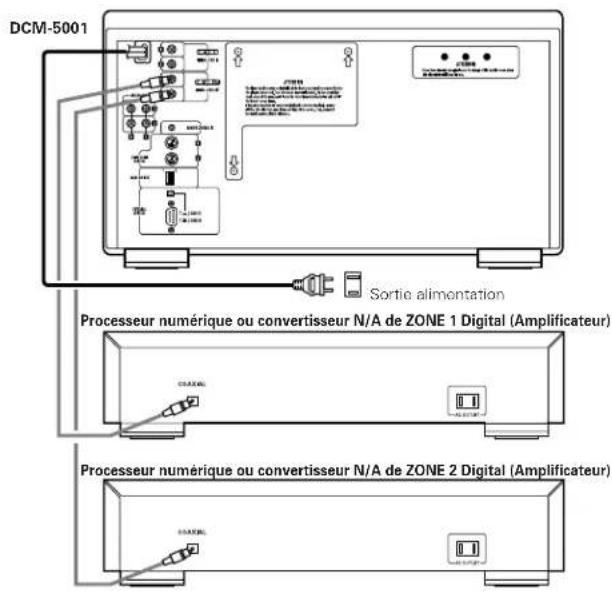

Connexion de la sortie numérique coaxiale (COAXIAL)

Utiliser le cable à fiche coaxiale de 75 Ω/ohms pour racorder la sortie numérique (DIGITAL COAX OUT) du DCM-5001 à l'entrée numérique (COAXIAL) d'un proceseur numérique ou d'un convertisseur N/A.

REMARQUE:

Lorsque le mode zone unique est selectionné, aucune donnée numérique n'est émise du côte ZONE 2.

Autres Connexions

Le DCM-5001 est équipé de fenêtres interface ordinaire et télécommande, pour être compatible avec des solutions de télécommande externe offertes par un tiers vendeur. Demandez conseil à votre revendeur ou votre réparateur si vous envisagez l'achat d'un système de contrôle externe.

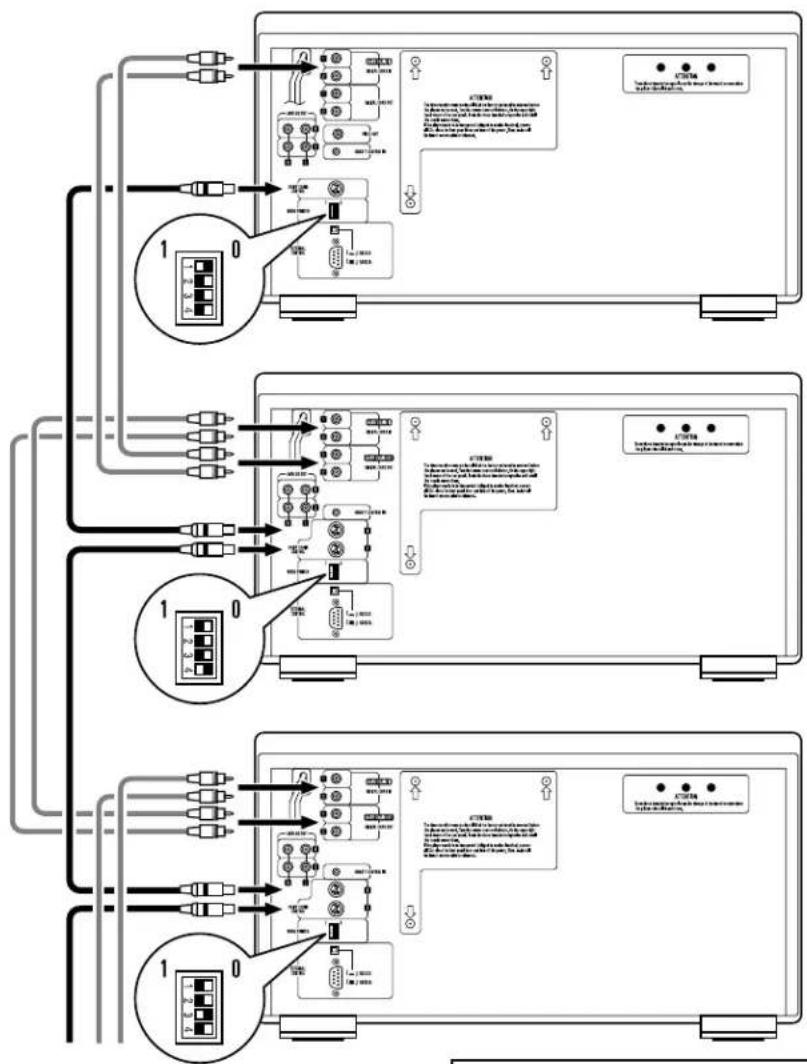

Installation du MODE SWITCH

Quand you utilise the DCM-5001 dans le mode stand alone, mettez tout d'abord le mode de lecture. Selectionnez le mode de lecture désire en utilisant les commutateurs de mode sur le panneau arriere, comme il est montré dans le schéma ci-dessous.

Installation du commutateur				Mode
SW1	SW2	SW3	SW4	Zone mode	Continu/Aléatoire	Fondu enchaîné	Mode de lecture
1	1	1	0	SINGLE	CONTINUE	-	Lecture continue dans le mode de zone unique.
1	1	0	1	SINGLE	RANDOM	ON	Lecture aléatoire ou en fondu dans le mode de zone unique.
1	1	0	0	SINGLE	RANDOM	OFF	Lecture aléatoire dans le mode de zone unique.
1	0	1	1	MULTI	CONTINUE	-	Lecture continue dans le mode de zones multiples.
1	0	0	1	MULTI	RANDOM	-	Lecture aléatoire dans le mode de zones multiples.

DCM-5001 utilise dans le mode stand alone

Réglage de commutateur et de fonction

Sortie de zone unique Lecture continue (fondu enchaîné désa

Sortie multi-zone Lecture aléatoire Fondu enchaine

Sortie de zone unique Lecture aléatoire Pas de fondu enchaine

Sortie multi-zone Lecture continue (Fondu enchaine desactive)

Sortie multi-zone Lecture aléatoire (Fondu enchaîne désactivé)

Modes de lectures

■ Modes Zone

Le DCM-5001 a deux ensembles de sorties (zone 1 et zone 2) et différents signaux de lecture peuvent sourir de chaque zone quand on est dans le mode multi-zone.

Selectionner le mode zone avant de commencer la lecture.

SINGLE: Les mêmes signaux sont émis par la zone 1 et la zone 2.

MULTI: Des signaux de lecture séparés sont émis par les zones 1 et 2.

- Modes continu et aléatoires

Mode continu: Toutes les pistes de tous les disques sont joues par ordre a partir du numero de disque le plus bas.

Dans la zone multi-mode, le disque 1 de la zone 1 et le disque 2 de la zone 2 sont joués en premier, après quoi les disques suivants sont sélectionnés et joués dans l'ordre.

Mode alatoire: Tous les CD sont joues en lecture aleatoire. Une piste est selectionnee de facon aleatoire sur chacun des CD.

La fonction cross fade peut seulement être utilisé en mode zone unique.

Le mode cross fade permet de jouer des pistes continuellement, sans coupure de son, par l'utilisation d'attenuation croisee, en passant de la lecture d'un disque a la piste du CD suivant.

La lecture Cross fade est possible tel que le décrit le tableau ci-dessous.

Mode aléatoire:

La lecture cross fade est effectue entre les pistes de disques selectionnes de maniere alatoire (une piste par disque).

Ordre de lecture: Disc 3, Tr 5 Disc 18, Tr 1 Disc 56 Tr 3 Disc 29, Tr 4 ...

REMARQUE:

• Aucun signal n'est émis aux sorties numériques lorsque le mode cross fade est selectionné.

• Dans tous les modes de lecture, la lecture commence à partir du début du premier disque jusqu'à deraient disque et revient au premier disque quand le dernier disque est terminé. (Le mode de lecture repétée est installée)

Lecture

• Une fois que la connexion à l'amplificateur, la mise en place du disque et l'installation du mode de lecture avec les commutateurs de mode ont été complétées, appuyez une fois sur le commutateur POWER OPERATION pour éteindre et appuyez sur le commutateur POWER OPERATION encore une fois pour lemettre sous tension.

L'indicateur s'allume (vert) s'il n'y a pas de disque. Chargez un disque.

La lecture commence dans le mode de réglage.

Eteignez le commutateur POWER OPERATION pour arreter la lecture.

• Quand le DCM-5001 est utilisé dans le mode stand alone, il n'y a pas de mode veille pour le commutateur POWER OPERATION. L'alimentation peut seulement être mise sur ON (■) ou OFF (■).

7 LECTURE EN BOUCLE

Connexions (générales)

Pour se connecter en boucle, connectez-vous comme il est montré sur le schéma ci-dessus. Pour les détails refèrez-vous à la page suivante.

Signaux de contrôle de la boucle: Connectez les fils de conncteurs (Fils 5-broches, y compris) à partir de la derniere sous-unité dans la boucle jusqu'à la plus haute et ainsi de suite.
- Signaux audio digitals: Ceux-ci sont connectés de la meme facon que les signaux de contrôle de la chaine marguerite. Assurez-vous de connecter les deux fils connecteurs (y compris) entre les unités, si vous selectionné le mode de zone unique ou le mode de zones multiples.

• Sortie numérique de l'unité centrale (DCM-5000) avec la connexion en boucle.

Chaque unité dans la connexion en boucle a ses propres signaux de sortie numérique basés sur chaque horloge du système et l'unité principale transfère ses données numériques sur des équipements extérieurs.

Cela peut donc provoquer le débranchement du numérique pendant un moment et avoir pour résultat une pause dans le son ou des parasites quand on commute vers une autre unité pendant la commande de connexion en boucle. Cela dépend des éléments de réception (ampli. numéroque, convertisseur C/A etc.) respectivement.

Dans ce cas, ne connectez pas la sortie numérique avec d'autres équipements.

(Nous recommendons l'utilisation de sortie de signal audio)

Connexions (détaillées)

(Connexions quand on utilise un DCM-5000 comme unite principale)

Quand on utilise des DCM-5001 comme sous-unites, jusqu' a cinq DCM-5001 peuvent etre connectes (permettant un changeur de 600 CD).

Pour des connexions du DCM-5000 vers l'amplificateur et d'autres composants, referez-vous au guide d'utilisation du DCM-5000.

DCM-5000 (unité principale)

DCM-5001 (première)

DCM-5001 (deuxieme)

• Afin d'éviter des bourdonnements, du bruit et d'autres problèmes pendant l'opération, veuillez brancher les fils du connecteur foumis.

DCM-5001 (troisieme)

DCM-5001 (quatrième)

DCM-5001 (cinquième)

Précautions sur les connexions en boucle

Connexion en boucle (COAX)

• Connectez les prises d'entrée et de sortie aux prises de sortie et d'entrée (respectivement) ayant les mêmes numéroes.

Une sous-unité
*Assurez-vous de connecter les deux fils

Connexion en boucle (contrôle)

Le fil doit être connecté à l'une ou l'autre des prises 1 ou 2.

Installation du commutateur de mode avec une connexion en boucle

Régler les commutateurs de mode sur les différents composants comme il est décrit dans les tableaux suivants.

Installation de I'unité principale (DCM-5000)

Installation du commutateur				Installation (N° ID)	Disque n° assignation
SW1	SW2	SW3	SW4
1	0	0	0	Unité principale d'un montage en boucle	1 ~ 100

Installation sous-unité (DCM-5001)

Installation du commutateur				Installation (N° ID)	Disque n° assignation
SW1	SW2	SW3	SW4
0	0	0	1	1ère sous unité du montage en boucle	101 ~ 200
0	0	1	0	2ème sous unité du montage en boucle	201 ~ 300
0	0	1	1	3ème sous unité du montage en boucle	301 ~ 400
0	1	0	0	4ème sous unité du montage en boucle	401 ~ 500
0	1	0	1	5ème sous unité du montage en boucle	501 ~ 600

• Assurez-vous de bien faire les installations ci-dessus. Assurez-vous d'installer le DCM-5000 comme unité principale. La première sous-unité (la sous-unité connectée après l'unité principale) doit être réglée comme "0001". Celle-ci ne peut pas être installée en tant que deuxieme ou troisieme unité. Il est aussi impossible de sauter des nombres entre deux. La sous-unité connectée après la première sous-unité doit suivre le nombre ID pour la deuxieme sous-unité.
• Si les commutateurs de mode sont mal installés, le système ne peut pas fonctionner normalement.

Exemple: Pour la troisième sous-unité

DCM-5000 DCM-5001 DCM-5001 DCM-5001

"1000""0001""0010""0011"

Lecture

1. Vérifier les connexions entre tous les composants et les installations de numero d'identification des différentes unités (installées avec des commutateurs de mode, puis allumer).

2. N'allumez pas le commutateur d'alimentation avant d'allumer l'alimentation des sous-unités. (Il est nécessaire pour l'unité principale de reconnaître l'autre unité.)

Les nombres des sous-unités actuellesment connectées apparaissent dans la zone "PLAYER" de l'affichage fluorescent de DCM-5000, indiquant que les sous-unités sont reconnues en tant que telles.

Example: Quand un total de trois unités sont connectés (une DCM-5000 et deux DCM-5001s): "1", "2" et "3" s'allument.

1. Une fois que ceci est complété, les DCM-5001 peuvent être utilisés de la même façon que les DCM-5000 en utilisant les touches sur le panneau avant du DCM-5000 ou de la télécommande. (Pour plus de détails, reféréz-vous au guide d'utilisation du DCM-5000.)

Le système peut être utilisé comme un changeur de CD avec un maximum de 600 disques et des opérations diverses peuvent être pratiquées (dossiers de disques, lecture groupée, etc.).

• Avant d'allumer la connexion en boucle, assurez-vous de vérifier que toutes les portes des unités sont fermées. Si vous mettez sous tension en ayant une des unités ouvertes, son unité et ses sous-unités inférieures ne peuvent pas été reconnues comme parties du système de la connexion en boucle.
• Si vous ouvrez une fois la porte d'une des unités (unité principale ou sous-unité), le système de connexion en boucle arrête son opération. Fermez les portes afin de redémarrer la commande du système.
• Si vous éteignez une fois une des unités (principal ou secondaire) pendant le fonctionnement, le système ne peut pas être utilisé correctement.

Donc, dans ce cas, eteignez une fois toutes les unites puis remettez sous tension toutes les unites.

• Si les fils de connexion (fils de commande de la connexion en boucle ou fils audio-numériques pour la connexion en boucle) ne sont pas connectés correctement. Le message d'erreur "Error 080 000" ou "Error 1000 000" ( est un numéro de code) apparait à l'affichage dans ces circonstances.

Si ceci se produit, eteindre une fois toutes les unites du systeme et verifier que tous les cables de raccordement sont bien connectés.

Après avoir vérifié la connexion, remettez encore sous tension chaque unité. (Si le problème persiste, contactez votre revendeur)

• A propos du code d'erreur dans la chaine marguerite

Si le code d'erreur apparait sur l'affichage du DCM-5000 dans le système de connexion en boucle, le lecteur N^ qui a causé l'erreur est aussi montré sur l'affichage.

Example: Erreur dans la 1ere sous unité.

Affichage du DCM-5000 (Unité principale)

Dans ce cas, ouvrir la portu du lecteur affiché selon le type d'erreur. (Pour plus de détails, veuillez vous reférer au manuel d'instruction du DCM-5000.)

Fermer la porte après avoir vérifié le disque, etc.

Eteindre une fois l'alimentation de toutes les unités puis rallumer le système de chaîne marguerite.

DISQUES COMPACTS

1. Précautions de manipulation des disques compacts

2. Ne pas laisser de trace de doigt, d'huile, de salissure ou toute autre substance sur les disques compacts. Si un disque est sale, l'essuyer avec un chiffon doux et sec.

3. Ne pas nettoyer les disques compacts avec du benzène, du diluant de peinture, du produit pour disque vinyl ou antistatique, un chiffon au silicone ou avec toute autre substance similaire.
4. Faire particulièrement attention de ne pas rayer la face enregistrée du disque compact lors de l'insertion ou du retrait de son boitier.
5. Ne pas plier les disques compacts.
6. Ne pas s'appuyer sur les disques compacts.
7. Ne pas agrandir le trou central du disque.

8. Ne pas écrire sur le côté étiquette du disque avec un stylo bille ou un crayon.

9. Le déplacement d'un disque compact d'une piece froide à une piece chaude peut provoquer la formation de gouttelettes de condensation. Ne pas secher le disque à l'aide d'un séchoir à cheveux, etc.

10. Stockage des disques compacts

11. Pour éviter la poussière, les rayures, les déformations, etc., remetter les disques compacts dans leur boitier des que possible.

12. Ne pas stocker les disques compacts dans les endroits suivants:
13. Exposés directement au soleil pendant longtemps.
14. Très humides ou très poussièreux.
15. Exposés à la chaleur d'un appareil de chauffage.

Si un problème survient, vérifier d'abord les points suivants :

1. Est-ce que les connexions sont correctes?

2. Est-ce que le lecteur est utilisé d'après les instructions de fonctionnement ?

Si l'appareil ne fonctionne pas correctement, vérifier les points enumeratedes au tableau suivant. Si le problème persiste, il se peut qu'il s'agisse d'un défaut de fonctionnement.

Débrancher aussitôt l'appareil et contacter le revendeur.

Symptôme	Cause Solution		Page
Le têmin DEL n'éclaire pas lorsque le commutateur d'alimentation est positionné sur ON (marche).	Le cable d'alimentation n'est pas branché correctement	Vérifier l'insertion de la prise du cable d'alimentationMèttre l'appareil en marche à l'aide de la télécommande après avoir mis l'appareil sous tension.	20-
La lecture ne commence pas en mode autonome.	Il n'y a pas de disque dans le casier du chargeur.Est-ce que le disque est sale ou rayé ?Les commutateurs de mode ne sont pas correctement régés.	Insérer un CD.Essuyer la poussière sur le CD ou replacer le disque.Vérifier le réglage du commutateur de mode.	192621
Il n'y pas de son ou il est déformé.	Est-ce que le cable de raccordement est connecté correctement à l'amplificateur ?Est-ce que l'amplificateur est bien régé ?	Vérifier les connexions.Régler les commandes de l'amplificateur.	20-
Un emplacement particulier du disque ne peut pas être lu.	Est-ce que le disque est sale ou rayé ? Essuyer la poussière sur le CD ou replacer le disque.	poussière sur le CD ou replacer le disque.	26
Aucune donnée n'est émise au jack de sortie numérique.	Est-ce que le cable à broche est bien connecté ?	Vérifier les connexions.	20
On ne peut pas écouter le CD ou aucun son n'est produit quand ils sont connectés en boucle.	Est-ce que le cordon à broches d'entrée et de sortie numériques (Digital out, in) est correctement connecté ?Est-ce que le code de commande de connexion en boucle est bien connecté ?Les commutateurs de mode ne sont pas correctement régés.	Vérifier les connexions.Vérifier le réglage du commutateur de mode.	2424, 25

10 CHARACTERISTIQUES

ANALOGIQUE

Nombre de canaux: 2 canaux

Réponse en fréquence: 2 à 20.000 Hz

Pleurage & scintillage: Sous la limite mesurable: (±0,001 % y compris les crêtes)

Niveau de sortie: 2,0 V

Rapport signal/bruit: 100 dB

Distorsion harmonique: 0.008% (1 kHz)

NUMERIQUE

Output: Coaxiale (0,5 Vc-c 75Ω / ohms)

DISQUE Format disque compact

CHARACTERISTIQUES GENERALES

Alimentation: CA 120 V, 60 Hz (pour les modèles nord-américains)

Consommation: 42 W

Dimensions: 434 (L) x 243 (H) x 474,5 (P) mm

Poids: 16,2 kg

HDCD® et High Definition Compatible Digital® sont des marques déposées faites par Pacific Microsonics.

• La conception et les caractéristiques sont sujéttes à modification sans préavis dans le but d'une amélioration du produit.

ESPANOL
